Дисковая углопильная пилорама – Дисковый углопильный станок — почему не всегда его стоит брать

Углопильные дисковые пилорамы ПДПУ-550, Ц2УБС-2, ВУДВЕР УДП2-550

На сегодняшний день пилорама занимает почетное место среди техники промышленного характера и является просто незаменимым устройством в деревообрабатывающей сфере. Так как такого рода устройство располагает не только высоким уровнем производительности и завидной скоростью выполнения работы, но и к тому же оно располагает высоким качеством.

Но, тем не менее, даже учитывая тот факт, что этому инструменту попросту нет аналогов в нынешнее время относительно значительного количества заготовок, приобрести такого рода технику может себе отнюдь не каждый желающий. В данной статье мы говорим об этом устройстве, разберемся в его основных аспектах, и вы сможете собственно ознакомиться с парочкой моделей пилорам. Итак, приступим.

Если же вы хотите выбрать бензопилу (см. качественные бензопилы), то прочитайте эту статью.

Конструкция дисковых угольных пилорам

Для того чтобы вам легче было понять как выглядит такого рода инструмент просто представьте себе станок который собственно производит распил продольного характера древесины. Немаловажным также является тот факт, что производит он свою деятельность от электродвигателя (как и электропилы).

Читайте также про заточные станки для цепей бензопил.

Конструкция угловой дисковой пилорамы

Стоит отметить, что дисковая углопильная пилорама может представлять собой как два органа рабочих и как один рабочий орган. При одном такого рода «органе» производится распил как в горизонтальном, так и в вертикальном положении. Самое необычное в данном варианте то, что такого рода пилорама не располагает ходом холостого направления.

Когда пилорама располагает двумя дисками (органами) то в таком случае подача заготовок производится в ортогональном направлении. То есть пара дисков рабочих обладают как вертикальным, так и горизонтальным расположением относительно друг друга. Благодаря такого рода особенности в полной мере производится обеспечение производительности высокого уровня.

Лучшие современные модели дисковых углопильных пилорам

А теперь собственно давайте ознакомимся с некоторыми моделями такого рода инструмента, которые славятся не только своей мощностью, но, а также они достаточно практичны и производительны. Так как возможно среди этих моделей вы найдете наиболее подходящую пилораму для себя и своих профессиональных нужд. Итак, приступим.

Если вы только что приобрели бензопилу, то первое, что вам нужно узнать — как ее завести.

Если вдруг бензопила перестала заводиться, прочитайте нашу статью, чтобы узнать что делать.

Насадки для бензопилы — незаменимая вещь, если вы хотите использовать бензопилу не по прямому назначению, а, например, как косилку.

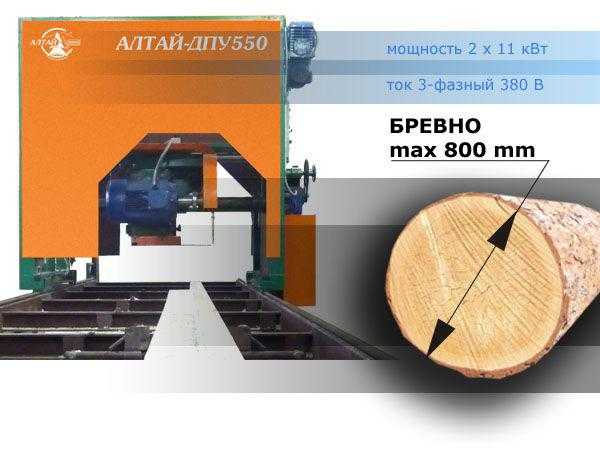

Пдпу 550

Данная модель представляет собой одну из представителей радиальных ортогональных пилорам. Она располагает одним диском и основным направлением ее деятельности является распиловка посредством применения пилы бревендисковой на пиломатериал отрезной.

Пдпу 550

Более того устройство располагает узлом пильным который установлен на каретке и располагает возможностью перемешаться как в вертикальном так и горизонтальном положении относительно деревянного материала. К тому инструмент может выполнять пропил последовательный в плоскостях перпендикулярного характера.

А благодаря цепной электроприводной передачи узел пильный может производить поворот на девяносто градусов. Материал, которые собственно нужно распилить крепят на направляющие с помощью своеобразных зажимов. Более того особенностью данной модели является тог что во время процесса распиловки бревного материала не нужно производить его перезакрепление и кантование.

Если говорить о передвижении вертикальной каретки, то оно производится по самому порталу, а именно по его скалам посредством влияния механизма цепного который располагает электроприводом.

А передвижение узла пильного относительно в горизонтальном положении производится благодаря передачи цепного характера. Самыми высокими размерами пильного материала, который можно получить благодаря этой модели, равен 180х180х6000 мм.

Стоит отметить, что движение такого рода инструмента относительно самих направляющих выполняется посредством ручной работы. Но если вы, к примеру, хотите в значительной степени повысить собственно производительность инструмента то в таком случае вы можете произвести установку пилорамной подачи механического характера.

К тому же стоит отметить, что данная модель располагает полным циклом распиловки относительно обратного и прямого направления движения самого портала.

А теперь собственно давайте разберемся в технической характеристике данной модели, итак:

• Бревно обрабатываемое (диаметр) – 800 мм;
• Бревно обрабатываемое (длина) – 6000 мм;
• Ильный диск (длина) – 550 мм;
• Мощность пильного двигателя – 11 кВт;
• Мощность узлового поворотного привода – 0.25 Квт;
• Двигательная мощность во время перемещения каретки вертикально – 0.37 кВт;
• Итоговый брус (макс. размеры) – 180х180 мм;
• Размеры станка габаритные – 1400х1900х1600 мм;
• Рельсовый путь (длина) – 10 500 мм;
• Габаритность станка – 600 кг.

ВУДВЕР УДП2-550

Данная модель является универсальной и используется для распиловочной деятельности именно леса круглого. А также производит на высочайшем уровне пиломатериал обрезного характера посредством применения автоматического и полуавтоматического режима.

Такого рода инструмент широко применяется на различных предприятиях основой деятельности, которых является деревообработка. А также на фирмах основой работы, которых является заготовка, которая в свою очередь используется в изготовлении изделий погонажного направления, щита мебельного, бруса клееного.

Если говорить о самом процессе пиления то он заключается в следующем: бревно необходимо установить и надежно закрепить на станке, а именно на его станине посредством использования центрирующих винтовых зажимов. После чего вам необходимо установить посредством специального пульта необходимые параметры самого пиления и только после этого можно запускать собственно механизм.

Немаловажным является то, что распиловка материала выполняется в систематическом порядке посредством применения обеих дисков. Один, из которых находится на плоскости вертикально, а второй – на горизонтальной. Особенностью этого устройства является то, что оно не производит ходов холостого характера. Именно по этой причине сама распиловка производится и в прямом и в обратном направлении.

Микропроцессорная система угловой пилорамы

После того как вы произведете снятие доски автоматический цикл дискового позиционирования вновь начнет подачу распила. Что касается системы микропроцессорной, которая собственно установлена производителем на самом станке, дает возможность в допустимых пределах контролировать то, какой размер вы выставляете.

Так как на самом устройстве находятся специальные датчики, который собственно и располагают точными данными пиления. Пилорама производит выход, который равен восьмидесяти процентам.

Стоит отметить, что размер бруса, а именно самый допустимый составляет 180х180 мм, а если считать с дисками в комплекте, то параметры равны 220х220 мм. Более того нельзя оставить без внимания то что данная модель располагает картами предназначенными для раскроя материала. И к тому же они достаточно удобны в эксплуатации.

К тому же у каждого есть возможность выбрать именно для себя самые наиболее эффективные и удобные варианты пиления с выходом максимальным итогового материала. демонстрация работы вы можете посмотреть на видео:

Ц2УБС-2

В первую очередь хотелось бы обратить ваше внимание на саму стоимость этого инструмента, которая в значительной степени ниже, нежели у ее «собратьев». Так как она располагает решениями конструктивного характера и производством организаций, когда иные модели оснащены параметрами эксплуатации и техники.

Более того она располагает небольшим весом и габаритностью самого станка.

Именно по этим причинам такая модель широко применяется в мобильной сфере. Так как вы можете произвести установление инструмента на подрамник, специально изготовленный для перевозки с помощью волока по самой делянке.

Поэтому вас попросту не нужно будет производить установку инструмента, а все что от вас требуется так это просто произвести подключение электрического питания.

Она располагает значительным размером пиломатериалов, который равен 200х200 мм, учитывая то, что она укомплектована пилами небольшого диаметра, который равен всего 550 мм. К тому же каждый узел инструмента подвергается регулировке, благодаря чему вы с легкостью сможете производить контроль за зазорами и люфтами.

Подводя итоги…

На сегодняшний день такой инструмент пользуется огромной популярностью среди потребителей (см. лучшие бензопилы), даже не смотря на свою достаточно немалую стоимость. В данной статье у вас была возможность ознакомиться с самой пилорамой и ее лучшими моделями, среди которых возможно вы нашли свой будущий инструмент.

Прочитайте, так же, про самодельные дисковые пилорамы.

Также читайте про бензопилы российский производства.

machinspec.com

Угловая пилорама дисковая, поворотная — чертежи, видео

Сегодня лесопильное производство не возможно без использования ленточной или дисковой пилорамы, которые имеют высокие технические характеристики и запас производительности. Снижение расходов и производство высококачественных продуктов – основные цели, которых нужно достичь во время выбора лесопильных пилорам. В этой статье мы расскажем о том, что такое угловая пилорама.

Угловая дисковая пилорама

Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 – 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.

Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.

Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.

Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.

Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.

На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.

Комплектация и особенности работы

При помощи угловой пилорамы можно создать:

• обрезной пиломатериал, в том числе радиальный
• различные заготовки для погонажной продукции
• многослойный брус
• паркет
• индивидуальную карту раскроя бревен с выбраковкой отходов.

Угловая поворотная пилорама поможет добиться высокой точности в сравнении с ленточной пилорамой. Конструкция угловой дисковой машины гарантирует оптимальное решение схемы раскроя заготовки, рациональный выход обрезных материалов и исключает холостой ход.

Преимущества перед ленточными пилорамами:

• высокий уровень надежности
• получение качественной обрезной доски с наименьшим объемом отходов
• бревно распиливается на одной установке, отпадает необходимость кантования и переворота
• благодаря высокому качеству заточки дисков обеспечивается высокая чистота обработки.

Контроль за процессом распила, состоянием оснащения реализует оператор, находящийся в специальной подвижной кабине. Бревна фиксируются при помощи надежных зажимов, прочно удерживающих заготовку.

Чаще всего приводы таких пилорам оснащены двигателями с управляемой частотой вращения при помощи частотного преобразователя для того, чтобы определить угловую скорость рабочей силовой установки и управления автоматически скоростью подачи пильного шпинделя. Вследствие этого получается самое подходящее соотношение скорости пиления, учитывая твердость лесоматериалов и выбора дисковой пилы.

Угловые пилорамы, видео

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

• нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих
• чтобы трубы были соединены самым надежным образом их лучше сварить
• в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать
• каретка может быть собрана из металлических деталей
• во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно
• в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность
• во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

wood-prom.ru

Угловая пилорама своими руками | Строительный портал

Сегодня все больше производителей качественных пиломатериалов отдает предпочтение угловому методу пиления, по достоинству оценивая экономические преимущества и новые возможности от применения угловых дисковых пилорам и станков.

Содержание:

1. Предназначение угловой пилорамы
2. Угловая дисковая пилорама: комплектация и специфика работы
3. Особенность метода углового пиления
4. Методы радиального и тангенциального распила
5. Цикл резания
6. Угловые пилорамы: схема раскроя пиломатериала
7. Сборка угловой пилорамы своими руками

Предназначение угловой пилорамы

Современные угловые дисковые пилорамы, будучи удобным и многофункциональным оборудованием, позволяют быстро, а главное, качественно производить радиальный распил досок. Благодаря инновационной технологии, лежащей в основе работы угловой пилорамы, возможности оборудования такого типа по сравнению с традиционным способом изготовления пиломатериалов значительно расширены, что благоприятно сказывается на ассортименте готовой древесной продукции.

Доски радиального распила, полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой, повышенной прочностью и высокой стоимостью, что ни в коем случае не снижает спрос на них. Превосходные качественные характеристики досок радиального распила позволяют успешно использовать их для формирования клееного бруса и изготовления корпусной мебели, элитных деревянных окон и дверей.

Возвращаясь к вопросу стоимости досок радиального распила, необходимо отметить, что изготовление или покупка угловой пилорамы – это начало стабильного и выгодного бизнеса: качественная древесина, являясь основополагающим строительным материалом,  востребована всегда, а это обеспечит Вам постоянный поток заказов и немалую прибыль.

Кроме того, организация производства пиломатериалов на базе использования углопильных станков выйдет гораздо дешевле, нежели если Вы остановитесь на традиционном подходе.

При этом следует учесть, что дисковая пилорама, изготовленная своими руками, во многом уступает надежной и качественной пилораме заводской сборки. Имея за плечами обширный опыт изготовления угловых станков и возможность применения новейших комплектующих и узлов, заводы-изготовители регулярно совершенствуют технические характеристики, повышают функциональную нагрузку и уровень безопасности. А это означает, что риск ведения бизнеса на основе применения кустарной продукции может быть неоправдан.

Угловая дисковая пилорама: комплектация и специфика работы

Угловая пилорама используется для изготовления:

• обрезного пиломатериала, в том числе радиального;
• всевозможных заготовок для погонажных изделий;
• многослойного бруса;
• паркета;
• индивидуального раскроя бревен с выбраковкой отходов.

​

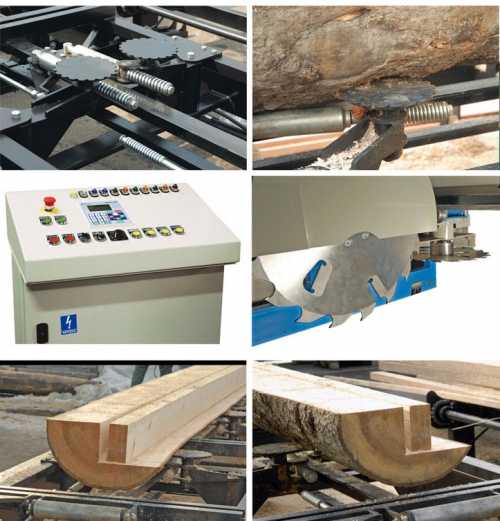

Стандартная комплектация угловой дисковой пилорамы включает электрическую лебедку с регулируемой скоростью, которая с помощью специальных кнопок на пульте управления обеспечивает вертикальное позиционирование.

Благодаря использованию дисковой пилорамы, схему которой можно без труда  скачать в интернете, Вы сможете достичь более высокую точность по сравнению с маховой или ленточной пилорамой. Конструкция углового дискового станка обеспечивает оптимальное решение схемы раскроя бревна, рациональный выход обрезной доски и исключает холостой ход пилорамы.

По сравнению с ленточными пилорамами, угловые дисковые станки обладают следующими преимуществами:

• Более высокая надежность: пильный диск, выступающий в качестве режущего инструмента, обладает длительным сроком службы, не рвется, исключены «волны» и микротрещины, рабочему инструменту не требуется «отдых»;
• В результате пиления образуется качественная обрезная доска с минимальным процентом отходов;
• Распил бревна осуществляется с одной установки, исключается необходимость кантования и переворотов;
• Качественная заточка дисков обеспечивает высокую чистоту обработки.



Для контроля за процессом распила, состоянием оборудования, а главное, удобства работы на угловом дисковом станке предусмотрено размещение оператора в специальной подвижной кабине. Фиксация бревен при работе на дисковой угловой пилораме производится посредством использования надежных зажимов, которые прочно удерживают бревна, не позволяя им менять свое положение во время распила.

Специалисты различают однодисковые и двухдисковые угловые дисковые пилорамы.

Главная особенность двухдисковых станков – это наличие двух дисковых пил, расположенных вертикально и горизонтально относительно друг друга, что обеспечивает пилораме большую производительность и эффективность. Так, в процессе распила пильные диски превращают цельное бревно в готовые изделия с радиальным расположением волокон.

Отличительной особенностью однодисковых угловых станков является возможность осуществления распила бревен в любом направлении: в прямом и обратном, изменяя свое горизонтальное расположение на вертикальное.

Особенность метода углового пиления

Угловое пиление, будучи новым направлением в сфере первичной деревообработки, осуществляется на дисковом бревнопильном оборудовании с ортогональной подачей пильных дисков или с применением механизмов автоматического поворота рабочего блока. Технологический процесс достаточно прост: расположенные ортогонально дисковые пилы последовательно распиливают бревна на планки с расположенными радиально годовыми кольцами, то есть под углом 45 ° к самой большой плоскости профиля ламели.

Используя два пильных диска, находящихся в горизонтальной и вертикальной плоскостях, производится распиловка бревен, которые закрепляются  на неподвижной станине оборудования, по направляющим которого осуществляет движение портал с пильным инструментом.

Применяя многодисковый станок и оборудование с поворотным шпинделем пилы, можно получить качественный пиломатериал заданного сечения прямо из бревна, исключив стадию обработки необрезного древесного материала. В основе конструкции поворотного углопильного оборудования лежит особый поворотный режущий механизм.

Особенностью данного станка является выполнение распиловки при помощи подвижной каретки вдоль закрепленного бревна набором пильных дисков. Оператор самостоятельно определяет схему распиловки бревна, учитывая оптимальную модель раскроя бревна и сменное задание. Необходимо отметить, что современные модели углопильного оборудования оснащены программами автоматической оптимизации раскроя, устанавливающими основные параметры работы угловой дисковой пилорамы – скорость, ширину и глубину разреза, возможность смещения рабочего инструмента  по ортогональным осям распила.

Зачастую приводы подобных установок имеют двигатели с управляемой частотой вращения при помощи частотного преобразователя для определения угловой скорости рабочего двигателя и управления на автоматическом уровне за скоростью подачи пильного шпинделя. За счет этого можно получить наиболее подходящее соотношение скорости реза с учетом твердости древесины и выбора дисковой пилы.

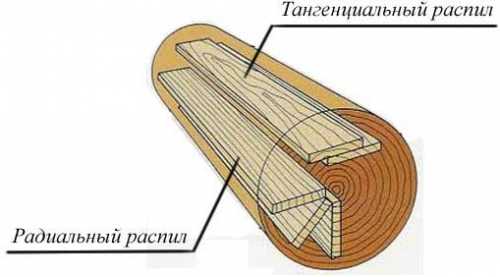

Методы радиального и тангенциального распила

Распил считается радиальным, если плоскость разреза проходит параллельно сердцевине ствола или через нее. Полученные доски радиального распила характеризуются наличием однородной текстуры и цвета, минимальными межкольцевыми размерами. Готовые пиломатериалы обладают высокой износоустойчивостью, поскольку устойчивы к внешним воздействиям и не подвержены деформации. Коэффициент усушки доски радиального распила составляет 0,19%, а коэффициент разбухания — 0,2%. Следует отметить, что эти показатели у досок радиального распила в два раза лучше, нежели аналогичные показатели пиломатериалов тангенциального распила.

Что касается стоимостного показателя, то он достаточно высок, поскольку выход пиломатериалов радиального распила достигает всего 10-15% от общего объема.

Для того, чтобы получился высокопрочный клееный брус, необходимо произвести приклеивание ламелей вдоль пласти, полученных посредством сращивания заготовок «на ус» из плашек полурадиального и радиального распила. Возникший от склеивания пласти с годовыми кольцами под углом наклона до 45°, так называемый эффект «сопротивления волокон», во многом определяет характеристики прочности клееного бруса, его жесткость и стабильность геометрических параметров.

Таким образом, для изготовления бессучковой и клееной древесины применяются плашки и пиломатериалы, полученные методом радиального или полурадиального распила.

Распил считается тангенциальным, если плоскость разреза лежит на расстоянии от сердцевины ствола, по касательной к годичному слою. Полученные пиломатериалы обладают ярко выраженной текстурой и имеют насыщенный волнообразный узор годовых колец. Коэффициент усушки и разбухания досок тангенциального распила значительно выше, не исключена возможность коробления, вследствие чего стоимость готовых пиломатериалов на порядок ниже.

Использование дисковых пилорам углового пиления, стоимость которых достаточно высока, тем не менее, значительно упрощает технологию производства готовых пиломатериалов. Уникальная конструкция станков позволяет получить хороший выход досок высокой сортности и идеальную геометрию пиломатериалов, а в сочетании с наименьшими первоначальными капиталовложениями и расходами на обслуживание агрегатов достаточно эффективно для внедрения на малых и средних предприятиях.

Принято читать, что предназначение дисковых пилорам для радиального распила состоит исключительно в производстве радиальных пиломатериалов. Это суждение неверно из-за технологических особенностей метода углового пиления. Логичнее было бы утверждать, что способ углового пиления совместно с изготовлением традиционных обрезных пиломатериалов позволяет и радиальные доски из одного бревна.

Используя индивидуальный раскрой бревна посредством углового пиления можно получить одновременно радиальные доски из бездефектных зон бревна, а также традиционные обрезные из области расположения пороков. При этом ширина и толщина выпиливаемых в последовательном порядке пиломатериалов, ограничивается исключительно диаметром рабочего диска.

Получив 15-20% радиальных досок из обычного сырья от общего объема изготовленных пиломатериалов, можно в несколько раз увеличить свою прибыль при том же уровне расходов. При несоблюдении этого правила деревообработчик в целом получит низкую эффективность.

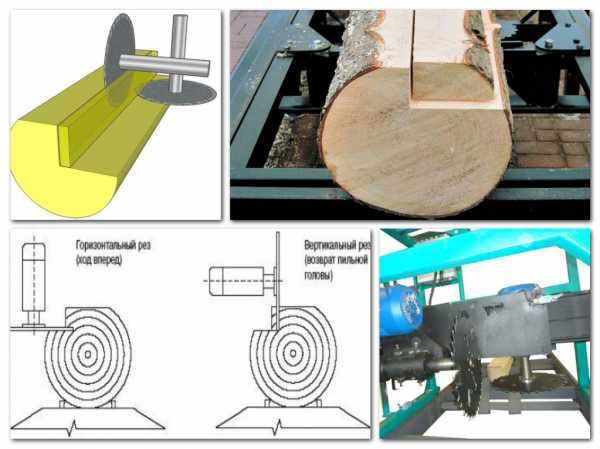

Цикл резания

Пильный диск в начале процесса резания расположен в горизонтальном положении. Перемещаясь вперед, диск осуществляет горизонтальный рез по всей длине бревна. Достигнув конца бревна, он меняет свое расположение и становится вертикально. При выполнении обратного хода надрезанная область отделяется вертикальным резанием. Затем пильный диск меняет свое расположение на горизонтальное и цикл повторяется. Такая технология позволяет получить обрезной пиломатериал заданного сечения. Многопильные станки с ортогональным размещением дисковых пил цикл резания аналогичен, хотя и несколько сложнее, поскольку вместо поворота применяется метод подвода дисковых пил в одной плоскости и отвода в другой, потом наоборот.

Итак, залогом успешной работы деревообработчика является умение рационально произвести качественный распил бревна на пиломатериалы. При этом не следует забывать, что любое оборудование, каким бы оно ни было современным и «умным», — это всего лишь средство труда с конкретным набором технологических операций. И только многолетний опыт, профессионализм и фантазия оператора определяют количество циклов пиления в последовательности распиловки досок на пильных станках, оснащенных, к примеру, механизмом автоматического поворота рабочего пильного узла.

Ролик youtube

Ролик наглядно показывает получение обрезной доски с габаритами 50х100 на пильном станке базовой комплектации.

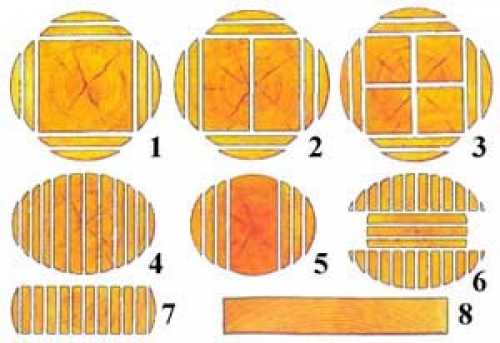

 Угловые пилорамы: схема раскроя пиломатериала

Дисковые угловые пилорамы, в частности с применением механизмов автоматического поворота пильного диска, считаются наиболее приемлемым и подходящим оборудованием для малых и средних лесопильных предприятий.

Далеко не каждый производитель может обеспечить себя высококачественным сырьем для изготовления радиальных пиломатериалов. Например, по той простой причине, что в своей основе приходится иметь дело с пиловочником не высокого качества и диаметром 24-26 см.  Однако на практике изготовить радиальные доски хорошего качества можно из диаметра не менее 32 см, без учета в них сердцевины, сучков и прочих дефектов. В идеале качественные радиальные пиломатериалы высокого качества получаются только при использовании высококачественного сырья диаметром 38-40 см. Исключительно в этом случае целесообразно расходовать все бревно на доски радиальные определенного сечения.

Иначе Вы рискуете стать обладателем множества короткомерных заготовок и отходов, в результате себестоимость продукции станет высокой, а производство — слишком трудоемким и нерентабельным. Поскольку основная масса изготовителей имеет дело не с собственным сырьем, а с покупным, то они не понаслышке знакомы со всевозможными трудностями, связанными с поставками сырья для изготовления качественного пиломатериала. Лишь оптимизировав производительность станков для углового распила, деревообработчик сумеет переработать такой объем материала, который можно поставить и не беспокоиться, что пилорама остановит свою работу из-за отсутствия качественного сырья в необходимом объеме.

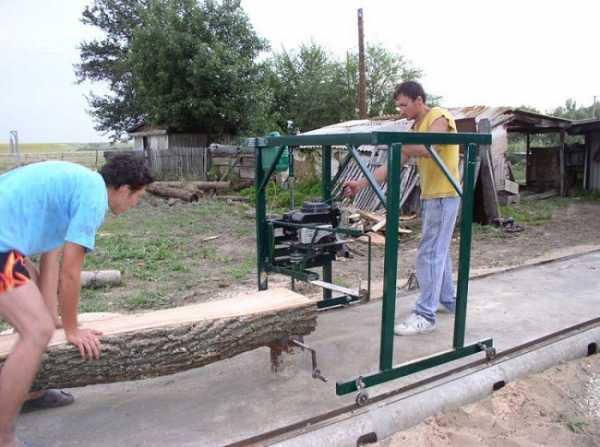

Сборка угловой пилорамы своими руками

Не вызывает сомнений, что угловая дисковая пилорама является незаменимым оборудованием для тех, кто связал свою жизнь с обработкой дерева и для тех, кто своими руками планирует в ближайшем будущем построить деревянный дом.

Изготовление оборудования для углового распила в заводских условиях – удовольствие недешевое, а значит, покупать угловую пилораму по заводской цене целесообразно тем, для кого профессиональное получение лесоматериалов – основной источник доходов.

Однако если Вы не являетесь бизнесменом, но пилорама, тем не менее, Вам необходима, то лучшим выбором станет изготовление угловой дисковой пилорамы своими руками. При этом процесс изготовления не потребует от Вас больших вложений, однако придется проявить смекалку и терпение для разработки чертежа угловой пилорамы, проектирования и подготовки устройства угловой пилорамы, отдельных деталей и узлов и сборки готовой конструкции.

Основные моменты сборки самодельной дисковой пилорамы

1. Итак, для изготовления дисковой пилорамы своими руками в первую очередь Вам потребуется прочный металлический каркас, который можно изготовить из любых  металлических труб или направляющих.
2. Для надежного соединения труб воспользуйтесь методом сварки.
3. Для разработки и создания направляющих для каретки специалисты рекомендуют остановить свой выбор на качественных рельсах без внешних дефектов, иначе колеса каретки будут постоянно соскакивать или застревать, вместе с тем, ролики или колеса должны идеальным образом подходить под готовые рельсы.
4. Непосредственно каретку можно собрать из металлических деталей и частей.
5. При изготовлении пилорамы необходимо обратить внимание на то, что геометрические параметры каркаса с закрепленными на нем роликами или колесами, должны соответствовать расстоянию между готовыми рельсами, что обеспечит плавное и свободное перемещение каретки в процессе работы угловой дисковой пилорамы.
6. Приводом дисковой пилы может послужить любой бензиновый двигатель. При создании дисковой угловой пилорамы, необходимо устанавливать двигатель  более высокой мощности, поскольку работа будет осуществляться двумя пильными дисками.
7. И напоследок, следует напомнить, что для того, чтобы исключить возможность перегрева привода, необходимо цепную передачу заменить более надежным и долговечным аналогом. Этим Вы обезопасите станок и значительно продлите его эксплуатационный период.

strport.ru

Ленточная, дисковая самодельная пилорама

Содержание

Древесина — один из древнейших материалов, которым и поныне пользуется человечество. Без нее не могут обойтись ни в строительстве, ни в производстве мебели, ни во многих других областях, где требуется достаточно прочный, легко обрабатываемый недорогой материал.

Самодельная дисковая пилорама

А изготовление деревянных изделий своими руками может быть не только профессиональным, но и любимым делом, которое приносит кроме пользы еще и удовольствие.

Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

• дисковая;
• цепная;
• ленточная;
• дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.
к меню ↑

Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

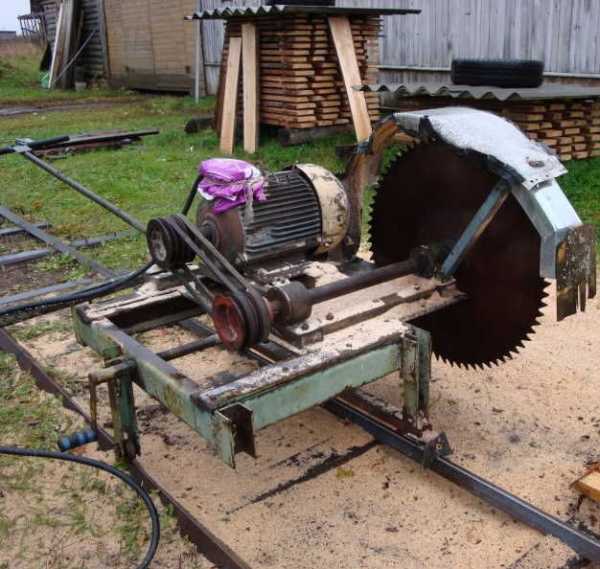

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

• «Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
• «Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

• станины;
• электродвигателя;
• дисковой пилы.

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.
к меню ↑

Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

• каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
• направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
• пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
• ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

Схема устройства дисковой пилорамы

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.
к меню ↑

Конструкция

Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:

• создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
• проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
• предусмотреть элементы крепления заготовки (бревна) между рельсами;
• оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
• обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).

к меню ↑

Принцип работы

Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.

Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.
к меню ↑

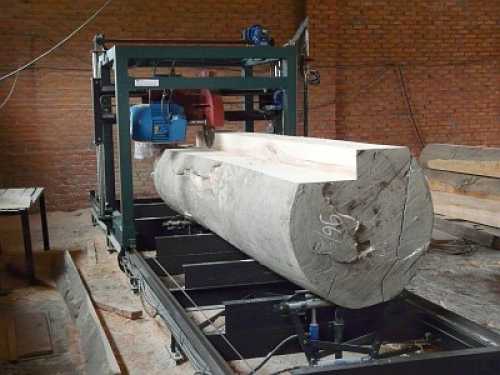

 Угловая пилорама

Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.

Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.

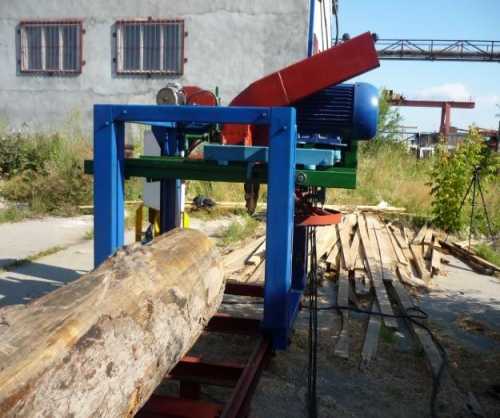

Доски полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой.

Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.

Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.
к меню ↑

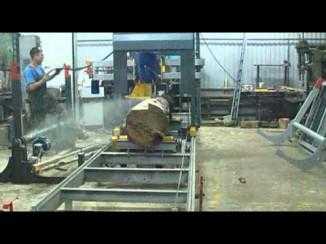

Процесс распила на угловой дисковой пилораме (видео)

к меню ↑

Технология распила

При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.

Такая технология распиливания позволяет сразу получать пиломатериал конкретной конфигурации (определенного сечения).

В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.
к меню ↑

Пилорама из бензопилы

Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше. Цепная пила уже надежно размещена, имеет привод и не требует каких либо дополнительных устройств.

Процесс распила на самодельной пилораме из бензопилы

Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.

Поэтому и возникла идея создать устройство (приспособление) обеспечивающее надежное передвижение режущего элемента вдоль распиливаемой заготовки.

Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:

• два швеллера (140-180 мм) длиной 8-10 метров;
• уголок 50×100 мм длиной 80-100 см 4-5 штук;
• уголок 40×40 мм;
• трубы с сечением 35-40 мм с подвижными штангами на них.

Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки, сделанной из уголков, и установленной на ролики (подшипники). На дорожке устанавливаются закрепляющие элементы для удержания заготовки (бревна) при помощи подвижных штанг.

Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.
к меню ↑

Принцип работы

Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » По дереву

ostanke.ru
