Дисковая пилорама своими руками – Как сделать самодельную дисковую мини пилораму? Дисковая пилорама своими руками чертежи и их описание.

Содержание

Самодельная дисковая пилорама или как сделать своими руками

На сегодняшний день пилорама занимает почетное место среди техники промышленного характера (в отличие от мини бензопил) и является просто незаменимым устройством в деревообрабатывающей сфере (прочитайте как спилить дерево). Так как такого рода устройство располагает не только высоким уровнем производительности и завидной скоростью выполнения работы, но и к тому же оно располагает высоким качеством (качественные бензопилы — тут).

Но, тем не менее, даже учитывая тот факт, что этому инструменту попросту нет аналогов в нынешнее время относительно значительного количества заготовок, приобрести такого рода технику может себе отнюдь не каждый желающий. В данной статье мы говорим об этом устройстве, разберемся в его основных аспектах, и вы сможете узнать как своими руками «создать» такого рода технику. Итак, приступим.

Конструкция дисковых пилорам

На столе с рабочей поверхностью установлен диск, находящийся на валу. Как вы и поняли, что на самой плоскости рабочей производится вращение дисковой режущей части

. По сути, данный инструмент представляет собой достаточно несложную конструкцию, которая, несомненно, великолепным образом станет для вас незаменимым помощником в домашних условиях.

Можно с полной уверенностью утверждать, что для бытовых нужд не надо и даже совершенно немыслимо производить реализацию значительно сложнейших схем. К тому же такого рода пила может устанавливаться как на электродвигательном вале, так и на шпинделевом вале.

Конструкция дисковой пилорамы

Также немаловажным является тот факт, что стоимость на такого рода инструмент достаточно высока. Именно поэтому его могут приобрести, наверное, настоящие «эстеты», либо попросту без такого инструмента человек не сможет производить свою деятельность. Но если вы являетесь всего лишь любителем в работе с деревом, то в таком случае вам попросту нет никакого смысла его приобретать.

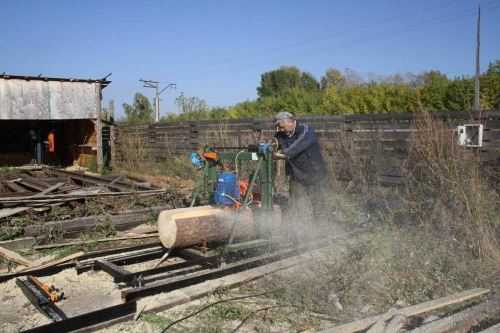

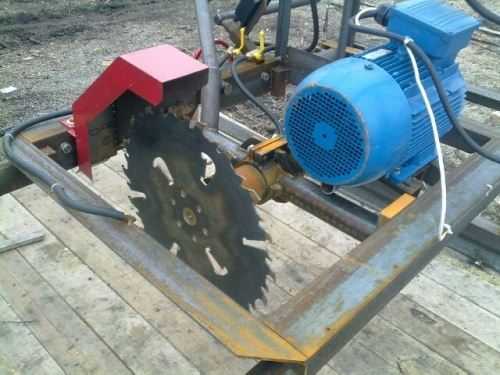

Самодельная дисковая пилорама с электродвигателем

Как мы уже и говорили ранее, пилорамы пользуются огромнейшей популярностью собственно из-за своей универсальности и, конечно же, благодаря простоте своего устройства. Именно поэтому каждый желающий, который хочет иметь такой инструмент дома, но не имеет для его приобретения финансовой возможности, может сделать такого рада устройство своими руками.

Также для экономии средств на ремонт, владелец бензопилы может самостоятельно отрегулировать карбюратор.

Самодельная дисковая пилорама с электродвигшателем


Итак, давайте собственно разбираться в данном вопросе: как изготовить дисковую пилораму своими руками в домашних условиях? Начнем. Итак, для начала вам необходима пила дисковая, размер которой должен превышать 500 мм.

В общем, чем больший диаметр вы найдете, тем в принципе лучше для вас. В данной пилораме своеобразный движитель будет представлять сам электродвигатель, посредством повышавшего обороты шкива

Итак, вы должны произвести сварку необходимой рамы, после чего на эту раму нужно поставить плиту в основном используется металлическая, значительно реже применяется деревянная. В середине, которой собственно должен быть  прорез, предназначенный для самого диска. Но помните, что своеобразные зазоры между плитой и диском должны располагать минимальными размерами.

Следующее что вы должны сделать так это в нижнюю часть самой плиты произвести установку шкива и подшипников. После чего сам электродвигательный шкив и пилу соединить специальными ремнями. Такого рода манипуляция послужит своеобразной страховкой во время заклинивания самой пилы.

Не забывайте что для того чтобы произвести качественное натяжение специальных ремней необходимо учитывать весовую категорию самого двигательного механизма с прибавкой утяжелителей. Площадку опорную, необходимо выполнять с способностью двигаться, относительно самого вала, с определённого рода отклонением посредством тяжести в сторону противоположную.

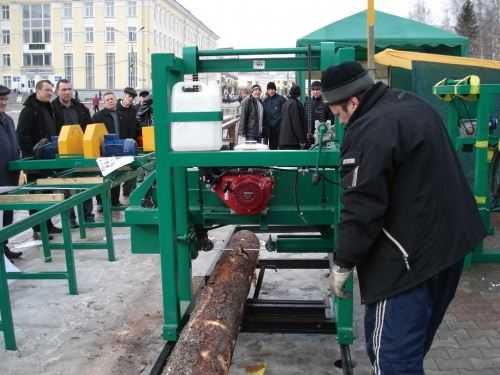

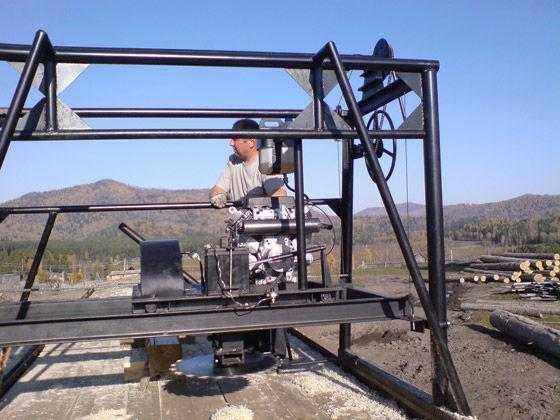

Самодельная пилорама с бензиновым двигателем

В процессе выбора оборудования предназначенного для обработки дерева необходимо так же учитывать высокую стоимость самого инструмента. Именно по этой причине мало кто из потребителей может позволить себе купить пилораму. Но как мы говорили ранее, такого рода инструмент каждый может сделать сам.

Самодельная пилорама с бензиновым двигателем


В данном пункте вы сможете узнать, как производятся самодельные дисковые пилорамы своими руками с бензиновым двигателем. Также ознакомимся с самодельной дисковой пилорамой с приводом от вом. Итак, приступим к рассмотрению данного вопроса.

В первую очередь, чем вы должны запастись так это терпением и огромным желанием обзавестись такого рода устройством.

Для того чтобы собственно начать данный процесс приготовьте для начала чертежи на самодельную дисковую угловую пилораму (можно взять в интернете), а также подготовьте строительных козлов, пластины металлические, доски, винты, шурупы, гайки, специальный инструмент посредством применения которого можно производить работы с деревом и металлом, а также собственно двигатель бензиновый. И так, приступим.

При запуске бензопила не заводится? Причины и что делать в этой ситуации — читайте здесь.

Проверьте, правильно ли вы заводите бензопилу. Ознакомьтесь с нашей инструкцией.

Вы можете купить много разных насадок для бензопилы, которые превратят вашу бензопилу даже в лодочный мотор.

  • Для начала вам необходимо получить всю необходимую информацию относительно самого устройства
    данного инструмента, дабы иметь возможность и понимание того что и ка вы должны производить.

    Стоит отметить, что аналогом элемента рабочего для вас послужит именно пила дисковая зубчатая, которая собственно устанавливается на станочном шпинделе.

  • К тому же есть еще один вариант, который располагает креплением самой пилы именно на двигательный вал. на самой поверхности пилорамы начинается обработка так называемого пиловочника, который собственно делит доску необрезную. А также нужно произвести пиление специальных заготовок, каждая из которых должна отвечать необходимому размеру.
  • Стоит отметить, что самой несложной конструкцией данного процесса является стол. Именно под его нижней часть вы должны собственно произвести размещение самого вала с установленной на него пилой. Часть режущая, которой она оснащена должна так сказать возвышаться на самой стольной поверхностью. движение пильного вала производится с помощью воздействия на него двигателя бензинового, который производит передачу своеобразных импульсов самому ремню.
  • Собственно сами диски для такого рода пилорамы лучше всего будут служить, если они будут изготовлены из листа дюралюминиевого или стали. И его собственно размера должны соответствовать показателю три миллиметра. А собственно диаметр должен быть равным 500 мм. Немаловажным является то что если вы изготавливаете устройство для того чтобы в дальнейшем производить распил дерева, то в таком случае диск вам нежен с двумя или тремя зубьями. Так как это наилучший вариант для такого рода работ.
  • Стоит отметить, что основой высокого уровня производства пилорамы является именно само изготовление этих зубьев. К тому же самое главное чтобы вы тщательно провели сбалансирование, и произвести определение правильного угла режущего.

На видео вы можете смотреть, как это сделать:

Подводя итоги…

В данной статье у вас была возможность ознакомиться со всеми аспектами которые касаются того как своими руками можно сделать такого рода инструмент не обладая при этом особыми знаниями в данной области. Поэтому не обязательно тратить немалые деньги для того чтобы обладать пилорамой, а достаточно попросту вооружиться необходимыми материалами и действовать, учитывая все советы предоставленные выше.

Еще самостоятельно можно заточить цепь своей бензопилы — об этом тут.

machinspec.com

Дисковая пилорама своими руками в домашних условиях: чертежи, видео

Содержание статьи:

Во время первичной обработки древесины понадобится пилорама. Это оборудование может быть нескольких типов — дисковая или ленточная. Для самостоятельного изготовления предпочтение отдается первому виду, так как она обладает хорошими эксплуатационными свойствами и относительно несложной конструкцией.

Принцип работы дисковой пилорамы

Горизонтальная дисковая пилорама

Перед тем как сделать конструкцию, следует ознакомиться с принципом работы и назначением комплектации мини дисковой пилорамы. В большинстве случаев она необходима для распиловки бревен большого и среднего диаметра. В результате этого происходит формирование досок или бруса.

Основным компонентом конструкции является силовая установка. Она должна обеспечить должное количество оборотов одного или двух дисков. Кроме этого, для максимальной автоматизации работы необходимы следующие компоненты:

  • подающая линия. Она может быть неподвижной или с системой транспортировки бревна к дискам. Чаще предпочитают сделать первый вариант, так как он менее всего затратен при самостоятельном изготовлении;
  • узел реза. Состоит из одной или нескольких пил. В зависимости от их расположения может быть горизонтальным или поперечным. Для одновременной обработки бревна в двух плоскостях необходима пилорама углового пиления;
  • блок управления. Чаще всего он находится на внешней части узла реза. С его помощью оператор может регулировать количество оборотов двигателя, включать или выключать оборудование.

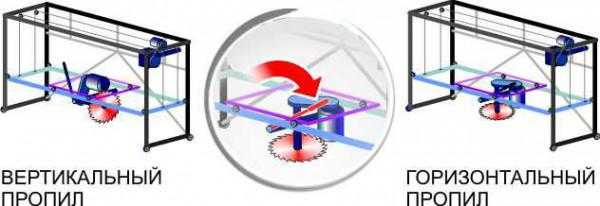

Угловая пилорама необходима для тангенциального и радиального распила заготовок. Благодаря своей конструкции максимально рационально используется весь объем бревна.

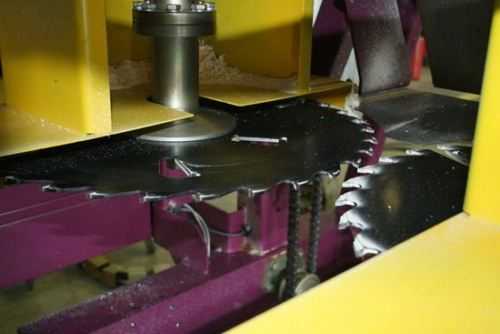

В комплектацию мини двухдисковых моделей обычно входят два двигателя. Однако не всегда их мощность и количество оборотов могут совпадать. Эти параметры необходимо рассчитать заранее и сделать соответствующий узел реза.

Выбор конструкции дисковой пилорамы

Самодельная вертикальная пилорама

Самая простая самодельная распиловочная конструкция состоит из стола, над поверхностью которого находится отрезной диск. Сделать подобную модель можно в домашних условиях. Однако ее производительность будет невысока.

Главным недостатком этой конструкции является необходимость самостоятельно осуществлять подачу бревна к месту распиловки. Это приведет к нарушению геометрии будущей доски или бруса. Поэтому подобные типы оборудования используются только для обработки небольших заготовок или листового материала.

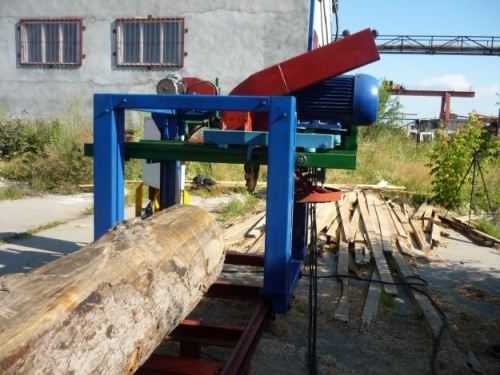

Намного большей функциональностью обладает угловая пилорама. Она выполняет одновременно два реза в горизонтальном и вертикальном положении. Однако ее изготовление сложнее, чем у вышеописанной модели. Дисковая пилорама своими руками имеет такие особенности конструкции:

  • подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;
  • стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Подобную мини конструкцию можно сделать из подручных материалов. Важно, чтобы она смогла выдержать нагрузки и постоянную вибрацию, которая неизбежно появится во время работы.

Если пилорама рассчитана только на производство досок — можно вместо горизонтальной пилы установить еще одну вертикальную. Это позволит увеличить производительность оборудования.

Советы по самостоятельному изготовлению

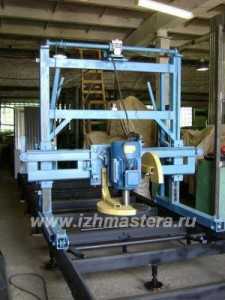

Пример угловой пилорамы

Если пилорама необходима в коммерческих целях для обработки больших объемов древесины – подходить в самостоятельному изготовлению следует очень тщательно. Самодельные модели не всегда смогут обеспечить качественный рез при постоянной нагрузке. Но для небольших работ можно сделать конструкцию своими руками.

Прежде всего следует правильно подобрать мощность и количество оборотов силового агрегата. При установке электродвигателей подобных проблем не возникнет, но придется подключать линию 380 В, так как для обеспечения производительности потребуется монтаж трехфазных моделей. Если планируется применение двигателей внутреннего сгорания, что происходит крайне редко, устанавливают повышающий редуктор для увеличения числа оборотов пильных дисков.

Предварительно необходимо сделать мини чертежи будущей конструкции. Так как для изготовления будут применяться подручные материалы — перед формированием схемы следует снять их точные размеры. Не существует точных правил по изготовлению двухдисковой пилорамы – конструкция в каждом случае получается сугубо индивидуальная.

Однако для создания надежного оборудования рекомендуется следовать советам профессионалов:

  • каркас необходимо изготовить из швеллеров №4 или №6. Для соединения следует использовать два способа – механический с помощью болтов и сварной. Это обеспечит максимальную прочность и как следствие – долговечность;
  • в качестве направляющих каретки лучше всего использовать стандартные рельсы Р50. Они не должны быть деформированы или искривлены. Колеса для платформы подбираются под них;
  • во время изготовления нужно учитывать, что ширина каретки и передвижной платформы должны быть одинаковыми. Допускается небольшая регулировка с помощью ступиц колес;
  • расположение двигателя. Так как большинство моделей имеют воздушное охлаждение – силовую установку следует располагать как можно дальше от места распиловки. Для привода диском следует сделать вал или цепную передачу;
  • для защиты оператора на платформу устанавливают стальной щит. Он предотвратит появление опасных ситуаций. Но при этом он не должен препятствовать нормальному обзору.

Во время эксплуатации необходимо периодически проверять состояние оборудования. Самодельная установка при длительной эксплуатации может потерять свои первоначальные качества. Также не нужно забывать проводить заточку пил с двух сторон, а после завершения их ресурса работы – менять на новые.

Для изготовления ручной пилорамы своими руками нам потребуются (в зависимости от конструкции):

  • строительные козлы;
  • доски;
  • швеллеры;
  • уголки;
  • электродвигатели;
  • набор ручного инструмента;
  • наличие двух пар рельс;
  • металлические пластины.

В видеоматериале можно ознакомиться с примером самодельной угловой дисковой пилорамы:

Примеры подробных чертежей

stanokgid.ru

самодельная, своими руками, в домашних условиях

Пилорама — полезное оборудование, предназначенное для распила древесины. В частном хозяйстве с ее помощью можно производить брус и доски разного сечения. При желании и при наличии достаточных финансовых средств ее без проблем можно приобрести в специализированном магазине. Однако нехватка денег зачастую препятствует совершению такой покупки, а дисковая пилорама самодельная — отличная альтернатива.

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

  • Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
  • Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
  • Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
  • Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Создание пилорамы

Для создания дисковой пилорамы своими руками в домашних условиях необязательно прибегать к сложным чертежам и схемам. Если пилорама требуется только на один раз, лучше сделать конструкцию как можно проще, исключив все ее составляющие, которые не являются особо важными. К тому же оборудование, созданное по упрощенной схеме, является более безопасным.

Создание пилорамы проходит в три этапа:

  1. Изготовление каркаса несущей рамы.
  2. Создание подающей части.
  3. Изготовление режущего инструмента.

Итак, решив сделать пилораму своими руками, прежде всего, необходимо приобрести материалы и инструменты, которые для этого потребуются. Что касается необходимых инструментов, то они все обычные. Никаких экзотических, труднодоступных приспособлений искать не придется. И уж тем более не придется тратить на их приобретение большие деньги.

Основным элементом пилорамы является электродвигатель, поэтому о его приобретении нужно позаботиться в первую очередь. Для изготовления остальных частей оборудования понадобятся металлические пластины, крепежные элементы, доски, деревянные или металлические строительные козлы. Приобрести все это можно в любом строительном магазине.

Как только все инструменты и основные элементы будущей пилорамы будут подготовлены, следует определиться с тем, какого вида оборудование будет изготавливаться.

Инструкция по сборке

Самый простой вариант — это конструкция, состоящая из стола, двигателя и вала с пилой. Чтобы создать такое оборудование, сначала нужно выполнить раму. Для этого козлы соединяются дисками.

Поверхность стола выполняется из металлических пластин толщиной около 1 мм и шириной около 24 см. Соединяются пластины посредством винтов и перемычек, затем они закрепляются на деревянном основании.

Для соединения всех деталей пилорамы потребуются такие крепежные элементы, как винты и гайки. Между пластинами должны сохраняться маленькие зазоры. После того как пластины будут закреплены, в основании ствола следует сделать паз. Он должен находиться в таком месте, где диск пилы не будет касаться его стенок.

Сам диск пилы можно купить в готовом виде или сделать своими руками. При этом следует помнить: он должен иметь радиус не менее 23 см.

Изготовление диска и балансировка

Пилорама — это оборудование повышенной опасности. При изготовлении дисковой пилы необходимо соблюдать меры безопасности: вращающиеся части должны быть закрыты.

Для самостоятельного изготовления диска понадобится либо стальная, либо дюралюминиевая заготовка диаметром около 45 см и толщиной 0,3 см. Чтобы эту заготовку превратить в пилу, достаточно просто сделать на ней всего пару зубов. Можно сделать и больше, но двух будет достаточно для того, что инструмент справлялся с любым деревом.

Резцы можно создать из металлических пластинок. Когда они будут готовы, их останется только прикрепить к диску посредством сварки.

После того как будет изготовлена самодельная пилорама дисковая своими руками, потребуется ее сбалансировать, чтобы повысить качество распила. Режущий элемент закрепляется на валу. Выточить его можно на токарном станке, и хотя тщательную балансировку проводить необязательно, все-таки нельзя допускать, чтобы диск соприкасался со стенками распила. Пила будет хорошо работать при расположении резцов под углом около 30 градусов, а угол заднего схода должен составлять 15 градусов.

Изготовление пилорамы — несложный процесс, который требует лишь небольших финансовых вложений для покупки необходимых компонентов. В целом самодельная пила обойдется гораздо дешевле, чем станок, купленный в готовом виде.

sotka.guru

Дисковая пилорама своими руками. Делаем мини-пилораму.



Пилорама своими руками — это реально. Изготовление шинной и дисковой пилорам


Строительство и обслуживание построек на дачном участке требует больших затрат, связанных с обработкой древесины: распиловкой бруса, досок, изготовлением деталей мебели. Всю эту продукцию можно приобрести в торговой сети, но многие хозяева имеют необходимые навыки и любят работать с деревом. Воплотить желания в реальность поможет деревообрабатывающий станок. Приобретение такого оборудования стоит не дешево. Пилорама своими руками — это не миф, а реальность. Решив собрать механизм самостоятельно, необходимо определиться с его типом, предназначением.

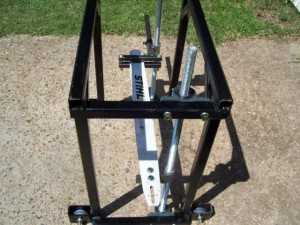

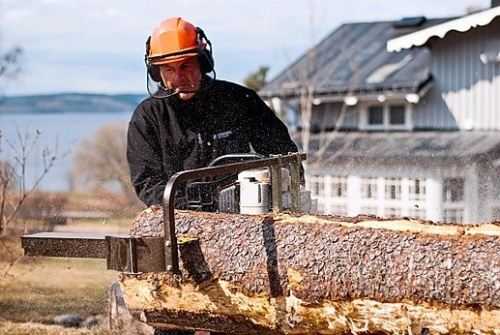

Шинная пилорама потребуется в том случае, если нужно обработать небольшое количество материала и изготовить детали особой формы. Технология обработки заключается в неподвижно закрепленном бревне, распил которого выполняется движущейся пилой (цепной). Деталь фиксируется на каретке. Пилорама своими руками обойдется гораздо дешевле готовой.
Технология изготовления станка следующая:
Производство станины из двух стальных швеллеров длиной — 8 метров, высотой — 0,14 метра. Можно также использовать рельсы или металлические уголки. Требуются заготовки идеально прямой формы.
Изготовить отверстия по всей длине швеллеров (диаметром 14-16 мм) на расстоянии 1-1,5 метра.
Согласно количества отверстий изготовить стяжки из отрезков водопроводной трубы. Детали закрепить шпильками с резьбой или болтами.
Подготовленные составляющие конструкции собрать воедино и установить на стойки. Количество стоек зависит от длины станины.
Крайние стойки следует расположить на расстоянии 0,8-1 метр от конца направляющих.
С целью придания жесткости конструкции целесообразно закрепить раскосы.
Установка подвижной тележки. Ее можно смонтировать из плиты стальной толщиной 4-6 мм, длиной — 0,6 м (в зависимости от габаритов электродвигателя).
Выполнить подбор прокладок и зажимных пластин для тележки. Детали должны обеспечивать свободное передвижение механизма. В то же время, зазор требуется предельно минимальный. Стяжку прокладок выполнить с помощью болтов.
Устранить поперечный люфт, прикрепив к основе тележки упорный уголок размером 0,4х0,4 метра. Тележку можно ставить на ролики или подшипники.
Для фиксации электродвигателя сверху тележки приварить два уголка.
Использовать цепь (можно от комбайна) для перемещения тележки с двигателем и пилой. Цепь максимально натянуть.
Смонтировать штурвал на одной из втулок боковых звездочек, находящихся по краям направляющих.
Изготовить фиксирующее устройство для бревна. Для этой цели подойдут трубы диаметром 3-4 см. Вставить в трубы подвижные штанги, входящие в стопор на необходимой высоте с помощью винта М8.
Сверху штанг закрепить прижимающие детали длиной не менее 1,5 см (из уголка 4х4 см) и кулачковые зажимы.
15. Приобрести электрический двигатель (рекомендуемая мощность — 10 кВт) и пилу диаметром — 1 метр.
Вес конструкции большой, поэтому сборку необходимо проводить на том месте, где будет стоять станок постоянно. Шинная пилорама своими руками готова. На таком станке можно изготавливать плахи, брус, рейки, доски разных размеров
Для пилы дисковой пилорамы лучше использовать стальной или дюралюминиевый лист толщиной 3 мм, диаметром — 0,5 м. Мощность двигателя подойдет — 2кВт. Очень важна правильная конструкция направляющей. Наиболее подходящий вариант — «П»-образный. Изготавливается деталь из досок по форме бревна. К седлу необходимо зафиксировать двигатель с циркулярной пилой. Чтобы пила получилась хорошей, следует изготовить режущие зубья из прочного материала, установить правильный режущий угол и точную балансировку. Также важно не забывать о мерах безопасности при работе на таком механизме.
При соблюдении всех рекомендаций по изготовлению, пилорама своими руками — задача осуществимая.

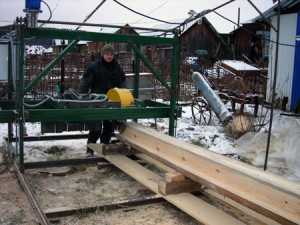

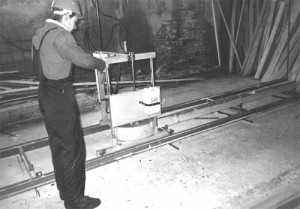

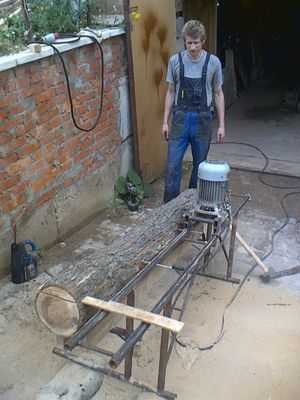

Мини-пилорама своими руками


Мини-пилорама своими руками имеет направляющие (рельсы, трубы, уголки…) на 1-1,5 м длиннее обрабатываемого бревна. Расположение дисковых пил в середине вала между подшипниками исключает разворачивающий момент, что позволяет использовать менее жесткую конструкцию. Учтите, что пила должна выбрасывать опилки вверх. При заклинивании пилы или ослаблении креплений бревна просто произойдет остановка. А при резании сверху вниз пилорама подпрыгнет вверх и последствия будут непредсказуемы. Бревно от поднятия вверх и разворота фиксируют гребенками, вколачиваемыми в его торцы. Штанга гребенки заводится под направляющие. Замену дисковых пил производят при снятой задней опоре вала.
Двигатель применен мощностью 4 кВт при 1450 об/мин. Он включен в 3-х фазную сеть. Диаметр пил – до 500 мм, скорость их вращения – 600 об/мин.
Бревно укладывают на деревянные подкладки, которые при пилении слегка прорезаются пилами.
Конструкция роликов может быть различной, в зависимости от размера и количества подшипников, а также направляющих. Для самодельной пилорамы применяют роликовые подшипники типа 204, направляющие рельсы —высотой 52 мм. Шкив рабочего вала имеет диаметр 300 мм, угол ручья —38°.
Длина двух продольных швеллеров тележки пилорамы определяется следующими размерами: двойной шириной полки поперечного швеллера, диаметром пилы, расстоянием между осью рабочего вала и осью двигателя, радиусом корпуса двигателя и небольшим запасом на зазоры.
Сборку мини-пилорамы своими руками лучше проводить в следующей последовательности.
К концам двух продольных швеллеров надо приварить четыре вертикальных швеллера. Выставив продольные швеллеры строго параллельно, а рабочий вал – строго перпендикулярно к ним, через технологические отверстия приваривают корпуса подшипников вала. По краям продольных прихватывают сваркой два поперечных швеллера, затем, проверив перпендикулярность вала, сверлят в собранном виде крепежные отверстия и окончательно закрепляют вал.
К поперечному швеллеру приваривают пластину крепления двигателя, в которой под болты крепления двигателя по месту делают продольные пазы, обеспечивающие натяжение ремня.
На равных расстояниях от продольных, в вертикальных швеллерах сверлят отверстия для крепления роликов. Одинаковый размер между упорными буртиками роликов выдерживают, подкладывая шайбы. Выдерживая этот же размер, направляющие скрепляют поперечинами (уголок, швеллер, полоса).
При отсутствии сварочного аппарата все соединения можно выполнить на болтах, при этом немного изменятся места крепления и увеличится расстояние между направляющими.
Производительность такой мини-пилорамы достаточно высокая.

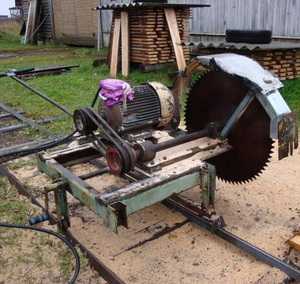

Дисковая пилорама


На обычных циркулярных пилах, которые продаются в магазинах, шестиметровое бревно не обработаешь — его даже не сдвинешь, да и пильный диск требуется диаметром порядка 500 мм. Двигать, конечно, легче не бревно, а «циркулярку» по каким-нибудь направляющим, сохранив предпочтительное их взаимное расположение: бревно сверху — пила сбоку снизу.
Пильный диск нужного диаметра нетрудно изготовить из стального или дюралюминиевого листа толщиной 3 мм. Как ни странно, но ему достаточно всего одного или трех зубьев, при этом мощность двигателя должна быть соответственно 1 или 2 кВт.
Конструкция направляющей выбирается в зависимости от подручного материала. Простейший вариант: берется бревно и обрабатывается сверху и с боков топором и рубанком. В обхват обработанных поверхностей бревна сколачивается из досок П-образное седло (подобие суппорта) — и направляющая готова. К седлу крепится двигатель с пильным диском или «циркулярка».
Самое главное и, пожалуй, самое сложное — зуб-резец. Он изготавливается отдельно от диска, для этого требуется слесарный инструмент и точило. Резец должен быть из быстрорежущей стали (самокала) с углом резания 30° и задними углами не менее 15°. Его можно выточить из сломанного сверла или из твердосплавной пластинки, например, ролика стеклореза.
Зуб должен только резать. Хотя тщательная балансировка диска необязательна, все же трение его о стенки распила недопустимо.
Особое внимание — технике безопасности. Из листа фанеры несколько больших размеров, чем диск, изготавливается предохранительный щиток. Сзади диска к суппорту крепится распорный нож (вид А). Сам диск устанавливается на оси плотно, но не намертво — необходимо оставить ему возможность провернуться при случайной ударной нагрузке. Суппорт подается вперед толкателем из сухой палки, плавно и без рывков. Работать следует в очках, а к месту работы — не подпускать посторонних.


]]>http://xn]]>—-8sbnaodnccudfn0ahq3mqa.xn—p1ai/diskovye-i-lentochnye-piloramy/153-diskovaya-pilorama-svoimi-rukami.html

]]>http://www.yazvezdochka.ru/dom/minipilorama_svoimi_rukami]]>

]]>http://fb.ru/article/33878/pilorama-svoimi-rukami]]>—eto-realno-izgotovlenie-shinnoy-i-diskovoy-piloram

kazap.ru

Дисковая пилорама своими руками — Легкое дело

Дисковая пилорама своими руками

Современное лесопильное производство и частная застройка требуют наличия дисковой или ленточной пилорамы с запасом производительности и высокими техническими характеристиками. Многие достоинства этих станков позволяют с уверенностью утверждать, что дисковые пилорамы являются самым удачным решением для всех деревообрабатывающих производств, вне зависимости от масштабов производства и сортамента выпускаемой продукции.

Предназначение дисковой пилорамы

Древесина является одним из востребованных строительных материалов. Высокая прочность и уникальная структура позволяют использовать дерево при возведении зданий, внешней и внутренней отделке помещений. Сфера применения и качество этого природного материала зависит во многом от использованного деревообрабатывающего оборудования.

Популярным способом обработки древесины выступает распиловка материала с помощью рамных, ленточных и дисковых пил. Дисковая конструкция, к примеру, позволяет качественно и быстро из круглого леса производить обрезные и необрезные пиломатериалы, такие как брус, доски и рейки.

Дисковые установки могут использоваться для последовательной обработки дерева после распила ленточной пилой и создания материала из бревен. Подобное оборудование отличается высоким уровнем производительности, потому что среди возможностей конструкции выделяется продольное кромление, торцевое пиление и деление.

При строительстве деревянных домов и в столярных цехах дисковая пилорама является просто незаменимой. Она способна значительно ускорять и упрощать весь рабочий процесс, при этом экономится уйма сил и времени. Без такого оборудования продольный распил крупного бруса займет у хозяина не один час, а благодаря дисковой пилораме он произойдет в считанные минуты.

Конструкция дисковой пилорамы

Дисковая пилорама — это аппаратный станок, производящий продольную распиловку деревьев и работающий благодаря электрическому мотору. Взглянув на чертежи дисковой пилорамы, становится понятно, что основными элементами конструкции являются два двигателя, дисковые пилы, подвижная кабина оператора, рельсовый путь и каретки.

Элементарная конструкция представляет из себя стол, на котором устанавливают вал с диском, над плоскостью вращается его режущая часть. Такая простейшая конструкция подходит преимущественно для бытового использования, а промышленное производство нуждается в более сложном оборудовании, оснащенном дисками, которые способны менять угол пиления.

Основным рабочим элементом является дисковая пила, которую принято устанавливать на валу шпинделя станка или на валу двигателя. Каждая из дисковых пил в действие приводится отдельным двигателем, причем не всегда совпадает их мощность. По устройству дисковые пилорамы бывают одно- и многопильными.

Металлический каркас дисковой пилорамы изготавливают из крепких металлических труб и скрепляют сваркой. Для каретки в качестве направляющих лучше всего подобрать самые качественные рельсы без наличия внешних дефектов, иначе колеса каретки будут соскакивать или застревать.

Сама каретка собирается из металлических деталей. Ролики или колеса должны под рельсы подходить идеально. Также следует помнить, что и сам каркас, где крепятся ролики, должен под расстояние между рельсами подходить очень точно. Только тогда перемещение каретки будет свободным и плавным.

Для обустройства привода дисковой пилы принято использовать любой бензиновый двигатель. Желательно, чтобы мотор был мощнее, потому что работать ему придется на две пилы. С целью исключения перегрева привода рекомендуется исключить цепную передачу из конструкции и заменить ее надежным аналогом, так получится продлить срок службы станка и обезопасить его.

Принцип работы дисковой пилорамы

Работать станок может в производственном помещении или условиях лесозаготовки, то есть внутри и снаружи здания. Сам распил производят по горизонтальной линии вручную. Обработка при помощи дисковой пилорамы позволяет достичь ровной поверхности обрезного дерева. К тому же посмотрев о дисковой пилораме, вы поймете, что станок не капризничает даже при сильном морозе.

Главная особенность дисковой угловой пилорамы состоит в способности осуществления распила в двух направлениях одновременно: поперек и вдоль бревна. Это возможно благодаря своеобразному расположению пил — взаимно-перпендикулярному. Такой станок подходит для работ с любыми породами древесины. Дисковая пилорама способна распилить бревно, диаметром больше 70 миллиметров. Толщина распила при этом может составлять всего 1 миллиметр.

Поперечный и продольный распил бревна на таких пилорамах проводиться одновременно во время перемещения по рельсовым направляющим портала с пилами. Перемещение портала пилорам и кареток происходит с помощью электропровода. Регулируется скорость портала ступенчато, путем цепной передачи.

Дисковая пилорама не требует установки на специальную платформу или фундамент. Главное, чтобы дисковая пилорама была от воздействия осадков надежно защищена. Также очень при работе с дисковой пилорамой удобно использовать электронную линейку, которая допускает настройку параметров распила в автоматическом режиме.

Классификация дисковых пилорам

Дисковая пилорама предназначена для распилки на все разновидности пиломатериалов круглого леса – обрезную и необрезную доску, брусок и брус. Распил совершается дисковой пилой, что имеет диаметр 500-600 миллиметров и надежно закреплена на валу шпиндельного узла, при возможности распила в две стороны и поворота на 90 градусов. Таким образом, дисковые поворотные пилорамы разделяются по типу работы.

Горизонтальная дисковая пилорама

Одним из видов станков выступает горизонтальная дисковая пилорама, что является достаточно распространенной в области деревообработки. Имеет такой аппарат разборную конструкцию, благодаря этому его можно легко перевозить в места по лесозаготовкам. При работе на такой пилораме остается минимум отходов.

Распиловка совершается путем пильной каретки, идущей вдоль бревен, по обоим направлениям. Главным преимуществом служит то, что холостой ход отсутствует. В пилораме применяют дисковые пилы диаметром больше 550 миллиметров, выполненные из стали с победитовыми зубьями. Распил за счет таких дисков происходит очень точно, без образования волнообразных впадин.

Эксплуатация горизонтальной дисковой пилорамы не нуждается в высокой квалификации, управляют аппаратом посредством пульта, установленного на самой пилораме. При помощи подобных пилорам изготавливают такие материалы, как обрезные и необрезные доски, брусья и рейки. Производительность данных станков очень высока.

Угловая дисковая пилорама

Второй разновидностью пилорам является угловая дисковая пилорама. Распил бревна совершается угловым принципом пиления. Выделяют две разновидности угловых пилорам — с одним и двумя дисками. Посмотрите на фото дисковых пилорам: однодисковая пилорама узел подает в двух положениях – вертикальном и горизонтальном, распиловка не имеет холостого хода и совершается по обоим направлениям.


Двухдисковая угловая пилорама работает благодаря тому, что подает пильные диски ортогонально. Диски размещаются горизонтально и вертикально друг другу. Двухдисковая пилорама углового типа показывает высокую производительность изделий даже из одного бревна. На больших объектах устанавливают целые промышленные пилорамные комплексы, которые выполняют функции распиловки, выкраивания дерева под вагонку или другой материал.

Изготовление дисковой пилорамы

При выборе деревообрабатывающего оборудования следует помнить, что цена дисковой пилорамы довольно большая. Поэтому приобретение такого станка часто оказывается не по карману. Особенно это касается молодых предприятий, что занимаются обработкой леса, и частных мастеров. Но из этой ситуации есть выход, пилораму дисковую можно изготовить своими руками. Такой подход позволяет сэкономить уйму денег и набраться опыта в работе с деревообрабатывающим оборудованием.

Сделать самодельную пилораму на сегодняшний день получится при наличии желания и незначительных навыков работы с подобной техникой. Вам понадобятся козлы строительные, доски и металлические пластины, крепежные детали (шурупы, гайки, винты), инструмент для работы с металлом и древесиной, а также электрический двигатель.

В начале работы ознакомьтесь с конструкцией пилорамы и узнайте ее отличительные особенности. В качестве рабочего элемента дисковой пилорамы выступает дисковая зубчатая пила, установленная на шпинделе станка. Имеется вариант крепления пилы на вал двигателя. На пилораме в обработку пиловочника включается деление и кромление необрезной доски, а также пиление заготовок по нужным размерам.

Вы можете предварительно просмотреть готовые схемы самодельной дисковой пилорамы и создать собственный чертеж механизма, исходя из своих потребностей. Самая простая конструкция пилорамы — стол, под которым размещается вал с пилой. Её режущая часть возвышается над поверхностью стола. Вал с пилой вращается при помощи мотора посредством передачи ременного типа.

Для изготовления основания пилорамы (стола или станины) вы можете использовать обыкновенные деревянные или металлические козлы, связав их при этом между собой отрезками доски. К подобному основанию сверху прикрепите стол, что набран из стальных пластин, которые имеют ширину примерно 200 миллиметров и толщину около 4 миллиметров. Пластины связываются шурупами и перемычками между собой.

Диски для пилорамы лучше всего делать из стального или дюралюминиевого листа, толщина которого доходит до 3 миллиметров. Диаметр диска при этом должен быть в пределах 500 миллиметров. При создании пилорамы для распила дерева, то у пилы должно быть всего 2–3 зубья. И подобный диск легко будет работать с большинством породами.

Главный залог качественной работы дисковой пилорамы — изготовление режущих зубьев. Основные требования, что предъявляются к ним — это тщательная балансировка и верный угол резания. Заготовки, из которых вырезать зубья проще всего — сломанное сверло или твердосплавная пластина. Угол резания зубьев должен составлять 30 градусов. Задние углы при этом должны равняться хотя бы 15 градусам. Следует помнить, если резцы будут плохо сбалансированы, будет иметь место трение их о стенки распила.

Режущий инструмент к столу прикрепляется снизу таким способом, что диск пилы находится четко посередине зазора, что формируется между пластин. Скрепляют пилу с плоскостью стола через отверстия, сделанные предварительно в пластинах и опорной плите. Сделанные отверстия в плите с лицевой стороны раззенкуются и собирают винтами, что имеют потайную головку.

Кроме того, при создании дисковой пилорамы своими руками важна конструкция направляющей. Самым простым вариантом является п-образное седло, которое формируется из досок по форме бревна, что освобождено от сучьев и грубо обработано рубанком. К седлу крепят двигатель с пилой. Следует уточнить мощность мотора: она должна доходить до 2 кВт.

Собранный стол нужно привинтить к станине при помощи винтов, а в зазор между пластин вставить вкладыш с прорезью для расположения пильного диска. Упорная планка при работе пилы крепится струбцинами к столу. При соблюдении вышеописанных рекомендаций изготовленная своими руками дисковая пилорама порадует вас качеством своей работы.

Обслуживание дисковой пилорамы

Работа с дисковыми пилорамами требует определенного навыка. Однако обслуживание данного станка больших проблем не доставляет. Для размещения оператора, который осуществляет распил на пилораме бревен, предусмотрено наличие специальной кабины. В ходе распила кабина перемещается одновременно с пилорамой, поэтому рабочие должны постоянно контролировать ход работы станка.

Следует в виду иметь тот факт, что при работе с дисковой пилорамой по технике безопасности требуется прочное крепление аппарата к основанию, чем нельзя пренебрегать ни в коем случае. Помните, что в виду особенности конструкции на подобных пилорамах отсутствует холостой обратный ход – другими словами при движении в обратном направлении портала также происходит распил бревна.

Теперь вы для себя сделали вывод, что лучше: купить готовое деревообрабатывающее оборудование или поинтересоваться, как сделать дисковую пилораму своими руками. Несомненно, самодельная пилорама — намного дешевле приобретенной в специализированном магазине.

http://strport.ru

legkoe-delo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
