Автор Анна Кмета
Пиломатериалы с каждым годом стоят все дороже и дороже. А это значит, что постройка собственного дома или даже сарая многим становится просто не по карману.
Что же делать?
В этих условиях как нельзя более кстати пришлась бы пилорама. Своими руками ее сделать вполне реально, не только обеспечив себя пиломатериалом, но и сделав возможным начало собственного бизнеса! Разберемся, что нам понадобится для осуществления этого амбициозного плана. Будет рассматриваться шинная пилорама. Своими руками сделать ее проще.

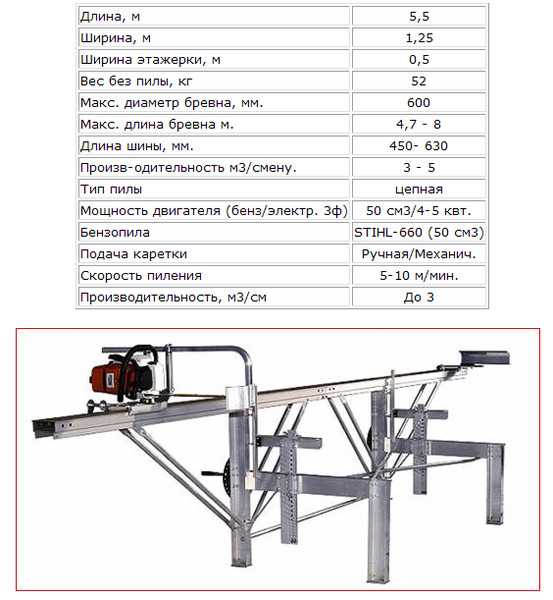

Общие принципы конструкции
Обязательно наличие достаточно массивной станины, зажимных устройств, тележки для продвижения распиливаемых материалов, каретки и роликов, а также двигателя, самой шины и пилы.
Цепной, разумеется.
Немного о транспортабельности
Несмотря на требования к массивности, мы советуем делать станину достаточно компактной для перевозки ее в багажнике обычного легкового автомобиля. Этим вы обеспечите ее мобильность, так как в этом случае весь станок можно будет быстро перевезти и установить в нужном вам месте участка.
Требования к монтажу
Во-первых, лучше не мелочиться с длиной направляющих, заранее предусмотрев возможность установки дополнительных секций. Так вы сможете проводить распиловку даже очень длинных бревен, серьезно упростив себе жизнь, когда требуется производство перекрытий для дома. Такая пилорама – своими руками ее сделать сравнительно несложно – будет куда более универсальной.
Зажимы
Прижимные упоры лучше делать винтовыми. Обязательно наличие зажимов в начале и конце линии. Винтовая конструкция хороша тем, что в любой момент вы можете отрегулировать положение, опустив или подняв уровень.
Делаем тележку
Для тележки сгодится любая стальная плита, толщина которой будет не меньше шести миллиметров. Обязательно нужно предусмотреть установку штурвала и надежного упора. Ставят ее на ролики или достаточного размера и надежности подшипники. Для цепи, по которой происходит движение тележки, можно применять таковую от комбайна.
Требования к пиле
Используйте только новую и хорошо заточенную пилу, так как только это гарантирует получение действительно качественного материала. В противном случае пилорама, своими руками изготовленная, будет попросту рвать волокна дерева, делая материал непригодным для продажи.
Каретка и станина
Пила надежно фиксируется на каретке, которая при помощи рельс может быть продвинута по станине. В этой роли можно использовать пару металлических швеллеров. В длину они должны быть никак не меньше восьми метров, имея высоту около 14 сантиметров.
Как сделать стяжки?

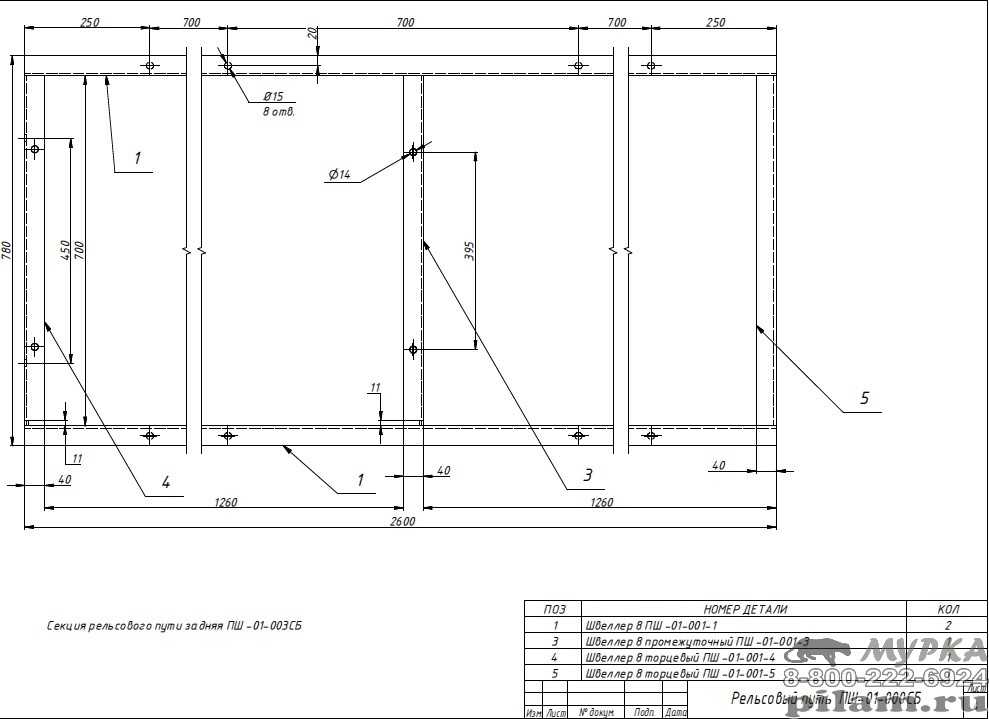

Через каждый метр необходимо просверлить отверстия, которые используются для установки стяжек..jpg)
Их сделать можно из обычной водопроводной трубы. После этого пилорама шинная своими руками устанавливается на стойки.
Двигатель
В роли силового агрегата лучше применять трехфазный электрический движок, мощность которого составляет не менее 5,5 кВт. С тем же успехом можно поставить четырехтактный бензиновый мотор мощностью не менее шести лошадиных сил. В этом случае скорость пиления может достигать десяти метров за минуту. Сам двигатель размещается сверху, будучи закреплен на надежно приваренных уголках.
Примерно так же изготавливается дисковая пилорама своими руками, но она будет выдавать менее качественный материал.
Похожие статьи
- Ленточная пилорама своими руками: чертежи
- Простой отрезной станок из болгарки своими руками: описание, фото, чертежи
- Как правильно выбрать пильные диски по дереву?
- Пила ленточная по дереву и металлу своими руками
- Измельчитель древесины своими руками (чертежи)
- Строительные леса своими руками из дерева (фото).
- Вес и размеры швеллеров
Также читайте
Пилорама своими руками
Пилорама своими руками изготавливается не так уж просто, однако при желании этот станок для распиливания дерева вполне под силу соорудить самостоятельно.
Устройство ленточной пилорамы.
Жителям маленьких городов хорошо известно, какую роль в их жизни играет любое приспособление для обработки дерева, так как многие используют в своей работе инструменты. Сегодня на рынке представлен большой выбор различных устройств для обработки дерева, при этом наиболее распространенными из них являются пилорамы. Данные изделия подразделяются на дисковые, рамные и ленточные. В большинстве магазинов продается рамная конструкция. Отличается она видом режущего элемента.
Элементы, которые нужны для изготовления пилорамы:
- пила;
- цепочка;
- электромотор;
- мотоблок;
- плита из металла;
- швеллер;
- водопроводная трубка;
- электродрель.
Как соорудить шинную пилораму?
Дисковая пилорама.
Подобное устройство состоит из станины, элементов для зажима, тележки, роликов, электродвигателя, шины и пилки. Станина пилорамы имеет маленький вес, поэтому ее легко перевозить в багажнике автомобиля. Шинную пилораму можно с легкостью перенести и смонтировать поблизости с заготовкой, которую необходимо распилить.
На шинной пилораме своими руками можно распилить бревна практически любой длины. Если в схеме будет предусмотрена установка большой секции, то длину заготовки можно увеличить еще на несколько метров. Такое устройство целесообразно использовать в процессе сооружения перекрытий дома. Прижимные упоры имеют простую конструкцию. Прижимы размещаются в конце и в начале заготовки, а бревно винтами прикрепляется к флажкам для упора. При распиловке можно будет опустить упорные элементы на необходимый уровень. Чертежи шинной пилорамы могут быть различными, однако самый простой из них изображен.
Штурвал устанавливается на одной из втулок звезд, которые размещаются в крайних частях направляющих элементов..jpg)
После этого можно приступить к сооружению приспособления для крепления заготовок. Для этого в трубки диаметром 3-4 см понадобится вставить штанги, которые должны входить в стопор на соответствующей высоте. Закреплять элементы можно с помощью винтов М8. Поверх штанг понадобится закрепить зажимы и прижимные элементы длиной более 1,5 см.
Тележку можно соорудить из металлической плиты толщиной 6-7 мм. На ней должен быть штурвал и уголок для упора. Далее его следует установить на ролики. В качестве цепи для перемещения тележки можно применить элемент от комбайна. Путем использования острой пилки можно гарантировать получение ровного основания распила. Подобную пилку следует закрепить на каретке, которая будет передвигаться по станине благодаря наличию рельсов.
Чертеж пилорамы с размерами.
Данный элемент можно изготовить из нескольких металлических швеллеров длиной 8 м и высотой 0,14 м. На расстоянии 1-1,5 м по длине швеллеров надо проделать углубления, в которые будут устанавливаться стяжки из кусочков трубки..jpg)
Всю конструкцию обязательно надо установить на стойки. Силовым механизмом на шинной пилораме является трехфазный электродвигатель мощностью 6 кВт. Скорость пиления составляет 18 м/с. Электрический двигатель располагается сверху на уголках, которые предварительно привариваются.
Шина и цепь на пилораме используются обыкновенные. В процессе распила жесткость шины исключает образование различных дефектов. Точность распиловки может доходить до +/-1 мм на 6 м длины. В конце следует установить удобное приспособление для фиксации бревен.
Вернуться к оглавлению
Как изготовить шинную пилораму?
Станина сооружается из швеллеров. Также используются уголки из металла и рельсы. Детали должны быть прямыми. По длине швеллеров необходимо проделать углубления диаметром порядка 15-16 мм на расстоянии 1,5 м.
Исходя из количества углублений сооружают стяжки из кусочков трубки для водоотвода. Элементы закрепляются с помощью болтов. Все составляющие собираются вместе и монтируются на стойки.
Количество стоек определяется длиной устройства. По краям стойки нужно размещать на расстоянии 1 м от конца направляющие элементы.
Схема подключения электромотора пилорамы.
Чтобы придать устройству жесткость, понадобится правильно закрепить раскосы. Далее следует смонтировать тележку, которую можно соорудить из металлической плиты. Для тележки нужно подобрать пластинки для зажима и прокладки. Данные детали будут отвечать за обеспечение беспрепятственного перемещения устройства. Важно позаботиться о том, чтобы зазор был минимальным. Стяжку прокладок следует производить при помощи болтов. Тележку рекомендуется установить на ролики.
На вале электродвигателя прессуется металлический профиль с несколькими ручьями. Усилие от мотора через 2 ремня передается на шкив, который располагается на кронштейне для резки. Ведомый шкив передает усилие через валик, который вращается на нескольких подшипниках, на звезду и на цепочку.
Цепочка должна использоваться для перемещения тележки с пилкой и электромотором.
Сооружение шинной пилорамы своими руками является сложным процессом, однако если есть желание, то изготовить такую конструкцию сможет даже человек без соответствующего опыта работы.
Вернуться к оглавлению
Как использовать подобную конструкцию?
Далее понадобится выполнить монтаж пилорамы. Ее надо закреплять на рельсах при помощи нескольких роликов для опоры. Ролики можно соорудить из натяжителей мотоблока. Стоит помнить о том, что цепочка и шина должны предназначаться для продольного распила. Каждый день придется менять по 3-4 цепочки.
Чтобы можно было определять толщину распиливаемых заготовок, следует предусмотреть монтаж вертикального винта, в котором в процессе вращения рамка будет перемещаться с приспособлением для распила.
Поначалу размер нужно выставить по линейке, а через некоторое время будет возможность устанавливать толщину бревен по оборотам винта. В начале работы заготовку нужно закрепить согласно чертежу. Усилие, с которым по рельсу передвигается самодельная пилорама, будет небольшим.
http:
Вернуться к оглавлению
Как соорудить цепную конструкцию?
Цепную пилораму своими руками целесообразно сооружать тем людям, которые проживают в частном доме и часто выполняют ремонтные работы. Прежде всего нужно определиться с тем, где будет размещаться мини-пилорама. Данное приспособление имеет большой вес, поэтому переносить его непросто. Рекомендуется размещать конструкцию в мастерской или во дворе.
Самодельная цепная пилорама в основе имеет несколько металлических швеллеров. Высота и длина зависят от личных предпочтений хозяина. Заготовки из металла должны быть ровными. Стоит знать, что цепную пилораму своими руками можно изготовить и из бензопилы.
Чертеж такой конструкции изображен.
На расстоянии 1,2-1,5 м по длине деталей надо просверлить углубления диаметром 15 мм. Расстояние между отверстиями должно быть одинаковым. Далее нужно подготовить отрезки водопроводных трубок по 2,5 см. Для соединения стяжек со швеллерами нужны болты. Параллельно следует собрать и скрепить стойки, которые состоят из швеллеров, трубок и уголков. Количество стоек может варьироваться в зависимости от длины устройства. Для конструкции длиной 8 м нужно подготовить 4 стойки. Станину следует устанавливать так, чтобы крайние стойки размещались на расстоянии 1 м от концов направляющих элементов. Для придания конструкции горизонтального положения под стойками надо подкопать почву. Другой вариант – установить ножки на рейки или бруски.
http:
Далее на тележках надо закрепить уголки, в которых будет размещаться электродвигатель. После этого выполняется натяжение цепочки. В данном случае действия будут такими же, как и в случае сооружения шинной конструкции..jpg)
Цепную пилораму своими руками соорудить несложно, нужно лишь соблюдать последовательность действий.
Вернуться к оглавлению
Ленточная пилорама своими руками
Последовательность действий по изготовлению будет следующей:
- Прежде всего нужно выбрать помещение. Рекомендуемая площадь мастерской составляет 18 м².
- Пилка во время эксплуатации будет находиться в неподвижном состоянии. Бревно, которое будет распиливаться, укладывается на тележку, которая перемещается вручную. Поэтому предварительно надо установить раму из металла для закрепления пилы. Под ней следует уложить рельсы из уголка, по которым будет перемещаться тележка с бревном.
- Распиловка будет производиться в горизонтальной плоскости. Следует подумать над тем, каким образом будет изменяться высота размещения пилы во время распила бревна. Для этого раму можно оборудовать специальным приспособлением, которое функционирует по принципу струбцины.
- Далее изготавливается основание. В зависимости от габаритов заготовок можно использовать уголок из металла или швеллер. Понадобится обеспечить жесткую фиксацию данной каркасной конструкции к месту монтажа.
- На следующем этапе колеса крепятся к нижней части конструкции.
В зависимости от габаритов заготовок можно использовать уголок из металла или швеллер. Понадобится обеспечить жесткую фиксацию данной каркасной конструкции к месту монтажа.http:
Бюджетная конструкция подобного типа может быть с легкостью сооружена своими руками. Чтобы все выполнить правильно, нужно определиться с тем, какой тип пилорамы будет сооружаться. Если следовать технологии, то можно сделать пилораму своими руками за несколько дней.
