Дисковая пила для пилорамы – Дисковые пилы по дереву

Дисковые пилы для угловых дисковых пилорам Pilana BLACK (Чехия)

Полное описание

Назначение:

Дисковые пилы Pilana BLACK с твердосплавными напайками предназначены для радиального распила мороженной, сырой и древесины естественной влажности твердых и мягких пород на угловых дисковых пилорамах.

Область применения:

Рекомендуются для всесезонной распиловки бревен на обрезные пиломатериалы экспортного качества, радиального бруса, многослойного бруса, заготовок для всевозможных погонажных изделий, паркета при индивидуальной раскройке бревен с отбраковкой сердцевины. Применяются на станках:«Гризли», «Барс», «StrojCad» UH-500, UP-700, KP-58, DKP-6, «Тондо» Ц2УБС, «Universal», «Алтай», ПДУ-2, Woodwer, DISCOVERY, Фрегат, Гепард и др.

Схема обработки:

Конструктивные особенности:

Все дисковые пилы имеют необходимые технологические отверстия с зенковками для каждой марки станка, подготовленные лазером на заводе Pilana.

Примечание:

На участке подготовки режущего инструмента могут быть проведены следующие работы:

  • Расточка посадочного отверстия
  • Проточка шпоночного паза
  • Сверление отверстия под штифт
  • Заточка дисковых пил с твердосплавными напайками

Пилы для станков Tiger GS-600

Наружный диаметр,
мм
Посадочный диаметр,
мм
Толщина напайки,
мм
Толщина тела пилы,
мм
Количество зубьев
600504,83,524+6
600504,83,518+6
600505,64,024+6
600505,64,018+6

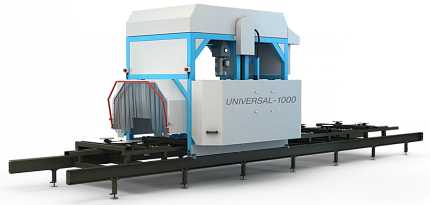

Пилы для станков UNIVERSAL-1000

Наружный диаметр,
мм
Посадочный диаметр,
мм
Толщина напайки,
мм
Толщина тела пилы,
мм
Количество зубьев
450554,42,824+6
500555,23,224+6
550555,53,524+6
450554,42,818+6
500555,23,218+6
550555,53,518+6

Пилы для станков Гризли

Наружный диаметр,
мм
Посадочный диаметр,
мм
Толщина напайки,
мм
Толщина тела пилы,
мм
Количество зубьев
400384,42,818+4
450384,8318+6
400384,42,818+4
450384,8324+6
500385,23,224+6
450354,8318+6
450354,8324+6
6303563,918+6
6303563,924+6
7653563,924+6

Пилы для станков БАРС

Наружный диаметр, ммПосадочный диаметр, ммТолщина напайки, ммТолщина тела пилы, ммКоличество зубьевМарка станка
450554,42,824+6UH-500
500555,23,224+6UH-500
550555,53,524+6UH-500
7005563,924+6UP-700
500305,23,218+6
DKP-6
550305,53,518+6DKP-6
700356,03,924+6KP-58

Пилы для станков StrojCad UH-500, UP-700, DKP 6, КР 58

Наружный диаметр, ммПосадочный диаметр, ммТолщина напайки, ммТолщина тела пилы, ммКоличество зубьевМарка станка
450554,42,824+6UH-500
500555,23,224+6UH-500
550555,53,524+6UH-500
7005563,924+6UP-700
500305,23,218+6DKP-6
550305,53,518+6DKP-6
700356,03,924+6KP-58

Пилы для станков «Тондо» Ц2УБС, Алтай, ПДУ-2, Woodwer (Вудвер), DISCOVERY, Фрегат, Гепард и др.

Наружный диаметр,
мм
Посадочный диаметр,
мм
Толщина напайки,
мм
Толщина тела пилы,
мм
Количество зубьев
500505,23,218
550505,53,518
560505,53,518
450504,42,818+6
500505,23,218+6
550505,53,518+6
560505,53,518+6
450504,42,824+6
500505,23,224+6
550505,23,524+6
560505,53,524+6

freza93.ru

ДИСКОВЫЕ ПИЛЫ ПО ДЕРЕВУ | Пилы для пилорам и станков

 Наша компания поставляет дисковые пилы по дереву для любых станков: многопильные станки, кромкообрезные станки, торцовочные станки, брусовальные станки, дисковые пилорамы и др.  Дисковые пилы имеют твердосплавные напайки на зубьях. Есть диски с подрезными ножами и без них. Цены на диски от бюджетных до премиум.

На нашем складе имеются дисковые пилы по дереву диаметром от 250 мм до 1100мм.  Подробнее о параметрах дисков и ценах Вам расскажут по тел. +7-922-023-88-55

Прайс лист на дисковые пилы-май 2018:

Доставку дисковых пил производим по графику. График уточняйте.

pilorama-ekt.ru

пилорама из цепной пилы и циркулярка из дисковой

Собственная пилорама – это прибыльное устройство, так как древесина является одним из самых востребованных строительных материалов. Существует два варианта получить пилораму: изготовить самостоятельно или купить в магазине. Конечно же, второй вариант проще, но первый имеет больше плюсов. В первую очередь, самоделка из цепной электропилы – это более дешевое изделие, кроме того, такое устройство будет полностью соответствовать требованиям владельца.

Ниже будет представлено два варианта самодельных пил: шинная пилорама из электропилы и циркулярка из ручной дисковой пилы. Для изготовления первой придется совершить некоторые покупки, а также запастись сварочным аппаратом, второй вариант вполне можно изготовить из материалов, которые наверняка найдутся у любого хозяина в гараже или на участке.

Виды пилорам

Пилорамы, которые продают в магазине – это отличные производительные устройства с большим функционалом, рассчитанные на большие объемы дерева. Такой инструмент может окупиться через 2-3 месяца, однако он не целесообразен, если использование будет исключительно в бытовых целях. В таком случае ее можно сделать своими руками из небольшой электропилы.

В настоящее время на рынке инструментов можно найти три вида пилорам:

Дисковые пилы — одни из самых распространенных в хозяйстве. Их минус заключается в высокой стоимости качественных дисков, а также относительно большом объеме отходов. Ленточные пилы самые экономичные, они не боятся плохой погоды, оставляют мало отходов, но при этом имеют сложное устройство, что делает их изготовление их в домашних условиях очень тяжелой задачей. Самый простой вариант пилорамы из электропилы – это шинная, они отличаются элементарным устройством, а также могут обрабатывать большие объемы древесины любой толщины.

Самостоятельное изготовление шинной пилы

Для того чтобы сделать пилораму самостоятельно, потребуются чертежи и определенные расчеты. Процесс изготовления не отличается особой сложностью, единственный момент – наличие всех необходимых ресурсов. Естественно, самодельная пилорама будет уступать по характеристикам заводским продуктам. Однако

для изготовления балок и досок отлично подойдет.

Для изготовления шинной пилы потребуются определенные материалы:

  • металлические рельсы;
  • металлические трубки с разным диаметром;
  • электромотор;
  • шина от бензопилы;
  • ведущая звездочка (также подойдет от бензопилы).

В качестве электромотора можно использовать любой двигатель, например, от полупрофессиональной электрической пилы, от старой крупорушки или же приобрести специально.

Если выбор упадет на покупной вариант, то для бытовых нужд идеально подойдет трехфазный электродвигатель мощностью 5,5 кВт.

Сборка режущей части

Режущая часть представлена шиной и электродвигателем, соединенными между собой. Вся конструкция помешается в металлическую рамку, которая крепится на вертикальную прочную ось. Иными словами, рамка, в которой заключена пила, будет иметь возможность двигаться по вертикали внутри еще одного каркаса. Это движение будет происходить за счет направляющей оси.

Первым этапом станет

изготовление каркаса, в котором будет установлена шина. Каркас имеет форму прямоугольника. С одной стороны шины он крепится к вертикальной оси, которая обеспечивает вращение.

Звездочка, которая обеспечивает движение шины, имеет центральное отверстие. В него нужно вставить ось из крепкого сплава, который обладает высокой прочностью. Отлично подойдет низкоуглеродистая сталь. Ось противостоит движению шины по горизонтали, то есть сама шина имеет горизонтальное положение в пространстве, а ось вертикальное. С двух сторон на ось одеваются подшипники вплотную к шине — это помогает избежать вертикального смещения режущей части. После этого сверху одеваются втулки, которые зажимают подшипники.

Верхняя часть оси крепится к металлическому профилю. Противоположная часть профиля приваривается к рамке, в которой устанавливается электродвигатель. Таким образом, прямоугольник формируется следующим образом: нижняя часть – шина, с двух сторон от нее ось и электродвигатель, верхняя часть – планка.

Такая конструкция не позволяет шине во время работы давать люфт.

Электромотор и ведущий барабан крепятся в противоположной части от оси

. Для их крепления к шине понадобятся оставшиеся детали от электропилы. Электромотор устанавливается на жесткий корпус. Здесь следует учесть большую вибрацию, а значит, основа для двигателя должна быть очень жесткой. Со стороны двигателя приваривается металлическая ось или жесткий профиль. Именно за счет него вся режущая конструкция будет перемещаться по вертикали, чтобы обеспечить распил бревна в нужном месте.

Перенос корпуса с пилой на основу

Следующим этапом является перенос всей конструкции на основной каркас, который имеет форму параллелепипеда. Этот каркас устанавливается на ролики, которые будут двигаться по рельсам и распиливать бревно. Боковые стороны представляются собой сваренную рамку из толстого металла. Сверху они скрепляются между собой. Иными словами, вид спереди будет напоминать букву П, установленную на рельсы.

Расстояние между боковыми стойками равняется 1-1,5 метрам и рассчитывается, исходя из длины шины: оно должно быть немного больше. Сами боковые стойки имеют такую ширину, чтобы внутри можно было установить конструкцию с режущей основой. Если эта конструкция имеет ширину 60 см, то ширина боковых граней должна быть такой же. Делается этого с тем расчетом, что внутри одной из стоек будет установлена пила. Ось, по которой она двигается, крепится сверху и снизу внутри боковой рамки.

Таким образом, движение по вертикали обеспечивается за счет оси. Движение по горизонтали происходит с помощью роликов, которые катятся по рельсам.

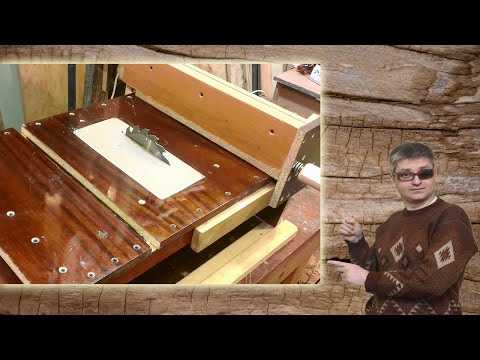

Изготовление циркулярной пилы из ручной дисковой

Для домашнего мастера наличие дома циркулярной пилы — вопрос жизненной важности. Сделать ее вполне реально своими руками. Самый простой вариант сделать циркулярную пилу – это использовать ручную дисковую пилу. Для изготовления станка конструкцию уже имеющейся пилы переделывать не нужно. Достаточно изготовить для нее стол. Очевидно, что пила будет закреплена под столешницей, а диск через специальное отверстие находится над ней.

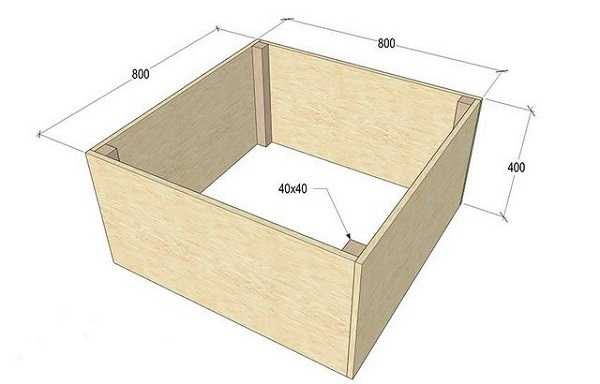

Для изготовления стола понадобятся деревянные бруски 40*40 и фанера. Делается квадратное основание с длиной сторон 80 см и высотой 40 см.

В качестве столешницы берется квадратный лист фанеры, лучше всего использовать лакированную или ламинированную — она обеспечивает гладкость и легкое скольжение. В центральной части делается пропил для диска. По углам заранее просверливаются отверстия для крепления столешницы к столу.

Снизу к столешнице крепится дисковая ручная пила. Легче всего это сделать болтами. Шляпки нужно тщательно утопить в поверхности.

Для включения пилы требуется зафиксировать на ней кнопку включения, а вилку питания вставить в розетку, которая будет подключена к кнопке пуска.

Для удобства использования можно с одной из сторон прикрепить металлический уголок, который послужит продольным упором. Для его передвижения можно сделать пропилы под прямым углом к диску, а перемещение осуществлять, ослабляя и затягивая болты, которые фиксируют этот упор.

Циркулярка из электропилы – это простой и недорогой вариант для домашнего использования. Конечно, при установке инструмента толщина столешницы украдет немного от диска, но в целом, для бытовых нужд этого варианта вполне хватит.

tehnika.expert

пилы для дисковых пилорам



Главная

Поиск:

Loading...


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА


Денди Купить| Dendy Купить игровую приставку

ПАРТНЁРЫ


Сообщество


пилы для дисковых пилорам .

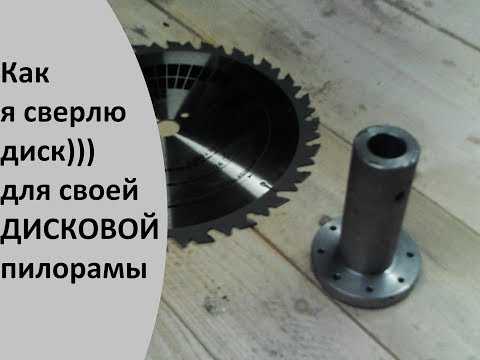

сверлим диск для дисковой пилорамы

Нажми для просмотра
я в соцсетях: Кто хочет помочь в развитии, то вам сюда ...



Тэги:

Пилы дисковые для дисковой пилорамы

Нажми для просмотра
пилорамы #main экскаватор ы тел.



Тэги:

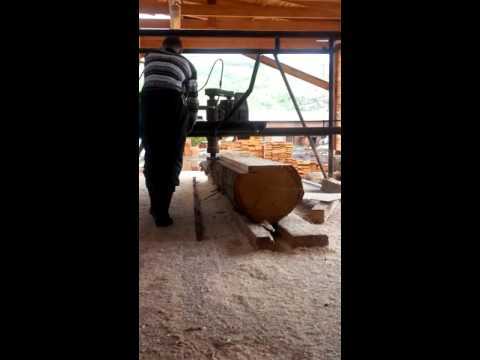

Пилорама дисковая угловая.

Нажми для просмотра
В каталоге нашей компании Вы найдёте дисковые пилы: - для малошумног о форматного пиления - для форматной.. .



Тэги:

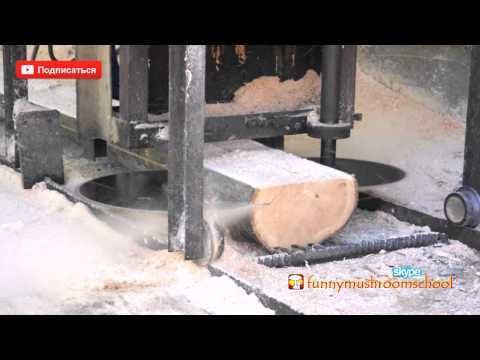

Дисковые пилы

Нажми для просмотра
Вот так выглядит работа дисковой пилорамы. Уникальная простота и эффективно сть работы такой пилорамы...



Тэги:

Как сделать ПИЛОРАМУ самому.Работа на дисковой пилораме.Как работает пилорама на пилах.

Нажми для просмотра
В самом конце видео я разыгрываю ножик FlexCut! --- И хотя у меня есть хороший распиловоч ный станок, мне понадоби...



Тэги:

Самый простой распиловочный станок в Мире!

Нажми для просмотра
Как сделать из обычной дисковой пилы "мартышк и" хорошую стационарн ую циркулярку . Так же по ссылке можно...



Тэги:

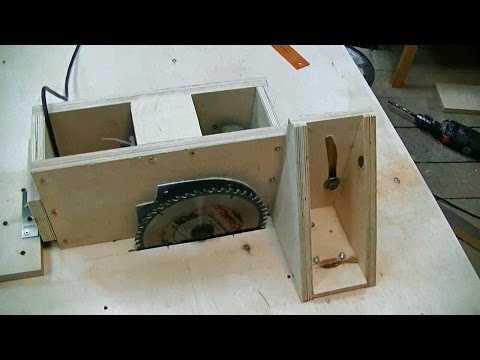

Циркулярка из дисковой пилы

Нажми для просмотра
За не имением дорогих деревообра батывающих станков, соорудил такую вот штуку) На данной пиле уже сделал...



Тэги:

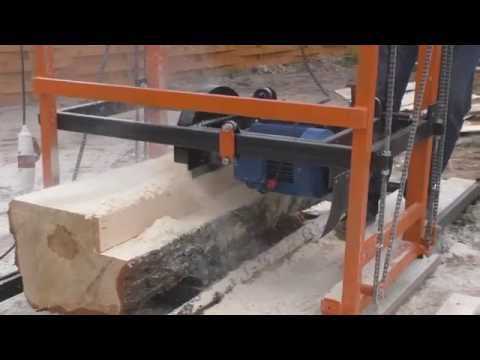

Дисковая ПИЛОРАМА из ручной ЦИРКУЛЯРКИ

Нажми для просмотра
Всеинструм енты расскажут за счет чего можно повысить точность распилов. Ссылка на товар: ...



Тэги:

Дисковые пилы - точность реза

Нажми для просмотра
Циркулярна я пила. Какие возможност и используют нечасто. Подпишитес ь на рассылку сайта: ...



Тэги:

Циркулярная пила. Простые вещи.

Нажми для просмотра
Дисковые пилы: .



Тэги:

Дисковые пилы GASS(ASPI)

Нажми для просмотра
Самодельну ю циркулярку (распилово ный или пильный станок) можно сделать своими руками из ручной дисковой...



Тэги:

Пилорама дисковая под любую пилу 500 ÷ 560 для работы с генератором на деляне

Нажми для просмотра
Собственны й вариант циркулярно го стола + каретка для поперечног о реза! Видео руководств а по самостояте льн...



Тэги:

Самодельная циркулярная пила своими руками (циркулярка, распиловочный стол)

Нажми для просмотра
Работа самодельно й дисковой пилорамы. Изготовить её самим не составит труда, устройство проще некуда.П...



Тэги:

Пилорама дисковая 560 630мм один человек листвяк д250мм

Нажми для просмотра
Простой и надежный станок из доступных агрегатов и подручных материалов . Дополнение к ролику тут..



Тэги:

Циркулярный стол из ручной циркулярной пилы своими руками

Нажми для просмотра
Дисковые пилорамы и заточное оборудован ие для пил от производит еля!!



Тэги:

Самодельная дисковая пилорама. Проще некуда!

Нажми для просмотра
Показан процесс изготовлен ия циркулярки из обычной китайской дисковой пилы.



Тэги:

Круглопильный станок из дисковой пилы интерскол

Нажми для просмотра
Простой параллельн ый упор (линейка) для дисковой пилы.Линей а на циркулярну ю пилу (вариант от AlfFisher):https://w ww....



Тэги:

Дисковые пилы ASPI(GASS)

Нажми для просмотра
Ребятя, искреннее спасибо тем, кто пережевает за соблюдение ТБ при ...



Тэги:

Заточной станок для дисковых пил до 700мм" rel="spf-prefetch

Нажми для просмотра
Описание отсутсвует



Тэги:

Циркулярка из ручной дисковой пилы ЗУБР своими руками" rel="spf-prefetch

Нажми для просмотра
Описание отсутсвует



Тэги:

Простой параллельный упор (линейка) для дисковой пилы" rel="spf-prefetch

Нажми для просмотра
Описание отсутсвует



Тэги:

Пилорама дисковая под любую пилу 560 - 630 мм" rel="spf-prefetch

Нажми для просмотра
Описание отсутсвует



Тэги:

Переделка ручной дисковой пилы Интерскол в циркулярную настольную" rel="spf-prefetch

Нажми для просмотра
Описание отсутсвует



Тэги:


funer.ru

Узнайте преимущества углового дискового пиления!

Преимущества угловых дисковых пилорам.

В данной статье мы рассмотрим преимущества дискового пиления перед альтернативными вариантами. Главное, нужно понять, что чудес не бывает. Купить угловую дисковую пилораму не достаточно. Для того, чтобы реально получать выгоду от пиления на дисковой пилораме, нужно установить ее на подготовленный фундамент, правильным образом установить и закрепить станину, проверить регулировки основных узлов, обучить оператора и т.д.

Угловая дисковая пилорама благодаря техническим возможностям заменяет, как минимум работу 3-х станков, т.к. за 1 проход каретки вы получаете готовый обрезной пиломатериал, т.е. можно считать угловую дисковую пилораму полностью готовым производством.

Областью целесообразного применения углового пиления считается производство обрезного пиломатериала (особенно радиального), заготовок для различных видов погонажных изделий, паркета или многослойного бруса, индивидуальный раскрой бревна с выбраковкой отходов (например, сердцевины).

Преимущества угловых дисковых пилорам

Отличные геометрические показатели пиления

Погрешность на длине бревна 6000 мм составляет не более 0,5 мм. При условии, что все узлы станка необходимым образом отрегулированы, а станина надежно закреплена на фундаменте

Выход полезного пиломатериала до 85%

Угловое пиление и использование схем индивидуального раскроя бревна позволяет получить из бревна максимальных выход деловой древесины с минимальным количеством обрезков

Бревно не нужно кантовать

Лишние операции во время пиления тормозят весь процесс. Остановка станка, кантование бревна, повышает усталость подсобных рабочих, что приводит к потере эффективности.

Не секрет, чем больше людей прикоснулись к сырью, тем выше себестоимость готового продукта.

Высокая скорость пиления

Скорость пиления дисковыми пилами выше, чем у ленточных пилорам, т.к. дисковые пилы способны выдержать большую нагрузку, чем ленточные пилы.

Только не стоит забывать, что ленточные пилы дешевле, чем дисковые пилы, поэтому если вы пилите круглый лес, как бывает, с попавшими в него пулями и т.д., лучше использовать более дешевый способ пиления ленточными или рамными пилами.

Универсальность

Угловая дисковая пилорама благодаря своим технических возможностям заменяет, как минимум 3 станка: ленточную пилораму, кромкообрезной и горбыльно-ребровой станок. Для распиловки твердых пород древесины, как правило, используют дисковые пилорамы, т.к. ленточные пилы не способны распилить твердые породы с точной геометрией.

Легкость обучения управлению станком дает возможность сократить время на поиск оператора.

Большой ресурс дисковых пил позволяет экономить драгоценное время на подготовку инструмента.

Станок не нужно останавливать каждые 2 часа для смены инструмента, как на ленточной пилораме.

Экономия расходов

Так как угловая дисковая пилорама уже является готовым производством, для ее установки требуется меньшее пространство, чем для установки тех же 3-х станков, что значительно сокращает расходы на электроэнергию. Для работы на угловой пилораме требуется всего 3 человека, найти их и обучить на много проще, чем 6-7 рабочих. Стоимость пиломатериала, получаемого от дисковой пилорамы выше, чем от ленточной пилорамы, т.к. обрезная доска получается на уровне строганной.

Про ленточные пилорамы с широкими ленточными пилами.

Есть миф, что ленточные пилорамы с широкими ленточными пилами, такие как Mebor, Wravor и т.д. имеют высокую эффективность для распиловки твердых пород и больших диаметров древесины и их можно сравнивать с дисковыми пилорамами. Но не забывайте о важных моментах: шкивы на таких пилорамах подвержены такому же износу, как и другие ленточные пилорамы, они имеют диаметр от 1000 мм и огромный вес. Для того чтобы такие шкивы отшлифовать и отбалансировать, необходимо специальное оборудование, которое имеется у очень немногих, поэтому стоимость таких работ очень высока. Теперь посчитайте сколько времени и денег вы потратите на снятие и установку таких шкивов, время и стоимость на перевозку до места шлифовки и балансировки, а это точно будет не рядом с вами, стоимость и срок выполнения работ и т.д. Вот вы и получаете ту самую сомнительную «эффективность».

Выводы и рекомендации:

  1. Угловое дисковое пиление имеет высокую эффективность, по сравнению с альтернативными вариантами.
  2. Радиальный распил можно произвести только на угловых дисковых пилорамах.
  3. Стоимость инструмента для угловых дисковых пилорам выше, чем для ленточных пилорам с узкими пилами, поэтому нужно смотреть на качество входящего сырья.
  4. На угловых пилорамах рекомендуется распиливать бревна диаметром от 360 мм и более, для меньших диаметров лучше использовать брусовальные и лафетно-раскроечные станки.

Пожалуйста, авторизуйтесь, чтобы оставить комментарий.

fw-stanki.ru

Дисковые пилы / Ленточная пилорама www.pilorama1.ru

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+


Фотогалерея:

Внимание! Информация на сайте ни при каких условиях не является публичной офертой.
Предлагаем дисковые пилы мировых и отечественных производителей.

Пилы в ассортименте, для оборудования изготавливаемого  Группой Компаний Тайга г. Новосибирск (пилорамы дисковые, многопилы, кромкообрезные, торцовочные, горбыльно-ребровые станки).

Стоимость дисковых пил на 22.07. 2016
        ПИЛЫ ДИСКОВЫЕ Кол-во Прайс (новаяцена)
            Пила дисковая 300х50х3,2/2,2 z18+4 94.1 5000 RUB
            Пила дисковая 400*50*24+4 7500RUB
            Пила дисковая 400*50*18+4 8500 RUB
            Пила дисковая 450*50*24 4500 RUB
            Пила дисковая 450*50*24+6 8500 RUB
            Пила дисковая 450*50*24+4 8500 RUB
            Пила дисковая 500*50*3,0/4,5*36 (по запросу) RUB
            Пила дисковая 500*50*30 (по запросу) RUB
            Пила дисковая 500*50*48 (по запросу)  RUB
            Пила дисковая 500*50*56 (по запросу)  RUB
            Пила дисковая 500*50*24+6 7000 RUB
            Пила дисковая 500х50х24 5200 RUB
            Пила дисковая 560х50х3,6 Z=24 ГМЗ СН (по запросу)  RUB
            Пила дисковая СASS 450*30*3,0/4,8*24+4НМ BARS (Применяется на пилораме дисковой "Тайга ДП-2") (по запросу)  RUB

www.pilorama1.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
