Различия между фланцами по ГОСТ, DIN, ANS: что важно знать

Большой популярностью сейчас пользуется фланец из нержавеющей, углеродистой, легированной, хладостойкой стали, который изготавливается как по отечественным, так и по европейским и американским стандартам. Фланец представляет собой металлические диски, которые созданы для скрепления цилиндров, труб и других пустотелых предметов. Довольно часто при помощи этой конструкции скрепляются листы. Причем для такого крепления совсем необязательно, чтобы фланец был именно в форме диска. Зачастую при использовании металлической конструкции для крепления в трубах она остается в таком же виде и не обтачивается на токарном столе. Однако для каждого применения есть свои правила и стандарты. Если фланец используется для соединения двух предметов, то мастерам не обойтись без использования мягких материалов.

Преимущество металлической конструкции заключается в том, что стальные фланцы обеспечивают герметичную сборку или разборку соединения отдельных участков труб, емкостей, аппаратов, техники и других элементов, которые транспортируют жидкие или газообразные вещества. Стоит отметить, что рассматривать фланцы как способ самого крепления – это ошибка, они скорее, как опора и вступают в роли дополнения к креплению.

Особенности использования фланца по отечественным стандартам

Отечественный фланец ГОСТ – один из самых главных стандартов, который регулирует использование стальных фланцев в быту и на производстве. Сейчас есть довольно большое количество документов, которые инструктируют, как и в каких условиях необходимо использовать конструкцию. К примеру, популярными являются такие ГОСТы:

• ГОСТ 33259-2015;
• ГОСТ 28759. 2-90;
• ГОСТ 28759.4-90;
• ГОСТ 28759.1-90;
• ГОСТ 28919-91.

Каждый из типов ГОСТа относится к определенному виду изделия. В основном специалисты выделяют ответные, плоские, стальные, свободные, резьбовые фланцы, в также фланцевые соединения, изделия для АЭС, ТЭС.

Особенности европейских стандартов

Стальные фланцы изготавливаются на производстве не только по отечественному ГОСТу, но и по правилам, которые диктуют стандарты DIN. Европейские стандарты разработаны не для одного определенного вида фланца, который наиболее часто применяется в быту и на производствах, а для каждого условного давления. Профессионалы знают каждый европейский стандарт, которым обладает фланец DIN, поскольку пользуются ими довольно часто.

В основном стандарты DIN разработаны для таких видов стальных фланцев:

• плоское стальное изделие на приварном кольце;
• фланец на приварном встык кольце;
• воротниковый фланец;
• стальной приварной воротниковый фланец;
• фланец с резьбой;
• стальное изделие в виде заглушки.

Особенности использования фланца по американским стандартам

ANSI – популярные американские стандарты. Если следовать им, то стоит отметить, что фланец ANSI измеряется исключительно в дюймах, поэтому высчитывать диаметр данных изделий необходимо только в них. Что касается условного давления стального изделия, то оно может обозначаться различными классами от 150 до 20000. Изготавливают конструкции на больших зарубежных производствах преимущественно по общепринятым стандартам ANSI. Более детальную информацию можно найти в специальных таблицах, в которых расписан класс давления, условный проход, значения проходов и многое другое.

В работе с созданием стальных конструкций соблюдение стандартов играет важную роль, поскольку влияет на дальнейшее применение заготовок и их качество, износостойкость. Если игнорировать все эти моменты, то можно допустить серьезные ошибки.

Фланцы DIN

Фланцы DIN Производство и обработка готового раствора должны быть заключены, чтобы производительность продукта была оптимальной.

• Типы фланцев согласно DIN EN 1092-1

Размеры фланцев DIN

На пневматической маркировочной машине, принадлежащей Sunny Steel Factory, все фланцы доступны для клиентов с бесплатным типом продукции, клиенты могут запросить маркировку материала, давления, калибра, производственных стандартов или клиента, чтобы предоставить собственный специальный текст.

Номинальный диаметр фланца	Номинальное давление (PN)
**Номинальный размер трубы BSP	ПН6	РН10	РН16	РН25	PN40
Ду 10	75	90	90	90	90	Н.Д.
3/8 дюйма	50	60	60	60	60	PCD (болтовая окружность)
	4 х 11	4 х 14	4 х 14	4 х 14	4 х 14	Количество отверстий x диам. отверстий
Ду 15	80	95	95	95	95	Н.Д.
1/2 дюйма	55	65	65	65	65	PCD (болтовая окружность)
	4 х 11	4 х 14	4 х 14	4 х 14	4 х 14	Количество отверстий x диам. отверстий
Ду 20	90	105	105	105	105	Н.Д.
3/4″	65	75	75	75	75	PCD (болтовая окружность)
	4 х 11	4 х 14	4 х 14	4 х 14	4 х 14	Количество отверстий x диам. отверстий
Ду 25	100	115	115	115	115	Н.Д.
1″	75	85	85	85	85	PCD (болтовая окружность)
	4 х 11	4 х 14	4 х 14	4 х 14	4 х 14	Количество отверстий x диам. отверстий
Ду 32	120	140	140	140	140	Н.Д.
1 1/4″	90	100	100	100	100	PCD (болтовая окружность)
	4 х 14	4 х 18	4 х 18	4 х 18	4 х 18	Количество отверстий x диам. отверстий
Ду 40	130	150	150	150	150	Н.Д.
1 1/2 дюйма	100	110	110	110	110	PCD (болтовая окружность)
	4 х 14	4 х 18	4 х 18	4 х 18	4 х 18	Количество отверстий x диам. отверстий
Ду 50	140	165	165	165	165	Н.Д.
2 дюйма	110	125	125	125	125	PCD (болтовая окружность)
	4 х 14	4 х 18	4 х 18	4 х 18	4 х 18	Количество отверстий x диам. отверстий
Ду 65	160	185	185	185	185	Н.Д.
2 1/2 дюйма	130	145	145	145	145	PCD (болтовая окружность)
	4 х 14	4 х 18	4 х 18	8 х 18	8 х 18	Количество отверстий x диам. отверстий
Ду 80	190	200	200	200	200	Н.Д.
3 дюйма	150	160	160	160	160	PCD (болтовая окружность)
	4 х 18	8 х 18	8 х 18	8 х 18	8 х 18	Количество отверстий x диам. отверстий
Ду 100	210	220	220	235	235	Н.Д.
4 дюйма	170	180	180	190	190	PCD (болтовая окружность)
	4 х 18	8 х 18	8 х 18	8 х 22	8 х 22	Количество отверстий x диам. отверстий
Ду 125	240	250	250	270	270	Н.Д.
5 дюймов	200	210	210	220	220	PCD (болтовая окружность)
	8 х 18	8 х 18	8 х 18	8 х 26	8 х 26	Количество отверстий x диам. отверстий
Ду 150	265	285	285	300	300	Н.Д.
6 дюймов	225	240	240	250	250	PCD (болтовая окружность)
	8 х 18	8 х 22	8 х 22	8 х 26	8 х 26	Количество отверстий x диам. отверстий
Ду 175		315	315	330	350	Н.Д.
7 дюймов		270	270	280	295	PCD (болтовая окружность)
		8 х 22	8 х 22	12 х 26	12 х 30	Количество отверстий x диам. отверстий
Ду 200	320	340	340	360	375	Н.Д.
8 дюймов	280	295	295	310	320	PCD (болтовая окружность)
	8 х 18	8 х 22	12 х 22	12 х 26	12 х 30	Количество отверстий x диам. отверстий
Ду 250	375	395	405	425	450	Н.Д.
10 дюймов	335	350	355	370	385	PCD (болтовая окружность)
	12 х 18	12 х 22	12 х 26	12 х 30	12 х 33	Количество отверстий x диам. отверстий
Ду 300	440	445	460	485	515	Н.Д.
12 дюймов	395	400	410	430	450	PCD (болтовая окружность)
	12 х 22	12 х 22	12 х 26	16 х 30	16 х 33	Количество отверстий x диам. отверстий
Ду 350	490	505	520	555	580	Н.Д.
14 дюймов	445	460	470	490	510	PCD (болтовая окружность)
	12 х 22	16 х 22	16 х 26	16 х 33	16 х 36	Количество отверстий x диам. отверстий
Ду 400	540	565	580	620	660	Н.Д.
16 дюймов	495	515	525	550	585	PCD (болтовая окружность)
	16 х 22	16 х 26	16 х 30	16 х 36	16 х 39	Количество отверстий x диам. отверстий
Ду 500	645	670	715	730	755	Н.Д.
20 дюймов	600	620	650	660	670	PCD (болтовая окружность)
	20 х 22	20 х 26	20 х 33	20 х 36	20 х 42	Количество отверстий x диам. отверстий
Ду 600	755	780	840	845		Н.Д.
24 дюйма	705	725	770	770		PCD (болтовая окружность)
	20 х 24	20 х 27	20 х 33	20 х 36		Количество отверстий x диам. отверстий

Фланцы DIN Нормы

Все сырье, полученное нашей компанией, подвергается химическим и физическим испытаниям и взвешивается сразу же после получения, только после этого они принимаются на склад.

Фланцы с приварной шейкой обычно называют фланцем с высокой ступицей.

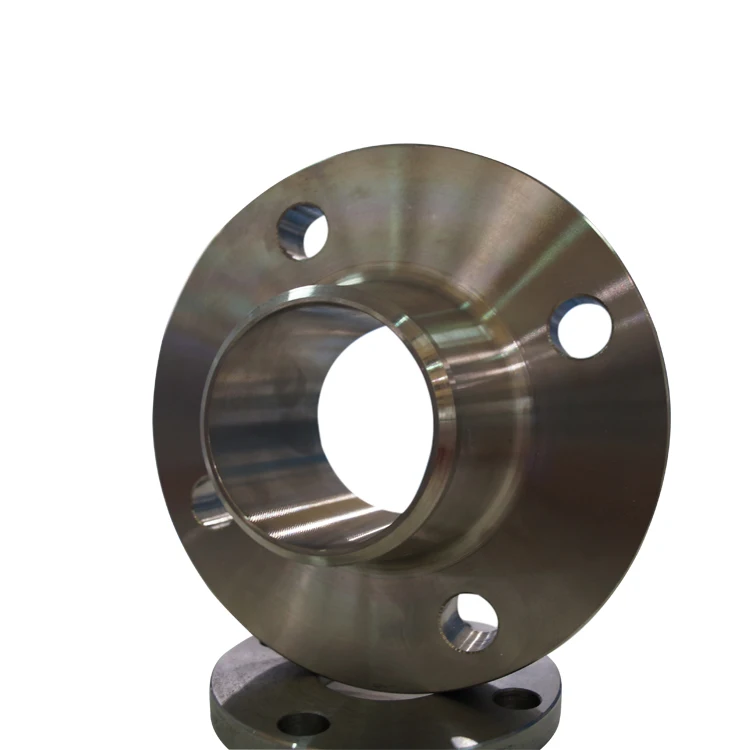

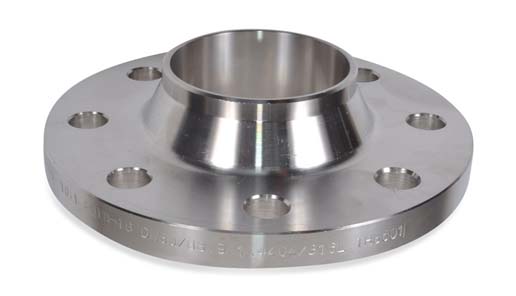

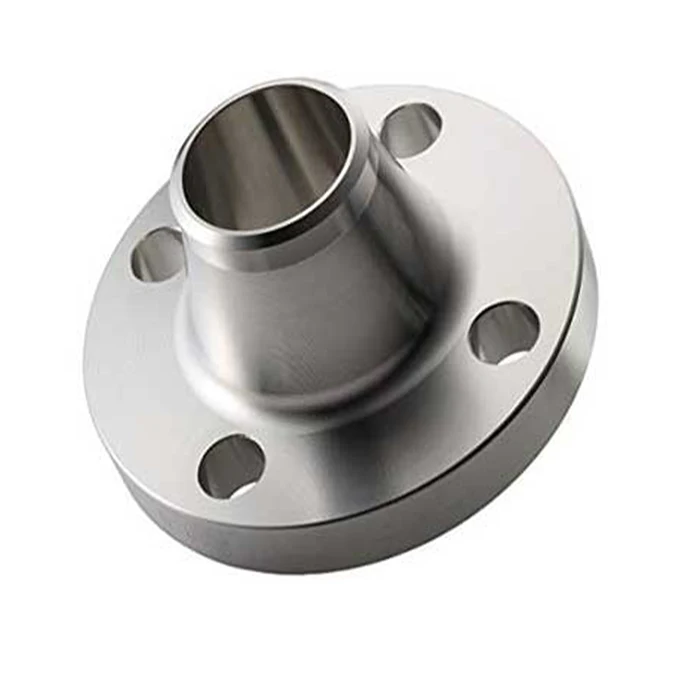

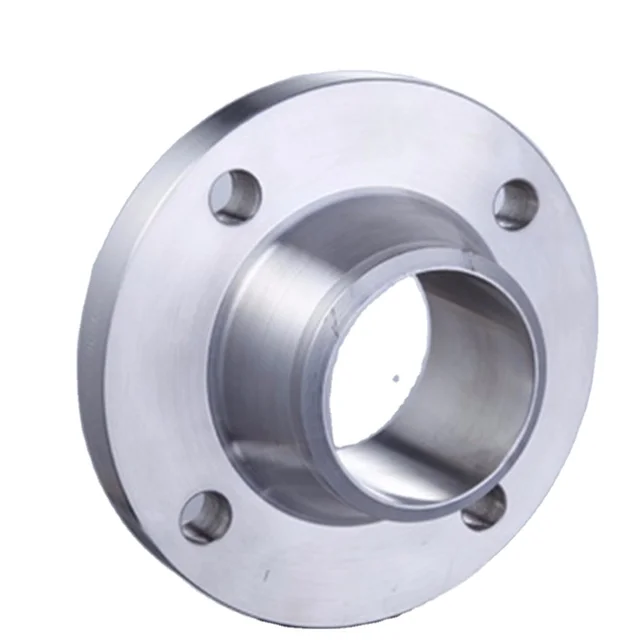

Фланцы с приварной шейкой

Фланец с приварной шейкой (также известный как фланец с высокой ступицей и фланец с конической ступицей) представляет собой тип фланца.

• BS 3293 Класс 150 WN Фланец
• BS 3293 Класс 300 WN Фланец
• BS 3293 Класс 600 WN Фланец
• DIN 2631 Ру 6 Фланец
• DIN 2632 Ру 10 Фланец
• DIN 2633 Ру 16 Фланец
• DIN 2634 Ру 25 Фланец
• DIN 2635 PN40 Фланец

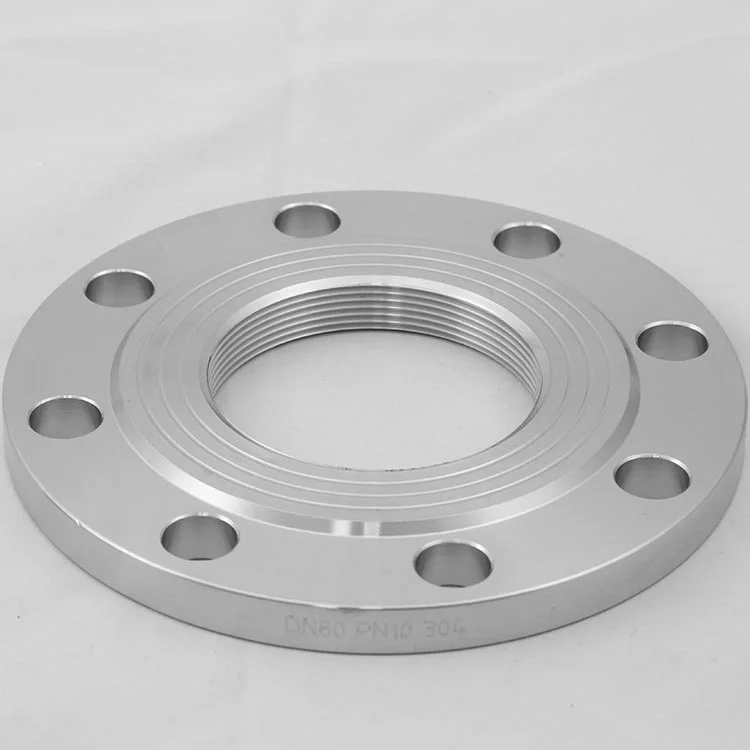

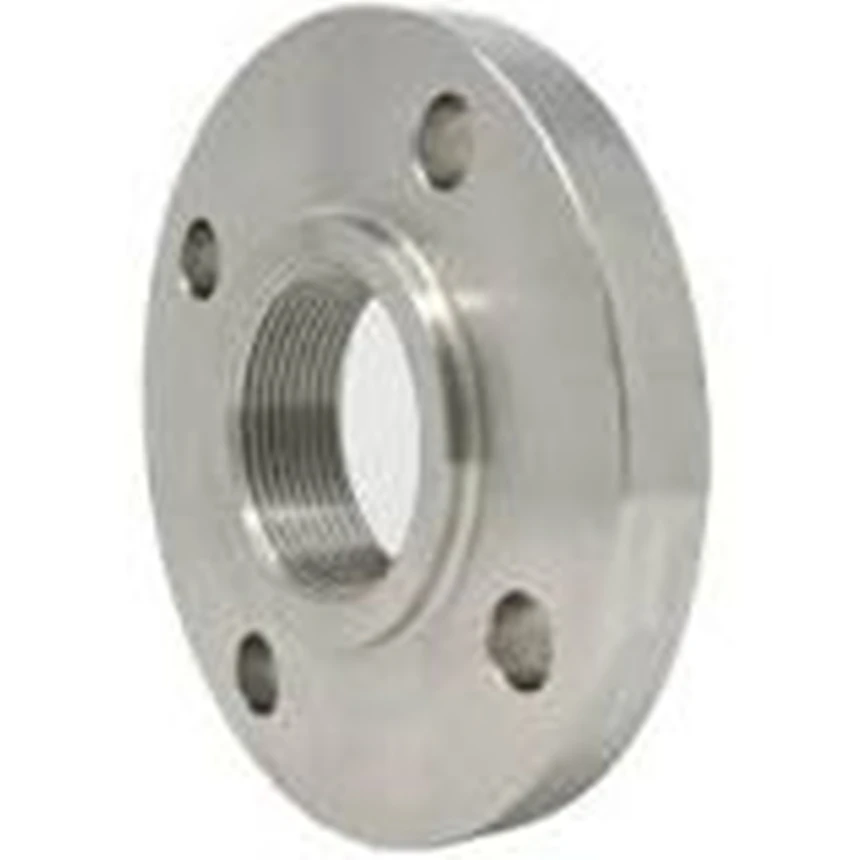

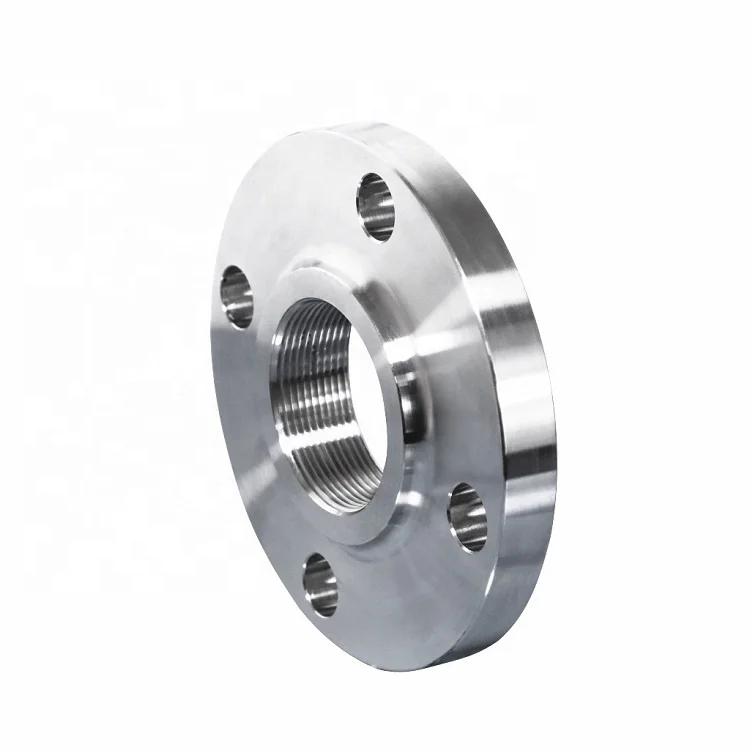

Резьбовые фланцы

Резьбовые фланцы широко востребованы в качестве трубных фланцев, т.е. называются резьбовыми трубными фланцами, используемыми в различных промышленных целях.

• Фланец DIN 2565 PN6
• DIN 2566 PN10 Фланец

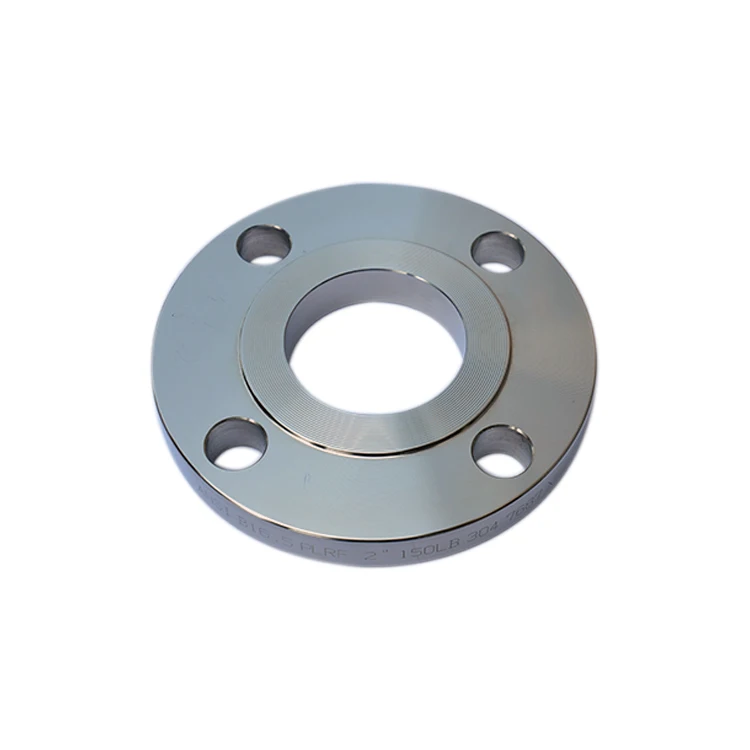

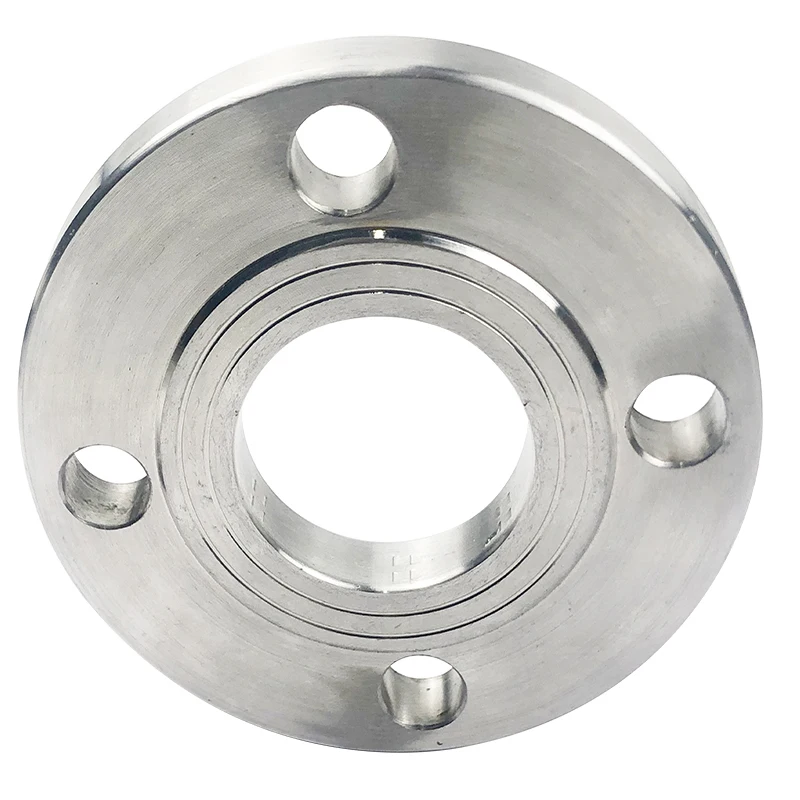

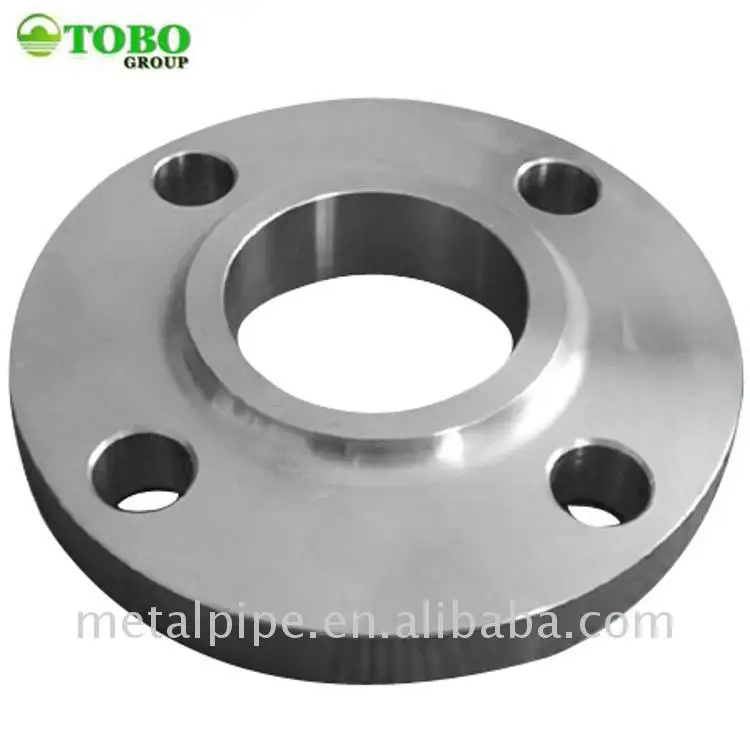

Накидной фланец

Накидные фланцы или фланцы SO обычно дешевле, чем фланцы с приварной горловиной, и поэтому они являются популярным выбором для наших клиентов.

• BS 3293 Класс 150 SO Фланец
• BS 3293 Класс 300 SO Фланец
• BS 3293 Класс 600 SO Фланец
• DIN 86029 Ру 10 Фланец

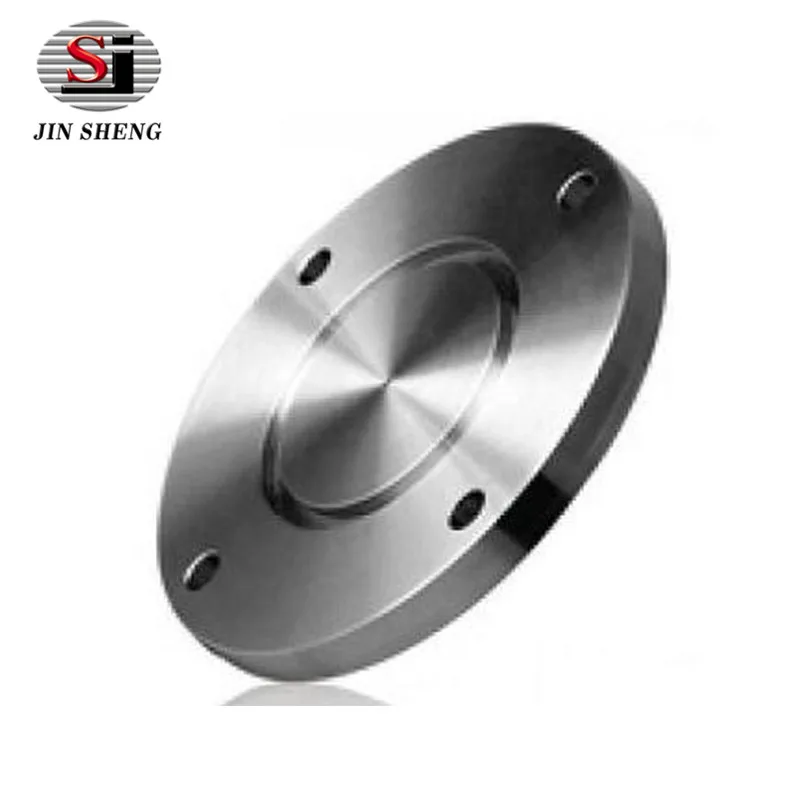

Глухие фланцы

Глухой фланец используется для закрытия концов трубопроводных систем. Это своего рода круглая пластина без центральной фиксации, но со всеми необходимыми отверстиями для болтов.

• Фланец DIN 2527 PN10
• DIN 2527 PN16 Фланец

Применение фланцев DIN

Во многих случаях инженерам необходимо найти способ надежно закрыть камеру или цилиндр, обычно потому, что вещество внутри должно отличаться от вещества снаружи по составу или давлению.

• Фланцы DIN, используемые в химической и нефтехимической промышленности
• Фланцы DIN, используемые в электронике
Фланцы DIN
• , используемые в технологическом оборудовании для поддержания чистоты продукта при работе с пищевыми продуктами, синтетическими волокнами
• Фланцы DIN, используемые в морской и морской технике

Характеристики фланцев DIN

Производство фланцев DIN и обработка готового раствора должны быть заключены, чтобы производительность продукта была оптимальной.

• Фланцы DIN обладают высокой устойчивостью к различным восстановителям
Фланцы DIN
• обладают отличной устойчивостью к едким щелочам
. Фланцы DIN
• обладают высокой электропроводностью
Фланцы DIN
• обладают отличной коррозионной стойкостью к дистиллированной и природной воде
. Фланцы DIN
• устойчивы к нейтральным и щелочным растворам солей
Фланцы DIN
• обладают отличной устойчивостью к сухому фтору
. Фланцы DIN
• широко используются для обработки каустической соды
. Фланцы DIN
• обладают хорошими тепловыми, электрическими и магнитострикционными свойствами
. Фланцы
• DIN обладают некоторой устойчивостью к соляной и серной кислотам при умеренных температурах и концентрациях

AWWA против. Фланцы ANSI>>

Как AWWA, так и ANSI имеют подробные стандарты для фланцев, и эти два стандарта различаются по нескольким параметрам.

Наша команда имеет высокую квалификацию и опыт в обслуживании и производстве всех видов стальных материалов.

• Стандарты
• Процесс
• Материал
• приложений
• АСТМ А234 ВПБ
• АСТМ А213
• АСТМ А333
• АСТМ А335
• АСТМ А78/А178М

• Базальт литой
• Фитинги для труб с базальтовым покрытием
• Компенсаторы с керамическим покрытием
• Боковой тройник с керамической футеровкой
• A335 Хроммолибденовая труба
• A333 Низкотемпературная труба
• Ребристая труба, котельные трубы
• Противоэрозионные экраны для труб
• Стальная пластина
• Трубы из легированной стали склад

Copyright © 2000-2022 Sunny Steel Enterprise Ltd. Все права защищены ICP No.:08010763

Фланец DIN против. Фланец ANSI

В чем разница между фланцем DIN и фланцем ANSI? Во-первых, вы должны понимать, что такое фланцевые фитинги, чтобы различать их.



Что такое гидравлический фланец?

Гидравлические фланцы используются в тяжелых условиях эксплуатации с высоким давлением, особенно при частых ударах и вибрации. Они используются для больших размеров труб и труб с наружным диаметром более 7/8 дюйма (22 мм). Они сохраняют высокую устойчивость к ослаблению в тяжелых гидравлических условиях благодаря многоболтовым соединениям и занимаемой площади больше, чем резьбовое отверстие. Фланцы обеспечивают простое соединение без зазоров между шлангом и трубой, трубкой или коллектором, что также упрощает разборку и повторную сборку в целях технического обслуживания.

Различие между фланцами DIN и фланцами ANSI связано с применением. Американский стандарт — ANSI, а европейский — DIN, хотя компании часто используют их по-разному.

Североамериканские фланцы ANSI

Североамериканские фланцы измеряются в миллиметрах и относятся к ANSI, Американскому национальному институту стандартов. Хотя гидравлические фланцы ANSI используются в большей части оборудования в Соединенных Штатах, они также широко используются во всем мире.

Европейские фланцы DIN

Европейские фланцы измеряются в миллиметрах и соответствуют стандарту DIN или Немецкому институту стандартизации. Фланцы ANSI ценятся как в отечественной, так и в международной промышленности благодаря своей прочности и долговечности. Хотя фланцы DIN и ANSI популярны во всем мире, это зависит как от спецификации OEM, так и от международного местоположения, хотя во многих ситуациях технического обслуживания выбор может быть за техническим специалистом.

Общее использование фланцев

Фланцы используются в различных продуктах для трубопроводов, от строительного оборудования до атомных электростанций. Даже пожарные используют фланцы с канавками, что обеспечивает быструю установку для соединения трубопроводов противопожарной защиты, по которым подается вода и огнетушащие вещества.

Фланцы как ANSI, так и DIN имеют ряд классов давления, подходящих для большинства применений, в зависимости от исходной спецификации. Однако они не взаимозаменяемы. Чтобы выбрать систему, наиболее подходящую для ваших нужд, ознакомьтесь с приложением и используемым оборудованием. John Deere, американский производитель тяжелой техники, использует метрические соединения в большинстве оборудования, в то время как Caterpillar использует свой собственный стиль фланцев, характерный для их оборудования. Для сравнения, отечественные OEM-производители нефтегазового и химического оборудования в основном полагаются на стандарты ANSI. Хотя ANSI является основным стандартом в Соединенных Штатах, а DIN — в европейских странах, очень важно убедиться в технических характеристиках вашего приложения, прежде чем размещать какие-либо заказы.

Мир меняется

Стандарт ANSI широко известен как использующий дюймовые стандарты США и до сих пор широко используется во всем мире, но интересно, как долго он прослужит.
