Дифманометр принцип работы

Потребность в точном замере давления возникает в разных областях. Наиболее требовательны к точности замеряемых показателей производственные предприятия, на которых обслуживаются сложные технологические процессы. Комплексно определять перепады давления в таких условиях позволяет дифференциальный манометр (дифманометр), который имеет разные технико-конструкционные и функциональные исполнения.

• Принцип работы прибора
• Устройство дифференциального манометра
• Основные классификации
• Мембранный дифманометры
• Сильфонный дифманометр
• Ртутный дифманометр
• Основные классификации
• Модели дифманометров
• Двухтрубные модели
• Однотрубные модели
• Мембранные дифманометры
• Сильфонные версии
• Другие механические версии
• Цифровые дифманометры
• Источники:

Принцип работы прибора

Главным отличием дифференциальных моделей манометра является фиксация сразу двух значений, разность между которыми и отражается в качестве целевого показателя.

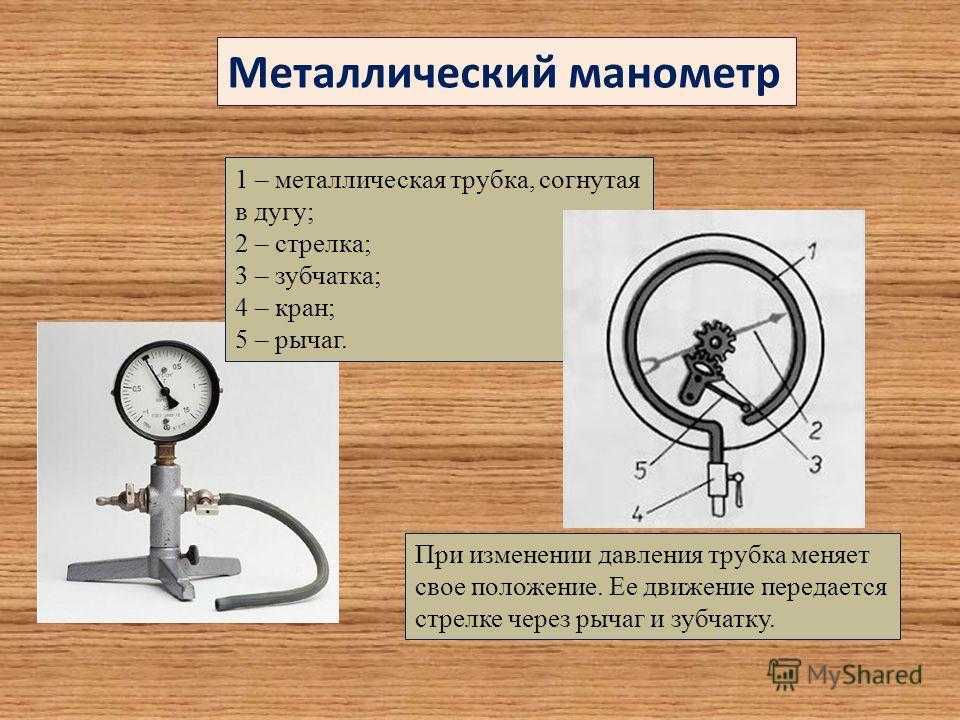

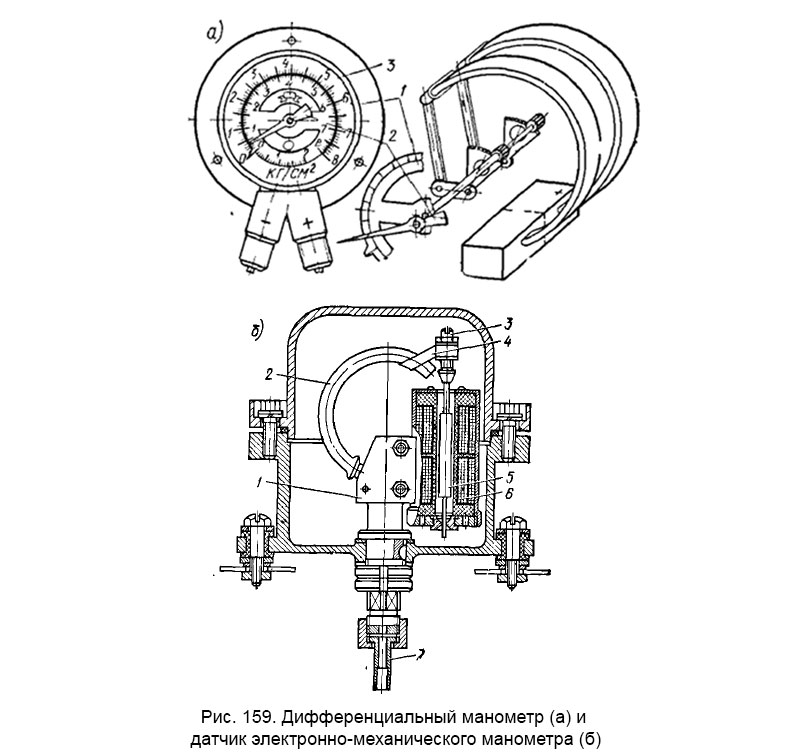

Устройство дифференциального манометра

Большинство моделей содержат в конструкции целый комплекс манометрических деталей, функциональных компонентов и трубок для коммуникации между средами. Обязательным является и наличие нескольких измерительных камер, которые отделяются друг от друга именно манометрическими приспособлениями. В типовой схеме работы эти устройства и выполняют функции чувствительного элемента, фиксирующего разность давлений. Изменение состояния с колебанием той или иной характеристики в одной из сред дает сигнал и активируется механизм индикации.

Опять же, средства выражения данных у дифференциального манометра различаются, как и реакции на изменения в системе в принципе. Корпус прибора выполняется из защищенных материалов – высокопрочного пластика или металла с антикоррозийным покрытием. Также корпус может иметь специальные элементы для установки, переноса или расположения в вязких и агрессивных средах. Особенно наличие таких дополнений важно для моделей прибора, которые используются в химической промышленности.

Основные классификации

В первую очередь стоит выделить конструкционные отличия между разными дифманометрами. Например, существуют стационарные и карманные устройства – соответственно, первые один раз устанавливаются в точке измерения и больше не меняют положения, а вторые используются непродолжительное время при обследовании той или иной технологической среды. По способу представления информации можно выделить три разновидности прибора:

• Стрелочный дифманометр. Классическое исполнение измерительного аналогового устройства, которое показывает значение через движение стрелки по шкале. Такие модели физически надежны, однако уступают по точности более современным и развитым аппаратам.
• Цифровой дифференциальный манометр. Устройство выводит данные по результатам замеров на дисплей. При наличии микропроцессора оператор может давать цифровым моделям команды по дальнейшим действиям в зависимости от зафиксированных показателей. То есть прибор выступает в качестве контроллера.
• Модели с токовым выходом. Как правило, аппараты этой группы интегрируются в технологические цепочки и подают сигналы тока от 4 до 20 мА на исполнительное оборудование.

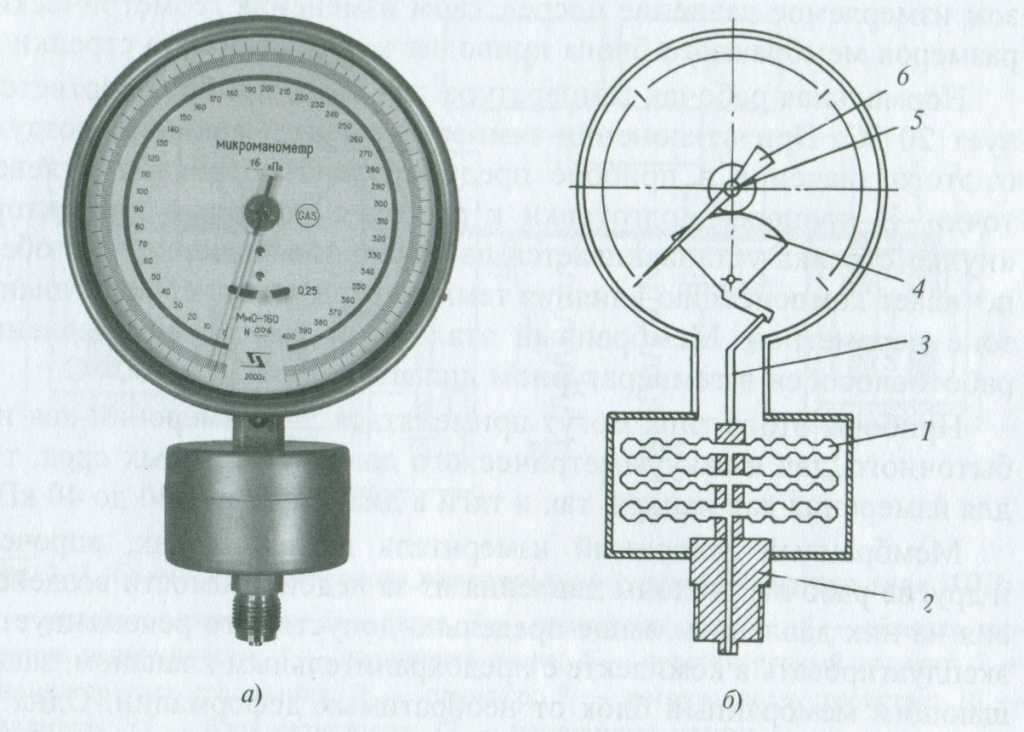

Мембранный дифманометры

В основе рабочей группы мембранного измерителя разности давлений находится чувствительная металлическая пластина или другой упругий, но в то же время восприимчивый к колебаниям элемент. К слову, в целях повышения чувствительности мембраны иногда делают гофрированными. Устройство также включает две герметичные камеры для измерения давления, которые соединяются между собой вентильным блоком с импульсными трубками. Разность давлений в дифференциальном манометре мембранного типа фиксируется штоком сердечника, который напрямую связан с чувствительным элементом. При пороговых колебаниях шток вызывает пропорциональные изменения выходного сигнала, что и обеспечивает эффект индикации.

Сильфонный дифманометр

Также этот вариант прибора называют показывающим. Конструкция сильфонных манометров основывается на двух частях – показывающей и сильфонной. Что касается первой части, то ее, как правило, представляет круглый корпус средним диаметром 150-200 мм, внутри которого заключен стрелочный трибко-секторный механизм. Цена деления обычно составляет 1 мбар, что оптимально для измерения технологических показателей давления. Дифференциальный манометр с сильфоном, в частности, используется в системах тепло-энергетики и газоснабжения, обслуживающих не агрессивные среды наподобие азота, аргона, воздуха и т. д.

Рабочая же часть устройства формируется средствами деформации упругой механики, состоящей из сильфонов, пружин и торсионной трубки. Собственно, активная среда воздействует на демпферную систему, которая передает физические сигналы элементам показывающей системы. Причем точность сильфонных устройств довольно высокая, поскольку механика не воспринимает помехи от температурно-влажностных негативных факторов.

Ртутный дифманометр

Входит в обширную группу жидкостных манометров, имея при этом одно из самых технически сложных конструкционных исполнений. Принцип действия прибора основывается на определении гидростатических показателей давления по столбу жидкости – в данном случае ртути. Используя также систему взаимодействия сообщающихся сосудов, устройство определяет разность давлений путем фиксации и сравнения избыточных уровней в жидкостных столбах. К особенностям ртутных дифференциальных манометров можно отнести высокую плотность рабочей среды, что минимизирует негативное влияние капиллярных сил.

Кроме того, для защиты рабочего процесса от внешнего воздействия при статическом давлении до 5 МПа могут задействоваться и дополнительные элементы контроля начального положения обслуживаемого столба жидкости. К тому же ртутные дифманометры отличаются чувствительностью к температурам, поэтому для устранения эффекта теплового влияния устройства иногда снабжаются средствами регулировки нулевого уровня чувствительной среды.

Дифференциальные манометры широко используют в технологических процессах для выполнения замеров, контроля, фиксации и настройки перепада напора, расхода рабочей жидкости и ее уровня.

Основные классификации

Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента,  который и фиксирует разницу давлений.

Изменение характеристик рабочей среды приводит к активации механизма индикации. Кроме этого, средства индикации у манометра этого класса могут различаться.

Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.

Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности  используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.

По способу подачи данных можно выделить следующие модификации устройства.

Стрелочный

Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.

Цифровой манометр

Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

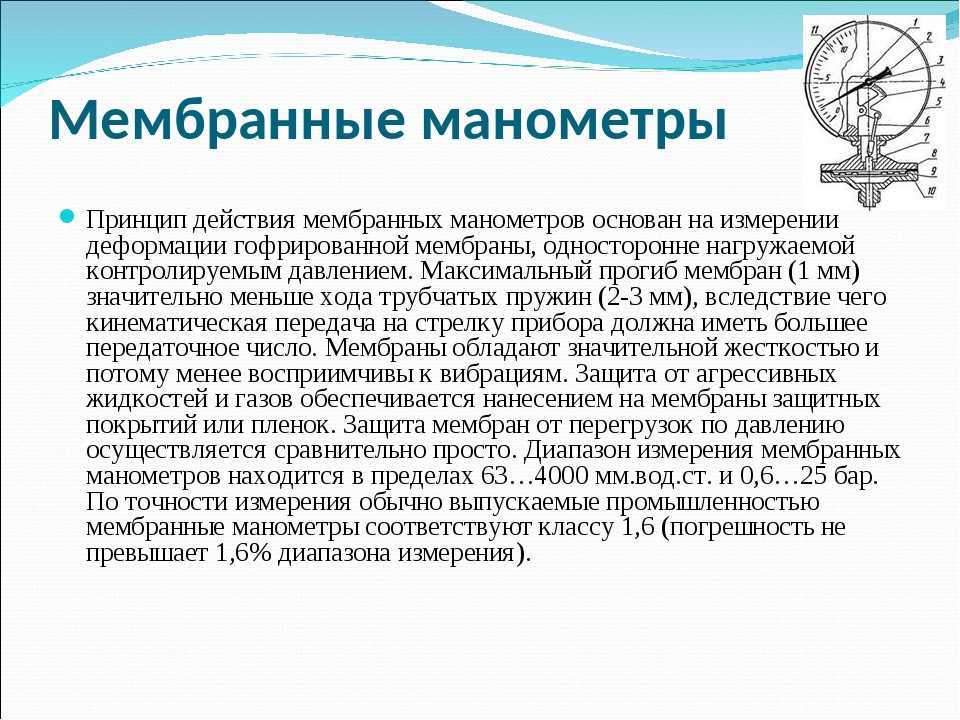

Мембранный дифманометр

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.

В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

Сильфонный дифманометр

Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.

В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

Ртутный дифманометр

Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.

Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.

Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

Модели дифманометров

• Группа жидкостных дифференциальных манометров, в которую входят поплавковые, колокольные, трубные и кольцевые модификации. В них измерительный процесс происходит на основе показателей жидкостного столба.
• Цифровые дифманометры. Дают возможность измерять не только характеристики перепадов давления, но и скорость потоков сжатого воздушного, показатели влажности и температуры.
• Категория механических устройств. Это сильфонные и мембранные версии, обеспечивающие измерение посредством отслеживания характеристик чувствительного к давлению элемента.

Двухтрубные модели

Данные приборы используются для измерения показателей давления и определения разностей между ними. Это устройства с видимым уровнем, который обычно представлен в U-образной форме. По конструкции такой дифференциальный манометр представляет собой установку из двух вертикальных сообщающихся трубок, которые фиксируются на деревянной или металлической основе. Обязательным компонентом устройства является и пластинка со шкалой. В ходе подготовки к измерению трубы заполняют рабочей средой.

Далее в одну из труб начинается подача измеряемого давления. Одновременно с этим вторая труба взаимодействует с атмосферой. В процессе измерения дельты обе трубки испытывают измеряемое давление. Двухтрубный дифференциальный манометр с жидкостным заполнением используется для измерения показателей разрежения, давления неагрессивных газов и воздушных сред.

Однотрубные модели

Однотрубные дифманометры обычно используются, если необходимо получить результат высокой точности. В таких устройствах применяется и широкий сосуд, на который действует давление с наибольшим коэффициентом. Единственная же трубка фиксируется к пластинке со шкалой, демонстрирующей данные разности, и сообщается с атмосферной средой. В процессе измерения перепадов давления с ней взаимодействует наименьшее из давлений. Рабочая среда заливается в манометр дифференциального давления до того момента, пока не будет достигнут нулевой уровень.

Под воздействием давления определенная доля жидкости перетекает в трубку из сосуда. Так как объем рабочей среды, которая переместилась в измерительную трубку, соответствует объему, вышедшему из сосуда, однотрубный дифманометр предусматривает измерение высоты лишь одного жидкостного столба. Иными словами, сокращается погрешность измерения. Тем не менее, и приборы этого типа не избавлены от недостатков.

Отклонения от оптимальных значений могут быть обусловлены температурным расширением в измерительных компонентах прибора, плотностью рабочей среды и другими погрешностями, которые, впрочем, характерны для всех разновидностей дифманометров. Например, дифференциальный манометр цифровой даже с учетом поправок на показатели плотности и температурные коэффициенты также имеет определенный порог погрешности.

Мембранные дифманометры

Главный подтип механических дифференциальных манометров, который также разделяется на устройства с металлическими и неметаллическими измерительными элементами. В приборах с плоской мембраной из металла расчеты происходят на основе фиксации характеристик прогибов в измерительном компоненте. Распространен и дифференциальный манометр, в котором мембрана выступает разделительной перегородкой для камер. В момент деформации противодействующая сила формируется цилиндрической спиральной пружиной, разгружающей измерительный элемент. Так происходит сопоставление двух разных величин давления.

Также некоторые модификации мембранных устройств снабжаются защитой от одностороннего воздействия – эта особенность конструкции позволяет их применять в измерении показателей избыточного давления. Несмотря на активное внедрение электроники в метрологическую отрасль в целом, мембранные средства измерения остаются востребованными и даже незаменимыми в некоторых областях. Например, высокотехнологичный дифференциальный манометр ДМЦ-01м цифрового типа, несмотря на эргономичность и высокую точность, имеет ряд ограничений по использованию в условиях, где возможна эксплуатация мембранных устройств.

Сильфонные версии

В таких моделях измерительных элементом выступает гофрированный короб из металла, дополненный спиральной пружиной. Плоскость прибора разделяется сильфоном на две части. Наибольшее воздействие давления приходится на камеру вне сильфона, а наименьшее – во внутреннюю полость. В результате воздействия давлений с разными силами чувствительный элемент деформируется в соответствии с величиной, пропорциональной искомому показателю. Это классические манометры дифференциальные, показывающие результаты измерений стрелкой на циферблате. Но есть и другие представители этого семейства.

Другие механические версии

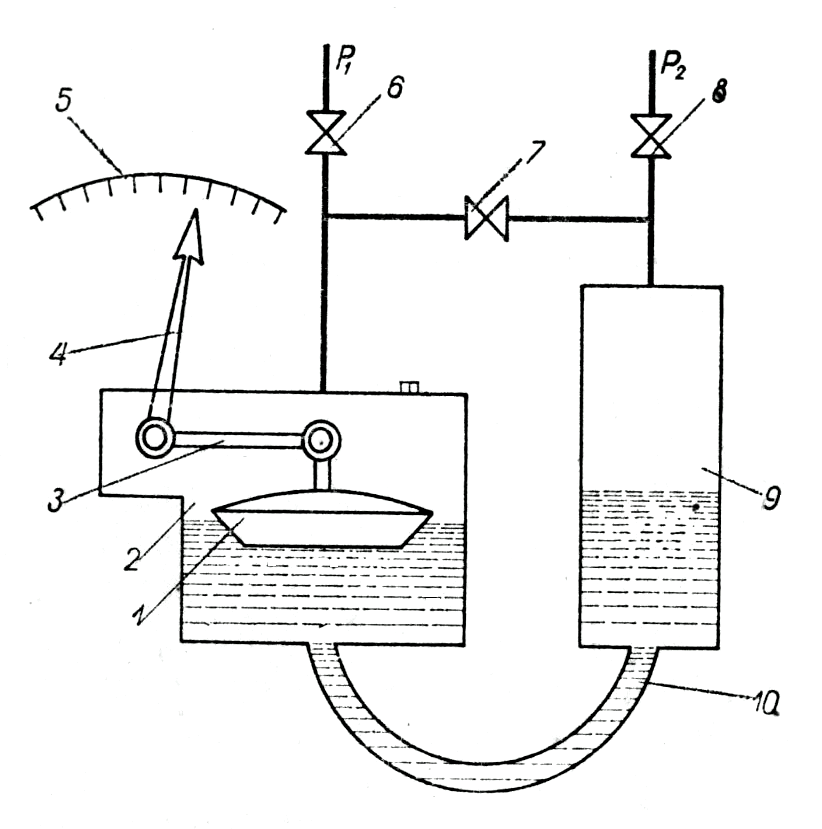

Менее распространены кольцевые, поплавковые и колокольные устройства измерения разности давлений. Хотя среди них встречаются относительно точные бесшкальные и самопишущие модели, а также приборы с контактными электрическими устройствами. Передача данных в них обеспечивается дистанционно опять же, посредством электрической связи или за счет пневматики. Для определения расходных показателей на основе переменных разностей также выпускают механические приборы с суммирующими и интегрирующими дополнениями.

Цифровые дифманометры

Устройства этого типа кроме основных функций измерения разницы в давлении способны определять динамические показатели рабочих сред. Такие приборы обозначаются маркировкой ДМЦ-01м. Дифференциальный манометр цифровой, в частности, используется в системах контроля вентиляции производственных объектов, позволяет рассчитывать показатели потребления газа, учитывая температурные корректировки, а также вести учет средних расходов по измеренным позициям. Устройство снабжено микропроцессором, который автоматически ведет учет измерений и накопления информации по газоходу. Все получаемые сведения о результатах работы отображаются на дисплее.

Источники:

• Nastroy.net
• StankiExpert.ru
• FB.ru
• ehto.ru
• Монатека
• meanders.ru
• Gufo. me
• Студопедия
• НВПХ — nvph.ru
• studopedia.su

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 5 из 5.

Устройство и работа ДМ-3583М

Дифманометры ДМ-3583М работают в комплексе с вторичными приборами дифтрансформаторной системы типа КСД2, КСД3, КВД1, а так же с другими.

Эти оба прибора являются абсолютно взаимозаменяемы, один дифтрансформатор может обслуживать несколько дифманометров, периодически подключаясь, не требуя тарировки.

Принцип действия дифманометра ДМ-3583М основан на деформации чувствительного элемента, который реагирует даже на незначительное воздействие давления, в результате перемещается плунжер дифтрансформатора, который жестко соединен с чувствительным элементом. Перемещение плунжера, преобразуется в пропорциональное значение взаимной индуктивности первичной и двумя секциями вторичной обмотки, которые подключены встречно.

Взаимная индуктивность на прямую зависит  от перепада давления:

М (h) = M_д•(h/h_max) — М₁,

М (h) — значение взаимной индуктивности;

M_д — диапазон значений выходного сигнала;

h и h_{max —} пределы допустимой погрешности дифманометра, в % от предельного номинального перепада давления;

М_{1 =} 0 (для ДМ-3583М)





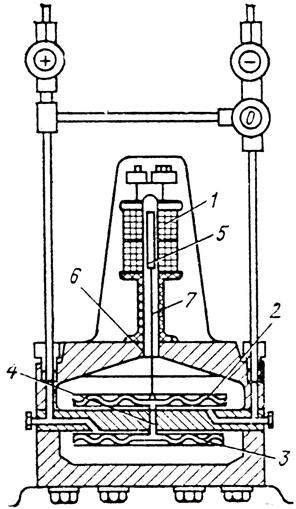

       Рис. 1. Дифманометр

Чувствительным элементом ДМ-3583 (рис.1) является мембранный блок, который состоит из мембранных коробок  4 и 7, которые крепятся к перегородке 6. Сама перегородка 6 зажата двумя крышками 3 и 19 при помощи муфты 5 этим образует две рабочие камеры дифманометра (нижняя — плюс; верхняя — минус;).

Каждая мембранная коробка состоит из двух или четырех мембран. Внутренние полости мембранных коробок дифманометров между собой сообщаются. Через отверстие 20 эти полости наполняются этиленгликолем, после этого отверстие заваривается.

В нижнюю камеру дифманометра,  (знаком минус), к штуцеру 2 подведен канал с давлением Р₁, а в верхнюю, к штуцеру 23 — подведен канал с давление Р_2.

Давление Р₁> Р_2, в результате в камерах дифманометра возникает разность давлений (перепад).

Под действием давления нижняя мембранная коробка сжимается, тем самым уменьшает объем и вытесняет рабочую жидкость в верхнюю коробку — увеличивая её в объеме, тем самым перемещая шток, который жестко крепится к плунжеру дифференциального трансформатора, а это уже изменяет взаимную индукцию между первичной и вторичной обмоткой.

Чувствительный элемент продолжает деформироваться до тех пор, пока силы, которые возникают от перепада давления, будут  уравновешены упругими силами мембранных коробок. В зависимости от назначения определенной модели дифманометра (номинальное значение перепада давления), мембранные коробки устанавливаются определенной жесткости.



При значительном воздействии давления с одной стороны (перегрузка) мембранная коробка не повредится, в таких ситуациях обе мембраны сложатся по профилю, при этом вытеснив рабочую жидкость во вторую мембранную коробку и это никак не повлияет на упругость мембраны, она останется в пределах допустимой упругости.

В верхней коробке находится ниппель 20, который соединен с плунжером 12 дифференциального трансформатора 16, сам плунжер расположен внутри разделительной трубки 18, в полости минусовой камеры.

На разделительной трубке находится катушка преобразователя, который резьбовым переходником 17 сопряжен с траверсой 10 и стопориться контргайкой 11.

Рис. 2. Схема электрическая принципиальная дифманометра:

а) ДМ-3583ФМ; б) ДМ-3583М.



На дифманометре ДМ-3583М установлен дифференциальный трансформатор , который состоит из первичной (компенсационной) и вторичной обмоток, размещенных на общем корпусе и защищены экраном. Защитный экран включает в себя две составляющие: неподвижный корпус 15, подвижный колпачок 14.

Представленная конструкция позволяет настраивать дифманометр с минимальной нелинейностью выходной зависимости, это настраивается плавным перемещением колпачка 14 по оси катушки.

После настройки, в ходе которой получают минимальную нелинейность выходной характеристики, положение колпачка 14 фиксируется винтами 13.

При настройки пределов измерения выходных сигналов используют потенциометр (переменное сопротивление R1) (Рис.2)

Монтаж дифманометра

NOSHOK

Контроль перепада давления (∆p) имеет решающее значение в самых разных производственных процессах. Часто используются два стандартных манометра, когда дифференциальный манометр может показывать разницу давлений с помощью одного прибора. Измерение перепада давления необходимо везде, где небольшие перепады давления могут иметь существенное значение, например, при контроле перепада давления на фильтрах, сетчатых фильтрах, сепараторах, клапанах и насосах, отображении уровня жидкости в резервуарах, обнаружении утечек в системе и измерении расхода жидкости.

Области применения: чистые помещения, теплообменники, нефтеперерабатывающие, нефтехимические и химические заводы

Дифференциальный манометр измеряет и визуально показывает разницу между двумя точками давления в технологической системе. Дифференциальный манометр имеет два входных порта, оба из которых подключены к контролируемым точкам давления. Например, если давление на одном входном отверстии составляет 200 фунтов на квадратный дюйм, а давление на другом порту составляет 50 фунтов на квадратный дюйм, то перепад давления составляет 150 фунтов на квадратный дюйм (200 фунтов на квадратный дюйм – 50 фунтов на квадратный дюйм).

Дифференциальные манометры могут использоваться для многих целей, в том числе:

• Поддержание оптимальной фильтрации системы и обнаружение образования накипи

Одним из самых популярных применений дифференциальных манометров является мониторинг фильтрации. По мере того, как фильтрующий элемент начинает забиваться загрязняющими веществами, давление между входным и выходным портами увеличивается, а эффективность падает. Когда перепад давления достигает определенного предела, оператор знает, что пришло время заменить фильтр, поддерживая бесперебойную и эффективную работу процесса и предотвращая повреждение системы. Точно так же дифференциальный манометр можно использовать для обнаружения образования накипи в трубах и насосах.

• Мониторинг потока

Большие, тяжелые и дорогие расходомеры часто используются для измерения расхода жидкости внутри трубы. Дифференциальные манометры представляют собой менее дорогой и простой вариант.

Принцип Бернулли гласит, что для невязкого потока увеличение скорости жидкости происходит одновременно с уменьшением давления или уменьшением потенциальной энергии жидкости.
Диафрагма, трубка Вентури или сопло потока часто используются для уменьшения внутреннего диаметра трубы. Затем можно установить дифференциальный манометр, соединяющий сторону высокого давления с большим диаметром, а сторону низкого давления с меньшим диаметром, для измерения разницы давлений до и после отверстия и определения скорости потока. Это обеспечивает высокую точность решения при низкой стоимости.

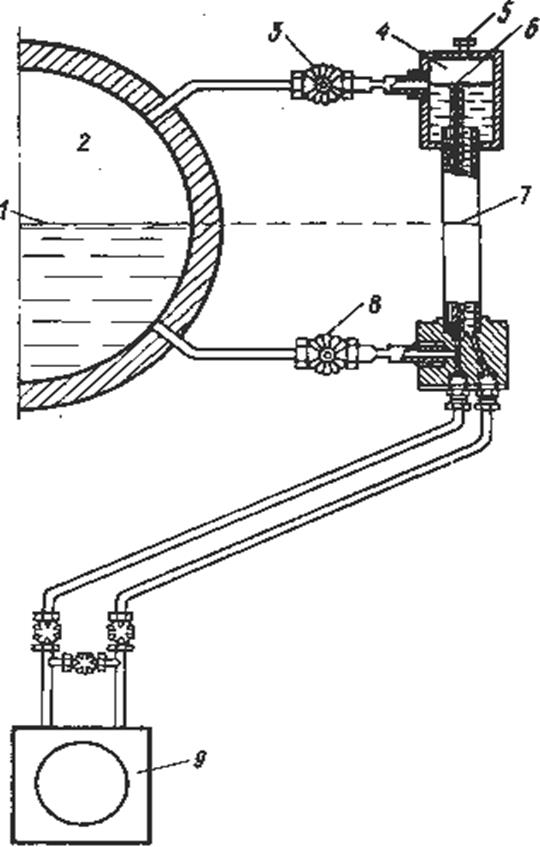

• Мониторинг уровня жидкости в резервуарах

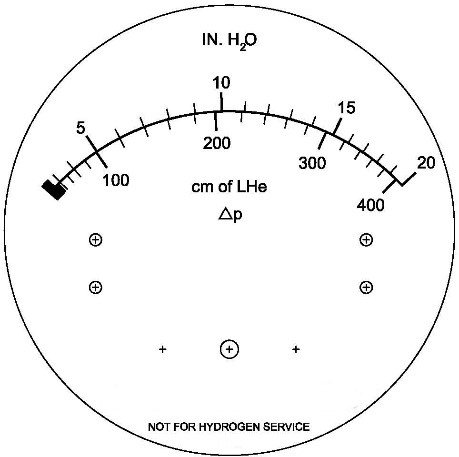

В открытых резервуарах порт манометра высокого давления расположен на дне резервуара, а сторона низкого давления выходит в атмосферу. Затем манометр DP дает показания, которые показывают высоту жидкости в резервуаре, часто в дюймах или футах водяного столба, или в процентах от заполнения.

В герметичном резервуаре атмосферное давление газа в верхней части резервуара над содержащейся в нем жидкостью добавляется к гидростатическому давлению жидкости. Стандартный манометр, установленный на дне резервуара, будет измерять давление как газа, так и жидкости, а не только давление водяного столба.
Дифференциальный манометр работает намного эффективнее в этом приложении. Подключив сторону высокого давления к нижней части резервуара, а сторону низкого давления к верхней части, манометр измеряет разницу давления газа от общего давления, чтобы обеспечить гораздо более точное считывание уровня жидкости.

Это может быть экономически выгодным решением для резервуаров, измеряющих жидкий кислород, азот, аргон и подобные среды, а также для измерения разницы между пластовым и забойным давлением в добывающих и нагнетательных скважинах.

• Обнаружение утечек

Обнаружение утечек в системе является одним из менее известных применений дифференциальных манометров.

Простое измерение перепада давления между потенциально негерметичным сосудом и эталонным сосудом может определить наличие утечки. Это может сэкономить время и обеспечить более точное измерение, в отличие от длительного ожидания падения давления на стандартном манометре.



Типы манометров перепада давления

Поршневые манометры перепада давления Манометры предназначены в первую очередь для жидких или газообразных сред, где необходимы низкие диапазоны перепада давления и статические рабочие давления.

Когда жидкость переходит из порта высокого давления в порт низкого давления, дифференциальный манометр определяет небольшой перепуск через движение плавающего поршня/магнита в прецизионном отверстии против калиброванной пружины. Любое изменение давления с любой стороны поршня/магнита заставляет магнит двигаться пропорционально разнице в перепаде давления. Магнит поворотного указателя, расположенный рядом с внутренним магнитом, но за пределами корпуса высокого давления, следует за движением магнита поршня и указывает перепад давления на циферблате. Датчики перепада давления поршневого типа указывают на небольшой объем байпаса, когда жидкость проходит от порта высокого давления к порту низкого давления.

Дифференциальные манометры мембранного типа

изолируют порты высокого и низкого давления друг от друга, поэтому байпаса нет. Эти манометры могут использоваться для измерения воздуха, газа или жидкостей. Дифференциальное давление определяется движением эластомерной диафрагмы относительно точно откалиброванной пружины диапазона. Изменение положения диафрагмы в ответ на изменение перепада давления перемещает внутренний магнит. Этот магнит, в свою очередь, приводит во вращение вращающийся магнит, внешний по отношению к корпусу манометра. К этому вращающемуся магниту прикреплен указатель, который показывает перепад давления на циферблате. Диафрагма обеспечивает полное разделение.

Многие дифференциальные манометры доступны со встроенными переключателями или преобразователями. Эти переключатели или передатчики можно настроить так, чтобы они включались или выключались, или вызывали сигналы тревоги в определенных точках давления.

Дифференциальный манометр — WIKA

Дифференциальный манометр производства WIKA

WIKA является мировым лидером в производстве и разработке манометров. У WIKA вы также найдете подходящий прибор для измерения дифференциального давления.

Дифференциальные манометры измеряют разницу между двумя давлениями. Они подходят для контроля загрязнения фильтров, для измерения уровня в закрытых сосудах, для измерения избыточного давления в чистых помещениях, для измерения расхода газообразных и жидких сред и для управления насосными установками.

В дифференциальных манометрах используются различные манометрические элементы и формы трубок (мембранный элемент, капсульный элемент, трубка Бурдона и т. д.). Это позволяет перекрывать диапазоны шкалы от 0 … 0,5 мбар до 0 … 1000 бар с очень высокой одно- и двухсторонней, а также двусторонней перегрузочной способностью до 400 бар.

В ассортименте WIKA вы найдете дифференциальные манометры стандартного исполнения и с повышенной коррозионной стойкостью, которые требуются в химической или технологической промышленности:

К обзору продукции

Видео Измерительные приборы для VAC | Надлежащий контроль вентиляционных установок в соответствии с директивой 2009/125/EC

Примечание

Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.

Видео Вентиляционный клапан манометра | Это то, на что вы должны обратить внимание!

Примечание

Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.

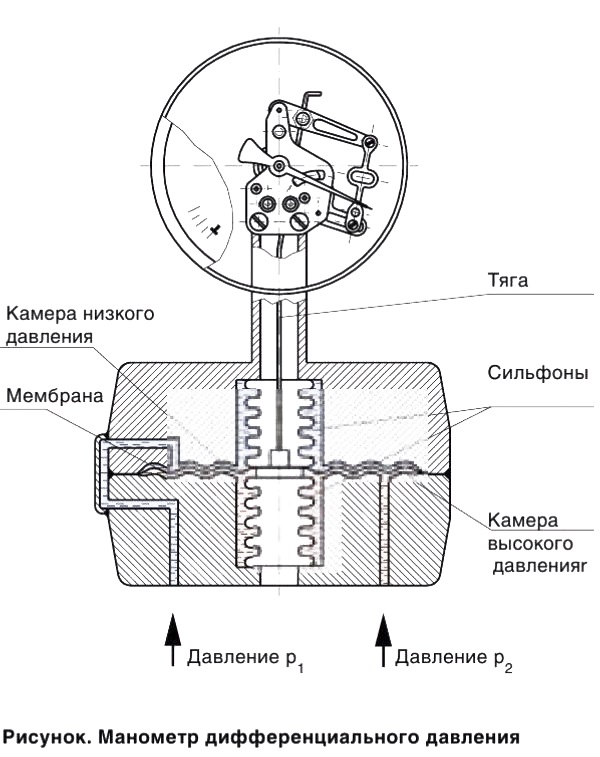

Функция дифференциального манометра

Средние камеры дифференциального манометра отделены друг от друга элементом давления. Если два измеряемых давления одинаковы, движение через элемент давления отсутствует и давление не отображается. Как только два измеренных значения отличаются друг от друга, то есть одно из давлений выше или ниже, тогда будет отображаться дифференциальное давление. Передача смещения элемента давления и индикация давления достигается посредством механического движения.

Манометры дифференциального давления со встроенной индикацией рабочего давления

Наряду со стандартными вариантами манометров дифференциального давления в ассортименте WIKA вы также найдете манометры для измерения дифференциального давления со встроенной индикацией рабочего давления. Для мониторинга фильтров и насосов наряду с перепадом давления важную роль часто играет рабочее давление. Поэтому в дифференциальный манометр DELTA-plus встроена индикация рабочего давления. Рабочее и дифференциальное давление можно одновременно считывать на местных дисплеях. Таким образом, дополнительная точка измерения и уплотнения больше не требуется.

Узнайте больше о безопасном контроле фильтров с помощью манометров перепада давления и о том, как манометры перепада давления используются в качестве мониторов расхода, в нашем блоге WIKA.

Часто задаваемые вопросы

Что делать, если температура среды с заполненными манометрами превышает 212°F (100°C)?

Вы можете использовать сифон манометра, разделительную диафрагму или капиллярную линию в качестве дополнительного охлаждающего элемента для снижения температуры среды.
