СИП-4 4х35

СИП-4 4х35 — самонесущий провод из многопроволочных жил. Имеет изолирующий слой из светостабилизированного полиэтилена.

Свойства

число токопроводящих жил — 4
сечение жил — 35 мм2
температура эксплуатации — от -50°С до +50°С
номинальное напряжение переменного тока — 20 кВ
максимальная рабочая температура жилы — до +90 °С
температура во время перегрузки — до +130 °С
минимальная температура монтажа — до -20 °С
гарантийный срок службы — 3 года
общий срок службы — от 25 лет

Приобрести СИП-4 4х35

Фирма Кабель-М снабжает ведущие крупные промышленные и строительные объекты высококачественной продукцией. Для покупки заполните электронную заявку на странице каталога.

Характеристики
Сертификаты
Паспорта
Вес, диаметры
Токовая нагрузка
Сопротивление токопроводящей жилы

Номинальное сечение основных жил, кв. мм	Допустимый ток нагрузки, не более, А			Допустимый ток односекундного короткого замыкания, не более, А
	СИП	Защищенные провода 20 кВ	Защищенные провода 35 кВ	СИП	Защищенные провода
16	100			1. 5
25	130			2.3
35	160	200	220	3.2	3
50	195	245	270	4.6	4.3
70	240	310	340	6.5	6
95	300	370	400	8. 8	8.2
120	340	430	460	10.9	10.3
150	380	485	520	13.2	12.9
185	436	560	600	16.5	15.9
240	515	600	670	22	20.6

технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩9 сечений по цене от 25.

18 ₽ до 267.86 ₽

ГОСТ СИП-4: 31946-2012

Нормативная документация: ТУ 16-705.500-2006
Код ОКПО: 35 5332 1100

Расшифровка СИП-4

С — Самонесущий
И — Изолированный
П — Провод
4 — Без нулевой несущей жилы

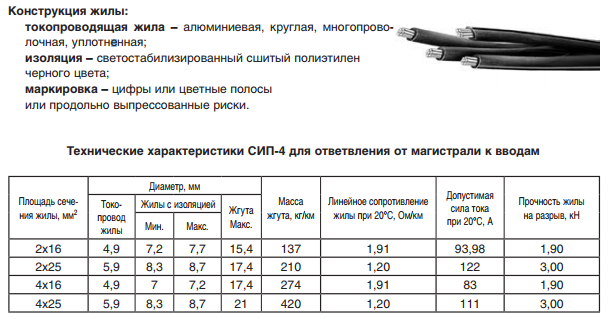

Конструкция провода СИП-4

Токопроводящая жила — алюминиевые жилы, круглой формы, многопроволочные уплотненные.
Изоляция — светостабилизированный сшитый полиэтилен (ПЭ).
Второстепенная токопроводящая жила — алюминиевая, изолированная светостабилизированным сшитым полиэтиленом.
Провод — изолированные основные жилы, скрученные между собой.
Скрутка изолированных жил имеет правое направление.

Технические характеристики СИП-4

Номинальное переменное напряжение	0,66/1 кВ частотой 50 Гц
Испытательное импульсное напряжение	20 кВ
Коэфициент линейного расширения алюминиевого сплава	не более 23х10^-6 1/°С
Удельное объемное сопротивление изоляции и защитной изоляции, при длительно-допустимой температуре нагрева токопроводящих жил	не менее 1х10¹² Ом*см
Строительная длина, не менее	200-450 метров
Минимальный радиус изгиба	10 наружных диаметров
Модуль упругости токопроводящей жилы	не менее 62 500 Н/мм²
Прочность при растяжении проволок из алюминиевого сплава	не менее 295 Н/мм²
Допустимые усилия при протяжке кабеля по трассе прокладки	50 Н/мм²
Относительное удлинение при разрыве	не менее 4%
Диапазон температур эксплуатации	от -60°С до +50°С
Вид климатического исполнения	B, категорий размещения 1, 2 и 3 по ГОСТ 15150
Класс пожарной безопасности	не требований
Минимальная температура прокладки кабеля без предварительного подогрева	-20°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C	98%
Допустимая температура нагрева жил	длительно-допустимая +90°С в режиме перегрузки +130°С предельная при коротком замыкании +250°С
Гарантийный срок эксплуатации	3 года
Срок службы	не менее 40 лет

Подвеска проводов в воздушных линиях электропередачи должна соответствовать требованиям «Правил устройства электроустановок». Провода стойки к воздействию солнечного излучения.

Характеристики изоляции из светостабилизированного сшитого полиэтилена

Наименование характеристики	Значение
До старения
Прочность при растяжении, МПа, не менее	12,5
Относительное удлинение при разрыве, %, не менее	200
После старения в термостате при температуре (135±3)°С в течение 168 часов
Изменение* значения прочности при растяжении, %, не более	±25
Изменение* значения относительного удлинения при разрыве, %, не более	±25
Тепловая деформация
Относительное удлинение после выдержки при температуре (200±3)°С и растягивающей нагрузке 0,2 МПа, %, не более	175
Остаточное относительное удлинение после снятия нагрузки и охлаждения, %, не более	15
Водопоглощение после выдержки в течение 336 часов в воде при температуре (85±2)°С: изменение массы, мг/см², не более	1
Усадка после выдержки в термостате при температуре (130±3)°С в течение 1 часа, %, не более	4
Стойкость к продавливанию при воздействии температуры (90±2) °С в течение 4 часов: глубина продавливания, %, не более	50
Содержание сажи, %, не менее	2,5

* Изменение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах от последнего.

Таблица сечений и маркоразмеры СИП-4

Число жил и номинальное сечение жилы, мм²	Максимальный наружный диаметр, мм	Расчетная масса, кг/км
2х16	15	139
4х16	18	278
2х25	17	196
4х25	21	392
4х35	23	494
4х50	27	665
4х70	32	942
4х95	36	1245
4х120	40	1583

Аналоги СИП-4

—

Где применяется

Провод предназначен:

для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
