Шайбы

Шайбы не являются самостоятельным крепежным элементом. Но их роль от этого не становится менее значимой, хотя и менее заметна. Задача метиза – противодействовать деформации скрепляемых элементов за счет увеличения площади прижимной поверхности. Кроме того, шайба способствует усилению прочности и устойчивости крепежа к динамическим нагрузкам, а также предотвращает самопроизвольное откручивание гайки или болта.

Шайба представляет собой крепежную деталь с отверстием, которая подкладывается под гайку, головку винта или болта. Без применения шайб немыслимо ни одно сборочное производство в приборостроении, машиностроении и других отраслях промышленности. Деталь изготавливается в соответствии со стандартами ГОСТ, DIN, и может иметь различное целевое назначение и конструктивные особенности, обычно указанные в названии и обозначении метизов.

Согласно общепринятой классификации, можно выделить основные виды шайб:

  • плоские;
  • пружинные;
  • стопорные.

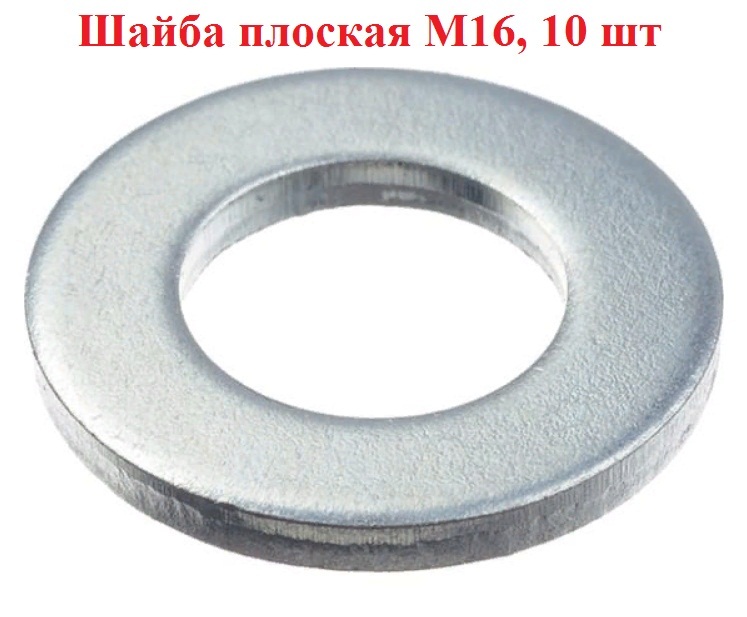

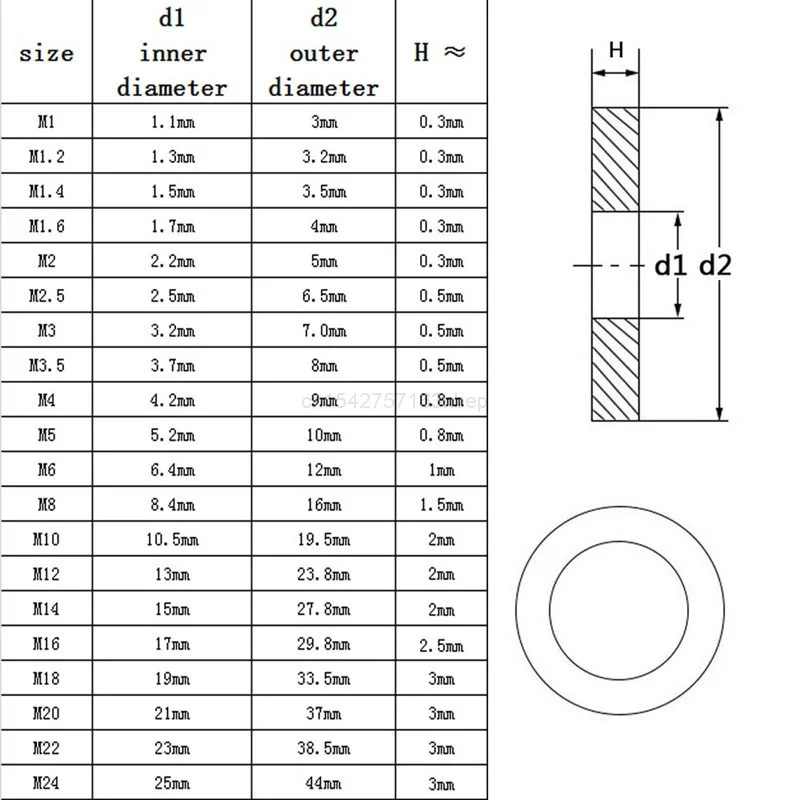

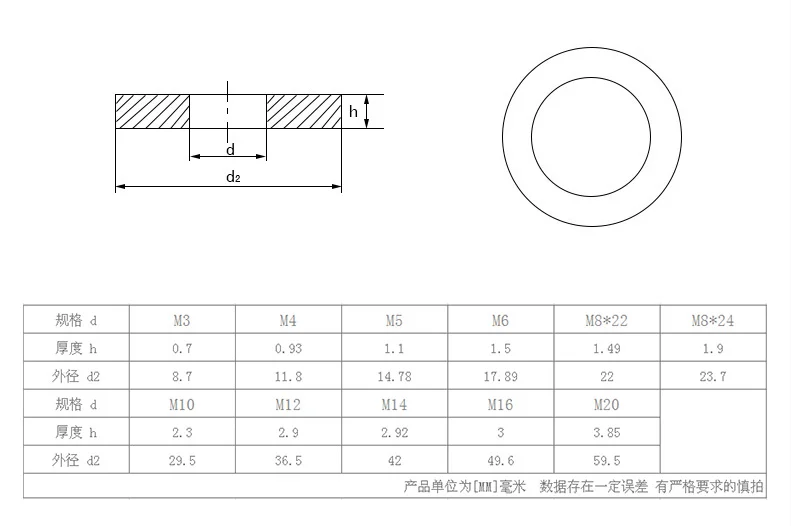

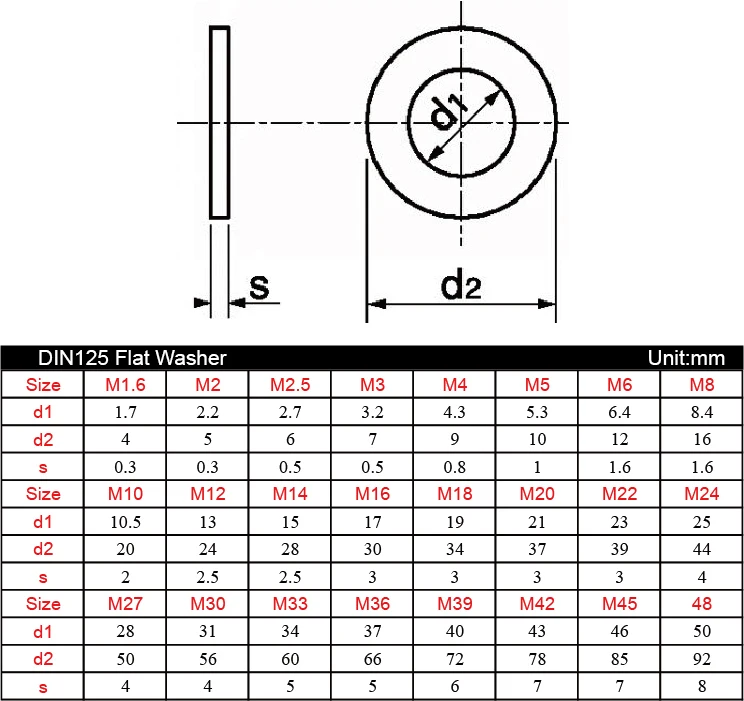

Шайба плоская DIN 125

Стандартные шайбы, наиболее используемые в общем машиностроении. Рекомендуются использовать совместно с болтами, винтами и другими крепежными элементами в машиностроении, строительстве и т.д.

Применяются для уменьшения и распределения давления на опорную поверхность. Диаметр отверстия немного больше диаметра соответствующего метрического крепежа.

Шайба плоская кузовная DIN 9021

Шайба плоская, увеличенная изготовлена из конструкционной оцинкованной стали. Шайбу рекомендуется использовть совместно с болтами, винтами и другими крепежными элементами в машиностроении, строительстве и т.д.

Применяются для уменьшения давления на опорную поверхность. Используется при работе с тонколистовыми материалами. Диаметр отверстия шайбы немного больше диаметра резьбы соответствующего метрического крепежа.

Диаметр шайбы приблизительно равен трем внутренним диаметрам.

Шайба плоская увеличенная DIN 440

Шайба увеличенная применяется для деревянных конструкций. В отличии от шайб DIN 125 имеет значительно больше внешний диаметр.

Шайба для кровельных саморезов

Шайба для кровельных саморезов с резиновой прокладкой применяется совместно с шурупами в кровельном и фасадном строительстве.

Диаметр отверстия металлической части шайбы немного больше, а резиновой — меньше диаметра резьбы соответствующего крепежа.

Шайба имеет конусную форму.

Шайба пружинная гровер DIN 7980

Шайба — гровер рекомендуется использовать совместно с болтами, винтами и другими крепежными элементами, в машиностроении, строительстве и т.д.

Применяется для предотвращения самооткручивания крепежных изделий. Диаметр отверстия шайбы немного больше диаметра резьбы соответствующего метрического крепежа.

Кольцо стопорное DIN 471

Стопорное кольцо, изготовлено из пружинной стали с оксидированным покрытием. Оно применяют в механических узлах, закрепления подшипников, фиксации осей, рычагов и тяг.

Cтопорное кольцо DIN 472

Стопорное кольцо внутреннее для отверстий, изготовлено из пружинной стали с оксидированным покрытием. Его применяют для закрепления подшипников, фиксации осей, рычагов и тяг, а так же для фиксации механических узлов.

Шайба ГОСТ 22355 высокопрочная. Вес шайбы

Крепеж

Высокопрочная шайба к высокопрочным болтам и высокопрочным гайкам.

Она подкладывается под головку болта для предотвращения самоотвинчивания крепежа и для уменьшения повреждений поверхности скрепляемых деталей.

Пример условного обозначения высокопрочной шайбы:

  • Шайба 20 ГОСТ 22355-77 — шайба высокопрочная для болта номинальным диаметром 20 мм.

Размеры и вид высокопрочной шайбы приведены на чертеже и в таблице:

Номинальный диаметр шайбы ГОСТ 22355 d 1 d 2 s
шайба 16 18 37
(18) 20 39 4
шайба 20 22 44
(22) 24 50
5; 6*
шайба 24 26 56
(27) 30 66
шайба 30 33 66 6
шайба 36 39 78
шайба 42 45 90 8
шайба 48 52 100

Примечания: знаком * — обозначена толщина шайбы, которая используется в мотостроении. Не рекомендуется использовать размеры высокопрочных шайб, которые заключены в скобки.

Вес шайбы высокопрочной ГОСТ 22355:

Номинальный диаметр шайбы ГОСТ 22355, мм Теоретический вес шайбы высокопрочной 1000 шт. шайб, кг  Номинальный диаметр шайбы ГОСТ 22355, мм Теоретический вес шайбы высокопрочной 1000 шт. шайб, кг
16 25,8 (27) 127,8
(18) 27,6 30 120,7
20 35,8 36 168,7
(22) 59,3 42 299,5
24 75,8 48 359,7

Оформить заказ на на высокопрочную шайбу от 100 кг вы можете у наших менеджеров.

Шайба пружинная ГОСТ 6402 (гровер)   Следующая > Болт ГОСТ 7796 с уменьшенной головкой

Задать вопрос:
WhatsApp
79066606191
Позвонить:
(4862) 30-70-18
Отправить факс:
(4862) 30-70-28
Написать письмо:
[email protected]


Шайбы USS | Шайба USS

Шайбы Wrought USS Grade 2 производятся в соответствии с техническими требованиями или превосходят их в большинстве промышленных применений во всех областях производства, технического обслуживания и ремонта. Спецификации внешнего диаметра, внутреннего диаметра и толщины шайб USS Grade 2 были разработаны для соответствия оптимальным стандартам для всех областей применения.

Все перечисленные размеры шайб USS Grade 2 поставляются в чистом и оцинкованном исполнении. Механическое цинкование заменяет горячее цинкование в качестве запасной части для болтов размером до 1-1/2″. Мы будем поставлять продукцию, обработанную горячим способом, когда это указано, но она недоступна для складской продукции.

Шайбы

USS Grade 2 упакованы в картонные коробки по 50 фунтов.

0
Размер болта Внешний диаметр Внутренний диаметр Толщина Приблизительное количество фунтов на метр шт. Приблизительное количество штук в коробке
3/16 .563 .250 .036/.065 2,8
1/4 .734 .313 .051/.080 6,7 7 450
5/16 .875 .375 .064/.104 11,5 4350
3/8 1.000 .438 .064/.104 14,9 3350
7/16 1.250 .500 .064/.104 22
1/2 1.375 .563 .086/.132 38,5 1300
9/16 1. 469 .625 .086/.132 45,5 1100
5/8 1.750 .688 .108/.160 77 650
3/4 2.000 .813 .122/.177 110 455
7/8 2.250 .938 .136/.192 154 325
1 2,500 1,063 .136/.192 188 265
1-1/8 2,750 1,250 .136/.192 222 225
1-1/4 3.000 1.375 .136/.192 263 190
1-3/8 3,250 1,500 .153/.213 333 150
1-1/2 3,500 1,625 .153/.213 385 130
1-5/8 3,750 1,750 . 153/.213 435 115
1-3/4 4.000 1.875 .153/.213 500 100
1-7/8 4.250 2 .153/.213 555 90
2 4.500 2.125 .153/.213 633 79
2-1/4 4,750 2,375 .193/.248 833 60
2-1/2 5.000 2.625 .210/.280 961 52
2-3/4 5,250 2,875 0,228/0,310 1111 45
3 5.500 3.125 .249/.327 1281 39

Размеры плоской шайбы – Крепеж FMW

Шайбы USS
Болт
Диаметр		 Внешний
Диаметр		 Отверстие
Диаметр		 Размеры
Толщина
Калибр		 дюймов * Прибл.
Номер
в 100 фунтах.		 Прибл.
1000 шт.
в фунтах.
1/8
3/16
1/4
5/16		 7/16
9/16
3/4
7/8		 3/16
1/4
5/16
3/8		 18
18
16
14		 3/64
3/64
1/16
5/64		 55400
29400
16200
9600		 1,8
3,4
6,2
10,4
3/8
7/16
1/2
9/16		 1
1-1/4
1-3/8
1-1/2		 7/16
1/2
9/16
5/8		 14
13
12
12		 5/64
3/32
7/64
7/64		 7460
3800
2740
2300		 13,4
26,2
36,6
43,3
5/8
5/8
3/4
3/4		 1-3/4
1-3/4
2
2		 11/16
3/4
13/16
7/8		 10
10
10
9		 9/64
9/64
9/64
5/32		 1290
1340
1000
930		 77,5
74,8
100,0
107,6
7/8
7/8
1 S
1 л		 2-1/4
2-1/4
2-1/2
2-1/2		 15/16
1
1-1/16
1-1/8		 9
9
9
9		 5/32
5/32
5/32
5/32		 720
740
580
600		 139,2
135,2
170,4
165,9
1-1/8 S
1-1/8 L
1-1/4 S
1-1/4 L		 2-3/4
2-3/4
2-3/4
3		 1-3/16
1-1/4
1-5/16
1-3/8		 9
9
9
9		 5/32
5/32
5/32
5/32		 490
500
520
420		 204,7
199,7
194,3
236,6
1-3/8
1-1/2 S
1-1/2 л
1-5/8		 3-1/4
3-1/4
3-1/2
3-1/4		 1-1/2
1-9/16
1-5/8
1-3/4		 9
8
8
8		 5/32
11/64
11/64
11/64		 360
340
280
250		 276,6
297,2
351,6
402,5
1-3/4 л
1-3/4 л
2 л
2 л		 3-3/4
4
4-1/4
4-1/2		 1-13/16
1-7/8
2-1/16
2-1/8		 7
7
7
7		 3/16
3/16
3/16
3/16		 230
200
180
160		 430,1
498,3
551,1
628,0
Шайбы SAE
3/16
1/4
5/16
3/8		 1/2
5/8
11/16
13/16		 7/32
9/32
11/32
13/32		 16
16
16
16		 1/16
1/16
1/16
1/16		 37000
24400
21200
15140		 2,7
4,1
4,7
6,6
7/16
1/2
9/16
5/8		 59/64
1-1/16
1-3/16
1-5/16		 15/32
17/32
19/32
21/32		 16
13
13
13		 1/16
3/32
3/32
3/32		 11360
5900
4740
3880		 8,8
16,9
21,1
25,8
3/4
7/8
1		 1-1/2
1-3/4
2		 13/16
15/16
1-1/16		 11
11
11		 1/8
1/8
1/8		 2360
1720
1310		 42,3
58,1
76,4
Шайбы USS с горячим цинкованием
1/4
5/16
3/8
7/16
1/2		 3/4
7/8
1
1-1/4
1-3/8		 5/16
3/8
7/16
1/2
9/16		 16
14
14
13
12		 1/16
5/64
5/64
3/32
7/64		 15700
9100
6500
3350
2400
9/16
5/8
3/4
7/8		 1-1/2
1-3/4
2
2-1/4		 5/8
11/16
13/16
15/16		 12
10
10
9		 7/64
9/64
9/64
5/32		 2100
1200
950
660
1 S
1-1/8 L
1-1/4 S		 2-1/2
2-3/4
2-3/4		 1-1/16
1-1/4
1-5/16		 9
9
9		 5/32
5/32
5/32		 530
460
480
* Количество за фунт может варьироваться в пределах ± 15% в зависимости от I.
