Пресс гидравлический ДГ2436

Пресс гидравлический ДГ2436 обладает номинальным усилием 400 тонн и применяется на заводах, в цехах и на предприятиях различных отраслей промышленности. С помощью станка возможно изготовить изделия из резины, пластмасс, тонкого листового металла, толщина которого не более 2 мм. Для формирования деталей и заготовок используются методы литьевого и прямого прессования.

Особенности строения пресса ДГ2436

Кузнечно-прессовое оборудование оснащено силовым и контрольно-регулирующим механизмом, который способен подключать обогрев пресс-формы. Сенсорная панель управления позволяет проследить за текущим рабочим процессом. Станок ДГ2436 оснащён сварной станиной рамочного типа, на которой крепятся основные узлы и детали пресса. Гидравлический агрегат ДГ2436 обладает многофункциональным механизмом, за счёт чего пресс можно оснащать специальным оборудованием или греющими плитами.

Нюансы эксплуатации пресса гидравлического ДГ2436

Перед тем, как запустить оборудование, рекомендуется выдержать пресс в помещении около 2-3 суток для удаления случайно попавшей влаги в механизм. Смазывание ДГ2436, паспорт которого содержит основные требования по регулярному техническому обслуживанию, следует проводить регулярно, при этом осматривая станок на целостность деталей. Управление оборудованием простое, ведь оператор должен владеть базовыми навыками работы с прессом, детально изучить характеристики и инструкцию по эксплуатации, а также быть ознакомлен с нормами техники безопасности. Перед тем, как приступить к работе, оператору необходимо одеть защитные очки, закрытую обувь и спецодежду.

Режимы работы ДГ2436

Выпрессовочно-запрессовочные работы проводятся как в ручном наладочном, так и в полуавтоматическом режиме. Рамочный пресс ДГ2436, характеристики которого позволяют обеспечивать безопасность и надёжность работы, обладает 4 циклами работы, а именно:

  1. С подпрессовкой/без подпрессовки;
  2. С выталкивателем/без выталкивателя;
  3. Трансфертное литье;
  4. С отключением двигателя/без отключения двигателя в период выдержки.

В течение всех рабочих циклов осуществляется контроль, запись и при необходимости поддержание необходимой температуры нагревания и давления. Прессовое оборудование может быть усовершенствовано в процессе изготовления по просьбе заказчика.

stanew.ru

Пресс гидравлический для изготовления изделий из пластмасс ДГ2436А

Если Вам необходимо купить Пресс гидравлический для изготовления изделий из пластмасс ДГ2436А звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86

в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Пресс гидравлический для изготовления изделий из пластмасс ДГ2436А звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

stanok-kpo.ru

Пресс гидравлический для пластмасс ДГ2436

Если Вам необходимо купить Пресс гидравлический для пластмасс ДГ2436 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26

в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Пресс гидравлический для пластмасс ДГ2436 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

stanok-kpo.ru

ДЕ2428, ДГ2428 Пресс гидравлический ДЕ2428 (ДГ 2428)

Пресс гидравлический ДЕ2428 (ДГ 2428)

ПромСтройМаш является непосредственным производителем ДЕ2428, ДГ2428 Мы производим и продаём Пресс гидравлический ДЕ2428 (ДГ 2428) во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ДЕ2428, ДГ2428 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ДЕ2428, ДГ2428 вы можете непосредственно у нас или у наших дилеров.

Пресс Гидравлический ДЕ2428 (ДГ2428) предназначен для формования изделий из реактопластов методами прямого и трансферного (литьевого) прессования, для изготовления изделий из резины, неметаллических материалов и изделий из тонколистового металла. Имеется силовая и контрольно-регулирующая аппаратура для подключения обогрева пресс-формы. ​

Технические характеристики ДЕ2428, ДГ2428

Номинальное усилие пресса, кН630
Наибольший ход ползуна, мм:450
Максимальное расстояние между столом и ползуном, мм710
Размеры стола, мм560х500
Номинальное усилие нижнего выталкивателя, кН125
Ход нижнего выталкивателя, мм160
Скорость ползуна не менее:&nbsp
&nbsp&nbsp&nbsp- при холостом ходе, мм/с300
&nbsp&nbsp&nbsp- при возвратном ходе, мм/с180
&nbsp&nbsp&nbsp- при рабочем ходе, регулируемая вручную рукоякой управления, мм/с50…7
Скорость выталкивателя:&nbsp
&nbsp&nbsp&nbsp- при возвратном ходе, мм/с&nbsp70
&nbsp&nbsp&nbsp- при рабочем ходе, мм/с&nbsp100-35
Номинальное давление в гидросистеме, МПа32
Мощность привода, кВт4
Удельный расход электроэнергии, кВт*ч/цикл250*10-4
Время условного цикла, с18
Удельная масса, кг/кН		4.5
Габариты:&nbsp
&nbsp&nbsp&nbspДлина, мм1100
&nbsp&nbsp&nbspШирина, мм2100
&nbsp&nbsp&nbspВысота, мм3200
Масса, кг2800
Размер плит нагрева* (опция), мм500х450(ДЕ) 560х450(ДГ)
* — Не включено в базовую комплектацию, поставляется за отдельную плату&nbsp
Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой!!!

наладка и регулировка прессов на сборочном участке

наладка и регулировка прессов на сборочном участке

Пресс Гидравлический ДЕ2428 (ДГ2428) предназначен для формования изделий из реактопластов методами прямого и трансферного (литьевого) прессования, для изготовления изделий из резины, неметаллических материалов и изделий из тонколистового металла. Имеется силовая и контрольно-регулирующая аппаратура для подключения обогрева пресс-формы. ​

Режимы работы:

  • наладочный, полуавтоматический. ​

    Циклы работы:

    • с выталкивателем и без выталкивателя,
    • с подпрессовками и без подпрессовок,
    • с отключением двигателя во время выдержки и без отключения.

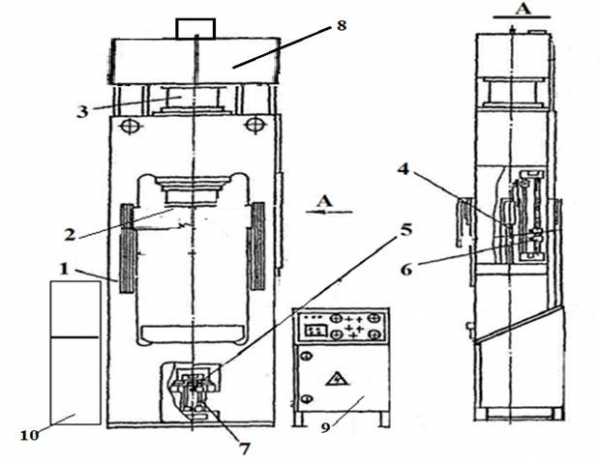

пресс гидравлический ДЕ2428, ДГ2428 для изготовления изделий из пластмасс

  1. Станина
  2. ползун
  3. главный цилиндр пресса ДЕ2428, ДГ2428
  4. цилиндр возврата
  5. выталкиватель
  6. механизм конечных выключателей ползуна
  7. механизм конечных выключателей выталкивателя
  8. бак наполнения
  9. электрошкаф
  10. гидроагрегат

Комплект поставки пресса гидравлический ДЕ2428, ДГ2428

Комплект поставки пресса ДЕ2434

  • Пресс в сборе ДЕ2428
  • Запасные части
    • Кольцо ГОСТ 9833
      • 185х195 2шт
      • 170х180 3шт
      • 230х240 1шт
      • 47х55 2шт
    • Манжеты ГОСТ 14896
      • 180х160 2шт
      • 71х56 1шт
      • 110х90 1шт
      • 46х36 1шт
    • Рукав высокого давления 6шт
    • Шприц рычажно-плунжерный 1шт
    • Фильтрующий элемент DIFA5304 1шт
  • Документы
    • Руководство по эксплуатации пресса ДЕ2428 1шт
    • Руководство по эксплуатации Гидроагрегат ГПДА 1шт
    • Руководство по эксплуатации на покупное электрооборудование 8шт

Принцип работы пресса ДЕ2428, ДГ2428

Конструктивно все основные узлы пресса ДЕ2428, ДГ2428 располагаются на станине: в ее верхнюю поперечину встроен главный цилиндр с баком и клапаном наполнения, в нишах – расположены цилиндры возврата, трубопроводы, механизм конечных выключателей ползуна. Выталкиватель, с механизмом конечных выключателей, закреплен в нижней поперечине станины. Электроаппаратура пресса размещена в отдельном шкафу. Гидроагрегат установлен слева от станины.

Станина пресса ДЕ2428, ДГ2428

Станина 1 – рамного типа, сварная. На стойках станины расположены закрепленные винтами 3клиновые направляющие 2. С помощью регулировочных винтов 4 и 5 устанавливается зазор между рабочими поверхностями направляющих станины и ползуна.

Ползун пресса ДЕ2428, ДГ2428

Ползун пресса ДЕ2428, ДГ2428 6 представляет собой массивную чугунную плиту, опирающаяся проушинами на плунжеры цилиндров возврата, которые через прорези в боковых листах выходят в ниши станины. Направляющие ползуна снабжены текстолитовыми накладками 8. Для их смазки установлены пресс масленки 9.

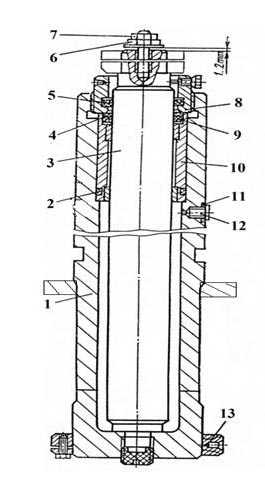

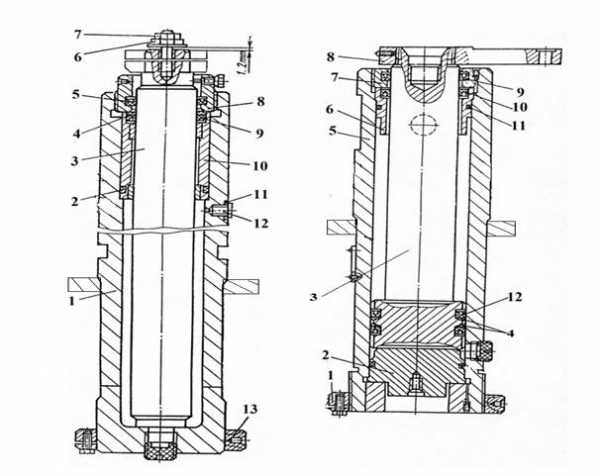

Главный цилиндр пресса ДЕ2428, ДГ2428

Главный цилиндр – плунжерного типа. С помощью гайки 1 и полуколец 2 корпус цилиндра 3 закреплен в верхней поперечине станины. Уплотнение плунжера 4 осуществляется манжетой 5. Втулка 6 служит для обеспечения необходимого направления плунжеру и удерживается втулкой 7 с уплотнением 9 и фланцем 8.

Уплотнения 10 и 11 предотвращают утечки рабочей жидкости. Утечки через отверстие 12 по трубке направляются в бак гидроагрегата. Плунжер соединяется с ползуном при помощи шайбы 13 и болта 14. Винт 18 служит для фиксации плунжера в верхнем положении при транспортировке и ремонтах. Винт 18 сблокирован с конечным выключателем, что исключает возможность включение цилиндра ползуна на ход вниз при зафиксированном плунжере. На верхнем торце цилиндра закреплены клапан наполнения и бак наполнения. Герметизация соединения бака и цилиндра в прессе пресса ДЕ2428, ДГ2428 обеспечивается резиновой прокладкой 15. Уплотнительные манжеты 5,9,17 имеют защитные капроновые кольца.

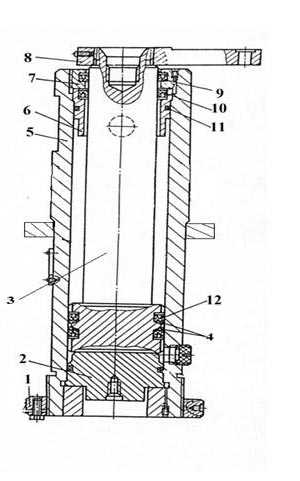

Цилиндр возврата пресса ДЕ2428

Цилиндры возврата пресса ДЕ2428, ДГ2428: корпус цилиндра крепится в специальной поперечине, расположенной в стойке станины, при помощи гайки 13. Уплотнение плунжера 3 осуществлено манжетой 9. Гайка 6 и контргайка 7 закреплены таким образом, что плунжер имеет возможность ограниченного перемещения в проушине ползуна для компенсации погрешности хода. Втулка 10 служит для обеспечения необходимого направления плунжеру и закреплена гайкой 8. Отверстие, закрытое пробкой 12 с прокладкой 11, служит для удаления воздуха из полости цилиндра. Для очистки плунжера от пыли и прочих инородных частиц установлена манжета 5.

Цилиндр выталкивателя пресса ДЕ2428

Цилиндр выталкивателя пресса ДЕ2428, ДГ2428 представляет собой цилиндр поршневого типа. Его корпус 5 крепится в нижней поперечине станины при помощи гайки 1. Днищем цилиндра служит крышка 2. В верхней части корпуса установлена направляющая втулка 6. Уплотнение по наружному диаметру втулки 6 достигается резиновым кольцом 11, а по внутреннему диаметру манжетой 10. Уплотнение поршня 3 обеспечивается манжетами 12, которые предохраняются от преждевременного износа защитными кольцами 4. Поводок 8 служит для закрепления подвижной штанги механизма конечных выключателей выталкивателя. Для очистки поршня 3 от пыли и инородных частиц в гайке 7 установлена манжета 9.

Бак наполнения пресса ДЕ2428, ДГ2428

Бак наполнения пресса ДЕ2428, ДГ2428 1 изготовлен из листового проката. Он крепится к главному цилиндру пресса при помощи фланца 2. В баке имеется патрубок 3, через который осуществляется соединение с баком гидроагрегата. Труба для слива масла из бака наполнения находится в правой нише станины и выведена на заднюю ее стенку. От гидроагрегата к баку наполнения подведена труба, через которую осуществляется слив масла из линии управления гидросистемы. На передней стенке бака расположен маслоуказатель 6, на крышке – воздухоочиститель 5. В баке размещен радиатор для охлаждения масла.

Клапан наполнения пресса ДЕ2428, ДГ2428

Предназначен для пропуска больших объемов масла из бака наполнения в полость главного цилиндра и обратно во время холостых ходов, а также герметичного разделения полостей цилиндра и бака во время рабочего хода пресса.

Управление клапаном наполнения пресса ДЕ2428, ДГ2428 осуществляется от основного потока линии цилиндров возврата.

При подаче давления в подпоршневую полость управляющего цилиндра 4 оба поршня 2 и 3 начинают двигаться вниз и через промежуточные детали открывают разгрузочный клапан штока 11. При открытии разгрузочного клапана происходит быстрый и плавный сброс давления. Поршень 2, служащий для открытия разгрузочного клапана, выбрав ход, останавливается.

Электрооборудование пресса ДЕ2428, ДГ2428

Насос гидросистемы пресса ДЕ2428, ДГ2428 приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем. Для управления гидроаппаратами служат шесть электромагнитов постоянного тока 24В. Ограничение движений механизмов и блокировки выполняется семью бесконтактными преобразователями положения.

Выполнение операций управления прессом ДЕ2428, ДГ2428 в соответствии с циклограммой осуществляется с помощью командоконтроллера, принцип работы которого основан на циклическом опросе состояния датчиков и выполнения команд в соответствии с записанной в управляющей памяти контролера программой. В программе все электромагниты, оперативные памяти и другие исполнительные аппараты включаются согласно логическим формулам. Схема позволяет контролировать длительность паузы перед подпрессовками и время выдержки изделия под давлением (выдержка прессования).

При выполнении условий, накладываемых программой, включается соответствующий исполнительный аппарат, что в свою очередь приводит к движению какого-либо механизма пресса ДЕ2428, ДГ2428 .

Электрическая схема обеспечивает работу пресса ДЕ2428, ДГ2428 в следующих режимах:

  1. Наладочном
  2. Полуавтоматическом:
    • прямого прессования
    • трансферного прессования

Управление работой пресса ДЕ2428, ДГ2428 осуществляется с панели пульта электрошкафа Соединение электрошкафа с электрооборудованием пресса осуществляется штепсельными разъемами.

Панель пульта пресса ДЕ2428, ДГ2428

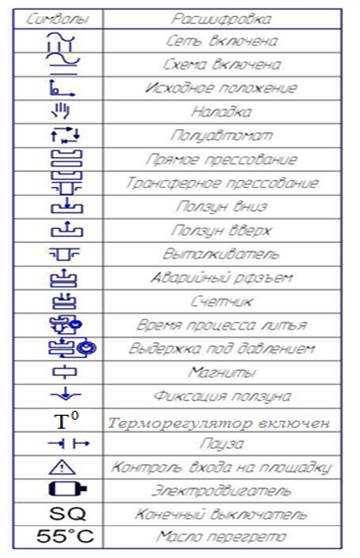

Расшифровка символов пульта пресса ДЕ2428, ДГ2428

Установка пресса ДЕ2428

Транспортирование пресса ДЕ2428

Транспортирование пресса ДЕ2428 и его зачаливание следует производить строго согласно схеме во избежание несчастных случаев.

Угол зачаливания (α) должен быть не более 90 градусов.

При транспортировании необходимо предохранять выступающие части от повреждения.

Монтаж пресса ДЕ2428

  • Пресс ДЕ2428 и гидроагрегат устанавливаются на фундаменте и соединяются в соответствии со схемой установки.
  • Глубина заложения фундамента принимается в зависимости от грунта, но не менее 800мм.
  • Электрошкаф устанавливается на фундамент по желанию потребителя.
  • После установки пресса ДЕ2428 на фундамент производится выверка по плоскости стола в двух взаимно перпендикулярных направлениях.
  • Отклонение плоскости стола от горизонтального положения не должно превышать 0,1мм на 1000мм длины в обоих направлениях. После выверки под пресс и гидроагрегат подливается цементный раствор, после полного затвердевания которого равномерно затягиваются гайки фундаментных болтов.
  • Одновременно производится проверка положения стола пресса ДЕ2428 по уровню.
  • Установленный и закрепленный на фундаменте пресс следует подвергнуть расконсервации: удалить с помощью деревянной палочки с обработанных поверхностей антикоррозийные покрытия, а затем чистыми салфетками, смоченными уайтспиритом. Промытые поверхности протереть чистой ветошью и смазать тонким слоем масла Т22 ГОСТ 32 или ВНИИ НП–403 ГОСТ16728.

Подготовка к первоначальному пуску ДЕ2428

  • перед пуском пресс ДЕ2428 должен выдерживаться в помещении не менее 3-х суток, что необходимо для удаления влаги из изоляции обмоток электродвигателя, из электроаппаратуры и проводов;
  • подсоединить маслоохладитель к водопроводной сети и канализации;
  • после подключения к силовой электросети надежно заземлить пресс, присоединив его к общей системе заземления;
  • выполнить все требования, относящиеся к первоначальному пуску и изложенные в соответствующих руководствах по эксплуатации электрооборудования и гидроагрегата;
  • произвести заливку рабочей жидкости в бак наполнения и в бак гидроагрегата.

настройка и наладка пресса ДЕ2428, ДГ2428

  • Все работы по регулировке и настройке производить в режиме «НАЛАДКА»
  • Настройку гидросистемы производить по руководству к гидроагрегату.
  • Настройку электроаппаратов и режимов работы производить по руководству к электрооборудованию.
  • Величины ходов ползуна и выталкивателя установить в зависимости от высоты пресс-формы, высоты прессуемого изделия, марки и предварительной подготовки пресс-материала с помощью соответствующих конечных выключателей. Величина хода определяется ходом толкателей пресс-формы.
  • Отрегулировать скорость холостого хода вниз, чтобы она составляла не менее 35,0 мм /сек.
  • Отрегулировать требуемое усилие прессования.
  • Сомкнуть пресс-форму и проверить по манометру при каком давлении пресс отключается (встает на выдержку), сравнить это давление с требуемым, и соответственно поднять или отпустить регулировочную стрелку.
  • Установить режим работы «ПОЛУАВТОМАТ» и приступить к работе.

ЗАПРЕЩАЕТСЯ:

  • допускать к работе и обслуживанию пресса ДЕ2428, ДГ2428 лиц, не аттестованных в установленном порядке;
  • эксплуатировать пресс ДЕ2428, ДГ2428 при его неисправности;
  • производить обслуживание и ремонт пресса ДЕ2428, ДГ2428 в процессе его работы;
  • производить смену пресс-форм при плунжере не закрепленном в верхнем положении;
  • оставлять работающий пресс без защитных кожухов и ограждений, предусмотренных конструкцией.

ДЕ-2428, предназначение гидравлического пресса ДЕ 2428 гидравлический пресс де2428 б/у купить пресс гидравлический де2428 купить бу. Гидравлический пресс de 2428 бу цена, паспорт пресс де2428 скачать пресс гидравлические ДЕ2428 пресс гидравлический де 2428 б. де2428 гидравлический для изготовления изделий из пластмасс, ДЕ2428 Пресс ДЕ2428 б/у цена гидравлический пресс де 2428 паспорт. пресс ДЕ2428 характеристики, продаю пресс гидравлический модель ДЕ2428. усилие 630 кн . паспорт на пресс гидравлический де2428 Изготовление Пресс ДЕ2430. пресс гидравлический да 2238а, прайс-лист пресс гидравлический ДЕ2428 пресс гидравлический де 2428 пресс гидравлический ДЕ2428. пресс ДЕ2428, ДЕ2428 А советский пресс де2428 Новые гидравлические пресса ДЕ 2428 для переработки пластмасс. технические характеристики станка ДЕ2428, де 2428 цена Пресс гидравлический для изделий из пластмасс ДЕ2428

www.stanki-zavod.ru

Пресс гидравлический ДГ2436

Переработка и формовка изделий производится прессом данной модели по нескольким циклам: с наличием/отсутствием выталкивателя, с наличием/отсутствием подпрессовок, выдержка под давлением с включенным/отключенным двигателем.

В базовую комплектацию гидравлического пресса ДГ2436 входит сварная станина, на которой расположены основные детали и узлы: рабочий цилиндр, клапан, бак наполнения, выталкиватель, ползун и стол с Т-образными пазами для крепления пресс-форм, цилиндры возврата, выключатели ползуна и выталкивателя и трубопровод.

Справа от пресса отдельно устанавливается электрошкаф с системой управления прессом, с левой — гидроагрегат. Режим работы пресса наладочный полуавтоматический. Род тока питающей сети переменный трехфазный, частота 50±1 Гц, напряжение 380 В.

Используемая рабочая жидкость — масло индустриальное И-20А, И-40А ГОСТ 20799; ВНИИ НП-403 ГОСТ 16728; ИГП-18, ИГП-30, ИГП-38 ТУ38101413 класса частоты не менее 13.

Система смазки ручная марки солидол С ГОСТ 4366, расход которой составляет 0,5 кг/нед.

Конструкция прессов позволяет обеспечить поддержание необходимой температуры нагрева пресс-форм в диапазоне 100-250оС, автоматизировать подпрессовки от 1 до 9, при усилии 20-80% номинального. Высокие скорости смыкания позволяют производить высокотемпературный предварительный подогрев пресс-материала до 120-130оС, прессовать низкие тонкостенные изделия в форме нагретой до 200-220оС.

Стоит отметить такие возможности пресса как предварительное нагружение усилием 20-80% номинального и выдержка при этом усилии от 0 до 90 сек, а также сохранение стабильного давления при больших выдержках. Специальная двуручная система управления ходом ползуна вниз, подвижное ограждение штампового пространства; встроенный уловитель вредных газовыделений, а также система аварийного отключения и блокировок обеспечивают высокую степень безопасности работы. Отдельно можно приобрести плиты нагрева и спецоснастку.

Изготавливаемые Оренбургским заводом прессовых машин прессы соответствуют требованиям технических условий и комплекту документации согласно спецификации ДГ2436.00.001.

Пресс гидравлический ДГ2436 поставляется в упаковке, предохраняющей от механических повреждений, обеспечивающей сохранность оборудования при транспортировке, погрузке и разгрузке. Пресс устанавливается  на деревянную станину (на брусья), упаковывается в полиэтиленовую пленку повышенной прочности. Маркировка, консервация, окраска, упаковка, транспортировка, гарантии в соответствии с ГОСТ 19569-89, ГОСТ Р 51908-2002, ГОСТ Р 51909-2002. Перед отгрузкой всё Оборудование в местах, где это необходимо, подвергнуто соответствующей консервации, обеспечивающей предохранение его от порчи во время транспортировки и хранения.

В базовую комплектацию ДГ2436 входит:

  1. Пресс в сборе;
  2. Гидростанция;
  3. Электрошкаф управления.

Дополнительное оборудование:

  1. Нагревательные плиты.

stankogid.ru

ДГ2434, ДЕ2434 Пресс гидравлический

Пресс гидравлический ДГ2434, ДЕ2434

ПромСтройМаш является непосредственным производителем ДГ2434, ДЕ2434 Мы производим и продаём Пресс гидравлический ДГ2434, ДЕ2434 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ДГ2434, ДЕ2434 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ДГ2434, ДЕ2434 вы можете непосредственно у нас или у наших дилеров.

Гидравлический пресс ДЕ2432, предназначен для формования изделий из реактопластов методами прямого и трансферного (литьевого) прессования, для изготовления изделий из резины, неметаллических материалов и изделий из тонколистового металла.

Имеется силовая и контрольно-регулирующая аппаратура для подключения обогрева пресс-формы.

Технические характеристики ДГ2434, ДЕ2434

Номинальное усилие пресса, кН2500
Наибольший ход ползуна, мм:710
Максимальное расстояние между столом и ползуном, мм1250
Размеры стола, мм1120х1000
Номинальное усилие нижнего выталкивателя, кН500
Ход нижнего выталкивателя, мм360
Скорость ползуна не менее:&nbsp
&nbsp&nbsp&nbsp- при холостом ходе, мм/с250
&nbsp&nbsp&nbsp- при возвратном ходе, мм/с70
&nbsp&nbsp&nbsp- при рабочем ходе, регулируемая вручную рукоякой управления, мм/с5.5…1
Скорость выталкивателя:&nbsp
&nbsp&nbsp&nbsp- при рабочем ходе, мм/с&nbsp25
Мощность привода, кВт15
Удельный расход электроэнергии, кВт*ч/цикл770*10-4
Время условного цикла, с40
Удельная масса, кг/кН4.2
Габариты:&nbsp
&nbsp&nbsp&nbspДлина, мм1480
&nbsp&nbsp&nbspШирина, мм2720
&nbsp&nbsp&nbspВысота, мм4750
Масса, кг10300
Размер плит нагрева* (опция), мм800х800 (1000х800)
* — Не включено в базовую комплектацию, поставляется за отдельную плату!!!
Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой&nbsp

наладка и регулировка прессов на сборочном участке

наладка и регулировка прессов на сборочном участке

   Гидравлический пресс ДЕ2432, предназначен для формования изделий из реактопластов методами прямого и трансферного (литьевого) прессования, для изготовления изделий из резины, неметаллических материалов и изделий из тонколистового металла.
   Имеется силовая и контрольно-регулирующая аппаратура для подключения обогрева пресс-формы.
Режимы работы:
    — наладочный, полуавтоматический.
Циклы работы:
   — с выталкивателем и без выталкивателя,
   — с подпрессовками и без подпрессовок,
   — с отключением двигателя во время выдержки и без отключения.
Дополнительное оборудование, инструмент к гидравлическому прессу ДЕ2432, который можно приобрести отдельно:
   — Спец оснастка по заказу клиента
   — Оснащение пресса греющими плитами

Пресс гидравлический для изготовления изделий из пластмасс ДЕ2434, ДГ2434

.

Основные узлы пресса ДЕ2434

  1. Станина
  2. Ползун
  3. Главный цилиндр
  4. цилиндр возврата
  5. Выталкиватель
  6. Механизм конечных выключателей ползуна
  7. Механизм конечных выключателей выталкивателя
  8. Бак наполнения
  9. Лестница с площадкой -(по заказу за отдельную плату)
  10. Электрошкаф
  11. Гидроагрегат

Комплект поставки пресса ДЕ2434

  • Пресс в сборе ДЕ2434
  • Запасные части
    • Кольцо ГОСТ 9833
      • 005-008-19-2 9шт
      • 011-014-19-2 3шт
      • 012-016-25-2 6шт
      • 016-020-25-2 2шт
      • 017-021-25-2 4шт
      • 021-025-25-2 1шт
      • 030-034-25-2 6шт
      • 037-045-46-2 2шт
      • 040-044-25-2 6шт
      • 070-080-58-2 2шт
      • 080-090-58-2 2шт
      • 130-140-58-2 2шт
      • 345-360-85-2 1шт
    • Манжеты ГОСТ 14896
    • Рукав высокого давления 7шт
    • Шприц рычажно-плунжерный 1шт
  • Документы
    • Руководство по эксплуатации пресса ДЕ2434 1шт
    • Руководство по эксплуатации Гидроагрегат ГПДА 1шт
    • Руководство по эксплуатации 2ТРМ1 1шт
    • Инструкция Н3СR 3шт
    • Инструкция RITTAL 1шт

Устройство составных частей пресса ДЕ2434, ДГ2434

Конструктивно все основные узлы пресса ДЕ2434, ДГ2434 располагаются на станине: в ее верхнюю поперечину встроен главный цилиндр с баком и клапаном наполнения, в нишах расположены цилиндры возврата, трубопроводы, механизм конечных выключателей ползуна. Выталкиватель, с механизмом конечных выключателей, закреплен в нижней поперечине станины.

Электроаппаратура пресса размещена в отдельном шкафу.

Гидроагрегат установлен слева от станины.

Станина пресса ДЕ2434, ДГ2434

Станина 1 – рамного типа, сварная. На стойках станины расположены закрепленные винтами 3клиновые направляющие 2. С помощью регулировочных винтов 4 и 5 устанавливается зазор между рабочими поверхностями направляющих станины и ползуна.

Ползун гидравлического пресса ДЕ2434, ДГ2434

Ползун пресса 6 представляет собой массивную чугунную плиту, опирающаяся проушинами на плунжеры цилиндров возврата, которые через прорези в боковых листах выходят в ниши станины. Направляющие ползуна снабжены текстолитовыми накладками 8. Для их смазки установлены пресс масленки 9.

Гидроцилиндры пресса ДЕ2434, ДГ2434

Гидроцилиндры (выталкиватель, цилиндры возврата) выполнены в соответствии с требованиями отраслевого стандарта.

Главный цилиндр – плунжерного типа. С помощью гайки 1 и полуколец 2 корпус цилиндра 3 закреплен в верхней поперечине станины. Уплотнение плунжера 4 осуществляется манжетой 5. Втулка 6 служит для обеспечения необходимого направления плунжеру и удерживается втулкой 7 с уплотнением 9 и фланцем 8. Уплотнения 10 и 11 предотвращают утечки рабочей жидкости. Утечки через отверстие 12 по трубке направляются в бак гидроагрегата. Плунжер соединяется с ползуном при помощи шайбы 13 и болта 14. Винт 18 служит для фиксации плунжера в верхнем положении при транспортировке и ремонтах. Винт 18 сблокирован с конечным выключателем, что исключает возможность включение цилиндра ползуна на ход вниз при зафиксированном плунжере. На верхнем торце цилиндра пресса ДЕ2434, ДГ2434 закреплены клапан наполнения и бак наполнения. Герметизация соединения бака и цилиндра обеспечивается резиновой прокладкой 15. Уплотнительные манжеты 5,9,17 имеют защитные капроновые кольца.

Главный цилиндр пресса ДЕ2434, ДГ2434

Цилиндр возврата и цилиндр выталкивателя пресса ДЕ2434, ДГ2434

Цилиндры возврата: корпус цилиндра крепится в специальной поперечине, расположенной в стойке станины, при помощи гайки 13. Уплотнение плунжера 3 осуществлено манжетой 9. Гайка 6 и контргайка 7 закреплены таким образом, что плунжер имеет возможность ограниченного перемещения в проушине ползуна для компенсации погрешности хода. Втулка 10 служит для обеспечения необходимого направления плунжеру и закреплена гайкой 8. Отверстие, закрытое пробкой 12 с прокладкой 11, служит для удаления воздуха из полости цилиндра. Для очистки плунжера от пыли и прочих инородных частиц установлена манжета 5.

Цилиндр выталкивателя представляет собой цилиндр поршневого типа. Его корпус 5 крепится в нижней поперечине станины при помощи гайки 1. Днищем цилиндра служит крышка 2. В верхней части корпуса установлена направляющая втулка 6. Уплотнение по наружному диаметру втулки 6 достигается резиновым кольцом 11, а по внутреннему диаметру манжетой 10. Уплотнение поршня 3 обеспечивается манжетами 12, которые предохраняются от преждевременного износа защитными кольцами 4. Поводок 8 служит для закрепления подвижной штанги механизма конечных выключателей выталкивателя. Для очистки поршня 3 от пыли и инородных частиц в гайке 7 установлена манжета 9.

Бак наполнения пресса ДЕ2434, ДГ2434

Бак наполнения 1 изготовлен из листового проката. Он крепится к главному цилиндру пресса ДЕ2434, ДГ2434 при помощи фланца 2. В баке имеется патрубок 3, через который осуществляется соединение с баком гидроагрегата. Труба для слива масла из бака наполнения находится в правой нише станины и выведена на заднюю ее стенку. От гидроагрегата к баку наполнения подведена труба, через которую осуществляется слив масла из линии управления гидросистемы. На передней стенке бака расположен маслоуказатель 6, на крышке – воздухоочиститель 5. В баке размещен радиатор для охлаждения масла.

Клапан наполнения пресса ДЕ2434, ДГ2434

Предназначен для пропуска больших объемов масла из бака наполнения в полость главного цилиндра и обратно во время холостых ходов, а также герметичного разделения полостей цилиндра и бака во время рабочего хода пресса. Управление клапаном наполнения пресса ДЕ2434, ДГ2434 осуществляется от основного потока линии цилиндров возврата.

При подаче давления в подпоршневую полость управляющего цилиндра 4 оба поршня 2 и 3 начинают двигаться вниз и через промежуточные детали открывают разгрузочный клапан штока 11. При открытии разгрузочного клапана происходит быстрый и плавный сброс давления. Поршень 2, служащий для открытия разгрузочного клапана, выбрав ход, останавливается.

Электрооборудование пресса ДЕ2434, ДГ2434

Насос гидросистемы пресса ДЕ2434, ДГ2434 приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем. Для управления гидроаппаратами служат шесть электромагнитов постоянного тока 24В. Ограничение движений механизмов и блокировки выполняется семью бесконтактными преобразователями положения.

Выполнение операций управления прессом ДЕ2434, ДГ2434 в соответствии с циклограммой осуществляется с помощью командоконтроллера, принцип работы которого основан на циклическом опросе состояния датчиков и выполнения команд в соответствии с записанной в управляющей памяти контролера программой. В программе все электромагниты, оперативные памяти и другие исполнительные аппараты включаются согласно логическим формулам. Схема позволяет контролировать длительность паузы перед подпрессовками и время выдержки изделия под давлением (выдержка прессования).

При выполнении условий, накладываемых программой, включается соответствующий исполнительный аппарат, что в свою очередь приводит к движению какого-либо механизма пресса ДЕ2434, ДГ2434 .

Электрическая схема обеспечивает работу пресса ДЕ2434, ДГ2434 в следующих режимах:

  1. Наладочном
  2. Полуавтоматическом:
    • прямого прессования
    • трансферного прессования

Управление работой пресса ДЕ2434, ДГ2434 осуществляется с панели пульта электрошкафа Соединение электрошкафа с электрооборудованием пресса осуществляется штепсельными разъемами.

Панель пульта пресса ДЕ2434, ДГ2434

Расшифровка символов пульта пресса ДЕ2434, ДГ2434

Подготовка гидравлического пресса ДЕ2434, ДГ2434 к первоначальному пуску

  1. Для удаления влаги из изоляции обмоток электродвигателя, из электроаппаратуры и проводов перед пуском пресс ДЕ2434, ДГ2434 должен находиться в сухом помещении не менее 3-х суток.
  2. Подсоединить маслоохладитель к водопроводной сети и канализации;
  3. После подключения к силовой электросети надежно заземлить пресс ДЕ2434, ДГ2434, присоединив его к общей системе заземления.
  4. Выполнить все требования, относящиеся к первоначальному пуску и изложенные в соответствующих руководствах по эксплуатации электрооборудования и гидроагрегата.
  5. Произвести заливку рабочей жидкости в бак наполнения и в бак гидроагрегата.

Настройка и наладка пресса ДЕ2434, ДГ2434

  • Все работы по регулировке и настройке пресса ДЕ2434, ДГ2434 производить в режиме «НАЛАДКА»
  • Произвести настройку гидросистемы и режимов работы в соответствии с руководством к гидроагрегату и электрооборудованию.
  • Величины ходов ползуна и выталкивателя установить в зависимости от высоты пресс-формы, высоты прессуемого изделия, марки и предварительной подготовки пресс-материала с помощью соответствующих конечных выключателей. Величина хода определяется ходом толкателей пресс-формы.
  • Отрегулировать скорость холостого хода вниз (не менее 35,0 мм /сек.)
  • Отрегулировать требуемое усилие прессования.
  • Сомкнуть пресс-форму и проверить по манометру при каком давлении пресс ДЕ2434, ДГ2434 отключается (встает на выдержку), сравнить это давление с требуемым, и соответственно поднять или отпустить регулировочную стрелку.
  • Установив режим работы «ПОЛУАВТОМАТ», приступить к работе.

ЗАПРЕЩАЕТСЯ:

  • допускать к работе и обслуживанию пресса ДЕ2434, ДГ2434 лиц, не аттестованных в установленном порядке;
  • эксплуатировать пресс ДЕ2434, ДГ2434 при его неисправности;
  • производить обслуживание и ремонт пресса в процессе ДЕ2434, ДГ2434 его работы;
  • производить смену пресс-форм при плунжере не закрепленном в верхнем положении;
  • оставлять работающий пресс ДЕ2434, ДГ2434 без защитных кожухов и ограждений, предусмотренных конструкцией.

Пресс ДГ 2434 А, пресс ДГ2434А [fhfrnthbcnbrb пресс ДГ2434А технические характеристики ДГ2434А. дб2432, пресс гидравлический дг2434а пресс гидравлический ДЕ 2434 А фундамент ДГ2434А пресс. технические характеристики гидравлического пресса дг2434а, пресс ДГ2434А прессы гидравлические с нагревом ДГ2434 ДГ-2434А.

www.stanki-zavod.ru

Гидравлический пресс ДЕ2434 и ДГ2434

Номинальное усилие пресса, кН

4000

Ход ползуна, мм

800

Наибольшее расстояние между столом и ползуном, мм.

1400

Размеры стола:

Слева-направо

Спереди-назад



1250

1120

Усилие нижнего выталкивателя, кН, не менее

630

Ход нижнего выталкивателя, мм

360

Скорость холостого хода ползуна, мм/с

вниз

вверх



180

50

Скорость рабочего хода ползуна, мм/с, регулируемая:

— при усилии до 30 % номинального усилия

— при усилии свыше 30 % номинального усилия



Скорость рабочего хода выталкивателя регулируемая, мм/с.

— при усилии до 30 % номинального усилия

— при усилии свыше 30 % номинального усилия



Скорость возвратного хода выталкивателя, мм/с

70 + 5

Время выдержки под давлением, с

1…1000

Температура нагрева прессформы, К*3

(диапазон регулирования)

373…523

Точность поддержания заданной температуры прессформы, % (по шкале в кельвинах)

+ 0,4

Габаритные размеры, мм.

Слева-направо

Спереди-назад

Высота



2820

1745

4900

Масса пресса, кг

14 700

ekrpm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
