Теплый пол Devi – инструкция, фотографии, обзор, видео

Эффективность отопления любого объекта жилого или промышленного назначения возможна с помощью системы датского теплого пола Devi. Она устанавливается в новостроях, старых реставрируемых помещениях для основного или дополнительного теплового источника. Установки системы Дэви быстро нагревают воздушные массы. Самотеком теплые слои подымаются вверх, остывая, опускаются к источнику тепла вниз. Небольшая скорость передвижения не вызывает циркуляцию пыли. Люди, страдающие аллергическими реакциями, будут чувствовать себя комфортно. Ассортимент нагревательных кабелей и матов Devi дает возможность выбрать систему под любой запрос: для жилой комнаты, ванной, детской, для снеготаяния, для гаражей, водостоков, спортивных залов и т.д.

Оглавление:

  1. Преимущества теплого пола электрического Devi
  2. Теплый пол Devi. Монтаж своими руками
  3. Тёплые полы электрические Devi. Цена установки системы и отдельных материалов
  4. Теплый пол Devi. Инструкция по установке нагревательных матов своими силами
  5. Теплый пол Devi под плитку
  6. Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Преимущества теплого пола электрического Devi

  • Легкое и удобное расположение обогревательных кабелей. Установка системы Дэви в конструкцию пола позволяет производить эффективный обогрев за счет естественной конвекции воздуха. Помещение быстро прогревается, создавая зону комфорта в области ног и не перегревая воздух в области головы.

  • Нет ограничений по планировке дизайна. Расставляя мебель в обычной квартире, хозяева вынуждены учитывать выступающие радиаторы, выдерживать определенное расстояние техники до источников тепла, оставлять неиспользованными большие площади. Теплый электропол не ограничивает владельца в дизайнерском оформлении интерьера.
  • Идеальное направление потоков тепла. Фактор особенно важный для семей с маленькими детьми. Они могут играть на полу без риска простудиться. Обогрев пола и некоторого расстояния от него производится системой сильнее, чем верхних слоев. Самотек воздуха не создает сквозняки, потоки пыли, не перегревает тело и позволяет бегать босиком по не застеленной коврами поверхности.
  • Экономное отопление. Точная регулировка температурного режима при помощи терморегуляторов снижает теплопотери и позволяет экономить до 10-15 % энергопотребления. К тому же, для тёплого пола devi цена за установку гораздо ниже, чем обустройство традиционных систем отопления. Экономия на начальном этапе монтажа составляет 20-25%.
  • Многофункциональное применение системы электроподогрева Дэви. Монтаж системы не имеет ограничений по предназначению комнаты, по финишному покрытию или по материалу основания.
  • Долгий рабочий ресурс. Многолетний опыт работы компании Devi на рынке электрообогрева, позволяет фирме выпускать продукцию с гарантией качества и обещать эксплуатационный период системы в течение 50 лет. Единственно, что придется делать хозяевам за этот срок, менять терморегулятор по мере появления усовершенствованных моделей.

Теплый пол Devi. Монтаж своими руками

Установка электрического обогреваемого пола Devi не составит труда при самостоятельном проведении работ. При отсутствии опыта рекомендуется привлекать профессионалов.

  • Сведения о часто встречающихся ошибках при установке теплого пола:
    • Выбрать зоны в помещении для обогрева и зоны без него. Планирование производится для жилой площади. Участки под мебелью и сантехприборами можно исключить из системы.
    • Реализуемый фирменный кабель имеет определенную длину. При выборе кабеля, длиннее необходимого размера у вас не будет возможности укоротить его, обрезать. Это запрещено инструкцией к продукции.
    • Первое включение системы, включая тестовое, производится после полного высыхания стяжки, клеящего раствора, используемого для укладки кабелей.
    • До монтажа системы производится очистка поверхности от строительного и бытового мусора. Выполняется грунтование основы.
    • Хождение по нагревательному кабелю в обуви на каблуках или на толстой подошве не допустимо. Оболочка кабеля имеет свой предел прочности. При точечном нажатии она повреждается.
    • Установку датчика температурного режима производят в гофротрубе. Его не маскируют бетонным раствором, не прячут под обои.
    • Устанавливая теплый кабельный пол, постоянно контролируют показатель сопротивления до начала и после окончания работы. Сверку производят по рекомендуемым в паспорте данным.
    • Составляя схему укладки теплого пола Devi, учитывают расстояния до стен, габаритных объектов, используя их как ориентиры-маяки.
    • Изоляцию теплого пола выполняют без воздушных прослоек. Наличие сфер воздуха приводит к выходу из строя отдельного кабеля или системы полностью.
    • Теплый пол не предназначен для нагревания и сушки стяжки или раствора клея над собой. В 99 случаях использования теплого пола не по назначению приводит к поломке.

  • Общий принцип монтажа теплого пола devi под стяжку:
    • Демонтировать мебель, убрать осветительные напольные приборы и оргтехнику.
    • Снять старое покрытие.
    • Провести разметку маяками, определить наивысшую точку перепада высот, определить нулевую точку.
    • При необходимости выровнять основание цементным раствором или самовыравнивающейся смесью. Дать ему застыть. Прогрунтовать 2-3 раза.
    • На ровном основании заделать швы, выемки и дефектные участки. Убрать мусор. Прогрунтовать поверхность 1-2 раза.
    • Разложить теплоизоляционный материал по всей площади системы. Стыки проклеить монтажным скотчем.
    • Сверху на поверхность изолятора уложить монтажную сетку.
    • Определить место размещения терморегулятора. По необходимости сделать вывод изолированной точки подключения к электросети. Установка и подключение терморегулятора выполняется перед монтажом кабеля.
    • Уложить на монтажную сетку кабель. Рекомендуемый шаг равен 200-250 мм.
    • Приготовить цементный раствор из готовой смеси или смешать самостоятельно, выдерживая пропорции воды, цемента, песка 3:1:2.
    • Накрывать финишным покрытием не ранее пяти суток.
    • Через 5 дней сделать начальный запуск системы теплого пола.

Тёплые полы электрические Devi. Цена установки системы и отдельных материалов

  • Набор Devi для теплого пола с двужильным кабелем Deviflex используется для укладки на бетонную поверхность и монтажа полного или локального обогрева. Средняя цена кабеля за 1 погонный метр 12.5 $. Производитель выпускает комплекты с минимальной длиной в 7 м. Максимальная длина кабелей 170 м.
  • Обогрев при помощи матов используется для тонких полов, под покрытие.1 м2 двужильного мата стоит 146 $. Размер матов начинается от 0.5 м2 и заканчивается максимальной площадкой в 12 м2.

  • Специальные нагревательные маты для деревянных покрытий Devidry выпускаются с подключением в розетку, коммутационным блоком, кабелем-удлинителем от 250 до 2000 мм. Стоимость обогревательных поверхностей варьируется от площади и от способа подключения.  В среднем 1 м2 обходится 112 $.
  • Терморегуляторы Devi средняя цена 62 $.
  • Монтаж теплого пола Devi у профессионалов обходится клиенту в 200-235  $ за м. кв.

Не стоит сразу закрывать для себя тему обогрева пола. Просто разделите стоимость монтажа на количество отапливаемых дней. Вы увидите разницу в пользу электрического подогрева пола: стоимость коммунального отопления на 15-20% выше, чем у индивидуального.

Теплый пол Devi. Инструкция по установке нагревательных матов своими силами

Начальный этап:

  • Проверяется возможность электроподвода на предмет подсоединения теплого пола. Суммируется мощность всех включенных в сеть приборов.
  • Проверяется допустимая величина тока автоматов. Мощные маты, потребляющие более 2 кВт подключают отдельной подводкой и устанавливают для них автомат.
  • Не разворачивая мат, измерить сопротивление кабеля. Сверяют результат с паспортными данными на материал. Допускается погрешность +/- 10%.
  • Проверяют состояние поверхности для укладки мата. При наличии трещин, выпуклостей или впадин, перепадов уровня, проводят стяжку самовыравнивающимся раствором.
  • На подготовленной поверхности, очищенной от мусора, сделать разметку расположения мебели, приборов, сантехники. От этих участков сделать отступ 50-100 мм. Такой же отступ выполнить от стен.  На обогревательный мат Devi категорически запрещено устанавливать мебель и оргтехнику.
  • На размеченную площадку разложить мат. В точке разворота материала в другую сторону выполняется надрез сетки, а потом делается разворот. Кабель не режется.
  • Убедившись, что разворот мата позволил точно и плотно прилечь материалу к поверхности, разметить участок под гофротрубу с датчиком температуры. Начало линии штробы расположить в зоне обогрева, посередине витков кабеля на мате. Продлить линию к месту установки датчика. Заранее вывести провод для тока.
  • Свернуть мат и вырезать по намеченной линии штробу 20х20 мм и участок под монтажную коробку.
  • Убрать мусор.
  • Загрунтовать поверхность основания.
  • Закрыть конец гофрированной трубы изолентой или скотчем и вставить ее в штробу.
  • Установить монтажную коробку для терморегулятора.

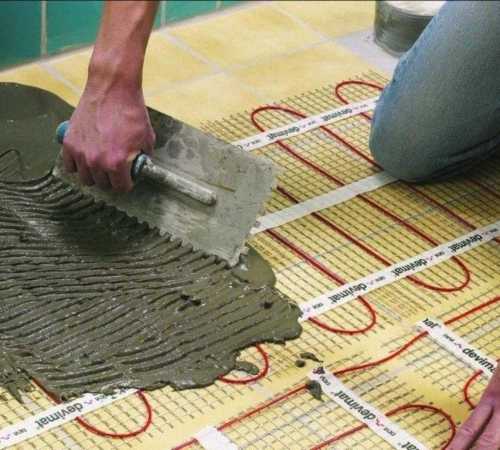

Установка мата:

  • Намазать поверхность клеящим веществом, наклеить подготовленный мат.
  • Замерить сопротивление изоляции, нагревательного элемента, сверить с начальными показаниями, занести запись в гарантийный талон техпаспорта.
  • В талоне в схему укладки занести расположение основных и вспомогательных элементов мата, указать отступ от предметов и стен.
  • Подключить терморегулятор и проверить работу обогревательного мата.
  • Отключить систему до установки верхнего отделочного слоя.
  • Приступить к монтажу плитки. Она выступит защитой кабеля и электрических частей от случайного механического повреждения.

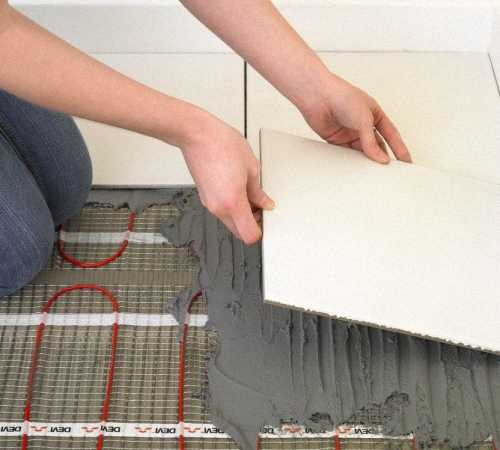

Теплый пол Devi под плитку

  • Если зона обогрева превышает 4 м2, то предварительно покрывают (затягивают) нагревательный мат 1-2 слоями клея для плитки. Рекомендуемая толщина слоя клея 5-7 мм. Вместо клея используют самовыравнивающийся состав для теплого пола.
  • Дать клею или составу полностью высохнуть. Время схватывания и отвердения указывается на упаковке к стройматериалу.
  • Принести в рабочую зону плитку. Положить ее с края от мата.

  • Уложить плитку на специальный клей. Осторожно пристукивать каждый участок, но не прижимать. Выгнать воздух из-под края керамики можно несильным прижатием и удерживанием 1-2 минуты.
  • После окончания монтажа плитки необходимо 3-3.5 недели для просыхания клеящего раствора.
  • Включить установку и эксплуатировать обогрев пола.

Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

  • Пользователь построил турецкую баню. Он сделал ее с помощью обогревательной системы Devi. Способ оказался простой, легкий и экономный. Главным элементом бани хамам является массивная мраморная глыба, нагреваемая снизу до 450. Пользователь установил теплую систему под камень, выбрал мат с изолированной поверхностью и площадью 0.5 м 2. На пол, в скамьи по над стенами и в нижней части стен тоже установил систему Дэви, только кабельную. Секрет бани – обогрев в сочетании с большой влажностью объема.
  • Для обогрева камня использован кабель Devi мощность в 300 Вт/м2. Для скамеек и пола применил кабель мощностью 200 Вт/ м2.

  • В Англии с помощью нагревательной кабельной системы Devi был построен 100 метровый мост. При строительстве в бетонную основу заложили кабель Devi Flex с мощностью 200Вт/ м2. Общая длина кабеля составила 33.5 км. Вся работа по монтажу заняла 3 дня.  Обогрев обеспечивается в холодное время, когда обледеневают тротуары.
  • Никто не задумывался, как выдерживают солдаты у Кремлевской стены несколько часов неподвижного стояния на вытяжку в сильные морозы. Оказывается, в стеклянных конструкциях фундамента проложен обогревательный кабель Devi. Площадка для обогрева небольшая 0.5 м2.

По отзыву директора компании, решение установить систему данного бренда пришло после нескольких лет неудачной эксплуатации отопительной системы конкурирующей фирмы. Постоянные сбои, выход из строя важных узлов, заставлял простаивать людей на лютом морозе. После замены оборудования на кабели Дэви, проблем с отоплением не стало.

Видео об укладке матов Devi:

strport.ru

Теплый пол. Инструкции и пособия

В этом разделе размещены пособия, инструкции от производителей теплого пола и другие полезные материалы.

Информационные материалы

Инструкции по установке терморегуляторов

Devireg 130 (pdf, 418 Kb) Devireg 530 (pdf, 984 Kb) Devireg 535 (pdf, 834 Kb)
Devireg 550 (pdf, 864 Kb) Devilink       (pdf, 2,5 Mb) Devireg 316 (pdf, 224 Kb)
Devireg 330 (pdf, 523 Kb) Devireg 610 (pdf, 192 Kb)  Devireg 850 (pdf, 1,2 Mb)

Паспорта на нагревательные кабели

Паспорта на нагревательные маты

Сертификаты на нагревательные кабели и маты

Сертификаты на прочую продукцию


Монтаж теплых полов. Если вы решили заняться монтажом полов Devi – учтите, что это система обогрева высокой надежности, которую можно применять и в качестве главной системы отопления и для простого обогрева пола.

Монтаж инфракрасных пленочных полов. Монтаж инфракрасного пленочного пола под силу любого и каждого. Если Вы не специалист по по укладке и подключению пленки — следуйте дальнейшей инструкции. Вы сможете без проблем установить инфракрасный пленочный пол под ламинат, линолеум или паркетную доску и ковролин.

Теплый пол в тонких полах. Установка в слой плиточного клея. Подогрев пола может быть осуществлен и без всякого рода лишних трат, разрушения полов, всякой пыли и грязи. Делается это следующим образом – тонкие нагревательные маты DEVI укладываются в легкий слой плиточного клея. Маты Devimat отличаются малой толщиной – от 2,3 до четырех миллиметров, исходя из его типа.

Теплый пол в бетонных полах. Установка в цементную стяжку. Идеальный вариант в тех случаях, когда вы собрались установить систему обогрева в еще не до конца достроенном здании, где стяжка пока отсутствует — нагревательный кабель Deviflex. Его установка производится в бетонную или цементно-песчаную стяжку, толщина которой составляет от трех до семи сантиметров, благодаря чему пол прогревается равномерно, а его температура остается комфортной постоянно. Подробнее об установке нагревательного кабеля в цементную стяжку

Теплый пол в деревянных полах. Маты DEVIDRY. Нагревательные маты Devidry созданы специально для так называемого “сухого” монтажа теплого пола под различные покрытия, такие как ламинат, ковролин, линолеум, паркет, паркетная доска толщиной меньше 2,5 см. Теперь необходимая температура под ногами может быть достигнута легко и быстро, без всяких излишних работ вроде установки в стяжку нагревательного кабеля. Подробнее о матах DEVIDRY



www.devi-nn.ru

Особенности электрических тёплых полов Devi (Деви)

кабельные полы Devi
    Содержимое:
  1. О производителе полов Devi
  2. Теплые полы Devimat
  3. Тёплые полы Deviflex
  4. Регуляторы тёплого пола Devireg
  5. Система удаленного управления Devilink
  6. Что входит в комплект системы Devi
  7. Как выбрать теплые полы Devi
  8. Как укладывать теплый пол Devi
  9. Плюсы и минусы теплых полов Деви

Заслуженной популярностью у отечественного покупателя пользуются электрические тёплые полы Devi. Созданная в Дании компания Devi, известна тем, что предлагает потребителю не только нагревательный кабель и маты, но и все сопутствующее оборудование, необходимое для работы полов.

О производителе полов Devi


Компания Деви была создана в 1942 г. С момента основания, главным направлением было и остается изготовление систем отопления для частного сектора.

Преимуществом бренда является то, что на базе предприятия были разработаны и последовательно внедрены в производство все типы оборудования, необходимого для подключения, регулировки и укладки кабеля и матов. Таким образом, комплектующие Devi являются универсальными, и подходят к любой конфигурации полов выпускаемых компанией.

Страна производитель Дания, поэтому все оборудование проходит обязательную сертификацию качества ISO 9001. Помимо этого, в ЕС полы и нагревательные маты Devi, получили высокие оценки уровня безопасности и положительные отзывы, позволившие присвоить продукции сертификат ISO 14001.

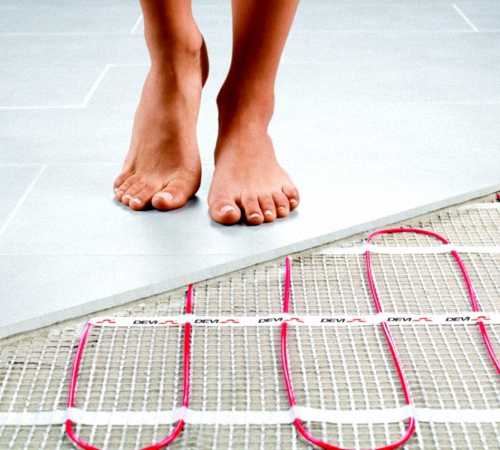

Теплые полы Devimat

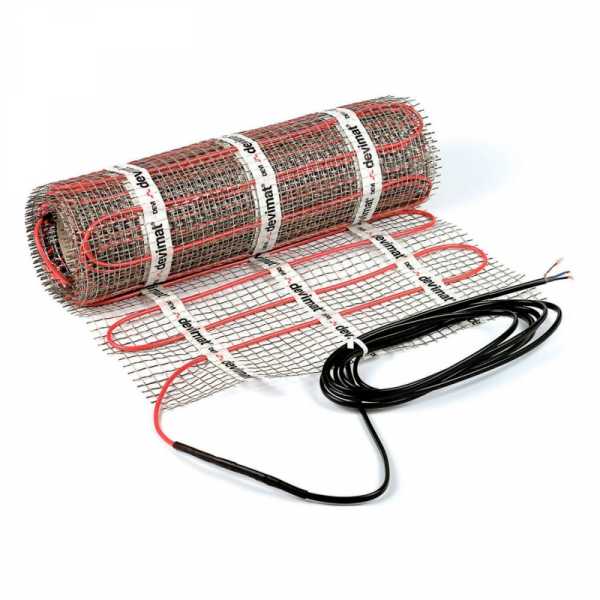

маты Devi Devimat Электрические нагревательные маты Devi Devimat предназначены для быстрого монтажа системы отопления. При укладке отсутствует необходимость в использовании стяжки.

Одно или двужильный кабель с минимально допустимым диаметром, клеится на синтетическую основу в виде сетки. Такое решение позволяет укладывать напольное покрытие сразу поверх матов. Монтаж и подключение может выполнить даже неспециалист.

Рекомендована укладка матов под плитку. Для лучшего сцепления, сетка фиксируется к поверхности с помощью плиточного клея. Максимальная толщина пола не превышает 2 см. В комплект пола Девимат входит: датчик, предотвращающий перегрев кабеля, регулятор мощности. По желанию можно выбрать тип кабеля, с одной или двумя жилами.

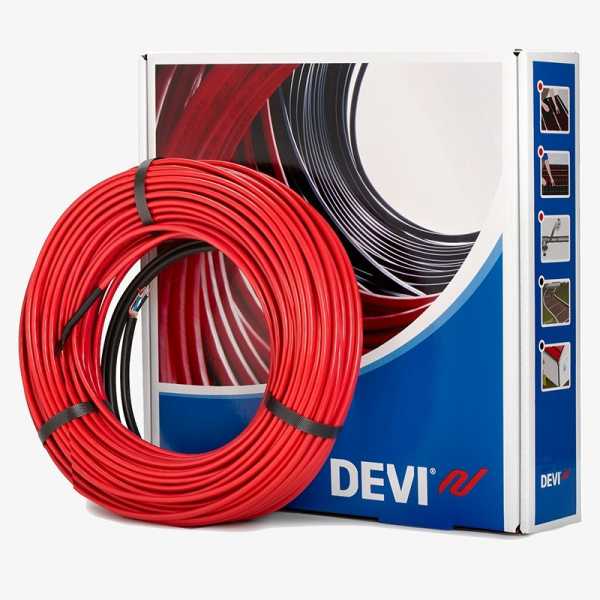

Тёплые полы Deviflex


В модификации представлены полы, использующие исключительно двужильный кабель Devi. Провод Deviflex монтируется непосредственно в цементную стяжку.

Во избежание поражения электрическим током в процессе эксплуатации, кабель имеет двойную защиту. Глубина залегания провода до 7 см.

Принцип работы двужильного кабеля Devi Deviflex дает несколько ощутимых преимуществ, по сравнению с одножильными аналогами:

  • кабель Devi Deviflex Отсутствует необходимость в подключении двух концов провода к терморегулятору. Жилы соединяются между собой с помощью специальной соединительной муфты Деви. Такое решение имеет определенные преимущества.
  • Возможность отопления помещений со сложной конфигурацией и планировкой. С помощью кабеля Deviflex, можно утеплить даже небольшие комнаты, учитывая особенности связанные с установкой мебели, сантехнических узлов и т.д.
  • Высокая степень защиты – производитель системы обогрева полов Devi считает важным обеспечить абсолютную безопасность эксплуатации кабеля Deviflex. Поэтому вся продукция имеет обязательную качественную двойную изоляцию. Правила устройства пола подробно описываются в инструкции по эксплуатации. В частности, там оговаривается необходимость подключения кабеля через УЗО и изготовления заземления.

В комплектацию теплого пола Deviflex входит непосредственно сам кабель и инструкция производителя, относительно монтажа и последующей эксплуатации. По желанию можно дополнительно приобрести терморегулятор и датчик.

Главное отличие двухжильного теплого пола от одножильного заключается в простоте укладки первого. Саморегулирующие кабели также обязательно имеют две токопроводящие жилы.

варианты укладки и теплоэффективности полов Devi

Регуляторы тёплого пола Devireg


На первый взгляд подобрать терморегулятор для теплого пола Devi Devireg достаточно проблематично. Дело в том, что потребителю предлагается несколько десятков различных модификаций оборудования.




На самом деле, регуляторы теплого пола Devi можно условно разделить на несколько групп:

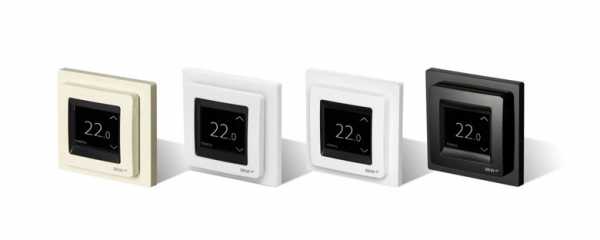

  • панель Devi Devireg Программируемый терморегулятор Девирег – имеет большое количество функций. Некоторые модели имеют суточный или недельный программатор, блок дистанционного управления.

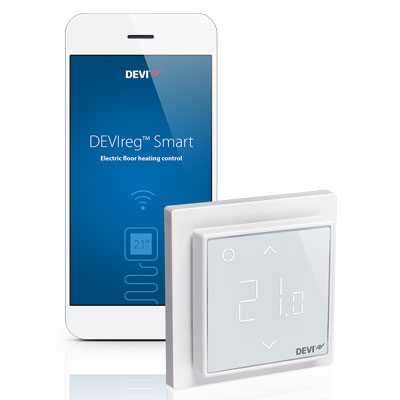

    При необходимости можно купить модель, подключаемую к сети интернет, чтобы удаленно регулировать настройки и выставлять температурный режим с помощью смартфона. Обеспечивает минимальное время нагрева, а также экономию энергопотребления до 30% — 50%.
  • Электронно-механический регулятор – управление выполняется с помощью кнопок или сенсорной панели. Преимуществом модели является одновременное подключение электронного температурного датчика пола и воздуха. Простая конструкция, тем не менее, эффективна, особенно в небольших помещениях.

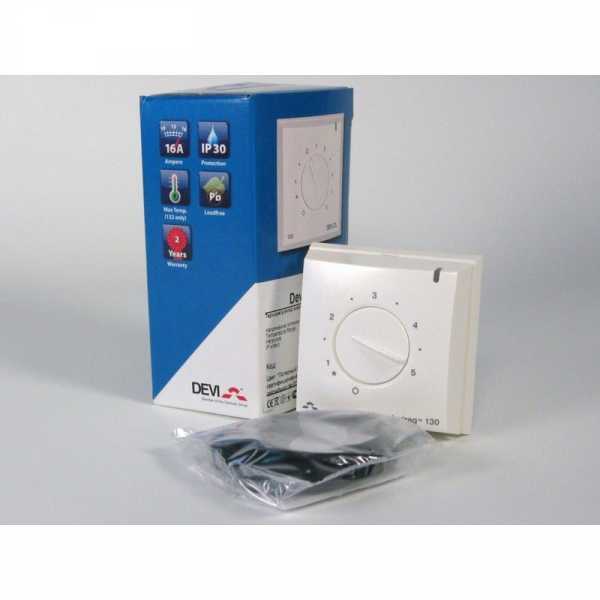

  • Механический терморегулятор – схема подключения теплого пола к терморегулятору Devireg настолько простая, что выполнить ее можно самостоятельно. Принцип работы механического регулятора основан на использовании термостата. При достижении определенной температуры, он срабатывает и отключает подачу электричества. Эта же схема действует в бытовых приборах (утюге).

Производитель обязательно предоставляет с каждым комплектом отопительного и регулирующего оборудования инструкцию самостоятельного поэтапного монтажа. Строгое соблюдение правил и рекомендаций, является гарантией длительной эксплуатации системы.

Система удаленного управления Devilink


Если планируется использовать греющий кабель как основной источник отопления в доме с большим количеством комнат, тогда возникает необходимость в выборе эффективной схемы подключения электрического тёплого пола Devi.

Существует несколько возможностей сделать это:

  1. панель Devi Devilink Установить в каждую комнату терморегулятор – сложное и достаточно неудобное решение. Отсутствует возможность индивидуального удаленного управления отоплением в каждой комнате.
  2. Система удаленного управления Devilink – суть устройства сводится к возможности подключения всех нагревательных кабелей в доме к одному блоку управления. Особенностью монтажа электрического теплого пола Devi с системой контроля Devilink будет использование беспроводных коммуникаций для управления. Следовательно, для монтажа и объединения систем отопления в одну сеть нет необходимости в изготовлении сложных коммуникаций, соединенных проводами.

Удаленное управление позволяет одновременно использовать в сети отопления сразу несколько видов теплых полов. Так, монтаж кабельного пола Devi под плитку в ванной комнате или прихожей, может быть выполнен с помощью матов, а укладка под ламинат в спальне, с помощью одно или двужильного провода. А регулировать все эти системы будет один блок управления Devilink.

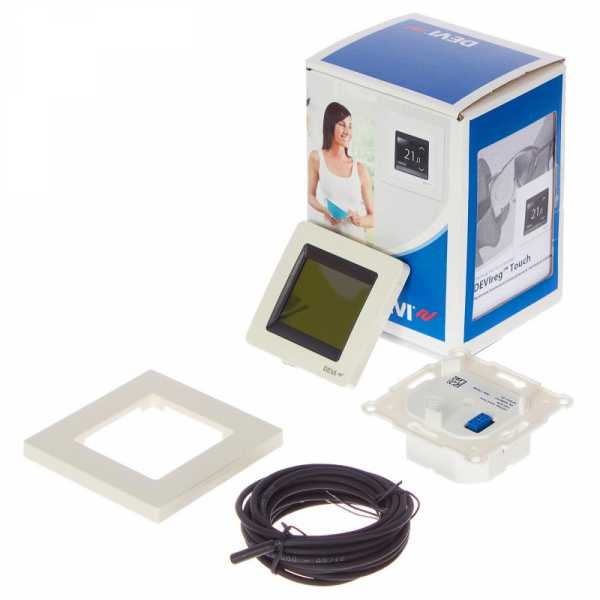

Что входит в комплект системы Devi


Изначально в комплект входил только греющий кабель, но для удобства потребителя производитель стал предлагать уже готовые и полностью укомплектованные для подключения системы.

На сегодняшний день, приобретая теплые полы, покупатель получает:

  1. Одножильный или двужильный кабель Devi, маты.
  2. Терморегулятор.
  3. Гофрированная трубка для монтажа датчика температуры. Гофра помогает в случае необходимости произвести ремонт или заменить термодатчик, не разбирая напольного покрытия.
  4. Монтажная лента Devi – предназначена для крепления кабеля к поверхности пола.
  5. Инструкция по установке. В руководстве указаны технические характеристики теплых кабельных полов Деви, методы монтажа и возможные схемы подключения.

Комплектация может меняться в зависимости от пожеланий заказчика. Возможно подобрать, тип провода и терморегулятора, который оптимально соответствует характеристикам отапливаемого помещения.

Как выбрать теплые полы Devi


Комфортный температурный режим в помещении во многом зависит от правильно выбранной модификации теплых полов.

Обратить внимание потребуется на следующие аспекты:
  • Длина кабеля – одножильный провод имеет два холодных конца. В заводских условиях по краям кабеля крепится обычный провод, не нагревающийся во время прохождения тока. Укоротить одножильный кабель нельзя. Поэтому в первую очередь потребуется точно рассчитать необходимую длину. Расчет теплых полов Devimat делают с учетом отступов от стены помещения не менее 15-20 см.
  • Тип провода – для небольших помещений оптимально будет подключение двухжильного нагревательного кабеля с возможностью саморегуляции. Отопление помещения осуществляется с помощью матрицы, расположенной между токопроводящими жилами. В зависимости от температуры воздуха в помещении, меняется интенсивность нагрева кабеля. Допускается подключение провода без использования терморегулятора.
  • Выбор кабеля по площади – одножильный кабель используют для больших помещений, маты там, где требуется в сжатые сроки выполнить ремонт. Укладка двужильных проводов оправдана в случае помещений со сложной проектировкой.
  • Толщина пола и скорость проведения монтажных работ – укладка матов отнимает от высоты потолков не более 2 см. Ввод в эксплуатацию системы на матах допускается уже через неделю после укладки плитки. Первое включение кабельного пола Deviflex произойдет не ранее, чем через месяц после заливки стяжки. Рекомендуемая толщина стяжки 5-7 см, что может ограничить использование системы для невысоких помещений.

Для точных расчетов длины кабеля можно воспользоваться специальными калькуляторами, находящимися на сайте компании, продающей теплые полы.

Как укладывать теплый пол Devi


Последовательность укладки зависит от выбранного типа системы.
  • Маты – монтируются непосредственно на выровненное основание. Для лучшей фиксации используется клей для плитки. Клей наносят на поверхность, прежде чем уложить маты. Сразу после монтажа можно приступать к укладке напольного покрытия.
  • Кабель – на основание выкладывается специальная изолирующая подложка с фольгированным покрытием. Сверху раскидывают кабель, используя гарпунную систему или хомуты. Заливают стяжку. Необходимо быть особенно осторожным, так как большинство повреждений кабеля случается именно в момент заливки смеси. Для изготовления стяжки используют песчанно-цементный раствор с добавлением фиброволокна и пластификаторов, или готовую смесь.

схемы подключения полов Devi
стандартный пирог при монтаже пола Devi
вариант укладки пола Devi под стяжку

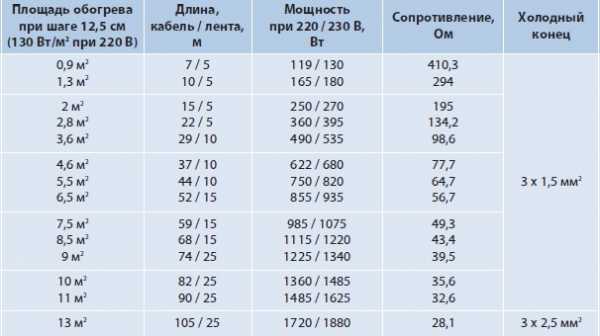

расчет шага укладки кабеля Devi

Чтобы обеспечить максимальную безопасность эксплуатации, производитель рекомендует подключение через дифференциальный автомат. Устройство, одновременно совмещающее функции автоматического выключателя и УЗО, мгновенно отключающее систему при соприкосновении человека с токоведущими частями.

Плюсы и минусы теплых полов Деви


Судя по отзывам покупателей, существует несколько плюсов и минусов, присущих теплым полам датской компании Деви. Плюсы:
  1. Скорость нагрева – теплый пол Devi нагревается за 5-15 минут. Интервал во многом зависит от толщины стяжки и грамотно выполненной изоляции основания.
  2. Простота монтажа – подробная инструкция и описание каждого этапа работ позволяет выполнить укладку без привлечения специалистов. Некоторые советы по монтажу можно найти, посетив сайт компании.
  3. Высокий уровень безопасности и длительные сроки эксплуатации.

В качестве недостатка можно отметить относительно высокую стоимость изделия, по сравнению с российскими или корейскими аналогами.

Теплые полы Деви, это хороший вариант для тех, кто ценит европейское качество, надежность и безопасность.

avtonomnoeteplo.ru

Терморегулятор для тёплого пола Devi: обзор, правила установки

Здесь вы узнаете:

Системы тёплых полов создают в помещениях оптимальные условия для проживания людей. Одновременно с этим они позволяют избавиться от громоздких и выступающих из-под окон батарей. Все коммуникации прячутся под полами, снаружи видны только ящики с распределительными коллекторами или электрическими соединениями. Управляются тёплые полы с помощью комнатных термостатов. Примером тому является терморегулятор Devi, созданный для управления электрическими полами, построенными на основе нагревательных матов или греющего кабеля.

Терморегуляторы от компании Devi – разновидности и модели

Непрерывная работа тёплых полов приводит к росту температуры выше комфортной отметки. Поэтому в систему обязательно ставятся управляющие модули. Они контролируют температурные показатели, позволяя создать идеальную атмосферу. Аналогичное оборудование используется для регулировки работы уличных систем обогрева, построенных на основе нагревательного кабеля.

Для управления электрическими тёплыми полами нередко применяются терморегуляторы Devi. Они могут работать с любыми видами нагревательных элементов, в том числе от сторонних производителей. Они подразделяются на механические и электронные, с традиционным управлением или сенсорным, комнатные и уличные. Также в продаже присутствуют терморегуляторы Devi с дистанционным беспроводным управлением через смартфоны.

Приобретая терморегулятор Devireg, потребители получают в своё распоряжение качественный термостат, способный управлять любыми видами тёплых полов. Рассмотрим преимущества этого оборудования:

  • Разнообразие моделей для решения любых задач.
  • Обеспечение экономной работы отопительного оборудования – показатель экономии составляет до 30%.
  • Возможность управления через интернет – для технически продвинутых пользователей.
  • Наличие моделей для уличной работы.

Терморегуляторы Деви делают эксплуатацию отопительных систем более выгодной и эффективной. Давайте рассмотрим самые популярные модели данных термостатов и ознакомимся с их техническими характеристиками.

Терморегулятор Деви Devireg 850

Перед нами цифровой термостат, созданный для управления уличными системами, отвечающими за таяние снега и льда – они предотвращают замерзание открытых площадок, кровель, водосточных труб и других уличных элементов. Представленный прибор построен на основе быстрого микропроцессора, контролирующего сразу две независимые зоны. Максимальное количество подключаемых датчиков – 4 шт. Это могут быть кровельные датчики и датчики уровня влажности грунта.

Терморегулятор от фирмы Devi поставляется в виде двух блоков, устанавливаемых на DIN-рейку – это блок питания и основной блок управления. Подключаемые датчики приобретаются отдельно. Возможности и характеристики прибора:

  • Работа по таймеру.
  • Рабочая температура – от -10 до +40 градусов.
  • Аварийная световая сигнализация.
  • Отображение текущей информации на ЖК-дисплее с подсветкой.
  • Простая схема подключения.
  • Релейное управление нагревательными элементами.

Установка терморегулятора от Devi производится следующим образом – блок питания и управляющий модуль ставятся на рейку, к ним подключаются внешние датчики с нагревательными элементами. Каждая зона настраивается отдельно от другой, позволяя настроить обогрев отдельных площадок или участков кровли.

Терморегулятор Devireg 316

Наш обзор продолжает универсальный термостат от Devi, работающий с любыми видами тёплых полов и греющих конструкций. Он монтируется как внутри помещений, так и снаружи. Прибор управляет системами снеготаяния, применяется для обогрева открытых площадок, контролирует подогрев водосточных желобов. Также он умеет работать с системами тёплых полов. Будучи выполненным не в самом красивом корпусе, терморегулятор предназначен для монтажа в скрытых местах на DIN-рейку.

Максимальная нагрузка для данного прибора составляет 3680 Вт, диапазон регулировки температуры варьируется от -10 до +50 градусов. Также предусмотрена функция экономии электроэнергии за счёт снижения интенсивности обогрева в неиспользуемые периоды (например, ночные или дневные). Термостат от Devi отличается минимальным потреблением электроэнергии в ждущем режиме – всего 0,25 Вт. На борту предусмотрены всего четыре регулятора, в том числе регулятор гистерезиса. Гарантия на терморегулятор составляет 2 года.

Терморегулятор Devi Devireg Touch

Интересный цифровой термостат для работы с тёплыми полами. Он интересен приятным внешним видом и сенсорным управлением. Прибор построен на основе микропроцессора и сенсорного дисплея. Его особенности:

  • Работа системы по заданной программе.
  • Дистанционное управление со смартфона на Android или iOS.
  • Встроенный мастер для первоначальной настройки.
  • Система кодировки настроек для сервисных мастеров.
  • Функция защиты от замерзания.
  • Учёт потребляемой электроэнергии.
  • Оптимизация работы системы отопления с целью уменьшения расходов.
  • Простота в установке и эксплуатации.

Терморегулятор поддерживает сразу несколько подключаемых датчиков. Максимальная нагрузка – 3680 Вт, тип датчиков – термисторные, эксплуатационная температура – от +5 до +30 градусов, диапазон регулировки температуры в помещениях – от +10 до +45 градусов.

Терморегулятор Devireg Smart

Перед нами ещё один цифровой термостат от компании Devi с возможностью подключения к смартфону. Его применение снижает расходы на электроэнергию. Предусмотрена функция программирования режимов работы. Производитель сделал всё возможное, чтобы процесс программирования был более простым и удобным. Прочие особенности и возможности:

  • Управление тёплыми полами из нескольких точек дома с помощью нескольких терморегуляторов от Devi.
  • Удобные сенсорные панели управления.
  • Контроль параметров через интернет.
  • Автоматическая подстройка под пользовательские предпочтения.
  • Снижение расходов в неиспользуемые периоды (например, в рабочие часы или на период отпуска).
  • Возможность управления через Wi-Fi.

Специалисты из компании Devi сделали всё возможное для обеспечения безопасного соединения терморегулятора и смартфона – взломы и несанкционированные подключения исключены. Мощность нагрузки составляет до 3680 Вт, диапазон регулировки температуры – от +5 до +45 градусов.

Терморегуляторы Devilink System

Правильнее сказать, что это не терморегулятор, а целая серия оборудования для регулировки систем электрического отопления. Она включает в себя отдельные термостаты и центральные контроллеры. Оборудование управляет температурой в комнатах (раздельно), соединяясь по беспроводному каналу с многочисленными контрольными блоками. Самая главная задача пользователей и специалистов – обеспечить связь между отдельными модулями. В самых сложных случаях здесь задействуются ретрансляторы.

Возможности и особенности терморегуляторов из семейства Devi Devilink System:

  • Тонкая настройка работы отопительного оборудования.
  • Поддержка отдельных настроек для нескольких комнат.
  • Прогнозирование температуры.
  • Работа с датчиками пола и с датчиками воздуха.
  • Удобный контроль параметров и подключённого оборудования с помощью сенсорной панели с ЖК-дисплеем.
  • Широкий диапазон регулировки.

Установку и настройку данного оборудования следует доверить сертифицированным специалистам.

Терморегулятор Devireg 130, 131, 132

Перейдём к более простым термостатам от торговой марки Devi. Перед нами целая серия терморегуляторов, предназначенных для комнатной эксплуатации. Она включает в себя три модели:

  • Devireg 130 – с проводным датчиком температуры полов.
  • Devireg 131 – модель с контролем тёплых полов по датчику воздуха.
  • Devireg 132 – модель с датчиками обоих типов.

Максимальная сила тока для всех терморегуляторов составляет 16 А, что соответствует мощности подключаемого оборудования до 3680 Вт. Регулировка температуры осуществляется с помощью круглой ручки, выступающей над поверхностью корпуса. Эта же ручка позволяет полностью отключить отопительную систему.

Данный терморегулятор, разработанный силами специалистов торговой марки Devi, создан для работы с любыми типами тёплых полов – это нагревательные маты и греющий кабель. Также возможна работа совместно с любым другим отопительным оборудованием – например, с конвекторами. В этом случае выбираются модели с датчиками температуры воздуха.

Терморегулятор Devireg 527, 530, 531, 532

Регуляторы тёплого пола Devi из данной серии представлены четырьмя моделями:

  • Devireg 527 – простой регулятор мощности без температурных датчиков.
  • Devireg 530 – терморегулятор Devi с датчиком пола.
  • Devireg 531 – терморегулятор фирмы Devi с отслеживанием температуры воздуха.
  • Devireg 523 – простой терморегулятор с датчиками обоих типов.

Помимо регулирующего органа, на борту термостатов предусмотрены кнопки отключения систем отопления.

Главные преимущества данной серии – конструкционная простота, простое подключение к отопительным системам, работа по температурным показателям полов или воздуха, отсутствие дорогостоящей электроники, точное отслеживание температурного режима, ценовая доступность. Самая простая модель, лишённая датчиков, может работать как простой регулятор мощности с ручным контролем.

Аналогичными характеристиками обладают терморегуляторы Devi 130, 131 и 132, но они лишены кнопок отключения тёплых полов. В отличие от предыдущей серии, температура в них проградуирована в градусах, а не в непонятных единицах.

remont-system.ru

Теплые полы DEVI: подбор, расчет, монтаж, отзывы

Оглавление:

  1. Кто делает теплые полы DEVI?
  2. Где изготавливают продукцию DEVI, представленную в России?
  3. Тёплые полы Deviflex — нагревательные секции в стяжку
  4. Тёплые полы Devimat — тонкие теплые полы под плитку
  5. Термостаты Devireg — все, что нужно для управления теплыми полами
  6. DEVIsmart — управление теплыми полами по WiFi с помощью смартфона или удаленно через сеть Интернет
  7. Система управления Devilink
  8. Что входит в комплект системы обогрева Devi
  9. Монтаж теплых полов Devi
  10. Ошибки при монтаже
  11. Инструкции по эксплуатации

Кто делает теплые полы DEVI

Свою историю эта торговая марка начинает в далеком 1942 году, когда в Копенгагене была создана компания DEVI. До 1960 года компания занимается производством электронагревательных приборов, и только в начале 60-х годов прошлого века DEVI начинает заниматься изготовлением электрических нагревательных кабелей. В начале 80-х годов компания переезжает в датский город Вайль, удобно расположенный сточки зрения транспортной доступности.

Современная история DEVI берет свое начало в 1985 году. Не смотря на то, что производство греющих электрокабелей компания освоила более чем за 10 лет до этого, объемы производства этой продукции были невелики. Толчком к этому послужил значительный рост объема нагревательных кабелей, поставляемых в Финляндию. После чего были открыты представительства в Норвегии, Швеции и Германии.

Начиная с 2003 года DEVI не существует. Компания была поглощена концерном Danfoss и преобразована в подразделение Danfoss Floor Heating Electrical, занимающимся производством систем электрического подогрева пола. Производства различных нагревательных кабелей, а также систем управления размещены в Дании, Франции и Польше.



Где делают теплые полы DEVI, которые продаются в России

Системы электрического подогрева пола, официально поставляемые в Россию (такие как: нагревательные маты DEVImat DTIF-150, DSVF-150, DTIR-150; нагревательные кабели DEVIflex 18T и т.д.) изготавливаются на заводе в Польше. Терморегуляторы DEVIreg производятся в Китае, в Малайзии, на Тайване, в Дании (зависит от модели).

Тёплые полы Deviflex — нагревательные секции в стяжку

Преимущества: изменяя шаг укладки нагревательной секции можно менять мощность системы обогрева, укладка возможна при любой конфигурации обогреваемой поверхности, из-за большой толщины система инерционна — долго нагревается, но и долго держит тепло после этого
Недостатки: монтаж кабеля более трудоемкий, укладка в слой стяжки — минимальное увеличение уровня пола 3 см, инерционность системы обогрева

Под общим названием DEVIflex представлена целая серия различных нагревательных секций для систем электрического теплого пола. Нагревательная секция — это отрезок греющего кабеля определенной мощности и длины, к которому подсоединен электрический кабель питания (силовой, «холодный» конец). Соединяются они с помощью специальной герметичной муфты. Толщина греющего кабеля составляет 6-9 мм. Например, диаметр самого популярного кабеля DEVI для оборудования теплого пола — Deviflex 18T — составляет 6,9 мм. Поэтому нужно принимать во внимание, что использование нагревательных секций для укладки теплого пола влечет за собой увеличение уровня пола минимум на 3 см. При работе с нагревательными секциями необходимо помнить несколько правил:

  • Напрямую греющий кабель подключать к электричеству запрещено (подключение идет только через «холодный» провод)
  • Укорачивать или удлинять греющий кабель запрещено (при необходимости можно укоротить или нарастить «холодный» провод питания)
  • Передавливать, сильно изгибать греющий кабель при монтаже запрещено (это приводит к локальному перегреву и дальнейшему перегоранию кабеля)
  • При локальном выходе из строя греющего кабеля устанваливается специальная ремонтная муфта
  • Если выгорел достаточно большой участок кабеля его необходимо заменять точно таким же кабелем для сохраниения мощностных характеристик нагревательной секции

Как правило, в системах «электрический теплый пол» нагревательные секции устанавливаются в слой стяжки (ЦПС) толщиной от 3 сантиметров. Секции DEVIflex крепятся к черновому полу с помощью специальной монтажной ленты, либо пластиковыми хомутами к монтажной сетке, армирующей стяжку. Нагревательная секция укладываются «змейкой». Расстояние между витками кабеля (шаг укладки) рассчитывается в зависимости от того, какой мощности систему обогрева нужно сделать. Например на балконах или лоджиях рекомендуется монтировать систему мощностью 180-200 Вт/кв.м. Т.е. для обогрева 3 квадратных метра балкона понадобится нагревательная секция мощностью 550-600 Вт. При этом шаг укладки можно рассчитать по формуле:

h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).

Площадь теплых полов мощностью 130 Вт/м из секций DEVIflex 18T под стяжку при шаге укладки 12,5 см

Для укладки в бетонные полы под маркой Devi выпускается линейка кабеля Deviflex 18T. Это один из самых лучших нагревательных кабелей для теплого пола. Гарантийный срок на него составляет 20 лет.

Как укладывать кабель DEVIflex 18t в стяжку

Технические характеристики DEVIflex 18T

  • Питание, В: 220-240В, 50Гц
  • Конструкция: круглый, двужильный, экранированный, подключение электричества с одной стороны
  • Удельная мощность, Вт/м.п.: 18 Вт/м.п.
  • Макс. рабочая температура: 65 °C
  • Диаметр кабеля: 6,9 мм
  • Холодный конец: 2,3 м, экранированный, 2 х 1,5 мм2 или 2 х 2,5 мм2
  • Минимальный диаметр изгиба: 4,2 см

DEVImat — тонкие нагревательные маты DEVI для укладки теплого пола под плитку

Самое популярное покрытие для систем обогрева «теплый пол» — это керамическая плитка, а также керамогранит, натуральный камень и т.д. Это и понятно: плитка очень холодная «на ощупь». Но, благодаря прекрасной теплопроводности, плитка представляет собой идеальный вариант покрытия для подогрева. Помимо этого, плитка — это самое применяемое покрытие в ванных комнатах, душевых, санузлах и других местах с повышенной влажностью. Применение систем обогрева пола в этих помещениях позволяет быстро просушить поверхность пола, предотвращая при этом возникновение плесени и уменьшая вероятность получения травмы на скользком мокром полу.

В случае с керамической плиткой, укладка теплого пола осуществляется на уже готовую и загрунтованную стяжку, непосредственно под финишное напольное покрытие (т.е. под плитку). Нагревательные элементы устанавливаются в слой клея. Это позволяет практически не увеличить уровень пола и получить систему прямого обогрева. При правильной укладке матов процесс нагрева пола занимает не более 20 минут.

Для укладки под плитку используются так называемые нагревательные маты. Нагревательный мат — это тонкий нагревательный кабель, который с определенным шагом «змейкой» закреплен на сетке шириной 50 сантиметров. Нижняя сторона сетки покрыта слоем клея для удобного и надежного крепления мата к основе пола. Общая толщина мата составляет от 3 до 5 мм. Каждый мат изготавливается на заводе для обогрева определенной площади (от 0,5 кв.м. до 12-15 кв.м.)

DEVI, как один из ведущих мировых производителей, предлагает несклько видов продукции для монтажа системы обогрева пола под плитку. Цифра в наименовании указывает удельную мощность нагрева на квадратный метр — 150 Вт/кв.м. при напряжении питания 230 В (при напряжении 220 В — мощность составляет 137 Вт/м2).

DEVImat 150T (ранее назывались DTIF-150)

Эта линейка двужильных нагревательных матов является одной из лучших. DEVImat 150T (до ребрендинга они назывались DTIF-150) — одни из самых тонких матов: общая толщина составляет 3,5 мм, тоньше на рынке представлены только маты одножильной конструкции (например DEVIheat 150S / DSVF-150). DEVImat 150T — соответствуют самым строгим нормам по электробезопасности и уровню электромагнитного излучения. Высочайшая надежность этих матов обеспечивается двойной фторопластовой изоляцией нагревательной жилы PVDF + тефлон, которая значительно прочнее механически и более термостойка по сравнению с обычной внешней ПВХ изоляцией в матах DEVIcomfort 150T (DTIR-150) или матах других производителей. Минусом является цена — маты DEVImat 150T самые дорогие.

DEVIheat 150S (ранее назывались DSVF-150)

Deviheat 150S (ранее назывались DSVF-150) — самые тонкие нагревательные маты. Общая толщина составляет не более 3 мм. Это достигается благодаря применению в конструкции мата одножильного нагревательного кабеля (он тоньше чем двужильный). Однако одножильная конструкция обладает одним недостатком — уровень электромагнитного излучения такого кабеля выше чем двужильного (хотя в любом случае оно значительно ниже допустимого по санитарным нормам). Именно поэтому укладка одножильных матов не рекомендуется в помещениях где возможно долговременное пребывание людей. Еще одной особенностью одножильного нагревательного мата является то, что оба конца этого мата нужно подключать к терморегулятору. Основное применение матов DEVI DSVF-150 — теплые полы в ванных, на кухнях и т.д.

DEVIcomfort 150T (ранее назывались DTIR-150)

DEVIcomfort 150T (до ребрендинга назывались DTIR-150) — это бюджетный вариант двужильных нагревательных матов DEVI. Изначально они были представлены только на украинском рынке и в Россию не поставлялись. Они толще матов серии DTIF (в полтора раза), внешняя оболочка сделана из более дешевого ПВХ (в отличии от DTIF с более прочной и надежной фторопластовой внешней оболочкой). В остальном параметры одинаковые: удельная мощность 137 Вт/м2 при напряжении питания 220 В (150 Вт/м2 при 230 Вольтах). Маты DEVI DTIR-150 дешевле матов DTIF в среднем на 20-25%.

DEVImat 200T (прежнее название DTIF-200)

DEVImat 200T — это маты под плитку полностью аналогичные матам DEVImat 150Т, но более высокой мощности — 200 Вт/кв.м. (при 230 В). Предназначены для обогрева пола в холодных помещениях: на балконах, лоджиях, в зимних садах и т.д. Самые дорогие маты.

Терморегуляторы DEVI Devireg

Для управления любой системой обогрева, в том числе и теплыми полами, необходим терморегулятор или термостат. Терморегулятор для теплого пола — это устройство, которое автоматически включает и выключает обогрев в зависимости от текущей температуры поверхности пола и установленной на регуляторе, желаемой температуры пола.

Регуляторы DEVI для теплых полов называются DEVIreg. Среди них есть приборы, которые могут удовлетворить самые разные запросы пользователя.

Регуляторы DEVI 130 серии

DEVIreg серии 13X (регуляторы серий 130, 131, 132) — это простые регуляторы для систем обогрева пола с поворотной рукояткой для установки температуры и двухцветным светодиодом в качестве индикации. Особенностью этой серии регуляторов является накладной монтаж. Отличия заключаются в том, что DEVI 130 комплектуется только выносным датчиком температуры пола (на проводе), DEVI 131 (снят с производства) — только встроенным датчиком температуры воздуха, а DEVI 132 оснащен и выносным датчиком темпратуры пола и встроенным датчиком температуры окружающего воздуха и управляет системой обогрева по температуре воздуха с ограничением максимальной температуры поверхности пола.

Регуляторы DEVI 530 серии

DEVIreg серии 5XX (регуляторы 528, 530, 531, 532) — это простые, встраиваемые в стандартную монтажную коробку регуляторы для систем обогрева пола с поворотной рукояткой для установки температуры и двухцветным светодиодом в качестве индикации. DEVI 528 и 530 — комплектуются выносными датчиками температуры пола и рассчитаны на разную максимальную мощность: 528 может управлять обогревом с током нагрузки до 10 А, регулятор 530 (более мощный) рассчитан на нагрузку до 16 А. DEVI 531 — оснащен встроенным датчиком температуры окружающего воздуха, а DEVI 532 — двумя датчиками: встроенным — воздуха и выносным на проводе — температуры пола. Обе эти модели могут управлять системами обогрева с током нагрузки до 16 А. Все модели отличаются логикой управления обогревом. В случае 528 и 530 — это управление по температуре пола, 531 включает и выключает обогрев по показаниям температуры окружающего воздуха в помещении, а 532 управляет обогревом по температуре воздуха, ограничивая при этом максимальную температуру пола.

DEVIreg 535 (снят с производства)

DEVIreg 535 (снят с производства) — один из самых популярных регуляторов DEVI, выполнен на базе серии 5XX, но с несколькими важными отличиями и дополнительными функциями. Вместо поворачивающейся рукоятки Devireg 535 оснащен жидкокристаллическим дисплеем, отражающим реальную температуру в данный момент, а также значения параметров и настроек прибора. Под экраном размещены кнопки для комфортного и быстрого программирования терморегулятора. Оснащен защитой от детей. DEVI 535 может работать в одном из четырех «зашитых» в нем режимов:

  • Ручной режим
  • Режим дневного и ночного снижения температуры
  • Режим понижения ночной температуры
  • Комбинированный недельный режим.



535 модель снята с производства и заменена более современным и надежным регулятором Devireg Touch.

Серия регуляторов DEVIreg TOUCH

DEVIreg Touch — это один из самых современных терморегуляторов для теплого пола, выпускаемых под маркой DEVI. Управление терморгеулятором осуществляется с помощью 2-х дюймового сенсорного экрана Touch-screen, а интерфейс DEVIreg Touch так же прост как и интерфейс смартфона. Этот терморегулятор можно устанавливать в групповые рамки Legrand, Gira, Merten, Schneider Electric, Bush Jaeger, ABB и др. Devireg Touch может работать с датчиками температуры практически всех производителей систем обогрева «Теплый пол».

Этот терморегулятор можно использовать в «простом» режиме постоянного поддержания температуры в помещении, можно запрограммировать температурный режим в помещении на неделю — Devireg Touch предоставляет самые широкие возможности по настройке и управлению. Эту модель представлена в нескольких цветовых решениях: теплом белом, полярно белом (холодном), черном или цвете слоновой кости. На терморегуляторы Devireg™ Touch распространяется гарантия сроком 5 лет.

DEVIsmart — новое слово в управлении теплыми полами!

DEVIsmart — регулятор для управления теплыми полами по WiFi с помощью смартфона или удаленно через сеть Интернет

Регулятор DEVIreg Smart предназначен для управления любыми системами обогрева по показаниям выносного датчика темпераутры пола и встроенного датчика температуры воздуха, но основным достоинством и отличием этого регулятора от всех, представленных на рынке, является возможность управления и настройки прибора по беспроводной сети WiFi через приложение DEVIsmart™ App, устанавливаемое на любой смартфон под управлением iOS или Android. Теперь вы можете управлять отоплением из любой точки мира, посмотреть состояние обогрева в любое время через сеть Интернет.

Регуляторы Devireg Smart выпускаются в четырех цветовых решениях:


Особенности терморегулятора DEVIreg SMART

  • Сенсорный дисплей с подсветкой
  • Простое меню для локальной ручной настройки и управления
  • Настройка прибора через приложение DEVIsmart™ App с экрана смартфона через беспроводную сеть WiFi или при прямом беспроводном подключении смартфона к терморегулятору
  • Мастер настройки с возможностью выбора типа помещения и типа напольного покрытия (через мобильное приложение)
  • Совместимость с одиночными и групповыми рамками сторонних производителей (ELKO, ELJO, JUSSI, Legrand Valena и Gelea Life, Gira Esprit, Merten M-smart, Schneider Exxact и т.д.)
  • Совместимость с датчиками температуры сторонних производителей (NTC)
  • Настройки терморегулятора можно восстановить с помощью введения кода, созданного через Интернет, или скопировать из другого, уже настроенного терморегулятора

Информация о подключении:

  • К одному терморегулятору можно подключить 10 смартфонов или планшетов
  • Одновременно управлять терморегулятором могут два смартфона или планшета

Возможности DEVIsmart™ App

  • Управление системой отопления в доме из любой точки мира
  • Локальная, без подключения к Интернету, настройка/эксплуатация системы контроля теплым полом
  • Режим жилой зоны для простого управления наиболее часто используемыми терморегуляторами
  • Управление несколькими терморегуляторами, установленными в разных местах (например, в квартире и дачном доме)
  • Защита от замерзания, расписание на неделю вперед, режимы «В отъезде/на отдыхе», режим экономии энергии
  • Уведомления/предупреждения о важных системных событиях
  • Доступ к службе технической поддержки и устранение неполадок непосредственно из приложения


Что входит в комплект системы обогрева Devi

Devi — это один из немногих производителей систем электрообогрева, выпускающих весь спектр продукции. Давайте разберемся, что же входит в комплект DEVI. Если не брать в расчет специализированные и промышленные системы обогрева, а остановиться только на теплых полах, предназначенных для бытового применения, то для монтажа теплого пола вам потребуется следующее:

  • Нагревательный элемент. В качестве нагревательного элемента в теплых полах может использоваться либо тонкий мат (DTIF, DTIR или DSVF — укладывается в слой плиточного клея), либо нагревательный кабель DEVIflex (монтируется в слой стяжки толщиной от 3 см).
  • Устройство управления. Для управления обогревом, создания комфортной температуры поверхности пола или воздуха в помещении, а также экономии электроэнергии используется терморегулятор. Если терморегулятор предназначен для управления обогревом по температуре пола, то в комплекте с ним идет выносной датчик температуры (который устанавливается в слой пола).
  • Гофрированная трубка с заглушкой. В случае выхода выносного температурного датчика из строя его необходимо заменить. Для того, чтобы датчик можно было извлечь и установить исправный, датчик не «вмуровывается» в слой пола, а устанавливается в специальной гофрированной трубке. Для того чтобы в трубку не попал плиточный клей или цементный раствор, с той стороны, которая укладывается в пол, на трубку необходимо установить заглушку (либо надежно закрыть трубку обычной изоляционной лентой).
  • Если теплый пол укладывается в слой стяжки (используется кабель DEVIflex) во избежание смещения кабеля при заливке ЦПС его необходимо закрепить на полу змейкой с определенным шагом (который рассчитывается при проектировании системы обогрева). Для этого можно использовать монтажную ленту, которая крепится к черновому полу с помощью дюбель-гвоздей. Либо, если для армирования стяжки используется монтажная сетка, то нагревательный кабель можно разложить и прикрепить к сетке с помощью хомутов.

Часто при монтаже возникает вопрос: нужно ли использовать теплоизоляцию? Ответить на него можно однозначно: если есть возможность увеличить уровень пола на несколько сантиметров, то нужно! Но, есть нюансы:

  1. Применение тонких гибких рулонных, фольгированных теплоизоляционных материалов бессмысленно. Использовать их при укладке теплого пола непосредственно под плитку невозможно, т.к. плитка должна быть связана с основанием слоем плиточного клея. Укладывать их под слой стяжки бесполезно, т.к. под весом стяжки они превращаются в блин и теряют все свои теплоизоляционные свойства.
  2. Обычно, в качестве теплоизолятора используют жесткий экструдированный пенополистирол (ЭППС) толщиной от 2 см (а лучше 5), поверх которого заливается промежуточная стяжка, а затем уже укладывается теплый пол. Но далеко не у каждого есть возможность увеличить уровень пола на 8-10 сантиметров. С другой стороны, применение в качестве теплоизолятора ЭППС толщиной от 5 см просто необходимо при монтаже теплого пола, например, на балконе или на лоджии.

Монтаж теплых полов DEVI

Установка и нагревательных матов и нагревательных кабелей подробно описана в инструкциях по монтажу. Переписывать эти инструкции особого смысла нет. Лучше посмотреть видео по установке теплого пола DEVI, которое даст общее представление о том как делается монтаж. Подробности всегда можно прочитать в интрукциях. Имейте в виду: лучше, чтобы установку и матов Devimat и кабелей Deviflex делали сертифицированные монтажники DEVI либо, чтобы строители строго соблюдали приложенную инструкцию по монтажу. Не смотря на то, что укладка теплого пола это не такая уж и сложная вещь, есть некоторые особенности, не соблюдение которых может привести к скорому и негарантийному выходу из строя нагревательного элемента.



Монтаж нагревательных матов DEVImat (видео)



Монтаж нагревательных кабелей DEVI (видео)

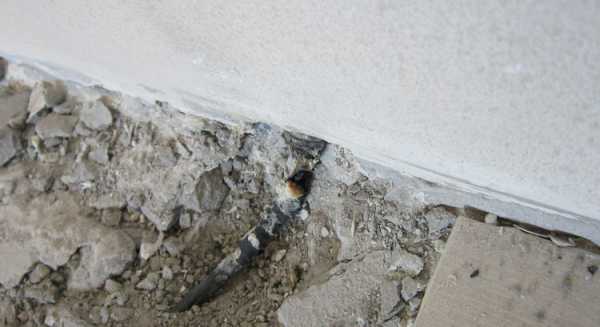

Ошибки при монтаже теплых полов DEVI

Не смотря на то, что монтаж теплых полов (и нагревательных матов под плитку и нагревательных кабелей в слой стяжки) не является каким-то чрезвычайно сложным процессом и простое соблюдение требований инструкции по монтажу позволит вам наслаждаться комфортом от теплого пола долгие годы, многие рабочие толи в силу собственной безалаберности, толи от «большого» ума совершают ошибки, от которых потом страдает клиент. К сожалению, выход из строя нагревательного мата или кабеля чреват не только установкой ремонтной муфты на нагревательный элемент, но и потерей одной-двух дорогостоящих напольных плиток, которые приходится разбивать, чтобы добраться до места повреждения кабеля. А кто знает, может эта коллекция плитки уже снята с производства?

Здесь приведены наиболее распространенные ошибки, которые допускают монтажники при укладке теплых полов (не только DEVI, а и других производителей).

  1. Частая ошибка при монтаже нагревательного мата, когда холодный конец (питающий кабель, который идет к регулятору в стене) не убирают в проштробленную канавку в стяжке, с плавным переходом со стены в пол, а просто кидают сверху на стяжку. Провод на стыке стена-пол торчит наружу, и при укладке плитки плиточник острой гранью плитки перерезает или повреждает питающий провод нагревательного кабеля, нарушает внешнюю изоляцию, понижая сопротивление изоляции, что со временем приводит к выходу из строя всего нагревательного элемента.

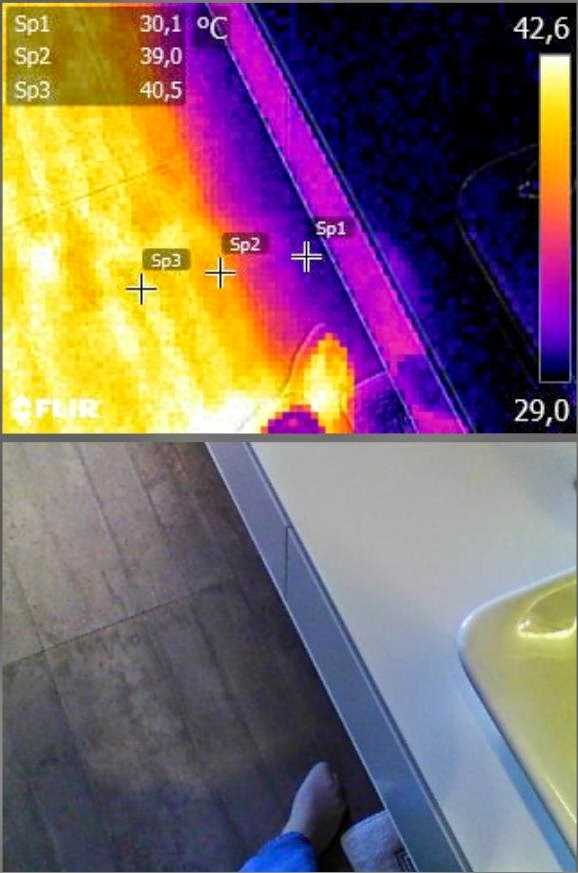

  2. Распространенная ошибка при укладке нагревательных матов на кухне — отступ от кухонной мебели. При укладке теплого пола как правило делается отступ от стен 10-15 сантиметров. Это делается для уменьшения площади обогрева и допустимо, так как вплотную к стене, как правило, никто не стоит. Однако совершенно ошибочно делать такой отступ от кухни (разделочного стола, мойки, варочной поверхности и т.д.) т.к. в этом случае человек стоит именно вплотную к мебели и, пятки находятся в теплой зоне, а пальцы ног чувствуют весь холод плитки у шкафа. Это вызывает дискомфорт. Нагревательный элемент должен располагаться по линии рабочей стенки кухонной мебели.

  3. При укладке плитки мастера иногда повреждают внешнюю изоляцию нагревательного элемента. Если случилось любое повреждение нагревательного кабеля, его внешней оболочки, а тем более экрана или жил, не стоит заматывать изолентой это место. Со временем, особенно быстро во влажных помещениях, нагревательный кабель начнет разрушаться, понизится его сопротивление изоляции и, в лучшем случае, начнет срабатывать защитная автоматика. В худшем случае нагревательный кабель отгорит, и придется разбивать плитку, когда ремонт уже закончен, для установки ремонтной муфты. Лучше сразу обратиться в специализированный сервис, который установит ремонтную термоусадочную клеевую муфту с гарантией качества. Стоимость такого ремонта намного ниже, чем последующий поиск места повреждения и ремонт. А уж купить одну-две плитки для восстановления пола после ремонта (особенно если прошло несколько лет после выпуска партии) практически невозможно. Оптимально сохранить после ремонта несколько плиток разного рисунка, так как повреждение теплого пола при установке дверных стопоров, подрезке плитки по месту, а также полностью исключить заводской брак невозможно.
  4. Необходимо, чтобы при укладке место соединения нагревательного кабеля и «холодного» (питающего) провода было уложено ровно. Нельзя допускать резкого поворота нагревательного кабеля сразу после проходной муфты. При работе теплого пола происходит постоянная деформация внешней оболочки кабеля. В результате через несколько лет при постоянном механическом напряжении места соединения на повороте внутренние нагревательные жилы может просто вырвать из гильз проходной муфты, что приводет к отказу теплого пола.
  5. Если в полу, где уложен нагревательный элемент нужно просверлить отверстие, лучше вызвать специалиста с тепловизором, который точно укажет места расположения кабеля, чтобы потом не потребовался дорогостоящий ремонт.

Очень интересное видео сервисного центра DEVI по ошибкам, допущенным при монтаже теплых полов:

Фото и видео взяты с блога сервисного центра DEVI httр://serviсe-dеvi.blogsроt.ru.

Инструкции по эксплуатации на теплые полы DEVI

Скачать инструкцию по монтажу матов DEVI в формате pdf

Руководство по установке нагревательного кабеля Deviflex 18T (22,6 Мб)

profiheat.ru

Теплый пол Devi – инструкция, фотографии, обзор, видео

Теплый пол Devi – инструкция, фотографии, обзор, видео

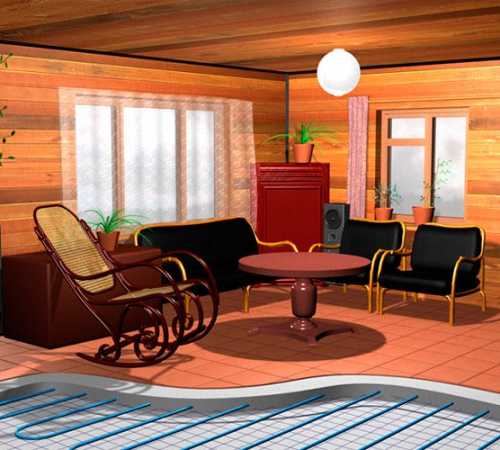

Эффективность отопления любого объекта жилого или промышленного назначения возможна с помощью системы датского теплого пола Devi. Она устанавливается в новостроях, старых реставрируемых помещениях для основного или дополнительного теплового источника.

Установки системы Дэви быстро нагревают воздушные массы. Самотеком теплые слои подымаются вверх, остывая, опускаются к источнику тепла вниз. Небольшая скорость передвижения не вызывает циркуляцию пыли. Люди, страдающие аллергическими реакциями, будут чувствовать себя комфортно. Ассортимент нагревательных кабелей и матов Devi дает возможность выбрать систему под любой запрос: для жилой комнаты, ванной, детской, для снеготаяния, для гаражей, водостоков, спортивных залов и т.д.

Оглавление:

  1. Преимущества теплого пола электрического Devi
  2. Теплый пол Devi. Монтаж своими руками
  3. Тёплые полы электрические Devi. Цена установки системы и отдельных материалов
  4. Теплый пол Devi. Инструкция по установке нагревательных матов своими силами
  5. Теплый пол Devi под плитку
  6. Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Преимущества теплого пола электрического Devi

  • Легкое и удобное расположение обогревательных кабелей. Установка системы Дэви в конструкцию пола позволяет производить эффективный обогрев за счет естественной конвекции воздуха. Помещение быстро прогревается, создавая зону комфорта в области ног и не перегревая воздух в области головы.
  • Нет ограничений по планировке дизайна. Расставляя мебель в обычной квартире, хозяева вынуждены учитывать выступающие радиаторы, выдерживать определенное расстояние техники до источников тепла, оставлять неиспользованными большие площади. Теплый электропол не ограничивает владельца в дизайнерском оформлении интерьера.
  • Идеальное направление потоков тепла. Фактор особенно важный для семей с маленькими детьми. Они могут играть на полу без риска простудиться. Обогрев пола и некоторого расстояния от него производится системой сильнее, чем верхних слоев. Самотек воздуха не создает сквозняки, потоки пыли, не перегревает тело и позволяет бегать босиком по не застеленной коврами поверхности.
  • Экономное отопление. Точная регулировка температурного режима при помощи терморегуляторов снижает теплопотери и позволяет экономить до 10-15 % энергопотребления. К тому же, для тёплого пола devi цена за установку гораздо ниже, чем обустройство традиционных систем отопления. Экономия на начальном этапе монтажа составляет 20-25%.
  • Многофункциональное применение системы электроподогрева Дэви. Монтаж системы не имеет ограничений по предназначению комнаты, по финишному покрытию или по материалу основания.
  • Долгий рабочий ресурс. Многолетний опыт работы компании Devi на рынке электрообогрева, позволяет фирме выпускать продукцию с гарантией качества и обещать эксплуатационный период системы в течение 50 лет. Единственно, что придется делать хозяевам за этот срок, менять терморегулятор по мере появления усовершенствованных моделей.

Теплый пол Devi. Монтаж своими руками

Установка электрического обогреваемого пола Devi не составит труда при самостоятельном проведении работ. При отсутствии опыта рекомендуется привлекать профессионалов.

  • Сведения о часто встречающихся ошибках при установке теплого пола:
    • Выбрать зоны в помещении для обогрева и зоны без него. Планирование производится для жилой площади. Участки под мебелью и сантехприборами можно исключить из системы.
    • Реализуемый фирменный кабель имеет определенную длину. При выборе кабеля, длиннее необходимого размера у вас не будет возможности укоротить его, обрезать. Это запрещено инструкцией к продукции.
    • Первое включение системы, включая тестовое, производится после полного высыхания стяжки, клеящего раствора, используемого для укладки кабелей.
    • До монтажа системы производится очистка поверхности от строительного и бытового мусора. Выполняется грунтование основы.
    • Хождение по нагревательному кабелю в обуви на каблуках или на толстой подошве не допустимо. Оболочка кабеля имеет свой предел прочности. При точечном нажатии она повреждается.
    • Установку датчика температурного режима производят в гофротрубе. Его не маскируют бетонным раствором, не прячут под обои.
    • Устанавливая теплый кабельный пол, постоянно контролируют показатель сопротивления до начала и после окончания работы. Сверку производят по рекомендуемым в паспорте данным.
    • Составляя схему укладки теплого пола Devi, учитывают расстояния до стен, габаритных объектов, используя их как ориентиры-маяки.
    • Изоляцию теплого пола выполняют без воздушных прослоек. Наличие сфер воздуха приводит к выходу из строя отдельного кабеля или системы полностью.
    • Теплый пол не предназначен для нагревания и сушки стяжки или раствора клея над собой. В 99 случаях использования теплого пола не по назначению приводит к поломке.
  • Общий принцип монтажа теплого пола devi под стяжку:
    • Демонтировать мебель, убрать осветительные напольные приборы и оргтехнику.
    • Снять старое покрытие.
    • Провести разметку маяками, определить наивысшую точку перепада высот, определить нулевую точку.
    • При необходимости выровнять основание цементным раствором или самовыравнивающейся смесью. Дать ему застыть. Прогрунтовать 2-3 раза.
    • На ровном основании заделать швы, выемки и дефектные участки. Убрать мусор. Прогрунтовать поверхность 1-2 раза.
    • Разложить теплоизоляционный материал по всей площади системы. Стыки проклеить монтажным скотчем.
    • Сверху на поверхность изолятора уложить монтажную сетку.
    • Определить место размещения терморегулятора. По необходимости сделать вывод изолированной точки подключения к электросети. Установка и подключение терморегулятора выполняется перед монтажом кабеля.
    • Уложить на монтажную сетку кабель. Рекомендуемый шаг равен 200-250 мм.
    • Приготовить цементный раствор из готовой смеси или смешать самостоятельно, выдерживая пропорции воды, цемента, песка 3:1:2.
    • Накрывать финишным покрытием не ранее пяти суток.
    • Через 5 дней сделать начальный запуск системы теплого пола.

Тёплые полы электрические Devi. Цена установки системы и отдельных материалов

  • Набор Devi для теплого пола с двужильным кабелем Deviflex используется для укладки на бетонную поверхность и монтажа полного или локального обогрева. Средняя цена кабеля за 1 погонный метр 12.5 $. Производитель выпускает комплекты с минимальной длиной в 7 м. Максимальная длина кабелей 170 м.
  • Обогрев при помощи матов используется для тонких полов, под покрытие.1 м2 двужильного мата стоит 146 $. Размер матов начинается от 0.5 м2 и заканчивается максимальной площадкой в 12 м2.
  • Специальные нагревательные маты для деревянных покрытий Devidry выпускаются с подключением в розетку, коммутационным блоком, кабелем-удлинителем от 250 до 2000 мм. Стоимость обогревательных поверхностей варьируется от площади и от способа подключения. В среднем 1 м2 обходится 112 $.
  • Терморегуляторы Devi средняя цена 62 $.
  • Монтаж теплого пола Devi у профессионалов обходится клиенту в 200-235 $ за м. кв.

Не стоит сразу закрывать для себя тему обогрева пола. Просто разделите стоимость монтажа на количество отапливаемых дней. Вы увидите разницу в пользу электрического подогрева пола: стоимость коммунального отопления на 15-20% выше, чем у индивидуального.

Теплый пол Devi. Инструкция по установке нагревательных матов своими силами

Начальный этап:

  • Проверяется возможность электроподвода на предмет подсоединения теплого пола. Суммируется мощность всех включенных в сеть приборов.
  • Проверяется допустимая величина тока автоматов. Мощные маты, потребляющие более 2 кВт подключают отдельной подводкой и устанавливают для них автомат.
  • Не разворачивая мат, измерить сопротивление кабеля. Сверяют результат с паспортными данными на материал. Допускается погрешность +/- 10%.
  • Проверяют состояние поверхности для укладки мата. При наличии трещин, выпуклостей или впадин, перепадов уровня, проводят стяжку самовыравнивающимся раствором.
  • На подготовленной поверхности, очищенной от мусора, сделать разметку расположения мебели, приборов, сантехники. От этих участков сделать отступ 50-100 мм. Такой же отступ выполнить от стен. На обогревательный мат Devi категорически запрещено устанавливать мебель и оргтехнику.
  • На размеченную площадку разложить мат. В точке разворота материала в другую сторону выполняется надрез сетки, а потом делается разворот. Кабель не режется.
  • Убедившись, что разворот мата позволил точно и плотно прилечь материалу к поверхности, разметить участок под гофротрубу с датчиком температуры. Начало линии штробы расположить в зоне обогрева, посередине витков кабеля на мате. Продлить линию к месту установки датчика. Заранее вывести провод для тока.
  • Свернуть мат и вырезать по намеченной линии штробу 20х20 мм и участок под монтажную коробку.
  • Убрать мусор.
  • Загрунтовать поверхность основания.
  • Закрыть конец гофрированной трубы изолентой или скотчем и вставить ее в штробу.
  • Установить монтажную коробку для терморегулятора.

Установка мата:

  • Намазать поверхность клеящим веществом, наклеить подготовленный мат.
  • Замерить сопротивление изоляции, нагревательного элемента, сверить с начальными показаниями, занести запись в гарантийный талон техпаспорта.
  • В талоне в схему укладки занести расположение основных и вспомогательных элементов мата, указать отступ от предметов и стен.
  • Подключить терморегулятор и проверить работу обогревательного мата.
  • Отключить систему до установки верхнего отделочного слоя.
  • Приступить к монтажу плитки. Она выступит защитой кабеля и электрических частей от случайного механического повреждения.

Теплый пол Devi под плитку

  • Если зона обогрева превышает 4 м2, то предварительно покрывают (затягивают) нагревательный мат 1-2 слоями клея для плитки. Рекомендуемая толщина слоя клея 5-7 мм. Вместо клея используют самовыравнивающийся состав для теплого пола.
  • Дать клею или составу полностью высохнуть. Время схватывания и отвердения указывается на упаковке к стройматериалу.
  • Принести в рабочую зону плитку. Положить ее с края от мата.
  • Уложить плитку на специальный клей. Осторожно пристукивать каждый участок, но не прижимать. Выгнать воздух из-под края керамики можно несильным прижатием и удерживанием 1-2 минуты.
  • После окончания монтажа плитки необходимо 3-3.5 недели для просыхания клеящего раствора.
  • Включить установку и эксплуатировать обогрев пола.

Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

  • Пользователь построил турецкую баню. Он сделал ее с помощью обогревательной системы Devi. Способ оказался простой, легкий и экономный. Главным элементом бани хамам является массивная мраморная глыба, нагреваемая снизу до 450. Пользователь установил теплую систему под камень, выбрал мат с изолированной поверхностью и площадью 0.5 м 2. На пол, в скамьи по над стенами и в нижней части стен тоже установил систему Дэви, только кабельную. Секрет бани — обогрев в сочетании с большой влажностью объема.
  • Для обогрева камня использован кабель Devi мощность в 300 Вт/м2. Для скамеек и пола применил кабель мощностью 200 Вт/ м2.
  • В Англии с помощью нагревательной кабельной системы Devi был построен 100 метровый мост. При строительстве в бетонную основу заложили кабель Devi Flex с мощностью 200Вт/ м2. Общая длина кабеля составила 33.5 км. Вся работа по монтажу заняла 3 дня. Обогрев обеспечивается в холодное время, когда обледеневают тротуары.
  • Никто не задумывался, как выдерживают солдаты у Кремлевской стены несколько часов неподвижного стояния на вытяжку в сильные морозы. Оказывается, в стеклянных конструкциях фундамента проложен обогревательный кабель Devi. Площадка для обогрева небольшая 0.5 м2.

По отзыву директора компании, решение установить систему данного бренда пришло после нескольких лет неудачной эксплуатации отопительной системы конкурирующей фирмы. Постоянные сбои, выход из строя важных узлов, заставлял простаивать людей на лютом морозе. После замены оборудования на кабели Дэви, проблем с отоплением не стало.

Видео об укладке матов Devi:

stroitelstvo.domov.resant.ru

Теплый пол Devi – инструкция, фотографии, обзор, видео

Эффективность отопления любого объекта жилого или промышленного назначения возможна с помощью системы датского теплого пола Devi. Она устанавливается в новостроях, старых реставрируемых помещениях для основного или дополнительного теплового источника. Установки системы Дэви быстро нагревают воздушные массы. Самотеком теплые слои подымаются вверх, остывая, опускаются к источнику тепла вниз. Небольшая скорость передвижения не вызывает циркуляцию пыли. Люди, страдающие аллергическими реакциями, будут чувствовать себя комфортно. Ассортимент нагревательных кабелей и матов Devi дает возможность выбрать систему под любой запрос: для жилой комнаты, ванной, детской, для снеготаяния, для гаражей, водостоков, спортивных залов и т.д.

Преимущества теплого пола электрического Devi

Легкое и удобное расположение обогревательных кабелей. Установка системы Дэви в конструкцию пола позволяет производить эффективный обогрев за счет естественной конвекции воздуха. Помещение быстро прогревается, создавая зону комфорта в области ног и не перегревая воздух в области головы.
Нет ограничений по планировке дизайна. Расставляя мебель в обычной квартире, хозяева вынуждены учитывать выступающие радиаторы, выдерживать определенное расстояние техники до источников тепла, оставлять неиспользованными большие площади. Теплый электропол не ограничивает владельца в дизайнерском оформлении интерьера.
Идеальное направление потоков тепла. Фактор особенно важный для семей с маленькими детьми. Они могут играть на полу без риска простудиться. Обогрев пола и некоторого расстояния от него производится системой сильнее, чем верхних слоев. Самотек воздуха не создает сквозняки, потоки пыли, не перегревает тело и позволяет бегать босиком по не застеленной коврами поверхности.
Экономное отопление. Точная регулировка температурного режима при помощи терморегуляторов снижает теплопотери и позволяет экономить до 10-15 % энергопотребления. К тому же, для тёплого пола devi цена за установку гораздо ниже, чем обустройство традиционных систем отопления. Экономия на начальном этапе монтажа составляет 20-25%.
Многофункциональное применение системы электроподогрева Дэви. Монтаж системы не имеет ограничений по предназначению комнаты, по финишному покрытию или по материалу основания.
Долгий рабочий ресурс. Многолетний опыт работы компании Devi на рынке электрообогрева, позволяет фирме выпускать продукцию с гарантией качества и обещать эксплуатационный период системы в течение 50 лет. Единственно, что придется делать хозяевам за этот срок, менять терморегулятор по мере появления усовершенствованных моделей.

Теплый пол Devi. Монтаж своими руками

Установка электрического обогреваемого пола Devi не составит труда при самостоятельном проведении работ. При отсутствии опыта рекомендуется привлекать профессионалов.

Сведения о часто встречающихся ошибках при установке теплого пола:
Выбрать зоны в помещении для обогрева и зоны без него. Планирование производится для жилой площади. Участки под мебелью и сантехприборами можно исключить из системы.
Реализуемый фирменный кабель имеет определенную длину. При выборе кабеля, длиннее необходимого размера у вас не будет возможности укоротить его, обрезать. Это запрещено инструкцией к продукции.
Первое включение системы, включая тестовое, производится после полного высыхания стяжки, клеящего раствора, используемого для укладки кабелей.
До монтажа системы производится очистка поверхности от строительного и бытового мусора. Выполняется грунтование основы.
Хождение по нагревательному кабелю в обуви на каблуках или на толстой подошве не допустимо. Оболочка кабеля имеет свой предел прочности. При точечном нажатии она повреждается.
Установку датчика температурного режима производят в гофротрубе. Его не маскируют бетонным раствором, не прячут под обои.
Устанавливая теплый кабельный пол, постоянно контролируют показатель сопротивления до начала и после окончания работы. Сверку производят по рекомендуемым в паспорте данным.
Составляя схему укладки теплого пола Devi, учитывают расстояния до стен, габаритных объектов, используя их как ориентиры-маяки.
Изоляцию теплого пола выполняют без воздушных прослоек. Наличие сфер воздуха приводит к выходу из строя отдельного кабеля или системы полностью.
Теплый пол не предназначен для нагревания и сушки стяжки или раствора клея над собой. В 99 случаях использования теплого пола не по назначению приводит к поломке.
Общий принцип монтажа теплого пола devi под стяжку:
Демонтировать мебель, убрать осветительные напольные приборы и оргтехнику.
Снять старое покрытие.
Провести разметку маяками, определить наивысшую точку перепада высот, определить нулевую точку.
При необходимости выровнять основание цементным раствором или самовыравнивающейся смесью. Дать ему застыть. Прогрунтовать 2-3 раза.
На ровном основании заделать швы, выемки и дефектные участки. Убрать мусор. Прогрунтовать поверхность 1-2 раза.
Разложить теплоизоляционный материал по всей площади системы. Стыки проклеить монтажным скотчем.
Сверху на поверхность изолятора уложить монтажную сетку.
Определить место размещения терморегулятора. По необходимости сделать вывод изолированной точки подключения к электросети. Установка и подключение терморегулятора выполняется перед монтажом кабеля.
Уложить на монтажную сетку кабель. Рекомендуемый шаг равен 200-250 мм.
Приготовить цементный раствор из готовой смеси или смешать самостоятельно, выдерживая пропорции воды, цемента, песка 3:1:2.
Накрывать финишным покрытием не ранее пяти суток.
Через 5 дней сделать начальный запуск системы теплого пола.
Тёплые полы электрические Devi. Цена установки системы и отдельных материалов

Набор Devi для теплого пола с двужильным кабелем Deviflex используется для укладки на бетонную поверхность и монтажа полного или локального обогрева. Средняя цена кабеля за 1 погонный метр 12.5 $. Производитель выпускает комплекты с минимальной длиной в 7 м. Максимальная длина кабелей 170 м.
Обогрев при помощи матов используется для тонких полов, под покрытие.1 м2 двужильного мата стоит 146 $. Размер матов начинается от 0.5 м2 и заканчивается максимальной площадкой в 12 м2.
Специальные нагревательные маты для деревянных покрытий Devidry выпускаются с подключением в розетку, коммутационным блоком, кабелем-удлинителем от 250 до 2000 мм. Стоимость обогревательных поверхностей варьируется от площади и от способа подключения. В среднем 1 м2 обходится 112 $.
Терморегуляторы Devi средняя цена 62 $.
Монтаж теплого пола Devi у профессионалов обходится клиенту в 200-235 $ за м. кв.
Не стоит сразу закрывать для себя тему обогрева пола. Просто разделите стоимость монтажа на количество отапливаемых дней. Вы увидите разницу в пользу электрического подогрева пола: стоимость коммунального отопления на 15-20% выше, чем у индивидуального.

Теплый пол Devi. Инструкция по установке нагревательных матов своими силами

Начальный этап:

Проверяется возможность электроподвода на предмет подсоединения теплого пола. Суммируется мощность всех включенных в сеть приборов.
Проверяется допустимая величина тока автоматов. Мощные маты, потребляющие более 2 кВт подключают отдельной подводкой и устанавливают для них автомат.
Не разворачивая мат, измерить сопротивление кабеля. Сверяют результат с паспортными данными на материал. Допускается погрешность +/- 10%.
Проверяют состояние поверхности для укладки мата. При наличии трещин, выпуклостей или впадин, перепадов уровня, проводят стяжку самовыравнивающимся раствором.
На подготовленной поверхности, очищенной от мусора, сделать разметку расположения мебели, приборов, сантехники. От этих участков сделать отступ 50-100 мм. Такой же отступ выполнить от стен. На обогревательный мат Devi категорически запрещено устанавливать мебель и оргтехнику.
На размеченную площадку разложить мат. В точке разворота материала в другую сторону выполняется надрез сетки, а потом делается разворот. Кабель не режется.
Убедившись, что разворот мата позволил точно и плотно прилечь материалу к поверхности, разметить участок под гофротрубу с датчиком температуры. Начало линии штробы расположить в зоне обогрева, посередине витков кабеля на мате. Продлить линию к месту установки датчика. Заранее вывести провод для тока.
Свернуть мат и вырезать по намеченной линии штробу 20х20 мм и участок под монтажную коробку.
Убрать мусор.
Загрунтовать поверхность основания.
Закрыть конец гофрированной трубы изолентой или скотчем и вставить ее в штробу.
Установить монтажную коробку для терморегулятора.
Установка мата:

Намазать поверхность клеящим веществом, наклеить подготовленный мат.
Замерить сопротивление изоляции, нагревательного элемента, сверить с начальными показаниями, занести запись в гарантийный талон техпаспорта.
В талоне в схему укладки занести расположение основных и вспомогательных элементов мата, указать отступ от предметов и стен.
Подключить терморегулятор и проверить работу обогревательного мата.
Отключить систему до установки верхнего отделочного слоя.
Приступить к монтажу плитки. Она выступит защитой кабеля и электрических частей от случайного механического повреждения.

Теплый пол Devi под плитку

Если зона обогрева превышает 4 м2, то предварительно покрывают (затягивают) нагревательный мат 1-2 слоями клея для плитки. Рекомендуемая толщина слоя клея 5-7 мм. Вместо клея используют самовыравнивающийся состав для теплого пола.
Дать клею или составу полностью высохнуть. Время схватывания и отвердения указывается на упаковке к стройматериалу.
Принести в рабочую зону плитку. Положить ее с края от мата.
Уложить плитку на специальный клей. Осторожно пристукивать каждый участок, но не прижимать. Выгнать воздух из-под края керамики можно несильным прижатием и удерживанием 1-2 минуты.
После окончания монтажа плитки необходимо 3-3.5 недели для просыхания клеящего раствора.
Включить установку и эксплуатировать обогрев пола.
Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Пользователь построил турецкую баню. Он сделал ее с помощью обогревательной системы Devi. Способ оказался простой, легкий и экономный. Главным элементом бани хамам является массивная мраморная глыба, нагреваемая снизу до 450. Пользователь установил теплую систему под камень, выбрал мат с изолированной поверхностью и площадью 0.5 м 2. На пол, в скамьи по над стенами и в нижней части стен тоже установил систему Дэви, только кабельную. Секрет бани – обогрев в сочетании с большой влажностью объема.
Для обогрева камня использован кабель Devi мощность в 300 Вт/м2. Для скамеек и пола применил кабель мощностью 200 Вт/ м2.

В Англии с помощью нагревательной кабельной системы Devi был построен 100 метровый мост. При строительстве в бетонную основу заложили кабель Devi Flex с мощностью 200Вт/ м2. Общая длина кабеля составила 33.5 км. Вся работа по монтажу заняла 3 дня. Обогрев обеспечивается в холодное время, когда обледеневают тротуары.
Никто не задумывался, как выдерживают солдаты у Кремлевской стены несколько часов неподвижного стояния на вытяжку в сильные морозы. Оказывается, в стеклянных конструкциях фундамента проложен обогревательный кабель Devi. Площадка для обогрева небольшая 0.5 м2.
По отзыву директора компании, решение установить систему данного бренда пришло после нескольких лет неудачной эксплуатации отопительной системы конкурирующей фирмы. Постоянные сбои, выход из строя важных узлов, заставлял простаивать людей на лютом морозе. После замены оборудования на кабели Дэви, проблем с отоплением не стало.

__________________________________________________

Почитать еще:

to-info.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
