Огнепреградитель — элемент, который выступает в роли временного барьера, предупреждающего попадание в газопроводы, резервуары с продуктами нефтепереработки, искр и пламени.

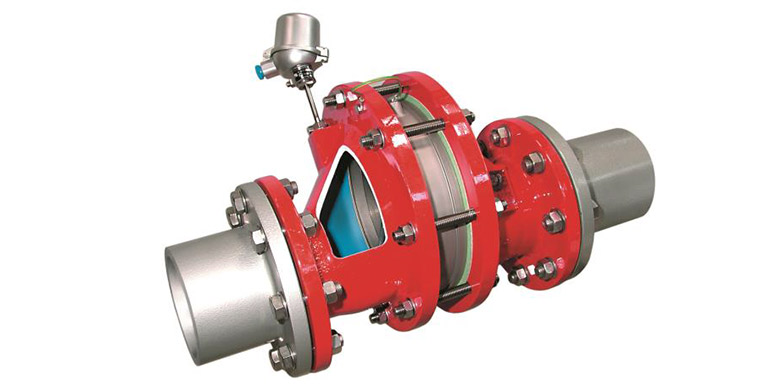

Конструктивные особенности

Огнепреградитель ОП АА обеспечивает эффективную защиту от взрывов и возгораний благодаря наличию в конструкции огнепреграждающего кассетного компонента.

Сегодня на предприятиях нефтегазовой сферы применяют такие типы огнепреградителей:

  • По месту присоединения — встроенные (коммуникационные), концевые (резервуарные).
  • По типу заполнения корпуса — сетчатые, ленточные, пластинчатые, с гранулированным, пористо-ячеистым наполнителем.
  • По времени сохранения эксплуатационных характеристик (при прямом воздействии пламени) — I класса (свыше 60 мин.), II класса (до 60 мин.).
  • По стойкости к детонации — противодефлаграционные, противодетонационные.

Гофрированные и плоские ленты изготавливают из алюминиевых сплавов, марок стали с высокой устойчивостью к коррозии. Корпус также может быть выполнен из стали, алюминиевого сплава или чугуна. На предприятиях в основном используются огнепреградители фланцевого типа, крепящиеся к ответным фланцам конструкции посредством болтовых соединений с использованием прокладок из огнестойких материалов.

Принцип действия

При прохождении сквозь огнепреградитель, установка которого выполнена строго по инструкции, газовоздушный поток взаимодействует со стенками каналов с небольшой площадью поперечного сечения, в результате чего происходит интенсивный теплообмен. Температура легковоспламеняемой смеси понижается до безопасных значений.

Искры и пламя дробятся на мельчайшие частицы, не способные вызвать возгорание нефтепродуктов. При детонационном горении в каналах происходит дробление фронта ударной волны. Таков принцип действия огнепреградителя, устанавливаемого на резервуары с газом, продуктами нефтепереработки.

Эффективность гашения искр и пламени в большинстве случаев не зависит от длины каналов. Важную роль играет именно площадь поперечного сечения. Чем этот параметр меньше, тем скорее огнепреграждающее устройство справится с задачей гашения. Длина каналов приобретает приоритетное значение, если существует вероятность прохождения через огнепреградитель больших объемов высокотемпературных продуктов сгорания.

Основные характеристики

Огнепреградитель ОП 50…500 — устройство, при выборе которого важно учитывать такие параметры, как:

  • Условный диаметр прохода (ДУ).
  • Пропускная способность, м3/ч
  • Габариты изделия, мм
  • Совместимость с резервуарами, мм

Например, огнепреградитель ОП 80 условным диаметром прохода 80 мм. В маркировке можно встретить также буквы АА (кассета – алюминий, корпус – алюминий), СА (кассета – алюминий, корпус – сталь). На более старых разборных огнепреградителях может присутствовать маркировка ААН, сейчас она заменена на Р.

Область применения

Огнепреградительные устройства повсеместно используются на предприятиях газовой, нефтеперерабатывающей отрасли, на АЗС и других объектах, где существует высокий риск пожаров, взрывов вследствие воспламенения газа, нефтрепродуктов.

Стабильная работа огнепреградителей позволяет предупредить прохождение искр, открытого пламени через патрубки вентиляции, дыхательные клапаны, тем самым надежно защищая содержимое от взрывов, воспламенений. Огнепреграждающие устройства могут быть включены в конструкцию СМДК (совмещенных дыхательных клапанов).

Для обеспечения пожарной безопасности на производстве важно подобрать огнепреградитель, производитель которого неукоснительно следовал требованиям действующих ГОСТов. Тип и модель устройства подбирают под конкретные условия эксплуатации.

Металлокерамический огнепреградитель — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Металлокерамические огнепреградители отличаются тем, что в корпусе вместо насадки жестко зажата прочная стальная металлокерамическая трубка с максимальным размером пор 0 02 мм. Надежное уплотнение ме-таллокерамических трубок осуществляется с помощью прокладок из фторопласта.  [1]

Металлокерамический огнепреградитель типа ЗСС-1.  [2]

Описанный металлокерамический огнепреградитель локализует распространение пламени стехиометрической метано-кислородной смеси при избыточном давлении до 2 3 ат.  [3]

Для предотвращения обратного удара пламени предлагается применять металлокерамические огнепреградители ( как описано на стр. Для защиты редукторов и других устройств в трубопроводах обычно устанавливаются огнепреградители.  [4]

В работе [5.18] описаны опыты по локализации обратного удара пламени в металлокерамических огнепреградителях при сварочных работах. Фотографированием было установлено, что в подводящей коммуникации перед огнепреградителем после инициирования возникает детонация. При одиночном воздействии детонационной волны на огнепреградитель он локализует пламя ацетилено-кислород-ной смеси. Если на огнепреградитель действуют быстро следующие одна за другой детонационные волны, которые образуются в результате инициирования натекающей горючей смеси, металлокера-мические элементы, как показали непосредственные измерения, разогреваются до высокой температуры.

В результате происходит поджигание горючей смеси за огнепреградителем, что может вызвать последующий взрывной распад ацетилена в отсутствие кислорода.  [5]

В работе [375] были определены критические условия, при которых детонационное горение некоторых сильно взрывчатых смесей задерживалось металлокерамическими огнепреградителями.  [6]

Целесообразно применение бронзовых металлокерамических фильтров, устойчивых по отношению к брызгам щелочного электролита. Особое преимущество

металлокерамических огнепреградителей связано с легкостью удаления образующегося водорода вследствие высокой газопроницаемости.  [7]

В настоящее время ведутся работы по исследованию действия металлокерамических огнепреградителей. Известно, что они обладают высокой газонепроницаемостью, задерживают горение взрывчатых смесей и значительно уменьшают давление газов в оболочке при взрыве. Можно надеяться, что зазоры, предусматриваемые в электрооборудовании с фланцевой защитой, с применением металлокерамических огнепреградителей смогут быть увеличены.  [8]

Зависимость критического давления гашения пламени распада ацетилена от размера пламегасящих каналов и других условий.  [9]

Для обеспечения безопасности между бомбой 3 и сосудом 4 был установлен металлокерамический огнепреградитель.  [10]

В зависимости от устройства огнепреградители делятся на четыре типа: а) с насадкой из гранулированных материалов; б) с прямыми каналами; в) сетчатые; г) металлокерамические. Для гашения медленногорящих газо — и паровоздушных смесей применяют обычно насадочные и кассетные огнепреградители. Для гашения наиболее быстрогорящих топливно-кислородных смесей используют металлокерамические огнепреградители. С целью снижения давления ударной волны при детонационном горении перед огнепреградителем устанавливают камеру, диаметр которой в 3 — 4 раза превышает диаметр трубопровода. Чтобы повысить надежность огнепреградителей и предотвратить разрушающее действие взрыва в аппаратах, газопроводах и пылепроводах устанавливают противовзрывные клапаны и разрывные мембраны.

Последние, как правило, сочетают с огнепреградителями.  [11]

Последнее обстоятельство имеет существенное значение для изготовления взрывонепроницаемого оборудования для особо опасных горючих газов, так как оно имеет детали, между которыми существуют неустранимые малые зазоры, например зазор между валом и подшипником электродвигателя. Такой зазор в поточном производстве трудно или вообще невозможно довести до величины, достаточной для гашения пламени в условиях сгорания в полузамкнутой камере. Однако многие типы имеющегося оборудования окажутся взрывонепроницаемыми, если их оболочки дополнительно снабдить металлокерамическими огнепреградителями, обеспечивающими разгрузку давления. Так, для ацетилено-воздушных смесей dnn 0 5 — 0 6 мм при р const 1 am; не представляет труда изготовление оборудования с неустранимыми технологическими зазорами не большими 0 3 — 0 2 мм.  [12]

В ниппеле 2 огнепреградителя расположен обратный клапан 10 с пружиной, который предотвращает выход ацетилена из баллона в случае возникновения неплотностей в рампе или случайного прекращения наполнения баллонов.

Конец корпуса / служит для присоединения шланга. Все другие на-садочные огнепреградители имеют небольшие конструктивные отличия. Металлокерамические огнепреградители отличаются тем, что в корпусе вместо насадки жестко зажата прочная стальная металлокерамическая трубка с максимальным размером пор 0 02 мм. В этом случае требуется надежное уплотнение металло-керамических трубок, которое осуществляется с помощью прокладок из фторопласта.  [13]

Для воздушных смесей наиболее опасных горючих газов, в первую очередь ацетилена и водорода, следует использовать огнепреградители из пористых металлов и стеклоткани. Применение металлокерамических огнепреградителей

целесообразно для любых горючих систем при давлении, существенно большем атмосферного.  [14]

В настоящее время ведутся работы по исследованию действия металлокерамических огнепреградителей. Известно, что они обладают высокой газонепроницаемостью, задерживают горение взрывчатых смесей и значительно уменьшают давление газов в оболочке при взрыве. Можно надеяться, что зазоры, предусматриваемые в электрооборудовании с фланцевой защитой, с применением металлокерамических огнепреградителей смогут быть увеличены.  [15]
