Струбцина своими руками из дерева или металла

Начинающие мастера, возможно, на первом этапе своей работы обходятся всего двумя инструментами: молотком и ножовкой. Но с приобретением опыта их количества уже становится недостаточно. Всегда нужно склеить две детали и закрепить что-то в тисках или в струбцинах. Струбцина своими руками изготавливается очень легко и просто.

Как сделать струбцину своими руками

Содержание

Использование инструмента виды и его устройство

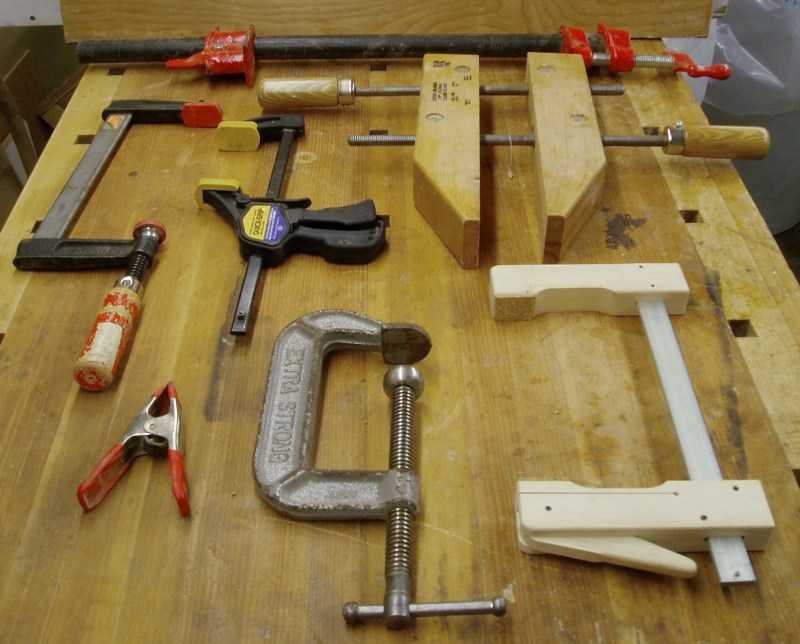

Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:

• деревянные;
• металлические;
• F-образные;
• C-образные;

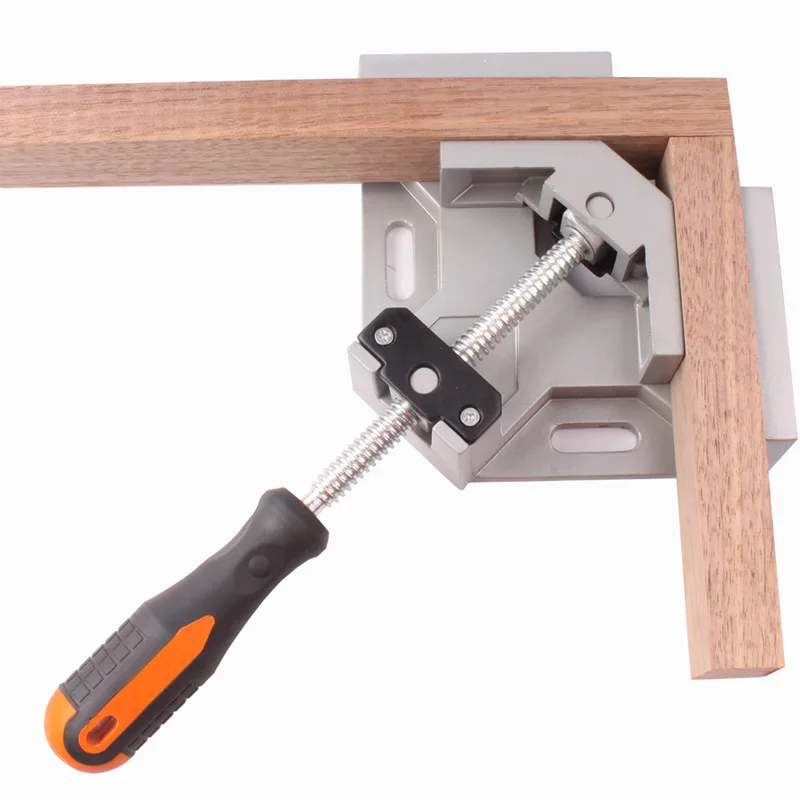

• угловые;
• кулачковые;
• G-образные ;
• зажимы для крепления проволоки;

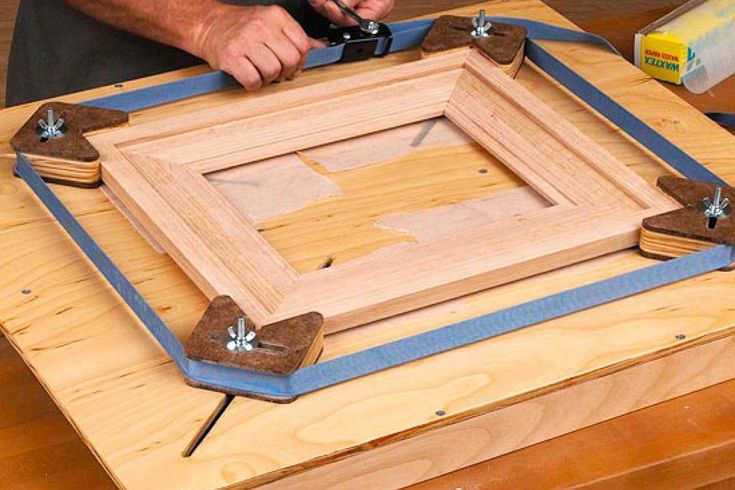

• зажимы в виде ленты.

Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.

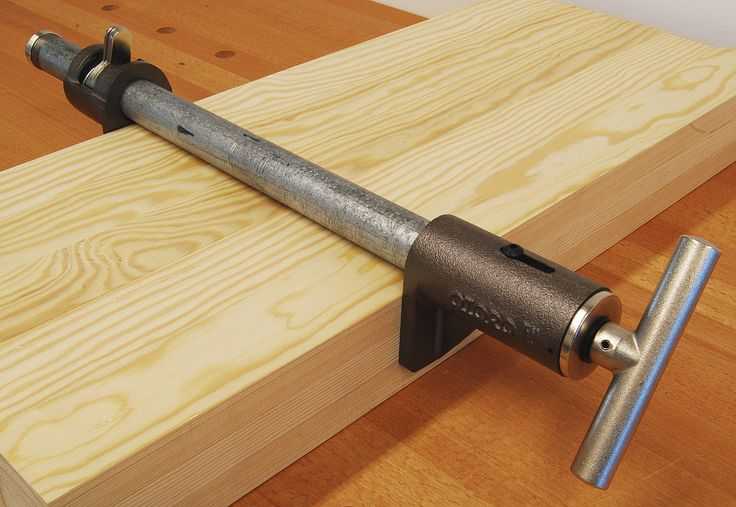

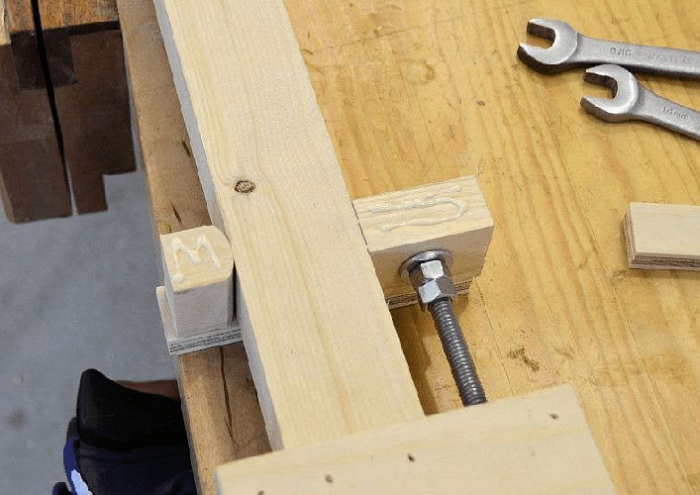

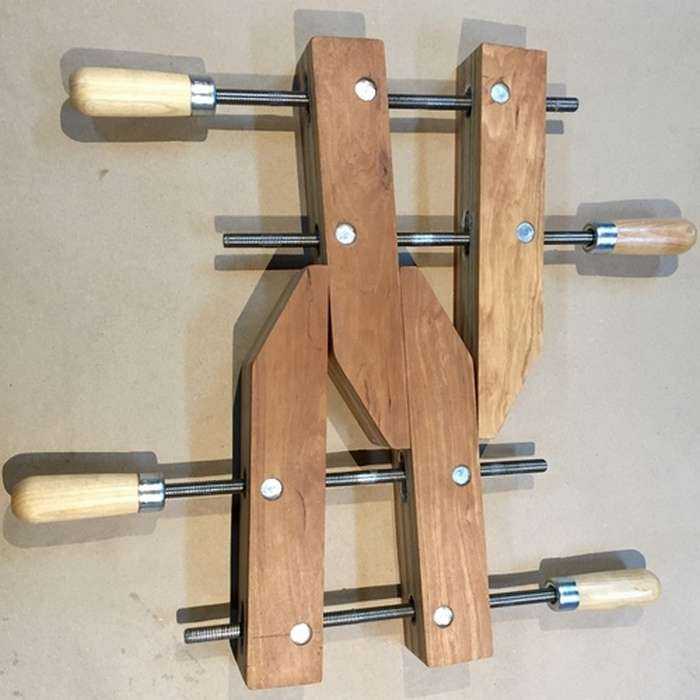

Деревянная струбцина для стяжки

Один из самых доступных и недорогих в производстве примеров для самостоятельного изготовления. Она делается легко, проста в использовании. Для ее производства берутся кленовые или сосновые планки. Минимальная ширина их может быть 5 см, толщина не меньше 0,6 см. В качестве фиксатора используется металлический стержень с четырьмя гайками. Для изготовления ручки понадобиться любое дерево лиственной породы, не имеющее видимых внешних дефектов. Подвижная деталь полностью просушена и легко проходить по металлическому стержню.

На концах стержня располагаются две гайки, которые затягиваются для предотвращения расхождения. Можно воспользоваться простой стопорной, а также оригинальной гайкой с стационарным замком. Дополнительно с обеих сторон накручиваются еще две гайки с шайбами. Эти гайки стопорят друг друга. Обязательно оставляем проем для вращающейся шпильки.

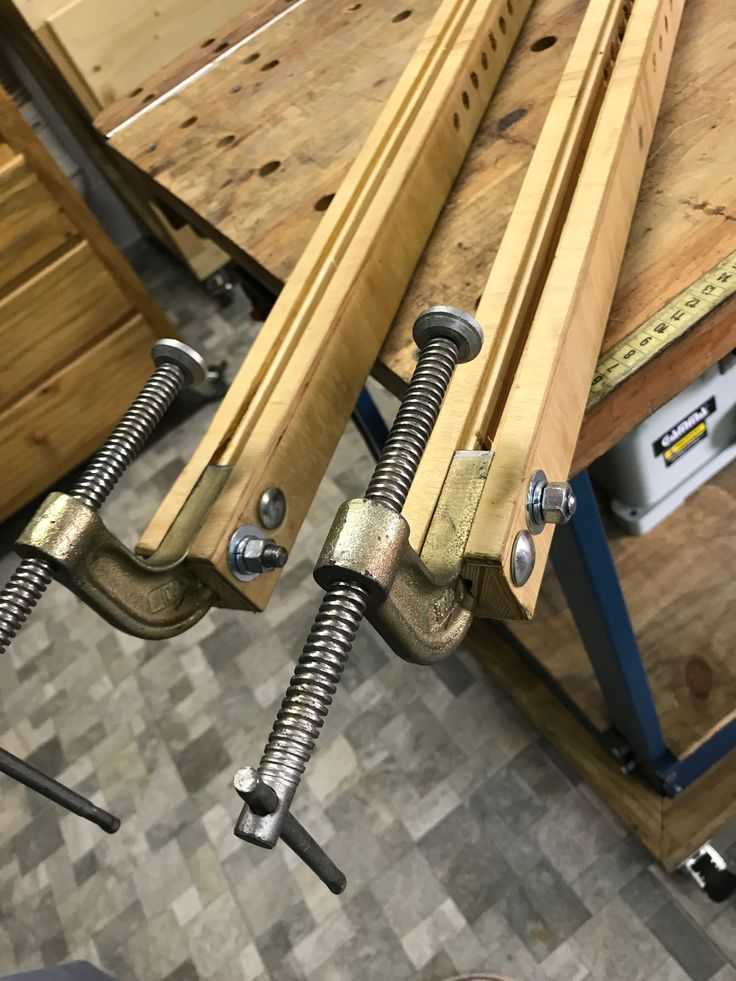

Струбцина деревянная и стальная

Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль. Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине. На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.

Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.

Струбцина F-образная своими руками

Делается как из дерева, так из металла. По форме она напоминает штангенциркуль. Изготавливается она из прочной древесины или листов фанеры. На рейке нужно вырезать углубления для фиксации самого подвижного средства. Обычно используется червячная система передвижения планки. Детали крепятся держателем, который фиксируется несколькими оборотами гайки. Когда отпускается держатель, деталь легко извлекается из фиксатора.

Принцип действия струбцины

Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.
Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками. Известны следующие типы струбцин:

1. Монтажные.
2. Ручные.

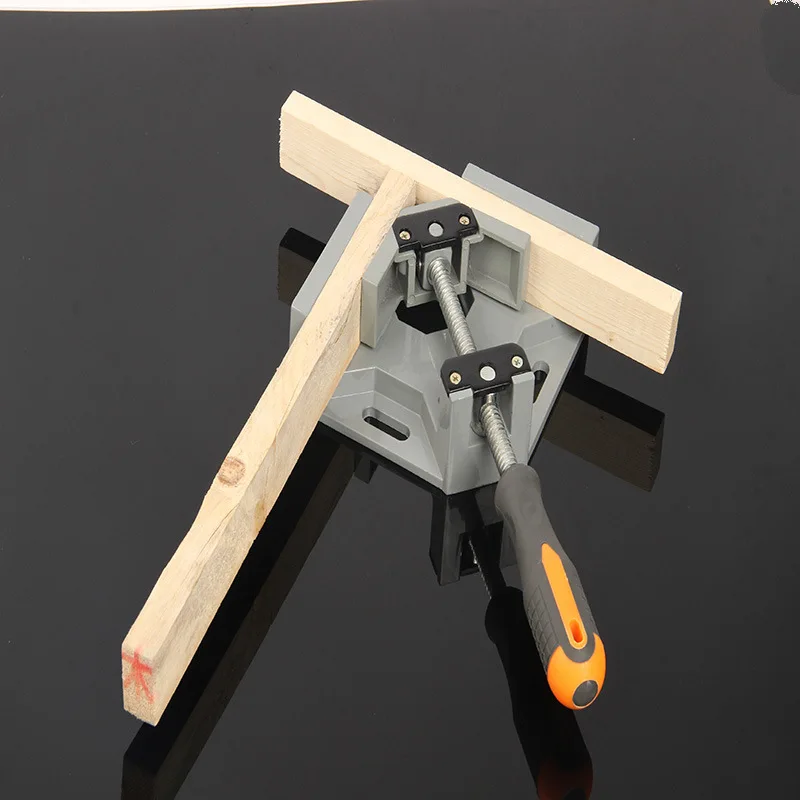

3. Угловые.
4. Винтовые.
5. Рычажные.

В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги. Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания. Это немаловажно, например, при склеивании.
Остальные виды струбцин отличаются лишь методом крепления деталей.

Изготавливаем столярную струбцину

При работе с деревом часто приходится его фиксировать, поэтому без столярной струбцины просто никуда. Она обязательно понадобиться, когда нужно просто закрепить доски, склеить между собой заготовки из дерева или листы деревьев.
Несомненно, такие модели имеются в продаже. Но изготавливаются из более мягких сплавов, так производители понижают себестоимость товара. И не всегда они подходят по размерам. Струбцина своими руками самый оптимальный вариант.
На рынке существует огромное количество модификаций струбцин. Некоторые из них могут быть универсальными, а некоторые и вовсе одноразовые и делаются они под одну техническую операцию. Нужно лишь понимать сам принцип работы, тогда изготовить любой вариант своими руками не составит особого труда. Каких-то стандартов по изготовлению нет.

Самый простой вариант из ножовки по металлу. Собирается она быстро. Но применение ее ограничено. Хотя для работы с небольшими объектами этого функционала хватает.

В качестве крепежных элементов выступают болты, на одном конце которых находится гайка, на другом конце может быть съемная ручка или рожковый ключ.

Поскольку рамку можно регулировать по длине, это позволит работать с заготовками разной ширины. В основном, используется для склеивания деталей. Закрепить ее к столу не получится, так как не позволяет конструкция. Но если нет других подходящих инструментов, то такой вариант окажется как всегда кстати.

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

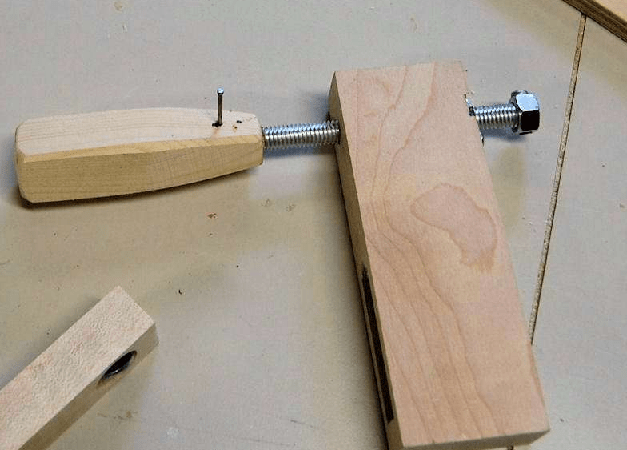

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

1. Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
2. Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
3. Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
4. В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
5. В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
6. Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.

Примеры самодельных струбцин

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Изготовление прищепочного зажима

Одним из наиболее простых и самых популярных струбцин является зажим-прищепка. Сделать струбцину своими руками очень просто. Принцип работы такого зажима схож с принципом бельевой прищепки. Только размеры здесь будут больше.

Сначала нужно вырезать из фанеры заготовки. Всего нужно подготовить 10 таких деталей. Пять из десяти должны иметь по центру округлую выпуклость. Длина каждой челюсти держателя равна 15 см.

Следует отметить, что если нужна более крупная модель, то нужно использовать более прочную и толстую фанеру.

Поочередно начинаем склеивать профили заготовок. Сначала должен идти профиль с выпуклостью. Таких зажимов должно получиться два. Соединяем их между собой таким образом, чтобы гребни зашли в пазы.

Если все сделано правильно, то такой зажим будет подвижным и работать как бельевая прищепка. Наматываем резинку струбцину. Собственно все, зажим своими руками готов.

Как выбрать струбцину при покупке

Струбцина достаточно простое устройство и проблем с выбором не должно возникнуть. Главное перед покупкой проверить ее исправность, чтобы корпус не имел трещин. Винтовая часть должна легко закручиваться и выкручиваться. Посмотреть насколько плотно прилегают губки. Они должны быть ровными. Если в комплекте есть резиновые прокладки, то опробовать их. Они нужны для того, чтобы не оставлять следов на мягких материалах во время крепления. Устройство также должно быть легким и прочным.

Струбцина своими руками

Содержание

• Суть устройства струбцины
• Деревянная универсальная струбцина своими руками
  • Классическая F образная струбцина
  • Струбцина, собранная из дерева и стали
  • Деревянная струбцина для фиксации и стяжки наборов
  • Деревянный зажим из деталей вешалки
  • Быстрая С образная струбцина для дерева
• Струбцина из металла своими руками
  • Длинная стягивающая струбцина
  • Самодельная сварная струбцина из арматуры
  • Самодельная G-образная струбцина
  • Деревянная прокладка для опоры металлической струбцины
  • Зажим для наворачивания проволоки на оправку
• Угловые струбцины своими руками
  • Зажим универсальный под любой угол
  • Угловая стальная струбцина для сборки
• Струбцина быстрозажимная своими руками
  • Зажим для удержания и фиксации мелких деталей
  • Струбцина из прута арматуры и дерева
• Ленточная универсальная струбцина
• Кулачковые быстрые струбцины
• Телескопический раскладной зажимной хомут
• Крепежные универсальные зажимы
  • 4-х ходовые полизажимы для деревянных панелей
  • Зажимная коробка для установки на верстаке
  • Самодельный зажим для журнального стола
  • Недорогой простейший зажим из колечка трубы ПВХ
• Стойки для набора струбцин
• Импровизированные зажимы
• Заключение

Опытные мебельщики, столяры, слесарных дел мастера справедливо считают, что струбцина является не менее важным инструментом, чем удобный верстак, хорошо сбалансированный рубанок или набор острых, как бритва, стамесок из шведской стали. Приспособление можно купить, взять в аренду, но лучше всего сделать струбцину своими руками. В этом случае будет уверенность, что нехитрое устройство не подведет в самый ответственный момент.

Суть устройства струбцины

Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.

К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:

• Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
• Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.

Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:

• Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
• Монтажные струбцины большой жесткости;
• Слесарные упорные струбцины.

Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.

Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.

Деревянная универсальная струбцина своими руками

Проще всего сделать струбцину из деревянной планки и бруса. Дерево — достаточно демократичный материал, поэтому, если выполнить правильную разметку деталей и использовать надлежащие инструменты, то без особых усилий можно сделать зажим любого уровня сложности.

Для изготовления деревянной струбцины потребуются следующие инструменты и приспособления:

• Настольный сверлильный станок мощностью 400-500 Вт под сверла от 1-15 мм. Вертикальный ход сверлильного патрона должен быть не менее 120 мм;
• Электрический шлифовальный круг. Его можно сделать самостоятельно, для этого на электроточиле вместо абразивного камня устанавливают круг из фанеры, толщиной 10 мм и диаметром 350 мм, на котором с двух сторон наклеены полотна наждачной бумаги;
• Ручная дисковая пила по дереву с диаметром диска не менее 150 мм. Можно использовать болгарку или ленточную пилу.

Все остальные операции можно сделать с помощью ручного инструмента. Разумеется, сверлить отверстия и нарезать пазы можно также и ручными дрелью и ножовкой, только достичь требуемого качества и точности изготовления с использованием ручных инструментов будет очень непросто.

Классическая F образная струбцина

Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.

Общий вид струбцины приведен на фото.

Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.

Важно! Для изготовления любых приспособлений и вспомогательной оснастки используют только бездефектную древесину. Если нет таковой, то лучше всего сделать струбцину из обычной фанеры толщиной 15-20 мм.

Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.

По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.

Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90^о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.

Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.

Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.

Струбцина, собранная из дерева и стали

Деревянной струбциной удобно работать, если нужно сделать небольшой прижим, чтобы зафиксировать пакет из нескольких планок или склеить две детали. Если предполагается обработка бруса или доски столярным инструментом, рубанком или шлифмашиной, то струбцину для фиксации материала лучше всего сделать с металлической направляющей.

Процесс изготовления струбцины из дерева и стали выглядит следующим образом:

• Первоначально необходимо подобрать стальную рейку, лучше всего шину толщиной не менее 5 мм и шириной 25-30 мм. По длине шины на сверлильном станке нужно сделать ряд пазов или отверстий для фиксации переставляемой части губок;
• Зажим и ответную неподвижную часть губок вырезают из одного бруска дерева, лучше всего сделать из дуба или лиственницы. В обеих заготовках выполняют пропил монтажных пазов и крепление стальных накладок;

• Далее в переставляемой опоре засверливают отверстия под установку ходового винта, сделать это нужно обязательно на станке или направляющем приспособлении;
• Неподвижную часть губок устанавливают на стальной шине и фиксируют струбциной, чтобы сохранить угол в 90^о, после чего необходимо сделать два отверстия и закрепить деталь заклепками или винтами;

• Подвижную часть губок изготавливают из клена или ясеня, чтобы сделать точную центровку, заготовку стыкуют с переставляемой опорой и сверлят сверлом диаметром, равным размеру ходового винта.


Остается собрать струбцину, переставляемую часть засверливают под фиксирующий болт, устанавливают болт или шпильку и затягивают гайкой. По окончанию сборки нужно сделать два-три холостых прогона, чтобы осадить стенки и облегчить вращение винта.

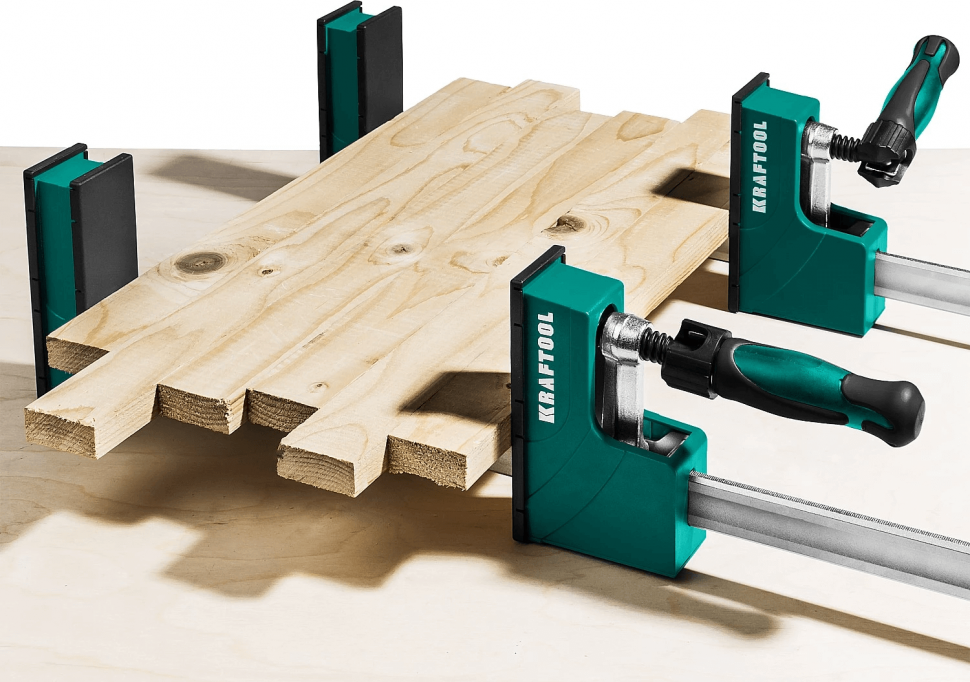

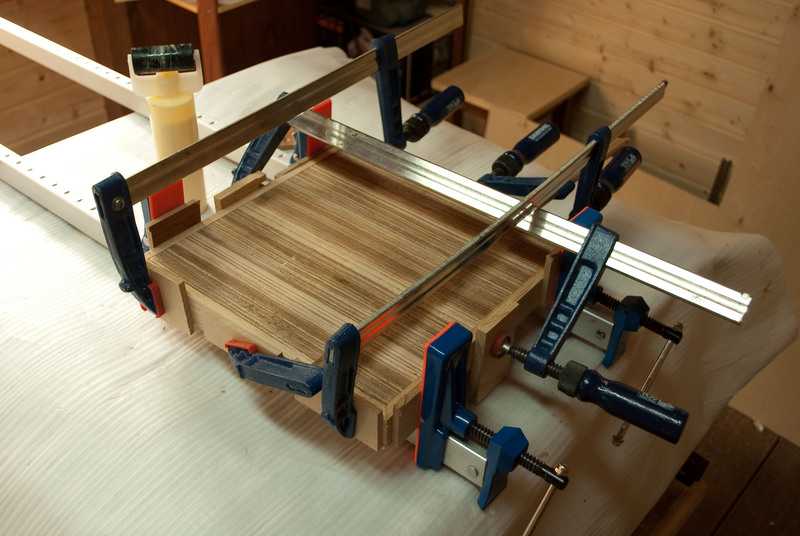

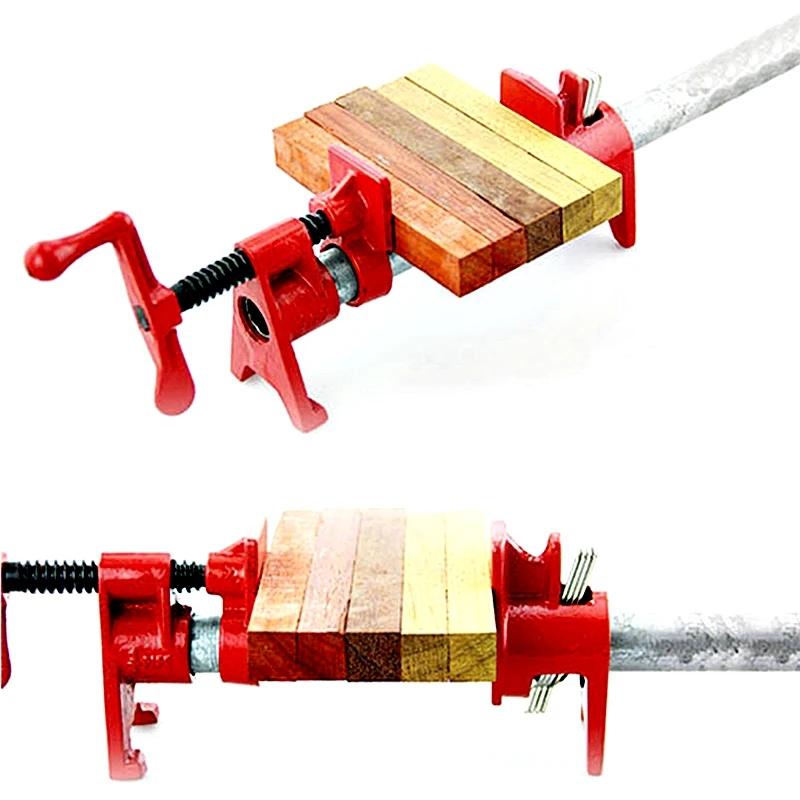

Деревянная струбцина для фиксации и стяжки наборов

В 40% случаев работы в столярной или мебельной мастерской требуют использования длинных струбцин для стягивания целых наборов или пакетов из планок, формирования мебельных щитов, столешниц и дверного полотна. Процесс изготовления струбцин для нужд стяжки практически не отличается от обычного деревянного F-образного приспособления.

В отличие от других схем приспособлений, струбцина для стяжки изготавливается из массивного бруса, сечением 50х50 мм и длиной не менее 100 см. В направляющей планке из бруса сверлят на станке ряд отверстий для перестановки ответной части губок.

Кроме того, потребуются три блока из дуба или бука, для того чтобы сделать неподвижную опору с ходовым винтом и две части губок — переставляемую и подвижную.

На ответной переставляемой опоре прорезают установочный паз и сверлят отверстие, в которое запрессовывается гайка под крепежный болт. Расстояние между опорами можно сделать больше-меньше, если губку переставить на следующее отверстие и зафиксировать ее болтом.

Деревянный зажим из деталей вешалки

Небольшое приспособление, очень напоминающее стягивающий тип струбцин, можно запросто изготовить из обычных костюмных плечиков. Деревянная основа вешалки изготавливается из двух одинаковых половинок трапециевидной формы.

Первым делом, чтобы изготовить зажим из вешалки, необходимо сложить две половинки плечиков в один пакет и зажать в тисках сверлильного станка.

Не раскрывая станочных тисков, потребуется сделать четыре отверстия диаметром 8 мм. Получаются две заготовки, в каждой из которых есть пара сквозных отверстий. Остается сделать зажим, для этого необходимо отрезать две шпильки с резьбой М8, длиной по 25 см каждая. Шпильки можно вклеить в одну из половинок или сделать симметричный вариант, как на фото.

Из зажима можно сделать фиксирующее устройство для склейки досок, удержания труб или стягивания пакета из нескольких планок.

Быстрая С образная струбцина для дерева

Кроме классических вариантов столярных струбцин и зажимов, в работе с мебелью и деревоматериалами приходится использовать малоразмерные фиксаторы. Одним из таких приспособлений является С-образная струбцина, изготовленная из дерева, фото.

Прежде чем сделать зажим, необходимо подыскать подходящую заготовку из дерева. С-образные струбцины требуют очень прочной древесины, поэтому для изготовления используют акацию, вяз или степной дуб. П-образный корпус вырезается болгаркой. При общем размере корпуса 100х100 мм ширина боковин должна быть не менее 2,5 см.

В одной из боковин нужно сделать сквозное отверстие диаметром 12 мм, в которое запрессовываются две стальные гайки, М8 или М6. Проще всего навернуть гайки на резьбовой шток, смазать клеем и вставить в отверстие. Нужно сделать несколько несильных ударов киянкой, чтобы гайки с небольшим натягом вошли в сквозное отверстие. Остается сделать ручку, и С-образная струбцина готова.

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

• Высокая прочность металлических деталей;
• Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

• Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
• Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

Угловые струбцины своими руками

Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.

Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.

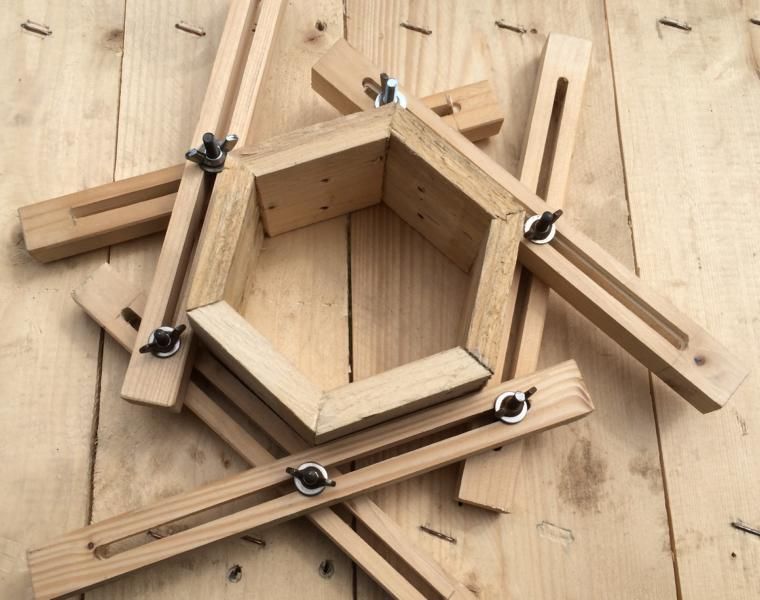

Зажим универсальный под любой угол

Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.

В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.

В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7^о.

Угловая стальная струбцина для сборки

Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.

Направляющие необходимо выставить с помощью угольника под углом в 90^о и соединить дополнительными накладками из листового металла.

Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.

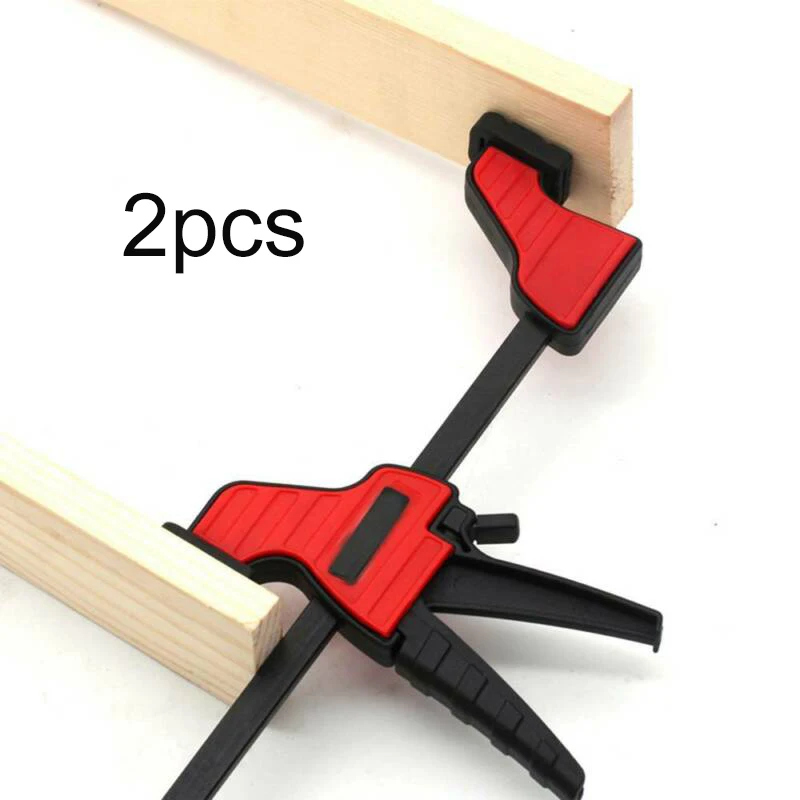

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.

Телескопический раскладной зажимной хомут

В основе идеи телескопического приспособления для зажима используется набор труб, входящих друг в друга с минимальным зазором, как у раскладной удочки, и набора кольцевых хомутов с винтовым фиксатором.

От каждой трубы отрезают колечко, к которому приваривается брусочек металла с нарезанной резьбой. Завернутый винт или болт фиксирует трубу, расположенную внутри, что позволяет зажать всю конструкцию в одну раздвинутую штангу.

Крепежные универсальные зажимы

Кроме струбцин, для фиксации склеиваемых деталей сложной конфигурации широко применяются двухполочные универсальные зажимы, фото.

Идея зажима – струбцины позаимствована у переплетного пресса, размеры и количество фиксаторов выбираются в зависимости от размеров детали.

4-х ходовые полизажимы для деревянных панелей

Отсутствие надежной фиксации остается одной из проблем, с которой приходится сталкиваться при сборке и склейке щита из нескольких широких и плоских планок. Сделать сборку даже из пяти –шести проклеенных планок и стянуть материал обычными длинными струбцинами не получится, при малейшем увеличении усилия щит выгибает дугой.

Решением проблемы будет приспособление с четырьмя струбцинами, фото.

Панель фиксируется двумя парами зажимов. На концах каждой пары нужно сделать крестообразный зажим из гайки и металлических пластин. На ответном конце крепления устанавливают регулируемый по высоте шарнир. Ходовой винт каждой струбцины упирается в деревянную накладку. Достаточно сделать несколько оборотов винта, чтобы пара брусков прочно сжала склеиваемые детали.

Зажимная коробка для установки на верстаке

Если нет специального монтажного ложемента, детали сложной конфигурации не так просто закрепить на ровной поверхности верстака. В этом случае для обработки деревянной детали сложной пространственной конструкции лучше всего сделать зажимную коробку.

Сделать конструкцию довольно просто:

• Из фанеры собирается коробчатый остов;
• Вдоль длинных сторон коробки нашивают два бруса, лучше всего сделать из сосны, сечением 50х50 мм;
• Набивается ряд монтажных поперечин из того же материала.

Коробка позволяет с помощью зажимов обеспечить удержание любой, самой сложной детали. Если для ее обработки планируется использовать мощные электроинструменты, для коробчатого основания нужно также сделать струбцину или зажим, фиксирующий приспособление на столе.

Самодельный зажим для журнального стола

Серьезной проблемой всех деревянных столов журнального типа была и остается невысокая поперечная жесткость рамы, даже без нагрузки столешница частенько имеет небольшой, но крайне неприятный люфт.

Устранить проблему можно установкой самодельного зажима или стягивающей пружины. Две планки или брусочка из дерева соединяют между собой длинной металлической скобой.

Приспособление можно сделать с винтовым зажимом или самоподжимным. В любом случае, бруски усилят и зафиксируют каркас с ножками, тем самым устранят имеющийся люфт.

Недорогой простейший зажим из колечка трубы ПВХ

Иногда приходится искать подручные средства, чтобы удерживать при переноске, но чаще при сверлении или обработке детали и предметы круглого сечения. Самый простой вариант зажима можно сделать из кольца полихлорвиниловой трубы.

Достаточно просверлить два сквозных отверстия, вставить пару отрезков арматуры и в одном месте разрезать стенку кольца. Приспособление рассчитано на определенный диаметр детали, поэтому для работы придется сделать целый набор зажимов.

Стойки для набора струбцин

Рабочие приспособления и струбцины в первую очередь должны храниться в специально отведенном месте. Вместо сваленного кучей инструмента, из которого сложно найти и выбрать необходимое устройство, лучше всего сделать несколько разрезных стоек или полок. В этом случае на то, чтобы быстро выбрать несколько наиболее подходящих по размеру и устройству струбцин, уйдет всего лишь пара минут, а не полдня, как ранее.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Заключение

Многообразие существующих схем приспособлений и струбцин позволяет зажимать что угодно и в каких угодно условиях. Можно сделать целый комплекс из зажимов различной формы и размеров. Большинство мастеров даже при немалом опыте работы с древесиной предпочитают пользоваться зажимами. По их словам, это залог того, что работа будет выполнена в срок и, главное, качественно.

• Как правильно выбрать дрель для дома
• Как выбрать электролобзик
• Какой перфоратор выбрать для дома
• Выбираем электрические ножницы правильно

Купить зажимы и тиски для деревообработки

Найти магазин

Моя учетная запись

Моя корзина

Моя корзина

Доставка в тот же день Найти магазин

1-800-225-1153 Служба поддержки клиентов

Категории

Бренд

• ВудРивер

• Бесси

• Крег

• Броня

• Озеро Эри Тулворкс Инк

• Гроз

• Майлзкрафт

• Festool

• Миро-Лось

• Бора

• Мибро

• Зажим Dubuque

• ЭХОМА

• Шёбергс

• Джет

• Затмение

• ГРИП

• Проксон

• Роквелл

• ТулПро

• Фасткап

• Джевонс

• Рамельсон

• Тренд

• Накладной зажим

• Рука Викинг

• Уилтон

Рекомендуемые

• Продажа

• Новый

• Зазор

Типы

• Быстрое действие

• Переключатель

• Параллельный

• Постоянный

• Угловой

• Пружина

• Скамья

• Лицевая рамка

• Портативный

• Ручной винт

• F-образный зажим

• Зажим

• Край

• Съемник захвата

• Ремень

• Ленточный зажим

• Джек

• Образец

• Зажим для ремня

• Коммунальные услуги

• Вакуумная база

Продукт

• Настольные тиски

• Зажимные квадраты

• Тиски

• Стойка с зажимами

• Тиски столярные

• Принадлежности

• Стержневые зажимы

• Прижимные пластины

• Съемник захвата

• Механические тиски

• Ограждение из колышков

• Сменные стержни зажимной системы

• Прищепка для собаки

• Комплект крепежа

• Комплект

• Столовая система Klamp

• Хомуты для труб

• Угловые хомуты

• Губки тисков

• Тиски

• Верстак

• Скамьи для собак

• Зажимы

• Угловые зажимы

• Напольные тиски

• Челюсти

• Параллельные зажимы

• Пресс для перьев

• Пластина

• Поддержка

• Настольный зажим

• Гусеничные зажимы

Емкость

• 6 дюймов

• 12 дюймов

• 24 дюйма

• 3 дюйма

• 4 дюйма

• 8 дюймов

• Переменная

• 36 дюймов

• 18 дюймов

• 2 дюйма

• 2-1/2″

• 200 фунтов

• 550 фунтов

• 1″

• 30 дюймов

• 7 дюймов

• 31″

• 40 дюймов

• 5 дюймов

• 50 дюймов

• 500 фунтов

• 100 фунтов

• 16 дюймов

• 2 -1/2″

• 2-1/4 дюйма

• 2-3/4″

• 3-1/2″

• 300 фунтов

• 4-1/4″

• 48 дюймов

• 700 фунтов

• 750 фунтов

• 1-1/2 дюйма

• 1-1/4 дюйма

• 1/2 дюйма

• 10 дюймов

• 10-1/2″

• 10-1/4″

• 11-3/4″

• 14-7/8″

• 2-3/8″

• 20 дюймов

• 250 фунтов

• 26 дюймов

• 3-3/4″

• 32 дюйма

• 37 дюймов

• 4 1/3 дюйма

• 4-3/4″

• 400 фунтов

• 42 дюйма

• 44 дюйма

• 54 дюйма

• 6-1/2″

• 60 дюймов

• 72 дюйма

• 9 дюймов

• 9-1/4 дюйма

Ширина захвата

• 7 дюймов

• 10-1/2″

• 4 дюйма

• 9 дюймов

• 10 дюймов

• 2-3/4″

• 6 дюймов

• 12-1/2″ — 17″

• 14 3/8″

• 14-1/2″

• 2-1/2″

• 2-3/8″

• 3-1/2″

• 4-7/8″

Материал

• Металл

Размер

• 1/2 дюйма

• 3/4″

Доставка из

• Вудкрафт

• Озеро Эри Тулворкс Инк

• Гроз

• Майлзкрафт

• Мибро

• Бора

• Изделия из дерева — специальный заказ

• Джет

• Броня

• Затмение

• Проксон

• Роквелл

• ТулПро

• Рамельсон

• Тренд

• Уилтон

Цена

• $0,00 — $10,00

• $10,00 — $25,00

• 25,00–50,00 долл. США

• $50,00 — $75,00

• $75,00 — $100,00

• $100,00 — $150,00

• $150,00 — $200,00

• 200,00 — 250,00 долларов

• 250,00–300,00 долл. США

• $300,00 — $400,00

• $400,00 — $500,00

• 500,00 — 1000,00 долларов

К началу страницы

Стержневые зажимы

Струбцины

Угловые и краевые зажимы

Зажимы типа F

Зажимы для лицевой рамы

Параллельные зажимы

Трубные хомуты

Специальные зажимы

Шарнирные зажимы

Сравните товары:

удалить

удалить

удалить

удалить

удалить

Угловой зажим Miter Max

4-ходовая зажимная система

4-дюймовые зажимные квадраты — 4 шт.

Струбцина для фоторамки

Трубный хомут серии H — 3/4 дюйма

10,5-дюймовые быстросъемные тиски

6-дюймовые зажимные квадраты — 4 шт.

Тиски модельера для резьбы

Трубный хомут серии H — 1/2 дюйма

36-дюймовый F-образный зажим Tradesman Professional Series — глубина горловины 2-1/2 дюйма

12-дюймовый F-образный зажим Tradesman Professional Series — глубина горловины 2-1/2 дюйма

4-дюймовый мини-зажим F

Комплект крепежа для тисков Moxon

Комплект квадратных зажимов

Запасные шины для зажимной системы, короткие, 2 шт.

Сменные стержни для зажимной системы, длинные, 2 шт.

6-дюймовый F-образный хомут для легких условий эксплуатации

Пластиковый пружинный зажим — 4 дюйма

Зажим с шарнирно-рычажным механизмом с низким силуэтом — 2-1/4″ x 7/32″ — грузоподъемность 200 фунтов

Быстрозажимной зажим

12-дюймовый F-образный зажим Tradesman Professional Series — глубина горловины 5-1/2 дюйма

Быстрозажимной хомут — 12 дюймов

3-дюймовые зажимные квадраты — 4 шт.

Пластмассовый пружинный зажим — 2 дюйма

Сортировать по: Лидеры продажСамая новая цена, от низкой до высокой цены, от высокой до низкойНаивысший рейтинг

Плотники никогда не бывает достаточно зажимов для деревообработки! Нужны ли вам базовые зажимы для работы или склеивания повседневных проектов или специальные зажимы для тех, конкретные задачи, у Woodcraft есть решение. Базовый зажим F-типа представляет собой Универсальный зажим столяра для различных применений. Один из самых простых для использования зажимов является основным набором пружинных зажимов. Предлагаем хомуты для труб и стержней а также четырехсторонние зажимы для склеивания панелей. Параллельные зажимы необходимы для подходит для большинства столяров и идеально подходит для сборки ящиков и рельсов и перекладин двери шкафа и большинство проектов вокруг магазина. Рамки для фотографий легко укротить с помощью нашего выбора угловых зажимов, зажимных уголков и самовыравнивающихся зажимы. Мы предлагаем решения для удержания работы с нашим большим выбором скамеек и зажимы для собачьих отверстий и рычажные зажимы для изготовления собственных приспособлений и приспособлений. Лицо зажимы для рамы предлагают несколько вариантов работы со столярными изделиями с карманными отверстиями. Woodcraft предлагает специальные зажимы для переноски фасадных шкафов, мебели. ремонт и зажим кромки, а также все аксессуары для зажима, которые помогут вам получить максимально использовать вашу коллекцию зажимов. Мы предлагаем зажимы, подходящие для легких обязанность к тяжелым задачам. Наши качественные бренды включают Bessey, Kreg, WoodRiver, Бора и Броня Инструмент.

Начало страницы

Доставка и возврат

Узнайте больше о политике и международной доставке. Узнать больше

Служба поддержки клиентов

Поговорите с дружелюбным представителем службы поддержки, чтобы помочь с покупкой. 1-800-225-1153

Поговорите со специалистом

Получайте советы по новейшим продуктам и помогайте с вашими проектами. 1-800-535-4486

Присоединяйтесь к нашей программе электронной почты!

ПОДАРИТЕ ПОДАРОЧНУЮ КАРТУ WOODCRAFT

Не можете решить, что подарить плотнику?

К началу страницы

10 лучших хомутов для деревообработки в 2022 году (включая хомуты для труб и хомуты)

Добро пожаловать в справочник Thomas по лучшим хомутам для деревообработки 2022 года. Thomas связывает промышленных покупателей и поставщиков из Северной Америки для более 120 лет. Когда вы покупаете продукты через наши независимые рекомендации, мы можем получать партнерскую комиссию.

Практически для любого деревообрабатывающего проекта необходимо иметь универсальный деревообрабатывающий зажим. Существует множество стилей зажимов на выбор, и это один из самых важных инструментов, который может иметь плотник. Как профессионал, так и любитель деревообработки должны знать об основных зажимах для деревообработки.

Струбцины для деревообработки — незаменимый предмет для любого столяра.

Существует несколько типов струбцин, даже специализированных струбцин, но все они выполняют одну важную роль: они удерживают деревянные детали на месте и предотвращают их смещение во время обработки древесины или высыхания столярного клея. Независимо от того, держат ли они рамы для картин или помогают с более тонкими деталями, струбцины являются необходимым инструментом для деревообработки.

Лучшие струбцины для деревообработки — руководство по покупке

Струбцина для дерева облегчает выполнение как легких, так и тяжелых работ. Их достаточно легко найти в местном хозяйственном магазине, но важно знать, на что обращать внимание, прежде чем покупать струбцину для деревообработки в соответствии с вашими потребностями.

Лучшие струбцины для деревообработки: на что обратить внимание

При выборе универсального хомута следует помнить о головке хомута, глубине зева, а также ширине и размере губок.

Зажимные головки

Зажимные головки для дерева работают и перемещаются несколькими способами. Вращение, поворот, скольжение и быстрое освобождение — вот несколько вариантов. Подумайте, какой тип лучше всего подходит для данного проекта.

Глубина горловины

Относится к глубине зажима — от рамы до захвата. Он измеряет глубину досягаемости зажима или то, насколько далеко зажим может захватить объект.

Размер губки

Это то, насколько далеко могут открываться губки зажима. Это относится к максимальному размеру, на который инструмент может расширяться и обслуживать любой объект, который он зажимает.

Чтобы найти лучшие зажимы для дерева на рынке, вам также следует учитывать такие факторы, как удерживающая способность каждого зажима, могут ли они обеспечить надежную фиксацию, не царапают ли они, их способность удерживать древесину под разными углами. , и прижимное усилие.

Лучшие струбцины для деревообработки от Thomas’s Top Picks 2022

Независимо от того, ищете ли вы лучшие струбцины для деревообрабатывающей мастерской или для проектов «сделай сам», мы провели разведку и нашли одни из лучших струбцин для деревообработки, которые необходимы в каждой мастерской.

Лучшие универсальные струбцины для деревообработки: BESSEY Набор струбцин сцепления | Купить сейчас

Лучший ленточный зажим для деревообработки: Быстродействующий ленточный зажим Pony Jorgensen | Купить сейчас

Лучшие пружинные зажимы для деревообработки: Набор нейлоновых пружинных зажимов WORKPRO | Купить сейчас

Лучшие С-образные струбцины для деревообработки: Nuovoware Premium С-образная струбцина с замком | Купить сейчас

Лучшие трубные хомуты для деревообработки: H-образный трубный хомут BESSEY | Купить сейчас

Лучшие струбцины F для деревообработки: Струбцина Jorgensen, состоящая из двух частей | Купить сейчас

Лучшие штанговые зажимы для деревообработки: MAXPOWER 240-дюймовый штанговый зажим | Купить сейчас

Лучшие угловые зажимы для деревообработки: Набор угловых зажимов WYQYQ | Купить сейчас

Лучшие струбцины для деревообработки: Набор струбцин DeWALT | Купить сейчас

Лучший зажим для деревообработки: Набор из пяти зажимов SKYCY | Купить сейчас

Прокрутите вниз, чтобы узнать больше об этих лучших зажимах для деревообработки по мнению многих счастливых покупателей.

*Цены, указанные в этой статье, указаны в долларах США на сайтах amazon.com (США), homedepot.com по состоянию на август 2022 г.

1. Лучшие струбцины для деревообработки — BESSEY Clutch Clamp Set

Среди универсальных и недорогих струбцин BESSEY Clutch Clamp Set — наш общий выбор лучших струбцин для деревообработки. Этот набор стержневых зажимов включает два шестидюймовых зажима и два 12-дюймовых зажима. Эти зажимы, предназначенные для проектов средней грузоподъемности, включают в себя чугунные губки, как фиксированные, так и скользящие. У них также есть пластиковые накладки для защиты и деревянные ручки.

Одна вещь, на которой настаивают многие рецензенты в своих обзорах, заключается в том, что деревообрабатывающих зажимов не бывает слишком много. Таким образом, набор из четырех зажимов является огромным преимуществом. «Зажимы необходимы при установке шкафов, и они отлично работают», — написал один рецензент. «Пластиковые буферы защищают отделку от повреждений».

Технические характеристики

Зажимное усилие: 600 фунтов

Количество зажимов: 4

КУПИТЬ СЕЙЧАС:

24,97 долларов США, The Home Depot

2. Лучшие ленточные хомуты для деревообработки — Быстродействующий ленточный хомут Pony Jorgensen

Работа с предметами необычной формы может стать дополнительной проблемой для столяров. Это преимущество зажима для ремня. Также известный как ленточный зажим, ленточный зажим, такой как ленточный зажим Pony Jorgensen Rapid Acting , может обернуть предмет, который необходимо зажать. Затем затягивается до тех пор, пока все прочно не встанет на свои места.

«До того, как я купил этот зажим, я не мог легко склеить сегментированные чаши и сосуды, совместив углы», — написал покупатель. «С помощью одного этого хомута я могу быстро склеить и точно совместить деревянные детали. Я рекомендую это всем, кто склеивает несколько деталей одновременно».

Технические характеристики

Зажимное усилие: 1000 фунтов

Количество зажимов: 1

КУПИТЬ СЕЙЧАС:

14 долларов США (было 22,56 доллара США), Amazon

3. Лучшие пружинные зажимы для деревообработки — набор нейлоновых пружинных зажимов WORKPRO

Простые, но практичные пружинные струбцины — отличный инструмент для столяров. Набор нейлоновых пружинных зажимов WORKPRO состоит из 16 предметов: шесть зажимов PC 3 ⅜ дюйма, шесть зажимов PC 4 ½ дюйма и четыре зажима PC 6 ½ дюйма. Ручки спроектированы так, чтобы обеспечить комфорт, а текстурированные подушечки могут поворачиваться на угол до 45 градусов для точного прилегания. Эти армированные нейлоновые зажимы предназначены для быстрого и легкого использования.

Один покупатель написал, что искал что-то, что можно было бы открыть одной рукой, и эти зажимы были «именно то, что мне было нужно». Другой клиент отметил свой опыт: «Я использовал их, чтобы придерживать доску к столу, пока резал ее циркулярной пилой, и для надежного удержания потребовалось всего 3 таких доски».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 16

КУПИТЬ:

16,99 долларов США, Amazon

4. Лучший C-образный зажим для деревообработки — Nuovoware Premium Locking C Clamp

№

Эти прочные С-образные зажимы станут прекрасным дополнением к ящику с инструментами любого столяра. Набор Nuovoware Premium Locking C C-образного зажима поставляется с тремя шестидюймовыми C-образными зажимами. Каждый С-образный зажим из высокоуглеродистой стали имеет резиновые ручки, разработанные для удобства. Они имеют вращающиеся подушечки, обеспечивающие достаточную силу зажима без чрезмерного давления. Регулируемый запорный механизм также позволяет легко установить правильный размер зажима.

«Эти зажимы прочны и просты в использовании», — объяснил один из рецензентов. «Ручки тоже очень удобные. Я использую их для работы по дереву, очень удобно в качестве третьей руки и удерживания приспособлений на верстаке, красиво и плотно, без повреждений. Очень доволен этой покупкой».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 3

КУПИТЬ СЕЙЧАС:

23,99 долларов США, Amazon

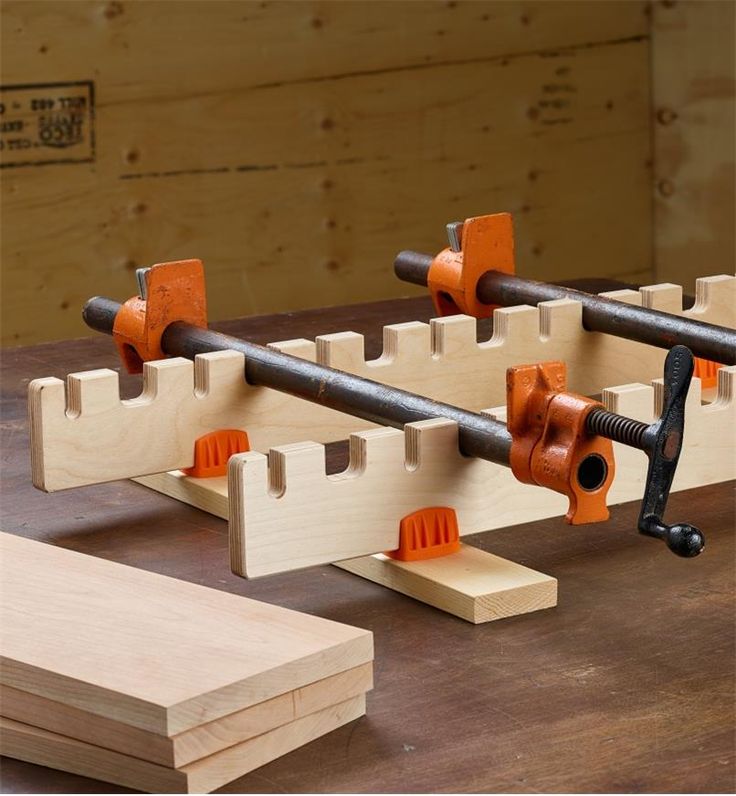

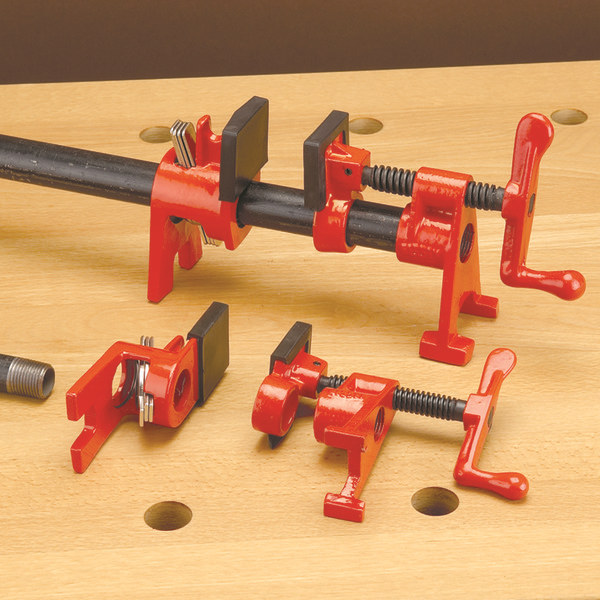

5. Лучшие трубные хомуты для деревообработки — трубный хомут BESSEY H-Style

Трубные хомуты H-типа, которые часто считаются более доступной альтернативой стержневым хомутам, имеют губки, которые перемещаются вверх и вниз по трубе для надежной посадки. Трубный хомут BESSEY H-типа можно использовать на любой черной трубе с полудюймовой резьбой. Н-образное основание придает трубному хомуту устойчивость, а удлиненное основание обеспечивает больший зазор с рабочей поверхностью.

«Я профессиональный мастер и часто склеиваю панели, — рассказывает один покупатель. «Я предпочитаю хомуты Bessey на ножках. 1/2 дюйма более чем достаточно для работы по дереву, и эти крепкие зажимы никогда меня не подводили и работают так, как должны».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 1

КУПИТЬ СЕЙЧАС:

15,37 долларов США, The Home Depot

6. Лучшие струбцины F для деревообработки — двухкомпонентная струбцина Jorgensen F с чугунными губками

Этот набор зажимов Jorgensen F поставляется с одним восьмидюймовым зажимом и одним 12-дюймовым зажимом. Головки изготовлены из чугуна, а стержень из нержавеющей стали. Скользящая головка и механизм сцепления обеспечивают простую и быструю регулировку. Зажим и нижний винт снабжены защитными накладками для защиты деревянных деталей от повреждений.

Многие клиенты были довольны качеством и доступностью этих хомутов. «В целом отличные зажимы», — написал покупатель. «У меня их довольно много, и все они хорошо держатся». Другой рецензент назвал их «идеальными зажимами», добавив, что «они представляют собой хороший баланс между весом и прочностью».

Технические характеристики

Зажимное усилие: 300 фунтов

Количество зажимов: 2

КУПИТЬ:

19 долларов США0,99 (было 21,99 доллара США), Amazon

7. Лучшие штанговые зажимы для деревообработки — 24-дюймовые штанговые зажимы MAXPOWER

Струбцина обычно является основным продуктом в деревообрабатывающей мастерской. Набор MAXPOWER 24-дюймовых стержневых зажимов включает четыре зажима с усилием зажима 220 фунтов. Губки зажима также можно перевернуть, что также дает возможность разбрасывателя этого набора зажимов. Боковая рукоятка предлагает легкий храповик и быстродействующий спусковой крючок. Текстурированные накладки предотвращают повреждение дерева или окрашенных поверхностей.

В целом клиенты были довольны стоимостью этих хомутов. «Мне нравится, как легко они переключаются с зажима на разбрасыватель», — прокомментировал покупатель. «Ими легко управлять, даже если вы можете использовать только одну руку. У них достаточно мощности для большинства применений, а подушечки не царапают».

Технические характеристики

Зажимное усилие: 220 фунтов

Количество зажимов: 4

КУПИТЬ СЕЙЧАС:

54,99 долларов США, Amazon

8.

Лучшие угловые зажимы для деревообработки — набор угловых зажимов WYQYQ

Угловой зажим, также известный как прямоугольный зажим, является жизненно важным инструментом для простого соединения углов и других прямых углов. Набор угловых зажимов WYQYQ включает четыре зажима, которые соединяют деревянные детали под углом 90 градусов. Прорезиненная ручка не скользит и обеспечивает лучший захват. Зажимы изготовлены из алюминия, а губки легко регулируются одной рукояткой.

Несколько рецензентов были довольны качеством зажимов, отметив их прочную конструкцию. «Они определенно облегчают скрепление углов и представляют собой хорошо сделанный инструмент», — описал рецензент. Они также написали, что каждый зажим — это «хорошо сделанный инструмент, достаточно точный для изготовления корпусов».

Технические характеристики

Зажимное усилие: Не указано

Количество зажимов: 4

КУПИТЬ СЕЙЧАС:

59,99 долларов США, Amazon

9.

Лучшие струбцины для деревообработки — DeWALT Trigger Clamp Pack

Как следует из названия, этот тип зажима регулирует положение губок с помощью спускового механизма. В набор триггерных зажимов DeWALT входят четыре зажима — два средних и два больших. Эти зажимы имеют губки, которые при необходимости можно снять. Большие зажимы можно преобразовать в разбрасыватель, и обоими размерами можно управлять одной рукой.

«Зажимы DeWALT хороши», — написал один из клиентов столяра. «Подушечки челюстей довольно твердые. Недостаточно жесткий, чтобы повредить заготовку, но достаточный для хорошего захвата, не будучи мягким. Челюсти параллельны друг другу и остаются такими, если вы действительно не переусердствуете. Они имеют достаточную силу для удерживания и отпускания очень легко. Мне очень нравится спусковой механизм. Это вызывает очень положительные эмоции».

Технические характеристики

Зажимное усилие: 100/300 фунтов

Количество зажимов: 4

КУПИТЬ СЕЙЧАС:

34,97 долларов США, The Home Depot

10.

Лучшие рычажные зажимы для деревообработки — рычажные зажимы SKYCY из пяти комплектов

Зажим с защелкой обеспечивает надежную фиксацию с помощью рычажного механизма, надежно удерживая древесину на месте даже во время работы. Пятикомпонентные тумблеры SKYCY имеют резиновые накладки и быстросъемный зажим. Они изготовлены из холодной углеродистой стали с гальваническим покрытием. Зажимы регулируются с помощью резьбового винта и имеют усилие зажима до 200 фунтов.

«Я настоятельно рекомендую это для столяров любого уровня», — написал один из клиентов. «Всегда хорошо иметь приспособления, и эти зажимы отлично работают. Они удерживают вашу заготовку и положение, не повреждая материал». По словам другого клиента, «Возможность регулировки крепежных винтов имеет решающее значение в том, насколько хорошо этот проект работает для различной толщины».

Технические характеристики

Зажимное усилие: 200 фунтов

Количество зажимов: 5

КУПИТЬ СЕЙЧАС:

15,87 долларов США, Amazon

Лучший деревообрабатывающий зажим — резюме

Независимо от того, строите ли вы рамы для картин или работаете над более крупным и тяжелым проектом, наличие подходящих зажимов для деревообработки имеет важное значение. В целом, мы рекомендуем набор зажимов сцепления BESSEY ( 24,97 долларов США, The Home Depot ). Он состоит из четырех частей с двумя зажимами разного размера. Набор стержневых зажимов доступен по цене и обладает хорошей зажимной силой.

Если вы хотите разориться, набор 24-дюймовых зажимов MAXPOWER предлагает одни из лучших зажимов для дерева по сравнению с другими зажимами ( 54,99 долларов США, Amazon ). Скользящая головка имеет большую емкость и сильное давление зажима.

Надеемся, наш обзор лучших струбцин для деревообработки был вам полезен. Чтобы узнать о других похожих поставщиках, в том числе о поставщиках деревянных ручных винтовых зажимов, столярных столярных стамесках, ручных, пневматических и ручных стамесках, стамесочных долотах и ​​долотах с алмазным наконечником, обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas.

Прочие изделия для деревообработки

• Лучшие фартуки для деревообработки
• Лучшие защитные очки для деревообработки
• Лучшие клеевые пистолеты для деревообработки
• Лучшие фрезерные столы, которые можно купить сейчас
• Лучшие погружные маршрутизаторы
• Лучшая копировальная пила
• 7 лучших фрезеров по дереву
• Все о отделке для дерева

Другие статьи о лучших продуктах

• Лучшие сверла по каменной кладке
• Лучший инструмент для обжима проводов
• Лучшая коммерческая машина для производства мягкого мороженого
• Лучшие клещи для шлицевых соединений
• Лучшие циферблатные индикаторы
• Лучший точильщик ножей
• Лучшие топоры для рубки
• Лучшие газонокосилки для холмов
• Лучший титановый молот
• Лучший внешний герметик для кирпича
• Лучший копатель отверстий для столбов / бур
• Лучший кузнечный молот
• Лучшие крючки и аксессуары для перфорированной доски
• Лучшие подъемники для Jeep Hardtop
• Лучшие верстаки для гаража
• Лучший строгальный станок Combo
• Лучший обезжириватель для тяжелого оборудования
• Лучший инструмент для резки гипсокартона
• Лучшая защита слуха с Bluetooth
• Лучшие системы наружного видеонаблюдения
• Лучшие налобные фонари
• Лучшие электрические газонокосилки
• Лучшие газонокосилки для небольших дворов

Больше из оборудования

Деревянные зажимы Dubuque с изменяемым углом

Некоторое время назад мы потеряли связь с нашим поставщиком деревянных зажимов с изменяемым углом. Он просто исчез. В то время мы очень сожалели об этом, так как эти хомуты хорошего качества шли по очень привлекательной цене. Сегодня мы рассматриваем это скорее как удачу. Потому что у нас, возможно, никогда не было бы возможности открыть для себя эти новые хомуты с их непревзойденным качеством. Они поставляются из Дубьюка на Миссисипи в США, и нас впечатлило их выдающееся качество изготовления.

Губки с прямым углом зажимают равномерно по всей площади контакта, надежно предотвращая повреждение зажимных поверхностей. В большинстве случаев вы сможете обойтись без прокладок или набивки. Более того, поскольку губки зажимов можно устанавливать под разными углами, заготовки, которые вы хотите склеить, не обязательно должны иметь параллельные зажимные поверхности. Это делает деревянные зажимы чрезвычайно универсальными. Например, их можно использовать как удобные дополнительные тиски. Зажатые в передних тисках верстака, их можно использовать так же, как тиски Moxon, для увеличения рабочей высоты для более удобного положения при пилении вручную.

Деревянные зажимы с переменным углом

Деревянные губки изготовлены из твердого клена, болты с левой и правой резьбой — из углеродистой стали. Два самых маленьких размера имеют крупную британскую резьбу (UNC 1/4 и 5/16 дюйма соответственно), четыре самых больших хомута имеют прочную трапециевидную резьбу (ACME 7/16 дюйма), которая выдерживает очень высокое контактное давление. Резьба оцинкована для максимального удобства работы. Рукоятки удерживаются штифтами, которые можно снять, чтобы разобрать зажимы, если вам нужно заменить существующие губки или установить губки другой формы для удовлетворения конкретных потребностей.

Длина захвата	Ширина зажима	Глубина зажима	Цена Кода
102 мм	57 мм	51 мм	Код 303400Цена ∗ 17,82 €
152 мм	76 мм	76 мм	Код 303402Цена ∗ 19,18 €
203 мм	127 мм	102 мм	Код 303403Цена ∗ 23,38 €
254 мм	178 мм	127 мм	Код 303404Цена ∗ 27,67 €
305 мм	235 мм	152 мм	Код 303405Цена ∗ 30,91 €
356 мм	260 мм	178 мм	Код 303406Цена ∗ 36,27 €

Набор 1 деревянных зажимов с переменным углом

Этот набор состоит из 2 зажимов по шириной 57 мм, 127 мм, 235 мм.

Код 303470Цена ^∗ 125,00 €

Набор из 2 деревянных зажимов с переменным углом

Этот набор состоит из 2 зажимов по шириной 76 мм, 178 мм, 260 мм.

Код 303471Цена ^∗ € 140,00



Наборы ручных винтов Dubuque

С помощью этих наборов легко изготовить собственные ручные винты. Инструкции включают планы изготовления губок, подобных тем, которые используются для традиционных ручных винтов, или вы можете изготовить губки по индивидуальному заказу для круглых или неправильных форм, или сверхглубоких, длинных или тонких губок для других специализированных применений. В комплект входит то же оборудование, которое Dubuque использует в своих ручных винтах: стержни с резьбой и цилиндрические гайки для одного зажима ручного винта (но не деревянные).

Размеры зажимов указаны с максимальным раскрытием/длиной захвата. Ручки из твердых пород дерева доступны отдельно, продаются парами.

Примечание: размеры в инструкциях указаны в британских, а не в метрических единицах.

В комплект входят:
2 шпильки с левой и правой резьбой
2 правые накидные гайки
2 левые накидные гайки
2 тяжелых металлических наконечника
2 штифта (приклеены к инструкции)

Сделано в США.

Наборы ручных винтов Dubuque
	Макс. ширина зажима	Цена Кода
А	57 мм	Код 303440Цена ∗ 10,01 €
Б	76 мм	Код 303442Цена ∗ 12,21 €
С	127 мм	Код 303443Цена ∗ 16,28 €
Д	178 мм	Код 303444Цена ∗ 19,69 €
Е	235 мм	Код 303445Цена ∗ 19,73 €
Ф	260 мм	Код 303446Цена ∗ 23,32 €

	Ручки для	Цена Кода
Г	303440	Код 303447Цена ∗ 7,37 €
Н	303442	Код 303448Цена ∗ 7,37 €
Дж	303443, 303444, 303445, 303446	Код 303449Цена ∗ 7,37 €

Вы находитесь здесь:   Главная страница  ›  Зажимы  ›  Деревянные зажимы с переменным углом

Акция октября

Набор стамесок из 6 частей в деревянном ящике

Этот набор в деревянной коробке включает в себя размеры 6, 10, 12, 16, 20 и 26 мм.
