Деревянные окна своими руками чертежи изготовления: Деревянные окна своими руками — чертежи, пошаговая инструкция, технология.

Деревянные окна своими руками ?, изготовление рамы

Содержание:

Деревянные окна можно изготовить своими руками, особенно, если они требуются для дачи, веранды, хозпостроек. Работу надо выполнять особенно тщательно, чтобы соблюсти герметичность и правильную геометрию конструкции. Общеизвестно, что окна из дерева обладают высоким теплосбережением, прочностью и экологической чистотой. Натуральный материал станет долговечным, если применить грамотную обработку поверхности специальными средствами.

Самостоятельно невозможно добиться такой точной сборки элементов, какую обеспечивают станки на производстве. Однако изготовление деревянных окон своими руками качественно возможно, если соблюдать технологию соединения деталей и основных элементов. Понадобятся следующие инструменты: дрель, молоток, стамеска, шуруповерт, стеклорез, станок фрезерный или электрорубанок. Сначала на бумаге вычерчивается в масштабе будущее окно и определяется количество расходных материалов.

Изготовление короба

Популярным сортом древесины является сосна. Это самый доступный, недорогой и практичный материал. Лучшей альтернативой является дуб, но впервые самостоятельно изготавливать окно лучше из менее дорогого сорта. Доска должна быть правильно просушена, не иметь, сучков, трещин, деформаций. Следует учесть, что короб будет закрепляться в оконном проеме и нести основную нагрузку.

Если материалом всех элементов выбрать клееный брус, то конструкция будет более прочной, так как он отличается хорошей прочностью, противостоит деформациям.

Размер доски достаточно взять 150х50 мм. В заготовках короба следует сделать паз в форме буквы Г глубиной 15 мм. Четыре детали блока соединяются между собой столярным клеем, затем просверливают отверстия, вставляют в них деревянный стержень длиной 3 см. Он обеспечивает жесткое и неподвижное соединение досок под углом 90º.

Короб монтируется в подготовленный проем неподвижно, то есть в стене сверлят отверстие, вбивают дюбели и закрепляют его при помощи саморезов.

Щели между стеной и блоком герметизируют монтажной пеной. Особенности такого крепления: доска монтируется без учета ее подвижности от перепада температур.

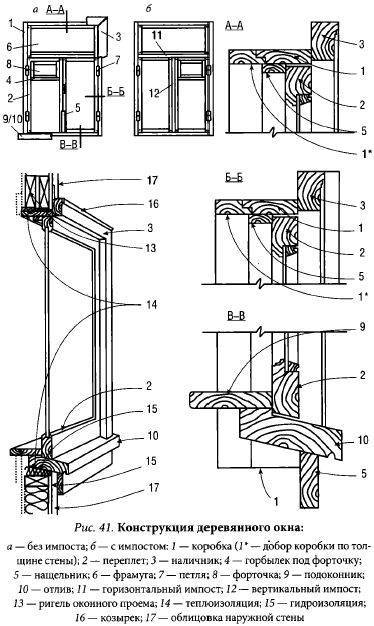

Изготовление оконной рамы

Для создания рамы понадобится брус 6х4 см или больше в зависимости от конструкции окна. Форма ее профиля определяется количеством стекол, их толщиной, размером штапиков. Одностекольный профиль имеет 2 прямоугольных паза (для стекла и установки в короб). К двухстекольному профилю добавляется еще один паз для второго стекла. Для изготовления формы профиля пользуются электрорубанком или фрезером. Достаточно выбрать стекло толщиной 4 мм, штапик — 10 мм.

Из подготовленных досок собирают раму. Для этого строго по размерам надо распилить их по краям наискось, то есть под углом 45º. Подготовленный профиль обеспечит соединение шип-паз, дополнительную неподвижность ему придают при помощи саморезов. При этом следует закручивать их так, чтобы шляпки утонули в древесине.

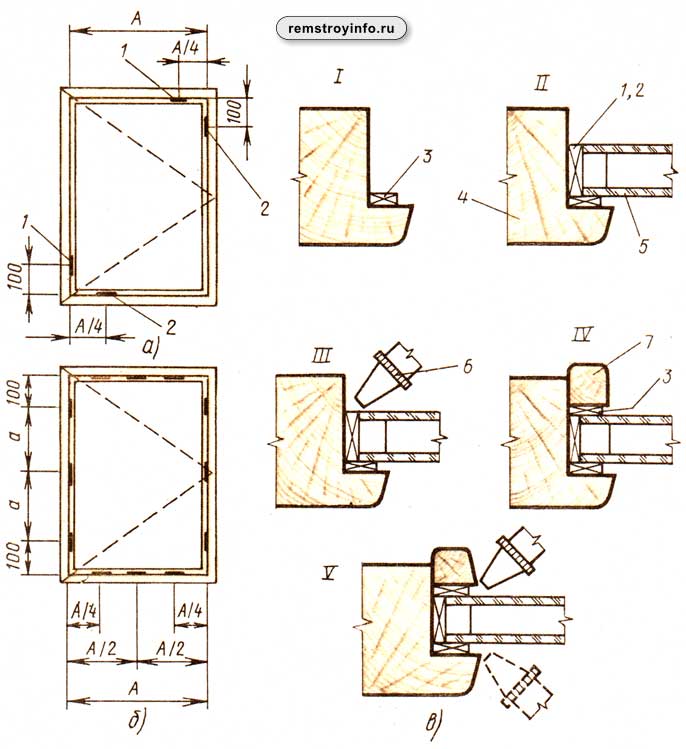

Подготовка и вставка стекол

Правильное определение размеров стекла обеспечивает его точное прилегание и отсутствие мостиков холода. Желательно снимать мерки с точностью до 1 мм. Резку осуществляют алмазным саморезом, края полируют наждачной бумагой с мелким зерном. Техника безопасности во время резки стекла:

• рабочие рукавицы для защиты ладоней от порезов;
• очки для защиты глаз от стеклянной крошки, пыли.

Движения стеклорезом проводят вдоль линейки, длина которой должна превышать длину стекла. Затем его сдвигают на край стола, надавливают рукой. С характерным звуком стекло должно отломиться по размеченной линии. Подготовленные таким способом стекла вкладывают в оконную раму для примерки, вытаскивают. Далее на пазы рамы наносят герметик и окончательно прикладывают стекло. Сверху оно закрепляется штапиком, который одновременно затрагивает и стекло, и раму. Он фиксируется тонкими гвоздями. Штапики можно сделать более широкие, тогда их крепят при помощи тонких саморезов.

Если окно состоит из 2-х частей, посередине к раме монтируется вертикальный брус с такими же пазами. Одна из половин окна изготавливается отдельно и имеет более тонкую раму. Она прикрепляется к основной раме с помощью навесных петель, образуя открывающуюся створку. К ней саморезами прикручивают закрывающую ручку, а в вертикальном брусе делают при помощи стамески паз для закрывания окна.

Окончательный монтаж

Готовое окно, созданное своими руками, вставляется в оконный блок и фиксируется в пазах. Прикрепляется саморезами, которые должны войти в стену сквозь короб. Для этого, как правило, используют монтажный пистолет, которым металлические дюбели пристреливают в стену. Все щели герметизируют монтажной пеной, после ее высыхания проводят штукатурку стен. Работы заканчивают монтажом отлива и подоконника.

Деревянные окна своими руками, основные этапы и особенности

Порой некоторых людей, имеющих дачные домики, веранды, хозяйственные постройки начинает беспокоить вопрос «как самому сделать деревянные окна, так чтобы они были качественными?». Ответ достаточно прост – нужно лишь знать технологию изготовления, соблюдать все правила и подходить к работе ответственно.

Преимущества окон из дерева

Деревянные окна высоко ценятся по многим причинам:

• высокие показатели теплосбережения;
• хорошая прочность;
• экологическая чистота.

Древесина является природным материалом, а значит и долговечным, но только при условии, что будет осуществлена правильная обработка поверхности.

Инструменты для работы

Идеальной точности в конструкции деревянных окон при самостоятельном их изготовлении добиться практически невозможно, но сделать ее качественной и надежной можно, если придерживаться технологии соединения всех элементов. Для работы необходимы заранее подготовить определенные инструменты:

• дрель;
• стамеска;
• молоток;
• наждачная бумага;
• стеклорез;
• шуруповерт;
• электрорубанок.

Этапы работы

Изготовление деревянных окон состоит из нескольких этапов:

• подготовка плана конструкции окна;
• подготовка короба;
• конструирование оконной рамы;
• резка, вставка стекла;
• финишный монтаж.

Зная технологию того, как сделать деревянное окно своими руками не потребуется искать специалистов-строителей и переплачивать им за работу.

Особенности работы

На первом этапе осуществляется подготовка плана конструкции, то есть вычеркивается будущее окно, а так же определяется, сколько материалов на него потребуется.

На втором этапе необходимо выбрать сорт древесины, подготовить доски для работы и построить короб. Из древесины ценностью пользуются сосна и дуб. Первый наиболее доступный и недорогой материал, а второй – более прочный, практичный, но по цене значительно дороже. На данном этапе важно хорошо высушить доски для короба и проверить, чтобы на них не было трещин, сучков или других дефектов.

Это важно, так как короб несет основную нагрузку, а значит от него, зависит прочность всей конструкции. Доски должны быть размером не менее 150 на 50 мм. На их концах делаются пазы глубиной в 15 мм, напоминающие букву «Г». Доски короба соединяют, обработав их склеивающим веществом, затем в них сверлят отверстия, в которые вставляют трехсантиметровый стержень из дерева. Это делается, чтобы обеспечить неподвижность и жесткость соединения. Изготовленный деревянный короб монтируют в оконный проем, образовавшиеся щели заделывают герметичной пеной.

На третьем этапе конструируется рама для окна дома из дерева. Для этого подбирается брус соответствующий его размерам. Профиль рамы бывает 2х форм: одностекольная; двухстекольная. В первом виде есть два паза прямоугольного типа (для стекла и короба), во втором – три (для 2х стекол и короба). Стандартный размер бруса для рамы 6 на 4 см. Изготовить форму профиля поможет электрорубанок. Доски пилят наискосок по краям (угол в 45 градусов), соединяют между собой, для дополнительной неподвижности используют саморезы, которые полностью вкручивают в раму.

На четвертом этапе работы занимаются точным определением размеров оконного стекла. Здесь важно быть внимательным, так как от точности мерок зависит, хорошо ли будет прилегать стекло, не будет ли мостиков холода. Стекло режут с помощью стеклореза, затем полируют наждачной бумагой его края. В процессе работы необходимо соблюдать правила безопасности:

• надевать рукавицы с целью защиты ладоней;
• надевать специальные очки с целью защиты глаз.

Подготовленное стекло вкладывается в раму для того, чтобы сравнить размеры. Если все верно и погрешностей нет, на пазы наносится герметик и в раму снова прикладывается стекло, но на этот раз окончательно. Следующий шаг – закрепить все штапиком, зафиксировать гвоздями или саморезами. Если окно состоит из нескольких частей, то к основной раме в середину прикрепляют брус с пазами для закрывания второй части. У второй половины окна рама должна быть немного тоньше, она прикрепляется к основной петлями.

У получившейся створки делают ручку.

На последнем этапе окно надевают на пазы в оконную коробку, все фиксируют. Крепление осуществляется с помощью саморезов, щели заделывают монтажной пеной, ждут полного высыхания и штукатурят стены. В конце всех действий проводит установку отлива и подоконника.

Процесс изготовления деревянного окна

10 самых популярных вопросов Google о деревянных окнах

У Google есть фантастическая функция самозаполнения по мере того, как вы вводите поисковый запрос, поэтому я подумал, что было бы интересно посмотреть, что Google думает, что я хочу знать, когда я набираю «деревянные окна». в строку поиска. Как я и подозревал, вопросы больше соответствовали печально известной предпосылке «ложного предположения», также известной как нагруженный вопрос.

Самый известный из всех и пример, которым пользуется большинство людей, — это вопрос «Когда вы перестали бить свою жену?» Как бы вы ни ответили, вы выглядите виноватым и уклончивым. Существует предположение о виновности, и вопрос ставит респондента без хорошего выбора.

Вопросы и условия поиска были настроены так же, как и в случае с деревянными окнами. Лично я ненавижу эту линию вопросов, потому что она продвигает повестку дня, а не ищет правду. Итак, я решил погрузиться и честно ответить на вопросы (новая концепция 2023 года). Надеюсь, вы сможете найти какую-то ценность в установлении рекорда.

1. Деревянные окна больше не делают?

Да, конечно, они все еще делают деревянные окна. Дерево было стандартом для изготовления окон на протяжении веков, и только недавно его свергли виниловые окна. По данным Американской ассоциации архитектурных производителей (AAMA), винил составляет 70% оконного рынка США, и только 15% рынка приходится на древесину. Остальные 15% составляют алюминий и другие композитные материалы.

2. Как определить, что окно хорошего качества?

Возможно, это самый произвольный вопрос из всех. Что такое «хорошее качество»? Если говорить о долговечности, то исторические деревянные окна, построенные до Второй мировой войны из старовозрастной древесины, безусловно, являются лучшими в своем классе. Если мы говорим о простоте ремонта, простоте эксплуатации, доступности запасных частей, архитектурной целесообразности, легкости модернизации, то историческое деревянное окно снова выходит на первый план.

Если вы говорите об энергоэффективности без каких-либо обновлений, то композитное окно с тройным остеклением побеждает. Лично я считаю, что «хорошее качество» должно относиться к окну в целом, а не только к одной конкретной характеристике, но вам придется решить, что для вас важно в этой характеристике.

3. Какой тип окна самый прочный?

Прочность. Это просто другое название самого долгоживущего окна, верно. То, что продержится годами и по-прежнему будет работать как можно ближе к первоначальному замыслу. Ответом на этот вопрос, бесспорно, является историческое деревянное одностворчатое окно. Самая простая конструкция создает наименьшую вероятность отказа и самый долгий срок службы. Есть бесчисленное множество примеров этих окон, которым 300 и 400 лет. Мне еще предстоит найти виниловое окно, которое прослужит более пары десятилетий, или стеклопакет, который будет оставаться герметичным и незапотевающим в течение такого же периода времени. Извините, современные окна, это не ваша игра.

4. Три недостатка деревянных окон?

Три? Это довольно специфический Google, но давайте посмотрим, что я могу придумать.

1. Гниль древесины – Это правда жизни. Да, старая древесина гораздо лучше противостоит гниению, чем новая древесина, но любая древесина подвержена гниению, и это действительно проблема, которую необходимо учитывать и решать.
2. Термиты — Да, они проблема. Они едят дрова, как маленькие дети едят куриные наггетсы, постоянно и без угрызений совести. Если у вас есть древесина, вы должны следить за термитами и принимать профилактические меры.
3. Обслуживание – Дерево, несомненно, требует обслуживания. Он требует регулярной очистки и покраски, чтобы защитить его от элементов. Древесина никогда не будет продуктом, не требующим обслуживания, и если вы не можете заниматься обслуживанием, то деревянные окна могут вам не подойти.

5. Стоит ли покупать деревянные окна?

Стоит ли? Я предполагаю, что они имеют в виду, что новых деревянных окна стоят дополнительных затрат по сравнению с виниловыми или алюминиевыми. И, честно говоря, я должен был бы сказать «нет». Новые деревянные окна — это некачественный продукт, который плохо держится и не служит долго. Однако исторические деревянные окна — это совсем другая история. Если в вашем доме сейчас есть исторические окна, то их восстановление стоит . Менее расточительно восстанавливать ваши окна, чем выбрасывать их все и заменять, особенно если учесть, что они прослужат сотни лет при регулярном обслуживании. Так что, если они исторические, то, черт возьми, да, они того стоят.

6. Каков срок службы деревянных окон?

Это действительно зависит от того, где вы живете. Основная проблема деревянных окон – гниение. Таким образом, с новыми деревянными окнами, установленными в теплом и влажном климате, вы можете получить от них десятилетие жизни. Сравните это со старыми деревянными окнами, которые постоянно выдерживают сотни лет в самом влажном климате, и вы увидите разницу между качеством древесины в этих типах окон.

7. Когда перестали использовать деревянные окна?

Ммм, нет. Проверьте себя в этом Google.

8. Нужно ли менять 20-летние окна?

Вы должны заменить окна, срок службы которых подошел к концу и которые больше не служат своей первоначальной цели. Будь то окно 2 или 200 лет. Если он сгнил так сильно, что дерева не осталось, и у вас осталась только банда термитов, держащихся за руки, тогда обязательно замените его. Но если вы хотите, чтобы я разрешил заменить прекрасное окно только потому, что ему 20 лет и больше ничего, это безумие и расточительство. Окна со сквозняками можно заклеить, гниющие окна можно отремонтировать, битое стекло можно заменить (по крайней мере, на исторических окнах). Windows не похожа на компьютеры или iPhone, которые нужно менять на более новую модель каждые пару лет.

9. Почему не стоит менять старые окна?

Я мог бы написать об этом диссертацию, но буду краток. Если вкратце, то вот что: Старые окна можно восстановить, чтобы они были такими же красивыми, как в день, когда они были установлены, и такими же энергоэффективными, как того требуют энергетические нормы сегодня. Вот оно! Зачем вам менять окно, которое могло бы быть красивым и энергоэффективным, с небольшим усилием? Я думаю, что у большинства людей причина в невежестве. Они просто не знали, что это возможно.

10. Требуется ли уход за деревянными окнами?

Я изложу факты по техническому обслуживанию, а вы решите сами. Деревянные окна нуждаются в наружной чистке один раз в год. Это влечет за собой опрыскивание водой и вытирание грязи и копоти. Им нужно очистить стекло небольшим количеством средства для мытья стекол. Им также необходимо ежегодно подкрашивать облупившуюся краску и заделывать отсутствующие замазки для остекления. В моей компании мы называем этот процесс обслуживания AustinCare+, и он занимает около 10-20 минут на окно в год. Каждые десять лет или около того, когда вы перекрашиваете фасад своего дома, их также необходимо перекрашивать, но в остальном окна требуют очень небольшого ухода. Проблема для большинства людей заключается в том, что хотя им низкое обслуживание они не нет обслуживания . Но все, что утверждает, что не требует обслуживания, означает, что оно не может поддерживаться.

Вот оно! Десять самых популярных вопросов Google о деревянных окнах. Надеюсь, мы прояснили некоторые неправильные представления и развеяли некоторые мифы, и вы сможете уйти от этого немного мудрее, чем раньше. Если вы хотите узнать больше об этой теме, посмотрите мой пост «Миф о сменных окнах», в котором рассказывается обо всей экономике сменных окон.
