🛠 Чертежи деревянного окна (продолжение) 👈
Четыре года назад я опубликовал статью «Чертежи профиля оконного блока (деревянный стеклопакет)», где прикрепил фото и чертежи профилей деревянного окна. За эти годы я получил несколько писем с просьбой показать чертежи угловых соединений или прислать более подробные чертежи. Неделю назад я получил ещё одно такое письмо и вот сегодня я попробую прояснить ситуацию этой обзорной статьёй.
Письмо от читателя МоделМен.ру
= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
Пишет: Даниил
Здравствуйте, Дмитрий. Я из г. Севастополя (Крым, Украина). Очень заинтересовали чертежи деревянного окна со стеклопакетом. (http://modelmen.ru/p1009). Сейчас делаю ремонт в доме и не хотел ставить пластиковые окна, а деревянные очень дорогие пришла мысь сделать их самому, начал искать чертежи в инете и многие поисковики указывают именно ваши. Вы пишите, что чертежи разрабатывали сами, поэтому хотел задать вопрос Вам как разроботчику.
На сколько окно должно быть меньше рамы, т. е. если собрать раму, то как должна расчитываться рама (высота ширина), что бы они точно подошли друг к другу и не создавали щелей при закрывании (или не цепляли друг друга). Возможно ли сделать такое окно без фрезерного станка? Как соединять углы (в стык или под 45 градусов)? Под какую фурнитуру было расчитано окно? Обещаю, что если получиться сделать такое окошко, выложу фотографии поэтапного создания такого окошка. Заранее спасибо. С увжением, Даниил.
= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
Итак, поехали!
Возможно ли сделать такое окно без фрезерного станка?
Да, возможно! Более того, такое окно можно сделать имея под рукой только циркурярную пилу. В моём арсенале есть современный пильный диск по алюминию, хотя при продаже писалось, что пилит и дерево, естественно. Выглядит мой диск примерно как и этот:
Технические характеристики:
Диаметр диска 255 мм.
Количество зубов 80 шт.
Диаметр посадочного отверстия 30 мм.
У моего правда посадочное отверстие на 32 мм и диаметр побольше, но суть не в этом, а в количестве зубов! Благодаря большому количеству зубов на диске он пилит дерево исключительно чисто. Я часто просил друзей сравнить строганое дерево и пиленное этим диском, пиленное всегда выигрывало в качестве. Домашние фуговальные станки часто не дают качественной строганной поверхности, она получается волнообразной, особенно на концах заготовки, а промышленное оборудование может позволить себе не каждый.
К чему я это всё, сделать деревянное окно можно имея под рукой циркулярный станок и хороший пильный диск с большим количеством зубов (напаек).
Как соединять углы?
Самый интересный вопрос 🙂 потому, что большинство делает простое шиповое соединение в один шип.
Такие рамы с одним шипом уже зарекомендовали себя как крайне недолговечные. Если хотите, чтобы окно служило долго и выдержало большое количество циклов открывания и закрывания створок, то делайте шиповое соединение в два шипа.
Можно конечно сделать и в три шипа, если позволяет толщина рамы.
Чем больше шипов, тем больше прощадь склеивания у деталей и соотвественно такое шиповое соединение в несколько раз прочнее.
Как сделать шиповое соединение?
Это не так сложно как кажется на первый взгляд, для начала нужно отпилить в размер четыре заготовки, две вертикальные и две горизонтальные. Это могут быть просто прямоугольного сечения бруски или уже бруски с выбранным профилем. Длина заготовок зависит от размеров коробки оконного блока, лучше конечно это рассчитать на чертеже.
Можно даже на глаз отпилить заготовки по длине, приложив их к готовой коробке, но учитывая, что рама должна перекрывать коробку. Конечно в этом случае в заготовках для рамы уже должен быть выбран профиль.
Зарезают шипы и проушины обычно на фрезерном станке, но у нас обстоятельства, станка нет, поэтому то же самое можно сделать на циркулярной пиле с помощью несложных приспособлений или вовсе без них.
Надо сразу отметить, что вертикальные части деревянного окна или двери это всегда проушины, а горизонтальные части должны быть шипами.
Для примера я покажу вам видео как дядька делает шиповые соединения на циркулярке с помощью своего приспособления.
Вот приспособление похитрее:
В обоих видео делаются ящичные шипы, они мелкие их много и без приспособлений сделать их трудно. Если Вы будете делать одно-два окна, то можно обойтись простой приспособой как на первом видео, но без штифта, тогда всю работу нужно будет делать по разметке карандашом на заготовке.
Под какую фурнитуру было расчитано окно?
Честно говоря за основу я брал фурнитуру и профиль пластикового окна. Не знаю есть ли различия у фурнитуры для деревянного и для пластикового окна, но думаю, что имея любую из них можно приспособиться.
В начале этой зимы я своими силами устанавливал у себя на кухне деревянное окно заводского производства. Ниже посмотрите фото окна, кой какие элементы при разработке чертежа можно взять оттуда.
На сегодняшний день свой профиль я изобразил бы немного иначе, нежели четыре года назад:
Как видите я увеличил размеры брусков до 80 мм., всё таки зимы у нас бывают суровые, и хотелось бы чтобы тепло оставалось в доме, к тому же более массивная рама будет крепче и смотреться лучше.
В этой статье я снова не даю вам готовых чертежей и размеров окон потому, чтобы их разработать, нужно иметь в руках оконную фурнитуру и понимать как она крепится и работает. К сожалению опыта работы с такой фурнитурой у меня нет, поэтому разработать готовый чертёж я пока не могу. Ниже я постарался визуально изобразить как должно выглядеть угловое шиповое соединение.
В Интернете нашёл ещё несколько фотографий, на которых видны элементы шиповых соединений деревянного окна.
Надеюсь приведённая мною информация поможет вам самостоятельно разработать чертёж деревянного стеклопакета и воплотить его в жизнь. Успехов!
видео-инструкция по монтажу своими руками, особенности замены на качественные евроокна, чертежи, цена, фото
Статьи
В последние годы среди владельцев частных домов и жильцов квартир в многоэтажных домах, широкую популярность приобрели металлопластиковые стеклопакеты, которые заменили собой устаревшие простые деревянные окна без стеклопакета времен советской эпохи в двойных деревянных рамах. В отличие от последних они более просты в установке, намного лучше сохраняют тепло, в закрытом положении не продуваются ветром и не допускают образования сквозняков, а кроме того, имеют приличный внешний вид и на протяжении всего срока службы не требуют окрашивания и дополнительного ухода.

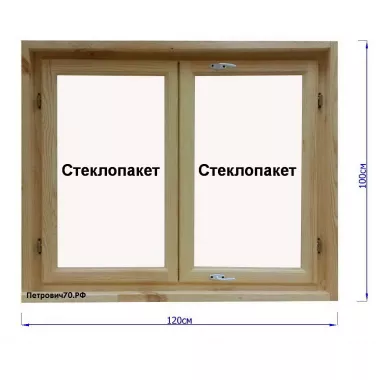

Двухстворчатое окно со стеклопакетом в деревянной раме.
Особенности использования деревянных стеклопакетов
Несмотря на долговечность и высокие эксплуатационные свойства пластиковых профилей, более подходящими для использования в жилых помещениях считаются деревянные евроокна со стеклопакетом из сосны или лиственницы, которые сочетают в себе современные энергосберегающие технологии и экологичные натуральные материалы.
Чтобы всесторонне изучить этот относительно новый вид оконной продукции, в настоящей статье читателю будет предложена обзорная инструкция, в которой описаны главные аспекты изготовления, монтажа и эксплуатации, современных стеклопакетных окон в деревянных рамах.
Изучив детальные чертежи деревянных окон со стеклопакетом своими руками установить их не составит никаких проблем.
Краткое описание технологии изготовления
Главная технологическая особенность энергосберегающих деревянных окон со стеклопакетами заключается в том, что они в отличие от старых двойных оконных рам, изготавливаются не из целого деревянного бруса, а из цельноклееного массива древесины, волокна которой располагаются в разных направлениях.
Благодаря такому расположению волокон компенсируются внутренние напряжения в толще древесины, и достигается высокая устойчивость готового изделия против естественной деформации, коробления и образования трещин,а также изменения геометрических размеров при увеличении или уменьшении температуры и относительной влажности окружающего воздуха.
В целом пошаговая технология изготовления современного окна из дерева со стеклопакетами выглядит следующим образом:
- Из круглого бревна радиально выпиливаются доски нужного сечения таким образом, чтобы волокна древесины на поперечном срезе образовывали концентрические окружности.
- После нарезки доски тщательно просушиваются, строгаются и нарезаются на ламели с фигурными торцами, которые затем склеиваются в длинные хлысты.
Клееный брус для изготовления профиля.
- Хлысты в свою очередь, складываются по 3 или 4 штуки и склеиваются в цельный брус, который затем обрабатывается на фрезерном станке для придания деревянной заготовке необходимого профиля.
- Полученные заготовки нарезаются в нужный размер и соединяются между собой под прямым углом при помощи шипового соединения, образуя в конечном итоге готовую оконную раму или открывающуюся створку.
Оконная рама с открывающейся створкой.
- В собранных рамах вырезаются все необходимые отверстия, пропилы и пазы для закрепления резиновых уплотнителей, монтажа стеклопакетов, а также установки поворотных петель и запорной фурнитуры.
- В завершение всего готовые оконные блоки подвергаются финишной шлифовке, обрабатываются антисептическими составами и окрашиваются в нужный цвет, после чего на них устанавливаются одно- или двухкамерные стеклопакеты и вся необходимая фурнитура.
На фото показан поворотно-запорный механизм стандартного окна.
Совет!
При необходимости, замена стеклопакета в деревянных окнах может быть выполнена самостоятельно или с помощью напарника.
Для этого нужно аккуратно снять штапики с внутренней стороны, удалить прослойку герметика, а затем при помощи вакуумных присосок вытащить стеклянный блок.
После очистки посадочного места от мусора и остатков герметика, сборка окна выполняется в обратном порядке.
Основные преимущества и недостатки
Чтобы дать объективную всеобъемлющую оценку этому виду оконной продукции, далее в статье представлены некоторые сравнительные характеристики, в которых современные деревянные окна со стеклопакетом будут рассматриваться относительно устаревших двойных рам и более новых окон из металлопластикового профиля.
- Использование закрытого стеклопакета существенно повышает тепло- и звукоизоляционные свойства окна, поэтому способствует снижению расходов на отопление и кондиционирование помещения, а также делает более комфортным пребывание в квартире за счет значительного снижения уровня шума, доносящегося с улицы.
- Применение двойного уплотнения из атмосферостойкой мягкой резины полностью исключает проникновение ветра через створки закрытого окна, и гарантирует защиту от образования сквозняков в помещении.
Двойное резиновое уплотнение открывающейся створки.
- Специальный профиль оконной рамы, благодаря наличию водоотводных каналов препятствует прямому попаданию воды и стеканию конденсата в помещение во время дождя или снега, как при полностью закрытой створке, так и в режиме микропроветривания.
- Натуральная древесина, в отличие от ПВХ пластика обладает дышащими свойствами, поэтому хорошо пропускает воздух и водяной пар.
Рама из натурального дерева выглядит более солидно, чем обычный пластиковый профиль.
- Еще одним положительным качеством этого природного материала является то, что он абсолютно гипоаллергенный и экологически безопасный, а в процессе эксплуатации не выделяет в воздух вредные вещества, поэтому деревянные окна со стеклопакетом для квартиры рекомендуется устанавливать, прежде всего, в детских комнатах, а также жилых и спальных помещениях.
- Теплоизоляционные свойства пластикового профиля достигаются использованием нескольких отдельных камер, в которых при перепадах температуры может образовываться конденсат. Рама из цельноклееного массива дерева лишена подобного недостатка, поскольку хорошую теплоизоляцию ей обеспечивает пористая внутренняя структура древесины.
Современные деревянные окна для дачи со стеклопакетом гармонично сочетаются с бревенчатым фасадом.
Обратите внимание!
При надлежащей антисептической обработке древесины и правильном соблюдении технологии изготовления, качественное окно со стеклопакетом в деревянной раме, по надежности и долговечности не уступает аналогичным окнам, изготовленным из пластикового профиля с металлическими усиливающими вставками.
На что обратить внимание при покупке
Для того чтобы приобрести действительно качественные деревянные окна со стеклопакетом, при заказе или покупке готового изделия необходимо знать несколько несложных правил:
- Наилучшими декоративными качествами обладает древесина ценных пород дерева, а наиболее устойчивы к воздействию влаги и других атмосферных факторов деревянные окна с стеклопакетом, рама и створки которых изготовлены из лиственницы или дуба.
- Единственным отрицательным качеством таких окон является их достаточно высокая цена, поэтому чтобы сэкономить семейный бюджет можно заказать комбинированный вариант. Он представляет собой деревянную раму, наружная часть которой изготавливается из прочной и твердой лиственницы, а внутренние ламели изготавливаются из более дешевой сосны.
Схема для самостоятельной установки окна со стеклопакетом.
- Для того чтобы установить деревянные окна со стеклопакетом своими руками, нужно сначала снять открывающиеся створки, надежно закрепить раму в оконном проеме, загерметизировать все щели и стыки при помощи мелкопористой монтажной пены, поле чего установить створки на место и проверить работу запорной фурнитуры.
- Краска и пропитка для финишной отделки деревянной поверхности должна быть на водной основе, поскольку она не забивает поры и не ухудшает дышащие свойства древесины.
Основные преимущества стеклопакета в деревянной раме.
Совет!
Повседневный уход и помывка стеклопакетов должны выполняться по мере необходимости, с использованием обычных моющих средств бытовой химии для стекол, не содержащих щелочей и твердых абразивных частиц.
Заключение
Наиболее распространенные из них заключаются в закачивании инертных газов в камеры стеклопакетов, напыление тонкого слоя серебра на внутреннее стекло, создающего в помещении теплоотражающий экран, а также тонирование и наклеивание различных пленок, которые в зависимости от своего назначения, могут отражать или поглощать тепловую энергию солнечных лучей.
Чтобы более подробно ознакомиться с этим видом продукции, рекомендуется посмотреть видео в этой статье, или изучить друге статьи этой тематики на нашем сайте.
Создание собственной Windows? (форум крошечного дома на перми)
Привет, Джон и перми люди,
Я понимаю, что вы имеете в виду по поводу стоимости окон. Конечно, можно сделать свой собственный, и определенно есть альтернативы. Один из лучших известных мне способов получить солнечный свет и энергию в ваш дом:
https://www.builditsolar.com/
Если бы я собирался сделать окно своими руками, я бы начал с этого.
Окна — это больше, чем вы думаете. Даже олдскульные жучки на удивление сложные:
Если вы решите сделать свои собственные традиционные окна, необходимо помнить о некоторых ключевых принципах. Вот как окна передают энергию:
Удивительно много строительной науки упаковано в окно. Современные окна должны делать много вещей, и некоторые из этих вещей находятся в прямом противоречии друг с другом. Ниже приведен список того, что окна должны/могут делать, и компоненты, выполняющие эти задачи:
не учтено в «Анатомии двустворчатого окна».
Они представляют собой десятилетия улучшений конструкции и производительности, которые являются результатом общих достижений в области технологий, таких как материаловедение, и нашей способности измерять поток энергии. Взгляните на более современный разрез:
Безусловно, есть компромиссы. Современное окно имеет ГОРАЗДО более высокую воплощенную энергию, чем то, что вы могли бы сделать сами (энергия для изготовления, упаковки, хранения, продажи, транспортировки и т. д.), но если вы посмотрите на жизненный цикл здания, то это современное окно, как правило, сэкономить НАМНОГО больше энергии, чем потребовалось, чтобы сделать. Чем больше энергии вы используете для обогрева и охлаждения своего дома, тем больше денег и углерода сэкономят ваши эффективные окна.
Я не уверен, что вы могли бы получить такие же результаты, как пассивный дом, изображенный выше, без современных окон. Мой совет: взгляните на свой строительный бюджет и свой операционный / месячный бюджет и примите наилучшее из возможных решений.
Помните, это не должно быть решение «все или ничего». Может быть, вы могли бы сделать одно окно самостоятельно и посмотреть, как оно работает, или покупать новое или бывшее в употреблении окно каждые несколько месяцев.
Надеюсь, это поможет. . . пожалуйста, дайте мне знать, если есть что-то, что я могу прояснить для вас.
П.С. https://CruxHomes.com
Энергопередача окна
Анатомия современного окна
Тепловое изображение пассивного дома
