Размеры железнодорожной шпалы деревянной – Томский техникум железнодорожного транспорта. 2. КОНСТРУКЦИЯ, РАЗМЕРЫ И ТИПЫ ДЕРЕВЯННЫХ ШПАЛ, ПЕРЕВОДНЫХ И МОСТОВЫХ БРУСЬЕВ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К НИМ

  • Шпалы деревянные железнодорожные, размеры по ГОСТ 78 2004 для 1, 2 и 3 типа
  • Конструкция,технические требования, размеры и типы деревянных шпал.
  • видео-инструкция по монтажу своими руками, объем, ширина, размеры, вес, цена, фото
  • Размеры и типы деревянных шпал
  • Шпалы
  • Сколько весит деревянная ж/д шпала?

Шпалы деревянные железнодорожные, размеры по ГОСТ 78 2004 для 1, 2 и 3 типа

В процессе строительства железной дороги необходимы две главные составляющие: рельсы и шпалы, выступающие опорой для них. В большинстве случаев используются элементы из дерева (сосны, березы, пихты), отличающиеся по размерам, весу, длине и другим техническим характеристикам.

Деревянные шпалы имеют как свои преимущества, так и недостатки. Деревянные опоры подвержены гниению, особенно в местах соприкосновения с рельсами. Однако преимуществ у таких шпал гораздо больше:

  • простота в обработке материала;
  • упругость при небольшом весе;
  • хорошее взаимодействие с основанием;
  • устойчивость к температурным перепадам.

Благодаря этим преимуществам, пропитанные шпалы применяются без каких-либо ограничений. В результате хорошего сочетания с основанием, они используются не только в процессе укладки железнодорожных путей, но и в строительстве. Их вес и прочность позволяют выдерживать большую нагрузку.

Технические условия

ГОСТ стандарт 78-2004 вступил в силу с 01.01.2006 года. Он распространяется на деревянные опоры, предназначенные для железных дорог с широкой колеей. Областью их применения могут служить строительство и ремонт железных дорог, где колеи имеют длину до 1,52 м, строительство зданий и сооружений. Средний вес составляет 80–90 кг.

Согласно ГОСТу 78-2004 шпалы из дерева бывают трех типов:

  1. предназначается для главных путей;
  2. для стационарных и объездных путей;
  3. для малоиспользуемых подъездных путей, находящихся на промышленной территории.

Ремонт

При неправильной эксплуатации шпал происходит быстрое разрушение, поэтому их пропитывают специальными антисептиками. Таким образом осуществляется защита от губительного воздействия

плесени, грибка, различных насекомых.

Пропитанные шпалы используются более продолжительный срок.

После ремонта железнодорожных путей изделия сортируются:

  1. Главные и прочие пути, относящиеся к 1–3 классу. Размер в месте зарубки составляет 14 см. Отсутствуют расколы и гниль.
  2. Все пути 3–4 класса. Размер в месте зарубки 13 см, втулки не выходят на нижнюю часть пастели, нет гнили торцевой части.
  3. Любые пути, относящиеся к 5 классу. Это деревянные шпалы, которые не вошли в первые две группы с размером в месте зарубки от 12 см.

Согласно ГОСТу 78-2004 шпалы после ремонтных работ должны отвечать следующим требованиям:

  • Нет явно выраженной гнили.
  • Старые отверстия от креплений заделаны специальными пробками, а новые уже подготовлены.
  • Концы защищены от растрескивания скобами, винтами и другими элементами.
  • Размеры трещин имеют допустимые значения и обработаны антисептиками и гидроизоляционным материалом.

В результате неправильной эксплуатации или механических повреждений срок службы опор может сократиться.

Понять, что элементы пришли в негодность, можно по ряду признаков:

  • Размер костыльных отверстий превышает 3 см.
  • Присутствует гниль или выколы под подкладкой.
  • Происходит гниение торцов.
  • Появились изломы, проходящие поперек шпалы.
Типы обработки

В процессе производства шпал, чтобы увеличить срок их службы, могут использоваться разного рода пропитки для древесины. Они бывают масляные и водорастворимые.

Первый вид изготавливается из продуктов каменного угля и древесины. Он используется как в твердом виде, так и путем смешивания с растворами и маслами. Второй вид может выпускаться в виде раствора и на вес (в твердом состоянии).

Для увеличения срока службы путей при помощи масляных антисептиков лучший выбор – каменноугольное масло для пропитки. Оно активно используется в производстве шпал на территории США, Европы и РФ.

Деревянные шпалы находят применение не только в железнодорожной сфере. Благодаря весу и прочности, они используются при возведении новостроек. А пропитки улучшают их свойства и технические характеристики.

derevo-s.ru

Конструкция,технические требования, размеры и типы деревянных шпал.

Деревянные шпалы должны соответствовать Государственному стандарту Шпалы деревянные для железных дорог колеи 1520 мм.(ГОСТ 78-89).

Конструкция и размеры деревянных шпал представлены на рис. 2.1. и табл. 2.1.

По форме поперечного сечения деревянные шпалы подразделяются на три вида: обрезные – рис. 2.1, а, полуобрезные – рис. 2.1, б и необрезные – рис. 2.1, в.

Рис.2.1.Формы поперечных сечений деревянных шпал.

Таблица 2.1. Типы деревянных шпал.
Тип шпалыТолщина h, ммВысота пропиленных боковых сторон h1, ммШирина, ммДлина, мм
верхней пласти не менеенижней пласти
bb’b1
I
180±5
150180210250±52750±20
II160±5130150195230±5
III150±5105140190230±5



Шпалы по их назначению подразделяются на три типа:

I – для главных путей 1-го и 2-го класса1, а также для путей 3-го класса при грузонапряженности более 50 млн. т.км брутто/км в год или скоростях движения поездов более 100 км/ч

II – для главных путей 3-го и 4-го класса, подъездных путей с интенсивной работой, приемоотправочных и сортировочных путей на станциях;

III – для любых путей 5-го класса, в том числе станционных, малодеятельных подъездных и прочих путей с маневрово-вывозным характером движения.

Размеры деревянных шпал установлены для древесины с влажностью не более 22 %. При большей влажности древесины шпалы должны иметь по толщине и ширине припуски на усушку для хвойных пород по ГОСТ 6782.1-75, а для лиственных пород-по ГОСТ 6782.2-75.

Составные деревянные шпалы

Составные деревянные шпалы должны соответствовать Техническим условиям “Шпалы деревянные составные” (ТУ 13-0273685-401-89).

Конструкция и размеры составных деревянных шпал представлены на рис. 2.2.

Рис.2.2.Составная деревянная шпала.

Составные деревянные шпалы по их назначению изготавливаются одного типа. Они предназначаются для укладки в малодеятельные станционные и подъездные пути, и в подъездные пути промышленных предприятий.

Размеры поперечных сечений составных деревянных шпал установлены для древесины с влажностью не более 22 %. При большей влажности древесины составные деревянные шпалы должны иметь по толщине и ширине припуски на усушку древесины для хвойных пород по ГОСТ 6782.1-75, а для лиственных пород – по ГОСТ 6782.2-75.

Отклонения от установленных размеров составных деревянных шпал допускаются, мм:

по длине± 20
по толщине± 5
по ширине верхней пласти-10, + до ширины нижней пласти
по высоте пропиленных боковых сторонминимальный размер 140, максимальный – до толщины шпалы
по горизонтальному расстоянию между болтами, а также концом шпалы и болтом
± 10
по вертикальному отклонению болтов от оси шпалы± 5
Переводные брусья

Переводные брусья должны соответствовать Государственному стандарту  “Брусья деревянные для стрелочных переводов железных дорог широкой колеи” (ГОСТ 8816-70).

Конструкция и размеры переводных брусьев представлены на рис. 2.3 и в табл. 2.2.

Рис.2.3.Формы поперечных сечений переводных брусьев

Таблица 2.2. Конструкция и размеры переводных брусьев
Типы брусьевТолщина брусьев h, ммШирина верхней пласти b*, ммШирина нижней пласти b1,ммШирина бруса по непропиленным сторонам b2, ммВысота пропиленной боковой стороны h1, мм
Уширенная, ммширокая, ммнормальная, мм
I180± 5220-10200-10260-5; +20300150*
II160± 5220-10
175-10250-5; +20280130*
III1б0± 5200-10175-10230-5; +20260130*
>* Плюсовые отклонении ширины верхней пласти – до ширины нижней пласти. В этом случаеh1 = h.

По форме поперечного сечения переводные брусья подразделяются на два вида: обрезные (А) и необрезные (Б).

Переводные брусья по их назначению подразделяются на три типа:

I – для главных путей 1-го и 2-го класса, а также для путей 3-го класса при грузонапряженности более 50 млн. т. км брутто км в год при скоростях более 100 км/ч

II – для главных путей 2, 3 и 4-го класса, подъездных путей с интенсивной работой, приемоотправочных и сортировочных путей на станциях;

III – для любых путей 5-го класса, в том числе станционных, малодеятельных подъездных и прочих путей с маневрово-вывозным характером движения.

Размеры поперечных сечений переводных брусьев установлены для древесины с влажностью не более 22 %. При большей влажности древесины переводные брусья хвойных пород должны изготавливаться с припуском на усушку – по ГОСТ 6782.1-75, для переводных брусьев лиственных пород – по ГОСТ 6782.2-75.

Длина переводных брусьев должна быть от 3,0 до 5,5 м с градацией 0,25 м с предельными отклонениями ±20 мм.

Переводные брусья изготавливают комплектами в зависимости от назначения путей, типа рельсов и марки стрелочных переводов. Число переводных брусьев в комплекте установлено ГОСТ 8816-70.

Во всех путях 3-5-го классов могут применяться клееные переводные брусья по ГОСТ 9371-90 “Брусья переводные деревянные клееные для железных дорог широкой колеи”.

Стрелочные переводы на переводных брусьях, составленных из деревянных шпал, могут укладываться в станционные, подъездные, сортировочные пути и приемоотправочные пути грузового движения.

Конструкция соединения деревянных шпал в таких брусьях приведена на рис. 2.4.


а – общий вид; 6 – накладка; в – болт
Технические требования к непропитанным деревянным шпалам, переводным и мостовым брусьям.

Деревянные шпалы изготавливаются из древесины сосны, кедра, ели, пихты, лиственницы и березы.

Нормы ограничения пороков древесины при изготовлении шпал установлены ГОСТ 78-89 и ГОСТ 2140-81.

Переводные брусья изготавливаются из древесины сосны, ели, пихты, лиственницы и березы (ГОСТ 8816-70).

Нормы ограничения пороков древесины при изготовлении переводных брусьев приведены в ГОСТ 8816-70.

Мостовые брусья изготавливаются из древесины сосны и лиственницы. Изготовление брусьев из древесины ели и других хвойных пород допускается по согласованию с заказчиком.

Нормы пороков древесины допускаемых при изготовлении мостовых брусьев приведены в ГОСТ 28450-90.

Глубокая наколка деревянных шпал производится в соответствии с ТУ 13-06-23-1-87. Допускаются по согласованию с заказчиком ненаколотые шпалы.

Изготовляемые непропитанные деревянные шпалы, переводные и мостовые брусья маркируются на одном из торцов клеймением или стойкой краской:

для деревянных шпал – в соответствии с табл. 2.4;

для составных деревянных шпал – в соответствии с табл. 2.5;

Непропитанные деревянные шпалы, переводные и мостовые брусья должны рассортировываться по породам: сосновые и кедровые – вместе; еловые и пихтовые – вместе; лиственничные и березовые – отдельно.

Технические требования к пропитанным деревянным шпалам, переводным и мостовым брусьям.

Деревянные шпалы, переводные и мостовые брусья до укладки в путь должны быть пропитаны на заводах маслянистыми защитными средствами по ГОСТ 20022.5-93 или другими антисептиками, установленными МПС России. Укладка непропитанных деревянных шпал, переводных и мостовых брусьев в путь не допускается.

Отверстия под костыли и шурупы, просверленные в уже пропитанных деревянных шпалах, переводных и мостовых брусьях, должны быть смазаны маслянистыми защитными антисептическими средствами по ГОСТ 20022.5-93.

Качество пропитки деревянных шпал, переводных и мостовых брусьев маслянистыми защитными антисептическими средствами регламентировано ГОСТ 20022.5-93 “Защита древесины. Автоклавная пропитка маслянистыми защитными средствами” и “Технологическими процессами пропитки древесины на шпалопропиточных заводах”.

Механическая обработка деревянных шпал, переводных и мостовых брусьев должна проводиться до пропитки. Допускается механическая обработка деревянных шпал, переводных и мостовых брусьев после пропитки с последующим трехкратным нанесением маслянистого защитного антисептического средства на обнажившиеся непропитанные поверхности древесины.

Глубина пропитки деревянных шпал, переводных и мостовых брусьев должна соответствовать требованиям ГОСТ 20022.0-93 и “Технологическим процессам пропитки древесины на шпалопропиточных заводах”.

Глубина пропитки сосновых и кедровых лесоматериалов по заболони не должна быть менее 85 % ее ширины, а по обнаженной ядровой древесине – не менее 5 мм. Заболонь шириной до 20 мм должна быть пропитана полностью.

Глубина пропитки еловых, пихтовых и лиственничных лесоматериалов по заболони не должна быть менее 5 мм, а по обнаженной ядровой древесине – не менее 2 мм.

Глубина пропитки наколотых сосновых, еловых и пихтовых шпаг в зоне расположения сеток наколов должна быть не менее 60 мм наколотых шпал лиственных пород деревьев – не менее 50 мм.

Глубину пропитки определяют отбором проб пустотелым буром внутренним диаметром 5 мм. Места взятия проб не должны иметь трещин, сучков и отверстий.

От каждого отобранного изделия отбирают пробы на расстоянии:

0,8 м от торца – для ненаколотых деревянных шпал, переводных и мостовых брусьев;

0,9 м от торца и 60 мм от нижней пласти – для наколотых шпал.

www.stroiput.ru

видео-инструкция по монтажу своими руками, объем, ширина, размеры, вес, цена, фото

Все фото из статьи

Существует ГОСТ на деревянные шпалы – это ГОСТ 78-84 и последний, дополненный ГОСТ 78-2004, где регламентируются технические параметры изделий по древесине, размерам и пропитке. Основное назначение такого профиля, это основание для железнодорожных рельсов, хотя они достаточно широко могут применяться в строительстве в качестве прочного бруса для различных архитектурных сооружений.

Ниже мы расскажем вам о технических и геометрических параметрах таких изделий, способе их укладки и предоставим вашему вниманию видео в этой статье.

Ремонт ЖД пути бригадой ПЧ

Шпала деревянная

Коротко об изготовлении

Пропитанные шпалы

  • В силу территориальных и экономических причин в разных странах и даже регионах могут быть использованы разные твёрдые породы древесины: красный клён, эвкалипт, дуб, кедр, бук, сибирская лиственница, ель, сосна. И от этого, конечно, будет зависеть вес деревянных шпал и их эксплуатационный ресурс. Но большое значение для длительности использования имеет пропитка, когда материал помещают в камеру, где происходит обработка по системе: давление-давление-вакуум.
  • Камеру заполняют креозотом (уптаном) и маслянистыми средствами защиты типа каменноугольного масла, которое проникает в древесину на всю глубину, а для эффективности проникновения пропитки делают накалывание (именно эта процедура позволяет маслам проникнуть до средины).
    Вся процедура происходит в вакуумной камере, после чего из неё выкачивают излишки защитных средств (маслянистых и креозотовых пропиток).
  • По завершению процедуры инструкция предусматривает сушку и в результате получают брус с водно-дисперсной поверхностью, который называется деревянной шпалой и используется в основном на железнодорожных путях. Зачастую, помимо каменноугольного масла и креозота в качестве пропитки также используют различные бактерицидные составы, предотвращающие гниение и появление плесени на обработанной древесине.

Примечание. Следует учитывать, что при использовании материала для железнодорожных путей и в качестве приставок для опор ЛЭП и связи срок службы деревянной шпалы будет значительно отличаться.
Так на железнодорожном полотне её эксплуатационный ресурс будет составлять порядка 40-45 лет, а вот на опорах это значение сокращается уже до 20-25 лет.

Параметры по типам

Вид обработки и поперечное сечение первого типа: обрезная, полуобрезная, необрезная

I тип предусматривает следующие размеры деревянной ЖД шпалы (обрезной) 180x250x2750 мм, где её объём будет составлять 0,12375м3м – эти параметры установлены ГОСТ 78-89.При производстве все допуски на толщину (18 см), ширину верхней стороны (не менее 18 см) и ширину (25 см) могут составлять порядка ±5 мм, а на длину (275 см) ±20 мм.

Материалом готовым к эксплуатации, считаются шпалы, влажность которых не превышает 22%, используется в основном для главных железнодорожных путей на перегонах.

Вид обработки и поперечное сечение второго типа: обрезная, полуобрезная, необрезная

II тип предусматривает размеры деревянных шпал, указанные на верхнем изображении, где обрезной вариант будет иметь параметры 160x230x2750 мм, что в объёме составляет 0,1012м3 и используется для станционных путей, а также для подъездного полотна на производстве при наличии ЖД сообщения.

По ГОСТу 78-89 все допуски при изготовлении на толщину (16 см), ширину верхней стороны (не менее 15 см) и ширину основания (23 см) могут составлять порядка ±5 мм, а на длину (275 см) ±20 мм. Максимально допустимая влажность древесины в этих случаях идентична первой категории – не более 22%.

ТипТолщина (мм)Высота пропиленных сторонШирина (мм) не менееДлина
ВерхНиз
bb1b1
A-1180 (±5)150180210260 (±5)2750 (±20)
A-2160 (±5)130160195250 (±5)2750 (±20)
A-3150 (±5)105140190230 (±5)2750 (±20)

Параметры шпал для обычной железнодорожной колеи 1524 мм

Примечание. Для стрелочных переводов длина деревянной шпалы будет гораздо больше – от трёх до пяти с половиной метров, хотя поперечное сечение остаётся таким же, хотя их цена выше.

ТипТолщина (мм)Ширина (мм)Длина (от-до в мм)
A-1180 (±5)260 (±5)3000-5500 (±5)
A-2160 (±5)250 (±5)3000-5500 (±5)
A-3150 (±5)230 (±5)3000-5500 (±5)

Параметры шпал для железнодорожных стрелочных переводов

Примечание. Следует отметить, что объем деревянной шпалы будет примерно одинаковым только в обрезном варианте, где стороны подгоняются более-менее строго.
Но основным требованием, предъявляемым к деревянному брусу, является гладко обрезанная нижняя и верхняя часть.

Замена шпалы

Выдёргиваем костыли

Сейчас мы рассмотрим, как производится одиночная смена деревянных шпал на железнодорожном полотне, и начнём с выдёргивания костылей специальным приспособлением, напоминающим большой гвоздодёр. Костыли, благодаря длинному рычагу инструмента, вынимаются достаточно легко.

Разрыхляем щебень

Кроме того, на первом этапе нужно своими руками разрыхлить щебень по периметру, чтобы появилась возможность сделать нечто вроде приямка. Очерёдность выдёргивания костылей и разрыхления щебня не имеет приоритета, поэтому, такую работу можно делать даже одновременно, если есть напарник.

Делаем приямок по периметру

Учитывая, что ширина деревянной шпалы плотно загнана в щебень, по периметру нужно сделать приямок, иначе её не вытянешь. Эта работа выполняется обыкновенной лопатой.

Снимаем накладку с прокладкой

Теперь специальным молотком на длинной ручке сбиваем сначала упор, а затем металлическую накладку с резиновой прокладкой. Делаем это с каждым рельсом, но после того,чтобы освободить шпалу, нужно несколькими ударами того же самого молотка немного сдвинуть её в сторону.

Вытягиваем шпалу из-под рельсов

А вот теперь самое время узнать, сколько весит деревянная шпала б у, но всё дело в том, что их масса может быть разной – всё зависит от её состояния (степень износа) и породы древесины. Можно сказать, что новые шпалы тоже имеют разный вес – самая лёгкая из них весит 80 кг, а самая тяжёлая -120кг (речь идёт о длине 2,75м).

Делаем замену

Теперь нужно ещё раз расчистить ямку – в неё в любом случае попал щебень при выполнении демонтажных работ. После этого цепляем захватом новую шпалу и затягиваем её на место, под рельсы. Она должна лечь точно посредине, концы можно выровнять, приставив к двум соседним черенок от лопаты.

На фото: подставляем накладку

Под каждый рельс нужно подложить металлическую накладку, но под неё подставляется резиновая прокладка. Эти элементы, как правило, заходят свободно, но если они стопорятся, то их продвижению можно помочь несколькими лёгкими ударами молотка.

Забиваем костыли

Теперь настаёт самый ответственный момент – дело в том, что сейчас шпала находится немного ниже нужного уровня и для того чтобы её зафиксировать к рельсам, концы нужно немного приподнять. Это обычно делают при помощи рычага, подставляя гвоздодёр и наступая на него ногой. Здесь по всем правилам нужно два человека, хотя опытные путейцы превосходно справляются с этим в одиночку.

Надеваем на рельс упор и забиваем костыли

Забив по одному костылю с каждой стороны, наживляем в отверстия остальные гвозди и, не вынимая рычага из-под конца шпалы, забиваем их (с наружной стороны два, а с внутренней – три костыля). После этого засыпаем по периметру щебень и подбиваем его под них обратной стороной гвоздодёра.

Заключение

В заключение хотелось бы сказать, что размеры — вес деревянной шпалы не имеют большого значения в процессе монтажа. Это больше сказывается во время их транспортировки вручную, когда её нужно принести или притянуть к месту монтажа.

rubankom.com

Размеры и типы деревянных шпал

Размеры и типы деревянных шпал

Шпалы имеют стандартную длину, сегодня это показатель установлен на уровне 275 сантиметров с допуском плюс-минус два. Такой показатель позволяет оптимизировать работу так называемого балластного слоя. Для дорог с высокой напряженностью, то есть большой проходимостью грузового транспорта, может быть допущено изменение длины до 280 сантиметров; на участках с дифференцированной шириной колеи допускаются жд шпалы с длинной 300 сантиметров.

1) для главных путей (пути 1 и 2 класса) и путей с повышенной грузонапряженностью;
2) для главных путей 3 и 4 класса, а также сортировочных путей, путей, на которых происходит приемка и отправка грузов, путей с повышенной интенсивностью движения по ним;

3) для путей пятого класса, малодеятельных дорог, участков, которые предназначены для совершения маневров.

По возможной форме поперечного сечения шпалы также принято делить на:
1) жд шпалы, пропиленные со всех четырех сторон, или обрезные;
2) поперечные опоры, пропиленные с трех сторон, или полуобрезные жд шпалы;
3) опоры, пропиленные с двух сторон противоположного направления, необрезные.

Традиционно на одном из торцов готовой шпалы ставится специальное клеймо, краской обычно наносят символы, позволяющие распознать поставщика, тип используемой в производстве древесины, сорт.

Выделяют несколько типов обозначений, наносимых на шпалы, среди них:
1) IA, IIA, IIIА – для обрезных шпал;
2) IБ, IIБ, IIIБ – для необрезных шпал.

При укладке на шпалу также накладывается другое специальное клеймо, это клеймо гвоздевого типа, на котором собственно и указан год укладки поперечных опор. Отсутствие клейма считается серьезным нарушением укладки.

а – обрезные; б – полуобрезные; в – необрезные

С целью уменьшения затрат на производство шпал на железных дорогах нашей страны разрешено использование так называемых старогодных шпал, это жд шпалы, снятые с рельсной решетки при проведении строительных работ. Также используются нецелые, составные шпалы. Подобные деревянные опоры принято делить на три основных направления:

1) Шпалы первой категории, которые можно использовать на путях 1-3 класса, дорогах главного типа и предназначенных для приемки либо отправки грузов. К таким шпалам принято относить опоры с износом не более 5 миллиметров древесины, без сквозного раскола, у которых размер отверстий не превышает 20-24 миллиметра, без признаков гниения.

2) Шпалы второй категории, применяемые для железнодорожных путей 3 или 4 классов. Для таких шпал износ по древесине не должен превышать 30-50 миллиметров в зависимости от типа шпал, допускаются сквозные расколы по торцам, могут иметься трещины любой длины, шурупные отверстия, не превышающие показателя 40 миллиметров, загнивание торцов допускается по глубине, не превышающей возможности обрезки шпалы до 2,5 метров.

3) Шпалы третьей категории предназначены для путей самого низкого, пятого класса. Это шпалы, не вошедшие ни в одну из вышеперечисленных подгрупп.
Составные шпалы изготавливаются из материалов, относящихся к одному и тому же типу. Они предназначаются для использования на ненапряженных, малодеятельных путях. Конструкция таких опор в обязательном порядке должна соответствовать требованиям ТУ.

12 Января 2016

skip_previous

shpala-rostov.ru

Шпалы

    Шпалы являются наиболее важным видом подрельсовых оснований и служат для восприятия давления от рельсов и передачи его на балластный слой. Кроме того, шпалы предназначены для крепления к ним рельсов и обеспечения постоянства ширины колеи. Помимо шпал к подрельсовым основаниям относятся мостовые и переводные брусья, отдельные опоры в виде полушпал, а также сплошные опоры в виде плит и рам. Необходимо, чтобы шпалы были прочными, упругими и дешевыми, а также обладали достаточно высоким электрическим сопротивлением. Материалом для шпал служат дерево, железобетон и металл.

    Достоинствами деревянных шпал являются легкость, упругость, простота изготовления, удобство крепления рельсов, высокое сопротивление протеканию тока в рельсовых цепях. К недостаткам таких шпал относятся сравнительно небольшой срок службы (15… 18 лет) и значительный расход деловой древесины. Для увеличения срока службы деревянные шпалы пропитывают масляными антисептиками. Для изготовления шпал обычно используются сосна, ель, пихта и лиственница, реже — кедр и береза.

     По форме поперечного сечения деревянные шпалы подразделяют на обрезные, опиленные с четырех сторон, полуобрезные, у которых опилены три стороны, и необрезные, имеющие опиленные поверхности только сверху и снизу.

       В зависимости от назначения деревянные шпалы изготавливают трех типов. Шпалы I типа предназначены для главных путей магистральных железных дорог, II типа — для станционных и подъездных путей и III типа — для путей промышленных предприятий. Размеры поперечного сечения шпал в зависимости от их типа приведены в таблице. Стандартная длина деревянных шпал 2750 мм.

        Для особо грузонапряженных участков изготавливают шпалы длиной 2800 мм.

       На железных дорогах России наряду с деревянными получили широкое распространение железобетонные шпалы с предварительно напряженной арматурой Их достоинствами являются долговечность (40…50 лет), обеспечение высокой устойчивости пути и плавности хода поездов, что обусловлено одинаковыми размерами и равной упругостью шпал. Кроме того, применение железобетонных шпал позволяет сберечь древесину для других нужд. Благодаря указанным качествам они уже используются на главных путях всех основных направлений сети, в том числе на участках скоростного движения поездов.

      К недостаткам железобетонных шпал относятся большая масса, наличие электропроводности, высокая жесткость и сложность крепления рельсов к ним. Для повышения упругости пути с железобетонными шпалами под рельсы укладывают амортизирующие прокладки. Во избежание утечки электрического тока применяют рельсовые скрепления специальной конструкции с электроизоляционными деталями.

      Железобетонные шпалы изготавливают из тяжелого бетона с арматурой из стальной углеродистой холоднотянутой проволоки периодического профиля диаметром 3 мм.

     В зависимости or вида рельсового скрепления железобетонные шпалы подразделяют на два типа: Ш1 — для раздельного клеммноболтового скрепления типа КБ с болтовым соединением подкладки со шпалой и Ш2 — для нераздельного клеммно-болтового скрепления типа БПУ с болтовым соединением подкладки или рельса со шпалой.

     Металлические шпалы не получили распространения в нашей стране из-за значительного расхода металла, высокой электропроводности, большой жесткости, подверженности коррозии и неприятного шума при движении поездов.

     Порядок расположения шпал по длине рельсового звена называют их эпюрой. На железных дорогах России применяют три эпюры, соответствующие укладке 1600, 1840 и 2000 шпал на 1 км пути.

    На станциях метро и при устройстве смотровых канав в депо вместо сплошных шпал используются полушпалы, заглубленные в бетон.



rzd.wmsite.ru

Сколько весит деревянная ж/д шпала?

Знаю точно, когда-то разгружал. Шпала сосновая, самая легкая, около 80 кг, лиственная самая тяжелая, около 120 кг. Применяется и что посредине, около 100 кг, но не помню вид дерева. Эти цифры по непропитанным шпалам.

Деревянные ш п а л ы у нас -в основном сосновые, пропитанные масляным раствором, предохраняющим их от гниения. На шпалы расходуется много леса. Достаточно сказать, что из большой сосны возрастом 80-—100 лет можно вырезать только 2 полномерные шпалы для магистральной железнодорожной линии. Таких шпал на 1 км пути надо уложить 1600—1800 штук, значит, для этого придется срубить 800—900 больших сосен, целую рощу. Да и служит пропитанная маслом шпала в среднем лет 12—15.
Согласно ГОСТ 78-89 шпалы деревянные для железных дорог широкой колеи делятся на три типа:
ТИП Назначение – Размер (мм)
I
Для главных путей МПС
180x250x2750
II
Для станционных путей МПС
160x230x2750
III
Для подъездных путей предприятий
150x230x2750

Пропитка ведется классическим способом применяемый шпалопропиточными предприятиями. При производстве деревянных пропитанных шпал и брусьев деревянных для железных дорог широкой колеи, мы руководствуемся ГОСТ 78-89 «Шпалы деревянные для железных дорог широкой колеи» , ГОСТ 8816-70 «Брусья деревянные для стрелочных переводов железных дорог широкой колеи» , ГОСТ 20022,0-93 «Защита древесины. Параметры защищенности» , ГОСТ 20022.2-80 «Защита древесины. Классификация» , ГОСТ 2770-74 «Масло каменноугольное для пропитки древесины» , ГОСТ 20022.5-93 «Защита древесины. Автоклавная пропитка маслянистыми защитными средствами» . Для пропитки древесины применяется автоклавная пропитка по способу : вакуум – давление – вакуум.
ГОСТ 20022.0-93 и ГОСТ 20022.2-80 регламентируют глубину пропитки при защите древесины от гниения. Так в соответствии с таблицей 2 ГОСТа 20022.0-93 глубина пропитки должна быть не менее 5 мм, причем в соответствии с пунктом 2.6 ГОСТа 20022.5-93: «глубину пропитки определяют по ширине окрашенной зоны как сплошной, так и слоистой пропитки, т. е. пропитки по поздней древесине годичных слоев» .
Масло каменноугольное для пропитки древесины представляет собой сложное вещество, состоящее из различных фракций (продуктов получающихся в процессе производства коксующихся углей) которые регламентируются таблицей ГОСТа 2770-74. Кроме того, в соответствии с ГОСТ 20022.5-93: «каменноугольное масло применяют так же в смеси с разрешенными органами санитарного надзора малотоксичными нефтяными разбавителями» . <a rel=”nofollow” href=”http://www.shpala.ru/index.shtml?sleeper.html” target=”_blank”>http://www.shpala.ru/index.shtml?sleeper.html</a>
Исходя из перечисленного и зная удельный вес сосновой древесины, можно рассчитать и вес.

Обьем надо считать

так место считают объемом, а не массой. задавайте правильно вопрос чтобы получить правильно ответ.

touch.otvet.mail.ru

90zavod.ru

Размер деревянной шпалы - Энциклопедия по машиностроению XXL

Размеры деревянных шпал, мм (см. рис. 66)  [c.116]

Отклонение в размерах деревянных шпал и брусьев 119  [c.566]

Допускаемые отклонения в размерах деревянных шпал (мм)  [c.106]

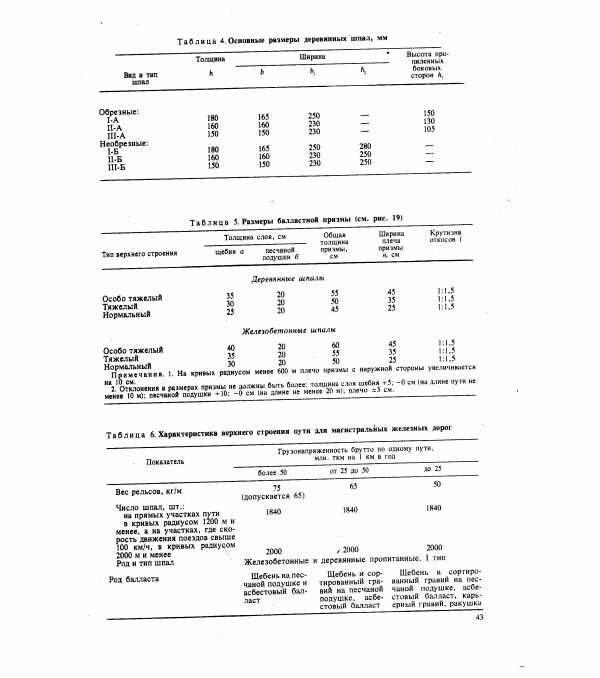

Таблица 4. Основные размеры деревянных шпал, мм

Основны требованием, предъявляемым к деревянным шпалам, является обеспечение наилучшей работы подрельсового основания при наибольшем сроке их службы. Это обусловливается применением соответствующих пород древесины для шпал высококачественной сушкой и обработкой ее перед пропиткой, рациональными размерами шпал и качественной их пропиткой,, правильным уходом за шпалами в пути, своевременным ремонтом и повторным использованием их после ремонта.  [c.3]

В средний ремонт пути входят следующие работы очистка щебня на глубину не менее 20—25 см или обновление загрязненного асбестового, гравийного, ракушечного или песчаного балласта на глубину не менее 15 см под шпалой (подъемкой или заменой), а также постановка пути на балласт с более высокой несущей способностью (щебень, гравий, асбестовый балласт) с доведением балластной призмы до размеров, установленных для данного типа верхнего строения пути замена негодных железобетонных и деревянных шпал, ремонт их в пути с тем, чтобы исключить необходимость одиночной смены шпал не менее чем на два года вперед, и доведение числа их до 1840 на 1 км усиление пути в кривых радиуса 1200 м и менее, а на участках со скоростями движения поездов более 120 км/ч — радиуса 2000 м и менее ремонт переездов выправка по проекту круговых и переходных кривых, стрелочных переводов и другие сопутствующие работы ликвидация пучин ремонт водоотводных и укрепительных сооружений расчистка русел малых и средних искусственных сооружений.  [c.285]

Деревянные шпалы. По форме Поперечного сечения шпалы подразделяются на обрезные А, у которых пропилены все четыре стороны, и необрезные Б, у которых пропилены только две стороны (рис. 43). В зависимости от размеров поперечного сечения по ГОСТ  [c.315]

До июля 1967 г. деревянные шпалы изготовляли по ГОСТ 78—58. В соответствии с этим стандартом шпалы по размерам дел 1ли на пять типов первые три типа — для главных путей, а последние два — для станционных и промышленных путей. Недостатком этого  [c.123]

Основные размеры поперечного сечения деревянных шпал, мм (см. рис. 12.5)  [c.65]

В зависимости от назначения деревянные шпалы изготавливают трех типов. Шпалы I типа предназначены для главных путей магистральных железных дорог, II типа — для станционных и подъездных путей и III типа — для путей промышленных предприятий. Размеры поперечного сечения шпал в зависимости от их типа приведены в табл. 6.2. Стандартная длина деревянных шпал 2750 мм.  [c.55]

Ранее по ГОСТ 10629—63 изготовлялись и укладывались в путь железобетонные шпалы типа С-56-1, размеры которых были такие же, как и у шпалы типа С-56-2, но вместо отверстий для закладные болтов в них были забетонированы деревянные втулки. Подкладки к этим Шпалам прикреплялись шурупами.  [c.112]

Настил переездов делают из железобетонных плит (рис. 201) или деревянных брусьев. Железобетонные плиты в первую очередь применяют на переездах I и II категорий и на участках, где путь укладывается на железобетонные шпалы. Во всех случаях плиты применяют одного размера —2480 X 1000 X 100 мм. Плиты могут иметь асфальтовое покрытие. Стыки рельсов располагают за пределами переезда.  [c.300]

Деревянный винт ввертывается силовой головкой после нарезки резьбы в отверстии (рис. 52). Винт на конце имеет квадратную головку, которая по размерам соответствует размерам отверстия в патроне силовой головки. Выступающая из шпалы часть завернутого винта отрезается фрезерной цепью электро- долбежника.  [c.92]

РАЗМЕРЫ ШПАЛ ДЕРЕВЯННЫХ ДЛЯ ЖЕЛЕЗНЫХ ДОРОГ ШИРОКОЙ КОЛЕИ, мм  [c.77]

ТАБЛИЦА 1.49 РАЗМЕРЫ ШПАЛ ДЕРЕВЯННЫХ ДЛЯ ЖЕЛЕЗНЫХ ДОРОГ УЗКОЙ КОЛЕИ, нм  [c.78]

При капитальном ремонте пути выполняются следующие основные работы сплошная смена рельсов и скреплений новыми, более мощными или того же типа, но не легче типа Р50 (как правило, длиной 25 м или длинными сварными плетями) сплошная смена шпал новыми железобетонными или деревянными с доведением их количества до установленного для данного типа верхнего строения пути и усиление пути в кривых радиуса 1200 м и менее, а на участках со скоростью движения поездов более 120 км/ч— в кривых радиуса 2000 м и менее очистка щебеночного слоя на глубину не менее 20—25 см, или обновление загрязненного асбестового и гравийного балласта на глубину не менее 15 см под шпалой (подъемкой пути на слой нового балласта или заменой старого), или постановка пути на балласт с более высокой несущей способностью с доведением размеров балластной призмы до установленных для данного типа верхнего строения смена стрелочных переводов новыми по типу, соответствующему типу укладываемых рельсов, со сплошной сменой переводных брусьев, очисткой щебеночного слоя на всю глубину или с постановкой на щебень, гравий или асбестовый балласт, с полной выправкой стрелочных переводов по утвержденным эпюрам смена рельсов и уравнительных приборов на мостах новыми сплошная смена мостовых брусьев, исправление и приведение мостового настила к установленному типу на всем протяжении моста подъемка мостов малых пролетов согласно новой отметке головки рельсов и устройство отводов пути к мостам больших пролетов исправление искажений продольного профиля пути ремонт и приведение в полный порядок всех переездов и прилегающих к ним подходов дорог на 50 м в каждую сторону от крайних путей оздоровление земляного полотна с лечением больных мест и ликвидацией существующих его деформаций восстановление и ремонт всех водоотводных, дренажных устройств, регуляционных и защитных сооружений.  [c.16]

Железобетонные шпалы отличаются от деревянных долговечностью материала, повышенной жесткостью, большим весом, стабильностью размеров, способом прикрепления рельсов, повышенной проводимостью электрического тока.  [c.104]

В табл. 16 приведены размеры балластного слоя для пути с деревянными и железобетонными шпалами. При осмотре также проверяют, чтобы верх щебеночной приз-  [c.110]

На железных дорогах России наряду с деревянными получили широкое распространение железобетонные шпалы с предварительно напряженной арматурой (рис. 6.4). Их достоинствами являются долговечность (40...50 лет), обеспечение высокой устойчивости пути и плавности хода поездов, что обусловлено одинаковыми размерами и равной упругостью шпал. Кроме того, применение железобетонных шпал позволяет сберечь древесину для других нужд. Благодаря указанным качествам они уже используются на главных путях всех основных направлений сети, в том числе на участках скоростного движения поездов.  [c.56]

Средний ремонт пути предусматривает очистку щебеночного балласта на глубину до 25 см под шпалой, обновление асбестового, гравийного, ракушечного или песчаного балласта на глубину не менее 15 см под шпалой (замена его или подъемка рельсошпальной решетки) с доведением балластной призмы до размеров, установленных для данного типа верхнего строения пути, или постановку пути на балласт (с более высокой несущей способностью (щебень, сортированный гравий, асбестовый балласт) толщиной слоя не менее 25 см под шпалой замену негодных железобетонных и деревянных шпал и ремонт лежащих в пути, с тем чтобы исключить одиночную их смену в два последующих года доведение количества шпал до установленного для данного типа верхнего строения пути усиление пути в кривых радиуса 1200 м и менее за счет увеличения количества шпал и уширения балластной призмы ликвидацию пучин ремонт водоотводных и укрепительных сооружений расчистку русел малых и средних искусственных сооружений ремонт переездов выправку по проекту круговых и переходных кривых, стрелочных переводов и другие работы.  [c.332]

Пример технологического процесса капитального ремонта пути на щебеночном балласте и деревянных шпалах с применением щебнеочистительной машины ЩОМД, путеукладчиков УК-2519, выправочно-подбивочно-отделочной машины ВПО-3000 и других машин и механизмов. На лечение земляного полотна и работу на малых мостах предусматриваются затраты труда в размере до 10% общих затрат на капитальный ремонт пути.  [c.416]

ПЛИТЫ длиной 5,17 м и шириной 2,4 м, расположенные на синтетическом покрытии (толш,иной 4 см) по легкому бетону. Конструкции второго типа имеют те же размеры, но уложены на гравийном основании. Третий тип выполнен в виде железобетонных решетчатых плит длиной 6,48 м, уложенных на гравийном основании. Эти конструкции в 2,5— 3 раза дороже, чем обычный путь на деревянных шпалах.  [c.47]

Действующий стандарт (ГОСТ 78—65) на деревянные шпалы (рис. 110) введен в 1967 г. Этим стандартом установлены три типа шпал по размера.м для главных путей только тип I, для станционных и подъездных путей МПС — тип II, а для малодеятельных подъездных путей промышленных предприятий — тип III. Таким образом, в главные пути железных дорог МПС укладывают шпалы только одного типа — с одинаковыми размерами по толщине и ширине нижней посте ли, что обеспечивает их равноупругость. Масса шпалы 1А — 71 кг, ИА — 58 кг.-Ширину вер хней и нижней постелей шпал измеряют в самом узком месте на участке длиной 400 мм, отстоящем на расстоянии 425 мм от вершинного торца шпалы.  [c.123]

При исправлении пути на пучинах на шпалы укладывают пучинные деревянные подкладки, которые в зависимости от размеров делятся на пучинные карточки, башмаки и на-шпальники — короткие, полусквозные и сквозные (табл. 78).  [c.165]

Для разметки осей шпал вместо деревянной рейки удобнее применять специальный стальной тросик (рнс. 48) с нанесенными на нем метками-скобками. Это дает и более точные результаты. Закрепив неподвижный захват за шейку одного конца рельса и установив подвижной захват на другом конце, вращением ручки подвижного захвата натягивают тросик. После этого размечают оси шпал на шейке рельса против меток-скобок тросика. Вместо кисточки для нанесения меток лучше применять специальный штамп , изготовленный из плотного войлока размером 8X30 мм и прикрепленный к деревянной ручке длиной 15—20 см. В этом случае все метки получаются строго одинаковыми (8 X 30 мм) с четко очерченными прямоугольными сторонами.  [c.130]

Конструкции и детали укладывают в штабеля различными способами в зависимости от их размеров, формы и материала. Применяют три способа укладки в горизонталыюм положении, наклонном и вертикальном (рис. 179). Чтобы придать элементам заданное положение и опереть их, применяют деревянные подкладки и прокладки в виде брусов, шпал, деревянных упоров, козелков-кассет (при хранении элементов в наклонном положении) и специальных металличе-  [c.286]

Деревянные винты изготовляются как специализированными предприятиями, так и в мастерских по ремонту шпал и на дистанциях пути. Для их изготовления используют березу или бук, обеспечивающие сквозную пропитку. Заготовка для винта имеет размеры сечение 32X32 мм и длину 270—300 мм. Наружный диаметр винта 30,5 мм, внутренний 23 мм, шаг резьбы 12 мм (рис. 3). С одной стороны винт имеет квадратную головку для установки в специальный патрон, хвостовик которого крепится в шпинделе привода, обеспечивающего вращение винта при завинчивании его в шпалу.  [c.17]

При капитальном ремонте пути производятся следующие работы сплошная смена рельсов и скреплений новыми более мoЩJ ными или того же типа, но не легче типа Р50 (как правило, длиной 25 м или бесстыковыми сварными плетями) замена стрелочных переводов новыми, соответствующими типу укладываемых рельсов сплошная смена шпал новыми железобетонными или деревянными с доведением их количества на прямых до 1840 на 1 км усиление пути в кривых радиуса 1200 м и менее, а на участках со скоростями движения поездов более 120 км/ч — радиуса 2000 м и менее очистка щебня на глубину 20—25 см или обновление загрязненного асбестового и гравийного балласта на глубину не менее 15 см под шпалой (путем подъемки или замены), а также постановка пути на балласт с большей несущей способностью (щебень, гравий, асбестовый балласт) с доведением балластной призмы до размеров, установленных для данного типа верхнего строения (см. табл. 21, глава IV) постановка круговых и переходных кривых по проекту улучшение отдельных элементов плана и профиля линии, а также расположения стрелочных переводов оздоровление земляного полотна с ликвидацией пучин, балластных корыт, просадок и других деформаций ремонт водоотводных и укрепительных сооружений расчистка русел ремонт мостового полотна, конусов, защитных и регуляционных сооружений малых и средних мостов и труб ремонт переездов с укладкой железобетонных настилов ликвидация отдельных негабаритных мест.  [c.286]

Пучинные подкладки и костыл и. При исправлении пути на пучинах при костыльном скреплении на шпалы укладываются деревянные пучинные подкладки, которые в зависимости от размеров делятся на пучинные карточки, башмаки, короткие, полусквозные и сквозные нашпальники. Пучинные карточки могут быть изготовлены из дерева, а также из других материалов, разрешенных Главным управлением пути.  [c.98]

Настил на переезде может быть сделан из железобетонных плит размером 2480Х1000ХЮ0 мм или деревянных брусьев. Плиты прикрепляют к деревянным пропитанным лежням, уложенным между шпалами. Сверху плиты покрывают асфальтом. Деревянные брусья укладывают в два слоя. Поверхность настила делают выше головок рельсов на 30—40 мм. Это необходимо для того, чтобы не повредить рельсы, исключить электрическое замыкание рельсов металлическими ходовыми частями транспортных единиц (полозьями саней, гусеницами трактора). Между настилом и рельсом оставляют желоб (укладывают дополнительный рельс набок) для свободного прохода гребней колес. Ширина желобов в прямых и кривых радиуса 600 м и более 75—95 мм, в кривых меньшего радиуса — 110 мм глубина желобов — не менее 45 мм.  [c.92]

На дорогах СССР все шире применяют укладку в путь железобетонных шпал с предварительно напряженной арматурой. Железобетонные шпалы долговечны (40—50 лет вместо 15—18 лет у деревянных), создают равнопрочность пути благодаря совершенно одинаковым размерам их по высоте, длине и площади нижних и верхних поверхностей. Эти шпалы имеют высокие механические свойства и создают лучшую устойчивость пути. Стоимость железобетонных шпал немного выше деревянных, но дальность доставки их к местам укладки меньше. К недостаткам железобетонных шпал следует отнести большую их массу, значительную токопроводимость, сложность прикрепления рельсов к шпале. Упругость пути на железобетонных шпалах достигается за счет укладки под подкладки и под рельс специальных амортизационных прокладок из резины или другого упругого материала. Чтобы электрический ток не уходил через скрепления и шпалы в землю, необходимо тщательно собирать звенья пути и проверять качество изолированных деталей. Железобетонные шпалы (рис. 36) изготовляют на специальных заводах, имеющих стенды для предварительного натяжения проволоки (струн) арматуры.  [c.66]

Рельсовый путь под копер должен быть уложен с соблюдением следующих требований рельсы укладывают по шаблону и уров-мю по ширине колеи допускается отклонение 3 мм полушпалы укладывают перпендикулярно рельсам расстояние между продольными осями полушпал не должно превышать 600 мм параллельные рельсы связывают между собой через каждые 5 м жесткими стяжками, деревянными сквозными брусьями или металлическими балками (швеллерами) и т. п. продольный уклон пути и возвышение одного рельса над другим не должны превышать величин, указанных в паспорте копра стыки рельсов располагают над шпалами величина зазора в стыке не должна превышать 3—5 мм рельсы в стыке соединяют стандартными накладками к каждой шпале рельсы крепят тремя костылями через плоские стальные подкладки размером 150 X X 230 X 16 мм при работе с универсальными и полууниверсальными копрами с обоих концов рельсового пути устанавливают выключающие линейки так, чтобы после отключения рычага конечного выключателя между ними и рамой копра оставался рельсовый путь не менее 1 м, а при работе с несамоходными копрами устанавливают инвентарные упоры рельсовые пути заземляют и предусматривают меры по отводу атмосферных и талых вод.  [c.166]

К элементам верхнего строения пути относятся рельсы, рельсовые скрепления и противоугоны, шпалы—деревянные или железобетонные (или другие типы подрельсовых оснований—железобетонные плиты, блоки, рамы), стрелочные переводы, глухие пересечения, переводные брусья (или железобетонные подстрелочные основания) и балластный слой. Рельсы непосредственно воспринимают нагрузку от подвижного состава, которая через шпалы и балластный слой передается на земляное полотно, а также направляют движение колес в прямых и кривых участках пути. Основные геометрические размеры (включая допуски) рельсов, их вес, химический состав металла и некоторые другие характеристики, определяет Государственный стандарт.  [c.37]

Подушечные рельсы. Главной особенностью В, с. из подушечных рельсов является необходимость применения специальных массивных стульев (фиг. 13), в к-рых рельсы заклиниваются деревянными или металлич. клиньями. Самые стулья прикрепляются к шпалам болтами при металлич. шпалах, а при деревянных шпа.пах — сквозными анкерными болтами или шурупами (первоначально применялись также костыли и деревянные нагели). Первоначально в двухголовых рельсах обеим головкам придавали одинаковые размеры, исходя из соображений достижения при прокатке лучшего качества материала рельса, а также из соображений о возможности после износа головки, обращенной вверх, повернуть рельс нижней, неизношенной, головкой вверх. При современных успехах техники первые соображения утратили вначе-ние, а вторые соображения не оправдались  [c.303]

Мостовое замощение предохраняет основание В. с. трамвая от попадания в него поверхностной воды и удерживает рельсы в надлежащем положении, препятствуя боковым перемещениям их, защищая рельсы от темп-рных влияний и уменьшая размеры изменений длины рельсов от действия темп-ры. Замощение путей обыкновенно устраивается такое же, как и прочей проезжей части улицы, но с укладкой вдоль рельсов специальных бордюрных камней, а иногда упругих прокладок для уменьшения взаимодействия между рельсами и мостовой. При укладке рельсов типа Виньоль при каменных мостовых вдоль рабочего канта рельсов укладывают иногда специальный бордюрный камень, дающий возможность свободного качания ребордам колес. Асфальтовые и торцовые мостовые устраивают на слое бетона, гранитные — на бетоне или гравии, булыжные — на песке. По мнению англ. авторитетов наилучшие результаты дают мостовые иа прямоугольных гранитных брусков 150 — 225 X 100 мм и высотой 125 мм на бетонном основании, толщиной 125 мм с подливкой из цементного раствора состава 1 4 и толщиной в 13 мм. Важным условием хорошей работы мостовой является тщательный подбор и посадка камней и надлежащее трамбование. В Америке замощение гранитными брусками ведется на слое гравия с устройством в нек-рых случаях упругих прослоек между рельсом и мостовой, а также заполнением пространства между шпалами слоем бетона (шпальные ящики). Швы мостовой заливают на половину высоты гудроном и сверху цементом. Устройство брусчатых и булыжных мостовых на слое песка без заливки швов непрочно, в особенности при отсутствии дренажа. Чтобы избежать просадки прилегающих к ррльса.м камней, боковые пазухи рельса закладывают деревянными, бетонными, асфальтовыми или гончарными заклад1сами, а иногда замазывают цементным раствором. Для разрешения вопроса о наилучшем соединении В, с. с покрытием уличных проездов применяются очень разнообразные и иногда весьма  [c.323]


mash-xxl.info

Шпала деревянная пропитанная, тип 3

Шпала деревянная пропитанная тип 3 для путей, относимых к 5 классу, включая станционные, относимые к категории малодеятельных, а также иных, что характеризуются маневрово-вывозным типом движения.

Масса, кг: 80

Размер (д/ш/в), мм: 2750х230х150

Единица измерения: шт.

Цена (с НДС) договорная

Применение:

Шпалы железнодорожные деревянные применяются для малодеятельных подъездных путей промышленных предприятий. Шпала деревянная тип 3, размер шпалы 150х230х2750 мм, устанавливаются на все пути 5 класса.

Деревянные шпалы бывают:

  • обрезными (на схеме - рисунок А)
  • полуобрезными (на схеме - рисунок В)
  • необрезными (на схеме - рисунок С)

Шпалы изготавливают из древесины следующих пород:

  • сосна
  • пихта
  • ель
  • лиственница
  • береза

Деревянные шпалы удобны как в процессе прокладки новых путей, так и при выполнении ремонтных работ. Упругость дерева хорошо принимает на себя нагрузку от подвижного состава, уменьшает образование просадок путей на стыках. При выполнении ремонтных работ путей, уложенных на деревянных шпалах, требуется минимум путевого инструмента.

Минусом деревянных шпал является их сравнительно небольшой срок эксплуатации и возможность появления трещин. Для продления срока службы и уменьшения влияния внешних факторов применяют специальные антисептические пропитки, устанавливают ремонтные пластины и шпальные скобы с целью предотвращения образования трещин и расслоения шпал.



Характеристики:

ГОСТ, ТУ

ГОСТ 78-2004 (ГОСТ 78-89)

Пропитка

по ГОСТ 20022.5-93

xn--80achdbd0bshkkmc3e.xn--p1ai

Отправить ответ

avatar
  Подписаться
Уведомление о
