Крепкая деревянная коробка своими руками

Эта деревянная коробка своими руками маленькая, но довольно крепкая. Запомните, просто склеить стенки коробки недостаточно для крепкого соединения. Есть различные приспособления и инструменты, которые помогут в изготовлении соединения по типу паз-шип. Но я сделал свое собственное приспособление с помощью маршрутизатора и отходов пиломатериалов.

Делаем коробку своими руками из дерева

Инструменты:

• Настольный маршрутизатор

• торцевая пила или настольная пила

• строгальный станок

• шлифовальный станок

• напильник

• несколько зажимов

Материалы:

• 75-100мм доски

• отходы пиломатериалов

Шаг 1. Подготовка сторон

Обстругайте вашу доску до желаемой толщины. Я взял клен 6 см ширины, обструганный до 1 см.

Вырежьте 4 стороны. Промаркируйте все стороны карандашом: передняя, задняя, левая, правая. Это поможет вам при сборке.

Шаг 2. Приготовьте зажим

Для скрепления стенок этой коробки я хотел сделать 6 мм пазы. Я вставил прямую 6 мм фрезу в настольный маршрутизатор. И установил опору, высотой в соответствии с толщиной стороны коробки. Самый простой способ это сделать – это сложить два куска доски, сместив их друг от друга. Поднимите фрезу, пока она не достигнет высоты удаляемой части. Не меняйте высоту после этого шага!

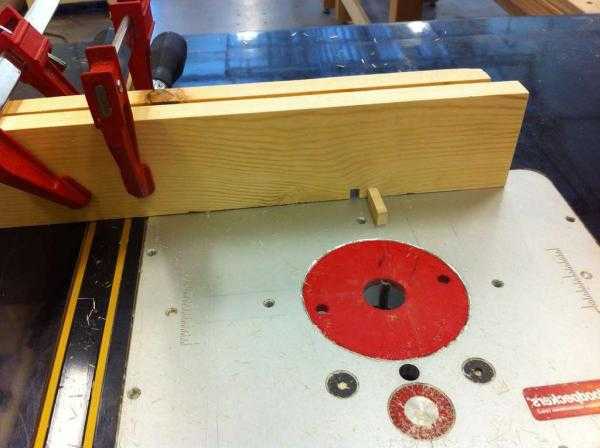

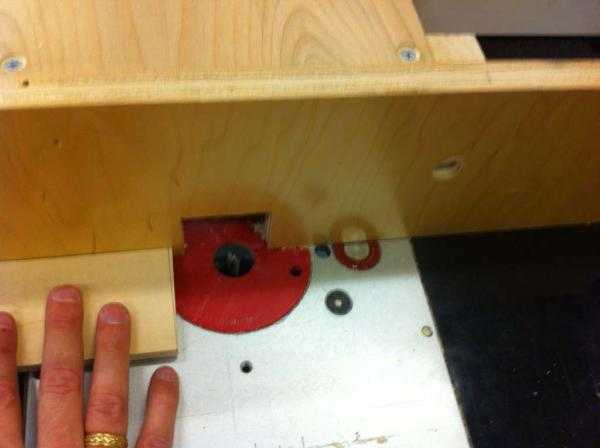

Возьмите кусок ненужной доски и закрепите его на колею митры. В моем случае мне понадобился второй кусок доски, чтобы обеспечит хороший зажим. Передняя доска находится на уровне поверхности стола, вторая доска очищает фрезу.

Включите маршрутизатор и вырежьте прямоугольное отверстие в доске. В это отверстие вы вставите «координатор» шипов.

Отрежьте небольшой кусок дерева, немного больше, чем размер фрезы, в моем случае это 6Х6Х50 мм.

Установите этот кусочек в отверстие, которое вы вырезали в доске. Это и будет «координатор».

Теперь выровняйте доску на столе, зафиксируйте доску от фрезы точно на ширину фрезы (6 мм). Зажмите доску в этом положении. Делайте это очень аккуратно, этот шаг определит, насколько хорошо будут соединены стенки коробки.

Затем вырежьте второе отверстие, это должно выглядеть, как на фото.

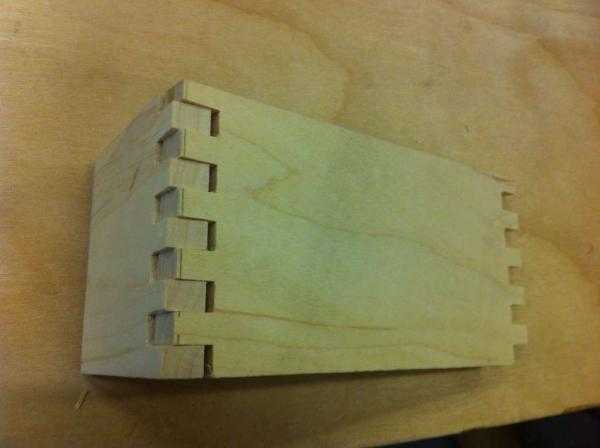

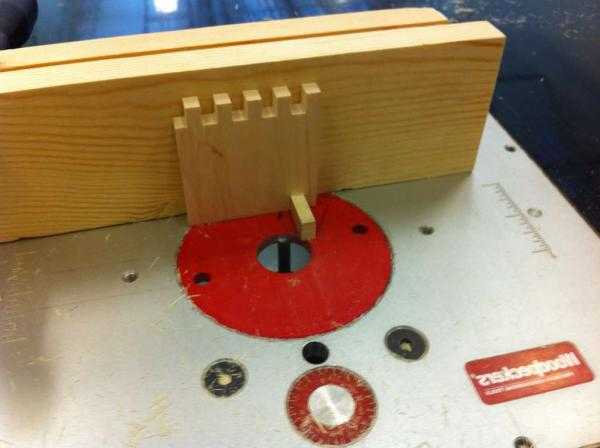

Шаг 3. Вырезайте шипы на первой стороне

Сейчас вы можете начать вырезать шипы. Это неплохая идея – потренироваться на отходах для начала.

Для первого разреза, выровняйте сторону куска доски с внутренним краем «координатора» шипов. Вырежьте отверстие. Теперь у вас есть прямоугольное отверстие 6 мм с левого края (смотри фото).

Для второго и последующих разрезов: передвигайте доску так, чтобы вырезанное отверстие одевалось на «координатор» шипа. Вырезайте новое отверстие и повторяйте все операции, пока не закончите сторону.

Шаг 4. Вырезайте шипы на второй части

Вторая часть режется также как и первая, кроме того, что первый шип будет отверстием на этой части. Так что вы должны будете настроить смещение первого отверстия.

Возьмите часть, которую уже разрезали, наденьте последнее отверстие на штырь «координатор». Приложите заднюю часть второй доски к краю первой части.

Вырежьте отверстие. Это будет отверстие для соединения с шипом первой части.

Далее вырезайте, как прежде.

Шаг 5. Проверка

Высушите части. Если они слишком туго входят друг в друга, немного отшлифуйте. Если свободно – придется сделать замеры и настройки точнее и переделать.

Если шипы слишком длинные, обрежьте или отшлифуйте. Если короткие шипы, значит, высота фрезы недостаточная. Вы можете напильником удлинить паз.

Шаг 6. Изготовьте другие две стороны

Вырежьте шипы на всех сторонах, как делали прежде.

Шаг 7. Дно и крышка

Для этой коробки я хотел сделать крышку и дно. Для этого я взял деревянные заготовки крышки и дна, и вырезал 1 см канавку по всему периметру. Сначала попробуйте сделать это на отходах.

Шаг 8. Клей и отделка

Шипы моей коробки туго вошли в пазы, так что клей мне здесь не понадобился. Дно я легко приклеил, и крышка прекрасно закрыла коробку.

Покройте морилкой или покрасьте, по желанию.

doit-yourself.ru

видео-инструкция по монтажу своими руками, особенности распаечных наружных, оконных конструкций, декупаж подарочных изделий для хранения чая, вина, часов, цена, фото

Все фото из статьи

Эта статья будет полезна творческим натурам, желающим заняться изготовлением деревянных изделий в качестве хобби. Они бывают разные, это и деревянные коробки для чая, и шкатулки для драгоценностей, и футляры для вина и сигар. В данной статье мы больше уделим внимание основным моментам создания и декорирования некоторых видов шкатулок и ящичков.

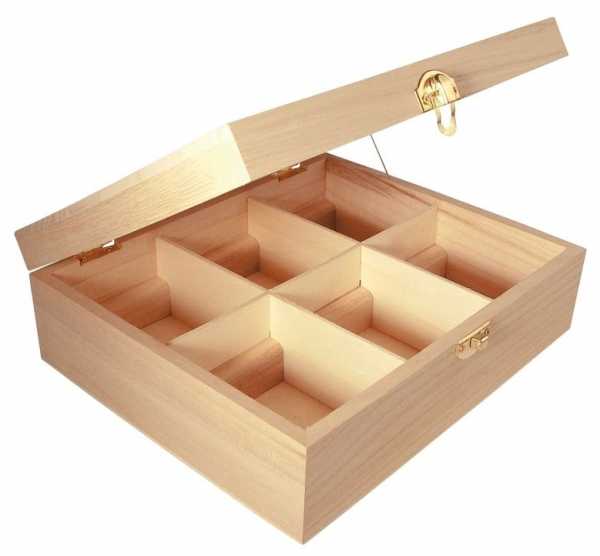

Фото коробки для чая.

Как самостоятельно сделать шкатулку

Вариантов изготовления подобных конструкций существует несколько, выбор зачастую зависит от наличия в доме инструмента и навыков работы с деревом. Мы поговорим о том, как делается наиболее простая деревянная коробка своими руками.

Пару слов о материале

Прежде всего, нужно определиться из какой породы дерева будем изготавливать наше произведение искусства. Начинающим мастерам, на первых парах, следует отказаться от высокопрочных, дорогостоящих сортов типа дуба или бука.

Здесь лучше брать мягкую древесину. Самый доступный во всех отношениях вариант это хвойные породы, а также ольха или липа.

Необработанная шкатулка.

Выбирая материал, следует учесть для хранения каких вещей или продуктов предназначается изделие. Дело в том, что декоративные емкости под чай или другие сыпучие пищевые продукты принято делать из лиственных пород.

Важно: хвойная доска обладает специфическим запахом, который легко впитывается.
К примеру, если засыпать зеленый чай с жасмином в сосновую коробочку, то через неделю ваш напиток будет пахнуть сосной, а не жасмином.

Для тех, кто собирается обрабатывать свою шкатулку специализированной морилкой, имитируя дорогие сорта древесины, лучше отдать предпочтение липе. Эта порода имеет светлый природный окрас и хорошо декорируется.

Упаковка для вина.

Основные моменты изготовления

Деревянные подарочные коробки зачастую имеют небольшие размеры, поэтому мы будем делать именно такие конструкции. Инструкция здесь не сложная. Изначально нам понадобится 4 дощечки для обустройства стенок. Естественно, чем толще будет доска, тем легче с ней работать. Но маленькие ящички с толстыми бортами не всегда смотрятся хорошо, оптимальным вариантом считается толщина 10 мм.
Материал под днище и крышку, выбирается в зависимости от размеров конструкции. Так под небольшой ящичек для вина или для часов легко подобрать монолитную натуральную дощечку толщиной 10 – 15 мм. Для крышек на более габаритные конструкции, как правило, используется деревянная фанера толщиной от 8 мм.

Крепление петель.

Любое изделие начинается с эскиза, чем более тщательно вы его составите, тем проще вам будет работать. По размерам, прописанным в эскизе, вырезается 4 дощечки для стенок.
Способов соединения бортов существует 3, какой именно выбрать, зависит от профессиональных навыков работы со столярным инструментом и наличия этого самого инструмента.
1. Дощечки толщиной от 10 мм и больше, можно соединять встык, вставляя между лицевой и задней панелью 2 боковые. В этом случае борта склеиваются между собой и дополнительно фиксируются тонкими гвоздиками или саморезами. Способ достаточно прост, но его принято использовать, только если изделие будет декорироваться сплошным не прозрачным слоем, к примеру, декупаж.
2. Борта маленьких ящичков для подарков или ювелирных изделий можно склеить, срезав края под углом в 45º. В идеале для этого используется торцовочная пила, но за неимением таковой можно аккуратно подрезать острым ножом, а после довести наждаком или напильником.

Схема наклонного соединения.

Самым сложным для новичков является соединение шип-паз. Фрезой выборка делается быстро и точно. Если ее нет, то соединения вырезаются ножовкой или лобзиком, оставляя небольшой запас, который впоследствии подгоняется напильником.

Обратите внимание!
По такому же принципу собирается и оконная коробка в деревянном доме.

Днище можно сделать точно по размерам коробки, после чего приклеить и желательно зафиксировать саморезами. Но коробка из дерева будет смотреться более эффектно, если днище и крышку сделать шире каркаса, на толщину борта.

Изделие с широким дном.

Совет: дабы не портить вид саморезами, можно наметить места входа шилом и забить мебельные гвоздики, предварительно срезав с них шляпки.
После чего эти точки шпаклюются под цвет дерева.

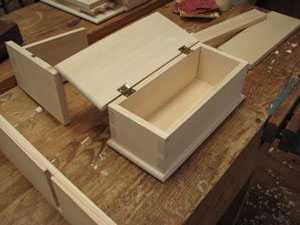

Для крепления крышки используются маленькие рояльные или мебельные петли. Сейчас их можно найти в хозяйственных магазинах или отделах торгующих мебельной фурнитурой, цена у них копеечная. Можно снять петли со старой шкатулки, как правило, в каждом чулане найдется подобный хлам. Дабы утопить петли, в верхней части заднего борта вырезаются пазы.

Соединение типа шип-паз.

Декорирование коробок

Деревянные подарочные коробки могут декорироваться множеством способов, мы расскажем о самых популярных вариантах. Каждый из них хорошо по-своему и выбирать лучше, ориентируясь на назначение изделия.

Размеры шкатулок.

Деревянные емкости для хранения пищевых продуктов нельзя обрабатывать синтетическими лаками морилками и пропитками, для этого существуют другие составы.

Если вы желаете выделить природный рисунок доски, то коробочку можно затонировать раствором марганцовки.
Для того, чтобы защитить древесину и при этом оставить ей первозданный вид, доска покрывается льняным маслом.
Благородный золотистый оттенок появится, если обработать поверхность мастикой на пчелином воске. Рецепт мастики прост, на водяной бане разогревается и смешивается 4 части льняного рафинированного масла и 1 часть воска.

Шлифованные коробочки.

Декупаж деревянной коробки, можно посоветовать людям, желающим сделать свое изделие оригинальным или подарить новую жизнь старой шкатулке.

Технология здесь несложная, но требует терпения.

Вначале изделие покрывается грунтом, в качестве которого большинство любителей, использует клей ПВА. Но мастера рекомендуют смешать мел с лаком НЦ до жидкого, сметанного состояния и покрыть дерево.
Когда грунт чуть подсохнет, на сырую основу наклеивается сам рисунок. Сейчас в каждом переходе продаются картинки на рисовой бумаге для декупажа, так что выбрать есть из чего.
После того как основа полностью высохнет, шкатулка покрывается 2 слоями акрилового лака и на него накладывается 3 – 4 слоя полиуретанового или нитролака. Перед нанесением нового слоя нужно дать высохнуть предыдущему.

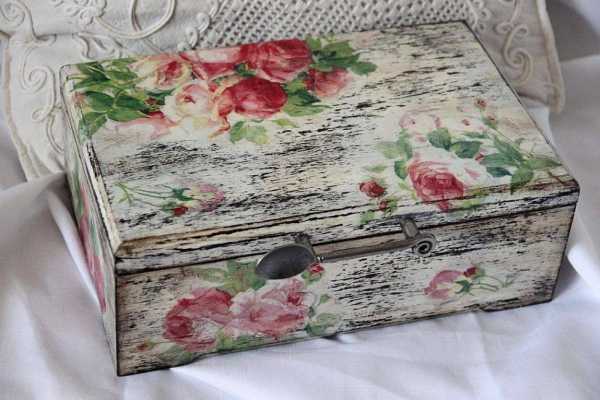

Декупаж на шкатулке.

Важно: пожароопасные конструкции, к примеру, такие как распаечная коробка наружная под дерево декорируется только водно-дисперсными лаками и красками.
Лучше всего использовать составы на основе акрила.

Искусственно состарить изделие можно при помощи техники кракелюр. В торговой сети сейчас продаются готовые наборы краке. Сама техника проста, на сырую, недавно окрашенную поверхность накладывается тонкий слой лака краке, который во время высыхания стягивается, тем самым образуя сеточку из мелких трещинок. После сушки, изделие покрывается защитным слоем мебельного лака.

Технология кракелюр.

На видео в этой статье дана дополнительная информация по теме.

Вывод

Самостоятельное изготовление коробочек для подарков из дерева может постепенно стать прекрасным хобби, которое будет радовать вас и ваших близких. Не нужно начинать со сложных конструкций, выберите то, что доступно вам сейчас, мастерство придет со временем.

Отделка своими руками.

rubankom.com

Деревянные ящики для подарков — подарочные коробки из дерева или фанеры

Даже самый обычный предмет можно упаковать таким образом, что он вызовет восхищение. Поэтому упаковка для подарка имеет большое значение. Деревянные ящики для подарков – прекрасный вариант для запаковки некоторых категорий товаров. Такая тара поможет сохранить качество презента, его целостность во время транспортировки, а также стать стильным украшением впоследствии. Наверняка, каждый человек слышал о подарочных упаковках из дерева для вина. Но деревянная упаковка может пригодится и для других преподношений.

Подарочные ящики из дерева своими руками

Изготовление деревянной коробки для подарка своими руками предполагает наличие соответствующих материалов.

Если под рукой есть все необходимое, соорудить тару не составит большого труда

Как сделать деревянную коробку для подарка с нуля?

Прежде всего нужно определиться с размером и формой короба. Если вы впервые приступаете к работе, сделайте чертеж на бумаге. Вырежьте детали и склейте, так вы получите представление о том, как будет выглядеть ящик.

Для коробки средней величины понадобится сделать 6 деталей. Например:

50 см на 25 см – дно и крышка;
50 см и 39 см – 2 боковые детали;
39 см и 24 см – 2 торцевые детали.

Перенесите чертеж на фанеру и выпилите детали. Теперь нужно определиться со способом крепления. Можно сделать по краям стенок специальные пазы и собрать коробочку, как конструктор. Есть вариант склеить всю конструкцию. Современные виды клея это позволяют сделать. Но она не будет долговечной. Готовую коробку покрывают лаком или краской, декорируют по своему вкусу.

Деревянная коробка для подарка

Виды деревянных ящиков

Можно сделать такую коробку с крышкой на петлях. Она будет напоминать сундук. Хорошая упаковка для габаритного презента.

Фанерные подарочные ящики могут быть самыми разными: с крышками, на колесиках, с выдвижными ящиками, любой геометрической формы. Можно, например, сделать коробку с отделениями для бутылки вина и бокалов.

Отличной идеей будет изготовление деревянного короба с щелью в крышке. Его можно оригинально украсить и вручить молодоженам в качестве копилки. Не забудьте в него положить и сам подарок: купюры. Такой шутливый презент развеселит всех присутствующих.

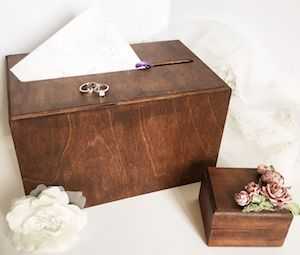

Деревянная шкатулка для молодоженов

Как сделать коробку для подарка из готового реечного ящика?

С изготовлением такой упаковки справится даже женщина. Самой трудной задачей будет достать реечный ящик. В них обычно хранят овощи. Если такой короб имеется, то проблема с упаковкой подарка будет решена элементарным образом.

Чистый и сухой ящик окрашиваем в любой цвет. Декорируем его мишурой и лентами. Дно ящика устилаем тонким матрацем, сшитым из цветной плотной ткани. Укладываем подарок. Такой ящик может послужить упаковкой для куклы ребенку. Впоследствии он заменит кроватку.

Можно уложить в нее овощи или фрукты, если под рукой не нашлось корзины. Так подарок приобретет презентабельный вид.

Ящик с подарками

Кроме того, мужчинам будет приятно получить инструменты в подарок в уже готовом деревянном ящике для хранения.

Если кажется, что изготовление деревянной коробки – задача неосуществимая, схитрите

Сделайте короб нужного размера из плотного картона и оклейте бумагой «под дерево».

Мастера на все руки могут сделать самостоятельно ящик любого размера, декорировать его, просверлить отверстия для ручек. Функцию ручек, если ящик небольшого размера, может выполнить прочный шнур.

Подарочные наборы в деревянных коробках остаются целыми, если требуется их перевозка, имеют эстетичный вид, коме того элитные виды вин, например, всегда продаются в коробке. Это стильное преподношение.

Подарочные коробки из фанеры пользуются популярностью благодаря экологичности упаковки и возможности ее дальнейшего использования.

sunmag.me

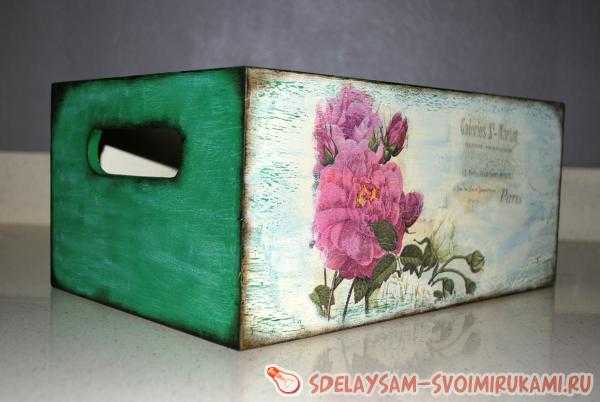

Декупаж деревянной коробки | Мастер-класс своими руками

Здравствуйте дорогие рукодельницы и любители hand-made! Представляю Вашему вниманию мастер-класс по декорированию ящичка. Декорировать обыкновенный деревянный ящик из фанеры (8 мм) с использованием техники декупаж, в стиле шебби-шик.

Для этого нам понадобится:

деревянная заготовка,
салфетка,
художественный акриловый грунт
акриловые краски для творчества (белая, слоновая кость, зеленый (зеленая листва),
битум,
канцелярский клей ПВА (или акриловый лак),
парафиновая свеча,
лак для одношагового кракелюра,
акриловый лак для финишного покрытия изделия,
кисти, поролоновые губки, наждачная бумага.

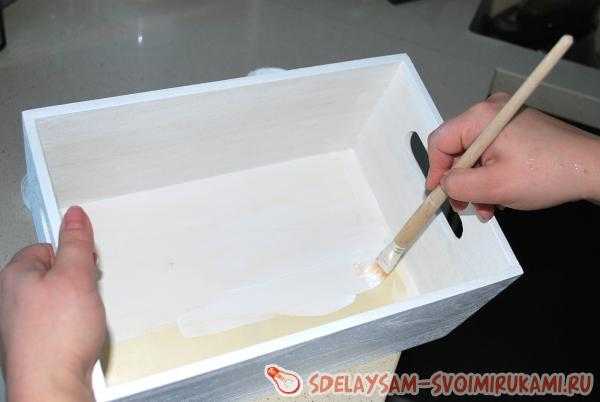

Прежде чем приступить к декорированию, необходимо до гладкости зашкурить наждачной бумагой все неровности и шероховатости. Покрываем грунтом нашу заготовку и после полного высыхания, снова зашкуриваем, убираем лишний грунт, выравнивая поверхность.

Выкрашиваем поверхности в цвет «Зеленая листва» используя широкую кисть.

После высыхания (можно ускорить процесс, используя обыкновенный фен, в режиме «теплого обдува»), для придания в дальнейшем потертостей нашего изделия некоторые места натираем обыкновенной восковой свечой.

Стиль шебби-шик предполагает наличие определенных «следов времени» на изделиях декора — потертости, сколы, трещины. Для имитации трещин мы будем использовать одношаговый кракелюрный лак. На внешние углы нашего ящичка мы равномерно наносим кракелюрный лак.

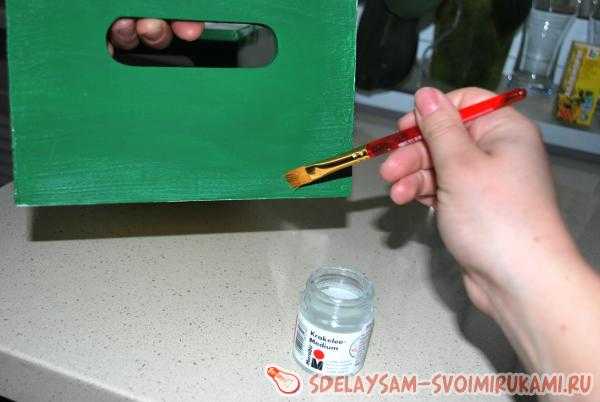

Когда лак подсохнет, но останется липким и не будет пачкать пальцы (примерно через 20-30 минут) мы окрашиваем поверхности бежевой краской. Важно! Что бы получились трещинки краску наносить на кракелюр в одном направлении одним мазком.

После полного высыхания все поверхности зашкуриваем. Чтобы проявились потертости особенно активно трем те места наждачкой, которые мы натирали свечой.

Для декорирования нашего изделия мы выбрали обыкновенную трехслойную салфетку. Выбираем необходимый нам элемент, обрывая края салфетки.

Убираем нижние белые слои салфетки и размещаем рисунок на заготовке.

В нашей работе для приклеивания салфетки был использован акриловый лак хозяйственного назначения, купленный в строительном магазине. Наносим лак широкой, хорошо смоченной кистью, быстрыми движениями без сильного нажима. В центре рисунка ставим точку и как-бы рисуя снежинку из центра к периферии проклеиваем нашу салфетку. Если появляются складки – можно аккуратно приподнять край салфетки и кистью «выгнать» пузырьки воздуха из центра к периферии.

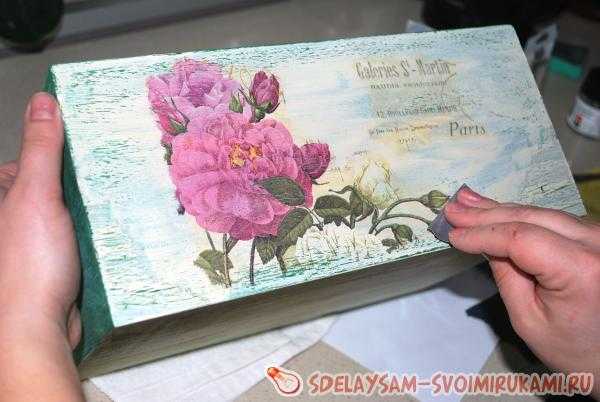

Если все-таки мелкие морщинки остались – мы их уберем наждачной бумагой после полного высыхания салфетки.

Что бы сгладить цветовой переход между салфеткой и общим фоном «отбиваем» («чпокающими» движениями) края рисунка поролоновой губкой, смоченной бежевой краской.

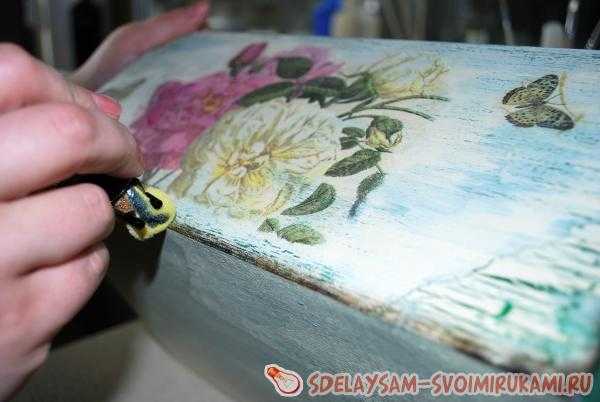

Для придания «следов времени» ребра нашего ящика «отбиваем» битумом.

Последним шагом в нашей работе является покрытие ящика несколькими слоями акрилового лака (4-5 слоев).

sdelaysam-svoimirukami.ru

Как смастерить ящик для подарков?

Выбор достойного презента для близких или коллег – целая наука. Впрочем, на то, какие чувства испытает одариваемый, влияет не столько материальная ценность, сколько способ преподнесения.

Ведь даже самый банальный предмет можно упаковать в красивый ящик для подарков и вызвать у получателя бурю положительных эмоций.

Можно положить презент в яркий бумажный пакет или подключить фантазию и сделать «рубашку» сюрприза эксклюзивной.

Ящики для подарков могут быть даже деревянными – этот материал отличается особой прочностью. Такая упаковка долго прослужит виновнику торжества, ведь после вскрытия презента не отправится в мусорный бак, а станет стильным украшением интерьера.

Ящик для подарков может быть и фанерным. Изготовление такого вместилища для сюрприза – процесс трудоемкий, но в то же время творческий.

Руки не для скуки

Готовую «одежку» для презента можно купить в магазине или заказать у хенд-мейд мастера. Но куда интереснее сделать ящик для подарков своими руками. Свадьба близких друзей может стать отличным поводом для реализации творческих идей в упаковке.

Кроме того, свадебный ящик для подарков – незаменимая вещь на торжестве, ведь молодым часто дарят деньги. Вручать их прямо в руки не принято – гости складывают свои дары в нарядную кассу или сундучок.

Попробуйте сделать такой короб самостоятельно! Касса станет отличным подарком девушке, которая выходит замуж.

Для работы вам потребуется почтовый ящик, атласная ткань для его обтяжки, элементы декора – бусины, стразы, перья, ленточки в тон и клеевой пистолет.

Итак, как делать деревянные ящики для упаковки подарков и складывания денежных презентов:

Для начала нужно выполнить облицовку будущей кассы. Для этого измерьте параметры короба и нарисуйте на ткани аналогичные детали – пару прямоугольников для бочков сундука и квадрат для дна. Выкройка должна быть в двойном размере, так как одна часть деталей отправится внутрь кассы, а другая наружу.
Сшейте между собой все элементы и не забудьте вывернуть получившиеся детали швами внутрь. Должно получиться два мешка – один вставляем внутрь короба, другим обтягиваем будущий сундук. Края деталей сшейте между собой потайным швом.
Отдельно обтяните крышку короба тканью. Не забудьте оставить в центре прорезь для денег.
Теперь – самое интересное. Нужно украсить кассу молодоженов. Проявите фантазию, расположив, например, на боках и крышке бантики или розы из лент.

Грубое изящество

Упаковка совсем не обязательно должна быть утонченной и филигранной. Она может быть и несколько небрежной и даже грубоватой. Особенно, если речь идет о мужском подарке в деревянном ящике.

Что туда положить, решать только самому дарителю. Главное – презент в такой тематической упаковке должен отражать суть мужских увлечений именинника. Можно подобрать оригинальную коробку для вина:

Например, в реечном ящике среди крафтового наполнителя органично будут смотреться бутылка коллекционного виски, сигары, грубые ботинки из крепкой кожи для любителя походов, автомобильная кружка, набор для барбекю. Подойдет и набор хороших инструментов для мастера на все руки.

Не просто упаковка

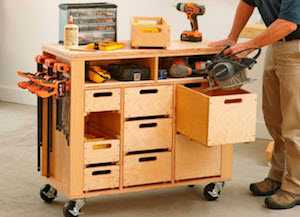

Короб для хранения рубанка, молотка и прочих атрибутов ремонта – не блажь внутреннего ребенка мужчины, а необходимый аксессуар, который дает понять, что его владелец – настоящий хозяин в доме.

Поэтому такие короба пользуются сейчас большим спросом. Что собой представляет сундук для инструментов?

Это ящик с разными отделениями, в которые удобно сложить крепления, гайки, инструменты и запчасти, с удобной для транспортировки ручкой.

А как правильно выбрать ящик для инструментов в подарок? Такой короб должен обладать широким функционалом:

Удобная транспортировка, чтобы инструменты было легко перемещать по квартире или дачному участку. Например, у многих коробов предусмотрены колесики.
Компактность. Инструменты должны быть всегда под рукой и лежать на своих местах по специальным отсекам ящика.
Организация пространства. Благодаря правильной форме короба, он легко впишется даже в самый маленький балкон или кладовую.

Чаще всего для изготовления такого хранилища инструментов используется дерево. Обладая небольшим запасом времени, легко изготовить домашний бокс по типу ящика-сумки. Достоинства такого презента очевидны: эксклюзив, удобство – все инструменты под рукой – и функциональность.

Для работы потребуются доски хвойных пород, крепеж, молоток и отвертка. Чертеж будущего сюрприза можно рассчитать в специальной компьютерной программе, например «Компас», либо нарисовать от руки, ведь схема достаточно проста: четыре боковины и основание – дно.

Перенести детали с помощью карандаша и угольника на материал, из которого будет изготовлен короб.
Выпилить элементы с помощью электролобзика.
Все детали, особенно места соединений друг с другом, зашкурить.
На зачищенные края нанести столярный клей и соединить бока и дно между собой.
Чтобы короб прослужил дольше, после высыхания клея укрепить его саморезами.
Для создания ручки воспользоваться простой рейкой – прикрутить ее к боковинам.
Готовую коробку отшлифовать наждачкой и залакировать, чтобы изделие не боялось воды.

Теперь в таком сундуке можно легко разместить молоток, плоскогубцы, шуроповерт и прочие приспособления для ремонта.

Осталось только подобрать подходящее поздравление к вручению ящика для инструментов и обрадовать подарком виновника торжества.

Такой дар любой мужчина по-настоящему оценит, ведь и работа спорится, когда все необходимое находится под рукой и не приходится отвлекаться на поиск некстати затерявшегося лобзика или ножовки.

komu-podarok.ru

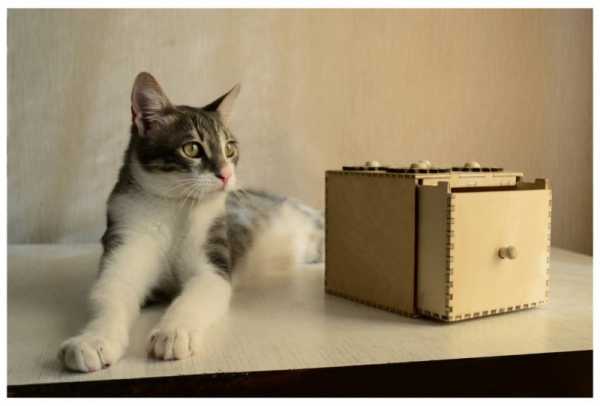

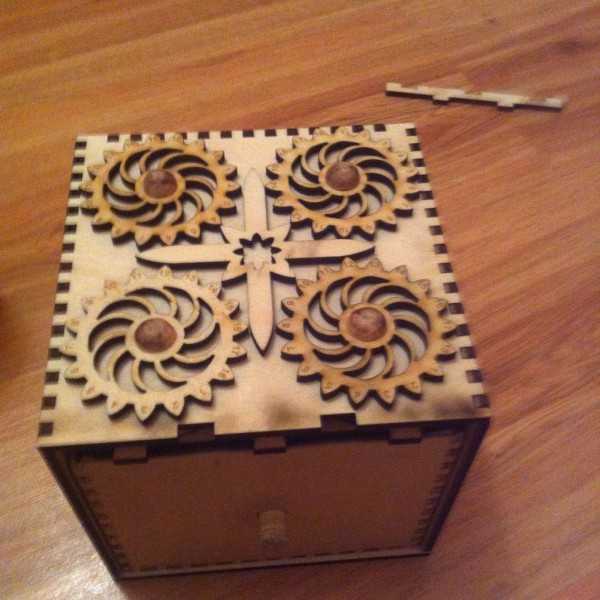

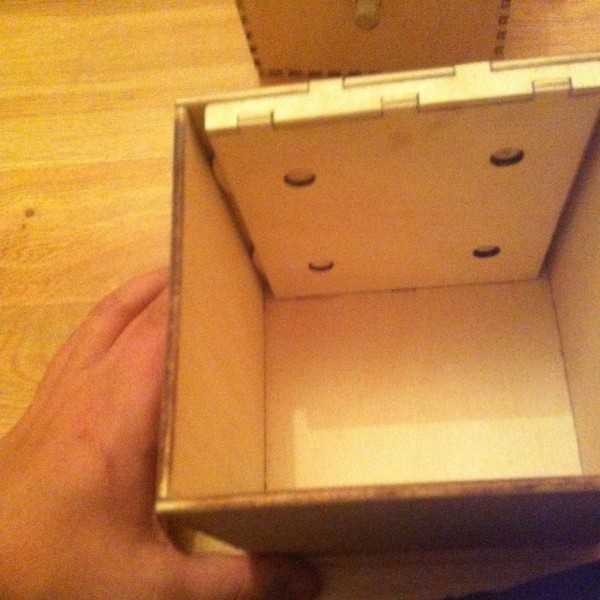

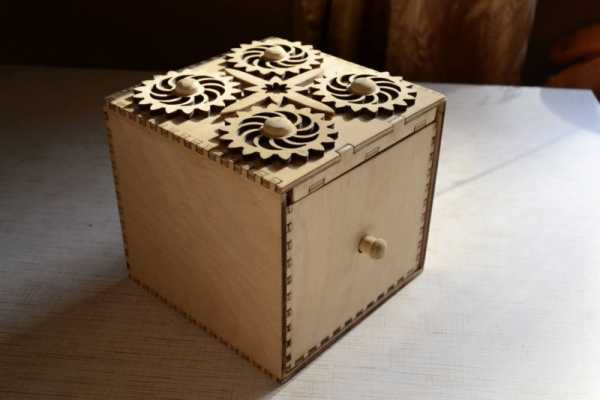

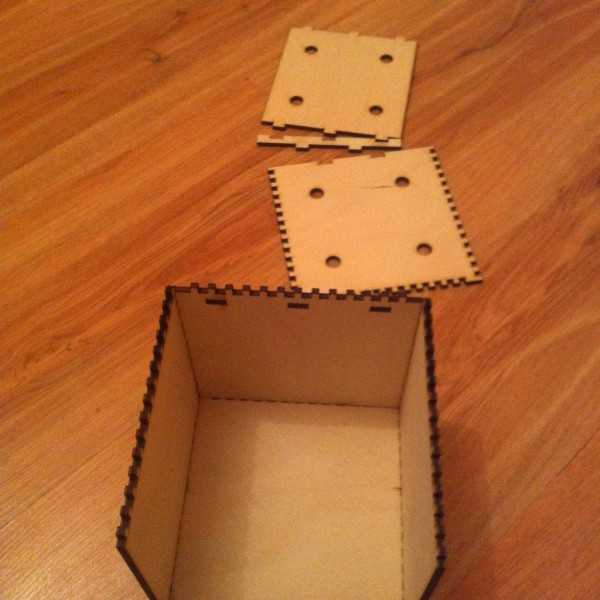

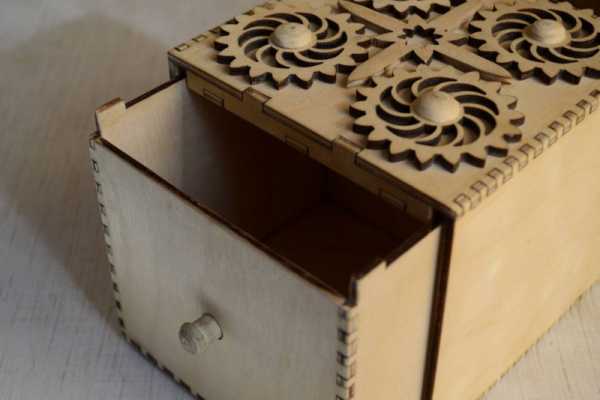

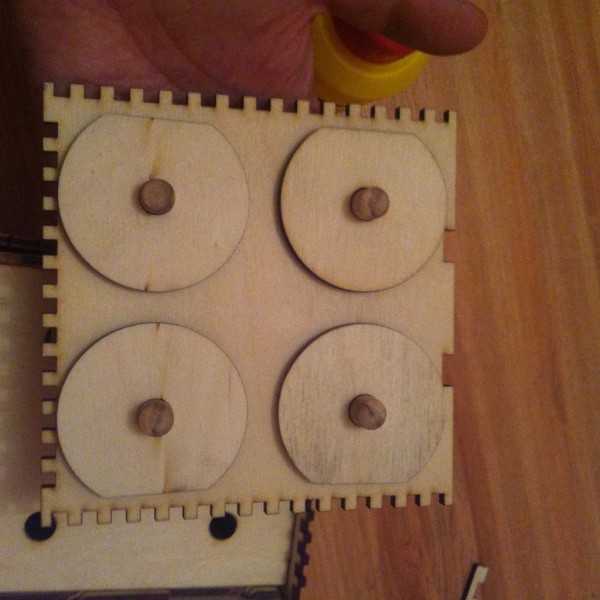

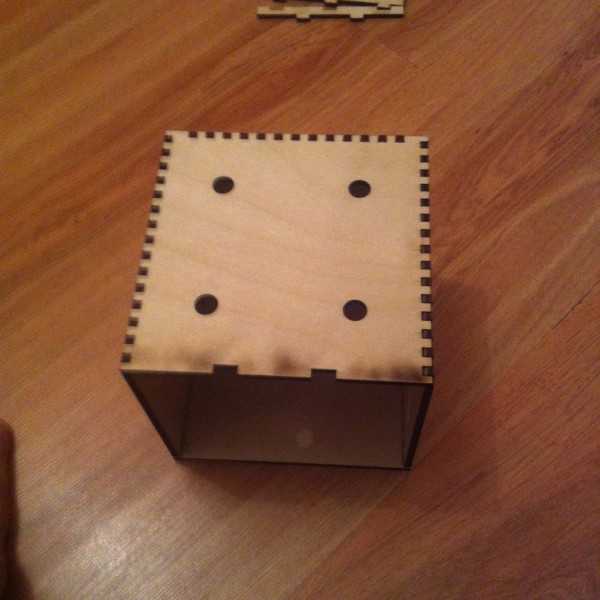

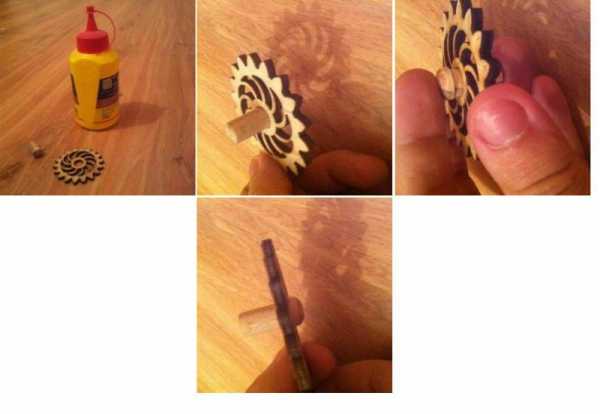

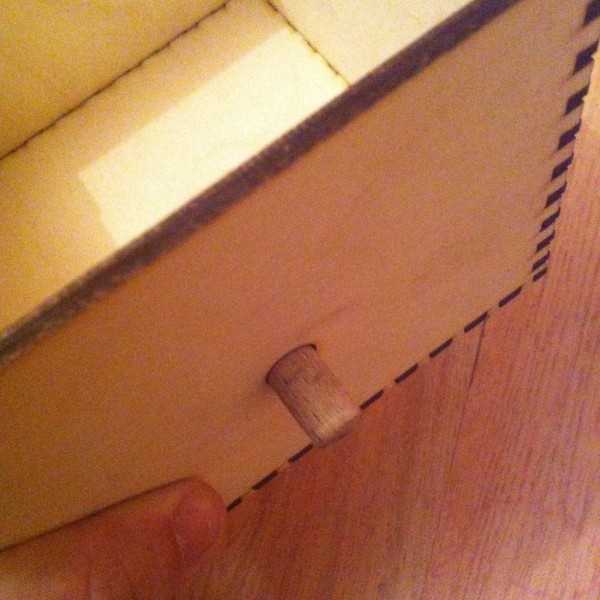

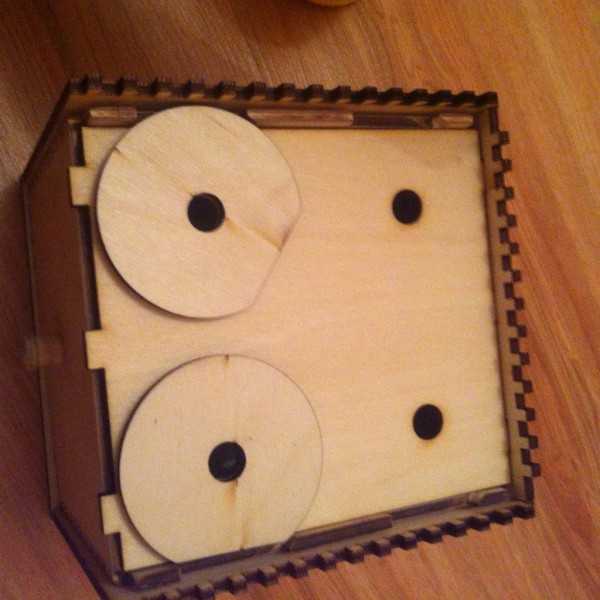

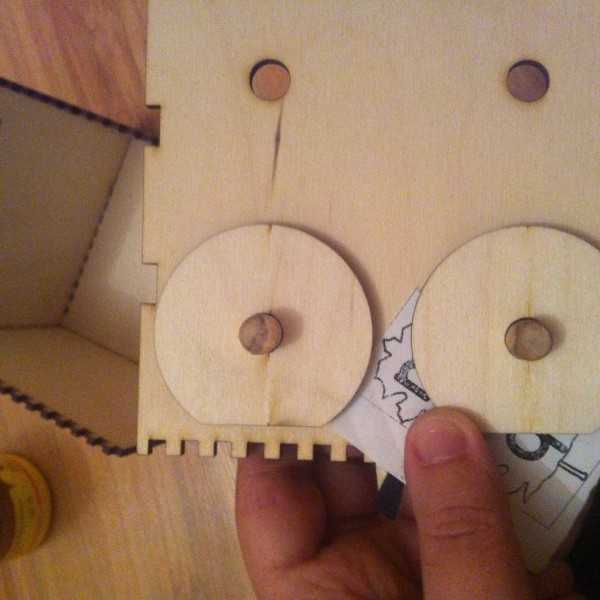

Деревянная коробка с потайным механическим замком

Перевел Creator для mozgochiny.ru

Привет мозгочины! В данном проекте мы сделаем своими руками деревянную коробку для конфет.

Такая коробка будет идеальным средством, которое позволит защитить ваши конфеты от детей или посторонних.

Материалы: фанера/дерево
Время для сборки: от 2 до 6 часов

Необходимые аксессуары:
1. Столярный клей;
2. Напильник;
3. Наждачная бумага;
4. Краска
5. Лак

Инструменты для обработки дерева и материалы:
1. Дерево или фанера;
2. Пила или другой инструмент для резки.

Шаг 1:

Теперь приступим к сборке нашей коробки.

На фотографии показаны компоненты для сборки.
4 штифта для колеса и 1 штифт для коробки
4 шестерни
4 блокировочных колеса
1 звездочка
7 деталей для внешней коробки (слева)
5 деталей для внутренней коробки

Шаг 2: Сборка шестерней

Для сборки вам потребуется столярный клей, наждачная бумага и напильник.
Возьмите один из 4-х штифтов и одну шестерню.

Добавьте каплю клея во внутренний круг на колесе. Вставьте штифт внутрь круга.
Удалите остатки клея бумажным полотенцем.

Подождите 10-15 минут, пока клей не затвердеет.

Шаг 3: Внутренняя коробка

Далее приступим к сборке внутренней коробки.
Сначала соберите вместе необходимые части без клея.

Теперь сделайте то же самое уже с клеем.
Добавьте клей на каждый зуб на обеих частях.
Придавите в правильном положении.
Повторите для другой части.

Подождите 10-15 минут, пока клей не затвердеет.

Шаг 4: Небольшая настройка внутренней коробки

На данном шаге нам потребуется напильник.
На собранной внутренней коробке мы должны сделать небольшую прорезь, чтобы обеспечить хорошую работу замка.

Выполните действия, как показано на фото ниже.
Проверьте качество прорези, используя одно из колес.

Дуга колеса не должна быть больше, чем стенка внутренней коробки.
Заметьте, что я сделал прорезь только с одной стороны.

Шаг 5: Завершение изготовления внутренней коробки

Теперь добавьте штифт к внутренней коробке.
Нанесите небольшое количество клея на коробку-штифт и установите штифт в требуемое положение.

Шаг 6: Внешняя коробка

На данном шаге мы соберем единственную часть внешней коробки.
После затвердевания клея приступим к установке замка.

Шаг 7: Сборка замка

Вставьте все 4 элемента шестерня+штифт в отверстия. На данном этапе их приклеивать не нужно.

Шаг 8: Закрепление замка

Просмотрите фотографии.
Приступим к установке замка.
Возьмите данный элемент (фото 2).

Добавьте внутрь круга небольшое количество клея. Заметьте, что данный элемент должен прикрепляться к элементу шестерня+штифт, а не к верхней части коробки. При повороте шестерни данная часть также будет поворачиваться.

Далее установите 4-символьный код, который будет вашим цифровым кодом.
Зафиксируйте рукой и поверните всю верхнюю часть коробки. Установите колесо на штифт в этом месте, точно как на фото. Я добавил небольшие кусочки бумаги для предотвращения контакта клея с верхней частью коробки и колесной частью. Через 10 минут удалите этот кусочек бумаги. Элемент шестерня-штифт-колесо будет легко поворачиваться.

На фото показаны все 4 сборки шестерня-штифт-колесо на своих местах. Это открытое положение, ваша кодовая комбинация.

Теперь я хочу немного прояснить ситуацию. На фото 8 колесо снизу находится в закрытом положении, а колесо сверху – в открытом положении.

Шаг 9: Окончательная сборка

Для удобства сборки я поместил внутреннюю коробку на свое место во внешней коробке.
После это установите последнюю неиспользуемую часть с отверстиями на свое место, только без клея!!! Теперь вы можете протестировать работу вашего замка. Далее установите верхнюю часть коробки с шестернями и колесами.

На данном этапе проверьте вашу кодовую комбинацию, повернув шестерни. Если все в порядке, тогда зафиксируйте обе части с помощью клея. Установите последний элемент.

Шаг 10: Результат

Размеры
100x100x100 мм
Фанера: 4 мм
Отверстия: диаметр 10 мм

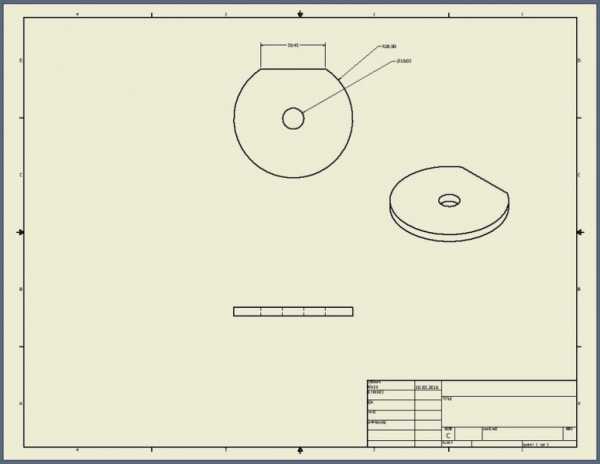

Шаг 11: Чертежи некоторых элементов конструкции

Все размеры указаны в миллиметрах (мм).

Всем удачи при сборке!

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About Creator

mozgochiny.ru

Деревянная оконная коробка своими руками

Деревянная оконная коробка, своими руками изготовленная, позволит крепить к ней одностворчатые рамы, открывающиеся внутрь помещения.

Представленная конструкция служит:

• основанием для крепления оконных рам
• защитным и декоративным покрытием оконного проема в стене помещения

На рисунке изображена оконная коробка в разрезе и состоит:

1. Нижний и верхний брусок.
2. Вертикальные бруски.

Бруски скрепляются между собой в одинарный шип при помощи:

• деревянных шкантов Ø12 (мм)
• клея по дереву

Чертеж нижнего бруска (три вида)

Чертеж вертикального бруска (три вида)

Справка:
Толщина деревянной оконной коробки складывается: толщина наружной отделки стены + толщина стены + толщина внутренней отделки стены.
Чтобы дождевая вода не попадала между рамой и коробкой, брусок створки должен выступать за фиксирующий элемент.
Для отвода дождевой воды необходимо сделать прорези шириной 12 (мм) в фиксирующем элементе под небольшим наклоном.
Расстояние между прорезями и вертикальными брусками, должно составлять 50…60 (мм).

Таким образом, деревянная оконная коробка, своими руками собирается, а наружные поверхности верхних и вертикальных брусков шлифуются мелкой наждачной бумагой. Вся конструкция пропитывается антисептиком по дереву и покрывается защитным лакокрасочным слоем.

В коробку вставляем оконную раму

Как сделать крышу, рассмотрим в следующей статье.

Заказать чертеж

Поделитесь с друзьями!

kak-cdelat.ru
