Делительная головка удг 160: УДГ-160 головка универсальная делительная. Аналоги, паспорт, схемы, описание, характеристики

Содержание

УДГ-160 головка универсальная делительная. Аналоги, паспорт, схемы, описание, характеристики

Сведения о производителе делительных головок УДГ-160 (УДГ-Д-160)

Разработчиком и изготовителем делительных головок УДГ-160 (УДГ-Д-160) до 1990 года было Ленинградское оптико-механическое объединение ЛОМО.

В настоящее время производство и реализацию универсальных делительных головок УДГ-160 (УДГ-Д-160), УДГ-200 (УДГ-Д-200), УДГ-250 (УДГ-Д-250), УДГ-320 (УДГ-Д-320) осуществляет Производственная компания «Делга», которая была основана в 1990 году на базе — ОАО «ЛОМО».

Продукция, выпускаемая Ленинградским оптико-механическим объединением ЛОМО

УДГ-100 (УДГ Н-100) — универсальная делительная головка 100 (Ø 200)
УДГ-135 (УДГ Н-135) — универсальная делительная головка 135 (Ø 270)
УДГ-160 (УДГ-Д-160) — универсальная делительная головка Ø 160
УДГ-200 (УДГ-Д-200) — универсальная делительная головка Ø 200
УДГ-250 (УДГ-Д-250) — универсальная делительная головка Ø 250

УДГ-160, УДГ-Д-160 головка универсальная делительная.

Назначение, область применения

Делительная головка УДГ-160, УДГ-Д-160 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Обработку деталей с помощью делительной головки УДГ-160 можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки УДГ-160 можно производить следующие операции:

непосредственное деление окружностей на число, являющееся целым делителем 24, т.е. на 2, 3, 4, 6, 8, 12, 24

простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
дифференциальное деление окружностей на число частей от 43 до 400 без интервала
фрезерование спиралей с шагом от 25 до 400 мм
фрезерование зубчатых колес
установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т. д.

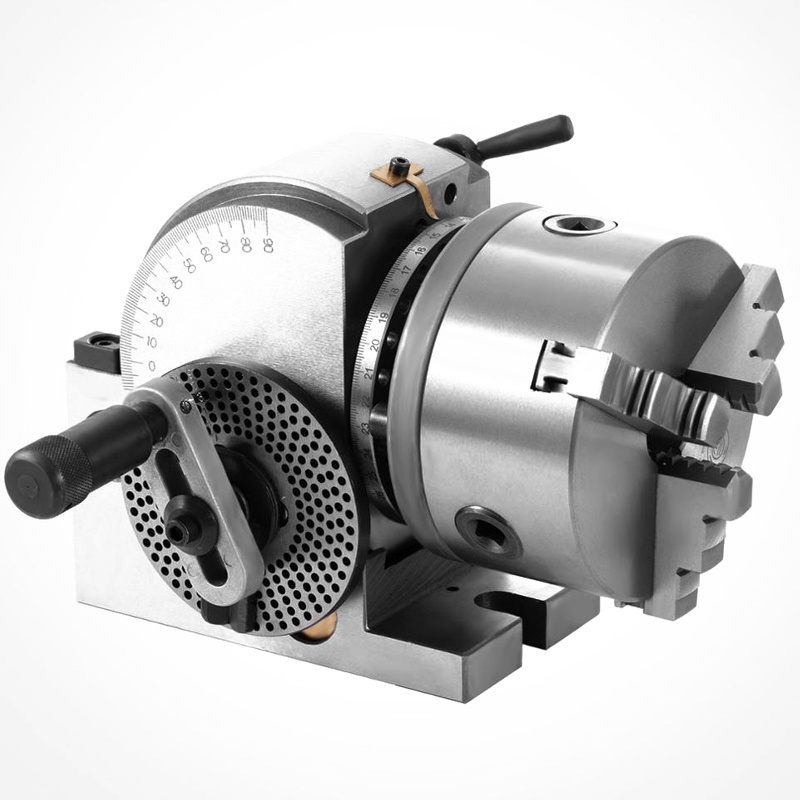

Делительные головки. Общие сведения

Делительные головки служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.

В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части. При нарезании винтовых канавок заготовке сообщаются одновременно непрерывное вращательное и поступательное движения, как, например, при обработке стружечных канавок у сверл, фрез, метчиков, разверток и зенкеров.

Делительные головки служат:

для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

Делительные головки бывают:

Лимбовые с делительными дисками:

универсальные
полууниверсальные
простого деления
непосредственного деления

Безлимбовые делительные головки — (без делительного диска) с зубчатым планетарным механизмом и набором сменных зубчатых колес
Оптические делительные головки — для точных делений и контрольных операций

Обычно делительные головки изготовляют одношпиндельными. Иногда применяют многошпиндельные (двух- и трехшпиндельные) для одновременной обработки соответственно двух или трех заготовок, Безлимбовые делительные головки позволяют производить процесс деления посредством сменных зубчатых колес. При этом рукоятку делительной головки поворачивают на один или несколько полных оборотов. Однако конструкция и кинематическая схема безлимбовых делительных головок значительно сложнее чем лимбовых.

Универсальные делительные головки УДГ-Д

Ранее нашей промышленностью выпускались универсальные делительные головки УДГ Н-100, УДГ Н-135 и УДГ Н-160 с высотой центров H = 100, H = 135 и H = 160 мм.

По стандарту ГОСТ 8615-69 за основной размер делительных головок принят наибольший диаметр обрабатываемой заготовки D. По стандарту принят ряд из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименование моделей УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-400, УДГ-Д-500.

Передаточное отношение червячной пары этих головок 1 : 40 (N=40), т. е. шпиндель головки поворачивается на полный оборот за 40 оборотов рукоятки.

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

Универсальные делительные головки позволяют производить деления обрабатываемых деталей тремя методами: непосредственным, простым и дифференциальным и используются для комплектации фрезерных станков отечественного и зарубежного производства.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольно-фрезерным станкам № 2 (с шириной стола 320 мм) рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D = 250 мм, а к фрезерным станкам № 3 (с шириной стола 400 мм) — делительная головка УДГ-Д-320 и т. д.

Обозначение делительных головок повышенной (П) точности:

УДГ-Д-160 — 7036-0051П
УДГ-Д-200 — 7036-0052П
УДГ-Д-250 — 7036-0053П
УДГ-Д-320 — 7036-0054П
УДГ-Д-400 — 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

УДГ-Д-160А — 7036-0051
УДГ-Д-200А — 7036-0052
УДГ-Д-320А — 7036-0054
УДГ-Д-250А — 7036-0053
УДГ-Д-400А — 7036-0055

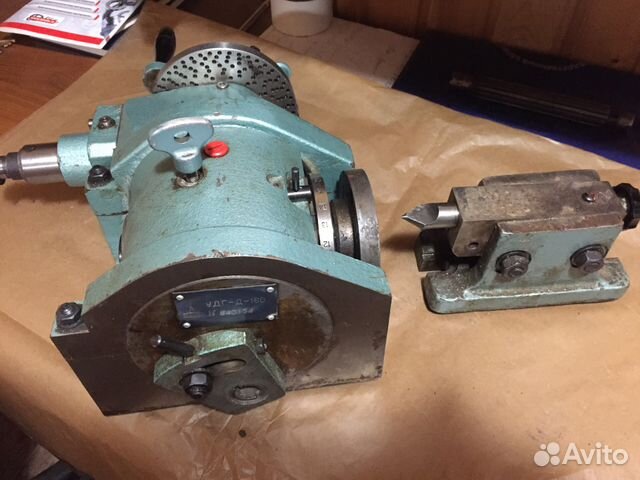

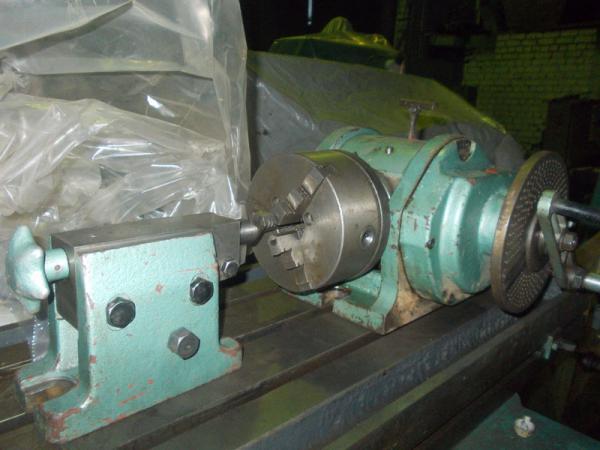

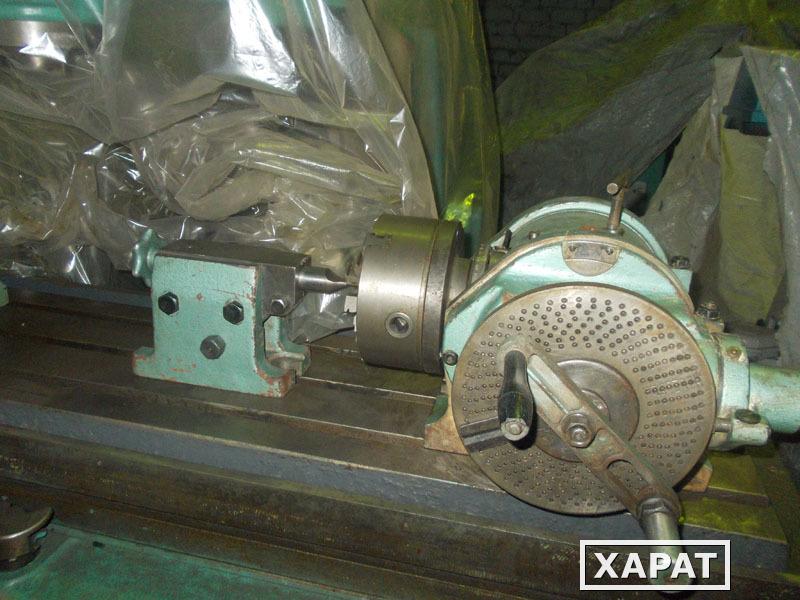

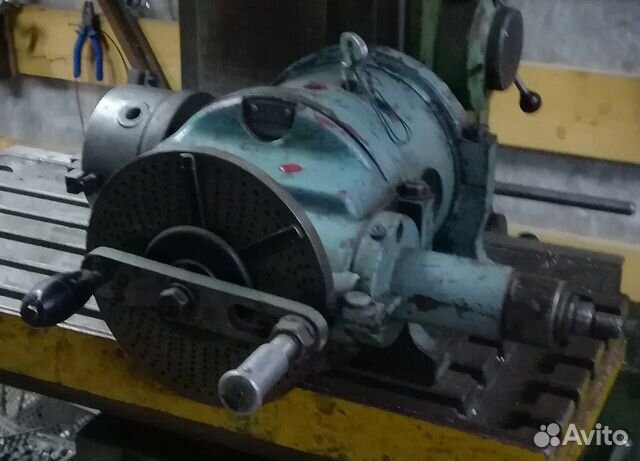

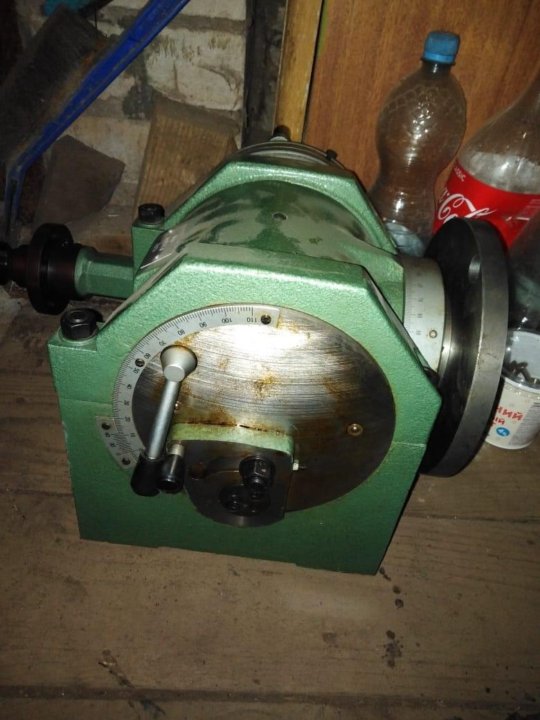

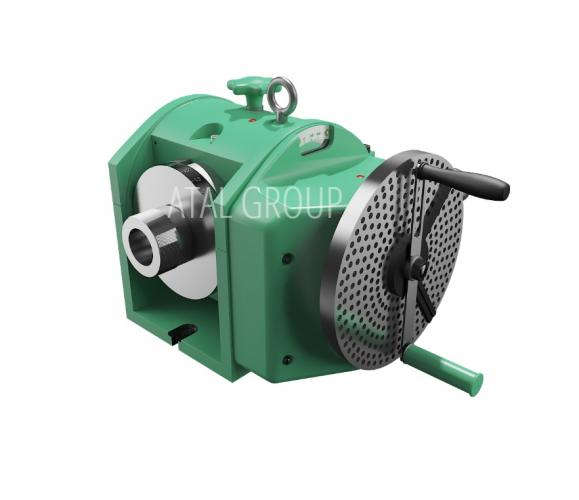

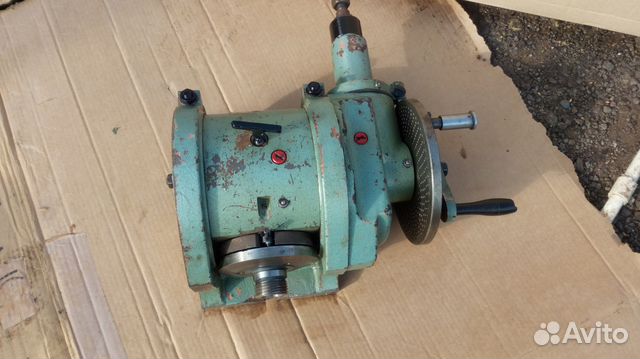

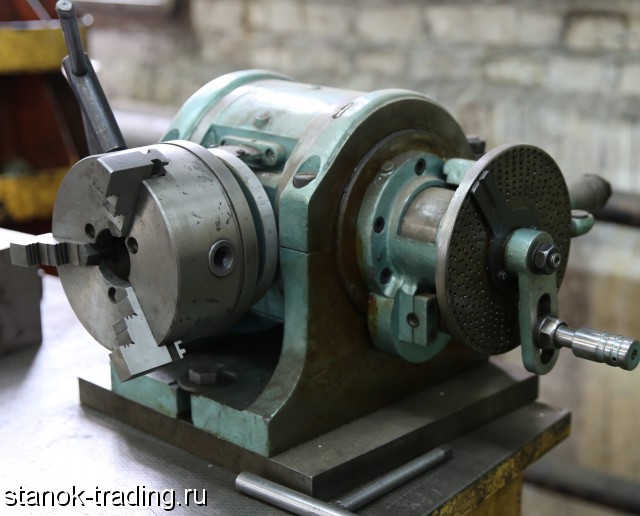

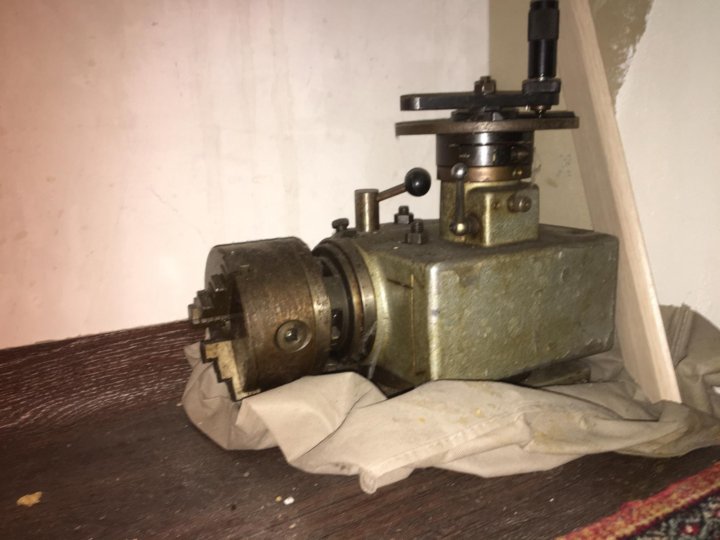

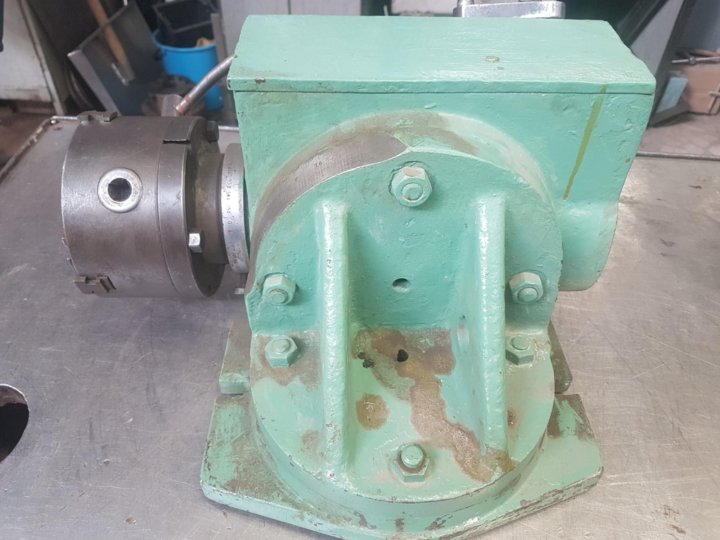

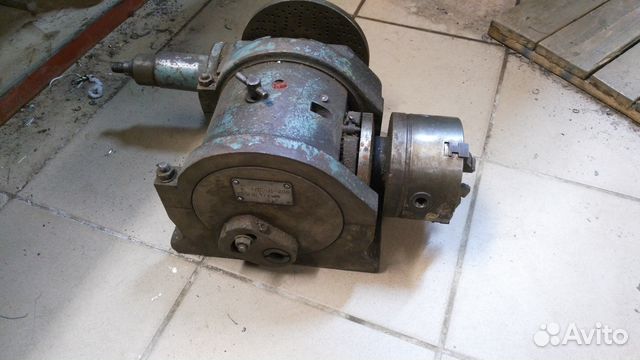

УДГ-160 Общий вид делительной головки

Общий вид универсальной делительной головки УДГ 160

УДГ-Д-160 Конструкция универсальной делительной головки

Конструкция универсальной делительной головки УДГ 160

Конструкция делительной головки УДГ-Д-160

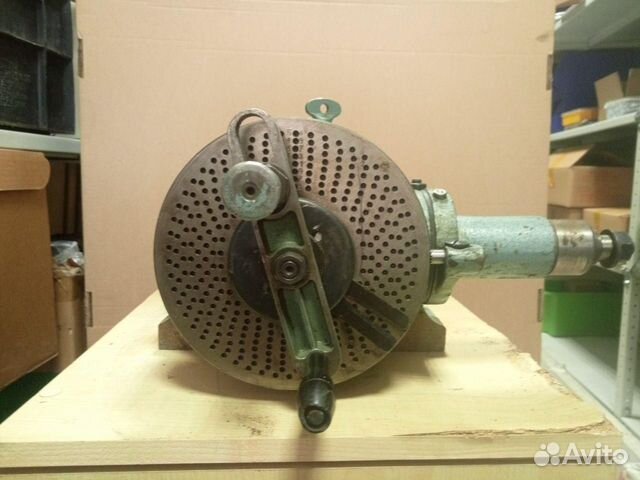

У делительных головок УДГ-160 делительные диски для простого и дифференциального метода деления выполнены двусторонними с глухими отверстиями: на одной стороне диска имеются окружности с числами отверстий 16, 17, 19, 21, 23, 29, 30 и 31, а на другой стороне — 33, 37, 39, 41, 43, 47, 49 и 54.

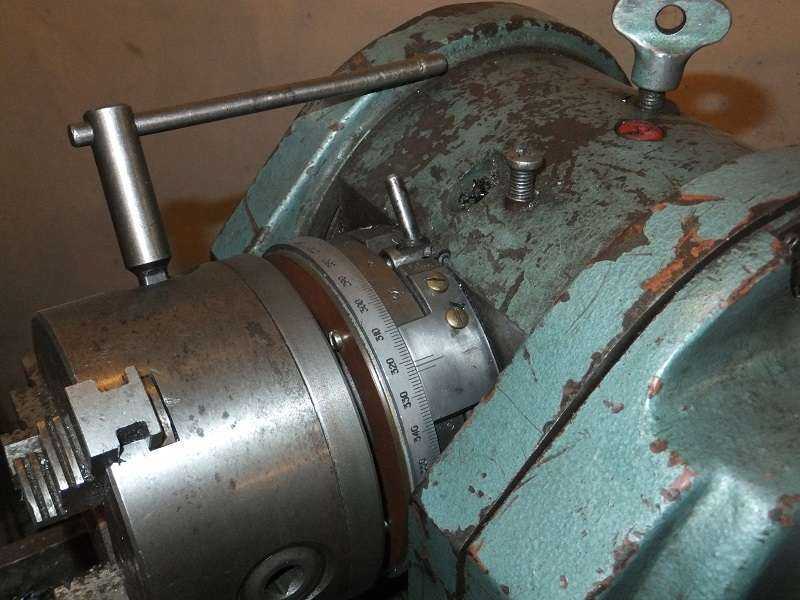

Делительный диск для непосредственного деления выполнен градуированным с ценой деления 1°. Установленный на корпусе головки нониус позволяет производить отсчет угла поворота шпинделя с точностью до 5′.

К делительным головке УДГ-160 прилагаются гитара и сменные зубчатые колеса с числами зубьев: 25, 30, 35, 40 50, 55, 60, 70, 80, 90 и 100.

Для обработки элементов деталей, расположенных на конических поверхностях, например при фрезеровании впадин для образования зубьев конических колес, зенкеров, зенковок и т. п., корпус поворачивается вокруг горизонтальной оси в вертикальной плоскости на заданный угол относительно основания головки.

Делительные головки обычно выпускаются для установки на левом конце рабочего стола. Однако отечественные станкостроительные заводы выпускают делительные головки, рассчитанные на установку с правой стороны стола.

Делительная головка УДГ-Д-160 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

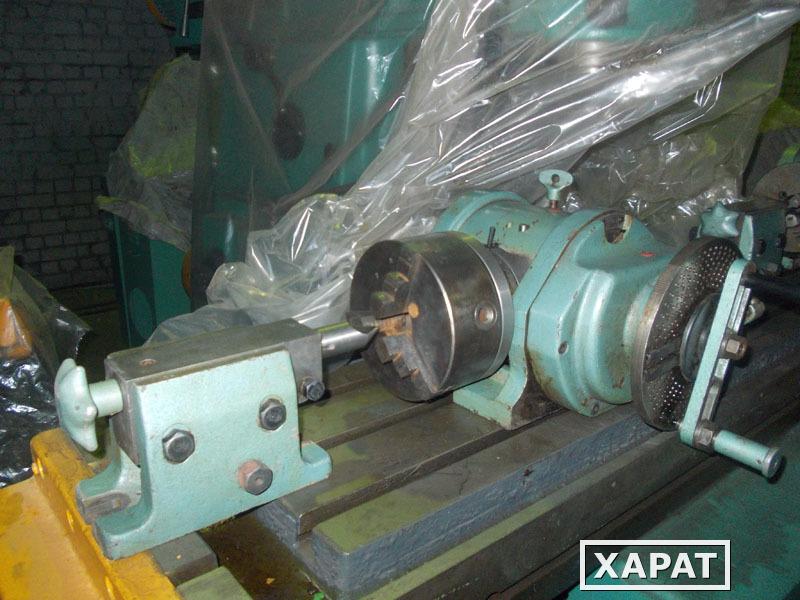

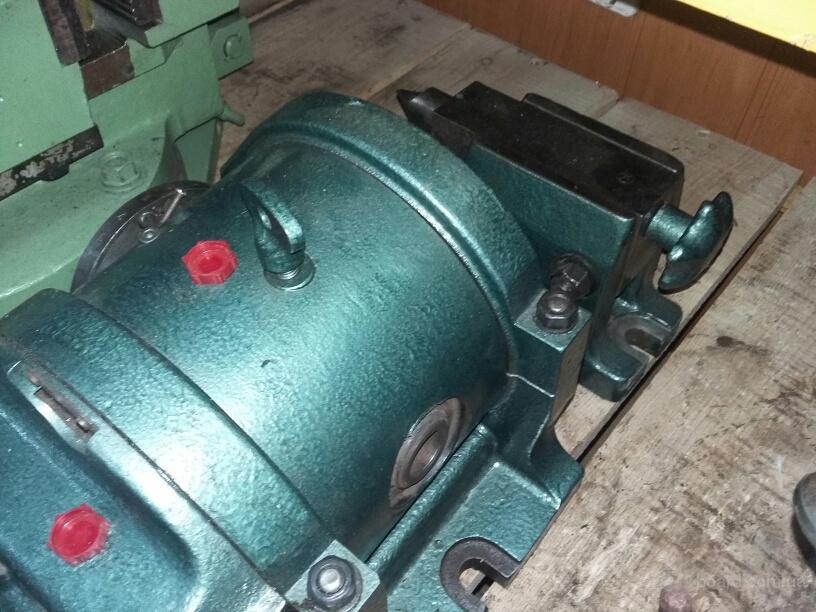

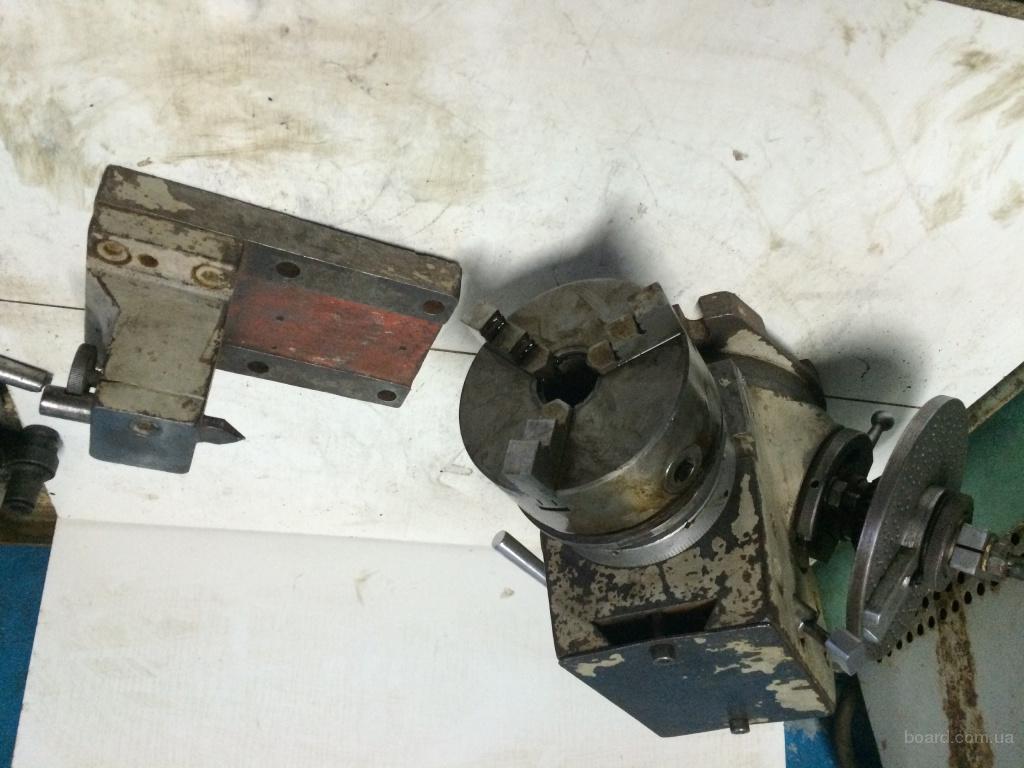

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.

УДГ-160 Расположение органов управления делительной головки

Расположение органов управления делительной головкой УДГ 160

Перечень органов управления делительной головки УДГ-160

2. Рукоятка с фиксатором. Фиксация делительного диска
7. Стопор. Стопорение делительного диска
8. Фиксатор. Фиксация лимба непосредственного деления

19. Гайка. Крепление корпуса головки в основании
23. Зажим. Стопорение шпинделя
24. Рукоятка. Включение и выключение червяка
27. Раздвижной сектор. Отсчет отверстий на делительном диске
36. Маховичок. Перемещение пиноли задней бабки
41. Гайка. Крепление сектора
42. Винт. Крепление поводка
43. Винт. Крепление узла фиксатора делительного диска
44. Хвостовик. Крепление гитары
45. Гайка. Крепление пиноли задней бабки
46. Головка зубчатого валика. Перемещение задней бабки в вертикальном направлении
47. Болт. Крепление корпуса задней бабки
48. Гайка. Крепление планки с рукояткой и фиксатором

УДГ-160 Точки смазки универсальной делительной головки

Точки смазки универсальной делительной головки УДГ 160

I — Вал диска и коническая шестерня. Смазка ежедневно

II — Цилиндрические и конические шестерни. Заливка 100 г масла через крышку
III — Передний подшипник шпинделя. Смазка ежедневно
IV — Червячная пара. Заливка 200 г масла в корпус
V — Задний подшипник шпинделя. Смазка ежедневно
VI — Пиноль и винт задней бабки. Смазка раз в два дня
VII — Вал привода делительной головки. Смазка раз в два дня

УДГ-160 Кинематическая схема универсальной делительной головки

Кинематическая схема универсальной делительной головки УДГ-160

При простом делении вращение шпинделю 1 передается от рукоятки 2 с фиксатором через пару цилиндрических шестерен 3, червяк 4 и червячное колесо 5, расположенное в средней части шпинделя. При этом делительный диск 6 должен быть закреплен с помощью стопора 7, а фиксатор 8 лимба 9 непосредственного деления выключен.

При дифференциальном делении угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 10 гитары 11 и пару конических шестерен 12. Для передачи вращения от шпинделя сменным шестерням гитары применяется оправка 13, на цилиндрической шейке которой устанавливается сменная шестерня 14. При этом делительный диск должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

При нарезании спирали шпиндель получает вращение от ходового винта фрезерного станка через сменные шестерни гитары, пару конических шестерен 12, промежуточный вал 15, цилиндрические шестерни 3, червяк 4 и червячное колесо 5. Делительный диск при этом должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

Порядок работы

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 и 24 части в тех случаях, когда не требуется большой точности.

При непосредственном делении необходимо:

выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, и по штриху на передней втулке шпинделя.

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится при неподвижном делительном диске с помощью рукоятки с фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Дифференциальное деление

Деление окружности на число частей свыше 42, не кратное числу отверстий на делительном диске, можно производить дифференциальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гитары.

Гитара устанавливается на цилиндрический хвостовик, на котором она может быть повернута и закреплена в требуемом положении. Для установки сменных шестерен гитара укомплектована передвижными пальцами и переходными втулками. Для передачи вращения сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного станка и одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного вращения детали с продольным перемещением стола устанавливается гитара с набором сменных шестерен, которые передают вращение от ходового винта станка шпинделю делительной головки.

Читайте также: Производители фрезерных станков в России

Технические характеристики головки УДГ-160

Наименование параметра	УДГ-160	УДГ-200	УДГ-250	УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82	П	П	П	П
Высота центров, мм	85	105	130	165
Наибольший диаметр обрабатываемой детали, мм	160	200	250	320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм	180	235	280	350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град	5	5	5	5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град	95	95	95	95
Диаметр такарного патрона, мм	100	125	160	160
Конус шпинделя	Морзе №2	Морзе №3	Морзе №4	Морзе №5
Резьба рабочего конца шпинделя	М33	М39	М52	М60
Диаметр отверстия шпинделя, мм	14,9	20,2	26,5	38,2
Передаточное отношение червячной пары	1 : 40	1 : 40	1 : 40	1 : 40
Диапазон деления, включая простые числа	2. .400	2..400	2..400	2..400
Диаметр отверстий сменных колес, мм	20х19	20х19	20х19	32х19
Число отверстий делительного диска	16,19,23 30,33,39 49	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31
Число отверстий делительного диска на другой стороне	17,21,29 31,37,41 54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54
Цена деления лимба непосредственного деления, град	15	15	15	15
Модуль сменных шестерен	1,5	1,5	1,5	2,5
Ширина направляющих шпонок, мм	12	14	18	18
Габариты и масса делительной головки
Габаритные размеры основания головки, мм	212 х 156	260 х 180	260 х 180	290 х 234
Масса делительной головки, кг	35,5	50	53,5	101

Список литературы

Головки делительные универсальные УДГ Н-100, УДГ Н-135, УДГ Н-160 Инструкция к пользованию, 1970
Универсальные делительные головки УДГ Д-160, УДГ Д-200, УДГ Д-250, УДГ Д-320, УДГ Д-400 Техническое описание и инструкция по эксплуатации, 1983
Головка делительная универсальная УДГ-Д-160А Паспорт, (ТУ2-024-4475-75)

Теплицкий Б. М. Мазо Г.И. Делительные механизмы, 1974

Связанные ссылки. Дополнительная информация

Универсальная делительная головка типа УДГ. Паспорт

Содержание

1 Назначение.
2 Основные характеристики.
3 Точностные характеристики.
4 Порядок работы.
- 4.1 Прямая разметка (деление)
- 4.2 Простая разметка (деление)
- 4.3 Дифференциальное деление
- 4.4 Фрезерование спиральных канавок.
- 4.5 Фрезерование гипоидной цилиндрической зубчатой передачи
5 Монтаж делительной головки и регулировка.
6 Настройка делительной головки.
7 Правила хранения.
8 Указание мер безопасности.
9 Комплектация.
10 Сведения о консервации.
11 Гарантийные обязательства.

Назначение.

1.1. Универсальная делительная головка типа УДГ предназначена для выполнения работ по обработке детали, связанных с поворотом детали на заданную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах.

1.2. Делительные головки являются важными принадлежностями консольно-фрезерных станков, особенно универсальных, и применяются при необходимости фрезерования граней, пазов, шлицев, зубьев колёс и инструментов, расположенных под определённым углом друг относительно друга. Их можно использовать для простого и дифференциального деления.

1.3. С помощью делительной головки можно производить в центрах, в патроне или на шпиндельной оправке и осуществлять следующие конкретные операции:

простое деление окружностей;
прямое деление окружностей;
дифференциальное деление окружностей без интервала;
фрезерование спиралей;
фрезерование зубчатых колес;
фрезерование спиральных. гипоидных канавок;
установка оси обрабатываемой заготовки под требуемым углом относительно стола станка.

Основные характеристики.

Основной характеристикой делительной головки N является величина обратная передаточному отношению червячной пары. Технические характеристики универсальных делительных головок типа УДГ представлены в табл.1.

Таблица 1 — Технические характеристики универсальных делительных головок

Характеристика	УДГ-160	УДГ-200	УДГ-250	УДГ-320
Наибольший диаметр обрабатываемого изделия, мм	160	200	250	320
Высота центров, мм	80	100	125	160
Диаметр монтажного фланца (размер под шпиндель станка)	36,541	41,275	53,975	53,975
Ширина шпонки, мм	14	14	18	18
Угол поворота шпинделя от горизонтального положения
— вниз от линии центров, град	90	95	95	95
— вверх от линии центров, град	6	5	5	5
Передаточное число червячной передачи	1:40	1:40	1:40	1:40
Крепление в шпиндельном отверстии (конус Морзе)	3	3	4	4
Цена деления нониуса	10”	10”	10”	10”
Модуль сменных зубчатых колес, мм	1,5	1,5	1,5	1,5
Масса,кг (нетто)	36	67	119	125
Масса,кг (брутто)	42	79	132	140
Габариты	544×405×222	616×465×265	536×460×310	710×505×342
Максимальная нагрузка, кг	80	100	130	130

Точностные характеристики.

Универсальная делительная головка осуществляет вращение заготовки с сохранением технологических баз обрабатываемой детали со следующими точностными характеристиками, представленными в табл.2.

Таблица 2 — Точностные характеристики универсальных делительных головок

№пп	Параметр	УДГ160	УДГ200	УДГ250	УДГ320
1	Радиальное биение конической поверхности шпинделя:
	a) у основания конуса	0.010	0.010	0.010	0.010
	b) на расстоянии 300мм от передней части шпинделя	0,015	0.020	0.020	0.020
2	Биение центральной точки	0.010	0.010	0.010	0.010
3	Радиальное биение шпинделя по диаметру	0. 010	0.010	0.010	0.010
	Периодическое осевое скольжение шпинделя	0.010	0.010	0.010	0.010
	Биение передней поверхности шпинделя	0.020	0.020	0.020	0.020
4	Перпендикулярность оси шпинделя опорной поверхности	0,02/300	0,02/300	0,02/300	0,02/300
5	Параллельность штифта к шпиндельной оси	0.010	0.015	0.015	0.015
	Параллельность оси шпинделя к поддерживающей поверхности	0.010	0.015	0.015	0.015
	Отклонение оси шпинделя от Т-обраазнорго паза	0.010	0.015	0.015	0.015
6	Индивидуальная ошибка деления для одного полного оборота	60″	±45″	±45″	±45″
6	Накапливаемая ошибка на любой ¼ окружности шпинделя	70″	1′	1′	1′

Порядок работы.

4.1. Перед началом работы ознакомиться с комплектом технической документации.

4.2. Протереть комплект оборудования, удалить смазку ветошью, смоченной в бензине, насухо протереть тканью.

4.3. Смонтировать на станке делительную голову и соответствующие приспособления. Подготовить станок и оснастке к работе к работе. Выбрать способ разметки.

4.4. Управляющие элементы делительной головки и ее конструкция показаны на рисунке 1 и на рисунке 2.

1 – рукоятка для выключения червячной передачи;

2 – градуированный диск;

3 – рукоятка для блокировки шпинделя;

4 – фиксирующий штифт;

5 – делительная пластина;

6 – блокирующий штифт для делительной пластины;

7 – гайка для регулировки люфта между червяком и червячным колесом;

8 – зубчатый вал.

Делительная головка может работать в нескольких режимах:

Прямая разметка (деление)

При выполнении прямой разметки сначала надо освободить червячную передачу и колесо передачи и затем использовать градуированный диск на передней части шпинделя делительной головки также как линии разметки на корпусе.

После окончания разметки с помощью делительной головки, переходят к фрезерованию, и тогда шпиндель следует заблокировать с помощью рукоятки на шпинделе.

Простая разметка (деление)

Простая разметка (деление) с помощью делительной головки на поверхности заготовки выполняется наиболее часто.

Количество поворотов делительной головки определяется как частное от деления, и вычисляется следующим образом:

n = 40 (кол-во зубьев на зубчатом колесе) / Z (кол-во делений на заготовке)

Следует отметить, что результат деления – не целое число, а дробное. Знаменатель представляет собой количество отверстий в кольце делительной пластины. Если знаменатель не соответствует количеству отверстий в делительной пластине, то деление возможно. Диск перемещается в следующее положение и фиксируется с помощью шпильки.

Если знаменатель дроби не соответствует количеству отверстий в делительной пластине, простое деление не может быть использовано, для этого применяют дифференциальное деление.

Дифференциальное деление

При необходимости, любое количество равных делений может быть получено при использовании метода дифференциального деления. При проведении дифференциального деления сначала разъединить блокирующий стержень делительной пластины от делительной пластины. Вставить оправку в коническое отверстие на заднем конце шпинделя и затем установить сменную зубчатую передачу в оправку. С помощью этой оправки момент передается через сменную зубчатую передачу . Затем вращая рукоятку делительной головки для поворота шпинделя. Шпиндель в свою очередь приводит в движение сменную зубчатую передачу.

При дифференциальном делении расчет сменой зубчатой передачи выглядит следующим образом:

где I – передаточное число сменной зубчатой передачи

X — требуемое значение

Z — количество зубьев сменной зубчатой передачи

A, B, C, D – количество зубьев сменной зубчатой передачи

Выбор требуемого значения X зависит от числа делений Z заготовки. Для определения этого значения сначала выбирается количество отверстий на делительной пластине, или для удобства дробь приводится к любому ее виду, эквивалентное значение которой соответствует количеству отверстий в делительной пластине. Для этого случая значение X иногда либо больше, либо меньше чем число делений Z заготовки, но это значение должно отличаться ненамного, и должно быть как можно ближе к значению Z.

Если X меньше чем Z то результат, подсчитанный по формуле — отрицательный. В этом случае стопорная шпилька должны быть повернута в направлении против направления делительной пластины.

Если X больше чем Z, то результат, подсчитанный по вышеприведенной формуле – положительный. В этом случае направление перемещения стопорной шпильки должно соответствовать направлению делительной пластины.

Подсчет числа поворотов шпильки является таким же что и в случае простого деления, но для дифференциального деления не следует брать действительное значение Z и следует взять допустимое значение X как замену. Расчет ведется по формуле, данной ниже:

n=40/X

Сменить передачу, как показано на рисунке 3.

Фрезерование спиральных канавок.

(Делительная головка УДГ-160 должна быть оснащена креплением сменной передачи.)

При фрезеровании спиральных канавок, фиксирующая шпилька должна быть помещена в отверстие в делительной пластине и делительная пластина должна быть свободной.

Для фрезеровки спиральной канавки правильной формы, стол фрезерного станка до выполнения работы следует устанавливать под эффективным углом и его значение может быть рассчитано по следующей формуле.

где Ψ – угол поворота;

π – 3,14;

D — диаметр заготовки;

T – шаг спиральной канавки;

Передаточное число может быть выражено

где i – измененное передаточное число;

t – шаг фрезеровки;

T — ширина канавки;

a,b,c,d — количество зубьев механизме в зубчатой передаче.

Для фрезеровки левосторонней спирали промежуточное звено зубчатой передачи следует добавить, так что замена компонентов а и d приведет к смене направления. Для фрезерования правосторонней спирали замену компонентов а и d следует произвести так, чтобы направление не изменилось.

Фрезерование гипоидной цилиндрической зубчатой передачи

Операция фрезерования гипоидной цилиндрической зубчатой передачи аналогично нарезанию спиральных канавок, с разницей в выражении данных зубчатой передачи в формуле.

Вычисление изменения передаточного числа зубчатой передачи для фрезерования гипоидных цилиндрических зубьев осуществляется по формуле

где М – стандартный модуль зуба;

β – угол наклона зуба.

Монтаж делительной головки и регулировка.

Точность выполняемых работ при использовании изделия и сроки службы универсальной делительной головки преимущественно зависят от правильности установки.

Недопустимы удары, как во время транспортировки, так и во время эксплуатации.

Установочные размеры делительных головок представлены ниже

Для УДГ-160

Для УДГ-200, УДГ-250, УДГ-320

Рис.

4 Присоединительные размеры делительных головок.

В таблице 3 приведены присоединительные размеры универсальных делительных головок (кроме УДГ-160), обозначенные буквами на рисунке 4

Делительная головка

УДГ-200

162

102

186

116

100

54.7

100

УДГ-250

209

116

224

117

120

125

103

68. 5

34.5

100

125

УДГ-320

209

116

259

152

120

160

103

68.5

34.5

100

160

Настройка делительной головки.

Рис.5. Настройка делительной головки на простое деление

Простое деление на универсальной делительной головке отличается от непосредственного тем, что передача между заготовкой и делительным диском осуществляется через червячную пару, т. е. червяк с заходами и червячное колесо с z_ЧК зубьями. Червячное колесо сидит на шпинделе 1 головки, а червяк — на валу 2 с рукояткой 4, имеющей два движения — D и L. Движение D позволяет соединять рукоятку с делительным лимбом (диском) 5, на обоих торцах которого по ряду концентрических окружностей равномерно располагается определенное число отверстий (делений).

Например, на одной стороне диска есть 16, 17, 19, 21, 23, 29, 30 и 31 отверстия, а на другой — 33, 37, 39, 41, 43, 47, 49 и 54 отверстия. В делительных головках червяк на валу 2 всегда однозаходный, т. е. k — 1, a z_ЧK= 40, 80 или 120. Отношение N = z_ЧK/k называют характеристикой делительной головки. Вал 3 используют в других случаях. Один оборот рукоятки вызовет поворот заготовки на k/z_ЧК= 1/N. При нарезании зубчатого колеса надо сделать п_роборотов рукоятки, т. е.n_р = k/N = 1/z или п_р= N/z.Характеристика головки N = const, a z = var, поэтому обычно n_p не является целым числом. Так, при N = 40, z = 15 получим n_р =40/15 оборота. Настроив рукоятку движением L на окружность с 30 делениями, получим, что для поворота заготовки на 10/15 часть окружности требуется сделать два полных оборота и еще на 20/30 часть, т. е. на 20 делений (отверстий) окружности с 30-ю отверстиями. Головка позволяет при простом делении повернуть заготовку на множество значений 1/z, однако не на все, требующиеся в производстве.

Рис.6. Настройка делительной головки на дифференциальное деление

Дифференциальная настройка головки проводится при выключенном стопоре 6, ограничивающем подвижность лимба 5. Здесь вращение рукоятки 4 также передается (через червячную передачу) шпинделю 1, но одновременно будет вращаться и лимб 5 делительной головки.

Настройка головки заключается в определении числа оборотов рукоятки (как и при простом делении) и от ношения зубьев колес гитары i_Г. Число оборотов рукоятки находят из известного соотношения, заменяя “неудобное” число зубьев близким к нему приближенным — z_np. В рассмотренном выше примере было N = 40; допустим, z = 53. Ясно, что сделать поворот на 40/53 по имеющимся дискам нельзя. Примем z_nр = 50; тогда n_р=N/z_пр=40/50. Если воспользоваться окружностью с 30 отверстиями, то рукоятку нужно будет провернуть на 40/50=24/30 часть окружности, т. е. на 24 деления (отверстия).

Следовательно, при каждом приеме деления на шпинделе будет возникать погрешность

d_шп=(1/z -1/z_пр),

а на рукоятке

d_р=d_шпz_чк/k.

Можно компенсировать эту ошибку дополнительным поворотом лимба, не удерживаемого стопором. Эта компенсация должна произойти за период поворота на 1/z часть окружности, следовательно,

1/z*i_г*i=(1/z-1/z_пр)N,

тогда i_г=N(z_пр-z)/z_пр

В нашем примере i_г=40(50-53)/50=-120/50.

По этой дроби подбираются зубья колес z_a, z_a1, z_b, z_b1, а знак показывает направление дополнительного поворота лимба — в противоположную сторону от основного n_p, уменьшая абсолютный поворот заготовки.

Нарезание винтовых канавок, косозубых колес и т. п. с шагом Р возможно с применением универсальной делительной головки. Настройка здесь заключается в получении поворота заготовок, согласованного с продольной подачей. С этой целью вращение ходового винта продольной подачи стола фрезерного станка используют для вращения шпинделя 1 делительной головки путем соединения валика 3 набором сменных колес, имеющих отношение чисел зубьев i_b=z_cz_d1/(z_c1z_d) с ходовым винтом, имеющим шаг Р_прод продольной подачи. За один оборот заготовки стол должен перемещаться на величину

1 об. заг z_чкii_b=P/P_прод об. винта;

i_в=P/(P_продN)=z_cz_d1/(z_c1z_d),

где Р — шаг винтовой линии;

Р_прод — шаг ходового винта.

Правила хранения.

9.1. Хранить комплект оборудования в заводской упаковке в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С и относите

льной влажности не более 75%.

9.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.

9.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.

Указание мер безопасности.

Во избежание травматизма необходимо придерживаться правил безопасного труда, соблюдать технику безопасности при работе со станками. Делительную головку необходимо надежно крепить на станке в соответствие с требованиями ГОСТ 12.2.009-99. Не проводить измерения на ходу станка, при движении режущего инструмента и при вращении измеряемой детали.

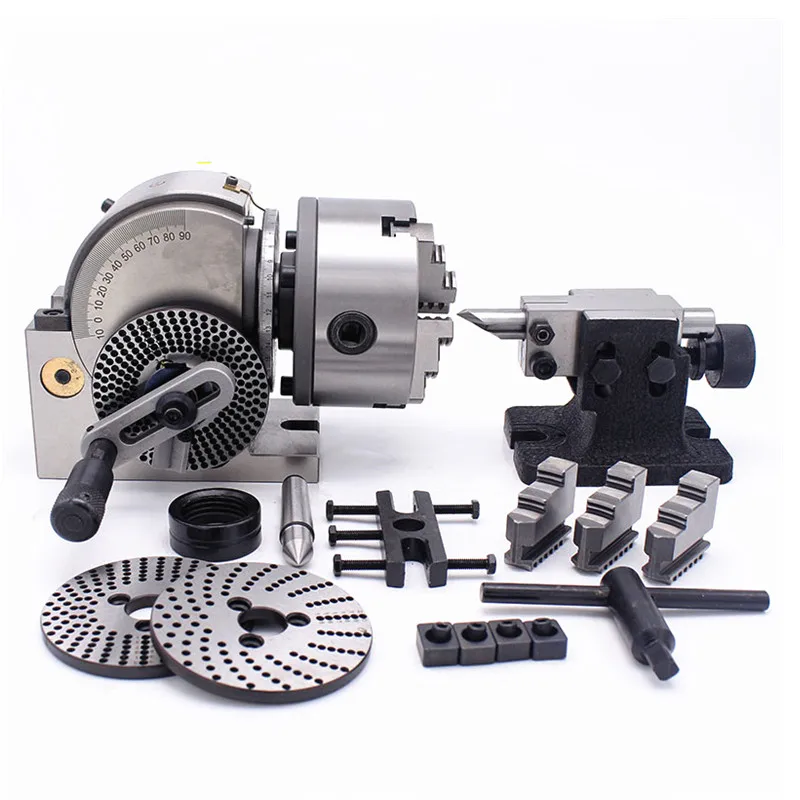

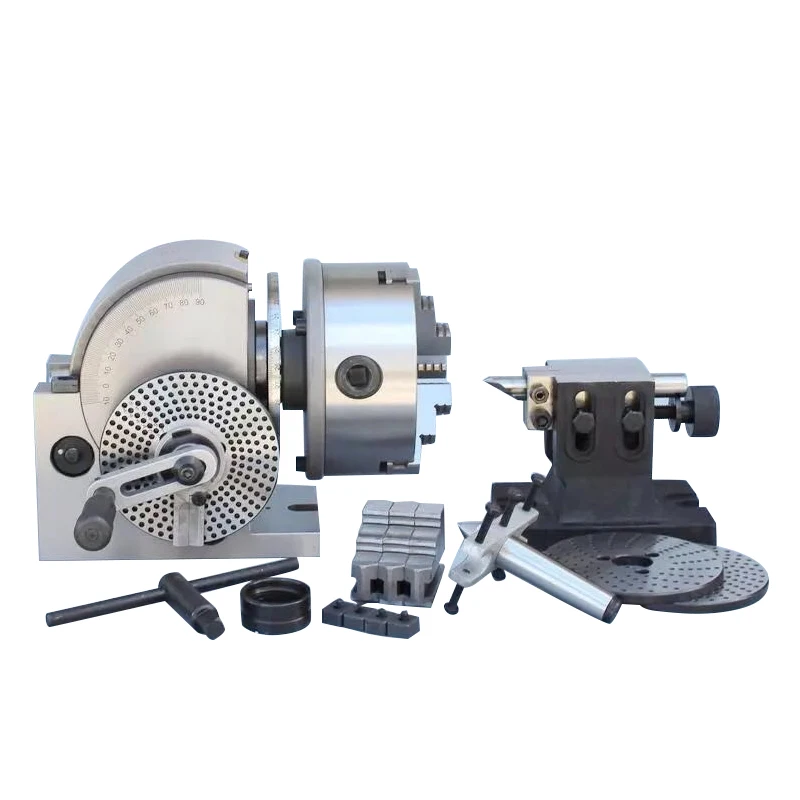

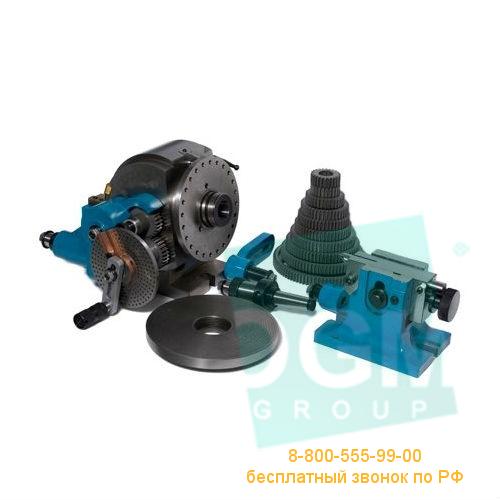

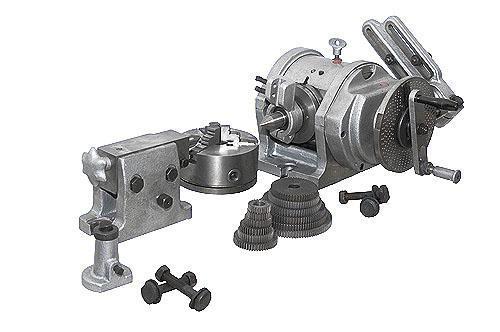

Комплектация.

Универсальная делительная головка — 1 ед.
Задняя бабка – 1 ед.
Устройство крепления зубчатой передачи (кроме УДГ-160) – 1 ед.
Зубчатая передача (кроме УДГ-160) – 1 ед.
Суппорт – 1ед.
Центр токарный – 1 ед.
Кронштейн – 1ед.
Делительная пластина – 1ед.
Трехкулачковый самоцентрирующийся патрон – 1ед.
Техническая документация – 1 комплект.

Сведения о консервации.

10.1. Комплект оборудования универсальной делительной головки типа УДГ подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.

10.2. Срок хранения комплекта без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.

Гарантийные обязательства.

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.

Вверх

Скачать технический паспорт бесплатно можно по ссылке ниже.

Формат: Doc.

Пожалуйста, введите Ваш E-mail, чтобы получить ссылку для скачивания этого файла

Универсальная делительная головка УГД

+7(4812) 67-65-15, 567-085

[email protected]

Универсальная делительная головка УГД

Делительная головка УДГ предназначена для проведения фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других работ, связанные с поворотом детали на заданный угол.

Обработка деталей с помощью делительной головки производится в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки можно производить следующие операции:

непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24
простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
дифференциальное деление окружностей на число частей от 43 до 400 без интервала
фрезерование спиралей с шагом от 25 до 400 мм
фрезерование зубчатых колес
установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т. д.

Категория: Столы поворотные, делительные головки и принадлежности

Описание

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

Обозначение делительных головок повышенной (П) точности:

УДГ-Д-160 — 7036-0051П
УДГ-Д-200 — 7036-0052П
УДГ-Д-250 — 7036-0053П
УДГ-Д-320 — 7036-0054П
УДГ-Д-400 — 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

УДГ-Д-160А — 7036-0051
УДГ-Д-200А — 7036-0052
УДГ-Д-320А — 7036-0054
УДГ-Д-250А — 7036-0053
УДГ-Д-400А — 7036-0055

Наименование параметра	УДГ-160	УДГ-200	УДГ-250	УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82	П, Н	П, Н	П, Н	П, Н
Высота центров, мм	85	105	130	165
Наибольший диаметр обрабатываемой детали, мм	160	200	250	320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм	180	235	280	350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град	5	5	5	5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град	95	95	95	95
Диаметр такарного патрона, мм	100	125	160	160
Конус шпинделя	Морзе №2	Морзе №3	Морзе №4	Морзе №5
Резьба рабочего конца шпинделя	М33	М39	М52	М60
Диаметр отверстия шпинделя, мм	14,9	20,2	26,5	38,2
Передаточное отношение червячной пары	1 : 40	1 : 40	1 : 40	1 : 40
Диапазон деления, включая простые числа	2. .400	2..400	2..400	2..400
Диаметр отверстий сменных колес, мм	20х19	20х19	20х19	32х19
Число отверстий делительного диска	16,19,23 30,33,39 49	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31
Число отверстий делительного диска на другой стороне	17,21,29 31,37,41 54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54
Цена деления лимба непосредственного деления, град	15	15	15	15
Модуль сменных шестерен	1,5	1,5	1,5	2,5
Ширина направляющих шпонок, мм	12	14	18	18
Габариты и масса делительной головки
Габаритные размеры основания головки, мм	212 х 156	260 х 180	260 х 180	290 х 234
Масса делительной головки, кг	35,5	50	53,5	101

УДГ-160 головка универсальная делительная.

Аналоги, паспорт, схемы, описание, характеристики

Делительные головки. Общие сведения

Делительные головки — это приспособление для широкоуниверсальных и консольно-фрезерных станков, которое значительно расширяют их технологические возможности. Их используют при изготовлении различных инструментов (фрез, разверток, зенкеров, метчиков), нормализованных деталей машин (головки болтов, грани гаек, корончатые гайки), при фрезеровании зубчатых колес, звездочек, прорезании пазов и шлицев на торцах (зубчатые муфты) и других деталей.
Делительные головки служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.

Делительные головки служат:

для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

Делительные головки бывают:

Лимбовые с делительными дисками: универсальные
полууниверсальные
простого деления
непосредственного деления

Безлимбовые делительные головки — (без делительного диска) с зубчатым планетарным механизмом и набором сменных зубчатых колес

Оптические делительные головки — для точных делений и контрольных операций

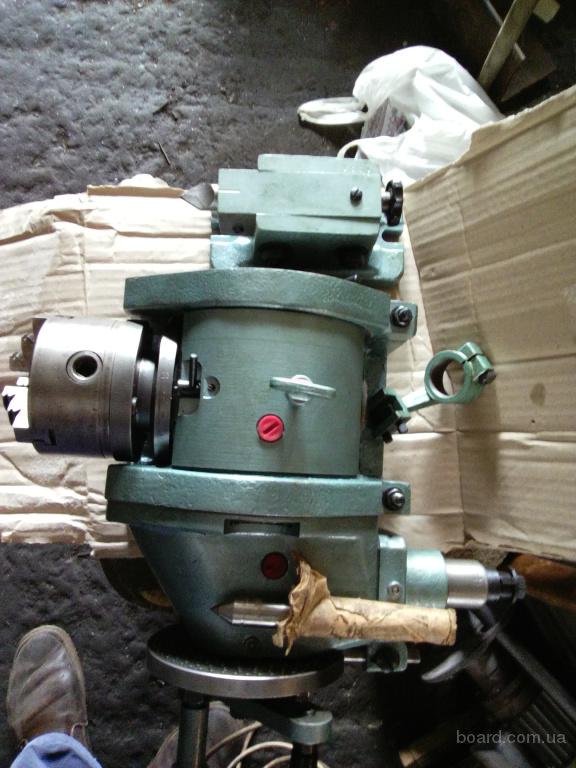

Универсальные делительные головки УДГ-Д-160

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

Обозначение делительных головок повышенной (П) точности:

УДГ-Д-160 — 7036-0051П
УДГ-Д-200 — 7036-0052П
УДГ-Д-250 — 7036-0053П
УДГ-Д-320 — 7036-0054П
УДГ-Д-400 — 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

УДГ-Д-160А — 7036-0051
УДГ-Д-200А — 7036-0052
УДГ-Д-320А — 7036-0054
УДГ-Д-250А — 7036-0053
УДГ-Д-400А — 7036-0055

Сведения о производителе делительных головок УДГ-160 (УДГ-Д-160)

В настоящее время производство и реализацию универсальных делительных головок УДГ-160 (УДГ-Д-160), УДГ-200 (УДГ-Д-200), УДГ-250 (УДГ-Д-250), УДГ-320 (УДГ-Д-320) осуществляет Производственная , которая была основана в 1990 году на базе — ОАО «ЛОМО».

Продукция, выпускаемая Ленинградским оптико-механическим объединением ЛОМО

УДГ-100 (УДГ Н-100)
— универсальная делительная головка 100 (Ø 200)
УДГ-135 (УДГ Н-135)
— универсальная делительная головка 135 (Ø 270)
УДГ-160 (УДГ-Д-160)
— универсальная делительная головка Ø 160
УДГ-200 (УДГ-Д-200)
— универсальная делительная головка Ø 200
УДГ-250 (УДГ-Д-250)
— универсальная делительная головка Ø 250

Универсальные делительные головки удг 160, удг 250, удг 200, удг 320

УДГ-160, УДГ-Д-160 головка универсальная делительная. Назначение, область применения

С помощью универсальной делительной головки УДГ-160 можно производить следующие операции:

непосредственное деление окружностей на число, являющееся целым делителем 24, т. е. на 2, 3, 4, 6, 8, 12, 24
простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
дифференциальное деление окружностей на число частей от 43 до 400 без интервала
фрезерование спиралей с шагом от 25 до 400 мм
фрезерование зубчатых колес
установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.

Делительные головки. Общие сведения

Делительные головки служат:

для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка
для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)
для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

Делительные головки бывают:

Лимбовые с делительными дисками:
универсальные
полууниверсальные
простого деления
непосредственного деления

Оптические делительные головки — для точных делений и контрольных операций

Универсальные делительные головки УДГ-Д

Ранее нашей промышленностью выпускались универсальные делительные головки УДГ Н-100, УДГ Н-135 и УДГ Н-160 с высотой центров H = 100, H = 135 и H = 160 мм.
По стандарту ГОСТ 8615-69 за основной размер делительных головок принят наибольший диаметр обрабатываемой заготовки D. По стандарту принят ряд из шести типоразмеров головок D = 160; 200; 250; 320; 400 и 500 мм. Наименование моделей УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-400, УДГ-Д-500.

Диапазон деления окружности заготовки до 400 частей, включая простые числа.

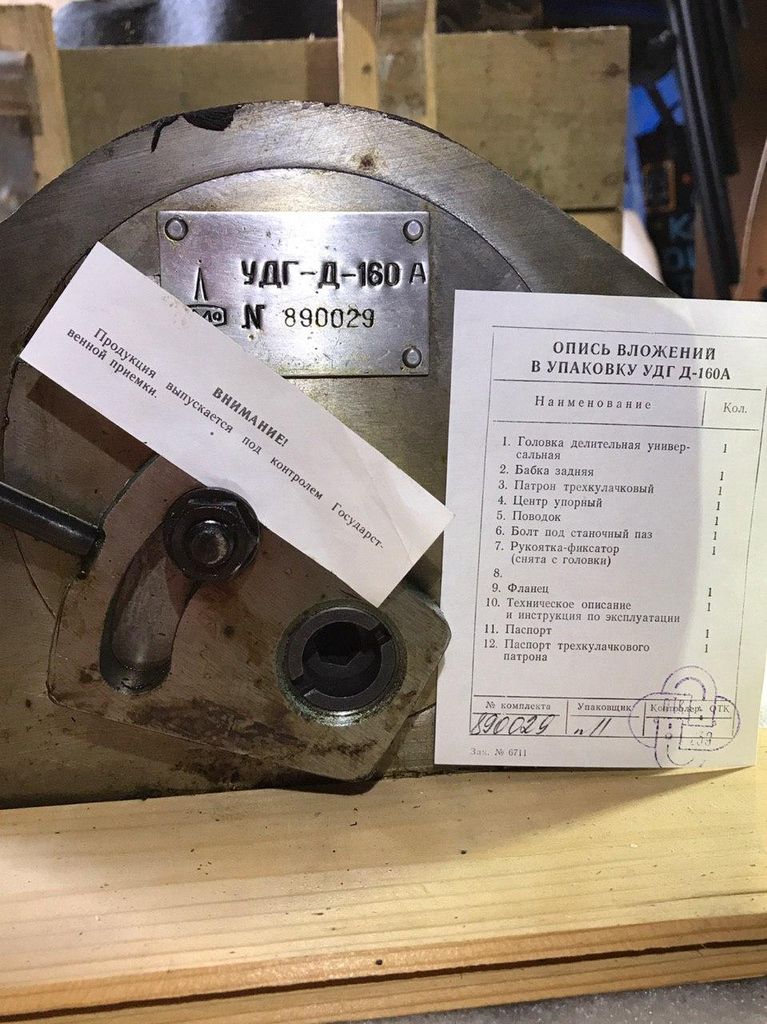

Обозначение делительных головок повышенной (П) точности:

УДГ-Д-160 — 7036-0051П
УДГ-Д-200 — 7036-0052П
УДГ-Д-250 — 7036-0053П
УДГ-Д-320 — 7036-0054П
УДГ-Д-400 — 7036-0055П

Обозначение делительных головок нормальной (Н) точности:

УДГ-Д-160А — 7036-0051
УДГ-Д-200А — 7036-0052
УДГ-Д-320А — 7036-0054
УДГ-Д-250А — 7036-0053
УДГ-Д-400А — 7036-0055

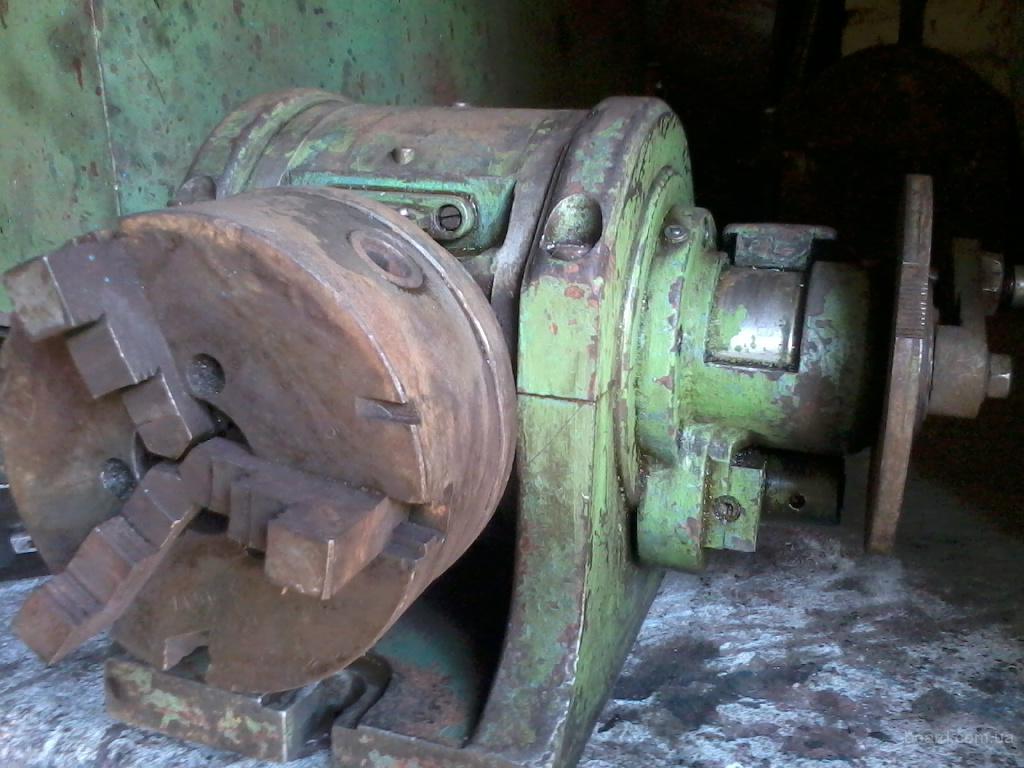

Универсальная делительная головка УДГ-Д-160 применяется с универсальными и горизонтально-фрезерными станками и применяется для различных работ при металлообработке. Различают основной комплект поставки и дополнительный (принадлежности в виде гитары и комплекта шестерен), масса 35,5 кг, диаметр применяемого патрона 100 мм, наибольший диаметр обрабатываемой детали 160 мм.

Делительные головки являются принадлежностями консольно-фрезерных станков, они значительно расширяют их технологические возможности. Основным назначением головок является поворот заготовки на заданные равные или неравные углы.

К простейшим видам работ, выполняемых с применением делительных головок, относятся: фрезерование многогранников, канавок различного профиля на цилиндрических, конических и торцевых поверхностях, фрезерование винтовых канавок, скосов под необходимыми углами. с их помощью можно производить разметку заготовок. Различают следующие виды делительных головок: простые, универсальные и оптические. По числу шпинделей могут быть одношпиндельными и многошпиндельными. Последние широко применяются в массовом и крупносерийном производствах при изготовлении больших партий одинаковых деталей.

Простые делительные головки имеют несложную конструкцию. Они позволяют осуществить поворот заготовки на заданное ограниченное число делений при помощи делительного диска с определенным числом пазов на наружном диаметре, который закреплен на заднем конце шпинделя. Поворот заготовки на заданное число делений производится непосредственным поворотом делительного диска относительно фиксатора, связанного с рукояткой.

Универсальные делительные головки изготавливаются пяти моделей: УДГ Д-160, УДГ Д-200, УДГ Д-250, УДГ Д-320 (160Н), УДГ Д-400. Цифра, стоящая после буквы Д, показывает наибольший диаметр обрабатываемой заготовки с применением делительной головки, когда ось шпинделя расположена горизонтально. Универсальные делительные головки позволяют делить окружность на любое число частей (до 400 включетельно) и поэтому в производстве нашли широкое применение.

При помощи универсальных делитедьных головок (УДГ) можно:

-периодически поворачивать заготовку вокруг ее оси на заданное число делений (равные и неравные части) ;

-устанавливать ось обрабатываемых деталей под заданным углом к горизонтальной плоскости;

-непрерывно вращать заготовку в процессе фрезерования винтовых канавок;

-производить разметку заготовок.

Техническая характеристика универсальных делительных головок

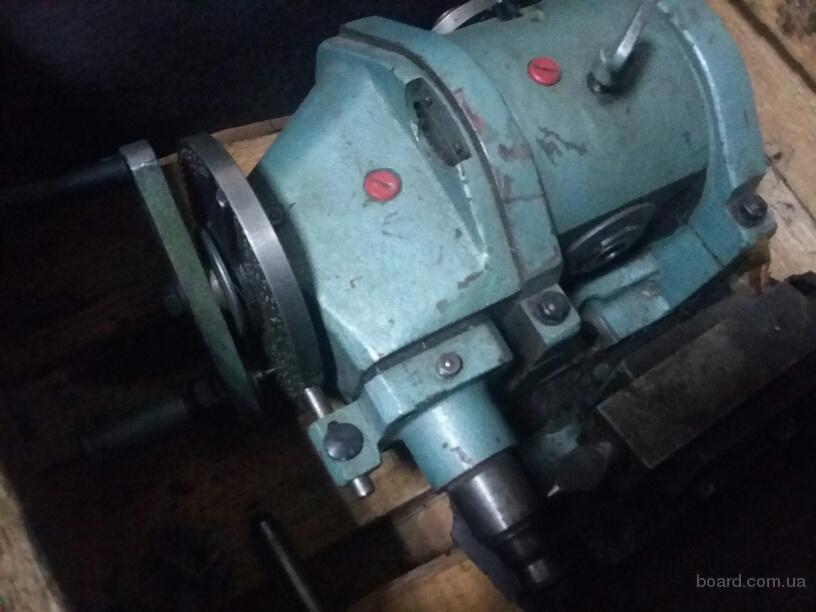

Универсальная делительная головка удг 160, удг 250, удг 200, УДГ 320 — неотъемлемая принадлежность фрезерного станка. Как и к станкам к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности.

Универсальные делительные головки типа УДГ-Д применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ. См. также Универсальные делительные головки ( Делительные головки ).


		УДГ 160
1. Высота центров	85 (3 11/32″)
2. Диаметр отверстия полного шпинделя, мм	14,9 (19/32″)
3. Резьба рабочего конца шпинделя	М33х2
4. Конус Морзе шпинделя передний	2
5. Наибольший диаметр обрабатываемой детали, мм	160 (6 5/16″)
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	180 (7 3/32″)
9. Габаритные размеры основания, мм	212х156 (8&nbsp11/32″)
10. Масса, кг	35,5
11. Токарный патрон	диаметр 100

УДГ 200
1. Высота центров	105 (4 9/64″)
2. Диаметр отверстия полного шпинделя, мм	20,2 (51/64″)
3. Резьба рабочего конца шпинделя	М39х3
4. Конус Морзе шпинделя передний	3
5. Наибольший диаметр обрабатываемой детали, мм	200 (7 1/8″)
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	235 (9 1/4″)
9. Габаритные размеры основания, мм	260х180 (10&nbsp15/64″x7&nbsp3/32″)
10. Масса, кг	50,0
11. Токарный патрон	диаметр 125

УДГ 250
1. Высота центров	130 (5 1/8″)
2. Диаметр отверстия полного шпинделя, мм	26,5 (1 3/64″)
3. Резьба рабочего конца шпинделя	М52х3
4. Конус Морзе шпинделя передний	4
5. Наибольший диаметр обрабатываемой детали, мм	250 (9 27/32″)
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	280 (11 1/32″)
9. Габаритные размеры основания, мм	290х234 (11&nbsp7/6″x9&nbsp3/16″)
10. Масса, кг	53,5
11. Токарный патрон	диаметр 160

УДГ 320
1. Высота центров	165 (6 1/2″)
2. Диаметр отверстия полного шпинделя, мм
3. Резьба рабочего конца шпинделя	М60х4
4. Конус Морзе шпинделя передний	5
5. Наибольший диаметр обрабатываемой детали, мм	320 (12 19/32″)
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	350 (13 49/64″)
9. Габаритные размеры основания, мм	290х234 (11&nbsp7/6″x9&nbsp3/16″)
10. Масса, кг	101,0
11. Токарный патрон	диаметр 160

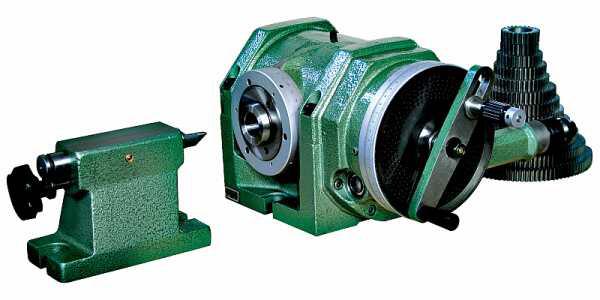

Комплект принадлежностей УДГ Принадлежности универсальной делительной головки УДГ-Д-250 (УДГ-Д-250-А) предназначены для дифференциального деления и фрезерования спиральных канавок.
1. Люнет	1
2. Гитара для дифференциального деления	1
3. Гитара для нарезания спирали	1
4. Оправка для дифференциального деления	1
5. Колеса зубчатые: &nbspz=25; m=1,5 &nbspz=30; m=1,5 &nbspz=35; m=1,5 &nbspz=40; m=1,5 &nbspz=50; m=1,5 &nbspz=55; m=1,5 &nbspz=60; m=1,5 &nbspz=70; m=1,5 &nbspz=80; m=1,5 &nbspz=90; m=1,5 &nbspz=100; m=1,5	2 1 1 1 1 1 1 1 1 1 1
6. Паспорт принадлежностей универсальной делительной головки	1

Параметры	УДГ Д-160	УДГ Д-200	УДГ Д-250	УДГ Д-320	УДГ Д-400
Наибольший диаметр обрабатываемой заготовки, мм	160	200	250	320	400
Расстояние от основания головки до торца шпинделя при его вертикальном положении не более, мм	180	235	280	350	450
Конус шпинделя под центр	Морзе №2	№3	№4	№5	№6
Резьба переднего концашпинделя	М33х2	М39х3	М52х3	М60х4	М76х6
Передаточное отношение червячной передачи	1:40	1:40	1:40	1:40	1:40
Число отверстий делительного диска: на одной стороне	16,19,23,30,33,39,49	16,17,19,21,23,29,30,31
на другой стороне	17,21,29,31,37,41,54	33,37,39,41,43,47,49,54
Ширина направляющей шпонки, входящей в паз стола станка	12	14	18	18	22
Габаритные размеры основания не более, мм	212х156	260х180	260х180	290х234	290х234
Масса, кг	35,5	50,0	53,5	101,0	106,0

На универсальных делительных головках возможны три метода деления: непосредственный, простой и дифференциальный.

Обращайтесь к нашим специалистам за консультацией.

Конструкция делительной головки УДГ-Д-160

Задняя бабка

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

Люнет

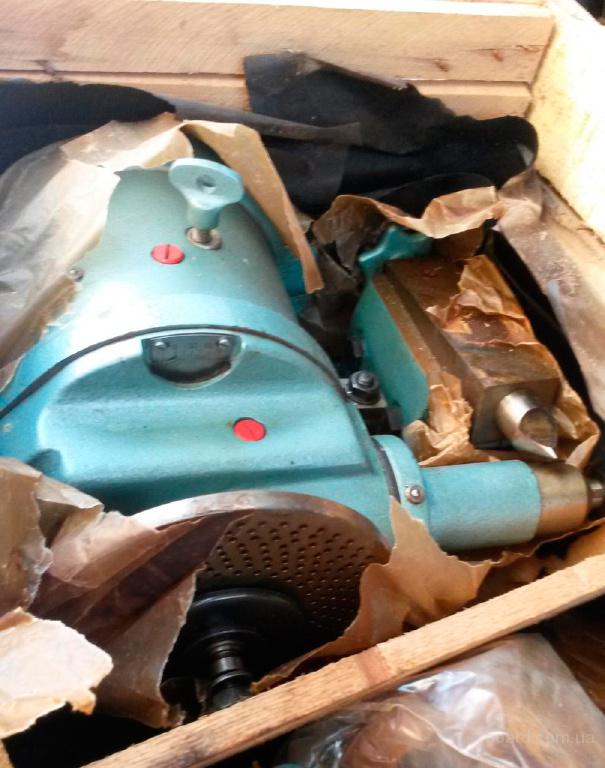

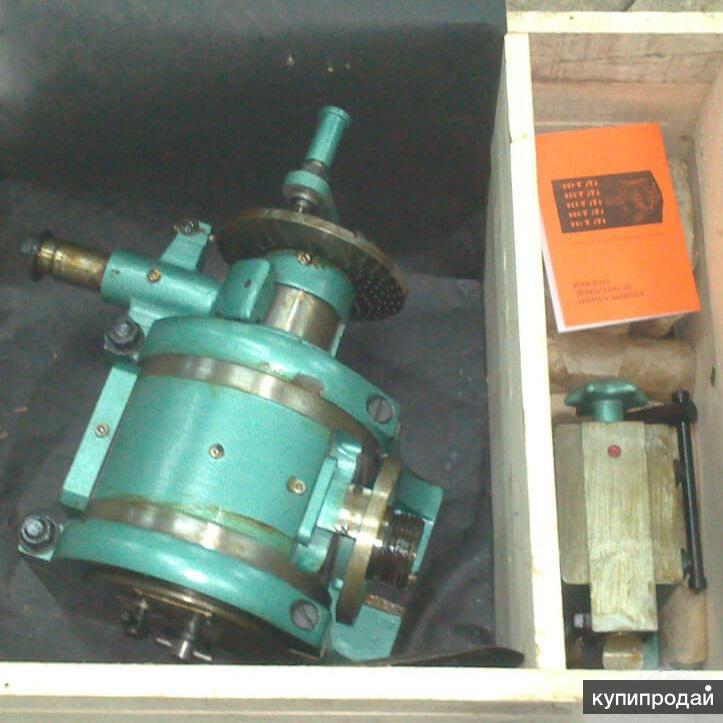

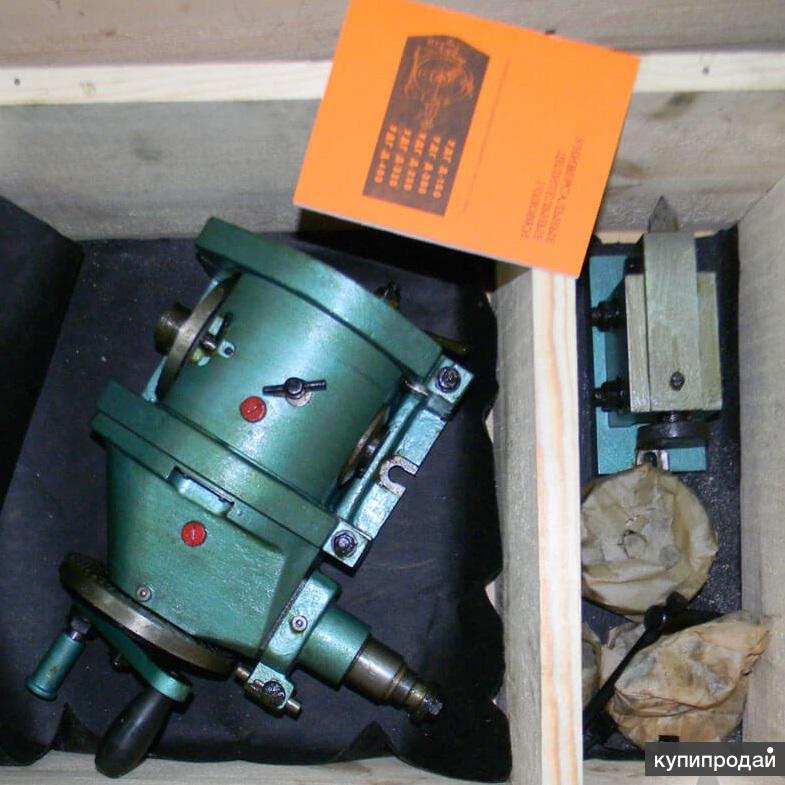

Распаковка и установка делительной головки

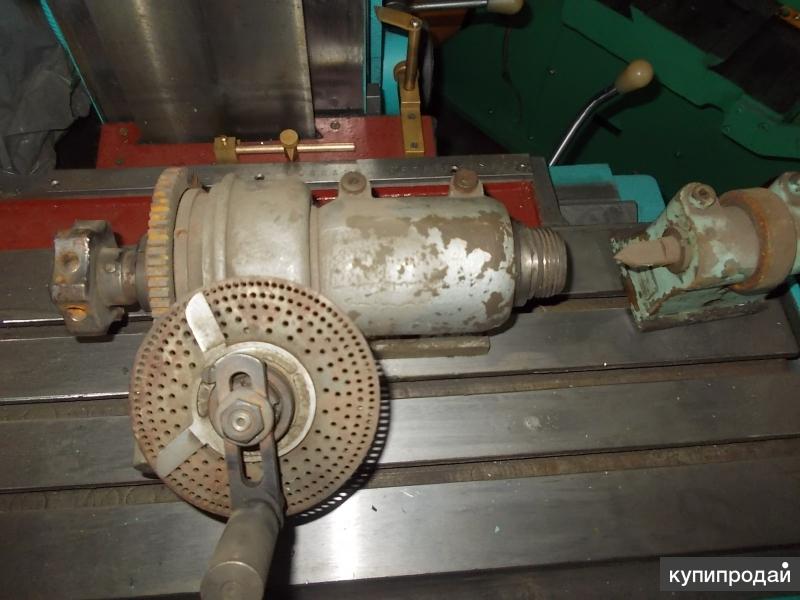

Общий вид универсальной делительной головки УДГ 100

Установка универсальной делительной головки УДГ 100

При распаковке делительной головки нужно соблюдать осторожность.

После распаковки нужно бензином удалить антикоррозийную смазку, осмотреть и проверить узлы схемы управления, смазать все трущиеся части (согласно табл. 1 для делительных головок УДГ Н-135 и Н-160 и табл. 2 для делительной головки УДГ Н-100) маслом индустриальное «20» (ГОСТ 1707—51) и в дальнейшем смазывать их ежедневно.

Сменные шестерни и пальцы гитар смазывают при настройке на дифференциальное деление или при фрезеровании спиральных канавок. При развороте корпуса делительной головки, т. е. при установке шпинделя под углом, условия смазки червячной пары ухудшаются, поэтому в процессе работы ее нужно смазывать чаще.

Для установки делительной головки на станок необходимо:

1. Очистить от грязи стол станка и опорные плоскости делительной головки и задней бабаки.

2. Закрепить делительную головку в среднем пазу стола с правой стороны.

3. С помощью индикатора или рейсмуса проверить по горизонтальной и вертикальной образующим оправки параллельность шпинделя делительной головки столу станка.

4. Закрепить заднюю бабку в положении, соответствующем длине обрабатываемой детали.

5. Выровнять центр задней бабки по центру делительной головки.

6. Установить фрезу по оси делительной головки и задней бабки.

7. Установить рукоятку-фиксатор на требуемую окружность делительного диска.

8. Установить сектор на требуемое количество отверстий (промежутков).

9. Освободить зажим шпинделя.

10. Смазать делительную головку и заднюю бабку маслом.

11. При работе с трехкулачковым патроном привернуть его к планшайбе тремя прилагаемыми к нему винтами.

УДГ-160 Расположение органов управления делительной головки

Расположение органов управления делительной головкой УДГ 160

Перечень органов управления делительной головки УДГ-160

2. Рукоятка с фиксатором. Фиксация делительного диска
7. Стопор. Стопорение делительного диска
8. Фиксатор. Фиксация лимба непосредственного деления
19. Гайка. Крепление корпуса головки в основании
23. Зажим. Стопорение шпинделя
24. Рукоятка. Включение и выключение червяка
27. Раздвижной сектор. Отсчет отверстий на делительном диске
36. Маховичок. Перемещение пиноли задней бабки
41. Гайка. Крепление сектора
42. Винт. Крепление поводка
43. Винт. Крепление узла фиксатора делительного диска
44. Хвостовик. Крепление гитары
45. Гайка. Крепление пиноли задней бабки
46. Головка зубчатого валика. Перемещение задней бабки в вертикальном направлении
47. Болт. Крепление корпуса задней бабки
48. Гайка. Крепление планки с рукояткой и фиксатором

УДГ-160 Точки смазки универсальной делительной головки

Точки смазки универсальной делительной головки УДГ 160

I — Вал диска и коническая шестерня. Смазка ежедневно
II — Цилиндрические и конические шестерни. Заливка 100 г масла через крышку
III — Передний подшипник шпинделя. Смазка ежедневно
IV — Червячная пара. Заливка 200 г масла в корпус
V — Задний подшипник шпинделя. Смазка ежедневно
VI — Пиноль и винт задней бабки. Смазка раз в два дня
VII — Вал привода делительной головки. Смазка раз в два дня

УДГ-160 Кинематическая схема универсальной делительной головки

Кинематическая схема универсальной делительной головки УДГ-160

Кинематическая схема универсальной делительной головки показана на рис. 1.

Кинематическая схема универсальной делительной головки УДГ 100

При простом делении вращение шпинделю 1 передается от рукоятки-фиксатора 2 делительного диска 3 через цилиндрические шестерни 4, 5, вал 6, червяк 7 и червячную шестерню 8, сидящую на шпинделе.

При дифференциальном делении угол поворота шпинделя определяется величиной поворота рукоятки-фиксатора относительно делительного диска и величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 9 гитары 10. Для передачи вращения от шпинделя сменным шестерням гитары применяется оправка 11, на цилиндрической шейке которой устанавливается сменная шестерня 12.

При нарезании спирали шпиндель получает вращение от ходового винта фрезерного станка через сменные шестерни гитары, пару конических шестерен 13, на котором установлен корпус 20. Корпус лежит на цапфах и может поворачиваться в вертикальной плоскости; максимальный угол поворота корпуса вниз 5° вверх 95°. Отсчет углов поворота производится по шкале 21 и нониусу 22. В требуемом положении корпус закрепляется стяжными полудугами 23 (рис. 3) при помощи гаек 24.

Шпиндель делительной головки — полый; переднее отверстие его, расточенное на конус Морзе, служит для установки центра или шпиндельной оправки, в заднее коническое отверстие вставляется оправка для дифференциального деления. Передний конец шпинделя имеет резьбу для крепления планшайбы с самоцентрирующим патроном. На шпинделе с помощью шпонки закреплены червячная шестерня и тормозное кольцо.

В требуемом положении шпиндель закрепляется зажимом, состоящим из винта, рукоятки 25, пальца и латунного вкладыша. При повороте рукоятки по часовой стрелке палец и вкладыш перемещаются и нажимают тормозное кольцо, которого плотно надето на шпиндель.

В результате шпиндель застопоривается. При вращении рукоятки против часовой стрелки зажим ослабляется и шпиндель можно свободно повернуть.

В зацеплении с червячной шестерней находится однозаходный червяк. Червячный валик помещен в ванночку, расположенную о нижней части корпуса делительной головки и вращается в двух подшипниках. К передней стенке ванночки винтами прикреплена колодка с плунжером, в который входит конец эксцентричного валика с рукояткой 26. При повороте валика на 180° ванночка с червяком опускается и червяк выключается из зацепления с червячной шестерней. Поворот эксцентричного валика ограничивается шайбой и фиксируется шариком с пружиной. Перемещения червячного валика в продольном направлении ограничены торцами цапфы 27 (рис. 2). в которые упираются с одной стороны торец валика, с другой — гайка, закрепленная на валике винтом.

В фланцевой коробке, прикрепленной винтами к корпусу делительной головки, расположены валик, пара цилиндрических и пара конических шестерен, посредством которых вращение передается валику червяка. На втулке одной из конических шестерен установлен делительный диск 3 с шестнадцатью рядами отверстий. На конце валика укреплена рукоятка-фиксатор 2. Для быстрого отсчета требуемого количества отверстии на диске имеется раздвижной сектор 28. От самопроизвольного поворота делительный диск удерживается стопором на кронштейне 29.

Для определения угла поворота шпинделя служит лимб непосредственного деления 30 с нониусом 31. Лимб укреплен на переднем конце шпинделя и проградуирован на 360°. Нониус укреплен на кронштейне 32.

Для правильной установки делительной головки на столе фрезерного станка в нижней части ее основания имеется паз, в котором винтами крепятся два направляющих сухаря. Выступающими частями сухари входят в паз стола, тем самым обеспечивается параллельность оси шпинделя оси стола. Делительная головка крепится двумя Т-образными болтами с гайками.

Конструкция делительной головки УДГ Н-100 отличается от конструкции делительных головок УДГ Н-135 и УДГ Н-160 следующим: основание цельное: корпус смонтирован на шейках боковых крышек, стянутых болтами; шпиндель стопорится введением клина в распорные кольца; червяк включается эксцентриковой втулкой, делительный диск с промежуточным валом наклонен к опорной плоскости основания Задняя бабка служит для крепления обрабатываемой детали. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях.

В основании 33 расположен корпус 34, который штифтом соединен с рейкой. Вращая головку зубчатого валика, можно перемещать корпус вверх и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Пиноль 35 перемещается вращением маховичка 36 и зажимается гайкой 37.

На опорной плоскости основания имеются два направляющих сухаря, выверенных относительно оси пиноли. Сухари обеспечивают совпадение центров делительной головки и задней бабки при их установке на стол станка.

Люнет служит дополнительной опорой при обработке длинных и тонких деталей. Он состоит из корпуса 38, в котором расположен винт, перемещающийся с помощью гайки 39. Винт имеет призматическую головку 40. с помощью стопорного винта 41 ее можно закреплять на требуемой высоте.

Задняя стойка для делительной головки УДГ Н-100 поставляется по особому заказу и применяется при фрезеровании конических разверток и деталей с конусной поверхностью. Корпус с пинолью можно перемещать в вертикальной и горизонтальной плоскостях. Пиноль в корпусе перемещается по оси с помощью маховичка 42 (рис. 4) и закрепляется винтом 43. Перемещение корпуса с пинолью по стойке производится с помощью маховичка 44, угол поворота корпуса определяется по лимбу, в нужном положении корпус закрепляется гайкой 45.

Порядок работы

Непосредственное деление

При непосредственном делении необходимо:

выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
освободить от зацепления фиксатор лимба непосредственного деления

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Дифференциальное деление

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Методика работы с делительной головкой УДГ Н-100

Схема управления универсальной делительной головки УДГ 100

Для работы с универсальной делительной головкой необходимо прежде всего усвоить схему управления (рис. 4. 5). объяснение которой дано в табл. 3.

Регулировка зацепления червячной пары в делительных головках УДГ Н-135 и УДГ H-160

Зазор, образовавшийся вследствие износа червячной пары, может явиться источником погрешности при работе с делительной головкой. Поэтому важно своевременно производить регулировку зацепления червячной

При образовании зазора в осевом направлении необходимо поворотом рукоятки 26 (рис. 6) выключить червяк из зацепления с червячной шестерней, ослабить стопорный винт 54 и подтянуть гайку до полного устранения зазора, затем вновь закрепить гайку стопорным винтом и включить червяк в зацепление с шестерней.

Проверка регулировки производится небольшим поворотом шпинделя в обе стороны. При этом не должны наблюдаться осевые перемещения червяки.

При образовании зазора в зацеплении червячной пары необходимо снять крышку 55, освободить винты 56, затянуть стопоры 57 до устранения зазора, затем затянуть винты и поставить крышку на место.

Регулировка зацепления червячной пары в делительной головке УДГ Н-100

Расположение основных узлов универсальной делительной головки УДГ 100

Регулировка зацепления универсальной делительной головки УДГ 100

Для устранения зазора в зацеплении червячной пары необходимо отвинтить гайку 58 (рис. 7), освободить гайку 59 со стопором, поворотом эксцентричной втулки с помощью рукоятки 60 устранить зазор, зафиксировать положение втулки гайкой 59 со стопором и закрепить гайку 58.

Далее, вращая рукоятку-фиксатор 2 (рис. 2), следует убедится в плавности вращения червяка и червячной шестерни.

Для устранения зазора, который может образоваться в осевом направлении, нужно освободить гайку 48 (рис. 5), снять рукоятку-фиксатор 2 (рис. 2), колпачок и подтянуть две гайки.

Непосредственное деление

Непосредственное деление применяется при делении окружности в градусном выражении, а также на часто употребляемое число частей, например 3, 4, 6 и т.д.

При делении окружности этим способом необходимо в первую очередь поворотом рукоятки 26 (рис. 3) на 180° выключить червяк из зацепления с червячной шестерней.

Поворот шпинделя осуществляется вращением от руки лимба непосредственного деления ИЛИ патрона После каждой установки на требуемый угол шпиндель необходимо закрепить поворотом рукоятки 25.

При делении на части расчет производят по формуле:

n = 360°/α

где: n — число частей;

α — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится с помощью рукоятки-фиксатора. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Передаточное отношение червячной пары составляет 1:40; отсюда следует, что за один оборот рукоятки-фиксатора шпиндель вместе с обрабатываемой деталью повернется на 1/40 оборота. Следовательно, число оборотов рукоятки-фиксатора

n = 40/z

где z число, на которое требуется разделить обрабатываемую деталь.

Пример 1

Требуется отфрезеровать 4 канавки. Определить число поворотов рукоятки-фиксатора.

n = 40/z = 40/4 =10

Число 10 показывает, что после фрезерования каждой канавки рукоятку-фиксатор нужно повернуть на 10 полных оборотов.

Если при вычислении число оборотов рукоятки-фиксатopa получится дробным, то его необходимо преобразовать таким образом, чтобы знаменатель дроби был равен числу отверстий одной из окружностей на делительном диске.

Пример 2

Требуется нарезать шестерню с числом зубьев 18. определить число оборотов рукоятки-фиксатора.

n = 40/z = 40/18 = 2·(2/9) = 2·(12/54)

Число 2 · (12/54) показывает, что после нарезания каждого зуба рукоятку-фиксатор нужно повернуть на два полных оборота и 12 отверстий на окружности с числом отверстий 54.

Для установки рукоятки-фиксатора на требуемую окружность делительного диска нужно отвернуть гайку 48 (рис. 5), передвинуть рукоятку-фиксатор и вновь закрепить гайку.

Пример 3

Требуется отфрезеровать головку болта, имеющую 6 граней. Определить число оборотов рукоятки-фиксатора.

n = 40/6 = 6·(2/3)

Число 6 · (2/3) показывает, что рукоятку-фиксатор нужно повернуть на 6 полных и (2/3) оборота. Для того чтобы повернуть рукоятку на (2/3) оборота, необходимо подобрать такую окружность на делительном диске, число отверстий которой было бы кратно 3, например, 21, 30, 54. Если взять окружность с 30 отверстиями, то умножая числитель и знаменатель на 10. получим:

n = 40/6 = 6·(2/3)·10/10 = 6·(20/30)

Следовательно, после фрезерования каждой грани болта рукоятку-фиксатор нужно повернуть на 6 полных оборота и 20 отверстий из окружности с числом отверстий 30.

Для удобства отсчетов на делительном диске имеется раздвижной сектор 28 (рис. 2). Установку сектора производят после того, как окружность определена к найдено число отверстий, на которое следует переставить рукоятку-фиксатор.

Сектор состоит из раздвижных линеек 61 (рис. 8), зажимного винта 62 для крепления линеек под требуемым углом и пружины 63, удерживающей сектор от произвольного поворота.

Отсчитывая отверстия между линейками, следует помнить, что их число должно быть на единицу больше числа, полученного при подсчете.

Сектор необходимо поворачивать сразу же после перестановки рукоятки-фиксатора с тем, чтобы он всегда находился в положении для следующего деления.

Подведя рукоятку-фиксатор к требуемому отверстию, следует снять фиксатор с предохранителя и легким постукиванием по рукоятке довести его до отверстия, в которое он войдет под действием пружины.

Если рукоятка-фиксатор переведена дальше требуемого отверстия, ее отводят назад на четверть или полоборота и вновь доводят до соответствующего отверстия Рукоятку-фиксатор следует вращать всегда в одном направлении.

Число оборотов рукоятки-фиксатора для деления на любое число частей от 2 до 51 приведено в табл. 4, для деления на число частей от 51 до 400 — в табл. 5.

Технические характеристики головки УДГ-160

Наименование параметра	УДГ-160	УДГ-200	УДГ-250	УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82	П	П	П	П
Высота центров, мм	85	105	130	165
Наибольший диаметр обрабатываемой детали, мм	160	200	250	320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм	180	235	280	350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град	5	5	5	5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град	95	95	95	95
Диаметр такарного патрона, мм	100	125	160	160
Конус шпинделя	Морзе №2	Морзе №3	Морзе №4	Морзе №5
Резьба рабочего конца шпинделя	М33	М39	М52	М60
Диаметр отверстия шпинделя, мм	14,9	20,2	26,5	38,2
Передаточное отношение червячной пары	1 : 40	1 : 40	1 : 40	1 : 40
Диапазон деления, включая простые числа	2. .400	2..400	2..400	2..400
Диаметр отверстий сменных колес, мм	20х19	20х19	20х19	32х19
Число отверстий делительного диска	16,19,23 30,33,39 49	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31	16,17,19 21,23,29 30,31
Число отверстий делительного диска на другой стороне	17,21,29 31,37,41 54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54	33,37,39 41,43,47 49,54
Цена деления лимба непосредственного деления, град	15	15	15	15
Модуль сменных шестерен	1,5	1,5	1,5	2,5
Ширина направляющих шпонок, мм	12	14	18	18
Габариты и масса делительной головки
Габаритные размеры основания головки, мм	212 х 156	260 х 180	260 х 180	290 х 234
Масса делительной головки, кг	35,5	50	53,5	101

Список литературы

Головки делительные универсальные УДГ Н-100, УДГ Н-135, УДГ Н-160 Инструкция к пользованию, 1970
Универсальные делительные головки УДГ Д-160, УДГ Д-200, УДГ Д-250, УДГ Д-320, УДГ Д-400 Техническое описание и инструкция по эксплуатации, 1983
Головка делительная универсальная УДГ-Д-160А Паспорт, (ТУ2-024-4475-75)
Теплицкий Б. М. Мазо Г.И. Делительные механизмы, 1974

Связанные ссылки. Дополнительная информация

Фрезерные станки: общие сведения, классификация, обозначение
Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш
Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш
Технология ремонта фрезерных станков
Регулировка фрезерных станков
Фрикционная муфта. Фрикционный вал. Муфты фрикционные в металлорежущих станках
Автоматические циклы фрезерных станков (6Р12)
Испытания и проверка металлорежущих станков на точность
Справочник универсальных фрезерных станков
Заводы производители металлорежущих станков в России
Производители фрезерных станков в России

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Головка делительная УДГ Д-320 (Н-160А) полная комплектация

Предназначение универсальных делительных головок УДГ

Универсальные делительные головки УДГ применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других операций, которые подразумевают поворот детали на заданный угол.

Универсальность данного приспособления заключается в широчайшем спектре производимых операций. Также важным преимуществом головки является реализация обработки заготовок в практически любом положении по вертикальной оси. Это и позволяет производить на станке работы различных типов. Закрепление деталей в зависимости от комплектации головки может производиться на шпиндельной оправке, в центрах, в патроне. Делительная головка универсальная позволяет делить окружность различными способами на необходимое количество частей. Широко используются для проведения операций фрезеровки сложных поверхностей деталей — пазов, шлиц, граней, винтовых канавок, торцов.

Комплектация универсальных делительных головок УДГ

Базовая комплектация: задняя бабка, упорный центр, патрон токарный, поводок, крепежные элементы. Полная комплектация: задняя бабка, упорный центр, патрон токарный, поводок, крепежные элементы, люнет, гитара, оправка, шестерни.

Параметры универсальных делительных головок УДГ

Наименование		Тип делительной головки УДГ
Наименование		УДГ Д-160	УДГ Д-200	УДГ Д-250	УДГ Д-320 (Н-160А)	УДГ Д-400
Наибольший диаметр обрабатываемого изделия, мм		160	200	250	320	400
Угол поворота шпинделя в вертикальной плоскости,°	вниз от линии центров	5	5	5	5	5
Угол поворота шпинделя в вертикальной плоскости,°	вверх от линии центров	95	95	95	95	95
Конус шпинделя (конус Морзе)		№2	№3	№4	№5	№5
Резьба рабочего конца шпинделя		М33	М39	М52	М60	М76
Диаметр отверстия шпинделя, мм		14,9	20,2	26,5	38,2	38,2
Передаточное отношение червячной пары		1:40	1:40	1:40	1:40	1:40
Диаметр отверстий сменных колес		20 х f9	20 х f9	20 х f9	32 х f9	32 х f9
Число отверстий делительного диска:	на одной стороне	16, 19, 23, 30, 33, 39, 49	16, 19, 23, 30, 33, 39, 49	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31	16, 17, 19, 21, 23, 29, 30, 31
Число отверстий делительного диска:	на другой стороне	17, 21, 29, 31, 37, 41, 54	17, 21, 29, 31, 37, 41, 54	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54	33, 37, 39, 41, 43, 47, 49, 54
Цена деления лимба непосредственного деления,°		15	15	15	15	15
Ширина направляющих шпонок, мм		12	14	18	18	22
Модуль сменных зубчатых колес, мм		1,5	1,5	1,5	2,5	2,5
Расстояние от основания делительной головки до торца шпинделя при его вертикальном положении, мм, не более		180	235	280	350	450
Диаметр трехкулачкового патрона, мм		100	125	160	160	200
Габаритные размеры основания делительной головки, мм		212х156	260х180	260х180	290х234	290х234
Масса, кг		35,5	50	53,5	101	106

Делительные головки: универсальные и оптические

Технические характеристики головки УДГ-250

Наименование параметра	УДГ-160	УДГ-200	УДГ-250	УДГ-320
Основные параметры
Класс точности по ГОСТ 8-82	П	П	П	П
Высота центров, мм	85	105	130	165
Наибольший диаметр обрабатываемой детали, мм	160	200	250	320
Расстояние от основания делительной головки до торца шпинделя в его вертикальном положении: не более, мм	180	235	280	350
Угол поворота шпинделя в вертикальной плоскости вниз от линии центров: не менее, град	5	5	5	5
Угол поворота шпинделя в вертикальной плоскости вверх от линии центров: не менее, град	95	95	95	95
Диаметр такарного патрона, мм	100	125	160	160
Конус шпинделя	Морзе №2	Морзе №3	Морзе №4	Морзе №5
Резьба рабочего конца шпинделя	М33	М39	М52	М60
Диаметр отверстия шпинделя, мм	14,9	20,2	26,5	38,2
Передаточное отношение червячной пары	1 : 40	1 : 40	1 : 40	1 : 40
Диапазон деления, включая простые числа	2. .400	2..400	2..400	2..400
Диаметр отверстий сменных колес, мм	20х19	20х19	20х19	32х19
Число отверстий делительного диска	16,19,2330,33,3949	16,17,1921,23,2930,31	16,17,1921,23,2930,31	16,17,1921,23,2930,31
Число отверстий делительного диска на другой стороне	17,21,2931,37,4154	33,37,3941,43,4749,54	33,37,3941,43,4749,54	33,37,3941,43,4749,54
Цена деления лимба непосредственного деления, град	15	15	15	15
Модуль сменных шестерен	1,5	1,5	1,5	2,5
Ширина направляющих шпонок, мм	12	14	18	18
Габариты и масса делительной головки
Габаритные размеры основания головки, мм	212 х 156	260 х 180	260 х 180	290 х 234
Масса делительной головки, кг	35,5	50	53,5	101

Список литературы

Головки делительные универсальные УДГ Н-100, УДГ Н-135, УДГ Н-160 Инструкция к пользованию, 1970
Универсальные делительные головки УДГ Д-160, УДГ Д-200, УДГ Д-250, УДГ Д-320, УДГ Д-400 Техническое описание и инструкция по эксплуатации, 1983
Головка делительная универсальная УДГ-Д-160А Паспорт, (ТУ2-024-4475-75)

Теплицкий Б. М. Мазо Г.И. Делительные механизмы, 1974

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители

Характеристики

Эта оснастка довольно часто используется при выпуске крупных партий в течение короткого промежутка времени. При этом основными элементами конструкции являются:

лимб;
шпиндель;
патрон из трех кулачков.

Характеристики делительных головок УДГ

Для того чтобы оборудование работало правильно на протяжении длительного времени следует ответственно отнестись к настройке оборудования. Как правило, на выполнение работы по установке показателей деления требуется довольно много времени.

Патрон, состоящий их трех кулачков, применяется при вертикальном позиционировании шпинделя. Особенностью этого конструктивного элемента можно назвать то, что при помощи всего одного ключа. При этом происходит центрирование заготовки и равномерное распределение нагрузки.

Отечественная станкоинструментальная промышленность производит приспособления серии УДГ. Они различаются по наибольшим размерам изделий, которые могут быть изготовлены с их помощью.

Эксплуатационные характеристики и технологические возможности головок серии УДГ производства ЛОМО или ООО «Делга» (Санкт-Петербург) приведены в таблице:

Предназначение

Делительная головка позволяет преобразить заготовку в нужную конфигурацию посредством смещения детали относительно оси станочного оборудования.

УДГ фиксируется на станине агрегата путем различных видов креплений, в зависимости от типа насадки. Рабочее положение корректируется при помощи подвижных рукояток и диска, который оснащен отверстиями для крепления делительного узла.

Возможности рассматриваемого инструмента:

Фрезеровка поверхностных канавок. Этот процесс не требует идеальной точности, с учетом правильного контроля глубины и ширины обрабатываемой заготовки.
Возможность создания граней на деталях. Данная операция целесообразна при изготовлении гаек с нестандартными параметрами, а также рабочих инструментов и хвостовиков заготовок. Такие манипуляции требуют высокой точности.
Проведение фрезеровочных работ по обработке пазов и шлицев. В этом случае может потребоваться значительная подвижка обрабатываемой детали.

Достоинства

С помощью делительной головки, при работах по металлу на фрезерном станке, можно выделить следующие дополнительные функциональные возможности:

значительно расширить спектр рабочих операций;
обрабатывать заготовку, которая расположена в удобном или нужном положении относительно плоскости стола, как по вертикали, так и по горизонтали;
упростить работы по металлу с заготовками различных размеров.

к меню

Классификация

Универсальные делительные головки имеют свое обозначение, по которому можно определить их основные рабочие параметры:

УДГ 100 — обрабатываются заготовки диаметром 100 мм, размеры по основанию — 260×180 мм, вес — 25 кг;
УДГ 125 — с ее помощью можно обрабатывать заготовки, максимальный диаметр которых не превышает 125 мм. Размеры основания — 260×180 мм. Вес — 28 кг;
УДГ 250 — максимально допустимый диаметр обрабатываемой заготовки — 250 мм, габариты — 260×180 мм, вес — 53,6 кг;
УДГ 320 — заготовка не должна превышать по диаметру 320 мм, размеры по основанию — 290×234 мм, вес — 101 кг;
УДГ 400 — самая большая делительная головка, которая позволяет работать с заготовками сечением до 400 мм. Габаритные размеры основания — 290×234 мм, вес — 106 кг.

Все вышеперечисленные приспособления имеют цену деления на лимбе 15º.

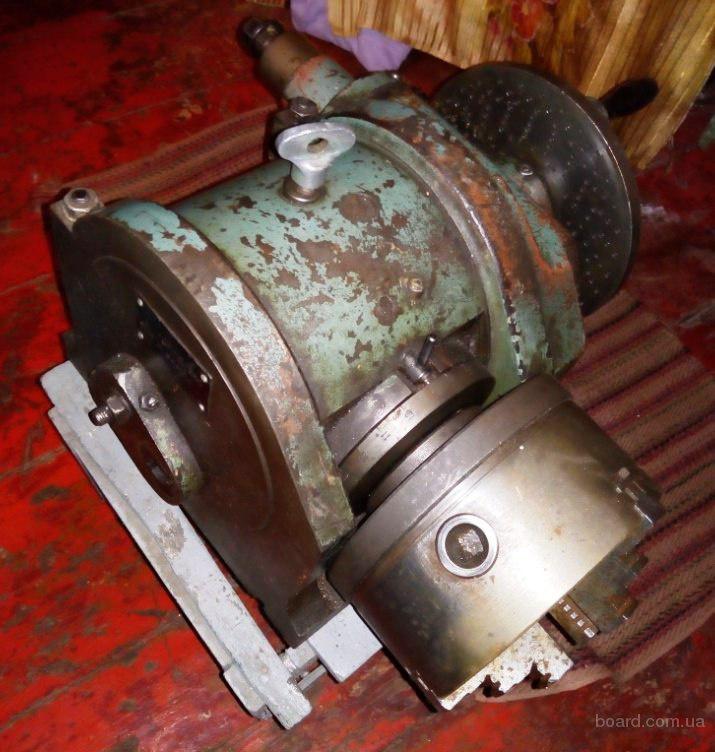

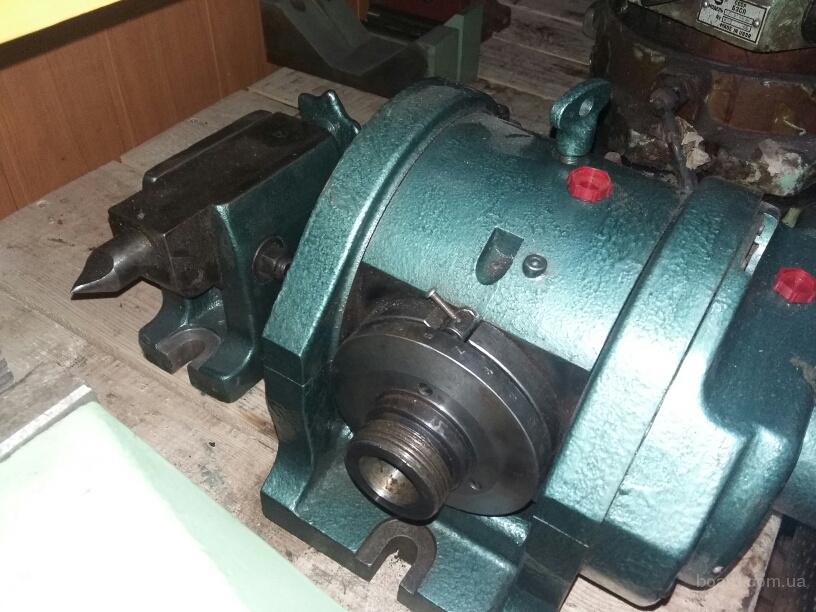

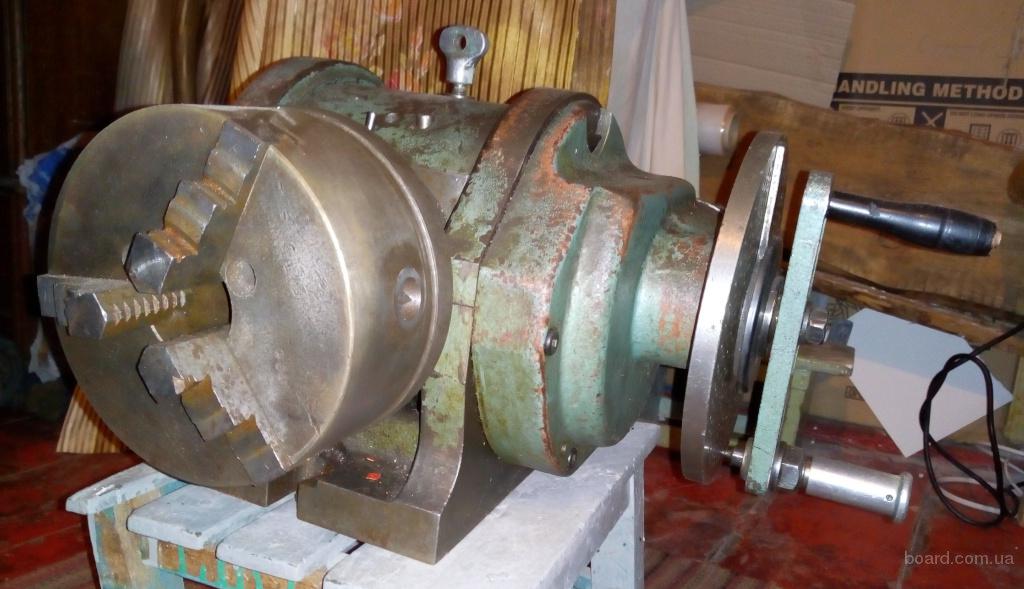

Универсальная делительная головка УДГ-250

Многие параметры являются одинаковыми, так как использование данных устройств рассчитано на стандартное оборудование. Различие в основном — по диаметрам обрабатываемых деталей — чем он больше, тем крупнее и тяжелее устройство.

Используется еще один тип обозначений. К примеру — УДГ 40 Д250. Это означает, что делительная головка является универсальной, для полного оборота шпинделя требуется повернуть рукоятку 40 раз, максимальный диаметр обрабатываемой детали не должен превышать 250 мм. к меню

Оптическая делительная головка

Такое устройство используются для выполнения особо точных делений, и в некоторых случаях, для проверки правильности выполненного деления на другом устройстве.

Наверху головки имеется окуляр микроскопа, в оптическую систему которого помещена неподвижная шкала. Цена деления в ней равна 1′, а общее количество частей 60-ти. Деления просматриваются настолько четко, что отсчитать долю в ¼ минуты не представляет никакой сложности.

Рассчитывается угол поворота шпинделя также как и для механической головки. Но следует учесть, что необходимо составлять таблицу всех последовательных углов, так как они суммируются. к меню

Самодельная делительная головка

При небольших объемах работ по металлу проводимых своими руками, покупать дорогостоящее дополнительное оборудование не имеет смысла, так как затраченные вложения никогда не окупятся.

Самодельная делительная головка

Но домашним мастерам, имеющим в своем распоряжении фрезерный станок, такое приспособление, как делительная головка, все же необходимо. Для ее создания понадобится червячный редуктор, токарный патрон, диаметром в пределах 65 мм, и диск (лимб).

Компоновка этих элементов является стандартной, ничего нового придумывать не нужно. Деления (отверстия) на диске делаются под свои индивидуальные потребности. Все остальное аналогично промышленным вариантам.

После сборки самодельной конструкции необходимо провести ее юстировку. Это делается после того, как деталь сделанная на фрезерном станке при использовании самодельной делительной головки, сравнивается по параметрам с заводским образцом. к меню

Дополнительная информация

Использование различного вида фрезерных головок позволяет выполнять обработку деталей на одном станке, в то время как без их применения, необходимо задействовать несколько. Существует дополнительное оборудование для фрезерных станков в виде таких типов головок:

угловая;
расточная;
долбежная.

В свою очередь они могут быть изготовлены в нескольких вариантах, например — со сменными ножами или пластинами.

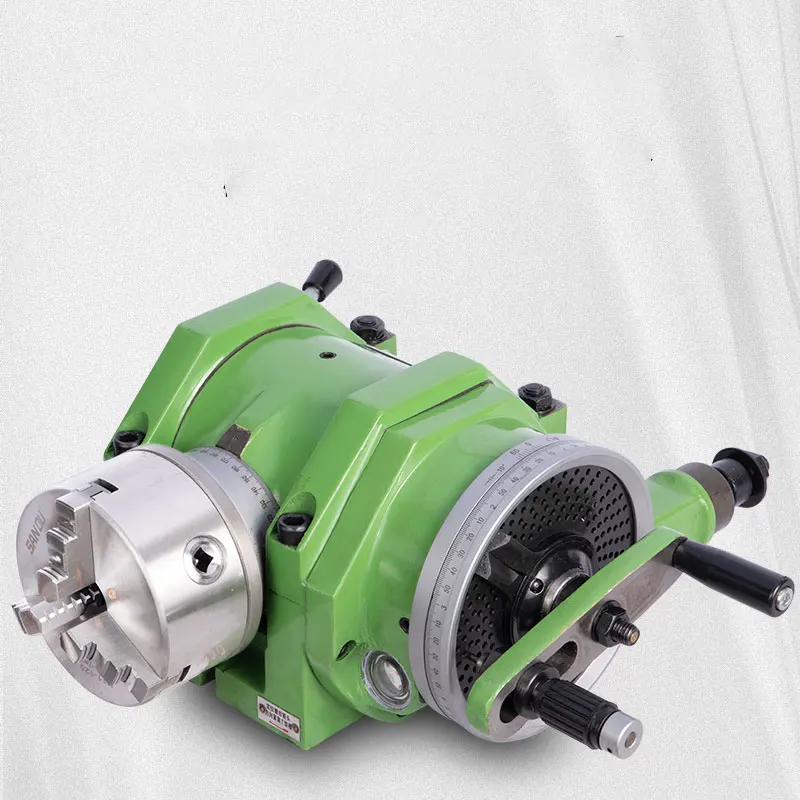

Головка делительная полууниверсальная HOMGE BS-0

Угловая головка также имеет несколько вариантов исполнения:

головка 90º:
модульного типа;
универсальная.

Все эти дополнительные приспособления (угловая, расточная, долбежная головки) значительно повышают точность и увеличивают производительность фрезерного оборудования, так как позволяют осуществлять вертикальную и горизонтальную обработку, а также проведение работ под углом, без переустановки заготовки.

data-full-width-responsive=»true» data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

Это интересно: Делительные головки для фрезерных станков — виды, инструкции

Последовательность настройки и применения

Выполняемые переходы зависят от типа приспособления и его характеристик, которые устанавливаются в зависимости от цены деления шкалы. В частности, для узлов седьмой/восьмой степени точности используются нормативные данные ГОСТ 1.758, а для узлов девятой степени точности – ГОСТ 1. 643.

Основная настройка головки состоит в определении размеров сектора делительной окружности. Исходными данными для расчёта являются диаметр окружности и количество секторов, на которые её потребуется разделить. Настройка происходит в следующей последовательности:

преобразовывают 360° полного диаметра окружности в необходимое количество делений на её секторах;
определяют синус угла, получившегося в результате расчёта;
поворачивают диск устройства на данный угол;
зажимают корпус узла рукояткой или механизмом зажима и устанавливают рабочий инструмент.

Формула для расчёта требуемого угла деления обычно приводится в инструкции производителя делительной головки. Далее закрепляют деталь, подлежащую фрезерованию, на оправке станка, и, производя продольную подачу стола, выполняют требуемую операцию. Шаг подачи зависит от вида обработки: например, для формообразования зуба он равен расстоянию между впадинами смежных зубьев. С целью повышения производительности, после каждого цикла происходит ускоренный возврат стола с заготовкой в исходное положение. Фиксация по выбранному в измерительном диске отверстию выполняется при помощи пружин.

Виды

Головки подразделяются по способам работы в технологическом процессе:

непосредственного деления;
оптические;
универсальные.

По исполнению универсальная делительная головка подразделяется на безлимбовую и лимбовую. Используется УДГ как для простого, так и дифференциального деления оборота.

Кинематическая схема делительной головки простого деления

Простые операции

Поворотное устройство непосредственного деления состоит из корпуса, шпинделя, делительного диска, опорных подшипников, рукоятки вращения. Жесткая посадка диска на шпиндель, отсутствие промежуточного передаточного механизма – такая схема ставит в условия выбора малого числа деления (от 2 до 24 частей). Позиционно применяют горизонтальную, вертикальную установку простого способа обработки.

Оптическая

Эта модель обеспечивает высокую точность деления, служит для производства ответственных деталей цилиндрической формы. Различают по классу точности при остальных равнозначных характеристиках. Поворот измеряют в секундах (1/60 градуса). Соответственно, в маркировке указано ОДГ 5, 10, 20, 60 (сек).

Возможность разделить градус поворота на десятые доли предусматривает расчет выполнения работ. На его основании составляют таблицы, технологические карты для серийного производства. В индивидуальном расчете Ø заготовки × sin 360/количество частей деления.

Оптические делительные головки используют в качестве поверочного инструмента для более простого оборудования.

Универсальная

Несколько видов выполнения операции, которые доступны на такой головке дали ей название универсальной. В маркировке численно указаны передаточное число (количество оборотов рукоятки на 1 оборот шпинделя) и максимальный Ø заготовки.

Основными частями УДГ являются:

корпус. Фиксируется гайками на чугунной станине с выставлением угла поворота по шкале, нониусу;
шпиндель. Расточка концов выполнена на конус Морзе;
лимб непосредственного деления;
червячная передача;
делительный диск.

Чтобы получить одновременно вращение патрона с его перемещением по продольной оси, шпиндель УДГ соединяют с винтом продольной подачи стола станка с помощью набора сменных зубчатых колес (гитара). Передаточное число выбираемых колес гитары определяют, исходя из характеристики станка. Количество оборотов винта станка, необходимое для 1 оборота шпинделя, умноженное на шаг винтовой нарезки, считают характеристикой данной марки станочного оборудования.

Делительные головки: виды, назначение, характеристики, расчетная таблица

Увеличение функциональных возможностей производственного оборудования возможно после установки делительной головки. Она необходима для производства сложных деталей и заготовок. Зачастую этот компонент входит в комплектацию по умолчанию. Если же он отсутствует – необходимо правильно подобрать оптимальную модель.

Назначение делительной головки

Для формирования детали нужной формы может потребоваться ее смещение относительно оси станка. Сделать это можно с помощью делительной головки. Она может быть как отдельной частью конструкции, так и ее составляющей.

Компонент крепится на станине оборудования. У него предусмотрены различные варианты фиксации изделия, которые зависят от типа насадки. Регулировка положения происходит с помощью нескольких рукоятей и диска. На последнем расположены отверстия, которые фиксируют положение делительного компонента.

Подобный инструмент может понадобиться для выполнения следующих процессов:

фрезерование канавок на поверхности. Для этого не понадобится большая точность

Важно контролировать глубину и ширину заготовки;
формирование граней на деталях. Это актуально для нестандартных гаек, инструментов, хвостовиков

Операция требует высокой точности;
фрезерование шлицев и пазов. Нередко для этого необходимы существенные смещения заготовки. Поэтому следует выбирать модели делительного диска с минимальным показателем погрешности.

Для увеличения скорости выполнения работы деталь не должна постоянно демонтироваться. Изменение ее положения относительно фрезы станка происходит с помощью вышеописанного инструмента. Особую сложность представляет собой формирование винтовых канавок. Эту операцию можно выполнить только с помощью точной модели.

Перед приобретением делительной головки для конкретного типа оборудования необходимо проверить ее совместимость со станком. Любая самостоятельная переделка монтажной части может отразиться на качестве продукции.

Виды делительной головки

Многофункциональная делительная головка

Учитывая специфику применения, следует детально ознакомиться с типами и общей классификацией делительных головок. Они являются обязательными для универсальных фрезерных станков. Комплектация горизонтально-фрезерных выполняется только при надобности выполнения сложных работ.

Прежде всего необходимо определиться с типов проводимых работ на станке

Особое внимание уделяется точности их реализации. Следующим параметром является сложность и точность настройки оборудования для эксплуатации

В зависимости от этих факторов можно выбрать модели с высокой точностью, и допустимыми показателями погрешности. В некоторых случаях подобное устройство делают самостоятельно.

Существует следующая классификация фрезерных делительных головок:

простые. Особенностью является несложная настойка и легкость управления. Основным компонентом является шпиндель, на который с одной стороны крепится заготовка, а вторая соединена со специальным диском (лимбом). На поверхности последнего нанесены отверстия (от 2-х до 24-х). С их помощью происходите смещение детали относительно оси фрезерования;
комбинированные. Управление происходит с помощью рукоятки. Чем больше число нажатий – тем значительнее удаление центральной оси заготовки от режущего инструмента. Применяется для изготовления сложных деталей;
универсальные. Представляют собой сложный технологический комплекс, настройка которого выполняется как с помощью числа переключения рукояти, так и при движении самого диска. Это осуществляется системой зубчатых колес. Этот тип ДГ называют дифференциальными.

Также рекомендуется ознакомиться с принятой маркировкой. Она поможет определить оптимальную модель, узнать ее параметры. В качестве примера можно рассмотреть расшифровку наименования УДГ-40-Д250:

УДГ. Это обозначение устройства – Универсальная Делительная Головка;
40 – значение передаточного числа. Оно показывает, за какое количество оборотов ручки шпиндель развернется на 360°;
Д250 – максимально допустимый размер обрабатываемой заготовки.

Модели класса УДГ чаще всего применяются для формирования сложных кромок и поверхностей. Они изготавливаются по индивидуальному заказу или являются компонентами универсальных фрезерных станков.

Редко встречающиеся оптические виды имеют маркировку ОДГ-5, где 5 – цена одного деления в секундах.

Головки делительные универсальные УДГ

Головки делительные универсальные УДГ являются отдельным типом оборудования, которое используется как правило на единичных и мелкосерийных изготовлениях . При помощи применения данного станочного универсального оборудования , возможно заметно увеличить уровень производительности и улучшить рабочие условия. Помимо этого, их использование способно повысить рабочую безопасность, увеличить технологические возможность агрегата. Делительная головка со стороны устройства представляет собой станочное оборудование горизонтального типа. Они оборудуются станки фрезерного и координатно-расточного типа. За счет них производятся периодические повороты обрабатываемых предметов на определенные углы. Такой компонент для обработки монтируется в патрон. Применение УДГ обеспечивает гарантию получения необходимых геометрических форм, точных габаритов обрабатываемых компонентов.

Конструктивные особенности

В металлообработке используются разнообразные виды головок универсальных делительных. Самыми популярными считаются головки лимбового типа. Данный вид оснастки может производить простое и дифференциальное деление, а также фрезеровку деталей в виде спирали. Таких высокотехнологичных возможностей зачастую хватает для обрабатывании сложных поверхностей высочайшие точности. Во время подбора делительной головки в первую очередь стоит определиться в ее видом. Как правило применяются головки делительного универсального типа. В свою очередь они различаются значением самых больших диаметров обрабатываемых компонентов. Например, российским производством производится выпуск такого вида делительных головок как:

УДГ-Д-160,
УДГ-Д-400 (для диаметров 160, 200, 250, 320, 400 мм).

Все виды оборудования унифицированы и различаются, как правило, высотой центра. Для данного делительного оборудования составляются необходимые расчетные таблицы деления дифференциального и простого типа. Во время выбора оборудования используется его рабочий диаметр, который соответствуем габаритам закрепляемых деталей. Таким образом, если производится обработка деталей с малым диаметром, лучше выбирать агрегат того же размера.

Достоинства

Использование головок делительных универсальных УДГ дает возможность получить ряд достоинств. Главными из них являются:

заметно увеличивается диапазон технологических операций станка фрезерного типа;
работа с компонентами разнообразных габаритов;
обработка поверхностей в различном положение, которые находятся относительно вертикали.

Делительные головки универсального типа просты в работе и монтаже. Цена дополнительного оборудования довольно бюджетная. За счет этого, оно применяется также в единичного изготовлении, а также в частной эксплуатации.

Конструкция делительной головки УДГ-Д-160

У делительных головок УДГ-160 делительные диски для простого и дифференциального метода деления выполнены двусторонними с глухими отверстиями: на одной стороне диска имеются окружности с числами отверстий 16, 17, 19, 21, 23, 29, 30 и 31, а на другой стороне — 33, 37, 39, 41, 43, 47, 49 и 54.

Задняя бабка

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

Люнет

Настраиваем УДГ: таблица делений на делительной головке

Содержит в себе все исходные данные для точного позиционирования

Кол-во частей, на кот-е разделяется деталь	Полных оборотов ручки	Кол-во отверстий, отсчитываемых сектором на диске	Число на окружности
2	20	–
3	13	11	33
4	13	10	30
5	13	13	39
6	10	–
7	8	–
8	6	22	33
9	6	20	30
10	6	26	39
11	5	35	49
12	5	15	21
13	5	–
14	4	24	54
15	4/3/3	–/21/13	–/33/39
16	3	10	30
17	3	3	39
18	2	42	49
19	18	21
20	22	33
21	20	30
22	25	39
23	1	17	23
24	22	33
25	20	30
26	26	39
27	18	30
28	21	39
29	26	54
30	21	49
31	9	21
32	11	29
33	11	33
34	10	30
35	13	39
36	9	31
37	4	16
38	7	33
39	3	17
40	7	49
41	3	21
42	6	54

Она дает все значения для прямого метода, когда заготовка проворачивается без подключения каких-либо дополнительных механизмов.

План простого деления

Эти методы в отношении устройства, на котором создаётся обсуждаемое снабжение.

План дифделения:

План на нарезку винтовых канавок:

Устройство и принцип работы делительной головки

Чтобы разобраться, как работает делительная головка, нужно знать, из чего она состоит. В основу ее входит корпус №4, который закрепляется на столе станка. Также у нее имеется шпиндель №11, который ставится на подшипниках №13, №10 и головке №3. Червяк №12 приводит в движение червячное колесо №8. Он связан с маховиком №1. Рукоятка №2 служит для закрепления шпинделя, а следовательно и червячного колеса. Она связана с прижимной шайбой №9. Червячное колесо и червяк могут выполнять только поворот шпинделя, а погрешность их работы ни как не влияет на общую точность.

В эксцентрической втулке посажен один из концов валика, что позволяет опускать вниз их вместе. Если расцепить колесо шпинделя и червяка, то можно произвести поворот головки шпинделя. Внутри корпуса располагается стеклянный диск №7, который жестко закрепляется на шпинделе №11. Диск расчерчен шкалой на 360 градусов. Окуляр №5 располагается сверху головки. Чтобы повернуть шпиндель на нужно количество градусов и минут, используется маховик.

Порядок выполнения работ

Когда операция выполняется непосредственным способом, то сначала отключается из зацепа червячная передача, для чего достаточно только повернуть рукоять управления до соответствующего упора. После этого следует освободить фиксатор, останавливающий лимб. Поворот шпинделя осуществляется от патрона или от детали, которая подвергается обработке, что позволяет поставить устройство под нужным углом. Угол поворота определяется при помощи нониуса, что расположен на лимбе. Завершается операция закреплением шпинделя при помощи зажима.

Когда операция выполняется простым способом, то здесь сначала нужно зафиксировать делительный диск в одном положении. Основные операции производятся при помощи рукоятки фиксатора. Поворот рассчитывается согласно отверстиям, сделанным на делительном диске. Для фиксации конструкции имеется специальный стержень.

Когда операция выполняется дифференциальным способом, то первым делом нужно проверить плавность поворота шестерней, что установлены на самой головке. После этого следует произвести отключение стопора диска. Порядок настраивания здесь полностью совпадает с порядком настраивания при простом способе. Основные рабочие операции выполняются только при горизонтальном положении шпинделя.

Таблица делений для делительной головки

Количество частей деления	Количество оборотов ручки	Количество отсчитываемых отверстий	Общее количество отверстий
2	20
3	13	11	33
4	13	9	39
5	13	13	39
6	19
7	8
8	6	22	33
9	6	20	30
10	6	26	39
11	5	35	49
12	5	15	21
13	5
14	4	24	54
15	4
16	3	10	30
17	3	3	39
18	2	42	49
19	2	18	21
20	2	22	33
21	2	20	30
22	2	28	39

Расчет делительной головки

Деление на УДГ осуществляется не только по таблицам, но и по специальному расчету, который можно сделать самостоятельно. Это сделать не так уж и сложно, так как при расчете используется всего несколько данных. Здесь требуется умножить диаметр заготовки на особый коэффициент. Он рассчитывается путем деления 360 градусов на количество частей деления. Потом из этого угла нужно взять синус, который и будет коэффициентом, что требуется умножить на диаметр для получения расчета.

Головки делительные универсальные УДГ в Комсомольске-на-Амуре: 22-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Сельское хозяйство

Промышленность

Мебель и интерьер

Все категории

ВходИзбранное

ЭлектроникаЭлектронные компонентыЭлектронное оборудованиеГоловки делительныеГоловки делительные универсальные УДГ

46 435

Универсальная делительная головка УДГ Д-160 Тип: делительная головка
