Деформационный шов

Важно отметить, что их обустройство полностью зависит от качества почвы, на которой будет возведена постройка, а также от температурного фона той или иной местности.

Далее рассмотрим что такое деформационный шов, основные разновидности деформационных швов, а также некоторые особенности их обустройства.

Осадочные и сейсмические

Швы, относящиеся к группе сейсмических, обустраивают на местности, подверженной угрозе землетрясения. Это и есть сейсмически-опасная зона. Использование швов подобного типа осуществляется для того чтобы стало возможным предотвращение негативного воздействия разного рода колебаний земли. Таким образом, данный элемент попросту не даст основанию и стенам постройки растрескаться.

Для их грамотного устройства следует, для начала, разбить основание на несколько кубов, имеющих одинаковую сторону. Важно отметить, что по всем этим рёбрам таких кубов и будут делаться швы. Следует их выполнить таким образом, чтобы они внешне являлись небольшими отсеками. Для надёжной защиты от пагубного воздействия температуры и излишней влаги используются гидроизоляционные материалы.

Осадочный шов

Если рассматривать осадочный деформационный шов фундамента, то его обустройство должно выполняться для оснований таких построек, которые в будущем станут характеризоваться переменной этажностью. Объясняется это тем, что обычно часть постройки с меньшей этажностью будет оказывать воздействие на фундаментное основание меньше, если сравнивать с большим количеством этажей. Швы же, обладают возможностью в перераспределении подобного рода нагрузки. Кроме всего прочего, их обустройство во многом предотвращает появление проблем, которые могут возникнуть в тех случаях, когда происходит осадка грунта.

Принцип его обустройства заключается в разделении на несколько узлов фундаментного основания. В большинстве случаев это касается также и самого здания. Важно, чтобы каждый из этих швов был бы защищён узлом. Их следует также устраивать и на плите возводимого сооружения. На самом деле, это может привести к возрастанию затрат на исходные материалы, а также понадобиться потратить и немало времени. Но оно того стоит, поскольку качественно выполненный деформационный шов между фундаментами позволяет свести к минимуму вероятность появления трещин на стенах.

Температурный шов

Температурные и усадочные швы

Что касается деформационных швов, относящихся к классу температурных, то их обустройство актуально в тех местах, где климат обладает сильной переменчивостью. Таким образом, в данном случае температурные условия зачастую сильно влияют на качество постройки. Это условие применимо как к местам с чрезмерно жарким, так и с суровым холодным климатом.

Согласно технологии обустройства швов температурного типа, всё здание должно быть подразделено на несколько квадратных отсеков, имеющих квадратную форму. Что касается их размеров, то этот параметр вычисляется отдельно, с помощью расчётов. Весьма удобно осуществлять эти действия на плите, поскольку в данном случае все полученные замеры станут значительно более чёткими. В то же время, следует учитывать ряд различных факторов. Сюда относятся сейсмические условия местности, а также географическое положение. Немаловажную роль играют планируемые параметры постройки, а также глубина залегания уровня промерзания почвы. Подобного рода швы не так уж и часто обустраивают на фундаментных основаниях, но многие специалисты всё-таки рекомендуют выполнять эту операцию. Объясняется это также тем, что в различные периоды времени уровень промерзания почвы может иметь различную глубину.

Усадочный деформационный шов ленточного фундамента следует использовать в тех случаях, когда при возведении фундаментных оснований и самих построек используются большие объёмы бетона. Особо актуально в таких ситуациях, когда строительство предусматривает использование большого количества бетона, заливаемого поверх каркаса монолита.

Вышеперечисленные требования вполне объяснимы. Так, с течением времени бетон склонен отдавать влагу. Таким образом, он несколько уменьшается в своих размерах. Зачастую уменьшения невелики, но даже незначительное такое изменение ведёт к более серьёзным деформационным процессам. В результате на стенах и на фундаментном основании могут появляться некоторые трещины. В связи с этим, обустройство усадочного шва является просто обязательным в тех случаях, когда имеет место применение большого количества бетона.

Стоит отметить также и то, что наилучшим решением специалистами считается объединение швов различных типов – усадочного и температурного. Благодаря использованию такого варианта, становится возможным получить наилучшую эффективность. Кроме всего прочего, их обустройство является достаточно простым. Следует знать и то, что подобного рода комбинация широко используется при возведении зданий, характеризующимся любой этажностью. Также особого значения не имеет тип фундамента.

Как следует обустраивать деформационные швы

Обустройство деформационного шва

Для начала прибегнем к рассмотрению основных правил при устройстве каждой из разновидности такого шва. Сперва следует сделать предварительные геодезические расчёты, а, уже опираясь на их результаты, вы сможете определить то, какое конкретное число следует для возведения основания вашей постройки. После этого можно приниматься за устройство деформационных швов в фундаментах.

При этом не забывайте о соблюдении некоторых нюансов:

  1. Что касается высоты каждого из швов, она должна быть соразмерной соответствующему параметру фундаментного основания. Недопустимыми являются те случаи, когда высота полученных швов меньше, нежели высота фундамента.
  2. Дистанция между швами зависит от того, из чего планируется возводить постройку. Так, к примеру, если будет сооружена древесная постройка, то наилучшим вариантом станет шестидесятиметровое расстояние между швами. Кирпичное здание предполагает пятнадцатиметровую дистанцию.

Определимся и с другими немаловажными нюансами и особенностями конструкции:

  • Если планируется возведение крупной постройки, которая будет обладать не менее одной пристройки, то угловые границы необходимо снабдить дополнительными швами. Так что, принимайте во внимание и структуру здания.

  • Швы следует обустраивать не только a ленте фундаментного основания, но в самой плите (зависит от типа фундамента). Наилучшим вариантом для плиточного основания станет просмоленная пакля, которая успешно справится с функциями утеплителя и гидроизоляционного материала. Если имеет место фундамент ленточного типа, то в данном случае понадобится приобретение отдельно утеплителя и отдельно гидроизоляции.
  • Также устройство деформационного шва в фундаменте предполагает ширину швов около десяти сантиметров. Чаще всего это постоянное значение.
  • Важную роль играет отмостка, которую следует оснастить деревянной рейкой, которую заливают битумом.

Вышеописанные рекомендации распространяются на обустройство швов различных типов. Таким образом, их можно считать универсальными. В процессе осуществления работ следует придерживаться основной технологии, и рекомендуем также не пренебрегать приведёнными советами.

nafundamente.ru

Деформационный шов в фундаментах: виды и их устройство

Деформационный шов в строительстве

Фундамент представляет собой часть конструкции, которая скрыта от глаз, но подвергается наибольшему давлению при эксплуатации здания. При строительстве особое внимание уделяется возведению именно этой части дома. И особенно важно правильно сделать деформационный шов в фундаментах.

Что это такое и для чего необходимо

Деформационный шов в фундаментной плите представляет собой специально заложенный разрыв или пустоту, которая призвана принимать на себя смещения, вызванные движением грунтов. Так удаётся сохранить в целости непосредственно фундамент. Кроме грунтов, устройство деформационных швов обеспечивает защиту при резких перепадах температур. Такое решение при проектировании и строительстве особенно актуально для сейсмически активных регионов.

Виды деформационных швов

Устройство деформационных швов в фундаментах наиболее востребовано при закладывании ленточных типов основания здания.

В современном строительстве применяется несколько видов деформационных швов:

  • Температурные швы.
  • Осадочные швы.
  • Усадочные швы.
  • Сейсмические швы.
к оглавлению ↑

Деформационный шов в фундаменте: виды и их устройство

Сейсмический деформационный шов в фундаментах создаётся на территории, которая подвержена землетрясениям различной мощности. Благодаря устройству деформационных швов удаётся свести к минимуму последствия толчков земной поверхности.

При их устройстве фундамент условно разбивают на отдельные кубы с одинаковыми сторонами. По рёбрам этих кубов и делают деформационный шов фундамента. После организации конструкция выглядит разделённой на отсеки. Для защиты от пагубного влияния температуры окружающей среды швы закрывают гидроизоляционными материалами.

Популярный вариант в строительстве среди деформационных швов – осадочный вид. Этот тип актуален для зданий с переменной этажностью. По мере роста числа этажей будет увеличиваться нагрузка на основание, и оно будет испытывать проседание в грунт. Благодаря наличию специальных швов конструкция не будет растрескиваться и сохранит целостность.

Такой шов представляет собой разделение фундамента на несколько узлов. Каждый шов должен быть защищён особым узлом конструкции. Обустройство осадочного шва потребует дополнительных средств и займёт существенное время – но в будущем вы можете не беспокоиться за целостность стен.

Температурный шов в фундаментах особенно важен в регионах, характеризующихся резкой сменой температур как в течение года, так и в суточном цикле. Резкие скачки приводят к разрушению внутренней структуры строительных материалов, что, в свою очередь, приводит к деформациям и трещинам стен. Наличие деформационных швов позволяет избежать таких проблем.

При разработке проекта здания проводится специальный расчёт квадратов, на которые следует поделить фундамент для создания температурных деформационных швов. При выполнении этой работы учитываются все характеристики региона – сейсмичность, глубина промерзания грунта, амплитуда температур в течение года, характеристики будущего здания и многое другое.

Температурные швы ленточных фундаментов заборов позволяют обеспечить сохранность будущего ограждения и защитить его от растрескивания и возможного полного разрушения.

Температурно-усадочный шов в монолитном фундаменте следует создавать в том случае, если при проведении работ используется большой объём бетона. Особенно если бетон заливается поверх каркаса монолита.

Бетон после заливки постепенно отдаёт влагу и уменьшается в размерах. Это вызывает смещение остальных частей конструкции и создаёт риск возникновения трещин и обрушений. Поэтому наличие деформационных швов при закладывании монолитного фундамента обязательно.

В современном строительстве специалисты часто прибегают к объединению нескольких швов в один, создавая таким образом универсальные швы, способные выдержать различные нагрузки и сложности. К примеру, усадочный и температурный швы дают наилучшую эффективность и довольно просты в обустройстве. Универсальный деформационный шов позволяет обеспечить прочность зданий различной этажности. При закладывании такого шва не имеет значения тип фундамента.

к оглавлению ↑

Чем заполнить и чем изолировать деформационные швы

Для основания здания важную роль играет методика, которой будет заложен шов. При обустройстве деформационных швов следует учитывать ряд особенностей производства работ:

  • Разрыв шва должен быть равен высоте всего фундамента. В противном случае утрачивается смысл выполнения этого комплекса работ.
  • Горизонтальное расстояние между закладываемыми швами определяется в зависимости от материала здания. Деревянные конструкции могут иметь между швами 60 метров, а кирпичные не более 15.
  • При анализе грунтов необходимо установить степень морозного пучения грунта при отрицательных температурах. С ростом степени пучения сокращается расстояние между швами.
  • Компенсационный шов в фундаменте должен иметь ширину в 10 см – это позволяет утеплить его и провести гидроизоляцию.
  • На участке стыка с пристройками всегда предусматривается шов, независимо от расстояния до ближайшего разрыва.
  • После проведения всех работ по изоляции шва, обязательно проводят его герметизацию специальным составом.

Указанные правила закладывания разрывов являются универсальными и обязательными для всех типов деформационных швов. При этом, разработка проекта каждого фундамента имеет свои особенности и коррективы. Кроме создания шва, важно грамотно обеспечить его изоляцию и герметизацию – так удастся продлить срок его эксплуатации и снизить риск деформаций.

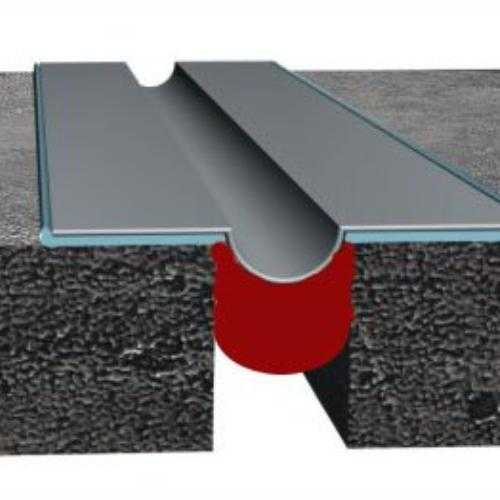

Конструкция деформационных швов

Для герметизации деформационных швов используют различные материалы:

  • Герметики из битума с полимерными соединениями.
  • Бутил-каучуковые герметики. Самый дешевый вариант.
  • Герметики на основе силикона.
  • Полиуретановые виды герметиков.

В сегодняшнем строительстве последний вариант герметиков является наиболее востребованным. Они имеют высокую стоимость, но обеспечивают максимальную прочность при воздействии негативных факторов окружающей среды и давления здания.

Химическое производство использует для создания первоклассных герметиков только специальные полимерные материалы. Использование этих средств позволяет обеспечить надежную защиту фундаменту. При недостаточной внимательности к конструкции она может быстро подвергнуться разрушениям, вплоть до обвала.

Перед непосредственной герметизацией разрыва, необходимо выполнить комплекс действий по подготовке поверхности. Без этого нельзя создать качественное и долговечное покрытие. Полиуретановые герметики гарантируют высокую эластичность и обеспечивают высокий уровень сцепления с поверхностью. Этот вид герметиков обладает высокой термической стойкостью и способны выдерживать колебания температуры от минус 100 градусов до +100.

к оглавлению ↑

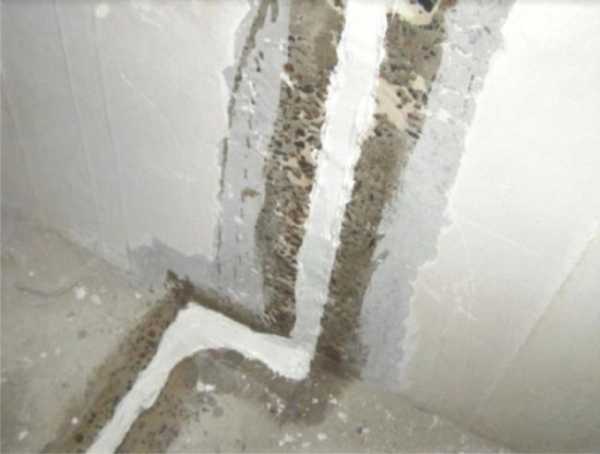

Чем изолировать швы

Деформационный шов в фундаментах, СНИП на который регламентирует все процессы производства работ и качество применяемых материалов, играет важную роль в нормальной эксплуатации строения. Его обустройство требует существенных затрат времени и денег, но предотвращает возможные деформации.

При разработке проекта размещения швов, весь периметр фундамент разделяется на самостоятельные участки – узлы для деформационных швов. При проведении работ обязательно правильная гидроизоляция, особенно если в доме есть подвал.

На выбор конкретного материала для гидроизоляции влияет ряд факторов:

  1. Размер шва.
  2. Вероятность деформаций.
  3. Давление на фундамент и уровень максимальной нагрузки.
  4. Характер внешнего воздействия на шов.

Для прочности шва важно обеспечить защиту от воды. Наиболее эффективная методика – создание искусственной петли, которая собирает влагу. Кроме этого, при монтаже устанавливают влагопоглощающие прокладки в толще бетона.



Деформационные швы, которые заложены по всем установленным правилам, гарантируют надежность основанию здания на долгие годы. При строительстве домов на зыбких и подверженных смещениям грунтах создание швов обязательно. В других случаях — это выбор владельца. Соблюдение установленных правил изоляции деформационных швов оказывает решающее влияние на прочность фундамента и увеличивает срок его безопасной эксплуатации.



stroykarecept.ru

Устройство и расчет деформационных швов в фундаментах

Фундамент любого здания – основное несущее сооружение, на которое ложится большинство статических нагрузок во время эксплуатации строения. От его качества зависит длительность эксплуатации здания и его безопасность в процессе эксплуатации.

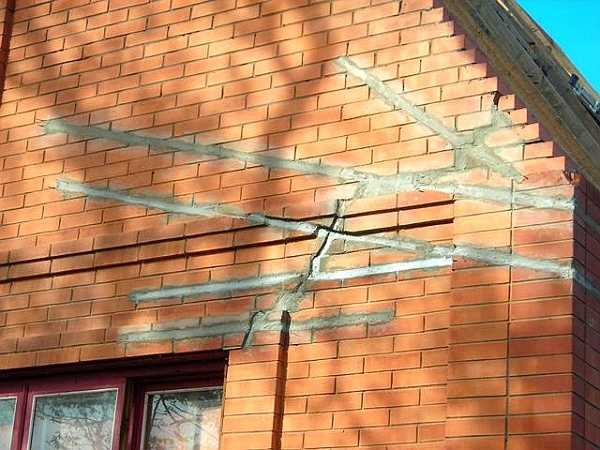

Обязательно устройство деформационного шва между фундаментом пристройки

Элементом фундаментных оснований, заслуживающим особого внимания, является деформационный шов.

Описание и виды деформационных швов

Деформационный шов — это, специальным образом подготовленный участок фундамента здания, задачей которого является защита основания от перемещений грунта и противостояние резким температурным изменениям. Особое внимание защите фундаментных оснований устройством деформационного шва принято уделять в районах с повышенной сейсмической активностью.

Чаще всего, деформационный шов применяется под устройство укрепления фундаментов зданий ленточного типа.

Сейчас при строительстве применяются основные виды деформационных швов. Их четыре:

  • осадочный шов;
  • температурный шов;
  • усадочный шов;
  • сейсмические швы.

Выбирают подходящие виды деформационных швов для фундаментных оснований, основываясь на анализе собранных данных о температуре, типах грунта и сейсмической активности региона, в котором планируется вести строительство.

к оглавлению ↑

Особенности применения сейсмических и осадочных швов

Сейсмический деформационный шов для фундаментных оснований, как это понятно из названия, применяется чаще всего на регионах с повышенной опасностью неожиданных передвижений грунта. Его основная задача – смягчить опасные деформации фундамента при возникновении сейсмической активности.

Особенностью сейсмического компенсатора, является разделение им фундаментной конструкции на несколько отдельных квадратов.

Деформационный шов плитного основания

Расчет размеров таких блоков производится на предварительном этапе. Между этими квадратами с равными сторонами и выполняется устройство компенсатора этого типа. Особое внимание следует уделить такой работе, как гидроизоляция сейсмического шва, поскольку постоянное воздействие влаги и резкие перепады температуры значительно снижает износостойкость материалов и уменьшает общий срок эксплуатации строения.

Качественная рулонная гидроизоляция продлит срок жизни фундамента.

Задачей осадочного компенсатора для фундаментных оснований является обезопасить фундаментную конструкцию от появления трещин в плите при усадке грунта под зданием. Усадочные передвижения почвы во время эксплуатации здания могут возникать из-за разной плотности грунта под частями здания и неравномерно распределенной нагрузки.

В современной архитектуре зданий зачастую используется переменная этажность, конструктивные особенности разных частей здания, всевозможные надстройки. Здания, строящиеся на однородном грунте с одинаковой плотностью почвы по всей площади строительства, встречаются крайне редко.

При большой разнице значений плотности почвы, возникающие под нагрузкой движения грунта могут вызывать различные деформации конструкции здания: смещения, трещины, сколы и другие повреждения.

Расчет деформационных швов осадочного типа происходит для каждого здания отдельно, основываясь на данных анализа плотности почвы. Их основная задача – компенсировать смещения отдельных блоков здания, вызванные осадкой.

к оглавлению ↑

Особенности применения температурных и усадочных швов

Область применения температурных швов для фундаментных оснований обусловлена климатическими особенностями региона, запланированного под строительство, способными оказывать негативное влияние на материалы, применяемые при строительстве здания. Фундаментные швы этого типа применяются при возведении зданий как в холодном, так и в жарком климатах.

Устройство температурных швов подразумевает, что вся постройка разделяется на несколько квадратных блоков, виды этих блоков и их размер определяются, когда производится предварительный расчет. При подготовке учитываются такие факторы, как глубина промерзания почвы, сейсмическая стабильность региона и множество других показателей. Следует заметить, что гидроизоляция швов обязательна в любых условиях.

Усадочные швы для фундаментных оснований применяются для защиты ленточного фундамента при строительстве монолитно-бетонных каркасов, для которых используются большие объемы бетонных смесей. В процессе эксплуатации бетон отдает, содержащуюся в плите влагу, уменьшаясь в объеме.

Это может вызвать возникновение усадочных трещин и расколов, уменьшающих несущие свойства монолитно-бетонного сооружения. Устройство усадочного деформационного шва препятствует появлению разрушений в плите, расширяясь вместе с бетоном по мере его высыхания.

По окончании высыхания бетонного монолита, усадочный шов в плите зачеканивают. Для проведения таких работ, как гидроизоляция шва применяются специальные герметики.

к оглавлению ↑

Основные правила устройства швов

Расчет необходимого количества деформационных швов должен осуществляется опытным специалистом. Для того, чтобы швы качественно выполняли свое предназначение по защите фундамента и всего здания необходимо соблюдать несколько условий:

  • высота фундаментного деформационного шва должна равняться высоте всего основания;
  • расчет расстояния между швами проводится на основании условий, среди которых материал, применяемый при возведении стен постройки;
  • проект здания и его архитектура играют важную роль: расчет дополнительных деформационных швов по углам строения потребуется для зданий с пристройками;
  • обычная ширина деформационных швов для фундаментных оснований составляет в среднем 100-120 миллиметров;
  • расчет способов тепло и гидроизоляции происходит в зависимости от запланированного типа фундамента. Гидроизоляция ленточного фундамента производится отдельными тепло и гидрогерметиками, а при возведении плиточного фундамента как гидроизоляция может использоваться просмоленная пакля;
  • в возводимой отмостке применяются деревянные рейки, для защиты от влаги залитые битумом.
  • если основание защищено от воздействия влаги, в дополнительном шве по отмостке и фундаменту нет необходимости.

Соблюдая эти, универсальные для всех типов швов, правила можно значительно увеличить срок эксплуатации фундамента.

к оглавлению ↑

Деформационные швы дома (видео)

к оглавлению ↑

Правила изоляции деформационных швов

Обязательным условием при монтаже деформационных швов любого типа является их гидроизоляция. Расчет подбора герметика или гидроизоляционного материала должен учитывать следующие факторы:

  • наличие цокольного этажа или подвала;
  • давление воды в почве;
  • длина и ширина деформационного шва;
  • характер деформаций и их вероятность;
  • максимальная нагрузка на фундамент.

После выбора гидроизолирующего материала и проведения комплекса таких работ, как гидроизоляция швов, желательно убедиться в отсутствии протечек в местах соединений. Швы не должны подвергаться воздействию влаги.

Устройство, защищенных по всем правилам деформационных швов фундамента, обеспечит надежность основания здания на десятилетия.

pofundamenty.ru

Деформационный шов в фундаментах – виды, особенности, правила устройства

Как известно, фундамент является наиболее важной частью любого сооружения. Он принимает на себя нагрузки от вышерасположенных конструктивных элементов, а также усилия, воздействующие со стороны грунтовых слоев. В процессе эксплуатации здание подвергается различным деформациям, зависящим от многих факторов, которые требуется учитывать еще на стадии проектирования.

Профессиональный подход позволяет минимизировать риски, связанные с существенными повреждениями строения и постоянными ремонтами. В частности, устройство деформационных швов на фундаменте и других конструктивных элементах дает возможность строить дома в сейсмически опасных районах или на участках со сложной структурой грунта. Швы необходимы, также, при сооружении зданий большой протяженности и массивных домов.

Каким бывает деформационный шов

Основным предназначением деформационных швов является разделение строения на отдельные, независимые блоки. В случае появления внешнего негативного воздействия в виде почвенных или температурных колебаний на один из отсеков дома, целостность рядом расположенных, но отделенных секций строения от процессов деформации не пострадает. Швы снимают напряжения, возникающие между сопряженными участками. Конструктивно они выглядят как разрезы, а функционально исполняют роль компенсаторов, сводящих практически не «нет» нагрузки, появляющиеся в результате сезонных изменений. Разрывы максимально смягчают результаты воздействия негативных явлений.

Деформационные швы, устраиваемые в фундаменте, делятся на пять групп:

  • усадочные – контролируют равномерность распределения усилий в монолитной плите или бетонной ленте, а также «правильность» деформационных усадок;
  • осадочные – уменьшают риск разрушения строения при возведении фундамента на неустойчивых и пучинистых грунтах;
  • температурные – защищают конструкции от влияния температурных перепадов. Зазоры, как правило, делают на участках, возвышающихся над землей;
  • сейсмические – оберегают сооружения от незначительных колебаний грунтовых слоев, характерных для сейсмоопасных регионов;
  • комбинированные – выполняют сразу несколько анти деформационных функций.

Устройство швов требует грамотного расположения. Расстояние между ними определяется по соответствующим нормативам в зависимости от материала, используемого при возведении фундамента, вида грунта, являющегося опорным основанием, а также массивности и размеров сооружения. В стандартах представлены таблицы, определяющие наибольшую длину от одного шва до другого, принимаемую без расчетов. Кроме того, в них указаны формулы, позволяющие сделать более точные вычисления.

Деформационный шов может встречаться в фундаментной плите и монолитной ленте, его устройство предусматривается и в сборных фундаментах.

Конструкция шва может выполняться с использованием различных профилей. Их подбирают с учетом конкретных условий, останавливаясь на наиболее оптимальном варианте. Каждый шов защищается изоляционными материалами.

Усадочные швы

Данный вид шва предназначен для монолитного фундамента, при возведении которого использовалось большое количество бетонного раствора, и устанавливался арматурный каркас. Дело в том, что бетонная масса при отверждении имеет свойство терять влагу, принимающую активное участие в процессах приготовления смеси и правильного схватывания при наборе бетоном прочности. При этом монолит несколько уменьшается в размерах, как бы стягиваясь, что приводит к образованию в его теле трещин.

Усадочные швы в ленточном фундаменте и бетонной плите большой площади избавляют от появления в теле затвердевающей бетонной массы разрывов и надломов. Шаг швов определяется расчетами с учетом конструктивных особенностей подземной и наземной части здания.

Осадочный шов

Осадка фундамента может происходить по разным причинам, основными из которых являются:

  • несхожие по составу грунтовые пласты, залегающие на площадке застройки;
  • разная этажность в пределах одного дома или другие особенности, влияющие на равномерное распределение нагрузок.

Участки с однородным строением грунтов встречаются достаточно редко. Особенно это касается случаев, когда сооружение занимает большую площадь. В данной ситуации только осадочный шов может спасти здание от вертикальных смещений, заканчивающихся трещинами и изломами на фасадах. Устройство деформационных швов не допускает осадку устойчивого блока строения вместе с проблемной секцией, расположенной по соседству. Поэтому перекосов не происходит.

Обустройство осадочного шва требуется в зоне стыковки разноэтажных строений, к примеру, двухуровневого дома и гаража, или террасы. Фундаменты, в этом случае, не будут жестко связываться между собой, поэтому могут иметь разный уровень заложения и даже конструктивные отличия. Нагрузки для каждого отсека станут распределяться по собственным схемам.

Особенности температурного шва

В регионах с существенной разницей температур в летний и зимний период происходят деформации внутри ограждающих конструкций. Морозный воздух охлаждает наружную поверхность стен в то время, когда внутренние помещения отапливаются. Или наоборот. Жаркое солнце снаружи сильно нагревает стены, а внутри работает кондиционер, поддерживающий прохладу в доме. В обоих случаях ограждение подвергается разрушающему воздействию внутреннего напряжения, которое может вырасти до критического показателя. В результате стены начнут разрушаться.

Устройство деформационного шва решает проблему с перепадами температур, но его используют лишь для наземных конструкций и цоколя.

Фундамент, располагаемый в грунте, не подвергается существенным колебаниям температурных режимов, но только в том случае, если его расчет произведен верно. Особые случаи касаются отапливаемых подвалов в сочетании с глубоким уровнем промерзания грунта, хотя фундаментные стены в любом случае будут подвергаться меньшим температурным нагрузкам по сравнению с наземными ограждающими конструкциями.

Часто усадочные швы объединяют с температурными. Подобное решение устройства комбинированных швов повышает эффективность конструктивной защиты разделенных секций здания.

Особенности сейсмического деформационного шва

Фундаменты, возводимые в регионах, где возможны даже незначительные сейсмические нагрузки, рассекают на отдельные блоки с помощью специальных деформационных швов. Защита производится со всех сторон каждого отсека. Такие швы предохраняют разрушение зданий в случае смещения грунтовых слоев в результате воздействия волн, появляющихся в результате землетрясений.

Основные правила устройства компенсационных разрывов

Для фундаментов важно, каким образом будет выполнен тот или иной шов. Существуют некоторые нюансы, которые следует учитывать при его устройстве.

  • Во-первых, высота вертикального разрыва должна равняться высоте фундамента, иначе теряется весь смысл проведения работ. Нередко в линейный размер включается и цоколь.
  • Во-вторых, расстояние между конструктивными щелями принимается в зависимости от материала строительства наземной части сооружения. Для деревянного дома оптимальным шагом считается шестьдесят, а для кирпичного – пятнадцать метров. Принимается во внимание и показатель пучинистости грунта. Чем он выше, тем меньшее расстояние закладывается между деформационными швами.
  • В-третьих, компенсационный шов выполняют шириной около 10см для удобства его утепления и гидроизоляции.
  • В-четвертых, на границе пристроек всегда следует предусматривать разрыв, даже если ближайший шов находится неподалеку.
  • В-пятых, после утепления и проведения работ по гидроизоляции, щель необходимо загерметизировать эластичным и атмосферостойким составом.

Вышеописанные правила считаются универсальными. Но для каждого фундамента имеются дополнительные нюансы, которые закладываются в проекте. К примеру, шов между бетонными плитами рекомендуется заделывать просмоленной паклей, а для ленточного монолита утеплитель и гидроизоляцию придется покупать отдельно. От качества материалов, а также выносливости и эластичности полимерных герметиков, во многом зависит дальнейшая судьба фундамента и, как результат, всего дома.

semidelov.ru

Деформационный шов между фундаментами: правила обустройства

Фундамент любого по габаритам здания является главной несущей конструкцией, на которую ложится полностью вся масса постройки. Именно поэтому качество его всегда считалось одной из самых важных особенностей при строительстве.

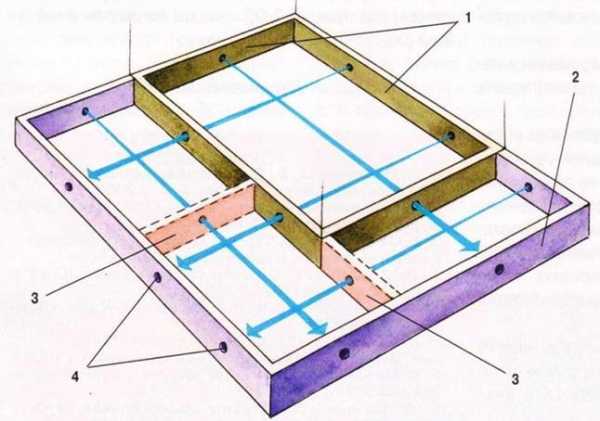

Схема фундамента: 1. Старый фундамент. 2. Новый фундамент. 3. Перемычки. 4. Продухи.

Отдельного внимания при устройстве фундамента заслуживает такое понятие, как деформационные швы.

Это специально устроенные места, которые защищают основание от движений земной коры и от температурных колебаний. Больше всего распространено устройство их для зданий, которые строятся в сейсмически опасных зонах. А что касается типа фундамента, то деформационный шов чаще всего применяется при ленточном типе.

На сегодняшний день выделяют несколько видов таких швов: температурные, осадочные, сейсмические и усадочные. Устройство конкретного типа напрямую зависит от качества грунта, на котором стоит дом, и от температурных условий внешней среды.

Обзор основных видов швов и особенности их устройства

Вернуться к оглавлению

Сейсмические и осадочные

Варианты пристроек: 1. Старый дом. 2. Пристройка.

Сейсмические швы между фундаментами, как правило, устраивают в потенциально опасных в сейсмическом плане зонах. Наличие их способно предотвратить в какой-то степени колебание земной коры и не дать растрескиваться фундаменту и стенам дома.

Чтобы правильно устроить их, прежде всего необходимо разбить фундамент на несколько кубов с одинаковыми сторонами. Именно по всем ребрам этих условных кубов и должны делаться швы. Причем они должны выглядеть в виде небольших отсеков, надежно защищенных гидроизоляционными материалами от влаги и температуры.

Осадочные швы целесообразно устраивать для фундаментов зданий, которые будут иметь переменную этажность. Ведь в этом случае часть здания с меньшим количеством этажей будет давить на фундамент меньше, чем часть с большей этажностью. А швы способны выровнять такую нагрузку. Помимо этого, устройство их может компенсировать проблемы, возникающие в случае осадки грунта.

Принцип устройства состоит в том, что делится на определенные узлы как фундамент, так и само здание. Швом при этом должен быть защищен каждый узел. Соответственно, обустраивать их необходимо и на плите здания. Хоть это и займет больше затрат материалов и времени, в будущем качественный деформационный шов во много раз снизит вероятность растрескивания стен.

Вернуться к оглавлению

Температурные и усадочные

Сопряжение фундаментов: 1. Дом. 2. Старый фундамент. 3. Штыри. 4. Арматура. 5. Цоколь. 6. Основание фундамента.

Температурные деформационные швы между фундаментом лучше всего устраивать в местности, которая имеет очень переменчивый климат. То есть температура будет оказывать сильное влияние на качество строения. Это касается как мест с холодным климатом, так и с жарким в том числе.

Исходя из технологии устройства температурных швов, полностью все здание делится на определенные квадратные отсеки, размер которых определяется путем расчетов. Удобнее всего делать это на плите, где замеры получатся более четкими. При этом учитывается географическое положение, сейсмические условия местности, габариты здания и глубина промерзания грунта. И хотя обычно такие швы не делают на фундаментах, опытные строители считают, что лучше их все-таки делать, так как глубина промерзания может значительно колебаться в разные периоды.

А вот что касается усадочных швов, то их целесообразно применять для фундаментов и зданий, в строительстве которых присутствует большое количество бетона, особенно если он заливается поверх монолитного каркаса фундамента.

Объясняется это очень легко. Ведь со временем бетон имеет свойство отдавать влагу, тем самым немного уменьшаясь в размерах. Но даже незначительное уменьшение может привести к большой деформации и появлению трещин на фундаменте и стенах. Поэтому обустройство их обязательно в местах, где используется много бетона.

Но между тем, лучшим вариантом строители считают объединение температурного и усадочного типа швов. Такой вариант дает лучший эффект, к тому же, устройство их считается самым простым. Комбинация этих типов может применяться для строений любой этажности и для любого типа фундамента.

Вернуться к оглавлению

Правила устройства деформационных швов

Рассмотрим теперь основные правила для обустройства любого вида таких швов. Для начала сделайте предварительный расчет с геодезистом, на основании которого вы сможете определить их точное количество, необходимое для фундамента вашего дома. Затем принимайтесь за устройство. Учтите при этом такие основные правила:

  1. Высота любого шва должна соответствовать полной высоте фундамента. Запрещается делать его меньшей высоты, чем фундамент.
  2. Горизонтальное расстояние между швами определяется из расчетов. Оптимальным усредненным вариантом считается:
  • 60 метров, если предполагается стены в доме сооружать из дерева;
  • 15 метров, если вы планируете делать кирпичные стенки дома.

При всем этом еще очень важно учитывать пучинистость грунта. Так, для сильнопучинистого грунта идеальным считается расстояние в 15 метров между швами, а для слабопучинистого грунта — около 30 метров.

  1. Обязательно учитывайте структуру здания. Если вы планируете строительство большого дома, который будет иметь как минимум одну пристройку, то не пренебрегайте дополнительными швами на угловых границах.
  2. Что касается ширины швов, то в среднем она составляет 10-12 см. Это обычно является постоянной цифрой.
  3. Швы необходимо делать как в ленте фундамента, так и в самой фундаментной плите (в зависимости от типа фундамента). При этом лучше всего для плитного фундамента в качестве утепления и гидроизоляции выбирать просмоленную паклю. А для ленточного фундамента лучше купить отдельно гидроизоляционный материал и специальный утеплитель.
  4. Не забывайте и про отмостку. Только здесь обязательным условием является наличие деревянной рейки, залитой битумом. Если пространство большое, можно использовать несколько таких реек, расстояние между которыми должно быть не более 2 метров.
  5. Наличие шва между отмосткой и основанием фундамента не нужно в том случае, если по плите основания будущего дома уже проложен достаточно толстый слой материала, обладающий высокими гидроизоляционными и тепловыми свойствами.

Такие советы рассчитаны на устройство любых видов швов, так как являются общими и универсальными. При выполнении работы нужно будет только учитывать особенности грунта и здания, но придерживаться все же этих же советов. Выполнение их сделает фундамент вашего будущего дома максимально крепким. При этом дом будет служить вам долго, не доставляя больших проблем.

moifundament.ru

Деформационные швы для фундамента — favorit-tk

Деформационные швы для фундамента

Фундамент любого по габаритам здания является главной несущей конструкцией, на которую ложится полностью вся масса постройки. Именно поэтому качество его всегда считалось одной из самых важных особенностей при строительстве.
Отдельного внимания при устройстве фундамента заслуживает такое понятие, как деформационные швы.
Это специально устроенные места, которые защищают основание от движений земной коры и от температурных колебаний. Больше всего распространено устройство их для зданий, которые строятся в сейсмически опасных зонах. А что касается типа фундамента, то деформационный шов чаще всего применяется при ленточном типе.
На сегодняшний день выделяют несколько видов таких швов: температурные, осадочные, сейсмические и усадочные. Устройство конкретного типа напрямую зависит от качества грунта, на котором стоит дом, и от температурных условий внешней среды.

Сейсмические швы между фундаментами, как правило, устраивают в потенциально опасных в сейсмическом плане зонах. Наличие их способно предотвратить в какой-то степени колебание земной коры и не дать растрескиваться фундаменту и стенам дома.
Чтобы правильно устроить их, прежде всего необходимо разбить фундамент на несколько кубов с одинаковыми сторонами. Именно по всем ребрам этих условных кубов и должны делаться швы. Причем они должны выглядеть в виде небольших отсеков, надежно защищенных гидроизоляционными материалами от влаги и температуры.
Осадочные швы целесообразно устраивать для фундаментов зданий, которые будут иметь переменную этажность. Ведь в этом случае часть здания с меньшим количеством этажей будет давить на фундамент меньше, чем часть с большей этажностью. А швы способны выровнять такую нагрузку. Помимо этого, устройство их может компенсировать проблемы, возникающие в случае осадки грунта.
Принцип устройства состоит в том, что делится на определенные узлы как фундамент, так и само здание. Швом при этом должен быть защищен каждый узел. Соответственно, обустраивать их необходимо и на плите здания. Хоть это и займет больше затрат материалов и времени, в будущем качественный деформационный шов во много раз снизит вероятность растрескивания стен.

Температурные деформационные швы между фундаментом лучше всего устраивать в местности, которая имеет очень переменчивый климат. То есть температура будет оказывать сильное влияние на качество строения. Это касается как мест с холодным климатом, так и с жарким в том числе.
Исходя из технологии устройства температурных швов, полностью все здание делится на определенные квадратные отсеки, размер которых определяется путем расчетов. Удобнее всего делать это на плите, где замеры получатся более четкими. При этом учитывается географическое положение, сейсмические условия местности, габариты здания и глубина промерзания грунта. И хотя обычно такие швы не делают на фундаментах, опытные строители считают, что лучше их все-таки делать, так как глубина промерзания может значительно колебаться в разные периоды.
А вот что касается усадочных швов, то их целесообразно применять для фундаментов и зданий, в строительстве которых присутствует большое количество бетона, особенно если он заливается поверх монолитного каркаса фундамента.

Объясняется это очень легко. Ведь со временем бетон имеет свойство отдавать влагу, тем самым немного уменьшаясь в размерах. Но даже незначительное уменьшение может привести к большой деформации и появлению трещин на фундаменте и стенах. Поэтому обустройство их обязательно в местах, где используется много бетона.

Но между тем, лучшим вариантом строители считают объединение температурного и усадочного типа швов. Такой вариант дает лучший эффект, к тому же, устройство их считается самым простым. Комбинация этих типов может применяться для строений любой этажности и для любого типа фундамента.

ПРАВИЛА УСТРОЙСТВА ДЕФОРМАЦИОННЫХ ШВОВ

Рассмотрим теперь основные правила для обустройства любого вида таких швов. Для начала сделайте предварительный расчет с геодезистом, на основании которого вы сможете определить их точное количество, необходимое для фундамента вашего дома. Затем принимайтесь за устройство. Учтите при этом такие основные правила:

Высота любого шва должна соответствовать полной высоте фундамента. Запрещается делать его меньшей высоты, чем фундамент.
Горизонтальное расстояние между швами определяется из расчетов. Оптимальным усредненным вариантом считается:
60 метров, если предполагается стены в доме сооружать из дерева;
15 метров, если вы планируете делать кирпичные стенки дома.

При всем этом еще очень важно учитывать пучинистость грунта. Так, для сильнопучинистого грунта идеальным считается расстояние в 15 метров между швами, а для слабопучинистого грунта — около 30 метров.

Обязательно учитывайте структуру здания. Если вы планируете строительство большого дома, который будет иметь как минимум одну пристройку, то не пренебрегайте дополнительными швами на угловых границах.
Что касается ширины швов, то в среднем она составляет 10-12 см. Это обычно является постоянной цифрой.
Швы необходимо делать как в ленте фундамента, так и в самой фундаментной плите (в зависимости от типа фундамента). При этом лучше всего для плитного фундамента в качестве утепления и гидроизоляции выбирать просмоленную паклю. А для ленточного фундамента лучше купить отдельно гидроизоляционный материал и специальный утеплитель.
Не забывайте и про отмостку. Только здесь обязательным условием является наличие деревянной рейки, залитой битумом. Если пространство большое, можно использовать несколько таких реек, расстояние между которыми должно быть не более 2 метров.
Наличие шва между отмосткой и основанием фундамента не нужно в том случае, если по плите основания будущего дома уже проложен достаточно толстый слой материала, обладающий высокими гидроизоляционными и тепловыми свойствами.

Такие советы рассчитаны на устройство любых видов швов, так как являются общими и универсальными. При выполнении работы нужно будет только учитывать особенности грунта и здания, но придерживаться все же этих же советов. Выполнение их сделает фундамент вашего будущего дома максимально крепким. При этом дом будет служить вам долго, не доставляя больших проблем.

favorit-tk.ru

устройство и расстояния в них

Фундамент  является неотъемлемой частью конструкции любого здания и сооружения. Именно основание дома выполняет несущую функцию, в результате чего от состояния  данной части конструкции зависит срок эксплуатации здания или сооружения. При возведении любой разновидности фундамента особое внимание нужно уделить деформационным швам.

Устройство деформационных швов в фундаментах

Деформационным швом называется особый участок, устроенный особым образом. Основной функцией данного участка является защитная. Наличие и распространение деформационных швов в фундаменте дома помогает противостоять конструкции воздействию температурных и почвенных колебаний.

Особенно много уделяется внимание созданию деформационных швов в фундаменте при строительстве сооружений в сейсмоактивных районах. Наиболее часто деформационные швы обеспечивают защиту фундаменту ленточного типа. Количество требуемых швов должен рассчитать геодезист, обладающий опытом работы в своей области.

Для того чтобы  грамотно обустроить шов, который будет обеспечивать эффективную защиту основания сооружения, необходимо соблюдать следующие правила:

  • Высота деформационного шва фундамента не должна превышать высоту самого основания;
  • Шаг между деформационными швами должен быть определен расчетным путем. Среднее значение данного параметра в случае дома, построенного из дерева, составляет 0,6 м метров, а при возведении кирпичного строения 0,15 метрам;
  • Конструкция возводимого строения тоже оказывает значительное влияние на обустройство швов, предназначенных для защиты основания здания. В том случае если дом будет иметь пристройку, то угловые границы основания пристройки также должны иметь деформационные швы по углам фундамента;
  • Ширина каждого деформационного шва варьируется в пределах от десяти до двенадцати сантиметров;
  • Деформационные швы необходимо изолировать. Выбор теплоизоляционных и гидроизоляционных материалов зависит от типа фундамента. Для изоляции ленточного фундамента необходимо создавать отдельную гидроизоляционную и теплоизоляционную прослойку. Для защиты деформационных швов плитного основания лучше всего подходит просоленная пакля;
  • При строительстве отмостки нужно задействовать одну или же две рейки, которые следует залить битумной смесью;
  • Создавать шов между отмосткой и конструкции фундамент не нужно, если уже имеется изоляция от воздействия температуры и влаги. Дело в том, что при температурном воздействии материал имеет свойство изменять свой объем, в результате чего деформационный шов впоследствии может поменять свои параметры. В том случае, если отсутствует изоляция от влаги, материал фундамента будет разрушаться при понижении или повышении температуры воздуха, также наличие влаги в шве не позволяет впоследствии загерметизировать его должным образом.

Все приведенные выше советы относятся к категории универсальных и их можно применять при обустройстве всех разновидностей деформационных  свойств. Если соблюдать данные советы можно возвести надежный фундамент, которому будут нестрашны температурные колебания и колебания почвы, благодаря этому будет обеспечена долговечность строения.

Обзор основных видов швов и особенности их устройства

Существует большое количество классификаций деформационных швов.

Виды деформационных швов, исходя из нагрузки, которая и вызывает деформацию:

  • Осадочные. Причиной возникновения данных деформаций является неравномерность уплотнения грунта по разными частям основания. В свою очередь, причиной неоднородности грунта может быть неравномерное распределение нагрузки на основание сооружения.

    Современная архитектура на сегодняшний день изобилует зданиями, имеющими разную этажность. Именно в этом случае на фундамент оказывается неравномерная нагрузка, в результате чего в месте большей нагрузки грунт более плотный, чем в месте с меньшей нагрузкой. Результатом неравномерного уплотнения могут быть вертикальные деформации, имеющие вид сдвигов, изломов, смещений и трещин.

     Деформационные швы, которые должны устранить осадочную нагрузку, рассчитываются отдельно для каждого случая.
  • Усадочные. Подобные деформации вызываются уменьшением объема конструкций здания и его отдельных. Подобное может произойти с каменной кладкой и монолитными бетонными частями зданий, поскольку в процессе застывания и затвердевания раствора он теряет влагу, уменьшаясь в объеме. Для устранения подобных деформаций также необходимо определять количество швов индивидуально, исходя из особенностей конструкции здания.
  • Температурные. При строительстве и обустройстве деформационных швов следует учитывать климатические особенности местности, где возводится сооружение, а именно температуру в летнее и зимнее время года.

    В разное время года наружные части конструкции повержены воздействию температуры, которая способна изменить в ту или иную сторону их объем в результате чего возникают внутренние напряжения, следствием которого могут быть трещины на поверхности фундамента и стен сооружения. Подобные трещины являются предвестником будущего разрушения здания.

     Поскольку в них попадает вода, которая и вызывает разрушение материалов. Температурные деформационные швы по типу устройства во многом схожа с осадочными, а именно тем, что обустраиваются в наземной части сооружения;
  • Сейсмические нагрузки являются характерными для местностей, часто сотрясаемыми подземными толчками. В этих случаях основание здания специальным образом разделяется на отдельные блоки, которые разделяются специальными сейсмическими деформационными швами. Швы в этом случае позволяют сохранить целостность конструкций при землетрясении и колебаниях почвы. При подвижках грунта, которые происходят при землетрясениях блоки сближаются и отдаляются, при этом разрушения и деформации конструкции здания не происходит.

Помимо этого, деформационные швы в основании здания подразделяются по типу конструкции, где они создаются.

Таким образом, можно выделить следующие разновидности швов:

  • Создаваемые в стенах;
  • Швы в фундаментах;
  • Швы, обустраиваемые в бетонном полу;
  • Швы монолитных плит.

Правильное устройство деформационных швов

Деформационный шов представляет собой специальный разрез в конструкции основания сооружения, который делить фундамент на отдельные части, называемые отсеки. Данный разрез при встраивании в конструкцию основания дома придает ему больше прочности, а также обеспечивают его герметичность.

Устройство шва, защищающего фундамент от деформации

Для создания усадочных деформационных швов, когда здание возводится на неустойчивой почве или оказывает неравномерную нагрузку, необходимо разделить основание на узлы, каждый из которых защищается деформационным швом, количеством и расположение узлов определяется строго индивидуально для каждого конкретного случая.

При обустройстве температурных деформационных швов фундамент делится на квадратные отсеки, размер  которых определяется расчетным путем. Удобнее всего работать с плитами, где можно сделать более точные замеры.

Усадочные деформационные швы предназначены для конструкций из монолитного бетона. При помощи подобной защиты можно равномерно распределить нагрузку, оказываемую на основание.

Сейсмические деформационные швы образуются на стыке нескольких кубов. Деформационные швы располагаются, которые имеют вид небольших отсеков, защищаемых слоем гидроизоляции и  колебания температур и попадания вовнутрь воды.

При обустройстве деформационных швов рядом с основным строением обустраивается независимый фундамент. Между двумя независимыми основаниями должен быть пятисантиметровый зазор.

Для того чтобы получить подобный зазор можно использовать доску, которая предварительно оборачивается рубероидов или полиэтиленовой пленкой.

Однако помимо создания специального отверстия, которым и является деформационным шов, необходимо обеспечить его герметизацию. Сделать это можно при помощи герметика. Герметик должен обладать такими свойствами, как эластичность, долговечность и устойчивость к таким негативным факторам окружающей среды, как воздействие влаги, низких и высоких температур, а также температурных перепадов.

Использовать для герметизации деформационных швов можно:

  • Герметики на основе битума с полимерными соединениями;
  • Бутил-каучуковые герметики;
  • Герметики на основе силикона;
  • Полиуретановые герметики.

Подобные бутил-каучуковые  герметики, самые дешевые, обладают относительно небольшим коэффициентом прочности при небольшом растяжении при низких температурах.

На сегодняшний день наиболее популярными герметиками для заделки деформационных швов являются полиуретановые герметики, которые отличаются устойчивостью к самому различному негативному воздействию окружающей среды и долговечность. Единственным недостатком данного герметика можно назвать высокую стоимость.

Перед тем, как осуществить герметизацию деформационного шва, необходимо осуществить подготовку, которая включает в себя чистку поверхности шва. Также не нужно допускать попадание вовнутрь полости мусора.

После подготовки необходимо осуществить герметизацию шва, а именно заполнить его специальным материалом. Необходимо подождать пока герметик высохнет, после чего заделать шов или заизолировать его при помощи специальных материалов.

poznaibeton.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
