Defender 150 EHN — Defender 150 EHN
Defender 150 EHN
- Характеристики
- Монтаж
- Доп. оборудование и запчасти
Информация | |
---|---|
Страна производитель | Польша |
Характеристики DEFENDER | |
Максимальная ширина дверей для одной завесы | 1,5 м |
Максимальная высота дверей | 3,5 м |
Тепловая мощность | 7,2 кВт |
Расход | 3440 м³/ч |
Питание электрического нагревателя | 7,2 кВт |
Номинальный ток электрического нагревателя | 10 А |
Электрическое питание | 3N ~ 400В/50 В/Гц |
Мощность электрического двигателя | 0,4 кВт |
Номинальный ток двигателя | 2,8 А |
Масса с водой/ без воды | -/35 кг |
IP двигателя | 20 |
ВНИМАНИЕ!
- Место монтажа должно быть соответствующе подобрано с учётом возможного появления нагрузок и вибраций.
- Перед началом любых монтажных или консервационных работ необходимо отключить питание и не допустить включение напряжения.
- Рекомендуем применение фильтров в гидравлической системе. Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем
очистить систему, спуская несколько литров воды.
ВНИМАНИЕ!
Воздух выдувается из воздушной завесы с большой скоростью вдоль поверхности отверстия, создавая воздушный защитный барьер. Чтобы получить максимальную эффективность, воздушная завеса/завесы должны покрывать всю ширину дверного проёма.
ПРИ МОНТАЖЕ ВОЗДУШНОЙ ЗАВЕСЫ СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ НА СЛЕДУЮЩИЕ ПАРАМЕТРЫ:
Ширина дверного проема должна быть меньше или равна ширине подаваемой струи воздуха. Для одной завесы DEFENDER — ширина дверного проема может быть 1,1,5 или 2м.
Дальность струи воздуха – высота монтажа
— горизонтальный монтаж
Высота дверей [м] | Скорость вентилятора |
---|---|
2,5 | 1 |
3,0 | 2 |
3,5 | 3 |
— вертикальный монтаж
Высота дверей [м] | Скорость вентилятора |
---|---|
2,5 | 1 |
3,0 | 2 |
3,5 | 3 |
ВНИМАНИЕ! Тепловая эффективность должна быть приспособлена к температуре внутри помещения, а также силе и направлению ветра снаружи помещения. Главным критерием регулирования тепловой мощности является температура вблизи дверей внутри помещения. При использовании комнатного термостата, DEFENDER будет включать нагрев, в зависимости от установленной температуры. Регулировать тепловую мощность следует, основываясь на ощущениях теплового комфорта внутри помещения.Следует учесть дополнительные факторы, влияющие на работу оборудования.
Неблагоприятные факторы, влияющие на работу завесы
— двери или окна, постоянно открывающиеся внутрь помещения, могут создавать сквозняки
— потери и открытый доступ к лестничной клетке через помещение, эффект дымоходной тяги
Благоприятные факторы, влияющие на работу завесы
— применение с внешней стороны дверей тентов, навесов и т.п.
— применение оборотных дверей
МОНТАЖ / ДЕМОНТАЖ БОКОВЫХ НАКЛАДОК
Для снятия боковых накладок необходимо при помощи отвертки аккуратно выровнять защелки, размещенные на задней стенке, и затем отсоединить накладку.
МОНТАЖ ОБОРУДОВАНИЯ
Каждая завеса в зависимости от длины включает два, три или четыре монтажных крепления. Устройство может быть смонтировано на любой опорной конструкции, обеспечивающей устойчивое и прочное крепление.
ГОРИЗОНТАЛЬНЫЙ МОНТАЖ
Возможны два варианта монтажа Defender горизонтально на стену:
ВАРИАНТ I:Монтажные крепления и их кронштейны направлены вниз. При таком варианте необходимо сначала прикрутить монтажные крепления (1) к стене, а затем через равные расстояния (для завесы длиной 1м — 2 монтажных крепления каждые 700мм, для 1,5м – три , 2м — четыре монтажных крепления каждые 600мм), для того, чтобы кронштейны креплений были выровнены. Затем вставьте 2 (DR -1m), 3 (DR-1.5m) или 4 (DR-2m) монтажных болта (2) M10x20 в каждую из двух направляющих.
ВНИМАНИЕ! Расстояние между оборудованием и потолком должно быть мин. 0,3 м.
ВАРИАНТ II: Монтажные крепления и их кронштейны направлены вверх. Монтаж состоит в присоединении монтажных креплений к завесе (1) через равные расстояния как в ВАРИАНТ I. Для этого необходимо вставить 2 (DR -1м), 3 (DR-1.5м) или 4 (DR-2м) монтажных болта (2′) M10x70 в каждую из двух направляющих и выбить отверстия (6) снаружи крышек (5) при помощи молотка и болта, затем закрыть крышки (1). Установите монтажные крепления на болты, поставьте шайбы (3) и затяните гайки (4).
ВНИМАНИЕ! Расстояние между оборудованием и потолком должно быть мин. 0,3 м.

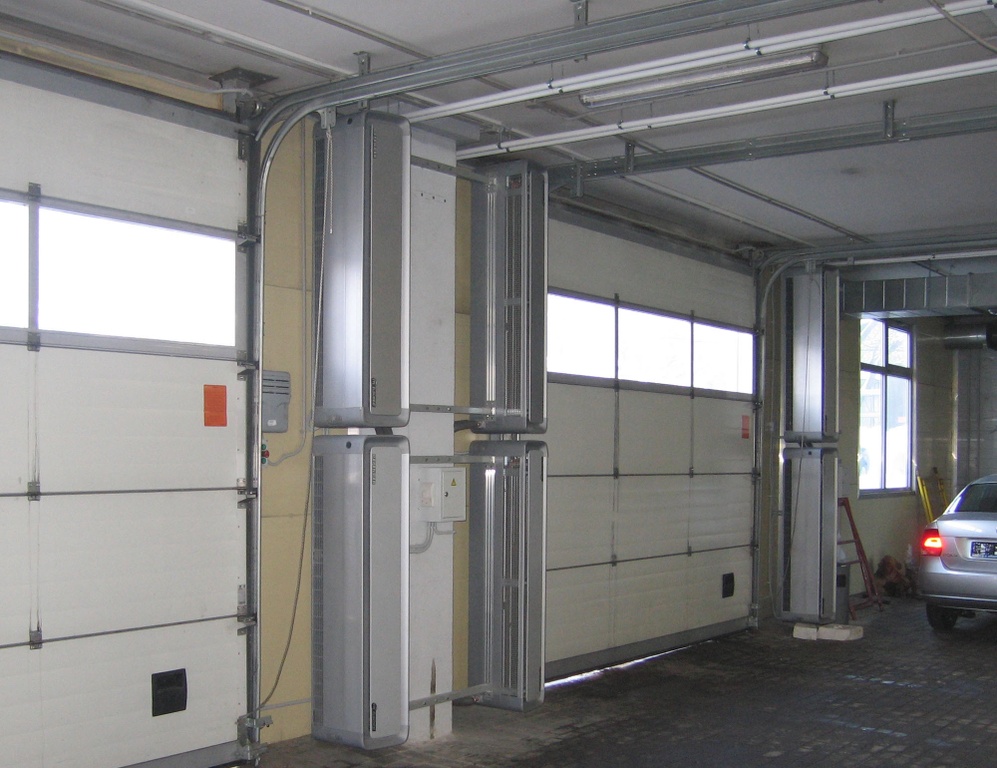

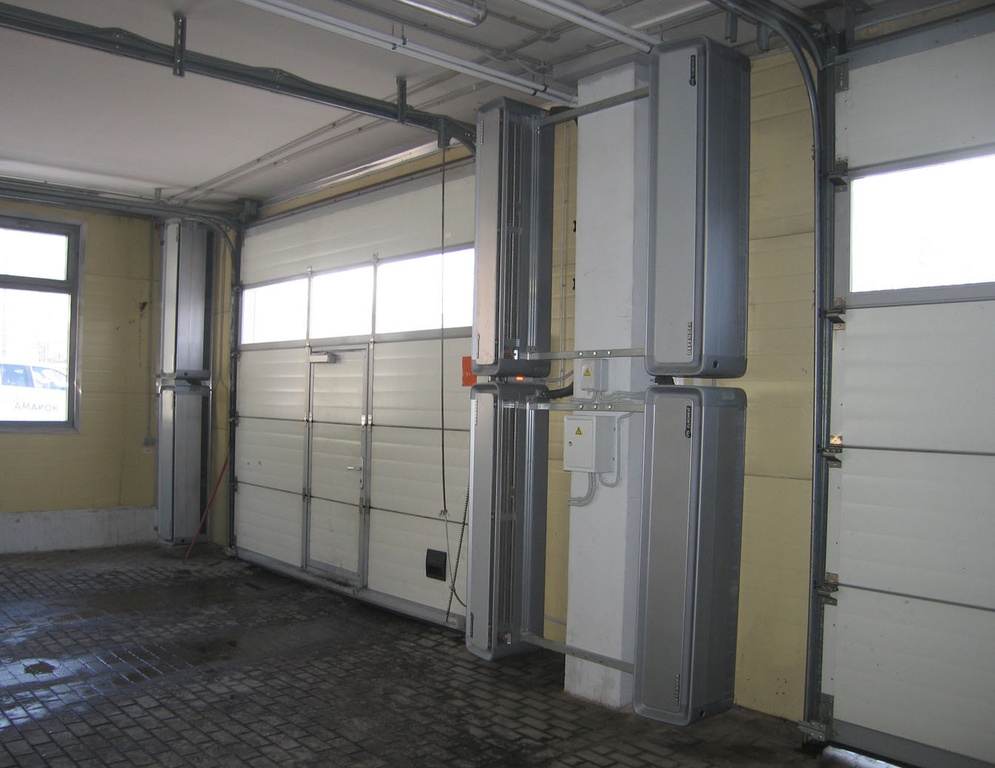

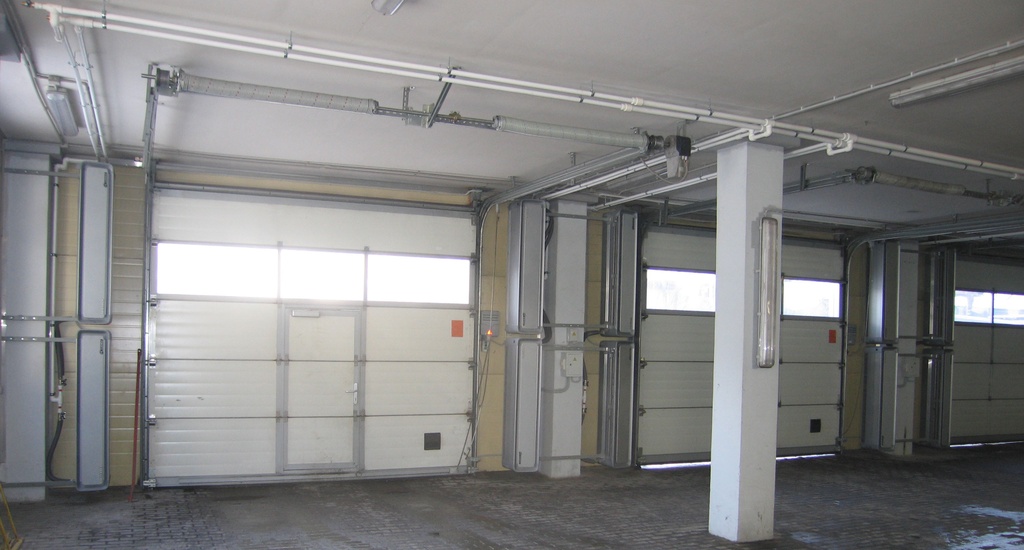

ВЕРТИКАЛЬНЫЙ МОНТАЖ
Возможно установить Defender вертикально на стену по обеим сторонам ворот (с двигателем снизу или сверху).
В таком случае не имеет значения, как выполнять монтаж: в первую очередь прикрепить монтажные крепления к устройству, а затем на стену, или сначала закрепить монтажные крепления на стене, а затем прикрепить к ним завесу.
В случае вертикального монтажа необходимо использовать поставляемые болты (2’) M10x70. 1, 2, или 3 крепления должны быть присоединены при помощи болтов (2’) с шайбами (3) в резьбовые втулки (7), установленные в направляющей устройства (фрагмент A). Крепление со стороны подключения патрубков теплообменника должно монтироваться на болты (2’), установленные в направляющие (как в случае горизонтального монтажа). Необходимо установить шайбы (3) и затянуть гайки (4) (фрагмент B).
ВНИМАНИЕ! Оборудование предназначено для работы в сухих помещениях, в связи с этим необходимо обратить особое внимание на опасность конденсации водяных испарений на элементах электродвигателя, который не приспособлен для работы во влажной среде.

Воздушные завесы DEFENDER не предназначены для монтажа:
- снаружи здания,
- во влажных помещениях,
- во взрывоопасных помещениях,
- в помещениях с особо высоким уровнем запыления,
- в помещениях с агрессивной атмосферой (в связи с наличием медных и алюминиевых элементов в водяном и электрическом нагревателях).
ВНИМАНИЕ! Воздушные завесы DEFENDER XE не приспособлены для монтажа в подвесных потолках.
DEFENDER 150 EHN VTS EUROHEAT — 1-4-2801-0024
Главная » DEFENDER 150 EHN VTS EUROHEAT
Отзывы о товарах
VOLCANO VR2 VTS EUROHEAT
поставил 2 волкано, 2 регулятора оборотов в теплицу, котел 100квт пиролизный, работает как часы..
VOLCANO VR mini EC NEW VTS EUROHEAT
Поставили для отопления в автомойку 3шт таких агрегатов для отопления. Работают без автоматики (новой серии)…
VOLCANO VR2 AC NEW VTS EUROHEAT
Уже 4 клиент у нас их купил с установкой в г.
Читать все отзывы
Описание Отзывы (0) Сопутствующие товары (2)
DEFENDER 150 EHN VTS EUROHEAT
Гарантия: | 5 лет |
Тип оборудования: | Воздушно-тепловая завеса DEFENDER 150 EHN |
Теплоноситель: | Электричество |
Тип установки: | Горизонтальный\вертикальный |
Максимальная высота установки, м: | 4 |
Вес, кг: | 35,4 |
Прирост температуры воздуха: | 27 |
Поток воздуха, м3/ч: | |
Минимальная мощность, кВт: | 6 |
Максимальная мощность, кВт: | 12 |

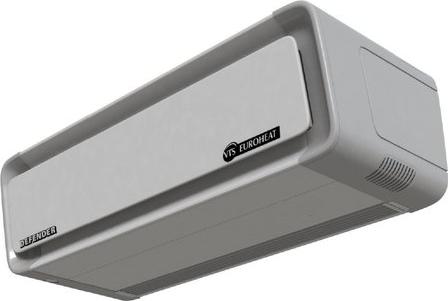

ТЕПЛОВАЯ ЗАВЕСА С ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ DEFENDER 150 EHN
К сожалению, – завеса снята с производства!
Замена Wing E150 – Смотреть >>
Модель тепловой завесы подходит для обогрева промышленных, торговых помещений среднего и крупного размера. Номинальная мощность составляет 12 кВт и позволяет за 5-10 минут обеспечивать прирост температуры воздуха в помещении до 27 градусов. Простая автоматика позволяет легко настраивать тепловую завесу.
Приобретя тепловую завесу с электрическим нагревателем Defender 150 EHN у нас, можно быть уверенным в эффективности защиты своего помещения от внешней воздушной среды. Предлагаемая нами тепловая завеса является универсальным высокотехнологичным устройством, которое круглогодично обеспечивает поддержание микроклимата. Завесы Defender 150 EHN подходит для проемов дверей и ворот высотой до 4м, что обеспечивает воздушный вертикальный барьер из нагретого, направленного в пол, воздуха. Максимальная мощность воздушного потока составляет 3500 кубических метров в час. Мощность воздушного потока можно изменять в соответствии с Вашими пожеланиями, устанавливая желаемую скорость потока воздуха с помощью DX-регулятора. Регулируя мощность и интенсивность воздушного потока, можно добиться оптимального уровня защиты помещения от холода зимой, жары летом и выхлопных газов и пыли круглый год с минимальным расходом электроэнергии.
Defender 150 EHN является одной из самых экономичных тепловых завес, потребляющей даже на максимальных оборотах в разы меньше электроэнергии, чем отечественные тепловые завесы аналогичной мощности. Мы осуществляем монтаж Defender 150 EHN на любых объектах по Вашему желанию. Низкое потребление электроэнергии позволяет Defender 150 EHN работать с высоким КПД. Установка нашей тепловой завесы потребует от Вас единоразово порядка 200-300 евро. Если к этому добавить ещё и снижение затрат на оплату электроэнергии до 60% в отопительный сезон, то экономическая целесообразность Defender 150 EHN становится ещё более очевидной. Именно поэтому Defender 150 EHN пользуется неугасающим спросом.
Наша компания S.M.A.R.T. Отопление предлагает Вам приобрести оригинальные тепловые завесы Defender 150 EHN по доступным антикризисным ценам ,со скидкой -29%. Наша компания наработала огромный опыт, что позволило нам стать лидером российского рынка отопительной техники. Большое количество отопительной техники мы производим сами, что удешевляет их для Вас, а также упрощает и ускоряет процесс ремонта и гарантийного обслуживания.
Tp1 — температура воздуха на входе в завесу
Tp2 — температура воздуха на выходе из завесы
Pg — тепловая мощность завесы
Qp — расход воздуха
Тp1 |
Qp |
Pg |
Тp2 |
5 |
3500 |
12,0 |
15 |
2500 |
12,0 |
20 |
|
1820 |
12,0 |
24 |
|
10 |
3500 |
12,0 |
20 |
2500 |
12,0 |
25 |
|
1820 |
12,0 |
29 |
|
15 |
3500 |
12,0 |
25 |
2500 |
12,0 |
30 |
|
1820 |
12,0 |
34 |
|
20 |
3500 |
12,0 |
30 |
2500 |
12,0 |
35 |
|
1820 |
12,0 |
39 |
Опция Крепление:
- DR 150 — крепеж для потолочного монтажа для DEFENDER EHN 100.
Опция Автоматика:
- DX — регулятор скорости вращения и термостат в одном устройстве. Позволяет регулировать скорость потока воздуха в ручном режиме — 3 скорости, а термостат отключать нагрев по достижении заданной температуры воздуха.
Написать Ваше Имя:
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка:
Плохо 1 2 3 4 5 Хорошо
Отправить
Метки: defender, 150, ehn, vts, euroheat, 1-4-2801-0024
Новинки Рекомендуемые Лидеры продаж Акции
EUROHEAT Defender 150 EHN Kurtyna powietrzna E-OknaDachowe.pl
Kurtyna powietrzna z nagrzewnicą elektryczną — EUROHEAT Defender EHN 150 12 kW
DEFENDER to nowoczesna kurtyna powietrzna w nowej estetycznej obudowie, zaprojektowana przez najlepszych projektantów przy wykorzystaniu najnowszych technologii.
Куртина powietrzna chroni przed niekontrolowaną infiltracją powietrza przez cały rok . Pozwala na pozostawienie otwartych drzwi do pomieszczenia i zachowanie komfortu cieplnego wewnątrz budynku bez ględu na warunki atmosferyczne.
DEFENDER — mniejsze koszty ogrzewania i chłodzenia w porównaniu z innymi typowymi rozwiązaniami.
Куртина DEFENDER dostępna jest w trzech wymiarach (1 м; 1,5 м; 2 м) oraz w dwóch wersjach – kurtyna z nagrzewnicą wodną lub elektryczn04 .
Zastosowanie
— Hale MagaNowe — Hurtownie
— Obiekty Sportowe — Supermarkety
-Dwarce -Stacje Benzynowe
-200. — объекты сакральные
— гостиницы — объекты продуктовые
DANE TECHNICZNE
OBUDOWA
— wysoka jakość wykonania
— estetyczny wygląd
— nowoczesne wzornictwo
— temperatury oraz procesów korozyjny
— Dożywotnia gwarancja na obudowę
Zalety
— Wysoko Wydajny, Poprzeczny wnylator z Tworzywa Sztucznego z Dodatkiem Włkna zklanego
— Nowtorskie Poączenie Elementów Metalowych I Wykonanych Z Tworzywa Sztucznego
— Pionowy I Poziomy Montaż Kurtyny Wodnej I Elektrycnej
-Pełna gama wymaiar (1mmnzy wymrie). Регулакджи Prędkości wondylatora
— Bardzo Dobre Parametry Techniczne
— Niski Poziom Hałasu
— Niezawodna konstrukcja
— KonkurenceJna Cena
— Конкуренсии.0002 MONTAŻ
— szybki, prosty i estetyczny montaż
— otwory w tylniej części urządzenia umożliwiające powieszenie kurtyny na ścianie
— dodatkowe nitonakrętki w górnej szynie kurtyny, umożliwiające podwieszenie do sufitu, np. przy pomocy prętów gwintowanych lub innej konstrukcji na dedykowanych wspornikach dostępnych w opcji
— możliwość montażu urządzenia w poziomie na szynie z regulowanym rozstawem uchwytów oraz w pionie po prawej lub po lewej stronie otworu drzwiowego
Gwarancja
Produkt Jesty, Oryginalnie Zapakowany, Objęty 5-Cio letnią Gwarancją Provecenta.
** Możliwy Montaż **
9000
10002
9000
. PERDELE. DEFENDER. ..
Cosul de cumparaturi (0)
Total:
Lei
Finalizeaza comanda
Cod produs EHN150 Wishlist Alerta de pret
vezi toate produsele
Descriere
Caracteristici
ACCESORII (1)
Alerta de Pret
Обзор -URI
Descrieer
3.
DEFENDER — это инновационная воздушная завеса, которая создает защитный барьер на входе в здание. Защищает от холодного воздуха в отопительный период и от пыли, дыма, ветра и насекомых в летнее время. Применение воздушной завесы дает возможность оставить дверь в данное помещение открытой и поддерживать внутри тепловой комфорт вне зависимости от атмосферных условий. Он обеспечивает не только защитный барьер, но и дополнительный источник тепла в помещении.
DEFENDER EHN в специальном корпусе разработан лучшими специалистами с применением самых современных технологий.
Основные характеристики:
— Три степени регулирования скорости вентилятора
— Конструкция теплообменника позволяет вертикальную и горизонтальную установку
— Очень хорошие технические параметры
— Низкий уровень шума
— Надежная конструкция
— Безопасный и не требующий обслуживания операция
— Защита от перегрева
— Саморегулирующийся обогреватель с высокой теплопроизводительностью
Преимущества:
— Уникальная конструкция шланга
— Вентилятор из литого под давлением пластика
— Пластиковые профили
— Инновационное сочетание металлических и пластиковых труб
— Вертикальная и горизонтальная водяная завеса сборка
КАК ВЫБРАТЬ ПОДХОДЯЩУЮ ВОЗДУШНУЮ ЗАВЕСУ:
— проем должен быть закрыт по всей длине;
— приток воздуха должен быть достаточным для высоты проема. Нагрузка на дверь при различных условиях ветра или давления, также следует учитывать частоту движения двери;
— необходима сбалансированная вентиляция;
— воздушные завесы не могут предотвратить чрезмерное течение или сильный ветер.
Caracteristici
Amperaj (A) | 10 |
Putere (W) | 12000 |
Lungime (mm) | 1576 |
Dimensiuni H montaj (m) | 3.5 |
Максимальный расход воздуха (м3/ч) | 3440 |
Крупа (кг) | 35.4 |
Putere motor (W) | 400 |
Alimentare (V) | 400~ |
Frecventa (Hz) | 50 |
Telecomanda | Nu |
MARCA PRODUS | VTS EUROHEAT |
Greutate | 37.000 кг |
