Деаэраторы ДА-50/15

Электростальский Котельный Завод КОТЛОМАШ производит деаэраторы атмосферного давления серии ДА.

Деаэраторы атмосферного давления предназначены для удаления коррозийно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения.

Деаэраторы изготавливаются в соответствии с требованиями ТУ 3113-001-68215545-2011.

Пример условного обозначения:

ДА-50/15 — деаэратор атмосферного давления производительностью колонки 50 м³/час с баком емкостью 15 м³.

Серийные типоразмеры деаэраторов — ДА-1/0,75; ДА-3/1,2; ДА-5/2; ДА-15/4; ДА-25/8; ДА-50/15; ДА-100/25; ДА-200/50; ДА-300/100.

В деаэраторе применена двухступенчатая схема дегазации: две ступени размещены в деаэрационной колонке — 1-ая ступень — струйная, 2-ая — барботажная. В деаэраторном баке размещена третья, дополнительная ступень, в виде затопленного барботажного устройства.

Вода, подлежащая деаэрации, подается в колонку. Здесь она последовательно проходит струйную и барботажную ступени, где осуществляется ее нагрев и обработка паром. Из колонки вода струями стекает в бак, после выдержки в котором отводится из деаэратора.

Основной пар подается в бак деаэратора, вентилирует паровой объем бака и поступает в колонку. Проходя сквозь отверстия барботажной тарелки, пар подвергает воду на ней интенсивной обработке (осуществляется догрев воды до температуры насыщения и удаление микроколичеств газов). При увеличении тепловой нагрузки срабатывает гидрозатвор пароперепускного устройства, через которое пар перепускается в обвод барботажной тарелки. При снижении тепловой нагрузки гидрозатвор заливается водой, прекращая перепуск пара. Из барботажного отсека пар направляется в струйный отсек. В струях происходит нагрев воды до температуры, близкой к температуре насыщения, удаление основной массы газов и конденсация большей части пара.

Оставшаяся парогазовая смесь (выпар) отводится из верхней зоны колонки в охладитель выпара или непосредственно в атмосферу. Процесс дегазации завершается в деаэраторном баке, где происходит выделение из воды мельчайших пузырьков газов за счет отстоя. Часть пара может подаваться через штуцер в размещенное в водяном объеме бака барботажное устройство, преднозначенное для обеспечения надежной деаэрации.

Конструкция внутренних устройств деаэрационной колонки обеспечивает удобство внутреннего осмотра. Перфорированные листы внутренних устройств изготавливаются из коррозийно-стойкой стали.

Охладитель выпара поверхностного типа состоит из горизонтального корпуса и размещенной в нем трубной системы (материал трубок — латунь либо коррозийно-стойкая сталь).

Химочищенная вода проходит внутри трубок и направляется в деаэрационную колонку. Парогазовая смесь (выпар) поступает в межтрубное пространство, где пар из нее практически полностью конденсируется. Оставшиеся газы отводятся в атмосферу, конденсат выпара сливается в деаэратор или дренажный бак.

Для обеспечения безопасной эксплуатации деаэраторов предусматривается их защита от опасного повышения давления и уровня воды в баке с помощью комбинированного предохранительного устройства.

Устройство подключается к деаэраторному баку через штуцер перелива. Устройство состоит из двух гидрозатворов, один из которых защищает деаэратор от повышения допустимого давления, а другой от опасного повышения уровня, объединенных в общую гидравлическую систему, и расширительного бака. Расширительный бак служит для накопления объема воды, необходимого для автоматической заливки устройства, т.е. делает устройство самозаливающимся.

Диаметр парового гидрозатвора определен, исходя из наибольшего допустимого давления в деаэраторе при работе устройства 0,07 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор при полностью открытом регулирующем клапане и максимальном давлении в источнике пара.

В некоторых случаях (для снижения строительной высоты, установки деаэраторов в помещениях), вместо предохранительного устройства устанавливают клапаны предохранительные, для защиты от привышения давления и конденсатоотводчик к штуцеру перелива.

^*По желанию заказчика возможно комбинирование деаэрационных колонок с баками большей вместимости.

^*Возможно изготовление по размерам заказчика. По дополнительному заказу выполняется антикоррозийное покрытие и теплоизоляция бака и колонки.

Завод производит деаэраторы атмосферные ДА номинальной производительностью 1, 3, 5, 10, 15, 25, 50, 100, 200, 300 т/ч.

Скачать Техническое описание деаэраторов атмосферных

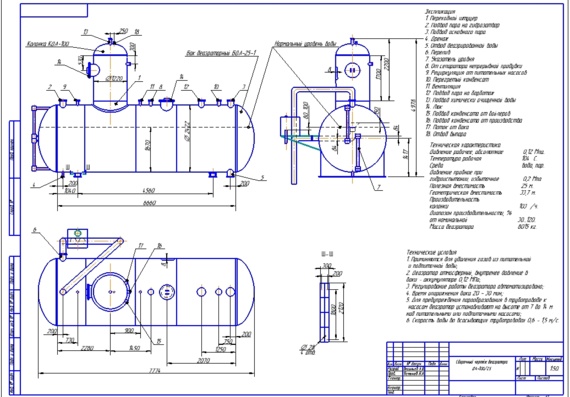

Скачать Чертеж деэратора ДА-50/15
Скачать Чертеж деаэрационная колонка КДА-50
Скачать Чертеж бак деаэраторный БДА-15
Скачать Чертеж охладитель пыпара деаэратора ОВА-2
Скачать Чертеж предохранительное устройство деаэратора ДА-50
Скачать Декларация о соответствии ТС до 17. 08.2021 года
Скачать Сертификат соответствия до 23.04.2017 года

Цена: комплекта ДА-50/15

Цена: деаэрационная колонка ДА-50; КДА-50

Цена: бак деаэраторный БДА-15 (конические днища)

Цена: бак деаэраторный БДА-15 (эллиптические днища ГОСТ-6533-78)

Цена: охладитель выпара ОВА-2

Цена: предохранительное устройство ДА-50

Деаэратор атмосферного давления ДА-1 / цена / описание / технические характеристики /

Деаэратор ДА-1 представляет собой вертикальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, в котором размещаются деаэрирующие элементы и необходимый запас воды. Деаэратор имеет три опоры.

В деаэраторе ДА-1 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединенных в общую гидравлическую систему, и расширительного бачка.

Гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в баке.

Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.

Диаметр гидрозатвора от повышения давления выбирается, исходя из наибольшего допустимого давления в деаэраторе при работе гидрозатвора 0,17 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор ДА-1 при полностью открытом регулирующем клапане и максимальном давлении в источнике пара. Диаметр переливного гидрозатвора выбирается, исходя из максимально возможного расхода воды в деаэратор в аварийных ситуациях.

При монтаже гидрозатвора нижняя кромка бачка расширительного должна быть на 420 мм ниже оси патрубка перелива, расположенного на цилиндрической части корпуса.

Для ограничения расхода пара в деаэратор ДА-1 в любых ситуациях до максимально необходимого на подводящем паропроводе может устанавливаться ограничительная диафрагма.

В деаэраторах ДА-1 осуществляется деаэрация поступающей воды, содержащей растворённые газы.

В деаэраторах ДА-1 применена двухступенчатая схема дегазации: первая ступень – струйная; вторая – барботажная.

Вода для деаэрации (из водоподготовительной установки, конденсат производства и др.) поступает в деаэратор ДА-1 через распределительную трубу в верхнюю часть деаэратора и через отверстия стекает струями на нижерасположенную перфорированную тарелку, после которой струями сливается на лоток и далее в аккумулирующий объём деаэратора, где находится затопленное барботажное устройство.

Греющий пар подаётся в барботажное устройство и, проходя по каналу, попадает в струйный отсек деаэратора. Несконденсировавшийся пар, насыщенный коррозионно-агрессивными газами, отводится через патрубок отвода выпара на охладитель выпара или в атмосферу.

Температура пара, поступающего в бак, не должна превышать 250°С.

В струйном отсеке колонки происходит нагрев воды до температуры, близкой к температуре насыщения, соответствующей давлению в колонке, грубая дегазация воды и конденсация большей части пара. Далее деаэрация воды в деаэраторах ДА-1 продолжается в затопленном барботажном устройстве за счёт барботирования её паром и последующего вскипания, обусловленного перегревом воды.

Совмещение этих двух процессов способствует более интенсивному выделению газов из воды.
