Деаэратор да – 404

Деаэратор атмосферный ДА

Термический деаэратор атмосферного давления серии ДА состоит из деаэрационной колонки, установленной на аккумуляторном баке. В деаэраторе применена двухступенчатая схема дегазации 1 ступень — струйная, 2 — барботажная, причем обе ступени размещены в деаэрационной колонке, принципиальная схема которой приведена на рис. 1. Потоки воды, подлежащей деаэрации, подаются в колонку 1 через патрубки 2 на верхнюю перфорированную тарелку 3. С последней вода стекает струями на расположенную ниже перепускную тарелку 4, откуда узким пучком струи увеличенного диаметра сливается на начальный участок непровального барботажного листа 5. Затем вода проходит по барботажному листу в слое, обеспечиваемом переливным порогом (выступающая часть сливной трубы), и через сливные трубы 6 сливается в аккумуляторный бак, после выдержки в котором отводится из деаэратора по трубе 14 (см. рис. 2), весь пар подается в аккумуляторный бак деаэратора по трубе 13 (см. рис. 2), вентилирует объем бака и попадает под барботажный лист 5. Проходя сквозь отверстия барботажного листа, площадь которых выбрана с таким расчетом, чтобы исключить провал воды при минимальной тепловой нагрузке деаэратора, пар подвергает воду на нем интенсивной обработке. При увеличении тепловой нагрузки давление в камере под листом 5 возрастает, срабатывает гидрозатвор перепускного устройства 9 и избыточный пар перепускается в обвод барботажного листа через пароперепускную трубу 10. Труба 7 обеспечивает залив гидрозатвора перепускного устройства деаэрированной воды при снижении тепловой нагрузки. Из барботажного устройства пар через отверстие 11 направляется в отсек между тарелками 3 и 4. Парогазовая смесь (выпар) отводится из деаэратора через зазор 12 и патрубок 13. В струях происходит подогрев воды до температуры, близкой к температуре насыщения; удаление основной массы газов и конденсация большей части пара, подводимого в деаэратор. Частичное выделение газов из воды в виде мелких пузырьков идет на тарелках 3 и 4. На барботажном листе осуществляется догрев воды до температуры насыщения с незначительной конденсацией пара и удаление микроколичеств газов. Процесс дегазации завершается в аккумуляторном баке где происходит выделение из воды мельчайших пузырьков газа за счет отстоя.

Деаэрационная колонка приваривается непосредственно к аккумуляторному баку, за исключением тех колонок, которые имеют фланцевое соединение с деаэраторным баком. Относительно вертикальной оси колонка может быть ориентирована произвольно, в зависимости от конкретной схемы установки. Корпуса деаэраторов серии ДА изготавливаются из углеродистой стали, внутренние элементы — из нержавеющей стали, крепление элементов к корпусу и между собой осуществляется электрической сваркой.

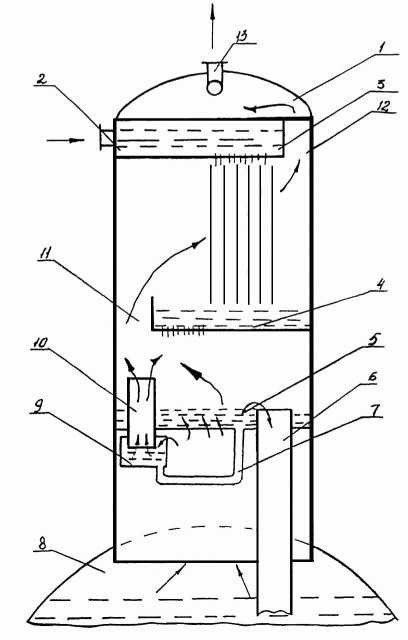

Принципиальная схема деаэрационной колонки атмосферного давления с барботажной ступенью.

В комплект поставки деаэрационной установки входит (завод-изготовитель согласует с заказчиком комплектность поставки деаэрационной установки в каждом отдельном случае):

  • деаэрационная колонка;
  • регулирующий клапан на линии подвода химически очищенной воды в колонку для поддержания уровня воды в баке;
  • регулирующий клапан на линии подвода пара для поддержания давления в деаэраторе;
  • мановакууметр;
  • вентиль запорный;
  • указатель уровня воды в баке;
  • манометр;
  • термометр;
  • предохранительное устройство;
  • охладитель выпара;
  • вентиль запорный муфтовый;
  • водосливная труба;
  • техдокументация.

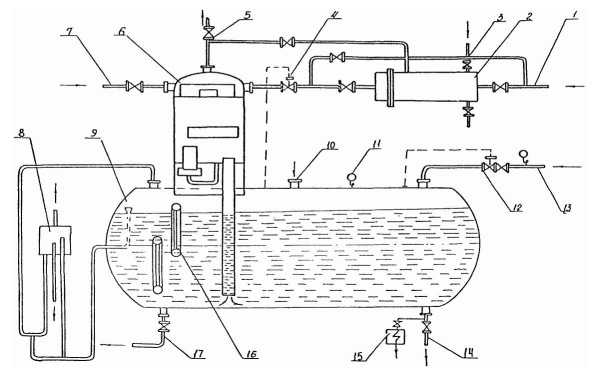

Принципиальная схема включения деаэрационной установки атмосферного давления:

1 — подвод химочищенной воды; 2 — охладитель выпара; 3, 5 — выхлоп в атмосферу; 4 — клапан pегулировки уровня, 6 — колонка; 7 — подвод основного конденсата; 8 — предохранительное устройство; 9 — деаэрационный бак; 10 — подвод деаэрированной воды; 11 — манометр; 12 — клапан регулировки давления; 13 — подвод горячего пара; 14 — отвод деаэрированной воды; 15 — охладитель проб воды; 16 — указатель уровня; 17 — дренаж; 18 — мановакууметр.

gazovik-teploenergo.ru

Деаэратор

Деаэраторы атмосферного давления предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения и в котельной.

Пример условного обозначения деаэратора

ДА-5/2
Где: ДА - деаэратор атмосферный;

5 - производительность колонки м³/ч;
2 - емкость бака м³;


Технические характеристики, комплектность и типы Деаэраторов

ПараметрыДА-5/2ДА-5/4ДА-15/4ДА-15/8ДА-25/8ДА-25/15ДА-50/15ДА-50/25ДА-
100/25
ДА-
100/35
ДА-
100/50
Производительность, т/ч55151525255050100100100
Диапазон производительности, т/ч1,5-61,5-64,5-184,5-187,5-307,5-3015-6015-6030-12030-12030-120
Давление рабочее, МПа0,02
Тепмература деаэрированной воды, °С104,25
Средний нагрев воды в деаэраторе, °С10..50
КолонкаКолонка КДА-5КДА-5Колонка КДА-15КДА-15Колонка КДА-25
КДА-25Колонка КДА-50КДА-50Колонка КДА-100КДА-100КДА-100
Масса, кг210210210210427427647647860860860
БакБак БДА-2Бак БДА-4БДА-4Бак БДА-8БДА-8Бак БДА-15БДА-15Бак БДА-25БДА-25Бак БДА-35Бак БДА-50
Емкость бака, м³24488151525253550
Масса, кг11001395139525652565372037205072507270469727
Охладитель выпараОВА-2ОВА-2ОВА-2ОВА-2ОВА-2ОВА-2ОВА-2ОВА-2ОВА-8ОВА-8ОВА-8
Площадь поверхности теплообмена охладителя выпара, м222222222888
Масса, кг232232232232232232232232472472472
Предохранительное устройствоДА-25ДА-25ДА-25ДА-25ДА-25ДА-25ДА-50ДА-50ДА-100ДА-100ДА-100
Масса, кг277277277277277277401401813813813

см. также деаэратор ДА-1, деаэратор ДА-3, деаэратор ДА-5/7, деаэратор ДА-10/4, деаэратор ДА-10/7, деаэратор ДА-10/8, деаэратор ДА-50/50
Охладитель выпара ОВА-16, Охладитель выпара ОВА-24

Устройство и принцип работы деаэратора
В состав деаэратора входят:
- деаэрационная колонка;
- деаэраторный бак;
- охладитель выпара;
- комбинированное предохранительное устройство для защиты от аварийного повышения давления и уровня.

В деаэраторе применена двухступенчатая схема дегазации: две ступени размещены в деаэрационной колонке 1-ая ступень - струйная, 2-ая - барботажная.

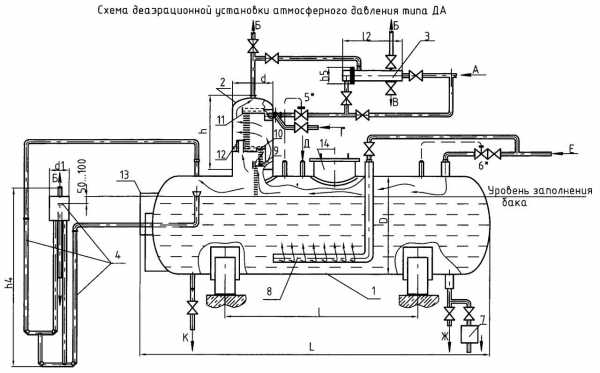

Рис 1. Схема даеэрационной установки атмосферного давления типа ДА

1 - Бак деаэраторный; 2 - Колонка деаэрационная; 3 - Охладитель выпара; 4 - Устройство предохранительное; 5 - Регулятор уровня; 6 - Регулятор давления; 7 - Холодильник отбора проб; 8 - Барботажное устройство; 9 - Барботажная тарелка; 10 - Перепускная тарелка; 11 - Верхняя тарелка; 12 - Пароперепускное устройство; 13 - Указатель уровня; 14 - Люк-лаз.

В деаэраторном баке размещена третья, дополнительная ступень, в виде затопленного барботажного устройства.

Вода, подлежащая деаэрации, подается в колонку (2) через штуцеры (А, 3, И, Г). Здесь она последовательно проходит струйную и барботажную ступени, где осуществляется ее нагрев и обработка паром. Из колонки вода струями стекает в бак, после выдержки в котором отводится из деаэратора через штуцер (Ж).

Основной пар подается в бак деаэратора через штуцер

(Е), вентилирует паровой объем бака и поступает в колонку. Проходя сквозь отверстия барботажной тарелки (9), пар подвергает воду на ней интенсивной обработке (осуществляется догрев воды до температуры насыщения и удаление микроколичеств газов). При увеличении тепловой нагрузки срабатывает гидрозатвор пароперепускного устройства (12), через которое пар перепускается в обвод барботажной тарелки. При снижении тепловой нагрузки гидрозатвор заливается водой, прекращая перепуск пара.

Из барботажного отсека пар направляется в струйный отсек. В струях происходит нагрев воды до температуры, близкой к температуре насыщения, удаление основной массы газов и конденсация большей части пара. Оставшаяся парогазовая смесь (выпар) отводится из верхней зоны колонки через штуцер (Б) в охладитель выпара (3) или непосредственно в атмосферу. Процесс дегазации завершается в деаэраторном баке (1), где происходит выделение из воды мельчайших пузырьков газов за счет отстоя. Часть пара может подаваться через штуцер в размещенное в водяном объеме бака барботажное устройство (8), предназначенное для обеспечения надёжной деаэрации (особенно в случае использования воды с низкой бикарбонатной щёлочностью (0,2...0,4 мг-экв/кг) и высоким содержанием свободной углекислоты (более 5 мг/кг) и при резко переменных нагрузках деаэратора.

Конструкция внутренних устройств деаэрационной колонки обеспечивает удобство внутреннего осмотра. Перфорированные листы внутренних устройств изготавливаются из коррозионно-стойкой стали.

Охладитель выпара поверхностного типа состоит из горизонтального корпуса и размещенной в нем трубной системы (материал трубок - латунь либо коррозионно-стойкая сталь ).

Химочищенная вода проходит внутри трубок и направляется в деаэрационную колонку через штуцер (А). Парогазовая смесь (выпар) поступает в межтрубное пространство, где пар из нее практически полностью конденсируется. Оставшиеся газы отводятся в атмосферу, конденсат выпара сливается в деаэратор или дренажный бак.

Для обеспечения безопасной эксплуатации деаэраторов предусматривается их защита от опасного повышения давления и уровня воды в баке с помощью комбинированного предохранительного устройства.

Устройство подключается к деаэраторному баку через штуцер перелива.

Устройство состоит из двух гидрозатворов, один из которых защищает деаэратор от превышения допустимого давления, а другой от опасного повышения уровня, объединенных в общую гидравлическую систему, и расширительного бака. Расширительный бак служит для накопления объёма воды (при срабатывании устройства), необходимого для автоматической заливки устройства (после устранения нарушения в работе установки), т.е. делает устройство самозаливающимся.

Диаметр парового гидрозатвора определён, исходя из наибольшего допустимого давления в деаэраторе при работе устройства 0,07 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор при полностью открытом регулирующем клапане и максимальном давлении в источнике пара.


Монтаж и порядок установки деаэратора
Перед монтажом деаэратора необходимо: провести осмотр и расконсервацию; приваренные заглушки срезать газом, а кромки патрубков разделать под сварку.

1. Деаэратор предпочтительно располагать в помещениях. Установка его на открытом воздухе допускается в обоснованных случаях (по решению проектирующей организации).

2. Деаэраторный бак устанавливается строго по горизонтали на заранее подготовленный бетонированный фундамент (с установленными анкерными болтами), либо на металлическую этажерку. Одна опора жестко закрепляется болтами, вторая свободно опирается на опорный лист.

3. Деаэрационная колонка устанавливается на баке путем приварки к переходному штуцеру. Относительно вертикальной оси колонка может быть ориентирована произвольно в зависимости от конкретной компоновки установки.

4. Схема установки деаэратора, комплектующего оборудования и обвязки их трубопроводами, а также схема и приборы контроля и автоматического регулирования определяется проектной организацией в зависимости от условий, назначения и возможностей объекта, на котором они устанавливаются.

5. Схемой деаэрационной установки должна быть предусмотрена возможность проведения ее гидравлического испытания (перед включением в работу и периодически по мере необходимости) избыточным давлением 0,2 МПа. Охладитель выпара испытывается избыточным давлением 0,6 МПа.

Купить деаэратор
Для приобретения деаэратора обращайтесь по контактам, указанным в вверху страницы.

ds22.su

Деаэратор атмосферного давления ДА-1. БиКЗ - Бийский Котельный Завод

Деаэратор атмосферного давления типа ДА-1 производства ОАО «Бийский котельный завод» предназначен для удаления коррозионно–агрессивных газов (кислорода и свободной углекислоты) из питательной воды системы теплоснабжения при одновременном её нагреве.

Деаэратор ДА-1 представляет собой вертикальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, в котором размещаются деаэрирующие элементы и необходимый запас воды. Деаэратор имеет три опоры.

В деаэраторе ДА-1 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединенных в общую гидравлическую систему, и расширительного бачка.

Гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в баке.

Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.

Диаметр гидрозатвора от повышения давления выбирается, исходя из наибольшего допустимого давления в деаэраторе при работе гидрозатвора 0,17 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор ДА-1 при полностью открытом регулирующем клапане и максимальном давлении в источнике пара. Диаметр переливного гидрозатвора выбирается, исходя из максимально возможного расхода воды в деаэратор в аварийных ситуациях.

При монтаже гидрозатвора нижняя кромка бачка расширительного должна быть на 420 мм ниже оси патрубка перелива, расположенного на цилиндрической части корпуса.

Для ограничения расхода пара в деаэратор ДА-1 в любых ситуациях до максимально необходимого на подводящем паропроводе может устанавливаться ограничительная диафрагма.

В деаэраторах ДА-1 осуществляется деаэрация поступающей воды, содержащей растворённые газы.

В деаэраторах ДА-1 применена двухступенчатая схема дегазации: первая ступень – струйная; вторая – барботажная.

Вода для деаэрации (из водоподготовительной установки, конденсат производства и др.) поступает в деаэратор ДА-1 через распределительную трубу в верхнюю часть деаэратора и через отверстия стекает струями на нижерасположенную перфорированную тарелку, после которой струями сливается на лоток и далее в аккумулирующий объём деаэратора, где находится затопленное барботажное устройство.

Греющий пар подаётся в барботажное устройство и, проходя по каналу, попадает в струйный отсек деаэратора. Несконденсировавшийся пар, насыщенный коррозионно-агрессивными газами, отводится через патрубок отвода выпара на охладитель выпара или в атмосферу.

Температура пара, поступающего в бак, не должна превышать 250°С.

В струйном отсеке колонки происходит нагрев воды до температуры, близкой к температуре насыщения, соответствующей давлению в колонке, грубая дегазация воды и конденсация большей части пара. Далее деаэрация воды в деаэраторах ДА-1 продолжается в затопленном барботажном устройстве за счёт барботирования её паром и последующего вскипания, обусловленного перегревом воды.

Совмещение этих двух процессов способствует более интенсивному выделению газов из воды.

Эту страницу находят по следующим запросам: деаэратор атмосферного давления дА-1 , деаэратор атмосферного давления дА 1 , деаэратор атмосферного давления дА 1

www.bikz.ru

Деаэратор атмосферный: принцип работы и виды

Что представляет собой деаэратор

Установка под названием деаэратор представляет собой определенную последовательность подсоединения ее к котлам. Главная задача такой установки заключается в выводе из жидкости различных газов.

В данном случае речь идет о тех газах, действие которых увеличивает вероятность происхождения среды коррозийного типа на металлических изделиях той или иной системы.

К ряду подобных газов специалисты относят кислород, углекислоту газообразного образца и так далее.

Принцип работы деаэратора

Такая установка, как деаэратор вместе с котлом, может представлять систему замкнутого образца, что подразумевает собой единый цикл действий. Но, не смотря на этот факт, вся система имеет в своем основании ряд разделительных приборов. В таком случае воду уже без наличия газов направляют в сам котел. Для этого используется отдельно специальный бак.

Такая установка в своей системе имеет специальный алгоритм действий: та вода, которая прошла обработку в котле, далее продолжает течь в различные другие отопительные системы. Вся система – это замкнутый круг, что означает, что вода остается в системе отопления.

В последующем времени вода имеет способность попасть в установку под названием гидроаккумулятор. Уже от этой системы вода попадает в систему деаэрации. Сама по себе колонка – это бак, который является герметичным и имеет подсоединения ко многим системам отопительного аппарата.

Сама по себе колонка имеет соединения с гидроаккумулятором за счет сварки. Вся работа по отношению с водой осуществляется в самой колонке, где вода обрабатывается с помощью вакуумного способа.

Если котел и его действия направлены на подогрев воды, то при образовании теплой воды она может достигать до 115 градусов, что является весьма высоким показателем.

После подогрева за счет инерции вакуумного типа вода подходит к парообразователю. В этой системе осуществляется окончательная очистка от ряда вредных газов.

Схема подключения

Вся система имеет способ подключения весьма разнообразный, ведь все зависит от условий, где будет осуществлять свою работу непосредственный котел. Но при этом все система должна положительно сказываться на работе котла.

Схемы в некоторой степени похожи друг на друга, но можно выделить несколько основных и их основное преимущество:

  • Первая система представляет собой контур замкнутого типа. Он получает воду с периодическим алгоритмом из центральной системы котла;
  • Вторя система – это циркулярное питание котла. В таком случае вся система заранее должна пройти химическую обработку, а также деаэрационную чистку;
  • И последний вид системы подразумевает собой двойной контур рециркуляции. В таком случае также следует устанавливать систему, которая осуществит так называемую деаэрацию.

Сразу стоит отметить и тот факт, что система деаэраторов осуществляет свою работу под весьма высоким давлением. В таком случае для всей системы предлагается особый контроль и меры осторожности. Важно применять клапаны, которые будут осуществлять предохранение.

Топливные системы жидкотопливного характера – это устройства, которые отличаются при работе весьма высокой эффективностью.

В таком случае подразумевается работа специального клапана. В случае повышения давления до предельных границ он начинает свою работу и стравливает давление, что позволяет уменьшить его.

В том случае если водяное давление начинает превышать так называемую норму технологического типа, начинают также срабатывать устройства по предохранению. Оно в свою очередь осуществляет сброс воды в систему гидроаккумуляторов.

Монтаж деаэрационных установок

Для того чтобы осуществить установку данного механизма на определенную точку, необходимо оснастить ее механизмом подъемного типа. В таком случае отлично подойдет так называемая электроталь или же такая же система, но ручного типа.

Перед тем, как осуществить непосредственный монтаж, следует провести расконсервацию всех сосудов. Кроме того, важно установить манометры давления, а также клапаны, которые помогут в системе предохранения.

В случае процесса монтажа следует осуществить проверку всей комплектации устройства. После того, как система станет на свое место, следует провести испытание по ее работе.

Процесс установки следует осуществлять, не отклоняясь от определенной последовательности:

  • Систему гидроаккумулятора следует установить на специально отведенный для него так называемый пьедестал. В данном случае подставкой может послужить основание из цемента;
  • К самому водяному баку следует приварить горловину для слива жидкости;
  • В последующем колонка деаэрационного типа снимается и проверяется на герметичность. Такая процедура происходит при помощи воды. В последующем все это устанавливается на аккумулятор жидкости;
  • Если система при покупке не имеет клапанов для предохранения, то их следует установить. Такая установка осуществляется исключительно после опрессовки устройства колоночного типа;
  • Важно осуществить так называемую обвязку. Это происходит между деаэратором, котлом и самой системой рециркуляции. В таком случае следует использовать исключительно металлический вид материала;
  • Важно установить арматуру запорного типа;
  • По окончания следует провести испытания.

Виды

Рассмотрим виды деаэраторов.

ДА-50/15

Деаэраторы данного типа работают с целью устрания газов, которые активно влияют на коррозийное образование в системе отопления. Атмосферное устройство весьма сложное по своему непосредственному строению и работе.

ДА-50/25

Данная система также в свою очередь направлена на то, чтобы газы в воде не были агрессивными и не создавали коррозийную природу в трубах и других металлических элементах системы отопления. Деаэратор данного типа представляет собой атмосферную систему, которая содержит в себе бак около деаэрационной колонки, сосуд цилиндрической формы, днище которого представляет собой эллиптический вид. Деаэратор ДА 50/25, как правило, устанавливается на опорах, при условии, что одна из двух будет иметь неподвижный вид. На самом баке данного устройства устанавливается колонка под названием КДА-50. Данный вид системы имеет две ступени так называемой дегазации, которые размещаются в самой непосредственной колонке. В системе есть определенные патрубки, которые способствуют подключению устройства по предохранению.

ДА-1

Устройство под названием ДА-1 необходимо для того, чтобы агрессивные газы, которые содержатся в воде, устранялись. К таким газам относится кислород и углекислоты в свободном виде. В данном случае очистка от газов осуществляется и у паров, а также у воды подпиточного типа.

В состав подобного изделия входит бак деаэраторного типа, а также гидрозатвор. Сам по себе бак – это сосуд, который имеет форму цилиндра. Днище у такого бака имеет эллиптическую форму. Для того, чтобы рабочая среда могла иметь как входы, так и выходы подразумевается подключение специальных патрубков и арматуры, что устанавливается при помощи специальных подставок. Для того, чтобы устройство работало крайне безопасно, подразумевают при процессе производства различные устройства предохранительного типа. Также в состав системы входит гидрозатвор, что защищает устройство от опасных процессов повышения давления в емкостях.

Именно в этом устройстве используется схема из двух стенок дегазации. Первая стенка является струйной, а вторая барботажной.

ДА-3

Деаэратор атмосферного образца под названием ДА-3 имеет вертикальное расположение, а внешне отлично отображает сосуд цилиндрической формы. Днище у него такое же, как и у его аналогов – эллиптического вида. Для того, чтобы рабочая среда имела возможность входа и выхода, устанавливаются специальные патрубки. В них производители размещают определенный элементы, а вместе с ними и запас воды для системы. Атмосферные образцы деаэраторов имеют в своем основании около трех непосредственных опор. В системе от производителей предусматривается установка патрубок, что позволяет подключить арматуры запорного типа, а также показатели температуры и ряд других вспомогательных параметров.

Профессионалы настаивают на том, что время от времени данное устройство должно подлежать осмотру внутренних составляющих. Также к просмотру и очистке должно попадать соединение между корпусом и самим днищем изделия. Весь процесс должен осуществляться на разборном соединении фланцевого типа. Для того чтобы качественно просмотреть нижнюю часть устройства необходимо использовать имеющейся от производителей люк-лаз.

В общей сложности устройство ДА-1 и ДА-3 имеют идентичное преимущество в виде того, что обе конструкции произведены в вертикальном виде. В таком случае расстановки можно экономить довольно большое количество пространства. Весь процесс работы подобного изделия имеет автоматизированный вид. Автоматическое управление устройством вместе с клапаном для регуляции его и различными видами датчиком позволяет поддерживать стабильность выполнения главной функции изделия. С помощью всех компонентов устройство способно поддерживать правильный и достаточный уровень жидкости в баке, а также придерживать правильное давление.

ДА-10/4

Система данного типа основана на том, чтобы устранять сложные газы, которые вредят металлическим изделиям и находятся в питательной вода котлов парового типа, а также в системе подпиточной воды. В состав деаэратора с названием ДА – 10/4 входит бак, что является основой, и располагается исключительно горизонтально. Этот факт не сильно красит данное изделие. Сосуд также, как и другие его аналоги, имеют цилиндрическую форму, а еще стандартное днище.

В состав плюс ко всему входит ряд патрубков, для входа и выхода среды рабочего типа, а также для подключения трубопроводов и арматур разного типа. Сама система имеет способ отдельного подключения трубопровода. С целью того, чтобы устройство на высоком уровне функционировало и не ломалось, следует выделить систему предохранителей, без чего устройство нельзя использовать в деле. В систему входит две ступени дегазации. Они основаны по старой схеме. Первая ступень – это струйная, а вторая – барботажная. Обе ступени имеют место расположения в непосредственной колонке. Также в системе есть ряд патрубков, с помощью которых возможно подключить к аппаратуре предохранители комбинированного типа. В состав таких предохранителей входят два разных гидрозатвора.

ДА-50/50

Данная система направлена на то, чтобы устранить целый ряд газов, которые оказывают непосредственный вряд механизму и металлическим конструкциям в нем. Особенно это касается при процессе нагрева жидкости.

В общей сложности, данный аппарат имеет в своем составе три объекта, которые являются ведущими во всей работе. Нельзя не выделить бак, ведь он представляет собой основу, колонку для очистки газов и гидрозатвор для обеспечения безопасности изделия в целом.

Бак расположен в горизонтальном положении, что ведет к большому потреблению места в той или иной комнате. Сосуд также, как и во многих других случаях имеет цилиндрическую форму. Имеют ряд разных патрубков, которые качественно выполняют свою роль. Для установки бака предусматривается использование двух непосредственных опор, одна из которых является подвижной.

В составе есть труба пароперепускного типа, которая располагается исключительно в верхней части изделия. На нижней части изделия располагается водяной объемом поддона.

Колонки у этом устройстве имеют место установки в области баков.

Для обеспечения максимально комфортно и безопасного использования системы предполагается использование так называемых гидрозатворов. Один из них работает на устранение высокого повышения давления внутри полости. Если давление начинает повышаться, то данное устрйоство срабатывает.

Есть и так называемые комбинированные устройства для предохранения, которые состоят из гидрозатворов самостоятельного типа, в количестве двух штук.

Бачок расширительного типа оказывает свою службы для накопления определенного объема жидкости, которая в будущем потребуется для заливания воды в непосредственное устройство.

Меры безопасности

По причине того, что все системы подразумевают собой использование сосудов, которые в свою очередь работают под определенным давлением, то необходимо после установки осуществлять испытания и детальные осмотры данного сооружения.

Подробный осмотр внутреннего и внешнего типа осуществляется один раз в четыре года. Что же касается испытание на гидравлику, то такой процесс необходимо проводить один раз в восемь лет, но ни в коем случае не реже.

emkost.pro

Деаэратор атмосферного давления ДА-3. БиКЗ - Бийский Котельный Завод

Деаэратор атмосферного давления типа ДА-3 производства ОАО «Бийский котельный завод» предназначен для удаления коррозионно–агрессивных газов (кислорода и свободной углекислоты) из питательной воды системы теплоснабжения при одновременном её нагреве.

Деаэратор ДА-3 представляет собой вертикальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, в котором размещаются деаэрирующие элементы и необходимый запас воды. Деаэратор имеет три опоры.

В деаэраторе ДА-3 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединённых в общую гидравлическую систему, и расширительного бачка.

Гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в баке.

Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.

Диаметр гидрозатвора от повышения давления выбирается, исходя из наибольшего допустимого давления в деаэраторе, при работе гидрозатвора 0,17 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор ДА-1 при полностью открытом регулирующем клапане, и максимальном давлении в источнике пара.

Диаметр переливного гидрозатвора выбирается, исходя из максимально возможного расхода воды в деаэратор в аварийных ситуациях.

При монтаже гидрозатвора нижняя кромка бачка расширительного должна быть на 420 мм ниже оси патрубка перелива, расположенного на цилиндрической части корпуса.

Для ограничения расхода пара в деаэратор ДА-3 в любых ситуациях до максимально необходимого на подводящем паропроводе может устанавливаться ограничительная диафрагма.

В деаэраторах ДА-3 осуществляется деаэрация поступающей воды, содержащей растворённые газы.

В деаэраторах ДА-3 применена двухступенчатая схема дегазации: первая ступень – струйная; вторая – барботажная.

Вода для деаэрации (из водоподготовительной установки, конденсат производства и др.) поступает в деаэратор ДА-3 через распределительную трубу в верхнюю часть деаэратора и через отверстия стекает струями на нижерасположенную перфорированную тарелку, после которой струями сливается на лоток и далее в аккумулирующий объём деаэратора, где находится затопленное барботажное устройство.

Греющий пар подаётся в барботажное устройство и, проходя по каналу, попадает в струйный отсек деаэратора. Несконденсировавшийся пар, насыщенный коррозионно-агрессивными газами, отводится через патрубок отвода выпара на охладитель выпара или в атмосферу.

Температура пара, поступающего в бак, не должна превышать 250°С.

В струйном отсеке колонки происходит нагрев воды до температуры, близкой к температуре насыщения, соответствующей давлению в колонке, грубая дегазация воды и конденсация большей части пара. Далее деаэрация воды в деаэраторах ДА-3 продолжается в затопленном барботажном устройстве за счёт барботирования её паром и последующего вскипания, обусловленного перегревом воды.

Совмещение этих двух процессов способствует более интенсивному выделению газов из воды.

Эту страницу находят по следующим запросам: деаэратор атмосферного давления дА-3 , деаэратор атмосферного давления дА 3 , деаэратор атмосферного давления дА 3

www.bikz.ru

Деаэратор атмосферного давления ДА-50/50. БиКЗ - Бийский Котельный Завод

Деаэратор атмосферного давления ДА-50/50 производства ОАО «Бийский котельный завод» предназначен для удаления коррозионно–агрессивных газов (кислорода и свободной углекислоты) из питательной воды системы теплоснабжения при одновременном её нагреве.

Основными элементами деаэратора ДА-50/50 являются: деаэраторный бак, деаэрационная колонка и гидрозатвор.

Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры. Бак имеет две опоры, одна из которых подвижная.

Колонка деаэратора ДА-50/50 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. В верхней части колонки расположены две перфорированные тарелки с водосливами. В нижней - барботажное устройство, состоящее из барботажной тарелки и поддона с пароперепускной и двумя водоперепускными трубами.

Верхняя часть пароперепускной трубы сообщается с паровым объёмом над барботажной тарелкой, нижняя часть – с водяным объёмом поддона.

Водоперепускные трубы соединяют водяной объём барботажной тарелки с водяными объёмами поддона и бака.

Колонки устанавливаются на баках, в противоположной отводу деаэрированной воды стороне, с целью обеспечения максимального времени выдержки воды и необходимой вентиляции парового объёма бака.

В деаэраторе ДА-50/50 применяются гидрозатворы: гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в бак.

Комбинированное предохранительное устройство состоит из двух самостоятельных гидрозатворов, объединённых в общую гидравлическую систему, и расширительного бачка.

Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.

Диаметр гидрозатвора от повышения давления выбирается, исходя из наибольшего допустимого давления в деаэраторе, при работе гидрозатвора 0,17 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор при полностью открытом регулирующем клапане и максимальном давлении в источнике пара.

В деаэраторе ДА-50/50 применена двухступенчатая схема дегазации: первая ступень – струйная; вторая – барботажная, обе ступени дегазации размещены в деаэрационной колонке.

Потоки воды для деаэрации (из водоподготовительной установки, конденсат производства и др.) поступают в колонку в смесительный объём верхней тарелки и через водослив – на перфорированную её часть. Через отверстия вода стекает струями на нижерасположенную перепускную перфорированную тарелку, после которой струями сливается в барботажное устройство колонки.

Греющий пар подаётся в бак и, проходя к деаэрационной колонке, способствует вентиляции парового объёма бака. Температура пара, поступающего в бак, не должна превышать 250°С.

В струйном отсеке колонки происходит нагрев воды (до температуры, близкой к температуре насыщения, соответствующей давлению в колонке), грубая дегазация воды и конденсация большей части пара.

В деаэраторе ДА-50/50 пар, поступая под непровальную тарелку барботажного устройства и проходя через её отверстия, подвергает воду на ней интенсивной обработке. Площадь отверстий принята такой, что при минимальной тепловой нагрузке под тарелкой образуется устойчивая паровая подушка, исключающая провал воды через отверстия.

При давлении в паровой подушке 130 мм вод.ст. в работу включается пароперепускная труба, по которой в обвод барботажной тарелки отводится избыточный пар. Нижний конец пароперепускной трубы, погруженный в водяной объём поддона, образует гидрозатвор. Заливка гидрозатвора обеспечивается постоянной подачей части воды через водоперепускную трубу, соединяющую поддон с водяным объёмом барботажной тарелки. Перелив деаэрируемой воды в бак с барботажной тарелки осуществляется по другой водоперепускной трубе.

На барботажной тарелке осуществляется догрев воды до температуры насыщения и удаление микроколичеств газа, т.е. глубокая дегазация воды.

Оставшаяся парогазовая смесь (выпар) отводится из верхней части колонки через патрубок.

Процесс дегазации завершается в деаэраторном баке, где происходит выделение из воды мельчайших пузырьков газов за счёт отстоя и разложения бикарбонатов.

Эту страницу находят по следующим запросам: деаэратор атмосферного давления дА-50/50 , деаэратор атмосферного давления дА 50/50 , деаэратор атмосферного давления дА 50 50

www.bikz.ru

Деаэратор ДА-15/4 (в полной комплектации)

Данная информация принадлежит

предприятию, использование сторонними

организациями в целях рекламы по согласованию

с собственником!

  Как  специализированное предприятие по производству и поставки котельного оборудования, мы предлагает поставить в ваш адрес, атмосферный деаэратор ДА-15/4 в полной комплектации.

  Для приобретения атмосферный деаэратор ДА-15/4 от Вас потребуется отправить в наш адрес заявку, где обязательно указать;

       • реквизиты предприятия,

         • контактное лицо, должность,

          • телефоны для обратной связи,

      • электронную почту предприятия (e-mail:).

  Для расчёта стоимость доставки указать место назначения (возможный вид доставки - автодоставка, ЖД доставка).

Консультация специалиста: 8-960-942-53-03

 Телефон/факс: 8 (3854) 44-86-49

e-mail: [email protected]

Подбор оборудования:

     (перейти на страницу по ссылке)

 •  Котлы КВм (ТШПМ)  •  Загрузочный грейфер ГМЧ   •  Автоматика КВм  •

 •  Угольные дробилки ВДГ, ВДП  •  Углеподача (ТС-2) •  Шлакозолоудоление ШЗУ  •

 •  Водоподготовительная установка ВПУ  • Модульные МКУ •  Автоматика ДЕ, ДКВр, КЕ  •

 •  Комплект барабанов  ДЕ, ДКВр, КЕ  •  Трубная система ДЕ, ДКВр, КЕ  •

 •  Горелка ГМ, ГМП, ГМ  • -Weishaupt- •  Деаэраторы ДА • Фильтра ФИПа •

 •  Экономайзеры ЭБ, БВЭС • Клапана 17с28нж  •  Тягодутьевые машины ВДН, ДН •

 •  Указатель уровня Dy10 Py25 •

• В базовую комплектацию ДА-15/4 входит:

    - бак аккумулятор БДА-4 (V = 4 м3),

    - колонка деаэрационная КДА-15 производительностью (Kvy = 15 м3/ч),

    - гидрозатвор для ДА-15/4

    - ящик ЗИП,

    - пакет технической документации,

    - антикорозийное покрытие БДА (доп. опция)

• Общий вид деаэратора ДА-15/4



•  Описание, принцип работы ДА-15/4:

  Деаэратор ДА-15/4 предназначен для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве. Атмосферный деаэратор ДА 15/4  состоит из деаэраторного бака деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами (допускается конусные с кошенной вершиной - сварные) и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры. Деаэратор ДА 15/4 установлен на опорах, одна из которых неподвижная. На баке деаэратор ДА-15/4 устанавливается деаэрационная колонка КДА-15. Деаэрационная колонка КДА 15 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство, гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке. Деаэратор ДА 15/4 с примененаием двухступенчатой схемы дегазации, первая - струйная, вторая - барботажная. Обе ступени дегазации размещены в деаэрационной колонке. В деаэраторе ДА-15/4 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединенных в общую гидравлическую систему и расширительного бачка.

Технические характеристики:

Наименование параметра

Деаэратор ДА

1

 3

5/2

5/4

5/8

10/4

10/8

15/4

15/8

25/8

 25/15

 50/15

50/25

 100/50

Производительность,т/ч

1

3

5

5

5

10

10

15

15

25

2550 50
100

Рабочее давление (абсолютное), Мпа (кгс/см2)





0,12 ±0,01 (1,2 ±0,1)

Пробное давление, МПа (кгс/см2)



0,3+0,015 (3,0+0,15)

Температура деаэрированной воды, оС



104,2 ± 2

Максимально допустимое абсолютное давление, при работ предохранительного устройства, МПа (кгс/см2)





0,17 (1,7)

Удельный расход выпора при номинальной нагрузке, кг/т



2,0

Нагрев воды в деаэраторе, 0С:

- максимальный

- минимальный



- 50
- 10

Полезная вместимость бака, м3

0,45

1

2,0

4,0

8,0

4,0

8,0

4,0

8,0

8,0

15,0

15,025,050,0

Диапазон изменения производительности деаэратора



30-120

Содержание растворенного кислорода в деаэрируемой (исходной) воде мкг/кг, не более



20

Содержание свободной углекислоты в деаэрирумой (исходной)воде,мг/кг, не более



10

Бикарбонатная щелочность, мг-экв/кг, не менее



0,4

Содержание растворенного кислорода в деаэрированной воде, мг/кг, не более





cледы отсутствуют

Содержание свободной углекислоты в деаэрированной воде мг/кг, не более

Габаритные размеры (мм, не более)
длина (L)100013002335332568203230682033256820682058155815810011600
ширина (В)10001300163016301630163016301630163016302300230025002820
высота (Н)22102490365036502400335024003770376032104135425044504700
Масса деаэратора сухая, кг, не более6507601370160021001630231017002410275042104760650010750

biek.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
