Давление в кислородном баллоне 50 л – найдите массу кислорода содержащегося в баллоне объемом 50 л при температуре 25 градусов цельсия и давления 790КПА

Баллоны кислородные 50 литров ГОСТ 949-73

Главная » Газовые баллоны » Кислородные баллоны » Баллоны кислородные 50 л

Баллон кислородный, объемом 50 литров предназначен для хранения и транспортирования кислорода. Баллон окрашивается эмалевой краской синего цвета и маркируется надписью «КИСЛОРОД».

Технические характеристики

Баллоны кислородные 50 литров ГОСТ 949-73

Объем, л.	50
Материал	Углеродистая сталь			Легированная сталь
Обозначение	50-100У	50-150У	50-200У	50-150Л	50-200Л
Рабочее давление, МПа (кгс/см2)	9,8 (100)	14,7 (150)	19,6 (200)	14,7 (150)	19,6 (200)
Диаметр цилиндрической части, мм.	219
Длина корпуса баллона, мм.	1660	1685	1755	1660
Масса баллона, кг.	62,5	71,3	93	62,5
Толщина стенки баллона, не менее, мм.	5,2	6,8	8,9	5,2	6,0

Масса баллонов указана без вентилей, колпаков, колец и башмаков.
Баллоны изготовляются из углеродистой или легированной стали и комплектуются, башмаками, кольцами горловины, колпаками и вентилями ВК-94, КВБ-53.

Имеется возможность оформления заказа с сертификатами РРР (Российский Речной Регистр) и РМРС (Российский морской регистр судоходства).

---

Смотрите также:

---

В случае заинтересованности, Вы всегда можете связаться с нами по следующим контактам:

• Тел/факс: +7 (8443) 56-88-42, 56-88-34
• E-Mail: [email protected]

vpk-vlz.ru

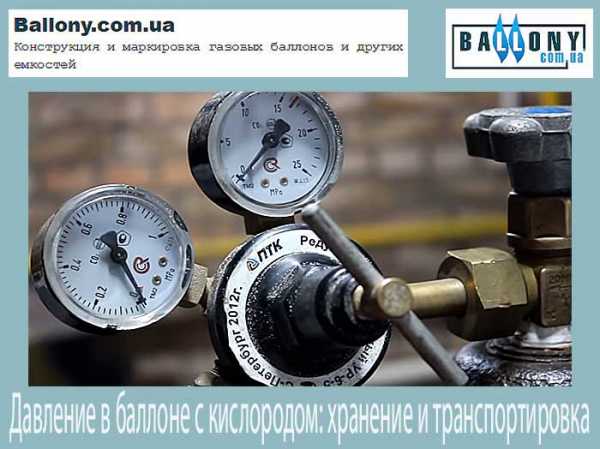

Давление в баллоне с кислородом: хранение и транспортировка

Давление кислородного баллона важный показатель. В этой статье рассказывается, как рассчитать количество кислорода. Какое давление оставляют в баллоне после использования.

Кислород – газ не имеющий цвет, вкус и запах. Проявляется в светло — голубым цветом когда температура опускается до -183 гр. С. Замерзает при температуре -218,8 гр.С. Плотность 1,43 кг./м3. Активно поддерживает процесс горения, поэтому используется для резки металла.

Получают кислород из воздуха очищая от примесей воздушную смесь. После сжатия и охлаждения, воздух делится на азот и кислород. Азот закипает быстрее кислорода. Нагревая медленно газы, азот испаряется, кислород остается в емкости.

Транспортируется в металлических баллонах синего цвета с надписью «КИСЛОРОД», наносится краской черного цвета. Давление в баллоне с кислородом измеряется манометром и составляет 150 – 200 кгс/см2 или 14,7 – 19,6 МПа. Кислородное давление регулируется ГОСТом 5583-78.

В сварочных работах применяют технический кислород. Он делится на 2 сорта по ГОСТ 5583-78.
1 сорт содержит – 99,8% О2
2 сорт содержит – 99,5% О2.

Чтобы определить количество кислорода в баллоне применяют формулу
Vk = VbPk,
Vk — объем кислорода в баллоне, измеряется в литрах;
Vb — водная часть баллона, измеряется в литрах;
Рk — давление кислорода в баллоне, измеряется в кгс/см2.
Исходя из полученных результатов, в полном баллоне количество кислорода равно: 40*150=6000 л, что равно 6 м3, давление 760 мм.рт.ст.

Давление в кислородном баллоне меняется с изменением температуры.
T -40C — 120 кгс/см2
T -20C — 130 кгс/см2
T -0C — 140 кгс/см2
T +20C — 150 кгс/см2 = стандартный показатель.
T +40C — 160 кгс/см2
Благоприятная температура хранения кислорода +20 гр.С.

Как устроен баллон для кислорода

Кислородный баллон – металлическая емкость цилиндрической формы голубого цвета. Изготавливается бесшовным методом из стали толщиной 6-8 мм, предназначен для хранения кислорода в газообразном состоянии.

Составляющие кислородного баллона:

1. Основание.
2. Башмак удерживает баллон в вертикальном положении.
3. Латунный вентиль. Вкручивается в баллон.
4. Колпак безопасности. Устанавливается поверх вентиля. Защищает от попадания взрывоопасных веществ.
5. Табличка из стали она же паспорт баллона, содержит информацию о баллоне: дата заправки и Т.О., завод — изготовитель и др.

Кислородные баллоны для производственных нужд выпускают в двух объемах – 40 и 50 литров. Давление в 40 л кислородном баллоне 150 payday loans gallatin tn кгс/см2, в 50 л баллоне 200 кгс/см2. Средний вес 40 л баллона – 67 кг, 50 л – 105 кг.

Масса заправленного баллона зависит от газового давления.

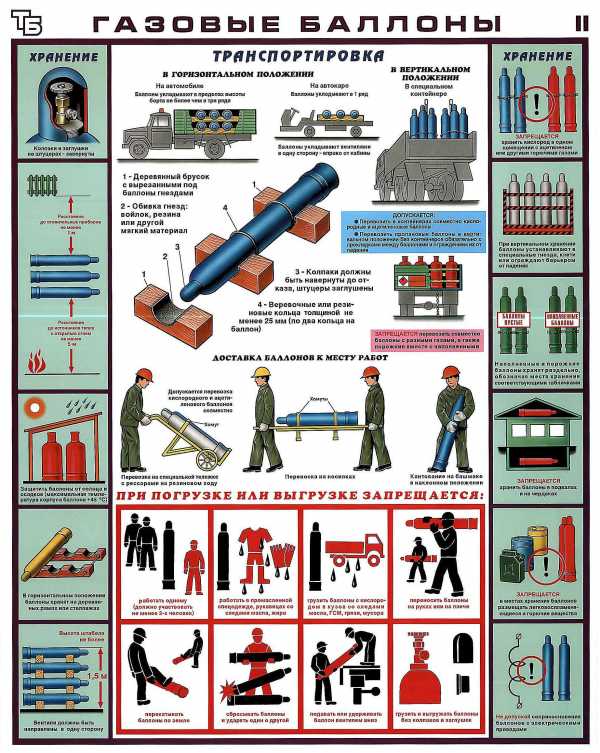

Как правильно хранить и транспортировать кислородные баллоны

На производствах, баллоны хранятся в помещениях из негорючих материалов. Помещение оборудовано водяным или паровым отоплением. Склады кислородных баллонов освещаются электрическим светом. Складские помещения с кислородными баллонами располагаются на удалении от производственных помещений.

Для перемещения баллонов используют баллонные тележки или носилки. Внутри помещения кантуют вручную.

Внимание!

Запрещается носить баллоны на руках или на плечах. Категорически запрещается соприкосновение кислорода с маслом или другими жировыми субстанциями – взрывоопасно.

Как транспортируют кислород на дальние расстояния

Кислородные баллоны перевозятся на рессорных машинах с оборудованным грузовым отсеком. Баллоны укладываются горизонтально в металлические ячейки. Для уплотнения ячеек используют войлок. Укладывая баллоны, следят за тем, чтобы вентили находились с одной стороны. В financial assistance grants жаркую погоду баллоны с кислородом укрывают брезентом.

Выполняя сварочные работы, запрещается подносить открытый огонь менее чем на 5 метров. Замерший вентиль нельзя греть огнем. Замерзший вентиль отогревается горячей водой или паром. Выполняя сварочные работы, баллон устанавливается вертикально или под наклоном, чтобы вентиль находился выше дна емкости.

Колпак откручивается вручную или ключом. Отвинтив колпак, осматривается вентиль на предмет повреждений.

Запрещается:

• откручивать вентиль резкими ударами;
• пользоваться поврежденным баллоном;
• открывать вентиль с жировыми пятнами;
• использовать баллон с просроченным сроком испытания.

Перед началом использования вентиль продувают. Для продувки кратковременно открывают вентиль. После этого, присоединяют редуктор. Вентиль плавно откручивается. Резкое открытие чревато воспламенением газа.

Как рассчитать расходуемый кислород

Работая с кислородом, манометром контролируют, какое давление остается в кислородном баллоне. Баллоны не опустошают в ноль. В емкости остается кислород с давлением cash advance businesses 0,5 кгс/см2. По газовым остаткам, заправочная станция определяет, каким газом был наполнен баллон. Зная эту информацию, не придется промывать баллон перед заправкой.

После опустошения баллона до 0,5-1 кгс/см2, подписывают мелом «ПУСТОЙ». Надевают заглушку и колпак, отправляют на завод для планового осмотра или заправки.

Внимание!

Пользуясь кислородными баллонами, соблюдайте технику безопасности.

Похожие статьи

Утилизация газовых баллонов: как сдать в металлолом Читать далее Остаточное давление в баллоне: с аргоном и углекислотой Читать далее Кислородный баллон для сварки: сколько стоит, технические характеристики, объем, размеры, заправка Читать далее Виды и объёмы газовых баллонов. Вместимость кислородного баллона Читать далее

ballony.com.ua

Вес кислородного баллона пустого и полного, 40л и 50л, сравнение

Кислород широко применяется в строительстве, промышленности и медицине. Перевозят и хранят его в кислородных баллонах. Вес кислородного баллона является одним из основных его параметров. Вес пустого кислородного баллона складывается из нескольких составляющих: самого сосуда для газа, вентиля, колпака и кольца, для навинчивания колпака. В этот комплект может входить башмак, для придания изделию устойчивости. При изготовлении емкостей для сжатых газов применяют цельнотянутые трубы из углеродистой или высоколегированной стали, с толщиной стенок – 7 мм.
Отрезку трубы необходимой длины, методом обжима, придают с одного конца – сферическую форму, с другой – формуют горловину, для крепления запорного вентиля. На горловину, предназначенную для крепления редуктора, напрессовывают кольцо. Колпак предназначен для защиты редуктора от внешних механических воздействий. Комплектные принадлежности имеют значительную массу, которую необходимо учитывать.

Средний вес комплекта:

• кольцо – 0,3 кг
• колпак металлический – 1,8 кг
• башмак – 5,2 кг

Вес  кислородного баллона 40 л указан в таблице:


Объем баллона, литров	Раб. давление МПа (кгс/см2)	Размеры 40л баллона, м		Вес кислородного баллона, кг
	Сталь 45, Д	Диаметр	Длина корпуса
Баллон кислородный 40л	14,7 (150)	0,219	1,370	58,5
Баллон кислородный 40 л	19,6 (200)	0,219	1,430	76,5

Масса указана без вентиля баллонного( 0,5 кг), кольца ( 0,3 кг), колпака металлического ( 1,8 кг), башмака ( 5,2 кг).



Объем баллона, литров	Раб. давление МПа (кгс/см2)	Размеры 40л баллона, м		Вес кислородного баллона, кг
	Сталь 45, Д	Диаметр	Длина корпуса
Баллон кислородный 40л	14,7 (150)	0,219	1,400	65
Баллон кислородный 40 л	19,6 (200)	0,219	1,460	77

Масса указана с учетом вентиля баллонного ( 0,5 кг), кольца ( 0,3 кг), колпака металлического ( 1,8 кг), башмака ( 5,2 кг). Данные  в таблицах соответствуют ГОСТ 949 – 73.
Вес полного кислородного баллона на 150 атмосфер составляет – 73 кг, а на 200 атмосфер – 88 кг.

При номинальном давлении 150 кгс/см2, сосуд такой емкости вмещает 6 м3 кислорода или 6000 литров. За счет газа, разница в весе полного и пустого кислородного баллона составляет:

• для 200 —  атмосферного: порядка 11,5 кг
• для 150 – атмосферного: порядка 8 кг

Вес кислородного баллона 50 л указан в таблице:

Объем баллона, литров	Раб. давление МПа (кгс/см2)	Размеры 50л баллона, м		Вес кислородного баллона, кг
		Диаметр	Длина корпуса
Баллон под кислород 50л	14,7 (150)	0,219	1,685	71,3
Баллон под кислород 50 л	19,6 (200)	0,219	1,755	93,0

Масса указана без вентиля баллонного (0,5 кг), кольца ( 0,3 кг), колпака металлического  (1,8 кг), башмака ( 5,2 кг).
Вес кислородного баллона такого объема, заполненного газом:

• для 200 – атмосферного: 117 кг
• для 150 – атмосферного: 72 кг

Вес нового кислородного баллона 40 литров, который предлагает наша компания 47 кг. Узнать больше информации вы можете по телефонам указанным вверху сайта.

Похожие статьи

Утилизация газовых баллонов: как сдать в металлолом Читать далее Остаточное давление в баллоне: с аргоном и углекислотой Читать далее Кислородный баллон для сварки: сколько стоит, технические характеристики, объем, размеры, заправка Читать далее Давление в баллоне с кислородом: хранение и транспортировка на дальние расстояния Читать далее

ballony.com.ua

Кислород



Кислород – газ без цвета и запаха, активно поддерживает горение. Плотность газообразного кислорода 1.43 кг/м3 (при температуре 0 градусов по Цельсию и давлении 760 мм рт. ст.), что в 1.11 раз тяжелее воздуха, поэтому газообразный кислород, выпущенный из баллона, скапливается в нижней части помещения, заполняет все приямки и траншеи и надолго там задерживается, образуя закислороженную зону. Максимально допустимое содержание кислорода 23%. По своим химическим свойствам кислород является сильным окислителем. Масло в среде кислорода взрывается, поэтому все детали, работающие в среде кислорода, должны быть чистыми от масла.

Примечание: во избежание переполнения баллонов, в соответствии с «Правилами устройства и безопасности эксплуатации сосудов, работающих под давлением», допускается заполнять баллон на 1-2 атм. ниже величин, указанных в таблице.

На долю кислорода приходится около 47% массы твердой земной коры. Морские и пресные воды содержат огромное количество связанного кислорода — 88%, в атмосфере содержание свободного кислорода составляет 20% по объему, либо 23% по массе. Элемент входит в состав более 1500 соединений.









































Газообразный кислород получают путем газификации из жидкого кислорода. Сырье для газификации – жидкий кислород — получают из атмосферного воздуха с помощью устройств для сжижения воздуха – турбодетандеров. Далее жидкий кислород перевозят к месту его применения в криогенных емкостях типа термос-цистерна. Станция по закачке кислорода в баллоны представляет из себя наполнительный пункт, состоящий из резервных и рабочих емкостей, криогенного насоса, испарителя и устройства непосредственного распределения газа по баллонам – наполнительной рампы. Кислород закачивается в баллон под давлением 150 атм при температуре 20 градусов Цельсия. Кислород применяют в промышленности и медицине. Технический кислород ГОСТ 5583-78 используют при автогенной резке и газовой сварке, металлургии, химической промышленности, металлообработке, в качестве компонента топлива в жидкостных ракетных двигателях.

Кислородные баллоны ГОСТ 949-73 принимаются под наполнение объемом 40, 10 и 5л. Баллоны изготавливают из стали методом горячей прокатки. Обычно корпуса баллонов для всех технических газов объемом 40 литров производят двух типов – с рабочим давлением 150 или 125 атм. Баллоны под кислород должны быть выкрашены в голубой цвет и иметь надпись «кислород» черного цвета. Баллоны оснащаются вентилями марки ВК-86 или ВК-94. Не принимаются под наполнение кислородом баллоны с рабочим давлением мене 150 атмосфер, без башмаков, замасленные, заправленные раньше другими газами, со следами механических повреждений или коррозии. Один раз в пять лет проводится аттестация баллона.

Давление в полном кислородном баллоне в зависимости от температуры окружающей среды:

Температура окр. среды  С	-30	-20	-10	0	10	20	30
Давление в баллоне не более Р кг/см	110	120	130	135	140	145	150

trio-service.ru

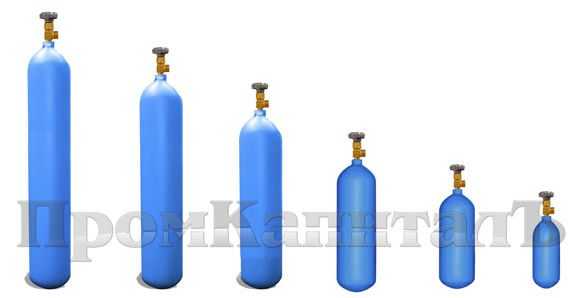

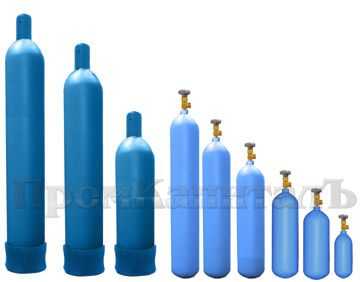

Баллоны кислородные ГОСТ 949-73

Кислородные баллоны, малого и среднего объема, из углеродистой и легированной стали ГОСТ 949-73. (Баллон О2)

Корпус кислородного баллона окрашивается эмалью голубого цвета, надпись » КИСЛОРОД »  черного цвета.

Масса баллонов под кислород указана без вентилей, колпаков, колец и башмаков.
Ориентировочная масса: колпака металлического — 1,8 кг; кольца — 0,3 кг; башмака — 5,2 кг



Рабочее давление, МПа (кгс/см2)	КИСЛОРОДНЫЙ балон 50 литров						КИСЛОРОДНЫЙ балон 40 литров						КИСЛОРОДНЫЙ балон 20 литров
	Сталь 45,Д			Сталь 30ХГСА			Сталь 45,Д			Сталь 30ХГСА			Сталь 45,Д
	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг
14,7 (150)	219	1685	71,3	219	1660	62,5	219	1370	58,5	219	1350	51,5	219	740	32,3
19,6 (200)	219	1755	93,0	219	1660	62,5	219	1430	76,5	219	1350	51,5	219	770	42,0



Рабочее давление, МПа (кгс/см2)

Диаметр мм

Баллоны 12 литров КИСЛОРОДНЫЕ

Баллоны 10 литров КИСЛОРОДНЫЕ

Баллоны 8 литров КИСЛОРОДНЫЕ

Баллоны 5 литров КИСЛОРОДНЫЕ

Баллоны 4 литра КИСЛОРОДНЫЕ

Баллоны 2 литра КИСЛОРОДНЫЕ

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм /  диаметр мм

Вес кг

14,7 (150)

140

1020

17,6

865

13,0

710

12,4

475

8,5

400

7,3

330 / 108

3,7

Баллоны малого объема могут поставляться с плоским дном.
Хотите купить кислородные баллоны ?

ЗВОНИТЕ:		(8442) 780-530
		(812) 309-73-72
ПИШИТЕ:		[email protected]

Остальное мы сделаем все сами: Доставим в транспортную компанию или привизем в Ваш город.

prom-kapital.ru

Устройство кислородного баллона

Кислород – необходимый элемент, особенно когда дело касается газосварки. Но он взрывоопасен при соприкосновении с огнем, поэтому хранят его в специальном баллоне, окрашенного в голубой цвет, поперек которого наносится надпись черной краской «КИСЛОРОД». Баллон кислородный изготавливается из толстого листового металла толщиною 6-8 мм, как цельнотянутая емкость, в которой нет соединительных стыков.

По своей конструкции баллон для кислорода напоминает вытянутую цилиндрическую форму, как показано на фото ниже, с выпуклым дном и с верхней сферической горловиной. На последнюю накручивается вентиль, запираемый специальным кольцом, поверх которого установлен предохранительный колпак. Через вентиль закачивается кислород, из него же производится подача газа для необходимых сварочных операций. Для устойчивой вертикальной установки на днище надевается (впрессовывается) четырехугольный металлический башмак.

Характеристики кислородного баллона для сварки

Основная характеристика – это давление закачиваемого кислорода, которое баллон может выдержать. Максимальная величина для 40-литровых баллонов – 150 кг/см². Для 50-литровых – 200 кг/см².

Так как объем емкости 40 литров, то под своим давлением в него помещается 6000 литров (150 х 40). Переведя на кубические метры, получаем 6 м³. Для 50 литров и давлении 200 кг/см² объем составит 10000 литров или 10 м³ газа.

Что касается размеров, то диаметр 40 и 50 литровых баллонов одинаковый – 219 мм. А вот высота у них разная, к тому же она отличается даже внутри одной модели в зависимости от используемой для изготовления стали.

К примеру, если кислородный баллон изготавливается из стали СТ 45Д, его объем составляет 50 литров, а максимальное давление 200 кг/см², то высота такого изделия будет равная 1755 мм. Если при тех же характеристиках емкость будет изготавливаться из стали марки 30 ХГСА, то высота будет – 1660 мм. То же самое касается и 40-литровых баллонов, соответственно: 1370 и 1350 мм. Поэтому и вес самой пустой емкости будет разным.

К весу кислородного баллона необходимо добавить и вес комплектующих изделий.

• Нижний башмак весит 5,2 кг.
• Кольцо – 300 грамм.
• Металлический колпак на кольце – 1,8 кг.

Если учитывать вес закаченного газа, то полная масса увеличивается на 8-12 кг в зависимости от объема и давления. Чем больше давление, тем больше вес. В среднем 40-литровый кислородный баллон с газом будет весить 67 кг, 50-литровый – 105 кг.

И основные требования – это изготовление из стали с пределом прочности 65 кг/мм², и внутренняя поверхность резервуара должна быть гладкой, без дефектов и изъянов.

Кстати, говоря о давлении кислородного баллона, необходимо обозначить, что в зависимости от толщины стенки, к примеру, в 40 л емкость можно закачивать газ давлением до 200 кг/см². То же самое касается и 50 литровых, в которые максимально можно закачать до 150 кг/см². Разные производители, согласно ГОСТ, могут использовать металл толщиною от 6 до 8 мм.

Комплектация

Основным дополнительным элементом емкости для кислорода является вентиль. Изготавливают его из латуни. Поверх вентиля обязательно устанавливается защитный колпак, он может быть алюминиевым или пластмассовым. Обычно колпак идет, как неотъемлемая часть. Но теряются они часто, так что защитное приспособление может быть изготовлено из любого материала своими руками. Здесь важна надежность и герметичность. В сам баллон вентиль вкручивается посредству конической резьбы

Второй по значимости элемент – это башмак. Именно на него ложится вся весовая нагрузка. Изготавливается он из стальной ленты, которую формируют по сечению в квадрат. ГОСТом точно не определенно, как он должен закрепляться на баллоне, поэтому некоторые производители приваривают его, другие впрессовывают.

Техника безопасности

Устройство кислородного баллона очень простое, но надежное. Главное – точно соблюдать параметры закачиваемого внутрь газа, чтобы не произошел разрыв емкости. При эксплуатации и хранении нужно соблюдать некоторые очень жесткие требования.

• Если кислородный баллон используется в стационарном сварочном посту, то его устанавливают вертикально и закрепляют жестким хомутом.
• Перед установкой редуктор должен быть осмотрен на предмет отсутствия жировых и масляных пятен.
• Обязательно производится продувка штуцера, после чего накручивается и сам редуктор.
• После полного отбора газа необходимо внутри оставлять немного кислорода под минимальным давлением 0,5 кг/см². Причина – чтобы за станции заправки могли провести анализ ранее заправленного газа и сверить его с имеющимся в наличии.
• Нельзя перевозить кислород с другими горючими газами.
• На объектах кислородные баллоны должны транспортироваться в специальных тележках на мягких резиновых колесах.
• Расстояние от установленной емкости для кислорода до источника открытого огня или сварочного аппарата – 5 метров минимум.
• Должна присутствовать защита от атмосферных осадков и солнечных лучей при длительной эксплуатации на открытом воздухе.
• Если вентиль кислородного баллона замерз, то его оттаивать надо только чистой ветошью, смоченной в горячей воде.
• Хранить баллоны нужно в металлических ящиках с отверстиями, обязательно навешивается замок.
• Маленький баллон нужно переносить в специальном металлическом ящике, который снабжается ручкой и ремнем для переноски на плече.

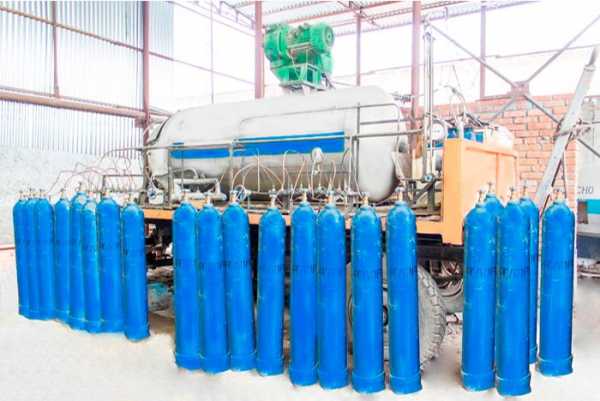

Заправка кислородом – это сложный процесс, потому что в сварочные баллоны закачивается именно газ. А до распределительной станции он доходит в жидком состоянии. Такой кислород намного безопаснее, чем газообразный, но он быстро и в больших количествах испаряется, что невыгодно в финансовом плане. Но производители идут на такие потери, потому что безопасность превыше всего. Тем более, жидкий кислород транспортируется в больших количествах (авто- и железнодорожные цистерны). Если такой объем загорится и взорвется, то потери будут в несколько раз больше.

Закачка газа в баллоны производится насосным и безнасосным способом. При этом заполнение происходит не переохлажденным кислородом. При любых действиях с баллоном очень важно соблюдать аккуратность и требования техники безопасности. Самое уязвимое место – это вентиль, чаще всего именно он выходит из строя, потому что подвергается многократному открытию и закрытию.

Ремонту он не поддается, можно только поменять на новый. Делать это своими руками запрещено, такую операцию позволяют проводить только в заводских условиях. Здесь важно соблюсти правила установки, в основе которых лежит запрессовка, то есть вкручивание под определенным давлением. Затем сам баллон с вентилем проверяют испытательным давлением. Кстати, тестирование является гидравлическим. Внутрь баллона закачивается вода под давлением 225 или 300 кг/см², которая находится там в течение 5 минут. После чего давление снижают до рабочего – 150 или 200 кг/см².

Необходимо отметить, что по этой же технологии производится проверка самих баллонов на предмет обнаружения протечек. Если ничего не обнаружено: все стыки и стенки не стали мокрыми, значит, испытание прошло успешно, и само устройство может эксплуатироваться дальше.

Поделись с друзьями

1

0

1

0

svarkalegko.com

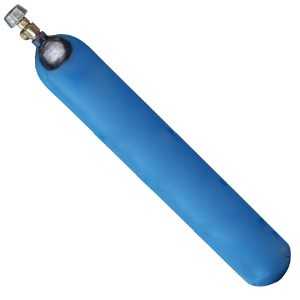

Кислородный баллон, технические характеристики нового баллона 40 л

Кислород широко применяется в промышленности и сельском хозяйстве, в медицине и научных исследованиях. Зная технические характеристики кислородного баллона, можно выбрать изделие, оптимально подходящее для каждого вида деятельности.

Сосуд для кислорода изготовлен из высоколегированной или углеродистой стали с толщиной  стенок 7 – 9 мм. Цилиндрический по форме, он закруглен с одной стороны, с другой — имеет горловину, для установки редуктора. Запрессованное на горловине кольцо, предназначено для установки защитного колпака, предохраняющего редуктор от механических повреждений. Для вертикальной установки газовой емкости применяется башмак.
Резьба в горловине баллона должна соответствовать ГОСТ 9909 – 81. Вентиль должен быть установлен с применением уплотнителя. После того, как вентиль установлен на горловину, на его резьбовой части должно оставаться от 2 до 5 ниток. Емкости с газом, пригодные для эксплуатации, должны быть обязательно освидетельствованы. После визуального осмотра на предмет выявления коррозии, вмятин и трещин,  измеряют массу и емкость. Если масса уменьшилась более, чем на 5 %, а емкость увеличилась более, чем на 1,5 %, сосуды с газом используют при пониженном давлении. При снижении массы больше 20 %, а увеличении емкости более 30%, баллоны отбраковывают.

При использовании данных изделий, наполненных рабочим газом, следует неуклонно соблюдать правила эксплуатации, хранения, пожарной безопасности и транспортировки. Несоблюдение правил приводит к взрывам, так как при высоком давлении кислород очень активно взаимодействует с органическими веществами. Случаи возгорания и вспышек в вентилях происходят по причине несоблюдения правил эксплуатации и использования в качестве прокладок и сальников набивки горючих материалов, несоответствующих техническим условиям. При работе, недопустимо использование рукавиц, имеющих масленые загрязнения. При утечках, в среде кислорода они легко воспламеняются, что приводит к сильным ожогам.
Следует избегать воздействия как слишком высоких, так и низких температур. При повышенной температуре увеличивается давление в газовом сосуде, а при пониженной – он становится хрупок. Емкости с кислородом окрашены в голубой цвет, надпись «Кислород» на них – черного цвета.

Значительное потребление кислорода происходит при сварочных работах. При работе со сварочными аппаратами, наиболее используемая – 40 литровая емкость. Характеристики кислородного баллона 40 л приведены в таблице.

Объем баллона, литров	Раб. давление МПа (кгс/см2)	Размеры 40л баллона, мм		Вес кислородного баллона, кг
	Сталь 45, Д	Диаметр	Длина корпуса
Баллон кислородный 40л	14,7 (150)	219	1370	58,5
Баллон кислородный 40 л	19,6 (200)	219	1430	76,5

Основная характеристика кислородного баллона, позволяющая определиться со сферой его применения – это его объем. По ГОСТ 949 – 73, промышленность выпускает изделия с объемом: 1 л, 5 л, 10 л, 20 л, 40 л и 50 л. Прочие характеристики кислородного баллона информируют потребителя о габаритных размерах, весе и его рабочем давлении.

В  таблицах показаны основные технические характеристики кислородного баллона.

Объем баллона, литров	Раб. давление МПа (кгс/см2 )	Размеры  баллона, мм		Вес кислородного баллона, кг
	Сталь 45, Д	Диаметр	Длина корпуса
1	14,7 (150)	0,089	0,25	1,8
5	14,7	0,14	0,475	8,5
10	14,7(150)	0,14	0,885	13
20	14,7 (150)	0,219	0,74	32,3

Масса указана без вентиля, кольца, колпака и башмака. Соответствует ГОСТ  949 – 73. Марка стали – 30ХГСА, Д, 45.

Наша компания предлагает новый 40 литровый баллон, обладающий следующими характеристиками:

Объем, л	40
Рабочее давление, МПа(кгс/см2)	19,6(200)
Проверочное давление, МПа(кгс/см2)	30,0(300)
Разрушительное давление, МПа(кгс/см2)	61,35(613,5)
Диаметр цилиндрической части, мм	232
Толщина стенки баллона, мм	6,0-6,2
Длина корпуса баллона, мм	1185
Вес баллона(пустого), кг	47
Марка стали	34CrMo4
Вентиль	ВК-94-01



Надеемся что вас заинтересовала наша продукция! Более детальную информацию вы можете узнать у наших менеджеров по телефонам указанным слева.

Похожие статьи

Утилизация газовых баллонов: как сдать в металлолом Читать далее Остаточное давление в баллоне: с аргоном и углекислотой Читать далее Кислородный баллон для сварки: сколько стоит, технические характеристики, объем, размеры, заправка Читать далее Давление в баллоне с кислородом: хранение и транспортировка на дальние расстояния Читать далее

ballony.com.ua
