Баллоны стальные малого и среднего объема ГОСТ 949-73
БАЛЛОНЫ СТАЛЬНЫЕ МАЛОГО И СРЕДНЕГО ОБЪЕМА ДЛЯ ГАЗОВ НА РР£19,6 Мпа (200 кгс/см2) ГОСТ 949-73
Баллоны для технических газов из углеродистой и легированной стали, малого объема — до 12 литров и среднего объема — от 20 литров до 50 литров
с рабочим давлением до 19,6 МПа — (200 кгс/см2), изготовленные из бесшовных труб и предназначенные для хранения и перевозки сжатых, сжиженных
и растворенных газов при температурах от минус 50 до плюс 60°С.
Технические характеристики баллонов
Газовые баллоны изготавливают на рабочее давление 9,8 МПа; 14,7 МПа; 19,6 МПа (100 кгс/см2; 150 кгс/см2 и 200 кгс/см2) из углеродистой и легированной стали.
Чертеж газового баллона
1 — опорный башмак; 2 — корпус баллона; 3 — кольцо горловины; 4 — вентиль; 5 — предохранительный колпак
Резьба горловины баллонов должна изготовляться в соответствии с ГОСТ 9909-81, при этом:
наружный диаметр резьбы в основной плоскости должен быть:
для баллонов малого объема — 19,2 мм,
для баллонов среднего объема — 27,8 мм,
для баллонов ацетиленовых — 30,3 мм;
Размеры в мм
| Объем баллона, литров | Диаметр цилиндрической части | Толщина стенки баллонов на давление, МПа (кгс/см2), не менее | Длина корпуса баллонов на давление, МПа(кгс/см2) | ||||||||
| из углеродистой стали | из легированной стали | из углеродистой стали | из легированной стали | ||||||||
| 9,8 (100) | 14,7 (150) | 19,6 (200) | 14,7 (150) | 19,6 (200) | 9,8 (100) | 14,7 (150) | 19,6 (200) | 14,7 (150) | 19,6 (200) | ||
| 0,4 | 70 | 1,6 | 2,2 | 2,9 | 1,6 | 1,9 | 165 | 170 | 175 | 165 | 165 |
| 0,7 | 255 | 260 | 270 | 255 | 255 | ||||||
| 1,0 | 89 | 1,9 | 2,8 | 3,6 | 1,9 | 2,5 | 240 | 250 | 255 | 240 | 245 |
| 1,3 | 295 | 305 | 315 | 295 | 300 | ||||||
| 2,0 | 425 | 440 | 455 | 425 | 435 | ||||||
| 2,0 | 108 | 2,4 | 3,4 | 4,4 | 3,0 | 320 | 330 | 340 | 320 | 325 | |
| 3,0 | 445 | 460 | 480 | 445 | 455 | ||||||
| 3,0 | 140 | 3,1 | 4,4 | 5,7 | 3,1 | 3,9 | 310 | 325 | 335 | 310 | 320 |
| 4,0 | 385 | 400 | 415 | 385 | 395 | ||||||
| 5,0 | 460 | 475 | 495 | 460 | 470 | ||||||
| 6,0 | 535 | 555 | 575 | 535 | 550 | ||||||
| 7,0 | 610 | 630 | 660 | 610 | 625 | ||||||
| 8,0 | 680 | 710 | 740 | 680 | 700 | ||||||
| 10,0 | 830 | 865 | 900 | 830 | 850 | ||||||
| 12,0 | 975 | 1020 | 1060 | 975 | 1005 | ||||||
| 20,0 | 219 | 5,2 | 6,8 | 8,9 | 5,2 | 6,0 | 730 | 740 | 770 | 730 | |
| 25,0 | 890 | 900 | 935 | 890 | |||||||
| 32,0 | 1105 | 1120 | 1165 | 1105 | |||||||
| 40,0 | 1350 | 1370 | 1430 | 1350 | |||||||
| 50,0 | 1660 | 1685 | 1755 | 1660 | |||||||
| Объем баллона, литров | Диаметр цилиндрической части | Масса газового баллона на давление МПа (кгс/см2) | ||||
| из углеродистой стали | из легированной стали | |||||
| 9,8(100) | 14,7(150) | 19,6(200) | 14,7(150) | 19,6(200) | ||
| 0,4 | 70 | 0,6 | 0,8 | 1,0 | 0,6 | 0,7 |
| 0,7 | 0,9 | 1,2 | 1,5 | 0,9 | 1,0 | |
| 1,0 | 89 | 1,2 | 1,8 | 2,3 | 1,2 | 1,6 |
| 1,3 | 1,5 | 2,2 | 2,8 | 1,5 | 1,9 | |
| 2,0 | 2,1 | 3,1 | 4,0 | 2,1 | 2,7 | |
| 2,0 | 108 | 2,5 | 3,7 | 4,7 | 2,5 | 3,1 |
| 3,0 | 3,4 | 5,0 | 6,4 | 3,4 | 4,3 | |
| 3,0 | 140 | 4,1 | 6,0 | 7,9 | 4,1 | 5,3 |
| 4,0 | 5,0 | 7,3 | 9,6 | 5,0 | 6,5 | |
| 5,0 | 5,8 | 8,5 | 11,4 | 5,8 | 7,6 | |
| 6,0 | 6,7 | 9,8 | 13,1 | 6,7 | 8,8 | |
| 7,0 | 7,6 | 11,1 | 14,9 | 7,6 | 9,9 | |
| 8,0 | 8,5 | 12,4 | 16,6 | 8,5 | 11,1 | |
| 10,0 | 10,2 | 13,0 | 20,1 | 10,2 | 13,4 | |
| 12,0 | 10,9 | 17,6 | 23,5 | 11,9 | 15,6 | |
| 20,0 | 219 | 28,5 | 32,3 | 42,0 | 28,5 | |
| 25,0 | 34,0 | 38,7 | 50,5 | 34,0 | ||
| 32,0 | 42,0 | 47,7 | 62,5 | 42,0 | ||
| 40,0 | 51,5 | 58,5 | 76,5 | 51,5 | ||
| 50,0 | 62,5 | 71,3 | 93,0 | 62,5 | ||
Примечания:
Масса баллонов указана без вентилей, колпаков, колец и башмаков и является справочной величиной и номинальной при изготовлении баллонов с ограничением по массе.
Длины баллонов указаны как справочные и принимаются номинальными при изготовлении баллонов с ограничением по длине.
Ориентировочная масса колпака металлического — 1,8 кг; кольца — 0,3 кг; башмака — 5,2 кг.
По заказу потребителя баллоны из легированной стали могут изготовляться с ограничениями по массе.
При этом масса баллонов не должна превышать более чем на 10% массу, указанную в табл.
Примеры условных обозначений:
баллона объемом 40л на давление 14,7 МПа (150 кгс/см2), из углеродистой стали, обычной точности изготовления, для воздуха:
Баллон для воздуха 40-150У ГОСТ 949-73
то же, из легированной стали, повышенной точности изготовления, с ограничением по объему, без ограничения по массе, для азота:
Баллон для азота 40п-150Л ГОСТ 949-73
то же, 40 литровый баллон обычной точности изготовления, с ограничением по массе, для воздуха:
Баллон для воздуха 40-150 Л-М ГОСТ 949-73
то же, повышенной точности изготовления по объему, с ограничением по массе, для медицинского кислорода:
Баллон для медицинского кислорода 40П-150 Л-М ГОСТ 949-73
Баллон для азота 4-150Л-400-М ГОСТ 949-73
то же, короткого объемом 2 л на давление 14,7 МПа (150 кгс/см2), из углеродистой стали, повышенной точности изготовления с ограничением по длине, без ограничения по массе, для воздуха:
Баллон для воздуха К2-150У-330 ГОСТ 949-73
МАТЕРИАЛЫ КОРПУСА ВЕНТИЛЕЙ БАЛЛОНОВ И НАПРАВЛЕНИЕ РЕЗЬБЫ БОКОВОГО ШТУЦЕРА
| Наименование газов | Материал корпуса вентиля | Направление резьбы бокового штуцера | Наименование газов | Материал корпуса вентиля | Направление резьбы бокового штуцера |
| Азот | Латунь | Правое | Метан | Латунь | Левое |
| Аммиак | Сталь | Правое | Пропан и другие горючие газы | Сталь или латунь | Левое |
| Аргон | Латунь | Правое | Сернистый ангидрид | Сталь | Правое |
| Бутан | Латунь или сталь | Левое | Углекислота | Латунь | Правое |
| Бутилен | Латунь | Левое | Фосген | Сталь | Правое |
| Водород | Латунь | Левое | Хладон | Сталь или латунь | Правое |
| Воздух | Латунь | Правое | Хлор | Сталь | Правое |
| Гелий | Латунь | Правое | Хлорметил | Латунь | Левое |
| Кислород | Латунь | Правое | Хлорэтил | Латунь | Левое |
| Ксенон | Латунь | Правое | Этилен | Латунь | Левое |
4.
2. Кислородные баллоныПредназначены для хранения и транспортирования кислорода.
Кислород для промышленных целей получают из воздуха методом глубокого охлаждения. Полученный жидкий кислород испаряют и в газообразном состоянии нагнетают в стальные баллоны до давления 150 кгс/см2. Кислород транспортируют к месту сварки в кислородных баллонах.
Кислородный баллон
— сосуд цилиндрической формы, голубого
цвета, емкостью 40 л, предельное рабочее
давление 15 МПа (150 кгс/см2), содержит
6000 л кислорода. Испытательное давление
22,5 МПа, состояние газа в баллоне сжатое.
Верхняя сферическая часть переходит в
горловину 4. На горловине имеется кольцо
3 с внешней цилиндрической резьбой, на
которую навинчивается предохранительный
колпак 1, а во внутреннюю коническую
резьбу ввертывается запорный вентиль
2. Вентиль баллона имеет боковой штуцер
для присоединения редуктора, с помощью
которого понижается давление газа,
выходящего из баллона и поддерживается
постоянное рабочее давление.
На нижнюю
часть баллона – сферическое днище 6
насаживается башмак 5, позволяющий
ставить баллон вертикально.
При использовании кислородных баллонов необходимо соблюдать правила техники безопасности:
— баллоны с кислородом необходимо устанавливать на расстоянии не менее 5 м от открытых источников нагрева;
— в местах проведения сварочных работ баллоны должны быть жестко закреплены;
— нельзя допускать загрязнения баллонов, особенно их вентилей, маслами и жирами, т.к. возможно самовозгорание их в кислороде.
Баллоны через каждые пять лет подвергают осмотру и испытанию.
5. Редукторы.
Редукторы
предназначены для понижения давления
газа, отбираемого из баллона, до рабочего
давления, подаваемого в горелку или
резак и автоматического поддержания
заданного рабочего давления постоянным. Редукторы
могут быть однокамерные или двухкамерные,
постовые, рамповые и сетевые.
Рис. 9. Газовый редуктор
1 – запорная пружина; 2 – клапан; 3 – толкач; 4 – мембрана; 5 – нажимной диск; 6 – регулировочная пружина
По видам газа редукторы бывают: А – ацетиленовые (белого цвета), К – кислородные (голубые), М – метановые (красные).
По схеме регулирования они бывают одноступенчатые и двухступенчатые.
Пределы регулирования давления:
кислородных редукторов – от 0,01 МПа до 0,25 МПа;
ацетиленовых – от 0,01 МПа до 0,15 МПа;
пропан-бутановых – от 0,005 МПа до 0,3 МПа.
5.1. Кислородные редукторы
Широко применяются
постовые кислородные редукторы РК-53,
РК-53БМ, КБО-60, КБД-60 понижают давление
от 15 до 1,5 МПа. Редукторы, применяемые в
сварочной технике, обычно имеют два
манометра, один из которых измеряет
давление газа до входа в редуктор, а
второй на выходе из него.
Корпус редуктора
окрашивают в голубой цвет.
Принцип работы редуктора
Принцип работы редуктора состоит в следующем: клапан 2 находится под действием двух взаимно противоположных сил: давления запорной пружины 1 и давления гибкой мембраны 4. При нормальном рабочем давлении газа в камере низкого давления устанавливается равновесие от действия этих двух сил. Запорный клапан 2 прижимается к седлу запорной пружины 1 и препятствует поступлению из баллона в редуктор газа высокого давления. В этой камере редуктора находится и редуцированный газ низкого давления. На этот же клапан 2 воздействует и гибкая мембрана 4 через толкач 3 и стремится открыть клапан 2. На мембрану 4 также действует регулировочная пружина 6 через нажимной диск 5 и тоже стремится открыть клапан 2. Рабочее давление газа, зависящее от натяжения пружины 6 можно регулировать винтом с резьбой
Поступающий газ
стремится закрыть клапан 2 и прижать
его к седлу. По мере уменьшения давления
газа в баллоне до давления редуктора
клапан будет все больше открываться.
Приток газа в редуктор увеличивается,
следовательно, рабочее давление в камере
редуктора будет возрастать, а давление
газа в баллоне снижаться
код IMDG и требования к медицинским кислородным цилиндрам
23/02/2022
Код IMDG и требования к медицинским кислородным цилиндрам
Международный код по опасным товарам по морским товарам и требования к медицинскому кислородному цилиндрам
Цель
Это уведомление по обеспечению правил в правилах растет число стран, которые ограничивают давление наполнения медицинского кислорода ниже 200 бар, рекомендованных в Руководстве по оказанию первой медицинской помощи (MFAG).
ПРИМЕНИМОСТЬ
Положения МКМПОГ применяются ко всем судам, на которые распространяется Международная конвенция по охране человеческой жизни на море (СОЛАС) с поправками и которые перевозят опасные грузы (как определено в Главе VII-1, Часть А эту Конвенцию). Под опасными грузами подразумеваются вещества, материалы и изделия, подпадающие под действие МКМПОГ.
Все суда, независимо от типа и размера, перевозящие вещества, материалы или предметы, определенные в МКМПОГ как загрязнители моря, подпадают под действие положений настоящего Кодекса. Морские загрязнители – это вещества, на которые распространяются положения Международной конвенции по предотвращению загрязнения с судов 19.73 (МАРПОЛ), Приложение III (Правила предотвращения загрязнения вредными веществами, перевозимыми морем в упакованном виде), с поправками.
ТРЕБОВАНИЯ
1.0 Общие положения
1.1 Опасные грузы и морские загрязнители должны перевозиться и перевозиться в соответствии с МКМПОГ с поправками.
1.2 МКМПОГ является обязательным документом согласно Главе VII СОЛАС. Однако некоторые положения Кодекса (содержащиеся в Главе 1.1) остаются рекомендательными и должны рассматриваться как таковые.
1.3 Требуется соответствие всем соответствующим требованиям СОЛАС, Глава II-2: Строительство – Противопожарная защита, Обнаружение пожара и Тушение пожара, с поправками.
2.0 Перевозка публикаций
2.1 МКМПОГ (том 1, том 2 и Приложение) должен находиться на борту всех судов, к которым применяется МКМПОГ. Допускаются электронные или печатные версии.
3.0 Баллоны с медицинским кислородом
3.1 Сосуды, подпадающие под действие Колонки A или B Приложения 14 MFAG (Кодекс IMDG, Дополнение) – Список оборудования, должны нести не менее 44 литров/200 бар кислорода следующим образом:
3.1.1 один медицинский кислородный баллон емкостью 40 литров/200 бар, расположенный в судовом госпитале, собранный для непосредственного использования, оснащенный одним блоком расходомера (с двумя портами) для подачи кислорода одновременно двум лицам; и
3.1.2 один полный переносной комплект, готовый к использованию, с медицинским кислородным баллоном на 2 л/200 бар и запасным баллоном (также 2 л/200 бар).
3.2 Один медицинский кислородный баллон на 40 л/200 бар может быть заменен либо двумя баллонами на 20 л/200 бар, либо четырьмя баллонами на 10 л/200 бар, при условии, что оборудование/расходомеры рассчитаны на подачу кислорода двум людям одновременно.
3.3 Медицинские кислородные баллоны с давлением наполнения менее 200 бар могут использоваться при условии, что общий объем кислорода, подаваемый несколькими баллонами, по крайней мере равен объему, содержащемуся в баллоне емкостью 40 л/200 бар или баллоне 2 л/200 бар. барный цилиндр в соответствии с требованиями §3.1 настоящего Уведомления. Это может быть достигнуто за счет поставки дополнительного баллона(ов). Чтобы убедиться, что заменен правильный объем, перед их использованием на борту судна необходимо проконсультироваться с производителем. Дополнительно:
3.3.2 баллоны должны храниться в фиксированном положении для предотвращения их перемещения в плохих погодных условиях;
3.3.3 баллоны должны быть оснащены блоком регулирования давления и манометром, а также одним дополнительным ключом для открытия баллона; и
3.3.4 все баллоны должны иметь одинаковые разъемы и цвет.
3.4 Цилиндры должны подвергаться гидростатическим испытаниям каждые пять лет или с интервалом, установленным производителем, в зависимости от того, что наступит раньше.
3.5 Содержимое баллонов должно проверяться и заменяться в соответствии с требованиями производителя или каждые три года, в зависимости от того, что наступит раньше.
3.6 Вся система должна ежегодно проверяться компетентным лицом в соответствии с инструкциями производителя.
3.7 Допускается, чтобы судно, имеющее действительный Документ о соответствии для перевозки опасных грузов, не нуждалось в перевозке баллонов с медицинским кислородом, пока оно фактически не загружает, не перевозит и не выгружает такие опасные грузы. Судовая система управления безопасностью (SMS) должна включать положения, гарантирующие, что баллоны и система будут предоставлены на борту до того, как судно начнет любую из этих операций с опасными грузами.
3.8 Администратор интерпретирует MFAG как применимый ко всем судам, перевозящим грузы, которые имеют номер Организации Объединенных Наций (ООН). MFAG предназначен для использования в сочетании с IMDG Code, IMSBC Code, Аварийными процедурами для судов, перевозящих опасные грузы (EmS), Международным кодексом по химовозам (IBC) и Международным кодексом постройки и оборудования судов.
Перевозка сжиженных газов наливом (код IGC).
3.9 Пересмотренный Кодекс IGC1, вступивший в силу 1 января 2016 г. для новых судов, ссылается на MFAG в тексте параграфа 14.2.2, фактически делая его обязательным для газовозов:
14.2.2 Судно должно иметь на борту оборудование для оказания первой медицинской помощи, включая оборудование для кислородной реанимации, в соответствии с требованиями Руководства по оказанию первой медицинской помощи (MFAG) для грузов, перечисленных в Международном свидетельстве о пригодности для перевозки сжиженных газов в Масса показана в приложении 2.
Учитывая этот текст, Администратор считает, что намерение ИМО заключалось в том, чтобы требования MFAG по перевозке медицинского кислорода также применялись к газовозам и танкерам-химовозам.
3.10 В соответствии с резолюцией ИМО MSC.370(93) 1 июля 2016 г. или позже Кодекс МКГ стал применяться к судам, кили которых были заложены или которые находились на аналогичной стадии постройки, где:
3.
10.1 постройка идентифицируема с корабля началось; и
3.10.2 начата сборка этого судна, составляющая не менее 50 тонн или 1% расчетной массы всех конструкционных материалов, в зависимости от того, что меньше.
3.11 Требования §3.0 настоящего Уведомления о баллонах с медицинским кислородом применяются к новым газовозам и танкерам-химовозам, построенным 1 июля 2016 года и позднее.
3.12 Для существующих газовозов и танкеров-химовозов, которые в настоящее время не обеспечены медицинским кислородом, требуется соответствие при следующем промежуточном или обновленном освидетельствовании после 01 июля 2016 года.
(Эта статья предназначена только для информационных целей.) Морская администрация Маршалловых островов
Кислород Пустой газовый баллон 40 литров при 150 бар | Оптом
Товары
Войти / Зарегистрироваться
Все категории
Мода и аксессуары
Дом, сад и мебель
Consumer Electronics
Офис и канцелярские товары
Beauty & Fragrances
Инструменты и улучшение дома
PET & Animal Care
Health & Personal Care
Sports & Fitness
еда и Buckers
.
Автомобилестроение
Детский центр
Показать все категории
ExpressDealsRFQ Marketplace
Услуги
Оплата в рассрочку
RFQ Marketplace
Logistics
Торговая логистика
Инспекционные услуги
Частная марка
Предварительно принадлежащий: Покупайте и продажу
FAQS
. Связаться с США 9000 377 и условия
и условия 9013
.
.
и условия 9013
и условия 9013
.
и условия
.
и условия
.
и условия
.
и условия
.
и условия
и условия 9013
.
599 AED
СЕЙЧАС:
540 AED
/ Piece
Без учета НДС
Сохранить:
59 AED
10% Отключен
. Плате0003
Об этом изделии
Емкость баллона (литры): 40 л
Кислородные баллоны. Цвет бака может отличаться.
С выбитым на цилиндре 10-летним гидравлическим испытанием.
Применение: Промышленное, Медицинское, Бытовое, Коммерческое
Давление наполнения: 150 бар / испытательное давление (PH) 225
Информация о продавце
Brothers Gas Bottling and Distribution Co.
Обзор
Артикул продавца:
BROTHERSGAS-OXY-040
Зарегистрирован ли этот продукт в ОАЭ
Технические характеристики доступны по запросу
№
Описание продукта

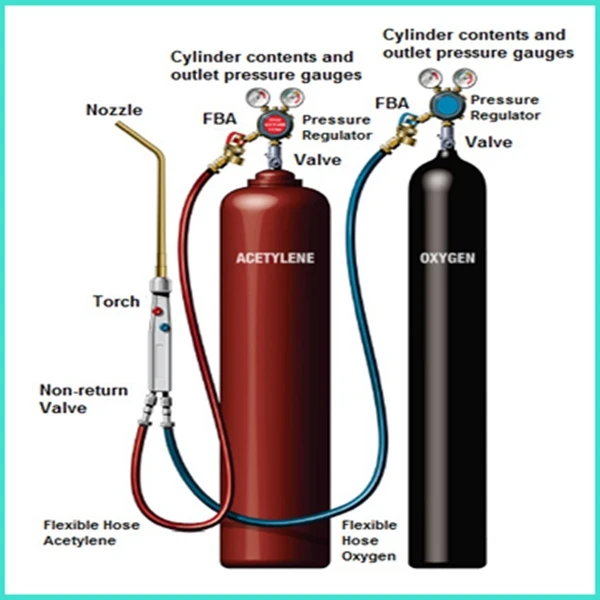

Предполагается повторное использование для хранения кислорода.
