Датчики температуры пола для терморегуляторов системы «Теплый пол»
Датчики температуры являются неотъемлемой частью кабельных систем обогрева. Обычно, это так называемый терморезистор, с подключенным к нему проводом. Неспециалисты зачастую называют термостат (терморегулятор), который управляет теплым полом, датчиком. На самом деле датчик подключается к термостату и физически располагается в зоне обогрева. Для возможности замены, рекомендуется устанавливать датчик в гофрированной трубке. В этой заметке мы поговорим именно о таких датчиках, не затрагивая датчики воздуха, инфракрасные датчики и датчики влажности для кабельных системах обогрева.
Принцип работы выносных датчиков температуры теплого пола заключается в следующем. С увеличением температуры их сопротивление уменьшается. Это изменение сопротивления анализируется термостатом, результатом чего является включение нагрева теплого пола или его отключение.
Производители термостатов указывают для своих датчиков характеристику NTC (Negative Temperature Coefficient), которая характеризует обратную зависимость сопротивления от температуры.
При проверке состояния самого датчика на целостность необходимо замерить его сопротивление тестером и температуру при которой производилось измерение. Эти величины нужно сравнить с параметрами, приводимыми в паспорте на термостат (датчик). Параметры некоторых датчиков приведены в таблицах ниже. Иногда значение сопротивления датчика указывается на корпусе термостата. Подробней о том, как проверить исправность датчика можно узнать в статье Как проверить теплый пол: измерение сопротивления датчика температуры.
Дополнительно отметим, что нам приходилось неоднократно сталкиваться и со случаями, когда сопротивление датчика соответствовало паспортным значениям, однако, заведомо исправный термостат не работал, или работал неадекватно. Это было связано c неработоспособностью датчика при повышении температуры.
В настоящее время есть ряд термостатов нового поколения различных фирм, которые позволяют термостатам работать с различными типами датчиков. К таким моделям можно отнести OCD5-1999 (OJ Electronics, Дания), программируемый термостат с WiFi terneo sx, программируемый терморегулятор terneo pro. Нужно только выставить в настройках термостата правильное значение сопротивления. А в этом вам помогут таблицы ниже.
Характеристики датчика температуры ETF-144/99 (термостаты OJ Electronics)
Данный датчик, пожалуй, наиболее популярен и универсален, т.к. подходит для всех комнатных моделей терморегуляторов OJ Electronics (Дания) и некоторых моделей Thermo, Energy, Elektra, Nexans, сделанных на базе термостатов OJ Electronics.
| Температура, °C |
Сопротивление, кОм |
| -10 | 64,0 |
| 0 | 38,0 |
| 10 | 23,3 |
| 20 | 14,8 |
| 30 | 9,7 |
Характеристики датчика температуры NTC15K арт. 15992125 (термостаты DEVI)
| Температура, °C |
Сопротивление, кОм |
| 0 | 42,0 |
| 20 | 18,0 |
| 25 | 15,0 |
| 50 | 6,0 |
Характеристики датчика температуры Eberle арт. 193720 (термостаты Eberle)
| Температура, °C |
Сопротивление, кОм |
| 5 | 85,3 |
| 10 | 66,8 |
| 15 | 52,3 |
| 20 | 41,3 |
| 25 | 33,0 |
| 30 | 26,3 |
| 35 | |
| 40 | 17,1 |
Характеристики датчика температуры ENSTO (термостаты ENSTO)
| Температура, °C |
Сопротивление, кОм |
| 5 | 121 |
| 10 | 94 |
| 20 | 59 |
| 25 | 47 |
| 30 | 38 |
| 40 | 25 |
| 50 | 17 |
| 60 | 11 |
Характеристики датчика температуры AEG (термостаты AEG, Германия)
| Температура, °C |
Сопротивление, кОм |
| 10 | 66,8 |
| 20 | 41,3 |
| 25 | 33,0 |
| 30 | 26,3 |
| 40 | 17,0 |
| 50 | 11,3 |
Характеристики датчика температуры E 85 816 71 (термостаты Ebeco, Швеция)
| Температура, °C |
Сопротивление, кОм |
| 10 | 19,9 |
| 15 | 15,7 |
| 20 | 12,5 |
| 25 | 10,0 |
| 30 | 8,0 |
Упрощенная сводная таблица
| Марка или модель термостата |
Температура, °C |
Сопротивление, кОм |
Доступные аналоги |
| ABB (Германия) | 25 | 10,0 | R10 (DS Electronics) |
| ADAX (Норвегия) | 22 | 24,0 | — |
| Exolute (Bitcino, Франция) | 25 | 100,0 | — |
Датчик SF 4х15 для моделей 540, 540S, 540r, 540 ps, UTH 620 (Caleo, Ю. Корея) |
25 | 5,0 | — |
| F190 021, F193 720 (Ceilhit, Германия) | 30 | 26,0 | — |
| Easy Control (EasyHeat, США) | 23 | 11,0 | — |
| Ebeco EB-Therm 55 и др. (Ebeco, Швеция) | 25 | 10,0 | R10 (DS Electronics) |
| Energy TK 01-04, TK 07-08 | 23 | 10,0 | R10 (DS Electronics) |
| ETB/ETT-16 Electrolux (Швеция) | 25 | 10,0 | R10 (DS Electronics) |
| FEDE (Испания) | 25 | 100 | — |
| FRe 525 22,… (Eberle) | 25 | 33 | — |
| ETL-308B, NLC-527 H, SpyHeat и др. (Элтек Электроникс, Россия) | 25 | 10,0 | R10 (DS Electronics) |
| Glossa (Schneider Electric, Германия) | 25 | 10,0 | R10 (DS Electronics) |
RTC70. 26 и др. (Menred, Китай) |
30 | 8,3 | — |
| O** (OJ Electromics, Дания) | 30 | 9,7 | — |
| Raychem NRG-Temp | 25? | 10,0 | R10 (DS Electronics) |
| TI 200, TI 900, TI 950 (Thermo, Швеция) | 25 | 12.0 | 144-99T (OJ Electronics) и 144-99 (OJ Electronics) |
| TP (Национальный комфорт, Россия), I-Warm, Специальные системы и технологии, Roomstat | 25 | 6,8 | — |
| Legrand (Франция)* | 25 | 2,0 | — |
| MGU0.502 и др. (Unica, Германия) | 25 | 10,0 | R10 (DS Electronics) |
| MST-1, MST-2, PST и др. (Grand Mayer, Голландия/Китай) | 25 | 10,0 | R10 (DS Electronics) |
| Nobo (Норвегия) | 25 | 12. 0 |
144-99T (OJ Electronics) и 144-99 (OJ Electronics) |
*Информация любезно предоставлена нашим коллегой Юрием Антоновым.
Для вашего удобства мы собирали данные по датчикам температуры в течение многих лет и будем рады, если информация вам пригодится. В то же время любая перепечатка наших материалов на других сайтах разрешается только при условии одновременного размещения ссылок на исходный материал и наш магазин теплых полов. Спасибо за понимание!
Будем признательны за пополнение нашей базы характеристик датчиков. Если у вас есть, чем поделиться, пишите нам через форму на сайте или в комментариях к этой статье.
как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов
Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку.
Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.
Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.
Преимущество использования терморегулятора и его функции
Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.
Регулятор температуры для теплого пола выполняет следующие функции:
- Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме.
Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола. - Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
- Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
- Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.
Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.
Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.
Как работает регулятор для теплого пола
Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:
- Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
- Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
- После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.
Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.
Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.
Типы терморегуляторов
На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.
- Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
- Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
- Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
- К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.
Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.
Виды датчиков для термостатов
Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:
- Отслеживание температуры пола.
- Регулировка нагрева воздуха в помещении.
Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.
Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.
Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.
Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения.
Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.
Монтаж и подключение устройства
По типу монтажа терморегуляторы бывают:
- Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
- Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.
Монтаж прибора осуществляется с соблюдением следующих шагов:

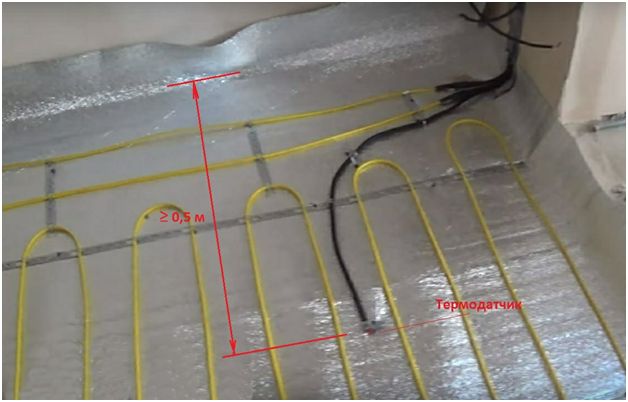

- Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
- Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
- Провода электропитания подводятся к подготовленному отверстию с коробкой.
- Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
- Провода нужно соединить, опираясь на инструкцию к прибору.
- Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

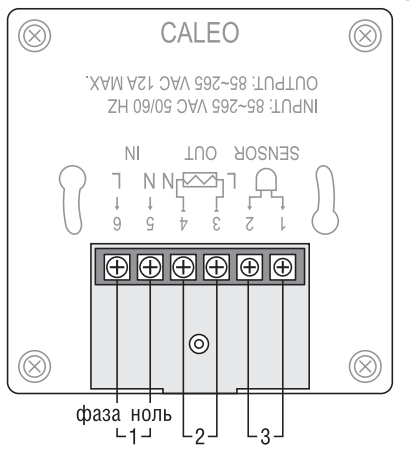

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.
После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.
Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.
Датчики пола или воздуха для поддержания температуры
Решения для обогрева пола достигли новых уровней функциональности и эффективности, при этом большинство новых систем даже можно интегрировать с новейшими системами домашней автоматизации, чтобы обеспечить домовладельцам высочайший уровень комфорта и удобства, который когда-либо испытывали домовладельцы.
.
Несмотря на то, что существует так много новых и удивительных вариантов электрических и водяных систем подогрева пола, которые могут революционизировать комфорт и удобство, которыми вы наслаждаетесь дома, по-прежнему важно обращать внимание на более тонкие детали этих систем, включая постоянство температуры. Поддержание постоянной температуры важно не только для комфорта, но и для энергоэффективности, что является важным аспектом любой системы отопления дома.
Системы лучистого теплого пола для поддержания постоянной температуры
Существует две основные разновидности систем лучистого теплого пола — электрические и водяные системы теплого пола, которые доступны в таких вариантах, как подогрев под плиткой, обогрев под ковром, отопление в помещении. нагрев стяжки, ультратонкий нагрев и внутриплитный нагрев.
Для большинства домовладельцев водяное отопление пола (в котором используется сеть труб для циркуляции горячей воды под поверхностью пола) является наиболее энергоэффективным из двух вариантов.
Эти системы обеспечивают постоянное тепло, медленно излучая тепло во внутреннее пространство. Это более энергоэффективно (и здоровее для жителей), чем обдувание помещения нагретым воздухом, как это делают традиционные системы канального отопления. Более того, поскольку этот эффект больше напоминает естественную теплопередачу, он также более удобен.
Датчик пола или датчик температуры воздуха?
Теплые полы с водяным или электрическим подогревом полагаются на датчики для поддержания постоянной и комфортной температуры во внутренних помещениях. Это могут быть либо датчики воздуха, либо датчики пола, а в некоторых системах используется их комбинация? Итак, что лучше?
Большинство специалистов по системам обогрева пола согласны с тем, что датчики пола являются лучшим выбором, чем датчики воздуха, по причинам, включающим безопасность, энергоэффективность и эффективность. Вот несколько причин, по которым система лучистого теплого пола в комплекте с качественным термостатом и напольным датчиком является правильным выбором для вашего дома:
- Датчик температуры пола гарантирует, что пол никогда не перегреется.
Датчики воздуха помогают поддерживать желаемую температуру в помещении, но они не эффективны для поддержания нужной температуры пола.
- Напольные датчики более энергоэффективны.
Поскольку напольные датчики определяют температуру по всей поверхности пола и обеспечивают постоянную температуру и никогда не перегреваются, вся система работает с низким энергопотреблением и помогает свести к минимуму общее потребление энергии в вашем доме и углеродный след.
В Comfort Heat наши системы подогрева полов оснащены термостатами скрытого монтажа с качественным датчиком пола для поддержания постоянной и комфортной температуры во всем доме. Чтобы узнать о системах напольного отопления, обеспечивающих максимальную производительность и повышающих общую энергоэффективность вашего дома или сдаваемой в аренду недвижимости, позвоните по номеру в команду Comfort Heat по номеру по телефону 02 9979 8600. Мы приветствуем возможность проконсультировать вас по вопросам термостатов, датчиков и других важных аспекты выбора оптимального решения для теплого пола.
Рубрика: Электрическое отопление | Tagged as
3 Советы по установке напольного датчика
При установке системы напольного отопления основное внимание уделяется прокладке нагревательного кабеля. Независимо от того, используете ли вы пластиковые фиксирующие полосы для прокладки кабеля вперед и назад по комнате, проталкиваете ли вы кабель в установочную мембрану или ваша система поставляется предварительно собранной на сетчатой ткани, около 95 процентов усилий уходит на установку. кабель. Остальные 5 процентов идут на подключение термостата и установку датчика пола. И хотя ясно, что делает напольный датчик — обеспечивает точное считывание температуры пола для термостата, чтобы он мог регулировать систему — как он работает, требуется немного больше исследований.
В руководстве по установке вашей системы обогрева пола есть все подробности о том, как правильно установить датчик пола. Например, будет объяснено, что датчик пола не должен достигать середины комнаты, чтобы получить наиболее точные показания температуры пола.
Ему нужно всего лишь проникнуть в систему примерно на 6 дюймов, идя параллельно (и никогда не перекрывая) нагревательному кабелю. Тем не менее, есть несколько советов по установке, которые вы можете не найти в своем руководстве, которые помогут вам узнать заранее.
Совет №1. Установите два напольных датчика.
Когда дело доходит до напольного отопления, лучше быть активным, чем реагировать, если можете. Вот почему WarmlyYours предлагает установить два напольных датчика, но только один подключить к термостату. Таким образом, если ваш датчик пола выйдет из строя, у вас уже будет установлен резервный датчик, который вы можете просто подключить к задней части термостата. Резервные/запасные напольные датчики можно приобрести на сайте www.warmlyyours.com всего за 10 долларов США. Хотя напольные датчики очень редко выходят из строя, установка двух вместо одного избавит вас от необходимости производить ремонт в случае, если вы все же столкнетесь с неисправностью.
Совет № 2.
Используйте подложку.Датчик температуры пола толще нагревательного элемента. Тем не менее, при установке системы обогрева пола под плитку или камень датчик температуры пола удобно располагается рядом с нагревательным элементом, не увеличивая высоту пола, поскольку тонкий слой обеспечивает достаточно толстую прокладку между нагревательным элементом и полом. Однако в системах напольного отопления, установленных под ковром или ламинатом, не используется тонкий слой. Нагревательный элемент прилегает непосредственно к материалу пола. В результате датчик пола будет расположен выше, чем нагревательный кабель, что приведет к неровностям на полу, если вы не устраните проблему. Лучший способ решить эту проблему — вырезать канал в подложке, расположенной под системой подогрева пола. Это позволит датчику пола получать точные показания без увеличения высоты пола.
Совет № 3. Для ремонта используйте затирку швов.
Если у вас установлена система подогрева пола под кафельным или каменным полом, а датчик пола неисправен, вам может помочь затирка швов! Можно установить сменный напольный датчик в затирочный шов, а затем залить его раствором.
