Как проверить теплый пол, датчик и терморегулятор своими руками!

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Как проверить теплый пол

Виды электрического теплого пола

Содержание статьи

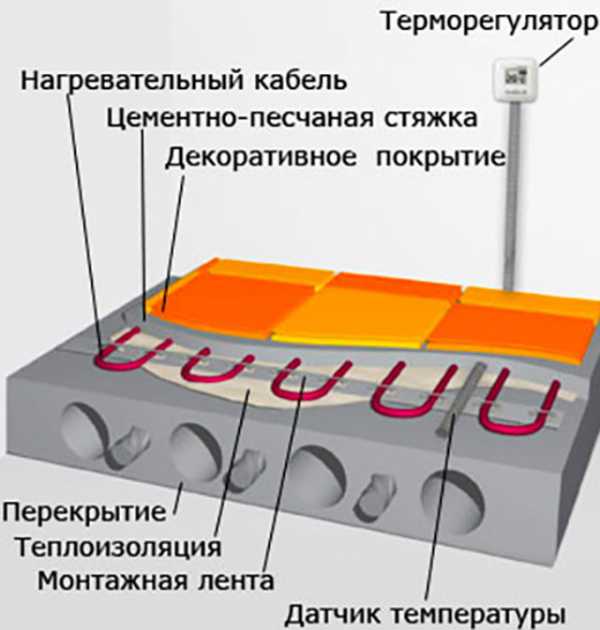

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Элемент полаНеисправность

Терморегулятор

Внутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор. Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем.

Термодатчик

Это, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте.

Кабель нагревательный

Как правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

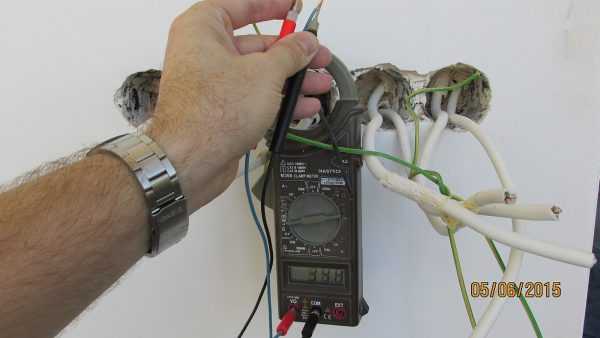

Мультиметр

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

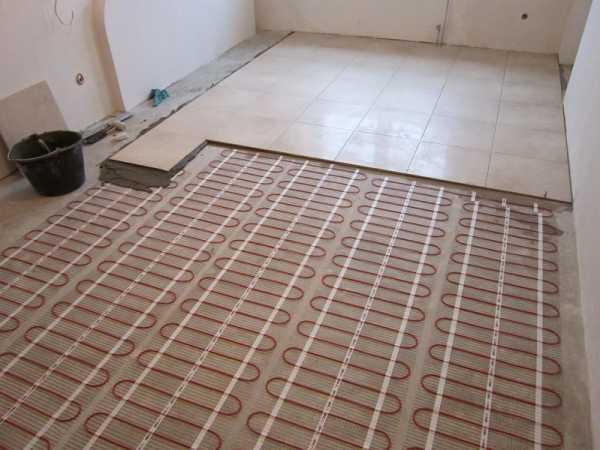

Укладка инфракрасного теплого пола

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Диагностика терморегулятора

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

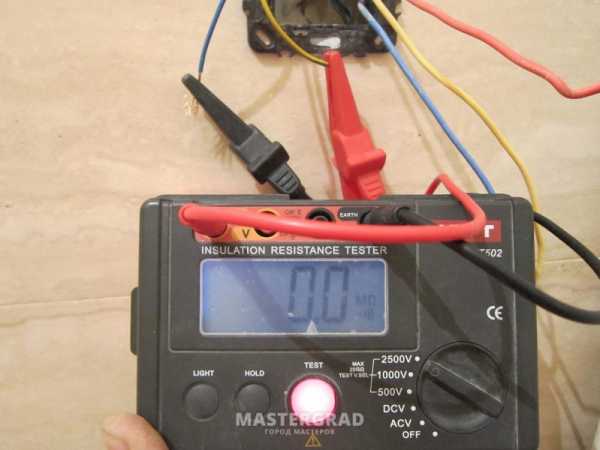

Проверка тестером сопротивления

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

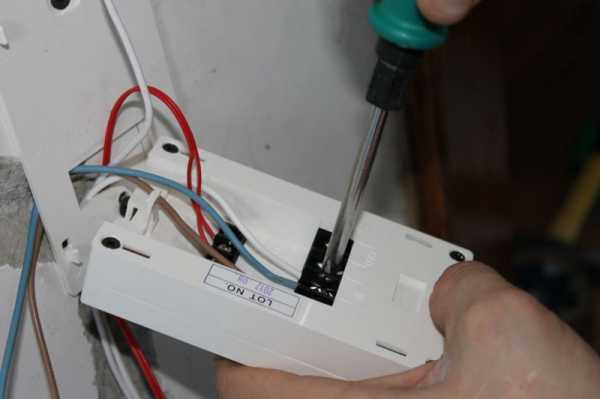

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Индикатор напряжения

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Видео – Как проверить электрический теплый пол

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

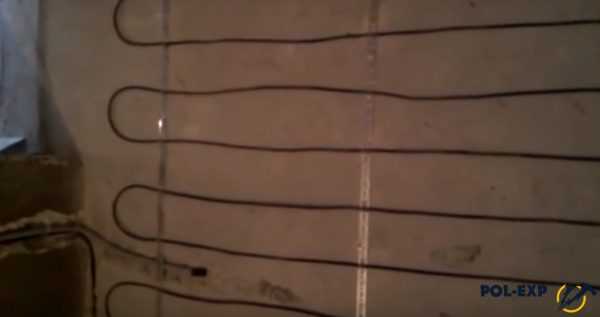

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Установленный теплый пол

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

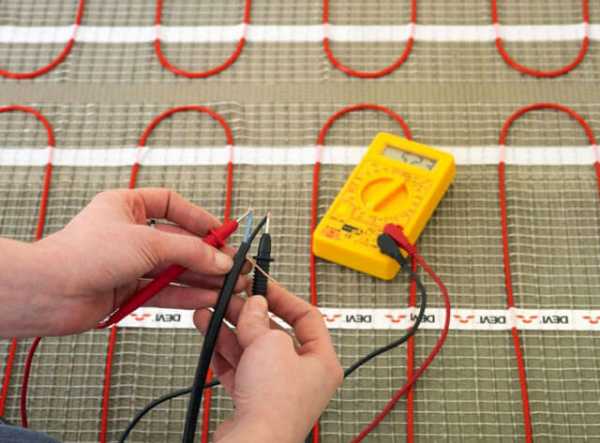

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

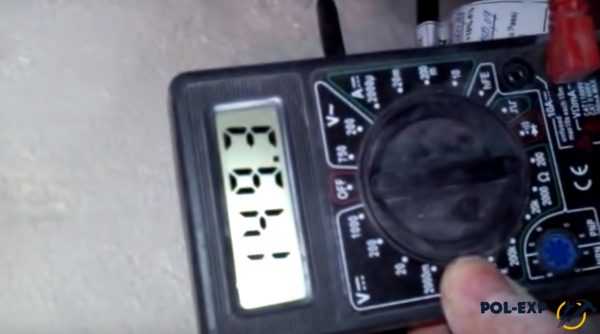

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Результаты измерений

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

pol-exp.com

как замерить сопротивление электрического пола мультиметром, датчик, как прозвонить, неисправности терморегулятора, проверка тестером на обрыв

Содержание:

Обогрев напольного покрытия аналогично другим электрическим системам может выйти из строя, в результате чего в помещении будет холодно. В этом случае требуется внимательная проверка теплого пола с целью обнаружения неисправности. Кроме этого, до заливки цементной стяжки и монтажа финишного покрытия необходимо выяснить его пригодность к работе.


Особенно актуально обустройство такого пола для первых этажей частных домовладений или для квартир, находящихся над подвалами. Данная система обогрева напольного покрытия помогает сделать жилье комфортным и уютным. Как проверить теплый пол, если возникает такая необходимость?

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

  • греющего кабеля, который является источником тепловой энергии;
  • термодатчика, фиксирующего степень нагрева проводов;
  • терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.


Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Неисправности в системе обогрева пола — почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.


Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

  1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя.
  2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
  3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Методы обнаружения неисправностей — как проверить правильно

Существует два способа проверки работоспособности системы:

  1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
  2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.


Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Проверка сопротивления датчика мультиметром

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.


Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Как диагностировать терморегулятор

Этот прибор также диагностируют мультиметром. Прежде, как проверить терморегулятор теплого пола, чтобы удостовериться в том, что причиной неисправности является именно он, необходимо отключить нагревательный элемент конструкции. Потом регулятор степени нагрева устанавливают на максимум.


Затем клеммы без проводов проверяют мультиметром. Согласно правилам должно сработать реле и прибор покажет уровень напряжения. Если регулятор установить на минимальный показатель уровня нагрева, то реле отключится, после чего напряжение пропадет.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.


Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

Проверка работоспособности регулятора температуры

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

Последовательность действий:

  1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
  2. Тумблером включают подключенный к сети прибор.
  3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
  4. Если термостат находится в исправном состоянии, лампочка загорается.
  5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
  6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
  7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Измерение сопротивления

Перед тем, как приступить к работам, связанным с заливкой стяжки, в процессе создания системы, специалисты рекомендуют выполнить такую процедуру, как измерить сопротивление теплого пола мультиметром, а точнее кабеля нагрева:

  1. Завершить монтаж теплого пола и подготовить к проведению дальнейших работ.
  2. В паспорте или на бирке, прикрепленной к кабелю, находят значение сопротивления. В этом случае оно составляет 150,9 Ом. Допустимо его изменение на 5 – 10% в сторону увеличения или уменьшения.
  3. Мультиметр включают в режиме измерения.
  4. Щупы прибора помещают на провода, которые отходят от системы обогрева.
  5. После того, как замерить сопротивление теплого пола получилось, на мультиметре будет виден показатель. Он должен равняться значению, указанному в паспорте на кабель.

Как прозвонить теплый электропол

До того, как прозвонить теплый пол мультиметром, его устанавливают на значок звукового сигнала, расположенного рядом со шкалой омметра. Когда щупы касаются друг друга, раздается звук, свидетельствующий о том, что цепь замкнута. Если одновременно коснуться щупами жил теплого пола, должен появиться зумер.


Когда он отсутствует или прерывается, это говорит о надрыве жилы. После того, как удалось разобраться с тем, как прозвонить теплый пол, нужно сделать аналогичную процедуру с термодатчиком. В случае отсутствия или несоответствия сопротивления датчика паспортным данным, ясно, что он неисправен.


teplospec.com

Измерение значения сопротивления датчика температуры

Выход из строя датчика температуры пола – одна из самых частых причин поломки системы теплого пола. В то же время, эта неисправность обычно легко устранима, т.к. датчик может быть заменен.

О там, как диагностировать неисправность датчика мы расскажем в этой заметке.
Для измерения сопротивления вам понадобится тестер (мультиметр) и подходящий инструмент, чтобы снять терморегулятор (например, отвертка).

Итак, ваш теплый пол не работает (например, отключается сразу после включения), и подозрение пало именно на датчик. В большинстве случаев вам понадобится снять терморегулятор (термостат) теплого пола для того, чтобы добраться до кабеля датчика температуры.
Кабель имеет две жилы, сопротивление между ними мы и будем измерять. Сопротивление датчика теплого пола находится обычно в пределах 5-30 кОм. Более точное значение можно посмотреть в документации на ваш термостат (обычно в инструкции по монтажу и эксплуатации). Установим тестер в режим измерения сопротивления и выставим соответствующие пределы (как правило, максимальное значение).

С чем же сравнить измеренное значение сопротивление, почему оно разное при разной температуре и каков вообще принцип работы датчика температуры пола? Узнать ответы на эти вопросы можно из статьи Датчики температуры пола для терморегуляторов системы «Теплый пол»: принцип действия и характеристики.

Если измеренное вами значение сильно отличается от паспортного, то датчик подлежит замене. Запишите модель терморегулятора и обратитесь в специализированные организации, осуществляющие продажи, монтаж и обслуживание кабельных систем обогрева. Замену можно произвести и самостоятельно, за исключением случаев, когда датчик по разным причинам невозможно извлечь, например, если датчик не был установлен в гофрированную трубку согласно рекомендациям производителя, а намертво закреплен и замурован в растворе, как это показано на картинке выше. Что делать в подобных случаях смотрите в заметке Датчик температуры теплого пола невозможно извлечь для замены.

Если датчик все же удалось извлечь, обратите внимание на то, что датчики разных производителей терморегуляторов, как правило, несовместимы, кроме тех случаев когда под своей торговой маркой производитель системы обогрева продает термостаты компаний, которые специализируются на их разработке и изготовлении (например — OJ Electronics, Дания).

Подходящий для замены датчик температуры можно подобрать в разделе Сопутствующие товары.

Если вы просто хотите, чтобы ваш теплый пол снова заработал, не вникая в технические тонкости, обратитесь в Теплосветло – см. раздел ремонт теплого пола. Мы будем рады быстро и профессионально восстановить его работоспособность.

teplo-svetlo.ru

как проверить терморегулятор и датчик

Наиболее частой причиной отсутствия нагрева в системе полового отопления является неисправное или неправильно посчитанное и установленное сопротивление теплого пола.

В этой связи, актуальные вопросы, как выявить неисправность и, по возможности, самостоятельно устранить дефект в работе без привлечения высокооплачиваемого труда квалифицированных специалистов, рассмотрим ниже.

Варианты поломки

При неравномерности или отсутствии нагрева в электрической системе полового отопления причин поломки не так много.

Не впадайте в панику, если при монтаже были соблюдены все параметры правильной установки, то скорее всего избавиться от неполадки не составит труда.

Необходимо проверить поступление питания к системе, исправность датчика и целостность системы кабеля нагрузки.

Самыми простыми причинами отсутствия нагрева являются сбои в настройках или поломка термостата.

Возможные причиныЧто делать
1Нет электричества в сетиУбедиться в исправности терморегулятора: лампочка индикатора должна гореть
2Сбились или изменены настройкиПроверить и восстановить настройки
3Нет напряжения в сетиИзмерить напряжение в сети, отсоединив терморегулятор и подсоединив прибор к клеммам L и N, должно быть значение 220 В.

Неисправность термодатчика

Не спешите вскрывать полы, проверьте для начала работает ли термодатчик

Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика. Его кабель представляет собой двухжильный провод.

Для тестирования надо замерить сопротивление между жилами. Обычно значения сопротивления находятся в пределах 5 — 120 кОм, точное значение указано в техническом паспорте к терморегулятору.

Проверка сопротивления:

  • мультиметр переводится в режим омметра,
  • задаются параметры,
  • измеряется значение сопротивления.

Если значение сопротивления при проверке не соответствует паспортному, то датчик не исправен и требует замены.

Перед проверкой отключите электропитание

Проверить электрический теплый пол и убедиться в работоспособности самой отопительной системы, можно, подключив питание напрямую к проводам пола. Для этого необходимо:

  1. Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
  2. Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
  3. Включить подачу электричества, подождать полчаса, пока нагреется пол.

Если при таком подключении система нагрелась, то неисправен сам блок терморегулятора. Если после проведения всех мероприятий пол не работает и причину устранить не удалось, проблема гораздо глубже в буквальном смысле.

Проблемы с элементами нагрузки

Проверьте мультиметром сопротивление теплого пола

Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.

Протестируйте самостоятельно нагревательный элемент, для этого надо замерить мультиметром сопротивление теплого пола.

Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:

В ситуации с пленочным полом достаточно замерить сопротивление на не нагреваемом участке.

Варианты показателей мультиметра

ПоказателиПоломка
1Нет сопротивления, или равно значению близкому к нулюв системе произошло короткое замыкание, скорее всего в следствие неправильно рассчитанного сечения кабеля.
2Выше паспортныху нагревательного элемента нарушена изоляция
3Ниже паспортныхв системе пола произошел обрыв

Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению. При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.

dekormyhome.ru

Как проверить теплый пол мультиметром: видео с инструкцией

Система отопления, называемая «электрический теплый пол» завоевывает все большую популярность. Такие системы используются не только в качестве дополнительного подогрева отдельных помещений, но и как основное отопление. Проверка на работоспособность системы должна производиться при покупке, во время монтажа и в случае возникновения неисправности в процессе эксплуатации. Далее мы расскажем, как проверить теплый пол мультиметром после укладки, при покупке, а также если необходим ремонт.

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

  • неисправность в цепях регулятора температуры;
  • неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Отдельные участки не нагреваются

При наличии прибора, проверка равномерности нагрева пола может быть произведена с помощью тепловизора. О характере неисправности в этом случае можно судить по общей величине мощности, потребляемой теплым полом в этом режиме. Возможны два варианта:

  • потребляемая мощность меньше номинальной величины;
  • теплый пол потребляет повышенную мощность из сети.

В первом случае произошел разрыв проводки, в результате чего часть нагревательных элементов оказалась обесточенной. Второй вариант свидетельствует о том, что между отдельными участками кабеля произошло короткое замыкание. При этом часть нагревательных элементов оказывается шунтированной и не работает, другая часть потребляет повышенный ток и перегревается.

Напоследок рекомендуем просмотреть еще одно видео, на котором показывается, как осуществляется проверка теплого пола мегомметром и какой прибор лучше всего использовать для этих целей:

Вот таким образом можно проверить теплый пол мультиметром. Надеемся, предоставленные технологии проверки были для вас понятными и помогли самостоятельно выполнить ремонт системы подогрева!

Будет полезно прочитать:

samelectrik.ru

как проверить терморегулятор и датчик

Наиболее частой причиной отсутствия нагрева в системе полового отопления является неисправное или неправильно посчитанное и установленное сопротивление теплого пола.

В этой связи, актуальные вопросы, как выявить неисправность и, по возможности, самостоятельно устранить дефект в работе без привлечения высокооплачиваемого труда квалифицированных специалистов, рассмотрим ниже.

Варианты поломки

При неравномерности или отсутствии нагрева в электрической системе полового отопления причин поломки не так много.

Не впадайте в панику, если при монтаже были соблюдены все параметры правильной установки, то скорее всего избавиться от неполадки не составит труда.

Необходимо проверить поступление питания к системе, исправность датчика и целостность системы кабеля нагрузки.

Самыми простыми причинами отсутствия нагрева являются сбои в настройках или поломка термостата.

Возможные причиныЧто делать
1Нет электричества в сетиУбедиться в исправности терморегулятора: лампочка индикатора должна гореть
2Сбились или изменены настройкиПроверить и восстановить настройки
3Нет напряжения в сетиИзмерить напряжение в сети, отсоединив терморегулятор и подсоединив прибор к клеммам L и N, должно быть значение 220 В.

Неисправность термодатчика

Не спешите вскрывать полы, проверьте для начала работает ли термодатчик

Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика. Его кабель представляет собой двухжильный провод.

Для тестирования надо замерить сопротивление между жилами. Обычно значения сопротивления находятся в пределах 5 — 120 кОм, точное значение указано в техническом паспорте к терморегулятору.

Проверка сопротивления:

  • мультиметр переводится в режим омметра,
  • задаются параметры,
  • измеряется значение сопротивления.

Если значение сопротивления при проверке не соответствует паспортному, то датчик не исправен и требует замены.

Перед проверкой отключите электропитание

Проверить электрический теплый пол и убедиться в работоспособности самой отопительной системы, можно, подключив питание напрямую к проводам пола. Для этого необходимо:

  1. Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
  2. Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
  3. Включить подачу электричества, подождать полчаса, пока нагреется пол.

Если при таком подключении система нагрелась, то неисправен сам блок терморегулятора. Если после проведения всех мероприятий пол не работает и причину устранить не удалось, проблема гораздо глубже в буквальном смысле.

Проблемы с элементами нагрузки

Проверьте мультиметром сопротивление теплого пола

Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.

Протестируйте самостоятельно нагревательный элемент, для этого надо замерить мультиметром сопротивление теплого пола.

Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:

В ситуации с пленочным полом достаточно замерить сопротивление на не нагреваемом участке.

Варианты показателей мультиметра

ПоказателиПоломка
1Нет сопротивления, или равно значению близкому к нулюв системе произошло короткое замыкание, скорее всего в следствие неправильно рассчитанного сечения кабеля.
2Выше паспортныху нагревательного элемента нарушена изоляция
3Ниже паспортныхв системе пола произошел обрыв

Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению. При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.

Похожие статьи:

gurupola.ru

как проверить терморегулятор и датчик

Наиболее частой причиной отсутствия нагрева в системе полового отопления является неисправное или неправильно посчитанное и установленное сопротивление теплого пола.

В этой связи, актуальные вопросы, как выявить неисправность и, по возможности, самостоятельно устранить дефект в работе без привлечения высокооплачиваемого труда квалифицированных специалистов, рассмотрим ниже.

Варианты поломки

При неравномерности или отсутствии нагрева в электрической системе полового отопления причин поломки не так много.

Не впадайте в панику, если при монтаже были соблюдены все параметры правильной установки, то скорее всего избавиться от неполадки не составит труда.

Необходимо проверить поступление питания к системе, исправность датчика и целостность системы кабеля нагрузки.

Самыми простыми причинами отсутствия нагрева являются сбои в настройках или поломка термостата.

Возможные причиныЧто делать
1Нет электричества в сетиУбедиться в исправности терморегулятора: лампочка индикатора должна гореть
2Сбились или изменены настройкиПроверить и восстановить настройки
3Нет напряжения в сетиИзмерить напряжение в сети, отсоединив терморегулятор и подсоединив прибор к клеммам L и N, должно быть значение 220 В.

Неисправность термодатчика

Не спешите вскрывать полы, проверьте для начала работает ли термодатчик

Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика. Его кабель представляет собой двухжильный провод.

Для тестирования надо замерить сопротивление между жилами. Обычно значения сопротивления находятся в пределах 5 — 120 кОм, точное значение указано в техническом паспорте к терморегулятору.

Проверка сопротивления:

  • мультиметр переводится в режим омметра,
  • задаются параметры,
  • измеряется значение сопротивления.

Если значение сопротивления при проверке не соответствует паспортному, то датчик не исправен и требует замены.

Перед проверкой отключите электропитание

Проверить электрический теплый пол и убедиться в работоспособности самой отопительной системы, можно, подключив питание напрямую к проводам пола. Для этого необходимо:

  1. Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
  2. Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
  3. Включить подачу электричества, подождать полчаса, пока нагреется пол.

Если при таком подключении система нагрелась, то неисправен сам блок терморегулятора. Если после проведения всех мероприятий пол не работает и причину устранить не удалось, проблема гораздо глубже в буквальном смысле.

Проблемы с элементами нагрузки

Проверьте мультиметром сопротивление теплого пола

Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.

Протестируйте самостоятельно нагревательный элемент, для этого надо замерить мультиметром сопротивление теплого пола.

Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:

В ситуации с пленочным полом достаточно замерить сопротивление на не нагреваемом участке.

Варианты показателей мультиметра

ПоказателиПоломка
1Нет сопротивления, или равно значению близкому к нулюв системе произошло короткое замыкание, скорее всего в следствие неправильно рассчитанного сечения кабеля.
2Выше паспортныху нагревательного элемента нарушена изоляция
3Ниже паспортныхв системе пола произошел обрыв

Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению. При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.

fasaddomstroy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
