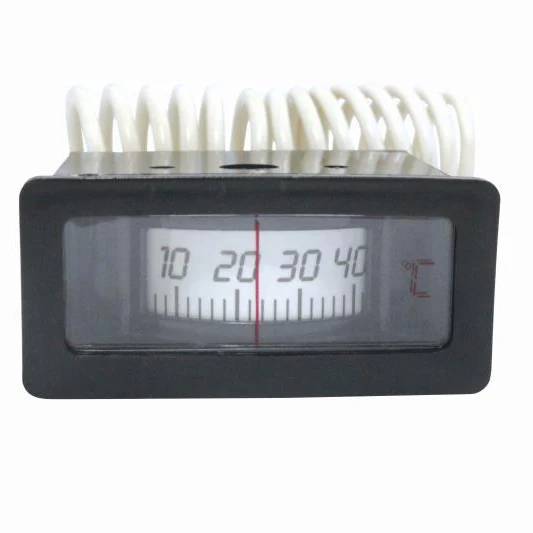

Капиллярный датчик температуры | Датчики температуры

Термостат защиты от замерзания

Применение

Термостаты TS-0,6; TS-3 и TS-6 предназначены для защиты от замораживания водяных нагревателей систем вентиляции или кондиционирования воздуха. При необходимости настроечный винт термостата может быть опломбирован.

Технические характеристики

Описание работы

Измерение температуры производится при помощи капиллярного датчика, установленного за водяным калорифером.

Если температура в любом месте капиллярного датчика упадет ниже выставленной, то сработает переключающее реле, которое подаст сигнал об угрозе замерзания калорифера.

Монтаж, подключение

Капиллярный датчик должен быть установлен после водяного калорифера по всему его периметру, приблизительно на расстоянии 5 см от оребрения. Чтобы предотвратить повреждение датчика, он должен быть изолирован резиновыми вставками в местах прохода через стенки теплообменника. Датчик можно изгибать с минимальным радиусом 20 мм. Для задания значения температуры срабатывания необходимо снять блокировочную заглушку. Для правильной работы корпус термостата должен находиться внутри помещения с температурой не менее – 15 °С.

Один последний пост. о разморозке калорифера, поставил передо мной вопрос, а как сейчас реализуют функцию. защита от замерзания?

Лично я реализую ее, только с помощью специального датчика температуры, который монтируется непосредственно в трубку калорифера(большенство производителей на вент.агрегате имеют специальные места для этого), и уже по обратной температуре, происходит защита. Датчика потока воды я не ставлю, так как датчик температуры находится в самом калорифере и имеет маленькое время реагирования. Капиллярного датчика в канале тоже нет. Откуда я это взял? Подсмотрел на комплексные решения производителей агрегатов.

Вопрос, а как вы реализуете защиту от замерзания? Тут многие писали, что нужно ставить датчик температуры на обратке и капиллярный в канал и дополнительно иметь датчик протока воды. А стоит всё это ставить? Не получается ли с перестраховкой и намного дороже?

Данные датчика:

Sensor PT 1000 EN60751B

Mounting R 1/4” thread

Stem 4 mm x 200 mm (4 mm x 400 mm)

Range -50. 120 °C

Accuracy ± 0.3 °C (at 0 °C)

Реле температуры капиллярное QAF

Термостаты защиты от замерзания siemens QAF контролируют температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя.

Загрузить описание

* прочный литой алюминиевый корпус

* чувствителен к изменению температуры на участке капилляра длиной 30 см.

* малая ширина петли гистерезиса

* хорошая повторяемость характеристик

* подстроечный винт блокируется механически

Принцип действия

Газонаполненный капилляр (R134a), соединенный с диафрагмированной камерой, представляют собой измерительный элемент, который механически связан с микропереключателем. Термостат чувствителен к падению температуры ниже установленного порога на длине участка капилляра 30 см.

РТ50 реле температуры (капиллярный термостат) для систем отопления, вентиляции и кондиционирования (HVAC)

Реле температуры ОВЕН РТ50 (капиллярный термостат) предназначено для регулирования температуры в системах отопления, горячего водоснабжения, вентиляции и кондиционирования (ОВК), выполняя функции защиты от замерзания или перегрева.

В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).

Конструктивные особенности

• РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.
• Положение контактов термостата зависит от температуры контролируемой среды.
• РТ50 выполнено в корпусе с повышенной пылевлагозащитой IP65

Функции термостата РТ50

• защита водяного калорифера нагрева в системах вентиляции от замерзания;
• включение и выключение циркуляционного насоса в системе ГВС;
• сигнализация о прорыве перегретого теплоносителя в системе отопления.

Области применения ОВЕН РТ50

ОВК (HVAC), ЖКХ – системы отопления и горячего водоснабжения, системы вентиляции и кондиционирования частных, общественных и производственных зданий.

Среда измерения

Теплоноситель: воздух.

Отличительные особенности

• Повышенная степень защиты – корпус с пылевлагозащитой IP65 позволяет использовать реле в помещениях с высокой влажностью и конденсатом.
• Полная взаимозаменяемость с распространенными зарубежными моделями термостатов (реле температуры) для систем ОВК (HVAC).
• Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
• Порог срабатывания реле и дифференциал настраивается пользователем.
• Проходят контроль заводского ОТК.
• Гарантийный срок эксплуатации – 2 года с момента продажи.
• Гарантированный срок службы – не менее 10 лет.
• Сделано в РФ.

Основные характеристики

• Длина капиллярной трубки: 1/ 2/ 3/ 4/ 6 и 11,5 м.
• Диапазон задаваемой уставки температуры: -30…+15 ⁰С.
• Настраиваемый дифференциал: 2…10 ⁰С.
• Максимальная температура чувствительного элемента +120 °С.
• Выходной сигнал – однополюсный перекидной контакт SPDT (AC до 400 В 16 А / DC 12 Вт 220 В).

Технические характеристики

Схемы подключения и диаграммы срабатывания

Монтаж

Габаритные размеры

Модификации

Документация

Комплектность

Статьи

Чертежи, схемы, модели

Связанные приборы

Задать вопрос специалисту

Технический вопросПредложения/замечания по сайтуДругое

E-mail*

Компания

Телефон

Cообщение*

Добавить файлы

Справочный материал | Промышленные средства управления

Перейти к навигации

• Главная »
• Ресурсы »
• Справочный материал

• Достижение совершенства в проектировании ОВКВ (GSA)

• Все о гидравлических системах с несколькими котлами

• ASCO выпускает новую линейку искробезопасных (IS) электромагнитных клапанов

• Приборы Ashcroft для водоочистки и водоотведения

• Избегайте повреждения электродов pH/ОВП в морозную погоду

• Протокол BACNet

• Обзор учебного пособия по BACnet

• Основные электрические элементы управления кондиционерами

• Основы ПИД-регулирования (пропорциональное+интегральное+производное)

• Материал для перекрестных ссылок Belimo: Клапаны в сборе, корпуса клапанов и приводы

• Belimo выпускает приводы нового поколения с пружинным возвратом

• Трубчатые кондиционеры с крышкой

• Учебный центр Института литейных металлов

• Выпуск коммерческого промышленного эхо-сигнала горения!

• Онлайн-серия

  Controller Quickstart: Projects & Targets

• Управление потоком с помощью шаровых кранов

• Управление насосами с ЧРП

• Коэффициенты пересчета и формулы

• Оттайка по требованию

• Электричество 101: Основные принципы

• Энтальпия

• Оценка проблем с кондиционированием воздуха

• Все, что вам нужно знать о химии горения и анализе

• Fireye Flame-Monitor: новая и улучшенная технология

• Сканеры пламени 101: руководство по использованию

• Контроль и индикация уровня жидкости

• Вебинар по продуктам питания, напиткам и потребительским товарам

• Предохранители

• Тепло

• Тепловые насосы Часть 1: Реверсивные клапаны

• Тепловые насосы Часть 2: Системы тепловых насосов

• Тепловые насосы Часть 3: Термостат и элементы управления оттаиванием

• Системы водяного отопления: переход от самотечных систем к системам с принудительной циркуляцией

• Как и зачем использовать стояк

• Как избежать проблем с насосами вашей гидравлической системы

• Как построить электрические схемы

• Средства управления HVAC: эксплуатация и техническое обслуживание

• Размеры клапана HVAC в «реальном мире»

• Применение промышленных газов

• Экономия затрат на промышленную беспроводную связь: пример резервуарного парка

• Загрузка продуктов Kepware

• Узнайте о пневматической системе управления — воздушные компрессоры

• Узнайте о первичных/вторичных насосных системах

• Узнайте о водяных/паровых змеевиках: часть 1

• Узнайте о водяных/паровых змеевиках: часть 2

• Узнайте больше о трехходовых клапанах HVAC

• Регуляторы линейного давления с ограничителями вентиляции

• ПОЖАРНЫЕ РЕЛЕ СЕРИИ M

• Максимизируйте производительность с помощью регулятора давления пара

• Максимальная экономия благодаря обслуживанию конденсатоотводчика

• Простой способ измерения расхода. .. Датчик дифференциального давления GC52 теперь с возможностью измерения расхода

• Соблюдение стандартов безопасности и минимизация потерь при работе с коммерческими/промышленными топливными линиями

• NOX: NO и NO2

• Таблицы энтальпии давления

• Product Highly — реле давления Barksdale для компакторов и пресс-подборщиков

• Программисты

• Обучение Prosoft RadioLinks

• Вопросы и ответы о системе управления Honeywell серии 7800

• РЕЛЕ R4795 И RM7895

• РА890 РЕЛЕ

• Диапазон, высота резервуара, высота заполнения и зона нечувствительности

• Взаимосвязь скорости утечки хладагента

• Степень сжатия при охлаждении

• Неисправность холодильного компрессора: причина и устранение — часть 1

• Неисправность холодильного компрессора: причина и устранение — часть 2

• Рекуперация тепла при охлаждении

• Калибровка холодильной нагрузки для портативных холодильников, морозильных камер и других боксов

• Холодильный трубопровод

• Регуляторы давления хладагента-регуляторы расхода, части 1 и 2

• Выбор регулирующих клапанов HVAC

• SelectPro, инструмент выбора размера и выбора, созданный Belimo

• Современные средства управления горелкой: Honeywell серии RM7800

• Таблица преобразования паропроизводительности

• Станции снижения давления пара

• Обслуживание конденсатоотводчика

• Переохлаждение

• Раскрывая тайну тюбиков с крышками

• Измерение температуры

• Эволюция проектирования и обслуживания котлов

• Основы и принципы электричества.

  Часть 1

• Основы и принципы электричества. Часть 2

• История и применение вентиляции

• Общие сведения о системах обнаружения угарного газа (CO)

• Понимание стандартов открытых протоколов

• Понимание металлургии клапанов и их применения на электростанциях для сокращения времени простоя и затрат на ремонт Веб-семинар

• Использование регуляторов низкого давления в холодильной технике

• Использование измерителей пламени для проверки сигналов пламени

• Использование безрычажного управления для экономии топлива на 4-10%

• Демонстрация переменной скорости

• Проблемы с обледенением в режиме Walk-In/электрического оттаивания

• Основы регулирующего клапана водяной системы

• Основы конденсаторов с водяным охлаждением и корпуса чиллера

• Что такое Steam?

• Что нужно знать о паровых сепараторах

• Зачем нужен счетчик газа, пара и электричества?

• Почему следует использовать циркуляционные насосы в параллельных и последовательных центробежных насосах

• Презентация беспроводного пневматического термостата

• Руководство по использованию конденсатоотводчиков

• Пробирки с крышкой: датчики температуры

Датчики температуры

— Технический блог CTG

Опубликовано 25 июня 2014 г.

30 ноября 2017 г. от John Fuchs

В предыдущих блогах я назвал температуру, вероятно, самой важной переменной в процессе очистки. Поэтому устройства, которые измеряют и контролируют температуру, являются важной частью системы очистки. Давайте кратко рассмотрим несколько типов доступных датчиков температуры и предложим, где каждый из них применим в очистке.

Датчики температуры можно разделить на две основные категории. Механические и электрические.

Сначала рассмотрим датчики механического типа.

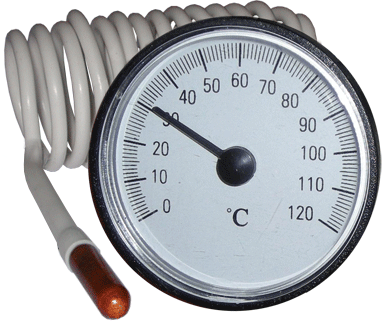

В термометре этого типа расширение и сжатие жидкости в колбе усиливаются по мере того, как жидкость выталкивается в присоединенную трубку малого диаметра.

Большинство газов, жидкостей и твердых тел увеличиваются в объеме при повышении их температуры и уменьшаются в объеме при понижении температуры (за исключением воды, которая немного увеличивается после замерзания). Механические датчики температуры основаны на расширении и сжатии чувствительного элемента (обычно металлического или замкнутой жидкости или газа) для измерения изменений температуры.

Ртутный термометр, вероятно, является наиболее известным примером датчика температуры, который использует расширение и сжатие жидкости (ртути) для определения температуры. Поскольку расширение и сжатие ртути относительно невелики, используется устройство, состоящее из большого объема содержащейся ртути (колбы), которая напрямую соединена с трубкой очень маленького диаметра. В этом устройстве трубка малого диаметра усиливает результат расширения и сжатия ртути в колбе, когда ртуть выталкивается в трубку. В результате очень небольшое расширение ртути в колбе создает относительно большее изменение того, насколько далеко ртуть выталкивается в трубку малого диаметра. Это делает устройство более точным. При всей деликатности в отношении проблем со здоровьем, связанных с ртутью в современной окружающей среде, ртуть часто заменяют другой жидкостью, например, подкрашенным спиртом, в целях безопасности.

Термометры этого типа обычно используются для измерения температуры жидкости или газа в лабораторных или бытовых условиях. Они просты в использовании и обеспечивают точную постоянную калибровку, что делает их идеальными для эталонного использования. Однако в этой простой форме термометры этого типа не обеспечивают обратной связи для контроля температуры.

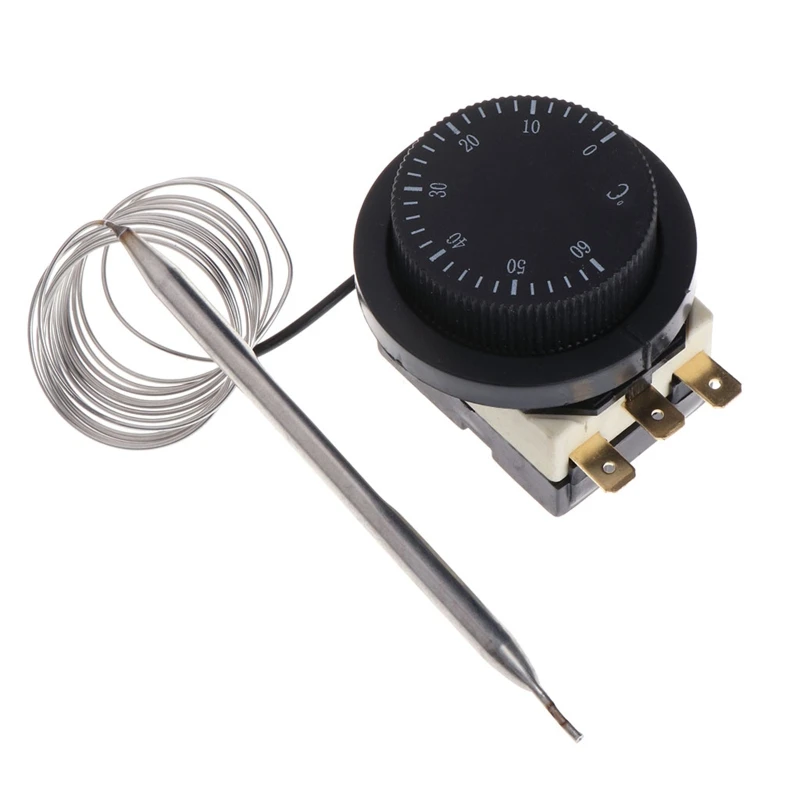

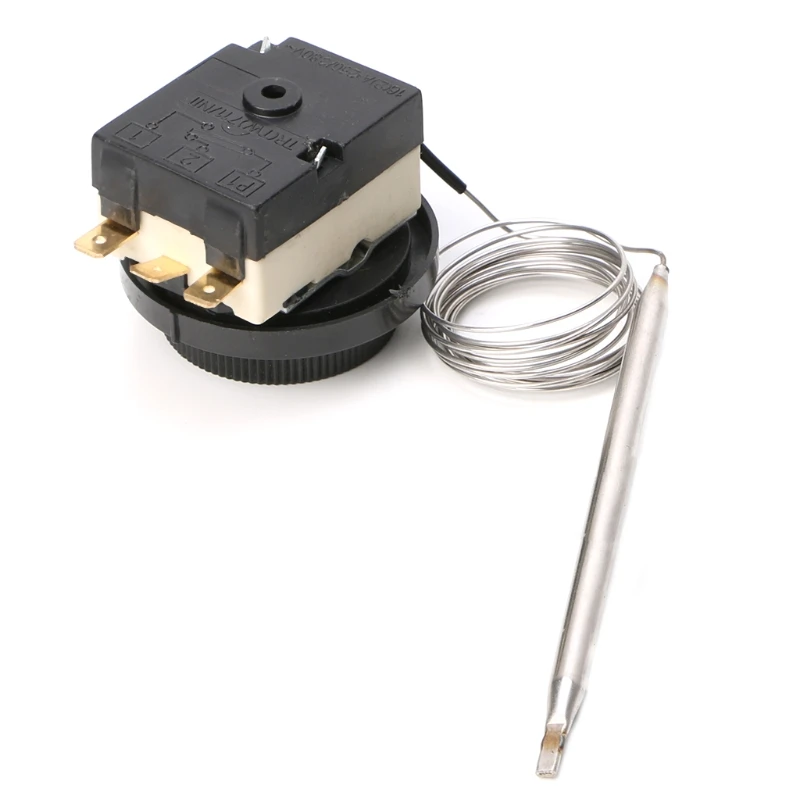

Промышленные датчики температуры, использующие расширение жидкости для контроля температуры, часто называют капиллярными термостатами. Большая колба, обычно содержащая жидкость, соединяется через (капиллярную) трубку малого диаметра с удаленно расположенным инструментом с диафрагмой, которая изгибается в ответ на количество жидкости, вытесняемой из колбы из-за изменений температуры. Поскольку объем жидкости в капиллярной трубке незначителен по сравнению с объемом жидкости в колбе, смещение диафрагмы в первую очередь является результатом расширения жидкости в колбе, а не в капилляре. Движение диафрагмы или сильфона можно использовать для замыкания или размыкания электрической цепи с помощью переключателя или непосредственного управления потоком жидкости или газа (например, хладагента или пара) с помощью клапана.
