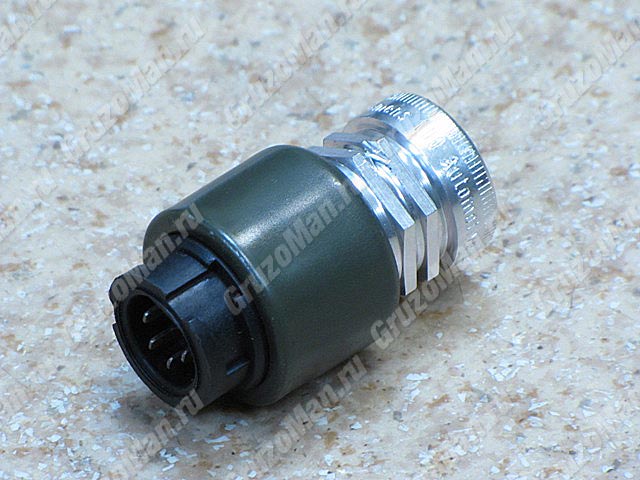

Д-4, Д-5 датчики магнитоиндукционных тахометров
Тахометр магнитоиндукционный ТЭ-4В предназначен для непрерывного дистанционного измерения частоты вращения вала двигателя в системах транспортных средств и машинах специального назначения.
Тахометр представляет собой комплект, состоящий из датчика и магнитоиндукционного измерителя. Датчики и измерители тахометров соответственно взаимозаменяемы. Датчик Д-4 предназначен для работы с одним измерителем, а датчик Д5 — для работы с двумя измерителями.
Основные технические характеристики
Тахометр предназначен для эксплуатации при температуре окружающей среды: от минус 50°С до плюс 50 °С для измерителя и от минус 60 до плюс 125 °С для датчика.
Погрешности показаний измерителя тахометра при температурах окружающего воздуха (20±5)°С, (50±5)°С и минус (50±5)°С не превышают значений, указанных в таблице 1.
Таблица 1
Пределы измерения, об/мин |
Коэффициент тахометра |
Температура, °С |
||
(20±5)°С |
(50±5)°С |
-(50±5)°С |
|
|
Погрешность показаний, об/мин |
||||
От 500 до 1000 |
1:2
2:1 |
±55 ±40 ±14 ±10 |
±100 ±80 ±25 ±20 |
±100 ±80 ±25 ±20 |
Примечания:
-
Для тахометров с коэффициентом 1:2 в диапазоне от 500 до 1000 об/мин допускается колебание стрелки не более ±50 об/мин.
Для тахометров с коэффициентом 2:1 в диапазоне от 125 до 250 об/мин допускается колебание стрелки не более ±13 об/мин. В остальных диапазонах измерения колебание стрелки не более 13 об/мин. В остальных диапазонах измерения колебание стрелки не допускается.
-
Отклонение стрелки измерителя от нулевой отметки допускается для тахометров с коэффициентом 1:2 в пределах 40 об/мин, для тахометров с коэффициентом 2:1 в пределах 10 об/мин.
Коэффициенты тахометра 1:2 или 2:1 (соотношение значения входной частоты вращения к значению частоты вращения, показываемой измерителем).
Измеритель устойчив к воздействию вибрации с ускорением 15 м/с и частотой от 5 до 80 Гц, при этом колебание и смещение (увод) стрелки в диапазоне измерений от 250 до 1000 об/мин не более ± 6 об/мин для тахометра с коэффициентом 2:1.
Датчик выдерживает вибрационную нагрузку с ускорением 100м/c и частотой от 10 до 200 Гц.
Масса датчика не более 0,98 кг, измерителя не более 0,70 кг, переходной коробки не более 0,25 кг.
Допускается раздельная поставка измерителей и датчиков.
Комплект поставки
Комплект поставки соответствует указанному в таблице 2.
Таблица 2
Наименование |
Кол-во, шт. |
|
Комплект №1 |
Комплект №2 |
|
Измеритель ТЭ-4В |
1 |
2 |
Датчик Д-4 |
1 |
— |
Датчик Д-5 |
— |
1 |
Переходная коробка |
— |
1 |
Оформление заказа
Примеры заказа тахометра или его составных частей:
-
при заказе тахометра по комплекту №1 согласно комплекта, поставки см.
таблицу №2:
«Тахометр ТЭ-4В, комплект №1 ТУ 25-02-1500-76»;
«Измеритель ТЭ-4В ТУ 25-02-1500-76»;
«Датчик Д-4 ТУ 25-02-1500-76»;
«Датчик Д-5 с переходной коробкой ТУ 25-02-1500-76».
Преобразователь, датчик тахометра Д-4 цена, фото
Датчик спидометра МЭ-302В >>>
Есть в наличии
Код товара 4460

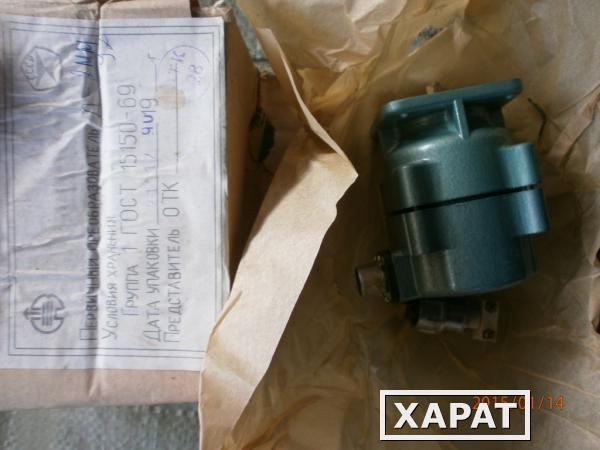

Преобразователь первичный (датчик тахометра) Д-4, складского хранения, 1980-1990 годов выпуска.
Прошел предпродажную подготовку и проверку технических и метрологических характеристик.
По просьбе заказчика возможно проведение поверки или калибровки с выдачей свидетельства/сертификата (за дополнительную плату)
Гарантия — 12 месяцев.
5 1 0 5
4,800 грн
Цена:
4000 грн
(При покупке с НДС +20%)
Минимальная стоимость заказа — 300 грн
1 4000 4000 4000
Описание
Датчик тахометра Д-4 (первичный преобразователь Д4) предназначен для преобразования частоты вращения вала объекта в электродвижущую силу с частотой, пропорциональной частоте вращения вала. Представляет собой трехфазный генератор переменного тока с постоянным магнитом-ротором.
Преобразователь первичный Д-4 применяются в тахометрах магнитоиндукционных, предназначенных для непрерывного дистанционного измерения частоты вращения вала двигателя в системах транспортных средств и машинах специального назначения.
Передача вращения от вала привода на ротор первичного датчика-преобразователя выполняется с помощью хвостовика, который вставлен во втулку и прикреплён к ней посредством квадрата замка и хвостовика. Между хвостовиком и втулкой ротора установлен сальник, не дающий попадать смазке в область преобразователя.
Датчик модели Д-4 может работать с одним индицирующим устройством и имеет крепление на 4 уха (четырехушковый фланец).
Преобразователь Д4 изготавливается в пылевлагозащищенном исполнении.
- Напряжение между каждыми двумя фазами датчика Д-4, нагруженного одним измерителем при 3000 об/мин по шкале измерителя 1:2 или 750 об/мин по шкале измерителя с коэффициентом 2:1 после работы в течение одной минуты, находится в пределах от 10,5 до 12,5 В.
- Основная допускаемая погрешность магнитоиндукционного тахометра, %, не более:
- — в пределах рабочего диапазона: ±1
- — в остальной части шкалы (от верхнего предела измерения): ±1,5
- Климатические исполнения первичных преобразователей:
- У2 — для работы при температуре от -60 до +80 °С и относительной влажности до 80%;
- Т2 — для работы при температуре от -20 до +80 °С и относительной влажности до 80%.
- Датчик Д4 устойчив к воздействию вибрации с частотой от 10 до 200Гц и ускорением до 100м/с2.
- Масса не более 1,0 кг.
Датчик тахометра (преобразователь первичный) Д-4 Вы можете купить по цене указанной на сайте. Для этого воспользуйтесь кнопкой оформить заказ (корзиной), формой обратной связи или напишите на почту [email protected] а также можете заказать позвонив по телефону: +38 (050) 024-70-26, (097)943-53-70.
Товары, которые могут Вас заинтересовать
Все права защищены 2020. «Метролог»
Обратный звонок
Датчик скорости на эффекте Холла HA-D 90
Этот датчик предназначен для пошагового измерения скорости вращения (например, распредвала*, коленчатого вала или скорости вращения колеса), но он не является датчиком «настоящего включения».
Благодаря вращению ферромагнитного целевого колеса перед HA-D 90 происходит модуляция магнитного поля на месте датчика Холла.
Главной особенностью и преимуществом этого датчика является очень хорошее обнаружение заднего фронта благодаря дифференциальному методу измерения. Этот датчик представляет собой сочетание высококачественной производственной детали и прочной конструкции с небольшим корпусом.
*: См. Примечания по установке
- Скачания
- Особенности
- .
- Спецификация
- Чертеж предложения
- 3D-данные
- Основная информация
- Общая информация
Характеристики
- Макс.
частота: ≤10 кГц
- Воздушный зазор: от 0,4 до 1,0 мм
- Диаметр отверстия: 11,8 мм
- Макс. vibration: 1,200 m/s² at 10 Hz to 2 kHz
- Weight w/o wire: 12 g
Application
Application
Speed
Max. частота
≤10 кГц
Целевое колесо воздушного зазора AG
0,4 до 1,0 мм
9008 Диапазон температуры
9008-4078 .
Открытый коллектор на 1 кОм
Тип выхода
Активное высокое
3 Внешние магнитные поля0082
≤50 мТл
Макс. vibration
1,200 m/s 2 at 10 Hz to 2 kHz
Technical Specifications
Mechanical Data
Weight w/o wire
12 г
Крепление
Винт 1 x M6
Диаметр отверстия
11.
8 mm
Installation depth L2
30 mm
Tightening torque
6 Nm
Electrical Data
Блок питания
от 5 до 18 В
Искробезопасный ток
20 мА 908003
Характеристика
Повторимость точности падающего края зуба
<1,0 % (≤ 6 кхц)
<1,5 % (≤ 100003003000.9008 9008
. .9008 9008 . .9008 . .9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 (≤ 6 кхц)
. Выход0,52 В до S
Окружающая среда
. 0079
162.34 mm
Thickness t
12.5 mm
Width of teeth b1
3.8 mm
Width of gap b2
4.7 mm
Ширина синхр. зазор b3
20,79 мм
Глубина зубьев h
3,4 мм
Number of teeth
60-2
Connectors and Wires
Connector
ASL606-05PC-HE
Mating connector
ASL006-05SC-HEF02U.000.228-01
Pin 1
U S
Pin 2
Gnd
Pin 3
Sig
Pin 4
Nc
Pin 5
Nc
По запросу доступны различные разъемы для автоспорта и автомобилей.
Втулка
DR-25
Размер проволоки
AWG 24
Длина провода L
от 15 до 100 см
Примечания по установке
HA-D 90 не является датчиком истинного включения питания. Для правильной работы ему нужен задний край двух зубов. Через время 0,68 с без вращения обнаруженного колеса ему снова нужен задний фронт двух зубьев.
HA-D 90 может быть подключен напрямую к большинству блоков управления и систем регистрации данных
Пожалуйста, укажите угол между креплением и целевым колесом.
Избегайте резких перепадов температуры.
Для монтажа используйте только встроенный штекер.
Если используется колесо с другими размерами (см.
Окружающая среда), техническая функция должна быть проверена индивидуально.
Убедитесь, что условия окружающей среды не превышают спецификации датчика.
Дальнейшие указания по применению вы найдете на чертеже предложения на нашей домашней странице.
Указание по безопасности
Датчик не предназначен для использования в приложениях, связанных с безопасностью, без надлежащих мер по проверке сигналов в прикладной системе.
Информация для заказа
Датчик скорости на эффекте Холла HA-D 90
Номер для заказа: F02U.V00.334-01
В связи с ограничениями продажи этого продукта в России
, Беларусь, Иран, Сирия и Северная Корея запрещены.
Датчик скорости | Датчик оборотов | Датчик цикла
Датчик скорости | Датчик оборотов | Датчик цикла | Wahoo Fitness ЕСВ их браузере отключен JavaScript.
Aktivieren Sie Javascript im Browser, um das das beste Erlebnis auf unserer Website zu erhalten.
SKU# %s
39,99 €
Der Wahoo RPM Sensor ist die schlanke, magnetlose Lösung, um die Radgeschwindigkeit zu messen. Вы можете использовать Bluetooth Smart и двухдиапазонную технологию ANT+, которая использует скорость RPM для смартфона, а также для Radcomputer zu verbinden und Datenzeigen. Die Geschwindigkeit am Fahrrad zu messen war noch nie so einfach.
Менге: 1234
Функциональность
Двухдиапазонная технология ANT+- как и Bluetooth Smart-Funktionen ermöglichen ermöglichen ermöglichen drahtlose Verbindung zu Smartphones und Fahrradcomputer. Drahtlose Verbindung Kein Kabelsalat an Ihrem Fahrrad, um den Sensor mit Ihrem Gerät zu verbinden. Магнетлос Der RPM Speed Lässt sich einfach montieren und benötigt keine Magneten Schlankes, leichtes Design Er wiegt nur 16,5 грамм inkl. Холтерунг Geschwindigkeitsmessung Genaue Geschwindigkeitsmessung während der Fahrt Набенхальтерунг Montage an den meisten Vorderradnaben mit einem stabilen Silikonring Sichtbare Verbindung Zwei LEDs zeigen, wenn der Sensor verbunden ist (blau) und die Geschwindigkeit misst (rot) Аккумулятор Austauschbare Кейн Aufladen нетиг! Betrieb mit Knopfzelle mit einer Lebensdauer von bis zu einem Jahr. Универсальный пропуск Der RPM Speed passt meisten Räder und Rahmengrößen Spezifikationen
Technische Daten
- Teilenummer: WFRPMSPD
- Geräteabmessung (ДxШxВ): 3,17 см x 1,9 см x 2,54 см
- Gewicht: 7 грамм (без задержки)
- Аккумулятор: CR2032
- Batterielebensdauer: Bis zu 12 Monaten
- Wasserdurchlässigkeit: IPX7 (высота до 1,52 м)
- Drahtlose Signalstärke bis zu 3 м
- *Hinweis: Der Geschwindigkeitssensor ist NICHT mit Spinning-Fahrrädern kompatibel.
