Главная задача любой системы отопления — обеспечить в помещении комфортную температуру воздуха. Эта температура может быть разной в зависимости от назначения помещения, но если обязательным условием является ее неизменность в течение дня, то терморегулятор становится незаменимым конструктивным элементом отопительного прибора.

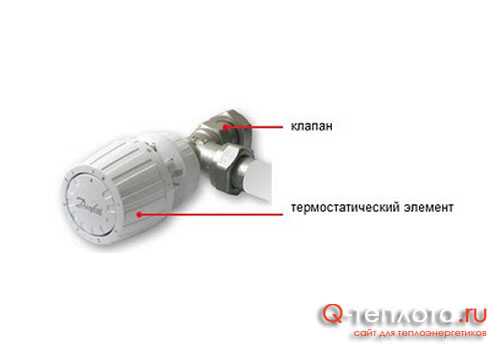

Радиаторный термостат Danfoss состоит из двух частей: клапана и термостатического элемента (термоголовки). Внутри термостатического элемента находится тонкий герметичный цилиндр — сильфон, заполненный жидким или газообразным термочувствительным рабочим веществом. При повышении температуры сильфон растягивается и перемещает связанный с ним стержень, который давит на шток в клапане, и клапан уменьшает поток теплоносителя в радиатор. При понижении температуры процесс идет в обратном порядке. Таким образом, термоголовка является управляющим механизмом, а клапан - исполнительным.


Все разнообразие видов, моделей этих устройств можно классифицировать по таким критериям:

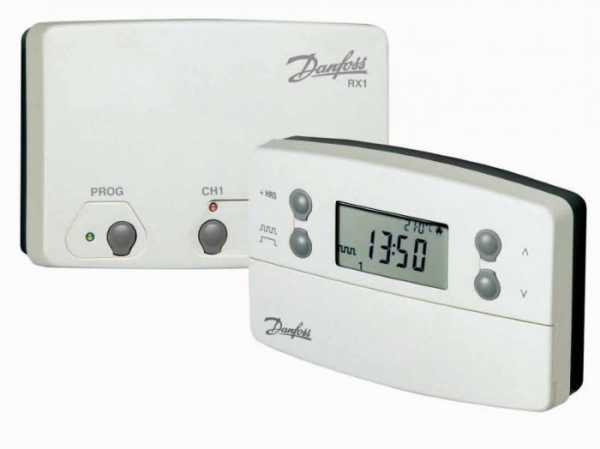

• Конструктивное исполнение (механическое, электромеханическое, электронное)
• Вид рабочего тела сильфонной системы термоголовки (твердотельное, жидкостное, воздушное или газовое)
• Температурный режим (низкий, средний, высокий с диапазоном от 6° С до 28° С)
• Тип датчика температуры (встроенный, дистанционный, программируемый)

Исходя из конструктивного исполнения терморегуляторов отопления, термоголовки могут иметь некоторые особенности модификаций. Так механические приборы состоят лишь из газонаполнительной колбы, капиллярной трубки, рабочей мембраны и не содержат электрической части, электронных элементов. Для электромеханических термостатов наряду с указанными тремя компонентами характерно наличие еще контактных групп (пар) или биметаллической пластины. Конструкция электронных устройств оснащается электронными датчиками температуры (терморезисторами, термотранзисторами и т. п.).

Среди предлагаемых производителями радиаторных терморегуляторов преобладают модели с термостатическими элементами, имеющими жидкостное (спирт, масло) или парафиновое наполнение. А патент на термоголовки с таким видом рабочего тела как газоконденсатная смесь (сжиженный газ) принадлежит датской компании «Danfoss». Именно они имеют большой спрос среди многочисленных застройщиков частных домов и владельцев квартир в домах различной этажности.


Наличие обозначенных модификаций датчиков температуры позволяет применять термостаты, как на трубах подачи теплоносителя, так и вдали от них с расстоянием от 2-х до 8-ми метров с соблюдением требования свободной циркуляции воздуха вокруг устройства для точного контроля над климатом помещения.

 Клапаны для терморегуляторов.
Помимо особенностей систем отопления, назначения зданий, условий для его размещения первостепенное значение имеет выбор второй составляющей части терморегулятора отопления – клапана. Этот исполнительный элемент представлен моделями в таких видах: прямые, угловые (горизонтальные, вертикальные) и трехосевые (лево- и правосторонние), что позволяет применять их при разных пространственных возможностях мест установки.


Современные регулирующие клапаны располагают встроенным устройством монтажной предварительной настройки на заданное гидравлическое сопротивление (пропускную способность), обеспечивающую необходимый температурный режим функционирования.

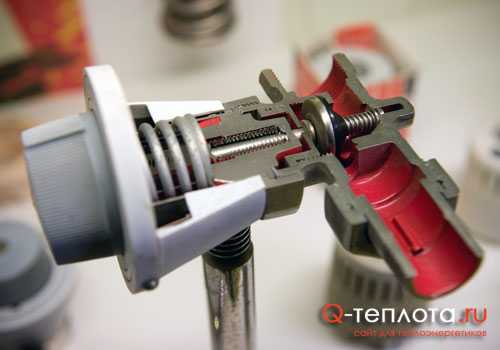

Основной принцип действия термостатов состоит в том, что при повышении/понижении температуры окружающего его воздуха происходит перемещение штока клапана, соответственно, в направлении увеличения или уменьшения объемов теплоносителя, проходящего через прибор отопления.

Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени.


  • < Назад
  • Вперёд >

q-teplota.ru

Терморегуляторы для радиаторов отопления данфосс


Терморегулятор Danfoss: принцип работы, инструкция, отзывы

Во многих странах до 40 % энергоресурсов уходит на нужды вентиляции и отопления зданий. Это в несколько раз больше по сравнению с продвинутыми европейскими государствами.

Необходимость использования

Вопрос энергосбережения стоит особенно остро, это актуально на фоне постоянного повышения цен на энергоносители. Одно из устройств, которое позволяет экономить тепловую энергию, - это терморегулятор для радиаторов, его установка уменьшает расход тепла на 20 %. Для этого потребителю необходимо верно подобрать конструкцию к системе отопления, а также произвести монтаж, об этом вы сможете узнать, прочитав ниже.

Принцип работы

Терморегулятор Danfoss предназначается для поддержки постоянной температуры внутри помещений. Впервые такие устройства начали использовать еще в 1943 году. Упомянутая компания является лидером на рынке по производству и продаже таких агрегатов. Конструктивно приборы имеют в составе 2 главных элемента, а именно термоголовку и клапан, которые соединяются фиксирующим механизмом. Назначение термоголовки состоит в определении температуры окружающей среды, чтобы регулировать воздействие на исполнительный механизм, в качестве последнего выступает клапан. Он призван прикрывать поток воды, который поступает в радиатор. Подобный метод регулирования носит название количественного, так как устройство способно повлиять на расход воды, которая проходит в батарею. Есть и другой метод, который называется качественным, с его помощью температура воды изменяется в системе. Это производится посредством регулятора температуры, а именно смесительного узла. Этот элемент должен находиться в тепловом пункте или котельной. Терморегулятор Danfoss имеет внутри сильфон, который заполнен термочувствительной средой. Она может быть газовой или жидкостной. Последняя разновидность сильфонов проще в изготовлении, однако не проявляет такого быстродействия, как газовые аналоги, поэтому последние обрели столь широкое распространение. В момент повышения уровня температуры воздуха вещество, которое находится в замкнутом пространстве, обретает более внушительный объем, сильфон, растягиваясь, оказывает воздействие на шток клапана. Последний перемещают вниз конус, который призван уменьшить проходное сечение. Это позволяет эффективно уменьшить расход воды. При понижении температуры воздуха данный процесс протекает в обратном порядке, а объем теплоносителя увеличивается до оптимального предела, так и работает терморегулятор Danfoss.

Отзывы потребителей

В зависимости от того, какая разновидность системы отопления используется, а также какова технология монтажа, для управления потоком воды могут использоваться термоголовки и клапаны в разных сочетаниях. Если речь идет об однотрубной системе, то следует применять клапан, который характеризуется повышенной пропускной способностью и незначительным гидравлическим сопротивлением. Как утверждают пользователи, этой же рекомендацией можно воспользоваться и в случае с двухтрубной самотечной системой, где вода циркулирует естественным образом и на нее не воздействует принудительное побуждение. Если вы решили выбрать терморегулятор Danfoss, то сможете установить его и на двухтрубную систему, которая снабжена циркуляционным насосом. При этом согласно отзывам клапан должен обладать возможностью корректировки пропускной способности. Эта регулировка осуществляется достаточно просто, а применять для этого специальный инструмент нет необходимости. После того как вы решили, какой клапан использовать, следует определиться с разновидностью термоголовки.

Дополнительные рекомендации потребителей

Если вас заинтересовал Danfoss - терморегулятор, инструкция по монтажу которого будет представлена ниже, - вы сможете приобрести его по доступной стоимости. Определяя тип термоголовки, вы должны знать о том, что она предлагается к продаже в некоторых разновидностях. Таким образом, внутри может находиться термоэлемент. Помимо прочего температурный датчик может быть выносным. Иногда регулятор является внешним. Приборы бывают и программируемыми, в этом случае они являются электронными. Вы можете выбрать и антивандальную термоголовку. Как утверждают пользователи, которые выбрали регулятор с внутренним датчиком, данный прибор следует устанавливать только в том случае, если есть возможность расположить его горизонтально. Тогда воздух в комнате будет свободно поступать к корпусу прибора.

Для справки

После того как вами был приобретён радиаторный терморегулятор Danfoss, стоит более подробно ознакомиться с особенностями его установки. Таким образом, совершенно недопустим его монтаж на радиатор в вертикальном положении. При этом тепловой поток будет постоянно подниматься вверх, а повышенные температуры от подающего трубопровода и корпуса будут оказывать влияние на сильфон. В конечном итоге вы столкнетесь с тем, что прибор будет работать некорректно.

Отзывы покупателей о выборе терморегулятора

Домашние мастера особенно подчеркивают, что в некоторых случаях нет возможности произвести установку прибора горизонтально. Тогда рекомендуется купить выносной датчик температуры, который идет в комплекте с капиллярной трубкой. Длина устройства составляет 2 метра. На таком расстоянии от батареи рекомендуется располагать устройство, установив его на стене. Покупатели подчеркивают, что не всегда отсутствие возможности установки регулятора горизонтально указывает на необходимость приобретения выносного датчика. На это могут быть и другие объективные причины. Терморегулятор Danfoss, принцип работы которого был описан выше, никак нельзя устанавливать за плотными шторами, в этом случае, конечно же, лучшим решением станет приобретение выносного датчика. Помимо прочего такая необходимость возникает в том случае, когда рядом с термоголовкой располагается какой-либо источник тепла или проходят трубы горячего водоснабжения. Вы можете прибегнуть к такому решению, и когда радиатор находится под достаточно широким подоконником. При этом термоэлемент может попадать в зону сквозняка. Покупатели утверждают, что если соблюдено хотя бы одно из вышеперечисленных условий, то лучше всего приобрести выносной датчик.

Инструкция по установке

Терморегулятор Danfoss, отзывы о котором представлены в статье, должен устанавливаться по определенной технологии. В качестве первой рекомендации выступает исключение монтажа термоголовки на нагревателе в пределах видимости. Регулированию должны подвергаться батареи, чья общая мощность равна 50 процентам и больше от всех, которые находятся в одной комнате. Таким образом, когда в помещении есть два отопительных прибора, термостат должен находиться на одной батарее, чья мощность является более внушительной. Если вас заинтересовал Danfoss - терморегулятор, настройка которого производится достаточно просто, он вами может быть приобретен и установлен. Первую часть прибора, в роли которого выступает клапан, следует установить на подающий трубопровод. Если его необходимо врезать в уже собранну

www.teplo-ltd.ru

Как установить терморегулятор Danfoss самому (пошаговая инструкция)

Терморегуляторы Danfoss можно установить самостоятельно, но для этого необходимо знать направление движения теплоносителя (можно узнать в эксплуатирующей компании) и какая у Вас схема отопительной системы, а точнее однотрубная или двухтрубная эту информацию так же можно получить в эксплуатирующей компании.

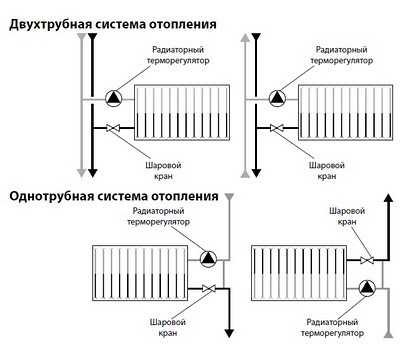

При монтаже терморегулятора в однотрубной системе необходимо предусмотреть байпас или перемычку.


Стрелка на корпусе клапана должна совпадать с движением теплоносителя. Для корректной

работы термоэлемента ось штока клапана должна находиться в горизонтальном положении.


Монтаж клапанов термостата.

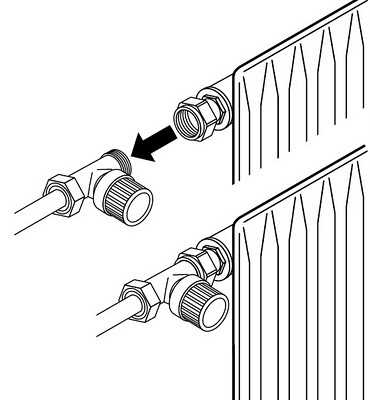

1. После отключения стояка и слива воды из патрубков отопительного прибора отрезать

трубу по размеру клапана.

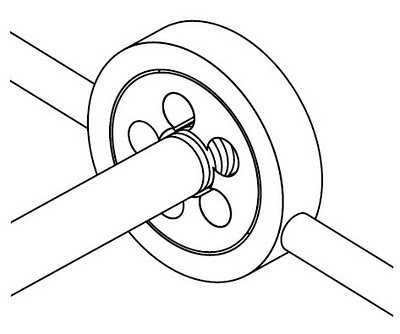

2. На трубе нарезать трубную резьбу с помощью плашки или резьбонарезного инструмента.

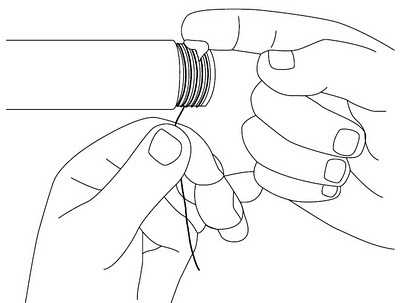

3. Резьбовое соединение уплотнить льняной прядью + сантехнической пастой.

4. Накрутить корпус клапана на подготовленный патрубок.

5. Снять хвостовик (а) с клапана и, с надетой на него накидной гайкой (б), вкрутить в пробку отопительного прибора, предварительно уплотнив

данное соединение.

6. Надеть накидную гайку на корпус клапана и затянуть. Дополнительные средства герметизации данного соединения не требуются. Перед затяжкой проверьте, что поверхности клапана и хвостовика не содержат грязи.

Шлифовка конуса хвостовика и клапана абразивными материалами

не допускается и может привести

к протечке.

7. Снять защитный колпачок с клапана, выставить значение настройки термоэлемента

на макс. «5». Уверенно нажать на термоголовку в направлении клапана

до звукового щелчка.

Убедитесь что клипсовое соединение термоэлемента находится в открытом состоянии (а). В противном случае поверните нижнюю часть термоэлемента

против часовой стрелки.

Внимание! Радиаторный термостат предназначен для регулирования температуры

воздуха в помещении. Это значит, что при температуре воздуха в помещении

выше, чем настроенная на термостате, клапан термостата перекрывает подачу воды

в отопительный прибор.

Для удобства эксплуатации отопительного прибора на обратной подводке рекомендуется устанавливать запорный клапан, последовательность монтажа которого, как правило, такая же, как и у радиаторного клапана. При этом в однотрубной системе на обратной подводке отопительного прибора следует устанавливать только шаровой кран, в двухтрубной системе отопления может быть использован как шаровой кран,

так и запорный вентиль.

termo-danfoss.blogspot.com

Регулятор Danfoss (терморегулятор Данфосс): как регулировать?


Терморегулятор Danfoss — устройство, которое широко используется в различных домашних, а также промышленных отопительных системах. Такие образцы отличаются высоким качеством, точностью и удобством в работе.

Давайте изучим их особенности более подробно, чтобы у вас также была возможность использовать эти совершенные механизмы и для ваших систем.

Содержание

Описание и назначение

Регулятор Danfoss – прибор, который используется для регулировки температуры воздуха в помещении. Такой прибор может быть использован в различных системах отопления, в том числе, в таких, где термоносителем выступает вода.

Регулятор позволяет вручную контролировать работу такой системы, экономно расходовать тепло, а также включать и выключать работу всего отопления. Применяется терморегулятор как в домашних сетях, так и в закрытых экосистемах типа теплиц, либо же на производствах. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

к меню ↑

Устройство терморегуляторов Данфосс

Регулятор Danfoss, независимо от его конструкции. Он представляет собой небольшую камеру наполненную газом или же жидкостью. Эта жидкость или газ при воздействии температуры расширяется, давит на запорный клапан, ввиду чего прекращается поток отопительной жидкости в радиатор, за счет чего система повышает температуру.

При охлаждении же комнаты жидкость сжимается и происходит обратная реакция. Такая система работы справедлива для всех типов радиатора, в том числе, изделий для холодильников. По данному принципу работают практически все изделия данного производителя, включая Danfoss RTD и линейки Danfoss RA, а также многие другие.

к меню ↑

Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

  • терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

Терморегулятор Danfoss 013G4001- 013G4009

  • Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

Терморегулятор Danfoss RTD 3640

  • модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Терморегултор Danfoss RAX

  • регулятор Living Eco с электронной системой контроля климата в помещении. Является наиболее совершенной версией, применяемой сегодня как в коммерческих зданиях, так и в жилых домах. В отличие от многих других версий прибора, эта имеет ЖКТ дисплей, на котором отображается температура в помещении, а также всего три кнопки, посредством которых легче контролировать выполнение той или иной программы, заданной пользователем. Экран, нужно отметить, отображает заданную температуру, а не температуру помещения;

    Терморегулятор Danfoss Living Eco

  • регулятор RA 299 с газовым наполнителем и автоматическим определителем контроля температурой. Также выпускается в различных цветах. Имеет минимальное время реагирования на изменение температуры за счет использования в конструкции именно газа. Применение именно данной версии строго сертифицировано ГОСТ, годится для стандартных сетей отопления, не может использоваться для холодильников.

    Терморегулятор Danfoss RA 299

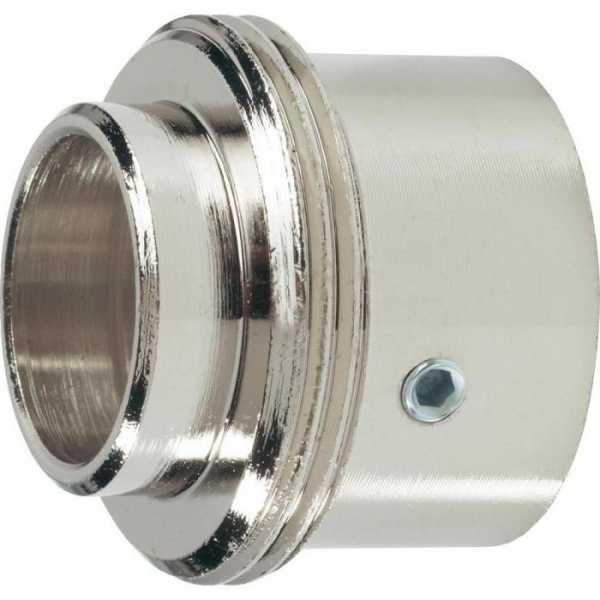

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

к меню ↑

Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

  1. Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
  2. На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
  3. Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
  4. Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
  5. Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой. Его важно установить до щелчка для максимально плотного и качественного прилегания.
  6. Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

к меню ↑

Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

к меню ↑

Терморегулятор Danfoss и его виды (видео)

Портал об отоплении » Водяное отопление

stroypotencial.ru

Радиаторные терморегуляторы | Данфосс

Радиаторные терморегуляторы | Данфосс

{ "$id": "1", "AcceptTypes": [ "text/html", "application/xhtml+xml", "application/xml;q=0.9", "*/*;q=0.8" ], "AnonymousID": null, "ApplicationPath": "/", "Browser": { "$id": "2", "UseOptimizedCacheKey": true, "Capabilities": { "$id": "3", "canInitiateVoiceCall": "false", "isColor": "true", "supportsDivAlign": "true", "requiresFullyQualifiedRedirectUrl": "false", "requiresAttributeColonSubstitution": "false", "maximumRenderedPageSize": "300000", "backgroundsounds": "false", "requiresUniqueHtmlCheckboxNames": "false", "rendersBreakBeforeWmlSelectAndInput": "false", "supportsItalic": "true", "ecmascriptversion": "3.0", "supportsXmlHttp": "true", "isMobileDevice": "false", "rendersBreaksAfterWmlInput": "false", "preferredRenderingMime": "text/html", "vbscript": "false", "w3cdomversion": "1.0", "rendersWmlSelectsAsMenuCards": "false", "supportsAccesskeyAttribute": "true", "supportsDivNoWrap": "false", "requiresLeadingPageBreak": "false", "rendersWmlDoAcceptsInline": "true", "requiresPhoneNumbersAsPlainText": "false", "SupportsMaintainScrollPositionOnPostback": "true", "minorversion": "0", "jscriptversion": "0.0", "supportsImageSubmit": "true", "preferredImageMime": "image/gif", "supportsVCard": "false", "screenBitDepth": "8", "requiresOutputOptimization": "false", "layoutEngineVersion": "20100101", "requiresContentTypeMetaTag": "false", "gatewayVersion": "None", "supportsFontName": "true", "inputType": "keyboard", "maximumSoftkeyLabelLength": "5", "version": "33.0", "beta": "false", "canRenderOneventAndPrevElementsTogether": "true", "supportsIModeSymbols": "false", "requiresAdaptiveErrorReporting": "false", "requiresUrlEncodedPostfieldValues": "false", "aol": "false", "crawler": "false", "requiresSpecialViewStateEncoding": "false", "win16": "false", "majorversion": "33", "supportsQueryStringInFormAction": "true", "requiresPostRedirectionHandling": "false", "requiresNoBreakInFormatting": "false", "requiresXhtmlCssSuppression": "false", "canRenderSetvarZeroWithMultiSelectionList": "true", "preferredRenderingType": "html32", "mobileDeviceModel": "Unknown", "requiresControlStateInSession": "false", "gatewayMajorVersion": "0", "javascriptversion": "1.8", "canCombineFormsInDeck": "true", "cookies": "true", "frames": "true", "requiresAbsolutePostbackUrl": "false", "supportsJPhoneMultiMediaAttributes": "false", "javaapplets": "true", "supportsEmptyStringInCookieValue": "true", "canRenderAfterInputOrSelectElement": "true", "supportsSelectMultiple": "true", "mobileDeviceManufacturer": "Unknown", "javascript": "true", "tagwriter": "System.Web.UI.HtmlTextWriter", "canSendMail": "true", "supportsCallback": "true", "supportsUncheck": "true", "platform": "UNIX", "canRenderPostBackCards": "true", "": "Mozilla/5.0 (X11; Linux x86_64; rv:33.0) Gecko/20100101 Firefox/33.0", "defaultSubmitButtonLimit": "1", "requiresUniqueHtmlInputNames": "false", "cdf": "false", "supportsFileUpload": "true", "supportsBodyColor": "true", "canRenderMixedSelects": "true", "hasBackButton": "true", "gatewayMinorVersion": "0", "maximumHrefLength": "10000", "tables": "true", "hidesRightAlignedMultiselectScrollbars": "false", "browser": "Firefox", "supportsFontColor": "true", "layoutEngine": "Gecko", "activexcontrols": "false", "msdomversion": "0.0", "supportsCss": "true", "supportsMultilineTextBoxDisplay": "true", "win32": "false", "supportsCacheControlMetaTag": "true", "requiredMetaTagNameValue": "", "canRenderInputAndSelectElementsTogether": "true", "canRenderEmptySelects": "true", "supportsBold": "true", "rendersBreaksAfterHtmlLists": "true", "supportsRedirectWithCookie": "true", "supportsInputMode": "false", "supportsJPhoneSymbols": "false", "numberOfSoftkeys": "0", "requiresDBCSCharacter": "false", "rendersBreaksAfterWmlAnchor": "false", "supportsFontSize": "true", "supportsInputIStyle": "false", "requiresUniqueFilePathSuffix": "false", "type": "Firefox33" }, "Adapters": { "$id": "4", "System.Web.UI.HtmlControls.HtmlForm, System.Web, Version=4.0.0.0, Culture=neutral, PublicKeyToken=b03f5f7f11d50a3a": "FormActionRewriterControlAdapter" }, "HtmlTextWriter": null, "Id": "firefox3plus", "Browsers": [ "default", "mozilla", "firefox", "firefox3plus" ], "ClrVersion": { "$id": "5", "Major": 0, "Minor": 0, "Build": -1, "Revision": -1, "MajorRevision": -1, "MinorRevision": -1 }, "Type": "Firefox33", "Browser": "Firefox", "Version": "33.0", "MajorVersion": 33, "MinorVersionString": "0", "MinorVersion": 0.0, "Platform": "UNIX", "TagWriter": "System.Web.UI.HtmlTextWriter, System.Web, Version=4.0.0.0, Culture=neutral, PublicKeyToken=b03f5f7f11d50a3a", "EcmaScriptVersion": { "$id": "6", "Major": 3, "Minor": 0, "Build": -1, "Revision": -1, "MajorRevision": -1, "MinorRevision": -1 }, "MSDomVersion": { "$id": "7", "Major": 0, "Minor": 0, "Build": -1, "Revision": -1, "MajorRevision": -1, "MinorRevision": -1 }, "W3CDomVersion": { "$id": "8", "Major": 1, "Minor": 0, "Build": -1, "Revision": -1, "MajorRevision": -1, "MinorRevision": -1 }, "Beta": false, "Crawler": false, "AOL": false, "Win16": false, "Win32": false, "Frames": true, "RequiresControlStateInSession": false, "Tables": true, "Cookies": true, "VBScript": false, "JavaScript": true, "JavaApplets": true, "JScriptVersion": { "$id": "9", "Major": 0, "Minor": 0, "Build": -1, "Revision": -1, "MajorRevision": -1, "MinorRevision": -1 }, "ActiveXControls": false, "BackgroundSounds": false, "CDF": false, "MobileDeviceManufacturer": "Unknown", "MobileDeviceModel": "Unknown", "GatewayVersion": "None", "GatewayMajorVersion": 0, "GatewayMinorVersion": 0.0, "PreferredRenderingType": "html32", "PreferredRequestEncoding": null, "PreferredResponseEncoding": null, "PreferredRenderingMime": "text/html", "PreferredImageMime": "image/gif", "ScreenCharactersWidth": 80, "ScreenCharactersHeight": 40, "ScreenPixelsWidth": 640, "ScreenPixelsHeight": 480, "ScreenBitDepth": 8, "IsColor": true, "InputType": "keyboard", "NumberOfSoftkeys": 0, "MaximumSoftkeyLabelLength": 5, "CanInitiateVoiceCall": false, "CanSendMail": true, "HasBackButton": true, "RendersWmlDoAcceptsInline": true, "RendersWmlSelectsAsMenuCards": false, "RendersBreaksAfterWmlAnchor": false, "RendersBreaksAfterWmlInput": false, "RendersBreakBeforeWmlSelectAndInput": false, "RequiresPhoneNumbersAsPlainText": false, "RequiresUrlEncodedPostfieldValues": false, "RequiredMetaTagNameValue": null, "RendersBreaksAfterHtmlLists": true, "RequiresUniqueHtmlInputNames": false, "RequiresUniqueHtmlCheckboxNames": false, "SupportsCss": true, "HidesRightAlignedMultiselectScrollbars": false, "IsMobileDevice": false, "RequiresAttributeColonSubstitution": false, "CanRenderOneventAndPrevElementsTogether": true, "CanRenderInputAndSelectElementsTogether": true, "CanRenderAfterInputOrSelectElement": true, "CanRenderPostBackCards": true, "CanRenderMixedSelects": true, "CanCombineFormsInDeck": true, "CanRenderSetvarZeroWithMultiSelectionList": true, "SupportsImageSubmit": true, "RequiresUniqueFilePathSuffix": false, "RequiresNoBreakInFormatting": false, "RequiresLeadingPageBreak": false, "SupportsSelectMultiple": true, "SupportsBold": true, "SupportsItalic": true, "SupportsFontSize": true, "SupportsFontName": true, "SupportsFontColor": true, "SupportsBodyColor": true, "SupportsDivAlign": true, "SupportsDivNoWrap": false, "RequiresContentTypeMetaTag": false, "RequiresDBCSCharacter": false, "RequiresHtmlAdaptiveErrorReporting": false, "RequiresOutputOptimization": false, "SupportsAccesskeyAttribute": true, "SupportsInputIStyle": false, "SupportsInputMode": false, "SupportsIModeSymbols": false, "SupportsJPhoneSymbols": false, "SupportsJPhoneMultiMediaAttributes": false, "MaximumRenderedPageSize": 300000, "RequiresSpecialViewStateEncoding": false, "SupportsQueryStringInFormAction": true, "SupportsCacheControlMetaTag": true, "SupportsUncheck": true, "CanRenderEmptySelects": true, "SupportsRedirectWithCookie": true, "SupportsEmptyStringInCookieValue": true, "DefaultSubmitButtonLimit": 1, "SupportsXmlHttp": true, "SupportsCallback": true, "MaximumHrefLength": 10000 }, "ClientCertificate": [], "Cookies": [ "EktGUID", "EkAnalytics", "ASP.NET_SessionId", "ecm" ], "Headers": [ "Cache-Control", "Connection", "Content-Type", "Accept", "Accept-Charset", "Accept-Encoding", "Accept-Language", "Host", "Max-Forwards", "User-Agent", "X-Original-URL", "X-Forwarded-For", "X-ARR-LOG-ID", "X-Forwarded-For-Port" ], "IsLocal": false, "Params": [ "pageid", "EktGUID", "EkAnalytics", "ASP.NET_SessionId", "ecm", "ALL_HTTP", "ALL_RAW", "APPL_MD_PATH", "APPL_PHYSICAL_PATH", "AUTH_TYPE", "AUTH_USER", "AUTH_PASSWORD", "LOGON_USER", "REMOTE_USER", "CERT_COOKIE", "CERT_FLAGS", "CERT_ISSUER", "CERT_KEYSIZE", "CERT_SECRETKEYSIZE", "CERT_SERIALNUMBER", "CERT_SERVER_ISSUER", "CERT_SERVER_SUBJECT", "CERT_SUBJECT", "CONTENT_LENGTH", "CONTENT_TYPE", "GATEWAY_INTERFACE", "HTTPS", "HTTPS_KEYSIZE", "HTTPS_SECRETKEYSIZE", "HTTPS_SERVER_ISSUER", "HTTPS_SERVER_SUBJECT", "INSTANCE_ID", "INSTANCE_META_PATH", "LOCAL_ADDR", "PATH_INFO", "PATH_TRANSLATED", "QUERY_STRING", "REMOTE_ADDR", "REMOTE_HOST", "REMOTE_PORT", "REQUEST_METHOD", "SCRIPT_NAME", "SERVER_NAME", "SERVER_PORT", "SERVER_PORT_SECURE", "SERVER_PROTOCOL", "SERVER_SOFTWARE", "URL", "HTTP_CACHE_CONTROL", "HTTP_CONNECTION", "HTTP_CONTENT_TYPE", "HTTP_ACCEPT", "HTTP_ACCEPT_CHARSET", "HTTP_ACCEPT_ENCODING", "HTTP_ACCEPT_LANGUAGE", "HTTP_HOST", "HTTP_MAX_FORWARDS", "HTTP_USER_AGENT", "HTTP_X_ORIGINAL_URL", "HTTP_X_FORWARDED_FOR", "HTTP_X_ARR_LOG_ID", "HTTP_X_FORWARDED_FOR_PORT" ], "QueryString": [ "pageid" ], "RawUrl": "/products/radiator-thermostats/", "UserAgent": "Mozilla/5.0 (X11; Linux x86_64; rv:33.0) Gecko/20100101 Firefox/33.0", "UserHostAddress": "193.162.34.200", "UserHostName": "193.162.34.200", "UserLanguages": [ "en-US", "en;q=0.5" ] }

heating.danfoss.ru

Z-Wave Danfoss RA-PLUS-w - Радиаторный термостат



Вступление



Существует два вида радиаторных термостатов Danfoss Z-Wave. Отличаются они главным образом лишь способом крепления на клапан радиатора. Первый (модель RA-PLUS-W) крепится только на клапаны производителя Danfoss путем защелкивания. Второй (модель RA-K-PLUS-w) прикручивается на обычные клапаны с резьбой M30x1.5. В функциональном плане они идентичны, также как и подобные радиаторные термостаты от других производителей (например? MERTEN серии CONNECT). Данный обзор охватывает термостат RA-K-PLUS-w, но все рассматриваемые аспекты приемлемы и для других моделей (марок), за исключением раздела об установке термостата на клапан. Т.к. модель RA-PLUS-w (для клапанов Danfoss) наиболее известная, то в обзоре будет использоваться наименование именной этой модели.



Обзор термостата



Режимы работы



Термостат RA-PLUS-W является радиаторным термостатом с электронным управлением. Термостат имеет всего два режима работы:

  1. Комфортный, в котором температура в комнате равна значению, установленному пользователем.
  2. Энергосберегающий, в котором температура на 3C ниже относительно температуры в комфортном режиме.

Пользователь на радиаторном термостате устанавливает желаемую температуру комнаты, которая автоматически поддерживается во время работы. Используя электронный модуль управления, комнатная температура уменьшается на 3 С в выбранные периоды дня и ночи. Это также может быть сделано ручным способом, путем нажатия кнопки "sun/moon" на термостате.



Электронный модуль с чипом Z-Wave



Электронный модуль может быть отделен от главной части устройства, в этом случа термостат функционирует как обычный пропорциональный регулятор с узкой полосой. Термостат имеет интегрированную защиту от замерзания.



Термостат взаимодействует с системой домашней автоматизации по протоколу Z-Wave.



RA PLUS-w - программируемый, что среди прочего означает, что вы никогда не придете в холодный дом. Таймер гарантирует, что тепло включится в целом доме или в отдельных комнатах, перед тем, как вы придете домой. И он гарантирует, что тепло уменьшится снова, когда вы ляжите спать или покините дом.



Если вам необходимо в один день вернуться домой пораньше или лечь спать позже обычного, то это не проблема изменить существующие настройки. Одно нажатие на термостате и тепло снова повысится.



Все эти преимущества означают оптимальный комфорт и возможность для денежных сбережений и малых счетов оплаты отопления.



Совместимость с системами автоматизации дома



Радиаторный термостат RA-PLUS-w поддерживается системой Vera.

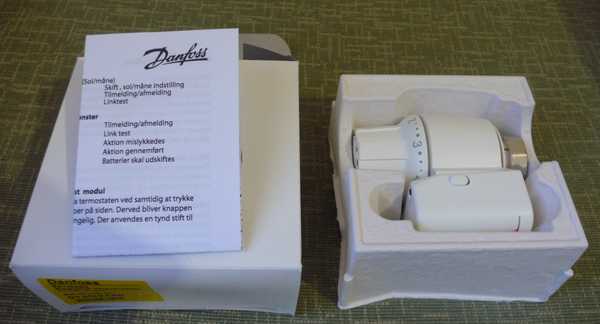

Комплектация RA-PLUS-W



В комплект входит:

  1. Коробка
  2. Инструкция
  3. Батарейки AA, 2 шт.

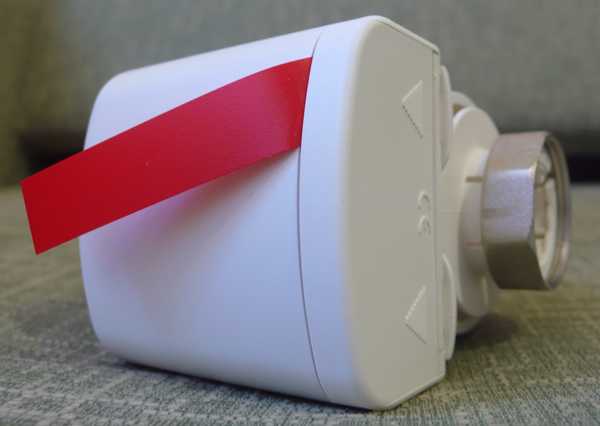

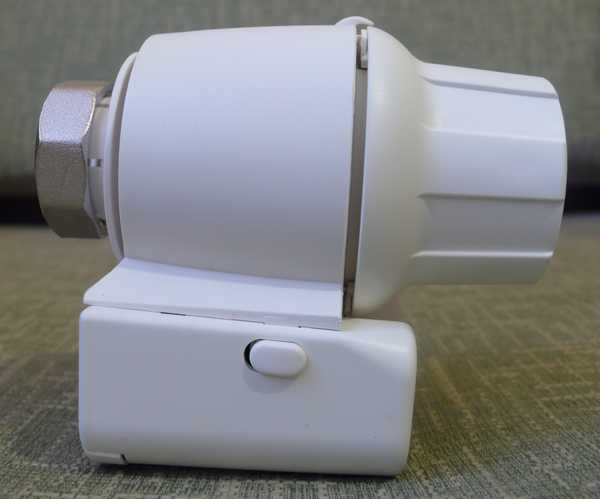

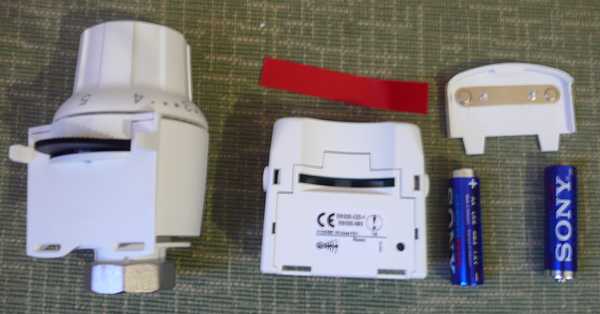

Внешний вид термостата



Термостат внешне сделан из пластика, за исключением металлического крепления с резьбой. RA-PLUS-w состоит из двух частей - самого термостата и электронного модуля.





В электронном модуле находится отсек с батарями питания. Отсоединить модуль можно путем нажатия на две кнопки по бокам. А отсек с батареями закрыт крышкй, которая фиксируется двумя защелками. На передней панели модуля расположен LED индикатор и кнопка с изображением солнца и луны (sun/moon).



LED индикатор имеет следующие режимы работы и их описание:

  • Быстрые вспышки - режим назначения
  • Постоянное свечение - тест связи
  • Медленные вспышки - действие провалилось
  • Вспышки остановились - действие успешно
  • Короткие вспышки - поменяйте батаеи

Функции кнопки ("sun/moon"):

  • 1 короткое нажатие - переключение режимов Комфортный/Энергосберегающий
  • 3 коротких нажатия - переход в режим назначения устройства, пробуждение (wake up)
  • 1 нажатие в течение 5 секунд - тест связи

Установка термостата



Термостат прикручивается прямо на радиаторный клапан с помощью кайки и ключа.







Установка желаемой комнатной температуры



Для установки комфортной или дневной температуры поверните установочную ручку со шкалой влево или вправо. В таблице показаны отношения между установочными числами и приблизительно получаемой комнатной температурой.





Если отопление не требуется, поверните ручку по часовой стрелке пока символ снежинки не выровнится с установленным указателем. Данная установка будет поддерживать комнатную температуру в 7-8 C.



Эффективная, получаемая температура комнаты и уменьшаемая температура зависят от таких факторов, как отопительная установка, комната и продолжительность периода снижения температуры.



Настройка термостата RA-PLUS-W в системе Vera



Включение устройства в сеть Z-Wave



Включение в сеть происходит обычным образом. Донгл в режиме включения подносим к термостату и на термостате нажимаем три раза кнопку "sun/moon" - LED индикатор на термостате начинает быстро мигать короткими вспышками и мигание через пару секунд преращается. Это говорит о том, что включение в сеть выполнено успешно.



После этого донгл вставляем обратно в роутер и в результате этой операции в разделе устройств "Devices" появляется устройство с именем "Thermostat". Но иконка конфигурации устройства (шестеренка из категории иконок "Job Icons") красного цвета.





Это означает что система Vera не настроила только что подключенное устройство. Необходимо, его настроить.



Настройка термостата



Для того чтобы настроить термостат необходимо разбудиь его путем трехкратного короткого нажатия на кнопку. В результате Vera настроит устройство и имя его изменится на "Generic IO".









Это из-за того, что термостат RA-PLUS-w в действительности не является термостатом. Он не имеет установочных значений температур, или термометра, или режимов отопление/охлаждение. Это всего лишь двух режимный переключатель (режим комфорта и режим энергосбережения).

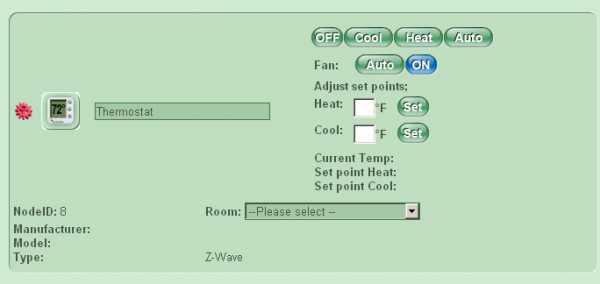

После того как Vera назначит устройству имя "Generic IO", назначаем термостату комнату, в которой он расположен и нажимаем кнопку "Continue" и затем "Save", чтобы сохранить настройки.



После этого можно установить различные параметры настройки термостата, например, интервал просыпания (wakeup интервал). Стоит отметить, что термостат просыпается только периодически, для того чтобы принимать команды. Таким образом, когда вы меняете режим термостата (нажимаете кнопки On/Off), команды встают в очередь до того момента пока термостат не проснется. Вы можете уменьшить интервал, но имейте в виду, что это уменьшает время работы батареек. Минимальный wakeup интервал 300 сек (5 минут). Когда все установили, нажимаем "Save". Возможно опять появится красная шестеренка, потому что когда вы что-либо меняете, Vera должна это переконфигурировать. Но она сможет сделать это только когда вы активизируете термостат. Опять нажимаем кнопку "sun/moon" 3 раза как в предыдущий раз для того, чтобы разбудить термостат и убеждаемся, что шестеренка стала зеленой. Это значит, что процесс конфигурации выполнен успешно. Чтобы быть уверенными, что текущая конфигурация сохранена, нажимаем кнопку "Save", даже если она серая.



Если теперь вы перейдете на закладку сцен "Scenes", то в списке имеющихся устройств вы не увидите термостата. Для того, чтобы он там появился и стало возможным создавать с термостатом различные сцены, необходимо его включить в сцены и события.



Включение термостата в сцены и события



Поскольку термостат Danfoss это всего лишь двух режимный переключатель (комфортный режим и режим энергосбережения или просто On/Off режимы), вы можете слегка изменить его для того, чтобы включать его в сцены и добавлять события. Процедура следующая.

    1. Идем в раздел Luup плагинов: "Devices"-"Luup Plugins"
    2. Нажимаем Luup files
    3. Скачиваем файл D_GenericIO1.xml
    4. Открываем в любом xml редакторе или блокноте
    5. Текущее содержание файла подобно этому:

<?xml version="1.0"?>
<root xmlns="urn:schemas-upnp-org:device-1-0">
<specVersion>
<major>1</major>
<minor>0</minor>
</specVersion>
<device>
<deviceType>urn:schemas-micasaverde-com:device:GenericIO:1</deviceType>
<serviceList>
<service>
<serviceType>urn:schemas-micasaverde-com:service:HaDevice:1</serviceType>
<serviceId>urn:micasaverde-com:serviceId:HaDevice1</serviceId>
<controlURL>/upnp/control/HaDevice1</controlURL>
<eventSubURL>/upnp/event/HaDevice1</eventSubURL>
<SCPDURL>S_HaDevice1.xml</SCPDURL>
</service>
<service>
<serviceType>urn:schemas-upnp-org:service:SwitchPower:1</serviceType>
<serviceId>urn:upnp-org:serviceId:SwitchPower1</serviceId>
<SCPDURL>S_SwitchPower1.xml</SCPDURL>
</service>
</serviceList>
</device>
</root>
    1. Добавляем следующий код между тэгами </serviceList> и </device>:

<sceneList>

{
"group_1":{
"cmd_1":
{
"label": "ON",
"serviceId": "urn:upnp-org:serviceId:SwitchPower1",
"action": "SetTarget",
"arguments":
{
"newTargetValue": "1"
}
},
"cmd_2":
{
"label": "OFF",
"serviceId": "urn:upnp-org:serviceId:SwitchPower1",
"action": "SetTarget",
"arguments":
{
"newTargetValue": "0"
}
}
}
}
</sceneList>
<eventList>
{
"event_1":{
"label": "A device is turned on or off",
"serviceId": "urn:upnp-org:serviceId:SwitchPower1",
"argumentList" :
{
"argument_1" :
{
"dataType": "boolean",
"defaultValue": "1",
"allowedValueList" :
{
"Off" : "0",
"On" : "1"
},
"name": "Status",
"comparisson": "=",
"prefix": "Which mode",
"suffix": ""
}
}
}
}
</eventList

  1. Закачайте новый файл, названный точно D_GenericIO1.xml, путем нажатия на "Выберите файл", отметьте "Restart Luup after upload" и нажмите "Go". Старый файл будет перезаписан и Luup перезапустится для того, чтобы загрузить новый файл.

Теперь вы сможете выбрать "Generic I/O" термостат Danfoss из списка комманд в разделе сцен.









Использование термостата



Кнопка "Off" переводит термостат в режим энергосбережения (ночной режим) и кнопка "On" в комфортный режим (дневной режим). Вы можете добавить термостат в сцену, как любое другое устройство. Когда вы выполняете команды "Off" или "On", вы можете получить красную шестеренку (результат операции провалился), т.к. термостат может находиться в спящем режиме. Но в следующий раз, когда RA-PLUS-w проснется, Vera переотправит команду заново и включит или выключит термостат.



Вердикт



Довольно качественная и не дорогая вещь, массивная. Термостат прост в установке и настройке. Для комфорта как минимум необходимо установить в спальнях, в других же комнатах - по желанию. А в тех регионах, где отопление тарифицируется по потребленному количеству, или в загородных домах с собственными автономными бойлерными - необходимо установить на всех радиаторах в целяхэкономии денежных средств. Батареи питания можно менять не демонтируя сам термостат, это еще одно удобное свойство устройства.

z-wave.su

Какие бывают клапаны радиаторных терморегуляторов DANFOSS?

Регулирующие клапаны радиаторных терморегуляторов RА подразделяются на два типа: RА-N (для двухтрубных насосных систем отопления) и RА-G (для однотрубных насосных и двухтрубных гравитационных систем) 1).Клапан RА-N — клапан повышенного гидравличе-ского сопротивления с предварительной монтажной настройкой его предельной пропускной способности. Клапаны выпускают условным диаметром от 10 до 25 мм, прямые и угловые, никелированные. В номенклатуре компании «Данфосс» есть модификация клапана Ду = 15 мм RA-NCX с хромированным корпусом, который обычно применяется совместно с термоэлементами RAX в хромированном или цветном исполнении.

Клапаны RA-NCX используются в редких случаях, а клапаны RA-N Ду = 10 и 25 мм вообще не находят в России практического применения, поэтому они в настоящем пособии не представлены. Угловой горизонтальный и трехосевой клапаны используются, когда необходимо применить термостатический элемент со встроенным датчиком и трубопроводы, подводящие теплоноситель к отопительному прибору, прокладываются снизу. В номенклатуре компании «Данфосс» также имеется кла-пан RA-N Ду = 15 мм с патрубком для прессового соединения с медной трубой ø15х1 мм, который применяется в горизонтальных поквартирных системах отопления.Техническая информация по клапанам RA-N Ду  = 10 и 25 мм, RA-NCX и RA-N Ду = 15 мм для прессового соединения представлена в каталоге VD.53.P17.50 «Радиаторные термо-регуляторы и трубопроводная арматура для систем водяного отопления».Клапаны RА-N поставляются с красным защитным колпачком.

Основное преимущество клапанов Danfoss типа RA-N — удобство и точность настройки на требуемое гидравлическое сопротивление (пропускную способность). В клапанах, выпускаемых другими производителями, настройка подразумевает количество оборотов специального инструмента от положения «закрыто». При этом невозможно определить величину настройки визуально без нарушения существующего положения устройства. Она тоже не будет точной, так как неясно, сколько оборотов, например 3 или 3 ¼  . Наличие специального инструмента усложняет наладочные работы.

Внешне одина-ковые клапаны различных компаний имеют разные фиксированные настройки. При монтаже строители часто их путают и в дальнейшем не могут наладить систему отопления. Некоторые компании предлагают делать настройку не на терморе-гуляторе, а на запорном клапане, меняя количество оборотов его штока. Это неудобно, так как ведет к удорожанию работ и снижению точности настройки.

Устройство предварительной настройки представляет собой дросселирующий цилиндр, связанный с поворотной коронкой. Различные положения коронки и цилиндра соответствуют определенным значениям пропускной способности клапана терморегулятора. На коронке обозначены циф-ровые индексы положений настроечного элемента. Индексы настройки должны быть определены в ходе гидравлического расчета системы отопления и выставлены против сверления на корпусе клапана при выполнении монтажно-наладочных работ. Настройка производится без применения какого-либо инструмента.

Настроечное устройство скрывается под термостатическим элементом и при его блокировке оказывается недоступным для случайной перенастройки.В случае возможного засорения клапана при малых значениях предварительной настройки достаточно повернуть настроечную коронку до положения «N» (полностью открыт), и клапан промывается водой. После чего настройка возвра-щается в первоначальное положение.Значения предварительной настройки хорошо видны на коронке (легко настроить либо проконтролировать правильность проведенной настройки). Каждый клапан имеет 14 фиксированных настроечных значений (настройки от 1 до 7, N и шесть промежуточных положений).

RА-G — клапан пониженного гидравлическогосопротивления без устройства для ограничения его пропускнойспособности. Клапаны производятся условным диаметромот 15 до 25 мм с никелированным корпусом. Они также бывают прямые и угловые. В пособии не представлены клапа-ны RA-G Ду = 25 мм, так как не находят в России практического применения. Техническая информация по ним представленав каталоге VD.53.P17.50 «Радиаторные терморегуляторы и трубо-проводная арматура для систем водяного отопления». Клапаны RА-G поставляются с серым защитным колпачком. Клапаны RA-N и RA-G присоединяются к отопительным приборам с помощью резьбовых хвостовиков с накидной гайкой,а с трубопроводом — через муфтовый штуцер.

При необходимости в системах отопления может использоваться специальная версия клапанов RA-N — c наружной присоединительной резьбой или со штуцером для прессового соединения с медной трубой ø15х1 мм. Многие российские заводы производят отопительные приборы со встроенными клапанами терморегуляторов компании «Данфосс». Среди них московский завод «Сантехпром», выпускающий биметаллический радиатор «Сантехпром-БМН Авто» и конвекторы с кожухом серии «Сантехпром Авто»; ОАО «Механический завод» (г. Санкт-Петербург) — стальной панельный радиатор типа «Конрад-Термо»; завод «Радиатор» (г. Кимры) — стальной трубчатый радиатор типа «РС» и др. Конвекторы и стальные радиаторы оснащаются клапанами терморегуляторов как для двухтрубных, так и для однотрубных систем отопления.

Другие приборы со встроенными терморегуляторами предназначены только для двухтрубных систем. Клапаны терморегуляторов компании «Данфосс», встроенные в конструкцию отопительного прибора, по своему внутреннему устройству и гидравлическим характеристикам, как правило, сходны с клапанами отдельно устанавливаемых терморегуляторов RA-N и RA-G. Технические характеристики российских отопительных приборов с терморегуляторами приведены в паспортах заводов-изготовителей отопительного оборудования, в соответствующих материалах ООО «Данфосс», а также включены в базу данных программы «Данфосс С.О.» для расчета систем отопления на персональных компьютерах.

Основное преимущество клапанов Danfoss типа RA-G — высокая пропускная способность (RA-G Ду = 20 мм имеетKv =2,06 м3/ч при Хр = 2 °С). Это важно в однотрубных системах отопления для достижения оптимальных значений коэффициента затекания теплоносителя из стояка в отопительный прибор. Высокая пропускная способность получена за счет большой площади седла клапана и увеличенного рабочего хода штока (больше 30% при применении термостатического элемента с газоконденсатным заполнением по сравнению с термостатами, заполненными жидкостью). Данные клапаны —единственные с такой пропускной способностью, имеющие европейский сертификат качества EN215. Это связано с их способностью герметично перекрывать расход теплоносителя через отопительный прибор при превышении температуры в помещении на 2 °С больше расчетной. Кроме того, клапан представляет уникальную возможность с точки зрения обслуживания: его седло и конус, если потребуется, могут быть полностью заменены на месте (без демонтажа клапана).



danfoss.biz.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
