Новый измерительный прибор PFM 4000 — Danfoss
Скидка клиентам DANFOSS-VLT.RU на оборудование (от 10% до 45%) — Добавь к заказу!
[ 19.03.2009 ]Новый измерительный прибор PFM 4000
Прибор PFM 4000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения.
PFM 4000 состоит из вычислительного и измерительного устройств. Измерительный блок подключается непосредственно к клапану и позволяет измерять расход, давление и температуру. Полученные данные передаются по беспроводной связи на вычислительный блок.
PFM 4000 поставляется в двух версиях:
• PFM 4000 Standard с беспроводным Bluetooth соединением (дальность передачи до 20 м),
• PFM 4000 Multisource, с беспроводным радиосоединением (дальность передачи до 30 м, с возможностью увеличения до 300 м).
Основные особенности:
• Отдельные блоки для измерения и вычисления (наладчику нет необходимости находиться непосредственно возле клапана для проведения измерений).
• PFM 4000 Multisource применяется для измерения расхода, а также позволяет одному наладчику производить наладку пропорциональным методом.
• Полученные и расчетные данные могут быть легко скопированы на ПК, в том числе через беспроводное Bluetooth соединение.
• Многоязыковое меню.
• Специальное устройство измерительного блока позволяет удалить воду после измерения, т. е. избежать замерзания датчика давлния при использовании зимой.
• Запись данных (от 1 с до 24 ч. При этом вычислительный блок и измерительный могут быть не соединены).
• Удобное программное обеспечение (записанные данные могут быть экспортированы в Excel).
• Позволяет создавать и рассчитывать проекты по балансировке. Вернуться назад
www.danfoss-vlt.ru
Прибор PFM 4000, PFM 5000 для измерения перепада давлений и расхода
Прибор PFM 5000 Standard для измерения перепада давлений и расхода
Прибор PFM 5000 Standard предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения.
Прибор PFM 5000 Standard состоит из двух отдельных блоков: измерительного – для измерения перепада давлений, расхода и температуры, и вычислительный – для анализа и отображения информации.
Измерительный блок, чрезвычайно надежный в работе, заключен в прочный корпус. Внутри блока находится дифференциальный преобразователь давления для точной обработки данных.
По датчику давления автоматически корректируется значение расхода для различных сред, например для воды с добавлением антифриза в системах холодоснабжения.
При балансировочных расчетах прибор PFM 5000 Standard использует специальный метод расчета гидравлических сопротивлений в системе.
В основе принципа работы прибора PFM 5000 Standard лежат современные цифровые технологии, которые позволяют компенсировать погрешности измерения давления, такие как зависимость от температуры и нелинейность.
Измерительный блок имеет обводной байпас на своем входе для установки «нулевой точки» и повышения точности измерения малых перепадов давления, а также для выпуска воздуха из измерительных шлангов.
Прибор PFM 5000 Standard может подключаться к выносному датчику температуры через коаксиальный разъем. Датчик вставляется в один из ниппелей клапана, предназначенных для измерения давлений.
Память прибора PFM 5000 Standard содержит технические характеристики балансировочных клапанов Danfoss, а также клапанов других производителей.Прибор PFM 5000 Standard способен сбалансировать многостояковую систему отопления путем моделирования этой системы на основе по- казаний расчетов каждого стояка. Эта функция значительно сокращает время, необходимое для увязки всей системы.
Техническое описание PFM 5000 Standard
Паспорт PFM 5000 Standard
www.maxiarm.ru
Расходомер Danfoss PFM3000 | ЛАВЕНТ
Наконец-то дошли руки написать обзор про любимый расходомер от компании Danfoss — PFM3000. Как никак через месяц будет пять лет совместной работы. Правда, надо сказать, что за всё время это уже второй прибор. Первый частично не работает. Старость даёт о себе знать. 🙂 Очень уж жёсткие условия работы у расходомеров. То в холодную воду приходится окунуться, то в этиленгликоль, а зимой — так вообще под кипяток лезть. И очень жаль, что компания Danfoss сняла с производства этот расходомер, удачная была модель. А последняя прошивка программного обеспечения вообще охватывает почти всю линейку балансировочных клапанов не только от Danfoss, но и от других производителей.

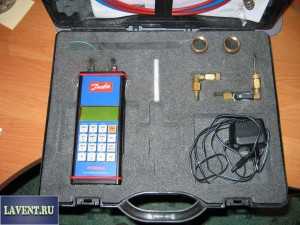

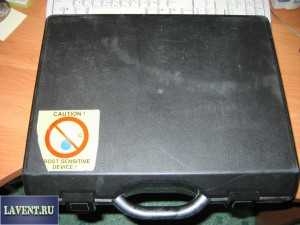

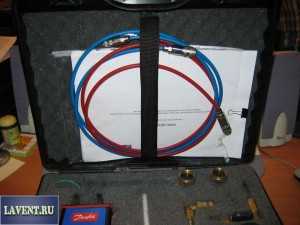

Итак, Danfoss PFM3000. Прибор поставляется в удобном кейсе из небьющейся пластмассы. Хороший материал, ибо не раз чемодан падал с подмостей. Ничего, как новенький. В кейсе находится прессованый поролон, в котором плотненько уложен сам прибор и все аксессуары. С внутренней стороны крышки отсеки под бумаги и резиновая лямка за которую очень удобно уложить шланги.

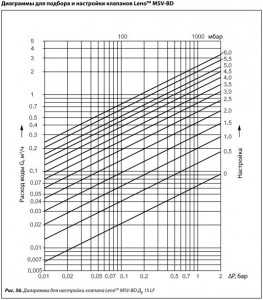

Расходомер основан на измерении перепада давления на балансировочном клапане, в котором установлена шайба с тарированным отверстием. Каждый производитель балансировочных клапанов выпускает диаграммы с зависимостью расхода жидкости от положения клапана и от перепада на нём.

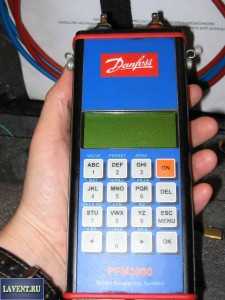

Соответственно, зная перепад на клапане (который и измеряет расходомер) и настройку балансира (по градуировке) можно узнать расход жидкости. Все диаграммы на каждый типоразмер балансировочных клапанов уже прописаны в прошивке PFM3000, поэтому для удобства измерения «умник» сразу производит пересчет в расход.О меню прибора чуть ниже, а пока продолжу описание. Danfoss PFM3000 — это довольно увесистый прибор. Когда берёшь его в руки сразу осознаёшь серьёзность его работы. 🙂 Корпус полностью металлический с двумя вставленными резинками по кругу сверху и снизу для противоскольжения. Выполнен корпус с защитой от брызг и к тому же (как показала практика) противоударным.

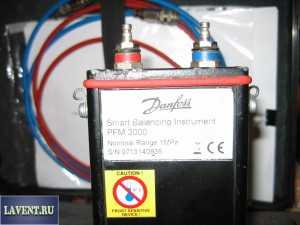

Именно датчики давления являются слабым звеном, так как эксплуатация, работа и хранение прибора ниже 0 градусов приводит к выходу их из строя. Попросту говоря оставшаяся вода в приборе замерзает. Об этом, кстати, красноречиво напоминает наклейка на задней стороне крышки. Там же указано максимальное давление измеряемой жидкости.

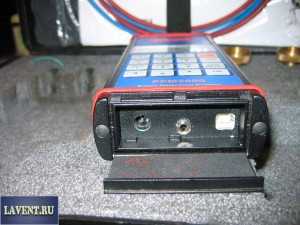

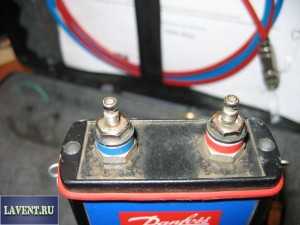

Снизу у прибора расположены разъёмы питания, соединения с компьютером и подключения датчика температуры. Датчик температуры так ни разу и не подсоединяли, по причине его отсутствия. 🙂

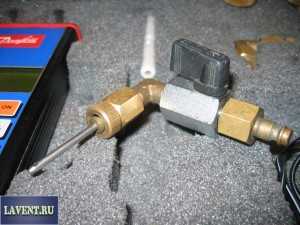

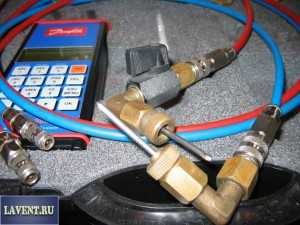

Для соединения с балансировочными клапанами необходимы измерительные иглы. Они вставляются в ниппеля балансировочных клапанов, прокалывая плотный слой резины. Надо сказать, что иногда приходиться прикладывать чрезмерное усилие для того, чтобы вставить иглу в ниппель. Одна игла с краном, вторая без. Помимо угловых игл, была одна прямая, но недолго. Сказалось чрезмерное усилие. 🙂

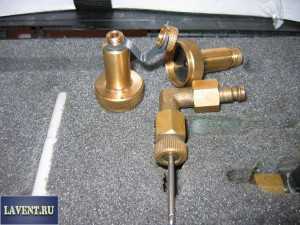

Среди аксессуаров в чемоданчике есть два переходника с ниппелями для соединения с обычными 3/4″ кранами. Они выручают в ситуациях, когда нет манометров, а давление узнать необходимо. Danfoss PMF3000 может работать в режиме цифрового манометра.

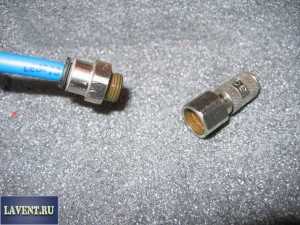

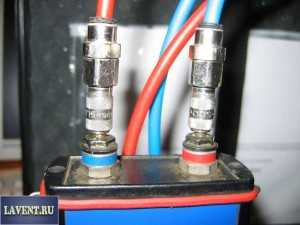

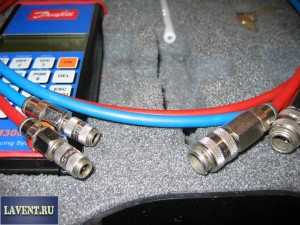

Шланги с обоих концов имеют быстросъёмные соединения. С одного конца к шлангам присоединяются иглы, с другого — сам прибор.

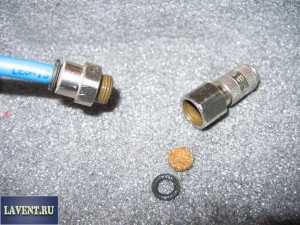

В быстросъёмных соединениях нашлось место и для фильтров-грязевиков. Они призваны защитить датчики давления от примесей в измеряемой среде. Если прибор перестал производить измерения и постоянно ругается на низкий перепад — значит пора менять фильтры. Фильтры эти, надо сказать, совсем не дешёвые, а вот менять их приходиться часто. Правда, если измеряемая среда достаточно чистая, то двух фильтров хватит на пару-тройку десятков измерений.

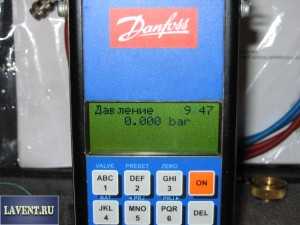

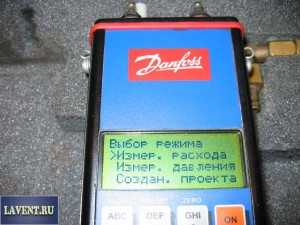

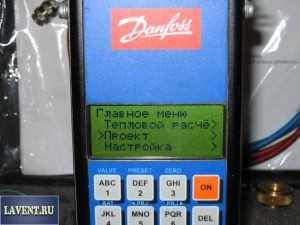

Вот и дошли до меню. Меню прибора выполнено достаточно грамотно, запутаться довольно сложно. На клавиатуре прибора есть клавиши отвечающие за показ заряда батареи, включение/выключение подсветки, быстрый выбор балансировочных клапанов, сброс на ноль датчиков давления, запись измерений.Включение прибора начинается с торжественной надписи о компании производителе и версии прошивки. Затем появляется главное меню.

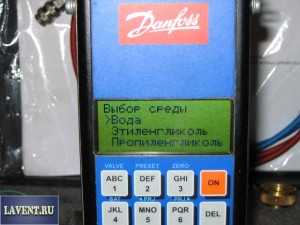

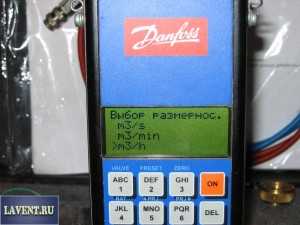

…и тип измеряемой среды

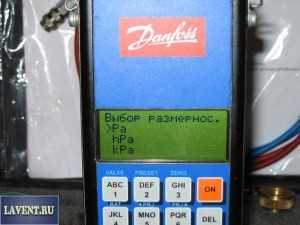

При измерении давления также в настройках можно выбрать единицы измерения.

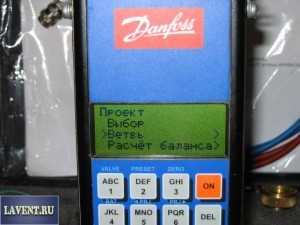

Прибор позволяет создать проект гидравлической сети с ветвями и произвести расчёт настройки балансировочных клапанов. Этим я никогда не пользовался, ибо можно надолго уйти в прибор и забыть зачем на объект приехал. 🙂
Гораздо проще сделать сначала преднастройку балансировочных клапанов исходя из гидравлической схемы, а затем проводить измерение расходов и окончательную увязку по веткам. Про балансировку я ещё напишу отдельный рассказ. А пока скажу о главном. Количество балансировочных клапанов в прошивке Danfoss PFM3000 просто зашкаливает. Правда, не на все балансировочные клапаны наденутся наши иглы. Для некоторых потребуется прикупить переходники. Но для большинства подойдут.

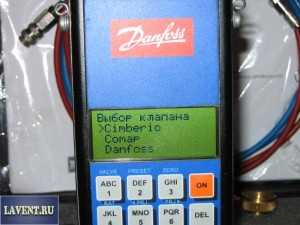

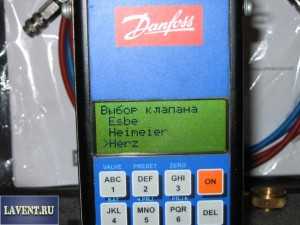

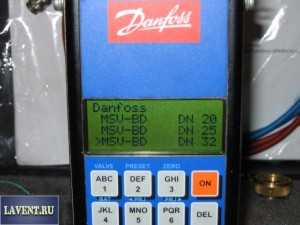

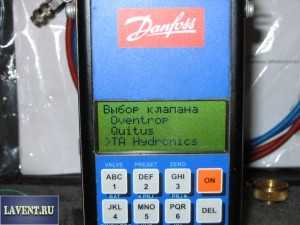

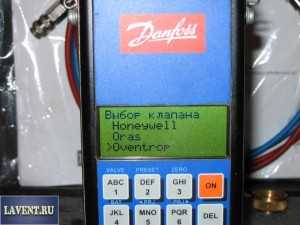

От каждого производителя представлены несколько типов балансировочных клапанов. А для каждого типа ещё и вся линейка диаметров.

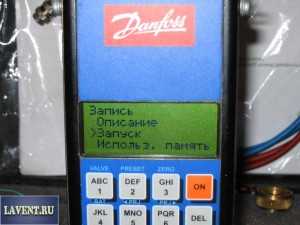

Расходомер также позволяет производить запись измерений с кратким описанием. Это удобно, если потом все записанные данные скидываются на компьютер для следующих этапов, будь то отчёт или проверка данных или мало ли для чего. 🙂

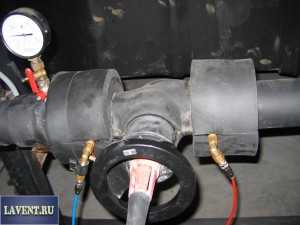

Подводя итог можно сказать, что этот прибор один из самых востребованных при наладке как систем теплоснабжения, так и систем холодоснабжения.Напоследок ещё пару «рабочих» фоток.
Надо сказать, что прибор этот не подлежит ежегодной поверке, так как не является средством для коммерческого учёта. Имейте это ввиду, если Заказчик с вас потребует свидетельство о поверке.
Удачи всем с балансировкой, и не забывайте, что верить никому нельзя — если не хочется. 🙂
P.S. Расходомер верой и правдой служит и по сей день (на 2017г.). И это несмотря на то, что в нашем прайс-листе уже представлены новые модели различных производителей.
lavent.ru
Новый измерительный прибор PFM 4000
Прибор PFM 4000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения.
PFM 4000 состоит из вычислительного и измерительного устройств. Измерительный блок подключается непосредственно к клапану и позволяет измерять расход, давление и температуру. Полученные данные передаются по беспроводной связи на вычислительный блок.
PFM 4000 поставляется в двух версиях:
• PFM 4000 Standard с беспроводным Bluetooth соединением (дальность передачи до 20 м),
• PFM 4000 Multisource, с беспроводным радиосоединением (дальность передачи до 30 м, с возможностью увеличения до 300 м).
Основные особенности:
• Отдельные блоки для измерения и вычисления (наладчику нет необходимости находиться непосредственно возле клапана для проведения измерений).
• PFM 4000 Standard для простого измерения расхода.
• PFM 4000 Multisource применяется для измерения расхода, а также позволяет одному наладчику производить наладку пропорциональным методом.
• Полученные и расчетные данные могут быть легко скопированы на ПК, в том числе через беспроводное Bluetooth соединение.
• Многоязыковое меню.
• Специальное устройство измерительного блока позволяет удалить воду после измерения, т. е. избежать замерзания датчика давлния при использовании зимой.
• Запись данных (от 1 с до 24 ч. При этом вычислительный блок и измерительный могут быть не соединены).
• Удобное программное обеспечение (записанные данные могут быть экспортированы в Excel).
• Позволяет создавать и рассчитывать проекты по балансировке.
Хотите узнать больше об измерительных приборах Данфосс? Свяжитесь с нами ( [email protected] ).
ЗАО «СИНТО», являясь крупнейшим партнером «Данфосс» в России, обеспечивает инжиниринг, поставку и сервисное обслуживание тепловой и промышленной автоматики, приводной техники и другого оборудования Danfoss.
К списку новостейwww.cinto.ru
