Цементно-стружечная плита — ЦСП, свойства, характеристики, применение
Цементно-стружечная плита — ЦСП, свойства, характеристики, применение
- Подробности
- Опубликовано: 04.02.2014 16:18
- Автор: Алексей Лукин (Prorab)
Среди листовых материалов применяющихся как в строительстве, так и в отделке нельзя обойти вниманием такую вещь как цементно-стружечная плита, или ЦСП. В отделке она конечно же не такой частый гость как ГКЛ или ГВЛ, но всё же и для неё порой находится применение.
Область применения цементно-стружечной плиты (ЦСП)
В строительстве ЦСП обычно служит материалом для опалубок, поскольку материал этот ровный, довольно прочный и при этом позволяет вести монтаж опалубки значительно быстрее чем при помощи обычных досок. В отдельных случаях строители используют фанеру, но при возведение чего-либо серьёзного без ЦСП уже просто не обойтись, поскольку используемая именно в строительстве плита толщиной 24 или 26 миллиметров выдерживает значительно бОльшие нагрузки чем любая фанера.

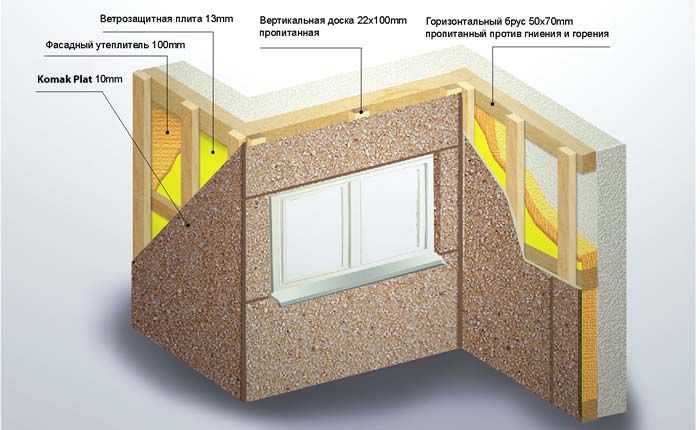

Также ЦСП используется при обшивке каркасных домов, при этом плита служит как связкой, так и облицовкой, которую правда, впоследствии нужно грунтовать и красить. Ну и в конце концов ЦСП можно обшивать обычные стены, либо перегородки – вместо тех же ГВЛ или гипсокартона. Тут уже зависит от того, как предполагается эксплуатировать помещение. Мне к примеру доводилось обшивать перегородки в казарме для сверхсрочников – уж не знаю, как они собирались проводить там свой досуг, но заказчик категорически настаивал именно на ЦСП, ни о каких гипсовых плитах он и слышать не хотел. Также приходилось облицовывать ЦСП баскетбольный зал, ну тут думаю понятно – баскетбольный мячик это вам не воздушный шарик, если хорошо прилетит, тут и три слоя гипсокартона или ГВЛ не спасут.
В целом же область применения ЦСП выглядит так:
Плита толщиной 8-12 мм – отделка внутренних стен;
8-20 мм – монтаж межкомнатных перегородок;
16-26 мм – настил пола;
14-26 мм – монтаж опалубки;
10-16 мм – кровельные работы, наружная отделка стен;
10-40 мм – монтаж домов из ЦСП.
Что из себя представляет ЦСП
Как уже понятно из названия, основные компоненты ЦСП это цемент (65% состава) и стружка (24%), добавки (2,5%) и вода (8,5%). Стружка понятно не цементная, а самая обычная древесная, двух видов – средняя и мелкая, как правило от хвойных деревьев. Изготавливается плита поэтапно, в три слоя: средний (внутренний) и два наружных, причём во внутренний слой идёт стружка средней фракции, во внешние – мелкой. Сперва стружка перемешивается с химическими (гидратационными) добавками, но пусть вас это не пугает – ЦСП не выделяет в атмосферу никакой вредной гадости. После смешивания в состав добавляется цемент марки 500 и вода. Окончательно плита формируется уже под прессом. После этого она нагревается до 90°С и в таких условиях твердеет 8 часов, окончательное затвердевание происходит уже в естественных условиях, не менее двух недель. Дальше уже в зависимости от партии: либо в стопку и на склад, либо на финальную обработку – шлифование. Разумеется, в отделке применяется именно шлифованная ЦСП.
Технические характеристики ЦСП
Размерный ряд цементно-стружечных плит производимых в России таков:
Плиты выпускаются шириной либо 1250 мм (старый, но до сих пор актуальный вариант), либо 1200 мм (современный стандарт). Но тем не менее, оба размера соответствуют ГОСТ, да и разница между старым и новым – пара лет. Ну может чуть больше. Для начала, посмотрим параметры «старых» плит, то есть шириной 1250 мм.
Длина: 2700 мм:
толщина 8 мм, вес плиты 36 кг; толщина 10 мм, вес 46 кг; толщина 12 мм, вес 55 кг; толщина 16 мм, вес 74 кг; толщина 18 мм, вес 81 кг; толщина 20 мм, вес 87 кг; толщина 24 мм, вес 112 кг; толщина 28 мм, вес 124 кг; толщина 30 мм, вес 138 кг; толщина 36 мм, вес 167 кг; толщина 40 мм, вес 185 кг.
Длина 3200 мм:
толщина 8 мм, вес плиты 43 кг; толщина 10 мм, вес 54 кг; толщина 12 мм, вес 65 кг; толщина 16 мм, вес 87 кг; толщина 20 мм, вес 108 кг; толщина 24 мм, вес 130 кг.
Ну и более стандартный размер, ширина 1200 мм.
Длина 2700 мм:
толщина 8 мм, вес плиты 35 кг; толщина 10 мм, вес 44 кг; толщина 12 мм, вес 52 кг; толщина 16 мм, вес 70 кг; толщина 18 мм, вес 78 кг; толщина 20 мм, вес 86 кг; толщина 24 мм, вес 105 кг; толщина 28 мм, вес 122 кг; толщина 30 мм, вес 130 кг; толщина 36 мм, вес 158 кг; толщина 40 мм, вес 176 кг.
Длина 3200 мм:
толщина 8 мм, вес плиты 41 кг; толщина 10 мм, вес 52 кг; толщина 12 мм, вес 63 кг; толщина 16 мм, вес 83 кг; толщина 20 мм, вес 104 кг; толщина 24 мм, вес 124 кг.
Также практически все отечественные предприятия по заказу могут сделать плиты других размеров, например длиной 3000 мм, 3600 мм и другие.
Полукруглые, утонённые и прочие кромки на ЦСП не предусмотрены, плита просто ровно обрезана со всех сторон. Дополнительные обработки антисептиком не требуются: плита не подвержена грибку поскольку антисептик изначально входит в её состав.
Приходилось слышать жалобы от граждан, мол обшил дом ЦСП, через год всё разбухло и начало выкрашиваться.
Также недовольство вызывают такие вещи как кривизна листов и неровность поверхности. Тому есть объяснение: это ЦСП явно не российского происхождения, скорее всего откуда-то из Азии. В Китае могут делать хорошие вещи, но далеко не всегда. Вот ЦСП например – не могут. Особенно если это какой-то левый комбинат, в котором про ГОСТ слыхом не слыхивали.
Наша, отечественная ЦСП воды не боится, и морозов тоже – при 50-кратном полном промерзании и оттаивании прочность плиты теряется лишь на 10%. А 50 раз – это ведь не один год, и даже не 10 лет, а поболее. Что касается правильности геометрии, то погрешности практически исключены: разность длин по диагонали составляет не более 0.2% длины листа. Иными словами, при размерах плиты 2700 х 1200, если замерить её по диагонали с одной стороны и увидеть результат 2954 мм, то длина соседней диагонали не должна быть длиннее/короче больше чем на 5 мм. Что вполне даже неплохо. Что касается поверхности плиты, то максимально допустимые неровности составляют 0.
Так что, если приобретать ЦСП не китайского, а нормального, отечественного производства, то подобных нареканий не будет. Я не стал указывать конкретного производителя, поскольку такого разброса показателей (как например в случае с гипсокартоном) у ЦСП нет.
Теперь пару слов о минусах.

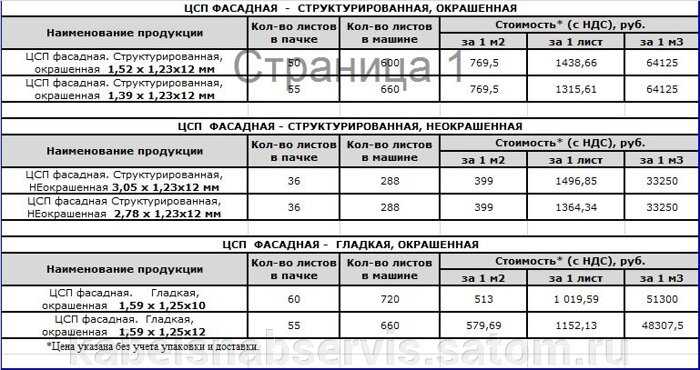

Во-первых, цена. Нельзя сказать что ЦСП сильно дешевый материал – примерно вдвое дороже чем тот же ГВЛ. С другой стороны, ГВЛ ну никак не подойдёт для внешней отделки дома, да вообще, как я уже говорил, области применения этих материалов сильно отличаются. Так что с ценой придётся смириться.
Во-вторых ЦСП довольно тяжёлая, цифры я уже приводил. И эти цифры могут привести в ужас, особенно листы толщиной от 16 мм и выше. Думаю понятно, что в одиночку работать с этим материалом практически невозможно, разве что с листами 8-10 мм, хотя и они тоже далеко не пушинки.
В-третьих данная плита не так проста в обработке как гипсовые – тут простым ножичком не обойдёшься. Да и ножовкой тоже. Только если на спор. И даже электролобзик не вариант: сперва замучаетесь пилки менять (даже на разрез поперёк может уйти до трёх пилок), а потом ещё и сам лобзик спалите.
Так что в бытовых условиях остаётся два варианта: либо угловая шлифмашинка (она же болгарка), только не с абразивным кругом по металлу, а с алмазным, сегментированным, либо ручная циркулярная пила (паркетка), с аналогичным алмазным кругом (по камню и бетону), хотя в принципе можно и обычным, по дереву. Правда, надолго его не хватит. Так что лучше всё-таки алмазным.
Каркас для ЦСП нужен тоже серьёзный, способный выдерживать большие нагрузки (см. вес плиты). Понятное дело, что ни о каких тонкостенных профилях не может быть и речи – только самые жёсткие, усиленные, да и то, исключительно при небольших высотах, таких как обшивка внутренних стен или перегородок. Если же высота обшиваемой стены выше 3-3.5 метров, то тут уже надо использовать либо брус (как минимум 50 х 50), либо прямоугольные трубы размером от 50 х 20.
Ну и напоследок – имейте в виду, что работать в закрытых помещениях будет крайне проблематично, так как при раскрое плиты пыли будет столько, сколько вы ещё возможно ни разу в жизни не видели.
Поэтому из того помещения где будет проводиться резка плиты надо заблаговременно убрать всё то, что потом будет жалко выбрасывать. Ну и само помещение по возможности изолировать от остальных – всё-таки в одной комнате проще прибраться чем во всём доме.
- Назад
- Вперёд
характеристики и применение для пола, отделки фасада, опалубки при строительстве фундамента
ЦСП – это продукция широкого строительного назначения, основу которой составляют два разнохарактерных компонента: цемент, имеющий минеральное происхождение, и стружка из древесины – натуральное органическое сырье.
Плиты совмещают в себе достоинства бетона и ДВП-изделий, демонстрируют большую прочность и абсолютную экологическую безопасность.
Не забудь поделиться с друзьями!
Содержание статьи
- Процесс изготовления
- Подготовка сырья
- Приготовление смеси и прессование
- Размеры листов
- Физические характеристики
- Вес
- Влажность
- Прочность
- Пожаробезопасность
- Морозостойкость
- Разновидности ЦСП
- Особенности применения
- Монтаж плит
- Внешняя отделка плит
- Стыки
Процесс изготовления
ЦСП-панели делают в несколько этапов, наиболее ответственным из которых является стадия подготовки сырья.
В состав композиционного продукта входят следующие составляющие:
- цемент, достигающий 65 %;
- древесная стружка, равная 24 %.
Для эффективного обволакивания двух видов компонентов вводят гидратационные, связующие наполнители в количестве, равном приблизительно 2 %. Вся рабочая смесь смачивается водой, массовая доля которой не должна превышать 9 %.
Подготовка сырья
На стадии подготовки сырья стружку измельчают и рассеивают на две фракции. Кусочки с меньшими размерами при изготовлении ЦСП-плит будут располагаться в наружных слоях, с большими параметрами – во внутренней сердцевине плиты.
Для обеспечения сохранности древесного сырья в течение длительного времени его пропитывают растворами алюминиевых солей и жидкого стекла. Обработка обеспечивает стойкость стружки по отношению к биологическому заражению, увеличение прочности волокон, которые выполняют армирующую функцию в составе композита.
Приготовление смеси и прессование
На следующем этапе стружку, раствор добавок и цемент нужно соединить и тщательно перемешать, добиваясь получения полностью однородной массы. Сделать это можно только с помощью специальных мешалок большой мощности, регулируемой интенсивностью вращения. Древесные кусочки не очень хорошо покрываются минеральной пудрой из цемента, поэтому иногда в смесь добавляют небольшую порцию мазута и индустриального (технического) масла.
По достижении абсолютной однородности смесь послойно укладывают в поддоны, которые водружают друг над другом и помещают под пресс. После воздействия высоким давлением сжатую цементно-стружечную массу, зафиксированную в формах защелками, перемещают в термические камеры, где проводят нагревание на протяжении одной рабочей смены.
Затем формы извлекают из камеры, возвращают опять под пресс, где снимают замковые зажимы. Сформировавшиеся ЦСП-листы для завершающего обретения всех эксплуатационных характеристик переносят в складские помещения, где выдерживают на протяжении 2 недель, периодически подсушивая воздушным потоком, нагретым до 100 °С.
На заключительном этапе плиты форматируют по размерам, упаковывают, отправляют в помещения хранения готовой продукции.
Размеры листов
Общегосударственный стандарт регламентирует подразделение материала по общим физико-механическим параметрам и размерам ЦСП-плит на 2 группы. Длина изделий составляет 3,2 и 3,6 м. В первой группе допускаются колебания параметра в ту или иную сторону на 3 мм, во второй группе – на 5 мм.
Стандартные значения ширины равны 1,2 и 1,25 м, тенденция в допустимых колебаниях параметра такая же. Погрешности в геометрических параметрах продукции 2-й группы всегда больше.
Толщина листов бывает различной:
- в одной категории она достигает 10 мм при минимуме 8 мм;
- в другой – 16 при минимуме 12 мм;
- в третьей – 28 при минимуме 18 мм;
- в четвертой – 40 при минимальной величине диапазона 30 мм.
Допустимые стандартом колебания толщины изменяют от 0,6 до 1,4 мм в первой группе ЦСП-плит и от 0,8 до 1,6 мм – во второй группе.
Регламентом оговорена строгая перпендикулярность пересекающихся сторон плит, нормированные размеры диагоналей, лимитированное отклонение от плоскости, равное для 1-й группы максимум 0,8 мм, для второй – максимум 1 мм.
Стандартом оговаривается количество изъянов, присутствие которых допустимо. Полностью исключается возможность наличия сколов на ЦСП-плитах, жестко регламентируется количество возможных пятен любого происхождения и вмятин. Требования, предъявляемые к изделиям с обозначением ЦСП-1, более жесткие, чем к продукции ЦСП-2. Расслоения, инородные включения, механические дефекты полностью исключены для всей линейки материалов.
Физические характеристики
Для оценивания эксплуатационных возможностей ЦСП-листов определяющее значение имеют физические параметры.
Вес
Планировать условия транспортировки, монтажа можно, зная значение веса ЦСП, который определяется размерами и плотностью изделий.
Минимальный удельный вес цементно-стружечных плит составляет 1100 кг/м3, максимальный – на 300 единиц больше.
В качестве примера: один лист плотностью 1300 кг/м3 и размерами 2700 х 1250 х 10 весит почти 44 кг (43,88).
Из этого очевиден вывод о том, что материал очень тяжелый. Один кубометр панелей будет весить почти полторы тонны. Покупатель должен основательно подготовиться к доставке и последующему использованию панелей с таким весом.
Влажность
Нормируемая влажность ЦСП равна 9 %, стандартом узаконены колебания значения на треть в сторону увеличения или уменьшения. Достаточно большая величина возможных отклонений обусловлена, по-видимому, особенностями структуры композита.
ЦСП-изделия при проведении контрольных испытаний за сутки могут увеличиваться в размерах по толщине на 2 %, что происходит вследствие поглощения влаги в количестве, которое может составлять 16 % от первоначальной массы листа. Этот фактор нужно учитывать при хранении плит и монтаже его на фасадной части дома, снаружи промышленных сооружений.
Прочность
Наличие в композите древесных волокон позволило придать материалу хорошие прочностные свойства. Так, максимальная прочность при изгибающих нагрузках у самого толстого листа составляет 12 МПа, у самого тонкого – 7 МПа. Если на плиту прилагаются растягивающие усилия, оцениваемые в 0,35 МПа, она не претерпит изменений. Поскольку прочность ЦСП-плит выше, чем у фанеры, их активно применяют для строительства опалубки.
Стандартом нормирована допустимая шершавость поверхности, которая для шлифованных панелей в 4 раза меньше, чем для нешлифованных. Для изготовления опалубки вполне можно приобретать плиты, не подвергавшиеся шлифованию. Отделку фасадов можно сделать красивой как с помощью шлифованной продукции, так и посредством монтажа ЦСП-плит с шероховатостью, прошедших дополнительную декоративную обработку.
Пожаробезопасность
Из химического состава и технологических особенностей производства логически вытекает высокая стойкость ЦСП-панелей к воспламенению, минимальная склонность, равная практически нулю, к распространению пламени.
В случае сильного нагрева цементно-стружечного материала существует мизерная возможность образования газов и дыма при горении. При этом токсичность выделяемых продуктов термического окисления очень мала.
Обратите внимание! Можно с уверенностью сказать, что ЦСП-плиты – пожаробезопасный материал.
Древесная стружка сама по себе горит замечательно, но в составе композита она пропитана насквозь минеральными средствами, окружена частичками портландцемента, что понижает пожарную опасность до нуля. Горючесть ЦСП-панелей в соответствии с общепринятой классификацией обозначается как Г1.
Морозостойкость
Одна из важных характеристик ЦСП-плит – морозостойкость. Впечатляет способность панелей, сделанных из смеси цемента и стружки, переносить морозы. Даже если отделка 50 раз за зиму претерпит размораживание, а затем замораживание (хотя такие частые перепады температур случаются крайне редко), то прочность покрытия понизится только на 10 %. ЦСП-пластины могут без проблем эксплуатироваться на улице на протяжении полувека.
Разновидности ЦСП
Производство плит ЦСП в России реализуется в промышленности около тридцати лет. За это время отечественные и зарубежные технологии видоизменялись, что привело к появлению на рынке новых похожих материалов, например, таких как:
- фибролит;
- арболит;
- ксилолит.
В состав фибролита входят цемент и столь тонкие древесные волокна, что их называют шерстью. Материал мягкий на ощупь, хорошо изолирует звук, обладает высокой прочностью и стойкостью к растрескиванию.
Арболит – смешанный композит, состоящий из цемента и древесной щепы, стружки, кусочков стеблей камыша и рисовой соломы. Материал не очень прочный, пригоден для возведения легких перегородок. В отличие от ЦСП-плиты, которая вполне применима для покрытия пола, арболит такой нагрузки не выдержит.
Особенность ксилолита – повышенная стойкость к воде, достигнутая благодаря введению в композитную массу цемента Сореля.
Ксилолитные панели можно класть на пол, укладывать на кровлю, располагать в любых местах, где возможно попадание большого количества воды.
Особенности применения
Цементно-стружечные панели можно укладывать на перекрытия, устанавливать в качестве перегородок или основных стен, обшивать каркасы домов, отделывать часть стен над фундаментом (цоколь). Известно применение ЦСП-плиты для пола вместо цементной стяжки. Материал отлично справляется с нагрузкой, к тому же обеспечивает тепловую изоляцию.
Монтаж плит
Для закрепления конструкций подходят оцинкованные гвозди винтообразной формы, при выборе длины которых следует учесть толщину листа и суммарные размеры пирога. Можно также использовать саморезные шурупы, под которые предварительно готовят отверстия.
В связи большой массой панелей особое внимание следует уделить соблюдению рекомендуемых расстояний между креплениями. Для этого целесообразно воспользоваться специальными таблицами, которые составлены с учетом значения толщины листа и местонахождения крепления.
Помимо фиксирования по периметру, на плитке обязательно делают промежуточные закрепления, обычно располагаемые в серединной части высоты. В промежутках ЦСП можно фиксировать вполовину реже, чем по краевым линиям.
Форматировать пластины можно обычными качественными инструментами, предназначенными для работы с материалами большой твердости.
Внешняя отделка плит
Шлифовать поверхностный слой не стоит, потому что это может привести к увеличению склонности к поглощению влаги. При стыковке стеновых конструкций может появляться потребность в выравнивании высоты, которое сделать несколько сложнее, чем при работе, например, с кирпичом. В таких ситуациях допускается применение любой шлифовальной машины, главное, чтобы величина зерен укладывалась до № 25, тогда повреждение конструкции не будет иметь место.
Для финишного оформления ЦСП поверхности обычно штукатурят и красят. Это снижает их способность поглощать влагу. Материал дольше служит, не крошится.
Стыки
При работе с ЦСП важно оставлять достаточное расстояние на стыках, которое внутри помещения должно составлять минимум 4 мм, снаружи – 8 мм. При игнорировании этого требования может происходить растрескивание шовных соединений. Достаточно большое пространство закрывают эластичным пластиком или герметиком.
Наружные места стыка иногда декорируют рейками или профилями из алюминиевых сплавов, внутри в местах стыка можно уложить специальный эластичный шнур.
При строительстве частных домостроений заказчики, желающие обеспечить строению максимальную пожарную безопасность, выбирают вариант проекта с изготовлением СИП-панелей из ЦСП-листов. При этом между двумя пластами, сделанными из смеси цемента и стружки, укладывают неорганический утеплитель минерального происхождения. Полученная конструкция демонстрирует прочность, экологичность, пожарную безопасность.
