Цмк 40 25: Канализационный насос ЦМК 40-25

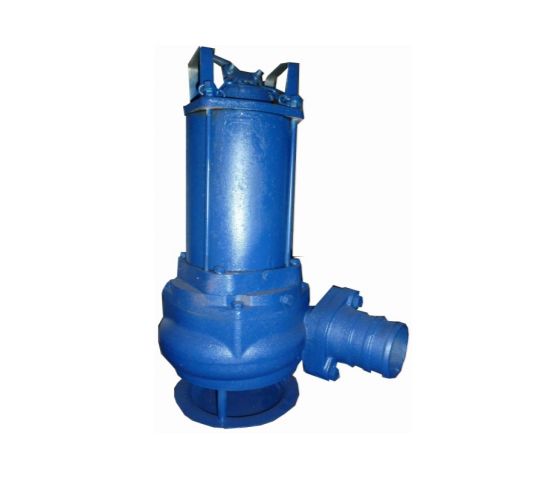

Канализационный насос ЦМК 40-25

Область применения для перекачивания фекальных стоков
Тип насоса  ЦМК
Модель  ЦМК 40-25
Подача, м3/час 40
Напор, м.в.с. 25
Мощность двигателя, кВт 5,5
Частота вращения, об/мин 3000
Напряжение питания, В 380
Габаритные размеры, мм 590х215х380
Масса, кг 57

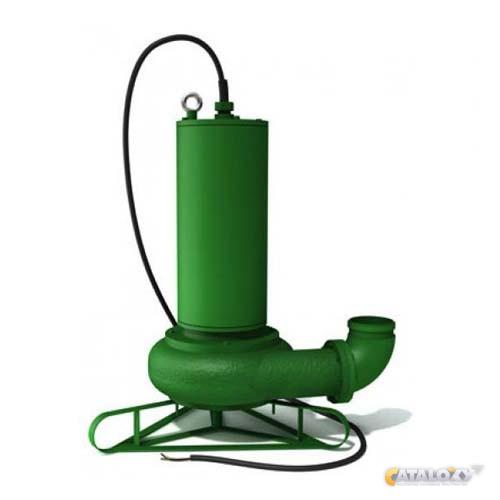

Насосы типа ЦМК — центробежные, моноблочные, одноступенчатые двухлопастные насосы, со встроенным герметизированным асинхронным электродвигателем с короткозамкнутым ротором; полного или частичного погружения.

Пример условного обозначения насосного агрегата типа ЦМК 40-25, где:

  • ЦМК — тип насоса – насос центробежный моноблочный канализационный;
  • 40 — подача (производительность), м3/ч;
  • 25 — наопр, м.



Назначение.

предназначены для перекачивания загрязненной воды, бытовых фекальных жидкостей и производственных сточных вод с температурой до +35 (45) гр. С, с кислотной активностью рН = 6 ÷ 8, плотностью до 2100 (2500) кг/м³, с содержанием твердых включений органического происхождения в виде соломы, органических отходов и т.п, кормовых отходов, объемной концентрацией до 6 %.

Применение.

Этот тип насосов используется в качестве передвижного средства для аварийной откачки сточных вод из колодцев канализации, подвалов, сборников, других объектов, а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации, но не предназначены для перекачивания жидкостей во взрыво-и пожароопасных условиях.

Климатическое исполнение и категория размещения электронасоса «У2» в соответствии с ГОСТ 15150-69.

Преимущества насосов. Высокая надежность, длительный срок службы, компактность, простота в обслуживании, простота в эксплуатации, высокий КПД = 0,8 (80%) насосов, применение высококачественных материалов для изготовления деталей насосов, применение новых типов рабочих колес, подшипников, уплотнений и т.д. Насос типа ЦМК устанавливается вертикально на твердое дно откачиваемого объекта. При песчаном или глинистом дне насос необходимо устанавливать на любого типа подставку или насос подвешивается на трос так, чтобы не касался дна и может работать в погруженном состоянии длительное время. Насос может работать в полупогруженном состоянии, т.е. электродвигатель находится над уровнем воды, но не более 10 минут. Рабочее положение насоса – вертикальное и он полностью погружен в воду, чтобы электродвигатель мог охлаждаться и насос не работает «всухую» и без охлаждения откачиваемой жидкостью.

Погружение производится с помощью троса для исключения растягивающих усилий на кабель питания, а установка на объекте может производиться как стационарно с жестким трубопроводом, так и мобильно с гибким.

Материал проточной части – чугун.

В этих насосах имеется масляная камера, которая не допускает проникновение влаги и с помощью ее производится отвод излишнего тепла от подшипников и двигателя.

Корпус насоса имеет кольцевой канал – это объем между корпусом насоса и статором электродвигателя. Проточная часть насоса выполняется более уширенной благодаря цилиндрическому корпусу с кольцевым каналом. Из гуммированного отвода перекачиваемая жидкость поступает в кольцевой канал, а далее в напорный патрубок с присоединительным рукавом, который находится в нижней части корпуса и направлен вертикально вверх. Процесс перекачивания жидкости происходит благодаря вращению центробежного рабочего колеса и создании внутри насоса центробежного поля за счет энергии электродвигателя.

Выходя из рабочего колеса, жидкость преобразует кинетическую энергию в потенциальную энергию давления, а далее под давлением перемещается в сторону нагнетания.
