Цкод расшифровка в бурении: ЦКОД — Ц — Нефтегазовые аббревиатуры — Нефтяники.РФ

Содержание

Клапаны обратные дроссельные для обсадных колонн типа ЦКОД, ЦКОДУ

Предназначены для оснащения низа обсадных колонн из труб по ГОСТ 632-80 диаметром от 114 до 426 мм с целью автоматического заполнения спускаемой обсадной колонны буровым раствором из скважины без перелива его из колонны на устье, выполнения функции кольца «Стоп» для посадки нижней и верхней разделительных пробок в процессе закачивания тампонажного раствора в колонну после его продавки.

Могут выполняться с присоединительной короткой треугольной резьбой, с трапецеидальной резьбой ОТТМ и ОТТГ по ГОСТ 632-80, а также резьбой Батресс по стандартам американского нефтяного института (API) и техническим условиям ТУ 14-157-47-97.

Клапаны типа ЦКОД устанавливаются в стволах скважин, с наклоном более 20°. Клапаны типа ЦКОДУ устанавливаются в вертикальных, наклонно-направленных и горизонтальных участках ствола скважины.

Технические характеристики

Условное обозначение

Максимальное

рабочее давление, МПа

Наружный

диаметр корпуса, мм

Внутренний диаметр корпуса мм, не менее

Диаметр

шара, мм

Масса

шара, кг

Высота клапана,

мм, не более

Масса клапана,

кг, не более

114

15

127±1,3

97,0

45

0,1

280

15,0

127

15

146±1,3

106,0

45

0,1

320

20,0

140

15

159±1,6

124,0

76

0,435

311

22,5

146

15

166±1,8

131,5

76

0,435

320

23,5

168

15

188±1,8

150,0

76

0,435

314

25,0

178

15

194±1,9

156,0

76

0,435

320

27,5

194

15

219±2,1

176,0

76

0,435

336

30,0

219

13

245±2,1

203,0

76

0,435

370

39,6

245

13

280±2,2

226,0

76

0,435

380

57,9

273

10

298±2,3

255,0

76

0,435

380

58,6

299

10

325±2,6

281,0

76

0,435

380

66,8

324

10

351±2,8

301,0

76

0,435

380

76,9

340

10

365±2,9

318,0

76

0,435

402

82,1

426

7,5

450±3,6

400,0

76

0,435

405

115


Цкод в бурении принцип действия


Клапаны обратные дроссельные типов ЦКОД

Клапаны обратные дроссельные типов ЦКОД (рис. 5.15) (ЦКОД-1 и ЦКОД-2) и ЦКОД-Т предназначены для непрерывного самозаполнения обсадной колонны промывочной жидкостью, предотвращения движения промывочной жидкости или цементного раствора из затрубья в колонну после ее цементирования, а также для упора цементировочной разделительной пробки.

Рис. 5.15. Клапаны обратные дроссельные: а – типа ЦКОД-1; 1 – корпус; 2 – кольцо нажимное; 3 – цементный стакан; 4 – шайба разрезная; 5 – диафрагма; 6 – втулка; 7 шар; 8 – ограничитель; 9 – мембрана; 10 – дроссель; б – типа ЦКОД-2; 1 – корпус; 2 – кольцо нажимное; 3 – шайба разрезная; 4 – диафрагма; 5 – кольцо упорное; 6 – шар; 7 – ограничитель; 8 – мембрана; 9 – дроссель

Основные параметры обратных клапанов типа ЦКОД (с треугольной резьбой) и типа ЦКОД-Т (с трапецеидальной резьбой типа ОТТМ) приведены в табл. 5.10 и 5.11

ЦКОД-114-1114451013329010
ЦКОД -127-1127  14633014,0
ЦКОД -140-114076 15935017,0
ЦКОД -146-1146  166 19,8
ЦКОД -168-1168  188 25,0
ЦКОД -178-1178 20198325325
ЦКОД -194-1194  216 32,2
ЦКОД -219-2219  24531839,0
ЦКОД -245-2245  27036557,2
ЦКОД -273-2273  29934058,6
ЦКОД -299-2299  32434566,3
ЦКОД -324-2324  35135076,5
ЦКОД -340-2340  365 82,0
ЦКОД -351-2351   37636586,4
ЦКОД -377-2377  40237096,0
ЦКОД -406-2406  432374105,0
ЦКОД -426-2426  451380115,0
Максимальное рабочее давление, МПа25,025,025,013,010,0
Условный диаметр обсадных труб, мм140146168245324
Наружный диаметр, мм159166188270351
Внутренний диаметр корпуса клапана, мм118,7124,7144,1220,0300,0
Диаметр шара, мм75,075,075,075,075,0
Высота клапана, мм360360360400400
Диаметр центрального отверстия, мм 707080120160
Масса, кг:      ОТТМ

      ОПТ

17,8

19,3

19,2

21,0

23,0

24,0

62

92

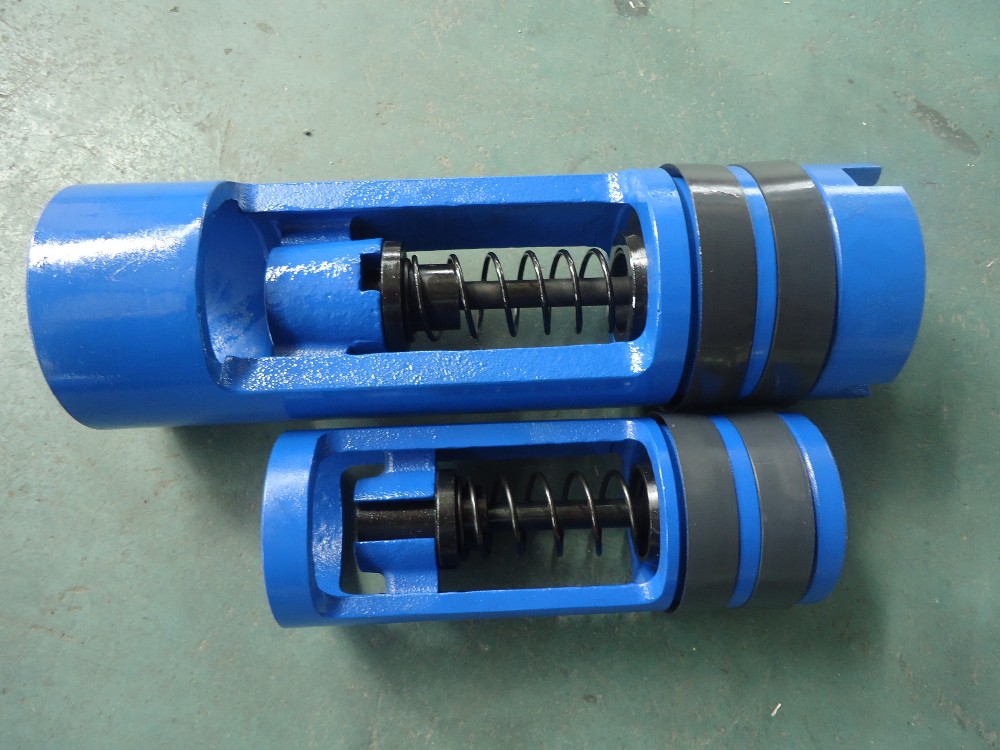

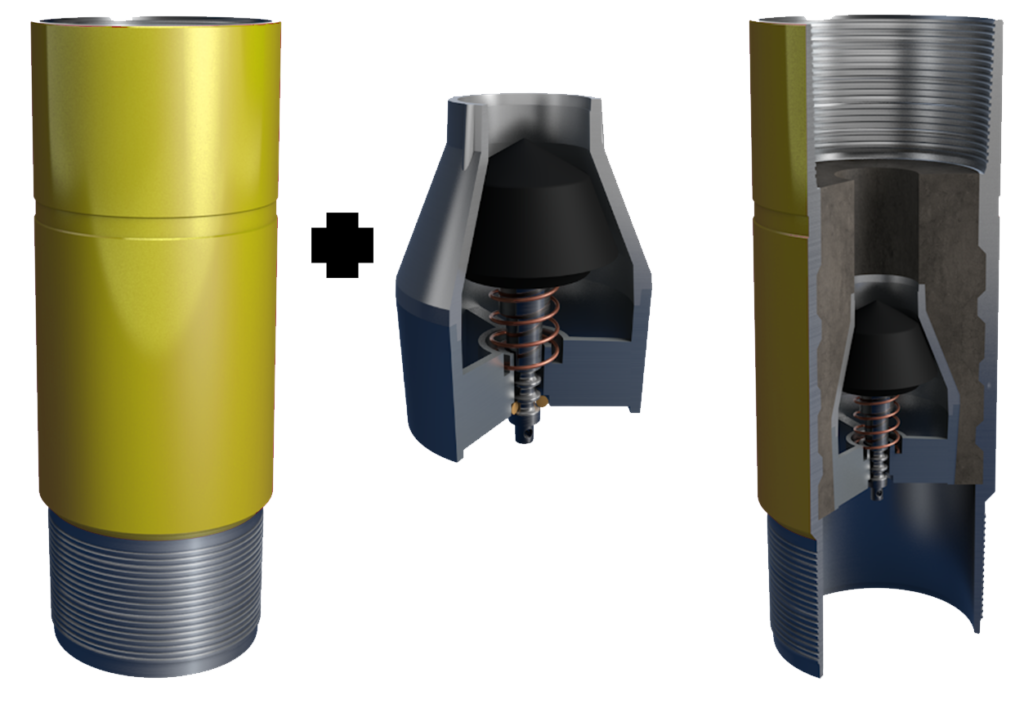

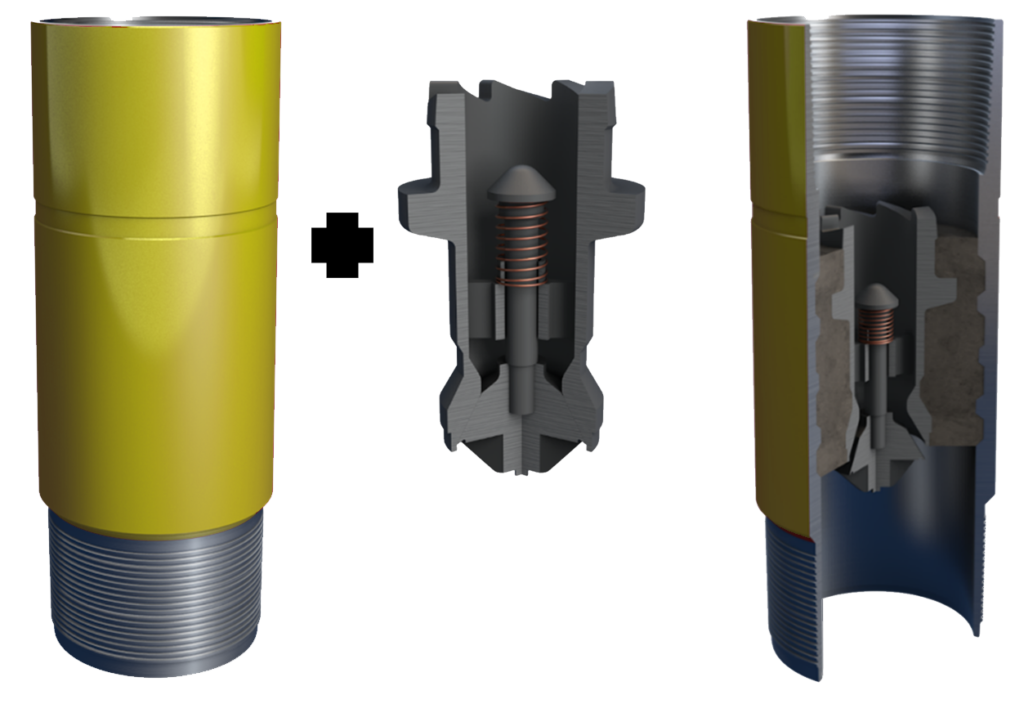

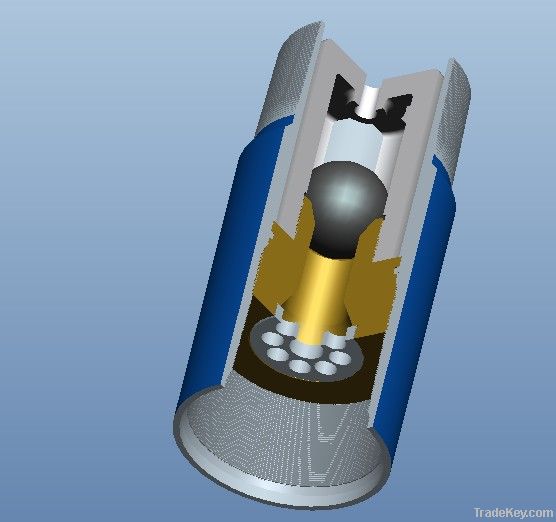

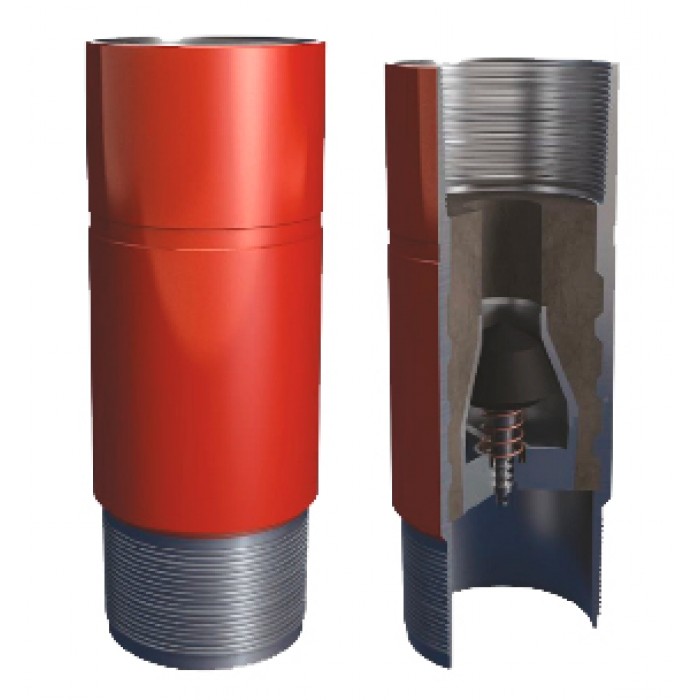

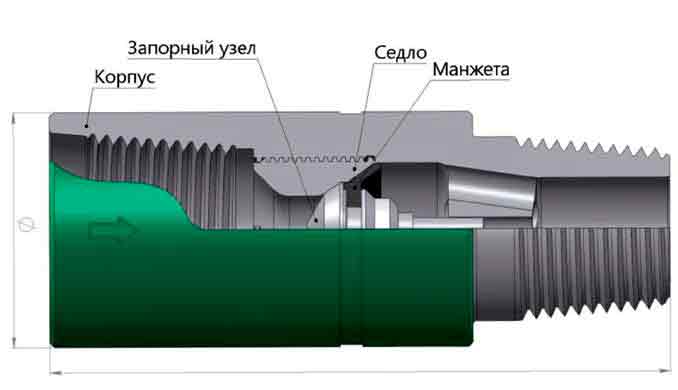

Обратные клапаны для обсадных колонн

Обратные клапаны применяют для предотвращения обратного движения раствора при цементировании, предотвращения флюидопроявления через внутренний канал труб и облегчения веса обсадной колонны труб при погружении ее в буровой раствор. Кроме того, применение обратного клапана способствует промывке и очищению затрубного пространства от забойного и обвального шлама.

Обратный клапан устанавливается в нижней части обсадной колонны над башмачным патрубком. Для различных условий спуска и цементирования обсадных колонн создано несколько разновидностей конструкции обратных клапанов, отличающихся принципом действия. По виду запорного шарнирной заслонкой, дроссельные и дифференциальные.

Клапаны обратные дроссельные типов ЦКОД и ЦКОД-Т предназначены для непрерывного самозаполнения обсадной колонны промывочной жидкостью, предотвращения движения промывочной жидкости или цементного раствора из затрубья в колонну после ее цементирования, а также для упора цементировочной разделительной пробки.

Клапан обратный дифференциальный типа КОД предназначен для перекрытия внутритрубного пространства и разделения цементного и бурового раствора при цементировании колонны обсадных труб в процессе строительства скважин на нефть и газ.

Технологическая оснастка

Башмак колонный типа БКМ

Башмак колонный предназначается для придания жесткости низа обсадных колонн и их защите при спуске в скважину.

Предназначен для оборудования низа обсадных колонн из труб по ГОСТ 632-80 диаметром от 114 до 426 мм с целью направления их по стволу скважины и защиты от повреждения при спуске в скважину.

Башмак колонный состоит из толстостенного стального корпуса и бетонной направляющей насадки. Конструкция башмака обеспечивает ему достаточную механическую прочность при спуске колонны и сравнительно легкое разбуривание. Он имеет одно центральное отверстие и несколько боковых. Размеры и форма исполнения низа корпуса и направляющей насадки башмаков исключают опасность посадки спускаемой колонны на практически любые уступы на стенках скважины и, по сравнению с зарубежными конструкциями, признаны изобретением.

Изобретением также признана отечественная технология подготовки башмаков к спуску в скважину, кратно снижающая хрупкость насадок.

Башмаки изготавливают с короткой треугольной или трапециидальными резьбами (ОТТМ и БТС — аналог резьбы Батресс), а также с высокогерметичным (газоплотным) соединением ОТТГ. Башмаки БКМ-102 изготавливаются с резьбовыми соединениями для гладких труб и гладких высокогерметичных труб НКМ.

Тип БКМ

Резьба

Условный диметр обсадных

труб, мм

Наружный диаметр башмака,

мм

Высота башмака,

мм

Диаметр центральног о отверстия,

мм

Масса башмака, кг

БКМ-102

Треуг. НКТ и НКМ

102

120

25

50

9

БКМ-114

Треуг. ОТТМ, ОТТГ, БТС

114

133

274

50

14

БКМ-127

Треуг. ОТТМ, ОТТГ, БТС

127

146

274

60

15

БКМ-140

Треуг. ОТТМ, ОТТГ, БТС

140

159

296

70

16

БКМ-146

Треуг. ОТТМ, ОТТГ, БТС

146

166

298

70

17

БКМ-168

Треуг. ОТТМ, ОТТГ, БТС

168

188

303

80

23

БКМ-178

Треуг. ОТТМ, ОТТГ, БТС

178

198

330

90

30

БКМ-194

Треуг. ОТТМ, БТС

194

216

350

100

40

БКМ-219

Треуг. ОТТМ, ОТТГ, БТС

219

245

360

110

50

БКМ-245

Треуг. ОТТМ, ОТТГ, БТС

245

270

378

120

53

БКМ-273

Треуг. ОТТМ

273

299

382

130

60

БКМ-299

Треуг.

299

324

385

150

73

БКМ-324

Треуг. ОТТМ

324

351

390

160

85

Скребки корончатые типа СК

Корончатые скребки типа СК названы так, исходя из формы, образуемой проволочными спирально оплетенными скребущими жгутами, выступающими за пределы цилиндрического корпуса и отогнутыми в радиальном направлении.

Этот тип скребков имеет существенное преимущество перед другими типами, заключающееся в том, что его скребущие элементы разрушают фильтрационную корку и снимают ее со стенок скважины только в процессе расхаживания обсадной колонны при ходе ее вверх по окончанию процесса спуска колонны. Благодаря этому свойству спуск колонны проходит без осложнений, вызываемых обычно образованием на колонне сальников из продуктов разрушения фильтрационной (глинистой) корки.

Таким образом, эффективность применения корончатых скребков проявляется в повышение надежности спуска колонн и сокращении затрат времени на спуск, в повышении качества цементирования скважин за счет увеличения плотности контакта цементного камня со стенками скважины, с которых предварительно снята фильтрационная корка. Кроме того, скребки улучшают условия вытеснения бурового раствора тампонажным за счет турбулизации восходящего потока жидкости. После затвердевания цемента скребки образуют с ним железобетон, упрочняя крепь и препятствуя ее растрескиванию и образованию длинных трещин и щелей, по которым мигрируют пластовые флюиды.

Наименование параметров

СК-146/190

СК-168/214

СК-178/245

Номинальный диаметр обсадной колонны, мм

146

168

178

Номинальный диаметр ствола скважины, мм

190…214

214…245

214…245

Количество U-образных пружин, шт

6

6

6

Габариты в свободном состоянии, мм:

260±10 200±10

300±10 200±10

300±10 200±10

ЦКОД, клапаны обратные дроссельные

ЦКОД (цементировочный клапан обратный дроссельный) применяется при цементировании вертикальных и наклонно-направленных скважин с целью предотвратить возврат цементного раствора в обсадную колонну после его продавки. Кроме этого ЦКОД предназначены для обеспечения самозаполнения спускаемой колонны буровым раствором и для посадки разделительных пробок в процессе закачивания цементного раствора в колонну.

Клапаны ЦКОД предназначены для оснащения низа обсадных колонн из труб по ГОСТ 632-80 диаметром от 114 до 340 мм с целью автоматического заполнения спускаемой обсадной колонны буровым раствором из скважины без перелива его из колонны на устье, выполнения функции кольца «стоп» для посадки нижней и верхней разделительных пробок в процессе закачивания тампонажного раствора в колонну и продавливания его в заколонное пространство, предотвращения обратного перетока тампонажного раствора из заколонного пространства в колонну после его продавки.

Для обеспечения полной гарантии эффективной и надежной работы клапанов типа ЦКОДМ следует ограничить отклонение оси скважины от вертикали (зенитный угол) в интервале установки клапана в пределах до 20°. Область применения универсальных дроссельных клапанов типа ЦКОДУ не ограничена величиной зенитного угла вплоть до горизонтального положения.

Наружный диаметр обратных дроссельных клапанов не превышает диаметр муфт обсадной колонны. Внутренний диаметр корпуса клапана на 4-6 мм больше диаметра долота, которым может понадобиться работать в оснащаемой обсадной колонне. Максимальное рабочее давление клапанов от 25 до 10 Мпа по мере возрастания условного размера клапана.

Клапаны обоих типов изготавливают с короткой треугольной резьбой или трапецеидальными резьбами (ОТТМ и БТС — аналог резьбы Батресс), а также с высокогерметичным (газоплотным) соединением ОТТГ.

Тип клапана

Резьба

Максимальное рабочее давление, МПа

Наружный диаметр, мм

Внутренний диаметр корпуса клапана, мм

Диаметр шара, мм

Высота клапана,мм

ЦКОДУ-102

НКТ, НКМ

25

120

87,9

45

275

ЦКОДМ-114

ЦКОДУ-114

Треуг. ОТТМ, ОТТГ, БТС

25

133

97,1

45

350

370

ЦКОДМ-127

ЦКОДУ-127

Треуг. ОТТМ, ОТТГ, БТС

25

146

108,6

45

362

380

ЦКОДМ-140

ЦКОДУ-140

Треуг. ОТТМ, ОТТГ, БТС

25

159

118,7

76

405

420

ЦКОДМ-146

ЦКОДУ-146

Треуг. ОТТМ, ОТТГ, БТС

25

166

124,7

76

420

ЦКОДМ-168

ЦКОДУ-168

Треуг. ОТТМ, ОТТГ, БТС

25

188

144,1

76

420

ЦКОДМ-178

ЦКОДУ-178

Треуг. ОТТМ, ОТТГ, БТС

25

198

156

76

398

420

ЦКОДМ-194

ЦКОДУ-194

Треуг. ОТТМ, БТС

25

216

172

76

395

425

ЦКОДМ-219

ЦКОДУ-219

Треуг. ОТТМ, ОТТГ, БТС

15

245

195

76

420

445

ЦКОДМ-245

ЦКОДУ-245

Треуг. ОТТМ, ОТТГ, БТС

15

270

220

76

420

445

ЦКОДМ-273

Треуг. ОТТМ

10

299

249

76

415

ЦКОДМ-299

Треуг.

10

324

274,5

76

405

ЦКОДМ-324

Треуг. ОТТМ

10

351

300

76

4

Турбулизаторы типа ЦТ

Особенность турбулизаторов типа ЦТ состоит в том, что их лопасти, закручивающие восходящий поток жидкости вокруг обсадной колонны, изготовлены из армированной кордом резины, достаточно эластичны, чтобы не оказывать заметных сопротивлений при спуске колонны, но достаточно жестки и прочны, чтобы отклонять восходящий поток жидкости по винтовой линии вокруг колонны и обеспечить повышение степени вытеснения бурового раствора тампонажным в затрубном пространстве скважины.

Оптимальное соотношение длины лопастей турбулизатора и угла наклона их к вертикальной оси, сочетание достаточной жесткости и упругости их, признанные изобретением, обеспечивают максимальную величину основного показателя качества.

Эксплуатационная эффективность использования турбулизаторов типа ЦТ обеспечивается повышением надежности спуска колонн и качества цементирования скважин, сводящего к минимуму загрязнение продуктивных горизонтов.

Наименование параметров

ЦТ-140/21 2-21б

ЦТ-146/21 2-21б

ЦТ-168/21 2-21б

ЦТ-168/24 5

ЦТ-178/21 2-21б

ЦТ-178/24 5

ЦТ-178/27 0

ЦТ-194/27 0

Наружный диаметр, мм

210

210

210

239

210

239

264

264

Внутренний диаметр, мм

142

148

171

171

180

180

180

197

Высота, мм

160

160

170

160

170

160

160

160

Масса, кг (не более)

3

3,5

4,5

4,5

5

5

5

6

Центратор пружинный, центратор обсадных колонн

Центратор пружинный предназначен для центрирования обсадных колонн при спуске и цементировании их в наклонно-направленных и вертикальных скважинах.

Использование центраторов позволяет снизить силы трения при спуске колонны, об

еспечить равномерную толщину вокруг спущенной колонны.

Наш завод выпускает 4 типа центраторов условных размеров от 114 до 340 мм:

  • типа ЦЦ-1 — упругие разъемные сборные центраторы с аркообразными планками — для центрирования обсадных колонн в вертикальных и слабоискривленных (до 15-20°) скважинах;
  • типа ЦЦ-2 и ЦЦ-4 — для центрирования колонн в вертикальных и наклоннонаправленных скважинах имеют жесткоупругую характеристику, причем жесткая часть характеристики обусловлена наличием, размерами и формой исполнения трапецеидального выступа.

Тип центратора

Наружный диаметр, мм

Внутренний диаметр, мм

Максимальная радиальная нагрузка, кН

Пусковая нагрузка, кН

Количество планок (ребер), шт

ЦЦ-120/146-1

211

123

5,23

3,2

4

ЦЦ-140/191-216-1

264

142

7,85

4,8

6

ЦЦ-146/191-216-1

270

148

7,85

4,8

6

ЦЦ-168/216-245-1

292

172

7,85

4,8

6

ЦЦ-178/245-270-1

330

182

7,85

4,8

6

ЦЦ-194/245-1

305

197

12

5

6

ЦЦ-219/270-1

345

222

10,45

5,4

8

ЦЦ-245/295-320-1

370

249

10,45

5,4

8

ЦЦ-2-140/216

264

142

12

5

6

ЦЦ-2-146/216

270

148

12

5

6

ЦЦ-2-168/216

292

172

12

5

6

ЦЦ-2-178/216

300

182

12

5

6

ЦЦ-4-178/245

305

182

12

5

6

ЦЦ-4-194/245-1

305

197

12

5

6

ЦЦ-4-219/270

345

222

13,5

7

8

ЦЦ-4-245/295

370

249

13,5

7

8

ЦЦ-4-324/395

450

330

18

9

10

ЦТЖ-146/216

212

148

4

ТатПром-Холдинг // Продукция // Оснастка обсадной колонны // Клапаны обратные цементировочные — ЦКОД, ЦКОДУ

Предназначены для оборудования низа обсадных колонн из труб по ГОСТ 632-80 с целью обеспечения непрерывного самонаполнения спускаемой обсадной колонны промывочной жидкостью и предотвращения обратного движения жидкости (цементного раствора) из затрубного пространства в колонну в процессе её цементирования. Применение обратного клапана позволяет вести спуск обсадной колонны с установкой шара над седлом клапана или без шара, что обеспечивает самозаполнение колонны промывочной жидкостью. Могут выполняться с присоединительной короткой треугольной резьбой, с трапецеидальной резьбой ОТТМ и ОТТГ по ГОСТ 632-80, а также резьбой Батресс по стандартам американского нефтяного института (API) и техническим условиям ООО «ТАТПРОМ-ХОЛДИНГ».
ПараметрЦКОДУ-102ЦКОДУ-114ЦКОДУ-146ЦКОДУ-168ЦКОДУ-178ЦКОДУ-245ЦКОДУ-324ЦКОДУ-426
Условный диаметр обсадной трубы,мм102114146168178245324426
Наружный диаметр, мм121133166188198270351451
Длина, мм275290360360325400405405
Рабочая температура, гр. С200200200200200200200200
Масса, кг101119,524,5306092158

Что такое Цементирование обсадной колонны скважины и тампонаж

Цементирование обсадной колонны — одна из самых ответственных операций, от успешности которой зависит долговечность и дальнейшая нормальная эксплуатация скважины.
Цементирование  — закрепление обсадной колонны на стенке ствола скважины и отсечение избыточных флюидов от попадания в ствол скважины посредством нагнетания цементного раствора по обсадной трубе и вверх по кольцевому зазору.
Это процесс закачивания тампонажного раствора в пространство между обсадной колонной и стенкой скважины.
Способ цементирования выбирают в зависимости от вида колонны, спущенной в пробуренный ствол (сплошной или хвостовика).


Рис 1. Схема этапов выполнения 1- циклового цементирования обсадной колонны:I — начало подачи цементного раствора в скважину, II — подача закачанной порции цементного раствора по обсадной колонне, III — начало продавки в затрубное пространство, IV — окончание продавки;
1 — манометр,  2 — цементировочная головка, 3 — верхняя пробка,  4 — нижняя пробка,  5 — цементируемая обсадная колонна,  6 — стенки скважины,  7 — стоп-кольцо, 8 — продавочная жидкость, 9 — буровой раствор, 10 — цементный раствор.

Одноступенчатое цементирование.
После окончания спуска сплошной эксплуатационной колонны в процессе подготовки скважины к цементированию:
  • колонну обсадных труб периодически расхаживают,
  • непрерывно промывают скважину для предотвращения прихвата колонны,
  • башмак ее устанавливают на 1-2 м выше забоя,
  • устье оборудуют цементировочной головкой,
  • закачивают расчетный объем цементного раствора.
Прокачав расчетное количество цементного раствора, отвинчивают стопорные болты на цементировочной головке и закачивают расчетное количество продавочного бурового раствора.
Как только заливочная (нижняя) пробка дойдет до упорного кольца — стоп, наблюдается резкий подъем давления, так называемый удар.
Давление повышается на 4 – 5 МПа.
Под его воздействием диафрагма, перекрывающая канал в нижней пробке, разрушится.
После разрушения диафрагмы раствору открывается путь в затрубное пространство.
Когда до окончания продавки остается 1 – 2 м3 продавочной жидкости, интенсивность подачи резко снижают.
Закачку прекращают, как только обе пробки (верхняя и нижняя) войдут в контакт, что определяется по резкому повышению давления на цементировочной головке.
В обсадной колонне под упорным кольцом остается некоторое количество раствора, образующего стакан высотой 15 – 20 м.
Если колонна оснащена обратным клапаном, можно приоткрыть краны на цементировочной головке и снизить давление.
На этом процесс цементирования заканчивается.
Краны на головке закрывают, и скважину оставляют в покое на срок, необходимый для твердения цементного раствора.
При цементировании неглубоких скважин с небольшим подъемом раствора за колонной в качестве продавочной жидкости применяют обычную воду.

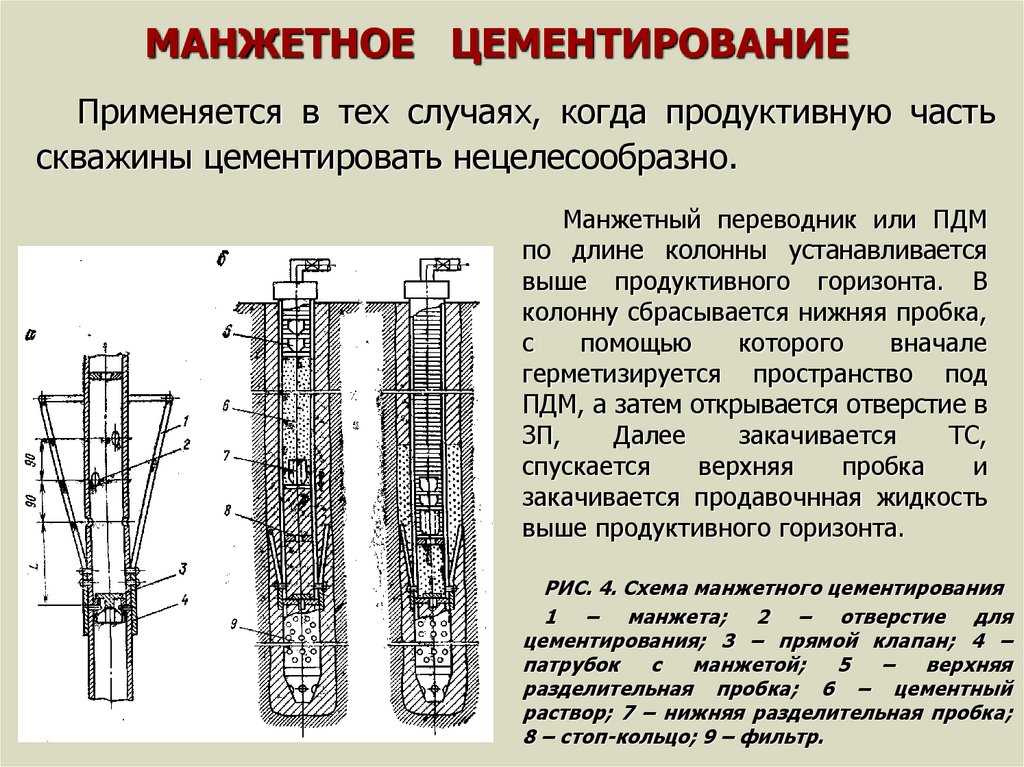

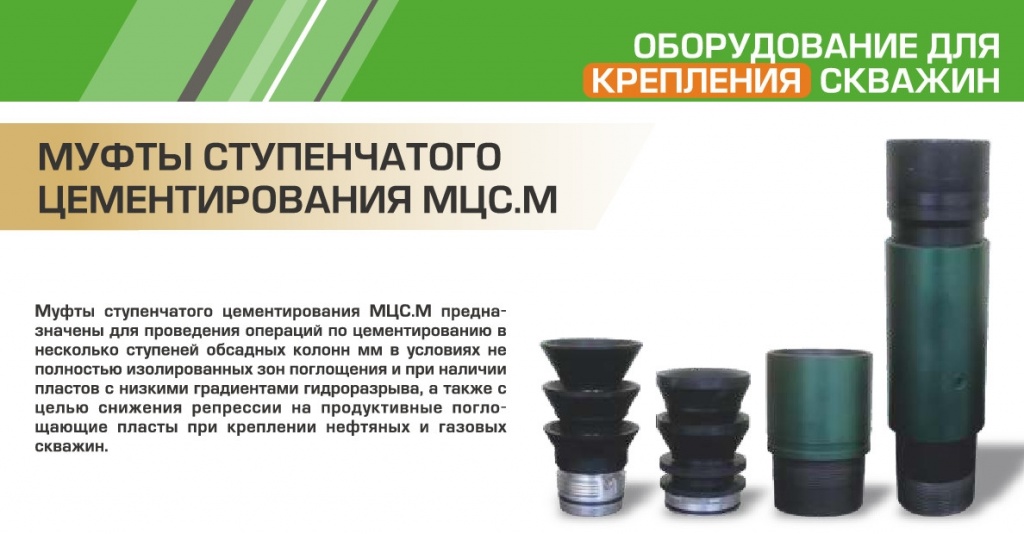

Многоступенчатое цементирование
Многоступенчатое цементирование — цементирование нескольких горизонтов (интервалов) пласта за обсадной колонной скважины с использованием соединений с отверстиями.
При этом, обсадная колонна на разных уровнях оснащена дополнительными приспособлениями (заливочными муфтами), позволяющими подавать тампонажный раствор в затрубное пространство поинтервально на разной глубине.

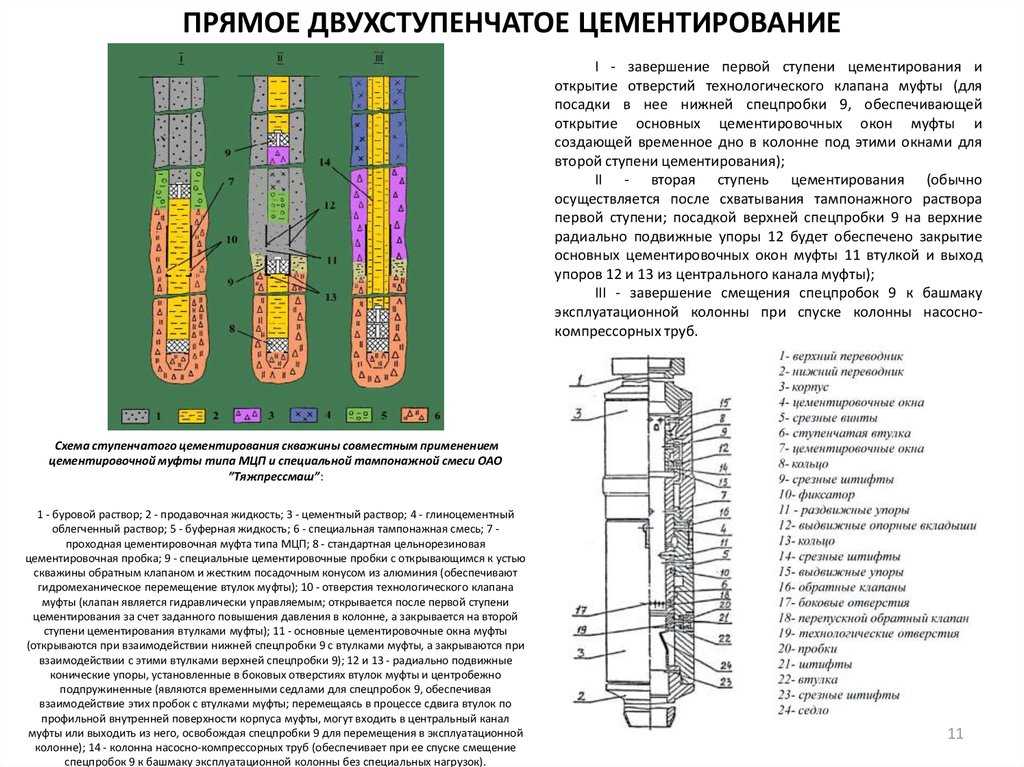

Распространено 2-ступенчатое цементирование — раздельное последовательное цементирование 2х интервалов в стволе скважины (нижнего и верхнего).

Преимущества в сравнении с 1 — ступенчатым:

  • позволяет снизить гидростатическое давление на пласт при высоких уровнях подъема цемента,
  • существенно увеличить высоту подъема цементного раствора в затрубном пространстве без значительного роста давления нагнетания;
  • уменьшить загрязнение цементного раствора от смешения его с промывочной жидкостью в затрубном пространстве;
  • избежать воздействия высоких температур на свойства цементного раствора, используемого в верхнем интервале, что позволяет эффективнее подбирать цементный раствор по условиям цементируемого интервала.

Рис. 2 Заливочная муфта для ступенчатого цементирования:
а — при цементировании первой ступени,  б — при цементировании второй ступени;
1 — корпус, 2 — верхнее седло, 3 — верхняя втулка, 4 — заливочные отверстия, 5 — нижнее седло, 6 — нижняя втулка

Для проведения 2-ступенчатого цементирования в обсадной, колонне на уровне, соответствующем низу верхнего интервала, устанавливают специальную заливочную муфту (рис. 2).

Подготовку скважины аналогична 1- ступенчатому цементированию.
После промывки скважины и установки на колонну цементировочной головки приступают к закачке 1й порции цементного раствора, соответствующей цементируемому объему 1й ступени. Закачав нужный объем цементного раствора, в колонну вводят верхнюю пробку 1й ступени, которая проходит через заливочную муфту (рис. 2, а).
Продавочной жидкостью вытесняют раствор в затрубное пространство.

После закачки объема продавочной жидкости, равного внутреннему объему обсадной колонны в интервале между заливочной муфтой и упорным кольцом, освобождают находящуюся в цементировочной головке нижнюю пробку 2й ступени.
По достижении заливочной муфты, пробка садится во втулку, резко понижая давление нагнетания, но под давлением смещает ее вниз, открывая сквозные отверстия в муфте (рис. 2, б). .

При использовании способа непрерывного цементирования, тампонажный раствор для цементирования второй ступени закачивают тотчас за нижней пробкой второй ступени.
2-ступенчатое цементирование с разрывом — после открытия отверстий в заливочной муфте возобновляют циркуляцию бурового раствора, а тампонажный раствор 2й ступени подают в скважину спустя некоторое время, к примеру, после схватывания раствора 1й порции.

Цементирование хвостовика.
После промывки ствола скважины на устье ее устанавливают цементировочную головку, в которую вставляют верхнюю секцию разделительной заливочной пробки.
Закачивают расчетное количество цементного раствора, который продавливают буровым раствором или водой.
Когда раствор будет продавлен в объеме, равном внутреннему объему бурильных труб, верхняя секция пробки войдет в нижнюю и перекроет отверстия кольца.
При этом давление в бурильных трубах резко возрастет.
Шпильки, удерживающие нижнюю секцию в переводнике, срезаются, и обе секции, как одно целое, перемещаются вниз по хвостовику до резкого подъема давления.
После этого колонну необходимо посадить на забой, и путем вращения инструмента по часовой стрелке освободить бурильные трубы с переводником от хвостовика и вымыть излишек цементного раствора.
Через 16-20 часов следует определить высоту подъема цемента за колонной, оборудовать устье скважины, испытать колонну на герметичность и перфорировать в интервале продуктивного пласта.
Заключительный этап процесса восстановления скважины методом зарезки и бурения 2го ствола — испытание эксплуатационной колонны на герметичность, перфорирование отверстий против продуктивного горизонта и освоение скважины (вызов притока нефти или газа из пласта).

Тампонаж
Тампонирование (цементирование) скважин  — технологический процесс упрочнения затрубного пространства и обсадной колонны от разрушающего действия горных пород и грунтовых вод.
В процессе цементирования заданный интервал заполняется раствором вяжущих материалов (цемента), который в состоянии покоя превращается в прочный непроницаемый камень.
Используется специальный тампонажный цемент — модификацию портландце­мента с повышенными требованиями к минералогическому составу клинкера.
В состав цемента введены добавки, замедляющие его застывание.

Технология цементирование включает 5 операций:

Цементирование скважин позволяет резко увеличить долговечность скважин и срок добычи безводной продукции.

Технология цементирования регламентируется:

При цементировании необходимо учитывать конкретные факторы:

Наиболее полное замещение промывочной жидкости происходит при турбулентном режиме — 98%, худшие показатели — при структурном режиме — 42% .

Способы повышения полноты замещения промывочной жидкости:

ЭЛЕВАТОРЫ КОРПУСНЫЕ КМ ООО «ЗАВОД ЮГМАШ»

ООО «Завод ЮГМАШ» информирует Вас о том, что на бирке элеватора нашего завода маркировка производится точечным  методом с изображением нашего логотипа.

Предназначены для захватывания и удержания на весу колонны бурильных или обсадных труб с прямым седлом, диаметром от 60 до 426 мм ., при спускоподъемных операциях во время бурения нефтяных и газовых скважин, в умеренном и холодном макроклиматических районах (район I 2 ) по ГОСТ 16350–80.

ОПИСАНИЕ КОНСТРУКЦИИ

Основными деталями элеватора являются корпус 1 и створка 3, изготовленные из стальных поковок (рисунок 1).

В левой части корпуса находится защелка 11, удерживающая створку в закрытом положении. На створке шарнирно укреплена рукоятка 10, при опускании и повороте которой «на себя» открывается защелка и створка элеваторов.

В верхней части корпуса элеватора имеется расточка под муфту трубы, которая исключает возможность выхода трубы из элеватора в случае неплотного закрытия створки. Предохранители штропов 6, установленные в проушинах элеватора, обеспечивают свободный ввод штропов в проушины и предотвращают выпадение их в процессе работы. Для вывода штропов из проушин предохранители штропов поворачивают вокруг оси.

Рисунок 1.

Элеватор типа КМ: 1 — корпус; 2 — пружина замка, 3 — створка; 4 — пружина рукоятки, 5 — пружина предохранителя штропов, 6 — предохранитель штропов; 7 — ось предохранителя штропов; 8 — ось створки; 9 — ось рукоятки; 10 — рукоятка; 11 — защелка; 12 — ось защелки.

ОБОЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

ОБОЗНАЧЕНИЕ И РАСШИФРОВКА













Тип элеватора (КМ – корпусный модернизированный)Условное обозначение элеватора включает:

  • Условный диаметр захватываемой трубы, в мм.
  • Тип захватываемой трубы:
  • без букв – бурильные трубы с внутрь высаженными концами и обсадные;
  • Н – бурильные трубы с наружу высаженными концами;
  • ПН – бурильные трубы с приварными замками с наружной высадкой;
  • ПВ – бурильные трубы с приварными замками с внутренней высадкой;
  • Н/НП – бурильные трубы с наружу высаженными концами и с приваренными соединительными концами с высадкой наружу;
  • ПК — бурильные трубы с приваренными замками с комбинированной высадкой;
  • ПК-У — бурильные трубы с приваренными замками с комбинированной высадкой из стали группы У;
  • НП — бурильные трубы с приваренными соединительными концами с высадкой наружу;
  • П/НП – бурильные трубы с приваренными соединительными гладкими концами и с приваренными соединительными концами с высадкой наружу;
  • Л – легкосплавные бурильные трубы.
  • Грузоподъемность максимальная, кН (тс)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Шифр элеватора

Грузо-подъем-ность, кН (ТС)

Условный диаметр захваты-ваемых труб, ММ.

Диаметр расточки , ММ.

Габаринтые размеры, ММ

Масса, КГ.

L

B

H

КМ60-125
КМ60Н-125
КМ60ПН-125
КМ73-125
КМ73ПВ-125
КМ73ПН-125
КМ73Н/НП-125

1250 (125)


60

73

63
63/71
63/68
76
76/79
76/85
76/86

610

225

250

67,0
66,0
65,5
63,0
63,0
62,0
62,0

КМ89-125
КМ89ПВ-125
КМ89ПН-125
КМ89н/НП-125
КМ102-125
КМ102ПВ-125
КМ102ПН-125
КМ102Н-125

1250 (125)


89

102

92
92/94
92/101,5
92/102
106
106/110,5
106/118,5
106/118

645

250

250

81,5
81,0
80,5
80,5
77,5
77,5
75,5
75,5

КМ114-140
КМ114Н-140
КМ114НП-140
КМ114ПН-140
КМ114ПК-140
КМ114ПК-У-140
КМ127-140
КМ127НП-140
КМ127ПН-140
КМ127ПК-140
КМ127НК-У-140
КМ129Л-140

1400 (140)


114

127

129

118
118/131
118/127
118/131
118/123
118/131
131
131/142
131/148,5
131/134
131/148,5
133

670

295

260

94,0
91,0
92,0
91,0
93,0
91,0
89,0
86,0
84,0
88,5
83,5
89,0

КМ89-200
КМ89ПВ-200
КМ89ПН-200
КМ89Н/ПН-200
КМ102-200
КМ102ПВ-200
КМ102ПН-200
КМ102Н-200

2000 (200)


89

102

92
92/94
92/101,5
92/102
106
106/110,5
106/118,5
106/118

710

255

310

120,5
120,0
118,5
118,5
116,5
111,5
113,5
113,5

КМ114-250
КМ114Н-250
КМ114НП-250
КМ114ПН-250
КМ114ПК-250

КМ114ПК-У-250

2500 (250)

114

118

118/131
118/127
118/131

118/123

118/131

760

330

320

155,0

151,0

152,0

149,0 144,0

150,0

КМ127-250
КМ127НП -250
КМ127ПН-250
КМ127ПК-250
КМ127ПК-У-250

2500 (250)

127

131
131/142
131/148,5
131/134
131/148,5

760

330

320

149,0
144,0
141,5
146,5
141,5

КМ140-170
КМ140Н-170
КМ146-170
КМ146 П/НП-170

1700 (170)

140

146

144
144/158
150
150/162

755

325

290

131,0
127,0
128,0
125,0

КМ168-170
КМ168 П/НП-170
КМ178-170

1700 (170)

168
168
178

172
172/184
182

780

345

290

134,0
129.0
129.0

КМ140-320
КМ140Н-320
КМ146-320
КМ146П/НП-320
КМ168-320
КМ168П/НП-320
КМ178-320

3200 (320)

140

146

168

178

144
144/158
150
150/162
172
172/184
182

800

340

350

193,0
188,0
189,0
185,0
177,0
171,0
171,0

КМ194-320
КМ219-320

3200 (320)

194
219

198
224

850

390

350

261,0
237,0

КМ245-320
КМ273-320

3200 (320)

245
273

250
278

900

435

350

295,0
265,0

КМ299-320
КМ324-320

3200 (320)

299
324

304
331

1020

475

350

340,0
310,0

КМ340-320
КМ351-320

3200 (320)

340
351

347
358

1070

510

350

363.0
352,0

KM377-320

3200 (320)

377

384

1100

535

350

395,0

KM426-320

3200 (320)

426

434

1180

617

350

442,0



Практическое занятие №3. Тема: 1 Породоразрушающий буровой инструмент.

Цель работы: Изучение ПБИ режуще — скалывающего типа (пикообразные)

Оборудование: Долота, ГТН

Ход выполнения работы:

1.Краткое объяснение преподавателем общих сведений о РС.

2.Самостоятельное чтение материала №3.

3.Изучение конструкции долот на макетах и образцах.

4.Самостоятельное заполнение таблицы.

Теоретический материал 3:

Пикообразные долота

Рис 3.6 Перовой пикобур

Пикообразные долота были первым породоразрушающим инструментом, применявшимся при вращательном буренииВ настоящее время пикообразные долота потеряли свое значение как породоразрушающий инструмент для нефтяных и газовых скважин, но применяются как вспомогательный инструмент для расширения ствола скважины и разбуривания цементных пробок, металлических деталей низа обсадных колонн, а также для проработки забоя перед проведением ловильных работ по удалению мелких предметов из скважины. За исключением профиля рабочей поверхности пикообразные долота конструктивно не отличаются от лопастных. Выпускаются они диаметром от 98,4 до 444,5 мм. В разведочном бурении при проходке мягких вязких пластичных пород нашли широкое применение плоские пикообразные пикобуры ПКО, эллиптические (рисунок 3.5) и перовые пикобуры (рис 3.6).

Рисунок 3.5- Эллиптические пикобуры

Как вспомогательный технологический инструмент при проходке нефтяных и газовых скважин применяются два типа цельноштампованных пикобуров: ПЦ и ПР. Пикобур типа ПР (рисунок 3.7) отличается от пикобура ПЦ тем, что боковые кромки лопасти усилены вооружением из твердосплавных пластин и цилиндрических твердосплавных зубков. Состоит из полого округлого корпуса, с ниппельной резьбовой головкой, лопасти из стали марки 40 с термообработкой. Рабочая грань лопасти, армированная твердосплавными пластинками, заострена под углом 900 в виде пики. Набегающие грани изготовлены с заострением с обратным углом, на этих гранях сделаны пазы для твердосплавных пластин, закрепляемых чугунным припоем. Промежутки поверхности между пластинами, а также между твердосплавными штырями на калибрующей грани наплавляются релитом.

Рисунок 3.7 — Пикобур типа ПР

Корпус пикобура снабжен двумя боковыми промывочными каналами, направляющими струю бурового раствора из внутренней полости долота на периферию забоя. Пикобур ПР предназначен для расширения и проработки ствола скважины

Пикобур ПЦ служит для разбуривания цементных мостов и стаканов с обратным клапаном ЦКОД. Пикобур ПЦ отличается от описанного пикобура ПР только тем, что не имеет армирования на боковых гранях лопасти. Это делается для предотвращения повреждений обсадных колонн.

Лопастные долота истирающе-режущие с твердосплавным вооружением (дир)

Предназначены для бурения перемежающихся по твердости мягких с пропластками средней твердости абразивных МСЗ и средней твердости малообразивных С породах.

Долота типа ДИР для МСЗ пород выпускаются трехлопастными (рис 3.8), для пород С шестилопастными.

Рис 3.8Конструкция трехлопастного долота типа ДИР

1 — корпус; 2 — лопасти; 3, 4 — твердосплавные штыри; 5 — канал для промывки

В отличие от 2Л, ЗЛ и ЗЛГ долота ДИР не имеют изгиба лопастей и отличаются большей толщиной лопастей. Все три лопасти на рабочей кромке имеют каждая свой профиль. Одна из лопастей, условно назовем ее первой, перекрывает весь радиус долота, а вторая и третья имеют расчлененную форму, то есть разные длины гребней и впадин. Все лопасти в нижней части по периферии скошены под углом 45°. Рабочие кромки лопастей армированы штырями ВК-8В с большим вылетом над торцом лопасти. Этим обеспечивается прерывистость (гребенчатость) режущей кромки. Калибрующие грани лопастей армированы так же, как и у долот типа 2Л и ЗЛ.

Промежутки поверхности между штырями рабочей и боковой кромками лопастей наплавлены релитом. Передняя поверхности лопастей также армированы релитом типа ТЗ.

Шестилопастные долота оснащены тремя такими же рабочими лопастями и тремя короткими калибрующими (рисунок 3.9).

ДИР могут выпускаться с обычной схемой промывки и гидромониторной. При бурении в мягких вязких глинах долото ДИР работает в режиме резания, как обычное лопастное долото. При подсечении пропластков средней твердости в работу включаются твердосплавные штыри, разрушающие породы истиранием, фрезерованием. И.К. Масленниковым [3] считает, что в целом долото ДИР скорее всего фрезерующего, чем режущего действия. Долота шифруются так: например долото 3 ИРГ-215,9 МСЗ — это трехлопастное истирающе-режущее (ИР) долото с гидромониторной промывкой (Г) диаметром 215,9 мм для бурения в мягких с пропластками средней твердости абразивных породах.

Контрольные вопросы.

1 Назовите область применения пикобуров.

2 Чем отличаются долота ПР от долот ПЦ.

2 Назначение долот ДИР.

4 Сколько модификаций выпускаются долота типа ДИР.

5 Назовите шифр и размер долот ДИР.

промежуточная технология

Промежуточное продукты радиолиза воды обладают как сильными окислительными, так и сильными восстановительными свойствами. Поэтому радиационный метод для обезвреживания многих загрязняющих компонентов является эффективным и универсальным. Следует отметить еще одно обстоятельство: источники излучений, используемые в радиационной технологии, по своим физическим параметрам в принципе не могут вызывать так называемой «наведенной активности» в облучаемых системах. Системы радиационной безопасности достаточно хорошо отработаны и позволяют эксплуатировать радиационные установки без всякого вреда для обслуживающего персонала.[ …]

Технология ресурсосберегающая — производство и реализация конечных продуктов с минимальными расходами вещества и энергии на всех этапах производственного цикла (от добычи ресурса до сбыта про- мр™дукции) и с наименьшим воздействием на человека ™™и природные системы. При этом должны учитываться все расходы на промежуточных этапах производства на единицу производимой продукции или единицу ее эффективности.[ …]

При промежуточных значениях расхода сточных вод величину коэффициента неравномерности определяют интерполяцией. Величины коэффициентов неравномерности для производственных сточных вод колеблются в очень значительных пределах в зависимости от вида производства и технологического процесса изготовления промышленного продукта. При проектировании канализации величины этих коэффициентов следует принимать по аналогии с величинами коэффициентов неравномерности на существующих предприятиях (вначале их можно получить у технологов).[ …]

Современные технологии направлены, с одной стороны, на использование новых ресурсов, с другой стороны, на сокращение и утилизацию отходов. В идеале создаются технологические пирамиды, подобные природным трофическим пирамидам. Поэтому устойчивость технологических систем, как и природных экосистем, обеспечивается наличием разнообразия. Развитие технологической цивилизации прошло через несколько стадий. Начальной была малоспециализированная добыча и экстенсивное производство. Промежуточная стадия характеризовалась ростом эффективности переработки. Современная стадия, имеющая шанс перейти в устойчивую, отличается специализированным производством с высокой эффективностью использования и реутилизации ресурсов.[ …]

Современные технологии заготовки древесины на базе применения вал о ч но — п акетирую щих машин и механизированной обрезки сучьев на верхних складах уменьшают потери и загрязнение кроны при валке и трелевке. Особенно перспективен, с точки зрения сохранения фитомассы, метод заготовки, при котором во время валки деревья не касаются почвы и транспортируются на промежуточный склад в приподнятом над грунтом состоянии. При такой технологии создается возможность перенесения работ по заготовке сырья на верхние склады, что позволит существенно снизить трудовые и материальные затраты.[ …]

Малоотходная технология рассматривается при этом как промежуточная ступень при создании безотходного производства. Отмечается, что при малоотходном производстве вредное воздействие на окружающую среду не превышает уровня, допускаемого санитарными органами, но по техническим, экономическим, организационным или другим причинам часть сырья и материалов переходит в отходы и отправляется на длительное хранение или захоронение (Охрана окружающей…).[ …]

Малоотходная технология представляет собой промежуточную ступень безотходной и отличается от нее тем, что обеспечивает получение готового продукта с не полностью утилизированными отходами.[ …]

При модификации самой технологии в целях уменьшения атмосферных загрязнений можно исключить или изменить отдельные этапы производственного процесса или заменить один этап другим или включить новый этап. Предотвратить загрязнение атмосферы отходами промежуточных продуктов производства можно путем получения таких продуктов от другого поставщика; таким образом можно прервать производственный процесс, связанный с загрязнением атмосферы.[ …]

С точки зрения масштабов и места в технологии производства и очистки стоков окислительные каталитические методы чаше применяются в локальных очистных установках, в промежуточных процессах в сочетании с биоочисткой или при глубокой доочистке сточных вод.[ …]

Большую перспективу имеют комбинированные технологии, в которых утилизация отходов происходит попутно. Так, в Московском институте стали и сплавов и институте «Стальпроект» разработана технология высокотемпературного сжигания отходов на базе металлургического агрегата жидкофазного восстановления железа. Преследовалась прежде всего цель создать печь, которая позволит, минуя промежуточные технологические стадии, получать чугун без использования дорогостоящего кокса из недефицитных сырьевых материалов. В процессе испытания агрегата оказалось, что он может работать на любом углеводородном топливе и с успехом использоваться для сжигания твердых органических бытовых и промышленных отходов. При этом выбросы в атмосферу содержат в несколько раз меньше загрязнителей, чем на мусоросжигательных заводах, использующих зарубежные технологии. Такие предприятия нового поколения, работающие по малоотходной технологии, не только избавляют город от мусора, но и могут вырабатывать промышленный пар и горячую воду для теплоснабжения или получения электроэнергии (за счет утилизации тепла дымовых газов), а также получать металл, стройматериалы и другие ВМР.[ …]

Сами разработчики новейших водосберегающих технологий и очистки сбросов ЗВ заинтересованы в сбыте своей продукции. Однако они могут оказаться монополистами производства соответствующего оборудования. Поэтому на рынке водоохранных и водосберегающих технологий не всегда доступна относительно дешевая продукция. В подобной ситуации предприятия стоят перед выбором: или выплачивать высокие штрафные санкции, или сразу внедрять дорогостоящие технологии очистки сбросных вод вместо постепенного их совершенствования. Промежуточные» решения могли бы не только сохранить существующие объемы производства, но и создать у предприятий некоторый «запас средств» для последующего внедрения более совершенных технологий. В условиях России, когда в результате отраслевого перепрофилирования многих предприятий к выпуску соответствующей продукции подключаются организации, не имевшие ранее отношения к указанным технологиям, чрезвычайно важно проводить антимонопольную политику, чтобы не допустить взвинчивания цен на водосберегающее и водоохранное оборудование.[ …]

Гидроэкранный способ — разновидность струйной технологии. В этом способе расплавленный шлак через приемную воронку сливают в футерованный желоб. Там он струями воды, подаваемыми с торца желоба, разбивается на капли. Шлако-водяная масса с целью формирования равномерной пористой структуры выбрасывается на водоохлаждаемый экран, где происходит процесс вспучивания, затем на второй желоб, где дополнительно обрабатывается водой, и на второй экран. Полученный полупродукт попадает в приямок, где частично кристаллизируется, грейферным краном перегружается на промежуточный склад для полного охлаждения и окончательной кристаллизации. После промежуточного склада материал подвергают дроблению и сортировке, а затем отправляют на склад готовой пемзы. Рассев ёе ведется на Фракции 5-0, 10-5, 20-10 и 40-20 мм. .[ …]

В котлах-утилизаторах газы существенно охлаждаются, например промежуточные продукты получения аммиака — от 900-1500 до 180°С, сернистый газ в производстве серной кислоты — от 850-950 до 400-450°С, нитрозные газы в технологии азотной кислоты — от 800-850 до 160-170°С и Т.д.[ …]

Столь концентрированные стоки требуют применения специальных технологий их утилизации. Одна из них, предназначенная для извлечения и переработки белково-жировых примесей, предусматривает, что сток последовательно проходит через решетки, аэрируемые песколовки, приемный резервуар, напорный флотатор. Флотоконцентрат сгущают в центрифугах и центробежных сепараторах, предварительно пропуская его через плавители жира. Предусмотрена также подача горячей воды в центрифуги и сепараторы, пара и горячей воды — в промежуточные емкости.[ …]

Отходы обогащения образуются в одноименных процессах, которые обычно являются промежуточными между технологиями добычи полезных ископаемых и их глубокой химической, физикохимической или биохимической переработкой. Обогащение позволяет отделить значительную часть пустой породы и примесей, повысив в исходном сырье концентрацию ценных компонентов. Оно обычно применяется к рудному сырью.[ …]

Меры конструктивно-технологического характера включают разработку и применение технологий, обеспечивающих максимальное использование сырья, промежуточных продуктов и отходов производства по принципу безотходной или малоотходной технологии. К ним относятся также рекуперация растворителей, герметизация производственного оборудования и работа отдельных трактов в условиях разрежения, сокращение неорганизованных выбросов, замена сухих процессов мокрыми, применение бездымного, малодымного и малосернистого топлива и т. д.[ …]

В российском лесном хозяйстве имеются огромные неиспользованные резервы: внедрение безотходной технологии переработки лесосырьевых ресурсов (повышение ее до 95 %), увеличение технологической дисциплины промежуточного пользования (уход за молодняками, прореживание, проходные рубки, в целом рубки ухода), механизация рубок промежуточного назначения (в том числе оснащение их специальной кроноформирующей техникой и т.п.), рубки сосновых насаждений, вышедших из подсочки.[ …]

В ряде работ рассматриваются математические модели экологичности техпроцессов с различными схемами входных, промежуточных и выходных потоков. В качестве характеристик потоков принимаются не только массовые расходы вещества, но и его концентрации, температура, давление, расход тепла и другие физические параметры, связанные между собой балансовыми уравнениями. Методы моделирования производственных процессов оказываются полезными при решении задач оптимизации технологий по экологическим критериям.[ …]

В соответствии с проектом в целях перекрытия нескольких зон катастрофического поглощения и интервала газопроявления спускается промежуточная обсадная колонна диаметром 324 мм. По окончании бурения скважины до проектной глубины спуска этой колонны на устье скважины демонтируется вращающийся превентор. На его место устанавливается герметизатор специальной конструкции ГУС-324, разработанный и изготовленный Сев-кавнипигазом. Ствол скважины заполняется трехфазной пеной в интервале от устья до зоны катастрофического поглощения. Технология приведения системы «скважина-пласт» в равновесие перед спуском колонны такая же, как и при бурении. Низ колонны (диаметром 324 мм) оборудуется обратным клапаном типа ЦКОД. Периодически, через 8-10 ч пена (объемом 5-6 м3) в кольцевом пространстве между обсадной колонной и стенкой скважины заменяется новой порцией. Таким образом, спуск промежуточной колонны осуществляется в условиях депрессии с герметизированным устьем скважины.[ …]

В особенности это важно при изучении химического состава промышленных сточных вод, в которых в результате особенностей современной технологии кроме свободных ионов содержатся разнообразные комплексные неорганические и органические соединения. Последние в дальнейших процессах изменения состава сточных вод (при их нейтрализации на очистных сооружениях, при смешении с подземными водами и т. д.) могут разрушаться с образованием промежуточных и новых форм комплексных и простых соединений.[ …]

От энергии прорастания и способности прорастания зависит процесс осолаживания и качество солода (проросшего и высушенного зерна) — промежуточного продукта в технологии пивоварения.[ …]

Растениеводство Повышение эффективности использования растениями ресурсов климата и почвы: определение состава возделываемых культур (включая промежуточные и сидеральные), конструирование поликультур и сортосмесей, экологизация технологии их выращивания.[ …]

Данный способ, апробированный на скважинах Песчано-Уметского ПХГ, позволил выполнить проектные экологические требования спуска и цементирования промежуточной обсадной технической колонны (324 мм). После крепления промежуточных колонн на пробуренных по данной технологии скважинах межко-лонное давление отсутствует.[ …]

Переход от параметров машины Робера к соответствующим параметрам современных столовых машин осуществлялся на протяжении более 180 лет и определялся на промежуточных стадиях этого периода времени как соответствующими достижениями бумагоделательного машиностроения, так и технологии целлюлозно-бумажной промышленности.[ …]

Переработка первичного рудного сырья или вторичных материалов пирометаллургическими, т.с. связанными с появлением раскаленных материалов и расплавов, технологиями доминирует и в черной, и в цветной металлургии. При этом образуются целевые и нецелевые продукты. К первым относятся те, ради которых ведется процесс: товарные черные и цветные металлы или их сплавы, а также промежуточные продукты, в которых они концентрируются по ходу переработки. Нецелевыми продуктами являются пылевые и газовые выбросы, шлаки. Хотя они и не служат целью процесса, однако их появление в нем неизбежно.[ …]

Безотходное производство можно характеризовать всемерно возможной утилизацией образовавшихся в прямых технологических процессах отходов. Малоотходная технология представляет собой промежуточную ступень безотходной и отличается от нее тем, что обеспечивает получение готового продукта с не полностью утилизируемыми отходами. Отходы представляют собой побочные продукты промышленного производства, выделяющиеся в процессе производства основных видов продукции и характеризующиеся определенными физико-химическими свойствами. Отходы производства и потребления, пригодные для переработки в товарную продукцию, относятся к вторичным материальным ресурсам (ВМР). Ниже приводится расшифровка основной терминологии, используемой при рассмотрении безотходных технологий и вопросов, связанных с обработкой отходов.[ …]

На заводах по производству серной кислоты в атмосферу выделяется диоксид серы, так как при температуре в реакторе 450—600 °С каталитическое окисление 302 до ¿03 происходит не полностью. При современной технологии (три стадии каталитического окисления с последующей абсорбцией триоксида используется 98% 502, остальное выбрасывается в атмосферу. На небольших заводах производительностью около 200 т/сут кислоты такой выброс не представляет серьезных опасений, но крупные современные предприятия имеют в десятки раз большую производительность. Следовательно, необходима промежуточная стадия абсорбции, уменьшающая выброс диоксида серы до 0,2% и увеличивающая выход кислоты.[ …]

При механическом обезвоживании сырых осадков, как показано выше, отпадает необходимость в строительстве метантенков, котельных для их обслуживания, газгольдеров, сооружений по промывке и уплотнению осадка, промежуточных насосных станций и оборудования для подачи промывной воды, что существенно упрощает технологию обработки осадков.[ …]

В случае биореактора идеального вытеснения время пребывания всех частиц в жидкости одинаково и равно V/F. Биореакторы идеального вытеснения встречаются редко, но неидеальные системы вытеснения с различной степенью перемешивания представляют собой обычный случай в технологии очистки сточных вод активным илом. Однако лучшее приближение к режиму идеального вытеснения достигается в каскаде из более чем шести аэротенков полного смешения, работающих без промежуточной подачи субстрата.[ …]

Для проектирования эффективных систем защиты окружающей среды необходимо иметь представление о таких важнейших химических процессах, как нейтрализация, осаждение, окисление и восстановление, так же как и уметь составлять материальный баланс создаваемой системы. Кроме того, важно знать технологию производства, в процессе которого образуются отходы, загрязняющие среду. Иногда только за счет изменения технологии процесса можно снизить или полностью исключить выход определенных видов загрязнителей. Это, вообще говоря, более привлекательное решение проблемы охраны природной среды, чем разработка любого процесса обработки отходов. От того, насколько хорошо разработан технологический процесс, зависит эффективность использования сырья и промежуточных продуктов, т. е. минимизация отходов.[ …]

Алифатические спирты в концентрациях выше предельно допустимых даже в случае значительного времени озонирования из воды также не устраняются [27]. Несмотря на это, существует большое количество соединений, деструктивное окисление которых обеспечивает их разложение до углекислоты и воды или до нетоксичных промежуточных продуктов реакции. Последнее обстоятельство послужило причиной все большего применения озона в технологии водоподготовки.[ …]

В реальных условиях предприятие нередко не в состоянии по объективным техническим причинам выдержать установленные для него ПДВ по всем загрязняющим ингредиентам. В этих случаях концентрация в расчетных точках, например в воздухе населенного пункта, может превышать ПДК. В подобных ситуациях вводится поэтапное снижение выбросов, т. е. до выхода на ПДВ на промежуточных этапах устанавливаются временно согласованные выбросы (ВСВ) на уровне тех выбросов, которые обеспечиваются аналогичными по мощности предприятиями с наилучшей достигнутой технологией.[ …]

Индий и висмут, два металла, часто предлагаемые в качестве субститутов свинца в припое, используются мало; вследствие этого полная замена свинцового припоя сплавом индия и олова в США, например, привела бы к скачку спроса на индий приблизительно с 28 до около 11 ООО т; сравнимые значения для свинца — 1400 т текущего потребления и приблизительно 12 ООО т при его замене. Третья альтернатива — использование серебра как металлического наполнителя для проводящих эпоксидных смол — занимает промежуточное положение в сравнительном использовании ресурсов в зависимости от выбранных технологий.[ …]

Улучшение условий труда обеспечивается путем внедрения рационально-технологических процессов и оборудования. Применение современных технологических процессов позволяет осуществить автоматизацию производственных процессов. При этом обеспечивается дистанционное управление процессом и устраняется или резко сокращается как время пребывания работающих непосредственно в производственных помещениях, так и время контакта с токсичными веществами. Наиболее благоприятными в гигиеническом отношении являются непрерывные процессы, которые осуществляются в аппаратуре под вакуумом. При сравнительной оценке различных методов производственного получения того или иного продукта предпочтение должно быть отдано тому методу, при котором в технологии отсутствуют высокотоксичные исходные и промежуточные продукты синтеза; а количество операций, связанных с выделением химических веществ, сведено к минимуму.[ …]

С точки зрения развития общесистемного программного обеспечения для ЭВМ второго поколения существенно, что появились не только пакеты стандартных программ, но и первые разработки в направлении создания информационных систем с использованием банков и баз данных. В водохозяйственной отрасли это привело к внедрению простейших информационно-советующих систем, которые использовались, главным образом, для статистической отчетности (например, по форме 2ТП (водхоз) предприятия-водопользователи предоставляли информацию о сбросах сточных вод, накапливающуюся в региональных информационных центрах). Главные трудности этого этапа автоматизации были связаны с отсутствием интерактивных средств между человеком и ЭВМ в процессе выработки решений. Это приводило к огромным материальным и трудовым затратам при интерпретации и анализе промежуточных решений. Так, например, технология решения комплексных задач, как правило, сводилась к многократному решению задачи оптимизации. Если при этом полученное решение по каким-либо причинам оказывалось неудовлетворительным, то нужно было досконально проанализировать, какие ограничения следует «подправить» или какие параметры целевой функции уточнить. Только после этого проводился повторный расчет по той же модели, и весь анализ начинался снова. Иначе говоря, отсутствовала процедура адаптации модели к специфике объекта, поскольку уточнить решение можно было только вариацией экзогенных характеристик самой модели.[ …]

Пзр в бурении расшифровка


Что такое прибор релейной защиты ПЗР и каковы его функции.

Для чего нужен ПЗР, функции, которые он выполняет, кому выгодна его установка?

Прибор ПЗР представляет собой программируемое устройство защитного отключения. В щит устройства ПЗР устанавливают автоматический выключатель, цифровой блок управления, магнитный пускатель и реле. Прибор устанавливают с целью:
1) Ограничения потребляемой мощности. Когда потребляемая абонентом мощность за единицу времени превышает установленное электросетями значение, устройство ПЗР переходит в периодический режим включения, выключения питания, до тех пор, пока потребитель не примет меры по устранению перегрузки. Время включения и отключения запрограммировано в цифровом блоке. Как только нагрузка станет ниже установленного значения, отключения прекратятся и ПЗР перейдет в нормальный режим.
2) Защита от превышения напряжения сети сверх допустимых значений. Если напряжение в сети подскакивает выше допустимого значения, ПЗР автоматически отключает подачу энергии на заданное время. По истечении упомянутого интервала, устройство вновь подключит потребителя к сети и если напряжение не стабилизировалось, вновь отключит сеть. Получается, что прибор нужен не только для обеспечения безопасности подающей электроэнергию подстанции, но и для защиты всевозможных бытовых приборов и оргтехники от скачков напряжения.
3) Защита от короткого замыкания. В блок ПЗР установлен автоматический выключатель, который и отключает подачу электроэнергии при возникновении в сети потребителя короткого замыкания. После устранения неполадок в сети, по средствам автомата, питание подается вновь.
4) Повышение качества электроэнергии. Так как ПЗР обеспечивает более равномерное разделение нагрузки среди потребителей, последние оказывают меньшее влияние на качество электроэнергии.
5) Защита от тока утечки. В случае появления в сети потребителя токов утечки, превышающих номинальный отключающий дифференциальный ток, устройство отключит потребителя от сети на время паузы отключения. После этого промежутка времени устройство включается, однако если неполадка, приводящая к появлению тока утечки не устранена, устройство снова отключит потребителя. Данная функция работает как УЗО при настройке на ток утечки 30ма. Приборы защиты релейные бывают однофазные и трехфазные, размещаются на опорах воздушных электрических линий, в помещениях, в силовых и распределительных щитах при температурах от -40° C до +45° C и уровне относительной влажности до 98% (при температуре +25° C).

abs.tiu.ru

Аббревиатуры нефти и газа | Различные вопросы коллегам

при капитальном ремонте скважин:

КРС капитальный ремонт скважины
ВЦ восстановление циркуляции
ДМШУ депрессионный металло-шламоуловитель
ЖГ жидкость глушения
ЗБ(Г)С забуривание боковых (горизонтальных) стволов
ЛГПП ликвидация гидратно-парафиновой пробки
ОЗЦ ожидание затвердевания цемента
ОР ожидание реагирования
ОТСК определение технического состояния колонны
ОЦ отсутствие циркуляции
РИР ремонтно-изоляционные работы
СИ селективная изоляция
ЦКОД циркуляционный клапан одноразового действия

при гидродинамических исследованиях:

ГДИ гидродинамические исследования
Altр альтитуда ротора
Qж, (н), (в) дебит жидкости, (нефти), (воды)
ВНК водонефтяной контакт
ВНР водонефтяной раздел
ГВР газоводяной раздел
ГНР газонефтяной раздел
ИД индикаторная диаграмма
КВД кривая восстановления давления
КВУ кривая восстановления уровня
КПД кривая падения давления
Нд динамический уровень
Нз глубина забоя
Нкр глубина кровли пласта
Нст статический уровень
Рб буферное давление
Рзаб забойное давление
Рзатр эатрубное давление
Рпл пластовое давление
dL удлинение ствола скважины
Гф газовый фактор
Рнас давление насыщения

при работе с пластом:

АСПО асфальто-смолисто-парафиновые отложения
ВПП выравнивание профиля приемистости
ВУС вязко-упругая система
ГКО (В) глинокислотная обработка (ванна)
ГПП гидропескоструйная перфорация
ГРП гидравлический разрыв пласта
ГТМ геолого-технические мероприятия
ЗКП(Ц) заколонный переток (циркуляция)
ИДН интенсификация добычи нефти
МУН методы увеличения нефтеотдачи
ОВП ограничение водопритоков
ОПЗ обработка призабойной зоны
ПАВ поверхностно-активные вещества
ПЗП призабойная зона пласта
ПНП повышение нефтеотдачи пластов
ППД поддержание пластового давления
СКО(В) солянокислотная обработка (ванна)
УВ углеводороды
КИН коэффициент извлечения нефти
ВНФ водо-нефтяной фактор
ВНЗ водо-нефтяная зона
ЧНЗ чисто-нефтяная зона

при геофизмческих исследованиях:

ГИС геофизические исследования скважин
АДС аккумулятор давлений скважинный
АКЦ акустический цементомер
ВП118 взрывной пакер
ГИС-1 профиль отдачи фонтанирующей скважины
ГИС-2 профиль отдачи при работе с компрессором
ГИС-3 профиль приемистости нагнетательной скважины
КИИ комплекc испытателя пластов
ПВР прострелочно-взрывные работы
ПГД БК пороховой генератор давлений
ПГМШ-146 перфоратор гидромеханический щелевой
ПК105 перфоратор кумулятивный
ПС-112 перфоратор сверлящий
ТГХВ термо-газо-химическое воздействие
УГИС устройство геофизического исследования скважин
УЗВ ультрозвуковой вибратор
ФКД фазокорелляционная диаграмма

www.petroleumengineers.ru

Разработка нормативной карты на производство буровых работ в эксплуатационном бурении

Содержание

Введение

1.  Теоретические аспекты исследуемой проблемы

1.1.  Общая характеристика бурового предприятия

1.2.  Структура и предмет деятельности бурового предприятия

1.3.  Состав наряда на производство буровых работ

1.4.  Составление нормативной карты

2.  Проектная часть (Составление нормативной карты по каждому долблению)

2.1.  Расчет нормативного времени на механическое бурение

2.2.  Расчет времени на СПО

2.3.  Расчет нормативного времени на смену долота

2.4.  Время на ПЗР

2.5.  Нормативное время на прочие вспомогательные работы

2.6.  Прием и сдача вахты

2.7.  Ремонтные работы

2.8.  Расчет основных показателей

Заключение

Литература

Приложение 1

Приложение 2

Введение

Строительство скважин представляет собой сложный комплекс различных в технологическом отношении производственных процессов, входящих в производственный цикл.

Наибольший удельный вес в затратах времени на строительство скважин занимает процесс бурения и крепления скважин. Техническое нормирование этого процесса осуществляют по отдельным составляющим его рабочим процессам, отличающимися между собой технологией: механическому бурению, спускоподъемным операциям, промывке скважин, спуску обсадных труб и т.д.

Общие затраты рабочего времени на проходку скважины в первую очередь зависят от показателей работы долота на забое, что требует правильного установления технически обоснованных норм на механические бурение. При нормировании механического бурения устанавливают два основных вида норм: норму времени на разрушение 1 м породы в часах и норму времени проходки в метрах на одно долото.

Для нормирования процесса механического бурения характерна необходимость учета большого числа факторов, влияющих на его продолжительность: конструкции и диаметра долота и нагрузки на него, скорости вращения инструмента. Поэтому при разработке норм на механическое бурение изучают и анализируют большой фактический материал о показателях работы долот разных типов и размеров на забое и о применяемых режимах бурения.

Внедрение передовых методов и экономических приемов труда при механическом бурении, спуско-подъемных операциях, креплении скважин, вспомогательных и ремонтных работах при проводке скважин должно обеспечиваться:

1.  Своевременной и качественной подготовкой рабочего места и обеспеченностью необходимым инструментом и материалами.

2.  Конкретным определением круга обязанностей буровой бригады в целом и каждого члена буровой вахты в отдельности.

3.  Изучением и распространением передового опыта работы

4.  Производственным использованием рабочего времени за счет совмещения профессий и перекрытия работы

5.  Внедрение новой техники и технологии

6.  Улучшение условий труда

7.  Применение инструктивных карт передовых приемов работы

8.  Повышением квалификации членов буровой бригады

Учитывая весь объем материалов и данных и составляют нормативную карту .

Именно составление нормативной карты предусматривает установление последовательности выполнения отдельных операций процесса бурения скважины и определение суммарной нормативной продолжительности механического бурения, спуска и подъема инструмента, смены долот, подготовительно-заключительных работ, работ по креплению, ремонтных и прочих работ и по ней определяется нормативная продолжительность бурения и крепления скважины.

1.  Теоретические аспекты исследуемой проблемы

1.1  Общая характеристика бурового предприятия

Материально-техническое обеспечение строительства скважин осуществляется производственным объединением через Управление производственно-технического обслуживания и комплектации оборудования.  Оборудование и материалы, полученные от поставщиков, должны поставляться Управлением производственно-технического обслуживания и комплектации оборудования генеральному подрядчику на место производства работ комплектными и пригодными для использования, в соответствии с техническими условиями и ГОСТами. Условия и сроки поставки оборудования и материалов генеральному подрядчику определяются хозяйственным законодательством и заключенным договором.

Материальным условием производства буровых работ являются основные производственные фонды, которые в соединении с рабочей силой определяют производственную мощность буровых предприятий. Основные фонды буровых предприятий делятся на производственные, то есть средства труда, участвующие в процессе производства или способствующие его осуществлению, и непроизводственные.

vunivere.ru

Совершенствование технических средств для проведения ГРП в боковых стволах скважин — Бурение и Нефть

Журнал входит в перечень ВАК

(495) 979-13-33, (495) 971-65-84, (925) 384-93-11, (909) 670-44-09, тел./факс: (499) 613-93-17

Sophistication of technical means of conducting hydraulic fracturing of formation (HFF) in side bores of wells

V. TOROPYNIN, V. VANIFATYEV, S. TERENTYEV, ZERS STC Co., Ltd.

В настоящее время эксплуатационный фонд нефтяных скважин в России составляет порядка 160 тыс. скважин, из них в бездействии находится более 26 тыс., причем в ряде нефтегазо­добывающих компаний бездействующий фонд достигает 30% и более от эксплуатационного. При этом значительная часть эксплуатационного фонда на крупных нефтяных месторождениях Западной Сибири, Урало-Поволжья и других регионов России находится на завершающей стадии разработки.

Presentation of self-packing sealing devices (developed by ZERS Co.) for conducting HFF in side bores, cased with 102mm diameter tail pipes.

Эксплуатация скважин на данной стадии характеризуется высокой обводненностью продуктивных пластов и ухудшением их коллекторских свойств, снижением производительности скважин и пластовых давлений, высокой степенью выработанности запасов и вовлечением в разработку месторождений и эксплуатационного фонда с трудноизвлекаемыми запасами нефти. Все это, в значительной степени, осложняет усилия нефтяных компаний по поддержанию запланированных уровней добычи.

С целью сокращения неработающего фонда скважин и эффективного решения ряда вышеуказанных проблем нефтегазодобывающими компаниями с каждым годом интенсивно наращивается строительство горизонтальных скважин и вторых боковых стволов. К примеру, в таких крупных компаниях, как ОАО «НК «Роснефть», ОАО «Сургутнефтегаз» и ОАО «ТНК-ВР», к настоящему времени построено и запущено в эксплуатацию более 5000 боковых стволов.

Однако из-за плохих коллекторских свойств пласта на многих месторождениях боковые стволы не всегда дают ожидаемый эффект. В этом случае наиболее эффективным методом увеличения нефтеотдачи является гидравлический разрыв пласта (ГРП), который широко применяется во всех крупных нефтяных компаниях при строительстве боковых стволов.

На сегодняшний день на нефтяных и газовых месторождениях России проведение ГРП в боковых стволах осуществляется, как правило, двумя способами, исходя из геолого-технических характеристик скважин и вскрытых продуктивных пластов. Существующие схемы проведения ГРП в боковых стволах и их типовые конструкции показаны на рис. 1.

Рис. 1. Существующие схемы проведения ГРП в боковых стволах скважин:

1 – лифтовая колонна НКТ, 2 – пакер ГРП, 3 – эксплуатационная колонна, 4 – пакер-подвеска хвостовика, 5 – хвостовик, 6 – заколонный пакер

При проведении ГРП по схеме 1а на лифтовой колонне 1 насосно-компрессорных труб (НКТ) в скважину спускается пакер 2 и устанавливается в материнской э/колонне 3 на 150 – 200 м выше головы пакер-подвески 4, которая вместе с хвостовиком 5 и заколонным пакером 6 были зацементированы в процессе строительства бокового ствола скважины.

Схема 1б проведения ГРП отличается тем, что пакер 2 спускается в скважину на составной лифтовой колонне 1 и устанавливается внутри хвостовика 5 на 50 – 100 м ниже головы пакер-подвески 4.

Каждая их этих схем имеет свои преимущества и недостатки.

Схема 1а обеспечивает безаварийное проведение массированных ГРП с прокачкой в пласт более 150 – 200 тонн проппанта, так как изолирующий пакер 2, устанавливаемый в материнской э/колонне 3, имеет проходной канал, достаточно близкий к проходному каналу лифтовой колонны 1. Например, при установке в э/колонне условным диаметром 146 мм проходной канал пакера ГРП имеет диаметр порядка 50 – 54 мм. Такой проходной канал также обеспечивает возможность спуска различных геофизических приборов для исследования интервалов обрабатываемых пластов. Существенным недостатком такого способа является незащищенность материнской колонны от действия высокого давления в интервале от пакер-подвески до изолирующего пакера ГРП, а также возможность разрушения основных узлов и уплотнительных элементов самой пакер-подвески. Учитывая тот факт, что строительство боковых стволов осуществляется, как правило, на старом фонде скважин с изношенными обсадными колоннами, возникает большая вероятность разрывов материнской э/колонны. Все это может привести к большим затратам на последующие ремонтно-изоляционные работы (РИР) в скважине.

Достоинством схемы 1б является то, что при проведении ГРП изолирующий пакер 2 устанавливается в хвостовике 5 и защищает материнскую э/колонну 3 от действия высокого давления. Однако изолирующий пакер имеет небольшой проходной канал, что ограничивает возможности безаварийной прокачки через него больших объемов проппанта. Например, при установке в хвостовиках условным диаметром 102 мм большинство пакеров ГРП имеет проходной канал не более 34 мм. Такой проходной канал ограничивает возможности по спуску в скважину геофизических или иных приборов и проведение работ с применением гибкой трубы.

Оба способа имеют один общий недостаток. Установка и, в особенности, съем механических пакеров, применяемых при ГРП, представляет определенную проблему и в ряде случаев создает аварийную ситуацию на скважине.

Во второй половине 2008 г. специалисты ОАО «НК «Роснефть» и ее дочернего подразделения ООО «РН-Юганскнефтегаз», имея большой практический опыт по проведению массированных ГРП в боковых стволах скважин по схеме 1а и неоднократные при этом случаи разрушения материнской колонны, поставили перед специалистами ООО НТЦ «ЗЭРС» следующую задачу:

1. Для проведения ГРП в боковых стволах, обсаженных хвостовиками диаметром 102 мм, разработать самоуплотняющееся герметизирующее устройство, которое бы устанавливалось в пакер-подвеске и надежно защищало э/колонну диаметром 146 мм от действия высокого давления.

2. Герметизирующее устройство должно обеспечивать суммарную безаварийную прокачку не менее 300 тонн проппанта и выдерживать перепад давления до 70 МПа.

3. Проходной канал герметизирующего устройства должен быть не менее 60 мм.

Для решения данной задачи, а также с учетом особенностей конструкций, применяемых в ОАО «НК «Роснефть» и других компаниях пакер-подвесок типа ПХЦЗ конструкции ООО НТЦ «ЗЭРС», была рекомендована схема проведения ГРП (рис. 2), в которой герметизирующее устройство устанавливается в нижнем переводнике пакер-подвески и при этом защищает от высокого давления не только э/колонну, но и важнейшие узлы пакер-подвески.

Рис. 2. Схема проведения ГРП в боковых стволах скважин с применением герметизирующего устройства:

1 – лифтовая колонна НКТ, 2 – эксплуатационная колонна, 3 – гидравлический якорь, 4 – пакер-подвеска хвостовика, 5 – самоуплотняющееся герметизирующее устройство, 6 – хвостовик, 7 – заколонный пакер

Разработка герметизирующего устройства с заданными техническими характеристиками, а также требования ОАО «НК «Роснефть» к оборудованию для крепления боковых стволов потребовали от специалистов ООО НТЦ «ЗЭРС» и завода ОАО «Тяжпрессмаш» проведения модернизации серийно выпускаемых гидравлических пакер-подвесок ПХЦЗ-102/146, в результате которой проходной канал пакер-подвески был увеличен до диаметра 89 мм.

Кроме того, в ООО НТЦ «ЗЭРС», с учетом требований ОАО «НК «Роснефть» к подвескам хвостовика, разработана новая гидромеханическая пакер-подвеска модели ПХГМЦ-102/146-89 с проходным каналом 89 мм (рис. 3). Отличительными особенностями данной пакер-подвески по сравнению с гидравлическими являются:

– возможность гидравлического приведения в действие якорного узла до начала цементирования хвостовика;

– проверка заякоривания подвески путем разгрузки транспортировочной колонны;

– гидравлическое (или механическое) отсоединение установочного инструмента и транспортировочной колонны после цементирования, подъем их на трубу с последующим спуском и разгрузкой на голову подвески для механического приведения в действие пакерного узла.

Рис. 3. Гидромеханическая пакер-подвеска типа ПХГМЦ:

1 – установочный инструмент; 2 – пакерный узел; 3 – якорный узел

Определенным достоинством конструкции данной подвески является наличие в ее верхней части достаточно длинного патрубка-толкателя, через который передается осевая нагрузка на пакерный узел. Это позволит в дальнейшем разрабатывать, при необходимости, герметизирующие устройства для установки в голове подвески с проходным каналом более 70 мм.

В начале 2009 г. ООО НТЦ «ЗЭРС», с учетом требований ОАО «НК «Роснефть» и улучшенных технических характеристик пакер-подвесок моделей ПХЦЗ И ПХГМЦ, разработало герметизирующее устройство модели УГРХ-89/122 (ри

burneft.ru

(PDF) Исследование декодирования скважинных инструкций с переменным вытеснением бурового раствора

4. Разработка программного обеспечения для декодирования скважинных команд

Необходимо разработать простое и эффективное программное обеспечение для декодирования, чтобы точно декодировать нисходящую команду

. В схеме программы выполняют основные задачи — выходное напряжение собирается

управляющей АЦ микросхемой, диапазон порога напряжения задается по длительности импульса, алгоритм управления

набирается из программных кодов, ЖК экран приводил для отображения коды инструкций, а коды инструкций

хранятся в I2C.Поэтому в этом разделе будет представлено содержание, касающееся идентификации ширины импульса, считывания значения счетчика,

и распознавания команды ошибки.

4.1. Расшифровка трехнисходящей и трехвосходящей инструкции

Нормальный водоизмещение и давление бурового раствора не являются фиксированной величиной, так как различаются техническими параметрами бурения

и размерами обсадной колонны. Таким образом, необходимо подтвердить пороговое напряжение 𝑉

мощности турбинного двигателя, соответствующее полному вытеснению бурового раствора, которое постоянно сравнивается с последующим значением выборки

𝑉𝑖.Программное обеспечение для декодирования распознает ее как правильную инструкцию

, когда изменение двух значений выборки составляет более 20% 𝑉, в то время как менее 60% 𝑉.

Блок-схема идентификации порога показана на рисунке 3.

Код команды управления состоит из соответствующего количества 5-битных импульсов шириной три-

по убыванию и по три по возрастанию, поэтому ядро ​​дизайна программного обеспечения заключается в распознавании ширина импульса 5 бит.

Программа сравнивает выходное напряжение 𝑉𝑖 АЦП с пороговым напряжением 𝑉.Первый нисходящий фронт

появляется только тогда, когда 𝑉𝑖 = 80 % 𝑉 (допустимая амплитуда ± 5 %), что

указывает на низкий уровень импульсного выхода. Идея захвата длительности импульса низкого уровня следующая:

, во-первых, установите TIM2_Ch2 для захвата заднего фронта, ожидая, пока нисходящий фронт захватит прерывание

. Когда прерывание нисходящего фронта захвачено, шестой бит регистра CAPTURE_STA

будет установлен в 1, что указывает на захват низкого уровня, а затем запустить таймер для отсчета.

После переполнения счетчика таймера для подсчета используется регистр CAPTURE_STA. В то же время

TIM2_Ch2 настроен на захват нарастающего фронта. Седьмой бит CAPTURE_STA установлен в 1, что

указывает, что низкий уровень успешно захвачен. А восьмой бит CAPTURE_STA установлен в 1 аппаратным обеспечением

. Флаг захватывается, и значение захвата таймера считывается в регистр CAPTURE_VAL.

Наконец, задний фронт возвращается в исходное состояние.(Примечание: 16-битный таймер, частота дискретизации

установлена ​​на 1 кГц; регистр CAPTURE_VAL — 16 бит, максимальное количество — 65535; для захвата флагового бита низкого уровня

, 8-й — для захвата полного бита флага). высокий уровень.Таймер запуска

TIM5_Ch2 фиксирует импульс высокой ширины. Процесс захвата не повторяется, как описано выше.

Рис. 3. Блок-схема определения порога.

Метод декодирования на основе распознавания образов для отрицательного импульсного сигнала нисходящей линии связи с узкой шириной импульса

На рисунке 3 показана блок-схема принципа распознавания образов в этой статье. Ядро модели распознавания образов использует евклидову матрицу расстояний метода ближайших соседей в качестве дискриминантной функции для идентификации всех сегментов сигнала с похожими характеристиками формы волны.

Рис.3

Блок-схема принципа шаблона признаков

Математическая модель распознавания образов

(1) Определите сегмент опорного сигнала. Опорный сегмент выбирается на первом сегменте заднего фронта формы сигнала (сегмент переднего фронта также может быть выбран, в этой статье в качестве объекта анализа используется задний фронт), а метод выбора может использовать начальную кластеризацию алгоритма k-средних. метод выбора центра, как правило, есть «выбор по опыту», «случайный метод» и «метод плотности» (Xing and Xiao 2010).

В этой статье для определения сегмента опорного сигнала выбран «метод плотности».

Если сигнал занимает 8 с в качестве минимальной ширины импульса \(T_{\min }\), а частота дискретизации \(F_{{\text{s}}}\) составляет 100 Гц, минимальное количество данных дискретизации точек \(N\) для одной выборки составляет 800. Чтобы полностью выразить характеристики формы сигнала заднего фронта, время выборки \(T_{s}\) исследовательского сегмента должно быть выбрано таким образом, чтобы оно составляло 10–40 %. всего сегмента на заднем фронте.{{T_{s} }} {B_{{0_{i} }} } }}{{T_{s} }} — a} \right| < д$$

(1)

Сегмент сигнала \(B_{0}\) называется сегментом опорного сигнала с характеристиками формы сигнала заднего фронта.{T} }$$

(5)

В этой статье данные амплитуды сигнала просматриваются, чтобы найти сегменты сигнала заднего фронта с аналогичными характеристиками.\(B_{0}\) представляет начальную точку. Для обеспечения точности модели шаг алгоритма устанавливается равным 1, а матрица разностей \(L_{1}\) между амплитудами сигналов записывается как:

$$L_{1} = B_{0} — b_ {i}$$

(6)

Среди них \(b_{i}\) — это сегмент сигнала, который непрерывно собирается во времени \(T_{s}\), а его последовательность данных равна \(b_{i} = \{ x(T_ {0} + i),x(T_{0} + 1 + i), \ldots ,x(T_{0} + T_{s} + i)\}\), \(i = 1,2, \ ldots ,n\), а \(n\) — количество пройденных данных.{{T_{0} + i}} {L_{{1_{j} }} } }}{{T_{0} }}$$

(7)

Получение разностной матрицы \(L_{1}\) (\(L_{1} = \left\{ {\begin{array}{*{20}c} {L_{11}} & {L_{12 } } & \ldots & {L_{1n} } \\ \end{array} } \right\}\)) двух сигнальных сегментов и средняя матрица разности (\(L_{2}\) представляет собой значение, которое может быть описано как матрица 1 × 1) в качестве матрицы выборки и эталонной матрицы в упомянутой выше матричной модели евклидовых расстояний.{Т} }$$

(8)

Последовательность матрицы \(D\) выражается как \(D = \left\{ {\begin{array}{*{20}c} {D_{1}} & {D_{2}} & \ldots & {D_{n} } \\ \end{array} } \right\}\), \(D\) — это матрица 1 × \(n\), которая представляет собой количество данных, которые можно пройти .

Алгоритм декодирования

Используя элементы матрицы евклидовых расстояний \(D\) в качестве кривой функции и кривой анализа, можно определить ее минимальные значения \(T\), которые представляют собой начальную точку каждого подобного сегмента \(T = \{ T_{0} ,T_{1} ,T_{2} , \ldots ,T_{j} \}\), где элемент \(T_{0}\) представляет начальную точку опорного сегмента сигнала .

Вычисление данных сегмента сигнала, представленных им как \(B_{1}\), \(B_{2}\),\(\ldots\), \(B_{j}\), и последовательности \( B_{j}\) можно записать как:

$$B_{j} = [x(T_{j} + 1),\;x(T_{j} + 1 + 1), \ldots ,x( T_{j} + 1 + T_{s} )]$$

(9)

Среди них \(j = 1,\;2,\; \ldots \;,k — 1\), где \(k\) представляет количество спадающих фронтов всего сигнала.

Для повышения точности определения начальной точки команды нисходящей линии связи в этом документе используется особая структура заголовка синхронизации для определения начальной точки кодированного сигнала нисходящей линии связи.Структура заголовка синхронизации должна существенно отличаться от передаваемых символов. Например, структура «8 с-8 с-20 с-8 с» может использоваться для ширины импульса 8 с. Заголовок синхронизации содержит два одинаковых сегмента, поэтому декодирование сигнала нисходящей линии связи можно начать с отсчета от аналогичного сегмента \(B_{2}\).

  1. (1)

    Рассчитать реальную минимальную ширину импульса \(T_{A — \min }\). В случае добавления сегмента сигнала заголовка синхронизации можно рассчитать фактическую минимальную ширину импульса при искажении формы сигнала:

    $$T_{A — \min } = \frac{{T_{1} — T_{0 } }}{2}$$

    (10)

  2. (2)

    Декодировать соответствующее командное слово.Фактическая минимальная ширина импульса может использоваться для определения кода инструкции между каждой шириной импульса. Во-первых, нахождение интервала ширины импульса \(\Delta T\) каждого подобного сегмента:

    $$\Delta T = \left\{ {T_{1} — T_{0} ,\;T_{2} — T_{1} , \ldots ,T_{j} — T_{j — 1} } \right\}$$

    (11)

Вычисление целочисленного значения \(q_{j}\) фактической минимальной ширины импульса \(T_{A — \min }\):

$$q_{j} = \left[ {\ frac{\vartriangle T}{{T_{A — \min} }}} \right] = \left[ {\ frac{{T_{j} — T_{j — 1}}}{{T_{A — \min} }} } \right]$$

(12)

Среди них \(j = 1,2, \ldots ,k — 1\).Удалите сегмент сигнала, занятый заголовком синхронизации, затем начните с промежуточной точки данных \(x[\frac{{(2T_{v} + T_{s} + 1)}}{2}]\) аналогичного сегмента \(B_{v}\) (\(v = 2,3, \ldots ,k — 1\)) и записать как новую последовательность данных \(C_{l}\) с шагом \(T_{ A — \min }\), последовательность данных \(C_{l}\) следующая:

$$C_{l} = x\left[ {\frac{{(2T_{i} + T_{0 } + 1)}}{2} + l} \right]$$

(13)

Среди них \(l = 1,2, \ldots ,T_{A — \min }\), вычисление среднего значения последовательности как \(c_{w}\):

$$c_{w } = \frac{{\sum\limits_{l = 1}^{{T_{A — \min} }} {C_{l} } }}{{T_{A — \min} }}$$

(14)

Среди них \(w\) — количество командных слов (единиц кода).Присвойте значение элементу кода \(M\) из \(\Delta T\), сравнив значение:

$$M_{w} = \left\{ {\begin{array}{*{20} c} {0,\;c_{w} \ge x[\frac{{(2T_{v} + T_{s} + 1)}}{2}]} \\ {1,\;c_{w} < x[\frac{{(2T_{v} + T_{s} + 1)}}{2}]} \\ \end{array} } \right.$$

(15)

Между тем данные \(x(\Delta T — q_{j} \cdot T_{A — \min } )\) необходимо удалить. Конкретный процесс алгоритма декодирования командного слова показан на рис.4:

Рис. 4

Блок-схема алгоритма декодирования командного слова

Процесс высокоскоростного импульсного сигнала бурового раствора в системе каротажа во время бурения

Система во время бурения (LWD). Импульсный сигнал бурового раствора с высокой скоростью передачи данных был почти полностью перекрыт шумом, и его было трудно идентифицировать из-за малой длительности импульса, влияния шума накачки и отраженной волны.Мультиразрешение вейвлет-преобразования подходит для шумоподавления сигнала. В этой статье в процессе шумоподавления вейвлет-преобразования мы использовали ряд параметров оценки для выбора оптимальной комбинации параметров для шумоподавления сигнала гидроимпульса. Мы проверили осуществимость алгоритма шумоподавления на основе вейвлет-преобразования, проанализировав и обработав оперативный высокоскоростной импульсный сигнал бурового раствора. Алгоритм декодирования был доступен за счет применения автокорреляции и синхронизации битов.Результаты применения в полевых условиях показали, что алгоритм обработки подходит для обработки сигнала гидроимпульса с высокой скоростью передачи данных.

1. Введение

В системах измерений во время бурения/каротажа во время бурения (MWD/LWD), гидроимпульсная телеметрия, которая обычно передает измеренный в скважине сигнал путем управления движением иглы для мгновенного блокирования потока бурового раствора внутри утяжеленной бурильной трубы [1] , остается наиболее распространенным и надежным методом передачи данных от скважинных датчиков на поверхность [2].

Однако для инженерных служб в Китае обычно применяется ширина положительного импульса 1,0 с со скоростью передачи около 0,8 бит/с [3]; это может не только удовлетворить требования передачи параметров измерения в реальном времени, но также увеличить время и стоимость бурения.

Уменьшение ширины импульса [4] может эффективно увеличить скорость передачи; однако канал бурового раствора (отверстие трубы, заполненное текущим буровым раствором) вызывает ослабление и дальнейшее искажение передаваемого сигнала [5], что может привести к подавлению сигнала шумом.На рис. 1 показана исходная форма сигнала с шириной импульса 0,8 с и шириной импульса 0,3 с.

Сравнение на рисунке 1 подтвердило, что сигнал с шириной импульса 0,3 с был более искажен шумом, чем сигнал с шириной импульса 0,8 с.

В зависимости от серьезности условий канала обеспечение приема сигнала может оказаться сложной задачей. Сигналы, принимаемые датчиком давления в наземном трубопроводе, содержат некоторые виды шумов.

1.1. Шумы буровых насосов

Основным источником присутствующего шума являются колебания давления, вызванные процессом перекачивания бурового раствора.Колебания давления насоса могут составлять всего несколько фунтов на квадратный дюйм с отрегулированными демпферами и могут достигать сотен фунтов на квадратный дюйм (500–600) с неправильными демпферами.

1.2. Шумы при бурении двигателя

Забойный двигатель обычно используется для рулевого управления. Эти шумы, вызванные бурением двигателя, могут варьироваться от нескольких фунтов на квадратный дюйм до сотен фунтов на квадратный дюйм и, как правило, занимают полосу частот ниже ожидаемого шума бурового насоса. Однако «шум» двигателя будет иметь тенденцию быть более случайным, чем шум насоса.

1.3. Другие шумы

Другие шумы включают изменение давления, вызванное границей раздела долото/пласт и т. д. [6].

Можно было подтвердить, что шум канала бурового раствора является сложным и что сигнал ширины импульса с высокой скоростью передачи данных был дополнительно искажен шумом.

Поскольку спектр Фурье может отражать только статистические характеристики сигнала, информационные характеристики сигнала во временной и частотной областях можно наблюдать во временной и частотной областях, соответственно, но комбинация два не могут быть достигнуты.Можно обнаружить, что преобразование Фурье должно интегрировать всю временную область и не имеет ни функции локального анализа сигналов, ни информации временной области. Следовательно, невозможно определить соответствующую связь между информацией в определенный момент времени во временной области и определенной частотой в частотном спектре. Таким образом, существует противоречие между локализацией во временной области и в частотной области.

Сигнал, полученный в практических инженерных приложениях, например, сигнал пульсации бурового раствора, часто содержит большое количество нелинейных и нестационарных компонентов, таких как составляющая тренда и мутация.Эти нестационарные компоненты часто отражают важную характеристику сигналов.

Прежде всего, традиционное преобразование Фурье не подходило для обработки импульсного сигнала с высокой скоростью передачи данных.

2. Предлагаемые методы

В этой статье мы предложили алгоритм кодирования и алгоритм обработки сигнала для реализации высокоскоростной передачи гидроимпульсного сигнала.

Блок-схема обработки распознавания сигнала показана на рисунке 2.


Основная функция этой части обнаружения сигнала заключается в обеспечении того, чтобы при передаче данных надежно уменьшались шумовые составляющие принимаемого сигнала, улучшалось соотношение сигнал/сигнал. коэффициент шума (SNR) перед синхронным декодированием сигнала и снижает частоту ошибок по битам (BER).Синхронное декодирование сначала находит начальную позицию синхронизации для идентификации данных каждого кадра и параметров передачи, затем декодирует информационные данные в соответствии с алгоритмом синхронизации и декодирования битов Миллера и выводит данные последовательности 0/1 параметров измерения в последнюю очередь.

2.1. Выбор алгоритма кодирования

Скважинный кодированный сигнал должен обладать следующими характеристиками: (1) Его должно быть легко обнаружить и распознать (2) В нем должно быть меньше компонентов постоянного тока, чтобы избежать зависаний в открытом состоянии или закрытое состояние для обеспечения безопасности при бурении

Обычно применяемым алгоритмом кодирования является комбинированный код [7].В этом алгоритме данные передаются в определенный период времени в соответствии с комбинационным кодом. Этот алгоритм имеет два параметра: количество импульсов M и количество временных интервалов N (т. е. кодирование M в N ). Он имеет следующие два преимущества: (1) Потребляемое время и количество импульсов M не изменяются при изменении измеренного двоичного параметра (2) Легко определить, пропущены ли некоторые части импульсного сигнала

Из-за его низкая эффективность, максимальная скорость передачи составляет около 3.14 бит/с, что не может удовлетворить потребности в 5 бит/с при ширине импульса 0,2 с. Следовательно, нам нужен новый алгоритм кодирования для телеметрии бурового раствора с высокой скоростью передачи данных.

Как типичный тип кода модуляции с фазовой задержкой, код Миллера имеет две характеристики: (1) Он не имеет постоянных составляющих (2) Максимальная ширина составляет 2 T ( T — ширина импульса)

Его правила кодирования следующие [8]: (1) Двоичная «1» в коде сообщения представляется как 10 или 01. (2) Двоичное «0» сообщение в коде делится на следующие два случая: (i ) Одиночный 0, который не переходит ни во время символа, ни на соседние символы.(ii) Серия 0, в которой уровень перескакивает на границе двух символов 0. Сравнение скорости передачи широко применяемых алгоритмов кодирования с шириной импульса 0,2 с показано в таблице 1. Можно сделать вывод, что скорость передачи кода Миллера выше, чем у любого другого алгоритма кодирования.

2.2. Шумоподавление сигнала на основе вейвлет-преобразования

Вейвлет-преобразование наследует идею кратковременного преобразования Фурье (STFT); то есть размер его окна постоянен, но форма окна может быть изменена.Преобразование — это метод частотно-временного анализа, который может быть изменен временным и частотным окном. Во временной или частотной области он имеет сильную способность принимать локальные характеристики сигнала из-за его высокого разрешения в низкочастотной части и низкого разрешения в высокочастотной части области [9] (Таблица 1). .


Режим кодирования Время трансмиссии

Baker Hughes: Advantage Communite Code 1 бит 0.53 3,62
8 бит 2,47
12 бит 3,38
16 бит 4,42

КВБ: кодовая комбинация 1 бит 0.7 3,14
8 бит 2,8
12 бит 4,0
16 бит 5,1

Миллер код 1 бит 0.2 5
8 бит 1,6
12 бит 2,4
16 бит 3,3

Таким образом, вейвлет-преобразование было принято регулярно для шумоподавления сигнала.

В вейвлет-анализе [10] наиболее обсуждаемым функциональным пространством является . представляет собой функциональное пространство, созданное квадратно-интегральной функцией R , как указано в следующем уравнении: .

Последовательность вейвлетов может быть получена путем растяжения и переноса исходных вейвлетов, что может быть описано где и ; a называется коэффициентом расширения, а b называется коэффициентом перевода.

Определяющее уравнение (4) представляет собой непрерывное вейвлет-преобразование, основанное на следующем: доменные функции к двумерным шкалам времени.

Как правило, процесс шумоподавления сигналов с помощью вейвлет-преобразования можно описать следующими тремя этапами [11]:  Шаг 1: вейвлет-разложение сигнала, разложение сигнала на вейвлет-основе и уровне разложения  Шаг 2: количественно оценить высокий уровень вейвлет-разложения -уровневые коэффициенты по порогу Шаг 3: реконструкция одномерного вейвлета

Используя эти шаги и опираясь на опыт реальных сигнальных процессов, мы обнаружили, что выбор параметров при шумоподавляющей обработке на основе вейвлет-преобразования оказал очевидное влияние на результаты шумоподавления.

2.2.1. Выбор уровня разложения и базиса вейвлета

Базисные вейвлет-функции могут быть определены тройкой (j , n , k ), где j  = 0, … , J – уровень разложения масштаб), n  = 0, … , 2 j  − 1 – номер узла на текущем уровне, k  = 0, …  – величина сдвига [12]. Это вейвлет-анализ с множественным разрешением [13]. Для J  = 3 дерево узлов вейвлет-разложения показано на рисунке 3.


Из рисунка 3 можно подтвердить, что S = A3 + D3 + D2 + D1, поэтому путем количественной оценки высокоуровневых коэффициентов вейвлет-разложения с порогом мы можем получить шумоподавляющий сигнал S1 = A3 + D3 +  D3 D2 t  + D1 t .

Однако в процессе шумоподавления более низкие уровни разложения приводили к неэффективному удалению шумовых помех, тогда как более высокие уровни разложения приводили к отфильтровыванию сигнала как шума, поэтому важно выбрать оптимальный уровень разложения при шумоподавлении импульсный сигнал бурового раствора с высокой скоростью передачи данных.

2.2.2. Выбор пороговой функции

Существует два типа пороговых функций: жесткие пороговые значения и мягкие пороговые значения. Недостатком жесткого порога является то, что некоторые точки будут иметь разрывы; мягкий порог делает реконструированный сигнал более гладким, но может вызвать искажение края [14].

В этой статье мы приняли пороговую функцию, разработанную Zhang [15], как показано в следующем уравнении: где u — вейвлет-коэффициент после разложения, порог, а N — нормальное число.Мы пришли к двум выводам: (1) Когда меньше, его эффект эквивалентен функции жесткого порога (2) Когда N стремится к бесконечности, его эффект эквивалентен функции мягкого порога

Следовательно, результат процесса пороговая функция находится между мягкой и жесткой пороговыми функциями.

2.2.3. Выбор основы вейвлета разложения

По сравнению с преобразованием Фурье базисная функция вейвлета, используемая в вейвлет-анализе, не уникальна.Поэтому анализ одной и той же задачи с использованием другого вейвлет-базиса будет давать разные результаты при обработке сигнала вейвлет-преобразованием [16]. В практических инженерных приложениях эффективно выбирать основу вейвлета, сравнивая эффекты различных основ вейвлета во время фактического процесса сигналов.

2.3. Процесс декодирования
2.3.1. Синхронизация

Мы применили синхронную головку для выравнивания фрейма данных и определения того, являются ли данные достоверными или нет.

Код Баркера — это группа двоичных кодов со специальным правилом. Как непериодическая последовательность, она применяется в первую очередь для кадровой синхронизации в системах связи. Его характеристика четкой функции самокорреляции может удобно различать случайную цифровую информацию и может быть легко идентифицирована; его возможность псевдосинхронизации низка [17]. Следовательно, в этой конструкции мы применили код Баркера в качестве синхронной головки.

Алгоритм достиг обнаружения сигнала и синхронизации последовательности путем вычисления автокорреляции [18], и алгоритм может быть описан следующим образом, предполагая, что полученный цифровой сигнал: где обнаруженный сигнал, шум и локальный эталон сигнал; корреляционная функция задается следующим образом: где N – длина опорного сигнала, а k  = 0, 1, 2, …, N  − 1.

Поскольку сигнал и шум не связаны, это можно считать таковым. Когда локальный опорный сигнал был совмещен с принятым сигналом, мы могли получить максимальное значение, и мы реализовали синхронное обнаружение головки на основе вышеописанного алгоритма.

2.3.2. Декодирование

После обнаружения кадровой синхронизации в соответствии с правилами кодирования данные могут быть применены непосредственно для расчета декодирования. Шаги декодирования следующие:   Шаг 1: идентифицируйте каждый из пиков и впадин импульсного сигнала, чтобы определить нарастающий и спадающий фронты импульсного сигнала.Шаг 2: непрерывная обратная связь по переднему фронту локального тактового генератора оценки с использованием кольца синхронизации битов [19] для синхронизации локальных тактовых импульсов с принятым сигналом для определения переднего и заднего фронтов точек выборки. Шаг 3: интегрируйте и выгрузите первую половину и вторую половину битов каждого набора выборочных данных, чтобы сравнить знаковые биты результатов. Оценивайте результаты как «1», если они разные, и как «0», если они одинаковые. Шаг 4: проверьте результаты на основе правила кодирования Миллера.

3. Эксперименты
3.1. Критерии оценки результата шумоподавления

На основе реальной практики в этой статье мы протестировали обычно используемый вейвлет-основа на разных уровнях разложения, чтобы оценить его эффекты шумоподавления с использованием ряда критериев оценки.

3.1.1. Выбор подходящей основы вейвлета с помощью вычисленной корреляции

Мы использовали корреляционную функцию для описания степени корреляции между значениями сигнала x ( t ) и y ( t ) в любой момент времени.Чем больше коэффициент корреляции (меньше 1), тем больше корреляция между x ( t ) и y ( t ).

Во время процесса шумоподавления импульсного сигнала бурового раствора исходный сигнал и сигнал с шумоподавлением. Мы определили оптимальную основу вейвлета, сравнив степень коэффициента корреляции между исходным сигналом и сигналом с шумоподавлением при различных основах вейвлета.

Корреляционная функция и описывается следующим уравнением:

3.1.2. Выбор подходящей основы вейвлета путем оценки способности восстанавливать сигналы

Предполагая, что исходный чистый сигнал имеет размер X , его шумовой сигнал равен , а сигнал после вейвлетного шумоподавления равен , уравнение (6) предлагается в качестве метода вычисления ошибки [ 20]: где , N – длина сигнала, – коэффициент полного отклонения (), – коэффициент предельного отклонения (),  +  = 1, а ρ – коэффициент реконструкции. В этой статье  =  = 0,5.

Евклидово расстояние отражает общее отклонение между исходным сигналом и сигналом с шумоподавлением, а также локальное отклонение исходного сигнала и сигнала с шумоподавлением между исходным сигналом и сигналом с шумоподавлением [21].

Значение этой формулы заключается в полном выявлении отклонения между двумя векторами. Чем больше рассчитанное ρ , тем лучше эффект реконфигурации.

3.1.3. Выбор подходящей основы вейвлета по SNR

Предполагая, что исходный чистый сигнал равен X , а сигнал после шумоподавления равен , SNR рассчитывается по следующему уравнению:

3.2. Устранение дрейфа базовой линии

Шум возник также из-за влияния различных электродвигателей и магнитных полей на поле бурения.Состав сигнала гидроимпульса был сложным, и мы не могли определить, был ли пульс достоверным; поэтому было важно удалить дрейф базовой линии перед процессом декодирования [22]. В этой статье мы применили алгоритм вейвлет-анализа для удаления дрейфа исходной линии исходного гидроимпульсного сигнала [23].

4. Результаты и обсуждение
4.1. Шумоподавление сигнала

На основе этих критериев оценки мы использовали тестовый сигнал для проверки эффекта вейвлет-шумоподавления.

В процессе моделирования учитывается только наложение шума накачки. Тестовый сигнал может почти представлять реальный импульсный сигнал бурового раствора без учета дрейфа базовой линии. Параметры для генерации тестовых сигналов показаны ниже: (1) Смоделированный сигнал: сигнал гидроимпульса со скоростью 3 бит/с, генерируемый системой гидроимпульсов в лабораторных условиях (2) Шум: шум насоса взят из реального бурового поля (3) Частота дискретизации : 2 кГц

Тестовый сигнал показан на рисунке 4; мы подтвердили проблему наложения частот в низкочастотной части сигнала.

В соответствии с критериями оценки в Разделе 3.1, основанными на тестовом сигнале, в этой статье были протестированы 47 наиболее часто используемых видов вейвлет-базиса на разных уровнях декомпозиции. На рисунках 5 и 6 показаны результаты тестирования базиса haar, db8, bior6.8 и sym8. В таблице 2 показано вычисленное отношение сигнал-шум для сигнала с шумоподавлением на основе db8.








Snr (DB) SNR (дБ)


Denoised Signal на уровне 4 100.8419
Денолированный сигнал на уровне 5 129.9389 129.9389 129.9389
Денолированный сигнал на уровне 6 119.1392

Следующие выводы поддерживаются фигурами 5-8: (1 ) Результат обработки базиса db8 был близок к bior6.8. (2) Коэффициент Хаара ρ был больше, чем у любого другого базиса, а его коэффициент корреляции был ниже, чем у любого другого базиса. (3) Когда уровень разложения был меньше 5 , как фактор ρ , так и коэффициент корреляции увеличивались с увеличением уровня разложения, что означало увеличение эффекта шумоподавления с увеличением уровня разложения.Результаты, показанные на рисунке 6, подтверждают, что шум не был отфильтрован на уровне 4, хотя некоторый сигнал был отфильтрован как шум на уровне 6. уменьшалось с увеличением уровня разложения, что означало, что эффект шумоподавления уменьшался с увеличением уровня разложения. (5) Когда уровень разложения был меньше 5, ОСШ увеличивался с уровнем разложения, в то время как уровень разложения был выше 5, отношение сигнал-шум уменьшается с уровнем разложения

. Согласно этим анализам, параметры вейвлет-преобразования, используемые для шумоподавления высокоскоростного гидроимпульсного сигнала, были разложены на уровне 5 и на основе db8.

На основании вышеприведенных выводов на Рисунке 9 показан участок исходного импульсного сигнала от бурового раствора с шириной импульса 0,3 с (3,3 бит/с) в скважине Ying-X нефтяного месторождения XX в Китайской национальной нефтяной корпорации (CNPC). уменьшалась энергия, которая почти полностью закрывалась шумом из-за малой длительности импульса, влияния шума накачки и отраженной волны.


Осциллограмма сигнала с удаленной базовой линией из части сигнала на рисунке 9 показана на рисунке 10.

Результат очищенного от шума сигнала, показанного на рис. 10, с помощью алгоритма показан на рис. 11. В соответствии с частотной областью шумовые помехи исходного импульсного сигнала были отфильтрованы с помощью вейвлет-преобразования.

На основе уравнения (10) рассчитанное отношение сигнал-шум для очищенного от шума сигнала составляет 116,2661 дБ. Результаты испытаний показали, что алгоритм обработки гидроимпульсного сигнала, основанный на вейвлет-преобразовании, обладает хорошей адаптируемостью, достигая ширины импульса 0,3 с при шумоподавлении исходного сигнала.

4.2. Синхронизация

В этом эксперименте мы применили 13-битный код Баркера в качестве синхронного заголовка. Последовательность данных была 36 бит; длина данных составила 490 точек выборки после 10 временных извлечений. На рис. 12 показаны результаты синхронизации кадров после извлечения. Четыре точки выборки были 237, 727, 1217 и 1707, длина данных каждого кадра составляла 490, и все точки данных находились на переднем фронте.


4.3. Полевая заявка

Основываясь на приведенном выше алгоритме обработки сигналов, с 2016 года система гидроимпульсов с высокой скоростью передачи данных была проведена более 8 полевых испытаний в различных условиях на нефтяных месторождениях Чанцин и Цинхай CNPC.В таблице 3 показано значение предустановленных параметров (в шестнадцатеричном формате). Как показано на рисунке 13, система обработки сигналов отфильтровала шум, и в левой его части декодированные данные совпадают с заданным значением.


Параметры Значение (в HEX)

Инк 321
Азм 23
Atf 745


5.Выводы

В этой статье, направленной на процесс обработки импульсного сигнала с высокой скоростью передачи данных для получения передаваемой скважинной информации, мы предложили алгоритм обработки сигнала, включающий часть обнаружения и часть декодирования.

В части обнаружения, основываясь на преимуществах характеристик вейвлет-преобразования с разным разрешением при анализе сигналов, мы предложили алгоритм вейвлет-преобразования для шумоподавления высокоскоростных гидроимпульсных сигналов. Путем сравнения коэффициента корреляции и коэффициента реконструкции сигнала до и после шумоподавления мы определили оптимальную комбинацию параметров для шумоподавляющей обработки высокоскоростного гидроимпульсного сигнала и продемонстрировали работоспособность показанного алгоритма с использованием фактической обработки данных.

В части декодирования, в соответствии с характеристиками кода Баркера и кода Миллера, мы разработали алгоритм декодирования и проверили правильность и выполнимость алгоритма с помощью полевого приложения.

Для реализации более высокой скорости передачи данных (более 10 бит/с), достигаемой непрерывной волной [24], необходимо провести дополнительные исследования алгоритма обработки сигналов двухканальных датчиков для повышения отношения сигнал-шум.

Доступность данных

Экспериментальные данные, использованные для подтверждения результатов этого исследования, можно получить у соответствующего автора по запросу.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в связи с публикацией данной статьи.

Благодарности

Это исследование проводилось при поддержке подпроекта Национального крупного проекта по науке и технологиям (2017ZX05019-002) Китая, Проекта исследований и разработок RSS CNPC (2019D-4217) и Исследовательской поддержки Китайской нефтегазовой компании (CPL2017- А03).

Bit eCatalog — расшифровка кода сверл для ПК/Mac/Windows 7.8.10 — Скачать бесплатно

Разработчик: Андрей Овчаренко

Лицензия: БЕСПЛАТНО

Рейтинг: 0/5 — голосов

Последнее обновление: 12 февраля 2021 г.

Сведения о приложении

Версия 21.02
Размер 32М
Дата выпуска 12 февраля 2021 г.
Категория Бизнес-приложения

Что нового:
Декодирование … [подробнее]

Описание:
Расшифровать код сверла. Чтобы расшифровать сверло… [читать дальше]

Разрешения:
Подробнее [подробнее ]

Ссылка с QR-кодом:
[подробнее ]


Ищете способ скачать электронный каталог Bit — расшифровка кода сверла для ПК с Windows 10/8/7 ? Тогда вы находитесь в правильном месте.Продолжайте читать эту статью, чтобы узнать, как загрузить и установить одно из лучших бизнес-приложений Bit eCatalog — расшифровка кода бурового долота для ПК.

Большинство приложений, доступных в магазине Google Play или iOS Appstore, созданы исключительно для мобильных платформ. Но знаете ли вы, что по-прежнему можете использовать любое из ваших любимых приложений для Android или iOS на своем ноутбуке, даже если официальная версия для платформы ПК недоступна? Да, у них есть несколько простых приемов, которые вы можете использовать для установки приложений Android на компьютер с Windows и использования их так же, как на смартфонах Android.

Здесь, в этой статье, мы перечислим различные способы Загрузить электронный каталог долот — расшифровка кода бурового долота на ПК в пошаговом руководстве. Итак, прежде чем приступить к делу, давайте посмотрим на технические характеристики Bit eCatalog — расшифровка кода бурового долота.

Электронный каталог долот — расшифровка кода бурового долота для ПК – Технические характеристики

Имя
бит ECATALOG — декодирование бурового бита
10+
Разработаны Андрей Оверянко

бит Ecatalog — декодирование дрель битовый код находится в верхней части списка приложений категории «Бизнес» в магазине Google Play.У него очень хорошие рейтинги и отзывы. В настоящее время электронный каталог Bit — декодирование кода сверла для Windows набрал более 10+ установок приложений и 0 звезд средних совокупных рейтинговых баллов пользователей.

Bit eCatalog — расшифровка кода сверл Скачать для ПК Windows 10/8/7 Ноутбук:

Большинство современных приложений разрабатываются только для мобильной платформы. Игры и приложения, такие как PUBG, Subway Surfers, Snapseed, Beauty Plus и т. д.доступны только для платформ Android и iOS. Но эмуляторы Android позволяют нам использовать все эти приложения и на ПК.

Так что, даже если официальная версия Bit eCatalog — расшифровка кода бурового долота для ПК недоступна, вы все равно можете использовать ее с помощью эмуляторов. Здесь, в этой статье, мы собираемся представить вам два популярных эмулятора Android для использования Bit eCatalog — расшифровка кода сверла на ПК .

Электронный каталог долот — расшифровка кода бурового долота Скачать для ПК Windows 10/8/7 – Метод 1:

Bluestacks — один из самых крутых и широко используемых эмуляторов для запуска приложений Android на ПК с Windows.Программное обеспечение Bluestacks доступно даже для Mac OS. В этом методе мы собираемся использовать Bluestacks для загрузки и установки Bit eCatalog — расшифровки кода сверла для ПК с Windows 10/8/7 Laptop . Давайте начнем наше пошаговое руководство по установке.

  • Шаг 1 : Загрузите программное обеспечение Bluestacks 5 по ссылке ниже, если вы не установили его ранее — Загрузите Bluestacks для ПК
  • Шаг 2 : Процедура установки довольно проста и понятна.После успешной установки откройте эмулятор Bluestacks.
  • Шаг 3 : Первоначальная загрузка приложения Bluestacks может занять некоторое время. После его открытия вы сможете увидеть главный экран Bluestacks.
  • Шаг 4 : Магазин Google Play предустановлен в Bluestacks. На главном экране найдите Playstore и дважды щелкните значок, чтобы открыть его.
  • Шаг 5 : Теперь найдите приложение, которое хотите установить на свой компьютер. В нашем случае найдите Bit eCatalog — расшифровка кода бурового долота для установки на ПК.
  • Шаг 6 : После того, как вы нажмете кнопку «Установить», Bit eCatalog — расшифровка кода бурового долота будет автоматически установлена ​​в Bluestacks. Вы можете найти приложение в списке установленных приложений в Bluestacks.

Теперь вы можете просто дважды щелкнуть значок приложения в bluestacks и начать использовать приложение Bit eCatalog — расшифровка кода сверла на своем ноутбуке. Вы можете использовать приложение так же, как и на своих смартфонах Android или iOS.

Если у вас есть APK-файл, в Bluestacks есть возможность импортировать APK-файл.Вам не нужно заходить в Google Play и устанавливать игру. Однако рекомендуется использовать стандартный метод установки любых приложений для Android.

Последняя версия Bluestacks обладает множеством потрясающих функций. Bluestacks4 буквально в 6 раз быстрее, чем смартфон Samsung Galaxy J7. Поэтому рекомендуется использовать Bluestacks для установки Bit eCatalog — расшифровки кода бурового долота на ПК. Для использования Bluestacks у вас должен быть ПК с минимальной конфигурацией. В противном случае вы можете столкнуться с проблемами загрузки во время игры в высококлассные игры, такие как PUBG.

Bit eCatalog — расшифровка кода бурового долота Скачать для ПК Windows 10/8/7 – Метод 2:

Еще один популярный эмулятор Android, который в последнее время привлекает большое внимание, — это MEmu play.Он очень гибкий, быстрый и предназначен исключительно для игровых целей. Теперь мы увидим, как Download Bit eCatalog — расшифровка кода бурового долота для ПК с Windows 10 или ноутбука 8 или 7 с помощью MemuPlay.

  • Шаг 1 : Загрузите и установите MemuPlay на свой ПК. Вот ссылка для скачивания — веб-сайт Memu Play. Откройте официальный сайт и загрузите программное обеспечение.
  • Шаг 2 : После установки эмулятора просто откройте его и найдите значок приложения Google Playstore на главном экране Memuplay.Просто дважды нажмите на него, чтобы открыть.
  • Шаг 3 : Теперь найдите Bit eCatalog — расшифровка кода бурового долота App в Google Play Store. Найдите официальное приложение от разработчика Андрея Овчаренко и нажмите кнопку «Установить».
  • Шаг 4 : После успешной установки вы можете найти Bit eCatalog — расшифровку кода сверла на главном экране MEmu Play.

MemuPlay — это простое и удобное приложение. Он очень легкий по сравнению с Bluestacks.Поскольку он предназначен для игровых целей, вы можете играть в такие высококлассные игры, как PUBG, Mini Militia, Temple Run и т. д.

Bit eCatalog — расшифровка кода бурового долота для ПК – Заключение:

Bit eCatalog — расшифровка кода бурового долота приобрела огромную популярность благодаря простому, но эффективному интерфейсу. Мы перечислили два лучших метода установки Bit eCatalog — расшифровка кода сверла на ноутбуке с Windows . Оба упомянутых эмулятора популярны для использования приложений на ПК.Вы можете воспользоваться любым из этих способов, чтобы получить Bit eCatalog — расшифровку кода сверла для ПК с Windows 10 .

Мы заканчиваем эту статью на Электронный каталог долот — расшифровка кода бурового долота Скачать для ПК на этом. Если у вас есть какие-либо вопросы или проблемы при установке эмуляторов или Bit eCatalog — расшифровка кода сверла для Windows , сообщите нам об этом в комментариях. Мы будем рады Вам помочь!

Расшифровка кода сверла

Показаны разрешения для всех версий этого приложения

    Это приложение имеет доступ к:

  • Фото/Медиафайлы
  • изменять или удалять содержимое вашего USB-накопителя.
    прочитать содержимое вашего USB-накопителя.
  • Память
  • изменить или удалить содержимое вашего USB-накопителя.
    прочитать содержимое вашего USB-накопителя.
  • Другое
  • полный доступ к сети.
    просмотр сетевых подключений.

Расшифруйте код сверла.
Чтобы расшифровать код сверла:
Откройте вкладку расшифровки кода сверла, выбрав «Расшифровка кода сверла» в меню слева.
Выберите тип бурового долота (группа породоразрушающих инструментов) из списка.
В каждой из четырех ячеек (расположенных под элементом выбора, выберите тип бурового долота) выберите нужный символ для кода бурового долота.
Результат расшифровки будет автоматически отображаться под пунктами выбора типа сверла и шифровальных знаков.
Словарь кодов буровых долот
Откройте вкладку словаря кодов буровых долот, выбрав «Словарь кодов буровых долот» в меню слева.
Приложение содержит словарь кодов буровых долот IADC.
Словарь кодов буровых долот поддерживает функцию редактирования. Просматривайте, редактируйте, дополняйте или удаляйте любые элементы в словаре кодов буровых долот.
Каталог видов/групп породоразрушающего инструмента.
Открыть вкладку каталога видов/групп породоразрушающего инструмента, выбрав в меню слева «Породорезный инструмент».
Каталог видов/групп породоразрушающего инструмента поддерживает функцию редактирования. Просмотр, редактирование, дополнение или удаление видов/групп породоразрушающих инструментов.

Как сделать гигантский диск декодирования

Ваши дети любят секретные коды?

Пару месяцев назад мой сын начал делать бумажные диски для расшифровки секретных сообщений. Идея была вдохновлена ​​​​этой классной книгой для мальчиков (партнерские ссылки включены в пост). С тех пор мы пишем друг другу сообщения и еще до окончания школы подготовили диски для всего его класса. Мы так развлекались, когда писали код, но, может быть, я просто тайный шпион в душе.

Куда это пошло оттуда . . .

После того, как дом на дереве был закончен, у нас остался пень среднего размера, который сидел и выглядел одиноким. Он просил что-то сделать с ним. Сначала я думал, что просто куплю большой деревянный круг, чтобы сделать столешницу, когда я принесу детям поднос с лимонадом. Практично, правда?

А потом меня ударило, как большой деревянный круг по голове. Я должен построить гигантский диск декодирования. Это послужило бы мне местом для установки подноса, но с дополнительной функцией декодирования сверхсекретных сообщений это было бы очень круто.

Если вашим детям нравится расшифровывать секретные сообщения, этот проект им понравится! Я держал это в секрете, пока все не было сделано, и мы не сделали наше последнее открытие как конец охоты за мусором.

Как сделать гигантский диск декодирования

Необходимые материалы:

Я купил два деревянных патрона в Home Depot. Проверьте их сайт, чтобы узнать, есть ли они в наличии в вашем местном магазине. Я разговаривал с одним человеком, который сказал мне, что у них их нет, но потом, когда я спросил другого сотрудника и показал ему свой телефон с отчетом «в наличии», он искал, пока их не нашел.

Было бы разумно (я не был…), если бы сначала определили центр своего круга. Инструкции смотрите в видео ниже. Мне нравится смотреть на вещи, и я хотел сразу погрузиться в них. Так я и сделал.

Первое, что нужно сделать, это отметить, где 26 букв алфавита должны располагаться на меньшем деревянном круге . Я сделал звездочку из малярного скотча, чтобы разделить пространство. Имейте в виду, что при 26 буквах по 13 должны занимать каждую половину.Это означает, что A и N должны быть прямо напротив друг друга.

После того, как пометите скотчем, напишите буквы карандашом.

Проверьте, соответствует ли размер ваших букв. Я использовал край линейки для начала буквы, а затем отрегулировал буквы так, чтобы они были чуть больше дюйма в высоту.

Когда вы будете довольны расположением и размером букв, вытащите инструмент для выжигания по дереву. Это требует небольшой практики, но даже после того, как я немного потрудился, некоторые из моих букв были не совсем красивыми.Инструмент должен быть очень горячим. Время от времени делайте перерыв между буквами, чтобы наконечник снова нагрелся. Гладкие, сильные удары — это то, к чему вы стремитесь.

Если вы никогда раньше не использовали такой инструмент, я бы посоветовал сначала потренироваться на куске дерева. Почувствуйте, как удерживать и оказывать давление при движении по дереву. Если вы слишком долго держите в одном месте, вы получите выбоину, поскольку инструмент сгорит в древесине. Первая практика обязательно поможет.

При необходимости пройдитесь горелкой по буквам еще раз.

Если вы еще не нашли центр своих деревянных снарядов, самое время это сделать. Я использовал квадрат, как на видео ниже. Вам нужно определить центр круга (и выполнить следующий шаг), прежде чем писать буквы на большом деревянном круге.

После того, как вы определили центр круга, просверлите отверстия. Они должны будут соответствовать винту с задержкой 3/8″.

Есть два способа определить расстояние между нижними круглыми буквами.Вы можете повторить процесс с первого раунда или определить место на основе верхнего раунда. Я выбрал последнее. Чтобы таким образом увеличить расстояние, выровняйте деревянные раны, вставив на место стягивающий винт.



Напишите карандашом буквы нижнего ряда, работая по всему алфавиту.

Снова вытащите линейку, чтобы убедиться в согласованности. При необходимости отрегулируйте. Стирайте по мере необходимости. Я сделал эти буквы крупнее. . . 1 3/4″.

СОВЕТ:  Если вы не можете удалить все следы от карандаша и используете светлую морилку, возьмите наждачную бумагу и отшлифуйте их.

Затем разделите два деревянных круга для удобства и сожгите буквы на нижнем круге.

После того, как оба набора букв будут сожжены, вам нужно будет создать кодовые ключи как на фото выше.

Когда вы отправляете код, вы должны рассказать своим детям, как этот код следует расшифровывать. Как они узнают, с чего начать расшифровку дисков, чтобы правильно перевести ваше сообщение? Скажете ли вы им выстроить доски так, чтобы А = К? Или вы будете использовать специальные символы? Я выбрал символы.

Если ваша доска поворачивается так же, как моя, возможно, вы не сможете вращать круги и каждый раз выстраивать буквы в линию. У меня было три положения, в которых буквы хорошо совпадали друг с другом. В этих местах вам нужно будет записать символы кодового ключа.

В качестве символов я выбрал бесконечность, звездочку и три точки («следовательно» в терминах математики). Когда дети получат от меня код, я поставлю один из символов вверху своего сообщения. Затем дети узнают, что им нужно выстроить символы в ряд, чтобы они могли определить правильное сообщение.

Когда вы закончите запись, окрасьте диски декодирования в выбранный вами цвет.

Запечатайте свои диски. Я использовал гидроизоляцию для палуб, которым исполнилось 20+ лет, и некоторые части оставались липкими.

Итак, я добавил пару слоев акрилового спрея для внутренних и наружных работ.

Теперь пора начинать строить. Возьмите свое оборудование, инструменты и отправляйтесь к своему пню или основанию стола.

Направляющие для мебели помогут вашему верхнему декодирующему диску скользить по нижнему диску. Думайте об этом как о создании ленивой сьюзен, и эти ребята не только будут разделять два слоя, но и помогут поддерживать и поворачивать верхний диск.

Вбейте направляющие в доску. Если вы приобрели материалы того же размера, что и я, не нужно беспокоиться о том, что острые концы мебельных направляющих проткнут нижнюю доску.

Просверлите пилотное отверстие в культе.Убедитесь, что вы просверлили соответствующий размер! Мы не сделали его достаточно большим и сломали винт. К счастью, пень был немного продолговатым, и мы просверлили новое отверстие рядом с исходным местом.

Проверьте и посмотрите, сколько шайб вам нужно между досками, чтобы они не превышали высоту скольжения мебели.

Теперь расположите центральное отверстие нижнего декодирующего диска над направляющим отверстием культи. Затем выровняйте шайбы над отверстием.

Добавьте свой верхний декодирующий диск и еще одну шайбу. Затем вставьте и затяните шуруп через древесину в пень с помощью храповика или ударного ключа.

Просто для пояснения, вот порядок материалов сверху вниз:

Винт с затяжкой
Одна шайба
Меньший диск для декодирования
Мебельные направляющие и несколько шайб (для соответствия высоте).
Большой диск декодирования
Пень

Вот как это выглядит в собранном виде:





Я отправил детей через дом и двор на поиски мусора.Это была последняя подсказка.

(Дом с беседкой = Дом на дереве)

Обратите внимание, что мой кодовый ключ для этого секретного сообщения – это символ бесконечности. Дети должны были выстроить символ бесконечности на верхнем и нижнем диске, чтобы понять значение кода.

Вот они бегут по лесу, чтобы обнаружить свой сюрприз.







Пишу код своей сестре!

При написании кодов мне проще всего написать букву верхнего диска на бумаге, чтобы указать и показать букву нижнего диска.Но не заблуждайтесь, написание кода требует концентрации и супершпионской концентрации. Легко запутаться и написать наоборот.

Веселитесь, мои шпионы!

Что бы подумали ваши дети, если бы вы построили для них этот гигантский декодирующий диск? Полюбят ли они это?



Обучение кодированию (правописание) и декодированию (чтение)

Обучение кодированию и декодированию
  • Обучение фонетике было самым ранним методом обучения чтению.Детей учили названиям букв и простым слогам для построения слов. В этом аналитическом подходе для построения слогов использовались фрагменты слов, затем слова и осмысленные фразы (стр. 69).
  • Хоровое чтение более глобально и возникло в 20 веке (с. 69).
  • Подход с целым словом уделял мало внимания фонетике и делал упор на распознавание целых слов с осмысленными единицами чтения (стр. 70).
  • Сегодня мы используем сбалансированную грамотность, сочетающую фонетику с обогащенным чтением (стр.70).
  • Причиной обучения целыми словами были нарушения в произношении общеупотребительных слов ~ пинта vs. намек и иметь vs. дал ~ буквенно-фонемные соответствия ненадежны; следовательно, мы должны запоминать целые слова, а не части. Целое слово также способствует пониманию в начале чтения. Слова имеют значение; звуков речи нет (с. 70).
  • Целостный язык (Смит и Гудман, 1971) — это психолингвистический подход. Чтение — это игра в догадки, в которой читатели определяют смысл с помощью систем подсказок в богатой литературе.Отдельное обучение фонетике слишком скучно. Целостный язык сегодня называют литературным методом (стр. 70).
  • Поскольку Common Core, Национальный исследовательский совет, Национальная комиссия по чтению, чтение должно быть сбалансированным и всесторонним подходом, включающим фонетику и обогащенный текст (стр. 71).
  • Программы чтения должны в достаточной мере основываться на научных исследованиях, чтобы соответствовать требованиям Закона «Ни одного отстающего ребенка» от 2001 г. (стр. 71).
  • Сбалансированный и комплексный подход основан на следующем: ни одна программа чтения не является наилучшей для всех, дети должны развивать фонематический слух, осваивать алфавитный принцип, фонетику не следует обучать отдельно, а путем механического заучивания следует обучать фонетике развивать стратегии правописания и навыки анализа слов, читать по смыслу, обогащенная литература развивает положительную склонность к чтению и развивает их ум, чтобы мыслить образно и творчески (стр.71).
  • Люди обеспокоены оценками, сопровождающими Common Core (стр. 71).
  • Факторы, влияющие на более поздние навыки грамотности читающего в декодировании, понимании, правописании: знание алфавита (имена и звуки), фонологическая осведомленность, фонологическая память, написание и написание имени, быстрое называние предметов и цветов, быстрое называние букв и цифр ( стр. 72).
  • Предсказательная сила печатных знаний и визуальной обработки слаба (стр. 71).

Успешные стратегии обучения (стр.73):

  • Вмешательства, ориентированные на код: вмешательства, предназначенные для обучения детей взламыванию буквенного кода ~ научить детей обнаруживать звуки и управлять ими с помощью рифмовки.
  • Совместное чтение: читайте детям книги и делайте обмен интерактивным.
  • Программы для родителей и дома: обучение родителей методам обучения для использования дома. Наибольшее влияние оказывает на развитие словарного запаса.
  • Программы дошкольного/детского сада
  • Вмешательства по улучшению речи: улучшение навыков устной речи, частоты использования слов и увеличение средней длины высказываний.
  • Исследования показывают, что СЭС, возраст, раса, этническая принадлежность не являются факторами, заполняющими этот пробел (стр. 74).
  • Чтение — это приобретаемый навык. Следовательно, программы должны отражать то, что ученые узнали о том, как мы приобретаем навыки (стр. 74).

Элементы научного обучения любому навыку (стр. 74-75):

  • Мотивация/внимание: концентрация и умственные усилия для его поддержания. Технология должна быть не тупиком, а мотивационной стратегией для достижения цели.
  • Интенсивность: интенсивная концентрация на новом навыке позволяет мозгу создать больше нейронной поддержки для этого навыка за короткий промежуток времени (если вы планируете пробежать марафон, случайные пробежки не помогут — вам нужна интенсивность).
  • Практика:  учащиеся должны неоднократно знакомиться с изученным материалом и обрабатывать его. Практика делает его постоянным — будьте уверены, что сохраняемые знания верны. Исследования показывают, что чем больше человек читает, тем лучше он будет читать в любом возрасте и на любом уровне владения языком.
  • Перекрестное обучение: обучение любому навыку упрощается, если оно поддерживается другими навыками, которые учащийся уже знает или изучает. Несвязанные нейронные сети устанавливают связи. Например, успешное чтение требует, чтобы читатель владел беглостью и пониманием разговорной речи.
  • Адаптивность:  учитель должен оценить текущий уровень навыков учащегося и соответствующим образом адаптировать новую инструкцию. Если это слишком сложно, учащийся расстраивается.Мониторинг прогресса в адаптации учебных стратегий.
  • Уровень осведомленности о навыках: успех в расшифровке незнакомых слов дает им силу, когда они знают принцип алфавита.
  • ФМРТ и другие технологии сканирования мозга продолжают предлагать новое понимание того, как различается мозг начинающих, опытных и борющихся читателей. Интенсивные вмешательства с трудными читателями изменили их фМРТ-изображения, чтобы они стали похожи на типичных читателей (стр. 76).
  • Письмо для чтения: доказательства того, как письмо может улучшить чтение (Graham and Hebert, 2010) обнаружили, что обучение письму укрепляет навыки чтения учащихся, а увеличение количества писем улучшает их навыки чтения (стр.76).
  • Чтение включает в себя два основных процесса декодирования и понимания. Успешное декодирование влечет за собой фонематическую осведомленность, фонетику и беглость речи. Понимание требует развитого словарного запаса, взаимодействия с текстом и учителя, обученного стратегиям понимания (стр. 77).
  • Фонематическая осведомленность и знание букв являются двумя лучшими показателями того, насколько хорошо дети научатся читать в течение первых двух лет обучения. Даже для учащихся средних и старших классов фонематическая осведомленность является хорошим предиктором их способности читать точно и быстро (стр.78).
  • Фонематическая осведомленность ~ первый шаг в овладении алфавитным принципом, способность сопоставлять буквы с произносимыми звуками языка. По мере улучшения картографических навыков у детей они могут читать быстрее и с большим пониманием (стр. 78).
  • Фонематическая осведомленность помогает детям научиться писать по буквам (стр. 78).
  • Фонематическая осведомленность наиболее эффективна, когда детей учат манипулировать фонемами, работая с вырезками букв, представляющих эти фонемы (стр.78).
  • Изучение того, как смешивать буквы с фонемами, помогает учащимся ЧИТАТЬ слова, а изучение разделения букв звуками помогает учащимся ПРОИЗВОДИТЬ слова по буквам (стр. 78).
  • Фонематическая осведомленность наиболее эффективна, когда она фокусируется только на 1 или 2 типах манипуляций с фонемами, а не на нескольких, чтобы дети могли их освоить (стр. 78).
  • Исследования визуализации мозга показали, что при обучении фонематическому восприятию эффективная практика может создавать новые нейронные цепи. После того, как дети знакомятся с новыми отношениями между буквами и звуками, необходима дополнительная практика, чтобы убедиться, что обучение закрепляется в долговременной памяти (с.78).
  • Визуализация мозга также показала, что обучение чтению зависит от сопоставления букв и написания слов со звуками речи и речевыми единицами, которые они представляют, для развития области визуальной словоформы (стр. 78).
  • Обучение фонеме учит отношениям между фонемами разговорного языка и графемами письменного языка, а также тому, как использовать эти отношения для чтения и написания слов (стр. 79).
  • См. стр. 79 в книге Дэвида Соузы «Как мозг учится читать» , где представлена ​​таблица «Как научить фонематическому восприятию».
  • Обучение фонетике обучает детей системе запоминания того, как читать слова (стр. 80).
  • В программах специального образования и Title One используются программы, основанные на фонетике (стр. 80).
  • Изучение 22 исследований показало, что обучение фонетике привело к значительно более высоким достижениям учащихся начальной школы, особенно учащихся из числа меньшинств (стр. 80).
  • Систематическое и детальное обучение фонетике значительно улучшает распознавание и правописание слов в детском саду и в 1 классе.Однако эффект обучения в классах со 2 по 6 ограничивается улучшением навыков устного текста и чтения слов. После 6 класса это, как правило, непродуктивно для большинства учащихся (стр. 80).
  • Систематическое обучение значительно улучшает понимание прочитанного на основе исследований (стр. 80).
  • Систематическое обучение эффективно на различных экономических и социальных уровнях (с. 80).
  • Систематическое обучение полезно для тех, кто испытывает трудности с обучением чтению и подвержен риску развития проблем с чтением (стр.80).
  • Систематическое обучение наиболее эффективно в детском саду или в 1 классе (стр. 80).
  • См. стр. 80-82 в книге Дэвида Соузы «Как мозг учится читать» для получения таблицы «Как преподавать фонетику».
  • В английском языке есть некоторые правила правописания, но мозгу требуется больше областей для запоминания и кодирования сложных исключений — тех, чье произношение отклоняется от ожидаемого, таких как -tion, -ould, -ough (стр. 82).
  • Правописание тесно связано с чтением, поскольку оно включает в себя разбиение произносимого слова на его звуки и кодирование их в буквы, представляющие каждый звук.Таким образом, обучаясь чтению, дети учатся писать по буквам (стр. 82).
  • Произношение в придуманном написании очень близко к предполагаемому слову. Придуманная орфография способствует развитию чтения и письма (с. 82).
  • Исследования показывают, что придуманная орфография является надежным показателем успеваемости в чтении. Изобретенная орфография побуждает детей использовать аналитический подход к правописанию и облегчает фонологические и орфографические знания (стр. 82-83).
  • Письмо может быть более легким путем к обучению грамоте, чем чтение.Письмо — это обратная сторона чтения. Письмо может быть более простой задачей, потому что оно предполагает переход от звуков в голове ребенка, которые уже известны и автоматически, к буквам, а не от неизвестных букв при чтении к известным (стр. 83).
  • При соответствующем вмешательстве учителя придуманные варианты написания постепенно приближаются к общепринятым формам. Таким образом, орфографические ошибки следует рассматривать не как препятствие для письма, а как показатель мыслительных процессов ребенка при осмыслении отношений между буквами и звуками (с.83).
  • Учителя должны использовать стратегии, чтобы помочь детям преобразовать придуманное правописание в обычное правописание, чтобы ошибки не сохранялись в долговременной памяти (стр. 83).
  • Отправка текстовых сообщений не приводит к нарушению правописания. Напротив, текстовые сообщения могут быть полезными, потому что мозг ребенка должен провести мысленный анализ слова, чтобы решить, как лучше сократить слово. Это действие требует, чтобы нейронные цепи запомнили правильное написание слова, чтобы преобразовать его в текст (стр. 83).
  • Дети проходят 5 этапов развития навыков правописания. Сети мозга сопоставляют звуки буквам и ищут закономерности, которые нужно запомнить, что поможет в кодировании и декодировании в будущем (стр. 84).
  • Этапы 1 и 2 относятся к звуку, этапы 3 и 4 — к паттернам, а этап 5 — к префиксам и суффиксам (стр. 84).
  • См. стр. 84-86 в книге Дэвида Соузы «Как мозг учится читать» для получения схемы «Как учить правописанию».
  • Успеваемость учащихся по чтению значительно улучшается, когда учителя просят учащихся написать о прочитанном.Кроме того, это учит студентов лучше писать и увеличивает количество написаний, которые студенты пишут (стр. 87).
  • Резюме, ведение заметок, ответы на вопросы и развернутые ответы положительно влияют на навыки чтения. Совместное обучение чтению и письму помогает учащимся развить больше навыков и знаний в области грамотности (стр. 87).
  • Беглость: способность читать текст быстро, точно и выразительно. Это помогает читателю сосредоточиться на содержании (стр. 87).
  • Дети без беглости речи не могут вспомнить прочитанное из-за ограниченного объема оперативной памяти.Практика чтения помогает беглости речи (стр. 87).
  • Беглость устраняет разрыв между распознаванием слов и их пониманием. С практикой распознавание слов и их понимание происходят одновременно (стр. 87).
  • Беглость даже опытных читателей снижается при встрече с незнакомой лексикой или темами (стр. 88).
  • Чтобы читать с выражением, читатели должны разделить предложения на осмысленные фрагменты, включающие фразы и предложения (стр. 88).
  • Автоматизм: быстрое и легкое распознавание слов, которое приходит после большой практики чтения.Это не относится к чтению с выражением (стр. 89).
  • Повторное устное чтение под наблюдением улучшает беглость чтения и общую успеваемость по чтению (стр. 89).
  • Исследования показали, что беглость устного чтения учащихся в первом, втором и третьем классах является надежным предиктором того, насколько хорошо они набирают баллы в сложных тестах на понимание прочитанного в конце третьего класса (стр. 89).
  • Беглость речи не является прямым результатом умения распознавать слова. Вместо этого беглость — это отдельный компонент, развиваемый посредством обучения (стр.90).
  • Неформальные инвентаризации прочитанного, текущие записи и анализ ошибок являются подходящими мерами для выявления проблем учащихся с распознаванием слов, но не являются мерами беглости речи. Подсчет правильно прочитанных слов в минуту является более подходящей мерой (стр. 90).
  • Лучшие читатели читают больше всего, а самые плохие читатели читают меньше всего, поэтому время занятий, потраченное на самостоятельное чтение про себя, не является хорошим использованием времени из-за минимального руководства и обратной связи (стр. 90).
  • Исследования не показали корреляции между чтением про себя и улучшенной беглостью или пониманием (стр.90).
  • Самостоятельное чтение увеличивает словарный запас читателя. Дети, которые читают по 10 минут в день, читают более 600 000 слов в год, чем дети, которые этого не делают. 20 минут в день увеличивают время до более чем 2 миллионов слов в год (стр. 90).
  • См. стр. 90-92 в книге Дэвида Соузы «Как мозг учится читать » для получения таблицы «Как научить беглости речи».
  • Алфавитный принцип не понятен большинству детей. Поэтому методы обучения, которые обучают этому принципу через фонологическое осознание, наиболее эффективны (стр.93).

Проверьте эти ссылки для получения дополнительной информации!

       Документ Word на этой странице доступен при пожертвовании в размере 10 долларов США на оплату обслуживания моего веб-сайта. Нет графики из-за законов об авторском праве. Спасибо!

Код сверла 19.9 APK + Mod (Unlocked) для Android

Расшифровать код бурового долота. Чтобы расшифровать код бурового долота: Откройте вкладку декодирования кода бурового долота, выбрав «Расшифровка кода бурового долота» в меню слева. Выберите тип бурового долота (группа породоразрушающих инструментов) из список.В каждой из четырех ячеек (находится под пунктом выбора типа долота) выберите нужный символ кода долота. Результат расшифровки автоматически отобразится под пунктами выбора типа долота и символы шифра. Словарь кодов буровых долотОткройте вкладку для словаря кодов буровых долот, выбрав «Словарь кодов буровых долот» в меню слева. Приложение содержит словарь кодов буровых долот IADC. Словарь кодовых кодов буровых долот поддерживает редактирование функция.Просмотр, редактирование, дополнение или удаление любых позиций в словаре кодов буровых долот.Каталог видов/групп породоразрушающего инструмента.Открыть вкладку каталога видов/групп породоразрушающего инструмента, выбрав в меню слева. Каталог видов/групп породоразрушающего инструмента поддерживает функцию редактирования. Просмотр, редактирование, дополнение или удаление видов/групп породоразрушающих инструментов.

Информация о моде

разблокирован

Как установить

Установите шаги:
Сначала вы должны удалить код исходной версии бурового долота, если вы его установили.
Затем загрузите код сверла Mod APK на нашем сайте.
После завершения загрузки необходимо найти файл apk и установить его.
Вы должны включить «Неизвестные источники», чтобы устанавливать приложения вне Play Store.
Затем вы можете открыть и наслаждаться кодом бурового долота Mod APK

Безопасен ли код сверла Mod?

Код мода сверла на 100% безопасен, потому что приложение было проверено нашей платформой Anti-Malware и вирусы не были обнаружены.В состав антивирусной платформы входят: AOL Active Virus Shield, avast!, AVG, Clam AntiVirus и т. д. Наш антивирусный движок фильтрует приложения и классифицирует их в соответствии с нашими параметрами. Таким образом, на нашем сайте можно на 100 % безопасно установить Mod APK Code of the Drill Bit.

Добавить комментарий

Ваш адрес email не будет опубликован.
