Циркуляционного насоса wilo устройство: Ремонт насосов Wilo (Вило) своими руками: неисправности

Содержание

Советы по выбору циркуляционных насосов Wilo (Вило)


Главной задачей циркуляционного оборудования является создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура, независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) создают необходимое давление, подходят для подключения к системам отопления любой конфигурации.

Устройство и принцип работы насосов марки Wilo

Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционно используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.

Принцип работы бытового отопительного насоса Wilo мокрого типа основан на непосредственном контакте крыльчатки с жидкостной средой. Такая конструкция имеет следующие преимущества:

  • Шумовые характеристики – работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и ванной комнате.
  • Удаление воздуха – в конструкции установлен клапан, через который из системы отопления удаляется воздух.
  • Снижение энергозатрат – все модели потребляют минимальное количество электроэнергии. При этом, сохраняется высокая производительность.
  • Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.


Техническими характеристиками циркуляционных насосов для отопления Wilo являются:

  • Удобное управление – предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
  • Модели с электронным управлением укомплектованы встроенным термостатом.
  • Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
  • Рабочие параметры – напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³/час. Рабочий диапазон температуры теплоносителя от -10°С до + 110°С.

Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью. Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

Насос для отопления Wilo Star

В серии Wilo Star, потребителю предлагают бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star – стандартные системы отопления.

В линии представлены следующие модели:

  • Wilo Star RS – в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8. Корпус выполнен из термоустойчивого чугуна, ротор, подшипники и другие элементы, соприкасающиеся с теплоносителем, из нержавеющей стали. Star RS – это циркуляционный насос, с ручным регулированием и возможностью создания давления до 10 бар. Максимальная пропускная способность до 6 м³/час.
  • Wilo Star RSD – сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают давление в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двум независимым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.

Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления, с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.

Насосы для систем отопления Wilo Top

Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей. Производительности достаточно для подключения к системам обогрева на 1400 м².

В конструкции предусмотрена теплоизоляция, что дает возможность наружной установки устройства.
Циркуляционные насосы марки Вило Топ, это максимальный напор воды до 10 м вод. столба, рабочее давление 10 бар. В серии Wilo Top представлены фланцевые насосы.

Помимо базовой версии, потребителю предлагают следующие модификации:

  • Wilo TOP-RL и TOP-S – наиболее производительные насосы серии. Модели оснащены 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
  • Wilo TOP-Z – модель серии Тор, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование располагают в любых, самых неприспособленных для этого местах.
  • Wilo ТОР – базовая конфигурация. Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметрах производительности: давление от 6-10 бар, температура теплоносителя от -20°С до +130°С.

Наносное оборудование серии ТОР оптимально подходит для промышленного применения, в условиях агрессивной среды теплоносителя.

Отопительные насосы Wilo Stratos

Одна из новых серий насосного оборудования Wilo Stratos, отличается тем, что контроль над работой модуля осуществляется посредством электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производительностью от 25 кВт.

Главными достоинствами регулировки водяного насоса Wilo Stratos в системе отопления, с помощью электронного блока управления, являются:

  • Потребляемая мощность насоса Wilo от 2 до 48 Вт.
  • Установлен ночной режим, когда потребление электроэнергии падает до минимума.
  • Автоматическая регулировка рабочих параметров – контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.


В серии дополнительно предлагаются модели, изготовленные в бронзовом корпусе, а также модификации с увеличением производительности до 16 бар.

Wilo Stratos подходят для энергосберегающих систем отопления. По сравнению с обыкновенным насосным оборудованием, экономия электроэнергии составляет не менее 80%.

Насосы отопления серии Wilo Yonos

Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабжен электронным блоком управления, защитой от завоздушивания системы и функцией удаления твердых частиц из жидкостной среды теплоносителя.

Переключение режима работы в Wilo Yonos осуществляется с помощью механического переключателя. Существует возможность использования фиксированных заводских настроек. Для экономного расхода электроэнергии, модуль переводят в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давлении в системе и другие параметры. Помимо стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.

Как подобрать насос Wilo для системы отопления

Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:

  • Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
  • Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.

Точные расчеты проводят только после аудита помещения и системы отопления. Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.

Как распознать оригинал насоса Wilo

Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.

На самом деле, отличить подделку достаточно просто:

  1. Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
  2. Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
  3. Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
  4. На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.


С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно. Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.

Как рассчитать, какой нужен насос Wilo

Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:

  1. Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
  2. Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.


В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.

Как правильно установить насос Wilo в систему отопления

Установка циркуляционного насоса марки Wilo в систему отопления выполняется в согласии со строгим соблюдением инструкции по эксплуатации, предоставленной заводом производителем. Во время проведения монтажных работ следует выполнять следующие правила:

  • Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.
  • Подключение теплых полов – насос устанавливают в специальный смесительный узел. Правильное расположение отопительного насоса Вило указано стрелками, расположенными на корпусе и гидравлической разводке.
  • Подключение к системе отопления радиаторного типа – устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной остановки циркуляции теплоносителя, монтируют в байпас. Правила установки насосов Вило, позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
  • Установка и обслуживание – насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, указанного стрелками на корпусе и смесительном узле. Рекомендуется, чтобы установку выполняли квалифицированные специалисты.
    Способы монтажа насоса зависят от выбранной модели и подробно описаны в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется.
  • На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.


Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:

  • Можно оставлять насос постоянно включенным. Рекомендуется включать устройство на несколько минут, после окончания отопительного сезона.
  • Гул при работе насоса – указывает на несколько возможных неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильно выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
  • Включать насосное оборудование можно только при заполненной системе отопления. Модели с мокрым ротором, используют для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.

Учесть все особенности установки циркуляционного отопительного насоса Wilo может только квалифицированный специалист. Монтаж оборудования выполняется всего за несколько часов. При установке байпаса, потребуется 3-6 часов.

Какой насос лучше выбрать – Wilo или DAB

Судя по отзывам и статистическим отчетам, наиболее надежными считаются индивидуальные системы отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos. Им несколько уступает продукция DAB.

Насос Wilo может беспрерывно работать не менее 7-9 лет. Модели, предлагаемые производителем, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.

Стоимость продукции датского концерна DAB и немецкого Wilo, приблизительно одинакова, но по техническим параметрам, модули Вило существенно обгоняют конкурентов.

Циркуляционные насосы Wilo — модели Вило Stratos, Wilo Star, TOP, Yonos

Большинство пользователей, обустраивающих в своем доме отопительную систему, намереваются использовать ее на протяжении многих лет. Именно поэтому, агрегаты установки должны обладать сертификатами, подтверждающими их качество и надежность. В настоящее время широким спросом пользуются немецкие циркуляционные насосы Wilo для систем отопления. О том, что представляют подобные устройства. мы расскажем в этой статье.

Циркуляционный насос Wilo Stratos

Устройство и принцип функционирования циркуляционных насосов Wilo

Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.

Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).

Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.

В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.

Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:

  1. Широкий диапазон эксплуатационных параметров — максимальное давление до 16 бар, температурный режим теплоносителя от -10°С до +110°С.
  2. Благодаря центробежному колесу обеспечивается радиальное перемещение воды, за счет этого уменьшается гидравлическое сопротивление.
  3. Система управления трехступенчатая, с расширенным коммутационным интерфейсом или с автоматической регулировкой мощности.

Устройство насосов Wilo — очень продуманное, оно отличается высокой эффективностью и производительностью. Выпускаемые модели пригодны для радиаторов, многоконтурных отопительных систем, а также ГВС и кондиционирования.

Достоинства и недостатки

Описываемые циркуляционные насосы имеют множество достоинств:

  1. Прибор функционирует абсолютно бесшумно, благодаря чему монтировать его можно в жилых комнатах, в ванной, на кухне.
  2. В конструкции предусмотрен клапан, посредством которого из системы удаляется воздух.
  3. Все модели, которые выпускаются компанией, расходуют совсем небольшое количество электрической энергии.
  4. Приборы характеризуются долгим сроком службы. Корпус выполнен из чугуна, все ключевые элементы конструкции имеют антикоррозийные свойства.
  5. Каждая модель проходит тестирование и сертификацию.
  6. С циркуляционном насосом процесс течения теплоносителя по трубопроводу будет лучше.
  7. Устройство обеспечивает качественную подачу тепловой энергии в “отдаленные” участки системы.

Разновидности циркуляционных насосов Вило

Компания Wilo поставляет на рынок широкий ассортимент продукции. Наибольшей популярностью пользуются линейки: Wilo Stratos, Wilo Star, Wilo TOP-S и т.д.

Они отличаются высокой надежностью, производительностью, просты в обслуживании и очень редко ломаются. Однако, каждый циркуляционный насос имеет свои особенности, которые отличные от других образцов. Это не только технические характеристики, а также устройство, особенности функционирования и т.д.

По данным показателям они подразделяются на несколько видов, о которых мы расскажем.

Во-первых, насосы различаются по типу используемого двигателя и ротора. Бывают устройства с сухим и мокрым ротором.

В случае с сухим ротором, речь идет о мощном насосе, который предназначен для внушительного поднятия давления в системе и обладает серьезными техническими характеристиками. Ротор и двигатель располагаются в специальной обособленной камере, поэтому они никоим образом не соприкасаются с теплоносителем.

Именно так, производителям удается применять комплектующие с высокой мощностью, которые могут значительно повысить давление в отопительных системах. Однако, присутствуют у таких устройств и недочеты. Используя устройство с сухим ротором, можно столкнуться с ситуацией когда эту деталь придется ремонтировать. На это нужно будет потратить немало денег, т.к. собирается этот элемент из дорогостоящих деталей. Еще один минус — шум в процессе функционирования.

Помимо этого подобные конструкции расходуют большое количество электрической энергии и нуждаются в постоянном обслуживании данные модели могут создать напор на уровне 5-10 метров. КПД их тоже высокий.

Насосам с сухим ротором обязательно нужны обслуживание и ремонт. Это обусловлено тем, что движок работает всухую и со временем изнашивается.

О том как разобрать и починить насос циркуляции можно прочитать здесь

Циркуляционные насосы Вило с мокрым ротором отличаются от предыдущих экземпляров. Их намного проще разбирать или модифицировать. Подобные насосные системы не нуждаются в регулярном обслуживании и ремонте. Смазывание и поддержание в нормальном состоянии всех деталей устройства достигается благодаря жидкости в отопительном контуре.

Подобные модели имеют пониженные технические характеристики и энергопотребление (выдают напор на уровне 2-4 метров). Они не шумят, отличаются высокой производительностью и практичностью. Помимо этого насос Wilo с мокрым ротором обойдется в 2 раза дешевле устройств с сухим ротором.

Исходя из числа скоростных режимов насосы подразделяются на:

  • односкоростные;
  • многоскоростные.

Первые — это стандартные модели. Их обычно производят с мокрым ротором и монтируют на определенные участки отопительных систем. Функции у него достаточно примитивные, устройство применяет свои технические характеристики для того, чтобы равномерно увеличивать давление и скорость потока на одном из участков.

Многоскоростные агрегаты могут переключаться между режимами и подстраиваться под разные условия. Характеризуются более высокими показателями мощности и эффективности, однако, и цена на них выше.

Как расчитать мощность циркуляционного насоса читайте тут

На заметку! Более сложная конструкция обуславливает необходимость ремонтировать подобные устройства.

По типу соединения циркуляционные насосы бывают:

  • фланцевыми;
  • резьбовыми.

Здесь все достаточно просто: фланцы более пригодны для крупных систем, а резьбовые — для бытовых условий.

Модели

Рассмотри модели циркуляционных насосов Wilo.

Wilo Star

Циркуляционный насос для отопления Wilo Star RS

В этой серии представлены бытовые модели оборудования, которые применяются для подсоединения к системам отопления частных домов, небольших по размеру:

  1. Wilo Star RS — в этой серии выпускается 12 моделей циркуляционных насосов, с маркировкой от 15-4 до 30-8. Корпус изготовлен из термостойкого чугуна, ротор, подшипники и другие детали, которые находятся в непосредственном контакте с теплоносителем — выполнены из нержавейки. Star RS — это циркуляционный насос, с ручным регулированием и возможностью создавать давление до 10 бар. Максимальная пропускная способность составляет 6 м³/час.
  2. Wilo Star RSD — это сдвоенные насосы, которые выполняют сразу несколько функций. Во-первых, они повышают давление в системе. Во-вторых, с такими устройствами возрастает срок службы приборов, а также благодаря им можно произвести одновременное подключение модуля к двум независимым контурам. В комплект входит переключатель, который выполняет регулировку функционирования двух электрических моторов. Производительности таких насосов будет достаточно для создания нужного давления в отопительной системе, с максимальной площадью до 750 м². При этом сам прибор — небольшого размера и весить всего 5 кг.

В серии Wilo Rs представлены различные образцы, которые отличаются своим напором и производительностью.

Технические характеристики циркуляционных насосов Вило Стар.

МодельПропускная способность, м³/часНапор, м
Wilo STAR-RS 30/22,42
Wilo STAR-RS 25/43,34
Wilo STAR-RS 30/4,3,34
Wilo STAR-RS 25/63,86
Wilo STAR-RS 30/63,86
Wilo STAR-RS 25/85,88
Wilo STAR-RS 30/85,88

Wilo Top

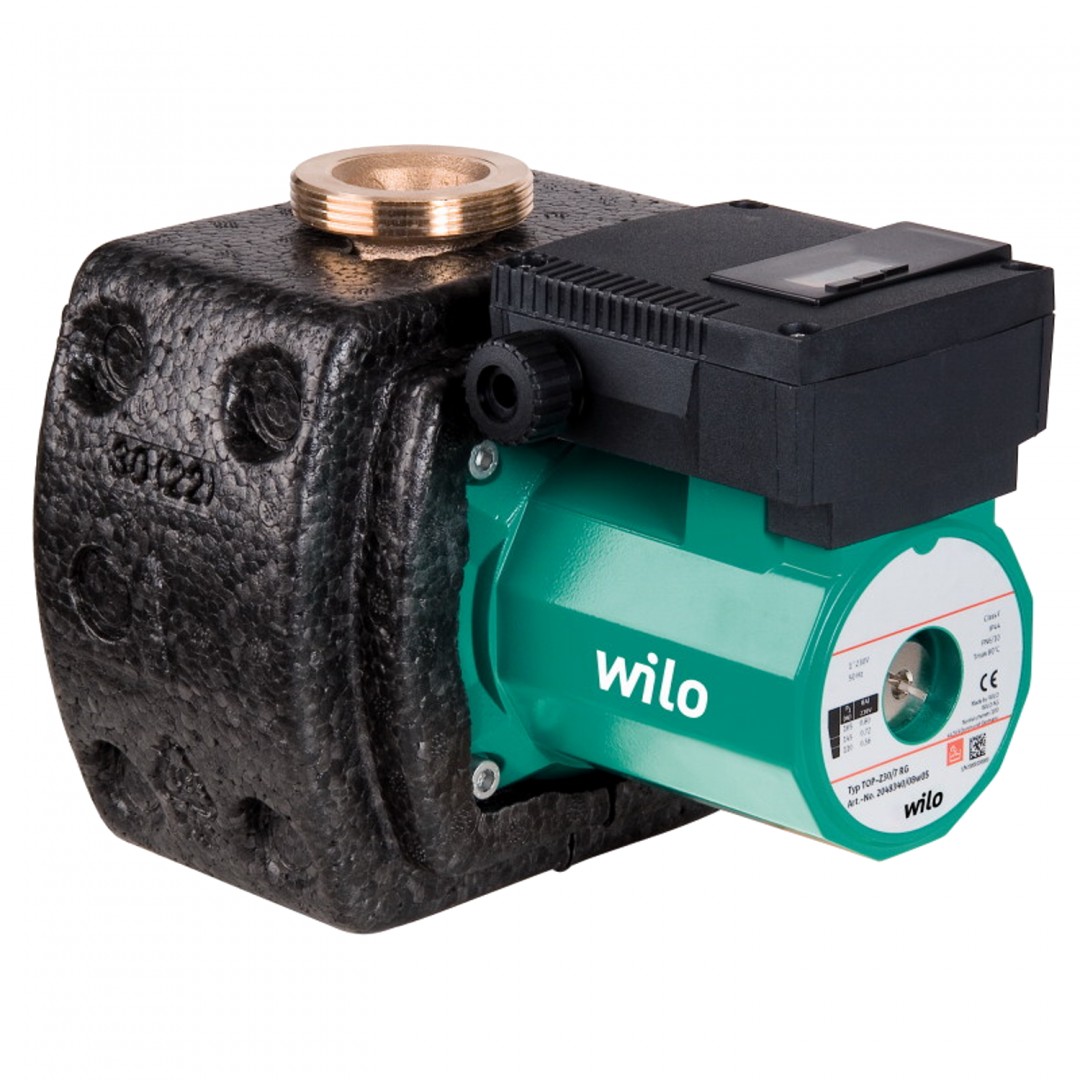

Насос циркуляционный Wilo Top RL

В этой серии представлены насосы, которые применяются для отопительных систем, больших по площади помещений: многоквартирных домов, коттеджей. У них высокая производительность, которой достаточно для подсоединения к системам обогрева на 1400 м².

В конструкции имеется теплоизоляция, благодаря которой можно производить наружную установку устройства.

Циркуляционные насосы марки Вило Топ — это максимальный напор воды до 10 м водяного столба, рабочее давление 10 бар. В серии Wilo Top имеются фланцевые насосы.

Эта серия представлена такими моделями:

  1. Wilo Top-RL и TOP-S — данные насосы считаются самыми производительными. В комплектацию устройств входят один/два двигателя, с мокрым ротором. Подключение к электрической сети может быть одно-двухфазным. В трехскоростном насосе Wilo применяется механический переключатель.
  2. Wilo Top-Z — эта модель, для которой вопрос качества теплоносителя не является принципиальным. Данный модуль пользуется широким спросом в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование может размещаться в любых местах.
  3. Wilo TOP — базовая конфигурация. Циркуляционный насос для отопления этой модели предлагается более чем в 50 наименованиях. Основное различие состоит только в монтажном размере фланца, а также в показателях производительности: давление от 6-10 бар, температура теплоносителя варьируется от -20°С до +130°С.

Wilo Stratos

Насос циркуляции теплоносителя Wilo Stratus

Данная серия — новинка на рынке отопительного оборудования. Основное ее отличие в том, что контролировать работу модуля можно при помощи электронного управления. Данная модификация разрабатывалась специально для больших систем отопления. Насосы можно подсоединять к котлам, производительность которых начинается от 25 кВт.

Ключевыми преимуществами регулировки водяного насоса Wilo Stratos посредством электронного блока управления, считаются:

  • потребляемая мощность от 2 до 48 Вт;
  • имеется ночной режим, когда расход электрической энергии достигает минимума;
  • рабочие показатели регулируются в автоматическом режиме. Контролер подключается к комнатному термостату, за счет чего он может подбирать оптимальную скорость, производительность.

Также дополнительно в серии идут модели, которые выполнены в бронзовом корпусе, а также модели с увеличением производительности до 16 бар.

Wilo Stratos пригодны для энергосберегающих отопительных систем. Если сравнивать с обычным насосным оборудованием, то электроэнергии экономится не менее 80 %.

Wilo Yonos

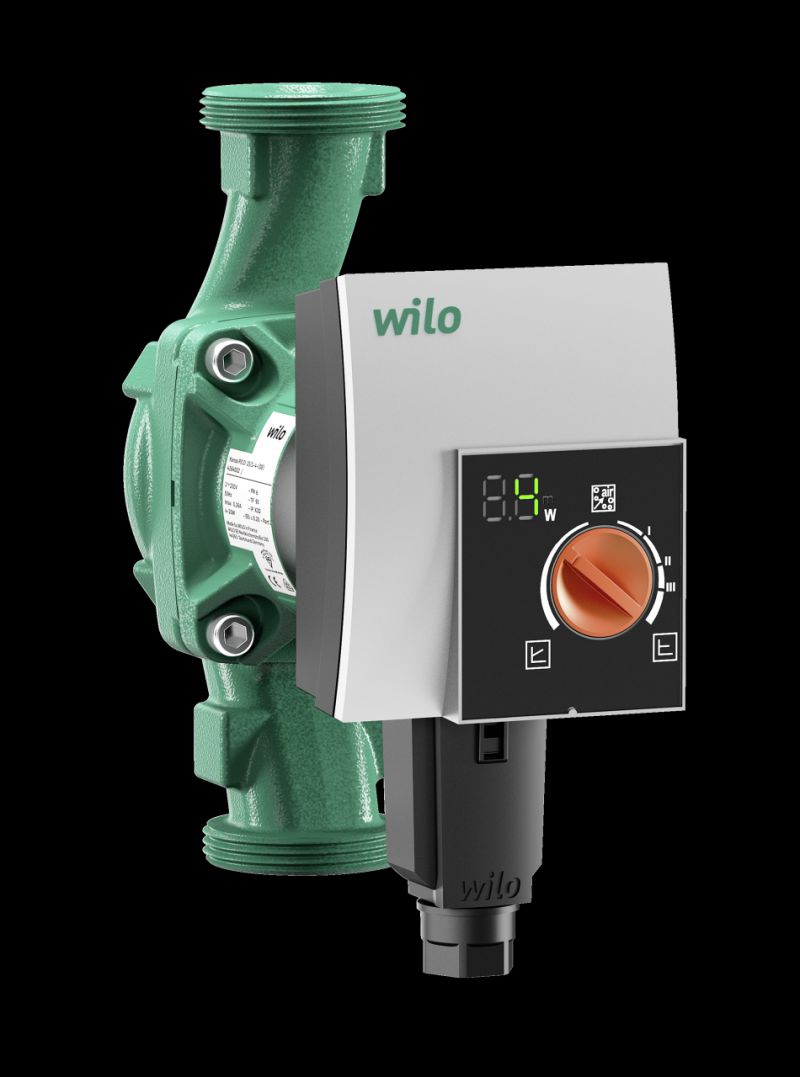

Энергосберегающий насос Wilo Yonos

Эта модель — одна из последних, которые были выпущены компанией Wilo. В модуле имеется электронный блок управления, защита от завоздушивания системы, а также обладает функцией удаления твердых частиц из жидкостной среды теплоносителя.

Режимы работы переключаются посредством механического переключателя. Имеется возможность применять фиксированные заводские настройки. Для того, чтобы электрическая энергия расходовалась экономично, модуль можно переводить в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos снабжен индикаторной панелью, на которой отображаются сведения о потребляемой мощности электричества, давлении в системе и другие показатели. Кроме стандартной монтажной длины 18 см, выпускаются и компактные модули, длиной 13 см.

Установка насоса циркуляции в систему отопления описана в этой записи

Таким образом, циркуляционные насосы Wilo представлены в широкой линейке моделей для решения различных задач.

Неисправности циркуляционного насоса отопления и ремонт своими руками

Владельцы загородных домов обустраивают индивидуальное отопление. Это обусловлено рядом причин: отсутствует централизованная магистраль, поиск наиболее экономичного варианта, удобство отопления (т.е. возможность включать отопительную систему вне зависимости от времени года).

Ключевым звеном в подобной системе является циркуляционный насос отопления. Он отвечает за создание принудительной циркуляции горячей жидкости для обогрева дома. Очень часто в работе циркуляционного насоса наблюдаются сбои и дефекты, которые срочно нужно устранять, иначе вся система может просто выйти из строя. В статье мы рассмотрим причины поломки циркуляционного насоса.

Насосы циркуляции

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

Циркуляционный насос сконструирован из следующих элементов:

  • корпус, который выполнен из нержавеющей стали или цветных сплавов;
  • электрический двигатель, вал которого соединен с ротором;
  • ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

  • с мокрым ротором;
  • с сухим ротором.

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

  1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
  2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

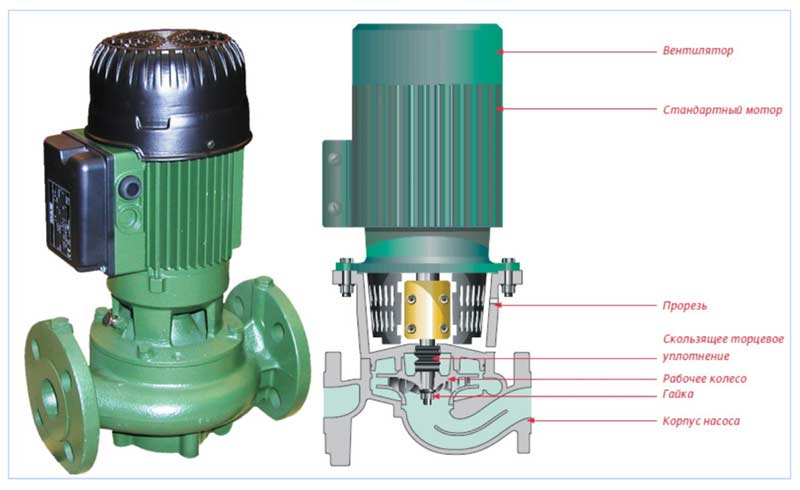

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Наиболее частые неисправности, их причины и способы устранения

Бывают ситуации, когда циркуляционный насос для отопления не работает. Многие из неполадок можно устранить самостоятельно. Узнать неисправности можно по ряду отличительных для них характеристик.

Циркуляционный насос гудит, но крыльчатка не вращается

Пользователи часто задаются вопросом: почему гудит циркуляционный насос отопления и что делать в этой ситуации? Зачастую, шум насоса и при этом полная неподвижность крыльчатки возникают из-за окисления вала приводного двигателя.

Такая ситуация может случиться из-за того, что гидромашина на протяжении длительного времени не функционировала. Для того, чтобы отремонтировать насос своими руками, нужно выполнить последовательность действий:

  • изначально вы должны отключить электрическое питание;
  • затем необходимо слить из насоса и прилегающего к нему трубопровода всю жидкость;
  • после этого надо открутить винты и произвести демонтаж приводного двигателя совместно с ротором;
  • и последнее, что вы должны сделать — это сдвинуть насос с мертвой точки, для этого вам необходимо упереться рукой или отверткой в рабочую насечку ротора.

Составные части насоса циркуляции

Насос будет издавать шум, но не функционировать и в том случае, если внутрь конструкции попадет какой-то посторонний предмет, который будет препятствием для вращения колеса. Здесь нужно осуществить проверку циркуляционного насоса отопления, найти лишнюю деталь и прибегнуть к ремонту циркуляционной помпы:

  • изначально отключается электропитание;
  • далее производится слив воды из насоса и трубопровода,
  • после чего нужно разобрать циркуляционный насос как показано на схеме на рисунке;
  • далее вам нужно убрать инородный предмет;
  • и на заключительном этапе — на входной патрубок устанавливается сетчатый фильтр.

Греется циркуляционный насос

Важно, чтобы температурный режим устройства был идентичен температурному режиму труб теплоносителя. Если он повысился, то значит были допущены недочеты в процессе монтажа или вы просто пользуетесь им неправильно. Причины, по которым может греться устройство, следующие:

  1. Монтаж был произведен неверно. Выявить неполадку просто: если насос греется сразу после установки, то причина явно кроется в этом.
  2. Засорение системы. При длительной эксплуатации в трубах скапливаются различные отложения и образуется ржавчина, что затрудняет прохождение жидкости. Следовательно, насос перегружается для того, чтобы обеспечить нормальную циркуляцию теплоносителя. При этом происходит перегревание двигателя, однако решить проблему может внеплановое техническое обслуживание.
  3. Инородный предмет. Когда в коммуникациях от труб и радиаторов находится слишком много шлака, начинают отслаиваться кусочки ржавчины или налета. Их попадание в устройство заклинивает электрический двигатель. Если вовремя не разобрать и не почистить прибор, то возникнет высокая вероятность поломки катушки электродвигателя и вы столкнетесь с проблемой, что циркуляционный насос для отопления вовсе не будет включаться.
  4. Подшипникам недостаточно смазки. Когда не хватает смазывающего материала, то подшипники очень быстро начинают стираться, что негативно сказывается на сроке эксплуатации устройства в целом.
  5. Невысокое напряжение в сети. При напряжении ниже 220 В, электродвигатель очень быстро перегревается, что влечет за собой выход из строя.

Включенный насос не гудит и не работает

Если включенный насос не издает никаких шумов, но и не функционирует, то возможны какие-то неполадки с электрическим питанием. Важно знать, как проверить циркуляционный насос отопления в этом случае.

Для этого не обязательно прибегать к разборке агрегата. Вам необходимо взять тестер и проверить уровень и наличие напряжения на клеммах прибора. Чаще всего для решения этой проблемы достаточно всего лишь произвести правильное подключение помпы к электропитанию.

Если в конструкции циркуляционной помпы присутствует плавкий предохранитель, то он мог попросту перегореть в процессе передачи напряжения в электрические сети.

Для того, чтобы привести насос в действие, нужно произвести замену перегоревшего предохранителя.

Схема электропитания насоса циркуляции

Как отремонтировать циркуляционный насос отопления, если он отключается сам по себе

Если вы столкнулись с ситуацией, когда на внутренних стенках прибора появился слой известковых отложений и функционирующий насос периодически отключается, то вам необходимо срочно решить эту проблему.

Вам нужно разобрать устройство и очистить все его внутренние детали. Выполнять процедуру надо как можно скорее. Опоздание чревато окончательным выходом из строя циркуляционного насоса.

Почему шумит циркуляционный насос отопления

Выпуск воздуха из насоса циркуляции

Зачастую сильный шум появляется из-за слишком большого количества воздуха в трубопроводе. Для того, чтобы решить проблему, вам нужно знать как спустить воздух с циркуляционного насоса отопления.

Чтобы решить эту проблему раз и навсегда, вы можете установить в верхнем участке контура системы отопления специальный узел, который будет самостоятельно производить выпуск воздуха из трубопровода.

Стук в циркуляционном насосе отопления или сильная вибрация

Здесь скорее всего проблема заключается в износе подшипника. Все, что вам нужно сделать — это произвести замену этой детали.

Подшипник циркуляционного насоса

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.

Ремонт циркуляционного насоса для отопления

Современные циркуляционные насосы практически не нуждаются в обслуживании, а если необходим ремонт циркуляционного насоса для отопления, то лучше доверить это дело специалистом из сервисного центра. Однако, чтобы не допустить поломки оборудования, можно принять некоторые меры, которые помогут предотвратить такое неприятное событие.

Циркуляционные насосы

Эксплуатация циркуляционного насоса

Необходимо соблюдать некоторые правила во время эксплуатации насоса, среди которых такие как:

Рекомендуем к прочтению:

  • Насос не должен работать, если в системе отопления нет воды.
  • Нельзя допустить того, чтобы насос работал с нулевой подачей.
  • Должен соблюдаться во время работы насоса определенный диапазон допустимых расходов. Насос может выйти из строя, если подача воды будет слишком низкой или слишком высокой.
  • Если насос простаивает довольно длительный период времени, то для его профилактики потребуется включать его хотя бы один раз в месяц на 10-15 минут. Если этого не сделать, то некоторые компоненты насоса могут окислиться.
  • Для нормальной работы насоса температура теплоносителя в отопительной системе не должна быть выше, чем +65 градусов. Это необходимо для того чтобы исключить выпадение жестких солей в осадок.

Температура на входе и выходе с циркуляционного насоса

  • Для начала, необходимо убедиться в том, что отсутствуют различные вибрации или шумит насос отопления.
  • Проверить, как работает циркуляционный насос, исходя из его характеристик напорно-расходного характера.
  • Проверить, если не имеет место чрезмерный нагрев насосного электрического мотора.
  • Проверить зрительно, если на корпусе насоса имеется заземление.
  • Проверить, если в тех местах, где насос крепится к трубопроводу, не наблюдается течи. Если наблюдается небольшая течь, то потребуется произвести замену прокладок или произвести подтяжку соединительных компонентов.
  • Проверить, насколько хорошо соединены между собой электрические провода в клемной колодке.

Техническое обслуживание циркуляционных насосов

Неисправности насоса и способы их устранения

Устройство циркуляционного насоса с ротором «мокрого» типа базируется на модульном принципе. Модули могут быть укомплектованы в разные конфигурации. Все зависит от мощности и размера насоса.

Устройство циркуляционного насоса

Любые ремонтные работы могут производиться только в том случае, если питание полностью отключено и осуществлен дренаж участка.

Рекомендуем к прочтению:

Неисправности циркуляционного насоса отопления:

  • Происходит включение насоса, слышны звуки, но вращение вала не происходит. Почему шумит насос отопления и отчего проявились другие «симптомы»? Причиной может быть окисление вала после длительного простоя устройства. В случае блокировки насоса устройство нельзя оставлять включенным. Необходимо дренировать воду и все винты, которые стягивают насосный корпус с электрическим двигателем, нужно открутить. Далее извлекаем сам двигатель, а его рабочее колесо поворачивается вручную. Если насос невысокой мощности, то вал можно разблокировать, провернув его отверткой. Для этого в торце вала имеется специальная насечка.
  • Посторонний предмет заблокировал колесо. Как разобрать циркуляционный насос отопления? Демонтируем двигатель насоса вышеуказанным методом. Чтобы повторная блокировка не повторилась, перед насосом необходимо монтировать фильтр сетчатого типа.

Разобранный насос для ремонта

  • Возникают проблемы с электропитанием. Необходимо проверить напряжение в соответствии с тем, которое указано в техническом паспорте устройства. Также следует проверить, если есть все фазы и правильно ли все подключено в клемной коробке.
  • Циркуляционный насос не издает звуков (не гудит циркуляционный насос отопления) и не включается. Также отсутствует напряжение питания. Может быть поврежден плавкий предохранитель. В таком случае, потребуется замена предохранителя. Если ничего не изменилось после замены, то возможно причина в двигательной обмотке. Скорее всего, она сгорела.
  • Происходит включение насоса, но через некоторое время он отключается. Причиной могут быть отложения, которые образовались между ротором и рубашкой статора. Потребуется произвести демонтаж электрического двигателя и очистить от накипи рубашку статора.
  • Во время включения насоса возникает шум резкого характера. Почему гудит насос в отоплении и как развоздушить циркуляционный насос отопления? Необходимо выпустить воздух и установить автоматический воздухоотводчик в верхней точке насосного узла обвязки.

Расположение винта для выпуска воздуха

  • Происходит вибрация насоса. Причиной может быть износ подшипника. Обычно такая проблема сопровождается характерным шумом. Для устранения неисправности потребуется замена подшипника.
  • Напор воды и ее подача ниже, чем те, что указаны в паспорте циркуляционного насоса. Такая неисправность характерна для насосов трехфазного типа, в том случае, если было произведено их неправильное подключение.
  • После того, как насос был запущен, срабатывает наружная защита электрического двигателя. Скорее всего, проблемы имеют место в электрической части двигателя.
  • Необходимо проверить, если в клемной коробке есть фазы. Также нужно проверить, если не загрязнились контакты предохранителя. Еще можно проверить, каково сопротивление фазы на заземление.

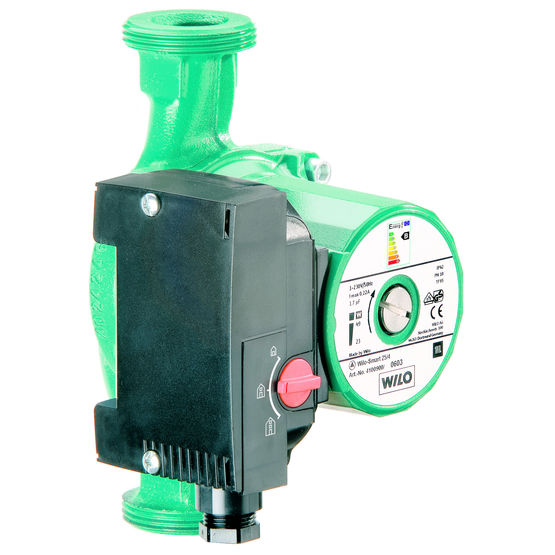

Обзор циркуляционных насосов для отопления Wilo

Качественно спроектированная отопительная система подразумевает также грамотно произведенный выбор материалов и оборудования. Среди прочих компонентов, которые входят в систему отопления, центральную роль играет циркуляционный насос. Именно правильность его выбора и установки будут оказывать влияние на эффективность работы всей системы.

Выпуском качественного оборудования для монтажа отопительных систем, систем водоснабжения и кондиционирования уже не один десяток лет занимается германская компания Wilo. Циркуляционные агрегаты от этого производителя славятся своим безукоризненным качеством, небольшими габаритами, доступной ценой, бесшумной работой. Продукция фирмы Wilo быстро обрела популярность пользователей во многих странах.

Изобретено циркуляционное устройство еще в 1929 году инженером Вильгельмом Оплендером, сыном хозяина компании. За годы существования циркуляционный агрегат был значительно совершенствован и преображен, наиболее современным его образцом является циркуляционный насос, оснащенный мокрым ротором.

Конструктивные особенности насосов с мокрым ротором

К основным особенностям этого вида устройств следует отнести возможность охлаждения деталей устройства с помощью перекачиваемой жидкости. Отсутствие потребности в вентиляторе и скользящем торцевом уплотнении позволило свести к минимуму шум при работе. Понижению уровня шума способствует и пластиковый материал, из которого изготовлено рабочее колесо. Электрические детали заключены в герметический стакан.

Кроме того, циркуляционный насос для отопления Wilo очень компактный, имеет небольшой вес и невысокое энергопотребление. У пользователей не возникают проблемы с дополнительным сервисным обслуживанием насоса.

Особенности серии Wilo-Star-RS

В отопительных системах малых помещений (менее 750 м.кв) оптимальным вариантом будет использование устройств серии Wilo-Star-RS. Насос из этой серии, имеющий самую маленькую мощность предназначен для системы, обогревающей площадь до 200 м.кв. Он способен создать напор жидкости до 8 м, в час он может перекачать около 5 м.куб. теплоносителя. Насосы оборудованы трехступенчатыми переключателями, позволяющими регулировать их соответственно к потребностям пользователя.

Монтаж циркуляционного насоса Wilo-Star-RS предполагает горизонтальное расположение его вала. Электросеть может быть подключена с любой стороны устройства, так как его клеммная коробка оснащена двумя кабельными выводами. Для питания требуется ток напряжением 230 вольт, частотой 50 гц. Подсоединение кабеля выполняется очень просто благодаря пружинному устройству клемм. Насос может работать при температуре рабочей жидкости в пределах от +110 до -10 градусов по Цельсию, но при этом окружающая температура не должна превышать +40 градусов.

Краткая характеристика насосов серии Wilo-TOP-S

Если площадь отапливаемого помещения находится в пределах 1400 кв. м, то для нормального функционирования отопительной системы понадобится использовать агрегат серии Wilo-TOP-S, оснащенный двух или трех ступенчатым переключателем частоты работы двигателя. Запитка устройства может производиться от сети с напряжением 230 или 400 вольт. Количество оборотов двигателя может регулироваться в пределах от 1600 до 2850 в минуту.

Циркуляционный насос для отопления серии Wilo-TOP-S 11 рассчитан на производительность 11 м.куб. жидкости/час, он может создавать напор до 11 м. Температура теплоносителя в системе может быть от -10 до +130 град. по Цельсию, а окружающей среды — до +40. Монтаж этого вида устройств аналогичен тому, какой рекомендован для Wilo-Star-RS.

Установка

Установка насосов отопления Wilo особого труда не составит. Благодаря большому разнообразию размеров резьбовых и фланцевых соединений у потребителя есть возможность выбрать агрегат, подходящий для установки в существующую систему водоснабжения, кондиционирования, отопления. Монтаж большинства моделей Wilo можно выполнить непосредственно на трубопроводе.

Циркуляционный насос Wilo TOP-S 30/10 (3~400/230 V, PN 10) 2165522,2066133

  • Размеры/вес

  • Вес, кг

  • Материалы

  • Вал насоса

    • Нержавеющая сталь (X46Cr13)

  • Корпус насоса

    • Серый чугун (EN‐GJL-200)

  • Подшипники

    • Полностью из графита

  • Рабочее колесо

    • Синтетический материал (полипропилен — 50 GF)
  • Данные для заказа

  • Вес (брутто), кг

  • Вес (нетто), кг

  • Вид упаковки

  • Высота (брутто), мм

  • Высота (нетто), мм

  • Длина (брутто), мм

  • Длина (нетто), мм

  • Изделие

  • Количество на один слой, шт

  • Количество на поддон, шт

  • Номер EAN

  • Свойства упаковки

    • Транспортировочная упаковка

  • Тип

  • Цвет

    • Зелено-черный

  • Ширина (брутто), мм

  • Ширина (нетто), мм

  • Допустимая перекачиваемая среда (другие среды по запросу)

  • Вода систем отопления (согласно VDI 2035)

  • Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)

  • Подсоединения к трубопроводу

  • Габаритная длина l0, мм

  • Резьба

  • Резьбовое соединение труб

  • Допустимая область применения

  • Диапазон температур при макс. температуре окружающей среды +40 ,°C

    • -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110)

  • Макс. допустимое рабочее давление Pmax, бар

  • Мотор/электроника

  • Защита электродвигателя

    • Опция – устройство отключения SK 602N/622N

  • Класс изоляции

  • Номинальная мощность электродвигателя P2, кВт

  • Подключение к сети

  • Помехозащищенность

  • Потребляемая мощность P1,Вт

  • Резьбовой ввод для кабеля PG

  • Создаваемые помехи

  • Степень защиты

  • Ток при 3~230 В I, А

  • Ток при 3~400 В I, А

  • Частота вращения N, об/мин

  • Электромагнитная совместимость

  • Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды

  • Минимальное давление на входе при температурах жидкости 50/95 /110/130°C, м

    • Wilo Star-RS 25/6 с гайками Циркуляционный насос

       Wilo Star-RS 25/6 с гайками Циркуляционный насос
      Циркуляционный насос Wilo Star RS 25/6 это устройство для подачи воды в системах отопления, кондиционирования, а так же промышленных циркуляционных системах.
    Циркуляционный насос с мокрым ротором для установки в трубах с ручной трехступенчатой регулировкой частоты вращения. С устойчивым к токам блокировки электродвигателем. Корпус насоса из серого чугуна (в зависимости от типа может применяться бронза), рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Серийное применение в системах холодной воды с температурой до -10 °C. Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем
    Ваши преимущества
    Подходит для монтажа в любом положении с горизонтальным валом; клеммная коробка в положении 3-6-9-12 часов
    Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки
    Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов
    Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения; быстрое подключение при помощи пружинных клемм
    Тип
    Циркуляционный насос с мокрым ротором и резьбовым соединением. Предварительно задаваемые ступени частоты вращения для регулировки мощности
    Применение
    Системы отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования
    Оснащение/функция
    Режимы работы
    Переключение ступеней частоты вращения
    Ручное управление
    Настройка ступеней частоты вращения (3 ступени)
    Оснащение
    Отлив под ключ на корпусе насоса
    Возможность двустороннего подвода кабеля
    Быстрое подключение при помощи пружинных клемм
    Устойчивый к токам блокировки электродвигатель
    Комплект поставки
    Насос
    Уплотнения
    Инструкция по монтажу и эксплуатации
    Расшифровка наименования
    Пример: Wilo-Star-RS 25/4
    Star-RS — Стандартный насос (насос с резьбовым соединением)
    25/ — Номинальный внутренний диаметр Rp
    4 — Номинальный напор [м] при подачеQ = 0 м3/ч
    Технические характеристики
    Допустимый диапазон температур от -10° C до +110° C
    Подключение к сети 1~230 В, 50 Гц
    Вид защиты IP 44
    Резьбовое соединение Rp ½, Rp 1 или Rp 1¼
    Макс. рабочее давление 10 бар
     Материалы
    Корпус насоса: Серый чугун
    Рабочее колесо: Синтетический материал
    Вал: Нержавеющая сталь
    Подшипники: металлографит

    Насосы Wilo | Купите встроенные, погружные и грунтовые насосы Wilo и запчасти для продажи в HVAC Brain

    Покупайте насосы, системы и запчасти Wilo в Интернете на сайте HVAC BRAIN. Мы предлагаем коллекцию насосов Wilo от расширительных баков Wilo до частотно-регулируемых приводов (VFD). Насосы Wilo пользуются доверием специалистов по сантехнике и HVAC по всей стране за их надежность и прочную конструкцию. Использование классических материалов, таких как чугун, для создания каждого насоса Wilo позволяет создать конечный продукт, который выдержит любое жестокое обращение с ним.

    В дополнение к нашему широкому выбору насосов Wilo, HVAC BRAIN также предлагает различные детали насосов Wilo, такие как фланцевые прокладки, обратные клапаны и многое другое, чтобы обеспечить техническое обслуживание и эффективную работу вашего насоса Wilo.

    Не знаете, какой насос Wilo вам подходит? Свяжитесь с одним из наших специалистов, чтобы найти нужные вам детали насоса Wilo!

    • Wilo

      Wilo 2067560, Чугунный циркулятор, Top S 1.5 x 50 1 фаза, 115 В

      Рекомендуемая производителем розничная цена: 2 265 долларов США

      Было:

      Теперь: $ 1 311,77

    • Wilo

      Wilo 2060210, 1.Прокладка овального фланца HV 25 «-1,5»

      Рекомендуемая производителем розничная цена: 15,00 долл. США

      Было:

      Теперь: 8,69 долл. США

    • Wilo

      Wilo 2760525, Бессвинцовый циркулятор, Star S 33ZF 1PH, 115 В

      Рекомендуемая производителем розничная цена: 815 долларов.00

      Было:

      Теперь: 472,01 долл. США

    • Wilo

      Wilo 2705082, 1,25 «, 1,5» Обратный клапан

      Рекомендуемая производителем розничная цена: 20 долларов.00

      Было:

      Теперь: 11,58 долл. США

    • Wilo

      Wilo 41
      , Бессвинцовый циркулятор, Star S 21ZFX 1PH, 115 В

      Рекомендуемая производителем розничная цена: 560 долларов.00

      Было:

      Теперь: 324,32 долл. США

    • Wilo

      Wilo 2097810, IF-модуль циркулятора — Stratos / Z / D BACnet / Dual Pump *

      Рекомендуемая производителем розничная цена: 321 доллар.00

      Было:

      Теперь: 185,91 долл. США

    • Wilo

      Wilo 2705081, 1-дюймовый обратный клапан

      Рекомендуемая производителем розничная цена: 15 долларов.00

      Было:

      Теперь: 8,69 долл. США

    • Wilo

      Wilo 4090765, Чугунный циркулятор, Star S 21FX 1PH, 115 В

      Рекомендуемая производителем розничная цена: 200 долларов.00

      Было:

      Теперь: 115,83 долл. США

    • Wilo

      Wilo 4169575, Многоступенчатый насос, HELIX EXCEL 50-04-1 / A3 / E / KS AISI304, 2 «ANSI, 3HP, 3PH, 460V, EPDM

      Рекомендуемая производителем розничная цена: 8 480 долларов.00

      Было:

      Теперь: 4911,19 долл. США

    • Wilo

      Wilo 2067548, Чугунный циркуляционный насос, Top S 1,5 x 20, 1 фаза, 230 В, 1/4 л.с.

      Рекомендуемая производителем розничная цена: 1415 долларов.00

      Было:

      Теперь: $ 819,50

    • Wilo

      Wilo 2067562, Чугунный циркулятор, Top S 1,5 x 50 3 фазы, 208/230 В

      Рекомендуемая производителем розничная цена: 2265 долларов.00

      Было:

      Теперь: $ 1 311,77

    • Wilo

      Wilo 2067565, Чугунный циркулятор, Top S 1,5 x 60 1PH, 230 В

      Рекомендуемая производителем розничная цена: 2535 долларов.00

      Было:

      Теперь: 1 468,15 долл. США

    Сравнить выбранное

    Насосы »Eden Energy Equipment

    Эффективные решения для тепла и комфорта

    Правильная температура и оптимальный микроклимат в помещении являются важными факторами обеспечения комфорта. внутри здания, живете вы или работаете там.И то, и другое возможно с помощью современных строительных услуг, которые позволяют надежно и эффективно распределять воду.

    Wilo предлагает широкий спектр интеллектуальных насосов и систем для коммерческих и жилых помещений, которые упрощают повседневную жизнь пользователей. приятный. Их энергоэффективные решения подходят не только для домов на одну и две семьи, они идеально подходят как для общественной, так и для коммерческой недвижимости.Насосы Wilo используются в системах отопления (в том числе в системах теплых полов), системы солнечной и геотермальной энергии, питьевое и горячее водоснабжение, а также оборудование для кондиционирования и охлаждения.

    Основные характеристики продукта:

    • Stratos ECO16
    • Отмеченный наградами стандарт высокоэффективных циркуляционных насосов для жилых помещений. Учить больше
      • Подана заявка на патент Фланец на 360 ° вращается в положение на 12/6 или 3/9 часа
      • В комплект входит обратный клапан высокой температуры
      • Технология ECM для экономии энергии до 80% (по сравнению с неуправляемым циркуляционным насосом)
      • Макс. мощность 59, мин. мощность 5,8 (115 В)
      • Автоматически подстраивается под требования системы
      • Улитка из чугуна
      • Расходы до 14 галлонов США в минуту
      • Напор до 16 футов
      • Больше никаких перекачиваемых, шумных зон
      • Дополнительный ночной режим для всех моделей
      • Функция разблокировки / защиты от заклинивания
      • Быстроразъемные соединения Easy wiring
      • Простая настройка (установите p-v в футах головы с помощью красной кнопки)
      • Макс.температура 230 ° F, мин. температура 60 ° F
      • Самый высокий пусковой момент в отрасли!
    • Звезда S21 RFC
    • Корпус чугунный для систем водяного отопления всех типов. Учить больше
      • Вращающийся фланец и устанавливаемый обратный клапан включены в «RFC» модель
      • Одно- и трехскоростные модели из чугуна и бронзы
      • Вал из нержавеющей стали
      • Проводка для быстрого подключения
      • Стальная клеммная коробка
      • Подходит ко всем моделям конкурентов
      • Мощный пусковой момент
      • Ротор с балансиром для бесшумной работы
      • Надежная технология мокрого ротора
      • с автоматической вентиляцией
    • Звезда S33 FC
    • Корпус чугунный для систем водяного отопления всех типов. Учить больше
      • Вал из нержавеющей стали
      • Проводка для быстрого подключения
      • Подходит ко всем моделям конкурентов
      • Мощный пусковой момент
      • Ультра тихий
      • Надежная технология мокрого ротора
      • Обратный клапан, устанавливаемый
      • с автоматической вентиляцией
      • 3-скоростной режим с возможностью выбора
      • Чугун Volue
      • Однофазный, 115 В, 60 Гц
      • Максимальный расход: 33 галлона США в минуту
      • Максимальный напор: 33 фута
      • Диапазон температуры жидкости: 0 ° C-110 ° C (32 ° F-230 ° F)
      • Максимальное рабочее давление: 145 фунтов на квадратный дюйм

    Без названия

    % PDF-1.6 % 4979 0 объект > эндобдж 4981 0 объект > эндобдж 5002 0 объект > эндобдж 4976 0 объект > поток application / pdf

  • без названия
    • 2009-03-23T14: 54: 46ZFrameMaker 8.02009-04-24T13: 20: 04 + 02: 002009-04-24T13: 20: 04 + 02: 00Acrobat Distiller 8.1.0 (Windows) uuid: 6c8c705d-579f-4112-85d2 -f07c88bcbf51uuid: b1018ddf-6d09-4a22-9e5c-87d7b692c77a конечный поток эндобдж 4980 0 объект > / Кодировка >>>>> эндобдж 4918 0 объект > эндобдж 78202 0 объект > эндобдж 4916 0 объект > эндобдж 4917 0 объект > эндобдж 4982 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 4920 0 объект > эндобдж 4986 0 объект > эндобдж 4987 0 объект > эндобдж 4983 0 объект > эндобдж 4989 0 объект > эндобдж 4990 0 объект > поток hTMo @ + h] ń (C? Rm,; XR ے @ ٨8 ێ> MkáA 㹵 b0m = N ‘/ U% oÈm: 2s f [j.$ & w_1ETIE, ֕ 7 ؐ MPl $ GhvjSvE.i0t5Wh Zw = _-

    Wilo-Foundation спонсирует летнюю программу Camp STEMtastic

    Университета Томаса

    Wilo, поставщик насосов и насосных решений для управления водными ресурсами, строительных услуг и подземных вод, этим летом через Wilo-Foundation выступила спонсором проекта Camp STEMtastic при Университете Томаса. Лагерь — это летняя программа Университета для молодых студентов, посвященная науке и технологиям, и фонд является ее активным спонсором с 2015 года.

    Wilo USA была рада приветствовать в этом году группу начинающих учеников 8-х классов на своем производственном предприятии в Томасвилле, штат Джорджия, в рамках программы STEMtastic. Темой лагеря в этом году была «Человек-машина», а занятия и учебные занятия участников в течение недели были сосредоточены на простых и сложных машинах, связанных с тем, как системы человеческого тела работают вместе для выполнения конкретных задач.

    Студенты посетили объект Wilo USA на четвертый день лагеря и узнали о сложных машинах и системах, используемых в производстве, а также о том, как работают насосы Wilo для очистки водоснабжения и канализации в городской инфраструктуре.Участники лагеря также приняли участие в практическом мероприятии под руководством директора по операциям Wilo USA Дарреном Макгуайром, в ходе которого они работали в группах над сборкой двух версий простой системы циркуляции. Затем они использовали циркуляционный насос Wilo для прокачки окрашенной воды через созданные ими трубопроводные конструкции, демонстрируя, как функционирует система циркуляции человека.

    Студенты готовятся к тестированию своего командного проекта с использованием циркуляционного насоса Wilo для перекачивания окрашенной воды через простую систему трубопроводов.

    В последний день лагеря друзья и члены семьи отдыхающих посетили прием, на котором студенты представили презентацию, посвященную событиям недели.Группе понравилась демонстрация студенческого проекта в течение недели, который заключался в создании простой машины для выполнения конкретной задачи. Wilo гордится тем, что в этом году снова принимает активное участие в программе, и надеется на дальнейшее участие сообщества. Вы можете узнать больше о Wilo-Foundation и их постоянной поддержке науки, образования, культуры и спорта на сайте www.wilo-foundation.de/en.html.

    О компании Wilo USA

    Wilo USA является дочерней компанией Wilo SE со штаб-квартирой в Дортмунде, Германия.Wilo — один из ведущих производителей насосов и насосных систем для систем отопления, охлаждения и кондиционирования воздуха, водоснабжения и канализации. Компания представлена ​​по всему миру более чем в 90 странах более чем 60 дочерними предприятиями, включая 21 производственную площадку, и насчитывает более 7700 сотрудников по всему миру.

    Wilo 2067581 Top S 2 x 40 Коммерческий циркуляционный насос с мокрым ротором

    Домашняя страница> Wilo> Wilo Top S> Коммерческий циркулятор с мокрым ротором Wilo 2067581 Top S 2 x 40

    Номер позиции: 51737

    Название производителя: Wilo

    Номер по каталогу производителя: 2067581

    Количество:
    * Всего



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • Номер модели: 2067581
    • Двухскоростной
    • Тип фланца: 2 «HV, четыре болта
    • 3/4 л.с.
    • 3 PH
    • 208/230 В
    • Максимальный напор: 40.7 футов
    • Максимальный расход: 130 галлонов в минуту

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    • Электропитание 1 ~ 115/230 В, 60 Гц / 3 ~ 208/230/460 и 575 В, 60 Гц
    • Температура жидкости: от -14 F до + 248 F (от -10 C до +120 C)
    • Класс защиты H
    • Макс.рабочее давление: 145 фунтов на квадратный дюйм (10 бар)


    ОБОРУДОВАНИЕ

    • Две предварительно выбираемые скорости для регулировки производительности
    • Фланцы насоса — 2 болта овальной формы 1 1/4 дюйма и 1 1/2 дюйма 4 болта 2 дюйма фланец насоса 4 болта 3 дюйма 125 # с выступом ANSI
    • Корпус насоса с катафорезным покрытием
    • Защита двигателя от тепловой перегрузки, включение питания и обратное вращение (только трехфазное), индикаторы
    • Подача кабеля с обеих сторон для облегчения установки


    МАТЕРИАЛЫ

    • Корпус насоса: чугун или бронза с катафорезным покрытием
    • Рабочее колесо: инженерный композит (PP — 50% GF)
    • Вал: нержавеющая сталь
    • Подшипник: Углерод, пропитанный металлом


    ОБЪЕМ ПОСТАВКИ

    • Насос
    • Прокладки фланцевые
    • Инструкция по монтажу и эксплуатации

    РЕСУРСЫ


    Отзывы о продукте

    Циркуляционные насосы Wilo | PDF | ОВК

    Вы читаете бесплатный превью
    Страницы с 14 по 25 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 30 по 54 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 64 по 70 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 83 по 84 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 90 по 93 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 97 по 121 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Page 125 не отображается в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы 138–154 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 158 по 160 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 164 по 167 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 189 по 214 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 224 по 283 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 296 по 305 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 323 по 362 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 371 по 383 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 392 по 428 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 437 по 438 не показаны при предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 447 по 458 не показаны в этом предварительном просмотре.

    Насосы, аксессуары и водяные насосы в сети Интернет в магазине насосов Прямые продажи Насосы Wilo и насосы центрального отопления Wilo

    Насосы, аксессуары и водяные насосы в Интернете в магазине прямых продаж насосов Насосы Wilo и насосы центрального отопления Wilo — Прямые продажи насосов

    Магазин не будет работать корректно, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    Популярные насосы Wilo

    Просмотрите рекомендуемые продукты, отобранные командой прямых продаж насосов

      1. WIL-4149007

        Многоступенчатый центробежный насос Wilo MHI 405 — 3 фазы

        Насосы Wilo Economy MHI представляют собой несамовсасывающие многоступенчатые насосы.Подходит для таких областей применения, как водоснабжение и повышение давления, торговля и промышленность, системы циркуляции охлаждающей воды, а также системы мойки и орошения.

        £ 607.00 РРП £ 510,00 425,00 фунтов стерлингов
