Циклон для стружки своими руками: Как сделать циклон для пылесоса своими руками?

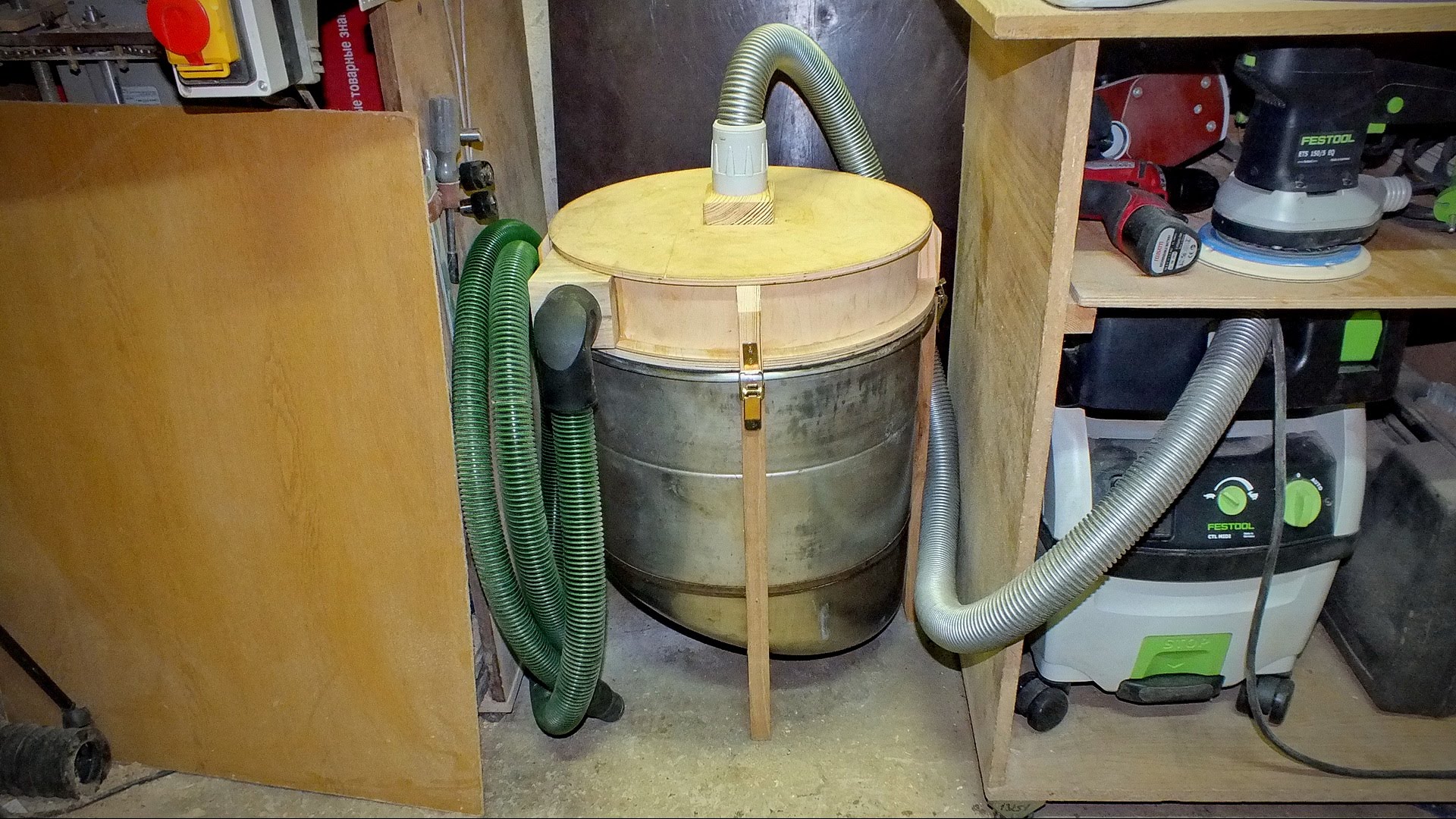

Как сделать циклон для пылесоса своими руками?

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Содержание

• Принцип работы циклона
• Циклон из пластиковых вёдер
• Инструменты
• Материалы
• Пошаговая инструкция сборки циклона
• Циклон с фигурной вставкой
• Стружкоотсос из канализационного стояка
• Инструменты
• Материалы
• Пошаговая инструкция сборки стружкоотсоса
• Циклон из дорожной фишки
• Улитка для стружкоотсоса своими руками

Принцип работы циклона

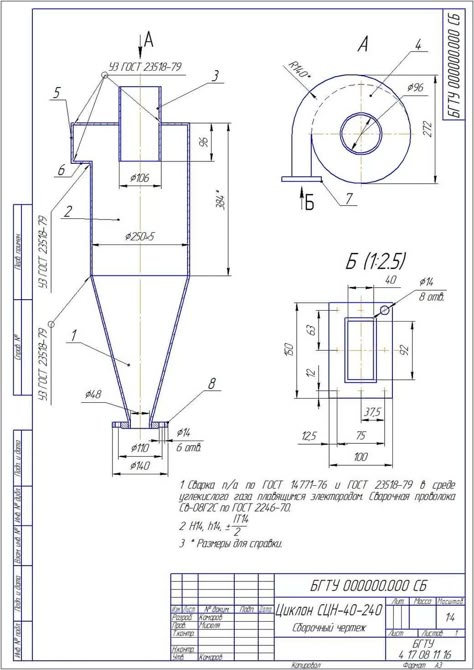

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.
5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.
9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

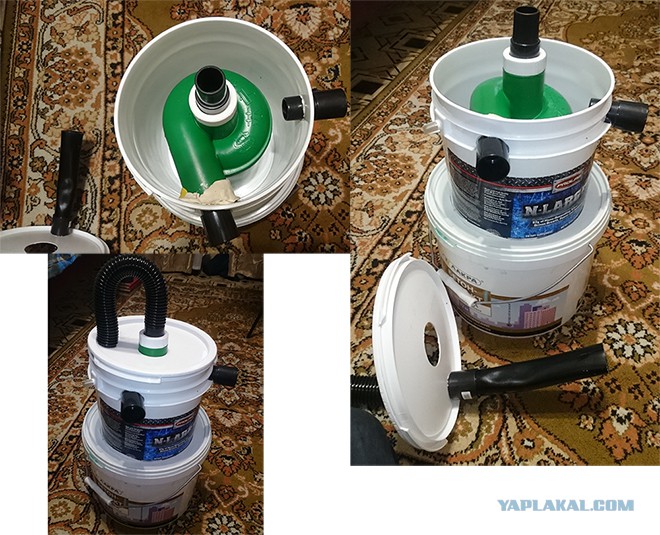

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

1. У 5 литрового ведра срезают ножом верхний бортик.
2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
7. Середину крышки вырезают ножом.
8. Дрелью просверливают отверстия вверху малой ёмкости.
9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
11. Круг от крышки крепят саморезами к фиксирующему кольцу.
12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
17. В проём вклеивают термоклеем угловой ПВХ патрубок.
18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

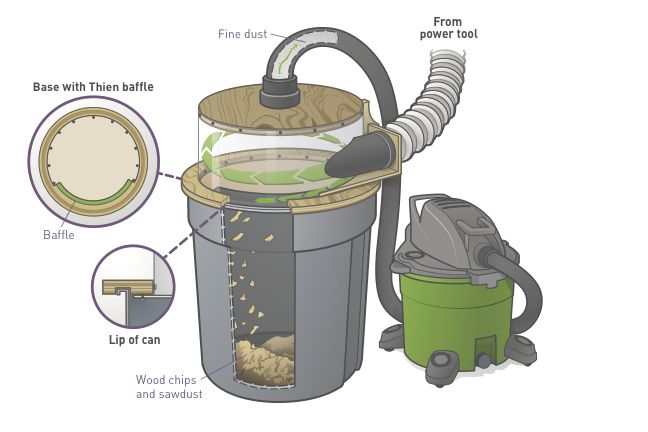

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

• угловая машинка;
• дрель;
• клеевой пистолет;
• клепальник;
• электролобзик;
• строительный нож.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
6. Все соединения обрабатывают термоклеевым пистолетом.
7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

циклон для пылесоса своими руками — ВикиСтрой

Что такое циклон и зачем он нужен

В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.

Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.

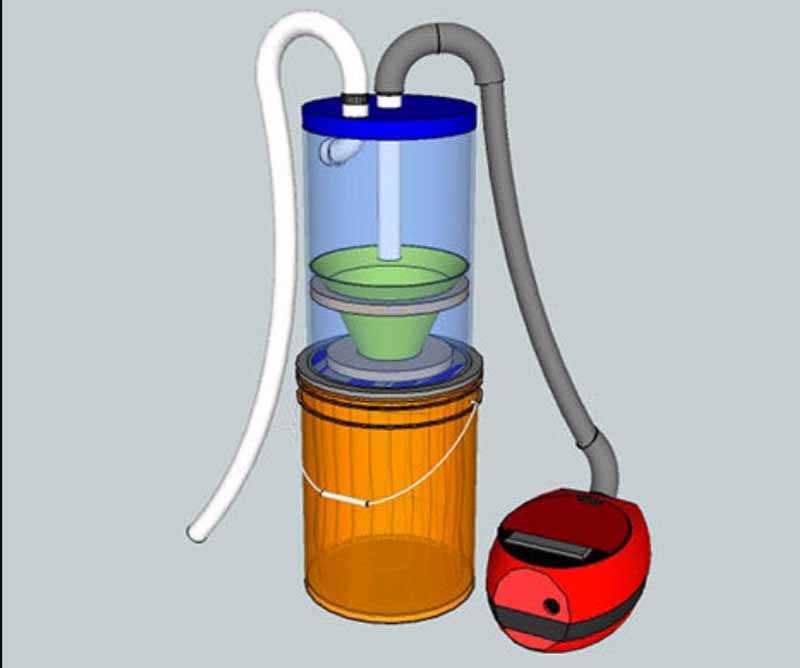

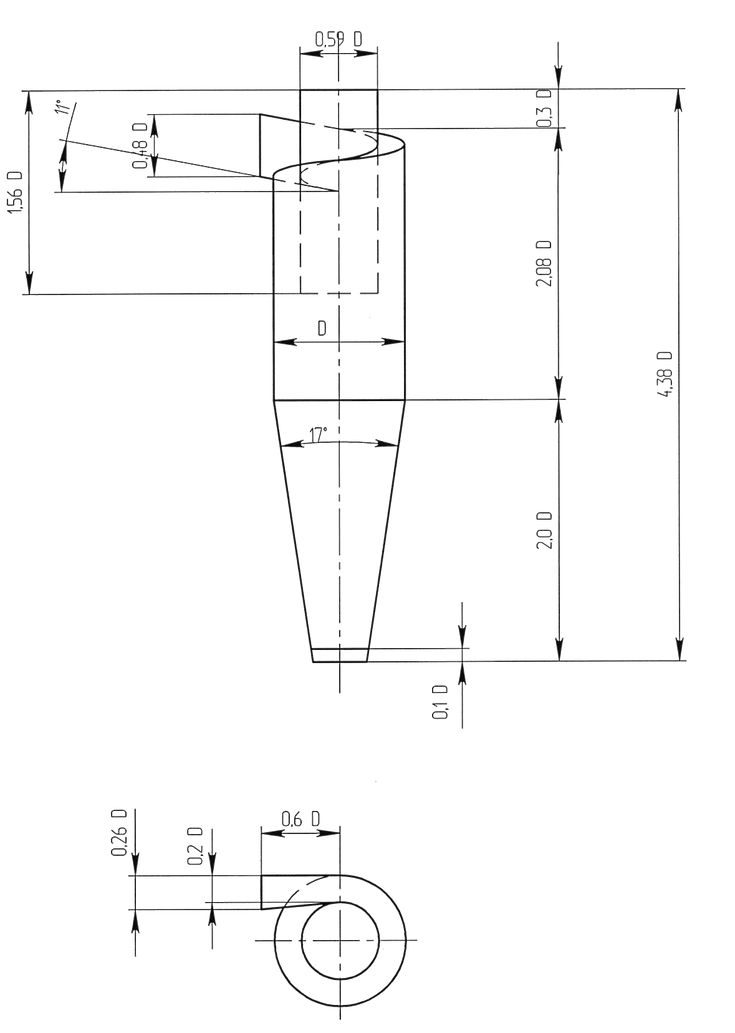

Схема работы фильтра-циклона

Такого рода фильтры входят в комплект многих промышленных пылесосов, но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже. Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей.

Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80–100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

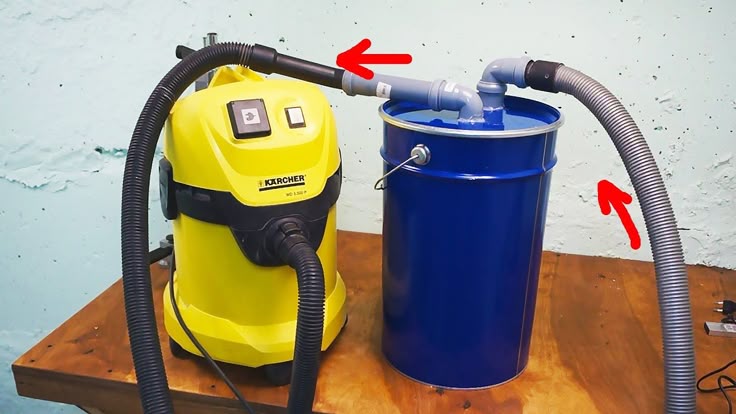

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха.

Их крепление в крышке корпуса выполняется по следующей схеме:

Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.

С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10–15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.

Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.

Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.

Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

рмнт.ру

15 Недорогие чертежи пылесборников своими руками

Трудно убирать свои деревообрабатывающие мастерские? Хотите уберечь свои легкие от переносимой по воздуху пыли, из-за которой вы часто задыхаетесь? Тогда воспользуйтесь этими 15 простыми в изготовлении и дешевыми чертежами пылесборников своими руками , которые помогут вам легко очистить вашу мастерскую и предоставят так много различных структурных модулей на выбор. Большинство из этих проектов пылесборников D IY предполагают использование пылесборников Harbour Freight 2HP. Используйте мусорные баки, бочки и 55-галлонные бочки, чтобы прикрепить их в качестве гигантских коллекторов, и вы получите удивительные руководства по использованию лучших фильтров, которые не допустят засорения фильтров или шлангов. Вы хотите построить свой собственный циклонный пылесборник ?

Просто просмотрите эту коллекцию из 15 самодельных пылесборников, которые впечатляют, являются экономичными, энергосберегающими и не будут слишком громкими, чтобы вызвать боль в ушах. Пришло время упростить уборку помещений за счет быстрого удаления и отделения пыли. Эти планы пылесборника DIY содержат пошаговые инструкции, схемы и даже видеоуроки по созданию одноступенчатого или двухступенчатого циклонного пылесборника, как профессионал.

Получите максимальную отдачу от своих пластиковых ведер, сделав пылесборник, используйте 1 или 2 ведра, чтобы построить пылесборник, будет просто отлично. Вы также получите целый набор хитростей о том, как обновить пылесборник, чтобы он отлично работал в текущих ситуациях. Не покупайте дорогой пылесборник, так как вы можете сделать его дома с таким же функциональным поведением. Эти проекты циклонного пылеуловителя, сделанные своими руками, дадут все советы по созданию прекрасного пылесборника в кратчайшие сроки.

Изучите эти «150 простых проектов по деревообработке для начинающих», чтобы создать что-нибудь для дома.

1. Самодельный настенный пылесборник

Этот настенный пылесборник поможет быстро и легко убраться в доме. Возьмите двигатель пылесборника Harbour Freight мощностью 2 л. Затем вам понадобятся специальные фильтры, расширяемый шланг для пыли, пылесборник для торцовочной пилы и т. д., чтобы сделать это. thehandymans

2. Сборка прозрачного циклонного пылеуловителя

Получите здесь бесплатные планы по сборке индивидуального циклонного пылесборника своими руками, который, несомненно, впечатлит своим суперфункциональным поведением. Сделайте пылесборник, используя фанеру, мусорное ведро и специальные фитинги для труб. Затем соедините его с обычным магазинным пылесосом, чтобы получился прозрачный циклонный пылесборник. makezine

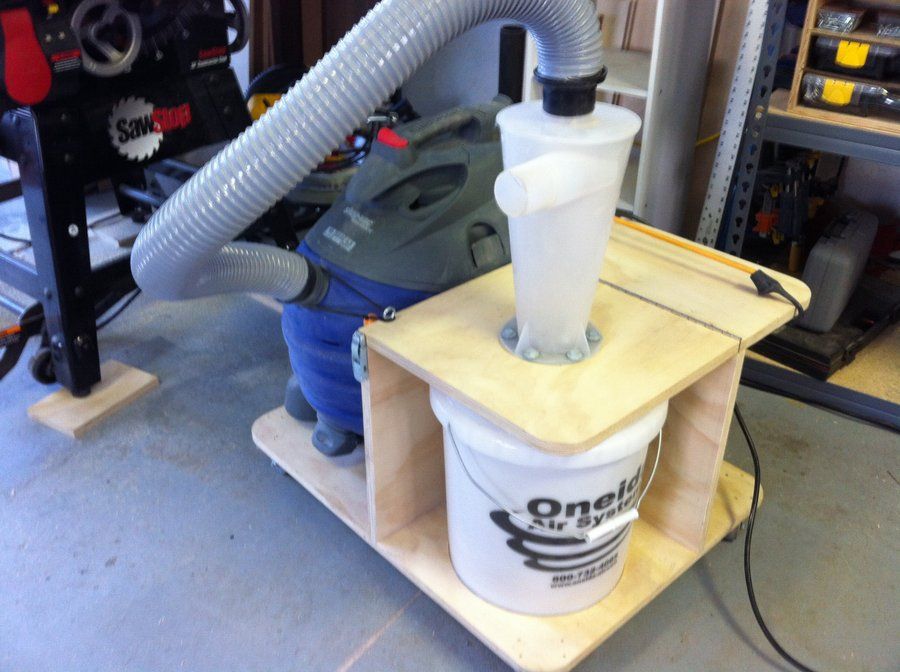

3. Самодельный циклонный пылеуловитель

Получите здесь бесплатный план для быстрого создания самодельного циклонного пылеуловителя, который протянет руку помощи в уборке дома. Соберите этот циклонный пылесборник с помощью магазинных пылесосов, и это не позволит фильтрам засориться, но обеспечит их бесперебойную работу. Время, чтобы сэкономить много времени на уборку дома с помощью этой системы. изображение

4. Циклонный сепаратор стружки для пылесборника

Если у вас аллергия на пыль, время, чтобы защитить ваши легкие от переносимой по воздуху пыли с помощью этого циклонного сепаратора стружки, поможет содержать ваш дом в чистоте и порядке. В этой системе используется модель 2HP от Harbour Freight, а пластиковые бочки используются в качестве мусорных баков. Один из лучших пылесборников своими руками. Подробности здесь: инструкции

5. Удаление пыли для домашних мастерских

Сэкономьте много времени на уборке дома или магазина с помощью этого устройства для удаления пыли, предназначенного для домашних мастерских. Его очень быстро составить, и вся система обойдется вам намного дешевле. Возьмите жесткий 4-галлонный магазинный пылесос и мини- Самодельный циклонный пылесборник для создания этой системы пылеудаления. Детали здесь woodworkingfor

6. Малый пылесборник самодельный

Этот пылесборник небольшой, но полностью функциональный. Он не будет потреблять столько энергии и будет очень тихим во время уборки вашего дома. С другой стороны, пылесосы издают сильный шум и потребляют слишком много энергии. Эта система основана на двигателе мощностью 1/3 л.с. и работает очень хорошо. Подробности здесь woodgears

7. Система пылесборника

Вы наверняка влюбитесь в эту систему пылесборника, которая также очень экономична в плане сборки. Он хорошо спроектирован и позволит вам легко удалять и отделять пыль. Система будет собирать пыль со стола фрезера, настольной пилы и других подобных деревообрабатывающих инструментов. Подробности здесь diybuilds

8. 2-х уровневый портовый пылесборник

Посмотрите здесь еще одну портовую грузовую модель самодельного пылесборника, которая, несомненно, впечатлит своим креативным дизайном. Это двухступенчатый пылеуловитель Harbour Freight, оснащенный циклоном для суперпыли. Высокофункциональная модель пылесборника, которую можно изготовить в кратчайшие сроки. Подробности здесь ютуб

9. Самая дешевая система сбора пыли своими руками

Сделайте небольшие инвестиции, например, 5 долларов США, и соберите большую часть этой системы сбора пыли своими руками, которая станет волшебным средством для быстрой уборки дома. Вам понадобится ведро и пара пластиковых труб, чтобы сделать этот пылесборник, который подойдет для любого офиса или мастерской. Он использует старый фильтр корабельных пылесосов и работает очень быстро. youtube

10. Циклонный пылесборник

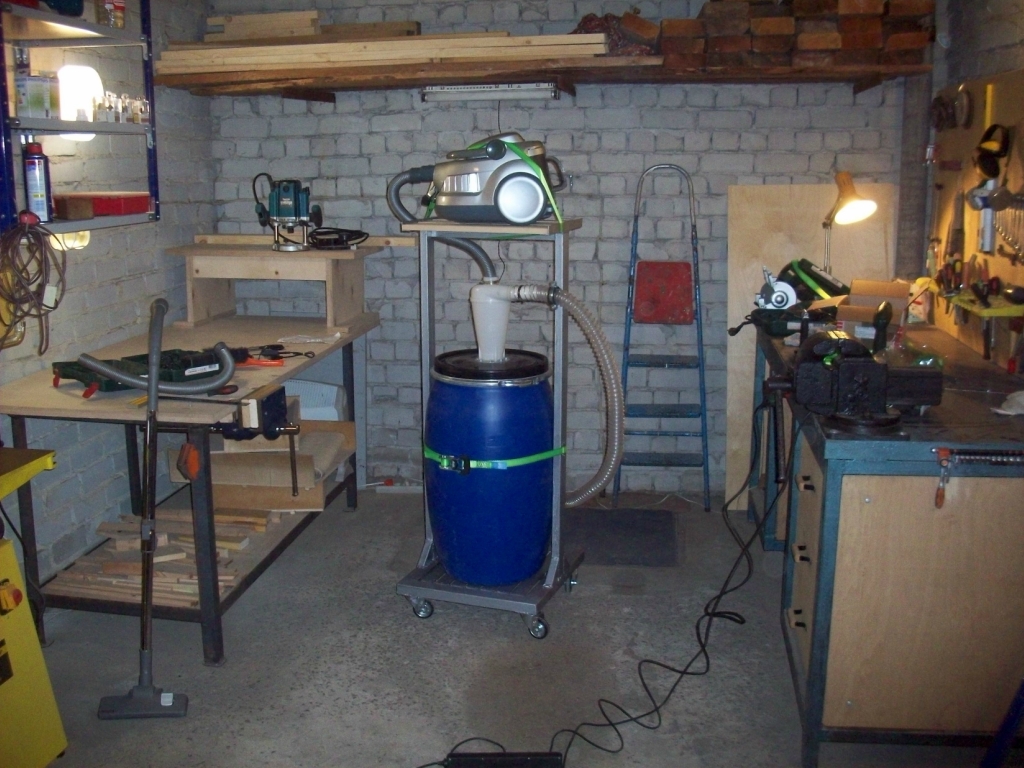

Этот пылесборник — удивительная трансформация, к тому же его очень быстро собрать. Просто возьмите пылесборник Harbour Freight 2HP, а затем превратите его в двухступенчатый циклонный сепаратор, используя кусок листового металла 24 калибра, бочку на 55 галлонов и немного древесных отходов. Подробности здесь0009

11. Простой циклонный пылеуловитель

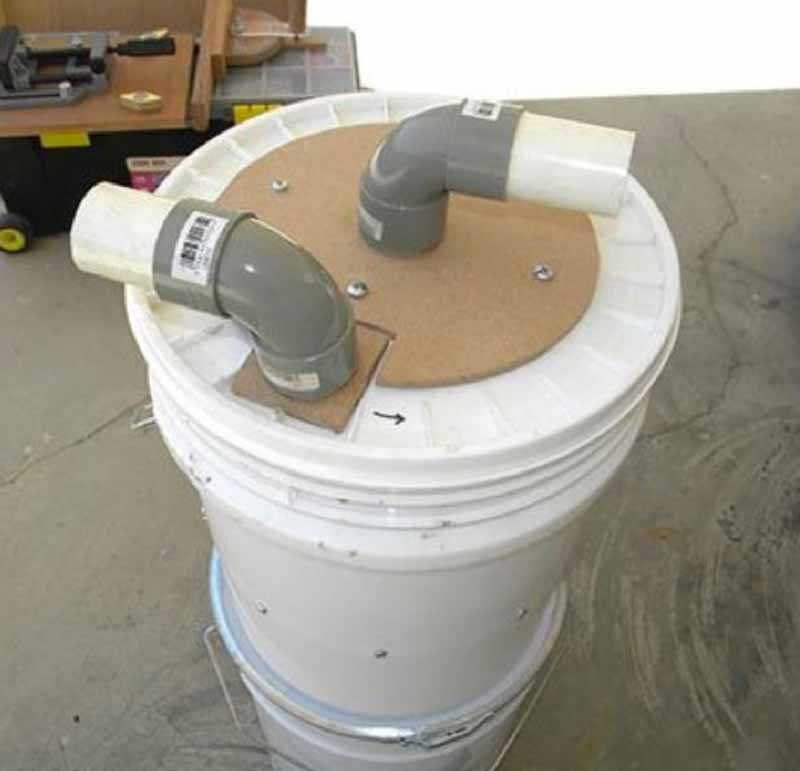

Соберите этот фантастический циклонный пылеуловитель, используя 2 ведра, трубу из АБС-пластика, соединители из АБС-пластика, резиновые колпачки и колена. Этот пылесборник очень функционален и наверняка сэкономит вам много денег. Один из лучших циклонных пылесборников, который можно сделать дома в кратчайшие сроки. Подробности здесь youtube

12. Пылесборник Harbour Freight

Получите здесь пошаговые инструкции о том, как обновить модель пылесборника Harbour Freight, чтобы он работал более удивительным образом. Для этого быстрого преобразования требуется использовать Super Dust Vice XL от Oneida Air Systems. Вам также понадобится бочка на 55 галлонов для этого пылесборника. серый домстук

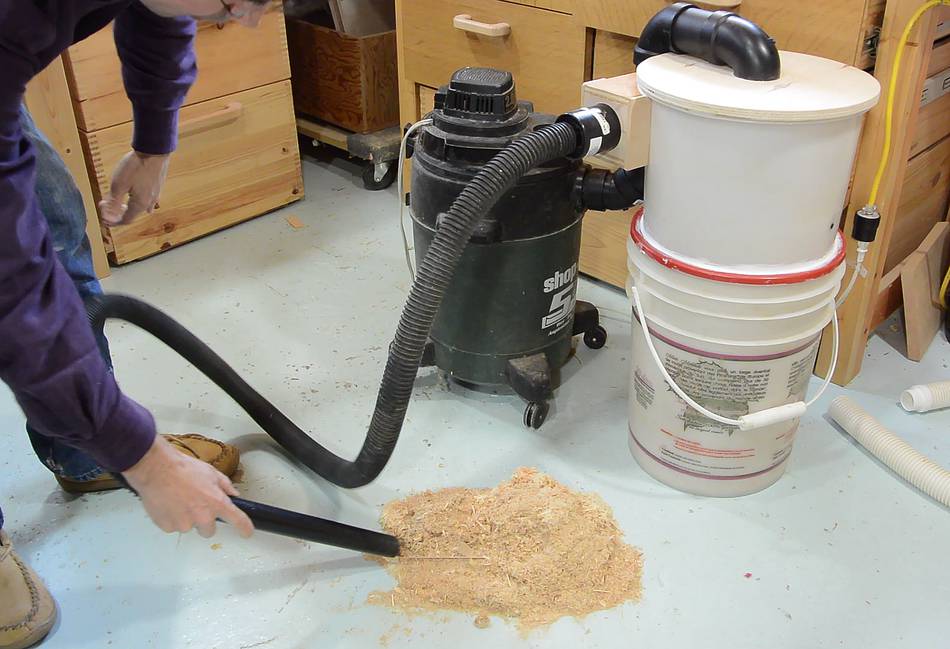

13. Циклонный пылесборник из двух ведер

Пошаговые инструкции по сборке быстрого пылесборника из двух ведер наверняка впечатлят с первого взгляда. Просто соберите 2 ведра с нестандартными фитингами и установите вакуум, чтобы все заработало. Используйте много обрезков древесины, чтобы построить полную модель конструкции. Подробности здесь youtube

14. Пылесборник ручной работы

Хотите, чтобы ваша мастерская была аккуратной и чистой? Затем соберите этот пылесборник, используя пылесборник Harbour Freight 2HP, картридж фильтра для защиты окружающей среды Wynn, мусорное ведро, крышку циклона для мусорного ведра, шланг для сбора пыли и специальные хомуты для шлангов. Получите бесплатные инструкции здесь, чтобы собрать этот пылесборник своими руками. разнорабочие

15. Самодельный пылесборник Tyler

Получите бесплатную пошаговую видеоинструкцию о том, как построить одноступенчатый или двухступенчатый пылесборник, который поможет быстро и легко очистить вашу столярную мастерскую. Здесь вы получите профессиональные советы о том, как создать пользовательскую модель и как обновить модель, чтобы она работала по-своему. Подробности здесь youtube

Заключение:

Вы получаете большое удовольствие от работы с деревом? Тогда в вашей мастерской наверняка будет много древесной пыли. Выбираете лучшие способы содержать свою мастерскую в чистоте и порядке? Тогда вам нужен только мощный пылесборник, а купить их действительно можно дорого. Если вы боитесь, что покупка нестандартной модели обойдется вам в кругленькую сумму, подумайте о том, чтобы сделать ее дома, не тратя при этом много денег. Просмотрите эти самодельные проекты пылесборников, которые слишком креативны, чтобы завоевать сердце, и окажут вам большую помощь в легкой очистке ваших мастерских. 9

Чистка матрасов, диванов и подушек своими руками Создайте свой собственный бокс для выращивания растений своими руками

Добавление предварительного сепаратора к вашей системе сбора пыли

Найти магазин

Моя учетная запись

Моя корзина

Моя корзина

Доставка в тот же день Найти магазин

1-800-225-1153 Служба поддержки клиентов

Темы

• Краснодеревщик

• Резьба

• Выбор оборудования

• Демо

• Сбор пыли

• Ответы экспертов

• Отделка

• Друзья Вудкрафта

• Начало работы с деревообработкой

• Инструкции

• Столярные изделия

• Сделай что-нибудь

• Новости и просмотры

• Справочная таблица набора ручек

• Пресс-релизы

• Профили

• Витрина для чтения

• Литье из смолы

• Шлифование

• Заточка

• Магазинные приспособления и приспособления

• Обсуждение магазина

• Советы и рекомендации

• Обзоры инструментов и продуктов

• Токарная обработка

• Переработка

• Видео

• Дерево

• Журнал по дереву

• Приключения по дереву

К началу страницы

• Начало работы с деревообработкой
• Сбор пыли

Рик Питерс: Борьба с пылью в мастерской Опубликовано 15 августа 2016 г. 13:54

Комментарии (0)

Добавление предварительного сепаратора к вашему одноступенчатому пылеуловителю коллектор сэкономит ваше время и деньги. Это сэкономит вам время, потому что его много легче опустошить один из них, чем нижний, или «чиповый», мешок мешка над мешком. коллектор. Это сэкономит вам деньги в долгосрочной перспективе: ваш пылесборник прослужит долго дольше, так как крыльчатка не будет находиться под постоянным потоком тяжелой стружки, или повреждающие кусочки металла, такие как случайный винт или гвоздь, которые находят свой путь на пол. И это позволит вашим фильтровальным мешкам выполнять свою настоящую работу — фильтровать пыли, а не сбора стружки.

Как я уже говорил в главе 1, фильтр-мешок теряет свою способность эффективно фильтровать по мере заполнения нижнего мешка, потому что по мере его заполнения площадь фильтрующей поверхности уменьшается. Меньше фильтра, то же давление — больше продувки. Этот происходит гораздо медленнее, если между ними установлен предварительный разделитель. воздуховод и коллектор. Примечание. Здесь снова этот предварительный разделитель добавит сопротивление вашей системе. Как правило, это добавит от 2 до 3 дюймов потери статического давления.

Мини-циклон Еще одна «мусорка» предварительный разделитель, этот предварительный разделитель сильно отличается от ящика для сброса, показанного на стр. 91. Вместо использования внутренней перегородки для «сбивания» тяжелой стружки этот в предварительном сепараторе используется комбинация труб и фитингов из ПВХ и круглого мусорного бака создать своего рода мини-циклон.

И здесь я использовал сверхмощную шину Rubberrnaid. мусорное ведро, так как он выдержит всасывание 1-го ли-хп или меньше коллектор. Не поддавайтесь искушению использовать более тонкую банку: она обязательно разрушится. как только вы включите коллектор.

Как это работает Пыль и стружка попадают во впускной патрубок трубы и спуститься в контейнер, где они выходят в контейнер через колено под углом 90 градусов, направленное к стенке контейнера.

Так же, как в циклоне, тяжелая стружка кружится вокруг стенок контейнера, теряя импульс до тех пор, пока не упадут на дно. Более легкий стружка и пыль вытягиваются через выходное отверстие в пылесборник, где они улавливаются фильтрами. Так же, как и в случае с коробкой передач, эффективность предварительного сепаратора падает по мере заполнения контейнера. Чаще проверяйте его и всегда перед большой работой.

Соберите блок Предварительный сепаратор очень прост строить. Единственная сложность — вырезать отверстия большого диаметра в крышке. Лучший способ, который я нашел, чтобы сделать угол 45 градусов — идея здесь состоит в том, чтобы закрутить чипсы внутри банки. Уплотнение вокруг внутренних и внешних краев трубы силиконовым герметиком.

Примечание по технике безопасности: так как пыль и стружка быстро перемещаются через большой пластиковый контейнер, найдите время, чтобы заземлить контейнер, чтобы уменьшить риск искр, вызванных статическим электричеством. Бег голой меди провод через внутреннюю часть контейнера и подключение его к вашему металлу воздуховод сделает свое дело.

ВОПРОСЫ ЗАЗЕМЛЕНИЯ

Пластиковые противовзрывные заслонки Каждый раз, когда вы вставляете пластиковую деталь в вашем воздуховоде вы нарушаете наземный путь. Это может привести к статическим проблемам, включая возможность взрыва пыли.

При установке пластиковых противовзрывных ворот, таких как показано на фото, важно повторно соединить заземляющий путь. Просто способ сделать это — протянуть заземляющий провод или провод от трубы к трубе, прикрепив проволока с шурупами для листового металла. (Расположите провод так, чтобы он не мешают открывать или закрывать ворота.)

Фитинги из ПВХ Если необходимо использовать трубы из ПВХ или фитингов, вам нужно будет проложить заземляющий провод как внутри трубы, так и вокруг снаружи, чтобы предотвратить накопление статического электричества. Самый большой сбор пыли компании, которые продают пластиковые детали, также продают комплект заземления.

Обязательно следуйте инструкциям по установке на буквой и используйте тестер непрерывности или мультиметр, чтобы убедиться, что заземление цепь на самом деле непрерывная. Чтобы предотвратить утечки, используйте силикон для герметизации любых отверстий. Вы просверлили трубу для провода заземления.

Гибкий шланг Чтобы избежать статических проблем с гибким шлангом, Обязательно используйте спиральный шланг с проволочной обмоткой и подготовьте концы, чтобы гарантировать, что ваш наземный путь завершен. Для этого используйте универсальный нож, чтобы удалить от 1 до 2 дюймов. кусок пластика, покрывающий провод внутри шланга, как показано на рисунке.

Затем, когда вы установите шланг и затяните зажим для шланга, провод внутри шланга плотно соприкасается с металлом C фланец противовзрывной заслонки или трубы, к которой вы его подключаете. Лучше всего обнажить проволока в нескольких местах по внутреннему периметру, чтобы убедиться, что она делает контакт с трубой или взрывозащитной заслонкой.
