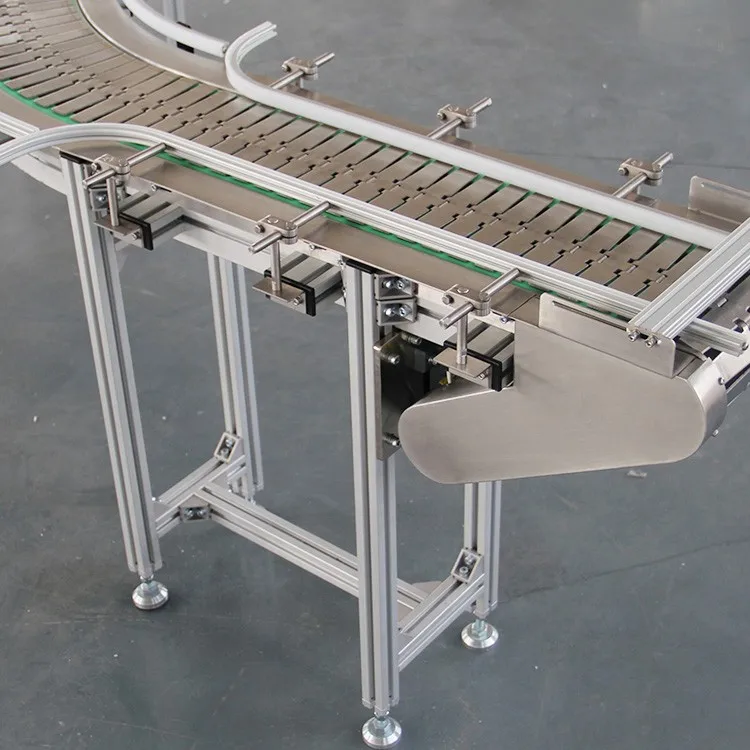

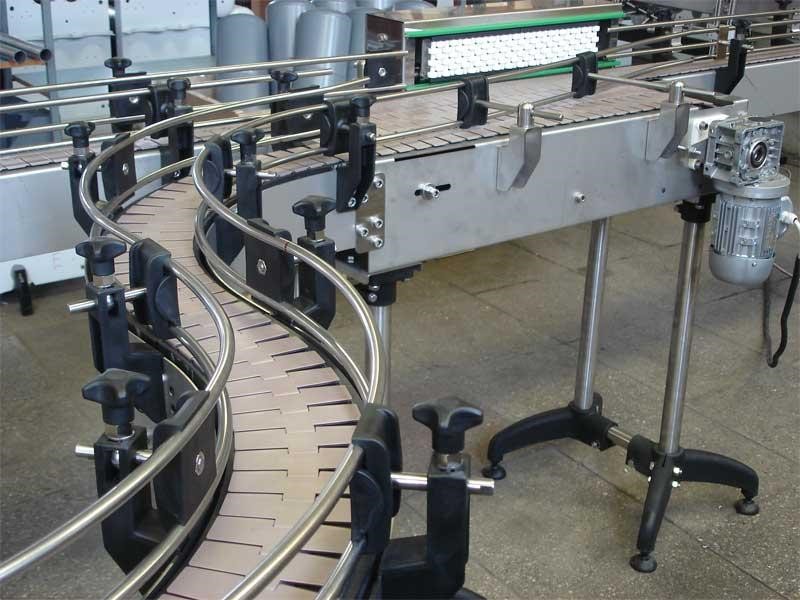

Пластинчатые и цепные конвейеры

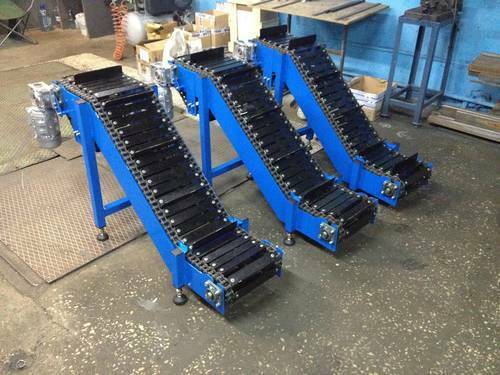

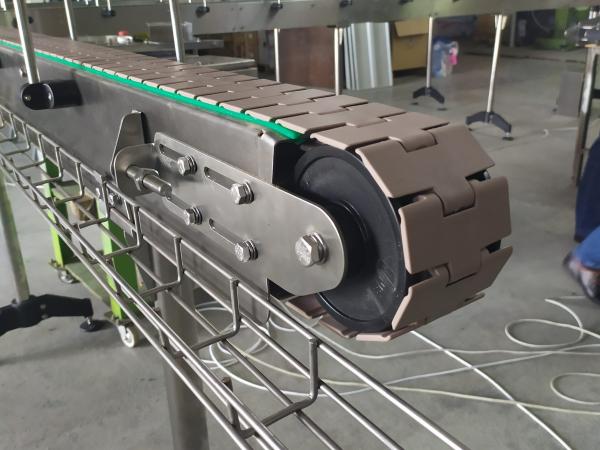

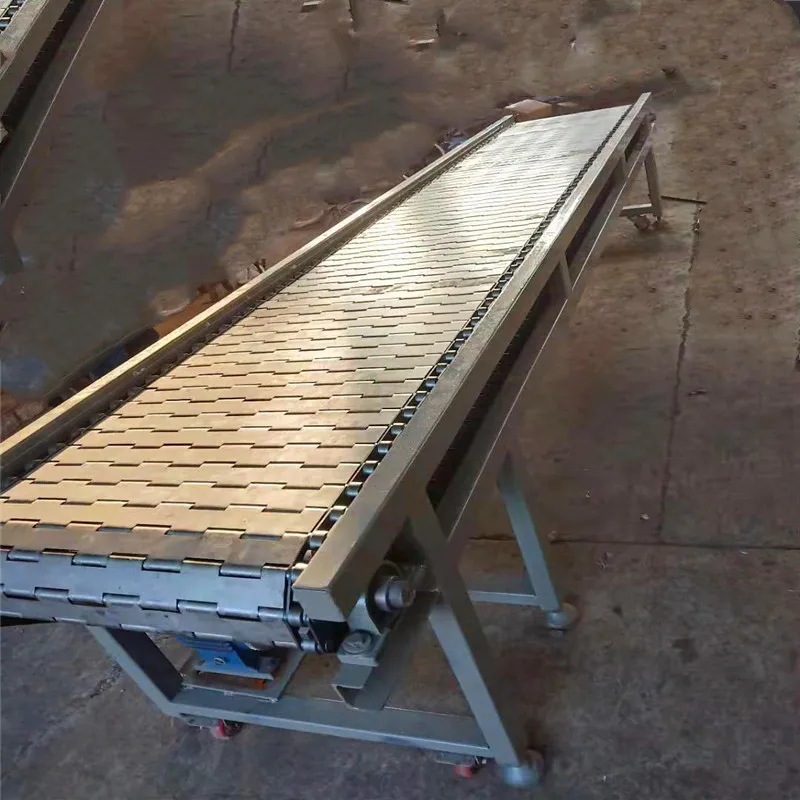

Для транспортирования рулонов бумаги и картона, кип целлюлозы в отделочных цехах, в склад, из склада к вагонам и т. д. применяют пластинчатые конвейеры, оборудованные деревянным или металлическим настилом. Конвейер позволяет транспортировать груз не только в горизонтальном, но и в наклонном направлениях на длину до 120—150 м.
Настил с углублением в средней части для рулонов на двух боковых сторонах крепят к угловым зажимам, приваренным к двум параллельным втулочно-катковым тяговым цепям конвейера. Пластинчатые конвейеры тяжелого типа со специальными литыми цепями, одноребордными катками и деревянным настилом с желобом для рулона применяют для транспортирования рулонов на расстояние до 80 м.
Продольные пластинчатые конвейеры конструкции Калининградского филиала ЦНИИБуммаша имеют два типа, отличающиеся устройством полотна конвейера. В конструкции полотна типа 1 металлический настил, прикрепляемый к левой и правой катковым цепям, не связан друг с другом. Каждый одноребордный конический ролик устанавливается на оси цепей на одном подшипнике качения. В конструкции полотна типа 2, предназначенной для транспортирования рулонов массой свыше 1500 кг, настилы соединены поперечными связями; каждый ролик устанавливается на двух подшипниках. В конвейерах используется цепь с шагом 200 мм, число зубьев звездочки 6, скорость конвейера от 0,28 до 0,32 м/с.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Рис. 1. Пластинчатые конвейеры для транспортировки рулонов:
а — сечение по продольному конвейеру с прерывистым настилом; 1 — рулон; 2 — настил; 3 — цепь; 4 — каток; 5 — рама; б — наклонный поперечный
При выборе типоразмера пластинчатого конвейера допускается превышение полученного по приведенной формуле тягового усилия по сравнению с указанным в табл.
3.2 на 10%. Тип полотна выбирается по максимальной массе рулона: тип 1—для рулонов массой до 1500 кг; тип 2 — до%3000 кг.
В поточных линиях наряду с обычными продольными пластинчатыми конвейерами применяют пластинчатые конвейеры для поперечного транспортирования рулонов. Рулоны могут лежать в любой из впадин, образуемых настилом через каждые два шага тяговой цепи. При ширине полотна поперечного пластинчатого конвейера 650 мм можно транспортировать рулоны длиной до 1800 мм. Перед подачей на поперечный конвейер рулоны должны быть отцентрированы таким образом, чтобы центр тяжести рулонов совпадал с продольной осью конвейера. В противном случае при длинных рулонах и узких конвейерах возможно опрокидывание рулона’ с конвейера.
Скорость конвейеров при транспортировании рулонов не превышает 0,4 м/с. На наклонных участках угол наклона конвейеров при транспортировании рулонов не должен превышать 22—23°.

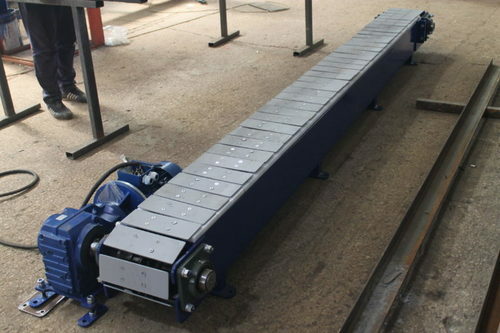

Для транспортирования стоп листовой целлюлозы и кип целлюлозы после их упаковки в транспортно-упаковочных линиях применяются пластинчатые конвейеры типа КПК-1 и КПК-2 конструкции Калининградского филиала ЦНИИИБуммаша.
Конвейерами можно транспортировать кипы массой от 150 до 250 кг, длиной от 600 до 1200 мм и шириной от 600 До 1000 мм. Привод конвейера осуществляется мотор-редукто-ром через цепную передачу. Несущее полотно конвейера состоит из специальных пластин, являющихся несущими и тяговыми элементами. Пластины связаны друг с другом валиками-осями. Шаг цепи 40 мм.
Пластины скользят по направляющим, изготовленным из антифрикционного материала и закрепленным на швеллерах. В зависимости от размеров кип устанавливается разное число полотен пластин (4 или 5). Скорость транспортирования груза не превышает 0,4 м/с.
Рис. 2. Пластинчатый конвейер для транспортирования стоп и кип целлюлозы:
а — схема конвейера; б — несущее полотно конвейера; 1 — рама; 2 — привод; 3— несущее полотно; 4— направляющие пластин; 5 — пластина цепи; 6 — ось пластин
Кроме пластинчатых конвейеров для транспортирования упакованных кип и пакетов из пяти кип общей массой до 1250 кг применяются цепные конвейеры типа КЦ-1 и КЦ-2 соответственно с двумя или тремя цепями типа ПР по ГОСТ 10947 — 64 с шагом 50,8 мм.
Груз устанавливается на цепях, которые перемещаются по направляющим. Тяговое усилие составляет 13 и 20 кН при длине конвейера до 8 м.
Основным недостатком пластинчатых конвейеров является их сложность, большая масса и высокая стоимость.
Рекламные предложения:
Читать далее: Пространственные конвейеры
Категория: — Механизация в цехах
Главная → Справочник → Статьи → Форум

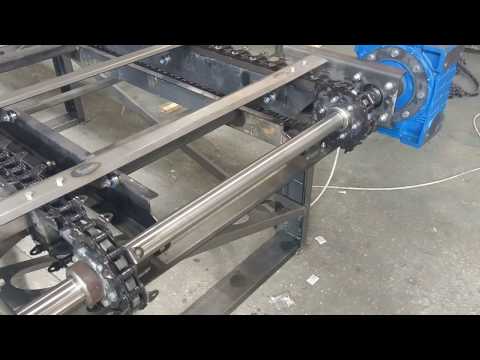

Цепной конвейер
В производстве и на предприятиях разного профиля нередким стало использование цепного конвейера. Данные конвейеры предназначаются для транспортировки больших, тяжелых грузов, для грузов обладающих высоким температурным уровнем.
Производительность данного вида конвейеров достаточно большая в сравнении например с конвейером ленточного типа. При всей их громоздкости, они, тем не менее, выполняют свою работу на достаточно высоком качественном уровне, поэтому, даже не смотря на их дороговизну и уход, который им необходим, цепные конвейеры зарекомендовали себя как достаточно стабильно работающие и износостойкие агрегаты.
Наиболее широко распространено применение цепных конвейеров в автомобильной промышленности, где детали для автомобилей подаются именно на конвейерах данного типа.
Характеристики цепного конвейера
Основным в работе данного конвейера является то, что усилие здесь создается посредством цепи, их может быть две или одна. Конвейер сконструирован таким образом, что позволяет выполнять загрузку, перемещение, стразу по двум веткам и последующую отгрузку перемещаемого материала. Цепной конвейер имеет вид этакого короба, внутри которого размещена перегородка. Сконструирован цепной конвейер из узлов типового вида. В конструкции конвейера имеются три секции, проводная, секция для натяжения и секция промежуточная. Рабочим органом конвейера является цепь, которая оснащается специальным скребком. Цепи, в зависимости от модификации конвейера могут быть кованными, либо состоять из круглых звеньев.
Работа цепного конвейера вида осуществляется за счет электрического двигателя и редуктора.
Данное оборудование расположено на раме, и связываются посредством передачи ременного типа с входным валом редуктора, который имеет вид цилиндра. Таким образом сконструирован привод цепного конвейера. Цепные конвейеры имеют множество подразделений на типы. Это зависит от их конструктивных особенностей. Конвейер может быть тележечного вида, то есть имеет зонирование по перевозке грузов. Желобчатый конвейер применим там, где необходима подача сыпучих материалов, такие конвейеры еще имеют название скребковые, следующим типом конвейеров цепного вида является уборочный конвейер.
Цепной конвейер — эксплуатация и применение
Определим некоторые преимущества работы цепного конвейера. К ним можно отнести во-первых то, что на данных конвейерах возможна настройка размеренного движения перевозимого груза, предотвращающего его падение или съезжание с ленты конвейера. Следующим немаловажным положительным аспектом является то, что данные виды конвейеров оснащаются специальными устройствами, как то: антискользящие накладки, бортики и специальные ограничители.
Отрадно еще и то, что устройство данных агрегатов позволяет проводить настройку, которая задает маршрут и количество перевозимого груза. К тому же данный вид конвейеров является достаточно эргономичным, что позволяет содержать его в довольно стесненных условиях или помещениях небольшой площадью. Изготовлен конвейер из экологичных материалов, таких как алюминий и нержавеющая сталь, таким образом люди, обслуживающие данную технику, не получают никакого вредоносного воздействия. Следует отметить так же, что конструкция цепного конвейера позволяет перемещать грузы, габариты которого превосходят сам транспортер.
Таким образом, становится ясно, что для достижения наиболее качественных результатов, которые при этом не будут достигаться посредством тяжелого труда, применение и использование в производстве цепных конвейеров, является необходимым и рациональным решением.
Конвейерные цепи — KÖBO
Перейти к содержимомуКонвейерные цепиdt2022-03-02T10:31:53+01:00
От автозаводов до автомоек KÖBO является одним из ведущих производителей высококачественных конвейерных и транспортных цепей. Благодаря нашим инновациям, качеству и ориентации на клиента наша продукция находит широкое применение. Узнайте, как высокопроизводительные конвейерные цепи KÖBO могут помочь вашей компании добиться успеха.
Автомобильная промышленность
От сборки кузова до покрасочного цеха и окончательной сборки KÖBO разрабатывает и производит высокопроизводительные, прочные конвейерные и пластинчатые конвейерные цепи, отвечающие самым жестким требованиям автомобильной промышленности. Наши цепи не рвутся, от минимального до необслуживаемого, даже в самых экстремальных условиях и при растяжении.
Эскалаторы и пассажирский транспорт
В KÖBO мы разрабатываем и производим современные решения для современных производителей и операторов эскалаторов, таких как метро в Лондоне и метро в Париже и Вене.
Вы также найдете наших экспертов KÖBO, регулярно консультирующих крупные международные аэропорты и транспортные узлы, а также правительственные и общественные здания. Являясь поставщиком высококачественных услуг, мы специализируемся на разработке и выборе материалов для пассажирских перевозок с соблюдением особых стандартов безопасности.
Конвейеры и моечные машины для бутылок
Все больше современных моечных машин используют конвейерные цепи KÖBO для транспортировки как стеклянных, так и ПЭТ-бутылок. В этой отрасли необходимы чрезвычайно санитарные условия, а значит, и специальные высокопрочные цепи. Это, в сочетании с тем фактом, что для многих наших клиентов цепи находятся в постоянном, круглосуточном использовании, означает, что они нуждаются в высочайшем качестве и из материалов с высокой прочностью. Благодаря специальным методам отделки наши цепи становятся еще более устойчивыми к нагрузкам.
Лесная промышленность
KÖBO разрабатывает и производит цепи для всех областей применения в деревообрабатывающей промышленности.
Сюда входят конвейерные цепи для транспортировки бревен и досок, цепи для сортировки струн, рубильные машины и обработка щепы. Принимая во внимание специфические проблемы этого требовательного рынка, инженеры KÖBO также разработали целевые и индивидуальные решения для конкретных насосных задач.
Целлюлозно-бумажная промышленность
Все больше и больше компаний обращаются к нашим конвейерным цепям из-за их длительного срока службы, даже при измельчении бревен для производства и обработки целлюлозы и транспортировке тонн тяжелых бумажных рулонов. Наши мощные роликовые цепи KÖBO-precision используются даже в машинах для листовой офсетной печати для средних и больших форматов благодаря их долговечности и высокому качеству.
Промышленность сыпучих материалов
Материалы, используемые для изготовления наших цепей для промышленности сыпучих материалов, адаптированы и оптимизированы для условий, в которых транспортируемый материал включает клинкерную пыль, мергель и глину.
Регулировки приводят к чрезвычайно долгому сроку службы. В зависимости от области применения наши цепи доступны в герметичной конструкции, не требующей особого ухода, или в стандартной конструкции с увеличенным зазором в шарнире. Ассортимент нашей продукции также включает соответствующие аксессуары, такие как цепные колеса и звездочки, ковши, опорные плиты, скребки, короткие ячейки с держателями роликов и без них, а также направляющие ролики.
Сталелитейная промышленность
KÖBO поставляет множество различных конвейерных цепей всем известным производителям стали на местном и международном уровнях. К ним относятся стандартные продукты, а также цепные системы по индивидуальному заказу, такие как цепи для охлаждающих платформ, чесальные цепи, цепи для подъемных ремней, цепи для накопления и цепи для транспортировки проволоки. Наши конвейерные цепи для рулонов перемещают рулоны весом в несколько тонн при температуре до 1000°C. Принадлежности, такие как направляющие ролики и звездочки для цепей, производятся собственными силами на самом современном оборудовании, чтобы обеспечить высочайшее качество и соответствие самым специфическим требованиям.
Это также позволяет осуществлять немедленную отгрузку после завершения.
Стальная гидравлическая конструкция
Наши необслуживаемые цепи KÖBO с подшипниками не требуют смазки. Это снижает эксплуатационные расходы при соблюдении строгих экологических стандартов. KÖBO был признан надежным партнером европейских национальных ассоциаций, экологических агентств и офисов водного транспорта, а также проектов по переоборудованию военных объектов для EDF во Франции, Rijkswaterstaat в Нидерландах и проектов по водным воротам в Германии, Австрии и Англии.
Дорожные асфальтоукладчики
Среди наших клиентов крупнейший в мире производитель асфальтоукладчиков. Цепи, звездочки и приводные валы, необходимые для этих машин, производятся на нашем заводе в Вуппертале, Германия, на передовых автоматических токарных станках с компьютерным управлением, автоматических машинах для резки и сварки. Используя наше оборудование и методы, мы можем гарантировать чрезвычайно точные производственные допуски и стабильность размеров.
Мы проводим необходимую термическую обработку цепей и звездочек на наших собственных производственных линиях, что позволяет нам соответствовать самым высоким требованиям к качеству или превосходить их.
Системы автомойки
KÖBO является одним из ведущих поставщиков оригинального оборудования в области систем автомойки. Это включает в себя оснащение автомойки буксирующими цепями. Мы уделяем большое внимание постоянному развитию и адаптации к новейшим технологиям, чтобы мы могли продолжать расширять наши позиции на рынке. Помимо цепей, мы также поставляем необходимые дополнительные компоненты, такие как толкатели.
Цепи со стальными звеньями, не требующие особого ухода
Разработанные для особых требований передовых производственных процессов, наши цепи со стальными звеньями, не требующие особого ухода, обладают высокой износостойкостью и требуют минимального обслуживания. Постоянная смазка гарантирует длительные интервалы между смазками. Это увеличивает срок службы и эксплуатационную надежность.
Отсутствует преждевременное удлинение цепи и нет ограничений по несущей способности или давлению на подшипник согласно DIN 8165, 8267, 8187 и т.д. Эти цепи идеальны даже в неблагоприятных условиях работы, таких как угольные, горнодобывающие, цементные заводы и конвейеры непрерывного действия.
Другое промышленное применение
В дополнение к некоторым из уже описанных применений, KÖBO предлагает специализированные решения для пищевой промышленности (бойни, стерилизаторы, автоклавы, промышленная выпечка), полиграфической и упаковочной промышленности, обработки стали и алюминия (транспортировка материала для печи отжига), сталелитейная гидравлика и бумажная промышленность. Нужен индивидуальный дизайн? Просто свяжитесь с нами. Мы будем тесно сотрудничать с вами, чтобы проанализировать ваши спецификации, а затем разработать оптимальное цепное решение, отвечающее вашим насущным потребностям.
Ссылка для загрузки страницы Перейти к началуСкребковый цепной конвейер — Современное технологическое оборудование
Трубчатые цепные конвейерные системы бережно, эффективно перемещают продукты по горизонтали и вертикали в пыленепроницаемых трубах без ухудшения качества или рассекречивания продукта.
Трубчатые скребковые конвейеры
Chain-Vey (также называемые трубчатыми скребковыми конвейерами или дисковыми конвейерами ) представляют собой полностью настраиваемые конвейерные системы, созданные в соответствии с конкретными потребностями каждого пользователя. Крупные производители продуктов питания и сыпучих материалов выбирают Chain-Vey для транспортировки по большим пространствам, между этажами или даже между зданиями; при этом защищая свою продукцию от деградации, разделения, просеивания и воздействия элементов. Небольшие производители выбирают скребковые конвейеры Chain-Vey из-за их простоты использования, низких эксплуатационных расходов и компактных размеров, позволяющих перемещаться в ограниченном пространстве. Все пользователи могут менять ингредиенты без риска перекрестного загрязнения ароматизаторами или пищевыми аллергенами, поэтому упаковщики также выбирают Chain-Vey.
В совокупности наши клиенты установили тысячи устройств Chain-Vey по всему миру, включая все основные континенты.
Основные преимущества
- Перемещайте продукт практически в любом направлении, даже между производственными помещениями
- Почти нулевой уровень поломки и деградации продукта
- Двунаправленная транспортировка с несколькими входами и выходами
- Герметичная защита вашего продукта
- Очистка Полностью автоматизированные опции для установки на месте
- FDA для пищевой и санитарной промышленности
- Цепи из сверхвысокопрочного закаленного сплава и нержавеющей стали
Идеальный конвейер для пищевых продуктов и сыпучих материалов
Трубчатые скребковые конвейеры Chain-Vey могут перемещать практически любые влажные или сухие пищевые продукты, порошки и сыпучие материалы.
БЫСТРОЕ ПЕРЕМЕЩЕНИЕ ПРОДУКТОВ С РАЗЛИЧНЫМИ ВОЗМОЖНОСТЯМИ
Трубчатые скребковые конвейерные системы предлагают гибкие конфигурации и возможности. Все наши системы изготавливаются на заказ и идеально подходят для потока продукта до 2 000 кубических футов в час (57 м 3 /час).
ПОСМОТРЕТЬ ДОСТУПНЫЕ МОЩНОСТИ
ГИБКАЯ, НАДЕЖНАЯ И ПРИВЛЕКАТЕЛЬНАЯ КОНСТРУКЦИЯ
Все наши системы трубчатых скребковых конвейеров надежны, гигиеничны, бережны, и бесшумны. Надежные диски с низким коэффициентом трения разработаны для снижения затрат на техническое обслуживание и энергопотребления. Компания Chain-Vey предлагает как стандартные бесшумные шайбы, так и высокоэффективные шайбы для специальных применений.
ПОСМОТРЕТЬ БОЛЬШЕ ДИЗАЙНОВ
Пользователи Chain-Vey
Трос для дооснащения Chain-Vey
Владельцы канатных трубчатых конвейеров могут заменить изношенные тросы новыми цепью и дисками в рамках нашего комплекта модернизации. Комплект представляет собой простое и экономичное решение для повышения прочности и надежности существующего конвейера за счет использования неразрывной цепи и дисков, оптимизированных для конкретного применения.
См. комплект для дооснащения
БЕЗ НАПРЯЖЕНИЙ, АВТОМАТИЗИРОВАННЫЕ ВАРИАНТЫ ОЧИСТКИ НА МЕСТЕ
Трубчатые конвейерные системы предлагают широкий спектр вариантов очистки, созданных в соответствии с потребностями вашего продукта.
Вот почему наши трубчатые конвейеры предпочтительны во многих отраслях промышленности с критическими санитарными требованиями, поскольку они проходят все тесты на мазки, включая АТФ, аэробный подсчет, Coliform и Bi-Luminous.
СМ. ВАРИАНТЫ CIP
Часто задаваемые вопросы
Используются ли ваши трубчатые скребковые конвейеры в складских запасах или разработаны по индивидуальному заказу?
Конвейеры Chain-Vey разработаны специально для вашей компоновки. Мы предлагаем несколько примеров распространенных компоновок скребковых конвейеров на страницах наших проектов. Но фактическая компоновка адаптирована к вашему существующему или желаемому размещению вашего оборудования. Ваш инженер по продажам, скорее всего, попросит чертеж желаемого макета, чтобы сделать вам точную цену.
В чем преимущество Chain-Vey перед другими типами/производителями конвейеров?
У нас есть специальная страница, чтобы узнать, как Chain-Vey предлагает почти все преимущества пневматических, шнековых, ковшовых и тросовых конвейеров без каких-либо недостатков. Есть много хороших производителей конвейеров, но Chain-Vey предлагает наибольшее количество преимуществ в дизайне, обслуживании и знакомстве с вашим приложением по сравнению с другими производителями.
Избранные статьи
26 октября 2022 г.
Almond Conference 2022
Присоединяйтесь к MPE на конференции Almond в Сакраменто, Калифорния, чтобы узнать о Chain-Vey, нашем трубчатом скребковом конвейере, и о нашем подразделении Process Systems для всех ваших потребностей в транспортировке миндаля и проектировании систем. Независимо от того, в какой форме миндаль вы перерабатываете: в скорлупе, в скорлупе, в сухой обжарке или даже в миндальном порошке или муке, Chain-Vey является одним из
Просмотреть все статьи Chain-Vey
6 октября 2022 г.
Объявления MPE Новая технология энергосбережения Green Knight
ЧИКАГО, Иллинойс — MPE, мировой лидер в области оборудования для точного помола и подачи кофе, объявляет о выпуске новой линейки передовых энергосберегающих технологий под названием Green Knight Energy Reduction Technology (ERT) для промышленных кофемолок MPE и трубчатых тормозов Chain-Vey®.
