Цепная пилорама – незаменимый помощник для любого строителя. Без нее не обходится ни один серьезный ремонт. В особенности данный инструмент актуален для тех, кто проживает в частном секторе и постоянно сталкивается с проблемами строительства и ремонта.

Оглавление

1. Описание шинной пилорамы
2. Самодельная цепная пилорама



Описание шинной пилорамы

По принципу действия шинная (цепная) пилорама в какой-то степени напоминает ленточную: распиливаемый ствол дерева (доска, бревно) так же находится в неподвижном зафиксированном состоянии, в то время как распил производится за счет пилы. Сама пила закреплена на движущейся каретке. Разница между шинной и ленточной пилорамами лишь в том, что в шинной используется именно цепная пила, а не ленточная.

Но почему цепная, если на сегодняшний день существуют и более эффективные разновидности пилорам? Проблема в том, что работа с шинной пилорамой является не такой высокопроизводительной и экономичной.

Несмотря на эти недостатки, многие люди пользуются именно таким видом пилорам за счет его дешевизны и удобства, а истинные умельцы и вовсе делают цепные пилорамы своими руками. Кто-то таким образом экономит деньги, а кто-то просто желает создать инструмент, который бы полностью отвечал индивидуальным пожеланиям мастера.

Цепная пилорама видео:

Самодельная цепная пилорама

Итак, как сделать цепную пилораму самому? В первую очередь, определитесь с местом, в котором будет стоять пилорама. Проблема в том, что это далеко не самый легкий инструмент (в основном, за счет увесистой станины), и постоянно перетаскивать его будет сложно. Сориентируйтесь, где чаще всего будет использоваться цепная пилорама. Это может быть мастерская, гараж или двор. После этого можно приступать к созданию основной конструкции.

В качестве базиса необходимо взять два металлических (преимущественно используются стальные) швеллера или же два рельса. Высота и длина варьируются в зависимости от пожеланий мастера. Среднестатистическая конструкция включает в себя 2 швеллера или рельса высотой 1,4-1,5 см, длиной 8 м. Главное условие для основы – идеально ровные металлические заготовки. От этого будет зависеть и сама работоспособность пилорамы.

Далее, на расстоянии 1-1,5 м по длине заготовок нужно просверлить отверстия диаметром 15 (+/- 1) мм. Расстояние между этими отверстиями должно быть одинаковым, поэтому предварительно следует осуществить замерочные работы. Количество отверстий будет зависеть от длины шага и швеллера, поэтому оно может быть любым. В таком же количестве нам понадобятся отрезки водопроводных труб, каждый из которых должен составить 3 четверти в длину, по 2,5 см. Чтобы соединить стяжки со швеллерами, потребуются болты. Параллельно собираются и скрепляются (сваркой или болтами М12) стойки, которые могут состоять из швеллеров, труб или готовых уголков. Количество стоек варьируется в зависимости от длины общей конструкции.

В случае с длинной станины в 8 метров, выйдет 4 стойки. На эти стойки станина устанавливается таким образом, чтобы крайние стойки находились на расстоянии 1 м от концов направляющих. Для обеспечения жесткости основы ставят раскосы, а чтобы придать горизонтальное направление, под стойками подкапывается грунт или же ставят ножки на доски, бруски и т.д. Это еще раз подтверждает необходимость создания цепной пилорамы непосредственно на том месте, где она и должна будет работать.

После изготовления основной конструкции приступаем к созданию подвижной тележки. За основу берется стальная плита. Ее длина должна соответствовать габаритам электродвигателя. В среднем, 60 см. Толщина плиты – 5 (+/- 1) мм. От толщины зажимных пластин и прокладок будет зависеть свободное перемещение по длине направляющих. При выборе толщины учитывайте тот факт, что зазор должен быть самым незначительным. Зажимные пластины и прокладки скрепляются болтами М8 в количестве 8 штук. Внизу тележки крепится упор уголок 4 см на 4 см, а вверху крепятся (здесь лучше подойдет сварка) два других уголка, на которых в будущем будет установлен наш электродвигатель.

Чтобы тележка и электродвигатель с пилой могли перемещаться, используется цепь. Она максимально натягивается, чтобы работа пилорамы была гораздо более точной (свободная цепь не сможет обеспечить инструменту корректную работу).

В принципе, наша пилорама уже готова. Осталось доработать некоторые детали, которые позволят сделать распил более удобным и быстрым процессом, и поставить двигатель с пилой. Для фиксации распиливаемого ствола (бревна, доски) используют специальное устройство, изготовленное из труб диаметром до 4 см (но не слишком тонкие). В них должны войти движущиеся штанги, которые закрепляются на нужной высоте. На самих же штангах размещены механизмы зажима и прижимы, которые обеспечат нужную фиксацию.

Для вышеперечисленных параметров идеально подойдут пила диаметром 1 м, а также электродвигатель на 10 кВт. При создании основы, как уже писалось ранее, учитываются пожелания мастера, поэтому каждый устанавливает свои индивидуальные параметры. Это может быть пилорама под менее мощный двигатель и не под такую большую пилу (мини-пилорама), либо наоборот. Соблюдайте соответствие основы и «сердца» цепной пилорамы.

Теперь у вас есть своя рабочая цепная пилорама. Цена такого инструмента на розничном рынке составляет от $1000 и выше. Работать с самодельной шинной пилорамой не сложнее чем с покупной. Бревно кладут и фиксируют уже имеющимися на штангах зажимами. Включается двигатель, поворачивается штурвал, и тележка отправляет наше бревно на ровный красивый распил. Тележка передвигается в двух направлениях, что удобно и позволит свести к минимуму возможные погрешности работы. Время от времени проверяйте крепеж пилы, соблюдайте правила безопасности при работе с цепной пилорамой и держите пилу острой (при необходимости всегда заменяйте старую). Также можно найти чертежи цепных пилорам в сети Интернет (строительные форумы).

Цепная пилорама своими руками — чертежи, видео, применение

Цепная пилорама является незаменимым помощником для любого строителя. Без нее не обойдется ни один серьезный ремонт. Особенно этот инструмент актуален для тех, кто живет в частном секторе и часто сталкивается с проблемами строительства и ремонта.

Что такое цепная пилорама?

Принцип действия цепной пилорамы в определенной степени напоминает ленточный аппарат: распиливаемое бревно прочно закреплено, тогда как распил осуществляется за счет пилы. Пила крепится к движущейся каретке. Различие между цепной и ленточной пилорамами состоит только в том, что в данном варианте применяется только цепная пила, а не ленточная.

Главный недостаток цепной пилорамы заключается в более низкой производительности и экономичности в сравнении с ленточными аппаратами. Невзирая на такие минусы, люди пользуются такими станками именно по причине его не высокой стоимости и удобства, а настоящие умельцы и создают цепные пилорамы своими руками. Кто-то хочет сэкономить денег, а кто-то просто сделать станок, в полной мере удовлетворяющий все индивидуальные пожелания мастера.

Цепная пилорама своими руками

Что же нужно для создания цепной пилорамы своими руками? Для начала стоит посмотреть чертежи цепной пилорамы в интернете.

Чертежи бывают разные, однако любая такая пилорама состоит из бензопилы, стальной рамы и рельсовых направляющих.

Для того, чтобы создать цепную пилораму нужно прочно закрепить на шину пилы металлическую раму. Промежуток между цепью и рамой будет равен толщине получаемых пиломатериалов. По этой причине нужно заранее решить, какие именно пиломатериалы вам нужны. Кстати, если сделать расстояние между цепью и рамой больше, то можно создавать не только доски, но и брус.

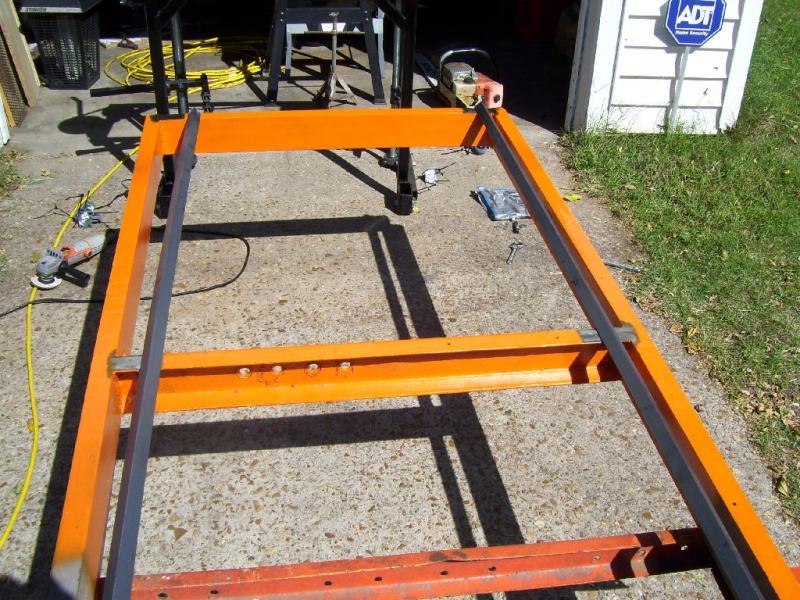

Отличная станина получится из двух стальных швеллеров, длиной по 8 метров, а высотой по 0,14 метра. Кроме этого можно использовать рельсы или же металлические уголки. Нужны заготовки идеально прямой формы. По всей длине швеллеров нужно сделать отверстия диаметром 14-16 миллиметров на расстоянии до 1,5 метров.

По числу этих отверстий нужно сделать из отрезков водопроводной трубы специальные стяжки. Все части крепятся при помощи шпилек с резьбой или болтов.

После этого нужно собрать все составляющие цепной пилорамы в единое устройство и установить на стойки. От габаритов станины зависит число стоек. Самые последние стойки должны находиться на расстоянии не более 1 метра от конца направляющих.

Для придания большей жесткости нужно зафиксировать раскосы.

После этого монтируется подвижная тележка. Ее можно создать из стальной плиты толщиной от 4 до 6 миллиметров, а длиной примерно 0,6 метров. Размер тележки зависит от габаритов электромотора.

Далее можно приступать к подбору прокладок и зажимных пластин для тележки. Элементы должны гарантировать свободное передвижение механизма. Вместе с тем зазор должен получиться минимальным. Стяжку прокладок стоит выполнить с помощью болтов.

Обязательно нужно ликвидировать поперечный люфт, путем монтажа упорного уголка к основе тележки. Тележку можно поставить на подшипники либо ролики. Обратите внимание на то, что подшипники стоит использовать новые, бывшие в употреблении однозначно не подойдут.

Цепь нужно максимально натянуть. Штурвал крепится на одной из втулок боковых звездочек, расположенных по периметру направляющих.

Для того, чтобы создать фиксирующее приспособление для бревна нужно взять трубы диаметром 3 — 4 сантиметра, вставить в них подвижные штанги, входящие в стопор на требуемой высоте винтом М8.

Сверху на штанги крепятся прижимающие детали, длина которых не мене 1,5 см, а также кулачковые зажимы.

После этого можно устанавливать электрический мотор и пилу, диаметр которой равен 1 метр. Выбор бензопилы для домашней пилорамы также не маловажный процесс. Бензопила должна иметь высокую мощность, высокие показатели экономичности. Кроме этого, ее цепь должна быть хорошо заточена. Сделать цепную пилораму собственноручно не сложно. Но, помните, что кроме создания аппарата, важно гарантировать безопасную эксплуатацию.

Именно таким образом создаются «домашние» цепные пилорамы. Видео процесса изготовления такой пилорамы представлено ниже.

Безопасность при работе

Имея высокую производительность, пилорамы являются источниками повышенного производственного травматизма. Многие люди слышали ужасные рассказы на тему «отвернул голову, а пальца на руке уже нет». Подобных историй много и все они реальны.

Самый надежный метод уменьшения числа травм и аварий во время пользования таким оборудованием – скрупулезное соблюдение всех правил техники безопасности. Перед началом работы нужно детально ознакомиться с принципами работы и инструкциями по эксплуатации такого устройства, а также с правилами пожранной безопасности.

Наивысший уровень безопасности достигается тогда, когда пилорама оснащена системой реверсивной подачи за счет своей конструкции.

Цепные пилорамы, видео

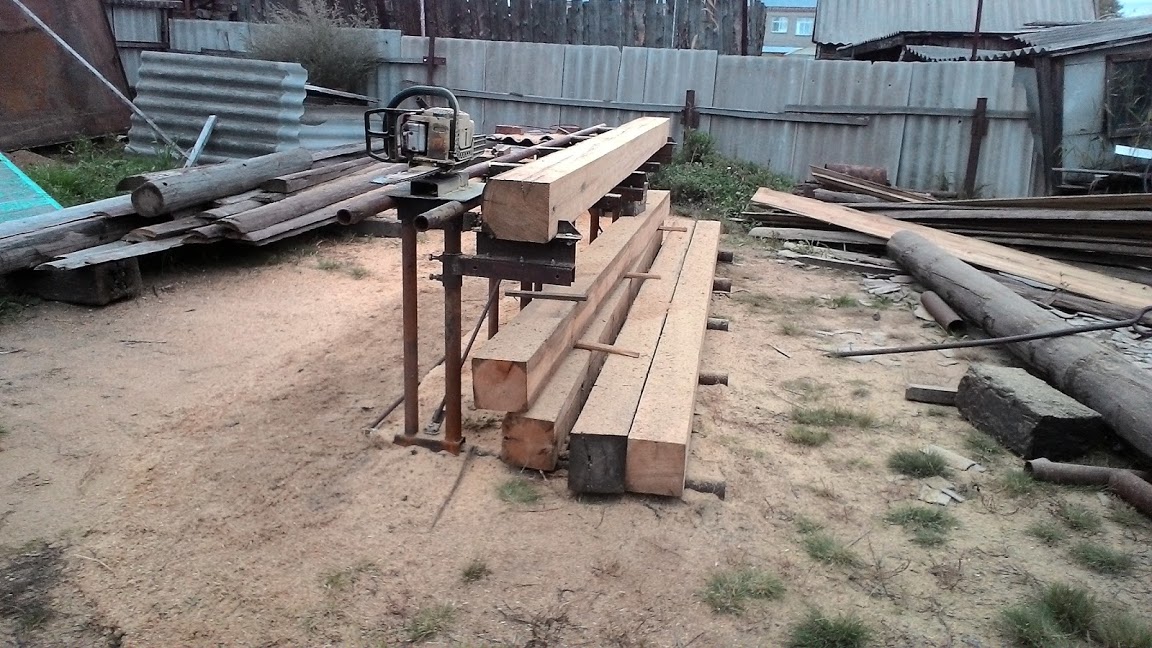

Самодельная ручная пилорама из цепной пилы

Распустить бревна на доски в домашних условиях достаточно проблематично, поскольку далеко не у каждого имеется возможность приобрести для этих целей полноценную пилораму. Однако можно воспользоваться альтернативным вариантом — изготовить самодельную ручную пилораму на основе электрической цепной пилы.

Сама конструкция мини-пилорамы достаточно компактна и проста. Из основных материалов для реализации этой задумки потребуются: отрезки профильных труб, стальные уголки, длинные шпильки и болты с гайками, а также сама цепная электропила. Производительность невысокая, но для домашних нужд вполне сойдет.

Особенности конструкции ручной пилорамы

Каркас пилорамы сварен из профильных труб квадратного сечения и равнополочных уголков со сторонами 35х35 мм. С наружной стороны в верхней части имеются две ручки из профиля, чтобы удерживать пилораму в процессе распиловки бревна.

1

Читайте также: Универсальный ключ из цепи и профильной трубы

Также эту конструкцию можно закрепить на столе стационарно. Опорная часть рамы изготовлена из стальных уголков 35х35 мм, причем в одном из них болгаркой сделан небольшой вырез, чтобы можно было без проблем регулировать натяжение цепи.

Верхняя и нижняя части конструкции соединены между собой шпильками М10. Шина цепной электропилы крепится к двум профилям, которые можно перемещать по высоте, регулируя тем самым толщину доски в процессе распила бревна. Таким образом, ручная пилорама из цепной пилы достаточно универсальна.

Если использовать пилораму в ручном «режиме», то сначала к поверхности стола крепится само бревно, к которому прикручена направляющая шина из ровной доски, а затем на нее опирается пилорама. При использовании данной конструкции стационарно — наоборот, к верстаку сначала крепится пилорама.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

чертежи для самоделки, особенности сборки мини-пилорам в домашних условиях, видео

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Принцип работы пилорамы

Объяснить, как работает пилорама, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Сборка пилорамы своими руками осуществляется на площадке необходимого размера, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму, с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

Угловая пилорама имеет очень много функций и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

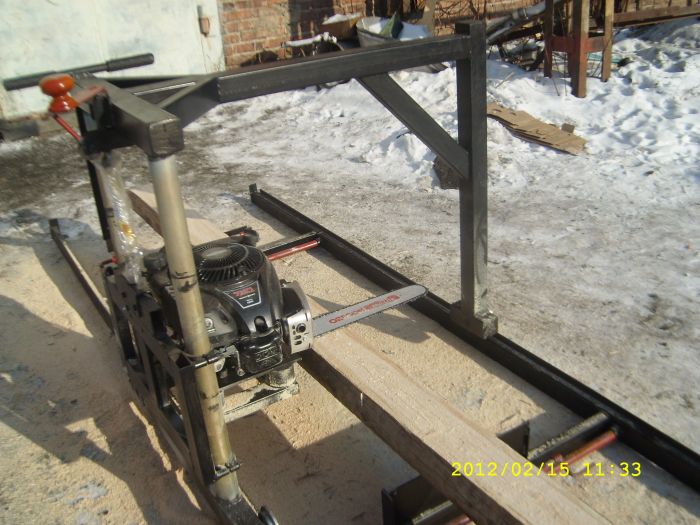

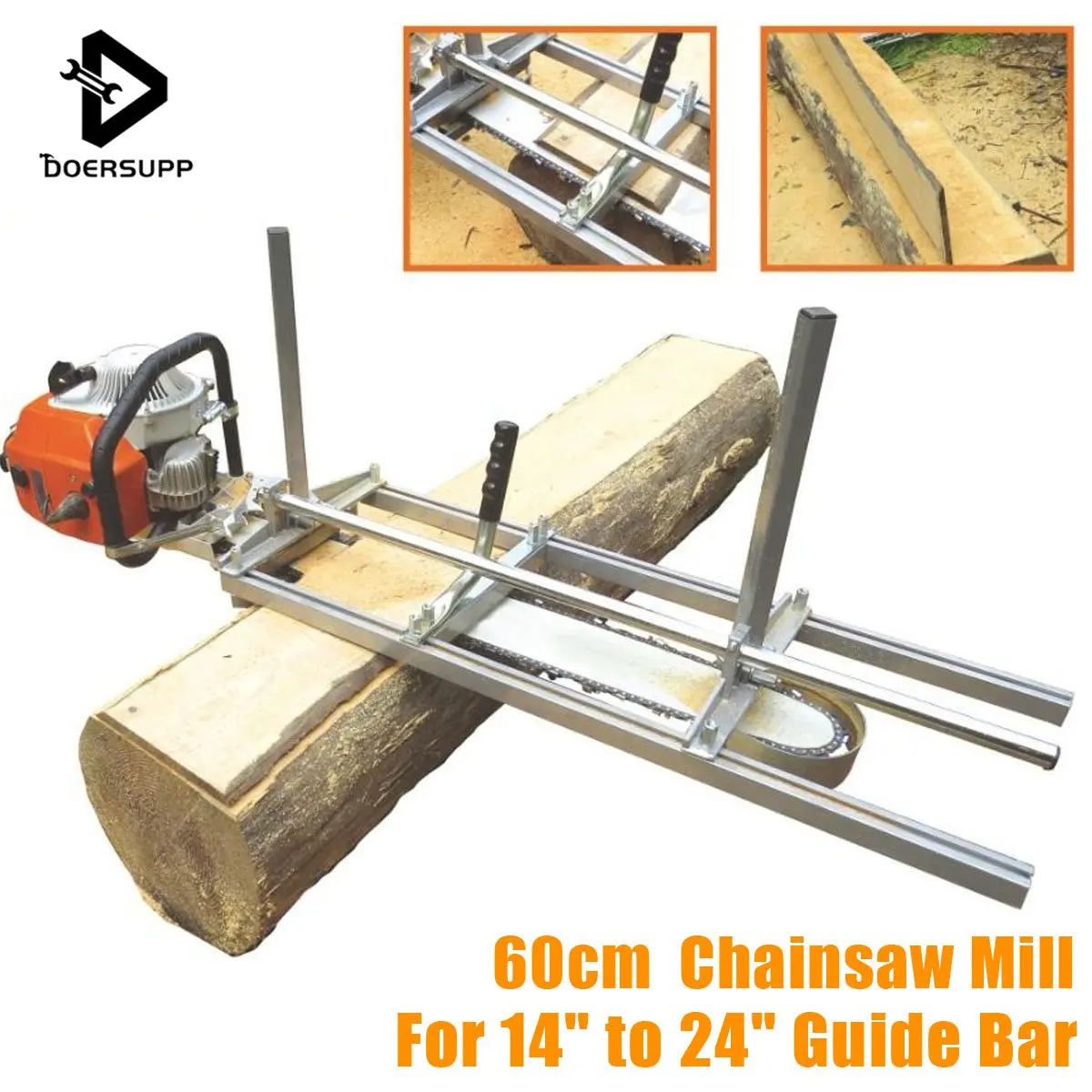

Пилорама из бензопилы

В бытовых условиях чаще всего не требуется такая большая пилорама, поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

• два швеллера;
• уголки;
• рельсы.

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

Для усиления каркаса монтируют несколько ребер жесткости. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

• сарай;
• гараж;
• обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Оцените статью: Поделитесь с друзьями!

Как сделать пилораму из электропилы своими руками?

Собственная пилорама – дело не только полезное, но и прибыльное, позволяющее не только сэкономить собственные средства на распиловке больших объемов леса, но и использовать его в производственных масштабах. Особую популярность данные устройства приобрели у тех, кто живет в частном секторе, и вынужден постоянно решать строительные и ремонтные задачи.

Относится оно далеко не к дешевым приобретениям. почему альтернативой дорогостоящей заводской модели может служить цепная пилорама, изготовить которую можно и у себя дома из электропилы.

Что такое цепная пилорама?

Цепная или как ее еще называют шинная пилорама по принципу функционирования во многом напоминает ленточную, только основой режущего механизма выступает обычная электрическая пила, которая найдется практически у каждого. Она состоит из 2-х различных по мобильности агрегатов:

• подвижной каретки, куда и крепится сама пила;
• неподвижной части, на которую очень точно закрепляется брус или деревянная плита.

Описанная нами схема наиболее часто используется при изготовлении самоделок из электропилы, а что еще для этого нужны, мы рассмотрим дальше.

Самодельная пилорама из электропилы – пошаговая инструкция

Весь процесс домашнего конструирования такого электрического помощника можно свести к 6 следующим этапам:

• Подготовительный, на котором нужно убедить в исправности своей домашней электрической ножовки, найти место, где будет располагаться будущий агрегат и подготовить необходимые расходные материалы. Для дальнейшего процесса понадобятся:
  • 2 швеллера из прочного металла, длиной по 8 м;
  • заготовки труб;
  • стальная плита, длиной не менее 0,6 м;
  • отрезки уголков;
  • цепной механизм для перемещения каретки с пилой;
  • трубы диаметром не менее 4 см;
  • болты;
  • электрическая дрель с набором сверл;
  • сварка;
  • сама цепная электропила.
• Процесс изготовления базиса конструкции из швеллера, длина и высота которого подбираются индивидуально самим мастером. Из 8-м заготовки получится 4 стойки, которые можно скрпить болтами или сваркой. Второй вариант более надежный, поскольку в итоге получаем более надежную конструкцию, на которую будут агрегироваться следующие элементы. Чтобы конструкция была как можно более прочной рекомендуется не забывать про раскосы, к тому же сами ножки можно закрепить на стационарной плите или просто упорной поверхности;
• Получив монолитную базовую площадку, переходим к созданию подвижной тележки. Ее основой может стать стальная заготовка, толщина которой не должна быть меньше 5 мм. Этот параметр очень важен, поскольку от него будет зависеть свобода перемещения навесного агрегата. Для каждой зажимной пластины заранее подготовьте прокладки, вместе с которыми они соединяются болтами;
• Этап оснастки тележки уголковыми креплениями – вверху и внизу каретки, причем верхний лучше закрепить с помощью сварки;
• Дальше берем заранее заготовленную цепь и устанавливаем ее в конструкцию для того, чтобы тележка с установленной электропилой смогла перемещаться в заданной плоскости. Рекомендуется произвести еще до начала работы ее максимальное натяжение, поскольку со свободной цепью добиться нужного результата будет гораздо сложнее;
• Главная мобильная конструкция уже готова, после чего нужно сделать стационарную опору, которая бы позволяла с максимальной точность произвести фиксацию любого распиливаемого материала. Для этого необходимо изготовить специальную конструкцию, в основе которой лежат трубы с диаметром сечения не меньше 4 см. А в них продеваются подвижные штанги, фиксируемые на требуемой высоте. Благодаря зажимно-прижимным механизмам получаем требуемую статичность материалов.

В такой на первый взгляд несложный способ можно изготовить пилораму из электропилы, сэкономив немало средств на покупке профессионального прибора. но для этого нужно хорошо разбираться в технике и особенностях обращения с ней, чтобы не подвергнуть опасности ни себя, ни окружающих.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

с электродвигателем, из бензопилы, чертежи

Пилорама цепная своими руками в большинстве вариантов является обычной бензопилой, жестко установленной на металлическую конструкцию для ровного перемещения вдоль распиливаемого материала. Таким устройством можно распиливать бревна большой длины на заготовки необходимой длины с хорошим качеством поверхностей. Недостатком всех цепных пилорам является большая ширина распила, процент отходов по сравнению с другими типами устройств выше.

Цепную пилораму, при использовании электродвигателя, нужно оснастить необходимым оборудованием для запуска и защиты.

Народными умельцами разработано несколько вариантов устройств, иногда копирующих промышленные, иногда совершенно уникальных. Материалы и детали для многих устройств использовались от совершенно неожиданных старых механизмов – велосипедов, автомобилей.

Изготовление стационарной пилорамы обойдется значительно дешевле покупного варианта, но требует определенного опыта и умений. Необходимо уметь работать с металлом, изготавливая детали высокой точности, хорошо владеть электросваркой. Некоторые детали нужно изготавливать на токарном станке.

Поэтому перед началом проекта желательно тщательно взвесить все аргументы за и против.

Выбор и подготовка места для пилорамы

Для установки пилорамы требуется свободное место примерно 3 х 6 м. При выборе нужно учесть возможность подвоза/вывоза материала и место для складирования. При возможности устройство нужно расположить в помещении или хотя бы под навесом. Крыша защитит оборудование от погодных условий и позволит работать под дождем.

Поверхность должна быть ровной, без значительных уклонов. Необходимо предусмотреть отвод воды при дождливой погоде и таянии снега, чтобы не образовывались лужи. Изготовление пилорамы желательно начинать на месте установки. Оптимальным вариантом будет забетонированная поверхность.

Принцип работы пилорамы.

Для перемещения пилы нужно подготовить два рельса или швеллера. Основное требование к ним – идеальная ровность без малейших изгибов. Длина будет зависеть от предполагаемой длины бревен для обработки, обычно от 4 до 8 м. Заготовки нужно скрепить между собой, точно выдерживая расстояние между ними. Крепление можно сделать неразборным, используя электросварку, или разборным, на болтах. Для соединения использовать старую водопроводную трубу диаметром 25-30 мм или другой материал, имеющийся в наличии. Крепления должны быть расположены с шагом 1-1,5 м. Важно, чтобы обе заготовки находились в одной плоскости, без перекоса, иначе у тележки с пилой при передвижении будет меняться угол наклона относительно бревна, и поверхность распила будет неровная – «вертолетная». После установки путей перемещения нужно установить стойки для фиксирования бревна. Их можно изготовить из любого металлического профиля достаточной жесткости, способного выдерживать вес и толчки бревен. Стойки необходимо расположить следующим образом:

• первая по ходу пилы должна находиться на небольшом расстоянии от края тележки с пилой, установленной в начальное положение;
• расстояние от первой до последней стойки должно быть меньше длины обрабатываемых бревен примерно на 0,5м;
• промежуточные стойки нужно распределить равномерно между ними.

Стойки должны быть установлены на поверхность в одной плоскости с достаточной прочностью, не утопать под весом бревна. Плоскость их установки должна быть параллельной плоскости путей перемещения.

На стойках нужно установить зажимы для бревна. Их конструкция может быть любой, из имеющихся в наличии материалов. Основное правило – зажимы не должны мешать прохождению пилы и иметь возможность фиксировать бревна в определенном диапазоне толщины.

Вернуться к оглавлению

Изготовление тележки для перемещения

Изготовить пилораму цепную своими руками можно в двух вариантах, в зависимости от положения пилы:

• шина располагается в горизонтальном положении;
• вертикальное расположение шины.

Схема устройства пилорамы.

В первом случае распил будет проходить по горизонтальной плоскости, отпиленный материал окажется сверху бревна. Во втором – разрез по вертикали и отпиленная часть окажется сбоку.

Для изготовления тележки можно использовать трубу профильную квадратную, уголок или другой материал с необходимой прочностью.

Размеры тележки будут зависеть от длины используемой шины, веса и размеров двигателя. Тележка должна находиться в устойчивом равновесии при всех положениях двигателя. Ширина рамы должна соответствовать ширине передвижных путей.

Желательно, использовать колеса типа вагонных, с бортиком, предотвращающим сход с рельсов. Диаметр колес должен обеспечивать плавное, без больших усилий, передвижение.

Сборку можно начинать с изготовления двух боковых рамок с колесами. Затем их нужно установить на рельсы друг напротив друга, зафиксировать и собрать верхнюю часть. Все соединения желательно выполнять, используя электросварку. По углам для усиления жесткости необходимо приварить укосины или уголки из листовой стали толщиной 3-4 мм.

Для крепления двигателя потребуется стальной лист толщиной от 4 до 8 мм. При небольшом весе двигателя гайки для шпилек, перемещающих пилу, можно приварить к листу, предварительно вырезав отверстия. Для двигателей значительного веса лучше изготовить дополнительную усиленную раму. Сборку конструкции необходимо выполнять на тележке, подготовив все элементы. Сначала нужно выполнить сборку на «прихватках», соединяя детали так, чтобы их было легко обрезать или оторвать. Затем нужно проверить конструкцию на точность сборки. Основными пунктами при проверке должны быть:

• легкое перемещение без значительных усилий пилы по всему допустимому пространству;
• точное без наклонов положение шины, соответствующее плоскости перемещения;
• жесткое, без перемещений, положение всей передвижной конструкции.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=ezk0BX4wLNE

Если конструкция прошла проверку, можно приступать к сварке всех соединений.

Вернуться к оглавлению

Электрическая часть пилорамы

Пилораму цепную своими руками при использовании электродвигателя необходимо оснастить необходимым оборудованием для запуска и защиты. Минимальная мощность двигателя должна быть не менее 2000 Вт. При более низкой мощности нет смысла ее изготавливать, проще использовать ручной электрифицированный инструмент. Однофазный двигатель такой мощности найти довольно затруднительно. Запуск и работа трехфазного двигателя через конденсаторный блок от одной фазы проблематичны. Оптимальным вариантом является работа от трехфазной сети.

Для подключения электродвигателя понадобятся:

• автоматический выключатель трехфазный;
• УЗО, если не установлено в шкафе питания;
• магнитный пускатель любого типа в корпусе;
• кнопочный пост с кнопками Пуск и Стоп;
• кабель в резиновой изоляции;

Автомат и УЗО желательно установить в питающем шкафе. Пускатель и кнопочный пост необходимо закрепить на тележке.

Все электрооборудование нужно выбирать по потребляемому току электродвигателя.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=ouuVRCHNW78

Вернуться к оглавлению

Устройство для перемещения кабеля

При перемещении тележки кабель необходимо перемещать вслед за ней. Перетаскивание кабеля по земле быстро выведет его из строя, возможно с опасностью для здоровья работников и оборудования. Для длительной и безопасной эксплуатации необходимо изготовить конструкцию для перемещения кабеля.

Для крепления кабеля следует установить две стойки вдоль путей перемещения высотой 2-2,5 м на расстоянии примерно 0,5 м от путей перемещения. Стойки могут быть деревянными или металлическими. Между ними нужно натянуть стальную проволоку диаметром 4-6 мм, предварительно надев на нее кольца диаметром 40-50 мм из стальной проволоки толщиной не менее 4 мм. Количество колец должно быть равно длине кабеля в метрах. Кабель, свернутый в бухту с длиной одного кольца около метра нужно закрепить на кольцах изоляционной лентой или полосками жести. От тележки к проволоке желательно установить кронштейн из уголка, к нему прикрепить кабель, идущий к пускателю. После сборки всей конструкции кабель необходимо проверить.

Вернуться к оглавлению

Заключение по теме

Цепная пилорама своими руками вполне реальный вариант, проверенный многими умельцами.

В тоже время многие отмечают, что изготовление и эксплуатация выгодны при наличии бесплатного или дешевого материала.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=5W7ipbs2NGY

Поэтому перед изготовлением пилорамы нужно тщательно просчитать все возможные варианты ее эксплуатации и расходы на обслуживание, электроэнергию или топливо при использовании бензинового двигателя.

Пилорама из бензопилы своими руками: видео, чертежи, фото

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Цепная пилорама

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
7. Трубы, диаметр которых 35-40 миллиметров.
8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

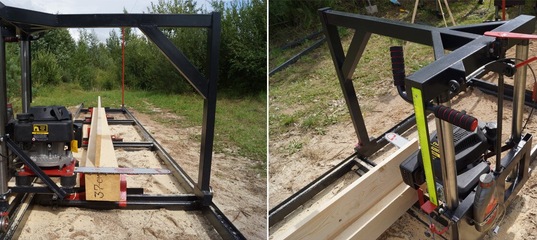

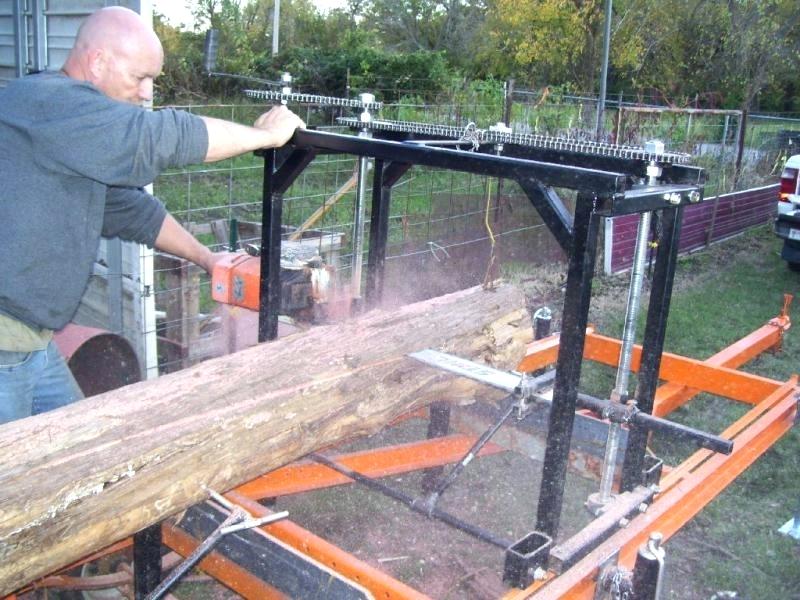

Бензопила с неподвижным закреплением на раме

При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.

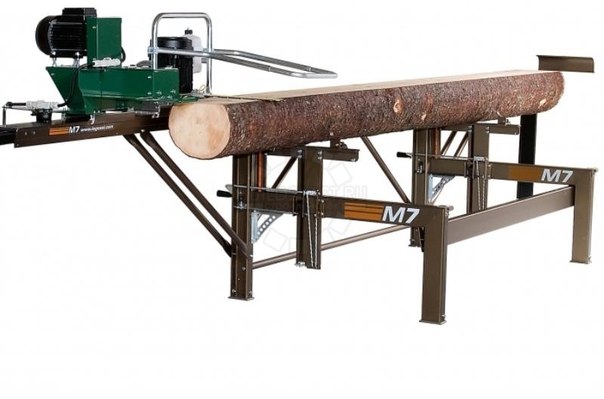

Пилорама Logosol

После этого проводится работа в следующем порядке:

1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
2. Затем берутся стяжки, которые соединяются при помощи болтов.
3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

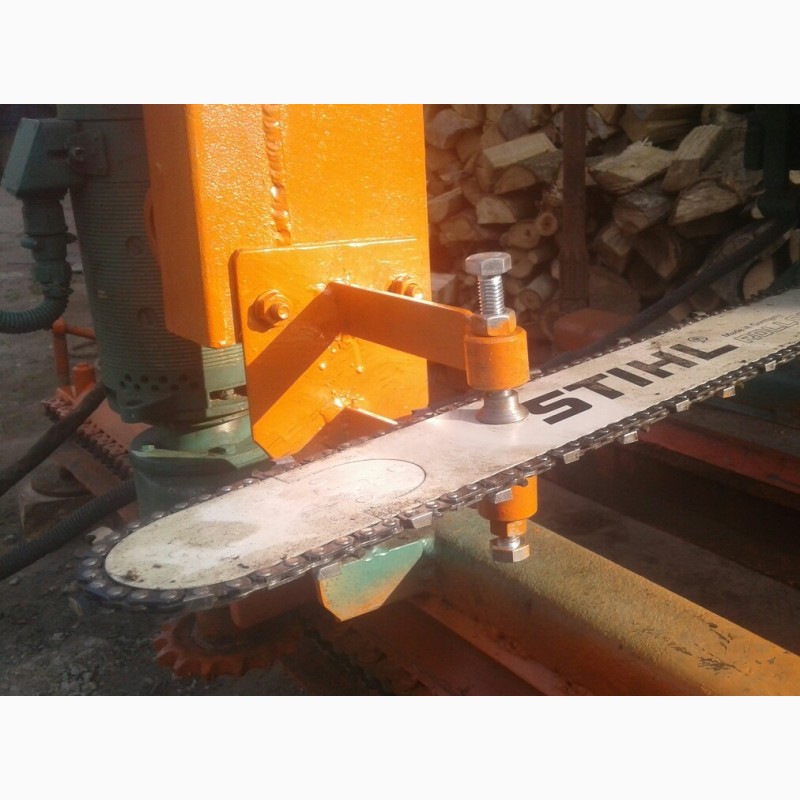

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

9 самодельных схем бензопилы, которые можно легко сделать своими руками

Если вам приходится иметь дело с поваленными деревьями после шторма или у вас есть избыток древесины от вырубки деревьев на вашем участке, хорошая бензопила позволит вам производить полезные доски и доски без необходимости платить дорогостоящие гонорары профессиональному фрезеру. .

Вы можете купить бензопилу — есть из чего выбрать практически для любого бюджета — но если вы уверены в своих навыках DIY, вы можете решить построить свою собственную. Для тех, кто думает попробовать, но не знает, с чего начать, мы предлагаем вам 9 самодельных чертежей бензопилы, которые вы можете легко сделать своими руками.

1. Подробное руководство по бензопилам

Вот отличная страница, написанная энтузиастом деревообработки из Великобритании, которая дает вам много информации о бензопилах, о том, почему их использовать, о плюсах и минусах, советах по безопасности, альтернативах и многом другом.

Он также содержит подробную информацию о том, как сделать самому из недорогих материалов, которые вы легко можете найти.Если вам нужно подробное введение в бензопилы и руководство по их изготовлению самостоятельно, это отличное место для начала.

>>> Проверь идею

2. Подробные инструкции по сборке

Вот еще одна отличная страница, которую мы нашли, которая объясняет, как построить свою собственную фабрику по изготовлению бензопилы дома. Включено множество фотографий, поэтому вы можете увидеть, как он должен выглядеть, а конечный результат выглядит довольно впечатляющим.

Что нам больше всего нравится в этой странице, так это то, насколько подробно на ней представлен каждый шаг. Плакат, очевидно, очень методичен, и, если вы не новичок в домашних условиях, это планы, которым вы сможете легко следовать.

Еще нам нравится то, что внизу страницы есть доска объявлений — так что вы можете прочитать о некоторых проблемах, с которыми столкнулись другие домашние мастера, пытаясь построить такую, а также решения.

>>> Проверь идею

3. Самодельная вертикальная бензопила

Вот более оригинальная идея — вместо типичной «аляскинской» бензопилы, которую можно купить и которую многие люди пытаются сделать дома, этот домашний мастер придумал план простой бензопилы, которая режет вертикально.

Как поясняется на плакате, идея возникла, когда он начал думать о том, как снизить неэффективность, связанную с более распространенными конструкциями бензопил. Его решением было создать мельницу, работающую под действием силы тяжести.

По его признанию, это «быстро и грязно», но есть много фотографий и четких инструкций, так что все, что вам нужно, есть, если вы решите, что тоже хотите попробовать.

>>> Проверь идею

4. Высококачественная большая бензопила

Если вы амбициозны и хотите что-то, что способно производить высококачественные доски и доски, эта хорошо сделанная бензопила, созданная талантливым мастером по дереву и художником, может вас заинтересовать.

Это полная противоположность «быстрому и грязному» — это мельница, на строительство которой потребовалось много часов исследований, а затем еще много часов. Однако, как видно из комментариев к постеру, после того, как он будет закончен, есть чем гордиться.

Если у вас есть время, навыки и материалы для создания чего-то подобного, это потенциально даст вам инструмент, который будет не хуже — если не лучше — чем коммерческая бензопила, которую вы можете купить.

>>> Проверь идею

5. Дешевая самодельная бензопила

Здесь мы нашли отличное видео на YouTube, в котором показано, как сделать самодельную бензопилу, которая будет стоить менее 50 долларов.

Основная задача плаката — не считая экономии денег — заключалась в том, чтобы сделать его удобным в использовании и безопасным в эксплуатации.

Его видео очень хорошо сделано с хорошими инструкциями и объяснениями того, что он сделал.

Этот парень — талантливый мастер по изготовлению мастеров — в видео вы можете увидеть некоторые другие удивительные вещи, которые он делал раньше.Он явно гордится своей работой и умеет объяснять причины того, что он делает, на каждом этапе. Это тот, у кого мы все можем кое-чему научиться.

И еще нам очень нравится его выбор музыки!

6. Самодельная самодельная бензопила

Если вы ищете самый простой доступный план, вот еще одно видео на YouTube, которое должно вам понравиться.

Само видео простое, короткое и по существу, но в нем рассказывается все, что вам нужно знать о том, как сделать самодельную пилу для бензопилы.Вы можете легко попробовать скопировать этот дизайн дома самостоятельно — и это один из самых недорогих вариантов, которые мы нашли.

Когда он закончит и покажет вам демоверсию, вы сможете увидеть, как работает его творение. Единственный недостаток, который мы видим, — это то, что, похоже, ему пришлось просверлить отверстие в пиле бензопилы — не всем это понравится.

В любом случае, высшие оценки за создание несложной и недорогой бензопилы, которая выполняет именно ту работу, для которой была предназначена.

7. Видео с бензопилой с хорошим комментарием

Это еще одно видео на YouTube, которое демонстрирует самодельную бензопилу в действии, прежде чем перейти к объяснению того, как она была сделана.

Есть несколько вещей, которые нам нравятся в этом видео. Он начинается с того, что дает вам небольшую справку о том, почему изначально была создана эта мельница, прежде чем перейти к объяснению деталей ее использования.

Есть несколько информативных отрывков, показывающих, как все это собрать, и нам также нравятся советы и комментарии, которые он дает о том, как успешно производить и эксплуатировать бензопилу.

Например, в одном разделе он рассказывает о том, как он научился ставить мельницу на уклон, чтобы гравитация помогала в работе, делая ее менее напряженной в использовании.

Независимо от того, копируете ли вы его дизайн или нет, в этом видео есть много полезной информации о создании самодельных мотопил, и его стоит посмотреть.

8. Большая самодельная бензопила

Это видео на YouTube, которое мы нашли, интересно по нескольким причинам.Во-первых, это дает вам представление о том, чего можно достичь, если вы задумаетесь.

Эта бензопила немного сложнее, чем некоторые другие, которые мы видели, и включает в себя нечто большее, чем просто привязку бензопилы к смонтированной раме. Тем не менее, мы впечатлены качеством кроя, которое, похоже, может достичь эта штуковина.

К сожалению, есть несколько инструкций о том, как построить его самостоятельно в домашних условиях, поэтому, если вы не очень удобны, это будет недоступно для большинства людей.

Однако есть еще одна причина, по которой мы хотели включить это видео — мы подумали, что его стоит добавить в качестве предупреждения о безопасности. Если вы решили построить свою собственную мельницу дома, убедитесь, что вы обращаете внимание не только на возможности резки, но и на меры безопасности.

Если вы хотите знать, о чем мы говорим, просто посмотрите видео в 2:25 и посмотрите, насколько близко его колено подходит к лезвию. Без парней с бензопилой парень на видео был так близок к серьезной травме — и совершенно не подозревал, как ему повезло!

9. Самодельная бензопила, не требующая сварки

https://youtu.be/-EygSUu4lWg

Вот последнее видео, которое мы нашли на YouTube, где показано, как парень создал свою собственную приставку для бензопилы, и все это без необходимости сварки.

Нет слов, нужно просто посмотреть видео и следить за тем, что он делает. Тем не менее, видео сделано хорошо, а действия легко понять и скопировать.

Материалы, которые он использует, недороги и легко доступны, и он старается показать, что именно он делает во время работы.

Когда все будет сделано и он начнет рубить дерево, мы сможем увидеть, насколько эффективна его бензопила на самом деле.

Что-то еще, что нам нравится в этой публикации, — это комментарии ниже. Домашний мастер хорошо поработал с тем, что он сделал, но некоторые из комментаторов рассказали ему, как он мог бы улучшить ситуацию дальше — например, используя точилку для бензопил или купив лучшую бензопилу !

Это одна из замечательных особенностей Интернета — объединение идей и опыта — и это видео вместе с комментариями ниже должно помочь вам дать вам несколько советов о том, как построить собственный завод бензопилы.

Развлекайтесь своими руками, но будьте осторожны

В любом проекте, сделанном своими руками, всегда в первую очередь следует думать о безопасности. Тем не менее, бензопилы — это едва ли не самые опасные инструменты, которыми вы можете владеть, поэтому при создании самодельной бензопилы обязательно принимайте дополнительные меры предосторожности — мы видели в # 8, как опасность всегда рядом.

Если вы знаете, как обращаться с бензопилой и предпринимаете необходимые шаги для обеспечения вашей безопасности, постройка собственного завода по производству бензопилы дома может оказаться весьма выгодным делом.Если вы хорошо поработаете, это также даст вам недорогой и эффективный способ справиться с упавшими или поваленными деревьями, которые есть у вас на территории.

Не забудьте прикрепить！

Что делать: сделать самодельную бензопилу или купить ее?

Независимо от того, есть ли у вас древесина или есть доступ к ней, обработка древесины может быть практичной, доступной, увлекательной и полезной. Существует все больше способов фрезеровать пиломатериалы, брусья, брусья и столбики самостоятельно.Один из методов, который становится все более популярным, — это бензопила на Аляске.

Слушайте эпическую боевую музыку… стоит ли вам сделать свою собственную бензопилу или выбрать профессиональную модель?

Завод по производству бензопил на Аляске существует уже более 60 лет с тех пор, как бензопила стала действительно безопасным и надежным инструментом для профессионалов и домовладельцев.

На протяжении десятилетий инструменты и настройки совершенствовались и совершенствовались. Однако эти решения также имеют существенную цену.

Итак, вопрос в том, стоит ли строить самодельную бензопилу своими руками или покупать ее? Вот несколько вещей, которые мы узнали при создании нашей самодельной пилы для бензопилы, и почему мы решили купить эту профессиональную пилу после всех наших исследований и экспериментов.

Чтобы перейти к нашему видео-сравнению наших первых впечатлений от нового завода по сравнению с заводом, изготовленным своими руками, нажмите здесь!

Быстрая навигация

Точность — Какой из них более точен, особенно при фрезеровании больших слябов или древесины?

Сборка — Сколько времени до фрезерования смазочного материала?

Безопасность — Какой из них безопаснее использовать? Если самодельные версии небезопасны, то насколько небезопасно мы говорим?

Качество отделки — Чем заметно отличается качество отделки? Оставят ли меня с дополнительной работой?

Усталость — Один меня изнашивает больше, чем другой? Как же так? Это важно при фрезеровании всего дерева или нескольких деревьев?

Практичность — Что мне выбрать, если я просто любитель? Что, если я планирую заняться более крупными проектами?

Стоимость — Какая разница в стоимости покупки одного и того, чтобы сделать его самостоятельно? Это большая экономия, небольшая экономия или полное отсутствие экономии?

Видео: первые впечатления от профессионального станка для бензопилы — Присоединяйтесь к нам, когда мы впервые опробуем нашу профессиональную станцию ​​и сравним ее с заводом для самостоятельного изготовления.

Best Chainsaw Mills — Какие профессиональные бензопилы самые лучшие?

Список полезных фрезерных инструментов для бензопилы — Все, что мы используем для фрезерования пиломатериалов от начала до конца.

Точность: самодельные бензопилы недостаточно точны, чтобы делать точные и стабильные пропилы.

Если вы не откажетесь от коммерческого проекта и не построите свою собственную мельницу, используя чью-то проверенную установку, или если у вас нет безумных инженерных и производственных навыков, вы, скорее всего, будете делать мельницу из общедоступных материалов, которые можно купить и собрать.

Учитывая эту реальность, материалы на самом деле не будут предназначены для совместной работы как единое целое и будут иметь свои ограничения.

Например, наша самодельная бензопила использует все резьбовые стержни 5/16 дюйма, чтобы установить глубину направляющей относительно шины бензопилы. Хотя эта установка довольно жесткая на небольшой глубине, она становится менее точной, чем глубже вы режете.

Так что, если фрезерование пиломатериалов диаметром 2 дюйма является удовлетворительным, я бы даже не стал рассматривать фрезерование 6-дюймовых балок или столбов.

У нас было несколько приличных проблем при фрезеровании 2-дюймовых плит, если вы заходите слишком глубоко при входе в бревно, это будет забавный рез, поскольку вам будет трудно вернуться на нужную глубину во время резки.

Наша самодельная бензопила на Аляске настроена для первого распила. Мы бы не поверили точности, превышающей 2 дюйма толщиной.

Кроме того, поскольку вы устанавливаете глубину по обеим сторонам направляющей независимо, вы рискуете получить неодинаковую толщину по бокам на вашей плите.

Хотя это может быть незначительно, это может быть проблемой в зависимости от вашего желания или способности обрабатывать плиты после фрезерования.

Мы наблюдали довольно стабильные результаты, но если бы мы пытались делать точные пропилы, наша самодельная бензопила не была бы лучшим инструментом.

Granberg намного прочнее и надежнее, чем наша мельница DIY.

(возврат к быстрой навигации)

Сборка

: Профессиональная мельница собиралась быстрее, тогда как для самостоятельной сборки потребовалось некоторое исследование, бегство в Home Depot и полдня возиться.

Сборка между двумя мельницами была совершенно разным опытом.

Если вы хотите приступить к распиловке серьезных пиломатериалов и как можно скорее построить дом, мы рекомендуем использовать профессиональную модель.

Если вы любитель и любите делать что-то самостоятельно, тогда вам может понравиться процесс придумывания собственных дизайнерских планов или даже попыток скопировать некоторые планы в Интернете.

Самодельная фреза для бензопилы: Для нашей самодельной фабрики нам сначала пришлось очистить паутину, чтобы получить вдохновение от бензопилы. Я нашел видео, на котором парень фрезеровал пиломатериалы, сделал некоторые предположения относительно того, как устроен его стан, и приступил к работе. Конечно, еще можно поискать какие-то планы, но я так не катаюсь. Когда у меня были планы, я отправился в Home Depot, некоторое время ходил по магазину, собирая то, что мне было нужно, а затем, возможно, потребовалось полдня, чтобы собрать вещь. Мне также пришлось просверлить пару отверстий в грифе, что означало, что гриф на несколько дней упал, пока я терпеливо ждал.

Для справки: планки бензопилы сделаны из пружинной стали, которую невозможно просверлить обычными инструментами. Спросите меня, откуда я знаю… Я сломал сверло на 20 долларов, пытаясь просверлить в нем отверстия, и бросил его в местной механической мастерской.

Завод бензопилы Granberg: Мы смогли забрать ее, когда она была доставлена, и собрали ее в течение 45 минут.

Хотя инструкции Гранберга выглядят несколько запутанно, мы смогли быстро в этом разобраться.Мы сделали это видео сборки, как собрать бензопилу Granberg, которую вы можете найти ниже.

(возврат к быстрой навигации)

Безопасность: Вы можете сделать самодельную бензопилу более безопасной, но никогда по-настоящему безопасной.

Безопасность при работе с бензопилой или любым другим приспособлением для бензопилы должна быть главным приоритетом.

Переносная бензопила сопряжена со многими необычными рисками при использовании бензопилы для других целей, таких как дрова или вырубка деревьев.Поскольку вы находитесь так близко к пиле и довольно усердно работаете с ней, вы, вероятно, будете вдыхать много выхлопных газов.

Кроме того, из-за положения вашего тела и ограниченной подвижности вы будете находиться рядом с пилой, что в случае обрыва цепи или другой проблемы может привести к телесным повреждениям. Мы также занимались фрезерованием и обнаружили в древесине металлические фрагменты, которые могут попасть на вашу одежду, поскольку опилки обычно выливаются на ваши ноги или тело.

Завод по производству бензопилы своими руками может быть спроектирован с учетом этих факторов, но при этом стоимость, вероятно, будет под угрозой, и вы быстро приблизитесь к стоимости должным образом проверенного и спроектированного продукта, который уже учитывает и, как было доказано, увеличивается безопасность оператора.

Если вашей единственной целью является либо создание новой конструкции, либо вы просто должны построить все самостоятельно, тогда вы должны согласиться с тем, что любая самодельная бензопила, собранная из общедоступных деталей, не будет иметь всех функций безопасности профессиональных или коммерческих. доступная модель.

Одной из наиболее серьезных проблем безопасности нашей самодельной бензопилы является отсутствие хорошо продуманной ручки, которая могла бы помочь оператору протолкнуть ее через бревно. Это означает, что вы в конечном итоге устаете или пробуете разные позиции, чтобы найти правильное плечо.

Одна ошибка может привести к попаданию руки в плохое место рядом с цепью или выхлопом силовой головки.

У нас была ручка на нашей мельнице homeamde, но она не имела очень эргономичного дизайна.

Еще одна функция безопасности — защита прутка, поскольку на бензопилах он обычно выступает далеко за бревно. Наша самодельная бензопила на Аляске решает эту проблему безопасности за счет наличия направляющей, которая длиннее пильного полотна, поэтому кто-то рядом с вами во время фрезерования не может случайно зайти в пруток во время работы.Само собой разумеется, что это очень плохо кончится.

Нам нравится, что у Granberg есть защитная планка, в отличие от нашей версии, сделанной своими руками.

(возврат к быстрой навигации)

Качество отделки: наша самодельная бензопила оставила нам необходимость в строгальном станке.

Наша самодельная бензопила не пила ровно, даже когда дела шли гладко.

В итоге мы получили несколько выбоин, как показано на фотографиях ниже. Мы также сожгли намного больше топлива и намного больше барового масла.

Чтобы использовать эти пиломатериалы на террасе для горячей ванны, нам нужно было пропустить их через строгальный станок, чтобы разгладить их. Проблема в том, что у нас не было строгального станка и мы не горели желанием покупать новый. Мы также не хотели ждать, пока на Craigslist появится хорошая сделка, поскольку на это могут уйти месяцы.

Когда мы увидели качество отделки плит, произведенных на станке Granberg, наши сердца запели от радости! Мы были так счастливы, что качество готовой продукции было достаточно хорошим.

Мы действительно не хотели пропускать каждый кусок пиломатериала через строгальный станок.

(возврат к быстрой навигации)

Усталость: Наша самодельная бензопила утомляется сильнее, чем профессиональная бензопила.

Если вы смотрели только видео или видели фотографии работающей переносной бензопилы, мы хотели бы объяснить, что одна из самых сложных частей использования этого метода фрезерования пиломатериалов — это борьба с усталостью. Почему такая сильная усталость?

Во-первых, вы должны использовать одну из больших приводных головок для бензопилы, которая может справиться с трудной задачей фрезерования пиломатериалов.Мы используем, вероятно, лучшую бензопилу для бензопилы на Аляске, которая имеет объем 92 куб. См и является второй по величине пилой, которую они производят.

Этот силовой агрегат весит более 16 фунтов… достаточно, чтобы через некоторое время утомить взрослого человека.

Затем добавьте вес своей переносной бензопилы, и вскоре она превысит 20 фунтов. Хотя это не так уж и много с точки зрения мешка с рисом, бензопила — уже неудобный инструмент, и с прикрепленной мельницей с ней труднее обращаться.

Даже с острой цепью при фрезеровании сырых пиломатериалов потребуется изрядное усилие, чтобы протолкнуть пилу сквозь бревно.Сложите все это, и вы увидите, что для бега требуется выносливость.

Наша самодельная мельница сделала свое дело, но она определенно была тяжелой.

Профессиональные переносные бензопилы были усовершенствованы и разработаны, чтобы иметь ручки и толкатели в нужных местах, чтобы упростить работу и повысить безопасность.

Моя госпожа сообщает, что профессиональная фабрика менее утомительна, чем наша самодельная фабрика.

Они также сделаны из легких материалов, таких как алюминий (хорошие бензопилы похожи на Granberg.Другие модели сделаны из стали ( GOD, я не могу себе представить, насколько они тяжелые! ) и сбалансированы, поэтому ими легче управлять.

Как только вы запустите качественный эргономичный инструмент, вы поймете ценность такого дизайна.

(возврат к быстрой навигации)

Практичность: Наша самодельная бензопила на Аляске была забавным проектом, но не серьезным инструментом.

Мы не сожалеем о строительстве и фрезеровании наших первых пиломатериалов на нашей самодельной бензопиле.Это был фантастический способ познакомиться с процессом, проверить концепцию, изучить новые навыки и серьезно повеселиться, изготавливая пиломатериалы для нашей палубы для джакузи своими руками.

Мы оставим мельницу на другие дни или на случай, если по какой-то причине у нашей новой мельницы Granberg возникнут проблемы.

Мы построили весь каркас для этой колоды с помощью нашей фабрики DIY, но не знаем, что она отвечает задаче помочь нам построить наш дом.

Сборка и использование собственной переносной бензопилы — это весело, и если бы мы собирались делать только несколько проектов на выходных, например, убирать после урагана, подобного тому, который у нас был недавно, это могло бы быть полезным инструментом, который несколько долларов.

Поскольку мы намереваемся фрезеровать балки, брусья, столбы и пиломатериалы для нашего будущего сарая с деревянным каркасом и других конструкций вокруг усадьбы вне сети, нам нужен серьезный инструмент … , который будет точным, надежным, с низким уровнем утомляемости и ориентированным на безопасность. и учусь на годы использования.

Для нас это означает переход на правильно спроектированный продукт, такой как бензопила Granberg MK-III на Аляске.

(возврат к быстрой навигации)

Стоимость: Цепная пила — это самая дешевая часть фрезерования собственного пиломатериала … долго и серьезно подумайте о том, где вы хотите сэкономить свои гроши.

Честно говоря, если вы пытаетесь найти дешевый или более дешевый способ сделать себе пиломатериалы или измельчить лежащие у вас бревна, то хорошо и долго думайте, где взять копейки.

Станок для бензопилы — это самый дешевый способ распиловки пиломатериалов. Независимо от того, сделаете ли вы свою собственную пилу или купите профессиональную бензопилу, вам все равно придется вложиться в качественную бензопилу, цепи и даже дополнительный брус. Все это намного дороже самой фабрики.

Вот разбивка ваших обязательных затрат, независимо от того, какой завод вы используете.

Бензопила (500-1500 долларов)

Для более крупных заводов вам понадобится мощная пила объемом не менее 80 куб. См. Эти новые пилы будут стоить от 500 до 1500 долларов в зависимости от марки и качества. Мы смогли найти наш STIHL MS660 на Craigslist за 750 долларов, но потратили еще 50–100 долларов на настройку.

Чудовище из пилы, которое вам понадобится для фрезерования бензопилы!

Цепи (30-50 долларов США за штуку)

Для работы бензопилы любого типа вам понадобится продольно-резательная цепь, которая может быть либо стандартной цепью с поперечной резкой, которая была опилена под углом 10 градусов вместо обычных 30 градусов.Стандартная цепь с поперечной резкой изнашивает вас и плохо режет.

Каждая цепочка будет стоить от 30 до 50 долларов. Добавьте 10 долларов за заточку. Вам понадобится пара цепей, чтобы вам не приходилось останавливать фрезерование для заточки в середине сеанса фрезерования. Таким образом, вы легко получите 100 долларов за цепочки.

Дополнительный бар (50–100 долларов США)

Вам также может понадобиться дополнительный брус, если вы хотите фрезеровать бревна больше, чем брус, входящий в комплект пилы.

Если вы планируете сделать свою собственную пилу, вам нужно будет просверлить отверстия в пиле, что непросто, и вы, вероятно, захотите нанять для этого профессионала.Приготовьтесь заплатить 50 долларов за сверление отверстий… это уже съедает ваши сбережения, связанные с изготовлением фрезы самостоятельно.

Пытаемся просверлить отверстия в нашей 36-дюймовой планке. Мне удалось сломать несколько сверл, но мне пришлось сдаться в местную механическую мастерскую.

Бензопильный завод (150-250 долларов)

В целом бензопила стоит недорого.

Для нашей самодельной мельницы мы потратили, может быть, 50 долларов на дорогие только материалы, плюс 50 долларов на стержень и отверстия, так что мы потеряли, может быть, 100 долларов.

В итоге мы сэкономили 100 долларов по сравнению с покупкой профессионального инструмента, только мы пожертвовали безопасностью, точностью, потратили больше энергии и даже потратили впустую больше наших предыдущих пиломатериалов из-за ошибки.

В конце концов, наша самодельная фабрика не сэкономила нам много денег, но мы потратили кучу времени, а фрезерование пиломатериалов оказалось труднее, чем нужно.

По нашему мнению, вряд ли стоит… если только вы не хотите просто повозиться. В конце концов, если вы выберете профессиональный путь, вы получите дополнительные 100–150 долларов за кучу дополнительных преимуществ и в конечном итоге получите профессиональный инструмент для жизни, в котором ваша DIY-версия может быть легко испорчена или изменена.

(возврат к быстрой навигации)

Видео: Первые впечатления от нашей профессиональной мельницы по сравнению с нашей версией DIY.

Мы фрезеровали целое дерево с помощью нашей мельницы Гранберга, но мы решили снять видео с нашими первыми несколькими распилами. Первые впечатления — это все, поэтому мы хотели запечатлеть это на пленку, пока не забыли.

Некоторые из вещей, которые выделялись для нас во время нашей первой резки, — это простота сборки, точность, простота использования, эффективность, а также качество отделки. Послушайте, мы надеемся, вам понравился фильм!

(возврат к быстрой навигации)

Самые продаваемые и популярные бензопилы

Цель этой статьи не обязательно заключалась в том, чтобы убедить вас не пробовать свои силы на заводе по производству бензопилы своими руками, но если вы уверены, что вам стоит выложить лишние пару сотен долларов, чтобы купить качественный профессиональный инструмент, тогда вот лучшие бензопилы на рынке.

Как я уже упоминал ранее, мы купили этот.

Если честно… Аляскинских или портативных бензопил не так уж и много! Есть много более крупных переносных мельниц, но они начинают быстро расти в цене. Тем не менее, есть ограничения для бензопил, но вот ваши варианты.

Бензопила Granberg MK-III на Аляске

Завод бензопилы Granberg MK-III на Аляске — это завод по производству бензопил на Аляске, который используется в лесной промышленности и не зря.

Их бензопилы хорошо сконструированы, легко собираются, изготовлены из алюминия и поэтому невероятно легкие и точные, а у Granberg есть множество дополнительных аксессуаров, дополняющих мельницу, таких как система направляющих рельсов, точилки для цепей и даже мини-мельница для создания столбов и балок (у нас тоже есть такая, просто еще не использовали).

Пройти этот маршрут для нас было несложно.

Пока мы не видим никаких минусов Granberg. Это довольно специализированный инструмент.Мы думаем, что можем использовать это в сочетании с мини-мельницей для завершения строительства нашего сарая с деревянным каркасом.

Если мы заметим какие-либо минусы, мы соответствующим образом обновим эту страницу.

(возврат к быстрой навигации)

Вот все инструменты, которые мы используем ежедневно при фрезеровании пиломатериалов.

Это не только инструменты, которые мы используем для фрезерования самих плит, но также инструменты, которые мы используем для рубки наших деревьев, подъема бревен на место, подъема бревен на раскряжевочные стойки и превращения наших плит в размерные, пригодные для использования наша собственность.Вот видео о том, как мы делаем пиломатериалы.

(возврат к быстрой навигации)

Резюме: Решаем, какой маршрут лучше для вас; Сделай сам или профессионал?

Моя цель в этой статье состояла в том, чтобы поделиться некоторыми точками зрения о том, создавать ли свою собственную самодельную бензопилу на Аляске или покупать ее.

Конечно, есть много аргументов за и против обоих вариантов. На самом деле ваши обстоятельства, опыт, навыки, бюджет и потребности будут определять, какой вариант лучше для вас.

Мы будем продолжать публиковать информацию о нашем опыте фрезерования пиломатериалов на нашей новой Аляскинской мельнице Granberg MK-III и о сравнениях ее с нашей самодельной пилой.

Каким бы путем вы ни решили развлечься, будьте осторожны и, самое главное, сделайте опилки !

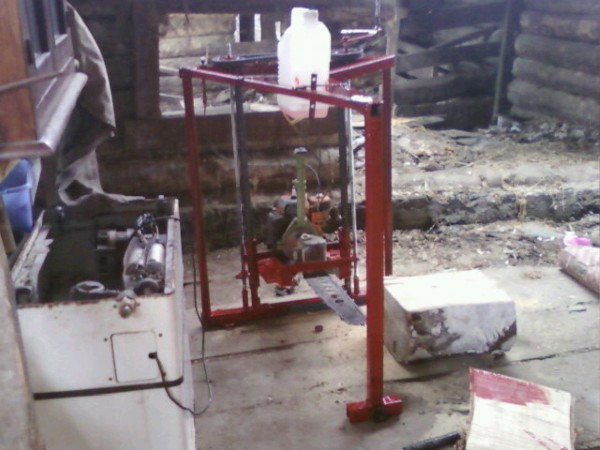

Как сделать вертикальную бензопилу

Это началось как идея после изготовления моей самодельной ленточной пилы и сравнения ее очевидной неэффективности с простыми бензопилами, которые используются чаще всего. Я подумал о том, как я могу оснастить его, чтобы отрезать короткие отрезки твердого клена, и пришел к идее заставить пилу работать по столбу, установленному в земле.Пила будет установлена ​​на простой деревянной тележке, которая устанавливается вокруг столба. Квадратная форма стойки будет держать пилу прямо во время резки. Определенно стоит попробовать, поэтому я решил настроить его, чтобы запустить тестовую версию.

Для начала я выкопал яму в хорошем месте, чтобы посадить столб. Столб представляет собой восьмифутовую длину 4 × 4, которая примерно на три фута погружена в землю, чтобы надежно закрепить ее:

Хорошая идея — сделать столб вертикально (прямо вверх и вниз), но он не обязательно должен быть идеальным.Для более постоянной «установки» я бы использовал более длинную стойку и установил ее в бетоне внутри формы сонотрубки, но для этого теста подойдет просто засыпка землей и набивка.

Я использовал большой кусок клена, оставшийся от моих операций по распиливанию на ленточнопильном стане, в качестве основания, и он просто лежал на земле. Я установил бревно и сделал отвес клиньями:

Я ввел пару шурупов через нижний край бревна в основание, чтобы оно не двигалось, и убедился, что они находятся далеко от того места, где пила будет резать.

Чтобы верхушка не двигалась, я спустил распорки до тяжелых бревен. Более постоянным решением было бы утопить еще одно смещение столба от того места, где бревно должно проходить более короткие распорки, но я думаю, что закручивание винтов через деревянные распорки по-прежнему будет самым быстрым и наиболее эффективным способом сделать это:

Первая нарезка прошла успешно. Пила без колебаний прошла сквозь бревно и оставила очень чистый (для бензопилы) прямой пропил:

Затем я мог повернуть бревно на 90 градусов и сделать еще один разрез по центру:

Идея состоит в том, чтобы использовать это только для того, чтобы сплющить грань или квадрат большего, а затем проделать оставшуюся часть резки на моей большой самодельной ленточной пиле .

Некоторые боевые кадры:

Каретка очень простая, состоит из L-образного кронштейна и коробки, которая свободно устанавливается на стойку. Подробнее о том, как я это сделал и прикрепил пилу, смотрите на видео ниже.

Пила резет древесину твердых пород впечатляюще быстро. Конечно, это совершенно новая сеть с заводской точностью, но после трех таких сокращений она не подает никаких признаков тусклости. Он не мог разрезать до самого дна, поэтому я использовал топор, чтобы отколоть то, что осталось.Более постоянная установка исправит это и позволит пиле полностью пропилить:

Вот подробное видео сборки, включая первую сессию резки в конце:

Вот более короткое видео, посвященное только действию, демонстрирующее резку:

Сборка бензопилы, использование и советы N приемов: 19 шагов (с изображениями)

Как и во многих других операциях по обработке дерева, настройка имеет решающее значение! Убедитесь, что ваша линейка и рама фрезы все прочны и ничего не болтается.Поставьте фрезу на линейку перед тем, как вы подумаете о запуске пилы. Оставьте его там, проверьте глубину реза и четко осознайте, что нужно делать, прежде чем продолжить. Проверьте устойчивость бревна, убедитесь, что рабочая зона свободна и все ваши средства защиты включены! Когда все готово, я делаю это в следующем порядке:

1. Убедитесь, что пила полностью заправлена ​​топливом и в ней много масла для цепи — вы не хотите останавливать среднюю плиту для дозаправки.

2. Включите пилу, установленную в мельнице и опирающуюся на землю.

3. При включенном тормозе цепи переместите фрезу CS на прямую кромку и установите ее так же, как вы делали это при «пробном прогоне».

4. Если он у вас есть, настройте вспомогательную масленку на постоянную подачу.

5. Если все в порядке, снимите тормоз цепи, опустите пилу до полностью открытого дросселя (WOT), когда начнете резку.

6. Введите фрезу в пропил. Он не должен нуждаться в толчках или больших усилиях, если он делает что-то не так, остановитесь и проверьте все еще раз.

7.Сосредоточьтесь на поддержании равномерного давления на рельсы мельницы, чтобы они оставались ровно на прямой кромке.

8. После примерно фута в разрезе сдвиньте фиксатор дроссельной заслонки, чтобы поддерживать WOT.

9. Теперь вы можете отрегулировать захват, чтобы лучше контролировать фрезу CS. Поддерживайте равномерное давление.

10. Примерно через 3–4 фута в разрезе достаньте из кармана клин. Убедитесь, что вы можете управлять мельницей одной рукой (важно, чтобы дроссельная заслонка была заблокирована, иначе вы не сможете — в любом случае, в зависимости от ваших конкретных обстоятельств, возможно, вы не сможете просто остановиться).Если вы можете поддерживать равномерное давление на мельницу, протяните руку сзади и вставьте клин в пропил — это предотвратит защемление цепи верхней плитой.

11. При необходимости повторите шаг 10.

12. Когда вы окажетесь примерно в футе от конца, отпустите фиксатор дроссельной заслонки. Будьте готовы управлять фрезой CS, когда она выходит из разреза, когда верхняя плита отделяется. При необходимости остановитесь в этой точке и закрепите или привинтите плиту к бревну в начале пропила (с установленным клином) — сделайте это, если есть вероятность того, что плита, которую вы режете, соскользнет, ​​когда она отделяется от бревно (если бревно находится на значительном склоне, вам НЕОБХОДИМО это сделать или у вас есть другой способ предотвратить перемещение верхней плиты).

13. Выйдите из пропила. Отпустите дроссельную заслонку и включите тормоз цепи. Осторожно отложите фрезу и пилу в сторону и дайте поработать на холостом ходу (немного остыть), не заглушайте двигатель сразу после того, как вы так сильно поработали пилой. Тем временем переместите плиту и сложите ее в сторону, при необходимости обратитесь за помощью.

Вы только что сделали свою первую плиту, ура!

Используйте портативную пилораму для изготовления пиломатериалов

Вы регулярно нуждаетесь в пиломатериалах для строительства приусадебных участков, но устали платить высокие цены за доски в местном магазине товаров для дома? Подумайте о приобретении небольшой переносной пилорамы, чтобы распиливать пиломатериалы самостоятельно.Доступ к портативному лесопильному оборудованию позволяет создавать пиломатериалы идеальных размеров для любых ваших домашних проектов.

Ленточнопильные станки

быстрее и расходуют меньше древесины, чем бензопилы, но малый вес и меньшие размеры бензопил значительно увеличивают мобильность. Строительство из самодельного пиломатериала займет немного больше времени, независимо от того, какую портативную пилораму вы выберете, но окупаемость огромна в виде удовлетворения, экономии и возможности точно контролировать размеры ваших досок в соответствии с вашими проектами.

Здесь мы представляем два варианта переносных лесопилок: бензопилу Granberg Alaskan Small Log, которая стоит около 200 долларов, и ленточную пилу HFE 21 Homesteader от Hud-Son по цене 2600 долларов.

Granberg Аляскинский завод небольшой бензопилы для бревен

Насадки для фрезерования бензопилы

, такие как бензопила Granberg Alaskan Small Log, состоят из рамы для удержания пилы и цепи, оптимизированной для продольной распиловки, которая позволяет бензопиле распиливать бревно по длине. Они намного медленнее, чем ленточные пилы, но их меньший вес означает, что вы можете взять бензопилу с собой в лес.Модель Small Log будет резать бревна диаметром менее 20 дюймов.

Мельница Granberg Alaskan включает в себя дополнительные планки для резки плит для начального распила, 20-дюймовую планку для бензопилы и специальные рыхлительные цепи, подходящие для вашей бензопилы. Фреза предназначена для крепления на шину бензопилы без сверления. Сборка занимает около 20 минут. Чтобы просмотреть серию видеороликов, демонстрирующих сборку мельницы Granberg на Аляске и ее возможности фрезерования, перейдите в раздел «Опции переносной пилорамы: ленточнопильные станки и бензопилы».

Когда я тестировал эту фрезу, у меня было большое скопление твердых сосновых пиломатериалов и досок после часа распиловки. На выполнение самых широких (8 футов) разрезов уходило от четырех до шести минут. Модель Small Log на станке Granberg на Аляске позволяет выполнять пропилы толщиной от полдюйма до 13 дюймов.

Эта бензопила работала у меня безупречно, а наша силовая головка Husqvarna могла без проблем приводить в движение рыхлительную цепь. Вы, конечно же, не пойдете в лесопильный бизнес с такой установкой, но вы сможете распиливать и использовать бревна, которые даже не думали тащить на лесопилку.

Хозяйственный ленточнопильный завод Hud-Son

Переносной ленточнопильный станок Hud-Son Homesteader легко перемещать, прост в использовании и способен обрабатывать бревна диаметром до 21 дюйма. Он прибыл на поддоне, который я перенес в свой магазин с помощью трактора-погрузчика. Другой вариант — распаковать поддон и отнести отдельные детали к месту сборки.

Наш Hud-Son HFE поставлялся с гусеничной системой на болтах, которую мне потребовалось около часа, чтобы правильно собрать, с параллельными рельсами, — но стоит быть внимательным, когда дело доходит до квадратуры вещей и их вертикальной установки.Руководство и несколько обычных ручных инструментов были всем, что мне нужно для выполнения этой настройки.

Ленточнопильный завод Homesteader

Hud-Son оснащен бензиновым двигателем мощностью 6,5 лошадиных сил. Я прикатил бревно из черного ореха на трассу и закрепил его на месте с помощью «бревенчатых собачек», которые входили в комплект. Я отрегулировал глубину своего первого реза, завел двигатель, включил охлаждающую воду, чтобы лезвие оставалось холодным и смазанным, и отрегулировал дроссель на полную скорость, чтобы включить центробежную муфту.Вау! Я пил.

Я был впечатлен легкостью, с которой я мог создавать пиломатериалы толщиной от полдюйма до 19 дюймов (максимально возможная ширина доски). Посмотрите видео о Hud-Son Homesteader в действии на сайте Portable Sawmill Options.

В первый же день мне удалось превратить несколько бревен в несколько сотен досок пригодных для использования пиломатериалов — особенно впечатляюще, учитывая, что я никогда раньше не фрезеровал древесину на ленточнопильном стане. Когда я закончил выходные, я легко переместил всю установку на место хранения в моем сарае.

Если бы я мог выбрать только одну лесопилку, я бы выбрал бензопилу на Аляске, потому что она идеально портативна и менее дорога. Я пил пиломатериалы и пиломатериалы для своих собственных проектов, а также достаточное количество дополнительных материалов для продажи. На выручку от продажи пиломатериалов я бы купил ленточнопильный завод, чтобы фрезерование стало более эффективным. Если бы у меня с самого начала была очередь платежеспособных клиентов, я бы сразу купил ленточнопильный завод вместе с аляскинцем. Поскольку каждый из них отлично справляется со своими задачами, комбинация инструментов поможет выжать больше из моих лесных ресурсов.Какой бы распил вы ни выбрали, с помощью этих инструментов вы сможете фрезеровать пиломатериалы самостоятельно в кратчайшие сроки.

---

Первоначально опубликовано: июнь / июль 2013 г.

DIY бензопила — Thehomesteadingboards.com

Вот проект завода по производству бензопилы для домовладельца, фермера, лесоруба или всех, кто любит работать с деревом. Я впервые услышал о заводе по производству бензопилы в начале девяностых, когда читал последний выпуск журнала Mother Earth News, и мы купили его несколько лет спустя после переезда в Мэн с намерением построить свою собственную удаленную хижину.

Вот несколько вещей, которые я узнал о бензопилах за эти годы.

1. Убедитесь, что бензопила подходит для работы, мой маленький 14-дюймовый McCulloch — нет.
2. Убедитесь, что у вас есть подходящая бензопила для работы, даже если они продают дешевое устройство по цене менее 100 долларов, не покупайте ее. Потратьте лишние 100 долларов.
3. Когда они рекомендуют достать разрывную цепь, а вы решите, что она вам действительно не нужна, ударьте себя по затылку.
4. Когда ваша жена спрашивает вас, достаточно ли у вас бензина и нефти, прежде чем вы выходите из дома, и вы настаиваете на этом, ударьте себя по затылку. Это очень расходует топливо.
5. Когда ваша жена спросит вас, принесли ли вы клинья, а вы настаиваете на том, что сделали, ударьте себя по затылку.
6. Это может потребовать физических усилий, особенно если вы проигнорируете первые пять шагов.

Даже с этими ошибками мы сделали немало, пока не стало слишком поздно в сезоне, и были вынуждены пригласить переносную пилораму, чтобы закончить работу за нас.Если бы я знал о первых трех пунктах, нам бы никогда не пришлось их использовать.

Для тех, кто обладает знаниями в области сварки и металлообработки, вы можете построить такую ​​установку, сопоставимую с коммерческой единицей, за небольшую часть стоимости, как показано в обзоре ниже.

1 Нарисуйте свой дизайн

2 Отрежьте квадратную заготовку по длине

3 Выложите эскиз

4Сварите

6 Позвольте ей порвать!

7A более дешевый метод для небольших проектов

Посмотреть полный список материалов и инструкции; Нажмите на ссылку ниже.

… Цепная пила

И последнее, но не менее важное: это не то место, где вы хотите пренебрегать безопасностью; чепчики, шлемы, защита для глаз и перчатки — необходимость. Оставайтесь в безопасности люди!

Переносная лесопилка Alaskan MK III

Этот универсальный лесопильный завод для тяжелых условий работы превращает необработанные бревна в красивые плиты толщиной от 1/2 дюйма. до 12 дюймов Нет необходимости в сверлении стержней; MK III зажимается на пильном полотне. Пила в комплект не входит. Система Easy Rail продается отдельно.

Предыдущая статьяDIY Mini Metal FoundryСледующая статьяСейф на 3 доллара

Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения нашей дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы поделиться своими проектами с людьми, которые тоже хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Переносные пилорамы, Планы лесопильных заводов от Procut Переносные пилорамы

ДОСТУПНЫЕ ПЕРЕНОСНЫЕ МЕЛЬНИЦЫ Вы можете построить себя Знаете ли вы, что , вы можете построить мощную переносную пилораму из прочная сталь, которая также трансформируется в 20-футовый прицеп, который будет на всю жизнь… Для менее чем 1100 долларов США — Менее 1500 канадских долларов Режет бревна длиной 16 футов удлинение до любой длины Режет бревна диаметром 24 дюйма с возможностью расширения до 36 дюймов Скорость резания — Все лиственные породы От 250 до 500 доскофутов в день Скорость резания — все хвойные породы От 500 до 1000 досок футов в день См. Страницу часто задаваемых вопросов в качестве Стационарная лесопилка может распиливать до 48 футов.Я включил много информации на этом сайте, чтобы помочь вы узнаете об одном человеке или о портативном лесопильном предприятии, и лесопилки, и я действительно надеюсь, что вы не торопитесь читать весь сайт, особенно FAQ. См. Карту сайта для краткие описания на всех страницах этого веб-сайта. Я предполагаю, что вы просто хотите распиливать пиломатериалы, когда вам угодно вы, используя свою собственную древесину. Вы не хотите связывать целую кучу денег на портативную пилораму, которая будет иметь производить пиломатериалы 8 часов в день, неделя за неделей, просто чтобы возместить стоимость. Вам нужно недорогое решение, чтобы лесопилка можно сидеть неделю или две без работы, пока вы используете пиломатериалы, которые вы произвели. Планы наших лесопильных заводов разработаны для новичка использовать с пошаговым письменным текстом, диаграмма и фото для каждой процедуры. Некоторые клиенты построили передвижной лесопильный завод Procut, даже не собирая молоток раньше. В планы входит даже руководство для новичка научиться сваривать. Более 5000 клиентов легко создали Переносные пилорамы Procut за последние 15 лет. Привет и добро пожаловать. Меня зовут Аллан Корнес, и я работаю в сфере лесоводства более 35 лет. Я хотел бы вкратце упомянуть о своем опыте работы в лесном хозяйстве и на лесопилках, так что вы можете быть уверены в моей способности помочь вам сэкономить значительную сумма долларов при покупке лесопилки. Я работал во всех областях лесного хозяйства. торговля от производства гибкой кровли, все аспекты лесозаготовки, большой оператор лесопилки, множество различных операций переносной лесопилки, распиловщик черепицы, менеджер лесопилки, управление лесным хозяйством и проектировщик лесопилки — строитель. За годы работы много разных лесопильных заводов (большие и небольшие — в том числе портативные), и постоянно поддерживаются их, я знал, что есть дешевое решение. Это лесопилка может быть полностью надежным, точно разрезанным, с очень низкие эксплуатационные расходы и при этом низкая стоимость. За эти годы я сконструировал и эксплуатировал именно такие лесопилка.Я положил в Procut Переносная бензопила — все знания, полученные за многие годы работающих переносных пилорамов. Я считаю, что Procut соответствует вышеуказанным критериям. Прокат будет резать прецизионные пиломатериалы быстро и точно с очень низкой Стоимость. Я также включил в дизайн мелкие предметы в целом упускается из виду другими лесопильными предприятиями, например, минимальное изгибание спасите свою спину, и для всех нас, кто режет зимой, ¼ «рельсы были использованы для дорожки, поэтому опилки не собирались и заморозить.Вам не нужно очищать треки Procut, чтобы можно резать пиломатериалы. Переносные пилорамы просты в сборке ВЫ ПОЛУЧИТЕ ГОРДОСТЬ ОТ ЗДАНИЯ ПЕРЕНОСНАЯ ПИЛКА PROCUT PRECISION, ПЛЮС ОБЪЯВЛЕНИЕ МНОГИХ ЛЮДЕЙ, ВИДЯЩИХ ЗАВЕРШЕННУЮ МЕЛЬНИЦУ. Вам нужен только сварочный аппарат домашнего типа — ручной шлифовальный станок — ручной дрель плюс 900 долларов США или меньше в легко приобретаемых материалах. Обработка не требуется. Вы сами строите целую мельницу — начать заканчивать. Ориентировочное время постройки 70 часов. для новичка или 40 часов для кого-то с минимумом сварки навыки. Рекорд пока что 18.5 часов. Стоимость: канадцы всего 159 долларов США в канадских фондах US $ 119.00 в долларах США все остальные страны — 169 долларов в канадских долларах Используйте эту портативную пилораму самостоятельно и распиливайте пиломатериалы самостоятельно, или рубите пиломатериалы для получения дополнительного дохода. Вы можете легко построить это передвижная высокоточная пилорама. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий *
