Конвейерные цепи. Виды, особенности, применениеКонвейеры — обязательный элемент промышленных, добывающих предприятий. От их работы зависит взаимодействие отдельных подразделений, скорость выполнения поставленных задач. На практике это означает, что нужно с особой тщательностью выбирать конвейерные цепи.
Значение имеет не только количество рядов или шаг звена, но и несущая способность, возможность выдерживать разовые повышенные нагрузки без деформации и разрывов. Не менее важно учитывать предназначение конкретного типа цепи. В этом случае не только отдельная линия, но и все производство будет работать без сбоев, остановок на бесконечные ремонты и замену комплектующих.
Виды цепей с учетом конструкции
Практически все цепи, используемые в производстве, относятся к одному из следующих типов:

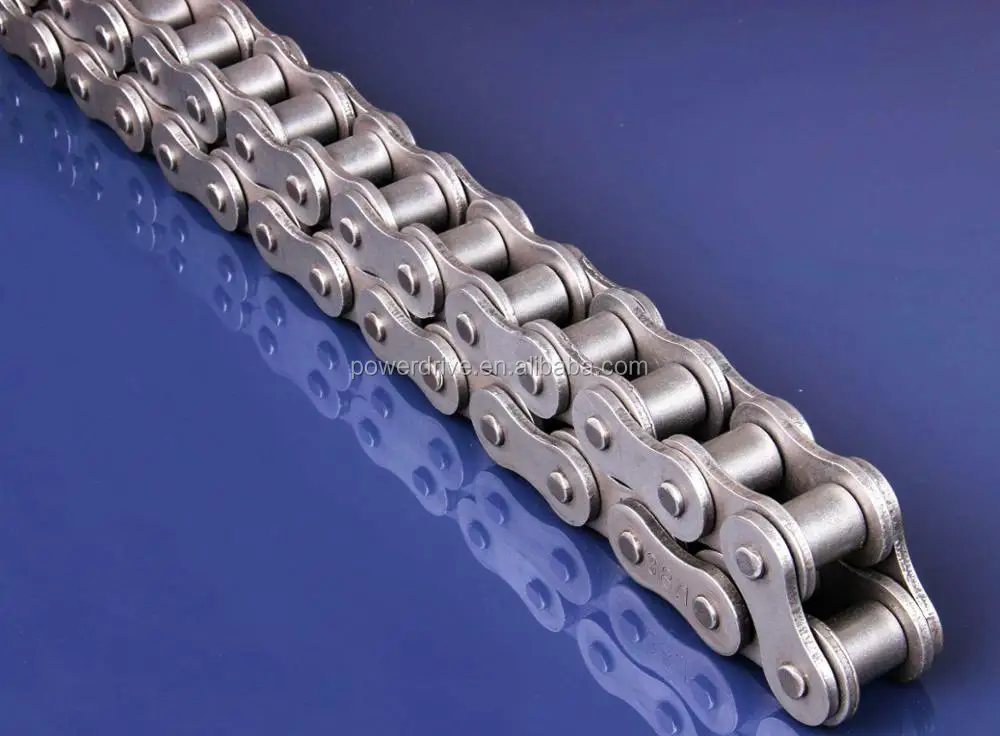

- роликовые. Состоят из чередующихся наружных и внутренних пластин, скрепленных роликами. В агрегатах с повышенными нагрузками используют цепи с количеством рядов до четырех;
- втулочные.
Конструктивно схожи с роликовыми за исключением одной детали — отсутствует ролик. Удешевляется производство цепи, сокращается ее шаг. Зацепление за зубья звездочки выполняется за счет втулок; - зубчатые. В данном случае пластины с двумя зубьями на каждой шарнирно соединяются в единую конструкцию. Впадина между выступами нужна для зацепления за зуб звездочки.
Конструктивно схожи с роликовыми за исключением одной детали — отсутствует ролик. Удешевляется производство цепи, сокращается ее шаг. Зацепление за зубья звездочки выполняется за счет втулок;Роликовые и втулочные цепи относятся к тяговым, зубчатые — к приводным.
Первые позволяют перемещать грузы различного веса и объема. Вторые предназначены для передачи движения. Помимо этого в конвейерах используют грузовые (круглозвенные или пластинчатые) цепи. Они предназначены для закрепления грузов.
Цепи конвейерные с учетом предназначения
Цепи относят к одной из двух групп:
- общего назначения;
- специальные.
Выбор конкретного варианта зависит от типа конвейера: ковшового, подвесного, пластинчатого, ленточного, скребкового и т. д. Основное отличие цепей специального назначения заключается в том, что допускается поворот звеньев относительно осей шарниров.
К группе цепей общего назначения относятся следующие:
- с роликами, дополненными подшипниками. Для таких моделей характерно минимальное трение качения. Можно повышать нагрузку на ролики, снижать потери привода;
- с плоскими звеньями. Цепи данного типа применяются в металлургической промышленности при транспортировке листовой стали, в автосборочных цехах;
- с боковыми роликами. В качестве основы выбираются стандартные роликовые цепи, но с небольшими корректировками. Такие цепи используют при работе с грузами со смещенным центром тяжести;
- с роликами, вынесенными наверх. Этот вариант конвейерной цепи позволяет транспортировать поддоны практически любых размеров.
- Производители также предлагают цепи специального назначения:
- для транспортировки сыпучих грузов: песка, камня, угля и т. д. Всего цепей с лопастями разработано более 25 разновидностей. Есть достаточно универсальные и предназначенные для отдельных типов материалов с учетом фракции;
- для перемещения отходов, бытового мусора, шлаков на металлургических производствах. Конвейер может быть ленточным или скребковым. Для защиты от коррозии цепи либо сразу изготавливают из нержавеющей стали, либо покрывают особыми составами;
Конвейер может быть ленточным или скребковым. Для защиты от коррозии цепи либо сразу изготавливают из нержавеющей стали, либо покрывают особыми составами;- для конвейеров катушечного типа. Основное предназначение — транспортировка массивных, в том числе негабаритных грузов: металла в рулонах или листах, трубопроката и т. д.;
- для ковшовых элеваторов. В данной группе выделяют две основные модификации цепей: NE (перемещение осуществляется на стандартной скорости) и NSE (возможно увеличение скорости).
Еще один вид цепей специального назначения — блочные. Они считаются наиболее надежными и прочными. В них нет ни роликов, ни втулок. И даже при существенной силе трения при качении, блочные цепи выдерживают десятилетия без замены.
Компания «ЦЕПЬИНВЕСТ» принимает заявки на конвейерные цепи любых типов, в то числе длиннозвенные и двухшаговые. Возможна доставка во все регионы страны. В ассортименте представлены цепи, произведенные как в России, так и за ее пределами.
Обязательное условие — соответствие стандартам.
Мы предлагаем
Конвейерные цепи | Промышленные цепи
Человек всегда стремился облегчить свою жизнь и сделать работу более эффективной. После изобретения колеса одним из существенных новаторств стал конвейер, который позволял перемещать различные грузы, материалы и вещества с одной точки в другую.
Конвейер (англ. convey – передавать
Конвейерные системы широко применяются на различных производствах в погрузочно-разгрузочных комплексах, в поточном производстве для передачи изделий и из распределении в пределах технологических линий. Больше Меньше
История конвейерных систем
Системы непрерывного действия известны очень давно. Наиболее известными являются системы орошения, которые поднимали воду с помощью винтов, скребков или крутящимся колесом.
Они применялись ещё за тысячелетия до нашей эры.
Со временем эти идеи использовались в других сферах: перемещение сыпучих продуктов и материалов (зерно, песок), а затем и более крупных материалов (подъём земли и руды добыче горных пород).
Дальнейшее развитие конвейерных систем шло в направлении появлении новых типов конвейеров: появились ленточные и пластинчатые конвейеры, а также ряд других. С развитием промышленности конвейерные системы стали активно использоваться на производствах.
Очередной прогресс в применении конвейеров произошёл в начале XX века, когда Генри Форд применил конвейер не просто для передачи изделий, а для создания поточного производства. Это привело к созданию сборочных конвейеров и широкому использованию конвейерных систем во многих видах промышленности и сельского хозяйства.
Классификация конвейеров
В настоящее время конвейерные системы присутствуют практически на всех видах производств, где выполняют различные функции. В зависимости от принципа действия, назначения, основных функциональных органов конвейеры классифицируют по разным признакам.
Классификация конвейерных систем по тяговому органу.
По наличию или отсутствию специального тягового элементы конвейеры подразделяют на системы с тяговым и без тягового органа.
Без тягового органа существуют винтовые, инерционные и гравитационные системы конвейером.
С тяговым органам выделяют ленточные (тяговый элемент лента), цепные и тросовые (канатные) системы.
Классификация конвейерных систем по грузонесущей конструкции
- по виду грузонесущей конструкции конвейер можно подразделить на ленточный, скребковый, ковшовый, пластинчатый, люлечный.
Существуют и другие классификации
- По направлению (горизонтальные, вертикальные, наклонные)
- По типу груза (штучные, насыпные, наливные)
- По размещению (напольные, подвесные).
Типы конвейерных систем
Ленточный конвейер – одна из самых распространённых конвейерных систем, где грузонесущую и тяговую функции выполняет лента, которая натянута на барабанах.
Пластинчатые конвейерные системы – применяются для транспортировки как в горизонтальном, так и в вертикальном направлении, но в качестве тягового элемента используется цепь. Такой тип позволяет перемещать тяжелые грузы, а также производить их обработку (очистку, смазку, механическую обработку) во время перемещения. Позволяет перемещать не только грузы, но применим для движущихся тротуаров, пассажирских элеваторов.
Скребковые конвейеры – системы, в которых тяговым органом также выступает цепь, но пластины (скребки) прикрепляются не горизонтально, а вертикально к ней. Это позволяет перемещать насыпные грузы в пределах замкнутого пространства (желоба или трубы).
Тележечные конвейерные системы – применяются в литейных производствах и предназначены для доставки горячих отливок. Тяговое усилие может создавать как сама тележка (в этом случае перемещение возможно горизонтально) либо при помощи цепи (горизонтальное и вертикальное перемещение).
Подвесные конвейеры применяются для пространственного перемещения штучных грузов между цехами или между операциями в поточном производстве. В качестве тягового элемента часто используется канат (трос) или специальная цепь с боковыми стабилизирующими роликами.
Ковшевой конвейер (нория, элеватор) – система для вертикального подъёма грузов, где в качестве грузонесущего элемента выступают ковши, а тягового – ленты или роликовые цепи. Ковши позволяют перемещать сыпучий груз или жидкости.
Существуют и другие конвейерные системы: пневматическая, роликовая, вибрационная, маятниковая, винтовая (шнековая).
Конвейерные цепи – это группа цепей, которые применяются как тяговый элемент в конвейерных системах. Иными словами конвейерная цепь – это тяговая цепь.
В конвейерных системах в зависимости от условий и назначения применяют конструктивно разные типы цепей. Больше Меньше
1. Сварные круглозвенные цепи – это самые простые цепи, которые обладают большой гибкостью и самоочищающийся шарнир. Главным преимуществом таких цепей является их относительная дешевизна. Но они имеют и ряд недостатков: самоочищающийся шарнир – это повышенное трение, а значит и износ; кроме этого трение приводит к нагреву, а также к повышенному риску искрообразования. Такие цепи нельзя применять в пыльных условиях. Гибкость круглозвенной цепи может выступать как ещё один недостаток, если необходимо прямолинейное перемещение.
2. Литые цепи – это цепи, звенья которых отливаются из чугуна или стали и имеют сложную форму. Применяются они обычно в скребковых конвейерных системах.
Одной из особенностей таких цепей является большой вес.

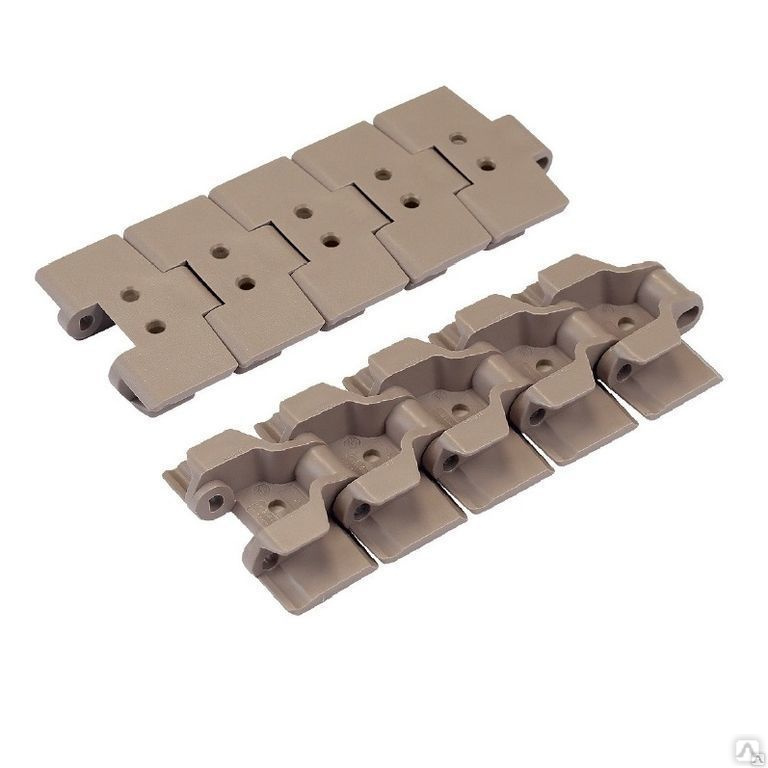

3. Пластинчатые цепи – пластинчатые тяговые цепи в конвейерах применяются когда необходимо обеспечить прямолинейное движение. Конструктивно такие цепи состоят из холодноштампованных пластин, которые соединены между собой валиками. Для повышении надёжности шарнира может применяться втулка, а для повышения износостойкости – ролик. Пластина может быть разной формы, иметь гнутые элементы и отверстия, с помощью которых осуществляется крепление грузонесущих элементов.
В большей степени распространены роликовые и катковые пластинчатые цепи. Ролики благодаря качению снижают износ валиков у безвтулочных роликовых цепей и втулок у втулочных роликовых цепей.
Катковые цепи конструктивно являются аналогом роликовых цепей, но с увеличенным роликом, диаметр которого больше ширины пластины. Такие ролики-катки выполняют роль ходовых элементов и могут двигаться по направляющим путям. Катки могут выполняться с подшипниками скольжения и качения.
Пластинчатые конвейерные цепи могут работать на более высоких скоростях в сравнении с круглозвенными сварными и с литыми цепями.
Крепления конвейерных цепей
Грузонесущие элементы конвейерных систем к тяговым цепям крепятся при помощи специальных элементов. Существуют стандартные способы крепления, которые представляют собой пластины цепи, но особой формы:

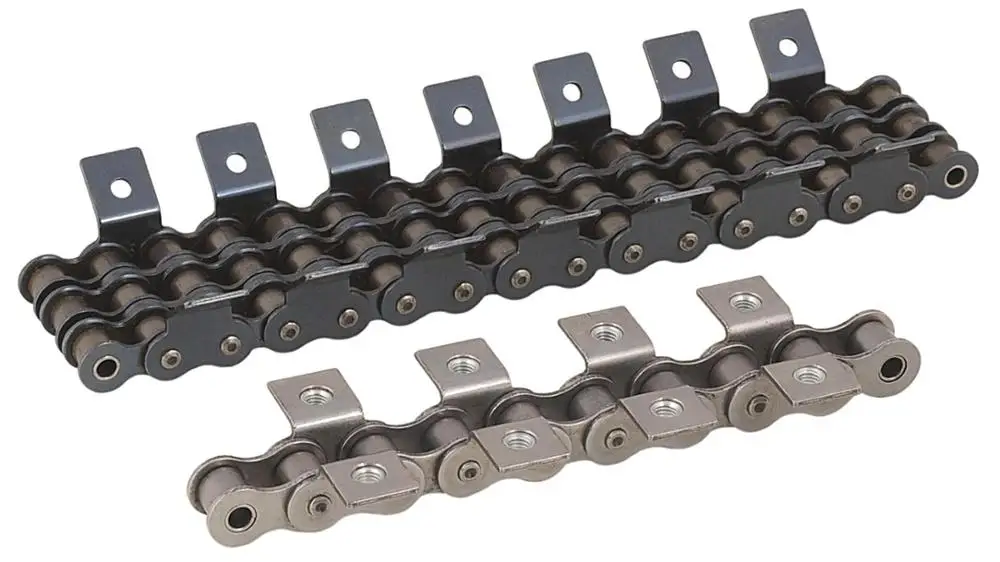

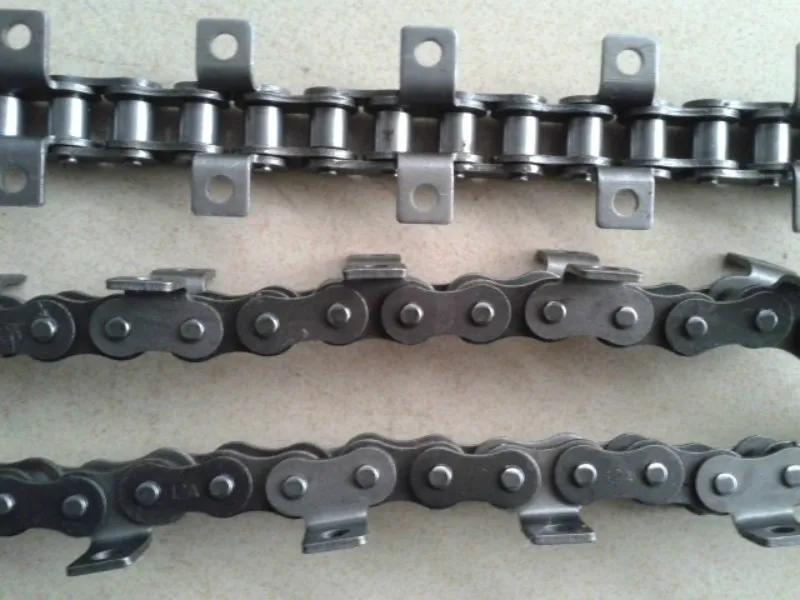

- A – одна внешняя пластина загнута наружу под углом 90̊, загиб имеет одно отверстие.
- K – обе внешние пластины загнуты наружу под углом 90˚, загиб имеет одно отверстие.

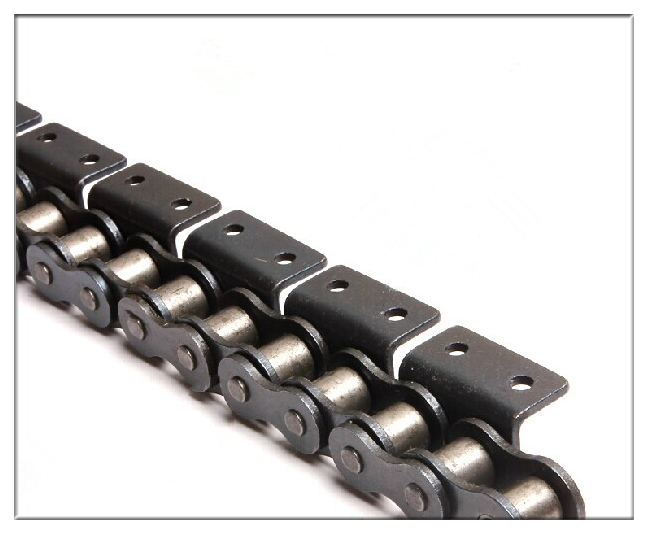

- WA – конструкция аналогична типу A, но имеет два отверстия для крепления.
- WK – конструкция аналогична типу K, но имеет два отверстия для крепления.
- SA – одна внешняя пластина имеет расширение в верх с одним отверстием.
- SK – обе внешние пластины имеют вертикальный выступ в одну сторону и одно отверстие.
- WSA и WSK – аналогичны типам SA и SK, но имеют не одно, а два крепежных отверстия.
Крепление грузонесущих элементов может осуществляться не только к пластинам, но и к валикам. В первом случае валик делается удлинённым в одну или обе стороны – грузонесущий элемент крепится именно на эти выступы.
При креплении к валикам нестандартных элементов применяются специальные цепи с полыми валиками – это позволяет прикрепить любой элемент при помощи вставленного внутрь полого валика винта.
Если стандартные элементы не подходят для прикрепления грузонесущих элементов, то выпускаются специальные цепи с несущими элементами заводского изготовления.
Конвейерная цепь— Долговечные конвейерные цепи
Конвейерные цепи, как и приводные цепи, представляют собой ряд опорных подшипников, скрепленных вместе ограничивающими пластинами, соединяющими каждый опорный подшипник. Производственные мощности могут быть эффективными только тогда, когда они работают с максимальной производительностью, что невозможно, если конвейерные ленты работают медленно или провисают.
Тяжелые нагрузки и высокое давление, которым подвергается ваша конвейерная цепь, могут быть невероятно разрушительными, особенно если вы используете нестандартные цепи. Конвейерная цепь является одним из основных продуктов в пищевой и цитрусовой промышленности, позволяя быстро перемещать большое количество товаров с места на место. Конвейерные цепи PEER Chain изготавливаются из различных материалов, устойчивых к коррозии, включая нержавеющую сталь и покрытие ProCoat. Кроме того, запросите нашу доступную технологию Quest с прочными втулками для увеличения срока службы. Наши конвейерные цепи прочны и долговечны, что позволяет вам быть уверенным в том, что PEER Chain обеспечит вам бесперебойную работу.
Типы конвейерных цепей
Показано 1–20 из 87 результатов
Сортировка по умолчаниюСортировать по имени: от А до ZСортировать по имени: от Я до АСтандартная роликовая цепь ANSI
1,00 $ Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление A-1
0,00 $ Посмотреть продуктЦепочка для наклеек из нержавеющей стали 304
0,00 $ Посмотреть продукт410 Нестандартная роликовая цепь
1,00 $ Посмотреть продукт420 Нестандартная роликовая цепь
1,00 $ Посмотреть продуктЦепь 81x — Конвейерные цепи
0,00 $ Посмотреть продуктКонвейерная цепь 81X — насадка G-2
0,00 $ Посмотреть продуктКонвейерная цепь 81X — насадка H-толкателя
ANSI Стандартная двухшаговая роликовая цепь типа A
0,00 $ Посмотреть продуктСтандартная роликовая цепь C-типа ANSI с двойным шагом
0,00 $ Посмотреть продуктANSI Стандартная двухшаговая роликовая цепь C-типа с увеличенными роликами из делрина (пластик)
0,00 $ Посмотреть продуктANSI Стандартная двухшаговая роликовая цепь C-типа с увеличенными роликами
0,00 $ Посмотреть продукт- Стандартная двухшаговая роликовая цепь
ANSI — приложение A-2
0,00 $ Посмотреть продукт Стандартная двухшаговая роликовая цепь ANSI — крепление D-1
0,00 $ Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление D-3
0,00 $ Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление D-5
Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление K-1
0,00 $ Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление K-2
0,00 $ Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление SA-1
0,00 $ Посмотреть продуктСтандартная двухшаговая роликовая цепь ANSI — крепление SA-2
0,00 $ Посмотреть продукт
Фон конвейеров
Цепные конвейеры используются десятилетиями и являются предпочтительным методом перемещения тяжелых ящиков, поддонов и оборудования с места на место.
Использование конвейерных цепей
Конвейерные цепи
Исторически сложилось так, что автомобильная промышленность была основным пользователем этого типа транспортировки тяжелых предметов между различными станциями на складе или производственном объекте. Прочные цепные конвейерные системы представляют собой экономичный и надежный метод повышения производительности за счет удержания изделий за пределами производственного цеха. Конвейерные цепи бывают различных размеров, например, стандартная роликовая цепь, двухшаговая роликовая цепь, конвейерная цепь с гильзой, конвейерные цепи из нержавеющей стали — тип C и никелированные конвейерные цепи ANSI. Что общего у всех этих продуктов PEER Chain, так это то, что они поддерживаются нашим превосходным обслуживанием клиентов и гарантией качества.Стареющие конвейерные цепи
Основной проблемой конвейерных цепей является то, что они со временем удлиняются из-за большого веса, проходящего через системы. Если вы столкнулись с какой-либо из следующих проблем, возможно, пришло время заменить цепи конвейера:
- Износ звездочки
- Чрезмерное провисание цепи из-за износа
- Коррозия или износ втулок и штифтов
- Ненормальное воздействие нагрузки
Каждая цепь PEER производится в соответствии со строгими стандартами, чтобы гарантировать, что они будут работать изо дня в день без каких-либо проблем.
Независимо от того, какой тип конвейерной цепи вам нужен для вашего применения, дружелюбные и знающие специалисты PEER Chain готовы помочь вам найти их. Не позволяйте неисправной цепи замедлять вашу работу — верните конвейер на прямую и узкую в кратчайшие сроки, заменив изношенные цепи новыми от PEER Chain! Свяжитесь с нами сегодня по телефону 800-523-4567 или по электронной почте [email protected]. Нужна немедленная оценка навесного оборудования или типа цепи, которого нет в нашем онлайн-каталоге? Связаться с нами. Ответив на несколько простых вопросов, мы можем предоставить вам характеристики цепи, которая вам нужна.
