Центрифугированные опоры: Стойки железобетонные центрифугированные для опор ЛЭП (35-750 кВ) СЦ 20, СЦ 22, СЦ 26, СК 22, СК 26

Содержание

Железобетонные стойки для опор ЛЭП

ОПОРЫ ЛЭП

+7 (499)

390-36-61

Главная / Железобетонные стойки для опор ЛЭП

Железобетонные стойки для опор ЛЭП

Железобетонные стойки опор ВЛ являются конструкциями заводского изготовления и выпускаются заводами ЖБИ по соответствующим ГОСТам и техническим условиям.

Железобетонные стойки предназначены для использования в качестве несущей конструкции в составе железобетонных опор ВЛ различных напряжений. Конструкция и материалы стойки позволяют эксплуатировать ее в среде с агрессивной степенью воздействия в климатических зонах, где температура окружающей среды опускается до -55°С, сейсмичность достигает 9 баллов, а ветровая и гололедная нагрузка соответствует VII и V району по СНиП2.01.07-85.

По способу изготовления различают два типа стоек. Центрифугированные железобетонные стойки изготавливают методом вращения в специальных формах кольцевого сечения. Вибрированные стойки изготавливают методом вибрации в стационарных формах прямоугольного сечения. Для улучшения прочностных характеристик, стойки изготавливают из преднапряженного железобетона.

Виды железобетонных стоек

Стойки железобетонные вибрированные для опор ЛЭП (до 35кВ) C112, СНВ-7-13, СВ95, СВ105, СВ110, СВ164

Железобетонные вибрированные стойки C112, СНВ-7-13, СВ95, СВ105, СВ110, СВ164 выпускаются по рабочим чертежам проектных институтов «Сельэнергопроект» и «РОСЭП». Перечисленные конструкции используются в качестве стоек и подкосов в составе опор ВЛ 0,4-35кВ, и столбов для освещения.

Стойки изготавливаются, как из предварительно напряженного, так и ненапряженного железобетона в многоместной прямоугольной опалубке с применением вибрации и тепловой обработки. Стойки оснащены заводскими элементами заземления. Заземляющий проводник в форме стержневой арматуры проходит внутри стойки с выпусками по концам для организации заземления траверс и других металлоконструкций опоры ВЛ.

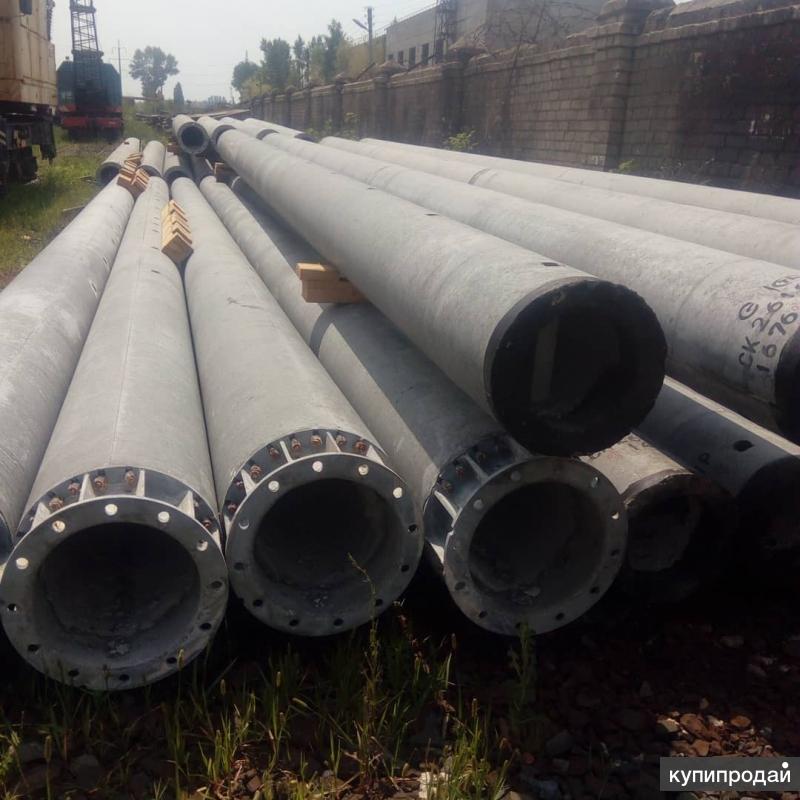

Стойки железобетонные центрифугированные для опор ЛЭП (35-750 кВ) СЦ20, СЦ22, СЦ26, СК22, СК26

Центрифугированные конические стойки СК22, СК26 и цилиндрические СЦ20, СЦ22, СЦ26 изготавливаются в соответствии с техническими условиями по ГОСТ 22687.0-85. Железобетонные стойки СЦ20, СЦ22, СЦ26, СК22, СК26 используются в качестве основных несущих конструкций в составе опор ВЛ35-750кВ.

Стойки по форме, представляют из себя конические со сбегом или цилиндрические железобетонные конструкции кольцевого сечения. Технология производства стоек кольцевого сечения разных марок, основывается на центрифугировании бетона на разных режимах вращения во вращающихся опалубках цилиндрической или конической формы. Центрифугированные стойки имеют отверстия для установки траверс, оттяжек и заземляющих деталей и выпускаются вместе с подпятниками.

Стойки железобетонные для опор наружного освещения СКЦ9, СКЦ10, СКЦ11, СКЦТ11,5

Опоры освещения и транспортные опоры на базе стоек СКЦ и СКЦТ выпускаются по чертежам серии 3398-7-000; 3398-7-000КС; 3933-7-000С; 3434-7-000. Стойки типа СКЦ применяют в крупных населенных пунктах в качестве опор освещения и опор ЛЭП 0,4-10 кВ и транспортные стойки СКЦТ — для опор контактных сетей. На стойках предусмотрено размещение кронштейнов освещения, а также консолей и гибких поперечин контактных сетей горэлектротранспорта.

Стойки по форме, представляют собой, конические со сбегом железобетонные конструкции кольцевого сечения. Все разработанные конструкции изготавливают способом центрифугирования тяжелого бетона во вращающихся опалубках конической формы.

Стойки железобетонные для опор наружного освещения СЦс, СНЦс

Опоры освещения на базе стоек СЦс с ненапряженной, и СНЦс с напряженной арматурой изготовлены по рабочим чертежам типового проекта серии 3.320-1 выпуск 2. Стойки типа СЦс и СНЦс применяют в коммунальном хозяйстве крупных населенных пунктов для опор контактных сетей или освещения. Конструкция стойки рассчитана на размещение кронштейнов с осветительными приборами и закрепление консолей и гибких поперечин контактных сетей горэлектротранспорта.

Стойки по форме, представляют собой, конические со сбегом железобетонные конструкции кольцевого сечения. Все разработанные конструкции изготавливают способом центрифугирования тяжелого бетона во вращающихся опалубках конической формы. Стойки опор разработаны, как с воздушным, так и с подземным подводом питания.

Стойки железобетонные для опор наружного освещения СВН, С

Стойки опор освещения С1,5/10,5, СВН9-1,1-2 изготавливают по чертежам альбома ЭК-0101, выпуск 2 в многоместной опалубке с использованием тепловой обработки. Стойки вибрированные С1,5/10,5, СВН9-1,1-2 применяют в различных температурных и ветровых районах в коммунальном хозяйстве населенных пунктов для опор освещения и опор ЛЭП до 1 кВ.

Стойки по форме выполнены в виде усеченной восьмигранной пирамиды. Стойки изготавливают из тяжелого бетона в опалубке соответствующей формы с применением вибрации. Устройство опалубки позволяет правильно позиционировать и выполнять предварительное натяжение стержней металлокаркаса стойки. Стойки могут быть выполнены с люком ревизии для подземного подвода питания и без люка для воздушного подвода питания.

Наши специалисты свяжутся с вами в ближайшее время

Расчет стоимости опор ЛЭП

+7 (499) 390-36-61

© 2005—2022 ООО «ОКБ ПЛАТИН»
Купить опоры ЛЭП: +7 (499) 390-36-61

Создание сайтов:
Web мастерская Сергея Козича

Центрифугированные опоры для линий электропередач

Наименование продукцииНормативно-техническая документацияРазмеры, ммОбъем ед.
м3		Масса ед. тнИзгибающий момент тс*м.МорозостойкостьВодонепроницаемостьКласс бетонаВагон-ная норма, штТип подвижного состава
LВthh2
СК 22.1-1.1ГОСТ 22687.1-85226005406503304401,924,8227,0F150-200W6-8В3016Сцеп из
2-х платф.
СК 22.1-2.1ГОСТ 22687.1-85226005406503304401,924,8433,2
СК 22.2-1.1ГОСТ 22687.1-85226004906503104402,326,4253,5В40
СК 22. 3-1.1ГОСТ 22687.1-85226005106503104402,226,0934,1
СК 22.4-1.1Серия 3.407.1-152226004406503405401,814,83—
СК 22.4-3.1Серия 3.407.1-175226004406503405401,815,09—
СК 26.1-1.1ГОСТ 22687.1-85260005006503004102,526,8247,1
СК 26.1-2.1ГОСТ 22687.1-8526000500650 3004102,526,8447,1
СК 26.1-3.1ГОСТ 22687.1-85260005006503004102,527,054,2
СК 26.1-5.1ГОСТ 22687. 3-85260005006503004102,527,1858,91
СК 26.3-2.1Серия 3.407.1-152260004106503105202,156,1—
СК 26.4-2.1Серия 3.407.1-152260004406503405401,815,1—
СК 26.2-1.1ГОСТ 22687.1-85260005046502804102,526,9546,1
СК 26.1-6.1ГОСТ 22687.1-85260005006503004102,526,9146,2
СЦ22.1-1.1ГОСТ 22687.2-8522200450560——2,15,8248,2
СЦП 120-200Серия 3.407.1-15712000450560——1,052,6—
СЦП 140-280Серия 3. 407.1-15714000450560——1,223,05—
СЦП 170-290Серия 3.407.1-15717000450560——1,483,7—
СЦП 195-310Серия 3.407.1-15719450450560——1,74,25—
СЦП 220-350Серия 3.407.1-15722000450560——1,944,85—
СЦП-1А,1Б,1В22000450560——1,944,85—

РАЗМЕЩЕНИЕ ЗАКЛАДНЫХ ИЗДЕЛИЙ (ОТВЕРСТИЙ) В ЦЕНТРИФУГИРОВАННЫХ СТОЙКАХ ОПОР ЛЭП

Обозначение стоекРасстояния, мм
C0C1C2C3C4C5C6C7C8C9C10C11
СК26. 1-1200100010001000100010001000100010001000344555
СК26.1-220010002000200015001500———11300344555
СК26.1-6200100010001000100010001000500*21000*210300344555
СК26.2-12001000100015001000148001500———344555
СК22.1-1100100010001000100010001000100010001000314555
СК22.1-21001000100010001000100010001000——314555
СК22. 2-130010001000100010001000100020001000—344555
СК22.3-120025002000200020002000————314555
СЦ22.1-115025501500———————314555

Примечание: Размещение закладных изделий для одинаковых стоек с разным армированием одинаково, поэтому в марках стоек опущена последняя цифра
