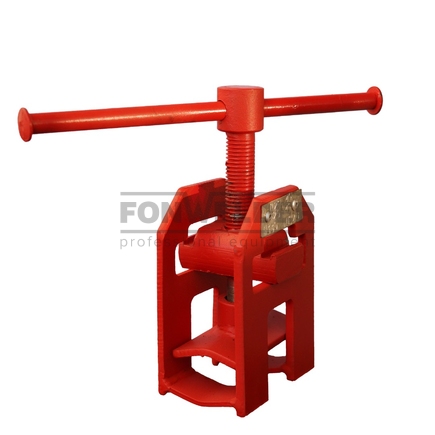

Центратор типа Ц (Россия)
Центратор-струбцина монтажная СМ 151 (Россия)
Центратор-струбцина ЦС 2 (Россия)
Центратор-струбцина ЦС 3 (Россия)
Центратор-струбцина монтажная СМ 81 (Россия)
Центратор «E-Z Fit» (США)
Мини-центратор «Mini-Fit Clamp» (США)
Еще: центратор | россия | струбцина | сша | центраторы | монтажная | clamp» | малого | труб | fit | мини | fit» | «mini | 151 | типа | диаметра | диаметра | «accu |
| Центраторы наружные< Предыдущая | Следующая >Центраторы внутренние |
|---|
Навигация
| Главная |
| Центраторы наружные |
| Центраторы для труб малого диаметра Центратор типа Ц (Россия) Центратор-струбцина монтажная СМ 151 (Россия) Центратор-струбцина ЦС 2 (Россия) Центратор-струбцина ЦС 3 (Россия) Центратор-струбцина монтажная СМ 81 (Россия) Центратор «Accu-Fit Clamp» (США) Центратор «E-Z Fit» (США) Мини-центратор «Mini-Fit Clamp» (США) Труборез Тр-1 Центратор «Angler Clamp» (США) |
| Центраторы внутренние |
| Приспособления для работы с центраторами |
| Инструменты для монтажа труб |
| Фаскорезы и кромкорезы |
| Машины для резки труб и подготовки кромки |
| Траверсы(Вакуумные присоски) VIETZ для подъема труб |
| Комплексы для холодного гнутья труб в полевых условиях |
| Термоусаживающиеся изоляционные материалы для труб |
| Подогреватель стыков труб |
| Печи для прокаливания и хранения электродов |
| Грузоподъемное оборудование |
| Подбор оборудования |
| Статьи |
| В наличии |
Увидели опечатку?
Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
Войти
Логин
Пароль
Запомнить меня
Центраторы для труб малого диаметра ЦМД
Заказать
Предназначены для центрирования труб малого диаметра (25-108 мм) в стык под сварку при монтаже трубопроводов.
Технические характеристики
| Тип центратора | Диаметр труб, мм (Д) | Длина, | Ширина, мм (B) | Высота, мм (H) | Масса, |
Ц-25 | 25 | 70 | 42 | 150 | 0,9 |
Ц-26 | 26 | 70 | 150 | 0,9 | |
Ц-28 | 28 | 70 | 45 | 150 | 0,9 |
Ц-32 | 32 | 76 | 49 | 160 | 0,9 |
Ц-36 | 36 | 76 | 55 | 165 | 1,1 |
Ц-38 | 38 | 76 | 55 | 165 | 1,1 |
Ц-42 | 42 | 80 | 59 | 175 | 1,3 |
Ц-45 | 45 | 80 | 59 | 175 | 1,3 |
Ц-50 | 50 | 90 | 70 | 175 | 1,4 |
Ц-51 | 51 | 90 | 70 | 1,4 | |
Ц-57 | 57 | 90 | 76 | 175 | 1,7 |
Ц-60 | 60 | 90 | 81 | 193 | 2,0 |
Ц-76 | 76 | 100 | 95 | 209 | 2,3 |
Ц-78 | 78 | 100 | 95 | 209 | 2,3 |
Ц-89 | 89 | 120 | 109 | 220 | 3,6 |
Ц-108 | 108 | 140 | 126 | 228 | 5,1 |
kwik-ZIP Система центраторов и распорок для труб и обсадных труб
Для бурения и гражданского строительства
Revolutionary kwik-ZIP ® Инертная система центраторов и распорок
- Идеально подходит для использования со всеми типами обсадных труб, труб и экранов, включая ПВХ, сталь, стекловолокно и гравийные фильтры.
- Новая серия GT — идеально подходит для отводных труб малого диаметра и геоинженерных работ, включая анкерные болты, грунтовые гвозди, лесозаготовки, зонды и т. д.
- Быстрая сборка на месте с помощью легких сегментов kwik-ZIP ®.
- Полностью регулируемый диаметр центратора — просто добавьте больше сегментов!
- Никаких штифтов, болтов или сварки.
- Простая и экономичная транспортировка штабелируемыми плоскими сегментами.
- Устойчив к коррозии.
- Не повреждает корпус.
- Различная высота дуги доступна для различных размеров кольцевого пространства.
- Подходит для пластовых температур до 176°F (серия HT).
- Удовлетворяет основным отраслевым стандартам, таким как:
- NGWA (США) Руководство по стандартам строительства водяных скважин, 2-е издание
- ANSI/AWWA a100-97: Водозаборные скважины
- ASTM D 5092: Конструкция скважины для мониторинга грунтовых вод
- Минимальные требования Австралии к конструкции внутреннего диаметра (включая требования к инертным центраторам)
kwik-ZIP® GT Series
Ассортимент kwik-ZIP ® Серия GT доступна с 3 вариантами высоты носовой части:
- GT 20-1 Высота носовой части 0,79 дюйма
- GT 30-1 Высота носовой части 1,18 дюйма
- GT 40-1 Высота носовой части 1,57 дюйма
Все эти продукты подходят для стержней и труб с наружным диаметром от 0,70″ до 2,55″ и поэтому идеально подходят для:
- Анкеров
- Грунтовые гвозди
- Патрубок малого диаметра
- Скважинные камеры и геофизические инструменты
Для установки этих изделий, изготовленных из высококачественного инженерного пластика Acetal POM, не требуются специальные инструменты.
ПРИМЕЧАНИЕ. Картонные коробки серии GT содержат 100 штук.
4″4 «4″4 «.
| Диаметр от 0,70 до 2,56 дюймов Серия GT (включая GT 20-1, GT 30-1, GT 40-1) | |
| трубы и т. д. диаметром от 0,70 до 2,56 дюймов | |
| OD of Bar, Tipe или Screen и т. Д. | , требуемые для на централизатор |
| 0,70 «до 1,14» | 2 |
| 14 « | 2 |
| 2 | |
| 2 | |
| 2 | |
| 1,81 «до 2,56» | 4 |
| Через 2,56 « | Использование 155 HT Series |
KWIK-GZIP 9008 ® CASICK CASIC
А Модель центратора kwik-ZIP ® доступна для всех диаметров труб, стержней или экранов с наружным диаметром более 0,70 дюйма.
Для серии GT не требуется никакого инструмента для настройки. из следующей таблицы:
| Модель и высота носовой части (дюймы) | Рабочая температура (градусы F) | Рекомендуемый диаметр корпуса (диапазон номинальных диаметров, дюймы) |
| GT 20-1 0,79″ | 176° F | 0.70″ to 2.56″ |
| GT 30-1 1.18″ | 176° F | 0.70″ to 2.56″ |
| GT 40-1 1.57″ | 176° F | 0.70″ to 2.56″ |
kwik-ZIP® 155 and 380 Series
The range of kwik-ZIP® 155 and 380 Series are available in 2 different bow heights:
- 155 HT -D 1,18 «Высота носовой части
- 155 HT-E 2 дюйма Высота носовой части
- 380 HT-D 1,18 дюйма, высота носовой части
- 380 HT-E 2 дюйма, высота носовой части
Серия 155 подходит для стержней и труб с наружным диаметром от 2,28 до 7,09 дюймов.
Серия 380 подходит для труб с наружным диаметром 6,3 дюйма и больше. Оба этих продукта идеально подходят для:
- Гравийные фильтры
- Корпус
- Патрубок
- Насосная установка
Нажмите здесь, чтобы ознакомиться с руководством по выбору и установке серии 155 и 380
Для установки этих изделий, изготовленных из высококачественного инженерного пластика Acetal POM, требуется специальный инструмент для установки.
ПРИМЕЧАНИЕ. Коробки серии 155 содержат 30 единиц, а коробки серии 380 содержат 50 единиц.
| Диаметр от 2,28 до 7,09 дюймов Серия 155 HT (включает 155 HT-D, 155 HT-E) | |
| , диаметром более 2,28 дюйма | |
OD of Bar, Pipe, or Screen, etc. | Units Required per Centralizer |
| 2.28″ to 3.54″ | 2 |
| 3.54″ to 5.12″ | 3 |
| 5,12 «до 7,09» | 4 |
| Сверх 7,09 « | Использование 380 HT Series |
KWIK-ZIP
KWIK-ZIP .
А Модель центратора kwik-ZIP ® доступна для всех диаметров труб, стержней или сит с наружным диаметром более 0,70 дюйма. Для моделей серий 155 и 380 доступен инструмент для настройки, помогающий в правильной установке. Выберите соответствующий kwik-ZIP ® Модель сегмента центратора обсадной колонны для вашего применения из следующей таблицы:
| Модель и высота изгиба (дюймы) | Рабочая температура (градусы F) | Рекомендуется для диаметра обсадной колонны (диапазон номинальных диаметров, дюймы) |
155 HT-D 1. 18″ | 176° F | 2.28″ to 7.09″ |
| 155 HT-E 2″ | 176° F | 2.28″ to 7.09″ |
| Диаметр 6,30″ и больше Серия 380 HT (включает 380 HT-D, 380 HT-E) | |||
| диаметром более 6,30″ | |||
| OD of Bar, Pipe, or Screen, etc. | Units Required per Centralizer | ||
| 6.30″ to 9.05″ | 2 | ||
| 9.45″ to 13.39″ | 3 | ||
| 13,39 «до 18,11» | 4 | ||
| 18,11 «до 22,83» | 5 | ||
| 22,83 «до 27,56» | 22,83 «. Более 31,50 дюйма | См. Руководство по установке | |
Центратор серии 380 HT
kwik-ZIP ® Центратор корпуса Критерии выбора продукта
Модель центратора kwik-ZIP ® доступна для всех диаметров труб, стержней или сеток с наружным диаметром более 0,70 дюйма.
Для моделей серий 155 и 380 доступен инструмент для настройки, помогающий в правильной установке. Выберите соответствующий kwik -ZIP ® Модель сегмента центратора обсадной колонны для вашего применения из таблицы:
| Model and Bow Height (inches) | Service Temperature (degree F) | Recommended for Casing Diameterb(nominal diameter range — inches) |
| 380 HT-D 1.18″ | 176° F | 6.30 » and larger |
| 380 HT-E 2″ | 176° F | 6.30″ and larger |
kwik-ZIP® HD Series
The range of kwik-ZIP® Серия HD (Heavy Duty) доступна с 4 вариантами высоты лука:
- HD 30 — высота носовой части 1,18 дюйма
- HD 50 — высота носовой части 2 дюйма
- HD 75 – высота носовой части 3 дюйма
- HD 100 — высота носовой части 4 дюйма
Все эти продукты подходят для обсадных колонн и труб с наружным диаметром от 4,3 дюйма и выше и поэтому идеально подходят для:
- Горизонтальное и вертикальное применение
- Системы PIP с двойной защитной оболочкой и подземные переходы
- Гравийные фильтры
- Ограничитель крутящего момента
- Обсадные, сетчатые и насосные стояки
- Изготовлен из прочного конструкционного термопластика и рассчитан на температуру 176°F, без металлических деталей
- Специальная конструкция изогнутой пружины позволяет использовать ее на тяжелых трубах
- Изогнутый носовой профиль и низкий коэффициент трения позволяют легко вводить обсадную колонну в скважину
- Сегментная конструкция подходит для всех диаметров труб от DN 4″ и выше, с добавлением дополнительных сегментов по мере увеличения диаметра
- Быстрая сборка на месте
- Сегментная конструкция и упаковка позволяют снизить складские и транспортные расходы
- Встроенные резиновые накладки предотвращают перемещение по трубе
- Подходит для всех материалов труб, включая ПВХ, поли, нержавеющую сталь, стекловолокно, стеклопластик и т. д.
- Для установки требуется только стандартная отвертка, ленты или клеи не нужны
д.Щелкните здесь для выбора серии HD и руководства по установке
ПРИМЕЧАНИЕ. Картонные коробки серии HD содержат 30 штук.
Центраторы StoneAge BJV для очистки труб высокого давления
Используются сменные пластиковые направляющие, которые можно легко заменить. Хорошо работает в отводах, может эффективно очищать трубы диаметром до 12 дюймов (305 мм) и работает со всеми моделями BJV.
| Размер салазок | Диаметр | |
|---|---|---|
| Маленький | 6 дюймов | 150 мм |
| Средний | 8 дюймов | 200 мм |
| Средний/большой | 10 дюймов | 250 мм |
| Большой | 12 дюймов | 300 мм |
Нужна поддержка?
Наши опытные сотрудники доступны с понедельника по пятницу с 8:00 до 17:00 по тихоокеанскому стандартному времени, чтобы ответить на вопросы и дать совет по самым сложным задачам очистки.
Телефон: +1 970 259-2869
Бесплатный номер в США: (866) 795-1586
Мы рекомендуем использовать центраторы из нержавеющей стали при прокладке сложных трубопроводов и удалении скопившегося мусора при сохранении вращения струи.
| Диаметр | 12 или 20 дюймов | 300 мм или 510 мм |
|---|---|---|
| Длина | 20 или 24 дюйма | 510 или 610 мм |
| Масса | 12 или 11 фунтов | 4,5 или 5,0 кг |
Нужна поддержка?
Наши опытные сотрудники доступны с понедельника по пятницу с 8:00 до 17:00 по тихоокеанскому стандартному времени, чтобы ответить на вопросы и дать совет по самым сложным задачам очистки.
Телефон: +1 970 259-2869
Бесплатный номер в США: (866) 795-1586
- БЖ 286
- БЖ 288
Эти центраторы с шестью колесами, предназначенные только для прямых участков трубопровода, имеют регулируемую ножничную алюминиевую раму и прочные пластиковые колеса.
Они совместимы со всей линейкой вращающихся инструментов BJV.
| Размер центратора | Диаметр | Вес |
|---|---|---|
| Маленький | 9–18 дюймов 230–460 мм | 20 фунтов 9 кг |
| Средний | 13–40 дюймов 330–1000 мм | 32 фунта 15 кг |
| Большой | 16–60 дюймов 410–1500 мм | 40 фунтов 18 кг |
Благодаря регулируемым телескопическим стальным ножкам и прочным пластиковым колесам эти восьмиколесные центраторы легко проходят через колена и совместимы со всей линейкой вращающихся инструментов BJV.
| Размер центратора | Диаметр | Вес |
|---|---|---|
| Маленький | 16–21 дюйм 410–530 мм | 12 фунтов 5,5 кг |
| Средний | 22–29 дюймов 560–740 мм | 13 фунтов 5,9 кг |
| Большой | 30–37 дюймов 770–940 мм | 16 фунтов 7,3 кг |
