Гидрострелки с коллектором для отопления DN 20 из нержавеющей стали
Картинка | Название | Цена | Кол-во | Купить |
---|---|---|---|---|

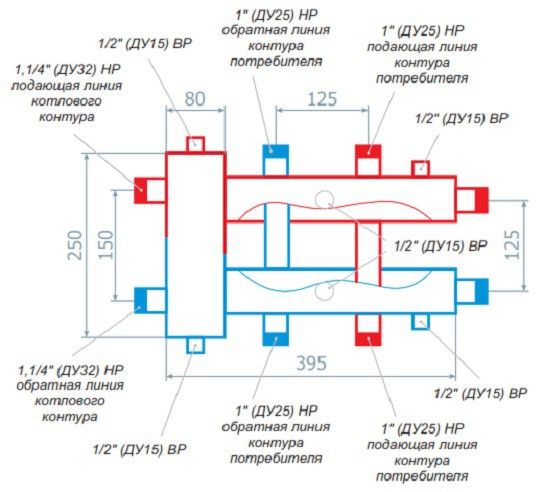

Гидрострелка с коллектором на 3 контура из нержавеющей стали (2 вниз, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 16340 р. | Купить | ||
Гидрострелка с коллектором на 3 контура из нержавеющей стали (1 вниз, 1 вверх, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 15390 р. | Купить | ||
Гидрострелка с коллектором на 3 контура из нержавеющей стали (2 вверх, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 16340 р. | Купить | ||

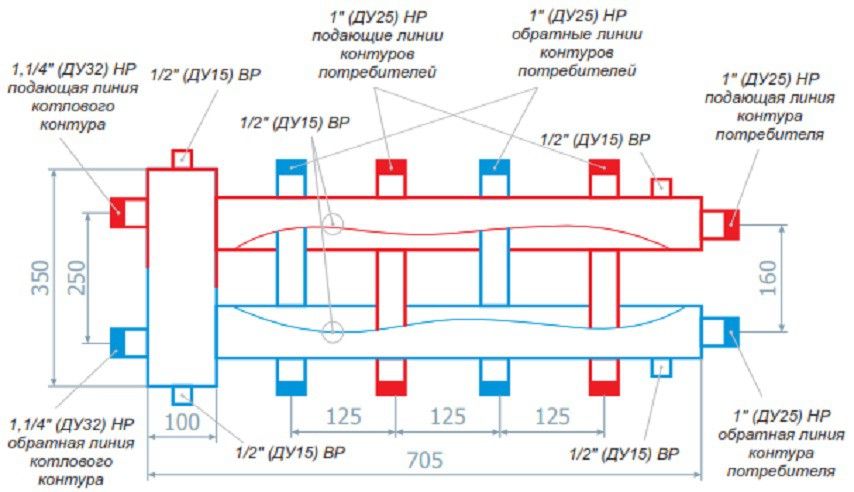

Гидрострелка с коллектором на 4 контура из нержавеющей стали (3 вниз, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 18620 р. | Купить | ||
Гидрострелка с коллектором на 4 контура из нержавеющей стали (3 верх, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 18620 р. | Купить | ||
Гидрострелка с коллектором на 5 контуров из нержавеющей стали (4 вниз, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 21280 р.![]() | Купить | ||
Гидрострелка с коллектором на 5 контуров из нержавеющей стали (2 вниз, 2 вверх, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 19665 р. | Купить | ||
Гидрострелка с коллектором на 5 контуров из нержавеющей стали (4 вверх, 1 боковой) вход 1″, выходы 3/4″, до 60 кВт | Цена: 21280 р. | Купить |
Коллекторы отопления «компакт» с гидрострелкой из нержавеющей стали предназначены для балансировки системы отопления в многоконтурной обвязке. Установка производится с котлами различных видов: твердотопливные, газовые, электрические, чугунные. Отличительной особенностью компактных отопительных коллекторов является уменьшенное расстояние между патрубками (90 миллиметров), за счёт цена готового изделия снижается, также меняются и габаритные размеры. Например, длина классического коллектора на 3 контура до 60 кВт составляет 375 мм, компактная версия короче — всего 320 мм. Это позволяет производить монтаж в ограниченных пространствах. Такой коллектор станет хорошим страховщиком котла в малой котельной частного дома.
Три главных преимущества компактных коллекторов отопления
1. Материал. Нержавеющая сталь обладает повышенной прочностью, не окисляется и сохраняет безупречные характеристики на протяжении всего периода эксплуатации.
2. Форма. Коллектор, совмещённый с гидрострелкой функционален, так как выполняет более обширный круг задач. Соосная схема расположения контуров обеспечивает рациональное распределение теплоносителя.
3. Содержание. Стальной профиль толщиной три миллиметра проходит раскройку и механическую обработку, гарантируя прочность и долговечность. Встроенный сепаратор способствует лучшему удалению технической грязи, примесей и воздуха.
У нас вы можете заказать и купить компактный коллектор из нержавейки по цене производителя в Екатеринбурге. Мы являемся официальным представителем компании Гидрусс в Уральском регионе. Все продукция марки Gidruss поставляется в комплекте с техническим паспортом, в котором имеется гарантийная отметка производителя.
Узнать наличие, сроки поставки и другую информацию, касающуюся ассортимента, можно узнать по указанным телефонам. Также вы можете отправить запрос на электронную почту. Как только менеджер его прочитает, вы получите уведомление на почту или звонок от специалиста. Доставка коллектора отопления осуществляется транспортной компанией, выбранной клиентом или рекомендованной менеджером. Средний срок поставки составляет 2-3 дня с момента передачи на терминал перевозчика.
В каких случаях в котельной нужен коллектор отопления
Покупка коллектора отопления оправдана в том случае, если система отопления вашего дома рассчитана минимум на трех потребителей. Как правило, в стандартных двухэтажных коттеджах есть бойлерная, теплый пол, радиаторы, вентиляция. Это и есть потребители, которые нуждаются в теплоносителе. Но сначала рабочую жидкость необходимо разделить, очистить и, если нужно, сделать подмес. Коллектор отопления в сборе с автоматикой сделает все перечисленное максимально качественно.
Гидравлическая стрелка выполняет функцию разделителя, смесителя и сепаратора-отстойника. Вода от котла идёт очень горячей, обратно возвращается холодной, что для котельной обвязки чревато проблемами. Гидроразделитель разводит потоки по контурам, попутно они освобождается от примесей и пузырьков воздуха. Дальше вода уходит по контурам гребенок. Благодаря конструкции, предусматривающей подающий и обратный контура, носитель циркулирует по выделенным линиям, не сообщаясь с другими. В результате каждый потребитель забирает жидкости определенной температуры.

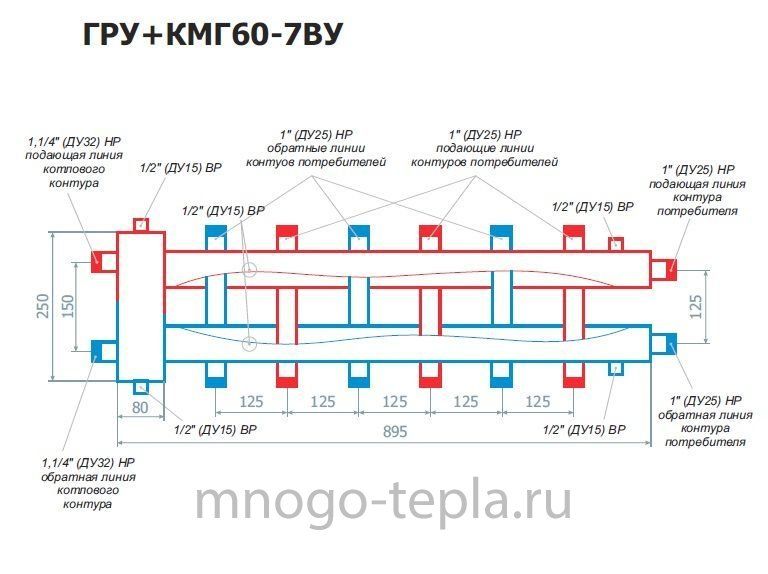

Комбинированная конструкция состоит из гидравлической стрелки и распределительных гребенок. Такая комбинация наиболее предпочтительна как с точки зрения обслуживания, так и монтажа. Фирменные кронштейны типа K.UF разработаны специально для быстрого и удобного монтажа. Регулируемый вылет позволяет производить сборку по индивидуальным параметрам, не опасаясь за целостность стен.
Гидрострелки (гидравлические разделители), коллекторы со встроенной гидрострелкой
Euro €USD $РФ руб
Москва, 3-й Нижнелихоборский проезд 1А, стр. 6
+7(495) 369-17-94
КОРЗИНА
Корзина пуста
MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT
Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.
Преимущества использования
Нужна ли гидрострелка?
Принцип работы гидрострелки
Расчет гидрострелки
Как изготовить гидрострелку?
Гидравлические коллекторы
Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.
Для начала давайте определимся — а для чего вообще нужна гидрострелка?
- Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления.
Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
- Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д. - Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.
Преимущества использования гидрострелок
Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.
Нужна ли гидрострелка или нет в конкретном случае?
Система без гидравлического разделителя
Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.
- Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
- Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
- Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
- Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
- Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.
- Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.
Система с использованием гидравлического разделителя
Принцип работы гидрострелки (гидравлического разделителя)
рисунок 1
Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2, движение теплоносителя в гидрострелке происходит снизу вверх.
Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.
Расчет гидрострелки
Чтобы вычислить диаметр гидрострелки, необходимо знать:
- Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
- Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
- Максимальную вертикальную скорость теплоносителя в гидрострелке.
При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:
- дать возможность осесть взвешенным частицам песка, шлама и др.
- чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
- уменьшить гидравлическое сопротивление в гидрострелке.
- выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.
Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.
Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)
Формула расчета диаметра гидрострелки (вариант 1) D — внутренний диаметр гидрострелки (в метрах) Q — расход воды (м3/сек) V — скорость потока теплоносителя (м/сек) | |
Формула расчета диаметра гидрострелки (вариант 2) D — внутренний диаметр гидрострелки (в миллиметрах) Q — расход воды (м3/час) V — скорость потока теплоносителя (м/сек) |
Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м3/сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м3/час: 80 : 1000 : 60 = 0,001333 м3/сек = 0,00133 х 3600 м3/час = 4,7988 м3/час
D = 18,811 х √(4,7988:0,1) = 130 мм.
Как изготовить гидрострелку самому?
А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.
Гидравлические коллекторы (котловые коллекторы)
Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является
Для чего нужен котловой коллектор?
Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т.

Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
принцип работы, назначение и расчеты
Спроектировать собственную систему отопления далеко не просто. Даже если это «планируют» установщики, нужно знать о многих нюансах. Во-первых, следить за их работой, во-вторых, оценивать необходимость и целесообразность их предложений. Например, в последние годы сильно популяризировалась водяная пушка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В одних случаях это очень полезно, в других можно легко обойтись и без него.
Содержание статьи
- 1 Что такое гидравлическая стрела и где она устанавливается
- 2 Назначение и принцип работы
- 2.
1 Режимы работы
- 2.2 Когда нужен водяной пистолет
- 2.3 Когда можно ставить
- 2.
- 3 Как подобрать параметры
- 3.1 По максимальному расходу теплоносителя
- 3.2 По максимальной мощности котла
- 3.3 Как найти длину гидрострелки
- 4 Купить или сделать самому?
Что такое гидравлическая стрела и где она устанавливается
Правильное название этого устройства — гидрострелка или гидросепаратор. Представляет собой кусок круглой или квадратной трубы со сварными трубами. Внутри обычно ничего нет. В некоторых случаях может быть две сетки. Один (вверху) для лучшего «сброса» пузырьков воздуха, второй (внизу) для отфильтровывания примесей.

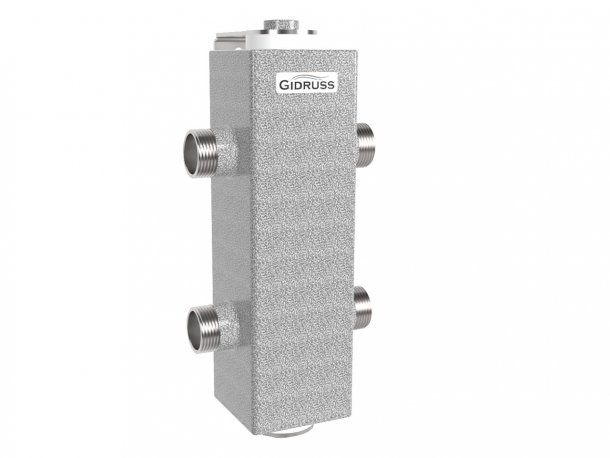

Образцы гидравлических стрелков промышленного производства
В системе отопления между котлом и потребителями — контурами отопления ставится гидравлическая стрела. Он может располагаться как горизонтально, так и вертикально. Чаще их размещают вертикально. При такой компоновке в верхней части устанавливается автоматический воздухоотводчик, а в нижней — запорный вентиль. Часть воды с скопившейся грязью периодически сливают через кран.
Где устанавливается гидроразделитель в системе отопления
То есть получается, что вертикально поставленный гидроразделитель одновременно со своими основными функциями удаляет воздух и дает возможность удалять шлам.
Назначение и принцип работы
Водяной пистолет необходим для разветвленных систем, в которых установлено несколько насосов. Он обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Поэтому это устройство еще называют — гидросепаратор или гидросепаратор.
Схематическое изображение гидравлической стрелки и ее места в системе отопления
Гидрострелка устанавливается, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторы, водяной теплый пол, бойлер косвенного нагрева). Для корректной работы их производительность подобрана так, чтобы насос котла мог прокачать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.
Зачем мне водяной пистолет для отопления? Возьмем пример. В системе отопления с несколькими насосами они часто имеют разную производительность. Часто бывает, что один насос в разы мощнее. Все насосы должны быть установлены рядом – в блоке коллектора, где они соединены гидравлически. При включении мощного насоса на полную мощность все остальные контуры остаются без теплоносителя. Это происходит все время. Во избежание подобных ситуаций в систему отопления устанавливают гидравлическую стрелку. Второй способ – разнести насосы на большое расстояние.
Режимы работы
Теоретически возможны три режима работы системы отопления с гидрострелкой. Они показаны на рисунке ниже. Первый – когда насос котла перекачивает ровно столько теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, которая очень редко встречается в реальной жизни. Объясним почему. Современное отопление регулирует работу в зависимости от температуры теплоносителя или температуры в помещении. Представьте, что все идеально рассчитано, вентили включены и после регулировки достигнуто равенство. Но через некоторое время изменятся параметры котла или одного из контуров отопления. Оборудование подстроится под ситуацию, и равенство производительности будет нарушено. Так что этот режим может длиться несколько минут (а то и меньше).
Возможные режимы работы системы отопления с гидроразделителем
Второй режим работы гидрострелки — когда расход контуров отопления больше мощности насоса котла (средний рисунок). Такая ситуация опасна для системы и ее нельзя допускать. Возможно при неправильном подборе насосов. Скорее насос котла имеет слишком малую производительность. В этом случае для обеспечения необходимого расхода теплоноситель из обратки будет подаваться в контуры вместе с нагретым теплоносителем из котла. То есть на выходе из котла, например, 80°С, в контуре после добавления холодной воды, например, 65°С (фактическая температура зависит от дефицита расхода). Пройдя через отопительные приборы, температура теплоносителя падает на 20-25°С. То есть температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°С. Если сравнивать с выходной — 80°С, то дельта температур слишком большая для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.
Третий режим работы, когда насос котла подает подогретого теплоносителя больше, чем требуется отопительным контурам (правый рисунок). При этом часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя повышается, он работает в щадящем режиме. Это нормальный режим работы системы отопления с гидравлической стрелкой.
Когда нужна водяная пушка
Водяная пушка для отопления нужна 100% если в системе будет несколько котлов работающих в каскаде. Более того, они должны работать одновременно (по крайней мере, большую часть времени). Здесь для корректной работы лучшим выходом является гидроразделитель.
При наличии двух одновременно работающих котлов (в каскаде) гидрострелка лучший вариант
Еще водяная пушка для отопления может быть полезна для котлов с чугунным теплообменником. В баке гидроразделителя постоянно смешивается теплая и холодная вода. Это уменьшает дельту температур на выходе и входе в котел. Для чугунного теплообменника это благо. А вот байпас с трехходовым регулируемым клапаном справится с той же задачей и будет стоить намного дешевле. Так что даже для чугунных котлов в небольших системах отопления, при примерно одинаковом расходе вполне можно обойтись без подключения гидрострелки.
Когда можно будет поставить
Если в системе отопления один насос — на котле, то гидрострелка вообще не нужна. Можно обойтись и без, если на контуры установить один или два насоса. Такую систему можно сбалансировать с помощью регулирующих клапанов. Когда установка гидрострелки оправдана? При наличии таких условий:
- Имеется три и более контура, все очень разной мощности (требуется разный объем контура, разные температуры).
В этом случае даже при идеально точном подборе насосов и расчете параметров существует вероятность нестабильной работы системы. Например, часто встречается ситуация, когда радиаторы остывают при включении насоса теплого пола. В этом случае необходимо гидравлическое отключение насосов и поэтому устанавливается гидравлическая стрела.
- Помимо радиаторов есть водяной теплый пол, который обогревает большие площади. Да, его можно подключить через коллектор и смесительный узел, но он может заставить насос котла работать в экстремальном режиме. Если у вас часто горят насосы отопления, скорее всего, вам необходимо установить гидравлическую стрелку.
- В системе среднего или большого объема (с двумя и более насосами) вы собираетесь устанавливать аппаратуру автоматического регулирования — по температуре теплоносителя или по температуре воздуха. При этом регулировать систему вручную (кранами) вы не хотите/не можете.
Пример системы отопления с гидравлической стрелкой
В первом случае скорее всего нужен гидроразрыв, во втором следует подумать об его установке. Зачем просто думать? Потому что это большие расходы. И дело не только в стоимости гидравлической стрелы. Стоит около 300 долларов. Придется установить дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при малой системе можно обойтись и без гидрострелки), а также блок управления скоростью насосов, так как через котел управлять ими нельзя. Вместе с оплатой установки оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно много.
Зачем тогда установлено это оборудование? Так как с гидравлической стрелкой отопление работает стабильнее, не требуется постоянной регулировки расхода теплоносителя в контурах. Если спросить у владельцев дач, отопление которых производится без гидроразделителя, то они скажут, что часто приходится перенастраивать систему – крутить вентили, регулируя потоки теплоносителя в контурах. Это характерно, если используются разные нагревательные элементы. Например, на первом этаже теплые полы, на двух этажах радиаторы, отапливаемые подсобные помещения, в которых должна поддерживаться минимальная температура (гараж, например). Если у вас предполагается примерно такая же система, и перспектива «тюнинга» вас не устраивает, можно поставить гидравлическую стрелку на обогрев. Если он присутствует, то в каждый контур поступает столько теплоносителя, сколько требуется в данный момент и никак не зависит от параметров работы ряда насосов других контуров.
Как подобрать параметры
Гидроразделитель выбирается с учетом максимально возможного расхода теплоносителя. Дело в том, что при большой скорости движения жидкости по трубам она начинает шуметь. Чтобы избежать этого эффекта, максимальная скорость принимается равной 0,2 м/с.
Параметры, необходимые для гидравлического разделителя
По максимальному расходу теплоносителя
Для расчета диаметра гидрострелки данным методом необходимо знать только максимальный расход теплоносителя, который возможен в системе и диаметр форсунок. С трубами все просто – вы знаете, из какой трубы будете делать разводку. Мы знаем максимальный расход, который может обеспечить котел (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход по всем контурам суммируется и сравнивается с мощностью насоса котла. В формулу расчета объема гидрострелки подставлено большое значение.
Формула для расчета диаметра гидравлического коллектора системы отопления в зависимости от максимального расхода теплоносителя
Приведем пример. Пусть максимальный расход в системе 7,6 м3/ч. Допустимая максимальная скорость принята стандартной – 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9*√7,6/0,2=18,9*√38=18,9*6,16=116,424 мм. Если округлить, то получим, что диаметр гидрострелки должен быть 116 мм.
По максимальной мощности котла
Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но вы можете ей доверять. Вам понадобится мощность котла и разница температур теплоносителя в подающем и обратном трубопроводах.
Расчет гидравлической стрелки по мощности котла
Расчет тоже простой. Пусть максимальная мощность котла 50 кВт, дельта температур 10°С, диаметры труб одинаковые — 6,3 см. Подставив цифры, получим — 18,9* √ 50/0,2 * 10 = 18,9 * √ 25 = 18,9 * 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.
Как узнать длину гидравлической стрелы
Мы определились с диаметром гидрораспределителя для отопления, но нужно знать и длину. Его подбирают в зависимости от диаметра соединяемых труб. Гидравлические стрелки для отопления бывают двух видов – с кранами, расположенными друг напротив друга, и с чередующимися патрубками (расположенными со смещением относительно друг друга).
Определить длину гидравлической стрелы из круглой трубы
Длину в этом случае рассчитать легко — в первом случае она равна 12d, во втором — 13d. Для средних систем диаметр можно подобрать в зависимости от патрубков – 3*d. Как видите, ничего сложного. Вы можете рассчитать его самостоятельно.
Купить или сделать самому?
Как говорили, готовая гидравлическая пушка для отопления стоит немало — 200-300$ в зависимости от производителя. Для снижения затрат возникает естественное желание сделать это своими руками. Если вы умеете готовить, не проблема — вы купили материалы и сделали это. Но при этом необходимо учитывать следующие моменты:
- Резьба на захватах должна быть хорошо нарезанной и симметричной.
- Стенки отводов одинаковой толщины.
Качество самоделки может быть не очень хорошим
Вроде очевидные вещи. Но вы удивитесь, насколько сложно найти четыре нормальных ракеля с нормально сделанными нитками. Далее все сварные швы должны быть качественными – система будет работать под давлением. Отводы привариваются строго перпендикулярно поверхности, на необходимом расстоянии. В общем, это непростая задача.
Если сами пользоваться сварочным аппаратом не умеете, то придется искать мастера. Найти его совсем не просто: либо за услуги просят дорого, либо качество работы, мягко говоря, «не очень». В общем, купить гидрострелку решаются многие, несмотря на немалую стоимость. Тем более, что в последнее время у отечественных производителей дела обстоят не хуже, а гораздо дешевле.
