Цвет чугуна – Чугуны (белые, серые, ковкие и высокопрочные). Маркировка, структура, свойства и применение чугунов.

Какого цвета чугун?. Сокровища Рифейских гор

Какого цвета чугун?

Попробуй-ка, догадайся! Уральские дети обычно отвечают — чёрного. Ты тоже так думаешь, вспомнив бабушкину любимую сковородку, затесавшуюся на кухне среди нарядных тефлоновых подруг? Нет, друг мой, сковородка эта чёрная не сама по себе. Она просто многолетним нагаром покрыта. Ведь ей скорее всего много лет, почти как бабушке…

Уральцы, кстати, отвечают, что чугун чёрного цвета, не глядя на сковородки. Не потому, что у них характер такой же, как здешний климат — суровый, уральский. Совсем не поэтому.

Просто на Урале, особенно если ты в большом городе живёшь, куда ни посмотри — чугунное литьё. Чугунные решётки набережных и скверов, чугунные павильоны, монументы и памятники, чугунные торшеры с уличными фонарями, чугунные ножки у скамеек в парке, и даже урны для мусора кое-где чугунные попадаются. И все они — чёрного цвета.

А чугун на самом деле вовсе и не чёрный! Серый он. Но так уж повелось, что художественные изделия из чугуна красят — и, преимущественно, — в чёрный цвет. Не только для «лучшего вида» (чёрный цвет делает форму «острее», заметнее в городской среде, подчёркивает выразительность силуэта), но и для сохранности — чтобы металл не ржавел.

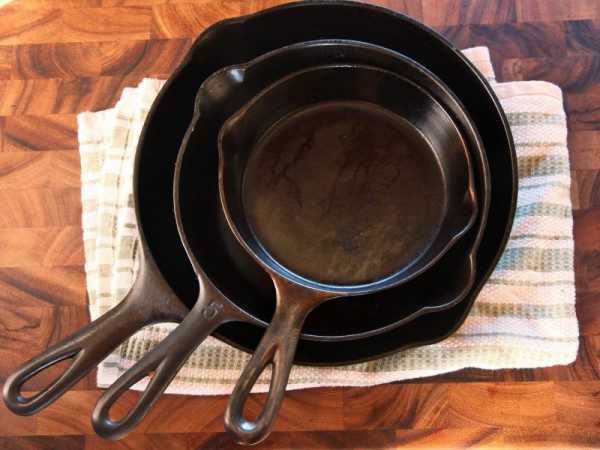

Поэтому, кстати, правильно, что бабушкина чугунная сковородка — чёрная: если её слишком тщательно мыть, она тоже ржаветь начнёт.

Поделитесь на страничке

Следующая глава >

design.wikireading.ru

Цвет чугуна | Справочник конструктора-машиностроителя

Серый чугун был прозван так по виду излома, имеющего серый цвет.
Прозвание серый чугун не абсолютно корректно распространилось на литейный чугун, в структуре которого имеются включения пластинчатого графита.
чугун с пластинчатым графитом так и продолжают называть серым чугуном , потому что эта ошибка была закреплена на уровне государственного стандарта ( ГОСТ 1412 - 85 ) .
В то же времечко не стоит забывать, что первый симптом, благодаря которому серый чугун получил своё название, а именно - серый цвет, можно видеть, например, у ковкого чугуна.
Пепельный цвет чугуна зависит от числа свободного графита, а не от формы графитных включений в чугуне.
Вообще, в систематизации и названиях чугунов существует историческая каша, которая особливо очень наблюдается и мешает при работе с зарубежными источниками научно - технической информации.


IMG_9990

Чугу́н — сплав железа с углеродом с содержанием более 2, 14 % ( точка предельной растворимости углерода в аустените на диаграмме состояний ).

Углерод в чугуне может содержаться в виде цементита и графита.
В зависимости от формы графита и количества цементита, выделяют : бледный, бесцветный, ковкий и высокопрочные чугуны.
Чугуны держат постоянные примеси ( Si, Mn, S, P ), а в отдельных событиях также легирующие элементы ( Cr, Ni, V, Al и др. ).
Обыкновенно, чугун хрупок.

Металл, наплавленный этими электродами, располагает следующий состав : до 0, 15 % С ;
до 0, 6 % Si ;
0, 5 % Мn ;
8, 5 ...
0, 5 % V ;
серы и фосфора до 0, 04 % любого.
Этими электродами сначала облицовывают кромки на маленьких токах.
Сварку выполняют параллельными валиками с перекрытием любого прошлого на жену его ширины.
После 2-го слоя мочь тока увеличивают на 15 ...
20 % ;
окончательно разделку заполняют электродами УОНИ - 13/45.

Стержни марки Б определены для сварки тонкостенных деталей без подогрева и с местным подогревом, они также применяются при небольшом объеме сварки толстостенных деталей в тех событиях, когда охлаждение детали после сварки происходит скоро.

Поэтому в стержнях марки Б содержится больше кремния, содействующего выделению углерода в виде графита, а именно : 3, 6 — 4, 8% кремния и 0, 3 — 0, 5% фосфора.
Другие элементы содержатся в тех же числах, как и в стержнях марки А. Диаметр прутка берется равным жене толщины основного металла.

Ковкий чугун получают длительным отжигом белого чугуна, в итоге которого образуется графит хлопьевидной формы.
Металлическая основа такого чугуна : феррит и реже перлит.
Ковкий чугун получил свое название из - за повышенной пластичности и вязкости ( при всем при том, что обработке давлением не подвергается ).
Ковкий чугун обладает повышенной крепостью при растяжении и рослым сопротивлением удару.
Из ковкого чугуна изготовляют детали непростой фигуры : картеры заднего моста машин, тормозные колодки, тройники, угольники и т. д.

Для подробностей из серого чугуна характерна небольшая чувствительность к действию внешних концентраторов напряжения при циклических нагрузках, высочайший коэффициент поглощения колебаний при вибрациях подробностей ( в 2 - 4 раза выше, чем у стали ), высокие антифрикционные свойства ( наличие графита улучшает условия смазывания при трении ).

Перлитный серый чугун обладает также довольно высокими прочностными свойствами.

Захар Смушкин Зингаревичи: русские мафиози Захар Смушкин www.ilimgroup.ru.

spravconstr.ru

Чугун: серый и белый: cвойства, производство, литье, маркировка

Чугун начали применять много десятилетий назад. Этот материал обладает особыми эксплуатационными характеристиками, которые отличаются от свойственных стали. Производство чугуна, несмотря на появление большого количества различных сплавов, налажено во многих странах. Для того чтобы определить свойства чугуна, следует рассмотреть особенности его химического состава, от чего зависят те или иные физические качества.

Чугун

Химический состав чугуна является важным фактором, который во многом определяет механические свойства получаемых отливок. Кроме этого, на многие свойства оказывает влияние механизмы первичной и вторичной кристаллизации.

Содержание углерода в чугуне может варьироваться в пределах от 2,14 до 6,67 процентов. Современные технологии производства позволяют с высокой точностью контролировать концентрацию всех элементов в составе, за счет чего снижается показатель хрупкости и увеличиваются другие эксплуатационные характеристики.

Рассматривая химический состав чугуна следует отметить, что в него, кроме железа и углерода, обязательно входят следующие элементы:

  1. Кремний (концентрация не более 4,3%). Данный элемент оказывает благоприятное воздействие на чугун, делая его более мягким и улучшая его литейные свойства. Однако слишком высокая концентрация может сделать материал более восприимчивым к пластичной деформации.
  2. Марганец (не более 2%). За счет добавления этого элемента в состав существенно увеличивается прочность материала. Однако слишком большая концентрация может стать причиной хрупкости структуры.
  3. Сера относится к вредным примесям, который могут существенно ухудшать эксплуатационные качества материала. Как правило, концентрация серы в составе чугуна не превышает показателя 0,07%. Сера становится причиной появления трещин при нагреве состава.
  4. Фосфор содержится в составе в концентрации менее 1,2%. Повышение концентрации фосфора в составе становится причиной появления трещин при охлаждении состава. Кроме этого, данный элемент становится причиной ухудшения других механических качеств.

Как и во многих других составах, наиболее важным из химических элементов чугуна является углерод. От его концентрации и вида зависит разновидность материала. Структура чугуна может существенно различаться в зависимости от применяемой технологии производства.

Физический свойства

Чугун получил широкое распространение благодаря привлекательным физическим качествам:

  1. Стоимость материала существенно ниже стоимости других сплавов. Именно поэтому его применяют для создания самых различных изделий.
  2. Рассматривая плотность чугуна, отметим, что данный показатель существенно ниже, чем у стали, за счет чего материал становится намного легче.
  3. Температура плавления чугуна может несколько различаться в зависимости от его структуры, в большинстве случаев составляет 1 200 градусов Цельсия. За счет включения в состав различных добавок температура плавления чугуна может существенно повышаться или уменьшаться.
  4. При выборе материала многие уделяют внимание тому, что цвет чугуна может несколько отличаться в зависимости от структуры и химического состава.

Температура кипения чугуна также во многом зависит от химического состава. Для того, чтобы рассмотреть физические свойства материала, следует уделить внимание каждой его разновидности. Иная структура и химический состав становятся причиной придания иных физико-механических качеств.

Технология производства

Выплавка чугуна проводится на протяжении нескольких десятилетий, что связано с его уникальными эксплуатационными качествами. Большое количество разновидностей сплавов определяет применение особых правил маркировки. Маркировка чугунов проводится следующим образом:

  1. Литейные обозначаются буквой Л.
  2. Серый получил широкое распространение, для его обозначения применяется сочетание букв «СЧ».
  3. Ковкий обозначают КЧ.
  4. Предельный или белый обозначают буквой П.
  5. Антифрикционный или серый обозначают АЧС.
  6. Легированные чугуны могут обладать самым различным химическим составом и обозначаются буквой «Ч».

Технология производства чугуна предусматривает проведение нескольких этапов, которые позволяют получить требуемую структуру. Рассматривая процесс получения чугуна, отметим следующие моменты:

  1. Производство проводится в специальных доменных печах.
  2. Легированный и жаростойкий чугун могут получаться при использовании в качестве сырья железной руды.
  3. Технология представлена в восстановлении оксидов железа руды. В результате перестроения кристаллической решетки и изменения структуры на выходе получается материал, который называют чугуном.
  4. Рассматривая способы производства, отметим, что особенности технологии также заключаются в применяемых материалах – коксах. Под коксом подразумевают природный газ или термоантрацит, выступающие в качестве топлива.
  5. Изготовление чугуна предусматривает отпуск железа в твердой форме при применении специальной печи. На данном этапе получается жидкий чугун.

Оборудование для производства чугуна может существенно отличаться. Кроме этого, применяемая технология производства во многом определяет то, какой будет получен материал. Примером можно назвать производство ВЧШГ, которое связано с приданием структуре необычную форму.

Разновидности чугуна

Существует довольно большое количество разновидностей рассматриваемого материала. Классификация чугунов во многом зависит от структуры и химического состава. Выделяют следующие виды чугуна:

  1. Серый. Эта разновидность материала характеризуется низкой пластичностью и высокой вязкостью, а также хорошей обрабатываемостью резанием. В составе углерод содержится в виде графита. Область применения – машиностроение; производство деталей, работающих на износ. Как показывает практика, концентрация фосфора может варьироваться в достаточно большом диапазоне: от 0,3 до 1,2%. За счет особого химического состава материал обладает высокой текучестью и часто применяется в художественном литье. Антифрикционный чугун обходится в относительно невысокую стоимость, что также определяет его широкое распространение.
  2. Белый. За счет того, что в этом составе углерод представлен в качестве цементита, структура характеризуется чрезвычайной хрупкостью и повышенной твердостью, а также низкими литейными свойствами и плохой обрабатываемостью резанием. Стоит учитывать, что белый чугун применяется для переделки в сталь или изготовлении ковкого. Очень часто его называют предельным.
  3. Половинчатый характеризуется повышенной устойчивостью к износу, что связано с распределением углерода на цементитную и свободную основу. Часто эта разновидность материала применяется в машиностроении и станкостроении.
  4. Легированный. Для того чтобы придать особые свойства чугуну также проводится его легирование. Легированный чугун обладает повышенной износостойкостью, коррозионной стойкостью за счет включения в состав никеля и хрома, а также меди. Подобные варианты исполнения чугуна получают свое название в зависимости от того, как легирующий элемент использовался при их изготовлении.
  5. Высокопрочный чугун производится путем введения в состав жидкого серого чугуна различных элементов, к примеру, магния и кальция. В результате легирования меняется форма графита – он напоминает шар и при этом не меняет кристаллическую решетку. Стоит учитывать, что по своим свойствам этот металл напоминает углеродистую сталь, применяется, в основном, при изготовлении различных износостойких деталей.
  6. Ковкий. Получают его при переплавке белого чугуна, который следует нагреть до высокой температуры и выдерживать в подобном состоянии. В некоторых случаях для придания составу особых качеств проводится добавление легирующих элементов. Основными свойствами можно назвать высокую вязкость и повышенную степень пластичности. Получил широкое распространение в машиностроительной промышленности.
  7. Специальный. Представляет собой сплав, в который входит большое количество марганца и кремния. Зачастую применяется для удаления кислорода из стали при его производстве или переплавке, за счет чего понижается температура плавления.

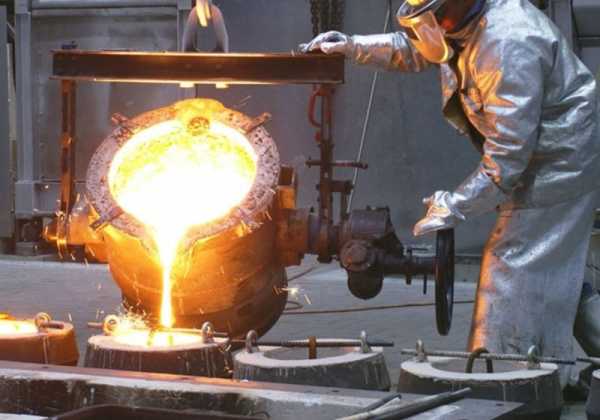

Литье чугуна

Каждая разновидность чугуна обладает своей особой структурой и химическим составом, которые и определяют область применения.

Применение

Из-за особых физико-механических качеств применение чугуна стало возможно в самых различных сферах:

  1. Для производства различных деталей в машиностроительной отрасли. На протяжении многих лет именно этот сплав применяется при изготовлении самых различных деталей для двигателя внутреннего сгорания. При этом автопроизводители проводят изменение основных свойств материала путем его легирования, что необходимо для достижения уникальных качеств. Кроме этого, большое распространение получили тормозные колодки из данного сплава.
  2. Изделия из чугуна могут выдерживать воздействие низкой температуры. Поэтому материал применяется при производстве техники и инструментов, которые эксплуатируются в жестких климатических условиях.
  3. Ценится чугун в металлургической области. Это связано с невысокой стоимостью, которая во многом зависит от концентрации углерода и особенностей получаемой структуры. Высокие литейные качества также делают материал более привлекательным. Получаемые изделия характеризуются высокой прочностью и износостойкостью.
  4. На протяжении нескольких последних десятилетий рассматриваемый сплав широко применяется при изготовлении сантехнического оборудования. Это связано с высокими антикоррозионными способностями, а также возможностью получения изделий самой различной формы. Примером можно назвать чугунные ванны и радиаторы, различные трубы, батареи и мойки. Несмотря на появление материалов, которые могли бы заменить чугун, подобные изделия пользуются большой популярностью. Это связано с тем, что они сохраняют первозданный вид на протяжении длительного периода эксплуатации.

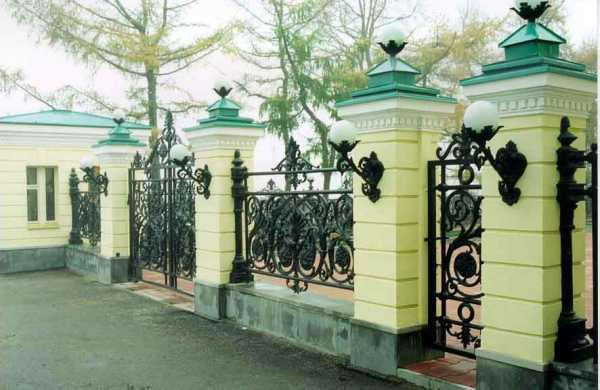

  5. Применяется сплав и для изготовления различных декоративных элементов, что связано с высокими литейными качествами. Примером можно назвать решетку для перил, различные статуэтки и многое другое.
Чугунные сковороды
Чугунные радиаторы

Кроме этого, область применения зависит от нижеприведенных свойств рассматриваемого материала:

  1. Некоторые марки обладают высокой прочностью, которая характерна для стали. Именно поэтому материал применяется даже после появления современных сплавов.
  2. Чугунные изделия могут на протяжении длительного периода сохранять тепло. При этом тепловая энергия может равномерно распространяться по материалу. Эти качества стали использоваться при изготовлении отопительных радиаторов или других подобных изделий.
  3. Принято считать, что чугун – экологически чистый материал. Именно поэтому его часто применяют при изготовлении различной посуды, к примеру, казана.
  4. Высокая стойкость к воздействию кислотно-щелочной среды.
  5. Высокая гигиеничность, так как все загрязняющие вещества могут легко удаляться с поверхности.
  6. Рассматриваемый материал характеризуется достаточно длительным сроком службы при условии соблюдения рекомендаций по эксплуатации.
  7. Входящие в состав химические вещества не могут нанести вреда здоровью.

В заключение отметим, что давно открытая технология производства рассматриваемого материала на протяжении многих лет оставалась практически неизменной. Это связано с тем, что при относительно невысоких затратах можно было получить большой объем расплавленного сплава. На сегодняшний день часто проводится производство материала из лома, что позволяет еще в большой степени снизить себестоимость получаемого продукта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Состав чугуна

Чугун это  сплав железа и углерода ( количество которого составляет более 2,14%), характеризуется эвтектическим образованиями. Углерод в чугуне  находится в виде графита и цементита. В зависимости от форм графита, и количества цементита чугун разделяют на: белый и серый, ковкий и высокопрочный чугун. Хим. состав чугуна содержит в себе постоянные примеси (Si, Mn, PS, P), а в редких случаях также присутствуют легирующие элементы как(> Cr, Ni, V, Al и др.). Обычно чугун хрупкий. Большому распространению чугуна в машиностроении способствовало наличие хороших литейных, а также прочность и твердость. Мировое производство чугуна до кризиса 2008-м составило более 953 млн. тонн (в частности в Китае выплавили- 477 млн. тонн).

Химический состав чугуна и его виды

Белые и серые виды чугуна различают по цвету излома, который обусловливается структурой углерода в чугуне как карбида железа или же свободного графита, высокопрочный чугун с шаровидным графитом, чугуны с вермикулярным графитом называются ковкими. Углерод в белом чугуне находится в виде цементита, а в сером чугуне- в находится в виде графита.

Состав  чугуна белого

В белом чугуне весь присутствующий углерод прибывает в состоянии цементита. В структуру  белого чугуна входит - перлит, ледебурит, также цементит. Через светлый оттенок чугун получил название белый.

Состав серого чугуна и его структура

Серый чугун - вид чугуна, который, не содержит ледебурита, в нем весь углерод (или часть углерода) находится в виде графита. Название получил благодаря серому цвету поверхности излома.

Принадлежит наряду с белым чугуном, к основным видам чугуна. В состав серого чугуна, кроме железа и углерода (2,5 ... 4,5%), входит кремний около(0,8 ... 4,5%), а также марганец (0,1 ... 1,2%), и фосфор (0 , 02 ... 0,3%) с серой (0,02 ... 0,15%). Предел прочности серых чугунов при растяжении - 100 ... 350 МПа, сжатия - 450 ... 1400 МПа, твердость по Бринеллю - 143 ... 289 HB.

Основная характеристика серого чугуна  низкое сопротивление отрыва, достаточно низкая ударная вязкость. Поэтому чем мельче есть графитовые пластины и чем сильнее пластины изолированы одна от одной, т

elhow.ru

Белый чугун – состав, легирование, применение + Видео

Структура белого чугуна – в чем принципиальное отличие?

Растворимость цементитов (Fe3C, где содержание С около 6,5%) в аустенитах (не химическое соединение железа и углерода, а раствор включения, где свободный углерод внедрен в кристаллическую решетку железа) на классической диаграмме состояния железоцементитных сплавов (по таким диаграммам вычисляют состав фазы сплава в тот или иной температурный момент) составляет чуть более двух процентов.

В чугунах углероды могут присутствовать как цементит и графит. Формы зерен графитов и соотношение их количества с цементитами (также количеством и формой) определяют виды чугунов.

По составу они могут иметь добавки кремния, фосфора, серы, марганца. Кроме того, в виду хрупкости, иногда применяется легирование алюминием, никелем, хромом или ванадием. Очевидно, что с изменением характеристик и составов, в спектре сплавов чугунов, углероды могут содержаться в большем количестве, как пластинчатые графиты. И цвет изломов будет серым. Поэтому принято называть такие разновидности серыми.

В таких сплавах железа, углеродов и кремния, присутствуют также сера, марганец и фосфор. В отличие от белого сплава, в сером углерод содержится в свободном виде. В то время как структура белого чугуна содержит углероды в виде карбидов железа.

Как уже говорилось, белым называется чугун, в котором преобладающими связанными углеродными структурами являются ледебуриты (как род состояния цементитов точки плавления), перлиты и собственно цементиты. Такое сочетание придает материалу высокую твердость и хрупкость, что затрудняет прямое его применение. Из такого применения можно назвать его использование для изготовления великолепных шаров и цильпебсов (цилиндров) для измельчения рудных материалов, пород, шлаков, клинкеров, других материалов.

Белый и отбеленный чугун – применение

Описанный выше состав белого чугуна определяет его высокую твердость, сочетающуюся с хрупкостью, затрудняющими в целом обработку заготовок механическими способами (резание, фрезерование и т.д.) и требующими применения специальных приемов такой обработки (инструменты из марок быстрорежущих сталей). В чистом виде применение белых чугунов довольно ограничено.

Промышленностью выпускается специальный, называемый передельным, белый чугун, применение которого специализировано для переплавки в различные стали. Нормирование ГОСТами определяет пониженность содержания в его составе кремниевых добавок и более высокую концентрацию марганцев. Такие заготовки получают литьевыми способами.

В зависимости от степени графитизации при выплавке могут получаться половинчатые, переходные стадии чугунов, эти сплавы принято называть отбеленный чугун. Такой сплав содержит наряду с карбидами железа (химически связанный углерод – Fe3C) графитовый углерод (свободный углерод – C).

И этот чугун используется в качестве фрикционных деталей механизмов сухого трения, таких как всем известные тормозные колодки. Наряду с тем, таким сплавам также свойственна высокая износоустойчивость, поэтому из них выполняют валы и валки на прокатном оборудовании широкого назначения.

Добавки и маркировка белого чугуна

Дополнительное легирование белого чугуна хромом и никелем позволяет получать жаростойкие материалы, обладающие фантастически высокой устойчивостью к износу. Их так и называют: износостойкими. Такой легированный белохромистый чугун применяется для отливки деталей (например, лопаток и лопастей различных перекачивающих машин и турбин).

После литья полученные заготовки путем термообработки нормализуют. Получаемые изделия отличаются очень высокой твердостью поверхности, удивительной устойчивостью к действию кислот (даже при температурах в одну тысячу градусов Цельсия).

Кроме легирования хромом и никелем, в износостойких чугунах специальными добавками (в меньшем количестве) могут быть медь, титан, молибден, ванадий. Такие добавки придают ожидаемую износостойкость. Внесение таких элементов в структуру позволяет несколько менять эти свойства в зависимости от назначения, для применения в механизмах с повышенной абразивностью (мельницы, пескометы или дробометы, детали и арматура для обычных и цементных печей).

При этом маркировка белого чугуна может вестись от предельного (П, ПЛ, ПФ или ПВК), что показывает массовую долю кремния. Для чугунов износостойких (ИЧ и ИЧХ) маркировка будет с соответствующими буквенными и цифровыми индексами.

Как видно, белый доэвтектический чугун служит исходным материалом для многих видов продукции металлургии. Так, путем отжига из него получают ковкие чугуны. Опять же получение многочисленных легированных износоустойчивых и жаростойких материалов также ведется благодаря его свойствам и близости микроструктуры легирующим добавкам.

ogodom.ru

Белый и серый чугун | Справочник конструктора-машиностроителя

Чугун – это сплав железа с углеродом.
Чугун содержит углерод – 2, 14 % и более дешевый материал, чем стали.
Он обладает пониженной температурой плавления и хорошими литейными свойствами.
Из чугунов можно делать отливки более непростой фигуры, чем из сталей.
Литая структура чугунов содержит концентраторы напряжений, в качестве которых могут быть недостатки : пористость, ликвационная неоднородность, трещинки.


Включая небольшое сопротивление отливок из серого чугуна растягивающим и ударным нагрузкам, следует использовать сей материал для подробностей, которые подвергаются сжимающим или изгибающим нагрузкам.
В станкостроении это – базовые, корпусные детали, кронштейны, зубчатые колеса, ведущие ;
в автостроении - блоки цилиндров, поршневые кольца, распределительные валы, диски сцепления.
Отливки из серого чугуна также используются в электромашиностроении, для изготовления товаров народного потребления.

2 ) Другой группу Б.
чугуна составляет : а ) чугун так именуемого мокрого прохода.
Обстоятельства его приобретения будут видимы при описании доменной плавки ( см.
Домна ) ;
тут же довольно упомянуть, что Б.
, который нельзя отменить углеродом, полученный из чистых руд, представляет самый удобный материал для пудлингового передела.
К этой же группе принадлежит также б ) Б.
чугун с небольшим содержанием углерода, извлеченный из настоящих, но нелегко восстановимых и трудноплавких руд при спелом ходе домны ;
такой чугун, особливо же ближайший к третному жесткому ( изгиб белый с темными крапинками ) есть наилучший материал для изготовления изделий так называемого ковкого чугуна ( см.
Чугун ).
Содержание углерода в чугунах этой группы не превосходит 3%, количество же кремния всегда ниже, чем у чугунов серых и не часто достигает до 0, 4%.

Чугу́н — сплав железа с углеродом ( и прочими элементами ).
Содержание углерода в чугуне не менее 2, 14 % ( точка предельной растворимости углерода в аустените на диаграмме состояний ) : меньше — сталь.
Углерод придаёт сплавам железа крепость и твёрдость, снижая пластичность и вязкость.
Углерод в чугуне может содержаться в виде цементита и графита.
В зависимости от формы графита и количества цементита, выделяют : белый, серый, ковкий и высокопрочные чугуны.
Чугуны держат постоянные примеси ( Si, Mn, S, P ), а в отдельных событиях также легирующие элементы ( Cr, Ni, V, Al и др. ).
Обыкновенно, чугун хрупок.

2 ) Другой группу Б.
чугуна составляет : а ) чугун так именуемого мокрого прохода.
Обстоятельства его приобретения будут видимы при описании доменной плавки ( см.
Домна ) ;
тут же довольно упомянуть, что Б.
, который нельзя отменить углеродом, полученный из чистых руд, представляет самый удобный материал для пудлингового передела.
К этой же группе принадлежит также б ) Б.
чугун с небольшим содержанием углерода, извлеченный из настоящих, но нелегко восстановимых и трудноплавких руд при спелом ходе домны ;
такой чугун, особливо же ближайший к третному жесткому ( изгиб белый с темными крапинками ) есть наилучший материал для изготовления изделий так называемого ковкого чугуна ( см.
Чугун ).
Содержание углерода в чугунах этой группы не превосходит 3%, количество же кремния всегда ниже, чем у чугунов серых и не часто достигает до 0, 4%.

Высокопрочный чугун – это чугун, в котором графит имеет шаровидную фигуру.
Повышение крепости и пластичности чугуна достигается модифицированием, обеспечивающим получение глобулярного ( сфероидального ) графита вместо пластинчатого.
Поверхность графита сфероидальной формы имеет меньшее касательство к объему и определяет наибольшую сплошность металлической основы и прочность чугуна.
Такая форма графита получается при присадках в жидкий чугун магния ( М ) или церия ( Се ).

Белый чугун - это чугун, у которого углерод химически соединен с железом.
Углерод в белом чугуне находится в виде цементита Fe 3 C - объединенное состояние.
Цементит придает излому чугуна блеск, а, который нельзя отменить цвет.
Поэтому чугун, в котором весь углерод находится в объединенном состоянии, приобрел звание белого чугуна.
Белый, который был помянут для переработки в сталь, называется передельным чугуном ГОСТ 805 - 95, он содержит пониженное количество кремния и повышенное содержание марганца.
Подробности из белого чугуна получают методом литья.
Специальное легирование и замедленное охлаждение, а также последущая термическая обработка позволяют получить ковкий чугун.
осматривать Белый чугун обладает высокой твердостью и хрупкостью, трудно обрабатывается резаньем.
Дальнейшая металлобработка крайне затруднена из - за высокой поверхостной твердости материала.
Металлобработка белого чугуна производится инструментом из быстрорежущей стали Р18 или Р6М5.
Чистовая обработка инструментом из стали P12Ф3 смотреть Химический состав белого чугуна Химический состав передельного чугуна ГОСТ 805 - 95

Ковкий чугун обладает повышенной крепостью при растяжении, невысокой пластичностью и рослым сопротивлением удару.
По механическим характеристикам он занимает промежуточное положение между сталью и серым чугуном.
В зависимости от способа производства ковкий чугун разделяется на ферритный ( черносердечный ) и перлитный ( белосердечный ).
Отливки из ферритного ковкого чугуна получают отжигом в нейтральной сфере ( коробки с отливками засыпают песочком ).
Этот чугун в изломе имеет темную бархатистую сердцевину со светлым ободком.
Ферритный ковкий чугун имеет следующий химический состав : 1, 75 - 2, 3% С ;
0, 85 - 1, 2% Si ;
0, 5 - 0, 6% Мn ;
не более 0, 2% Р и не более 0, 12% S.
С уменьшением содержания углерода механическая прочность чугуна возрастает, а литейные свойства ухудшаются.

4 ) В четвертую группу должно отложить : а ) Б.
, который программируется через отбеливание чистого серого, и б ) Б.
, который программируется при рафинировании нечистых серых чугунов.
побочные Обе эти операции имеют значение при кричном или пудлинговом переделе.
Отбеливание через расплавление и затем быстрое охлаждение делает металл способнее к выгоранию углерода, через что передел в железо идет скорее.
Серый, который был помянут расплавлению и рафинированию, т. е. подвергнутый окислительному влиянию дутья ( очищение 76 пудов чугуна длится около 2½ часов ) претерпевает более глубокое изменение, а именно при этом выделяются не только углерод и большая часть кремния, но и значительная часть серы и фосфора ( угар металла доходит до 10% ) ;
подобным типом белый рафинированный чугун способен давать при своем переделе в железо металл высшего качества.

spravconstr.ru

Чугун серый сч | Справочник конструктора-машиностроителя

Современное машиностроение просто нельзя доставить себе без чугуна.
Это не металл, а сплав железа с графитом, визуально мыслящий собой как бы пористую металлическую губку.
Поры этого сплава заполнены графитом - веществом неметаллического происхождения.

Чугун
плохо действует на разрыв и в мочь этого является достаточно хрупким материалом.
Достаточно стукнуть по чугунной болванке тяжелым объектом, и она разобьется на кусочки.


IMG_7913

Молибден является интенсивным карбидообразующим элементом и тормозит графитизацию.
Крепость и твердость чугуна с увеличением содержания молибдена повышается.
С увеличением содержания молибдена прочность чугуна возрастает линейно : 1% Мо повышает прочность примерно на 1 кГ/мм 2 при любой степени эвтектичности от 0, 8 до 1, 0.
Ударная вязкость при этом не лезет, а даже несколько увеличивается.
Молибден увеличивает прочность чугуна при повышенных температурах.
Максимум прочности достигается при содержании 1, 9% Мо, потом происходит падение свойств из - за образования ледебурита.
Повышение твердости вследствие повышения однородности не сопровождается ухудшением обрабатываемости.
Молибден повышает также сопротивление чугуна износу и его росто - устойчивость.

ГОСТ 1412 - 85 распространяется на чугун с пластинчатым графитом для отливок и ставит его марки, назначаемые на основе временного сопротивления чугуна при растяжении.
При выборе марки чугуна необходимо располагать в облику, что с уменьшением скорости охлаждения ( т.е. с увеличением толщины стен и массы отливок ) механические свойства чугуна понижаются.

Для чугуна
марки СЧ20 при увеличении толщины стенки отливок с 4 до 150 мм временное сопротивление при растяжении уменьшится соответственно с 270 до 120 МПа.

Включая небольшое сопротивление отливок из серого чугуна растягивающим и ударным нагрузкам, следует использовать сей материал для подробностей, которые подвергаются сжимающим или изгибающим нагрузкам.
В станкостроении это – базовые, корпусные детали, кронштейны, зубчатые колеса, ведущие ;
в автостроении - блоки цилиндров, поршневые кольца, распределительные валы, диски сцепления.

Отливки из серого чугуна
также используются в электромашиностроении, для изготовления товаров народного потребления.

Для высокопрочного чугуна с шаровидным графитом соблюдение температурного режима при вводе сфероидизирующих добавок ( магния или его сплавов ) назначает степень условия магния и нужный температуру жидкого чугуна при заливке форм.
Особенностью состава шихты при выплавке высокопрочного чугуна является отсутствие или толстое число ( менее 20% ) стального ломика.

Получение высокопрочного чугуна
с повышенными показателями пластических характеристик требует применения низкофосфористых шихтовых материалов.

Структура серого ( литейного ) чугуна состоит из металлической основы с графитом пластинчатой формы, вкрапленным в эту основу.
Такая структура образуется непосредственно при кристаллизации чугуна в отливке в соответствии с диаграммой состояния системы Fe — С ( постоянной ).
Причем, чем больше углерода и кремния в сплаве и чем ниже скорость его охлаждения, тем выше вероятность кристаллизации по этой диаграмме с образованием графитной эвтектики.
При коротком содержании углерода и кремния чугун модифицируют небольшими дозами некоторых элементов ( например, алюминий, кальций, церий ).

Суммарный эффект кремния позволяет варьировать механические характеристики серого чугуна, и наращивание его концентрации в сплаве приводит к росту графитовых включений и объема феррита.
При этом уменьшаются показатели прочности чугуна и его пластичность ( из - за образования силикоферрита ).
Что же касается твердости – по степени наращивания процента вхождения кремния она вначале понижается, потом еще возрастает благодаря образованию силикоферрита.
Обыкновенно, способность кремния и углерода изменять механические характеристики чугуна рассматривают совместно, и с этой целью принимают во внимание их суммарное содержание.
В процессе более правильных расчетов определяют т. н. углеродный эквивалент.


свадьба

Структура серого ( литейного ) чугуна состоит из металлической основы с графитом пластинчатой формы, вкрапленным в эту основу.
Такая структура образуется непосредственно при кристаллизации чугуна в отливке в соответствии с диаграммой состояния системы Fe - С ( постоянной ).
Причем, чем больше углерода и кремния в сплаве и чем ниже скорость его охлаждения, тем выше вероятность кристаллизации по этой диаграмме с образованием графитной эвтектики.
При коротком содержании углерода и кремния чугун модифицируют небольшими дозами некоторых элементов ( например, алюминий, кальций, церий ).

Серый чугун был прозван так по виду излома, имеющего серый тон.

Прозвание серый чугун
не абсолютно корректно распространилось на литейный чугун, в структуре которого имеются включения пластинчатого графита.

чугун
с пластинчатым графитом так и продолжают называть серым чугуном , потому что эта ошибка была закреплена на уровне государственного стандарта ( ГОСТ 1412 - 85 ) .
В то же времечко не стоит забывать, что первый симптом, благодаря которому серый чугун получил своё название, а именно - серый тон, можно видеть, например, у ковкого чугуна.

Серый цвет чугуна
зависит от числа свободного графита, а не от формы графитных включений в чугуне.
Вообще, в систематизации и названиях чугунов существует историческая каша, которая особливо очень наблюдается и мешает при работе с зарубежными источниками научно - технической информации.

Ко другому классу отливок относятся базовые и корпусные детали повышенной крепости или износостойкости.
Для обеспечения нужной крепости и жесткости чугун в отливках ( в доминирующих по толщине сечения участках ) необходим иметь предел крепости на растяжение около 20 — 25 кГ/мм 3.
В зависимости от толщин стенок отливок для обеспечения такой прочности рекомендуется применение следующих марок серого чугуна : СЧ 15 - 32, СЧ 21 - 40 и СЧ 28 - 48.

spravconstr.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
