Panasonic CS-YW9MKD / CU-YW09MKD с доставкой во все регионы России

Произвольный автоматический перезапуск (32 режима)

Все модели кондиционеров Panasonic теперь могут работать без стартера. Благодаря функции произвольного автоматического перезапуска (Random Auto Restart) работа устройства автоматически возобновляется после сбоя в системе питания. 32 различные типовые схемы возобновления работы гарантируют, что блоки системы кондиционирования в одном здании включатся не все одновременно, а по очереди. Эта функция помогает предотвратить перепады мощности после аварийного отключения питания.


Длинный трубопровод 15 м

Стандартный трубопровод может быть удлинен, что позволяет установить внешний блок кондиционера еще дальше от внутреннего блока, повышая гибкость инсталляции.


Интерактивный пульт ДУ с ЖК-дисплеем


Система Heatcharge


Воздухоочистительная система nanoe-G

Эта функция эффективно устраняет бактерии,вирусы и споры плесени, находящиеся в воздухе и на различных поверхностях, создавая таким образом более чистую жилую среду.




Съемная моющаяся панель

Поддерживать чистоту передней панели очень легко. Ее можно быстро снять в один прием и промыть водой./ Чистая передняя панель обеспечивает более ровную и эффективную работу устройства, что помогает экономить электроэнергию.


24-часовой двухрежимный таймер вкл./выкл. с установкой в реальном времени

Эта функция позволяет Вам ввести две разные установки включения/выключения кондиционера (часы и минуты) в 24-часовом формате.




Бесшумный режим Quiet

Просто нажмите кнопку, чтобы сократить шум работы внутреннего блока. Эта функция особенно пригодится, если в комнате спит малыш.


Режим ускоренного охлаждения/обогрева Powerful

Нажмите кнопку Powerful, чтобы быстрее обогреть комнату. Кондиционер быстро создаст комфортную среду, работая на полной мощности с сильным воздушным потоком. Этой функцией удобно пользоваться сразу по возвращении домой, или если к Вам неожиданно нагрянут гости.


Режим мягкого осушения Soft Dry

Начинается с охлаждения для снижения влажности, затем выполняется непрерывный легкий обдув комнаты при низкой частоте вращения компрессора, чтобы поддерживать сухость воздуха без изменения его температуры.


Создание персонального воздушного потока

Типовые схемы вертикального и горизонтального воздушных потоков могут комбинироваться по Вашему желанию для достижения максимального комфорта. Этой функцией можно управлять с помощью пульта ДУ.


Жалюзи Quad Louver

Независимое движение жалюзи обеспечивает точное управление воздушным потоком. В начале работы направляющая лопатка выдвигается далеко вперед и поворачивается под оптимальным углом для создания мощного воздушно потока.


Автоматическое управление в режиме сна (Sleep)

В этом режиме устройство переключится на легкое обдувание комнаты, автоматически изменив при этом установку температуры, а через заданное время самостоятельно отключится.


Автоматическое переключение режимов (тепловой насос)

Сенсоры периодически измеряют температуру внутри и снаружи помещения. На основании этих замеров и заданной Вами температуры микропроцессор определяет наиболее подходящий режим работы кондиционера.


Управление «горячим запуском» Hot Start

В начале цикла обогрева и после цикла размораживания вентилятор внутреннего блока начнет работать, только когда теплообменник разогреется, чтобы не распространять по комнате слишком холодный воздух.


Техобслуживание с доступом через верхнюю панель

Обслуживание внешних блоков систем кондиционирования всегда представляло собой непростую задачу, особенно при установке внешнего блока на узком балконе или на стене высотного здания. Теперь техническое обслуживание можно выполнять, просто сняв верхнюю панель устройства, что значительно ускоряет и упрощает доступ к его внутренним компонентам.


Функция самодиагностики

В случае возникновения неполадок устройство автоматически диагностирует проблему и выводит на дисплей соответствующий буквенно-цифровой код. Это позволяет быстро устранить неисправность.

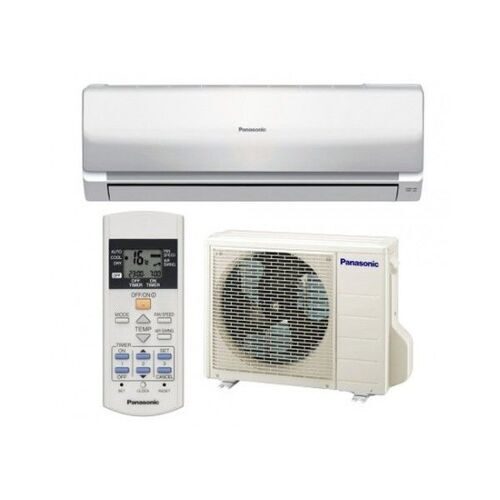

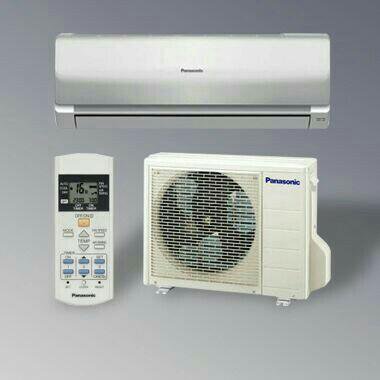

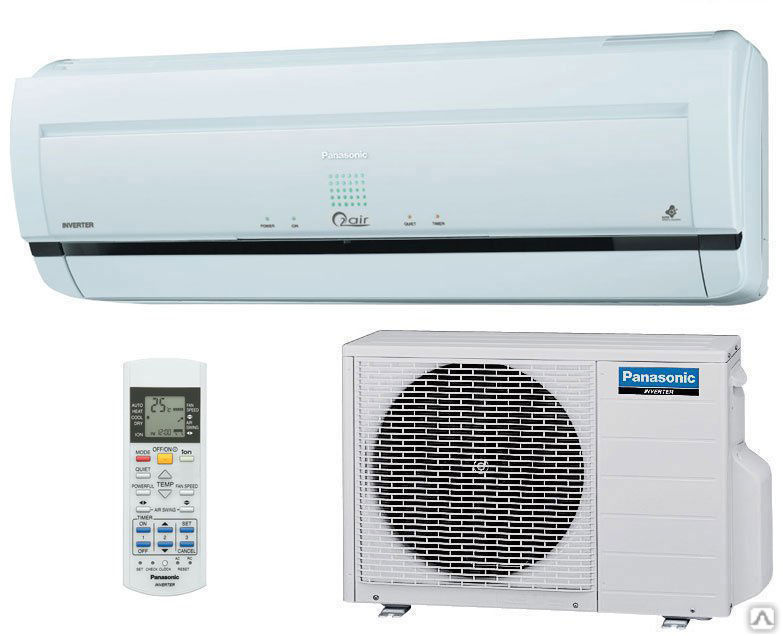

Сплит-система Panasonic CS-YW9MKD / CU-YW9MKD. Сплит-системы Волгоград и Волжский.

Сплит-система Panasonic CS-YW9MKD / CU-YW9MKD. Сплит-системы Волгоград и Волжский.
Сплит-системы
Волгоград / Волжский

Главная Настенные сплит-системы Panasonic CS-YW9MKD / CU-YW9MKD

Каталог сплит-систем

Закажите сплит-систему не выходя из дома!

Уважаемые дамы и господа!

Выберите понравившуюся сплит-ситему и закажите по телефону (8442) 60-09-42. Мы доставим её в удобное для вас время. Оплатить Вы сможете уже после установки сплит-системы.

ДОСТАВКА: ВОЛГОГРАД, ВОЛЖСКИЙ, ВОЛГОГРАДСКАЯ ОБЛАСТЬ

телефон: 8-962-760-06-50

  • Характеристики

  • Описание

Внутренний блок CS-YW9MKD
  • Площадь помещения, м²26
  • Напряжение, В220
  • Охлаждение:
  • — мощность, кВт2,6
  • — EER / Класс энергоэффективности, Вт/Вт2,88 C
  • — сила тока, А4,3
  • — входная мощность, Вт900
  • — уровень звуковой давления (Hi/Lo), дБ(А)38/26
  • — мощность звука (Hi), дБ54
  • — циркуляция воздуха, м³/мин12,6
  • Обогрев:
  • — мощность, кВт2,7
  • — COP / Класс энергоэффективности, Вт/Вт3,37 C
  • — сила тока, А3,7
  • — входная мощность, Вт800
  • — уровень звуковой давления (Hi/Lo/S-Lo), дБ(А)38/25
  • — мощность звука (Hi), дБ54
  • — циркуляция воздуха, м³/мин10,4
  • Годовое потребление энергии, кВтч450
  • Удаление конденсата, л/ч1,5
  • Габариты размеры ВхШхГ, мм283 x 803 x 214
  • Вес, кг8

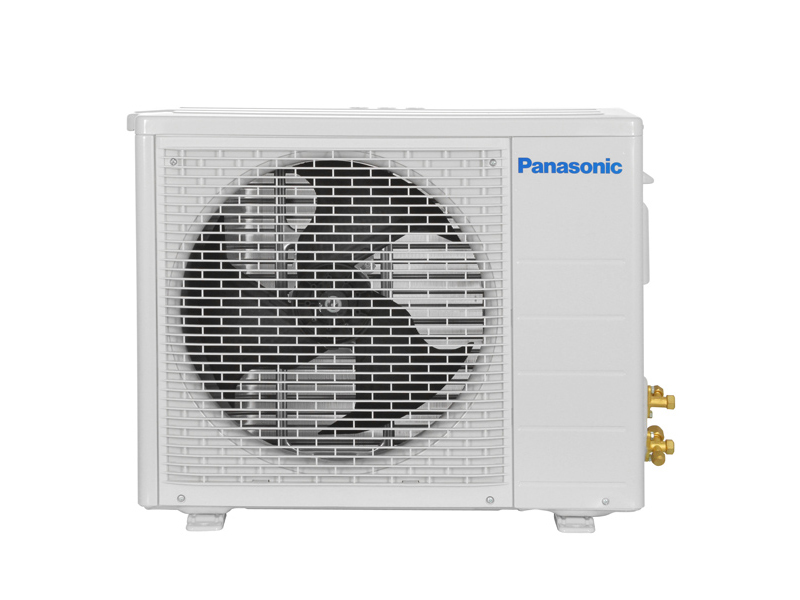

Наружный блок CU-YW9MKD
  • Охлаждение:
  • — уровень звуковой давления (Hi), дБ(А)47
  • — мощность звука (Hi), дБ63
  • Обогрев:
  • — уровень звуковой давления (Hi), дБ(А)48
  • — мощность звука (Hi), дБ64
  • Диаметр труб хладагента:
  • — жидкость, мм (дюйм)6,35 (1/4)
  • — газ, мм (дюйм)9,52 (3/8)
  • Удлинительная труба Min. — Max., м3-7
  • Перепад высот трубы, м5
  • Диапазон рабочих температур, ºC:
  • — охлаждение+16 — +43
  • — обогрев-5 — +24
  • Габариты размеры ВхШхГ, мм530 x 650 x 230
  • Вес, кг25,5

Особенности


  • Функция устранения запахов
    Эта функция предотвращает распространение неприятного запаха при запуске устройства. Это достигается тем, что вентилятор остается выключенным на то мгновение, пока внутри кондиционера воздуха подавляется источник запаха.
    При этом устройство должно быть установлено в режим охлаждения или осушения, а скорость вентилятора должна регулироваться автоматически.
  • Съемная моющаяся панель
    Поддерживать чистоту передней панели очень легко. Ее можно быстро снять в один прием и промыть водой.
    Чистая передняя панель обеспечивает более ровную и эффективную работу устройства, что помогает экономить электроэнергию.
  • Режим мягкого осушения Soft Dry
    Начинается с охлаждения для снижения влажности, затем выполняется непрерывный легкий обдув комнаты при низкой частоте, чтобы поддерживать сухость воздуха без изменения его температуры.
  • Создание персонального воздушного потока
    Типовые схемы вертикального и горизонтального воздушных потоков могут комбинироваться по Вашему желанию для достижения максимального комфорта. Этой функцией можно управлять с помощью пульта ДУ.
    • Воздушный поток, направленный вверх и вниз
  • Ручное управление горизонтальным воздушным потоком
  • Автоматическое переключение режимов (тепловой насос)
    Сенсоры периодически измеряют температуру внутри и вне помещения. На основании этих замеров и заданной Вами температуры микропроцессор определяет наиболее подходящий режим работы кондиционера.
  • Управление горячим запуском (Hot Start)
    В начале цикла обогрева и после цикла размораживания вентилятор внутреннего блока начнет работать, только когда теплообменник разогреется, чтобы не распространять по комнате слишком холодный воздух.
  • 12-часовой таймер включения / выключения

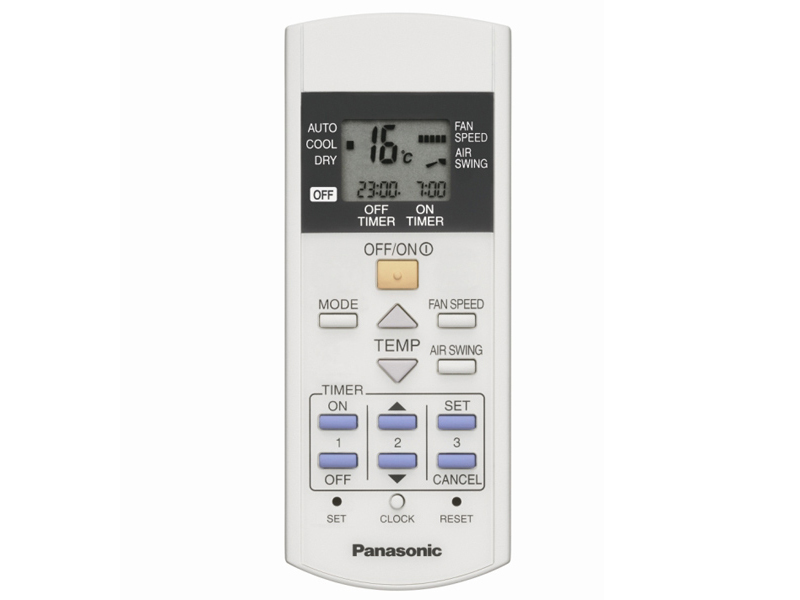

  • Беспроводной пульт ДУ с ЖК-дисплеем
  • Произвольный автоматический перезапуск (случайный)
    Все модели кондиционеров Panasonic теперь оснащены автоматическим перезапуском. Благодаря функции произвольного автоматического перезапуска (Random Auto Restart) работа устройства автоматически возобновляется после сбоя в системе питания. 32 различные типовые схемы возобновления работы гарантируют, что блоки системы кондиционирования в одном здании включатся не все одновременно, а по очереди. Эта функция помогает предотвратить перепады мощности после аварийного отключения питания.
  • Удлиненный трубопровод (YW7/9 — 7м, YW12 — 10м)
    Стандартный трубопровод может быть удлинен, что позволяет установить внешний блок кондиционера еще дальше от внутреннего блока, повышая гибкость инсталляции.
  • Техническое обслуживание с доступом через верхнюю панель
    Обслуживание внешних блоков систем кондиционирования всегда представляло собой непростую задачу, особенно при установке внешнего блока на узком балконе или на стене высотного здания. Теперь техническое обслуживание можно выполнять, просто сняв верхнюю панель устройства, что значительно ускоряет и упрощает доступ к его внутренним компонентам.

Panasonic CS-YW7MKD, CS-YW9MKD, CS-YW12MKD, CS-YW7MKD-1, CS-YW9MKD-1, CS-YW12MKD-1, CU-YW7MKD, CU-YW9MKD, CU-YW12MKD, CU-YW7MKD-1, CU-YW9MKD-1, CU-YW12MKD-1 Service Manual



Order No: PHA-AG1102001C3





Indoor Unit

Outdoor Unit

`



CS -YW7MKD
CS-YW9MKD
CS-YW12MKD
CS-YW7MKD-1
CS-YW9MKD-1
CS-YW12MKD-1


CU-YW7MKD
CU-YW9MKD
CU-YW12MKD
CU-YW7MKD-1

CU-YW9MKD-1
CU-YW12MKD-1









СОДЕРЖАНИЕ

1.    Меры предосторожности ……………………………. ………..3

2.    Спецификация ………………………. ………………………..5

3.    Характеристики ……………………. ………………….. ………………..7

4.    Расположение органов управления и компонентов ……..8

4.1

Внутренний блок…………………………………………… ……8

4.2

Наружный блок ……………………………….. ………….8

4.3

Пульт дистанционного управления ………………………. ……………8

5.    Размеры ……………………………………. …………..9



5.1

Внутренний блок ………………….. ………………………..9

5.2

Наружный блок ………………………….. …………………………10

6.    Схема холодильного цикла……… ………………11

7.    Блок-схема ………………………. ………………………..12

8.    Схема подключения проводки ……….. ……………..13

9.    Инструкция по установке …………………………….15

9.1

Выберите лучшее местоположение.. ………………………..15

9.2

Внутренний блок ……………… ……………………………16

9.3

Наружный блок ……… ………………………………..19

10.    Управление операциями ………………………….. …21

10.1 Операция охлаждения ………………………………..21
10.2  Мягкая сушка……………………………………………..22
10.3  Операция нагрева … ………………………………22
10.4 Автоматический режим ………. ………………………..25
10.5 Контроль скорости вращения внутреннего вентилятора………. ……..25
10.6 Регулятор скорости наружного вентилятора …………………26
10.7  Управление вертикальным направлением воздушного потока. ……26
10.8  Управление горизонтальным направлением воздушного потока …..26
10.9  Управление таймером…… ………………………………..26
10.10  Управление случайным автоматическим перезапуском .. ………………27

11.    Контроль защиты ………………… ………………….28

11.1  Контроль перезапуска (контроль безопасности с задержкой)
 28
11.2  7 минут Контроль экономии времени…… ……………28
11,3  60 секунд Принудительная работа ………………28
11,4  30 секунд Принудительная работа ……………… ..28
11.5  Контроль защиты от замерзания …………………………….28



ПРЕДУПРЕЖДЕНИЕ

Эта сервисная информация предназначена только для опытных специалистов по ремонту и не предназначена для использования широкой публикой.
Он не содержит предупреждений или предостережений, уведомляющих лиц, не являющихся техническими специалистами, о потенциальных опасностях при попытке обслуживания продукта.
Изделия, работающие от электричества, должны обслуживаться или ремонтироваться только опытными профессиональными техниками. Любая попытка

обслуживать или ремонтировать продукты, о которых идет речь в этой сервисной информации, кем-либо еще, может привести к серьезной травме или смерти.

11.6 Защита компрессора от обратного вращения
Управление ………………………………… …………………………..28
11.7 Контроль предотвращения образования росы ……… ……………29
11.8  Управление защитой от перегрузки…………………..29

12.    Сервисный режим ……………………………………. ……..30

12.1  Кнопка автоматического выключения/включения ……………………. …..30
12.2  Кнопка дистанционного управления …………………………….30

13.    Руководство по поиску и устранению неисправностей……………………….

…….31

13.1 Система цикла охлаждения … ……………..31
13.2 Связь между состоянием воздуха
Кондиционер и давление и электрический ток ……32
13.3 Методы диагностики неисправности компрессора
…………………… ………………………………32

14.    Инструкции по разборке и сборке.. ….33

15.    Покомпонентное изображение и список запасных частей…36

15.1 Внутренний блок ………………………. ……………….36
15.2 Внешний блок …………………………… ………………………………..39

3

Предупреждение

Предупреждение

Предупреждение

1. Предохранительные меры

• Прочитайте следующие меры безопасности », прежде чем выполнять любые обслуживание.

• Электромонтажные работы должны выполняться или обслуживаться лицензированным электриком. Обязательно используйте правильный номинал вилки питания

и силовой цепи для установленной модели.

•  Предупреждения, изложенные здесь, необходимо соблюдать, поскольку это важное содержание связано с безопасностью.

Значение каждого используемого обозначения указано ниже. Неправильная установка или обслуживание из-за игнорирования инструкции
повлечет за собой вред или ущерб, серьезность которых классифицируется по следующим признакам.





Это указание указывает на возможность причинения смерти или серьезной травмы



Это указание указывает на возможность причинения травмы или повреждения имущества.


•  Позиции, которым нужно следовать, классифицируются символами:


•  Выполните тестовый запуск, чтобы убедиться, что после обслуживания не возникает никаких отклонений. Затем объясните пользователю работу,

уход и техническое обслуживание, как указано в инструкциях. Напомните покупателю, чтобы он сохранил инструкцию по эксплуатации
для дальнейшего использования.






1. Для установки обратитесь к дилеру или специалисту. Неправильная установка, выполненная пользователем, может привести к протечке воды,

поражению электрическим током или возгоранию.



2.    Установите строго в соответствии с данной инструкцией по установке. Неправильная установка может привести к протечке воды, поражению электрическим током или возгоранию.



3.   Для установки используйте прилагаемые аксессуары и указанные детали. В противном случае это может привести к падению устройства, протечке воды, возгоранию или поражению электрическим током.



4.    Устанавливайте в прочном и устойчивом месте, которое может выдержать вес устройства. Если сил не хватает или

установка выполнена неправильно, набор упадет и приведет к травме.



5.    Не устанавливайте наружный блок рядом с перилами веранды. При установке блока кондиционера на веранде многоэтажного дома

ребенок может забраться на наружный блок и перелезть через перила, что может привести к несчастному случаю.



6.    При выполнении электромонтажных работ соблюдайте местный национальный стандарт электропроводки, правила и данную инструкцию по установке. Независимый 9Должна использоваться цепь 0003

и одна розетка. Если мощность электрической цепи недостаточна или обнаружен дефект в электромонтажных работах, это может привести к поражению электрическим током или возгоранию.



7.    Это оборудование настоятельно рекомендуется устанавливать с автоматическим выключателем утечки на землю (ELCB) или устройством остаточного тока

 (RCD). В противном случае это может привести к поражению электрическим током и возгоранию в случае поломки оборудования или пробоя изоляции
.



8.    Это оборудование должно быть правильно заземлено. Линия заземления не должна подключаться к газовой трубе, водопроводу, заземлению молнии

жезл и телефон. В противном случае это может привести к поражению электрическим током в случае поломки оборудования или пробоя изоляции.



9.    Не используйте соединительный кабель для внутреннего/наружного соединительного кабеля. Используйте указанный внутренний/наружный соединительный кабель, см.

в инструкциях по установке. ПОДКЛЮЧИТЕ КАБЕЛЬ К ВНУТРЕННЕМУ БЛОКУ и плотно подсоедините для внутреннего/наружного соединения
. Закрепите кабель так, чтобы на клемму не действовала внешняя сила. Если соединение или фиксация не
идеально, это может привести к нагреву или возгоранию соединения.



10. Прокладка проводов должна быть правильно организована, чтобы крышка платы управления была надежно зафиксирована. Если крышка платы управления не закреплена должным образом

, это может привести к возгоранию или поражению электрическим током.



11.  При установке или перемещении кондиционера не допускайте попадания каких-либо веществ, кроме указанного хладагента, напр. воздух и т. д. смешайте

с холодильным циклом (трубопроводом). Смешивание воздуха и т. д. вызовет аномально высокое давление в контуре хладагента и приведет к
взрыв, травма и т. д.



12. Не используйте шнуры, не указанные в спецификации, модифицированные шнуры, соединительные шнуры или удлинители для шнура питания. Не используйте одну розетку
совместно с другими устройствами. Плохой контакт, плохая изоляция или перегрузка по току могут привести к поражению электрическим током или возгоранию.



13. Для моделей R410A при соединении трубопровода не используйте существующие трубы (R22) и накидные гайки. Использование таких же

может привести к аномально высокому давлению в холодильном цикле (трубопроводах) и, возможно, привести к взрыву и травмам. Используйте
только материалы R410A.

     Толщина медных труб, используемых с R410A, должна быть более 0,8 мм. Никогда не используйте медные трубы тоньше 0,8 мм.
     Желательно, чтобы количество остаточного масла было менее 40 мг/10 м.



14. Во время установки правильно установите трубопровод хладагента, прежде чем запускать компрессор. Эксплуатация компрессора без

фиксации трубопроводов хладагента и клапанов в открытом состоянии приведет к подсосу воздуха, аномально высокому давлению в
цикла охлаждения и привести к взрыву, травмам и т. д.



15. Во время откачки остановите компрессор перед снятием трубопровода хладагента. Снятие трубопровода хладагента

при работающем компрессоре и открытых клапанах приведет к подсосу воздуха, аномально высокому давлению в



Символ на белом фоне обозначает действие, выполнение которого ЗАПРЕЩЕНО.







Символ на темном фоне обозначает пункт, который необходимо выполнить.

4

ВНИМАНИЕ

цикл охлаждения и привести к взрыву, травмам и т. д.



16. После завершения установки или обслуживания убедитесь в отсутствии утечки газообразного хладагента. Он может выделять токсичный газ

при контакте хладагента с огнем.



17. Выполните вентиляцию в случае утечки хладагента во время работы. При контакте хладагента с

огонь.



18. Рекомендуемая высота установки внутреннего блока должна быть не менее 2,5 м.



19. Устройство должно быть установлено в соответствии с национальными правилами электромонтажа.



20. Держите полиэтиленовый пакет (упаковочный материал) вдали от маленьких детей, он может прилипнуть к носу и рту и затруднить дыхание.



21. Затяните накидную гайку с помощью динамометрического ключа в соответствии с указанным методом. Если накидная гайка затянута слишком сильно, после длительной

, раструб может сломаться и вызвать утечку хладагента.



22. Не вставляйте пальцы или другие предметы в устройство, вращающийся на высокой скорости вентилятор может привести к травме.



23. Не модифицируйте машину, детали, материалы во время ремонта.



24. Запрещается использовать другие детали, кроме оригинальных, описанных в каталоге и руководстве.







1. Не устанавливайте устройство в местах, где может произойти утечка горючего газа. В случае утечки и скопления газа на

рядом с устройством, это может привести к возгоранию.



2. Проложите дренажные трубы, как указано в инструкции по установке. Если дренаж неидеальный, вода может попасть в комнату

и повредить мебель.



3. Не прикасайтесь к воздухозаборному отверстию наружного блока и алюминиевому ребру. Это может привести к травме.



4. Выберите место установки, удобное для обслуживания.



5. Подключение питания к кондиционеру.

Подключите шнур питания кондиционера к сети одним из следующих способов.
Точка питания должна находиться в легкодоступном месте для отключения питания в случае аварии.
В некоторых странах постоянное подключение этого кондиционера к сети запрещено.
1) Подключение источника питания к розетке с помощью сетевой вилки.

Используйте утвержденную вилку питания на 15/16 А с заземляющим контактом для подключения к розетке.

2) Подключение питания к автомату защиты для постоянного подключения. Используйте одобренный автоматический выключатель на 16 А для постоянного соединения

. Это должен быть двухполюсный выключатель с зазором между контактами не менее 3,5 мм.



6. Не выпускайте хладагент.

Не выпускайте хладагент во время прокладки трубопроводов при установке, переустановке и ремонте деталей холодильной установки.
Берегите жидкий хладагент, он может вызвать обморожение.



7. Монтажные или сервисные работы.

Для выполнения работ по установке и обслуживанию может потребоваться два человека.



8. Не устанавливайте этот прибор в прачечной или другом месте, где вода может капать с потолка и т. д.





250 3.15A T3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
