Технические характеристики ГАЗ 53-12

Общие данные

Тип автомобиля - двухосный грузовой автомобиль с приводом на заднюю ось.

Грузоподъемность, кг - 4500.

Наибольшая полная масса прицепа*, кг - 3500.

Полная масса автомобиля, кг - 7850.

Масса автомобиля в снаряженном состоянии, кг - 3200.

Габаритные размеры автомобиля, мм:

  • длина - 6395.
  • ширина - 2380.
  • высота (по кабине без нагрузки) - 2220.

База, мм - 3700.

Колея передних колес (на плоскости дороги), мм - 1630.

Колея задних колес (между серединами двойных скатов), мм - 1690.

Дорожный просвет автомобиля (под картером заднего моста), мм - 265.

Радиус поворота по колее наружного переднего колеса, м - 8.

Наибольшая скорость с полной нагрузкой на горизонтальных участках ровного шоссе, км/ч - 90.

Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче, с постоянной скоростью 60 км/ч по сухой ровной дороге с усовершенствованным покрытием и короткими подъемами, не превышающими 0,5°, л/100 км - 19,6**.

Путь торможения автомобиля с полной нагрузкой, без прицепа, движущегося со скоростью 50 км/ч на горизонтальном участке сухой дороги с усовершенствованным покрытием, при приложении усилия к тормозной педали в 70 даН (70 кгс), м - 25.

Углы свеса (с нагрузкой), град:

  • передний - 41.
  • задний 25.

Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, проц. - 25.

Погрузочная высота платформы, мм - 1350.

* Допускается буксирование двухосного прицепа с инерционно-гидравлическим приводом тормозов.

** Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля. Расход топлива определен для автомобиля с радиальными шинами.

Двигатель

Тип - 4-тактный, карбюраторный, бензиновый.

Число и расположение цилиндров - 8, V-образное.

Диаметр цилиндров, мм - 92.

Ход поршня, мм - 80.

Рабочий объем, л - 4,25.

Степень сжатия - 7,6.

Номинальная мощность (с ограничителем) при 3200 об/мин., кВт (л. с.) - 92 (125).

Максимальный крутящий момент при 2000-2500 об/мин., даН*м (кгс*м) - 294 (30).

Порядок работы цилиндров - 1-5-4-2-6-3-7-8.

Направление вращения коленчатого вала - Правое.

Подогрев рабочей смеси - Жидкостной.

Система смазки - Комбинированная.

Охлаждение - Жидкостное, принудительное, с центробежным насосом. В системе охлаждения имеется термостат.

Карбюратор - К-135, двухкамерный, балансированный, с падающим потоком.

Ограничитель частоты вращения - Пневмоцентробежного типа.

Трансмиссия

Сцепление - Однодисковое, сухое.

Коробка передач - Трехходовая, 4-ступенчатая.

Передаточные числа - 1 передача - 6,55, 2 передача - 3,09, 3 передача - 1,71, 4 передача - 1,0, задний ход - 7,77.

Карданная передача - Открытого типа. Имеет два вала и три карданных шарнира с игольчатыми подшипниками. Снабжена промежуточной опорой.

Главная передача - Коническая, гипоидного типа. Передаточное число 6,17.

Дифференциал - Конический, шестеренчатый.

Полуоси - Полностью разгруженные.

Ходовая часть

Колеса - Дисковое, с ободом 6,0Б-20 (152Б-508) с разрезным бортовым кольцом.

Шины - Пневматические радиальные размером 8,25R20 (240R508) и диагональные размером 8,25-20 (240-508).

Давление воздуха в шинах, кПа (кгс/см

2):

Радиальных:

  • передних колес - 390 (4,0).
  • задних колес - 620 (6,3).

Диагональных:

  • передних колес - 280 (2,8).
  • задних колес - 500 (5,0).

Установка передних колес - Угол развала колес 1°. Угол бокового наклона шкворня 8°. Угол наклона нижнего конца шкворня вперед 2°30'. Схождение колес 0-3 мм.

Рессоры - Четыре - продольные, полуэллиптические. Задняя подвеска состоит из основных и дополнительных рессор.

Амортизаторы - Гидравлические, телескопические, двухстороннего действия. Установлены на передней оси автомобиля.

Рулевое управление

Тип рулевого механизма - Глобоидный червяк с трехгребневым роликом.

Передаточное число - 21,3 (среднее).

Рулевые тяги - Трубчатые, шарниры нерегулируемой конструкции.

Тормозное управление

Рабочая тормозная система - Двухконтурная с гидравлическим приводом и гидровакуумным усилителем в каждом контуре. Тормозные механизмы - колодочные, барабанного типа.

Запасная тормозная система - Каждый контур рабочей тормозной системы.

Стояночная тормозная система - С механическим приводом к тормозному механизму, расположенному на трансмиссии.

Электрооборудование

Система проводки - Однопроводная, минус соединен с корпусом.

Номинальное напряжение в сети, В - 12.

Генератор - Г250-Г2.

Регулятор напряжение - 22.3702.

Аккумуляторная батарея - 6СТ-75.

Стартер - СТ230-А1.

Катушка зажигания - Б116.

Датчик-распределитель - 24.3706.

Свечи зажигания - А11-30.

Транзисторный коммутатор - 13.3734-01.

Добавочный резистор - 14.3729.

Стеклоочиститель - СЛ100.

Фара - ФГ122БВ или 522.3711.

Передние фонари - ПФ130.

Задние фонари - ФП130, ФП130Б.

Кабина и платформа

Кабина - Металлическая, двухместная, двухдверная.

Платформа - Деревянная с металлическим каркасом. Откидные борта - задний и оба боковых.

Размеры платформы внутренние, мм:

  • длина - 3740.
  • ширина - 2170.
  • высота бортов - 610.

Данные для контроля и регулировки

Зазор между коромыслами и клапанами на холодном двигателе (температура 15-20 °C), мм - 0,25-0,30.

Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров) устанавливать зазор, мм - 0,15-0,20.

Зазор между электродами свечей, мм - 0,85-1,0.

Прогиб ремней вентилятора и генератора при нагрузке 4 даН (4 кгс), мм - 10-15.

Свободный ход педали тормоза, мм - 8-14.

Свободный ход педали сцепления, мм - 35-45.

Угол свободного поворота рулевого колеса, град., не более 5*-25.

Регулируемое напряжение, В - 13,8-14,6.

* Для автомобилей в пределах гарантийного периода.

gaz5312.ru

устройство, технические характеристики, фото и видео

Для перевозки бензина и дизельного топлива как в Советском Союзе, так в России часто применялись и применяются всевозможные бензовозы на базе различных грузовых авто. Каждый бензовоз состоял из закрытой емкости для перевозки бензина, установленной на шасси грузового авто. В качестве шасси выступали и выступают автомобили ГАЗ, ЗИЛ, КамАЗ, МАЗ. Для каждого из грузовиков предусматривалась емкость определенного объема.

Бензовозы на базе ГАЗ

Так, бензовозы на базе автомобилей ГАЗ выпускались Горьковским автозаводом в разные года, относились они к спецтранспорту. Практически с каждым появлением нового поколения грузовиков ГАЗ, на его платформе выпускали и бензовоз.

Предназначался он для перевозки бензина и дизтоплива на короткие и средние расстояния. Объем емкости был небольшим, однако эти авто часто применялись, особенно в сельском хозяйстве, поскольку они оснащались насосами для откачки топлива из емкости, что позволяло производить подвозку и заправку техники прямо на поля.

К недостаткам бензовозов на базе автомобилей ГАЗ можно отнести разве что не особо большой объем емкости.

Устройство

Платформа

Как уже сказано, платформой для бензовозов выступали автомобили ГАЗ разных годов производства. Он практически не отличался от обычного грузовика. Единственное, на раму был установлена цистерна. Перерабатывалась у авто, предназначенных для перевозки топлива, только выхлопная система. Ее у этих авто не проводили под рамой, а выводили выхлопную трубу под передний бампер. Саму ее оснащали искрогасителем. Часто чтобы не возникало статического электричества к кузову прицепляли цепь, которая касалась земли и выполняла роль заземления.

На автомобили устанавливались проблесковые маячки, также имелись кронштейны для крепления табличек с маркировкой топлива. Автомобиль в обязательном порядке оснащался огнетушителем. В остальном это были обычные автомобили семейства ГАЗ.

Цистерна

Конструктивно цистерны, устанавливающиеся на автомобили ГАЗ очень схожи, но объемы их отличаются. Состояла цистерна из емкости, сделанной в овальной форме. Внутри емкости были сделаны волнорезы, не дающие топливу сильно двигаться внутри ее.

Сверху размещалась горловина с крышкой. В эту крышку были вмонтированы горловина для закачки топлива, перепускной клапан, поддерживающий определенное давление внутри цистерны, сзади размещалась горловина для слива топлива самотеком, а спереди цистерны был установлен насос с приводом от коробки передач. Этот насос позволял выполнять как закачку топлива в цистерну, так и дозированный слив его.

По бокам цистерны обычно размещались круглые пеналы для шлангов, которые подсоединялись либо к сливной горловине, либо к насосу, и через которые производилась закачка и слив топлива. Для контроля количества топлива имелись смотровое окно и мерная линейка.

Технические характеристики

Производство бензовозов на базе автомобилей ГАЗ началось с появления модели ГАЗ-51. Выпускались они и на базе следующего поколения этих среднетоннажных грузовиков – ГАЗ-52. Самое массовое количество бензовозов было выпущено на базе ГАЗ-53, поскольку это был самый массовый грузовик и выпускался он длительное время. Топливная цистерна 806  устанавливалась на многие модификации этого шасси – ГАЗ-53А, ГАЗ-5312.

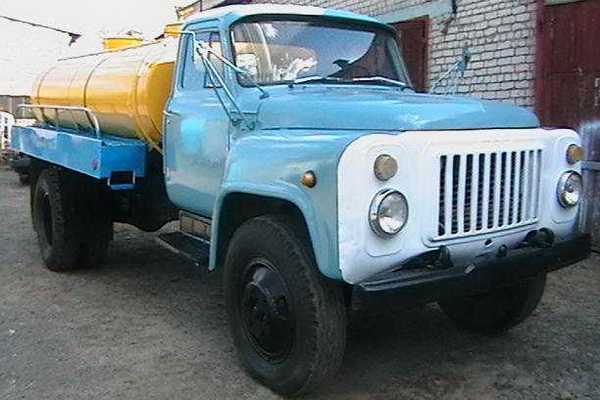

Фото бензовоза ГАЗ-52

Бензовоз строился и на базе полноприводной модели ГАЗ-66. Но в основном этот бензовоз использовался у военных, а также в геологических экспедициях, поскольку этот автомобиль отличался высокими показателями проходимости по бездорожью.

Что касается современных бензовозов ГАЗ, то производятся они на базе таких моделей, как ГАЗ-3307 и ГАЗ-474120.

Все отличительные особенности между всеми указанными моделями, по шасси сводятся к конструкции сами авто, а также их технических показателей.

А по поводу цистерн – то отличаются они вместительностью и некоторыми конструктивными особенностями, к примеру, разные производительности насосов, наличие дополнительного оборудования, такого как счетчик расхода топлива, пистолета для заправки и т.д.

Фото бензовоза ГАЗ-3307

Технические характеристики бензовозов на базе автомобилей ГАЗ

МодельТип двигателяРабочий объем, лМощность, л.с.Объем цистерны, м.куб.НасосТрубопроводы
ГАЗ-516-цил., рядный3,4902естьесть
ГАЗ-526-цил., рядный3,4902естьесть
ГАЗ-53А8-цил., V-обр.4,251252,5естьесть
ГАЗ-53128-цил., V-обр.4,251252,5естьесть
ГАЗ-668-цил., V-обр.4,251202,5естьесть
ГАЗ-33078-цил., V-обр.4,751254,6естьесть
ГАЗ-474120ГАЗ-4741204,251204,7естьесть

Видео обзор бензовоза ГАЗ-53:

allspectech.com

Характеристики грузовика ГАЗ 5312

Название маркиAbarthACAcuraAlfa RomeoAROAsiaAston MartinAstraAudiBAWBeifang BenchiBeijingBentleyBMWBrillianceBugattiBuickBYDCadillacChanaChanganChangFengChangheCheryChevroletChryslerCitroenDaciaDadiDaewooDAFDaihatsuDatsunDerwaysDodgeDong FengEagleFAWFerrariFiatFordFotonFreightlinerGeelyGMCGreat WallGrozHafeiHaimaHaniaHINOHoldenHondaHOWOHuachenHummerHyundaiInfinitiInternationalIntrallIran KhodroIsuzuIvecoJACJaguarJCBJeepKenworthKiaLADALamborghiniLanciaLand RoverLDVLexusLifanLincolnLotusLuxgenMACKMANMaseratiMazdaMercedes-BenzMercuryMGMiniMitsubishiMorganNissanOldsmobileOpelOtokarPeterbiltPeugeotPlymouthPontiacPorscheProtonRange RoverRavonRenaultRolls-RoyceRoverSaabSamsungSaturnScaniaScionSeatSetraShaanxiShacmanSkodaSMASmartSpykerSsangYongSubaruSuzukiTataTatraTeslaToyotaTVRVauxhallVolkswagenVolvoVortexWartburgWestern StarWiesmannXinKaiYUEJINZhonghuaZhongxingZotyeZukАвтобусыАвтокаталогАвтомобильные запчастиАвтомобильные наклейкиАЗЛК (Москвич)Акционные предложенияАтласы и картыБАЗБелазБогданВАЗ (Лада)ВИСГАЗГазобалонное оборудованиеГрузовикиДвигателиДонинвестЗАЗЗИЛИЖКАвЗКамазКарбюраторыКарты и АтласыКвадроциклыКомбайныКРАЗКузовной ремонтЛИАЗЛитература для автошколЛитература для СТОЛодочные моторыЛУАЗМАЗМопедыМотолодкиМотороллерыМотоциклыПАЗПлакатыПравила дорожного движенияРазноеРаспродажаРАФСельхозтехникаСкутерыСтритрейсингТагазТесты по правилам дорожного движенияТракторыТюнингУАЗУралУчебная литератураЭкзаменационные билетыЭлектрооборудованиеЭнциклопедии автоЮридическая помощьНазвание модели Показать

Характеристики грузовика ГАЗ 5312

ГАЗ 5312 (1961-1992)
Кузов
Грузовик
Длина, мм: 6395
Ширина, мм: 2280
Высота, мм: 2190
Колесная база, мм: 3700
Снаряженная масса, кг: 3200
Количество мест: 2
Количество дверей: 2
Двигатель
4.25
Объем двигателя, куб. см.: 4254
Тип двигателя: Дизельный, V8, 16-клапанный
Система газораспределения: OHV
Система питания: Карбюратор
Мощность, л.с./при об/мин: 120 / 3200
Крутящий момент, Н•м / об/мин: 190 / 4500
Трансмиссия
Привод: На задние колёса
Коробка передач: MКП
Количество передач: 5
Подвеска
Передняя: Рессора
Задняя: Рессора
Рулевое управление
Тип рулевого управления: Винт-шариковая гайка или червяк с трехгребневым роликом
Усилитель руля: -
Тормоза
Передние: Барабанные
Задние: Барабанные
Системы: -
Эксплуатационные данные
Максимальная скорость, км/ч: 90
Время разгона до 100 км/ч, сек.: -
Размер шин: 8,25 R20
Объем топливного бака, л: 100
Тип топлива: Бензин А-76
Расход топлива (в городе), л. на 100 км.: 17.0
Расход топлива (за городом), л. на 100 км.: -



autoinform96.com

ГАЗ 5312 продолжил серию среднетоннажников ГАЗ 52/53

Хроника Горьковского автозавода берет начало в 1929 г. За 85 лет своей деятельности предприятие произвело ряд прославленных моделей грузовиков и легкового автотранспорта, завоевавших уважение потребителей. В 1983 г. с его конвейера сошел ГАЗ 5312 – бортовой грузовик средней тоннажности, серийно выпускавшийся до начала 1993 г. Его родоначальником стал ГАЗ-52/53, от которого обновленная модель унаследовала много общего, но при этом приобрела немало радикальных изменений.



Внешний дизайн и внутреннее оформление



Внешние преобразования коснулись дизайна радиаторной облицовки – отверстия решетки стали продолговатыми, подфарники (поворотники и габаритные огни) переместились к краю, появились комбинированные, 2-ламповые, оранжевые светорассеиватели. Эргономичные водительское и пассажирское кресла спарены в одну единицу. Располагаться на них достаточно удобно в любое время года. Бензобак поместили под водительским креслом.





Установка панорамного лобовика способствовала улучшению обзора, просматриваемого из кабины. Добавились электроочистители стекол. Год спустя грузовики стали комплектовать обновленными зеркалами заднего вида и трехслойными ветровыми окнами. Кабина автомобилей семейства 5312 унифицированная. Приборная панель первых автомобилей этой серии оборудовалась часами, но не содержала амперметра и датчика компрессии масла – их заменяли лампочки-сигнализаторы.



Двигатель



Автомобиль ГАЗ 5312 имеет V-образный, 8-цилиндровый, 16-клапанный бензиновый (А-76) электродвигатель марки ЗМЗ-511 с мощностью 120 л.с., с которым вырабатывает до 400 тыс. км ресурса до капремонта. Мотор отличается низкой экономичностью. КПП – механическая, 5-ступенчатая. Наибольшая скорость езды грузовика ГАЗ 5312 – 90 км/ч, расход топлива по городу – 17 л/100 км, емкость бака – 100 л.


Довольно распространенный дефект двигателя заключается в коррозионно-механическом износе блока цилиндров в области установки гильз. Первоначально для уплотнения под фаску гильзы помещалось каучуковое кольцо, защищающее двигатель от попадания охлаждающей жидкости. При каждом перегреве кольцо оплавлялось, и жидкость оказывалась в масляном поддоне. Для устранения этой неполадки в дальнейшем стали использовать медные кольца.





Грузовик оснащен миниатюрным распределителем зажигания с размещенными на нем высоковольтными контактами (8 шт.). Недостатком распределителя является наличие прогаров и перебоев в работе при попадании воды на крышку. Изначально двигатель ГАЗ 5312 оборудовался не электрозажиганием, а стандартным прерывателем, у которого периодически обугливались контакты. Для запуска мотора их следовало регулярно зачищать, что решало проблему зажигания.


Кроме этого, двигатель ГАЗ 5312 имеет сложности с вариатором системы зажигания, который служит для регулировки силы искры во время запуска. Он часто перегорает, в результате чего глохнет электромотор. Для исправления этой проблемы опытные водители имеют при себе провод, чтобы зашунтировать клеммы катушки при сгорании вариатора.


Электростартер с втягивающим автоматом был новой разработкой, упрощающей запуск двигателя, вследствие чего в 5312-ом ликвидировали ножную педаль стартера. Усовершенствовали элементы ходовой части. Грузоподъемность ГАЗ 5312 возросла до 4,5 т.





Сцепление грузовика непрерывно замкнутое, сухое, 1-дисковое, амортизационное, смонтировано на маховике электромотора, отличается низким ресурсом. Работу этого узла сложно назвать надежной, поскольку двинуться с места без специфических рывков не удается.



Обзор основных характеристик грузовика



Технические характеристики ГАЗ 5312 предусматривают использование зависимой, пружинно-рессорной подвески с телескопическими амортизаторами. В заднем ряду над главными рессорами размещаются поменьше. При движении пустой машины функционирует нижний ряд; а при нагрузке – главные рессоры вводят в эксплуатацию вспомогательные верхние. Но при езде по неровностям с максимальной нагрузкой рессоры слабые и не справляются.







Управлять таким грузовиком может лишь физически крепкий водитель – руль не имеет гидравлического усилителя. Рулевой механизм представляет собой винт-шариковый червяк с 3-гребневым роликом. Переход на другую передачу производится с двойным выжимом сцепления.


Автомобиль ГАЗ 5312 имеет тормоза барабанного типа на всех колесах, в результате чего они используются не только для снижения скорости машины, но и для осуществления стояночного тормоза. Ручной тормозной механизм размещен на карданном валу, что доставляет некоторые неудобства.





На базе шасси ГАЗ 5312 производится всем известный бензовоз - один из наиболее востребованных видов спецтехники. Часто для осуществления жизнедеятельности страны на шасси ГАЗ 5312 монтируется цистерна, в результате чего грузовой автопарк пополняется традиционными водо- и молоковозами, масло- и топливозаправщиками.


ГАЗ 5312 – выносливый и верный спутник, его основные достоинства – невысокая цена, конструктивная простота, легкость в обслуживании, ремонтопригодность и долговечность обусловили высокую популярность. Эта модель грузовика стала самой многочисленной на советских дорогах в свое время – общее производство превысило 4 млн. экземпляров. В 1990 г. ей на смену пришел модернизированный вариант – ГАЗ 3307. После этого 10-летняя история ее производства прекратилась. Но эти грузовики остаются в народнохозяйственном использовании и сегодня.

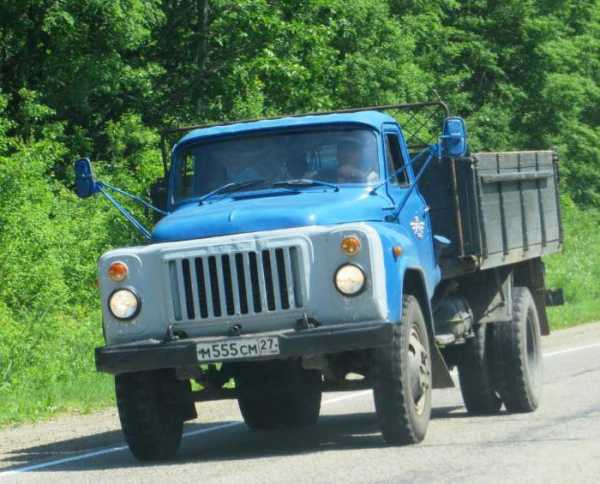

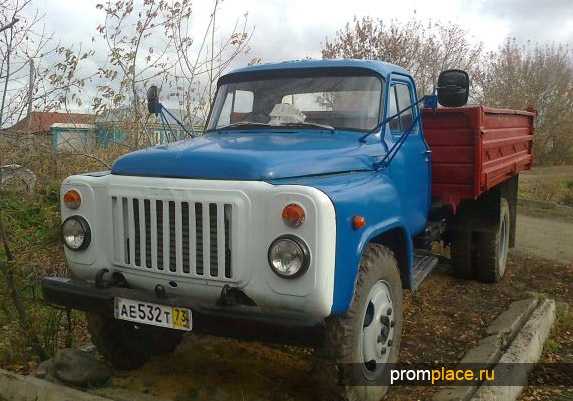

Фото среднетоннажного грузовика











promplace.ru

устройство, технические характеристики, фото и видео

Бензовозы на основе ГАЗ-53 – это заслужившие в советское время известную популярность среди отечественных потребителей автомашины, имеющие на базе грузовика ГАЗ цистерну (бочку) для кратковременного хранения и дальних перевозок светлых нефтепродуктов (бензина и др.).

Бензовоз ГАЗ-53

Главная особенность этих автоцистерн – шасси производства Горьковского автозавода с маркировкой ГАЗ-53, выпускавшиеся в серийном варианте с 1961-го до 1993-го года. Они представляют собой среднетоннажные автомобили третьего поколения из модельного ряда ГАЗ аналогичной грузоподъемности, за годы выпуска превысившие общим числом более 4-х миллионов единиц. Став самым массовым советским грузовиком, эта машина имела множество модификаций – самосвалы, седельные тягачи, пожарные автомобили, молоковозы, бензовозы и др.

Преимущества применения основы ГАЗ для транспортировки бензопродуктов исходят из следующих факторов:

  • Надежности самой машины;
  • Простоты устройства и, как следствие, доступности текущего ремонта;
  • Длительного ресурса двигателя – до 400 тысяч километров;
  • Возможности размещения в кабине до 3-х человек, что позволяет персоналу меняться в управлении и участвовать в совместных действиях при возникновении экстренной ситуации;
  • Цельнометаллическим конструкциям, обеспечивающим безопасность обслуживания;
  • Дешевизны используемых в ремонтных работах запчастей.

На базовое шасси устанавливается цистерна эллиптического сечения, дающая машине наибольшую компактность и маневренность в движении по городской местности. При этом машина адаптирована к условиям российского климата и дорог, как в отношении грузовой основы, так и для цистерновой емкости.

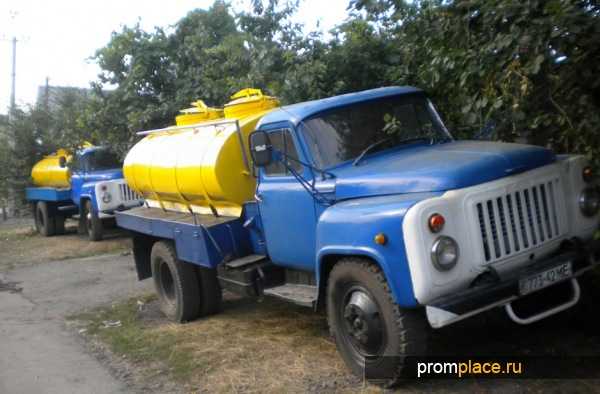

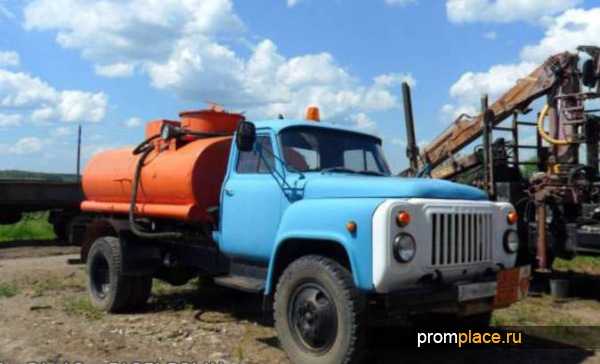

Фото бензовоза на базе ГАЗ 53

Устройство

Внешне бензовозы на базе ГАЗ-53 выделяются характерными для торговой марки и конкретной модели особенностями – небольшого объема кабиной с длинным капотом и выступающими крыльями, а также овальной бочкой с насосом. Эти агрегаты предлагают пользователю ряд возможностей, полностью зависящих от технической комплектации устройства:

  • Установленный двигатель марки ЗМЗ-53 (карбюраторный, 4-хтактный, с 8-ю рабочими цилиндрами) дает сравнительно высокую для среднетоннажника мощность – 125 л.с.
  • КПП рассчитана на 5 скоростей – 4 передних передачи и одна задняя.
  • Ходовая представлена 2-мя осями с формулой колес 4*2 и зависимой рессорной подвеской, оснащенной для придания машине более плавного хода телескопическими амортизаторами.
  • Трансмиссионный механизм – механический 4-ступенчатый.
  • Рулевая без гидроусилителя, что несколько усложняет управление, но значительно упрощает конструкцию.
  • Тормозная система – барабанного типа.
  • Цистерна (бочка) – овальной формы, сваренная из высокопрочной листовой стали, горизонтально расположенная, имеющая внутренние ребра жесткости для увеличения ее прочности и безопасности использования (волнорезы исключают повреждения бочки как из-за внешних механических воздействий, так и вследствие внутренних гидроударов).
  • Насос, которым снабжена цистерна, используется лопастного центробежного типа, имеет привод к двигателю грузовика через ВОМ.
Габариты бензовоза ГАЗ-53

ВНИМАНИЕ! Карбюраторный двигатель «трудяги» требует приличное количество горючего, поэтому в целях экономии некоторые модели оснащаются дизельными агрегатами ММЗ Д-245.

Технические характеристики

Технические характеристики бензовоза ГАЗ-53:

ХарактеристикиПоказатели
Масса, кг:
— общая для всего агрегата7157
— базового шасси3470
Габариты, мм:
— длина6190
— ширина2380
— высота2590
Длина автомобильной базы, мм3700
Дорожный просвет, мм245-265
Параметры двигателя, л.с., марка / мощностьЗМЗ-53/125
Объемы двигателя, см34254
Расход горючего на 100 км, л25-28
Скорость макс., км/ч85
Цистерна марка806 (АЦ-4,2-53А), 808 (АЦ-4,2-53А)
Емкость (объем) бочки, л4200-4800
Наибольшая допустимая плотность перевозимых нефтепродуктов, г/см30,86

Видео обзор бензовоза ГАЗ-53:

allspectech.com

ГАЗ 5312: особенности конструкции

Грузовой автомобиль ГАЗ 53 производился Горьковским автозаводом на протяжении более 30 лет. За годы производства машина пережила несколько модернизаций, в ходе которых росла мощность двигателя и грузоподъёмность. Внешний вид оставался практически неизменным, как и конструкция основных узлов и агрегатов.

Модернизация 1983 года

Версия грузовика под обозначением ГАЗ 53А производилась с 1965 года, и к началу 80-х годов устарела по многим показателям. Поскольку перспективные модели грузовиков были только в разработке, то у конструкторов не было другого выхода, кроме очередной доработки старой модели, которая стала обозначаться ГАЗ 5312.

Модернизация коснулась двигателя, который оснастили головками с измененными каналами впускных клапанов и увеличенной степенью сжатия. Каналы получили иную форму стенок, которая позволяла более полноценно направлять поток рабочей смеси в цилиндры. Для приготовления рабочей смеси применялся усовершенствованный карбюратор К 135.

На двигателе ГАЗ 5312 применили масляный поддон и клапанные крышки измененной формы, более надежные маслоотражательные колпачки и сцепление.

Благодаря таким доработкам изменились основные характеристики ГАЗ 5312 – грузоподъёмность выросла до 4,5 тонны и немного снизился расход топлива (на 1,5-2 литра). Для компенсации выросшей нагрузки в задние основные рессоры было добавлено по одному листу.

Модификации

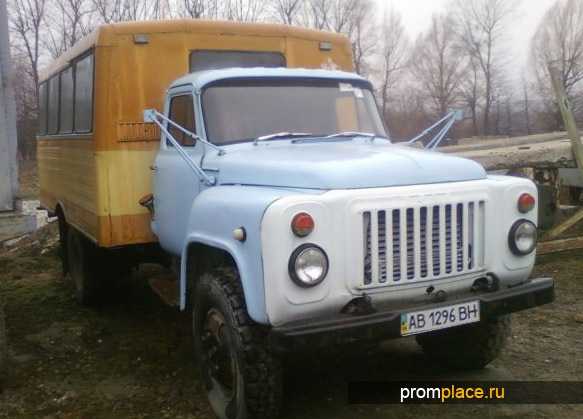

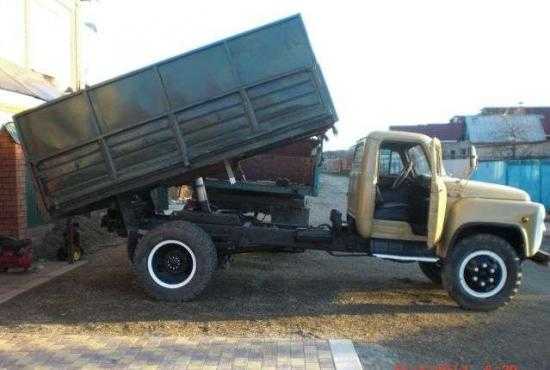

Автомобиль оставался универсальным, и его выпускали в самых различных вариантах. Шасси ГАЗ 5312 применялось для самосвалов, автобусов, пожарной и коммунальной техники. Отдельные версии шли на экспорт и для нужд армии.

Для нужд автобусных заводов изготовлялось удлиненное шасси ГАЗ 5312, отличавшееся более мягкой подвеской. Автобусное шасси было в двух исполнениях – для нормальной и северной климатических зон. Почти все варианты могли быть поставлены с газобаллонной установкой. Газобаллонная бортовая версия 5319 оснащалась 105-сильным двигателем, специально доработанным для работы на газе.

Изменения в ходе производства

Конструкция грузового автомобиля ГАЗ 5312 постоянно дорабатывалась и улучшалась. Многие изменения были мелкими и незначительными. Ниже перечислены только основные доработки.

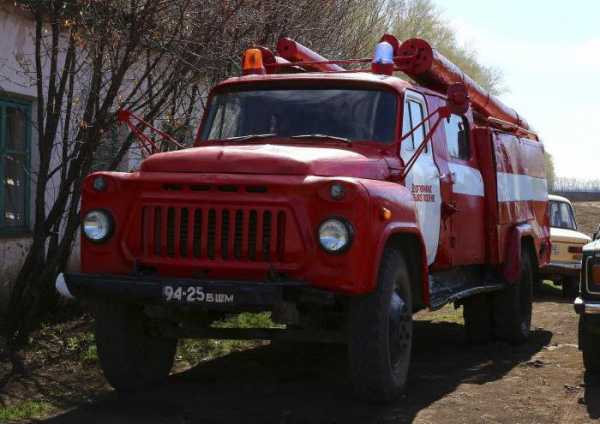

  • Ранние машины имели решетку радиатора с жабрами вентиляции радиатора старого образца и только с 1984 года стали применять новую (на фото выше показана пожарная машина с установленной старой решеткой).
  • Постоянно шла борьба за сокращение веса машины – с 1985 года его удалось снизить на 50 кг.
  • В том же 1985 году машину стали комплектовать главной парой с передаточным числом 6,17.
  • В 1986 году кардинально изменили тормозную систему автомобиля и ввели кнопку аварийной сигнализации в кабине. Грузовик оснастили светотехникой, соответствующей международным стандартам.
  • В 1988 году доработали двигатель путем внедрения новых головок.
  • В 1990 году изменили пол бортовой платформы.

fb.ru

Газ 5312 - технические характеристики — Лада Мастер • Лада Мастер


Этот автомобиль прочно ассоциируется с советским народным хозяйством, свежим хлебом, сельхозработами и советскими автошколами. Именно на Газ 5312 до недавнего времени, а кое-где и сегодня, проходят обучение и практикуются желающие получить грузовую категорию С. Газон стал настолько обыденным, что мы и не задумываемся, какая у него интересная история, и какие у него могли бы быть модификации, если бы автопром был немного попроворнее.

Содержание:

  1. Борьба за полуторку
  2. Пятьдесят третий, как венец прогресса
  3. Газ 5312 и его отличия
  4. Модификации Газ 5312

Борьба за полуторку

Газ 51А всем был хорош и всех устраивал. Его огромный расход бензина и довоенная конструкция с нижнеклапанным двигателем Додж нисколько не смущала ни автохозяйства, где он работал, ни тем более, производителей и руководство. Самые изобретательные водители ставили на маломощный 70-сильный мотор карбюраторы от Газ-12 (Зим), в результате чего расход еще больше увеличивался и достигал космических 40 литров на сотню, зато мощность увеличивалась значительно. Некоторые источники говорят о прибавке в 20 сил, но верится в это мало.

Рано или поздно, 51-й все-таки требовал замены, и на заводе это прекрасно понимали. Понимали и в НАМИ, поэтому активно занимались поисками конструктивных решений для постройки похожего по характеристикам автомобиля. Скажем сразу, что все титанические усилия талантливейших конструкторов пошли прахом. Многолетняя работа по созданию практичного грузовика для народного хозяйства вдребезги разбилась о бюрократический барьер, который преодолеть не смогли ни НАМИ, ни конструкторы самого завода. В отличие от прекрасных разработок, которые стоят отдельного рассказа, хозяйства страны получали на протяжении 50 лет тот же самый Газ 51 с незначительными изменениями. Газ 5312 — характерный тому пример.

Пятьдесят третий, как венец прогресса

Полного ухода от конструкции Газ 51 так и не получилось. Газ 56, который планировался для массового выпуска еще в 60-х, так и не добрался до конвейера, зато у завода появился новый отличный двигатель Змз 53. Восьмицилиндровый V-образный мотор мог развивать целых 120 лошадиных сил при 4,2 литрах объема, что для 60-х годов было более, чем прогрессивно. Если бы не бюрократическая волокита, он мог бы появиться на несколько лет раньше, и тогда, возможно, все развивалось бы по-другому. Появились бы автомобили бескапотной компоновки, Газ 66 имел бы еще несколько работоспособных модификаций и вышел бы на десяток лет раньше, но…

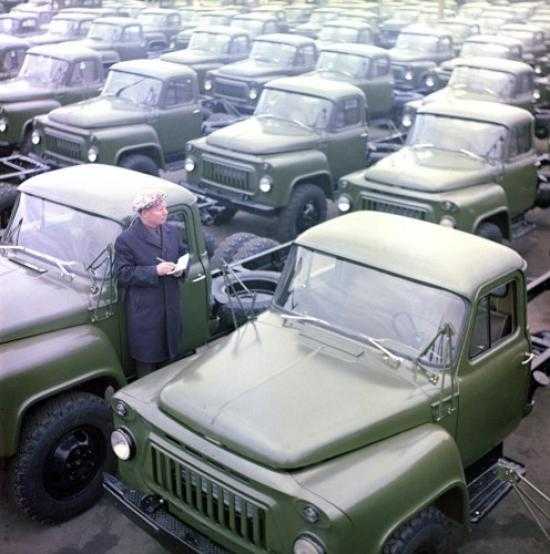

Закончилось все тем, что на шасси 51-го просто установили кабину нового семейства Газ 52/53, и только спустя 10 лет под капот грузовика попал этот мотор. Спасибо и на этом. Благодаря значительному увеличению мощности и смене главной передачи, а также еще нескольким незначительным изменениям, на свет появился полноценный Газ 53 — грузовик с достаточно мощным, экономичным и надежным двигателем, косозубыми малошумящими шестернями в КПП, измененной тормозной системой, более современной, хотя и спартанской кабиной. Так автомобиль выходил с конвейера под индексом Газ 53А, до тех пор, пока его не сменил 5312.

Газ 5312 и его отличия

Газ 5312 технические характеристики которого приведены в таблице, по сути остался тем же 53-м газоном. Более того, на его базе до самого конца производства выпускался 52-й, который по сути повторял конструкцию Газ 51, но имел новую кабину. Оставили даже старый редуктор главной передачи червячного типа, прямозубую коробку передач и нижнеклапанный мотор.

В 1982 году с передней панели 53-го газона исчез знак качества. Был ли этот какой-то символ, или просто у советов был дефицит пластмассы, доподлинно неизвестно, но сразу после этого завод делает модернизацию автомобиля и в 1983 году появляется Газ 5312. Внешне — копия старой модели, но некоторые изменения внесены были:

  • модернизировали двигатель, теперь он маркировался ЗМЗ 5311;
  • была усилена конструкция задней подвески;
  • рама получила дополнительные усилители;
  • в рессоры добавили лист;
  • убрали накладку с переднего бампера.

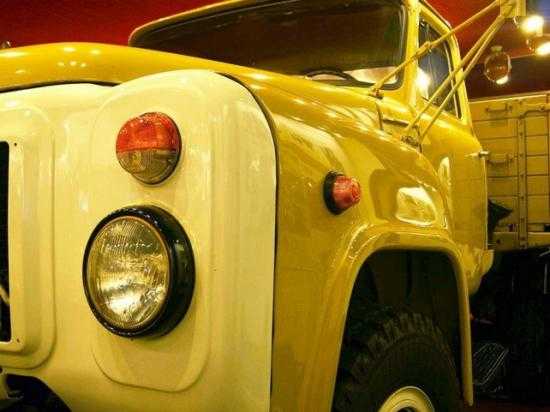

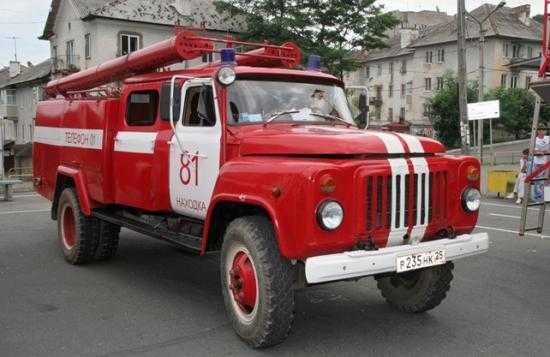

Позже, в 1986 году новый индекс автомобиля подкрепился внешним обновлением — была изменена облицовка радиатора и на 52-й и на 53-й модели, только на 5312 передняя штампованная облицовка красилась в белый и светло-серый цвет, а на 52-м окрашивалась в цвет кабины. Примерно в это же время автомобиль получил новый вариант окраски — синий.

Модификации Газ 5312

Что получил автомобиль вместе с новым индексом? Немного, но на новый индекс тянет. Грузоподъемность удалось увеличить до 4 тонн за счет изменений в подвеске и конструкции рамы, а двигатель позволил экономить 10% бензина, по сравнению с прошлой моделью. Также в разное время появлялись другие внешние изменения. На машину устанавливали зеркала заднего вида в пластиковом корпусе, цветные подфарники, новые задние фонари, как у Камаза, а салон, фактически, так и остался приветом из далеких 50-х.

Новое шасси 5312, как и 5206, которое получало от более мощного автомобиля все нововведения, касающиеся внешности, использовалось для такого количества модификаций и надстроек, что перечислить их практически невозможно. Это были и автобусы Паз, Кавз, Кубань, автомобили Баз с термокузовом, внешне напоминавшие Пазики, бензовозы, автокраны, седельные тягачи и самосвалы, вахтовки, лафеты, специализированные автомобиля для уборки улиц… Словом, запрягли 5312, как только могли. Другого варианта просто не было, и автомобиль оставался единственным помощником в народном хозяйстве до появления нового автомобиля, но это уже совсем другая история.

Читайте также Зил Бычок — технические характеристики

Читайте также:


ladamaster.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
