Портал о насосах. Циркуляционный насос Wilo (Вило) для отопления: характеристики

Содержание

Естественная циркуляция теплоносителя подходит не для всех систем отопления. В больших частных домах, где много разводок трубопровода, отдача тепла от радиаторов, которые установлены далеко от котла, снижается. Для решения этой проблемы существует два выхода. Первый из них – это увеличение количества секций в радиаторах, а второй – установка циркуляционного насоса. Второй способ более эффективен.

Достойное место на рынке насосов для отопления занимает немецкая компания Wilo.

Кратко о компании

Предприятие, основанное в 1872 году немцем Луисом Оплендером, изготовляло бытовые принадлежности из медных сплавов. Сын его выучился на инженера-механика и стал продолжать семейное дело. Он изобрел конструкцию циркуляционных насосов, которые стали изготовляться и  были поставлены на поток в 1929 году. На сегодняшний день эта крупнейшая компания является мировым лидером по производству циркуляционных насосов для ГВС и системы отопления для частных домов и промышленности.

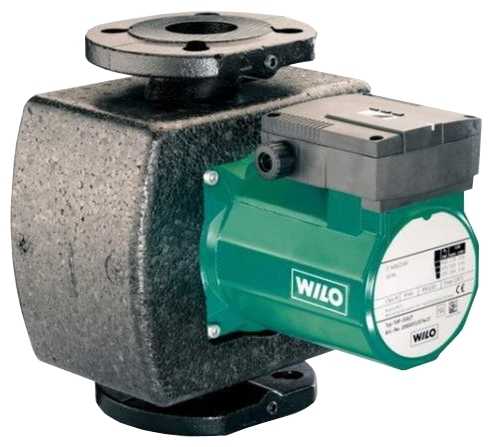

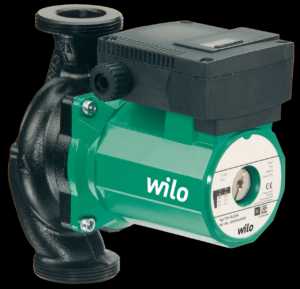

Циркуляционный насос Wilo TOP-S65


к меню ↑

Особенности устройства

Основная задача циркуляционных насосов вило заключается в том, чтобы увеличить тепловую отдачу отопительной системы, в частности, радиаторов. Они увеличивают КПД. при небольшой затрате топлива для нагрева теплоносителя, теплоотдача получается высокой. Секрет такой экономии заключается в том, что жидкость в системе отопления циркулирует принудительно, а не за счет естественных физических процессов.

В обычной системе отопления от котла по трубам подачи идет горячая вода, обратно же к котлу возвращается практически холодная (так называемая обратка). И именно за счет естественного процесса подъема горячего вверх и опускания холодного вниз и работает вся система.

В условиях принудительной циркуляции, теплоноситель во всем отопительном контуре имеет одинаковую температуру, благодаря чему и увеличивается площадь теплоотдачи при тех же затратах топлива.

Кроме того, используя циркуляционный насос wilo, можно сэкономить на материалах для отопления, используя трубы с меньшим диаметром, потому как теплоноситель в трубопроводе будет перемещаться под давлением.

Циркуляционные насосы wilo должны работать непрерывно, чтобы обеспечить постоянную циркуляцию теплоносителя. Поэтому к ним выдвигаются высокие требования в области качества материалов, сборки и технических характеристик в общем.

Помпа вила – это электронасос, следовательно, потребляет электричество. И в соотношении цены устройства и его качества является оптимальным выбором, поскольку средняя величина мощности насосов для отопления вило, предназначенных для частных домов, составляет всего 250 Вт в сутки.

Насос вило бесшумный в работе. В нем нет вентилятора, предназначенного для охлаждения устройства.

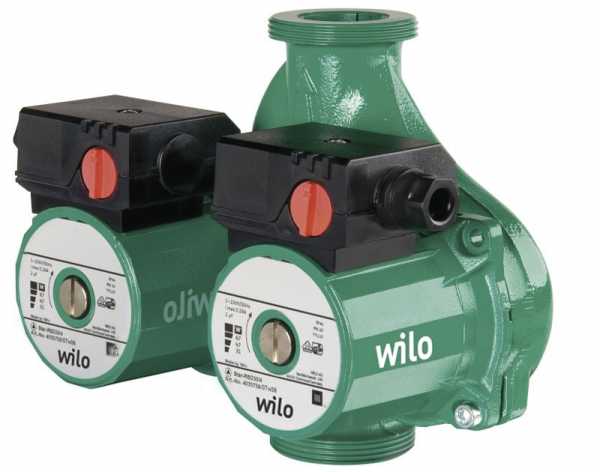

Двуроторный циркуляционный насос

Средние характеристики агрегатов таковы:

  • напор составляет 8 м;
  • давление внутри водопровода – 5 м3/ч.

к меню ↑

Разновидности

Циркуляционные насосы для систем отопления wilo имеют две модификации:

  • устройства с сухим ротором;
  • устройства с мокрым ротором.

к меню ↑

Насос с сухим ротором

Насосами с сухим ротором называют устройства, где ротор и крыльчатка находятся в разных корпусах. Крыльчатка постоянно находится в воде и, вращаясь, создает ее циркуляцию. Ротор находится в отдельном герметичном корпусе вместе с двигателем. Такие устройства устанавливаются в двух случаях:

  • системы отопления промышленного типа;
  • системы горячего водоснабжения.

Все дело в том, что установки с сухим ротором создают много шума в своей работе, поскольку двигатель и ротор работают в сухом герметичном корпусе и ничто не погашает шума от их работы. К тому же такие помпы требуют дополнительного охлаждения и смазки.

В случае установки насоса с сухим ротором в системе отопления, для него отводится отдельное помещение. В многоэтажных домах и на предприятиях их устанавливают в подвалах или котельных.

В жилых помещениях такие устройства могут устанавливаться в системе ГВС и выполнять функции повышающего насоса. В этом случае шумом от работы помпы можно пренебречь, поскольку работает она не круглосуточно, а лишь в тех случаях, когда открывают кран для подачи воды.
к меню ↑

Насос с мокрым ротором

В насосах с мокрым ротором вся система,включая крыльчатку, ротор и двигатель, находится в одном корпусе и постоянно соприкасаются с водой. В отдельный блок выведены лишь электрические контакты. Вода, или другой теплоноситель, который находится внутри корпуса, не только является смазывающим веществом для насоса, но и полностью подавляет шумы от его работы.

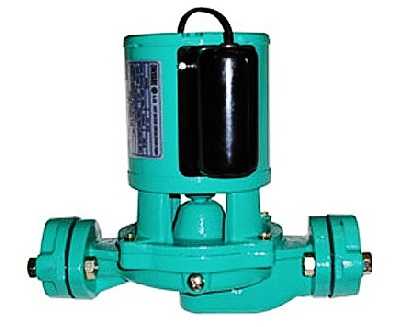

Циркуляционный насос с сухим ротором

Именно поэтому в жилых домах и квартирах всегда устанавливают циркуляционные насосы мокрого типа. Такие устройства работают абсолютно бесшумно.
к меню ↑

Выбор и установка

Прежде, чем выбрать какое-либо устройство, необходимо узнать все его технические характеристики. В первую очередь обращают внимание на мощность аппарата. Она напрямую зависит от площади, которую необходимо отапливать. Например:

  1. Допустим, площадь для обогрева равна 130 м2. Для того, чтобы отопительная система работала эффективно, потребуется насос для отопления wilo с мощностью 0,4 м3/час.
  2. Если площадь возрастает до 170 м2, необходим аппарат мощностью 0,6 м3/час.
  3. А на площадь в 300 м2, необходимая мощность — 0,9 м
    3
    /час.

Это приблизительные расчеты. Для более точного расчета требуется величина скорости теплоносителя внутри системы и специальные коэффициенты.
к меню ↑

Монтаж аппаратов

Производитель вило предоставляет большой выбор аппаратов для системы отопления. Благодаря огромному разнообразию можно выбрать любой размер резьбовых и фланцевых соединений, которые подойдут для монтажа к любой системе отопления.

Монтаж устройств не сложен.Установить циркуляционный насос wilo можно на трубопроводе. При небольших площадях до 750 м2 предпочтительнее модель Wilo-Star-RS. Данная серия аппаратов оснащена трехступенчатым переключателем. Необходимое напряжение в сети – 230 В. Температура рабочей жидкости от -10 до +110 градусов. Но окружающая температура не должна быть более +40 градусов.

Агрегат на валу располагают горизонтально либо вертикально. Установка с какими либо углами отклонения от горизонтали или вертикали категорически запрещена. Чаще всего установку производят на трубу обратной подачи, недалеко от входа в котел. Однако установка может быть произведена в любой точке отопительной системы, как на трубах подачи, так и на трубах обратки.

Циркуляционные насосы Вило в системе отопления

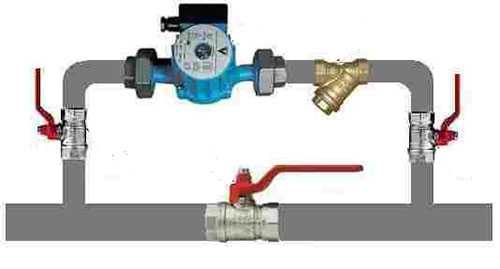

Для упрощения установки, ремонта и замены насоса в системе отопления, в трубу обычно вваривают байпас, а уже на него монтируют насос. Байпас — это участок трубы с отводными фланцами. На трубе байпаса, которая вваривается в основной отопительный контур, установлен кран. На отводной дуге так же установлены краны с обоих сторон насоса и фильтр на входе в него. Это позволяет, в случае необходимости ремонта или замены помпы, произвести все работы без слива системы и охлаждения помещения. Нужно будет лишь перекрыть краны с обеих сторон от насоса и открыть кран прямой циркуляции.

На клеммной коробке имеются два кабельных вывода. Следовательно, помпа подключается к электросети  с любой стороны. Клеммы имеют пружинное устройство, благодаря чему кабель подсоединить легко.

После установки насоса при первом его пуске необходимо стравить весь воздух из его корпуса. Для этого на лицевой стороне помпы есть винт. После запуска насоса винт нужно полностью выкрутить и подождать, пока из открывшегося отверстия побежит вода. Затем винт плотно закрутить обратно.

Итак, подключение циркуляционного насоса – процесс не сложный, который можно выполнить самостоятельно. Следует лишь правильно подобрать аппарат и ознакомиться с особенностями монтажа.
к меню ↑

Эксплуатация

Ремонт циркуляционных насосов wilo, как и любых других импортных устройств лучше производить в сервисном центре. Поэтому следует обращать внимание на предупреждение поломок.

  1. Не допускается работа аппарата с нулевой подачей.
  2. Нельзя эксплуатировать устройство без жидкости.
  3. Агрегат при длительном простое включают раз в месяц на 10-15 мин. Иначе существует вероятность, что он окислится и блокируется вал.
  4. Необходимо следить, чтобы аппарат работал лишь в допустимых границах установленных величин параметров.

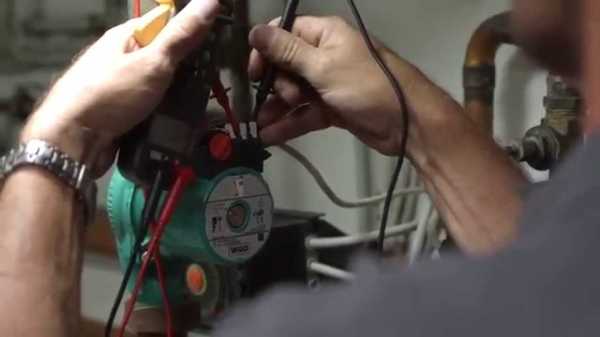

Тестирование электрической коробки насоса

Периодически проводят техобслуживание устройств.

  1. Сперва удостоверяются в отсутствии вибрации и шума.
  2. Проверяют работу помпы по напорно-расходным параметрам.
  3. Проверяют, не нагревается ли чрезмерно двигатель.
  4. Смазывают резьбовую часть болтов фланцев.
  5. Проверяют заземление на корпусе.
  6. Проверяют, не протекает ли трубопровод в местах крепления.
  7. Удостоверяются в качестве соединений кабеля в клеммной коробке.

к меню ↑

Разборка для ремонта циркуляционных насосов WILO с «мокрым» ротором (видео)

nasosovnet.ru

Циркуляционный насос для отопления Wilo (Вило)

Содержание

Циркуляционный насос монтируется в систему отопления для повышения ее характеристик и улучшения работоспособности. Без циркуляционных насосов у протяжных систем отопления были бы серьезные проблемы с тепловыми носителями, а их технические характеристики не смогли бы полностью обеспечивать систему горячего водоснабжения (ГВС) более-менее крупного частного дома.

Двойной циркуляционный насос Wilo TOP-S

Именно об особенностях циркуляционного насоса для отопления мы сейчас и поговорим. В качестве примера и самого подходящего производителя выберем продукцию компании Wilo.

Особенности циркуляционных насосов

Многие считают, что для систем отопления достаточно просто проложить носитель, подключить его к котлу и забыть обо всех проблемах.

Однако технические характеристики отопительных контуров могут падать, прямо пропорционально протяжности этих самых трубопроводов. В системе ГВС тепловой носитель обязан пройти весь контур, вернуться в систему подачи и снова завершить полный цикл обогрева.

Это вполне оправданная и продуманная система, которая редко дает сбои. Именно за счет ее простоты ей редко требуется ремонт или серьезное обслуживание. Однако часто случаются ситуации, когда трубопроводы систем ГВС становятся слишком длинными.

В таком случае естественные технические характеристики систем отопления недостаточны для его нормальной циркуляции. Горячая жидкость будет задерживаться, что приведет к неравномерному прогреву комнат. И это в лучшем случае. В худшем же вам после нескольких месяцев такой эксплуатации может потребоваться ремонт.

Не говоря уже о том, что за неравномерный прогрев вам еще и заплатить придется прилично, так как котел хоть и будет работать непродуктивно, но электричество или газ жечь не перестанет.

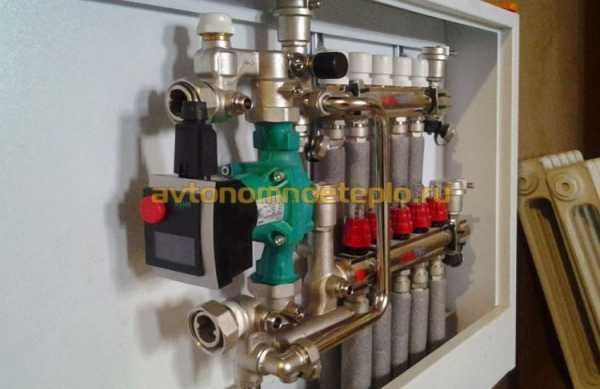

Ситуация усугубляется, если вы решили смонтировать себе водяные теплые полы. В отличие от обычных радиаторных систем отопления, теплые полы обладают очень протяжными контурами. Их длина может доходить до 50-80 метров на одной ветке. А таких веток, как правило, не меньше 3.

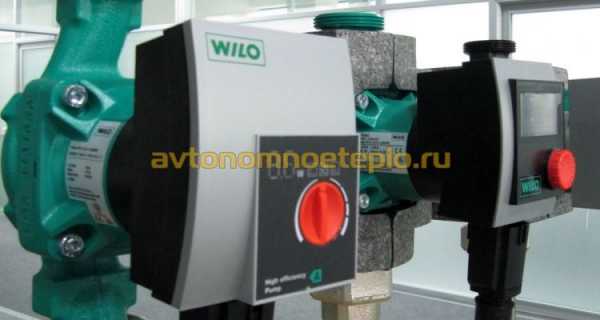

Циркуляционный насос Вило с разных ракурсов

Неудивительно, что в столь протяжной системе просто необходимо смонтировать циркуляционный насос, иначе эффективности от отопления вы не получите.

Если же у вас еще и несколько этажей в доме, то тут циркуляционные насосы будут вне конкуренции. Иначе вода в системе ГВС попросту не дойдет на верхние этажи. И даже тщательный ремонт или перепланировка здесь уже не поможет.

Если же установить насос Wilo, то ситуация сразу же изменится. У этих насосов задача одна – поднимать давление и напор в системе отопления. Работают они по предельно простой технологии. Их устройство можно описать несколькими словами.

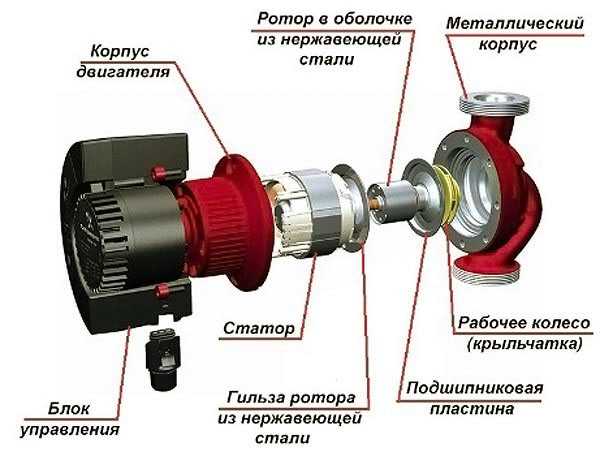

Насосы Wilo состоят из корпуса, рабочей камеры, двигателя, ротора и крыльчатки. У циркуляционного насоса двигатель, как правило, слабый, так как его технические характеристики и задачи довольно незначительны.

Однако компания Вило решила изменить эту традицию, и выпускать линейку насосов Вило не только со стандартными или слаботочными движками, но и с довольно мощными характеристиками. Такой является линейка Wilo Stratos.

Циркуляционный насос врезают в трубопровод отопления на трубе обратки. Там он начинает свое действие. За счет вращения ротора двигателя, вращается и крыльчатка из стали или пластика. Компания Вило предпочитает использовать пластик, но этот момент зависит только от производителя.

Вращение стимулирует всасывающий эффект в конкретной точке системы, что сразу же повышает давление и напор на участке. Как правило, один небольшой циркуляционный насос способен поднять давление в системе отопления или ГВС на 2-4 метра.

Для кардинального изменения ситуации таких показателей не хватит, но этого от циркуляционных насосов и не требуется. В случае чего, их можно докупить и поставить на других участках.

Плюс стоит помнить, что продукция компании Wilo способна выдавать напор и больше 6 метров, если используются насосы, в которых устройство предусматривает взаимодействие с мощными двигателями и сухим ротором.
к меню ↑

Виды циркуляционных насосов

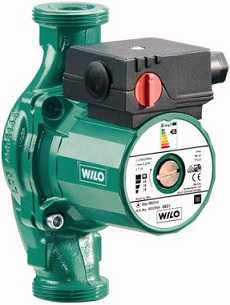

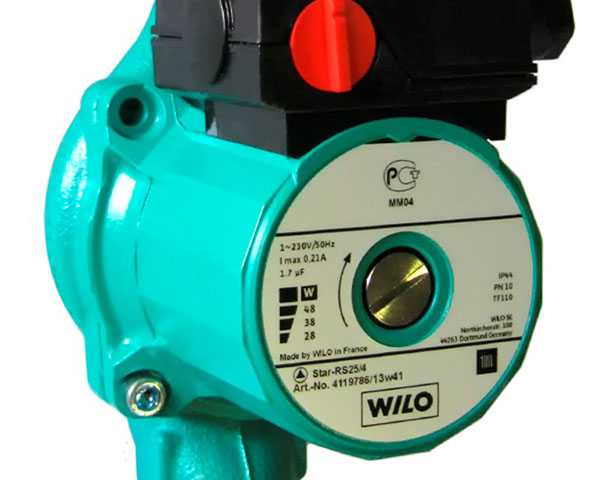

Модель циркуляционного насоса Wilo Star RS

Компания Wilo предлагает своим клиентам достаточно большой выбор циркуляционных насосов. Так, на рынке сейчас широко представлены линейки Wilo Stratos, Wilo Star, Wilo TOP-S и т.д.

Они очень продуктивны, надежны, им редко требуется ремонт и обслуживание. Но каждый насос имеет свои отличия. Это не только технические характеристики, но также и устройство, особенности работы и т.д. По этим параметрам они разделяются на несколько видов, о которых сейчас и пойдет речь.

В первую очередь циркуляционный насос может отличаться по типу используемого двигателя и ротора. В этом плане их делят на образцы с:

  • Сухим ротором;
  • Мокрым ротором.

В первом случае мы рассматриваем очень мощный насос, что рассчитан на внушительное поднятие давления в системе и имеет довольно серьезные технические характеристики. Ротор и двигатель в нем находятся в изолированной камере, что никак не контактирует с рабочей жидкостью.

Таким образом, производителям удается использовать более мощные комплектующие, которые способны существенно улучшить состояние систем отопления. Однако есть у них и недостатки. Сухому ротору может потребоваться ремонт. Причем ремонт обойдется вам достаточно дорого, так как его собирают из дорогостоящих деталей.

Также он шумит во время работы, потребляет достаточно много энергии и нуждается в частом обслуживании. Эти модели способны создать напор на уровне 5-10 метров. Производительность их тоже повышена. Обслуживание и ремонт им необходимы, потому как движок работает с всухую и постепенно изнашивается.

Насос Вило с мокрым ротором имеет другое устройство и его гораздо проще разобрать или модифицировать. Для насосных систем такого типа не нужно регулярное обслуживание, равно как и ремонт. Смазывание и поддерживание в нормальном состоянии всех частей устройства обеспечивает непосредственно жидкость в отопительном контуре.

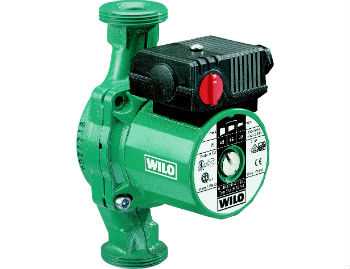

Насос Вило с сухим ротором и возможностью переключения скоростей

Такие модели имеют пониженные технические характеристики и энергопотребление (выдают напор на уровне 2-4 метров), но они бесшумны, достаточно продуктивны и чрезвычайно практичны. А еще, насос Вило с мокрым ротором будет почти в 2-3 раза дешевле образцов с сухим ротором.

По количеству скоростей циркуляционный насос тоже может отличаться. В особенности продукция компании Вило. Их делят на:

  • Односкоростные;
  • Многоскоростные.

Первый образец – это классика. Его, как правило, производят с мокрым ротором и врезают на конкретные участки систем отопления. Выполняет функции это устройство достаточно тривиальные. Оно просто использует свои технические характеристики, чтобы равномерно и постоянно повышать давление и скорость потока на одном из участков.

Многоскоростные модели могут переключаться между режимами и подстраиваться под различные условия. Они намного мощнее и эффективнее, но и стоят дороже. Впрочем, более сложная конструкция только приводит к тому, что устройству чаще необходим ремонт. Это тоже надо помнить.

По типу соединения они могут быть:

  • Фланцевыми;
  • Резьбовыми.

Здесь все очень просто, фланцы лучше подходят для крупных систем, а резьбовые соединения для применения в быту. Если разобрать остальные технические характеристики, то можно понять, что насосы Wilo имеют ряд преимуществ и особенностей.

Их температура рабочей среды находится в диапазоне от 0 до +80 градусов по Цельсию, что немного выше показателей конкурентов. Они способны выдавать хорошее рабочее давление, пропускать до 1 кубометра жидкости в час и имеют высокий класс защиты.

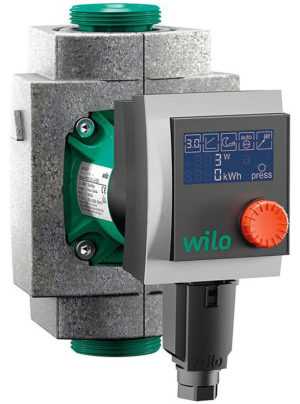

Многоскоростной насос Вило с автоматикой и возможностью настройки

Также рекомендуем вам обратить внимание на отзывы от продукции компании Вило.

Валентин, 36 лет, г. Тверь:

Пользовался устройством из линейки Stratos, так как пришлось повышать давление на контуре теплого пола. Даже не ожидал, что за такую цену получу столь эффективный агрегат. Всем рекомендую.

Евгений, 49 лет, г. Иваново:

Уже в течение 8 лет пользуются насосом Wilo Star RS 25/7. Сказать что я доволен – значит ничего не сказать. Отличная вещь, за все время эксплуатации ремонт требовался только один раз, да и то по мелочи.

Михаил, 26 лет, г. Минск:

В двухэтажной квартире после установки теплых полов стал замечать, что прогреваются они неравномерно. Особенно печально все на втором этаже. Посоветовался с друзьями и понял, что нужно брать циркуляционный насос, потому как номинального давления в контуре не хватает. Решил покупать мощный Wilo Stratos и с решением не прогадал. Устройство прекрасное, работает уже 3 года.

к меню ↑

Технология подключения насосов Wilo

Пример подключения циркуляционного насоса Wilo

Как видим, нормальное функционирование систем отопления во многом зависит от циркуляционного насоса. Но не меньшее значение имеет его установка. Правильно смонтированный агрегат сможет выполнять свои задачи намного дольше и работать эффективнее.

Монтировать циркуляционные модели рекомендуется на трубе обратки.

Этапы подключения:

  1. Собираем насос, выбираем место подключения на контуре.
  2. Отключаем воду, врезаемся в систему отопления.
  3. Монтируем насос, важно установить его в правильном положении.
  4. Затягиваем и герметизируем соединения.
  5. Подключаем устройство к электричеству.
  6. Подаем жидкость на контур и запускаем работу устройства.
  7. Тестируем его в режиме эксплуатации.

Для повышения эффективности эксплуатации циркуляционные модели отрезают от систем фильтрами грубой очистки. Они будут удалять возможные грубые частицы мусора, тем самым повышая надежность насоса. Доказано, что в спайке с фильтром грубой очистки циркуляционный агрегат нуждается в ремонте намного реже.

Очень часто для его установки придумывают специальный карман или вторичную ветку. Это вывод трубопровода, что позволяет монтировать насос в изолированном кармане. На одном из участков монтируют два тройника, которые формируют обводную ветку длиной в 0,5-1 м.

Именно на ней и устанавливают это устройство. Затем остается только установить запорные арматуры на входах в карман и первую ветку. Таким образом, вы в любой момент сможете отрезать насос от снабжения, снять его и обслужить. При этом система будет функционировать должным образом, так как вода сможет беспрепятственно течь по другой ветке.
к меню ↑

Обзор циркуляционного насоса Wilo (видео)

 Главная страница » Популярные производители насосов

byreniepro.ru

Как выбрать циркуляционный насос в систему отопления загородного дома

Содержание статьи:

Система отопления загородного дома представляет собой замкнутый контур, в котором циркулирует вода, нагреваемая в одной точке. В контур включен циркуляционный насос, поддерживающий движение жидкости. Каждый изгиб трубы, сужение, установленные на линии приборы создают гидравлическое сопротивление. Перепада температуры недостаточно для движения теплоносителя по разветвлённой схеме и в двухэтажном доме. Применение насоса делает возможным установку отопительного котла не только в подвале.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос представляет электрический мотор, помещённый в стальной корпус. Его ротор передает вращение через вал на крыльчатку. Вращение крыльчатки создаёт разрежение на входном патрубке, втягивая теплоноситель. При повороте крыльчатка выбрасывает жидкость под давлениеv в контур за счет центробежной силы. Создаётся напор, который является движущей силой циркуляции в контуре отопления.

Циркуляционный насос для систем отопления полезен, вода принудительно убыстряет движение, остывает незначительно, снижается нагрузка на котёл, батареи во всех помещениях одинаково нагреваются. Экономится до 30% горючего на обогрев помещения при правильно составленном контуре.

Проектирование системы отопления, подбор узлов, необходимо доверить специалисту.

Циркуляционных насосов множество, но в тепловых контурах применяют конструкции «мокрого» и «сухого» типа. Если ротор отделён от контакта с жидкостью перегородкой из уплотнительных колец, конструкция считается сухой. Между кольцами при работе образуется плёнка воды, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере износа кольца поджимаются регулирующей пружиной. В зависимости от компоновки конструкции бывают:

  • консольные;
  • вертикальные;
  • блочные.

Насосы используются в системах с большим расходом, применяются в котельных, отапливающих несколько зданий. Они имеют хороший кпд – 80%, но требуют профессионального обслуживания.

В аппаратах «мокрого» типа от водной среды изолирован только статор. Насос работает с малым шумом, не требует обслуживания, используется в малых контурах, несмотря на кпд около 50%. Потребляемая мощность насоса невелика, расход энергии в час при периодическом включении составляет 50-200 ватт. Насосы имеют трехступенчатую регулировку нагрузки.

Критерии выбора циркуляционного насоса для отопления

Важно правильно подобрать циркуляционный насос для отопления по параметрам. Значение имеет:

  • площадь отопления;
  • температурный режим помещений;
  • температурный перепад между подачей и обраткой;
  • функциональные особенности нагревателя;
  • напор в системе циркуляции,
  • особенность сети;
  • используемый теплоноситель.

Результатом правильного подбора оборудования станет комфортная температура в здании.

От площади помещения, требования к температуре и на сколько градусов нагревается теплоноситель в котле, зависит выбор мощности насоса. Есть теплотехнические формулы расчета. Исходим из усреднённых показателей, рассчитывая характеристики циркуляционного насоса:

  1. Производительность насоса устанавливается, исходя из перепада температур – 30-35. Мощность отопительного котла делится на перепад, получают расход, он и есть производительность.
  2. На 10 м длины трубы необходимо 0,6 м напора. Величина, для насоса регламентируемая, указывается в паспорте, измеряется в метрах водяного столба.
  3. Насос обеспечивает циркуляцию во всех радиаторах, исходя из 5 секций на 10 м2. Считается расход теплоносителя в системе по производительности котла. Котел 25 кВт нагревает 25 л/мин, радиатору 15 кВт нужен расход 15 л/мин.
  4. Диаметр труб отопления должен соответствовать сечению патрубков подсоединения насоса. Принято, один насос обеспечит прокачку 80 м контура.

Чем длиннее контур циркуляции и больше сечение труб, тем мощнее требуется циркуляционный насос для отопления дома. Если теплоноситель не вода, более вязкий, насос требуется повышенной мощности.

Если в системе один повышающий насос, его нужно подбирать с запасом мощности. Периодическую корректировку давления в системе может выполнять менее мощный аппарат.

Выбор марки насоса для отопления зависит от возможности покупателя. Известные бренды стоят дорого, работают бесшумно и годами не требуют ревизии. К таким маркам относят насосы европейских производителей. Китайские аппараты дешевле в несколько раз, но срок их эксплуатации невелик, появляется люфт, шум и двигатель сгорает. Российские модели относят к среднему классу, их стоимость дешевле именитых производителей в 2 раза.

Место установки циркуляционного насоса

При установке насоса важно предусмотреть свободный доступ для его обслуживания. Оптимально установить оборудование на обратке перед котлом. Это способствует:

  • равномерной подаче питательной воды в систему;
  • на менее горячей воде насос проработает дольше;
  • в котле не будут создаваться воздушные пробки.

Крыльчатка насоса устанавливается горизонтально, работает под заливом.

Насос монтируют только на байпас, который должен быть сечением меньше основной линии с обязательным включением обратного клапана. Это обеспечит циркуляцию теплоносителя по основной линии при отсутствии электричества. Байпас должен отсекаться для возможности ремонта насоса.

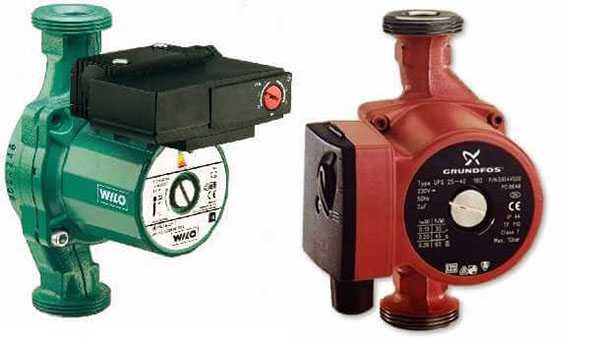

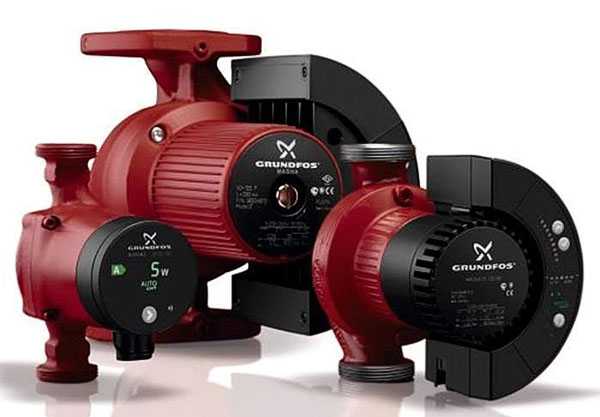

Устройство циркуляционного насоса Grundfos

По утверждению специалистов циркуляционный насос Grundfos является лучшим. В мировом потреблении 50% всех систем отопления оснащены насосами этой марки. Под городом Истра в России открыто дочернее предприятие датского концерна Grundfos.

Выпускаются аппараты с сухим и мокрым ротором. Сухие системы оснащены дополнительным вентилятором для охлаждения двигателя, шумно работают, устанавливаются в котельных. Для домашней сети предлагается система с мокрым ротором серии UPS. Эти устройства выпускаются только в Германии и Сербии. Есть много признаков, по которым можно обнаружить подделку. Настоящий насос от производителя не может стоить дешевле 130-150 долларов.

Прибор работает до 10 лет без ремонта при условии соблюдения режима эксплуатации. При самостоятельной установке прибора нужно выдержать его в помещении не менее суток. Монтируют циркуляционный насос только на горизонтальном участке трубопровода. Подключение трехфазное, от отдельной линии.

В линейке изделий для обустройства дома предлагаются многофункциональные насосы разной мощности Magna и насосы с автоматической настройкой Alpha. Прибор сам подстраивается под заданный режим, снижает параметры ночью, и когда в доме нет жильцов, экономит энергию.

Описание насоса Wilo

Циркуляционные насосы Wilo производства Германии используются для перекачки жидкости в водных магистралях, отопительных системах, в технических процессах.

Модели насосов для отопительных систем собраны в серии и обеспечивают любую потребность, изготавливаются в сухом и мокром исполнении. Перечислим серии, предлагаемые производителем:

  • Star, модификации RS, RSD, Z;
  • TOP – Z, D, S;
  • Yonos – Pico, Maxo;
  • Stratos – Pico, Eco-St.

Оборудование не уступает по качеству датскому, но может работать в диапазоне температур от 120 до -100 С. Одна установка может обеспечить циркуляцию контура отопления 750 м2. Насосы создают напор 2,2 – 12 метров. В зависимости от мощности аппарат весит 2,2 — 8 кг. Работает устройство бесшумно.

Насосы Wilo подходят для отопительных систем с радиаторами, для горячего водоснабжения. Срок эксплуатации оборудования без ремонта заявлен 8 лет для мокрого исполнения.

Качественные насосы для отопления — видео

glav-dacha.ru

Циркуляционные насосы Wilo - модели Вило Stratos, Wilo Star, TOP, Yonos

Большинство пользователей, обустраивающих в своем доме отопительную систему, намереваются использовать ее на протяжении многих лет. Именно поэтому, агрегаты установки должны обладать сертификатами, подтверждающими их качество и надежность. В настоящее время широким спросом пользуются немецкие циркуляционные насосы Wilo для систем отопления. О том, что представляют подобные устройства. мы расскажем в этой статье.

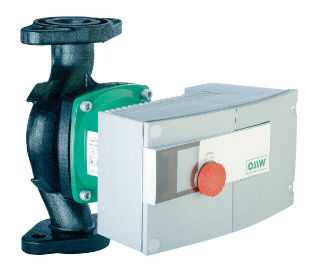

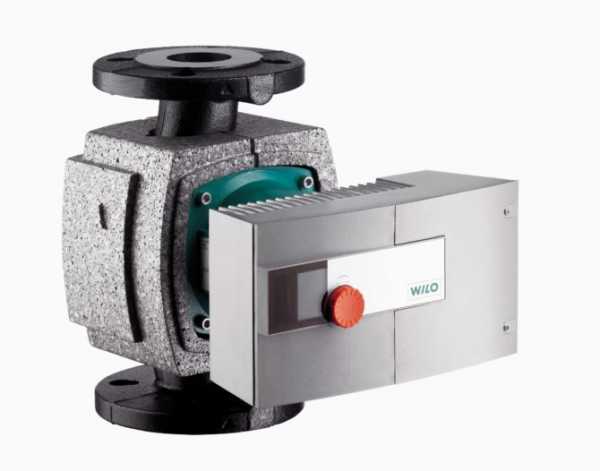

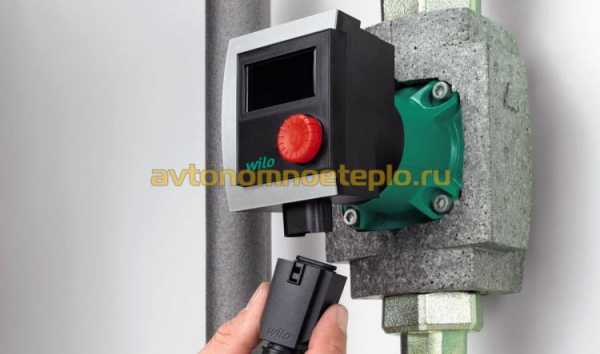

Циркуляционный насос Wilo Stratos

Устройство и принцип функционирования циркуляционных насосов Wilo

Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.

Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).

Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.

В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.

Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:

  1. Широкий диапазон эксплуатационных параметров — максимальное давление до 16 бар, температурный режим теплоносителя от -10°С до +110°С.
  2. Благодаря центробежному колесу обеспечивается радиальное перемещение воды, за счет этого уменьшается гидравлическое сопротивление.
  3. Система управления трехступенчатая, с расширенным коммутационным интерфейсом или с автоматической регулировкой мощности.

Устройство насосов Wilo — очень продуманное, оно отличается высокой эффективностью и производительностью. Выпускаемые модели пригодны для радиаторов, многоконтурных отопительных систем, а также ГВС и кондиционирования.

Достоинства и недостатки

Описываемые циркуляционные насосы имеют множество достоинств:

  1. Прибор функционирует абсолютно бесшумно, благодаря чему монтировать его можно в жилых комнатах, в ванной, на кухне.
  2. В конструкции предусмотрен клапан, посредством которого из системы удаляется воздух.
  3. Все модели, которые выпускаются компанией, расходуют совсем небольшое количество электрической энергии.
  4. Приборы характеризуются долгим сроком службы. Корпус выполнен из чугуна, все ключевые элементы конструкции имеют антикоррозийные свойства.
  5. Каждая модель проходит тестирование и сертификацию.
  6. С циркуляционном насосом процесс течения теплоносителя по трубопроводу будет лучше.
  7. Устройство обеспечивает качественную подачу тепловой энергии в “отдаленные” участки системы.

Разновидности циркуляционных насосов Вило

Компания Wilo поставляет на рынок широкий ассортимент продукции. Наибольшей популярностью пользуются линейки: Wilo Stratos, Wilo Star, Wilo TOP-S и т.д.

Они отличаются высокой надежностью, производительностью, просты в обслуживании и очень редко ломаются. Однако, каждый циркуляционный насос имеет свои особенности, которые отличные от других образцов. Это не только технические характеристики, а также устройство, особенности функционирования и т.д.

По данным показателям они подразделяются на несколько видов, о которых мы расскажем.

Во-первых, насосы различаются по типу используемого двигателя и ротора. Бывают устройства с сухим и мокрым ротором.

В случае с сухим ротором, речь идет о мощном насосе, который предназначен для внушительного поднятия давления в системе и обладает серьезными техническими характеристиками. Ротор и двигатель располагаются в специальной обособленной камере, поэтому они никоим образом не соприкасаются с теплоносителем.

Именно так, производителям удается применять комплектующие с высокой мощностью, которые могут значительно повысить давление в отопительных системах. Однако, присутствуют у таких устройств и недочеты. Используя устройство с сухим ротором, можно столкнуться с ситуацией когда эту деталь придется ремонтировать. На это нужно будет потратить немало денег, т.к. собирается этот элемент из дорогостоящих деталей. Еще один минус — шум в процессе функционирования.

Помимо этого подобные конструкции расходуют большое количество электрической энергии и нуждаются в постоянном обслуживании данные модели могут создать напор на уровне 5-10 метров. КПД их тоже высокий.

Насосам с сухим ротором обязательно нужны обслуживание и ремонт. Это обусловлено тем, что движок работает всухую и со временем изнашивается.

О том как разобрать и починить насос циркуляции можно прочитать здесь

Циркуляционные насосы Вило с мокрым ротором отличаются от предыдущих экземпляров. Их намного проще разбирать или модифицировать. Подобные насосные системы не нуждаются в регулярном обслуживании и ремонте. Смазывание и поддержание в нормальном состоянии всех деталей устройства достигается благодаря жидкости в отопительном контуре.

Подобные модели имеют пониженные технические характеристики и энергопотребление (выдают напор на уровне 2-4 метров). Они не шумят, отличаются высокой производительностью и практичностью. Помимо этого насос Wilo с мокрым ротором обойдется в 2 раза дешевле устройств с сухим ротором.

Исходя из числа скоростных режимов насосы подразделяются на:

  • односкоростные;
  • многоскоростные.

Первые — это стандартные модели. Их обычно производят с мокрым ротором и монтируют на определенные участки отопительных систем. Функции у него достаточно примитивные, устройство применяет свои технические характеристики для того, чтобы равномерно увеличивать давление и скорость потока на одном из участков.

Многоскоростные агрегаты могут переключаться между режимами и подстраиваться под разные условия. Характеризуются более высокими показателями мощности и эффективности, однако, и цена на них выше.

Как расчитать мощность циркуляционного насоса читайте тут

На заметку! Более сложная конструкция обуславливает необходимость ремонтировать подобные устройства.

По типу соединения циркуляционные насосы бывают:

  • фланцевыми;
  • резьбовыми.

Здесь все достаточно просто: фланцы более пригодны для крупных систем, а резьбовые — для бытовых условий.

Модели

Рассмотри модели циркуляционных насосов Wilo.

Wilo Star

Циркуляционный насос для отопления Wilo Star RS

В этой серии представлены бытовые модели оборудования, которые применяются для подсоединения к системам отопления частных домов, небольших по размеру:

  1. Wilo Star RS — в этой серии выпускается 12 моделей циркуляционных насосов, с маркировкой от 15-4 до 30-8. Корпус изготовлен из термостойкого чугуна, ротор, подшипники и другие детали, которые находятся в непосредственном контакте с теплоносителем — выполнены из нержавейки. Star RS — это циркуляционный насос, с ручным регулированием и возможностью создавать давление до 10 бар. Максимальная пропускная способность составляет 6 м³/час.
  2. Wilo Star RSD — это сдвоенные насосы, которые выполняют сразу несколько функций. Во-первых, они повышают давление в системе. Во-вторых, с такими устройствами возрастает срок службы приборов, а также благодаря им можно произвести одновременное подключение модуля к двум независимым контурам. В комплект входит переключатель, который выполняет регулировку функционирования двух электрических моторов. Производительности таких насосов будет достаточно для создания нужного давления в отопительной системе, с максимальной площадью до 750 м². При этом сам прибор — небольшого размера и весить всего 5 кг.

В серии Wilo Rs представлены различные образцы, которые отличаются своим напором и производительностью.

Технические характеристики циркуляционных насосов Вило Стар.

МодельПропускная способность, м³/часНапор, м
Wilo STAR-RS 30/22,42
Wilo STAR-RS 25/43,34
Wilo STAR-RS 30/4,3,34
Wilo STAR-RS 25/63,86
Wilo STAR-RS 30/63,86
Wilo STAR-RS 25/85,88
Wilo STAR-RS 30/85,88

Wilo Top

Насос циркуляционный Wilo Top RL

В этой серии представлены насосы, которые применяются для отопительных систем, больших по площади помещений: многоквартирных домов, коттеджей. У них высокая производительность, которой достаточно для подсоединения к системам обогрева на 1400 м².

В конструкции имеется теплоизоляция, благодаря которой можно производить наружную установку устройства.

Циркуляционные насосы марки Вило Топ — это максимальный напор воды до 10 м водяного столба, рабочее давление 10 бар. В серии Wilo Top имеются фланцевые насосы.

Эта серия представлена такими моделями:

  1. Wilo Top-RL и TOP-S — данные насосы считаются самыми производительными. В комплектацию устройств входят один/два двигателя, с мокрым ротором. Подключение к электрической сети может быть одно-двухфазным. В трехскоростном насосе Wilo применяется механический переключатель.
  2. Wilo Top-Z — эта модель, для которой вопрос качества теплоносителя не является принципиальным. Данный модуль пользуется широким спросом в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование может размещаться в любых местах.
  3. Wilo TOP — базовая конфигурация. Циркуляционный насос для отопления этой модели предлагается более чем в 50 наименованиях. Основное различие состоит только в монтажном размере фланца, а также в показателях производительности: давление от 6-10 бар, температура теплоносителя варьируется от -20°С до +130°С.

Wilo Stratos

Насос циркуляции теплоносителя Wilo Stratus

Данная серия — новинка на рынке отопительного оборудования. Основное ее отличие в том, что контролировать работу модуля можно при помощи электронного управления. Данная модификация разрабатывалась специально для больших систем отопления. Насосы можно подсоединять к котлам, производительность которых начинается от 25 кВт.

Ключевыми преимуществами регулировки водяного насоса Wilo Stratos посредством электронного блока управления, считаются:

  • потребляемая мощность от 2 до 48 Вт;
  • имеется ночной режим, когда расход электрической энергии достигает минимума;
  • рабочие показатели регулируются в автоматическом режиме. Контролер подключается к комнатному термостату, за счет чего он может подбирать оптимальную скорость, производительность.

Также дополнительно в серии идут модели, которые выполнены в бронзовом корпусе, а также модели с увеличением производительности до 16 бар.

Wilo Stratos пригодны для энергосберегающих отопительных систем. Если сравнивать с обычным насосным оборудованием, то электроэнергии экономится не менее 80 %.

Wilo Yonos

Энергосберегающий насос Wilo Yonos

Эта модель — одна из последних, которые были выпущены компанией Wilo. В модуле имеется электронный блок управления, защита от завоздушивания системы, а также обладает функцией удаления твердых частиц из жидкостной среды теплоносителя.

Режимы работы переключаются посредством механического переключателя. Имеется возможность применять фиксированные заводские настройки. Для того, чтобы электрическая энергия расходовалась экономично, модуль можно переводить в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos снабжен индикаторной панелью, на которой отображаются сведения о потребляемой мощности электричества, давлении в системе и другие показатели. Кроме стандартной монтажной длины 18 см, выпускаются и компактные модули, длиной 13 см.

Установка насоса циркуляции в систему отопления описана в этой записи

Таким образом, циркуляционные насосы Wilo представлены в широкой линейке моделей для решения различных задач.

teplofan.ru

Циркуляционные насосы Wilo – обзор технических характеристик и назначения


    Содержимое:
  1. Устройство и принцип работы насосов марки Wilo
    1. Насос для отопления Wilo Star
    2. Насосы для систем отопления Wilo Top
    3. Отопительные насосы Wilo Stratos
    4. Насосы отопления серии Wilo Yonos
  2. Как подобрать насос Wilo для системы отопления
    1. Как распознать оригинал насоса Wilo
    2. Как рассчитать, какой нужен насос Wilo
  3. Как правильно установить насос Wilo в систему отопления
  4. Какой насос лучше выбрать – Wilo или DAB

Главной задачей циркуляционного оборудования является создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура, независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) создают необходимое давление, подходят для подключения к системам отопления любой конфигурации.

Устройство и принцип работы насосов марки Wilo


Насосное оборудование марки Вило, изготавливается на собственных заводах немецкой компании. В моделях традиционно используется конструкция с мокрым ротором. Крыльчатка, а также все движущиеся элементы, полностью погружены в теплоноситель.

Принцип работы бытового отопительного насоса Wilo мокрого типа основан на непосредственном контакте крыльчатки с жидкостной средой. Такая конструкция имеет следующие преимущества:

  • Шумовые характеристики – работа модуля абсолютно бесшумная, что позволяет установку непосредственно в жилых помещениях, на кухне и ванной комнате.
  • Удаление воздуха – в конструкции установлен клапан, через который из системы отопления удаляется воздух.
  • Снижение энергозатрат – все модели потребляют минимальное количество электроэнергии. При этом, сохраняется высокая производительность.
  • Длительный срок эксплуатации. Насосы Wilo для систем отопления имеют чугунный корпус. Все важные части конструкции имеют антикоррозионные свойства. Все модели проходят обязательное тестирование и сертификацию.

Техническими характеристиками циркуляционных насосов для отопления Wilo являются:
  • Удобное управление – предусмотрен механический или электронный переключатель. Осуществляется регулировка мощности и скорости движения теплоносителя.
  • Модели с электронным управлением укомплектованы встроенным термостатом.
  • Предусмотрена защита электродвигателя и ротора от перепадов электронапряжения.
  • Рабочие параметры – напор водяного столба от 1 до 7,5 м, отапливаемая площадь от 100 до 2200 м², пропускная способность от 1 до 12 м³/час. Рабочий диапазон температуры теплоносителя от -10°С до + 110°С.

Устройство насоса Wilo отличается продуманностью, высокой производительностью и эффективностью. Модели оптимально подходят для радиаторного отопления, многоконтурных систем, а также ГВС и кондиционирования.

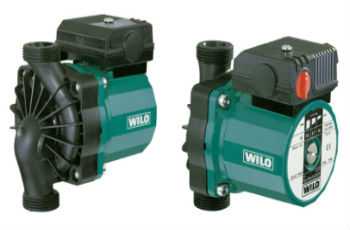

Насос для отопления Wilo Star


В серии Wilo Star, потребителю предлагают бытовые модели оборудования, предназначенные для подключения к системам отопления частных домов небольшой площади. Малобюджетная версия по доступной цене. Рекомендуемая сфера применения Wilo Star – стандартные системы отопления.

В линии представлены следующие модели:

  • Wilo Star RS – в серии выпускаются 12 моделей оборудования, с маркировкой от 15-4 до 30-8. Корпус выполнен из термоустойчивого чугуна, ротор, подшипники и другие элементы, соприкасающиеся с теплоносителем, из нержавеющей стали. Star RS – это циркуляционный насос, с ручным регулированием и возможностью создания давления до 10 бар. Максимальная пропускная способность до 6 м³/час.
  • Wilo Star RSD – сдвоенные циркуляционные насосы, выполняют сразу несколько задач: поднимают давление в системе отопления, увеличивают срок эксплуатации устройств и дают возможность одновременного подключения модуля к двум независимым контурам. В комплекте предоставляется переключатель, регулирующий работу двух электромоторов.

Производительности циркуляционного насоса Wilo Star достаточно, чтобы создать необходимое давление в системе отопления, с максимальной площадью до 750 м². При этом модуль имеет скромные габариты. Геометрические размеры насоса: монтажная длина 18 см, вес от 3 до почти 5 кг.


Насосы для систем отопления Wilo Top


Серия Wilo Top предназначена для подключения к системам отопления большой площади: многоквартирных многоэтажных домов, коттеджей. Производительности достаточно для подключения к системам обогрева на 1400 м².

В конструкции предусмотрена теплоизоляция, что дает возможность наружной установки устройства.
Циркуляционные насосы марки Вило Топ, это максимальный напор воды до 10 м вод. столба, рабочее давление 10 бар. В серии Wilo Top представлены фланцевые насосы.

Помимо базовой версии, потребителю предлагают следующие модификации:

  • Wilo TOP-RL и TOP-S – наиболее производительные насосы серии. Модели оснащены 1-2 двигателями, с мокрым ротором. Возможно одно-двухфазное подключение к электросети. В трехскоростном насосе Wilo используется механический переключатель.
  • Wilo TOP-Z – модель серии Тор, для которой несущественно качество используемого теплоносителя. Широкое применение модуль нашел в системах с возможным отложением кальциевых и магниевых осадков. Насосное оборудование располагают в любых, самых неприспособленных для этого местах.
  • Wilo ТОР – базовая конфигурация. Циркуляционный насос для отопления Wilo Top предлагается более чем в 50 наименованиях. Различие заключается исключительно в монтажном размере фланца, а также параметрах производительности: давление от 6-10 бар, температура теплоносителя от -20°С до +130°С.

Наносное оборудование серии ТОР оптимально подходит для промышленного применения, в условиях агрессивной среды теплоносителя.

Отопительные насосы Wilo Stratos


Одна из новых серий насосного оборудования Wilo Stratos, отличается тем, что контроль над работой модуля осуществляется посредством электронного управления. Модификация была специально разработана для больших систем отопления. Допускается подключение к котлам, с производительностью от 25 кВт.

Главными достоинствами регулировки водяного насоса Wilo Stratos в системе отопления, с помощью электронного блока управления, являются:

  • Потребляемая мощность насоса Wilo от 2 до 48 Вт.
  • Установлен ночной режим, когда потребление электроэнергии падает до минимума.
  • Автоматическая регулировка рабочих параметров – контроллер подключен к комнатному термостату, что позволяет ему подбирать оптимальную скорость, производительность, в зависимости от фактических потребностей.

В серии дополнительно предлагаются модели, изготовленные в бронзовом корпусе, а также модификации с увеличением производительности до 16 бар.

Wilo Stratos подходят для энергосберегающих систем отопления. По сравнению с обыкновенным насосным оборудованием, экономия электроэнергии составляет не менее 80%.



Насосы отопления серии Wilo Yonos


Wilo Yonos одна из последних, выпущенных компанией моделей насосного оборудования. Модуль снабжен электронным блоком управления, защитой от завоздушивания системы и функцией удаления твердых частиц из жидкостной среды теплоносителя.

Переключение режима работы в Wilo Yonos осуществляется с помощью механического переключателя. Существует возможность использования фиксированных заводских настроек. Для экономного расхода электроэнергии, модуль переводят в автоматический режим.

Блок управления водяным насосом системы отопления Wilo Yonos имеет индикаторную панель, на которую выводится информация о потребляемой мощности электричества, давлении в системе и другие параметры. Помимо стандартной монтажной длины 18 см, был налажен выпуск модулей небольших габаритов 13 см.

Как подобрать насос Wilo для системы отопления


Циркуляционные электронасосы Wilo, для систем отопления частных домов, подходят для любого типа водяного контура, независимо от диаметра трубопровода и производительности котла. При выборе подходящей модели, учитываются несколько важных моментов:
  • Тип соединений – модели имеют фланцевое и резьбовое соединение насоса с трубами. Фланцевые предназначены для многоквартирных домов и отапливаемых помещений большой площади. Резьбовые чаще устанавливают в квартирах и частных домах до 200 м².
  • Производительность – в технической документации указаны основные параметры, по которым подбор насоса для системы отопления становится намного легче. При необходимости, помощь в выборе подходящей модели может оказать он-лайн калькулятор, расположенный на сайте. Для правильных расчетов необходимо знать: отапливаемую площадь, длину и объем водяного контура, а также мощность котла.

Точные расчеты проводят только после аудита помещения и системы отопления. Правильно выбрать модель для большого отапливаемого здания, может только грамотный специалист.

Как распознать оригинал насоса Wilo


Насосное оборудование марки Вило, является одним из самых востребованных решений на отечественном рынке. Не удивительно, что согласно статистике, каждые две из трех единиц продаваемой техники, являются некачественным суррогатом.

На самом деле, отличить подделку достаточно просто:

  1. Упаковка – оригинальная модель упакована в квадратную форму, изготовленную из качественного картона, яркой окраски.
  2. Американки, прилагаемые в комплекте, изготовлены из оцинкованной стали и имеют золотистый оттенок (у подделки черный цвет, материал – обычная сталь).
  3. Наклейка на корпусе электродвигателя ровная, имеется знак сертификации. Гнездо под отвертку белого, а не желтого цвета.
  4. На отводах предусмотрены стойки под ключ, облегчающие монтаж. Корпус имеет стрелку, обозначающую направление движения теплоносителя.

С помощью этих четырех признаков, отличить оригинальный насос Wilo от подделки можно самостоятельно. Еще один признак, на который стоит обратить внимание – низкая стоимость. По сравнению с оригиналом, аналогом стоит меньше в 2 раза.

Как рассчитать, какой нужен насос Wilo


Насос для циркуляции воды в отопительной системе закрытого и открытого типа, легко подобрать по техническим параметрам. Делается это несколькими способами:
  1. Инструкция по эксплуатации – в отличие от моделей других производителей, в документации указывается не только пропускная способность и давление насоса, но и приблизительная площадь обогрева.
  2. Онлайн калькуляторы – достаточно вбить в ячейки существующие параметры и узнать наиболее подходящую модель оборудования.

В качестве альтернативы, при подборе насоса можно обратиться за помощью к консультантам компании, продающей циркуляционное оборудование.

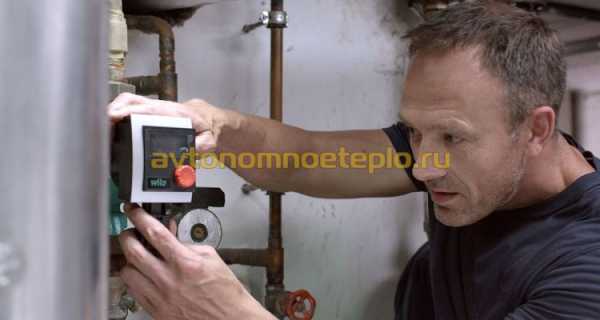

Как правильно установить насос Wilo в систему отопления


Установка циркуляционного насоса марки Wilo в систему отопления выполняется в согласии со строгим соблюдением инструкции по эксплуатации, предоставленной заводом производителем. Во время проведения монтажных работ следует выполнять следующие правила:
  • Допускается исключительно вертикальная установка. Горизонтальный монтаж насоса Wilo в систему запрещен. Исключение составляют только модели, специально предназначенные для горизонтального подключения. Положение установки насоса можно узнать из инструкции по эксплуатации.
  • Подключение теплых полов – насос устанавливают в специальный смесительный узел. Правильное расположение отопительного насоса Вило указано стрелками, расположенными на корпусе и гидравлической разводке.
  • Подключение к системе отопления радиаторного типа – устанавливают в обратку отопления, непосредственно перед котлом. Для предотвращения полной остановки циркуляции теплоносителя, монтируют в байпас. Правила установки насосов Вило, позволяют использовать оборудование для систем отопления с естественной и принудительной циркуляцией.
  • Установка и обслуживание – насос устанавливается в вертикальном положении, с соблюдением направления теплоносителя, указанного стрелками на корпусе и смесительном узле. Рекомендуется, чтобы установку выполняли квалифицированные специалисты.
    Способы монтажа насоса зависят от выбранной модели и подробно описаны в технической документации. При условии грамотного подключения, особого обслуживания насоса Wilo не требуется.
  • На рамке байпаса, необходимо ставить фильтр грубой очистки перед насосом.

Существует несколько рекомендаций, обеспечивающих длительную эксплуатацию оборудования:
  • Можно оставлять насос постоянно включенным. Рекомендуется включать устройство на несколько минут, после окончания отопительного сезона.
  • Гул при работе насоса – указывает на несколько возможных неисправностей. Засорился воздухоотводчик, в результате чего не выводится воздух из системы. Еще одна неисправность заключается в неправильно выбранном режиме работы. Уменьшение скорости работы обычно приводит к прекращению гула. Если этого не произошло, потребуется обслуживание насоса.
  • Включать насосное оборудование можно только при заполненной системе отопления. Модели с мокрым ротором, используют для смазки теплоноситель. При включении, если нет смазочного материала, подшипники быстро сгорают.

Учесть все особенности установки циркуляционного отопительного насоса Wilo может только квалифицированный специалист. Монтаж оборудования выполняется всего за несколько часов. При установке байпаса, потребуется 3-6 часов.

Какой насос лучше выбрать – Wilo или DAB


Судя по отзывам и статистическим отчетам, наиболее надежными считаются индивидуальные системы отопления с принудительной циркуляцией теплоносителя, с насосами марки Wilo и Grundfos. Им несколько уступает продукция DAB.

Насос Wilo может беспрерывно работать не менее 7-9 лет. Модели, предлагаемые производителем, предназначены для бытовых и промышленных систем обогрева. Модели с двумя электродвигателями, оптимально подходят для одновременного отопления теплыми полами и радиаторами.

Стоимость продукции датского концерна DAB и немецкого Wilo, приблизительно одинакова, но по техническим параметрам, модули Вило существенно обгоняют конкурентов.

avtonomnoeteplo.ru

Циркуляционный насос для отопления Wilo: характеристики, подбор, расчет

Автономные отопительные системы сложно представить, если в их составе отсутствует хороший циркуляционный насос. Это полезное устройство повышает качество обогрева жилого дома, а также делает работу котла намного эффективней.

Насос для отопительных систем должен быть выбран исходя из необходимой мощности

Чтобы подобрать циркуляционный насос из того количества и ассортимента, которое предлагают производители для различных моделей котлов, первым делом нужно сделать правильный расчет насоса для системы отопления с учетом всех положительных и отрицательных сторон.


Цель насосов в системе отопления дома

Люди, проживающие в домах на первых этажах, отлично знают, что такое холод в помещении из-за того, что у них остывшие батареи. Такое случается в связи с плохим давлением в системах подачи тепла, которое так необходимо, чтоб все нормально функционировало и обогревало.

У теплоносителей цель перемещаться по трубе с высокой скоростью, осуществляя нагрев, но из-за плохого давления вода движется медленно и остывает, а людей в квартире холодные батареи. Такие проблемы возникают и в частных домах, когда в самых дальних точках отопительных систем труба и батарея холодная. Чтоб решить проблему, нужно осуществить подбор циркуляционного насоса для системы отопления, который может работать с принудительной циркуляцией воздуха для лучшего обогрева.

Насос для отопления – это попросту сказать моторчик, погруженный в теплоноситель. Во время работы происходит вращение ротора, который при определенном давлении заставляет воду и другие нагретые жидкости двигаться в системах с определенной скоростью.

Режимы работы насосов разные:

  1. Быстрый обогрев дома, который остыл, пока хозяева отсутствовали определенный период времени.
  2. Медленный обогрев с минимальными расходами.

Насосы циркуляционные для отопления бывают:

  • Где ротор сухой типа, где прибор погружается в воду наполовину;
  • Ротор мокрого типа, где происходит полное погружение в жидкости, шума работающего котла почти не слышно.

Расчет параметров циркуляционного насоса Wilo stratos, 25, top s 65, rs, 32, z nova, il, yonos, s 50

Если вы подобрали устройство для системы отопления правильно, он имеет такие характеристики:

  • Создает напор для системы, который преодолевает сопротивление того или иного элемента;
  • Перемещает сквозь всю систему достаточное количество тепла, обеспечивающее обогрев дома.

Совет: если вы делаете выбор насоса для системы отопления, вам нужно провести расчет потребности помещения в тепле и гидравлического сопротивления отопительных систем. Не высчитав данных показателей, вы не подберете правильный насос.


Рассчитываем производительность насосов: технические характеристики

Производительность насоса, обозначаемая в расчетной формуле буквой Q, показывает тепло в тех количествах, которое перемещается на протяжении одной единицы времени.

Формулу следует написать так:

q=0.86r/tf-tr

  • q является расходом тепла кубического метра в час;
  • r – мощность тепла для помещения;
  • tf – температура, подающая для системы;
  • tr – температура, выходящая.

Европейские страны рассчитывают потребительское тепло, выходя из таких параметров:

  • 100 ватт на 1 квадратный метр в маленьком частном доме;
  • 70 ватт на 1 квадратный метр в многоквартирный дом.

Если вы проводите расчет насоса для отопления в дом, где плохая изоляция тепла, то показатели увеличиваются. Если дело касается дома с хорошей изоляцией тепла, тогда показатели е должны превышать 45-53 ватт на метр.

Рассчитывает гидравлическое сопротивление: инструкция

Следующим не менее важным показателем считают гидравлическое сопротивление, которое преодолевается насосом. Первым делом рассчитывается высота при всасывании наносов, для этого понадобится формула гидравлического сопротивления:

h=1.3*(r1l1+r2l2+z1+z2+…+zn)/10 000

В данной формуле гидравлического сопротивления следуют такие разъяснения обозначений:

  • r1, 2 давление, которое теряется выходя или попадая в систему;
  • l1, 2 – длина подающей и обратной линии трубы;
  • z1, 2, n – единица сопротивления каждого элемента.

Важно! Имея такие данные, вы сможете легко сделать расчет циркуляционного насоса для системы отопления и выбрать необходимое оборудование для теплой температуры в вашем доме.

Скорости циркулярных насосов с ротором

Циркуляционный насос для системы отопления современного образца имеет возможность регулировать скорости при работе котла. В основном модель оснащена регулятором переключения трех скоростей с возможной корректировкой, изменяя температуру входящего тепла в здание. Если в доме становится холодно, мощность насоса становится больше, и он быстрее нагревает воздух, а если в доме стает слишком тепло, то работа уменьшается, и в доме комфортно и не жарко.

Чтобы переключить скорость с первой на вторую, а из второй на третью, воспользуйтесь рычагом, который находится с одной стороны корпуса устройства. Циркуляционный насос для отопления лучше выбирать такой, чтоб в нем была регулировка работы скоростей с автоматическим режимом, и возможность переключаться самостоятельно в том случае, когда температура стает выше или ниже.

Мы привели вам несколько вариантов, по которым можно провести расчет и подобрать насос по расходу и напору. Существует много других техник и методик вычисления.

Совет: подобрать циркуляционный насос для отопления с хорошими характеристиками, функциональность и ценой, лучше всего обратится за помощью к специалистам, которые в этом хорошо разбираются.

Купите маленький циркуляционный насос с небольшими мощностями, так, как брать с высокой мощностью не обязательно, это принесет больше затрат, да и в небольшом жилом доме он не нужен.

Если у вас на руках есть необходимое количество расчетов, изучите напорные и расходные характеристики всех интересующих вас моделей, обратите внимание на скорость каждого из них. Для простоты понимания предоставляем вар рисунок, где можно ознакомиться с характеристиками устройств и полезной мощность насоса.

Те показатели, которые нужны, мы обозначили буквой А, а точка В означает реальность предоставленных данных в определенной модели. Все зависит от расстояния, и чем ближе точки будут друг к другу, тем определенные модели больше подходят для многоквартирного дома или частного сектора.

Насосы Вило

Насосы wilo являются надежными устройствами, которые используются в инженерных системах нынешнего времени. Отличаются они сбалансированной конструкцией и высокими требованиями относительно систем кондиционирования и отопления. Циркуляционный насос для отопления Wilo способен составить конкуренцию всем насосам.

Основные технические характеристики насоса вило:

  1. Устройство выдерживает температуры от -9 С до 105 С.
  2. Подключается к электричеству больше 220 В.
  3. Оснащен хорошим классом защиты.
  4. С отличным резьбовым соединением.
  5. Максимальное давление при работе 11 бар.
  6. Отличные подпоры к всасывающим патрубкам.

Совет: перед тем, как осуществить подбор насосов, проконсультируйтесь с продавцом, расскажите о квадратуре дома, какое вы хотите сопротивление мощностей, а также обратите внимание на представленную модель.

Несколько важных нюансов

  1. Перед выбором уделяйте внимание производительности, чтоб рассчитать ее используйте формулу кпд насоса: КПД= подачу воды*напор*плотность жидкости/постоянный коэффициент(3670)*мощность насоса.
  2. Чтоб сделать расчет мощности насоса, возьмите мощность котла и приравняйте с объемом пропускающей воды за 60 секунд. Таким образом, у вас получится расчетная мощность.
  3. Определите расход жидкости на определенных участках циркуляции.Возьмите мощность отопительного радиатора и приравняйте с известными данными.
  4. Если вы хотите знать, как рассчитать параметры насоса, возьмите среднюю скорость жидкости в трубопроводе, и приравняйте к 1500 см/секунду.
  5. Подбор трубопроводов осуществляйте в наличием высокого гидравлического сопротивления, а также с хорошей мощностью. Если труба с небольшим диаметром, то высокопроизводительные устройства не понадобятся.

Совет: Если вы начали слышать нехарактерные звуки в устройстве, значит, в нем поломалась какая-то дела, чтоб котел полностью не пришел в неисправное состояние, рекомендуем вызвать мастера по гарантийному обслуживанию. Он в раз найдет проблему и решит ее, чтоб вам не пришлось в холодное время года временно сидеть без тепла.

Выбирайте только качественные насосы

Монтаж

  1. Установка расширительной емкости выше системы на 75 см, такой способ считают самым удобном, который спасает в случае доустановки.
  2. Поставьте емкость таким образом, чтоб верхние части трубопровода размещались в нагнетающей зоне. Такой метод следует использовать тогда, когда трубы идут с наклоном к котлу. В ходе работы воздушные пузыри двигаются в потоках жидкостей с напором, который создается под действием силы насоса.
  3. Устанавливается самая высокая точка системы на точке удлиненного стояка. В таком процессе не обойтись без нюансов: трубопроводы подвергаются переделыванию , что является затратным и сложным процессом.
  4. Затем следует очередь переноса расширительных емкостей и частей труб в место, где происходит всасывание насоса, недалеко от патрубка. Это является оптимальным в работе теплоносителей и циркуляции воздуха.
  5. Монтаж циркуляционных насосов в подающие части труб после точки расширительных емкостей. В таком методе крепятся е все модели отопительных оборудований из-за высокотемпературной зоны. Применять следует для таких моделей, которые справятся с условиями работы.

ПОСМОТРЕТЬ ВИДЕО

Надеемся, расчеты и формулы, а также другая полезная информация, решили ваши проблемы, и помоги определиться с выбором необходимых деталей для системы отопления дома. Циркуляционный насос Wilo пользуется большой популярностью.

trubexpert.ru

Обзор циркуляционных насосов для отопления Wilo

Качественно спроектированная отопительная система подразумевает также грамотно произведенный выбор материалов и оборудования. Среди прочих компонентов, которые входят в систему отопления, центральную роль играет циркуляционный насос. Именно правильность его выбора и установки будут оказывать влияние на эффективность работы всей системы.

Выпуском качественного оборудования для монтажа отопительных систем, систем водоснабжения и кондиционирования уже не один десяток лет занимается германская компания Wilo. Циркуляционные агрегаты от этого производителя славятся своим безукоризненным качеством, небольшими габаритами, доступной ценой, бесшумной работой. Продукция фирмы Wilo быстро обрела популярность пользователей во многих странах.

Изобретено циркуляционное устройство еще в 1929 году инженером Вильгельмом Оплендером, сыном хозяина компании. За годы существования циркуляционный агрегат был значительно совершенствован и преображен, наиболее современным его образцом является циркуляционный насос, оснащенный мокрым ротором.

Содержание статьи

Конструктивные особенности насосов с мокрым ротором

К основным особенностям этого вида устройств следует отнести возможность охлаждения деталей устройства с помощью перекачиваемой жидкости. Отсутствие потребности в вентиляторе и скользящем торцевом уплотнении позволило свести к минимуму шум при работе. Понижению уровня шума способствует и пластиковый материал, из которого изготовлено рабочее колесо. Электрические детали заключены в герметический стакан.

Кроме того, циркуляционный насос для отопления Wilo очень компактный, имеет небольшой вес и невысокое энергопотребление. У пользователей не возникают проблемы с дополнительным сервисным обслуживанием насоса.

Особенности серии Wilo-Star-RS

В отопительных системах малых помещений (менее 750 м.кв) оптимальным вариантом будет использование устройств серии Wilo-Star-RS. Насос из этой серии, имеющий самую маленькую мощность предназначен для системы, обогревающей площадь до 200 м.кв. Он способен создать напор жидкости до 8 м, в час он может перекачать около 5 м.куб. теплоносителя. Насосы оборудованы трехступенчатыми переключателями, позволяющими регулировать их соответственно к потребностям пользователя.

Монтаж циркуляционного насоса Wilo-Star-RS предполагает горизонтальное расположение его вала. Электросеть может быть подключена с любой стороны устройства, так как его клеммная коробка оснащена двумя кабельными выводами. Для питания требуется ток напряжением 230 вольт, частотой 50 гц. Подсоединение кабеля выполняется очень просто благодаря пружинному устройству клемм. Насос может работать при температуре рабочей жидкости в пределах от +110 до -10 градусов по Цельсию, но при этом окружающая температура не должна превышать +40 градусов.

Краткая характеристика насосов серии Wilo-TOP-S

Если площадь отапливаемого помещения находится в пределах 1400 кв. м, то для нормального функционирования отопительной системы понадобится использовать агрегат серии Wilo-TOP-S, оснащенный двух или трех ступенчатым переключателем частоты работы двигателя. Запитка устройства может производиться от сети с напряжением 230 или 400 вольт. Количество оборотов двигателя может регулироваться в пределах от 1600 до 2850 в минуту.

Циркуляционный насос для отопления серии Wilo-TOP-S 11 рассчитан на производительность 11 м.куб. жидкости/час, он может создавать напор до 11 м. Температура теплоносителя в системе может быть от -10 до +130 град. по Цельсию, а окружающей среды — до +40. Монтаж этого вида устройств аналогичен тому, какой рекомендован для Wilo-Star-RS.

Установка

Установка насосов отопления Wilo особого труда не составит. Благодаря большому разнообразию размеров резьбовых и фланцевых соединений у потребителя есть возможность выбрать агрегат, подходящий для установки в существующую систему водоснабжения, кондиционирования, отопления. Монтаж большинства моделей Wilo можно выполнить непосредственно на трубопроводе.

udobnovdome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
