Стружкоотсос типа циклон своими руками: чертеж, изготовление

При механической обработке различных материалов может образовываться большое количество стружки. С ее удалением ручным способом возникает много трудностей. Для существенного упрощения рассматриваемой процедуры стали использовать специальные приспособления, называемые стружкоотсосами. Их можно встретить в специализированных магазинах, стоимость варьирует в достаточно большом диапазоне, что связано с функциональностью, производительностью и популярностью бренда. При желании подобное оборудование можно изготовить своими руками, для чего достаточно знать разновидности и принцип работы.

Стружкоотсос типа циклон своими руками

Принцип работы

Стружкоотсос типа циклон своими руками можно только после определения основных принципов работы. К особенностям можно отнести нижеприведенные моменты:

  1. К основному корпусу подключается гофрированный шланг небольшого сечения, который концентрирует и усиливает тягу. На наконечнике может быть различная насадка, все зависит от конкретной поставленной задачи.
  2. В верхней части конструкции расположен двигатель, который напрямую связан с крыльчаткой. При вращении воздух разряжается, за счет чего создается требующаяся тяга.
  3. При всасывании стружка оседает в специальной емкости, а воздух выводится через специальный патрубок, на котором устанавливается фильтр грубой очистки.
  4. На выходном патрубке устанавливается еще фильтр тонкой очистки, который задерживает мелкие частицы и пыль.

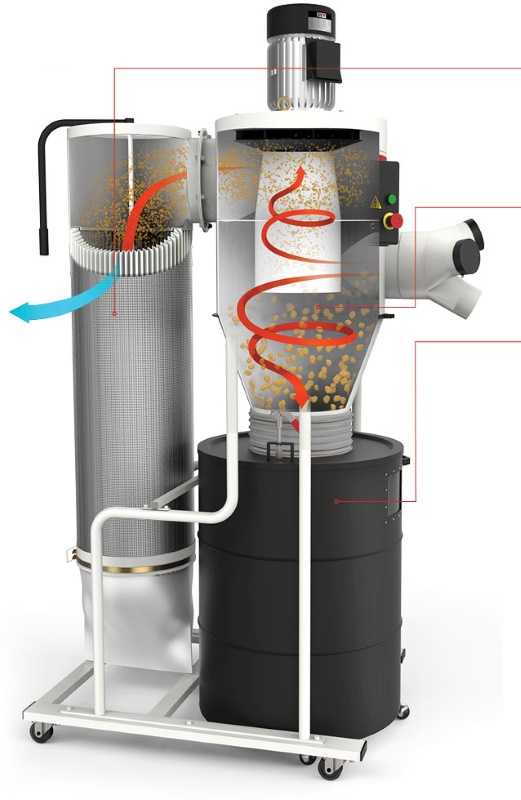

Принцип работы циклона

В целом можно сказать, что принцип работы стружкоотсосов типа циклон достаточно прост, за счет чего конструкция характеризуется надежностью.

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

  1. Для бытового применения.
  2. Универсальные.
  3. Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно.

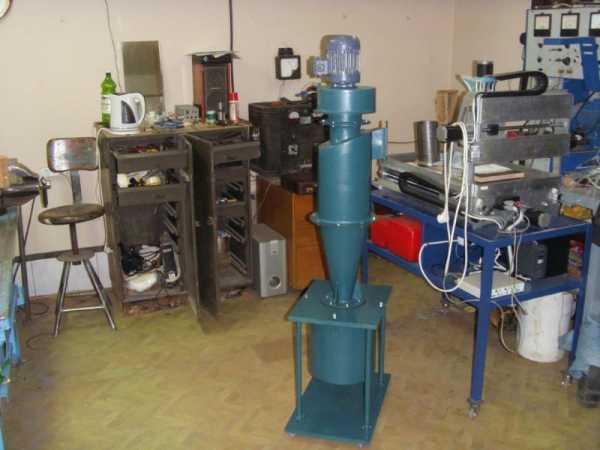

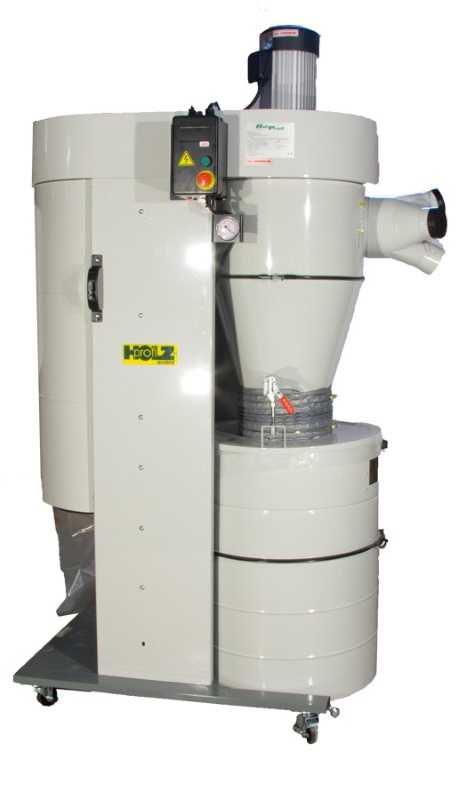

Профессиональный стружкоотсос

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Устройство стружкоотсоса типа циклон

Большинство моделей напоминает обычный пылесос, который за счет сильной тяги всасывает крупные и мелкие стружки. Однако, использовать даже мощный и качественный пылесос для проведения уборки мастерской нельзя. Основными конструктивными элементами можно назвать:

  1. Устанавливается электродвигатель фланцевого типа, мощность которого составляет всего 3,5 кВт.

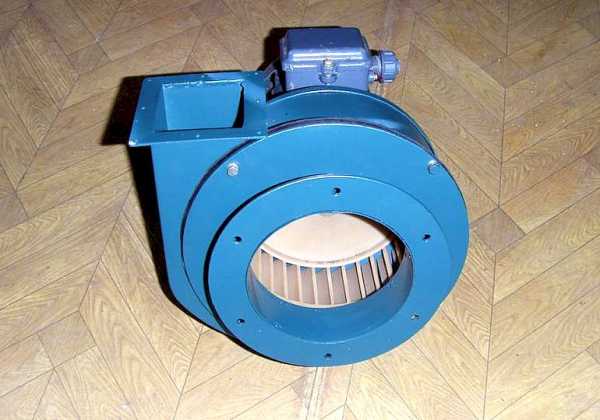

  2. Для разряжения воздуха устанавливается вентилятор с прочной и устойчивой к механическому воздействию крыльчаткой. Она должна быть достаточно большой для создания требующей тяги.
  3. Циклон предназначается для очищения воздуха, который будет выбрасываться наружу. Его устройство рассчитано на фильтрацию крупных элементов.
  4. Многоступенчатый фильтр существенно повышает эффективность проводимой процедуры. Это связано с тем, что на первичном этапе происходит отделение крупных элементов, после чего отделяются мелкие. За счет многоступенчатой чистки можно существенно продлить срок эксплуатации фильтра и повысить его эффективность.
  5. Нижний циклон предназначается для непосредственного забора стружки.
  6. Сборный мешок из прочного материала предназначен для временного хранения стружки и другого мусора, которые были отделены от проходящего потока воздуха.

Качественные модели имеют герметичный корпус, который обшивается звукопоглощающими панелями. Для управления стружкоотсосом типа циклон размещается электрический или механический блок, для подключения гофрированного шланга с насадкой должно быть специальное отверстие.

Стружкоотсос типа циклон своими руками изготовить несложно, так как он во многом напоминает обычный пылесос с большим количеством фильтрующих элементов и высокой мощностью. Устройство циклона деревообработки характеризуется высокой надежностью, при соблюдении рекомендаций по эксплуатации устройство прослужить длительный срок.

Конструкционные особенности

В большинстве случаев при самостоятельном изготовлении стружкоотсоса типа циклон устанавливается двигатель малой и средней производительности, который может питаться от стандартной сети 220В.

Более мощные агрегаты снабжаются трехфазными двигателями, с питанием которых в бытовых условиях возникает довольно много трудностей.

Среди конструктивных особенностей следует отметить тот момент, что крыльчатка устанавливается для обеспечения спирального завихрения воздушного потока. При этом тяжелые частицы сбрасываются в специальную емкость, после чего центробежная сила снова поднимает воздух для его удаления.

Подготовительные работы

При изготовлении конструкции своими руками можно существенно сэкономить, однако некоторые механизмы все же самостоятельно не собрать. Примером можно назвать наиболее подходящий двигатель и крыльчатку. К подготовительному этапу можно отнести следующие действия:

  1. Формирование плана действий по сборке самодельного оборудования.
  2. Поиск подходящего электродвигателя, проверка его состояния.
  3. Подбор других механизмов, которые не могут быть изготовлены своими руками.

Чертеж стружкоотсоса

В столярной мастерской многое, что требуется для создания стружкоотсосов типа циклон, можно изготовить своими руками.

Инструменты

В зависимости от выбранной схемы могут потребоваться самые различные инструменты. Проще всего наружный корпус изготовить из дерева. Именно к нему будут подсоединяться другие элементы. Рекомендуемый набор инструментов следующий:

  1. Индикатор и мультиметр.
  2. Стамеска и другие инструменты для работы с деревом.
  3. Шуруповерт и различные отвертки, молоток.

Простота конструкции определяет то, что ее можно изготовить при наличии самых распространенных инструментов.

Материалы и крепеж

Создаваемый прибор должен быть легким и герметичным, а также выдерживать давление, оказываемое при завихрении воздуха. Для его изготовления потребуются:

  1. Корпус можно собрать из фанеры, толщина которой около 4 мм. За счет этого конструкция будет прочной и легкой.
  2. Для изготовления других деталей также потребуются бруски дерева различной толщины.
  3. Поликарбонат.
  4. Фильтр можно взять от ВАЗ инжекторного типа. Подобный фильтр стоит дешево, прослужит довольно долго.
  5. Двигатель можно снять со старого мощного пылесоса, крыльчатка будет крепится на выходном валу.
  6. Для соединения основных элементов потребуются винты, саморезы, болты с гайками, а также герметик.

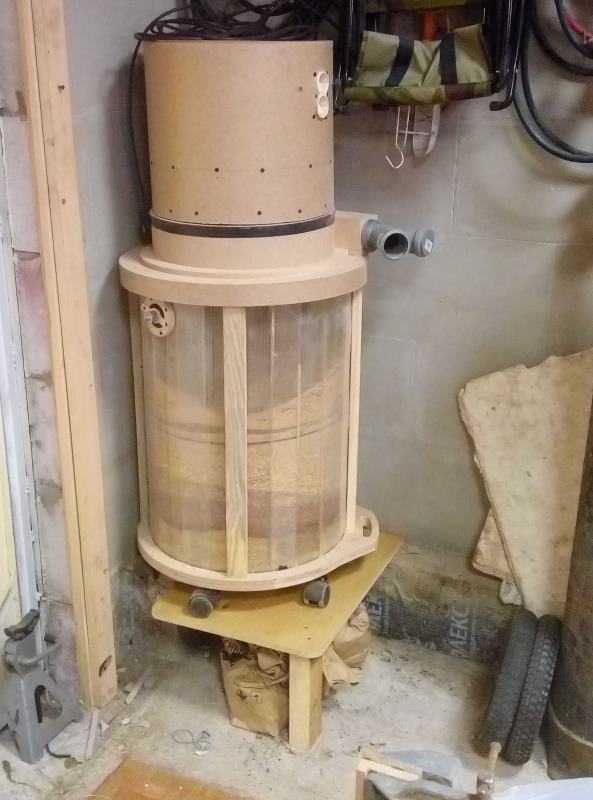

Пластиковый корпус для циклона

После нахождения всего необходимого можно приступать к выполнению работы.

Изготовление циклонного фильтра

Как ранее было отмечено, изготовить фильтр достаточно сложно, лучше всего приобрести дешевый уже готовый вариант исполнения. Однако, для него также потребуется посадочное герметичное место.

Посадочное место также изготавливается из дерева. В этом случае главное правильно выбрать подходящий диаметр отводящего отверстия, так как слишком малый приведет к снижению пропускной способности. Крепить фильтр не нужно, достаточно создать для него блок, который будет идеально подходить по своим размерам.

Создание фиксирующего кольца и фигурной вставки

Для фиксации поликарбоната при изготовлении корпуса требуются деревянные кольца. Они должны иметь внутренний диаметр, обеспечивающий требуемый объем накопительного бака. Между двумя фиксирующими кольцами будут расположены вертикальный планки, удерживающие листы поликарбоната.

Изготовить подобные кольца в домашней мастерской можно при наличии соответствующих навыков и оборудования. При этом не стоит забывать о том, что они должны обладать высокой прочностью.

Установка фиксирующего кольца

Сборку корпуса можно начать с размещения фиксирующих колес и листов поликарбоната. Среди особенностей данного этапа можно отметить следующие моменты:

  1. Листы фиксируются с обоих сторон планками.
  2. Соединение проводится при помощи саморезов.
  3. Для повышения герметизации в нижнем и верхнем кольце создаются прорези для листов, после установки которых швы заделываются герметиком.

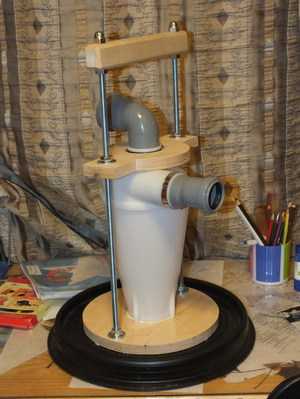

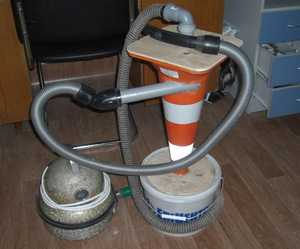

Самодельный циклон для пылесоса

После сборки корпуса можно приступить к установке других элементов конструкции.

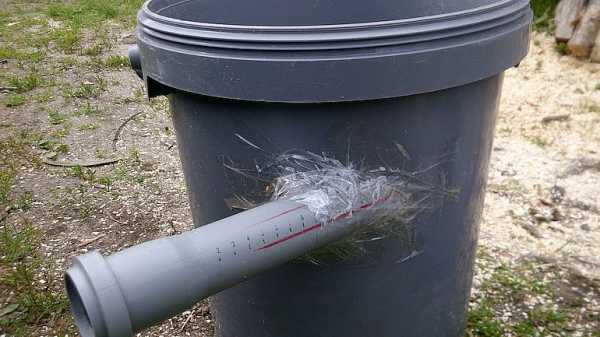

Установка бокового патрубка

Для того чтобы исключить вероятность разрыва конструкции из-за засорения фильтрующего элемента устанавливается боковой патрубок с предохранительным клапаном. Для этого в листе поликарбоната создается отверстие, которое с обоих сторон закрывается корпусом предохранительного патрубка.

Между деревянным планками и стенкой следует положить резиновую прокладку, можно повысить степень герметизации путем использования герметика. Крепиться элемент на корпусе при помощи болтов и гаек.

Установка верхнего ввода

Всасывание стружки и воздуха происходит с верхней части конструкции. Для размещения верхнего ввода создается небольшой корпус, в котором размещается патрубок от старого пылесоса.

При использовании специального патрубка обеспечивается надежная фиксация всасывающего шланга, который, к тому же, при необходимости можно будет быстро снять. Именно поэтому не стоит его изготавливать своими руками.

Установка фигурной вставки

Фигурная вставка также требуется для соединения входного патрубка. Она должна быть расположена так, чтобы воздух с частицами поступал без затруднений.

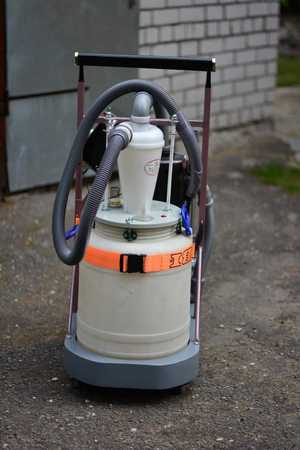

Самодельный стружкоотсос

Как правило, располагается фигурная ставка напротив вентилятора, за счет которого и осуществляется завихрение воздушного потока. Швы лучше всего обработать герметиком, что повысит степень изоляции конструкции.

Сборка циклонного фильтра

После создания корпуса для размещения фильтра его нужно установить на свое место. Стоит учитывать, что внутри также будут расположены электронные элементы, обеспечивающие питание электродвигателя.

От наружной части корпуса циклонного фильтра отводится еще один патрубок. Он потребуется для отведения воздушного потока.

Принципы выбора стружкоотсоса и основные производители

Производством стружкоотсосов типа циклон занимается довольно большое количеств различных компаний. Принцип действия устройства при этом не отличается, только повышается мощность и надежность конструкции.

Большей популярностью пользуются стружкоотсосы типа циклон иностранных брендов, отечественные стоят дешевле, но служат намного меньше.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

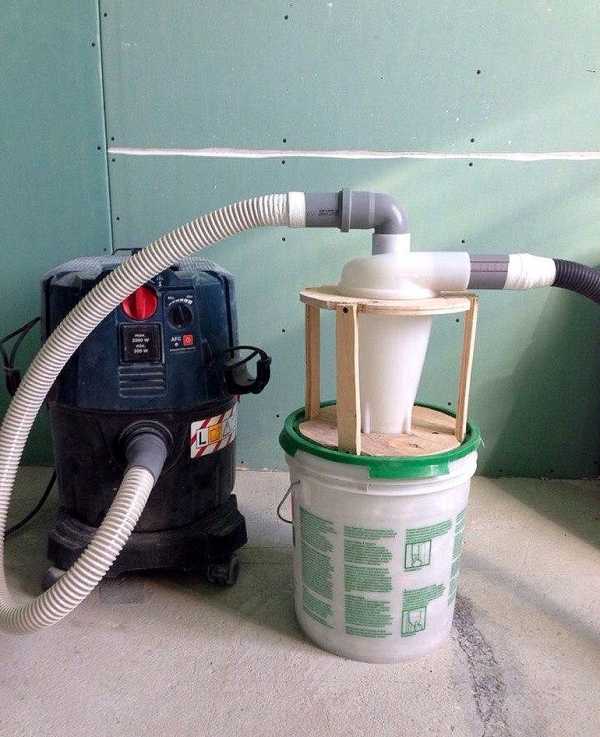

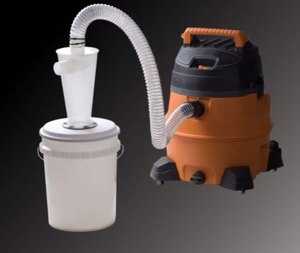

Как сделать циклон для пылесоса своими руками?

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Принцип работы циклона

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

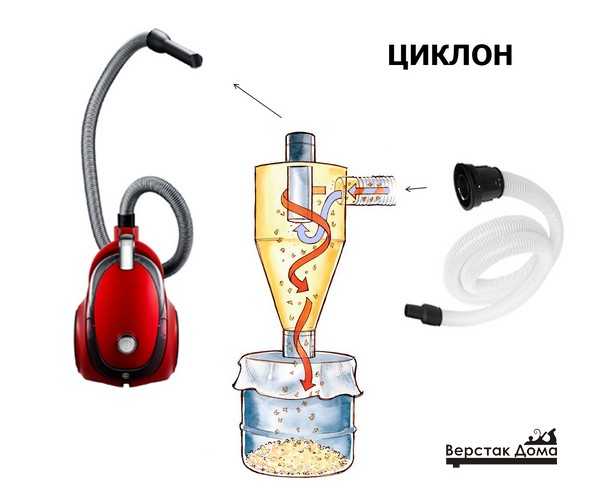

Работа циклона заключается в следующем:

  1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
  2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
  3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
  4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
  5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
  6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
  7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
  8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

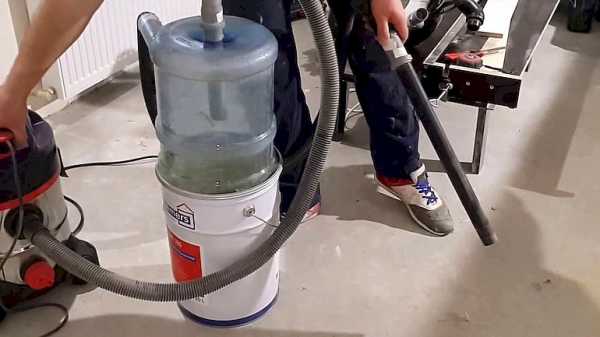

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

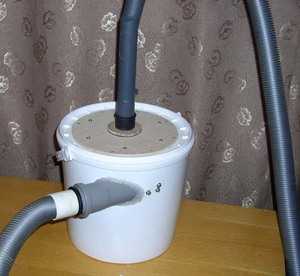

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

  • строительный нож;
  • маркер или карандаш;
  • циркуль;
  • электролобзик;
  • шуруповёрт;
  • пила-ножовка;
  • шило;
  • клеевой пистолет.

Материалы

  • два пластиковых 10 литровых ведра;
  • водопроводная ПВХ труба и уголок ø 32 мм;
  • автомобильный воздушный фильтр;
  • клеевой стержень;
  • строительная фанера;
  • кровельное железо;
  • саморезы;
  • шланги от пылесоса;
  • столярный клей;
  • герметик.

Пошаговая инструкция сборки циклона

  1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
  2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
  3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
  4. Пространство между патрубком и фанерой заполняют герметиком.
  5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
  6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
  7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
  8. Конструкцию прислоняют к ведру.
  9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
  10. Ножом вырезают проём.
  11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
  12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
  13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
  14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
  15. Жестяной круг разрезают наполовину от центра к краю.
  16. Внешние края разреза разводят на угол 300.
  17. Фигурную вставку устанавливают в ведре враспор.
  18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
  19. У верхнего ведра срезают днище.
  20. Камеру циклона плотно вставляют в накопитель.
  21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
  22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
  23. Место соединения обрабатывают клеевым пистолетом.
  24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
  25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
  26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
  27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
  28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
  29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
  30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

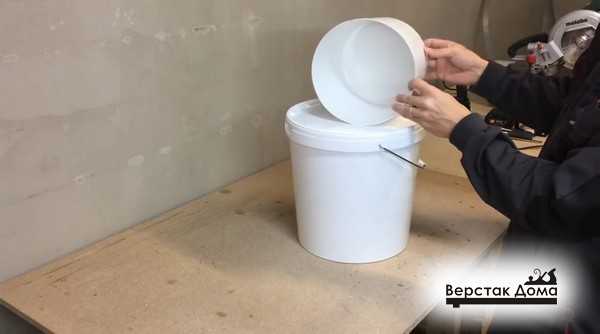

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

  1. У 5 литрового ведра срезают ножом верхний бортик.

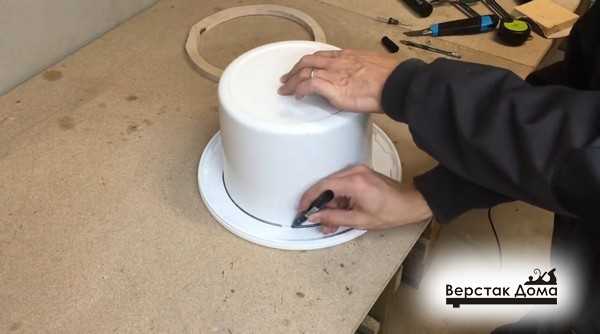

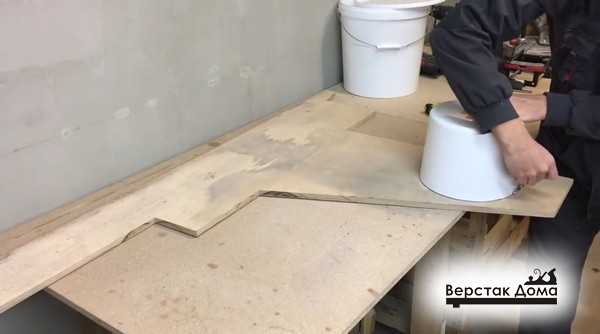

  2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.

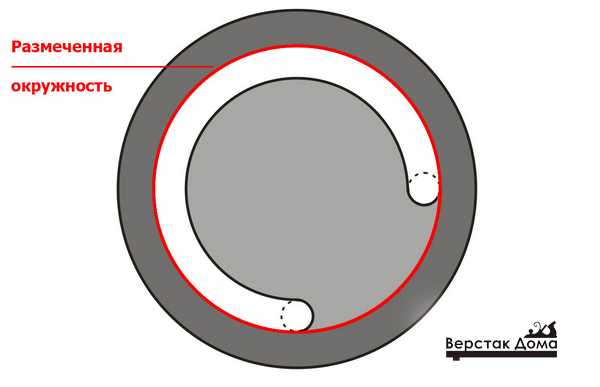

  3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.

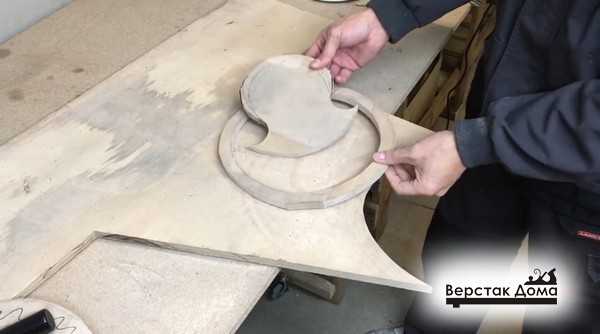

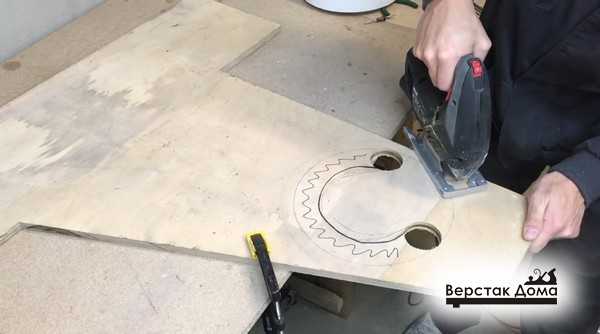

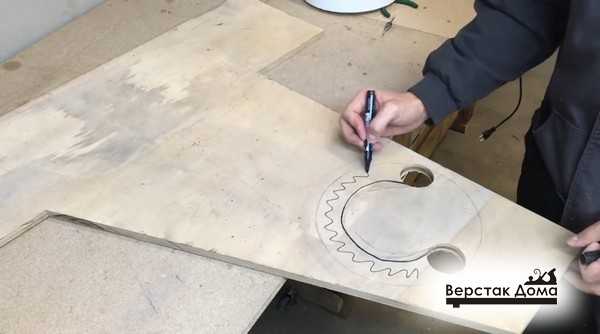

  4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
  5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).

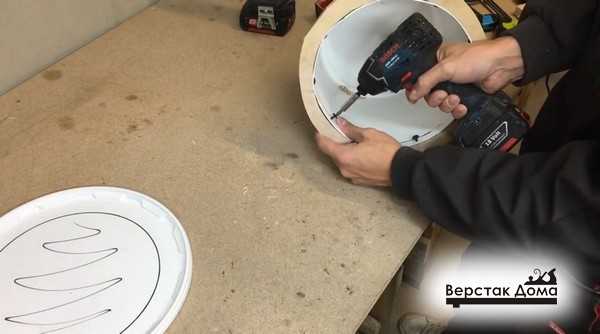

  6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.

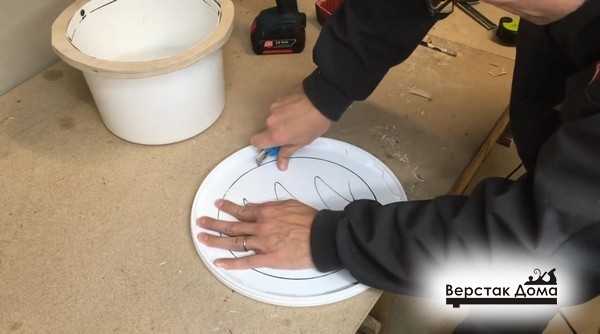

  7. Середину крышки вырезают ножом.
  8. Дрелью просверливают отверстия вверху малой ёмкости.

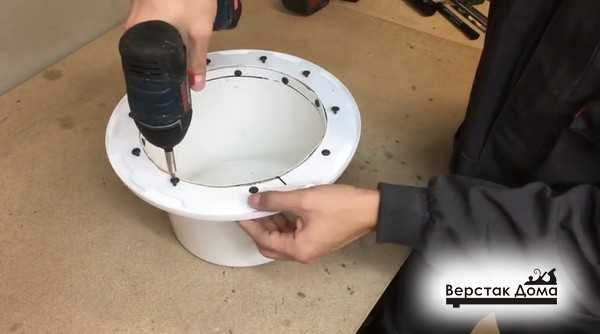

  9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
  10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.

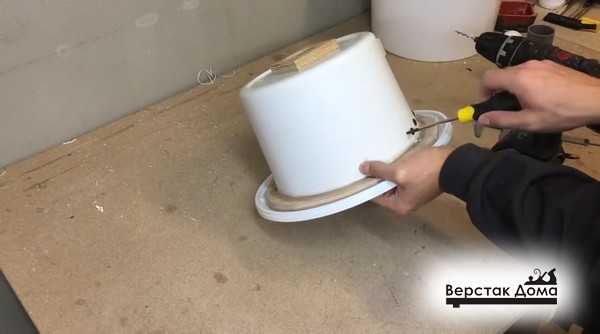

  11. Круг от крышки крепят саморезами к фиксирующему кольцу.

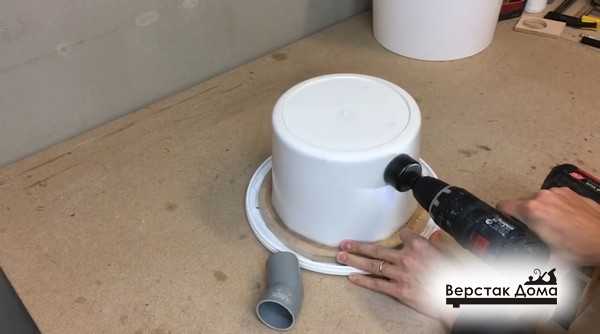

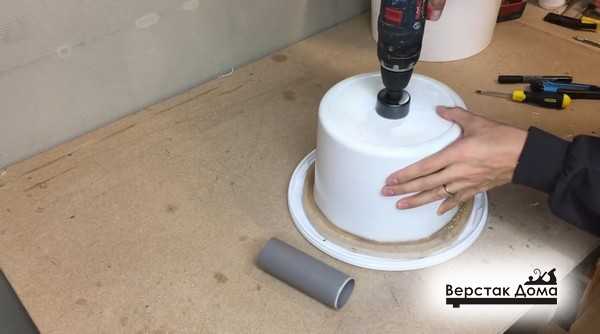

  12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.

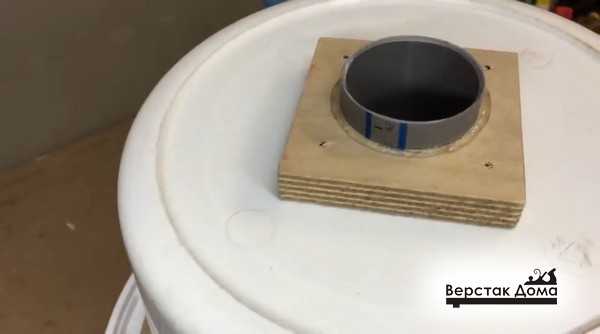

  13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.

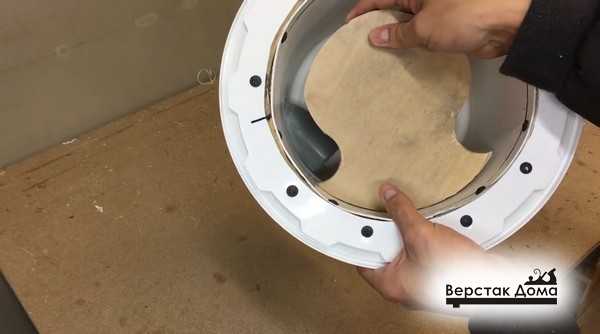

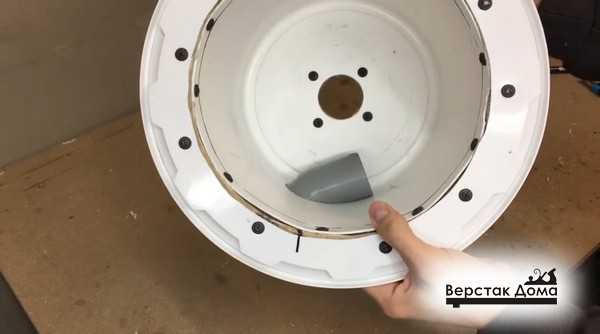

  14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
  15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.

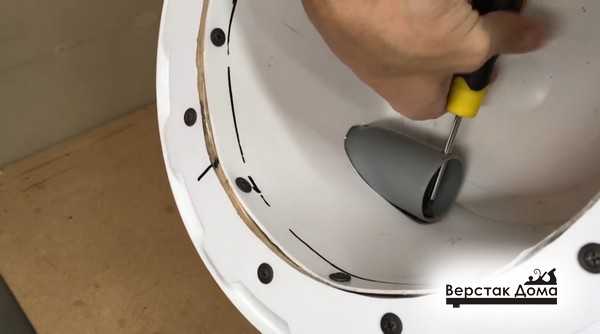

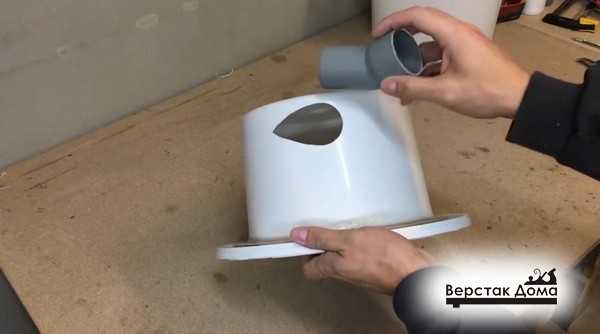

  16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
  17. В проём вклеивают термоклеем угловой ПВХ патрубок.

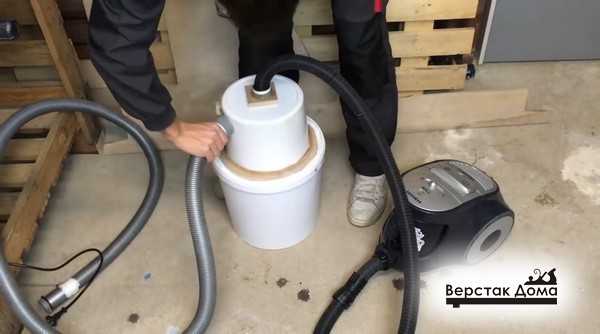

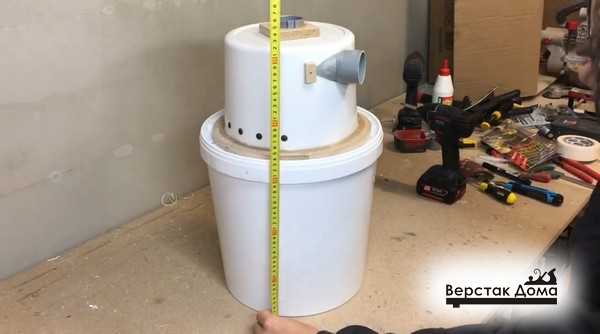

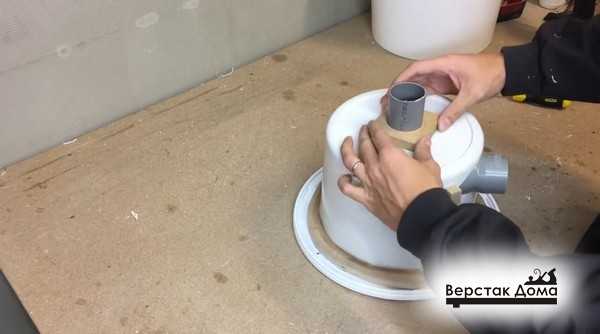

  18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
  19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.

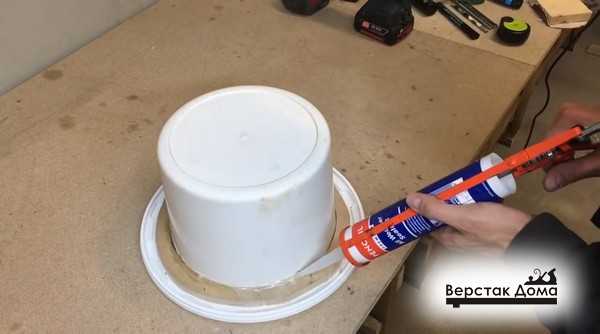

  20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

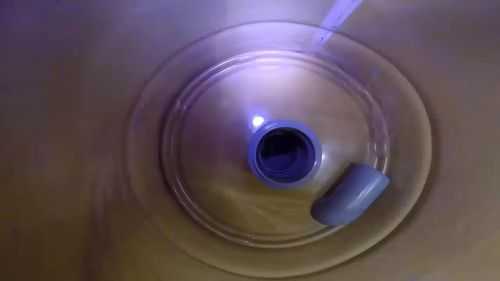

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

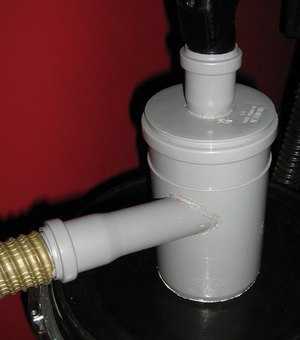

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

  • угловая машинка;
  • дрель;
  • клеевой пистолет;
  • клепальник;
  • электролобзик;
  • строительный нож.

Материалы

  • ПВХ Канализационная труба ø 100 мм;
  • ПВХ труба ø 40 мм;
  • шланг;
  • заклёпки;
  • клеевой стержень;
  • фиксирующие кольца – хомуты;
  • две 2-х литровые бутылки;
  • 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

  1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
  2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
  3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
  4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
  5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
  6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
  7. В центре каждого круга вырезают отверстие ø 40 мм.
  8. Полученные диски разрезают пополам.
  9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
  10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
  11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
  12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
  13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
  14. В нижнюю пробку ввинчивают бутылку – накопитель.
  15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
  16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

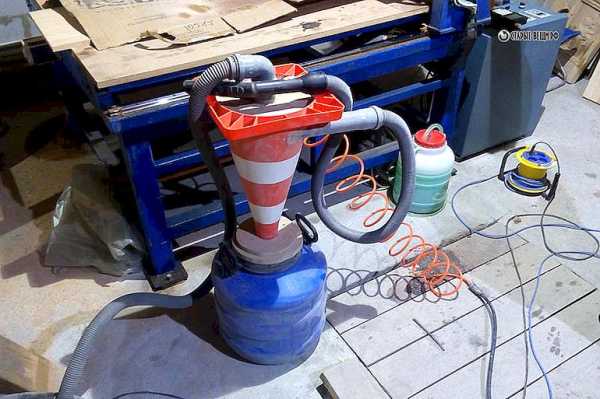

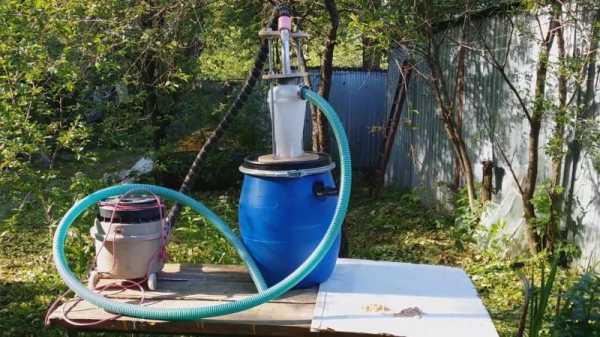

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

  1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
  2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
  3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
  4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
  5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
  6. Все соединения обрабатывают термоклеевым пистолетом.
  7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

remboo.ru

изготовление циклонного фильтра в домашних условиях

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

  • Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
  • Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
  • Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
  • Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
  • Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

  • В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
  • Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
  • Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

  • Текстолит (размер подбирается индивидуально под каждый пылесос).
  • Любой текстильный плотный мешок (многие используют мешки из-под обуви).
  • Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

pochini.guru

Самодельный циклонный фильтр для мастерской: фото и видео



Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

  1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
  2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
  3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

  • Бытовой пылесос
  • Циклонный фильтр
  • Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

  1. электродрель,
  2. шуруповёрт,
  3. электролобзик,
  4. циркуль,
  5. нож,
  6. струбцины,
  7. отвёртка крестообразная,
  8. карандаш,
  9. корончатое сверло по дереву (50-60мм),
  10. набор сверл.



Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

  1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
  2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
  3. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
  4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
  5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
  6. Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
  7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
  8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, лДиаметр крышки, ммВысота, мм
1,0125115
1,2132132
2,2160150
2,3175133
2,6200124
3,0200139
3,4200155
3,8200177
3,8200177
5,0225195
11292223
18326275
21326332
26380325
33380389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

  1. Создание фиксирующего кольца и фигурной вставки
  2. Установка фиксирующего кольца
  3. Установка бокового патрубка
  4. Установка верхнего ввода
  5. Установка фигурной вставки
  6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа,  она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

  1. Верхний патрубок – к бытовому пылесосу
  2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

Вконтакте

Facebook

Twitter

Мой мир

verstakdoma.ru

Циклонный фильтр для пылесоса своими руками

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Назначение циклона для пылесоса

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие достоинства циклонных фильтров:

  • не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
  • малые размеры;
  • тихая работа устройства;
  • когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
  • высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

  • патрубок;
  • корпус;
  • пылесборник;
  • камера с мембранным фильтром;
  • приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

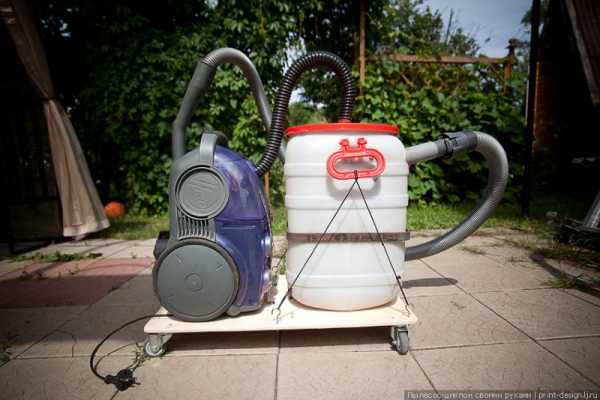

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают немало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

  • пластиковая тара для жидкости объемом около 4 литров;
  • цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
  • отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
  • кусок гофрированного шланга такого же диаметра;
  • арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
  • небольшой лист фанеры для основы толщиной около 7 мм;
  • старый женский чулок;
  • герметик и различные крепежные материалы.

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

obinstrumentah.info

Компактная система удаления пыли и опилок «Циклон»

Компактная система «Циклон - 17».

Всем доброго времени суток. Предлагаю вашему вниманию компактную систему «Циклон - 17» для удаления пыли, опилок и прочих сыпучих материалов. Данная система рассчитана, как для непосредственного подключения к электроинструменту, так и для уборки опилок с пола. В отличии от множества предлагаемых аналогичных конструкций, данная система отличается компактностью при необходимой мощности. Система делалась для работы с деревом на лоджии и в комнатах квартиры. Высота всей конструкции всего 1м от пола, размер подошвы станка 30х40см. Мною система в основном использовалась с ручным фрезером, ленточной и вибрационной шлифовальными машинками, уборки опилок с пола. 1,5 года эксплуатации доказали её эффективность и надёжность. Удобство и эффективность оказались больше чем я ожидал. Поэтому решил предложить данную конструкцию всем желающим.



Компактная система удаления пыли и опилок «Циклон»

Система состоит из четырёх основных частей:
1. Универсальный пылесос-воздуходувка.
2. Блок «Циклон».
3. Станок на колёсах.
4. Блок синхронного пуска.

В качестве основного конструктивного материала используются стандартные пластиковые водопроводные трубы и ламинированная ДСП что очень удобно. В качестве ёмкости для сбора опилок используется банка от «Чупа-чупсов», её выбор обусловлен относительной жёсткостью и прозрачностью (что очень удобно), а так же плотным резьбовым соединением с крышкой.

Если нет возможность или желания самостоятельно собирать пылесос-воздуходувку, то к блоку «Циклон» можно подключить любой бытовой пылесос небольшой мощности с регулятором мощности. Конструкция переходника для шланга - на ваше усмотрение.

Универсальный пылесос-воздуходувка.

Назначение.


Универсальный пылесос-воздуходувка может использоваться, как в составе системы «Циклон - 17». Так и в качестве самостоятельного мини пылесоса для удаления пыли в труднодоступных местах (оргтехника, аудио и теле аппаратура и т.д.) и в качестве воздуходувки для выдувания пыли и опилок из электроинструмента, оргтехники и т.д., а так же для накачки надувной мебели, бассейнов и. т.д.

Отдельное использование.



Для изготовления корпуса устройства использовалось:
1. Муфта соединительная 110х110 (без внутреннего бортика посередине).
2. Фрагмент фановой трубы с переходом 110х184.
3. Заглушка 110х40.
4. Ручка любая на ваше усмотрение.
5. Переходники для шланга, на случай отдельного использования.
6. Винты с гайками М3, М4.

Изготовление ножек на ваше усмотрение. У меня они сделаны из крепёжных пластиковых уголков. Крепятся винтами М4, от проворачивания фиксируются термоклеем.

Схема универсального пылесоса-воздуходувки.


Устройство фильтра.


Фильтр вырезается по размеру из поролона толщиной 14-16мм, опорный стакан для фильтра изготавливается из стандартной заглушки 110, путем отрезания и стачивания всего лишнего (размеры – см. схему). Для лучшей герметизации оборачивается изолентой. Фильтр прекрасно отфильтровывает даже самую мелкую древесную пыль. Легко снимается и моется.

Силовая установка.

Двигатель с турбиной (230В 350Вт) используется от распылителя для краски Bosch PFS 65 (или Bosch PFS 55, они одинаковые). Корпус турбины собран следующим образом: передняя часть – от корпуса турбины Bosch PFS 65, задняя часть - от корпуса турбины Bosch PFS 55. Заднюю часть можно использовать тоже от Bosch PFS 65, но её придется обрезать по краям.

Двигатель с турбиной и части корпуса турбины.


Корпус турбины в сборе и задняя часть корпуса от Bosch PFS 55.


От передней части корпуса отрезать часть выпускной трубки оставив 2,5-3см (см. фото). Далее в неё вставить кусок трубы D32мм длинной 90-95мм до упора и зафиксировать термоклеем (см. схему).
В корпусе заглушки вырезается отверстие под трубку D32мм. Высверливаются отверстия для провода, прижима провода, выключателя, регулятора мощности.
Выключатель любой подходящей мощности и размеров. Регулятор мощности любой от электроинструмента или самодельный. У меня использованы: выключатель KCD1-1 с индикацией включения и регулятор мощности от МФИ Skil 1470 с симистором на 4А. Он удобно крепится к заглушке с помощью двух металлических уголков.


Данный регулятор необходим при использовании в конструкции с пластиковой ёмкостью для опилок. Так как при подключении инструмента с маленькими пыле-отводящими отверстиями (на пример вибрационная шлиф-машинка), возможно частичное сжатие емкости (пока она не заполнена хотя бы наполовину). Поэтому есть необходимость небольшого снижения мощности турбины. Порядок сборки описывать не буду, это кому как удобно (см. схему, фото).

Блок «Циклон»



Блок «Циклон» состоит из блока вихрь-генератора и блока сбора опилок.

Блок вихрь-генератора.


Вихрь-генератор собирается в трубе с переходом 110х310. Сначала в трубе 110х310 устанавливается отвод D32 скошенный под 45°. Отвод крепится в трубе с помощью винта с гайкой М4 и фиксируется и герметизируется термоклеем (см. схему). Кольцо изготавливается из ламинированной ДСП толщиной 16мм. Кольцо в трубе крепится с помощью четырех боковых шурупов М4 и термоклея (см. фото, схему).

Далее в кольцо устанавливается трубка D32 х 130-140мм с закреплённой на ней винтовой лопастью, фиксируется термоклеем (см. фото, схему). Лопасть изготавливается из пластика от коробки от DVD диска и крепится на трубке с помощью термоклея (см. фото).


Блок сбора опилок.


Детали блока сбора опилок.


ВАЖНО!!!

На уплотнительных резиновых кольцах, установленных: в пылесосе-воздуходувке (со стороны фильтра) и блоке вихрь-генератора нужно сточить внутреннюю юбку. Для возможности разъединения данных узлов. Иначе разъединить узлы для чистки будет очень проблематично. Остальные уплотнительные резинки оставить, как есть т.к. для техобслуживания устройства разъединение остальных узлов не требуется.

Подробно описывать станок нет смысла, все видно на фото. Система крепится к станку с помощью двух пластиковых хомутов с защелками.
Шланг используется от распылителя для краски Bosch PFS 65. Концы шланга крепятся в трубках с помощью термоклея.[/justify]

Наконечники для уборки опилок с пола.


На конце плоской насадки рекомендую сделать боковые отверстия (см. фото). Они предотвращают неожиданное затыкание, которое может привести к сжатию (деформации) пластиковой ёмкости. На качество уборки они не влияют. Так же используется стандартная телескопическая щётка от бытового пылесоса.

Блок синхронного пуска.


Схему синхронного пуска взял в интернете. Она многократно подробно описана на разных сайтах. Большая благодарность её автору. Единственное, что пришлось заменить указанные детали на схеме в интернете на оказавшиеся под рукой аналоги (диоды, симистор). Размер печатной платы 50х70мм. Плата удобно размещается в коробке для электропроводки 78х78мм.

Блок крепится к станку с помощью винтовых мебельных стяжек. Поэтому удобно устанавливается и снимается.

Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, предложения и комментарии – очень приветствуются.

Июль 2018
Станислав Шурупкин.
Email: [email protected]

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Циклон для мастерской своими руками

Это видео канала “Адвокат Егоров” про то, как за пять минут из ведра и двух уголков фановой трубы собрать самодельный полноценный циклон. Другими словами сепаратор для стружки, опилок и другого мусора.

Если в мастерской либо при ремонте квартиры использовали бытовой пылесос, то его пылесборник быстро заполнится и работу придется прервать. Но используя Циклон, о замене мешка для пыли можно забыть на годы. Этот сепаратор служит второй год, и ему автор разработки не нарадуется. Всего через две минуты убедитесь в том, что в названии этого видео не преувеличено, и полноценный сепаратор возможно собрать у себя в гараже всего за пару минут.

Для пущего удобства использования в мастерской Циклона, его можно установить на самодельной платформе в форме-тележки, на изготовление которой потребуется не менее получаса. Но сепаратор можно использовать и без неё. В случае, когда он подключен к стружко-отводу стационарно установленного фрезера, пилы рейсмуса и прочего оборудования, производящего опилки, тележка совсем не нужна. Но она весьма удобна при уборке мастерской. Ведро, два обрезка шланга и пылесос легко поместятся под любым бытовым станком. Кстати, если планируете своими руками организовать в маленькой домашней мастерской единую систему пылеудаления, возможно, подключение к каждому станку такого отдельного стружко-отсоса избавит вас от лишних на решение очевидных инженерно-технических трудностей.

Из циркулярного стола, оборудованного Циклоном, опилки почти не вылетают. Рекомендуется питать инструмент и подключенный к нему стружко-отсос через один тумблер. Тогда при включении станка сразу заработает и пылесос. При изготовлении своего лука использовал фрезер, и пыль от него летела во все стороны. По этой причине пока не сделал свой Циклон, фрезер старался не использовать. Теперь от фрезера мусора меньше. Для рейсмуса лучше уголок из шланга большего диаметра.

Поместив камеру внутрь самодельного работающего Циклона можно увидеть, как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос. Идея сепаратора циклонного типа в том, чтобы заставить засасываемую в емкость крупно-дисперсную пыль, падать на дно ёмкости, не допускать эту пыль в зону, из которой происходит откачка воздуха. Гравитация, трение и центробежная сила заставляют опилки вращаться внутри ведра, прижимаясь к его стенкам, и падать по спирали на дно емкости. Как видите, идея сепаратора чрезвычайно проста и в этой примитивной конструкции просто нечему ломаться.

Все привыкли, что такая емкость имеет форму конуса, но как показала практика, сепаратор может быть и цилиндрическим. Преимущество предложенной конструкции в том, чтобы вход в сепаратор тангенциального потока воздуха осуществить не через криволинейную боковую стенку, что совсем непросто, а через плоскую крышку. А это сделать на порядок проще и быстрее. Вдобавок уменьшает габариты конструкции. Вся конструкция Циклона помещена на одной крышке, что позволяет переносить Циклон, просто снимая крышку с одного ведра и накрывая ею другое.

Налицо непревзойденная мобильность. Так можно последовательно заполнять опилками ведро за ведром, а потом избавиться от опилок разом. Например, засыпать их в компостную кучу, отапливаться ими, загружая их в печь длительного горения, либо использовать их любым другим способом.

Как самодельный циклон был изготовлен

Описал свой Циклон более чем подробно. Настало время показать, как его сделал. Итак, просверлил в крышке два отверстия. Одно в центре крышки, другое – с краю, вплотную к ребру жесткости. Это сделал короночным сверлом чуть меньшего диаметра, чем полипропиленовый уголок фановой трубы. В этой конструкции использовал уголки диаметром сорок миллиметров. Удалить заусенцы и одновременно расточить отверстия под плотную посадку уголка, удобно намотав на трубку лист шкурки. Тут важно вовремя остановиться. Не расточить отверстие сверх необходимого. Осталось вставить в отверстие два полипропиленовых уголка, и полноценный Циклон готов. Как заметили, даже герметизировать стыки не стал. Вставил шланги от пылесоса в уголки, благо в уголках присутствуют уплотнительные кольца по размеру гофро-шланга пылесоса, и сразу начал пользоваться сепаратором. Все операции не заняли более двух минут.

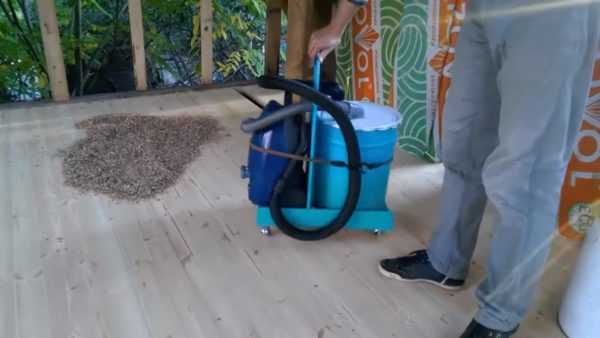

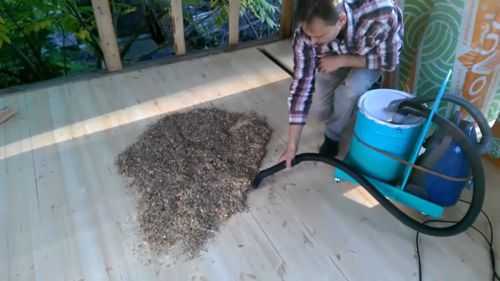

Для удобства использования Циклона и увеличения его мобильности собрал Т-образную тележку. Собирал более получаса, но при многократном использовании этот труд окупается. Тележку собрал из отходов кривой негодной фанеры. Разметил платформу по месту. Поставил на лист фанеры ведро и пылесос, пометив габариты карандашом.

Распиловочный стол выглядит неказисто, так как собран он из мусора на скорую руку и это все временные решения. В качестве параллельного упора используется кусок квадратной трубы и две струбцины. Но, несмотря на примитивность конструкции, работать на этом самоделке можно. Глубину пропила выставлять по толщине фанеры…

Обсуждение

  1. Все пылесосы (кроме одного вида) имеют два,как минимум,существенных недостатка. Первый-они выбрасывают опять в помещение самую мелкую (и самую опасную!) пыль (даже водяные-выбрасывают обратно в помещение самую мелкую пыль вместе с мельчайшими каплями воды). Второй-при работе -эти выбросы поднимают в воздух пыль, имеющуюся в помещении.В интернете специалисты указывают,что мелкая пыль оседает в течение многих часов,и даже дней!И эта мелкая пыль,практически,не выводится организмом.
    Но имеется вид пылесосов,не имеющих этих недостатков-это центральные (или-встроенные) пылесосы.Эти пылесосы,засасывая воздух,обратно в помещение его не подают совершенно,а после очистки,выбрасывают его из помещения (обычно-за пределы здания).При этом,сам пылесос не нужно таскать,возить за собой,т.к. он стационарно устанавливается в другом (подсобном) помещении,а в обрабатываемых помещениях устанавливаются специальные розетки,которые пластмассовыми трубами связаны с центральным пылесосом,и уже к этим розеткам подсоединяется гибкий шланг с наконечником-насадкой для сбора пыли.У меня объем накопительного пылесборника-литров 14 ( большое прочное пластмассовое “ведро”),а его очистка заключается в очень удобном отсоединении этой емкости и ее опорожнение-обычно-раз в месяц.Такие пылесосы уже давно применяются в гостиницах,детских учреждениях и больницах.Они сертифицированы и для использования в быту.(Такой пылесос я с удовольствием использую у себя на даче уже года 4).
  2. Проделал опыт по изготовлению такого циклона. Оказывается, что подходит не любое ведро. Во-первых, ведро должно быть достаточно глубоким. Верхняя часть высотой примерно 15-20 см – это зона вихря. Если гора мусора достигнет её, то дальше мусор полетит прямо в вытяжку. Так что 12-литровые вёдра из-под краски малопригодны, они банально заполняются наполовину (а стружка, например, из-под рейсмуса – очень объёмная) за минуту. Во-вторых, ведро должно быть жёстким. Если впускную трубу заткнуть, то вакуум схлопнет ведро, деформировав его стенку, и вихрь уже перестанет быть цилиндрическим, – мусор опять полетит в вытяжку. Я взял два ведра из-под краски, чуть разного диаметра. Вырезал днище у бОльшего, оставив узенький бортик – это получилось ребро жёсткости. И вставил одно в другое. Двойная стенка и бортик обеспечивают приемлемую жёсткость, а суммарная высота даёт больший объём – нижнее ведро заполняется полностью. В-третьих, крышка должна легко сниматься. У ведра из-под краски крышка самоуплотняющаяся, да ещё её вакуум присасывает. Потом приходится отвёрткой поддевать – разбортовывать. Нужно как-то расшатать крышку или посадочное место, возможно, срезать или отогнуть фрагменты уплотнительного бортика. Герметичность всё равно будет обеспечена разрежением, крышку очень плотно присосёт.
  3. Хотелось бы посмотреть как этот пылесос избавляется от мелкодисперстной строительной пыли и на сколько хватит его? Еще вопрос?? Бывает трудно найти такое железное пустое ведро? допустим у нас ни в одном хозяйственном магазине нет, да и спрашивать у каждого знакомого есть ли у него такое)) ну на десятом человеке, который говорит что нет такого ведра! уже поиски превращаются в какую то мороку. И еще без реального пылесоса этот девайс не будет работать. Одним словом итог нужно найти ненужный хороший пылесос, который работает более менее, затем найти злополучное железное ведро хрен знает где купить две сан тех трубки сложить все это в дипломат и закинуть куда подальше! Потому как сходить и купить промышленный за 6 руб и не заниматься самодеятельностью. Согласна для опилок эта чудотележка сгодится!!!
  4. Хорошее видео. Все показано с толком, без лишних длинных пояснений. Я мучаюсь с домашним сухим пылесосом Стальт 1600W. Как только включаю для очистки – из него вылетает облако мелкой пыли, потом он уже работает нормально. Но не пригоден для большой уборки помещения, коридора или еще чего-то объемного. Мешок у него моментально заполняется, мешок не очень удобен, т.к. забивается сам пылью, а выбивание и выколупывание из него веточек – процесс неприятный. У вас мне понравилась идея с ведром. Я мечтала, чтобы в ведре на дне была вода, которая поглощала бы пыльцу. Не опасно ли налить в него немного воды? Не замкнет ли систему на себя?

izobreteniya.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
