Под понятием «чугун» может подразумеваться как конструкционный материал на основе железа, так и металлический сосуд, округлый горшок для приготовления пищи. Последний попадается редко. Современная посуда теснит.
Совсем устарело слово «чугунка». Так в XIX – начале XX века называли железную дорогу.
Что такое чугун
Это сплав железа и углерода с содержанием последнего от 2,14%. В идеальном случае. На деле помимо указанных всегда есть примеси и легирующие элементы. Так что разграничение «плавает».
В зависимости от содержания углерода относительно эвтектики выделяют разновидности металла. Эвтектика – состав сплава с минимальной температурой плавления.
Для чугуна содержание углерода ориентировочно составляет 4,3%. Почему «ориентировочно» – уже говорилось. Потому
-
доэвтектический — 2,14 — 4,3% углерода;
-
эвтектический — 4,3% углерода;
-
заэвтектический — от 4,3 до 6,67% углерода.
Виды чугуна
В общепринятой классификации разделяют по форме содержащегося углерода.
Белый
Называется так из-за характерного окраса скола. Углерод C содержится в виде цементита (формула Fe3C), образующегося при остывании расплава. Твердый тугоплавкий материал.
В доэвтектических сплавах – в составе перлита и ледебурита. В эвтектических – в ледебурите. В заэвтектических – первичный цементит и ледебурит.
В исходном виде такой чугун практически не используется. Не поддается обработке инструментом из «быстрорежущей» стали. Только с насадками из карбидов (ВК), да и то с трудом.
Применяется в качестве сырья для получения ковкого.
Серый
Также именуется по оттенку на сколе. Содержит фракции графита различной формы. Осаждению углерода способствует добавка кремния.
Свойства и структура сильно зависят от условий остывания после кристаллизации.
Быстрое охлаждение даст преобладание перлита. Сплава феррита и карбида. Своеобразная «закалка» повысит прочность и твердость. И хрупкость, что не всегда приемлемо.
Щадящее остывание определяет рост содержания феррита. Сплава железа с оксидами, в основном с Fe2O3. Улучшится пластичность. Поэтому режимы подбирают исходя из требуемых параметров.
Серый чугун удобен для литых конструкций. Отличается невысокой температурой отвердения, хорошей жидкотекучестью. Не склонен к образованию раковин.
При всем этом, углеродные вкрапления обуславливают низкую трещиностойкость. Материал уверенно воспринимает сжимающие усилия, но совершенно непригоден при растяжении/изгибе.
В маркировке указываются символы СЧ и предельная прочность в кг/мм2: СЧ25. Наиболее распространены чугуны с содержанием C ниже 3,7%.
Ковкий
Для изготовления белый чугун нагревают до нужной температуры, выдерживают достаточное время и медленно остужают («отжиг»). Процесс провоцирует процесс распада Fe3C с выделением графита и появление феррита.
По форме включения углерода не похожи на аналогичные в сером чугуне. Этим объясняется появление некоторой стойкости к разрыву и ударной вязкости.
Маркируется «КЧ» с добавлением допустимой прочности на растяжение в МПа х 10-1 и максимального относительного удлинения. Пример: КЧ 35-11.
Высокопрочный
Вид серого чугуна, только графитовые образования по форме напоминают шарики. Округлость включений делает кристаллическую решетку не склонной к образованию трещин.
В результате ценные изначально свойства чугунов (стойкость к сжатию, удобство литья и т. д.) дополняются сравнимым со сталями пределом текучести при растяжении, появляется трещиностойкость, пластичность.
Маркируются аналогично ковким, но с обозначением «ВЧ».
Передельный
Используется как сырье для выплавки стали. Часто даже не покидает предприятия, где сделан.
Специальные
Выпуск таких марок невелик, до 2% от общего объема. Могут содержать значительное количество легирующих элементов. Предназначены для ограниченных целей и специфических условий. Распространены коррозионно и химически стойкие ферросплавы.
Одна из разновидностей – антифрикционный чугун. Используется для изготовления трущихся деталей. Легируется в первую очередь хромом. Также добавляются никель, титан, медь и прочие.
Отличается высокой твердостью (до HB 300) и низким коэффициентом трения (до 0,8 при отсутствии смазывающих эмульсий).
Базовые материалы: серый, ковкий и высокопрочный чугуны. Маркировки соответственно – АЧС, АЧК, АЧВ. Цифровые составляющие описаны выше.
Достоинства и недостатки материала
Стоит обсуждать в сравнении со сталью, хотя низкокачественная углеродистая сталь – тот же чугун по сути.
По некоторым параметрам (плотность, свойство магнититься, типичные химические реакции) ферросплавы практически идентичны. Существенны отличия в технологии использования.
Преимущества:
-
Умеренная стоимость. Насыщение углеродом – часть процесса выплавки из руды. Снижение его содержания неизбежно удорожает металл.
-
Превосходные литейные качества. Расплав текуч. С низкой усадкой при кристаллизации, что минимизирует дефекты. Относительно низкая температура плавления.
-
Изделия прочны, с твердой поверхностью, износостойки.
-
Используемые в машиностроении составы поддаются обработке резанием.
-
Долговечны. В том числе в сантехнических, канализационных деталях.
-
Ставшие ненужными элементы легко утилизировать. Любой пункт приема с руками оторвет.
Недостатки:
-
Из-за высокого содержания углерода хрупок. Мало пригоден для обработки давлением. Из отдельных марок получают кованые изделия отменного качества. Но это скорее работа штучная и в индустриальных масштабах нерентабельная.
-
Сварка допускается только в крайних случаях. Технология довольно сложна, велик риск возникновения дефектов.
-
Изделия всегда массивны. Не получится тонкостенная конструкция, так как не выдержит собственного веса и изготовить не удастся.
-
Легко окисляется во влажной среде. Насквозь не проржавеет из-за неизбежной монументальности, но вид приобретет неопрятный. Детали, расположенные на открытом воздухе, нуждаются в коррозионно стойком покрытии.
Производство чугуна
Зачатки черной металлургии человек освоили уже во II-ом тысячелетии до н. э. Для получения стали. Но доменные печи появились в Европе только в XIV — XV веках. Чугун был получен как побочный ненужный продукт.
Оценили, когда обратили внимание на выдающиеся литейные качества. Удобен для изготовления пушек-ядер, да и сталь из него получать удобнее.
До России технология осмысленно дошла в XVII веке. Случилось это при Петре I, когда искали материал для оружия.

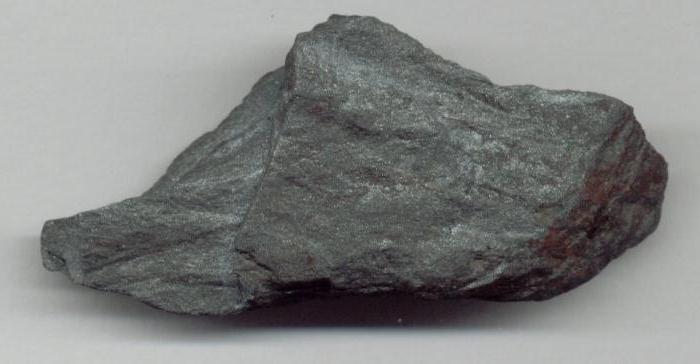

В качестве сырья обычно используются железняки. Наибольший выход получается из магнитного и красного, обильно содержащие Fe.
Для поддержания температуры используется кокс. Воздух для горения подается принудительно. Флюс (известняк) предназначен для снабжения углекислым газом. Основная реакция:
.
Восстановленное Fe опускается в горн, где насыщается углеродом. Цикл работы печи – непрерывный.
Получение стали
Порядка 85% чугуна уходит на дальнейшее изготовление стали. Для выплавки используется мартеновская печь.
В процессе плавления загруженного сырья образуется значительная масса оксида FeO. По мере разогрева происходит реакция:
Лишний углерод удаляется.
Также используются электродуговые и индукционные печи.
Области применения
В связи с современной тенденцией максимального облегчения оборудования, чугун используют все меньше.
Но есть области, где он пока незаменим и рентабелен:
-
В машиностроении применяется для крупных корпусных деталей с незначительными нагрузками на растяжение. Станины для станкового оборудования, блоки цилиндров для двигателей внутреннего сгорания. Маховики, шкивы, шестерни, гидроцилиндры, корпуса редукторов, электродвигателей, поршни.
-

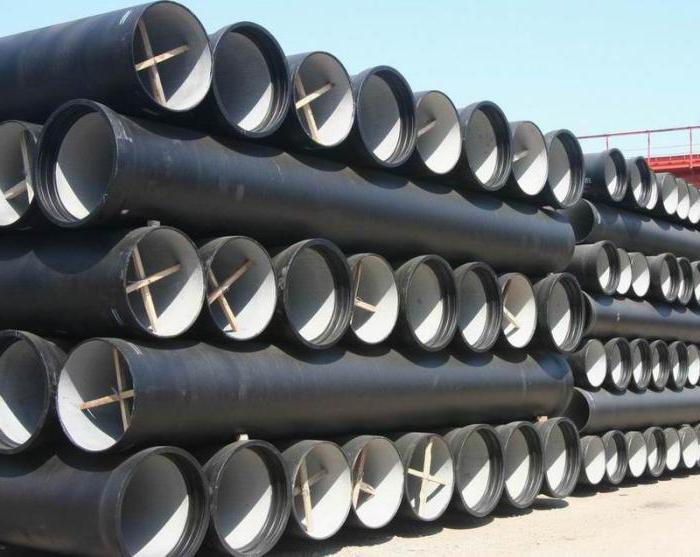

Сантехническая фурнитура, канализационные трубы.
-
Декоративные элементы: ограды, решетки, ворота.
-
Печи для домов, бань.
Чугун— железоуглеродистый сплав, содержащий углерода свыше 2,14%.Кроме железа и углерода в состав чугуна входят постоянные примеси— марганец, кремний, сера и фосфор.
Чугун бывает серый, ковкий, и белый, высокопрочные, модифицированные.
Серый чугун обозначается буквами СЧ. СЧ32-52-маркировка. Первые 2 цифры это величина предела прочности при растяжении, а вторые — при изгибе.
Серый чугунболее подвержен сварке. чем белый и ковкий. Обладает высокой износоустойчивостью. Недостаток чугуна хрупкость, малая пластичность.
Белый чугунимеет наличие большого количества цементита из-за чего он имеет очень твердую и хрупкую структуру почти не сваривается, его применяют для отливки с последующим отжигом ковкого чугуна.
Ковкий чугунобладает высокой прочностью при растяжении, высоким сопротивлением удару, не высокой пластичностью. КЧ 30-6.1-ая цифра предела прочности на растяжение, 2-ая — на изгиб. Из ковкого чугуна изготавливают ступицы колес грузовых автомобилей, тормозные колодки, картеры заднего колеса и т.д.
Встречаются легированные чугуны с содержанием марганца, кремния, никеля, хрома и т.д. Легированные чугуны маркируются буквами, обозначающими легирующие элементы и цифрами , обозначающими их содержание. (ЧН19Х3)
Чугуны применяются в основном для производства отливок, корпусов станков и машин, станин, запорной арматуры, детали прокатных станов, кузнечно-прессового оборудования ит.д.
Сварка чугуназатруднена из за большого содержания в нем углерода, что при водит к образованию пор горячих и холодных трещин. В основном это ремонтная сварка. Чугуны варятся горячим (с подогревом) или холодным (без подогрева) способом. Чугуны свариваются ручным дуговым способом плавящимся электродом, механизированным способом порошковой проволокой и в среде углекислого газа, так же газовой сваркой ацетилено-кислородным или пропано-кислородным пламенем. Сварку ведут при повышенных токах с использованием специальных электродов (с чугунным стержнем) на постоянном токе обратной полярности или на переменном токе, Диаметр электродов может быть до 12 м.
Чугун начали применять много десятилетий назад. Этот материал обладает особыми эксплуатационными характеристиками, которые отличаются от свойственных стали. Производство чугуна, несмотря на появление большого количества различных сплавов, налажено во многих странах. Для того чтобы определить свойства чугуна, следует рассмотреть особенности его химического состава, от чего зависят те или иные физические качества.
ЧугунХимический состав чугуна является важным фактором, который во многом определяет механические свойства получаемых отливок. Кроме этого, на многие свойства оказывает влияние механизмы первичной и вторичной кристаллизации.
Содержание углерода в чугуне может варьироваться в пределах от 2,14 до 6,67 процентов. Современные технологии производства позволяют с высокой точностью контролировать концентрацию всех элементов в составе, за счет чего снижается показатель хрупкости и увеличиваются другие эксплуатационные характеристики.
Рассматривая химический состав чугуна следует отметить, что в него, кроме железа и углерода, обязательно входят следующие элементы:
- Кремний (концентрация не более 4,3%). Данный элемент оказывает благоприятное воздействие на чугун, делая его более мягким и улучшая его литейные свойства. Однако слишком высокая концентрация может сделать материал более восприимчивым к пластичной деформации.
- Марганец (не более 2%). За счет добавления этого элемента в состав существенно увеличивается прочность материала. Однако слишком большая концентрация может стать причиной хрупкости структуры.
- Сера относится к вредным примесям, который могут существенно ухудшать эксплуатационные качества материала. Как правило, концентрация серы в составе чугуна не превышает показателя 0,07%. Сера становится причиной появления трещин при нагреве состава.
- Фосфор содержится в составе в концентрации менее 1,2%. Повышение концентрации фосфора в составе становится причиной появления трещин при охлаждении состава. Кроме этого, данный элемент становится причиной ухудшения других механических качеств.
Как и во многих других составах, наиболее важным из химических элементов чугуна является углерод. От его концентрации и вида зависит разновидность материала. Структура чугуна может существенно различаться в зависимости от применяемой технологии производства.
Физический свойства
Чугун получил широкое распространение благодаря привлекательным физическим качествам:
- Стоимость материала существенно ниже стоимости других сплавов. Именно поэтому его применяют для создания самых различных изделий.
- Рассматривая плотность чугуна, отметим, что данный показатель существенно ниже, чем у стали, за счет чего материал становится намного легче.
- Температура плавления чугуна может несколько различаться в зависимости от его структуры, в большинстве случаев составляет 1 200 градусов Цельсия. За счет включения в состав различных добавок температура плавления чугуна может существенно повышаться или уменьшаться.
- При выборе материала многие уделяют внимание тому, что цвет чугуна может несколько отличаться в зависимости от структуры и химического состава.
Температура кипения чугуна также во многом зависит от химического состава. Для того, чтобы рассмотреть физические свойства материала, следует уделить внимание каждой его разновидности. Иная структура и химический состав становятся причиной придания иных физико-механических качеств.
Технология производства
Выплавка чугуна проводится на протяжении нескольких десятилетий, что связано с его уникальными эксплуатационными качествами. Большое количество разновидностей сплавов определяет применение особых правил маркировки. Маркировка чугунов проводится следующим образом:
- Литейные обозначаются буквой Л.
- Серый получил широкое распространение, для его обозначения применяется сочетание букв «СЧ».
- Ковкий обозначают КЧ.
- Предельный или белый обозначают буквой П.
- Антифрикционный или серый обозначают АЧС.
- Легированные чугуны могут обладать самым различным химическим составом и обозначаются буквой «Ч».
Технология производства чугуна предусматривает проведение нескольких этапов, которые позволяют получить требуемую структуру. Рассматривая процесс получения чугуна, отметим следующие моменты:
- Производство проводится в специальных доменных печах.
- Легированный и жаростойкий чугун могут получаться при использовании в качестве сырья железной руды.
- Технология представлена в восстановлении оксидов железа руды. В результате перестроения кристаллической решетки и изменения структуры на выходе получается материал, который называют чугуном.
- Рассматривая способы производства, отметим, что особенности технологии также заключаются в применяемых материалах – коксах. Под коксом подразумевают природный газ или термоантрацит, выступающие в качестве топлива.
- Изготовление чугуна предусматривает отпуск железа в твердой форме при применении специальной печи. На данном этапе получается жидкий чугун.
Оборудование для производства чугуна может существенно отличаться. Кроме этого, применяемая технология производства во многом определяет то, какой будет получен материал. Примером можно назвать производство ВЧШГ, которое связано с приданием структуре необычную форму.
Разновидности чугуна
Существует довольно большое количество разновидностей рассматриваемого материала. Классификация чугунов во многом зависит от структуры и химического состава. Выделяют следующие виды чугуна:
- Серый. Эта разновидность материала характеризуется низкой пластичностью и высокой вязкостью, а также хорошей обрабатываемостью резанием. В составе углерод содержится в виде графита. Область применения – машиностроение; производство деталей, работающих на износ. Как показывает практика, концентрация фосфора может варьироваться в достаточно большом диапазоне: от 0,3 до 1,2%. За счет особого химического состава материал обладает высокой текучестью и часто применяется в художественном литье. Антифрикционный чугун обходится в относительно невысокую стоимость, что также определяет его широкое распространение.
- Белый. За счет того, что в этом составе углерод представлен в качестве цементита, структура характеризуется чрезвычайной хрупкостью и повышенной твердостью, а также низкими литейными свойствами и плохой обрабатываемостью резанием. Стоит учитывать, что белый чугун применяется для переделки в сталь или изготовлении ковкого. Очень часто его называют предельным.
- Половинчатый характеризуется повышенной устойчивостью к износу, что связано с распределением углерода на цементитную и свободную основу. Часто эта разновидность материала применяется в машиностроении и станкостроении.
- Легированный. Для того чтобы придать особые свойства чугуну также проводится его легирование. Легированный чугун обладает повышенной износостойкостью, коррозионной стойкостью за счет включения в состав никеля и хрома, а также меди. Подобные варианты исполнения чугуна получают свое название в зависимости от того, как легирующий элемент использовался при их изготовлении.
- Высокопрочный чугун производится путем введения в состав жидкого серого чугуна различных элементов, к примеру, магния и кальция. В результате легирования меняется форма графита – он напоминает шар и при этом не меняет кристаллическую решетку. Стоит учитывать, что по своим свойствам этот металл напоминает углеродистую сталь, применяется, в основном, при изготовлении различных износостойких деталей.
- Ковкий. Получают его при переплавке белого чугуна, который следует нагреть до высокой температуры и выдерживать в подобном состоянии. В некоторых случаях для придания составу особых качеств проводится добавление легирующих элементов. Основными свойствами можно назвать высокую вязкость и повышенную степень пластичности. Получил широкое распространение в машиностроительной промышленности.
- Специальный. Представляет собой сплав, в который входит большое количество марганца и кремния. Зачастую применяется для удаления кислорода из стали при его производстве или переплавке, за счет чего понижается температура плавления.
Литье чугуна
Каждая разновидность чугуна обладает своей особой структурой и химическим составом, которые и определяют область применения.
Применение
Из-за особых физико-механических качеств применение чугуна стало возможно в самых различных сферах:
- Для производства различных деталей в машиностроительной отрасли. На протяжении многих лет именно этот сплав применяется при изготовлении самых различных деталей для двигателя внутреннего сгорания. При этом автопроизводители проводят изменение основных свойств материала путем его легирования, что необходимо для достижения уникальных качеств. Кроме этого, большое распространение получили тормозные колодки из данного сплава.
- Изделия из чугуна могут выдерживать воздействие низкой температуры. Поэтому материал применяется при производстве техники и инструментов, которые эксплуатируются в жестких климатических условиях.
- Ценится чугун в металлургической области. Это связано с невысокой стоимостью, которая во многом зависит от концентрации углерода и особенностей получаемой структуры. Высокие литейные качества также делают материал более привлекательным. Получаемые изделия характеризуются высокой прочностью и износостойкостью.
- На протяжении нескольких последних десятилетий рассматриваемый сплав широко применяется при изготовлении сантехнического оборудования. Это связано с высокими антикоррозионными способностями, а также возможностью получения изделий самой различной формы. Примером можно назвать чугунные ванны и радиаторы, различные трубы, батареи и мойки. Несмотря на появление материалов, которые могли бы заменить чугун, подобные изделия пользуются большой популярностью. Это связано с тем, что они сохраняют первозданный вид на протяжении длительного периода эксплуатации.
- Применяется сплав и для изготовления различных декоративных элементов, что связано с высокими литейными качествами. Примером можно назвать решетку для перил, различные статуэтки и многое другое.
- Чугунные сковороды
- Чугунные радиаторы
Кроме этого, область применения зависит от нижеприведенных свойств рассматриваемого материала:
- Некоторые марки обладают высокой прочностью, которая характерна для стали. Именно поэтому материал применяется даже после появления современных сплавов.
- Чугунные изделия могут на протяжении длительного периода сохранять тепло. При этом тепловая энергия может равномерно распространяться по материалу. Эти качества стали использоваться при изготовлении отопительных радиаторов или других подобных изделий.
- Принято считать, что чугун – экологически чистый материал. Именно поэтому его часто применяют при изготовлении различной посуды, к примеру, казана.
- Высокая стойкость к воздействию кислотно-щелочной среды.
- Высокая гигиеничность, так как все загрязняющие вещества могут легко удаляться с поверхности.
- Рассматриваемый материал характеризуется достаточно длительным сроком службы при условии соблюдения рекомендаций по эксплуатации.
- Входящие в состав химические вещества не могут нанести вреда здоровью.
В заключение отметим, что давно открытая технология производства рассматриваемого материала на протяжении многих лет оставалась практически неизменной. Это связано с тем, что при относительно невысоких затратах можно было получить большой объем расплавленного сплава. На сегодняшний день часто проводится производство материала из лома, что позволяет еще в большой степени снизить себестоимость получаемого продукта.
Сегодня почти нет ни одной сферы жизни человека, где бы не применялся чугун. Этот материал известен человечеству уже достаточно давно и превосходно зарекомендовал себя с практической точки зрения. Чугунное литье – основа великого множества деталей, узлов и механизмов, а в некоторых случаях даже самодостаточное изделие, способное выполнять возложенные на него функции. Поэтому в данной статье мы уделим самое пристальное внимание данному железосодержащему соединению. Также выясним, какие бывают виды чугуна, их физические и химические особенности.
Определение

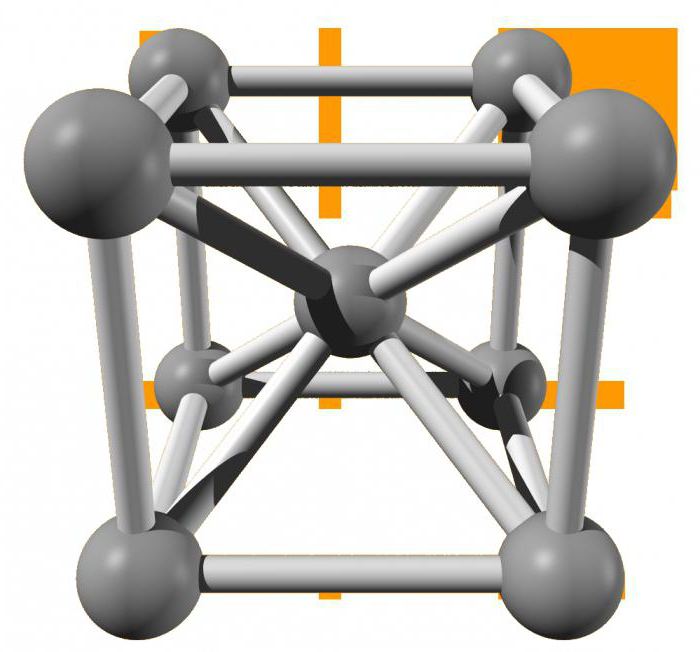

Чугун – это поистине уникальный сплав железа и углерода, в котором Fe более 90%, а C — не более 6,67%, но и не менее 2,14%. Также углерод может находиться в чугуне в виде цементита или же графита.
Углерод дает сплаву достаточно высокую твёрдость, однако, вместе с тем, понижает ковкость и пластичность. В связи с этим чугун является хрупким материалом. Также в определенные марки чугуна добавляют специальные присадки, которые способны придать соединению определенные свойства. В роли легирующих элементов могут выступать: никель, хром, ванадий, алюминий. Показатель плотности чугуна равен 7200 килограмм на метр кубический. Из чего можно сделать вывод, что вес чугуна – показатель, который никак нельзя назвать маленьким.
Историческая справка
Выплавка чугуна уже достаточно давно известна человеку. Первые упоминания о сплаве датируются шестым веком до нашей эры.
В Китае в древние времена получали чугун с довольно низкой температурой плавления. В Европе чугун стали получать примерно в 14 веке, когда впервые начали использовать доменные печи. На тот момент такое чугунное литье шло на производство оружия, снарядов, деталей для строительства.
На территории России производство чугуна активно началось в 16 столетии и далее быстро расширялось. Во времена Петра I Российская империя по объему производства чугуна смогла обойти все государства мира, однако уже через сто лет начала снова сдавать свои позиции на рынке черной металлургии.
Чугунное литье использовалось для создания разнообразных художественных произведений ещё в эпоху Средневековья. В частности, в 10 веке китайские мастера отлили поистине уникальную фигуру льва, вес которого превысил 100 тонн. Начиная с 15 века на территории Германии, а после и в других странах литье из чугуна получило широчайшее распространение. Из него делали оградки, решетки, парковые скульптуры, садовую мебель, надгробия.
В последние годы 18 века чугунное литье максимально задействовано в архитектуре России. А 19 столетие так и вообще прозвали «чугунным веком», так как сплав очень активно использовался в зодчестве.
Особенности
Существуют различные виды чугуна, однако средняя температура плавления этого металлического соединения составляет порядка 1200 градусов Цельсия. Этот показатель на 250-300 градусов меньше, чем требуется для выплавления стали. Такая разница связана с достаточно высоким содержанием углерода, что приводит к его менее тесным связям с атомами железа на молекулярном уровне.
В момент выплавки и последующей кристаллизации углерод, содержащийся в чугуне, не успевает полностью проникнуть в молекулярную решётку железа, и потому чугун в итоге получается довольно хрупким. В связи с этим он не применяется там, где имеют место постоянные динамические нагрузки. Но при этом он отлично подходит для тех деталей, которые имеют повышенные требования к прочности.
Технология производства

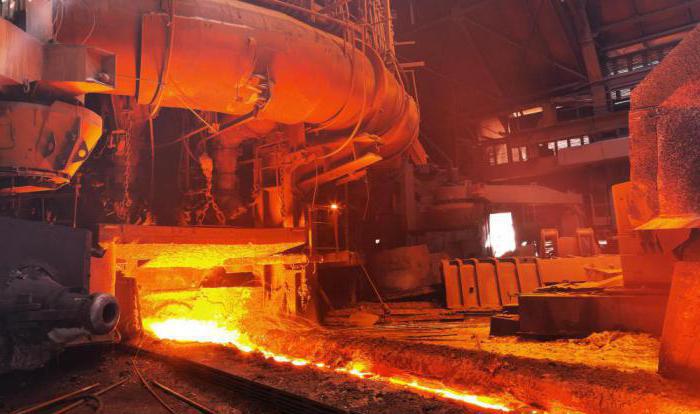

Абсолютно все виды чугуна производятся в доменной печи. Собственно, сам процесс плавки – довольно трудоемкая деятельность, требующая серьёзных материальных вложений. Одна тонна чугуна требует примерно 550 килограмм кокса и почти тонну воды. Объем загружаемой в печь руды будет зависеть от содержания железа. Чаще всего применяют руду, в которой железа не менее 70%. Меньшая концентрация элемента нежелательна, поскольку ее будет невыгодно экономически использовать.
Первый этап производства
Выплавка чугуна происходит следующим образом. В первую очередь в печь засыпают руду, а также коксующиеся марки угля, которые служат для нагнетания и поддержания требуемой температуры внутри шахты печи. Помимо этого, эти продукты в процессе горения активно принимают участие в протекающих химических реакциях в роли восстановителей железа.
Параллельно в печь отгружается флюс, служащий в качестве катализатора. Он помогает породам быстрее расплавляться, что содействует скорейшему высвобождению железа.
Важно заметить, что руда перед загрузкой в печь подвергается специальной предварительной обработке. Ее измельчают на дробильной установке (мелкие частицы быстрее плавятся). После она промывается с целью удаления частиц, не содержащих металл. После чего сырье обжигают, за счет этого из него удаляется сера и прочие чужеродные элементы.
Второй этап производства
В загруженную и готовую к эксплуатации печь подают природный газ через специальные горелки. Кокс разогревает сырье. При этом выделяется углерод, который соединяется с кислородом и образует оксид. Этот оксид впоследствии принимает участие в восстановлении железа из руды. Отметим, что с увеличением количества газа в печи скорость протекания химической реакции снижается, а при достижении определённого соотношения и вовсе останавливается.
Избыток углерода проникает в расплав и входит в соединение с железом, формируя в конечном счете чугун. Все те элементы, которые не расплавились, оказываются на поверхности и в итоге удаляются. Эти отходы именуют шлаком. Его также можно использовать для производства других материалов. Виды чугуна, получаемые таким образом, называются литейным и передельным.
Дифференциация
Современная классификация чугунов предусматривает разделение данных сплавов на следующие типы:
- Белые.
- Половинчатые.
- Серые с пластинчатым графитом.
- Высокопрочные с шаровидным графитом.
- Ковкие.
Давайте рассмотрим каждый вид по отдельности.
Белый чугун
Таким чугуном называется тот, у которого практически весь углерод химически связан. В машиностроении этот сплав применяется не очень часто, потому что он твёрдый, но очень хрупкий. Также он не поддается механической обработке различными режущими инструментами, а потому используется для отливания деталей, которые не требуют какой-либо обработки. Хотя этот вид чугуна допускает шлифование абразивными кругами. Белый чугун может быть как обыкновенным, так и легированным. При этом сварка его вызывает затруднения, поскольку сопровождается образованием различных трещин во время охлаждения или нагрева, а также по причине неоднородности структуры, формирующейся в точке сварки.
Белые износостойкие чугуны получают за счет первичной кристаллизации жидкого сплава при скоротечном охлаждении. Чаще всего они используются для работы в условиях сухого трения (например, тормозные колодки) или для производства деталей, обладающих повышенной износостойкостью и жаростойкостью (валки прокатных станов).
Кстати, белый чугун получил свое название благодаря тому, что внешний вид его излома – светло-кристаллическая, лучистая поверхность. Структура этого чугуна представляет собой совокупность ледебурита, перлита и вторичного цементита. Если же данный чугун подвергают легированию, то перлит трансформируется в троостит, аустенит или мартенсит.
Половинчатый чугун
Классификация чугунов будет неполной, если не упомянуть об этой разновидности металлического сплава.
Для указанного чугуна характерно сочетание карбидной эвтектики и графита в его структуре. В целом же, полноценная структура имеет следующий вид: графит, перлит, ледебурит. Если же чугун подвергнуть термической обработке или легированию, то это приведет к образованию аустенита, мартенсита или игольчатого троостита.
Этот вид чугуна достаточно хрупок, поэтому его применение весьма ограничено. Само же название сплав получил потому, что его излом – сочетание темных и светлых участков кристаллического строения.
Самый распространенный машиностроительный материал
Серый чугун ГОСТ 1412-85 содержит в своем составе около 3,5% углерода, от 1,9 до 2,5% кремния, до 0,8% марганца, до 0,3% фосфора и менее 0,12% серы.
Графит в таком чугуне имеет пластинчатую форму. При этом не требуется специального модифицирования.
Пластинки графита имеют сильно ослабляющее действие и потому серому чугуну характерны очень низкая ударная вязкость и практически полное отсутствие относительного удлинения (показатель составляет мене 0,5%).

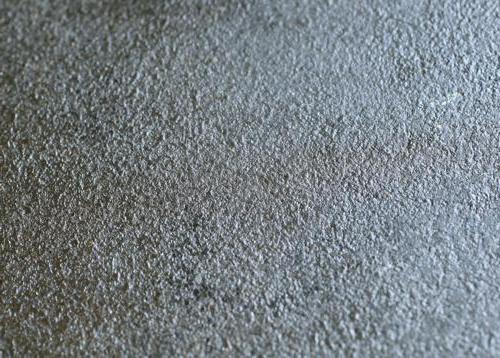

Серый чугун хорошо подвергается обработке. Структура сплава может быть следующей:
- Феррито-графитовой.
- Феррито-перлито-графитовой.
- Перлито-графитовой.
На сжатие серый чугун работает гораздо лучше, нежели на растяжение. Также он довольно хорошо сваривается, но для этого требуется предварительный подогрев, а в качестве присадочного материала следует использовать специальные чугунные стержни с высоким содержанием кремния и углерода. Без предварительного разогрева сварка будет затруднена, поскольку будет происходить отбеливание чугуна в зоне шва.

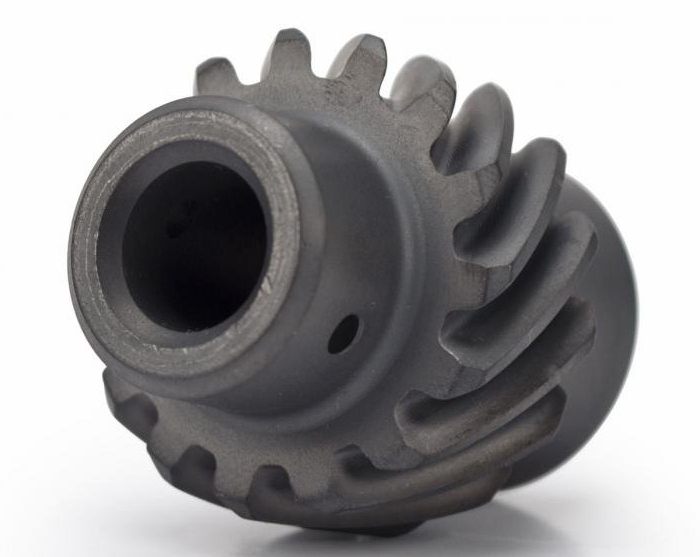

Из серого чугуна производят детали, работающие при отсутствии ударной нагрузки (шкивы, крышки, станины).
Обозначение данного чугуна происходит по такому принципу: СЧ 25-52. Две буквы сигнализируют о том, что это именно серый чугун, число 25 – показатель предела прочности при растяжении (в Мпа или кгс/мм2), число 52 – предел прочности в момент изгиба.
Высокопрочный чугун
Чугун с шаровидным графитом принципиально отличается от других своих «собратьев» тем, что в нем содержится графит шаровидной формы. Она получается за счет введения в жидкий сплав специальных модификаторов (Mg, Се). Количество графитных включений и их линейные размеры могут быть различными.
Чем хорош шаровидный графит? Тем, что такая форма минимально ослабляет металлическую основу, которая, в свою очередь, может быть перлитной, ферритной или перлитно-ферритной.
Благодаря применению термической обработки или легирования основа чугуна может быть игольчато-трооститной, мартенситной, аустенитной.
Марки высокопрочного чугуна бывают различны, но в общем виде обозначение его таково: ВЧ 40-5. Легко догадаться, что ВЧ – это высокопрочный чугун, число 40 – показатель предела прочности при растяжении (кгс/мм2), число 5 – относительно удлинение, выражаемое в процентах.
Ковкий чугун
Структура ковкого чугуна заключается в наличии в нем графита в хлопьевидной или шаровидной форме. При этом хлопьевидный графит может иметь различную дисперсность и компактность, что, в свою очередь, оказывает непосредственное влияние на механические свойства чугуна.
В промышленности ковкий чугун производится зачастую с ферритной основой, которая обеспечивает большую пластичность.
Внешний вид излома ферритного ковкого чугуна имеет черно-бархатистый вид. Чем выше количество перлита в структуре, тем светлее будет становиться излом.
В целом же, ковкий чугун получается из отливок белого чугуна благодаря длительному томлению в печах, нагретых до температуры 800–950 градусов Цельсия.
На сегодняшний день есть два способа изготовления ковкого чугуна: европейский и американский.
Американский метод заключается в томлении сплава в песке при температуре 800-850 градусов. В этом процессе графит располагается между зернами чистейшего железа. В итоге чугун приобретает вязкость.
В европейском методе отливки томятся в железной руде. Температура при этом составляет около 850-950 градусов Цельсия. Углерод переходит в железную руду, за счет чего поверхностный слой отливок обезуглероживается и становится мягким. Чугун становится ковким, а сердцевина сохраняет хрупкость.
Маркировка ковкого чугуна: КЧ 40-6, где КЧ — это, разумеется ковкий чугун; 40 – показатель прочности при растяжении; 6 – относительное удлинение, %.
Прочие показатели
Что касается разделения чугунов по прочности, то здесь применяется следующая классификация:
- Обычная прочность: σв до 20 кг/мм2.
- Повышенная прочность: σв = 20 — 38 кг/мм2.
- Высокая прочность: σв = 40 кг/мм2 и выше.
По пластичности чугуны разделяются на:
- Непластичные – относительное удлинение менее 1%.
- Малопластичные – от 1% до 5%.
- Пластичные – от 5% до 10%.
- Повышенной пластичности – более 10%.
В заключение также хотелось бы обязательно отметить, что на свойства любого чугуна довольно существенное влияние оказывает даже форма и характер заливки.
Многие знают о таком материале как чугун и его прочностных характеристиках. Сегодня мы с вами углубим эти знания и выясним, что такое чугун, из чего он состоит, каких видов бывает и как производится.
Состав
Что такое чугун? Это сплав из железа, углерода и разнообразных примесей, благодаря которым он обретает необходимые свойства. Материал должен иметь в своем составе не менее 2,14% углерода. В противном случае, это будет сталь, а не чугун. Именно благодаря углероду чугун обладает повышенной твердостью. Вместе с тем, данный элемент снижает пластичность и ковкость материала, придавая ему хрупкость.
Кроме углерода, в состав чугуна в обязательном порядке входят: марганец, кремний, фосфор и сера. В некоторые марки также вносят дополнительные присадки, для придания материалу специфических свойств. Среди часто используемых легирующих элементов можно отметить: хром, ванадий, никель и алюминий.
Свойства чугуна
Материал имеет плотность 7,2 г/см3. Для металлов и их сплавов это достаточно высокий показатель. Чугун хорошо подходит для производства всяческих изделий путем литья. В этом плане он превосходит все сплавы железа кроме некоторых марок стали.
Температура плавления чугуна равна 1200 градусам. У стали данный показатель выше на 250-300 градусов. Причина тому кроется в повышенном содержании в чугуне углерода, которое обуславливает менее тесные связи между атомами железа. Во время выплавки чугуна и его последующей кристаллизации, углерод в полной мере не успевает внедриться в структуру железа. Поэтому материал получается хрупким. Структура чугуна не позволяет использовать его для производства продукции, которая постоянно подвержена динамическим нагрузкам. А вот для чего чугун подходит идеально, так это для деталей, которые должны обладать повышенной прочностью.
Получение
Получение чугуна – весьма затратный и материалоемкий процесс. Чтобы получить одну тонну сплава, необходимо 550 кг кокса и 900 л воды. Что касается руды, то ее количество зависит от содержания в ней железа. Как правило, используется руда с массовой долей железа не менее 70%. Обработка менее богатых руд нецелесообразна с экономической точки зрения.
Прежде чем отправиться на переплавку, материал обогащается. Производство чугуна в 98% случае происходит в доменных печах.
Технологический процесс включает в себя несколько этапов. Сначала в доменную печь загружается руда, в состав которой входит магнитный железняк (соединение двух- и трехвалентного оксида железа). Также могут использоваться руды, в которых содержатся водная окись железа или его солей. Кроме сырья, в печь кладут коксующиеся угли, необходимые для создания и поддержания высокой температуры. Продукты горения углей как восстановители железа также участвуют в химических реакциях.
Дополнительно в топку подается флюс, играющий роль катализатора. Он ускоряет процесс плавления пород и освобождения железа. Важно отметить, что прежде чем попасть в топку, руда должна пройти специальную обработку. Так как мелкие части лучше плавятся, ее предварительно измельчают на дробильной установке. Затем руду промывают, чтобы избавиться от примесей, не содержащих металла. Затем сырье высушивается и проходит обжиг в печах. Благодаря обжигу из него удаляется сера и прочие чужеродные элементы.
После полной загрузки печи начинается второй этап производства. Когда горелки запущены, кокс постепенно разогревает сырье. При этом выделяется углерод, который реагирует с кислородом и образует оксид. Последний принимает активное участие в восстановлении железа из находящихся в руде соединений. Чем больше газа накапливается в печи, тем медленнее протекает реакция. Когда нужная пропорция достигнута, реакция и вовсе останавливается. Избыток газов в дальнейшем служит топливом для поддержания необходимой температуры в печи. У этого метода есть несколько сильных сторон. Во-первых, он позволяет снизить затраты горючего, что удешевляет производственный процесс. И, во-вторых, продукты горения не попадают в атмосферу, загрязняя ее, а продолжают участвовать в производстве.
Избыток углерода перемешивается с расплавом и поглощается железом. Так и получается чугун. Примеси, которые не расплавились, всплывают на поверхность смеси и удаляются. Их называют шлаком. Шлак находит применение в производстве некоторых материалов. Когда из расплава удалены все лишние частицы, в него добавляют специальные присадки.
Разновидности
Что такое чугун и как его получают, мы уже выяснили, теперь разберемся с классификацией этого материала. Описанным выше путем получают передельный и литейный чугун.
Передельный чугун используется в производстве стали по кислородно-конвертерному пути. Этот вид отличается низким содержанием кремния и марганца в сплаве. Литейный чугун применяют в производстве всяческой продукции. Он делится на пять видов, каждый из которых рассмотрим отдельно.
Белый
Это сплав отличается содержанием избыточной части углерода в виде карбида или цементита. Название этому виду было дано за белый цвет в месте разлома. Содержание углерода в таком чугуне обычно превышает 3%. Белый чугун отличается высокой хрупкостью и ломкостью, поэтому его применяют ограниченно. Данный вид используют для производства деталей простой конфигурации, которые выполняют статические функции и не несут больших нагрузок.
Благодаря добавлению в состав белого чугуна легирующих присадок, можно повысить технические параметры материала. С этой целью чаще всего используют хром или никель, реже — ванадий или алюминий. Марка с подобного рода присадками получила название «сормайт». Она используется в различных устройствах как нагревательный элемент. «Сормайт» обладает высоким удельным сопротивлением, и хорошо работает при температурах не выше 900 градусов. Самое распространенное применение белого чугуна – производство бытовых ванн.
Серый
Это наиболее распространенная разновидность чугуна. Она нашла применение в разных областях народного хозяйства. В сером чугуне углерод представлен в виде перлита, графита или же феррито-перлита. В таком сплаве содержание углерода составляет порядка 2,5%. Как для чугуна, этот материал обладает высокой прочностью, поэтому его используют в производстве деталей, которые получают циклическую нагрузку. Из серого чугуна делают втулки, кронштейны, зубчатые шестеренки и корпуса промышленного оборудования.
Благодаря графиту серый чугун снижает силу трения и улучшает действие смазок. Поэтому детали из серого чугуна имеют высокую стойкость к данному виду износа. При эксплуатации в особо агрессивных средах в материал вводятся дополнительные присадки, позволяющие нивелировать негативное воздействие. К таковым относятся: молибден, никель, хром, бор, медь и сурьма. Эти элементы защищают серый чугун от коррозии. Кроме того, некоторые из них повышают графитизацию свободного углерода в сплаве. Благодаря этому создается защитный барьер, предотвращающий попадание на поверхность чугуна разрушающих элементов.
Половинчатый
Промежуточным материалом между двумя первыми разновидностями является половинчатый чугун. Содержащийся в нем углерод представлен в виде графита и карбида приблизительно в равных долях. Кроме того, в таком сплаве могут присутствовать в незначительных количествах лидебурит (не более 3%) и цементит (не более 1%). Общее содержание углерода в половинчатом чугуне колеблется 3,5 до 4,2%. Данная разновидность применяется для производства деталей, которые эксплуатируются в условиях постоянного трения. К таковым можно отнести автомобильные тормозные колодки, а также валки для измельчительных станков. Для еще большего повышения износостойкости в сплав добавляют всяческие присадки.
Ковкий
Этот сплав представляет собой разновидность белого чугуна, который с целью графитизации свободного углерода подвергается специальному обжигу. По сравнению со сталью, такой чугун имеет улучшенные демпфированные свойства. Кроме того, он не столь чувствителен к надрезам и хорошо работает в условиях низких температур. В таком чугуне массовая доля углерода составляет не более 3,5%. В сплаве он представлен в виде феррита, зернистого перлита, содержащего вкрапления графита или феррито-перлита. Ковкий чугун, как и половинчатый, используют в основном в производстве деталей, эксплуатирующихся в условиях непрерывного трения. Для повышения эксплуатационных характеристик материала в сплав добавляют магний, теллур и бор.
Высокопрочный
Данный вид чугуна получается вследствие образования в металлической решетке включений графита шаровидной формы. Из-за этого металлическая основа кристаллической решетки ослабевает, и сплав обретает улучшенные механические свойства. Образование шаровидного графита происходит благодаря введению в материал магния, иттрия, кальция и церия. Высокопрочный чугун близок по своим параметрам к высокоуглеродистой стали. Он неплохо поддается литью и может полностью заменить стальные детали механизмов. Благодаря высокой теплопроводности данный материал может быть использован для изготовления трубопроводов и отопительных приспособлений.
Трудности промышленности
На сегодняшний день литье чугуна имеет сомнительные перспективы. Дело в том, что из-за высокого уровня затрат и большого количества отходов промышленники все чаще отказываются от чугуна в пользу дешевых заменителей. Благодаря быстрому развитию науки уже давно стало возможным получение более качественных материалов при меньших затратах. Серьезную роль в этом вопросе играет защита окружающей среды, которая не приемлет использование доменных печей. Чтобы полностью перевести выплавку чугуна на электрические печи, нужны годы, если не десятилетия. Почему так долго? Потому что это очень дорого, и далеко не каждое государство может себе это позволить. Поэтому остается лишь ждать, пока наладится массовый выпуск новых сплавов. Конечно же, полностью прекратить промышленное применение чугуна в ближайшее время не получится. Но очевидно, что масштабы его производства будут падать с каждым годом. Эта тенденция началась еще 5-7 лет тому назад.
Заключение
Разобравшись с вопросом: «Что такое чугун?», можно сделать несколько выводов. Во-первых, чугун представляет собой сплав из железа, углерода и присадок. Во-вторых, он имеет шесть видов. В-третьих, чугун весьма полезный и универсальный материал, поэтому долгое время его дорогостоящее производство было целесообразно. В-четвертых, на сегодняшний день чугун уже считается пережитком прошлого, и планомерно уступает свои позиции более надежным и дешевым материалам.
- Чугун
- сплав железа с углеродом, содержащий углерода от 2,14 до 6,67%. Наряду с углеродом в чугуне содержится кремний (Si), марганец (Mn), сера (S) и фосфор (Р). Содержание серы (S) и фосфора (Р) в чугуне больше, чем в стали. В специальные (легированные) чугуны вводят легирующие добавки — никель (Ni), молибден (Mo), ванадий (V), хром (Сr) и др.
Чугун делят:
- по структуре — на белый, серый и ковкий;
- по химическому составу — на легированный и нелегированный.
- Белый чугун
- это такой чугун, в котором большая часть углерода химически соединена с железом в виде цементита Fe3C. Цементит имеет светлый цвет, обладает большой твердостью и хрупкостью. Поэтому белый чугун также имеет в изломе светло-серый, почти белый цвет, очень тверд, не поддается механической обработке и сварке, поэтому ограниченно применяется в качестве конструкционного материала. Белые чугуны используются для получения ковких чугунов.
- Серый чугун
- это такой чугун, в котором большая часть углерода находится в свободном состоянии в виде графита. Серый чугун мягок, хорошо обрабатывается режущим инструментом, в изломе имеет темно-серый цвет. Температура плавления серого чугуна 1100-1250°С.
Чем больше в чугуне углерода, тем ниже температура его плавления и выше жидкотекучесть.
Кремний уменьшает растворимость углерода в железе, способствует распаду цементита с выделением свободного графита. При сварке происходит окисление кремния, оксиды кремния имеют температуру плавления более высокую, чем свариваемый металл, и тем самым затрудняют процесс сварки.
Марганец связывает углерод и препятствует выделению графита. Этим самым он способствует отбеливанию чугуна. Марганец образует сернистые соединения (MnS), нерастворимые в жидком и твердом чугунах и легкоудаляемые из металла в шлак. При содержании марганца более 1,5% свариваемость чугуна ухудшается.
Сера в чугунах является вредной примесью, она затрудняет сварку, понижает прочность и способствует образованию горячих трещин. Сера образует с железом химическое соединение — сернистое железо, препятствует выделению графита и способствует отбеливанию чугуна. Верхний предел содержания серы в чугунах 0,15%. Для ослабления вредного влияния серы в чугунах содержание марганца должно быть в три раза больше.
Фосфор в чугуне увеличивает жидкотекучесть и улучшает его свариваемость, но одновременно понижает температуру затвердевания, повышает хрупкость и твердость. Содержание фосфора в серых чугунах не должно превышать 0,3%.
По ГОСТ 1412-79 марку серого чугуна обозначают буквами СЧ и двумя числами, из которых первое обозначает величину временного сопротивления чугуна при растяжении в МН/м2, а второе — то же, при изгибе.
Ковкий чугун получают из белого чугуна термической обработкой — длительной выдержкой при температуре 800-850°С. При этом углерод в чугуне выделяется в виде хлопьев свободного углерода, располагающихся между кристаллами чистого железа. В зависимости от режима термической обработки получают ковкий чугун ферритной или перлитной структуры. При нагреве ковких чугунов свыше 900°С в зависимости от скорости охлаждения графит может распадаться и образовывать химическое соединение с железом — цементит (Fe3C), при этом деталь теряет свойства ковкого чугуна. Это затрудняет сварку ковкого чугуна, так как для получения первоначальной структуры ковкого чугуна его приходится после сварки подвергать полному циклу термообработки.
Ковкий чугун обозначают буквами КЧ и двумя числами: первое — указывает временное сопротивление при растяжении, МН/м, второе — относительное удлинение, %.
Легированные чугуны имеют специальные примеси Сr, Ni, благодаря которым повышаются его кислотостойкость, прочность при ударных нагрузках и др.
Высокопрочный чугун получают из серого чугуна специальной обработкой — введением в жидкий чугун при температуре не ниже 1400°С чистого магния (Mg) или его сплавов. Графит в высокопрочном чугуне имеет сфероидальную форму.
Свариваемость чугуна
Чугун является трудносвариваемым сплавом. Трудности при сварке чугуна обусловлены его химическим составом, структурой и механическими свойствами, при сварке чугуна необходимо учитывать следующие его свойства: жидкотекучесть, поэтому сварка выполняется только в нижнем положении; малая пластичность, характеризующаяся возникновением в процессе сварки значительных внутренних напряжений и закалочных структур, которые часто приводят к образованию трещин; интенсивное выгорание углерода, что приводит к пористости сварного шва; в расплавленном состоянии чугун окисляется с образованием тугоплавких оксидов, температура плавления которых выше, чем чугуна. Сварка чугуна применяется в основном для исправления литейных дефектов, при ремонте изношенных и поврежденных деталей в процессе эксплуатации и при изготовлении сварных конструкций.
3 метода определения + 5 классификаций
Чем отличается сталь от чугуна: преимущества/недостатки чугуна и стали в промышленности и быту + 3 особенности стальных сплавов + 5 критериев классификации металла + разбор 11 базовых характеристик сплавов + 3 метода определения материала.
Сталь и чугун – два наиболее популяризированных материала в промышленности. Помимо глобального значения для металлургии, сплавы часто используются в бытовых условиях.
В сегодняшней статье мы опишем особенности данных материалов + расскажем, чем отличается чугун от стали + каким образом можно определить находящийся перед глазами металл вообще.
Что такое сталь?
В мире почти не имеется инструментария/оборудования, в содержании которого не присутствовала бы сталь. Материал настолько плотно вписался в жизнь человечества, что представить свое существование без данного сплава очень проблематично.
Первые образцы сплава были обнаружены еще в Турции. Возраст вещей насчитывал более 3 700 лет, а это значит, что стальные предметы пользовались популярность еще до нашей эры. Войны прошлого не обходились без использования стального оружия – дешево и прочно. Технология промышленного литья была разработана в начале 19 века Гентсманом.
11 таблиц характеризующих диаметр стальных труб
1) Структура и достоинства сплава
Большинство сплавов стали – это углерод + железо в разных пропорциях. Классический вариант материала имеет не более 2% углерода. Если речь о высоколегированных марках стали, то доля других металлов в составе может колебаться от 20% до 40%.
| Преимущества стали | Недостатки материала |
|---|---|
| Материал имеет хороший запас прочности с твёрдостью. | Слабое сопротивление коррозии чистых марок стали без специальных легирующих добавок. |
| Обилие свойств, обусловленное вариативностью наполнения чистого железа легирующими примесями + методы обработки. | |
| Упругость с вязкостью в оптимальном соотношении. Идеально для удержания статики, динамики и ударных нагрузок. | Увеличенная электромеханическая коррозия из-за свойства по накоплению электрической энергии. |
| Просто нарезать, варить и сгибать. | |
| Длительный срок эксплуатации за счет высокого запаса прочности. | Существенный вес стальных конструкций + высокий риск брака из-за многоэтапного процесса изготовления. |
| Простота и дешевизна литья. |
Лидерами в изготовлении стали считается Китай, и Япония с Индией. Россия стабильно входит в топ-5 стран по объемам производства, в том числе. Взяв во внимание географию ведущих производителей, легко догадаться, что Азия – это лидер стали в мире.
Важно: сталь не относится к чистым химическим элементам — это соединение на основе нескольких.
Широкий ассортимент стальных сплавов с различным уровнем прочности, стойкости к коррозии и прочим уникальными характеристиками возможен благодаря «гибкости» материала в отношении соединений с другими компонентами.
Особенности стальных сплавов:
- обязательное наличие 2 компонентов – углерода и железа. Первый отвечает за вязкость, а второй – прочность;
- при всем обилии методов добычи стали, полностью чистых вариаций добычи не существует. Любой сплав будет иметь до 1.2% кремния и до 0.5% марганца. При незначительных вкраплениях, такие примеси не сильно влияют на свойства получаемого сплава;
- для изменения свойств материала, в сплавы искусственным путем вводятся другие металлы в технологически оговоренных пропорциях.
Важно заметить, что для смены характеристик сплава иногда достаточно ввода всего 5% легирующего компонента. Такой разнобой позволяет масштабировать производство металла по усмотрению владельца, основываясь на спросе или уровне конкуренции внутри локального/глобального рынка.
Справочные значения веса стального круга
2) Классификация стали
В 2020 году трудно определить весь перечень марок стали, которые доступны в рамках производства по всему миру. Каждые пару недель добавляются новые вариации материалов, а если брать во внимание и авторские разработки, число разновидностей стальных сплавов может быть в разы больше от известного сейчас официально.
Детальнее о распределении стальных сплавов расскажет таблица ниже.
| Классификатор | Составляющие | Описание |
|---|---|---|
| Химия | Углеродистые | Распределение происходит в зависимости от доли содержания углерода. Для малоуглеродистых типов стали – это не более 0.3%, а пиковое значение не более 0.7%. |
| Легированные | Стали с добавками из марганца, хрома, никеля, молибдена и прочих элементов. Низколегированная сталь содержит не более 2.5% примесей, а высоколегированные – выше 10%. | |
| Структурный состав | Перлитная | Чистые марки стали с небольшим содержанием углерода и легированных примесей. |
| Мартенситная | Разновидности материала с большим числом и объемами добавок. | |
| Аутенитная | Высокое содержание примесей – высоколегированные марки стали. | |
| Раскислитель | Спокойная | Сталь без примесей закиси железа. Из-за дороговизны производства используется только в стратегических узлах металлоконструкций. |
| Полуспокойная | Отвердевает без кипения, однако, имеются мелкие вкрапления газовых пузырьков. Часть из них удаляется во время прокатки металла. | |
| Кипящая | Сталь содержит газы, которые отображаются в характеристиках материала – трещины при сварке и прочие дефекты. | |
| Назначение | Строительные | Марки сталей, от которых требуют качественного сопротивления статическим/динамическим нагрузкам. Материал обязан хорошо поддаваться сварке. |
| Инструментальные | Стали с высоким содержанием легирующих компонентов и углерода. Существуют штамповочные и режущие подтипы инструментальных сталей. Материалу присуща высокая теплостойкость, твердость + износостойкость. | |
| Конструкционные | В составе малое содержание марганца. Используются для решения большинства рутинных задач при строительстве. | |
| Примеси | Рядовые | Вкрапление серы до 0.06%, а фосфора до 0.08%. |
| Качественные | Вкрапление серы до 0.04%, а фосфора до 0.033% | |
| Высокого качества | Вкрапление серы до 0.026%, а фосфора до 0.023% | |
| Особо высокого качества | Вкрапление серы до 0.014%, а фосфора до 0.023% |
Благодаря корректировкам легирующих вкраплений + определенному методу изготовления, в каждой из групп можно выделить еще от 20 до 100 марок материала.
Калькулятор веса стального квадрата
3) Производство стали + ценообразование
Суть изготовления стали – это выведение из чугуна лишних примесей. Для получения стального сплава, содержание серы и фосфора обязано опуститься ниже отметки в 0.1% — эти два химических элемента делают материал хрупким с низким порогом ломкости.
О методах изготовления стали расскажет таблица ниже.
| Метод | Суть | Распространенность (из 5 ★) |
|---|---|---|
| Мартеновский | Основан на переплавке чугуна с рудой в особой печи при температурном режиме более 1 900 градусов по Цельсию – это позволяет выжечь лишний углерод. Легирующие компоненты добавляются в конце процесса. Далее, материал идет на прокат. | ★★★★★ |
| Конвертерно-кислородный | Метод с повышенной КПД. Из чугуна в печи «выдувают» примеси смесью кислорода с воздухом. Отжиг происходит быстрее + качество выше. | ★★★★ |
| Электроплавильный | Переплавка материала производится при температурном режиме более 2 100 градусов. Процесс протекает в печи закрытого типа – это исключает доступ газов. Из-за дороговизны используется редко, и только для высоколегированных марок. | ★★ |
| Прямой | Продувка чугуна производится на месте добычи. В роли топлива выступает природный газ – смесь кислорода, аммиака и прочих элементов. Температурный режим -1 000+ градусов. | ★★★ |
После применения одного из методов, процесс изготовления стали не завершается. Результатом работы должен быть материал с высоким запасом прочности, а достигнуть таковых результатов без дополнительных методов обработки не получится.
| Направление | Метод | Описание |
|---|---|---|
| Термическое | Отжиг | Сталь резко поддается температурному нагреву, после чего, охлаждается на разной скорости. |
| Закалка | Перегрев + быстрое остывание. | |
| Отпуск | Дополнение закалки для уменьшения напряжения сплава. | |
| Нормализация | Аналог отжига, но на воздухе. | |
| Термомеханическое | Высокотемпературный | Механическое воздействие происходит при сохранении материалом нагрева. |
| Низкотемпературный | Холоднокатаная сталь. Сначала идет нагрев, потом частичное охлаждение до предела в 400-500 градусов, и дальнейшая закалка. | |
| Термохимическое | Цементация | Верхняя часть поверхности стали насыщается углеродом, что делает корку более износостойкой. |
| Азотирование | Вкрапление в материал азота для получения верхнего защитного слоя. | |
| Цианирование | Совокупное насыщение азотом и углеродом. |
Цена на сталь столь же разнообразна, как и ее количество марок. На биржах для удобства используют термин «условная сталь» — от 230$ за 1 тонну материала. Если речь идет о нержавеющих марках, стоимость может повышаться до 2 000$ за 1000 кг и более.
Что такое чугун?
Чугун является сплавом ферума с углеродом, но долевое содержание второго обязано быть выше 2%. В обратном случае – это будет уже сталь. Впервые литьем материала начали заниматься в Китае – Х век. Далее, чугун равномерно распределился по всем развитым уголкам планеты, и стал одним из самых распространенных металлических сплавов на земле.
Сварка чугуна в домашних условиях
В топ-5 стран по объемам производства чугуна входят Китай, Япония, Россия, Индия и Корея. Высокий спрос материала следует не только из-за его бытового применения. Чугун часто используют как основу для изготовления стальных сплавов, а это значит, что по объемам материала требуется крайне много.
| Преимущества чугуна | Недостатки сплава |
|---|---|
| Некоторые марки чугуна имеют уровень прочности сродни стали. | При длительном воздействии воды, на поверхности чугуна начнутся процессы коррозии. |
| Равномерное распределение тепла + длительное его хранение. | |
| Эко-материал, а потому безопасен при производстве посуды. | Стоимость чугуна выше классической стали. |
| Имеет стойкость к кислотно-щелочным средам. | |
| Высокий уровень гигиеничности. | Серый чугун не пластичен, а белый слишком хрупкий. |
| Долговечность за счет высокого сопротивления коррозии. |
Выделяют 2 основных типа чугуна – белый и серый. Первый является материалом для изготовления ковкого чугуна, а второй имеет более широкие области применения как в промышленности, так и быту.
С особенностями добычи сплавов можете ознакомиться на рисунке выше. В процессе создания сплава, важную роль отыгрывает легирующая добавка (как и в случае со сталью). Число примесей насчитывает сотни, но к наиболее популярным относят 4 элемента.
Популярные примеси при изготовлении чугуна:
- сера. Понижает уровень тугоплавкости вещества + снижает его текучесть в жидком состоянии;
- фосфор. Снижает прочность, но взамен дает возможность разработать изделие более сложной формы;
- кремний. Понижает литейную температуру. Доля примеси меняет тип чугуна;
- марганец. Увеличивает прочность чугуна, но негативно сказывается на литейных и технологических свойствах сплава.
Помимо перечисленного списка, часто добавляется титан, никель, медь и алюминий. Примеси влияют как на химические свойства чугуна, так и его физику со структурой. В последнем случае имеется специальная классификация – перлитный, ферритный и перлитно-ферритный разновидности чугуна.
Отличие кроется в микроструктуре графита – шаровидный, пластичный, хлопьевидный или вермикулярный. Последняя форма создана специально для повышения качественных характеристик серого чугуна.
Области применения чугуна:
- основа для коленвалов и двигательных блоков. Хорошо зарекомендовал себя также при производстве тормозных колодок;
- одно из положительных свойств чугуна – устойчивость к температурам, что позволяет материал использовать при изготовлении оборудования, которое нацелено на жесткий климат с низкими температурами;
- изделия в металлургии ценятся за адекватную прочность с высокими показателями износостойкости;
- бытовое применение чугуна известно всем – раковины, батареи, мойки и так далее. Дороже обычной стали, но по качеству куда выше.
Материал даже нашел свое место среди любителей прекрасного. Чугун – это классический материал для произведений искусства, связанных каким-либо образом с металлами вообще. А кованые ворота – это признак состоятельности по сей день.
Чем похожи, и чем отличается сталь от чугуна?
Из-за широкого распространения материала, мы соприкасаемся с ним практически каждый день. Необходимость в знаниях, чем отличается чугун от стали возникает у небольшой части людей. Обычно – это либо работники металлургии/промышленности, или приемщики (сдающие) по металлу.
Полезно знать, в чем кроется различие материалов и для хозяек, ведь чугунные изделия куда дороже стальных аналогов. Будет обидно переплатить в 3-5 раз, и в итоге, попасться на обман настырного торгаша с рынка.
1) Схожесть/различие базовых характеристик
Общее между чугуном и сталью – категория материала. И первый, и второй имеют в своем составе углерод с железом. На этом общие черты сплавов заканчиваются. Даже при добавлении одинакового количества легирующих элементов, получаемый результат в эквиваленте характеристик не будет схож на 100% и даже 80%.
Теперь по различиям. Для упрощения восприятия, данные предоставим в виде таблицы.
| Характеристика | Сталь | Чугун |
|---|---|---|
| Доля углерода в сплаве | Более 2% | Менее 2% |
| Содержание неметаллических примесей – серы, фосфора, магния и так далее. | Минимум | Большое количество |
| Хрупкость | Средне | Сильная |
| Уровень твердости | Высокий | Средний |
| Прочность | Выше чугуна | — |
| Уровень ковкости | Выше чугуна | — |
| Простота литья | — | Выше стали |
| Теплопроводимость | — | Выше стали |
| Закалка | Нужна | Не обязательно |
| Методов обработки | Больше чугуна | — |
| Масса | — | Больше стали |
Уже на основании представленной выше информации можно сделать определенные выводы, даже просто взяв два образца материалов в руки. Важнейшим же отличительным признаком на уровне состава является доля углерода. Если в сплаве содержится 2.5% данного элемента – сплав считается уже чугунным, а не стальным.
Методы определения стали и чугуна в домашних условиях:
2) Чем отличается чугун от стали: методы определения материала
Существует 2 направления по выявлению типа материала – лабораторный и практический. Естественно, для более точных данных, таких как тип сплава, его легирующие добавки, содержание углерода до сотой доли процента и так далее, придется использовать методы спектрального и микроскопического анализа.
Для бытовых нужд, когда необходимо знание исключительно названия сплава, сгодятся и способы механического воздействия на элемент исследования.
| Метод | Описание |
|---|---|
| По излому | Приемлемо для элементов, которые пойдут далее на лом, ибо в процессе придется исследовать сплав в разрезе. Как его получить – это уже дело техники по усмотрению испытателя. Чугун на сломе темно-сероватого матового оттенка, а сталь имеет светлую глянцевую текстуру. В местах излома трещины у чугуна более выражены, ибо по характеристикам металл считается более хрупким. |
| Сверление | Выбираем сверло мелкого диаметра и проделываем неглубокое отверстие в исследуемом элементе. Стружка металла имеет витую форму, а длина кусков достигает длины самой насадки сверла. Чугунная стружка крошится сразу, и ее легко стереть в порошок. |
| Шлифование | Основным инструментом выступает шлифовальная машинка. Критерием оценки материала будет служить искра. У чугунных изделий она короткая и с красноватым оттенком + их мало. Стальные искры продолговатой формы с яркими цветами выраженного желтого и белого оттенков. |
Последний способ определения может дать и 3-й результат – багровая искра с маленькими звездочками. Такое поведение при шлифовании материала говорит о повышенном содержании углерода в высоколегированных марках стали.
Надеемся предоставленная информация помогла вам разобраться, чем отличается сталь от чугуна. Большинство чугунных изделий априори выделяются на фоне стальных, потому, зная разницу весе и структуре, выявить, где какой сплав будет проще простого.
чугун — Викисловарь
Английский [править]
Альтернативные формы [править]
Этимология [править]
Получено из отливки из этой формы железа. Смотрите кованое железо для сравнения.
Существительное [править]
чугун ( исчисляемое и бесчисленное , множественное число чугунные )
- Твердый и хрупкий, но прочный сплав железа, углерода и кремния, полученный путем литья в форму.
- Чугун популярен для посуды, где важна равномерная температура нагрева.
Переводы [править]
твердый, хрупкий сплав железа, углерода, кремния
Прилагательное [править]
чугун ( сравнительный больше чугун , превосходный большинство чугун )
- (не сопоставимо) Изготовлено из чугуна.
- Я использую чугунную сковороду для жарки блинов.
- 2008 , Стивен П.Мойси, Дорога к Балкомб-стрит: Террор ИРА в Лондоне , Бингемтон, Нью-Йорк: Haworth Press, → ISBN , стр. 58:
Три маленькие гелигнитовые бомбы с устройствами для измерения карманных часов были спрятаны в пакеты, достаточно маленькие, чтобы пройти через щель стандартного чугунного почтового ящика , цилиндрические коробки ярко-красного цвета, столь распространенные по всему Лондону.
- прочный; перетерпеть; resiliant.
- Эрнест имеет чугунную конституцию и никогда не болеет.
- Негибкий или без исключения.
- Политика школы в отношении чугуна по вступительным взносам не оставляла свободы для нуждающихся учеников.
- 2016 , Род Лиддл, Что злит белого рабочего класса? Близнецы, как Сяо-Хун Пай (в Зритель , 19 марта 2016 г.)
- Что касается ее собственных теорий, она безгранично доверчива, и это заставляет меня подозревать, что она чугунная идиотка .
Синонимы [править]
Переводы [править]
прочный, прочный, упругий
негибкий или без исключения
Смежные термины [править]
Анаграммы [править]
- C-рационы, Cortinas, Crisanto, Nicastro, Nicotras, антикор, канторис, каротины, касторин, конистра, никаторы, трикозан-
鑄鐵, 生鐵, 結實 的 ， 強壯 的…
Узнать большеstøbejern, støbejerns-, jern-…
Узнать большеเหล็กหล่อ, ที่ เป็น เหล็ก, ซึ่ง แข็งแรง…
Узнать большеБанда, Cng NHư Банда, Cng Cỏi …
Узнать большеБеси Туанг, дибуат дари Беси Туанг, Сангат Куат …
Узнать большедас гусейзен, гусейзерн, эйзерн …
Узнать больше铸铁, 生铁, 结实 的 ， 强壮 的…
Узнать большеГиса, ди Гиза, д’Аччо
Узнать большеde hierro, muy fuerte, hierro fundido…
Узнать больше ,
