ЧТЗ Б10М — технические характеристики, фотографии, видео, описание
- Тип: Бульдозеры;
- Производитель: ЧТЗ-УРАЛТРАК;
- Модель: ЧТЗ Б10М.

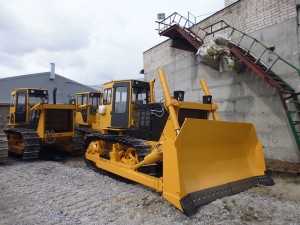

ЧТЗ Б10М фото
ЧТЗ Б10М описание
Бульдозер Б10М (МТ) с механической трансмиссией является результатом модернизации тракторов типа Т10 (Т-170). Бульдозер Б10М предназначен для разработки грунтов I-III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50° С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).
Применение трансмиссии двух типов: гидромеханической и усовершенствованной механической позволяют потребителю сделать выбор в зависимости от конкретных условий и требований.

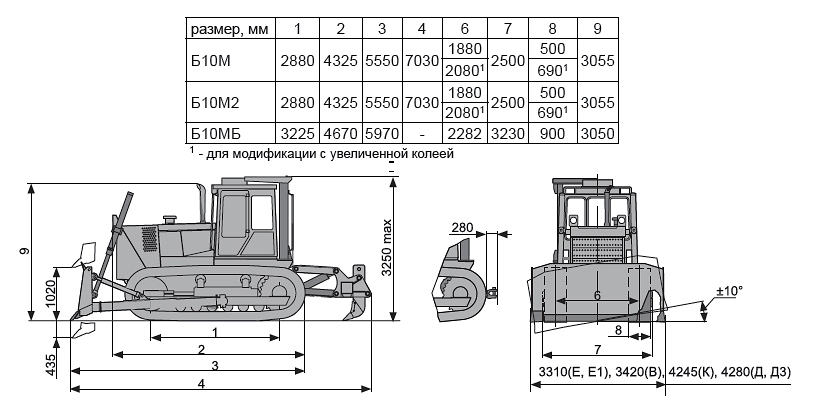

Технические характеристики ЧТЗ Б10М
| Мощность двигателя | 132 кВт |
| Длина | 6760 мм |
| Ширина | 3310 мм |
| Высота | 3180 мм |
| Ширина башмака гусеницы | 500 мм |
| Дорожный просвет | 435 мм |
| Эксплутационная масса | 20525 кг |
ЧТЗ Б10М видео
Отзывы о ЧТЗ Б10М
Моторный отсек бульдозера ЧТЗ организован весьма эргономично, так что мотор вполне доступен. Особенно просто добраться до его передней части, что позволяет облегчить его обслуживание и ремонт.
- Трансмиссия механического типа предусматривает коробку передач с восемью скоростями и управление поворотным механизмом с помощью гидросервера.
- В машине с трансмиссией гидромеханического типа коробка передач планетарная, реверсивная. Скоростей переключения – три (вперед и назад).
Данная модель отличается высокими показателям маневренности, отмечается идеальная проходимость. Это основано на наличии у данного бульдозера прочных, надежных и функциональных элементов.
Похожие публикации
stronews.ru
Бульдозер Б10М.6100 | ООО «Тракторный Центр»
Бульдозер Б10М.6100ЕН оборудован двигателем ЯМЗ. Современный интерьер шестигранной кабины выполнен из шумопоглощающих панелей.
— Предназначен для различных условий эксплуатации, в том числе вдали от ремонтных баз, при низких температурах,отличается минимальными расходами при покупке и эк сплуатации.;
— Используется в строительной отрасли, для подготовки технологических дорог, разработки грунтов
Двигатель (ЯМЗ 236НЕ2-51)
| Эксплуатационная мощность,кВт(л.с.) | 132(180) |
| Тип двигателя | дизельный с турбонаддувом,с охлаждением наддувочного воздуха |
| Номинальная частота вращения,об/мин | 1500 |
Трансмиссия
Механическая. |
| |||||||||||||||
Ходовая система
| Количество звеньев гусеницы,с уплотненным шарниром шт | 42 |
| Среднее удельное давление агрегата на грунт, МПа | 0,060 |
| Тележки гусениц имеют по 6 опорных катков на подшипниках скольжения с уплотнениями типа «Duo Cone», а также по два консольных поддерживающих катка с таким же уплотнением.Трехточечная, жесткая балансирная балка с микроподрессориванием. |
Рабочее место
Одноместная каркасная шестигранная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.
Гидросистема навесного оборудования
| Максимальное давление жидкости в гидросистеме (давление настройки предохранительного клапана), МПа | 20 |
| Гидроцилиндры бульдозерного оборудования диаметр/ход поршня, мм: | |
| — для подъема | 100/1250 |
| — для перекоса отвала | 160/200 |
| Гидроцилиндры бульдозерного оборудования диаметр/ход поршня, мм: | 160/450 |
Задние прицепные устройства
| -жесткое прицепное устройство |
| -маятниковое прицепное устройство. |
chtz-trak.ru
Бульдозер ЧТЗ Б10М2 (Б10) по низким ценам в Челябинске
Описание
Компания ООО «УралТракЦентр» осуществляет поставку спецтехники и комплектующих с 2005 года. Наши заказчики получают:
- полный цикл работ по поставке и отгрузке бульдозеров типа Б10 и его модификаций;
- проведение гарантийных работ;
- обеспечение оригинальными запчастями.
Благодаря наличию прямого договора с заводом, наша компания гарантирует неизменно высокое качество поставляемой продукции по ценам производителя. Вся продукция сертифицирована согласно мировым стандартам качества.
Характеристики бульдозера Б 10М2
Бульдозер Б10 – это строительная машина, предназначенная для работы с грунтом, а так же для расчистки дорог от снега. Если дополнительно оснастить машину тяговой лебедкой, то можно использовать его для строительных, лесозаготовочных и аварийно-спасательных работ. Бульдозеры серии Б10 применяются для работы с грунтом при следующих условиях:
- грунт: без рыхления – I-III тип, с предварительным рыхлением – IV тип;
- климатическое исполнение по ГОСТ 15150-69: УХЛ, ХЛ, Т;
- высокая влажность и запыленность среды;
- высота до 3000 м над уровнем моря.
Бульдозеры данной серии оснащается механической или гидромеханической трансмиссией и двигателем Д180, работающим на различных видах топлива (дизельное, керосин, газоконденсат). Это делает бульдозер универсальным агрегатом для эффективных грунтовых работ в различных условиях.
Двигатель
| Модель трактора | Т10М2.0000 | Т10М2.6000 |
| Модель двигателя | Д-180M1
| ЯМЗ-236Н-3 |
| Тип двигателя | 4-х цилиндр., рядный,рабочий объём -14,48 л | 6-цилиндр., V-образный, рабочий объём -11,15 л |
| Мощность, кВт/л.с | 132/180 | 139,7/190 |
| Частота вращения коленвала, номин., об/мин | 1250 | 1800 |
| Размерность диаметр/ход, мм | 150/205 | 130/140 |
| Удельный расход топлива, г/л.с.ч | 160 | 162 |
| Система пуска двигателя | Электростартерный или пусковой двигатель
| Электростартерный |
| Воздухоочиститель | Двухступенчатый: I — центробежная очистка;
II — бумажные фильтрэлементы | |
Трансмиссия
Гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.
Двигатель Д-180М1
Скорость движения при отсутствии буксования, км/ч:
|
Передача |
I |
II |
III |
|
|
0…3,17 |
0…5,62 |
0…8,86 |
|
Задний ход |
0…3,93 |
0…6,98 |
0…10,99 |
Двигатель ЯМЗ-236Н-3
Скорость движения при отсутствии буксования, км/ч:
|
Передача |
I |
II |
III |
|
Передний ход |
0…3,88 |
0…6,90 |
0…10,86 |
|
Задний ход |
0…4,83 |
0…8,56 |
0…13,48 |
Бортовой редуктор двухступенчатый с цилиндрическими шестернями и планетарным рядом на второй ступени:
Общее передаточное число…..19,63
Ведущее колесо со сменными зубчатыми сегментами и торцовым шлицевым креплениием к ступице.
Управление
Механизмы поворота — постоянно замкнутые бортовые фрикционы с металлокерамическими дисками и ленточные тормоза высокой износостойкости и сервированным управлением.
Рабочее место оператора
Одноместная каркасная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.
Ходовая система
Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой и уплотнённым шарниром гусениц. (особенности )
|
Заправочные емкости
| |||||||||||||||||||||
Гидросистема
| Гидросистема | раздельноагрегатная |
| Гидронасос | шестеренного типа НШ-100А-3Л |
| Производительность, л/мин | 180 (при оборотах 1823 об/мин, с давлением 20 Мпа) |
| Фильтр полнопоточный на трассе слива с фильтрующими элементами с тонкостью очистки 25 мкм | |
| Гидроцилиндры, мм, (диаметр х ход штока): | |
| — подъём отвала | 100*1250 |
| — перекос отвала | 160*200 |
| — рыхлитель | 160*450 |
Масса
|
Модернизация бульдозеров ЧТЗ Б10 → ЧТЗ Б10М
Изначально на ЧТЗ Б 10 выпускался на базе трактора Т 10. Трактор Т10М – результат работы над улучшением характеристик базовой модели. После выхода с конвейера в 2003 году агрегат получил мировое признание благодаря высокому техническому уровню исполнения. Соответственно изготовляемая на базе этого трактора модель ЧТЗ Б10М – это бульдозер, отвечающий всем требованиям современной гусеничной техники.
Проведенная модернизация позволила:
- улучшить силовые параметры гидропривода;
- облегчить доступ к силовой установке моторного отсека машины;
- улучшить условия труда оператора;
- улучшить качество работы бульдозера на плотном грунте благодаря использованию полужесткой трехточечной подвески;
- снизить рабочего давления в гидроцилиндрах на 40%, тем самым увеличив и их срок службы;
- на 20% повысить производительность бульдозера за счет новой конструкции отвала.
В результате масса бульдозера Б10М при бульдозировании используется максимально эффективно, а водитель чувствует себя в кабине очень комфортно, что в лучшую сторону сказывается на показателях производительности труда.
Почему стоит покупать бульдозер у нас?
Компания ООО «УралТракЦентр» является официальным дилером челябинского тракторного завода ООО «ЧТЗ-УРАЛТРАК». Вся продукция попадает к нам на склад напрямую с завода-изготовителя и имеет соответствующие сертификаты качества. Поэтому у нас вы можете купить качественную спецтехнику и запасные части по ценам производителя.
Итоговая стоимость доставки рассчитывается исходя из характера груза. Для крупногабаритного груза массой до 20 т. подбор транспорта и погрузка осуществляются бесплатно. Доставку по Челябинску до склада транспортной компании мы осуществим самостоятельно.
По вопросам приобретения оборудования производства «ЧТЗ-УралТрак» вы можете позвонить по телефону: +7 (351) 210-48-33 или оставить заявку на нашем сайте и наш менеджер обязательно свяжется с вами в течение часа.
utcentr.ru
Трактора Т-170, Б-10 , Б10М
Если ищите трактора или трубоукладчики производства ЧТЗ и боитесь обмана звоните 8 (351) 777-24-88 . Мы обьясним все особенности новых и с капитального ремонта бульдозеров Б-130 Б-170 Б10М , а также трубоукладчиков ТР-20 ТР-12 . Вся спецтехника производства ЧТЗ имеется в наличии . Вышлете запрос на эл.почту : [email protected] и получите все варианты интересуещей Вас техники .
Трактора Т-10 Т-10м ,бульдозеры на базе Б-10 Б10М и трубоукладчики ТР-20 отгружаются в любой регион России железной дорогой, автоперевозчиками, попутным грузом в города : Анадырь , Архангельск , Астрахань , Барнаул , Белгород , Благовещенск , Брянск , Владивосток , Владимир , Волгоград , Вологда , Воркута , Воронеж , Горно-Алтайск , Екатеринбург , Иваново , Ижевск , Иркутск , Йошкар-Ола , Казань , Калининград , Калуга , Кемерово , Киров , Кострома , Краснодар , Красноярск , Курган , Курск , Кызыл , Лабытнанги , Липецк , Магадан , Москва , Мурманск , Нарьян-Мар , Нижний Новгород , Новгород , Новосибирск , Омск , Орел , Оренбург , Пенза , Пермь , Петропавловск-Камчатский , Псков , Ростов-на-Дону , Рязань , Салехард , Самара , Санкт-Петербург , Саранск , Саратов , Смоленск , Ставрополь , Сургут , Сыктывкар , Тамбов , Тверь , Томск , Тула , Тюмень ,Улан-Удэ , Ульяновск , Уфа , Хабаровск , Ханты-Мансийск , Чебоксары , Чита , Южно-Сахалинск , Якутск , Ярославль .
