ПНД-изделия: расшифровка, свойства и назначение

Характеристики ПНД

Все ПНД изделия обладают сходными свойствами независимо от своего назначения. Эти характеристики следующие:

  1. Длительный срок эксплуатации – производители гарантируют 50 лет использования.
  2. Высокая устойчивость к агрессивным средам – полиэтиленовые изделия не поддаются коррозии и биологически инертны.
  3. Упругие качества – пластичность материала позволяет избежать разрыва коммуникаций при замерзании воды и значительной деформации при сдвиге грунта.

Как мы видим, отличительные качества ПНД являются его преимуществами. А если к этим свойствам добавить простоту монтажа, небольшой вес и демократичную цену, становится ясно, почему изделия из ПНД стали популярными.

В сравнении с перечисленными плюсами недостатки ПНД кажутся несущественными. Так, снизить время службы коммуникаций могут ультрафиолетовые лучи, а повышение температуры прогоняемой жидкости может привести к деформации и даже плавлению материала. Кислородная проницаемость также считается недостатком.

Способы изготовления ПНД

Полиэтиленовые трубы производятся при помощи одной из трех технологий.

  1. Пневматическое формирование – полимер подается в форму, где изделие формируется под влиянием пневматического нагнетателя давления.
  2. Экструзия – полимер расплавляется, после чего масса выдавливается из экструдера, вытягивается и затвердевает в форме готового продукта.
  3. Литье под давлением – полимерная масса впрыскивается в форму и равномерно распределяется по ее стенкам под высоким давлением.

Где используются ПНД трубы

Назначение полиэтиленовых труб определяется тремя основными параметрами: показателем прочности, внешним диаметром и маркой полиэтилена.

В основном ПНД изделия используют в напорных и безнапорных трубопроводах и коммуникациях для кабеля.

Гладкая труба напорного типа используется для водо- и теплоснабжения. Она имеет высокую внутреннюю прочность и малую способность к газовой диффузии, обеспечивает беспрепятственное движение транспортируемой жидкости.

Размеры выпускаемых коммуникаций варьируют от 16 до 110 мм, а длина достигает 12 и более метров. Такие изделия могут иметь как один, так и два слоя.

ПНД трубы для безнапорных систем обладают хорошей термостойкостью и жесткостью, ведь дренажная система и канализация действуют в условиях повышенного давления извне.

Диаметр труб безнапорных бытовых систем составляет 110 мм, промышленных – более 300 мм. Чаще всего в канализационных системах используют двухслойные трубы ПНД-ПВД типа.

Короб для кабеля должен иметь гладкие внутренние стенки и повышенную жесткость. Такое изделие должно защитить внутреннюю электрическую проводку от механических повреждений и влаги.

Короб для проводки может быть как однослойным, так и двухслойным. Одностенная труба используется в местах, где проложить коммуникации сравнительно легко. На участках с повышенной нагрузкой применяют двустенные ПНД-ПВД трубы.

Монтаж ПНД коммуникаций

Независимо от различий в назначении, любую трубу можно вмонтировать в трубопроводную систему следующими основными способами:

  1. Резьбовой способ – монтаж на фитинги и муфты, осуществляется при помощи простого набора накидных ключей. Таким образом соединяются каналы для кабеля.
  2. Сварной способ – сварка стыка между трубами, для его реализации потребуется дорогостоящий инструмент.
  3. Обжимной способ – монтаж на цанговое соединение или пресс-фитинги, осуществляется при помощи набора пресс-ключей. Так соединяют трубы малого диаметра.

Ознакомившись с информацией, что же такое ПНД изделия, для чего они нужны и в чем их различия, несложно выбрать материалы, подходящие параметрами именно вам.

ogodom.ru

что это такое, размеры, монтаж, пайка, сварка своими руками

Газ, водопровод и другие коммуникации прокладываются с использованием труб из различных материалов. Но для создания водопровода в частных домах (в том числе и на даче своими руками) специалисты рекомендуют приобретать трубы ПНД, что это такое, стоит разобраться внимательней.

Что скрывает аббревиатура

Буквы ПНД означают материал, из которого изготовлены трубы. Расшифровка звучит так: полиэтилен низкого давления. Технология изготовления предполагает использование шнекового экструдера, на выходе получаются высокопрочные изделия с уникальными характеристиками. Долговечные, эластичные, легкие, устойчивые к воздействию химических средств, не боящиеся коррозии и доступные по цене трубы применяются не только для подведения к дому газа и воды.

Существует техническая разновидность ПНД-изделий, которые используют при прокладке коммуникаций под землей (в качестве кабель-канала), для создания канализации или системы водоотведения.

Чтобы потребитель мог ориентироваться в назначении труб, применяется маркировка цветом:

  • продольная полоса желтого цвета означает, что этот вид продукции предназначен для газопровода;

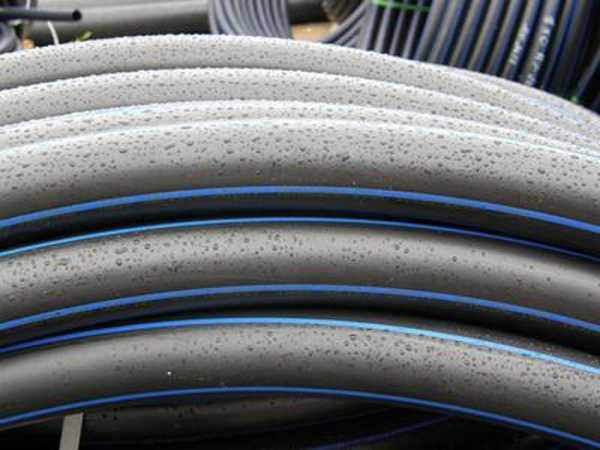

  • расшифровка синей полосы, нанесенной по всей длине трубы, проста – ее можно использовать при создании водопровода.

Стоит обратить внимание на то, по каким стандартам производитель изготовил трубы ПНД. Лучше, чтобы это был ГОСТ 18599 – 2001, такое изделие прослужит долго и обладает всеми нужными характеристиками.

Сортамент продукции ПНД

Размеры полиэтиленовых труб, диаметр и толщина стенки, зависят от марки полимера, который использовался при изготовлении.

Таблица 1. Минимальный и максимальный диаметры ПНД труб в зависимости от типа полиэтилена.

Тип полимераМинимальные размеры (диаметр, мм)Максимальные размеры (диаметр, мм)Толщина стенок (мм)Примечание
PE 3310160от 2 до 12Не рассчитаны на давление больше 3,2 МПа
PE 100321000от 1 до 59Рассчитаны на прокачку носителя в жидком или газообразном состоянии под давлением 10 МПа
PE 63 и PE 80161600от 2 до 67Такие трубы считаются крупногабаритными, способны выдерживать давление от 6,3 до 8 МПа

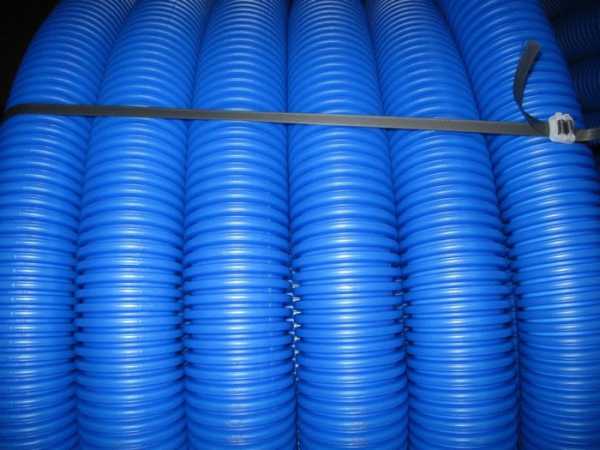

Помимо гладких стенок, у трубы ПНД может быть гофрированная поверхность. Во втором случае на ней заметны многочисленные ребра, они защищают от повреждения внутренний слой и его содержимое. Такой вид используется при прокладке кабелей.

Как работать с полиэтиленовыми трубами

В процессе создания водопровода на даче может потребоваться согнуть полиэтиленовую трубу. Она относится к термопластичным материалам. Следовательно, ее легко будет согнуть после нагрева. В результате теплового воздействия материал становится текучим и эластичным. Тогда гнуть разогретый участок трубы можно в нужном направлении. Полиэтилен не потеряет своих свойств, а после остывания вернет прежнюю структуру.

Гнуть ПНД трубы можно четырьмя способами, с помощью:

  • строительного электрофена;
  • газовой горелки;
  • формовочной машины;
  • горячей воды.

Как лучше согнуть, зависит не только от умений.  Трубогибочный станок (формовочная машина) – это устройство промышленного назначения. Гнуть изделие по требуемому радиусу на нем можно только в заводских условиях, а никак не своими руками.

Горячая вода тоже поможет не всегда. Суть метода в том, чтобы место будущего изгиба обильно поливать кипятком. Тогда материал разогреется, станет податливым, и его можно будет согнуть. Для использования на даче такой способ годится, но он неэффективен для труб, чей диаметр превышает 50 мм. Своими руками очень сложно обеспечить равномерное воздействие кипятка на определенный участок, чтобы потом можно было гнуть изделие. Велик риск получить ожог, но если масштаб работы невелик, то двух литров кипятка из обычного электрочайника будет достаточно.

Строительный фен найти гораздо проще. Если требуется гнуть трубу по большому радиусу, то лучше изготовить деревянный шаблон. Нужный отрезок прогревают, вращая заготовку вокруг оси. Фен не нужно держать слишком близко, а температура должна быть в диапазоне 140-160°C. Затем нужно аккуратно выгнуть трубу вокруг шаблона и удерживать до остывания. При малом радиусе изгиба заготовку сгибают двумя руками и фиксируют, пока она не остынет.

Гнуть изделия из ПНД своими руками на даче можно с помощью газовой горелки. Процесс аналогичен вышеописанному, но из-за открытого пламени следует тщательно соблюдать технику безопасности.

Варианты соединения

Прежде чем начнется монтаж водопровода на даче, нужно знать, как соединить трубы ПНД между собой. Способов несколько:

  1. Сварка. Такой метод считается одним из самых надежных. Если есть возможность получить специальный аппарат, то лучше оставить выбор на этом способе. Сварка происходит таким образом: торцы заготовок обрезаются и нагреваются до определенной температуры. После этого два элемента надежно соединяются. Такая сварка позволяет прокладывать трубопроводы в земле.
  2. Компрессионные фитинги выпускаются различного диаметра, вида и конструкции. В отличие от сварки монтаж труб с использованием тройников, муфт, переходов на резьбу и угольников не может осуществляться для прокладки под землей. Такой тип соединения нуждается в контроле и обслуживании. Лучше выбирать его для создания водопровода на даче, проходящего поверх грунта. Такой монтаж можно осуществить быстро и своими руками, что является положительным моментом.
  3. Монтаж может осуществляться с применением еще одного вида сварки. Метод называется электромуфтовым соединением, для него потребуется специальный электродиффузионный аппарат и фитинги. Последние детали должны иметь особую конструкцию. На их поверхности имеются клеммы, чтобы подключить аппарат, а в структуре фитингов предусмотрены датчики и спирали нагрева. Сварка происходит следующим образом: концы соседних труб заправляют в фитинг, по имеющемуся на нем штрихкоду аппарат распознает нужный режим. Встроенная спираль нагревается, фитинг и труба сплавляются. Так можно сварить водопровод для прокладки в открытый грунт. Минус этого способа: без специального оборудования и навыков своими руками на даче такой монтаж не осуществить.

Как паять?

Пайка предполагает предварительные этапы:

  • Нанесение на трубы разметки и их нарезка. Ножницы для нарезки труб должны быть острыми, чтобы срез получался ровным. Технология пайки допускает использование острого ножа. Резать нужно строго под прямым углом.
  • Места срезов и соединительные элементы перед тем как паять, надо обезжирить.
  • До того как начать монтаж, надо обтереть сварочный аппарат ветошью. Затем установить насадки и нагреть до 260°C. Прибор должен быть устойчив и не качаться.

Сварка трубопровода из ПНД должна осуществляться в соответствии со следующими рекомендациями:

  1. Паять нужно в защитных перчатках.
  2. Монтаж отдельного участка считается законченным спустя две-три минуты после того, как будет сделана пайка. Чтобы шов затвердевал без смещения и нарушения герметичности, трубы должны оставаться неподвижными.
  3. Пайка проводится, когда рукав вставлен в фитинг, но не придвинут до упора. Рекомендуется оставить зазор в 1 мм.

Метод пайки позволяет прокладывать коммуникации внутри стен, под полом и под землей, так как такой трубопровод в обслуживании не нуждается.

ПВХ и ПНД: в чем разница?

Что такое ПНД-изделия, понятно, а в чем их отличия от ПВХ труб?  Дело в материале: полиэтилен низкого давления и поливинилхлорид. Они обладают рядом похожих качеств, например, долговечностью, но вот сферы применения разные.

Таблица 2. Сходства и различия продукции из полиэтилена и ПВХ.

Критерии оценкиПНД-изделияПродукция из ПВХПримечание
НазначениеИмеют широкий спектр применения, в том числе и для коммуникацийСлужат для транспортировки жидкостейИ ПВХ-, и ПНД-трубы устойчивы к воздействию кислоты, щелочи и другим агрессивным веществам
ТемператураПри правильном монтаже и прокладке выдерживает морозы до 60°CМожет трескаться уже при — 10°CВысокие температуры переносят одинаково хорошо
ПрочностьЭтот показатель высок у обоих материалов. Но существенные нагрузки полиэтилен переносит лучше, чем ПВХ
БезопасностьПолиэтилен полностью безвреденСо временем разлагается, выделяя в окружающую среду токсичные соединения. Поэтому область применения ограниченаНепластифицированный ПВХ – специальная разработка для создания водопроводных систем. Он не представляет опасности
ЦенаВсе зависит от конкретной марки и производителя, но обычно изделия из поливинилхлорида дешевле
Область примененияНапорная канализация;

дренаж;

монтаж водопровода для питьевой и  технической воды;

для перекачки газа;

для проведения коммуникаций

Безнапорная канализация;

ливневки; водоснабжение



Нельзя сказать однозначно, что продукция из ПВХ хуже той, что из полиэтилена. Просто выбирать тип изделия нужно в соответствии с целями, тогда коммуникации прослужат долго. А вот для создания питьевого водопровода лучше взять ПНД.

osobnyachkom.ru

Значение слова «пнд»

Лексическое значение: определение

Общий запас лексики (от греч. Lexikos) — это комплекс всех основных смысловых единиц одного языка. Лексическое значение слова раскрывает общепринятое представление о предмете, свойстве, действии, чувстве, абстрактном явлении, воздействии, событии и тому подобное. Иначе говоря, определяет, что обозначает данное понятие в массовом сознании. Как только неизвестное явление обретает ясность, конкретные признаки, либо возникает осознание объекта, люди присваивают ему название (звуко-буквенную оболочку), а точнее, лексическое значение. После этого оно попадает в словарь определений с трактовкой содержания.

Словари онлайн бесплатно — открывать для себя новое

Словечек и узкоспециализированных терминов в каждом языке так много, что знать все их интерпретации попросту нереально. В современном мире существует масса тематических справочников, энциклопедий, тезаурусов, глоссариев. Пробежимся по их разновидностям:

  • Толковые Найти значение слова вы сможете в толковом словаре русского языка. Каждая пояснительная «статья» толкователя трактует искомое понятие на родном языке, и рассматривает его употребление в контенте. (PS: Еще больше случаев словоупотребления, но без пояснений, вы прочитаете в Национальном корпусе русского языка. Это самая объемная база письменных и устных текстов родной речи.) Под авторством Даля В.И., Ожегова С.И., Ушакова Д.Н. выпущены наиболее известные в нашей стране тезаурусы с истолкованием семантики. Единственный их недостаток — издания старые, поэтому лексический состав не пополняется.
  • Энциклопедические В отличии от толковых, академические и энциклопедические онлайн-словари дают более полное, развернутое разъяснение смысла. Большие энциклопедические издания содержат информацию об исторических событиях, личностях, культурных аспектах, артефактах. Статьи энциклопедий повествуют о реалиях прошлого и расширяют кругозор. Они могут быть универсальными, либо тематичными, рассчитанными на конкретную аудиторию пользователей. К примеру, «Лексикон финансовых терминов», «Энциклопедия домоводства», «Философия. Энциклопедический глоссарий», «Энциклопедия моды и одежды», мультиязычная универсальная онлайн-энциклопедия «Википедия».
  • Отраслевые Эти глоссарии предназначены для специалистов конкретного профиля. Их цель объяснить профессиональные термины, толковое значение специфических понятий узкой сферы, отраслей науки, бизнеса, промышленности. Они издаются в формате словарика, терминологического справочника или научно-справочного пособия («Тезаурус по рекламе, маркетингу и PR», «Юридический справочник», «Терминология МЧС»).
  • Этимологические и заимствований Этимологический словарик — это лингвистическая энциклопедия. В нем вы прочитаете версии происхождения лексических значений, от чего образовалось слово (исконное, заимствованное), его морфемный состав, семасиология, время появления, исторические изменения, анализ. Лексикограф установит откуда лексика была заимствована, рассмотрит последующие семантические обогащения в группе родственных словоформ, а так же сферу функционирования. Даст варианты использования в разговоре. В качестве образца, этимологический и лексический разбор понятия «фамилия»: заимствованно из латинского (familia), где означало родовое гнездо, семью, домочадцев. С XVIII века используется в качестве второго личного имени (наследуемого). Входит в активный лексикон. Этимологический словарик также объясняет происхождение подтекста крылатых фраз, фразеологизмов. Давайте прокомментируем устойчивое выражение «подлинная правда». Оно трактуется как сущая правда, абсолютная истина. Не поверите, при этимологическом анализе выяснилось, эта идиома берет начало от способа средневековых пыток. Подсудимого били кнутом с завязанными на конце узлом, который назывался «линь». Под линью человек выдавал все начистоту, под-линную правду.
  • Глоссарии устаревшей лексики Чем отличаются архаизмы от историзмов? Какие-то предметы последовательно выпадают из обихода. А следом выходят из употребления лексические определения единиц. Словечки, которые описывают исчезнувшие из жизни явления и предметы, относят к историзмам. Примеры историзмов: камзол, мушкет, царь, хан, баклуши, политрук, приказчик, мошна, кокошник, халдей, волость и прочие. Узнать какое значение имеют слова, которые больше не употребляется в устной речи, вам удастся из сборников устаревших фраз. Архаизмамы — это словечки, которые сохранили суть, изменив терминологию: пиит — поэт, чело — лоб, целковый — рубль, заморский — иностранный, фортеция — крепость, земский — общегосударственный, цвибак — бисквитный коржик, печенье. Иначе говоря их заместили синонимы, более актуальные в современной действительности. В эту категорию попали старославянизмы — лексика из старославянского, близкая к русскому: град (старосл.) — город (рус.), чадо — дитя, врата — ворота, персты — пальцы, уста — губы, влачиться — волочить ноги. Архаизмы встречаются в обороте писателей, поэтов, в псевдоисторических и фэнтези фильмах.
  • Переводческие, иностранные Двуязычные словари для перевода текстов и слов с одного языка на другой. Англо-русский, испанский, немецкий, французский и прочие.
  • Фразеологический сборник Фразеологизмы — это лексически устойчивые обороты, с нечленимой структурой и определенным подтекстом. К ним относятся поговорки, пословицы, идиомы, крылатые выражения, афоризмы. Некоторые словосочетания перекочевали из легенд и мифов. Они придают литературному слогу художественную выразительность. Фразеологические обороты обычно употребляют в переносном смысле. Замена какого-либо компонента, перестановка или разрыв словосочетания приводят к речевой ошибке, нераспознанному подтексту фразы, искажению сути при переводе на другие языки. Найдите переносное значение подобных выражений в фразеологическом словарике. Примеры фразеологизмов: «На седьмом небе», «Комар носа не подточит», «Голубая кровь», «Адвокат Дьявола», «Сжечь мосты», «Секрет Полишинеля», «Как в воду глядел», «Пыль в глаза пускать», «Работать спустя рукава», «Дамоклов меч», «Дары данайцев», «Палка о двух концах», «Яблоко раздора», «Нагреть руки», «Сизифов труд», «Лезть на стенку», «Держать ухо востро», «Метать бисер перед свиньями», «С гулькин нос», «Стреляный воробей», «Авгиевы конюшни», «Калиф на час», «Ломать голову», «Души не чаять», «Ушами хлопать», «Ахиллесова пята», «Собаку съел», «Как с гуся вода», «Ухватиться за соломинку», «Строить воздушные замки», «Быть в тренде», «Жить как сыр в масле».
  • Определение неологизмов Языковые изменения стимулирует динамичная жизнь. Человечество стремятся к развитию, упрощению быта, инновациям, а это способствует появлению новых вещей, техники. Неологизмы — лексические выражения незнакомых предметов, новых реалий в жизни людей, появившихся понятий, явлений. К примеру, что означает «бариста» — это профессия кофевара; профессионала по приготовлению кофе, который разбирается в сортах кофейных зерен, умеет красиво оформить дымящиеся чашечки с напитком перед подачей клиенту. Каждое словцо когда-то было неологизмом, пока не стало общеупотребительным, и не вошло в активный словарный состав общелитературного языка. Многие из них исчезают, даже не попав в активное употребление. Неологизмы бывают словообразовательными, то есть абсолютно новообразованными (в том числе от англицизмов), и семантическими. К семантическим неологизмам относятся уже известные лексические понятия, наделенные свежим содержанием, например «пират» — не только морской корсар, но и нарушитель авторских прав, пользователь торрент-ресурсов. Вот лишь некоторые случаи словообразовательных неологизмов: лайфхак, мем, загуглить, флэшмоб, кастинг-директор, пре-продакшн, копирайтинг, френдить, пропиарить, манимейкер, скринить, фрилансинг, хедлайнер, блогер, дауншифтинг, фейковый, брендализм. Еще вариант, «копираст» — владелец контента или ярый сторонник интеллектуальных прав.
  • Прочие 177+ Кроме перечисленных, есть тезаурусы: лингвистические, по различным областям языкознания; диалектные; лингвострановедческие; грамматические; лингвистических терминов; эпонимов; расшифровки сокращений; лексикон туриста; сленга. Школьникам пригодятся лексические словарники с синонимами, антонимами, омонимами, паронимами и учебные: орфографический, по пунктуации, словообразовательный, морфемный. Орфоэпический справочник для постановки ударений и правильного литературного произношения (фонетика). В топонимических словарях-справочниках содержатся географические сведения по регионам и названия. В антропонимических — данные о собственных именах, фамилиях, прозвищах.

Толкование слов онлайн: кратчайший путь к знаниям

Проще изъясняться, конкретно и более ёмко выражать мысли, оживить свою речь, — все это осуществимо с расширенным словарным запасом. С помощью ресурса How to all вы определите значение слов онлайн, подберете родственные синонимы и пополните свою лексику. Последний пункт легко восполнить чтением художественной литературы. Вы станете более эрудированным интересным собеседником и поддержите разговор на разнообразные темы. Литераторам и писателям для разогрева внутреннего генератора идей полезно будет узнать, что означают слова, предположим, эпохи Средневековья или из философского глоссария.

Глобализация берет свое. Это сказывается на письменной речи. Стало модным смешанное написание кириллицей и латиницей, без транслитерации: SPA-салон, fashion-индустрия, GPS-навигатор, Hi-Fi или High End акустика, Hi-Tech электроника. Чтобы корректно интерпретировать содержание слов-гибридов, переключайтесь между языковыми раскладками клавиатуры. Пусть ваша речь ломает стереотипы. Тексты волнуют чувства, проливаются эликсиром на душу и не имеют срока давности. Удачи в творческих экспериментах!

Проект how-to-all.com развивается и пополняется современными словарями с лексикой реального времени. Следите за обновлениями. Этот сайт помогает говорить и писать по-русски правильно. Расскажите о нас всем, кто учится в универе, школе, готовится к сдаче ЕГЭ, пишет тексты, изучает русский язык.

how-to-all.com

ПНД Ф - это... Что такое ПНД Ф?

  • ПНД — Партия новой демократии Литва, полит. Источник: http://www.regnum.ru/expnews/214782.html ПНД ПнД «Пироги на Дмитровке» кафе Москва, разг. ПНД ПнД …   Словарь сокращений и аббревиатур

  • ПНД — подогреватель низкого давления. Термины атомной энергетики. Концерн Росэнергоатом, 2010 …   Термины атомной энергетики

  • ПНД — ПНД: Полиэтилен низкого давления Психоневрологический диспансер Партия национального действия (Турция) Партия национального действия (Мексика) Партия национального доверия Ирана Народное действие  ведущая политическая партия Сингапура …   Википедия

  • пнд. — пн. ПН пнд. пон. понед. понедельник; по понедельникам пн. Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с …   Словарь сокращений и аббревиатур

  • ПНД — подогреватель низкого давления …   Универсальный дополнительный практический толковый словарь И. Мостицкого

  • ПНД — Партия народного действия (Сингапур) Партия националистической демократии (Турция) Партия национального действия (Мексика) Партия национального действия (Турция) плуг навесной дисковый подогреватель низкого давления поправка наклонной дальности… …   Словарь сокращений русского языка

  • ПНД Ф 12.16.1-10: Определение температуры, запаха, окраски (цвета) и прозрачности в сточных водах, в том числе очищенных сточных, ливневых и талых — Терминология ПНД Ф 12.16.1 10: Определение температуры, запаха, окраски (цвета) и прозрачности в сточных водах, в том числе очищенных сточных, ливневых и талых: 4.5.2.1 Приготовление раствора кадмия уксуснокислого 10 % Навеску 10 г кадмия… …   Словарь-справочник терминов нормативно-технической документации

  • ПНД Ф 12.4.2.1-99: Отходы минерального происхождения. Рекомендации по отбору и подготовке проб. Общие положения — Терминология ПНД Ф 12.4.2.1 99: Отходы минерального происхождения. Рекомендации по отбору и подготовке проб. Общие положения: 2.4. Объект для размещения отходов специально оборудованное сооружение, предназначенное для размещения отходов (полигон …   Словарь-справочник терминов нормативно-технической документации

  • ПНД Ф 12.13.1-03: Методические рекомендации. Техника безопасности при работе в аналитических лабораториях (общие положения) — Терминология ПНД Ф 12.13.1 03: Методические рекомендации. Техника безопасности при работе в аналитических лабораториях (общие положения): 9.3 ОЖОГИ делятся на термические и химические. Определения термина из разных документов: ОЖОГИ …   Словарь-справочник терминов нормативно-технической документации

  • ПНД Ф Т 14.1:2:3:4.10-2004: Токсикологические методы анализа. Методика определения токсичности питьевых, природных и сточных вод, водных вытяжек из почв, осадков сточных вод и отходов производства и потребления по изменению оптической плотности культуры водоросли хлорелла (chlorella vulgaris beijer) — Терминология ПНД Ф Т 14.1:2:3:4.10 2004: Токсикологические методы анализа. Методика определения токсичности питьевых, природных и сточных вод, водных вытяжек из почв, осадков сточных вод и отходов производства и потребления по изменению… …   Словарь-справочник терминов нормативно-технической документации

  • sokrasheniya.academic.ru

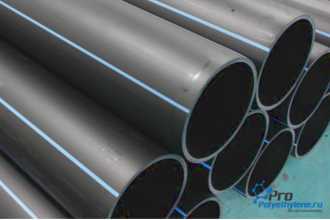

    Технические характеристики труб ПНД

    Трубы, изготовленные из полимерных материалов, в том числе и ПНД, устанавливаются на всевозможные коммуникационные системы – водопровод, орошение, газоснабжение, канализация и многие другие. Они удовлетворяют всем требованиям предъявляемым к современным трубопроводам, оставаясь самым дешевым вариантом их постройки. Такое широкое применение стало возможно благодаря высоким техническим показателям труб ПНД и их вариативности в зависимости от видов и конструкций.

    Состав материалов

    Трубы ПНД изготавливаются из полиэтилена – пластика, полученного методом полимеризации низших углеводородов в условиях низкого давления. При этом получается плотное вещество линейной структуры, состоящее из укрупненных молекул со множеством боковых ответвлений.

    В зависимости от условий протекания реакции образуемые межмолекулярные связи могут быть слабее либо прочнее, поэтому полиэтилен для производства труб различается на несколько подвидов, маркируемых разными индексами (больший индекс указывает на более «сильный» материал). Из них наиболее применимы для труб следующие два вида:

    • ПЭ-80, который характеризуется более слабыми внутренними связями. Он имеет меньшую плотность и температуру плавления, немного менее прочный на разрыв (предел прочности – 700 ч), но более пластичен, в связи с чем трубы из него более гибкие и легче выдерживают небольшие деформации.
    • ПЭ-100 имеет большее число внутренних связей, поэтому более плотный, жесткий и прочный на разрыв (предел прочности – 1000 часов). При этом он теряет некоторые свойства пластичности и получает хрупкость при более высоких температурах, чем для ПЭ-80.

    ВНИМАНИЕ! Различия видов ПНД становятся значимыми только в крайних точках допустимых диапазонов, для которых выбирают более прочные либо более пластичные материалы. В стандартных «средних» условиях эксплуатации труб эти различия несущественны.

    Основные свойства

    Материалы ПНД твердые и очень прочные, пластичные и долговечные. А это значит, что трубы из них получаются износостойкими и способными выдерживать значительные нагрузки: они устойчивы к растяжению, сжатию, разрыву, хорошо гнутся и не боятся трещин.

    Технические показатели

    • Возможный температурный диапазон плавления – от -60 до +120 0C, оптимальная эксплуатация от 0 до +40 0C,
    • Максимальное давление внутри трубы может достигать 16-ти – 20-ти атм,
    • Трубы из ПНД инертны к транспортируемым веществам и не изменяют их качественного состава (напр., не меняют вкуса и запаха воды),
    • Не пропускают жидкостей и газов сквозь свою структуру,
    • Не поддаются коррозированию в любых его видах,
    • Стойки к биологическим факторам (не разрушаются микроорганизмами),
    • Имеют высокие диэлектрические свойства, поэтому не поддаются действию блуждающих токов,
    • Гладкие изнутри, что обеспечивает их малую засоряемость взвесями из содержимого,
    • Поглощают шумы, издаваемые жидкостями при их движении по системе,
    • Имеют очень большой срок службы – порядка 50-ти – 80-ти лет.

    ИНТЕРЕСНО! Даже при изначальной прочности материалов их производство включает обязательные испытания на соответствие конкретным техническим показателям для каждого вида и сорта изделий: на стойкость к разрыву и высоким температурам, повышение давления и т.п.

    Конструкционные особенности

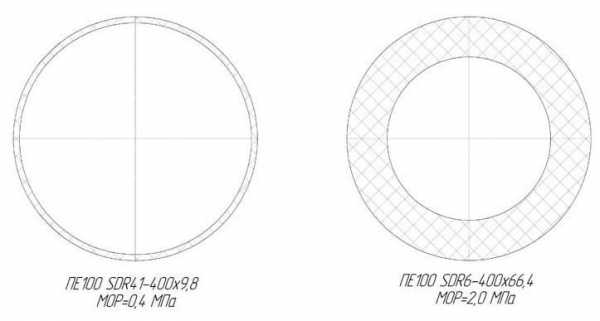

    Кроме разницы в качестве материала, трубы из полиэтилена низкого давления различаются конструкцией – диаметрами и толщиной стенок, что напрямую влияет на их свойства и возможности использования. В их маркировке указываются эти величины и их отношение в виде индекса SDR, который является прочностной характеристикой трубы и показателем высоты возможных для нее механических нагрузок.

    Сейчас выпускаются трубные изделия из ПНД, имеющие диаметры от 10 до 1600 мм и толщину стенок от 2-х до 60-ти мм, для которых допустимо следующее давление содержимого:

    Давление для ПЭ-80 3,2 атм 5 атм 6 атм 7,5 атм 10 атм 12,5 атм 16 атм
    Давление для ПЭ-100 4 атм 6 атм 8 атм 9,5 атм 12,5 атм 16 атм 20 атм

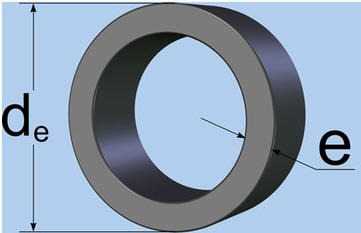

    Диаметр трубы (внешн.), мм Толщина стенок, мм
    20 - - - - - 2,0 2,3
    32 - - - 2,0 2,4 3,0 3,6
    40 - - 2,0 2,4 3,0 3,7 4,5

    50

    -

    2,0

    2,4

    3,0

    3,7

    4,6

    5,6

    63

    -

    2,5

    3,0

    3,8

    4,7

    5,8

    7,1

    75

    2,0

    2,9

    3,6

    4,5

    5,6

    6,8

    8,4

    90

    2,2

    3,5

    4,3

    5,4

    6,7

    8,2

    10,1

    160

    4,0

    6,2

    7,7

    9,5

    11,8

    14,6

    17,9

    225

    5,5

    8,6

    10,8

    13,4

    16,6

    20,5

    25,2

    315

    7,7

    12,1

    15,0

    18,7

    23,2

    28,6

    35,2

    400

    9,8

    15,3

    19,1

    23,7

    29,4

    36,3

    44,7

    SDR 41

    SDR 26

    SDR 21

    SDR 17

    SDR 13-14

    SDR 11

    SDR 9

    ВАЖНО! Изделия диаметрами до 160-ти мм чаще всего поставляются катушками или бухтами длиной до 500 метров, хотя могут выпускаться и в виде мерных отрезков. Трубы диаметром более 160-ти мм выпускаются только мерными отрезками.

    Применение

    В зависимости от состава, толщины и прочности трубы ПНД используются для устройства напорных и безнапорных водо-и газопроводов, канализаций и других систем. Чтобы было проще определить, какая труба предназначена для той или иной системы, на нее может наноситься цветовая полоса – синего цвета для подачи воды и желтого – для транспортировки газа. Кроме этого, через каждый метр на изделия наносится буквенно-цифровая маркировка, содержащая запись об их назначении – для питьевых либо технических целей.

    Технические трубы чаще всего делаются:

    • Из второсортного либо вторично используемого сырья, поэтому могут быть неоднородными по структуре и распределению свойств по всему объему (содержать инородные включения, пустоты, мелкие дефекты поверхностей). Также они могут иметь в составе инородные токсические вещества, поэтому не годятся к контакту с пищевыми продуктами.
    • Из полиэтилена технических марок, в составе которого могут оставаться сопутствующие реакции полимеризации вещества (катализаторы, эфиры) и разные добавки в виде стабилизаторов, применяемых для устойчивости полиэтилена к различным внешним факторам. Эти вещества также делают трубы непригодными для питьевого водоснабжения.

    ВНИМАНИЕ! Если полиэтиленовая труба никак не маркирована (нет цветовых и письменных обозначений), то она, скорее всего, предназначается для технических целей. Такие трубы не годятся для питьевой воды и устройства трубопроводов, в которых предполагается большой напор содержимого.

    propolyethylene.ru

    размеры, как установить, инструкция, фото

    Полиэтиленовые трубы – эффективный современный материал для прокладки различных трубопроводов. Однако технические характеристики трубы ПНД могут быть очень разными. Естественно, от них будет зависеть и долговечность коммуникаций, и их эффективность.

    По каким параметрам различаются ПНД трубы и как эти параметры определить – далее в статье.

    Ярлык для бухты или пачки труб ПНД

    Благодаря своим специфическим эксплуатационным качествам трубы из полиэтилена низкого давления (еще его называют полиэтиленом высокой плотности, ПВП), находит широкое применение в организации разных коммуникаций. Однако разные трубы ПНД технические характеристики также будут иметь разные, и не всегда применение того или иного типа допустимо или обосновано.

    Так, трубы, рассчитанные для безнапорного водоснабжения или прокладки кабеля, не подойдут для устройства трубопроводов высокого давления. И, наоборот – для организации линии электропередач или связи незачем расходовать лишние средства и применять напорные трубы, которые, естественно, стоят дороже.

    Чтобы правильно подобрать подходящую марку труб покупателю следует обратить внимание на информацию, которую размещает на самой трубе и в сертификате производитель. Это – обязательное требование международного стандарта ISO/TC SC4 № 651 «Условное обозначение и маркировка труб и соединительных деталей» и ГОСТами.

    Самое общее деление, заметное при первом взгляде на трубу – это нанесенная по всей ее длине маркировочная полоса. Если она синего цвета – труба предназначена для холодного водоснабжения. Если полоса желтая – значит, труба газовая.

    Для других видов труб особая маркировка не предусмотрена. Но отсутствие полосы тоже не обязательно говорит о непригодности труб для тех или иных задач.

    Труба ПНД для холодного водоснабжения

    Маркировка

    В соответствии с требованиями ISO каждый погонный метр трубы размечен для удобства применения и содержит следующую информацию, отражающую для ПНД трубы технические характеристики, выполненную методом тиснения на глубину, не снижающую прочность изделия:

    • Соответствие сертификату ISO 9001
    • Производитель
    • Использованный стандарт на продукцию
    • Использованный материал
    • Наружный диаметр
    • Минимальная толщина стенки
    • Номинальное рабочее давление
    • Рабочая среда
    • Максимально допустимое давление
    • Номер партии, дата выпуска

    Маркировка трубы

    Факторы качества

    Марка сырья

    Многие свои технические характеристики труба ПНД наследует от исходного сырья. В настоящее время для изготовления труб используются четыре вида полиэтилена низкого давления: ПЭ (PE) 63, ПЭ 80. ПЭ 100 и ПЭ 100+, хотя изредка еще можно встретить и продукцию из ПЭ 33.

    Понятно, что аббревиатура ПЭ означает полиэтилен, а цифровой индекс – это характеристики ПНД труб по стойкости стенки, индекс постоянного минимального давления транспортируемой жидкости или газа, которое труба в состоянии выдерживать в течение всего срока эксплуатации (обычно это – 50 лет). 63, 80 и 100 соответствуют 6,3, 8 и 10 МПа.

    Типоразмеры труб

    Так же, как и изделия из любого другого материала, диаметры ПНД труб регулируются международным стандартом ISO 161-1.1996 «Трубы из термопластов. Номинальные давления. Метрическая серия».

    В соответствии с ним нормируется наружный диаметр трубы, и варьируется он в пределах от 10 до 1200 мм. Однако, помимо такого параметра, как диаметр труба ПНД еще имеет определенную толщину стенки.

    Трубы с одинаковым диаметром и разной толщиной стенки

    Коэффициент SDR

    Толщина стенки и диаметры ПНД трубы выбираются производителем не произвольно, а при помощи специальной системы коэффициентов – SDR (Standard Dimension Ratio). Она определяет допустимые соотношения этих параметров и выглядит следующим образом:

    Значения SDR в соответствии со стандартом

    Важная информация!

    Следует понимать, что один и тот же диаметр ПНД труб может иметь разный SDR, а значит – и разную толщину стенки.

    Большее значение SDR означает более тонкую стенку, и наоборот. Чем толще стенка, тем выше давление, которое в состоянии выдержать труба.

    Однако утолщение материала возможно только за счет уменьшение внутреннего диаметра, что, соответственно, приводит к меньшему объему пропускаемой жидкости/газа в единицу времени

    Большое значение, когда подбираются нужные диаметры труб ПНД и подходящая толщина стенки, имеет способ прокладки линии. Ведь от значения SDR будет зависеть не только допустимое внутреннее давление, но и кольцевая прочность.

    И если при открытой прокладке это некритично, то при укладке в землю труба должна выдерживать еще и давление грунта, либо потребуется защита ее от этого давления. Соответственно, если не использовать предохранительные короба и т.п., должна иметь труба ПНД диаметры большего размера (чтобы обеспечить достаточный внутренний проход) и более толстые стенки.

    Наружный диаметр и толщина стенки

    Важная информация!

    Чем больший имеет труба ПНД диаметр, и чем большая нагрузка на нее планируется – тем больше следует внимания уделять правильному выбору подходящего SDR. При слишком малом значении потребитель будет недополучать плановый объем жидкости, при слишком большом – тонкая стенка может не выдержать внутреннего или внешнего давления.

    Также, учитывая, что с ростом диаметра и толщины материала растет и вес ПНД трубы, который производитель обязательно указывает в документации,  это следует учитывать при расчете опорных поверхностей и конструкций

    Эксплуатационные свойства

    То, какие имеет ПНД труба характеристики, определяется, в первую очередь, специфическими свойствами полиэтилена, из которого она изготовлена. Благодаря сравнительной мягкости материала это, прежде всего – гибкость, текучесть и температурной расширение под воздействием тепла.

    Это ограничивает применение ПЭ-труб в одних областях, зато позволяет эффективно использовать в других. Например, имеет труба ПНД характеристики, связанные с высокой пластичностью, что позволяет использовать ее при прокладке нагруженных участков трубопроводов: под дорогами, переездами, автостоянками и т.п.

    Наилучшими сферами применения для ПНД-труб являются:

    • Наружный водопровод
    • Внутренний водопровод
    • Внутренняя канализация
    • Наружная напорная и безнапорная канализация
    • Газоснабжение

    Важная информация!

    Обычный полиэтилен, особенно марки 63, имеет микропористую структуру, которая допускает подсос воздуха в напорную систему водоснабжения.

    Это вызывает вибрацию трубы и создает в системе довольно сильные и неприятные шумы.

    Такие уж имеет ПНД труба характеристики. Для предотвращения этих явлений в трубопровод вставляются различные воздухоуловители, отсекатели и прочие устройства этого типа.

    Данного недостатка лишены трубы из сшитого полиэтилена, но стоят они гораздо дороже.

    Гораздо ограниченнее применение труб ПНД для целей горячего водоснабжения и отопления.

    Поскольку под воздействием высокой температуры ПНД труба размеры меняет довольно значительно, в этих системах для предотвращения негативных последствий приходится идти на определенные ухищрения:

    • Установка на «скользящих» креплениях при открытой прокладке
    • Добавление в сырье специальных присадок, снижающих коэффициент линейного удлинения
    • Устройство компенсационных петель, которые принимают лишнюю длину на себя

    Зато за счет низкой теплопроводности ПЭ-труба обеспечивает минимальные термальные потери при транспортировке. Стояки отопления по вышеуказанным причинам если и устраивают, то в подавляющем большинстве случаев – из полиэтиленовых труб с низким линейным удлинением.

    В отношении низких температур та же высокая пластичность трубы играет скорее положительную роль. Такие изделия сравнительно легко и без ущерба для целостности переносят внутреннее замерзание воды, расширяясь, а после размораживания – принимая исходный размер.

    Однако это не значит, что для внешних трубопроводов их можно укладывать открытым способом, без утепления и учета глубины промерзания. Заранее трудно определить, сколько таких циклов труба в состоянии выдержать (ПНД труба технические характеристики в этом отношении не нормирует), да и ледяная пробка отложит до момента оттаивания пользование услугами водопровода и канализации.

    В целом же, если знать сильные и слабые стороны труб ПНД – на их основе можно создавать эффективные системы для транспортировки жидкостей и газов, в том числе – агрессивных и высокотемпературных.




    o-trubah.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
