Что такое трехходовой клапан: Трехходовой клапан

Содержание

назначение и виды клапанов, как подключить клапан к системе отопления

Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье.

Содержание:

  1. Назначение и виды клапанов
  2. Принцип работы
  3. Как подключить клапан к системе отопления
  4. Типы приводов

Назначение и виды клапанов

По принципу действия трехходовые термостатические клапаны делятся:

  1. Переключающие.
  2. Разделительные.
  3. Смесительные.

Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают. Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы. На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов.

При помощи разделения или смешивания потоков можно добиться необходимой температуры носителя тепла. А переключение применяют в двухконтурных газовых котлах. Необходим клапан для того чтобы подогретую воду по очереди направлять в разные теплообменники.

Принцип работы

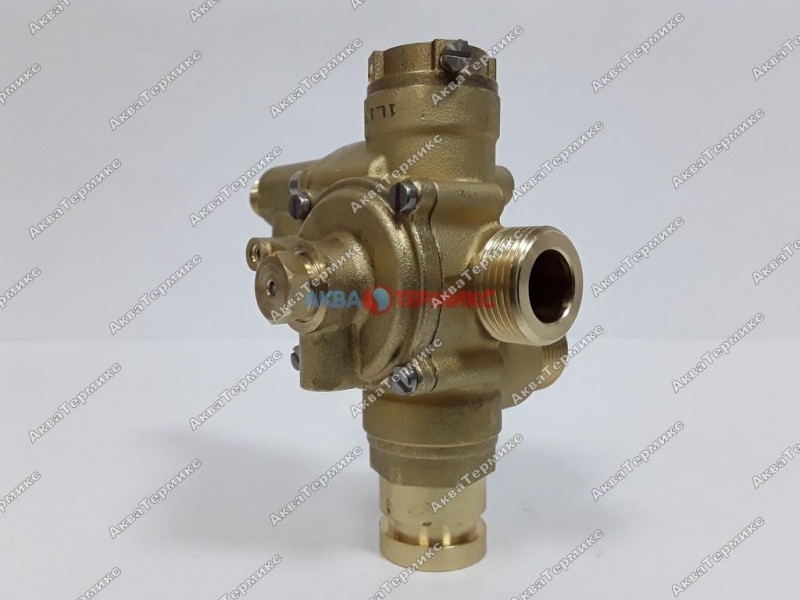

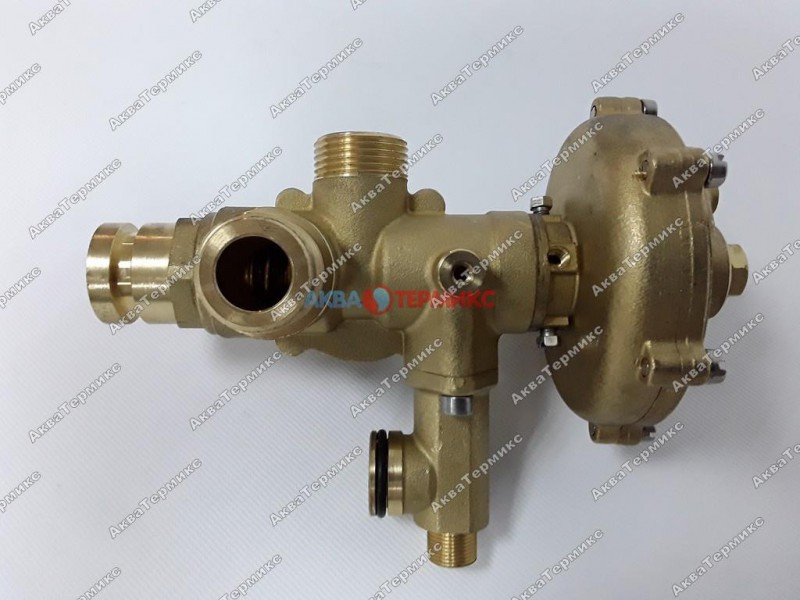

Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении. Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка.

Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается.

Как подключить клапан к системе отопления

После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях:

  • В системе « теплый пол». Так как в контурах теплоноситель должен иметь температуру не более 45°. Контролировать температуру сможет трехходовой термостатический клапан;
  • Клапан часто применяют, чтобы защитить твердотопливный котел от конденсата. А также случается температурный шок из-за внезапных отключений электричества.
  • Для того чтобы в разных местах отопительной системы поддерживалась требуемая температура носителя тепла применяют трехходовой термостатический клапан.

В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур.

Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы.

Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°. Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры.

В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан.

Типы приводов

Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов:

  1. Термостатическая головка может управлять краном вместо обычного привода. Она имеет чувствительный элемент, который реагирует на температуру воздуха. Для того чтобы она начала реагировать на температуру воды клапан дополнительно снабжают выносным датчиком температуры. Его помещают в трубопровод, где протекает теплоноситель, и соединяется с приводом капиллярной трубкой. Такой способ считается точным.
  2. Самый простой привод за счет расширения жидкой среды чувствительной к переменам температуры, которая размещена в нем, нажимает на шток. Бытовые клапаны небольшого диаметра обычно оснащены таким типом привода. Такие клапаны можно с легкостью снять и установить другое устройство.
  3. Данный способ является самым популярным и самым точным. Электропривод, который управляется контроллером, также может воздействовать на шток. Преобразователи температуры постоянно измеряют температуру носителя тепла и при повышении сразу сигнализируют контролеру. А от него полностью зависит работа термостатического клапана.
  4. Есть и более простой вид изделия. Он называется трехходовой смесительный клапан с сервоприводом. Он является упрощенным видом предыдущего способа. Но в данном способе отсутствует контролер. В таком случае краном управляет привод, при этом получая сигналы от температурного датчика. Обычно такой вид используется в комплекте с кранами, которые имеют секторный или шаровой распределительный элемент.

Читайте также:

Смесительный клапан трехходовой, как применяется

Смесительный клапан смешивает потоки с разными температурами, позволяет на выходе получить нужную температуру. Важность устройства большая. Именно смесительные клапана  поддерживают требуемую  температуру теплоносителя — и для всего дома, и для теплого пола и возможно в какой то точке или  контуре при необходимости.

Трехходовой смесительный клапан с сервоприводом



Трехходовой клапан может смешивать или разделять потоки

Трехходовые клапана принципиально различаются по внутреннему устройству и действию. Одна разновидность может смешивать два сходящихся потока, другая, наоборот, — разделять.

Специалист рекомендует: на корпусе клапана нанесены стрелки указывающие направление движения жидкости. Необходимо внимательно отнестись к выбору и представлять, что предстоит делать клапану в схеме — разделять или смешивать.

Путаница возникает потому, что оба устройства позволяют добиться одинакового результата. Выбор лишь в месте установки. Например, установленный на подаче распределительный клапан, будет часть потока сбрасывать на обратку. Наоборот — на обратке смесительное устройство примет такую же часть потока с подачи. В обоих случаях устройства создадут одинаковую температуру. Но если пользователь перепутает места установки (названия клапанов) — то ничего не создастся.

Также имеется еще другое похожее оборудование, которое не является смесительным, а просто переключающим —  трехходовые  шаровые клапаны поворотного действия, которое здесь не рассматривается.



Особенности работы двухховодого клапана

Подобный результат в отдельных гидравлических схемах может дать и применение двухходового регулировочного клапана. Принцип заключается в том, что это  устройство регулирует количество проходящего теплоносителя (расход жидкости) только в одной ветви смесительного узла. Например, устанавливается на байпасе и регулирует расход через него по температуре на обратке, что возможно при стабильной разности давлений между подачей и обраткой, которая обычно создается отдельным насосом для данного узла. Двухходовые клапана дешевле, поэтому их установка по возможности целесообразней.



Как смесительный клапан работает в паре с термоголовкой

Термоголовка умеет при изменении температуры вдвигать или выдвигать шток. Установленная на трехходовой клапан, она будет регулировать его положение, в зависимости от температуры. Если речь идет об измерении температуры теплоносителя, то применяются термоголовки с выносной термоколбой (датчиком температуры), которая устанавливается на трубе в том месте, где должны выполняться измерения.

Управляясь колбой, термоголовка будет изменять положение клапана таким образом, чтобы была достигнута заданная температура, — настройка выполняется поворотной ручкой на устройстве. Далее на практических примерах рассмотрим принцип действия трехходового клапана с термголовкой.



Регулировка температуры теплого пола с помощью смесительного клапана

На приведенной схеме имеется двухходовой регулировочный клапан, которым изменяется температура в системе теплых полов, со своим насосом. Производители подобного оборудования предлагают сразу готовые решения — насосно-смесительные узлы, которые умеют создавать на выходе +30 — +55 градусов при стабильном давлении для работы теплого пола , когда на входе от котла — +60 — +80 град.



Стабилизация работы и защита твердотопливного котла

Для всех котлов желателен режим работы, при котором температура в обратке не ниже +60 град, тогда теплообменник окажется теплее чем точка росы и на нем не будет образовываться влага. Особенно важно это для твердотопливных котлов, работающих на инерционную систему отопления частного дома, когда в газах много разных веществ в результате смешения которых с водой образовываются кислоты, смолы, засоряющие и разрушающие котел. Трехходовой клапан с термоголовкой спасает положение и поддерживает на обратке нужную температуру.



Установка стабильной температуры для всего дома

Если в системе отопления присутствует теплоаккумулятор — буферная емкость, то тогда, не зависимо от работы твердотопливного котла, можно поддерживать на подаче в дом условно- стабильную  температуру, например +70 град С. Регулировка может осуществляться и автоматизированной системой с термостатом (измерителем комнатной температуры), который управляет сервоприводом. Система может быть с плавной регулировкой напряжения — регулировка клапана будет в зависимости от напряжения, что предпочтительнее, когда речь идет о регулировке температуры всего дома,  по сравнению с дешевыми вариантами сервопривод-термостат по типу «включил-выключил».



Какой смесительный клапан выбрать

Выбор смесительного клапана осуществляется в комплекте с другим оборудованием, в точности с требованиями проекта.  Исходными данными для выбора клапана, как минимум являются диаметры подключения, способ управления (выдвижной-поворотный), тип устройства (смесительный — распределительный), расход, температура… и др.





Трехходовой клапан - Энциклопедия отопления

Трехходовой клапан используется в модулях отопления, водоснабжения и тёплый пол для смешивания теплоносителя. Смесительные только соединяют потоки, термостатические делают это в определённом температурном режиме. Как устроен трехходовой клапан, на какие особенности следует обратить внимание при покупке, читайте в очередной статье Энциклопедии отопления.



Особенности конструкции



Трехходовой клапан представляет собой сборно-разборный тройник с отводами. По бокам впускающие входы для холодной и горячей воды, внизу выход для смиксованного потока. Такая схема применяется при проектировании смесительных клапанов.





Смесительные и разделительные клапаны



Разделительные имеют схожее устройство, за исключением отводов. Принимающий патрубок будет всего один, под ним располагаются выпускающие отверстия. Теплоноситель попадает сначала в верхний отсек, затем разводится по контурам. Данная система применяется в горячем водоснабжении, кондиционировании, в частности воздухонагревателях.



Смесительный клапан





Разделительный клапан



Внешне практически не отличаются. Достаточно повнимательнее рассмотреть чертежи, чтобы понять, разница есть, причем весьма существенная. Смеситель укомплектован штоком с одним шаровым клапаном. Именно он закрывает проход. Разделительные имеют два клапана, располагаются в патрубках. Работают попеременно. Когда первый блокирует проход, второй наоборот открывается, пуская рабочую жидкость в другой проход.



Виды трёхходовых клапанов



Трехходовой клапан выпускают в различных модификациях, отсюда и такое количество классификаций. Мы рассмотрим самые популярные. Первая основывается на управлении. Клапаны делают ручными или автоматическими. Стандартный вариант, конечно, ручной. Внешне напоминает обычные шаровой кран, только с тремя отводами. Поворотную ручку заменяет вращающаяся рукоятка.







Смесительные клапаны легко преобразовывают в электрические, при условии совместимости с приводами. В результате получается своеобразный моторчик, который вращается с заданной скоростью, на выходе образуется поток с фиксированной температурой, что является оптимальным решением в многоконтурном отоплении.





VRG 131 с сервоприводом



В такой системе важно правильно распределить теплоноситель по потребителям. К примеру, в детской комнате надо повысить температуру, а в гостевой убавить. Сделать это с минимальными потерями, не нарушив общих настроек, можно с помощью термостатического клапана, совмещённого с сервоприводом, который также подходит для системы тёплый пол.








Читаем и расшифровываем маркировку



Производители запорной арматуры очень любят составлять мудреные названия с множеством цифр и буквенных обозначений. Чтобы не рассуждать пространно, возьмём конкретный пример.





Термостатический клапан ESBE VTA 321 DN 20 20-43C, kvs 1,6



Эсби известен своей педантичностью и фанатичностью в хорошем смысле. Инженеры компании проектируют одни из самых надёжных клапанов. Звание завоёвано упорным трудом и детальной проработкой всех элементов.



VTA занимает нишу термостатических клапанов, применяются в ГВС и холодном водоснабжении. Это современные и безопасные устройства. Последнюю характеристику обеспечивает функция против ошпаривания, поэтому вта успешно применяется в отоплении.



Серия 300, именно к ней относится 321 моделька, соответствует разнице температур плюс-минус 2 градуса. Максимальная температура теплоносителя не должна превышать 95 градусов. 521 модификация, побратимая 300, менее точная и более гарабаритная. Стабильность 4 градуса, предельная температура до 100 градусов. Длина 60 миллиметров против 46.



DN 20 это условный проход, равен 3/4 дюймам и далее до 2. Типоразмеры зависят от диаметра трубы и соединений. Например, балансировочные коллекторы и гидрострелки, к которым подключается клапан, имеют типовую резьбу. К ней подбираются подводки и запорная арматура.



KVS характеризует пропускную способность, сколько кубов теплоносителя может пройти через клапан за час, при условии, что он в открытом состоянии. Чем больше, тем эффективнее работает система.



Данные о температуре показывают диапазон настройки. VTA 321 рассчитаны на режим от 20 до 43 градусов.



Материал. Как правило, используется латунь. Термостойкий сплав отлично показал себя в испытаниях на износостойкость. Ржавчины не боится, как и резкой смены условий. Специальная обработка укрепляет металл, усиливает сопротивляемость внешним факторам.



Найди свой клапан



Купить  трехходовой качественный клапан просто, если знать где и у кого. Обращайтесь в профильные компании. Это фирмы, специализирующиеся на тепловом или сантехническом оборудовании. У нас клапаны приобретают для модулей котельных и теплого пола.



Вы можете заказать любую модель из каталога. Наш специалист уточнит наличие и сроки поставки. Главное, удостовериться, что именно этот клапан нужен вашему котлу, а точнее смесительной группе. Для начала просмотрите в проектных документах схему обвязки, узнайте, сколько теплоносителя "съедает" система. Также можно воспользоваться формулой расчёта.





Температуру на обратной линии можно посмотреть в паспорте котла. Средний показатель 45-50 градусов, поэтому к ним предпочтительнее заказывать клапаны с диапазоном регулировки 35-60 С.



Перед установкой проверяем клапан. Задаём минимальную температуру и заливаем в патрубок горячую воду. Исправный клапан перекроет поток. Смонтированный смеситель также можно протестировать. Сравните температуру на термостате с актуальной на обратке, значения должны быть одинаковыми.







Обязательно осмотрите клапан. Корпус цельный, без вмятин, царапин и прочих повреждений. Разборные элементы прочно зафиксированы. Изделие упаковано в фирменную коробку, внутри инструкция. Если всё перечисленное верно, поздравляем, вы купили действительно качественный клапан.

Трехходовые регулирующие клапаны Herz для систем отопления

Главная / Каталог товаров / Herz / Отопление / Терморегулирование / Клапаны трехходовые

Трехходовой регулирующий клапан специально создан для объединения двух различных потоков в один общий или переключения между ними. В системе водоснабжения такая арматура применяется, чтобы смешивать горячую и холодную воду. Трехходовой клапан для отопления используется с целью получения отдельного смесительного узла с постоянно стабильной заданной температурой циркуляции.

По конкретным функциям, выполняемым этим видом арматуры, можно выделить:

  • трехходовой смесительный клапан. Он служит для создания потока с постоянной температурой и работает по следующему принципу. Из входных труб 1 и 2 поступает рабочая среда различных тепловых режимов, а клапан регулирует степень ее проходимости. В результате смешения получается новый поток уже заданной температуры. Такой клапан используется, например, для напольного отопления.
  • трехходовой термостатический клапан. Он содержит в себе термостат, который реагирует на тепловые изменения и просто перекрывает один входной поток на время охлаждения определенного участка системы, при этом не оказывается никакого воздействия на второй вход и выход рабочей среды.
  • трехходовой разделительный клапан. Его главная особенность состоит в возможности переключения потоков как между генераторами (например, водонагревателем и солнечной батареей), так и между потребителями тепла (например, контуром ГВС и отопительным контуром).

Клапан трехходовой фланцевый соединяется с трубами и арматурой с помощью специальных колец с отверстиями (фланцев). Кроме подобного способа для подключения арматуры есть еще муфтовый и приварочный. Иногда могут быть использованы сразу несколько типов на одном клапане.

Цена на трехходовой клапан с электроприводом выше, чем на модели без него. Он удобен тем, что регулирование осуществляется в автоматическом режиме, но главное – именно такая установка позволяет существенно повысить производительность всей системы. Если вы хотите купить трехходовый клапан, необходимо знать область его будущего применения и предполагаемые технические нагрузки. Наши консультанты помогут с подбором любой арматуры для ваших инженерных систем.

Showing 1–12 of 15 results

Сортировка по умолчаниюПо популярностиПо новизнеПо цене: по возрастаниюПо цене: по убыванию

Трёхходовой клапан

Это основной элемент смесительного узла. Трёхходовой – так как имеет три канала для протока жидкости (теплоносителя). Его главная задача – обеспечить требуемую теплопроизводительность калорифера для поддержания заданных значений и диапазонов температур: приточного воздуха и обратной воды.

От теплового пункта к вентустановке подаётся теплоноситель определенной температуры, в зависимости от температуры на улице. Если подавать её без изменений в калорифер, мы получим максимальную его производительность и максимальный расход теплоносителя. Обычно работать в максимальных режимах не требуется. Да и расход теплоносителя на каждую установку ограничивается возможностями теплового пункта.

Как регулировать. Можно, конечно, регулировать количественно, перекрывая подачу простым, так называемым, двухходовым клапаном. Однако, в таком случае, есть сложности с регулированием, да и само применение двухходового клапана возможно только до определенной мощности калорифера. Удобнее регулировать трёхходовым. В этом случае на калорифер подаётся постоянное количество теплоносителя, температуру которого мы меняем так, как нам нужно. Управление температурой подаваемого теплоносителя происходит путём подмешивания обратной, охлаждённой, воды в прямую. Как мы регулируем температуру воды из домашнего крана, если у вас центральная подача, а не газовая колонка – включаем горячую и холодную, смешивая их в некой пропорции, обеспечивая комфортную температуру. Так и трёхходовой, только в нём два крана объединены в один сразу, нет двух вентилей на каждом канале подачи, а есть одно запорное устройство хитрой формы, которое обеспечивает требуемое смешивание.

Клапаны могут быть седельные и шаровые (чаще именуются поворотными, однако в тексте далее будет только наименование "шаровый"). Отличаются конструкцией. Отличаются сильно. Седельные имеют преимущество, так как со временем шаровый кран получает износ, внутренние зазоры увеличиваются, и он начинает пропускать воду даже в закрытом состоянии. Эта протечка, конечно, позволяет эксплуатировать установку дальше, но снижает качество регулирования. Седельные в этом плане имеют большую надежность и лучшее качество регулирования.

Ниже посмотрим шаровый трёхходовой клапан на примере клапана 3D40-31M1.

Рисунок 1 – Клапан 3D40-31M1, вид сверху.



Рисунок 2 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 2, канал 3 закрыт, вид со стороны канала 1.



Рисунок 3 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 2, канал 3 закрыт, вид со стороны закрытого канала 3.



Рисунок 4 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 3, канал 2 закрыт, вид со стороны открытого канала 1.



Рисунок 5 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 3, канал 2 закрыт, вид со стороны закрытого канала 2.



Рисунок 6 – Клапан 3D40-31M1, открыт проток из канала 1 в канал 3, канал 2 закрыт, вид со стороны открытого канала 3.



Рисунок 7 – Клапан 3D40-31M1, вид со снятой регулировочной ручкой.



Рисунок 8 – Продолжаем разбирать клапан.



Рисунок 9 – Клапан 3D40-31M1 в разборе.

Обратите внимание на управляющий элемент. Вал, к которому крепится привод, или рукоятка для вращения, имеет срез. По этому срезу удобно определить, в каком положении сейчас клапан. Канал, который напротив этого среза в настоящий момент закрыт. Это важно при установке клапана, чтобы автоматика работала верно. Когда устанавливаете привод на клапан, проверьте, в каком он сейчас положении. Устанавливая привод, проверьте, что его состояние соответствует состоянию клапана, например:

  • управление приводом – 0-10В;
  • в выключенном состоянии на приводе естественным образом 0В;
  • клапан при 0В на приводе должен пускать весь теплоноситель через «малый круг», как показано на рисунке 10.

Рисунок 10 – Клапан закрыт, теплоноситель идёт (циркулирует) по малому кругу.

На рисунке 10 показана крайняя ситуация, когда догрев воздуха не требуется, воздух, который поступает с улицы, соответствует заданным параметрам температуры. Теплоноситель идёт по малому кругу, то есть перекрыт канал для выхода обратной воды в магистраль, соответственно не может поступить и прямая вода. Какой то подмес за счёт неплотностей будет, как и поступление тепла от прямой воды за счёт диффузии и пр., но это не сильно значительно. Хотя, со временем шаровые клапаны начинают пропускать воду, из-за износа он может не обеспечивать полноценного перекрытия канала 1 и получается, что прямая вода всё-равно будет замещать просачивающуюся через неплотности в клапане обратную.

Для показанного на рисунке 10 случая привод должен находится в крайнем, минимальном положении.

Далее надо проверить, что привод будет вращаться в нужном направлении. В нашем случае, чтобы калорифер начал отдавать тепло воздуху, надо, чтобы через него шла нагретая вода. Возьмём опять крайнюю ситуацию, когда через калорифер идёт максимально возможное количество теплоносителя. Для этого требуется перекрыть канал 3 и открыть каналы 1 и 2, как показано на рисунке 11.

Рисунок 11 – Клапан открыт, теплоноситель идёт (циркулирует) по большому кругу.

Показанный на рисунке 11 случай соответствует максимальному сигналу на приводе клапана, то есть 10В. А также мы видим, что привод должен вращаться против часовой. Обычно привод для трёхходового шарового клапана имеет ход как раз 90o.

Показанные случаи – крайние, чаще привод имеет какое-то среднее положение, когда ни один из каналов не закрыт полностью, обеспечивая требуемое смешивание прямой и обратной воды. Крайние же случаи удобны для правильной установки клапана и привода. И, естественно, не забываем смотреть и читать прилагаемые к оборудованию инструкции.

Рисунок 12 – Выдержки из инструкции к клапану.

Как видим из рисунка 12, в инструкции к клапану есть много полезной информации: как правильно устанавливать привод, как работает клапан, чем можно регулировать, кроме электромеханического привода и пр.

Трёхходовой кран для систем отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый - принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия  различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления.

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Руководство по выбору трехходовых шаровых кранов


ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Концевые соединения: Латунь с никелевым покрытием (смачиваемый)
Поршень: Chem. Латунь с никелевым покрытием (смачиваемая)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: 3/8 дюйма до 2 дюймов
Tri-Clamp: 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или Viton
Седла: PTFE

Подключения

NPT: от 1/2 "до 4"
Клейкое гнездо: 1/2 "до 4"

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов
Сварка с враструб: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 4 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 "до 4"
Сварка внахлест: 1/2 "до 4"

XLB серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: PTFE, TFM или 50/50
Седла: PTFE, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: 1/2 дюйма до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / Viton

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Кузов: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: от 1/2 "до 2"
Клейкое гнездо: 1/2 "до 2"

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Сиденья: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 до 12 дюймов
С проушиной: от 2 1/2 до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушиной: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: от 2 до 12 дюймов
С проушинами: от 2 до 24 дюймов

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием из PFA
Седла: Витон

Подключения

Межфланцевый: 2–24 дюйма
С выступом: 2–24 дюйма

061 серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Заглушка: Ковкий чугун с покрытием PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка: SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, нержавеющая сталь или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба с внутренней резьбой): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 "
ISO: 1/4"

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
NPT: от 1/2 до 4 дюймов
Сварка внахлест: от 1/2 до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 "до 4"
Сварка внахлест: 1/2 "до 4"

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
NPT: от 1/2 до 4 дюймов
Сварка внахлест: от 1/2 до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: от до 59000 дюймов / фунт.

O серии

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: от до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: от до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O серии

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 Серия

Материалы

Корпус: Алюминий с эпоксидно-порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Улавливатель серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердых тел: . 01 микрон
Вода: Удаление 100%

01N серии

Материалы

Корпус: Нейлон

Подключения

NPT: 1 "

01A Серия

Материалы

Кузов: Алюминий

Подключения

NPT: 1 "

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

Серия WM-PT

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (папа): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (папа): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 "

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 1 дюйма
Фланец: 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 "до 1 1/2"

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 - 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

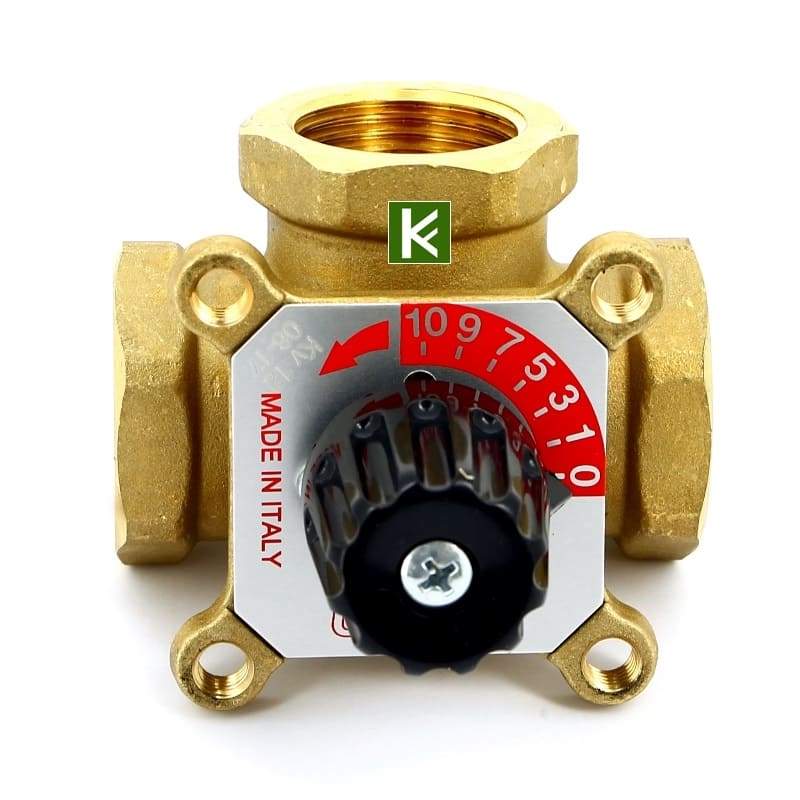

Как работает трехходовой шаровой кран?

Многопортовые шаровые краны

, такие как 3-ходовой шаровой кран, предоставляют множество решений для приложений управления технологическими процессами. Эти клапаны предлагают большую гибкость, когда приложение имеет дело с более чем одной средой.Однако многопортовые клапаны могут немного сбить с толку тех, кто не использовал их раньше. Прежде чем вы узнаете о трехходовом шаровом кране, убедитесь, что вы знаете, что такое обычный шаровой кран.

Эта статья расскажет вам, что такое 3-ходовые шаровые краны и каков их рабочий механизм. Мы также обсудим различные типы трехходовых шаровых кранов, а также области применения каждого типа.

Что такое трехходовой шаровой кран?

Поставщики шаровых кранов должны предлагать конструкции шаровых кранов, которые могут обрабатывать несколько процессов без необходимости установки более одного клапана. Поэтому были разработаны многопортовые шаровые краны.

Трехходовой клапан имеет три отверстия, которые могут одновременно выполнять функции входа и выхода. Основным преимуществом этого клапана является его экономическая ценность, поскольку он может действовать как регулирующий, так и запорный клапан.

Преимущества 3-ходового шарового крана

Монтаж трубопровода играет важную роль в регулировании потока с использованием этого типа клапана. Кроме того, конструкция клапана также определяет характер потока. При этом существует два вида: Y-образный и L-образный.

№1. Может полностью перекрыть клапан.

№2. Может смешивать два типа носителей.

№ 3. Может отклонить поток средств массовой информации в другом направлении.

№4. Он может разделить поток медиа на два отдельных направления.

№ 5. Он может блокировать поток одного носителя и разрешать потоку другого носителя в том же направлении.

Типы трехходовых клапанов

Трехходовые шаровые краны могут иметь L-образную или Т-образную конфигурацию.Хотя работа остается прежней, конфигурация мяча у этих двух совершенно разная.

L-образный

Шаровой клапан L-образного профиля характеризуется отверстием, расположенным посередине, помимо двух отверстий, расположенных на противоположных концах.

Т-образный профиль

Т-образный тип иногда называют смесителем или 180-градусным шаровым краном.

Рабочий механизм трехходового шарового крана

Поскольку существует два типа трехходовых шаровых кранов, в этом разделе подробно рассматривается каждый из механизмов.Они немного отличаются от обычного механизма шарового крана. L-образный тип или переключающий клапан позволяет изменять поток от одного порта к другому посредством поворота ручки или привода на 90 градусов.

Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.

Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток мультимедиа, как это видно на изображении выше.Поворот на 270 по-прежнему блокирует поток средств массовой информации. Однако совершение полного оборота на 360 позволяет клапану вернуться в исходное положение.

В некотором смысле два из трех портов открываются одновременно. Это позволяет клапану иметь два положения закрытия с тремя вариантами расхода.

Т-образный профиль называется смесительным клапаном, потому что среда из двух входных потоков может быть объединена внутри клапана. Затем он переходит на другой конец. В некотором смысле все три порта могут быть открыты одновременно.

Шаровой кран с Т-образным профилем может также действовать как дивертер, поэтому он может работать так же, как и L-образный.Все это делается поворотом ручки на четверть оборота. Т-образный профиль не может обеспечить герметичное перекрытие, но он может ограничить поток двумя портами или позволить проход ко всем трем портам.

В качестве смесителя шаровой кран с Т-образным профилем может разделять среду для выхода из 2 противоположных направлений. Конструкция позволяет Т-образной схеме разделять поток или просто допускать прямую схему потока, как и двухходовой шаровой клапан.

Для вертикально расположенного шарового крана с Т-образным профилем общий порт всегда открыт.Единственный способ отклонить поток - повернуть его на четверть оборота. Поворот на 180 не изменит поток СМИ.

Имеются фиксирующие ручки, поэтому клапаны могут перемещаться при повороте ручки; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это необходимо для компенсации количества портов. Кроме того, порт, который действует как общая точка входа, часто расположен в нижней части клапана.

Важность ручек

Вообще говоря, шаровые краны имеют упоры рукоятки, которые не позволяют шаровому крану превышать угол поворота на 90 градусов. Это особенно важно для трехходовых клапанов из-за большого количества отверстий в шаровом диске внутри клапана. Обеспечивая ограниченный заданный диапазон движения для рукояток, дает больший контроль над количеством носителей, которые должны быть отведены или объединены.

Чем он отличается от двухходового шарового крана

Двухходовой шаровой кран предназначен в первую очередь для запорных устройств. На обоих есть два отверстия, которые соединены с трубами. Этот клапан имеет одно прямое отверстие, через которое проходит среда.

С другой стороны, трехходовые шаровые краны имеют три соединения или отверстия. Этот клапан подходит для более сложных процессов управления, которые не могут быть выполнены в двухходовом варианте. В то время как двухходовые клапаны больше похожи на запорные, многопортовые шаровые клапаны, такие как трехходовые, обеспечивают управление потоком среды.

Резюме

Шаровые краны - одни из самых универсальных промышленных клапанов на рынке. Если вы хотите узнать больше об этих клапанах и о том, как они могут помочь вашему бизнесу, свяжитесь с XHVAL для получения более подробной информации.Или вы также можете найти великих производителей в этом полном руководстве производителей клапанов в Китае.

Трехходовые шаровые краны: большое отклонение

Опубликовано: DirectMaterial, 22.04.2019 11:04

Трехходовой шаровой кран Это вид спереди трехходового шарового крана.

Все любят хорошее развлечение. Для некоторых это хорошая книга. Для других это сочная романтическая комедия. Для промышленных материалов (вода, нефть, газ, растворители и т. Д.) Это, вероятно, трехходовой шаровой кран.

Трехходовые (3-ходовые) шаровые краны - это простейшее средство для изменения направления потока в водопроводе, трубопроводной арматуре и других промышленных применениях.Поворот ручки может изменить поток от одного порта к другому, открыть два порта для приема жидкости / газа, отправить содержимое двух труб в один или полностью остановить поток. См. Блок-схему внизу этой статьи.

В зависимости от области применения вам может потребоваться выбрать тип трехходового шарового крана. Существует двух типов трехходового шарового крана - L-Port и T-Port , названных по формам, выполненным в зависимости от направления потока. В L-Port (L-образный) шар имеет два отверстия, просверленных под углом 90 градусов и пересекающихся посередине.Т-образный порт (Т-образный) аналогичен, за исключением того, что одно из отверстий полностью просверлено через шар, образуя Т-образную форму с тремя отверстиями.

L-Port , который также называют «отводным клапаном», является наиболее часто используемой версией трехходового шарового клапана. В зависимости от расположения трубопровода поворот ручки на 90 градусов будет перенаправлять перекачиваемый материал с одной трубы на другую. Или в других приложениях вы можете переключаться с одного насоса на другой с общей розеткой. Чтобы использовать клапан L-Port в любом случае, вы должны использовать средний порт в качестве общего порта.

На шаровых клапанах DuraChoice индикаторы расхода врезаны в верхнюю часть штока для облегчения считывания.

С T-Port , который также можно назвать «смесителем» или «смесительным клапаном», вы обычно используете один из боковые порты как общий порт. Такое выравнивание позволило бы потоку проходить прямо через клапан, а также обеспечивать направление потока на 90 градусов при повороте ручки. Универсальность конструкции T-Port также позволяет одному источнику одновременно снабжать два отводящих трубопровода, если это требуется приложением.

Т-образный клапан называется «смесительным клапаном» , потому что с его помощью можно протолкнуть два вещества в одну трубу. В этом случае две входные трубы могут быть соединены с двумя боковыми портами, а средний порт будет общим портом для выхода.

Хотя L-порт полезен в большинстве приложений, вы должны учитывать схему трубопроводов вашего проекта. В некоторых случаях T-порт может быть лучшим вариантом, поскольку боковой порт считается общим портом. Эта конфигурация также имеет преимущество создания максимального потока, когда жидкость / газ прокачивается прямо через клапан, вместо того, чтобы поворачивать за угол, как это было бы при любом использовании L-порта.

Однако важно отметить, что не имеет положения «выключено» для клапана с Т-образным каналом , за исключением промежуточного положения между четырьмя положениями нормального направления. Это не рекомендуется, так как полное отключение не может быть гарантировано.

Что можно гарантировать, так это хорошую цену на DirectMaterial.com. Независимо от того, называете ли вы их L-образным, T-образным, L-образным или T-образным типом, смесительным клапаном или переключающим клапаном, мы предлагаем обе разновидности трехходовых шаровых кранов размером от 1/4 до 2 дюймов.Проверьте нас в любое время.

Это указывает на различные схемы потока, возможные для 3-ходовых шаровых кранов L-типа и T-типа

3-ходовые клапаны - экономия до 30%

Трехходовой клапан предназначен для управления направлением, регулированием потока жидкости или другого материала и того, в каком направлении он будет двигаться. Обычно трехходовой клапан с вращательным движением, обычно известный как «шаровой клапан», имеет три порта, обычно обозначенные буквами «A», «B» и «AB».«Эта конфигурация позволяет жидкости или другому материалу входить в клапан через одно отверстие и выходить через одно или оба из двух других отверстий. Из всех типов трехходовых клапанов шаровые клапаны довольно недороги и не требуют обслуживания.

Для чего нужны трехходовые клапаны?

Иногда называемые «смесительными» клапанами или многоходовыми клапанами, трехходовые клапаны, а также их области применения многочисленны. Они широко используются в любых приложениях, где необходимо или желательно отклонение и изменение направления потока.Они также могут использоваться для регулирования скорости и количества потока, а также давления потока. Некоторые трехходовые шаровые краны - например, с боковым вводом - могут фактически устранить необходимость в более чем одном клапане на линии благодаря их уникальной конструкции отвода и смешивания.

Различия в конструкции трехходовых клапанов

Клапаны

могут быть узкоспециализированными; каждое отдельное приложение потребует специфики при их изготовлении. Диапазон материалов, из которых они изготовлены, включает карбид вольфрама, нержавеющую сталь, латунь, карбид хрома и даже углерод.Они могут быть резьбовыми или фланцевыми (например, вышеупомянутый боковой входной клапан с болтовым креплением), могут использовать вентилируемый шар или могут иметь особый сварной шов, такой как стыковой шов или сварной шов с муфтой. Они могут быть сконструированы для работы с полным или ограниченным потоком. Общего назначения трехходовой клапан будет управляться вручную - используя запорный рычаг или маховик - в то время как более сложные клапаны могут включать в себя электрический или пневматический привод.

Важность качества и правильного определения

Если нет права на ошибку, вы должны очень внимательно указать свои потребности.И при этом вы предпочитаете разговаривать с поставщиком, который знает, о чем вы говорите, - кем-то, кто знает разницу между клапаном с резьбой и фланцем или разницу между клапаном из 3 частей и клапаном с 3 портами. . Вы не найдете этих знаний у наших конкурентов, которые пытаются продать что угодно. Вот почему вы можете положиться на наш магазин клапанов. Вы знаете, что более чем 50-летний опыт ValveMan.com в производстве клапанов гарантирует качество деталей и обслуживания в любое время.Мы знаем все о трехходовых клапанах. Это потому, что мы продаем только клапаны. Это просто то, что мы делаем, и делаем это лучше, чем кто-либо другой.

Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами

Часто инженер заменяет существующий вторичный насос в системе комбинацией двухходовых и трехходовых регулирующих клапанов. Как мы можем воспользоваться преимуществами высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте сделаем шаг назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе в R.Л. Деппманн. Минуты утра понедельника.

Работа трехходового клапана и ограничения

Трехходовые регулирующие клапаны могут быть переключающими или смешивающими, в зависимости от того, как они подключены и управляются. На приведенном ниже рисунке показана система трехходового переключающего клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике уменьшается, и поток направляется в байпас. Когда змеевик полностью заполнен, результирующая температура возврата в сеть равна температуре подачи.При запросе на полный обогрев или охлаждение температура возврата в систему равна расчетной температуре на выходе из змеевика. Между полной и нулевой нагрузкой температура обратной воды изменяется в зависимости от расхода, необходимого в змеевике.

Ниже приводится простой пример. Предположим, расчетная скорость потока в нагревательной спирали составляет 20 галлонов в минуту при подаче 180 ° F и обратной 140 ° F. Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F.Температура возвратной воды составляет 160 ° F, когда половина потока проходит через змеевик, а половина - в байпас. Использование трехходовых клапанов обычно означает, что скорость потока постоянна, а температура возврата меняется.

Когда владелец этой системы обращается к своему консультанту за идеями по энергосбережению, эта система с постоянным потоком кричит: «Выбери меня, Монти!» (Если вы не знаете, что это, спросите кого-нибудь с седыми волосами). Предполагая, что котел может справиться с пониженным потоком или без него, кажется, все, что нам нужно сделать, это закрыть перепускной клапан.Здесь мы можем столкнуться с ограничением трехходового клапана.

Трехходовые клапаны имеют ограничение на максимальное давление, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный). Они были разработаны для обхода или смешивания потоков, а не для плотного закрытия. В результате клапан будет протекать, когда он попытается полностью закрыть, обеспечивая нежелательный поток и теплопередачу. Гидравлические системы могут обеспечивать передачу большого количества тепла при более низких расходах. Если трехходовой клапан протекает, когда органы управления сообщают клапану о закрытии, может быть неудобная температура в помещении.Это могло произойти, если байпасный балансировочный клапан закрыт.

Применение циркуляционного насоса B & G Ecocirc

® -XL Smart ECM в трехходовых клапанных системах

В первично-вторичной системе расход источника отделен от конечного расхода общей трубой. Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли пониженный расход проблемы с котлом или охладителем. Ниже показана система, настроенная на постоянный расход.Было бы неразумно снижать скорость потока в этой системе без понимания влияния минимальной скорости потока через источник тепла или холода.

В качестве примечания, этот слайд вырезан с веб-сайта B&G E-Learning, где вы можете посещать онлайн-классы с викторинами за кредиты.

Когда температура повышается, мы знаем, что поток где-то обходится, и поэтому нам не нужен такой большой поток. В этом случае инженер может снизить скорость насоса в зависимости от температуры возврата.Это можно сделать с помощью привода и датчика температуры. В небольших системах также будет хорошо работать интеллектуальный циркуляционный насос ECM.

Здесь важно сделать одно предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ ТОЛЬКО В СЛУЧАЕ НЕБОЛЬШОГО РАЗНООБРАЗИЯ МЕЖДУ ТЕРМИНАЛЬНЫМИ БЛОКАМИ! Если один змеевик требует большого расхода, а другие нет, смешанная температура обратного потока снизит скорость насоса.У этой пониженной скорости может не хватить напора для обеспечения полного потока катушки, которая в нем нуждается. Я расскажу об этом позже, в «Минуту утра понедельника» Р.Л. Деппмана.

Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для меньших систем с меньшими потерями напора, и эти системы имеют тенденцию к меньшему разнообразию. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры поставляется в комплекте с насосом и подключается непосредственно к нему.Никакой внешней системы управления зданием не требуется. Если насос расположен на обратной линии, вам даже не понадобится внешний датчик, поскольку в насос встроен внутренний датчик.

Температура обратки изменится еще больше, если в системе будет выполнен сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика режим работы насоса можно изменить на дифференциальную температуру. Больше ничего не нужно. Настройка немного изменится.

Что произойдет, если используется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменный поток и переменную температуру обратного потока.Bell & Gossett позаботится о вас. Используя режим перепада давления в сочетании с режимом перепада температуры (ΔP-ΔT), инженер получает насос, который будет следовать линии управления напором насоса вместе с реакцией на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.

Электрические схемы и последовательность управления для интеллектуальных циркуляционных насосов ECM с трехходовыми клапанами

Электрическая схема такая же, как и в других приложениях.

Последовательность операций

Первичный насос нагрева / охлаждения

( вставьте тег ) должен быть включен вызовом нагрева / охлаждения ( активирует контакты пуска-останова 11-12 через удаленное реле ).Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен быть поставлен поставщиком насоса. Насос должен изменять скорость в зависимости от изменения температуры возвратной воды. В системах отопления без сброса насос должен снижать скорость при превышении расчетной температуры обратного потока и увеличивать скорость при снижении температуры. В системах отопления со сбросом температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур.В системах с охлажденной водой насос должен увеличивать скорость при превышении расчетной температуры возврата и снижать скорость при понижении температуры. Индикация неисправности будет отображаться на насосе и может включить аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документации.

На следующей неделе в журнале R. L. Deppmann Monday Morning Minutes будет рассмотрено использование интеллектуальных насосов ECM в более крупных системах рециркуляции воды для бытовых нужд.

** Всегда читайте полное руководство по установке и эксплуатации перед началом любых работ.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Трехходовые переключающие клапаны

Единственные системы, разработанные мной без переключающих клапанов, предназначены для самые простые дома, в которых нет септика или канализации, куда можно было бы отвести.

Трехходовые клапаны работают лучше, чем альтернативы (два шаровых клапаны, подвижные секции труб ...) в том смысле, что они с большей вероятностью будут использоваться должным образом и не так быстро засоряются.

Латунный шаровой кран с 3 ходовыми отверстиями и резьбой 1 дюйм для стиральных машин

Этот высококачественный латунный трехходовой клапан рекомендуется для систем прачечной, в частности,

.

От прачечной до пейзажа система. Внутренняя трубная резьба 1 дюйм. Примечание: в отличие от клапана ниже, входное отверстие может быть только ножкой тройника (часть, указывающая вниз на изображении справа), при этом вода отводится в обе стороны от участка.

$ 39 - Трехходовой переключающий клапан 1 "(латунь)

Установлен трехходовой клапан

Трехходовой переключающий клапан для водопровода 1,5 "или 2"

Эти трехходовые клапаны предназначены для сероводорода. стандарт.Помимо того, что они хорошо сделаны, имеют смазку на весь срок службы и гарантированно не протекают и не ломаются, у них есть огромное преимущество, что можно отвинтить лицевую панель и повернуть это сделать любой из трех портов «входом».

Лицевую панель также можно снять для очистки клапана. или поблизости засор.

Они служат долго. Мы предлагаем вам использовать "коннекторы без концентратора". если есть место, или приклейте их силиконовым герметиком, если его нет, чтобы их можно было использовать повторно, если вы хотите изменить геометрия вашей сантехники в будущем.

Клапаны могут управляться дистанционно и / или автоматически с моторный привод (мы не занимаемся этим, они довольно дорогие).

Клапан подходит для труб двух размеров; один внутри (1,5 дюйма) и один снаружи (2 дюйма) ступиц.

$ 59 - Трехходовой переключающий клапан 1,5-2 "(пластик)

Подробнее и инструкции


Почему эти клапаны превосходят шаровые клапаны в системах с серой водой

Клиент написал нам,

Заказчик: «Что мне не нравится в клапане, так это большая полость и неровности на краях, внутри которых может скапливаться мусор и приводить к засорению.Я думаю, что мне лучше использовать простой 2-дюймовый шаровой клапан (да, больше работы, чтобы соединить два клапана), который представляет собой стенку гладкого диаметра для потока. Я инженер-механик, я кое-что знаю о потоке. Я боишься рискнуть с твоим клапаном ".

Oasis: «Все мы так думали об этих клапанах. Однако эмпирические данные важнее теории, и в этом случае никто из нас никогда не видел засорения этих клапанов за двадцать лет полевого опыта. из Тусона, и я только что проверил месяц назад у парня, который поставил больше таких клапанов на наличие серой воды, чем кто-либо из нас в стране, и он никогда не видел засорения в этих клапанах.Для меня это не имеет смысла, но 20-летний опыт работы на местах противоречит тому, что я думаю, и все думают, что это произойдет. (Более того, если он засорится, вы можете отвинтить лицевую часть и очистить ее.)

Опыт работы с установками со сдвоенными шаровыми кранами оказался не столь удачным. Тупиковый участок имеет тенденцию забиваться пробкой из грязи, которую нелегко выбить при перемещении клапана. Это эксперимент, который повторяли много раз. Если кто-то решит пойти по этому пути, я предлагаю сделать его разборным и записать результаты после нескольких лет использования (для образования грязных пробок требуется время - большинство переключающих клапанов остаются в одном и том же положении на недели или месяцы. вовремя).Я не думаю, что кто-либо когда-либо оценивал это количественно. Существует клапан для бассейна, называемый клапаном Ortega, который является лучшим из обоих миров (плавный переключающий клапан), но он работает только в одной геометрии, и я не думаю, что когда-либо видел их в системе с серой водой, только на полка.

Отсутствие единственного отказа - это своего рода нервозность; это как единственная часть систем «серой воды», которую не забивает. Это заставляет меня задаться вопросом, может ли турбулентность действительно помогать мобилизовать материал, или какой-то другой явно доминирующий эффект 2-го порядка.«


Почему не стоит покупать пластиковые клапаны (или ничего, из ПВХ, если на то пошло)

Пластиковые переключающие клапаны, указанные выше, являются лучшим решением, доступным в настоящее время для отвода серой воды в трубах 1,5 или 2 дюйма. Однако они сделаны из ПВХ, плохого пластика.

Перед тем, как нажать кнопку «купить», убедитесь, что ваша система спроектирована так, чтобы использовать как можно меньше ресурсов при ее использовании и обслуживании, включая использование как можно меньшего количества пластика, как можно меньше плохого пластика и как можно меньше клапанов.

Типичная система использует не более трех из этих клапанов, один для кухонной мойки (да, это законно пока только в Аризоне, но правила будут применены в других местах, прежде чем дом рухнет), и один для остальных сантехники и латунный вентиль на дюйм от прачечной.

Почему мы предлагаем их, если они сделаны из плохого пластика? Что ж, они - наименьшее из зол во многих случаях, когда есть обычная сантехника (которая на Западе на самом деле изготовлена ​​из АБС-пластика, немного лучше, чем из ПВХ).

Можно сделать клапаны для серой воды из лучшего материала (и лучшей конструкции). Если у вас или кого-то из ваших знакомых есть завод по производству пластмасс, пожалуйста, свяжитесь с нами для разработки более совершенных клапанов. Как только появится более экологичный клапан, мы откажемся от него.

Также считайте, что вся идея отвода серой воды «в другое место» является подозрительной. Если он слишком токсичен, чтобы сажать его в саду, где именно его можно разместить? Более фундаментальное решение - не покупать ничего, что не может быть использовано в саду, а затем все это выкладывать в саду на постоянной основе; нет переключающих клапанов.

Чтобы добиться этого и избежать использования 90% пластика и всего ПВХ в системе, ознакомьтесь с нашей информацией о Radical Plumbing в статье «Создание оазиса с серой водой» (книга) .

Информация о пороках ПВХ

ПВХ: опасность для здоровья от производства при утилизации, Пауль Геттлих

Синий виниловый прицеп

См. Также:

Разделители потока (оборудование) Оборудование для разделения потоков серой воды в разветвленной дренажной системе серой воды

Создайте оазис с серой водой (книга) Глава о том, как сделать водопровод для сбора серой воды

Заглушки для подключения к будущей системе серной воды

От прачечной до ландшафта (также известная как улучшенная безбарабанная стиральная машина)

Прачечная до ландшафта (DVD) Инструктирует, как построить нашу простейшую и наиболее экономичную систему от начала до конца.
Централизованная информация о серых водах.

Ключевые слова: трехходовой клапан, трехходовой клапан, трехходовой клапан, 3-ходовой клапан, кран jandy, клапан подачи сена, клапан водного пути, клапан pentair, переключающий клапан, клапан переключения серой воды, серая вода, серая вода, серая вода, два дюйма, 2 дюйма, 1.5 "4717, 4715

• www.oasisdesign.net • Авторские права © Art Ludwig 19972018 • Политика использования содержимого •

3-ходовой электромагнитный клапан - Whole Latte Love

Если у вас бюджетная полуавтоматическая эспрессо-кофемашина, вы делаете рюмку и снимаете портафильтр, и вы можете заметить, что это похоже на то, как машина чихает грязную, мутную смесь кофе с водой и размалывает ее. Может быть, вы видели, как легко свежезаваренная, но сухая кофейная шайба выбивается из портафильтра на других машинах, и вам интересно, почему вы постоянно сталкиваетесь с фильтром.Независимо от того, что вы делаете и что пытаетесь, всегда получается мокрый неаккуратный беспорядок. Хотя это может быть связано с необходимостью чистить заварочную головку вашей машины, наиболее вероятная причина проблем вашей машины просто в том, что у нее нет трехходового соленоидного клапана.

История регулирующих клапанов заваривания

В большинстве базовых моделей кофемашин эспрессо используется метко названный «Групповой клапан», подпружиненный резиновый обратный клапан, который закрывает головку группы, которая принудительно открывается при включении насоса, в то время как более дорогие модели обычно используют регулирующий клапан.В коммерческих и эспрессо-машинах Prosumer производители часто используют заварочные головки E-61 для управления давлением заваривания. Поскольку эти заварочные группы часто могут стоить больше, чем когда-либо была бы эспрессо-машина начального уровня, производители нашли способы упаковать ту же функциональность в меньший гидроэлектрический соленоидный клапан. Хотя это звучит как техническая болтовня космической эры, этот тип варочного клапана использовался как в домашних, так и в коммерческих эспрессо-машинах уже более 40 лет. Они в основном входят в стандартную комплектацию домашних компьютеров более высокого класса, но почти никогда не встречаются в моделях начального уровня.

Механика трехходового электромагнитного клапана

В отличие от простого пассивного группового клапана, трехходовой электромагнитный клапан приводится в действие электрически, обычно посредством электромагнита, тянущего или толкающего металлический поршень вверх или вниз по трубе. Это позволяет клапану выборочно пропускать воду между двумя из трех его соединений, блокируя поток в третьем и выходящем из него. Чаще всего это приводит к следующим условиям:

  1. Позвольте воде течь между заварочной головкой и сливным отверстием, перекрывая выходное отверстие бойлера.
  2. Дайте воде течь между бойлером и заварочной головкой, закрыв сливное отверстие.

Когда кофемашины эспрессо, оснащенные трехходовым клапаном, находятся в режиме ожидания или без питания, этот клапан находится в первом состоянии; это позволяет воде, воздуху и воде свободно течь между заварочной головкой и поддоном для капель, сохраняя при этом воду в бойлере аккуратно. Это сохраняет головку заварки сухой.

При нажатии кнопки заваривания питание подается через электромагнит клапана, переводя его в рабочее состояние; Сливной порт закрывается поршнем клапана.Вообще говоря, насос также включается, чтобы нагнетать воду в бойлер, хотя некоторые производители добавили в этот процесс схему задержки, чтобы обеспечить возможность предварительной инфузии.

По окончании выстрела и выключении кнопки заваривания клапан возвращается в закрытое положение, снова закрывая бойлер и открывая сливное отверстие. Поскольку вода между бойлером и заварной головкой находится под под высоким давлением (примерно 10 бар или 145psi !), Она выстреливает из открывшегося теперь дренажного отверстия в поддон для сбора капель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
