Что такое трансформатор понижающий: Понижающие трансформаторы где и для чего применяются, особенности работы понижающих трансформаторов

Какой трансформатор называется повышающим а какой понижающим?

Существует много разных электрических  устройств. Рассмотрим одно из основных и распространенных дошедших до наших дней и не потерявшей своей актуальности – трансформатор. Это устройство служит для повышения или уменьшения напряжения в электрических цепях, частоты и числа фаз переменного электрического тока. По изменению напряжения тока они делятся на понижающие  и повышающие значение напряжения сети.

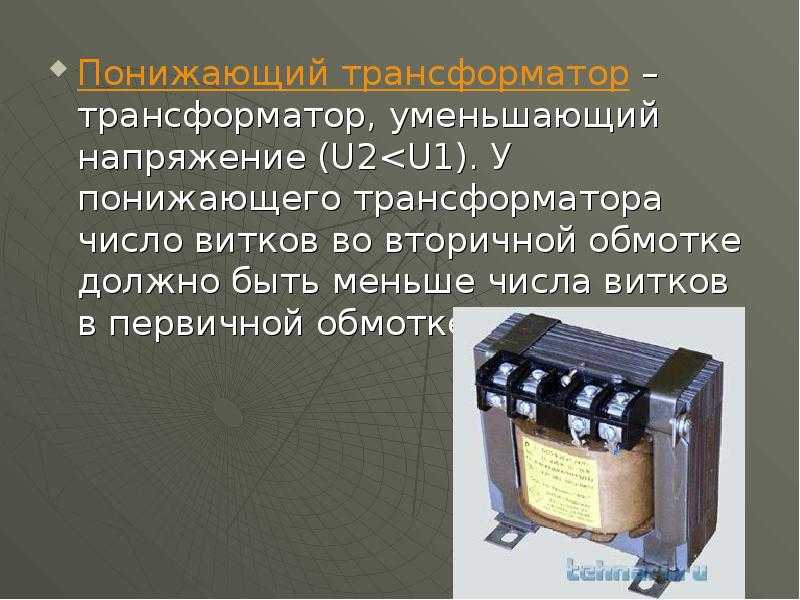

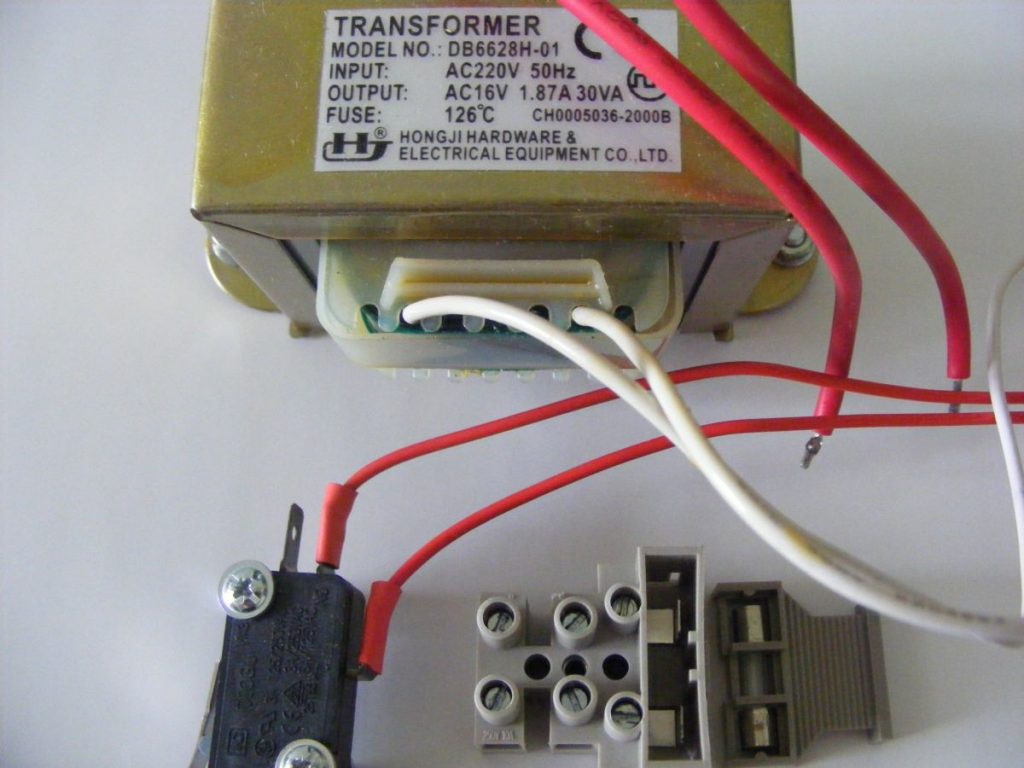

Понижающий  трансформатор уменьшает напряжение тока в электрической цепи. Технически — это реализуется за счет разности напряжений между первичной обмотки устройства и вторичной.

 Какой трансформатор называется повышающим? Повышающий трансформатор повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Автотрансформаторы

Наряду с обычными трансформаторами часто в быту и промышленности применяются автотрансформаторы. Отличие от обычных состоит в том, что первичную и вторичную обмотку связывает не только магнитное поле, но и электрическая связь. Мощность в этом устройстве передается не только за счет магнитного поля, но и за счет электрической связи. Какой трансформатор называют повышающим и какой понижающим в автотрансформаторах?  Принципы заложены те же. Какой трансформатор повышающий, а какой понижающий можно определить по соответствующей маркировке. Есть и универсальные устройства, которые выполняют обе функции на понижение и на повышение. Автотрансформаторы широко применяются в цепях  большой мощности и высокого напряжения и, а также регулируют напряжение  в устройствах небольшой мощности.

Как подобрать трансформатор

Чтобы грамотно выбрать  трансформатор необходимо вначале ознакомится с характеристиками приборов  сети, для которой вы будите покупать трансформатор. Узнать их потребляемую мощность и напряжение.

Далее узнать входное напряжение сети. Зная эти значения можно начать подбирать  устройство. Определим, вначале, нам необходим повышающий или понижающий трансформатор.  Какой трансформатор называют повышающим? Такой, у которого напряжение на входе меньше чем на выходе. Если приборы у нас потребляют напряжение больше, чем на входе сети, то выберем повышающий. Если нет – понижающий.

Смотрим на сумму значений мощности потребляемых приборов. Подбираем трансформатор с выходным параметром соответствующим этой мощности, добавив 20% и напряжению этих приборов.

Входное напряжение устройства должно соответствовать напряжению сети.

Трансформатор ставим в безопасное место и обязательно заземляем.

Часто покупатели затрудняются в выборе трансформатора. В сложностях подсчета мощности потребляемых приборов. Какой трансформатор является повышающим , какой понижающим. Что выбрать и так далее. Проще обратиться к нашему специалисту и он все сделает. Рассчитает и подберет универсальный автотрансформатор на все случаи, когда будет необходимо добавить какой либо новый потребляющий прибор.

Понижающий трансформатор: устройство, принцип действия, разновидности

В силу ряда причин электрический ток, транспортируемый по проводам высоковольтных ЛЭП, не может быть использован напрямую. Главная из этих причин – высокое напряжение, достигающее десятков, а то и сотен киловольт. Поэтому перед подачей электроэнергии потребителям используют понижающий трансформатор, преобразующий напряжение 380 вольт в привычные нам 220 вольт.

Во многих случаях даже это напряжение слишком высокое для питания современной электротехники. Данную проблему решают путем повторного понижения напряжения, часто с выпрямлением тока. До недавнего времени каждый бытовой прибор был оборудован собственным понижающим трансформатором. Сегодня уже существуют бестрансформаторные блоки питания, но они не могут в полной мере заменить трансформаторы из-за малой выходной мощности. В электротехнике понижающий трансформатор еще долго будет востребован.

Конструкция и принцип действия

Устройство всех типов (за исключением электронных трансформаторов) мало чем отличается. Главными рабочими элементами понижающих аппаратов являются магнитопроводы и катушки. Различия наблюдаются в конфигурации сердечников и в способах соединения обмоток.

Рис. 1. Схематичное изображение понижающего устройства

Геометрические формы ферромагнетиков производитель выбирает исходя из целесообразности производства. Тип остова существенно не влияет на трансформацию. Критерии преобразования тока больше зависят от состава ферромагнетика и параметров обмоток.

Магнитная система понижающего трансформатора может иметь разные формы, определяемые способом расположения стержней:

• плоскую;
• пространственную;
• симметрическую форму;
• несимметрическую.

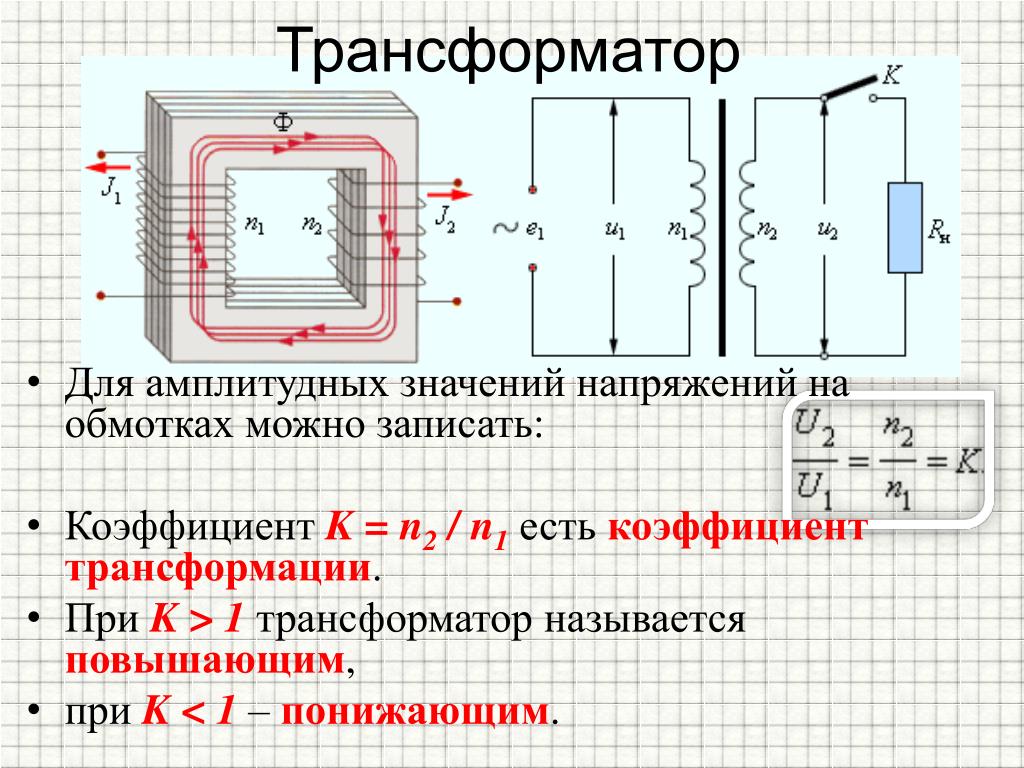

Напомним вкратце принцип действия понижающих трансформаторов.

Переменным током, попадающим на первичную катушку, возбуждается электромагнитная индукция. Переменное электромагнитное поле распространяется по всему магнитопроводу. Во вторичной катушке силами переменных магнитных полей возбуждается ЭДС.

Величина электродвижущей силы (а значит и разница потенциалов между катушками) определяется соотношением: U₂/U₁ = W₂/W₁ = k , где U – напряжение, аW – количество витков. Коэффициент трансформации k находится в пределах от 0 до 1. Чем ближе к нулю находится значение k, тем меньшее значение выходных напряжений. Конфигурация сердечника не влияет на работу трансформатора.

Напоследок заметим, что понижающий прибор легко превратить в повышающий трансформатор. Для этого достаточно изменить способ подключения понижающего аппарата: поменять местами первичную и вторичную катушки.Разумеется, нельзя вторичную катушку рассчитанную на 12 В подключать к сети на 220 В.

Назначение

Основное применение понижающего трансформатора – получение низкого напряжения для питания электрического прибора. Очень часто эти устройства являются главным элементом схем блоков питания бытовых электрических приборов. Так как большинство бытовой электроники потребляет постоянный ток, то после понижения напряжения до приемлемого уровня, полученную электрическую синусоиду еще и выпрямляют.

С целью повышения качества электрического питания применяют стабилизирующие и фильтрующие схемы, отсекающие нежелательные искажения. В ряде случаев в бытовой технике используется переменное напряжение, преобразованное понижающим трансформатором, без выпрямления тока.

Для получения пониженного импульсного напряжения существуют модели импульсных трансформаторов. На выходе этих устройств изменяется не только амплитуда колебаний, но и форма кривой.

Разновидности

Производители поставляют на рынок множество различных моделей. Среди них различают конструкции однофазных трансформаторов броневого типа (рис. 2), модели с сердечниками стержневого или тороидального типа (рис. 3).

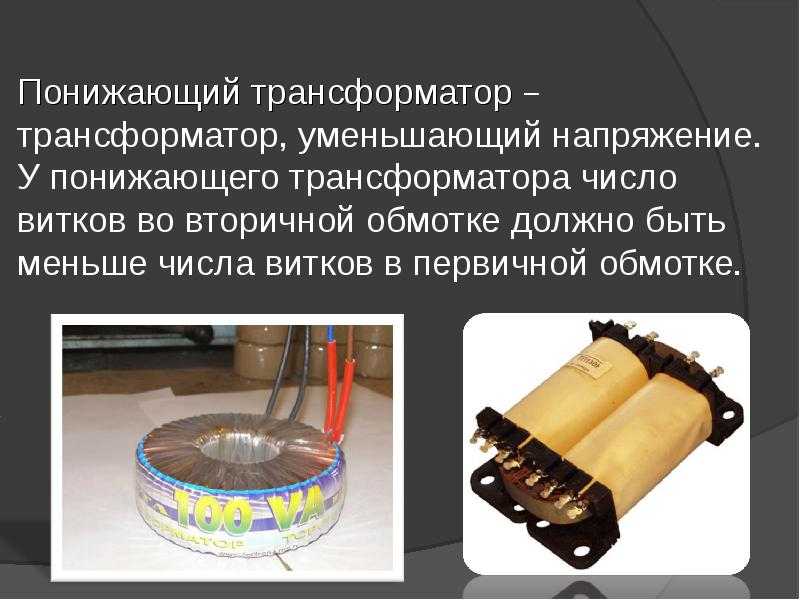

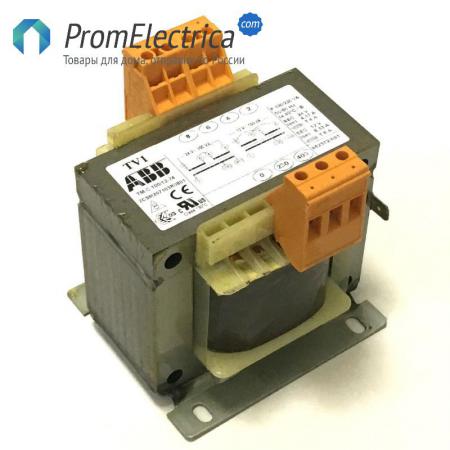

Рис. 2. Конструкция броневого типаРис. 3. Тороидальный понижающий трансформатор

В трехфазных конструкциях (рис. 4) один из выводов первичной обмотки подключается к фазе, а другие соединены звездой или треугольником. Аналогичным образом соединяются выводы вторичных обмоток. Такие же схемы применяются для соединения обмоток промышленных силовых трансформаторов.

Рис. 4. Трехфазный понижающий трансформатор

Существуют многообмоточные конструкции, имеющие боле двух вторичных обмоток, с которых можно снимать напряжения различной величины. Это удобно для питания устройств, цепи которых требуют нескольких, различающихся по величине напряжений.

Отдельно упомянем конструкции электронных понижающих моделей, набирающие популярность сегодня (см. рис. 5). К классу трансформаторных устройств их можно отнести весьма условно, так как принцип преобразования переменных напряжений кардинально отличается от классической трансформации. В этих электронных устройствах ток сначала выпрямляется, проходя через диодный мост, потом снова преобразуется в переменное напряжение, но уже с другой частотой.

Рис. 5. Электронный понижающий трансформатор

Зависимость частоты от нагрузки и ограниченная мощность являются недостатком трансформаторов электронного типа. Главное их достоинство – экономичность. Они работают только при подключении нагрузки, все остальное время находятся в режиме ожидания. Данное свойство полезно, например, для питания систем светодиодного освещения.

Разновидности по признакам применения:

• ТСЗИ – трехфазные конструкции в специальном защитном кожухе;
• OCM – конструкции для систем сигнализации и освещения. Монтируются на дин-рейку;

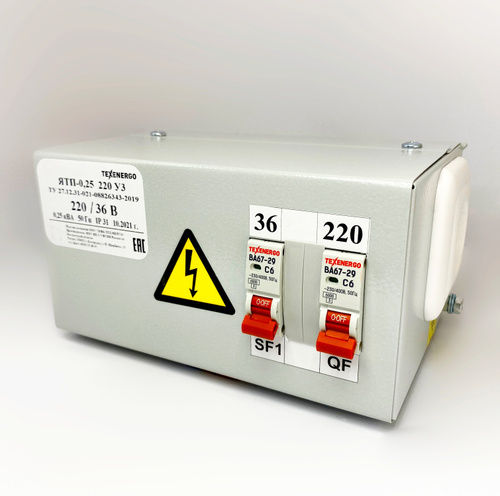

• TTп, TC-180, ЯTП – применяются для бытовых нужд. Рассчитаны на небольшие нагрузки;
• OCOB, OCO – модели, применяемые для работы в бытовых сетях.

Технические характеристики

Понижающие трансформаторы характеризуются следующими важными показателями:

• величиной входного напряжения;
• коэффициентом трансформации;
• параметрами выходного тока;
• мощностью устройства;
• частотой.

Такие технические характеристики как габариты, тип системы охлаждения, вес устройств учитываются исходя из конкретных условий применения.

Основные данные о трансформаторе указываются на корпусе или в паспорте изделия.

Как выбрать?

Критериев выбора может быть несколько, исходя из условий эксплуатации и назначения прибора. Главные же критерии – это параметры выходного тока. Именно от этих параметров зависит стабильность и корректность работы подключаемых электротехнических устройств.

Если мы выбираем понижающий трансформатор для бытовой техники – первичная катушка должна быть рассчитана на сетевое напряжение дома. Для однофазных конструкций это, как правило, 220 В. Трехфазные модели подключаются к сети, напряжением 380 В.

Тип сердечника, его конфигурация не имеет особого значения. Выбор по этому параметру осуществляйте исходя из требований по размеру или предпочтений к форме устройства.

Важно правильно подобрать выходную мощность. Особенное внимание обращайте на то, чтобы мощность нагрузки не превышала возможностей трансформатора. Иначе обмотки будут перегреваться, а если мощности не хватит, то подключаемый электроприбор вообще не будет работать.

Превышать запас мощности также не желательно из-за перерасхода электроэнергии. К тому же, изделие будет иметь большие габариты, соответственно больший вес, а значит и стоимость его будет выше. Однако, если вы планируете подключать к одному трансформатору несколько устройств, тогда запас мощности оправдан.

Если вы планируете использовать трансформатор в качестве переносного источника тока – обратите внимание на модели с защитным кожухом (рис. 7). Среди этих моделей можно встретить изделия с регулируемым выходным напряжением.

Переносные трансформаторы

Для оборудования светодиодного освещения приобретите экономичный электронный трансформатор. Существуют изделия, выдающие на выходе постоянный ток, необходимый для питания светодиодов.

Правильный выбор понижающих устройств обеспечит вам бесперебойную и безопасную эксплуатацию бытовой техники.

Список использованной литературы

• Кислицын А.Л. «Трансформаторы» 2001
• Брандина Е.П. «Электрические машины» 2004
• Кацман М. М. «Электрические машины и трансформаторы.»  1971

Понижающий трансформатор, все, что вам нужно знать

Понижающий трансформатор, все, что вам нужно знать

Понижающий трансформатор преобразует входное высокое напряжение и выводит его в низкое напряжение.

Принцип понижающего трансформатора заключается в использовании электромагнитных принципов для преобразования.

Но на рынке есть много видов понижающих трансформаторов, так какие трансформаторы могут понижать?

Подробно расскажет эта статья.

Если вам нужно приобрести понижающий трансформатор, daelim, несомненно, станет вашим первым выбором.

Компания Daelim получила несколько стандартов, таких как CSA, IEEE, SGS, CNAS, CESI и т. д.

Это означает, что компания Daelim предлагает вам высококачественные и надежные понижающие трансформаторы.

Если у вас есть особые потребности, сообщите об этом в Daelim, у Daelim даже есть профессиональная команда по установке на месте в Северной Америке, которая может позволить вам выполнить весь процесс мониторинга понижающих трансформаторов от покупки до установки в офисе.

Содержание

Что такое понижающий трансформатор и как он работает?

Если вы хотите понизить напряжение (ВН) и ток (НН) от первичной к вторичной стороне трансформатора, вам понадобится понижающий трансформатор, который делает это и продвигается Daelim. .

В контексте, он преобразует электрическую энергию в магнитную энергию, а затем обратно в электрическую энергию.

Электрические системы и линии электропередач выигрывают от использования понижающего трансформатора.

Поскольку вторичная обмотка содержит меньше витков, чем первичная, вторичное напряжение ниже первичного.

Следовательно, понижающий трансформатор такого типа используется для снижения напряжения до желаемых значений для цепи.

Источники питания с трансформаторными ступенями доступны почти повсеместно. Электронные понижающие трансформаторы и распределительные системы обычно используют эти трансформаторы.

С другой стороны, реверсивные машины, такие как трансформаторы, могут использоваться для повышения или понижения приложенного к ним напряжения.

Клеммы ВН будут подключены к системе в случае высоковольтной цепи, тогда как клеммы НН будут использоваться в случае низковольтных цепей и нагрузок.

Тогда напряжение трансформатора пропорционально его коэффициенту трансформации.

Мы можем увеличить напряжение, увеличив количество витков в обмотке.

Низкое напряжение достигается за счет уменьшения числа витков на вторичной обмотке, при этом первичная обмотка имеет больший размер, чтобы выдерживать более высокие напряжения.

Для питания низковольтного оборудования переменного тока понижающий трансформатор преобразует высокое выходное напряжение (208 или 200 В переменного тока) в низкое напряжение (120 или 100 В переменного тока).

В этом семействе товаров Daelim представлено множество стоечных конструкций.

Как и в случае с предыдущими продуктами APC, вы можете ожидать от этого продукта такого же внешнего вида. Несмотря на свои небольшие размеры, они могут обеспечить мощность до 4,5 кВт для вашей нагрузки.

Единицей измерения является метрический эквивалент 1,75 U. 208 вольт понижается до 120 вольт перед распределением на нагрузку. С ними совместимы устройства APC Symmetra 208V и Smart-UPS 208V.

Узнайте больше сейчас:2022 Ultimate Step Up Transformer Guide

Как подключен понижающий трансформатор?

В энергосистеме решающую роль играют понижающие трансформаторы.

Чтобы лучше обслуживать потребности потребителей, понижают напряжение.

Напоминаем, что для передачи энергии на большие расстояния напряжение должно быть максимально высоким.

Потери при передаче будут значительно снижены, если напряжение и ток будут высокими.

Для подключения к системе электропередачи необходимо разработать энергосистему с различными уровнями напряжения.

Кроме того, общепринятой практикой является использование понижающих трансформаторов для соединения сетей передачи с разными уровнями напряжения.

Например, 765/220 кВ, или 410/220 кВ, или 110/110 кВ являются примерами уровней напряжения, которые понижаются от высокого к низкому.

Эти понижающие трансформаторы массивны и имеют большую номинальную мощность (даже 1000 МВА).

Автотрансформаторы обычно используются в этой ситуации, потому что коэффициент трансформации трансформатора не очень высок.

Таким образом, напряжение передачи затем настраивается на уровень распределения, за которым следует преобразование уровней напряжения.

В данном случае соотношения напряжений составляют 220/20 кВ и 110/20 кВ.

Эти трансформаторы имеют номинальную мощность до 60 МВА. Эти трансформаторы обычно всегда оснащены переключателем ответвлений под нагрузкой.

Основной функцией переключателя ответвлений является регулирование напряжения.

Переключатели ответвлений низкого напряжения более распространены в Соединенных Штатах, в то время как переключатели ответвлений высокого напряжения более распространены в других странах.

На последнем этапе преобразования напряжения напряжение адаптируется к уровню напряжения в доме.

Кроме того, небольшие распределительные трансформаторы имеют номинальную мощность до 5 МВА (обычно ниже 1 МВА) и номинальное напряжение 35, 20 или 10 кВ на стороне ВН и 400/200 В на стороне НН, что делает их подходит для широкого спектра применений.

Можно увидеть высокий коэффициент трансформации этих понижающих трансформаторов.

Как правило, они имеют обесточенное устройство РПН с пятью положениями РПН (плюс-минус два положения РПН) и не имеют устройства РПН под нагрузкой.

Дополнительные сведения: Распространенные неисправности и текущее обслуживание трансформатора 220 кВ

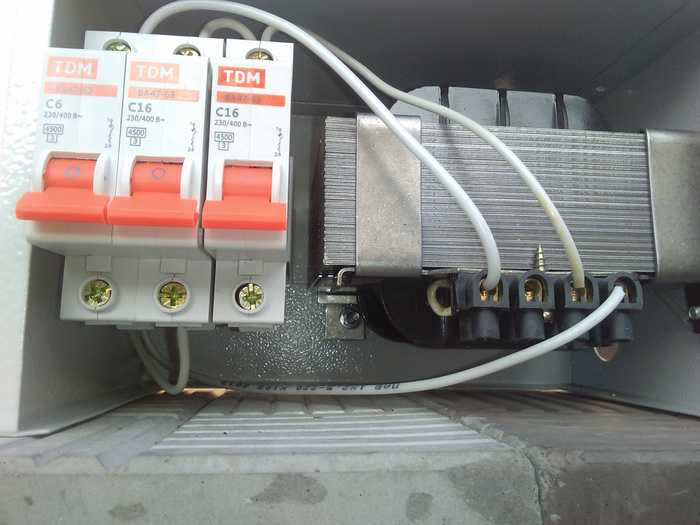

Подключение понижающего трансформатора: руководство по подключению

Первичное напряжение понижающего трансформатора выше вторичного.

Большая часть его функций связана с уменьшением напряжения на вторичной обмотке.

Название трансформатора происходит от того факта, что он снижает высокое напряжение и низкий ток до более низкого напряжения и более высокого тока.

Для понижающего трансформатора первичная и вторичная обмотки нуждаются в проводах разного сечения из-за различных токов.

Перед установкой понижающего трансформатора требуется много оборудования.
Чаще всего используется понижающий трансформатор, который преобразует 220-вольтовую электроэнергию, которую можно найти во многих регионах мира, в 110-вольтовую электроэнергию, необходимую для многих электронных устройств.

Для подключения понижающего трансформатора выполните шаги, описанные ниже:
Если закрепляемый трансформатор имеет большую номинальную силу тока, снимите крышку с клеммной коробки и проверьте схему.

Отключите источник питания цепи и отключите защиту цепи на обоих концах.

В дальнейшем определяйте терминацию понижающего трансформатора.

Сторона высокого напряжения понижающего трансформатора имеет выводы h2, h3, h4 и h5, тогда как сторона низкого напряжения имеет выводы X1, X2, X3 и X4. Независимо от размера трансформатора оконечная нагрузка всегда одинакова, независимо от производителя или входного напряжения.

Для начала отрежьте силовые провода от наконечников, а также количество проводов, прорезанных в области обжима, в зависимости от типа провода.

Затем снимите изолирующий колпачок с провода, чтобы пропустить ток. Наконец, обожмите один конец устройства электрического соединения с медным проводом без покрытия.

Помните, что важно следовать инструкциям производителя при подключении высоковольтной стороны понижающего трансформатора.

Низковольтная сторона трансформатора должна быть подключена в соответствии с инструкциями и схемами производителя понижающего трансформатора.

Для небольших управляющих трансформаторов будут использоваться только клеммы X1 и X2, где X1 — сторона питания, а X2 — сторона заземления и низкого напряжения.

После этого X1 поступает непосредственно в цепь управления после прохождения предохранителя, который обычно рассчитан на цепь управления, отключая управляющий трансформатор.

Нейтральная сторона цепи управления заканчивается контактом X2, который также используется для обеспечения безопасности заземления. Поэтому

X2 должен быть подключен к заземляющей конструкции цепи, чтобы малый управляющий трансформатор работал должным образом.

Затем следует экранировать трансформатор и все корпуса, препятствующие прохождению тока.

Подайте высокое напряжение на трансформатор, включив силовую цепь фидера, а затем активировав контроль цепи безопасности на низком уровне.

Сделав все это, проверьте напряжение на понижающей стороне трансформатора, чтобы убедиться, что оно находится на том же уровне, что и на бирке производителя.

С ним связаны: Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?

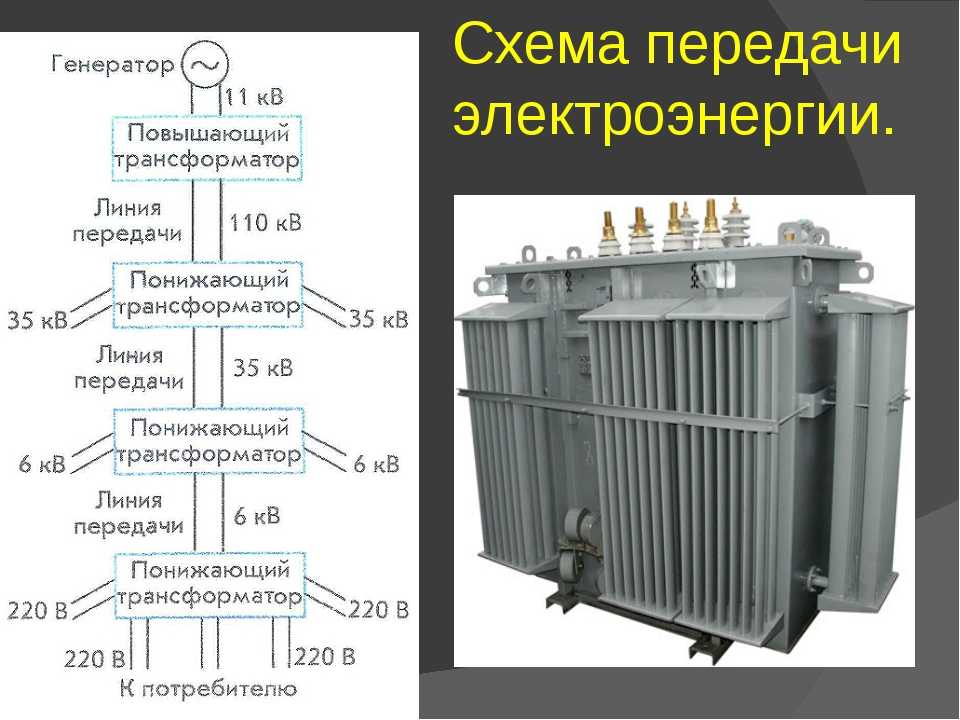

Функция понижающего трансформатора при передаче электроэнергии

440 вольт — пиковое напряжение, при котором на электростанциях вырабатывается электричество переменного тока.

Наиболее распространенное напряжение для домашних хозяйств и предприятий находится в диапазоне от 220 В до 240 В.

С помощью повышающего трансформатора напряжение, вырабатываемое электростанцией, повышается до нескольких киловольт в самой высокой точке.

Линия электропередачи высокого напряжения передает мощность/электричество на большие расстояния с использованием выхода повышающего трансформатора.

Здесь целью является снижение падения напряжения.

Для достижения 220–240 В мощность должна быть сначала снижена с помощью понижающего трансформатора, прежде чем ее можно будет использовать в точке конечного потребления/конечной подстанции.

Хотите знать о: Силовой трансформатор для сельского хозяйства

Каков принцип работы понижающего трансформатора?

Провода, известные как катушки, наматывают понижающий трансформатор напряжения.

Здесь используются провода с низким сопротивлением и хорошей проводимостью, поскольку они необходимы для максимального повышения эффективности трансформатора.

Обычно для обмоток трансформаторов используется медь из-за ее высокой электропроводности и низкого сопротивления.

Кроме того, он не слишком дорог по сравнению с драгоценными металлами, такими как золото, серебро и платина.

В связи с этим «закон электромагнитной индукции Фарадея» регулирует работу трансформатора.

Взаимная индукция между обмотками трансформатора является движущей силой его работы.

Изменение магнитного потока, связывающего цепь, индуцирует электрический заряд, пропорциональный скорости изменения потокосцепления, в соответствии с законом Фарадея.

Количество витков в первичной и вторичной обмотках влияет на ЭДС (электродвижущую силу), возникающую между ними.

В результате этого соотношения получил название Коэффициент поворотов.

Следовательно, способность понижающего трансформатора снижать напряжение зависит от коэффициента трансформации первичной и вторичной обмоток.

Количество потокосцепления во вторичной обмотке трансформатора будет меньше, чем в первичной обмотке из-за меньшего количества витков во вторичной обмотке.

В результате ЭДС на вторичной обмотке будет меньше.

Из-за этого напряжение вторичной обмотки ниже, чем первичной обмотки.

Вам необходимо знать: Как рассчитать потери мощности трансформатора, метод расчета потерь в железе трансформатора и мощность потерь в меди

Подключение понижающего трансформатора: как это работает

Взаимная индукция основа работы трансформатора.

Если ток в одной катушке колеблется, в другие катушки поблизости также будет поступать электрический ток.

Первичная и вторичная обмотки понижающего трансформатора состоят из двух катушек. Он подключен к источнику переменного тока через первичную обмотку, а к нагрузке через вторичную.

Магнитный поток образуется при подаче переменного тока на первичную обмотку катушки.

Магнитное поле завершает свой путь через сердечник трансформатора.

На вторичной обмотке возникает ЭДС, когда она входит в контакт с этим магнитным потоком.

Количество витков вторичной обмотки катушки влияет на силу генерируемого ЭДС.

Узнайте о: методе расчета количества витков сердечника силового трансформатора

Что такое обмотка трансформатора?

Каждый пучок медных катушек в обмотке трансформатора соединен вместе, образуя обмотку.

Питание ввода-вывода и, в меньшей степени, диапазон напряжения определяют характеристики обмоток.

Первичная обмотка и вторичная обмотка представляют собой две формы обмотки понижающего трансформатора.

В основном первичная обмотка получает электроэнергию от источника, а вторичная обмотка распределяет ее потребителям.

Таким образом, алюминий и медь являются наиболее часто используемыми проводниками в обмотках трансформаторов соответственно.

Медь обладает отличной механической прочностью и проводимостью, однако алюминий дешевле и легче меди.

В больших трансформаторах обычно используются медные обмотки, тогда как в понижающих трансформаторах меньшего размера используются алюминиевые проводники.

Больше содержания: Сколько обмоток в распределительном трансформаторе?

Требования к обмотке трансформатора

Сведение к минимуму начальной стоимости обмотки трансформатора имеет решающее значение для успеха.

Кроме того, обмотки имеют более низкие эксплуатационные расходы и затраты на техническое обслуживание.

Чтобы условие нагрева соответствовало критериям, оно должно соответствовать критериям.

Срок службы трансформатора значительно сокращается, если его обмотки не выдерживают повышенной температуры.

Кроме того, крайне важно, чтобы обмотка оставалась стабильной в случае неожиданного короткого замыкания в понижающем трансформаторе.

Обмотка должна выдерживать перенапряжение.

С точки зрения изоляции расположение обмоток ВН и НН имеет решающее значение.

Два слоя изоляции требуются, если обмотка ВН расположена близко к сердечнику трансформатора; сердечник и обмотка НН.

Требуется только один слой изоляции ВН, если обмотка ВН расположена снаружи, а обмотка НН расположена близко к сердечнику.

Этот слой изоляции расположен между высоковольтной и низковольтной обмотками. Изолирующий лак наносится на сердечник перед соединением катушек с сердечником.

Прямоугольное поперечное сечение упрощает сборку сердечника.

Таким образом, трансформатор с прямоугольной катушкой является наиболее экономичным вариантом.

В связи с этим прямоугольные концентрические катушки используются в конструкции компактных понижающих трансформаторов из-за их портативности.

Высокие силы отталкивания, возникающие между первичной и вторичной обмотками в случае большого блока в условиях короткого замыкания.

В результате этого процесса плоские стороны внешней катушки «закругляются».

В этом случае повреждена изоляция катушек.

В худшем случае трансформатор становится непригодным для использования из-за повреждения.

Цилиндрические концентрические катушки используются, чтобы избежать этой проблемы в трансформаторах с большими блоками.

Может быть концентрическим или многослойным в зависимости от расположения обмоток ВН и НН.

В трансформаторах с сердечником используется цилиндрическая или концентрическая обмотка.

В корпусном трансформаторе используется многослойная обмотка.

Таким образом, обмотка НН расположена ближе к сердечнику в концентрической обмотке и снаружи в многослойной обмотке из-за более легкой изоляции.

Благодаря изоляции между обмотками НН и ВН охлаждение упрощается.

Вам также необходимо знать: Основные факторы, влияющие на характеристики изоляции трансформаторов

Для чего используются понижающие трансформаторы?

Понижающий трансформатор можно использовать во многих случаях, например:
• Мобильные телефоны, стереосистемы и проигрыватели компакт-дисков имеют собственные настенные зарядные устройства в основной настенной розетке.
• Линии электропередачи можно понизить до более низкого уровня напряжения
• Путем снижения напряжения и повышения силы тока в сварочных аппаратах.
• Стабилизаторы напряжения, инверторы и т.п. используются в телевизорах.

Загрузить ресурс

О Daelim

Последние сообщения

Масляный трансформатор 10 кВ

Диагностика неисправностей и анализ маслонаполненного трансформатора 10 кВ Масляный трансформатор 10 кВ

накладной трансформатор

Трансформатор, устанавливаемый на плите, в строительных работах Трансформатор, устанавливаемый на плите, широко используется в электротехнике

солнечная тепловая электростанция

Девять вопросов и ответов о солнечной тепловой электростанции Daelim является ведущим китайским брендом

О Bin Dong

Здравствуйте, я Бин, генеральный директор Daelim, ведущего производителя трансформаторов.

Если у вас возникли проблемы при поиске оборудования, вам нужно сообщить нам об этом.

Щелкните здесь

Повышающие, понижающие трансформаторы и обратное питание

Повышающие и понижающие трансформаторы, в чем разница?

Проще говоря, трансформаторы — это машины, которые повышают или понижают напряжение, чтобы электричество можно было перемещать и использовать более эффективно. В этой статье мы в первую очередь рассмотрим важность и различия между повышающими и понижающими трансформаторами, но если вы хотите узнать больше о трансформаторах, ознакомьтесь с нашим подробным руководством по электрическим трансформаторам.

«Понижающий трансформатор» используется для понижения напряжения, а «повышающий трансформатор» — для повышения напряжения.

Напряжение, поступающее на трансформатор от источника питания, называется первичное напряжение , а напряжение, выходящее из трансформатора, называется вторичным напряжением .

Что такое понижающий трансформатор?

Понижающий трансформатор — это трансформатор, первичное напряжение которого на выше, чем вторичное напряжение.

Для иллюстрации предположим, что ваша компания получает 3-фазное питание 480 В от энергетической компании, но у вас есть оборудование, для которого требуется 3-фазное питание 208 В. Чтобы это работало, вам нужен понижающий трансформатор для преобразования мощности 480 В в 208 В, чтобы ваша машина работала с правильным напряжением.

Что такое повышающий трансформатор?

Повышающий трансформатор имеет первичное напряжение, которое ниже, чем вторичное напряжение.

Таким образом, если в вашем здании подключено напряжение 208 В, но вам нужно 480 В для питания большой машины, вам понадобится повышающий трансформатор для повышения напряжения с 208 В до 480 В.

Эти примеры относятся к небольшим промышленным установкам. Но принцип применим независимо от размера. Например, энергетические компании используют массивные трансформаторы подстанций, называемые трансформаторами GSU (усилитель генератора), для повышения напряжения электростанций с 7200 В до сверхвысокого напряжения, такого как 345 000 В, для крупномасштабной передачи электроэнергии на многие мили. Как только мощность достигает места назначения, трансформатор подстанции используется для понижения напряжения для распределения.

Поскольку трансформаторы работают от переменного тока, технически все трансформаторы могут выполнять как повышающие, так и понижающие операции. В этом смысле обозначения «повышающий» и «понижающий» просто относятся к способу использования трансформатора.

ПРИМЕЧАНИЕ. AC означает переменный ток, что означает, что направление тока, протекающего через систему, буквально меняет направление 60 раз в секунду. Эта частота изменения измеряется в герцах, поэтому системы переменного тока в США называются 60 герц. Узнайте больше об истории переменного и постоянного тока   здесь.

Каковы конструктивные различия между повышающими и понижающими трансформаторами?

Теоретически любой трансформатор можно использовать как для повышающего, так и для понижающего режима. Тем не менее, есть некоторые заметные различия в конструкции повышающих и понижающих трансформаторов. Это ни в коем случае не жесткие правила, а стандарты, которых придерживается трансформаторная промышленность. Кроме того, конструктивные различия, как правило, более выражены в трансформаторах низкого напряжения (<600 В) по сравнению с их аналогами среднего напряжения (> 2400 В).

ПРИМЕЧАНИЕ. Повышающие трансформаторы, разработанные специально для солнечных и ветряных электростанций, имеют собственный набор стандартов проектирования, которые мы рассмотрим в следующей статье.

Ниже приведены основные отличия конструкции в зависимости от типа трансформатора.

1. Расположение обмотки и отвода напряжения

Трансформаторы низкого напряжения

Низковольтные понижающие трансформаторы обычно имеют обмотки высокого напряжения снаружи, а обмотки низкого напряжения внутри. Повышающие трансформаторы имеют противоположную конфигурацию. Основная причина этого в том, что отводы регулировки напряжения обычно располагаются на первичных обмотках, а поскольку обмотки расположены концентрично (одна внутри другой), обмотки с отводами напряжения должны физически располагаться на внешних витках.

Ниже приведен пример, где обмотки высокого напряжения показаны красным цветом, а обмотки низкого напряжения — синим.

Трансформаторы среднего напряжения

Когда речь идет о трансформаторах среднего напряжения, практически нет разницы в расположении обмоток или ответвлений. Обмотки ВН всегда снаружи, а ответвления всегда на стороне ВН.

2. Векторная группировка

Векторная группировка трансформаторов низкого напряжения

Трансформаторы низкого напряжения обычно изготавливаются с векторной группой треугольник-звезда независимо от повышающего или понижающего режима, при этом треугольник является соединением на первичной стороне, а WYE — соединение на вторичной стороне.

Ниже приведен пример того же трансформатора низкого напряжения, но один рассчитан на понижающий, а другой на повышающий.

Step-down transformer	Step-up transformer
Primary: 480 Delta	Primary: 208 Delta
Secondary: 208 Y/ 120	Secondary: 480 Y/ 277
Ответвители на стороне 480 В	Ответвители на стороне 208 В
Внешние обмотки 480 В	Внешние обмотки 208 В

Векторная группа трансформаторов среднего напряжения

Трансформаторы среднего напряжения обычно строятся с векторной группой треугольник-звезда, если они рассчитаны на понижающий режим, и с векторной группой звезда-звезда, если предназначены для повышения.

Ниже приведен пример того же трансформатора среднего напряжения, но один рассчитан на понижающий, а другой на повышающий.

Понижающий трансформатор	Повышающий трансформатор
Primary: 12470 Delta	Primary: 480 Y 277
Secondary: 480 Y/ 277	Secondary: 12470 Y 7200
Taps on 12470v side	Taps on 12470v side
Внешние обмотки 12470 В	Внешние обмотки 12470 В

3.

Обратное питание

Технически любой понижающий трансформатор можно использовать в качестве повышающего трансформатора путем «обратного питания» трансформатора.

Обратное питание — это просто вопрос подачи питания на обмотки низкого напряжения.

Учитывая большую доступность понижающих трансформаторов, реверсивное питание является обычной практикой в ​​отрасли. С учетом сказанного, вот несколько соображений при обратном питании понижающего трансформатора.

Соответствие нормам

Хотя в NEC нет ничего, что прямо запрещало бы обратное питание, ваш местный инспектор по электротехнике может решить, что он хочет видеть на паспортной табличке трансформатора такую ​​фразу, как «пригоден для работы с повышением», прежде чем одобрить установку.

Пусковой ток

Пусковой ток (величина тока, потребляемая трансформатором при начальном включении) больше при обратном питании, что может привести к срабатыванию выключателя. Это редкость, учитывая, что современные выключатели обычно имеют достаточную выдержку времени, чтобы выдержать пусковой ток без ложных срабатываний. Неприятное отключение обычно происходит только в том случае, если выключатель, питающий трансформатор, устарел и/или мощность трансформатора очень высока.

Чем больше кВА, тем больше пусковой ток, поэтому некоторые производители рекомендуют только обратную подачу 75 кВА и ниже. Но пока прерыватель имеет достаточную выдержку времени, вы можете реверсивно питать более крупные трансформаторы.

Группировка векторов / Без нейтрали

Наиболее распространенной векторной группой трансформатора является треугольник-звезда, где треугольник представляет собой конфигурацию на первичной стороне, а звезда на вторичной стороне. Следовательно, обратное питание трансформатора, изначально предназначенного для работы в режиме понижения, приведет к вторичному соединению треугольником, в котором отсутствует нейтраль.
